1 Tuoteluettelo Betonirakentamisen tuotteet 1.0

2 WE KNOWHOW Since 1988 Yritys HauCon Finland Oy On uusin jäsen Pohjoismaita kattavassa ja betonialan rakennustarvikkeita myyvässä HauCon-ryhmässä. Osana isompaa osto-organisaatiota pystymme tarjoamaan Suomen markkinoille kattavan valikoiman alan parhaita tuotemerkkejä sekä omaa tuotantoa kilpailukykyisin ehdoin. Luomme ryhmässä lisäarvoa asiakkaillemme välittämällä alan tietotaitoa eri markkinoilta, tuomalla jatkuvasti alan uutuustuotteet ja -ratkaisut asiakkaidemme käyttöön sekä luomalla asiakaslähtöisiä palvelumalleja logistiikasta aina koulutukseen asti. HauCon ryhmä on perustettu Tanskassa vuonna Norjassa toiminta käynnistyi vuonna 1994 ja Ruotsissa vuonna Ryhmän arvioitu kokonaismyynti vuodelle 2011 on n. 50 Meur. 2

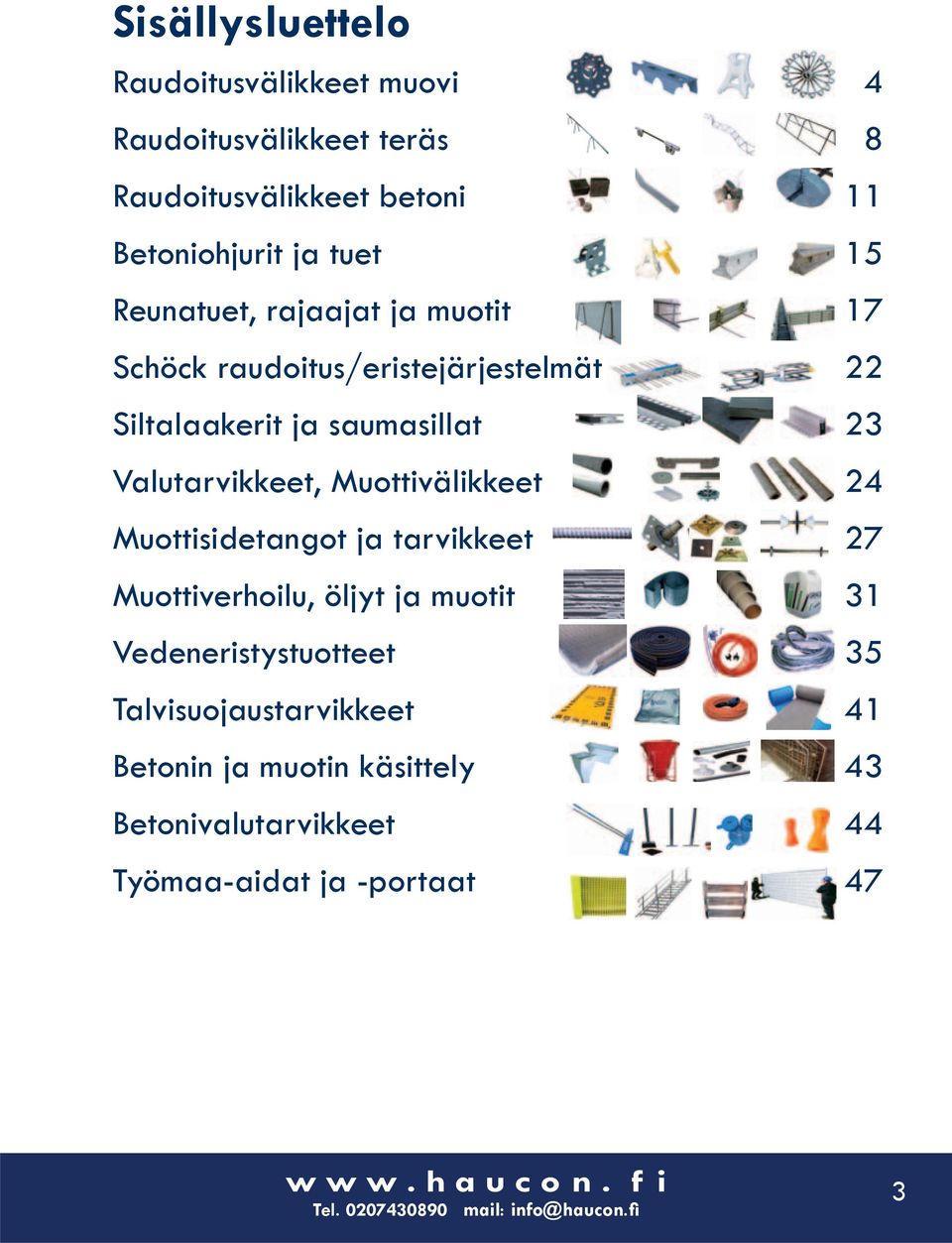

3 Sisällysluettelo Raudoitusvälikkeet muovi 4 Raudoitusvälikkeet teräs 8 Raudoitusvälikkeet betoni 11 Betoniohjurit ja tuet 15 Reunatuet, rajaajat ja muotit 17 Schöck raudoitus/eristejärjestelmät 22 Siltalaakerit ja saumasillat 23 Valutarvikkeet, Muottivälikkeet 24 Muottisidetangot ja tarvikkeet 27 Muottiverhoilu, öljyt ja muotit 31 Vedeneristystuotteet 35 Talvisuojaustarvikkeet 41 Betonin ja muotin käsittely 43 Betonivalutarvikkeet 44 Työmaa-aidat ja -portaat 47 n. f i Tel mail: info@haucon.fi 3

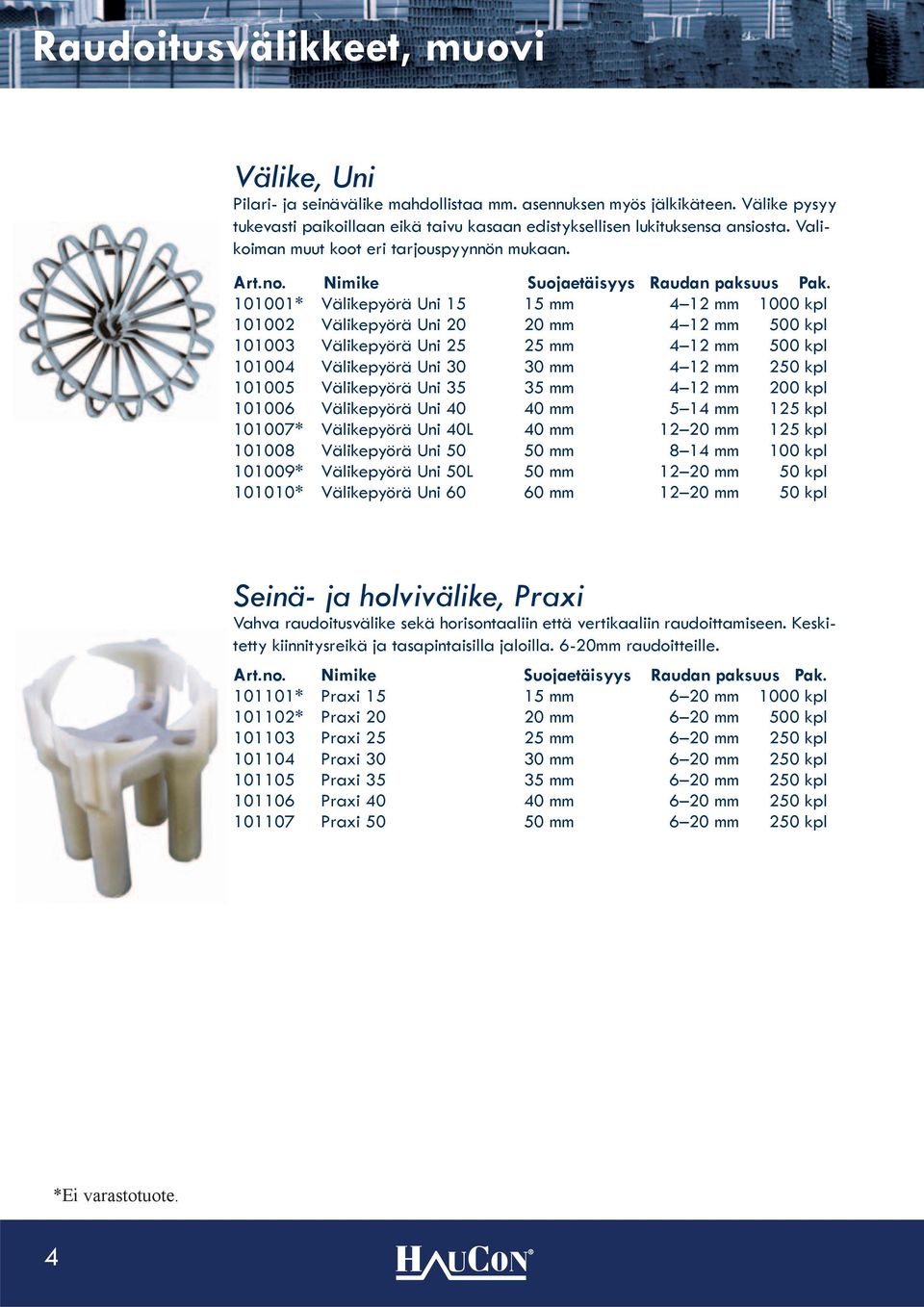

4 Raudoitusvälikkeet, muovi Välike, Uni Pilari- ja seinävälike mahdollistaa mm. asennuksen myös jälkikäteen. Välike pysyy tukevasti paikoillaan eikä taivu kasaan edistyksellisen lukituksensa ansiosta. Valikoiman muut koot eri tarjouspyynnön mukaan. Art.no. Nimike Suojaetäisyys Raudan paksuus Pak * Välikepyörä Uni mm 4 12 mm 1000 kpl Välikepyörä Uni mm 4 12 mm 500 kpl Välikepyörä Uni mm 4 12 mm 500 kpl Välikepyörä Uni mm 4 12 mm 250 kpl Välikepyörä Uni mm 4 12 mm 200 kpl Välikepyörä Uni mm 5 14 mm 125 kpl * Välikepyörä Uni 40L 40 mm mm 125 kpl Välikepyörä Uni mm 8 14 mm 100 kpl * Välikepyörä Uni 50L 50 mm mm 50 kpl * Välikepyörä Uni mm mm 50 kpl Seinä- ja holvivälike, Praxi Vahva raudoitusvälike sekä horisontaaliin että vertikaaliin raudoittamiseen. Keskitetty kiinnitysreikä ja tasapintaisilla jaloilla. 6-20mm raudoitteille. Art.no. Nimike Suojaetäisyys Raudan paksuus Pak * Praxi mm 6 20 mm 1000 kpl * Praxi mm 6 20 mm 500 kpl Praxi mm 6 20 mm 250 kpl Praxi mm 6 20 mm 250 kpl Praxi mm 6 20 mm 250 kpl Praxi mm 6 20 mm 250 kpl Praxi mm 6 20 mm 250 kpl *Ei varastotuote. 4

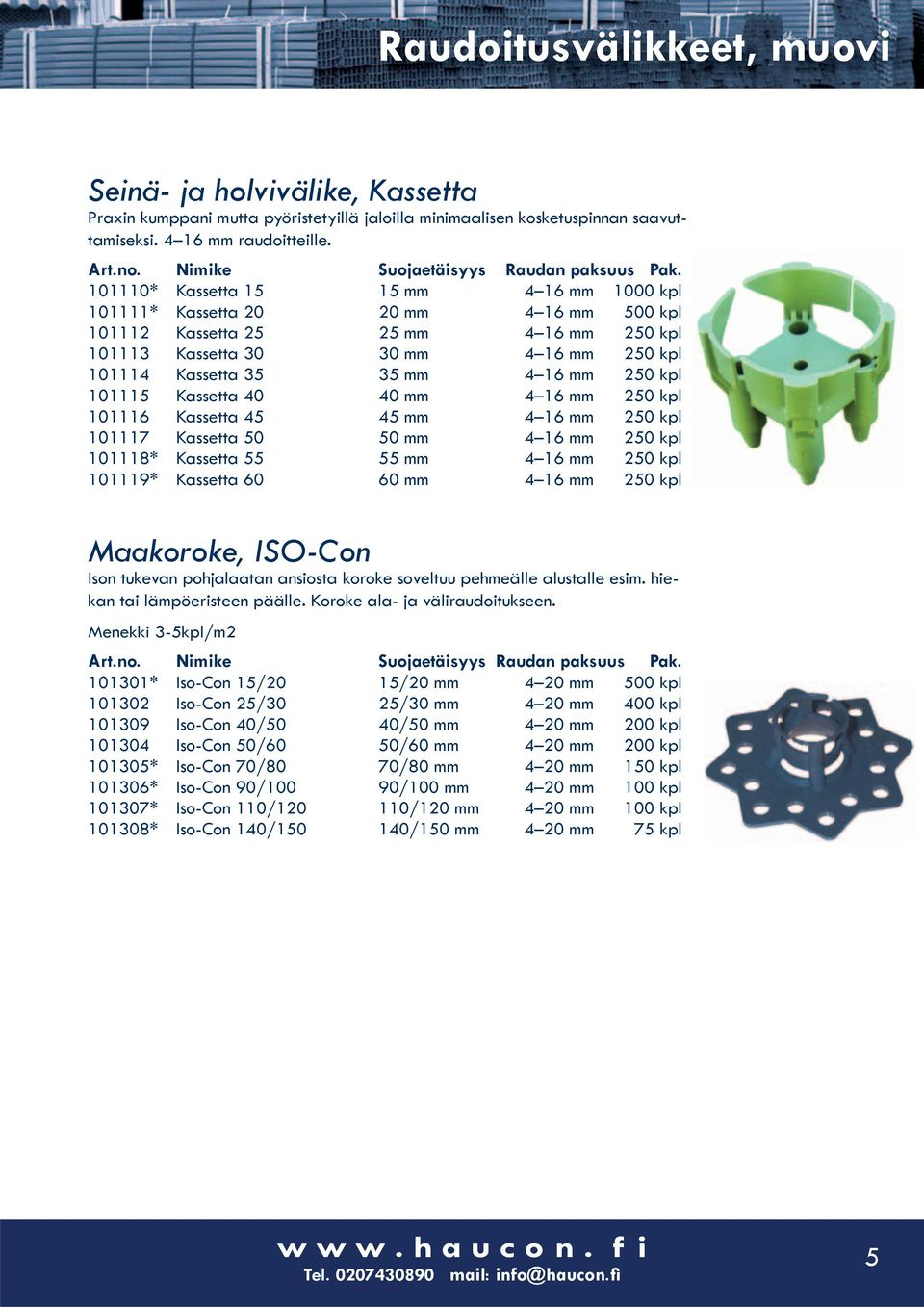

5 Raudoitusvälikkeet, muovi Seinä- ja holvivälike, Kassetta Praxin kumppani mutta pyöristetyillä jaloilla minimaalisen kosketuspinnan saavuttamiseksi mm raudoitteille. Art.no. Nimike Suojaetäisyys Raudan paksuus Pak * Kassetta mm 4 16 mm 1000 kpl * Kassetta mm 4 16 mm 500 kpl Kassetta mm 4 16 mm 250 kpl Kassetta mm 4 16 mm 250 kpl Kassetta mm 4 16 mm 250 kpl Kassetta mm 4 16 mm 250 kpl Kassetta mm 4 16 mm 250 kpl Kassetta mm 4 16 mm 250 kpl * Kassetta mm 4 16 mm 250 kpl * Kassetta mm 4 16 mm 250 kpl Maakoroke, ISO-Con Ison tukevan pohjalaatan ansiosta koroke soveltuu pehmeälle alustalle esim. hiekan tai lämpöeristeen päälle. Koroke ala- ja väliraudoitukseen. Menekki 3-5kpl/m2 Art.no. Nimike Suojaetäisyys Raudan paksuus Pak * Iso-Con 15/20 15/20 mm 4 20 mm 500 kpl Iso-Con 25/30 25/30 mm 4 20 mm 400 kpl Iso-Con 40/50 40/50 mm 4 20 mm 200 kpl Iso-Con 50/60 50/60 mm 4 20 mm 200 kpl * Iso-Con 70/80 70/80 mm 4 20 mm 150 kpl * Iso-Con 90/100 90/100 mm 4 20 mm 100 kpl * Iso-Con 110/ /120 mm 4 20 mm 100 kpl * Iso-Con 140/ /150 mm 4 20 mm 75 kpl n. f i Tel mail: info@haucon.fi 5

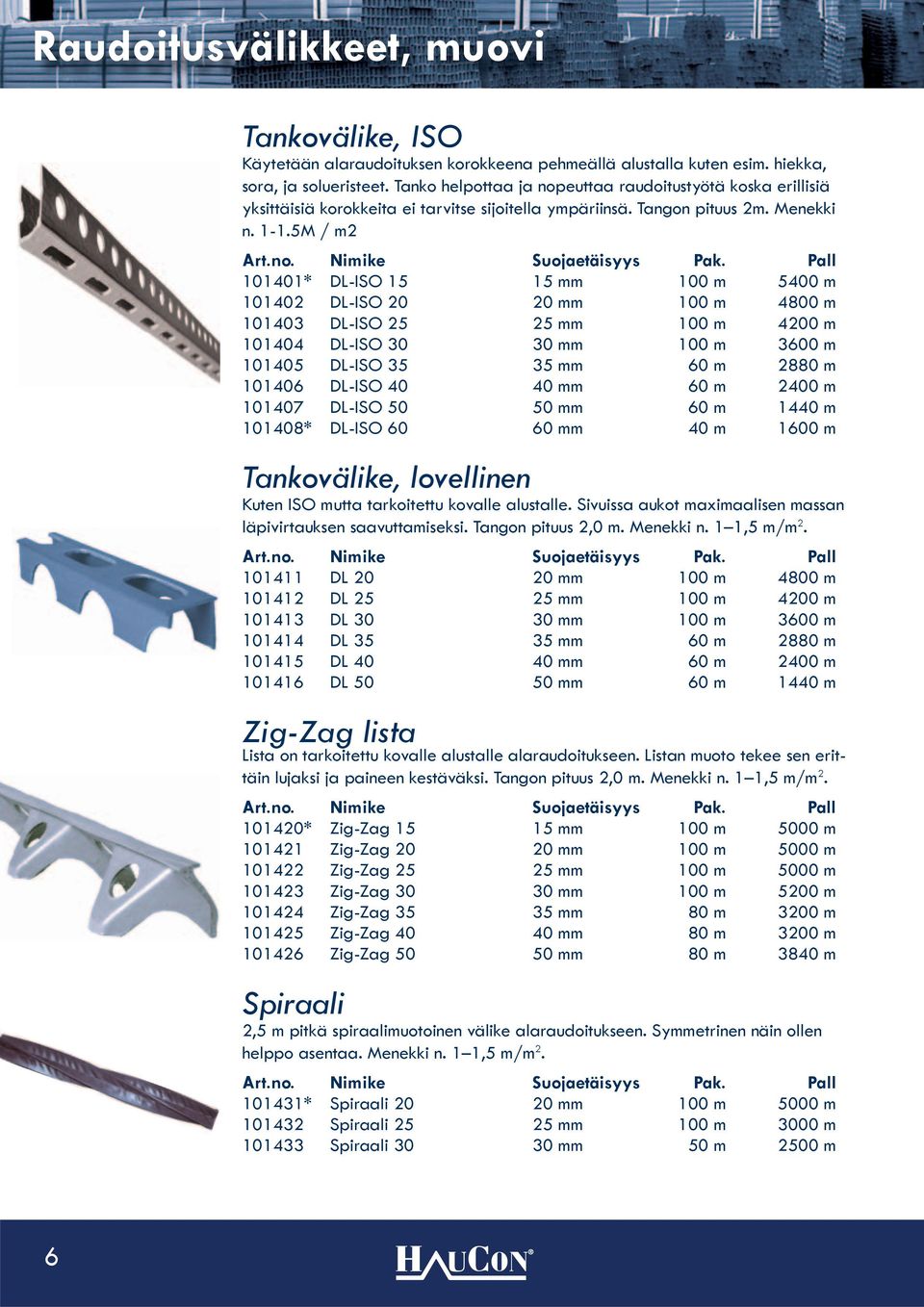

6 Raudoitusvälikkeet, muovi Tankovälike, ISO Käytetään alaraudoituksen korokkeena pehmeällä alustalla kuten esim. hiekka, sora, ja solueristeet. Tanko helpottaa ja nopeuttaa raudoitustyötä koska erillisiä yksittäisiä korokkeita ei tarvitse sijoitella ympäriinsä. Tangon pituus 2m. Menekki n M / m2 Art.no. Nimike Suojaetäisyys Pak. Pall * DL-ISO mm 100 m 5400 m DL-ISO mm 100 m 4800 m DL-ISO mm 100 m 4200 m DL-ISO mm 100 m 3600 m DL-ISO mm 60 m 2880 m DL-ISO mm 60 m 2400 m DL-ISO mm 60 m 1440 m * DL-ISO mm 40 m 1600 m Tankovälike, lovellinen Kuten ISO mutta tarkoitettu kovalle alustalle. Sivuissa aukot maximaalisen massan läpivirtauksen saavuttamiseksi. Tangon pituus 2,0 m. Menekki n. 1 1,5 m/m 2. Art.no. Nimike Suojaetäisyys Pak. Pall DL mm 100 m 4800 m DL mm 100 m 4200 m DL mm 100 m 3600 m DL mm 60 m 2880 m DL mm 60 m 2400 m DL mm 60 m 1440 m Zig-Zag lista Lista on tarkoitettu kovalle alustalle alaraudoitukseen. Listan muoto tekee sen erittäin lujaksi ja paineen kestäväksi. Tangon pituus 2,0 m. Menekki n. 1 1,5 m/m 2. Art.no. Nimike Suojaetäisyys Pak. Pall * Zig-Zag mm 100 m 5000 m Zig-Zag mm 100 m 5000 m Zig-Zag mm 100 m 5000 m Zig-Zag mm 100 m 5200 m Zig-Zag mm 80 m 3200 m Zig-Zag mm 80 m 3200 m Zig-Zag mm 80 m 3840 m Spiraali 2,5 m pitkä spiraalimuotoinen välike alaraudoitukseen. Symmetrinen näin ollen helppo asentaa. Menekki n. 1 1,5 m/m 2. Art.no. Nimike Suojaetäisyys Pak. Pall * Spiraali mm 100 m 5000 m Spiraali mm 100 m 3000 m Spiraali mm 50 m 2500 m 6

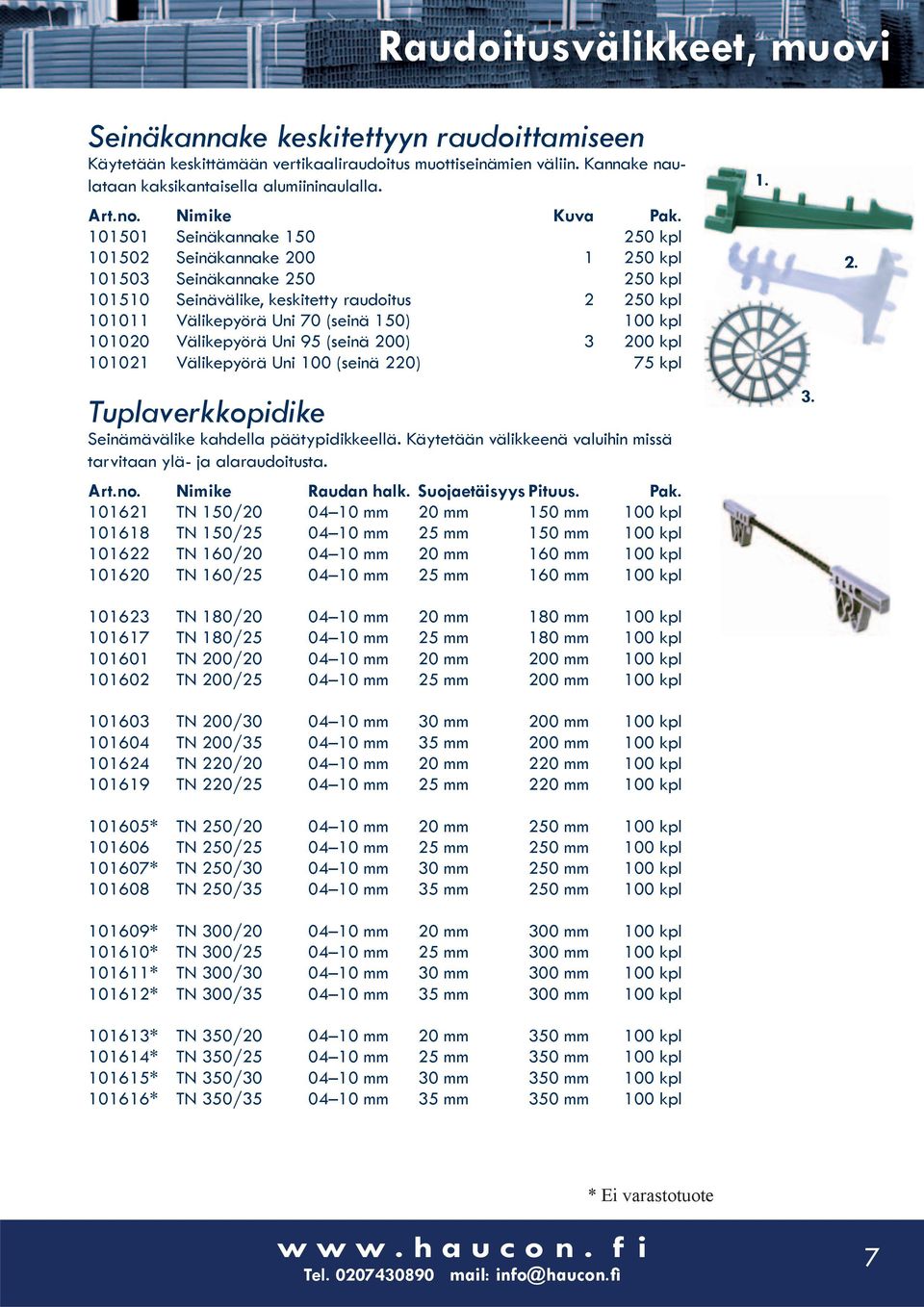

7 Armeringsdikplanser Raudoitusvälikkeet, av muovi plakpl Seinäkannake keskitettyyn raudoittamiseen Käytetään keskittämään vertikaaliraudoitus muottiseinämien väliin. Kannake naulataan kaksikantaisella alumiininaulalla. Art.no. Nimike Kuva Pak Seinäkannake kpl Seinäkannake kpl Seinäkannake kpl Seinävälike, keskitetty raudoitus kpl Välikepyörä Uni 70 (seinä 150) 100 kpl Välikepyörä Uni 95 (seinä 200) kpl Välikepyörä Uni 100 (seinä 220) 75 kpl Tuplaverkkopidike Seinämävälike kahdella päätypidikkeellä. Käytetään välikkeenä valuihin missä tarvitaan ylä- ja alaraudoitusta. Art.no. Nimike Raudan halk. Suojaetäisyys Pituus. Pak TN 150/ mm 20 mm 150 mm 100 kpl TN 150/ mm 25 mm 150 mm 100 kpl TN 160/ mm 20 mm 160 mm 100 kpl TN 160/ mm 25 mm 160 mm 100 kpl TN 180/ mm 20 mm 180 mm 100 kpl TN 180/ mm 25 mm 180 mm 100 kpl TN 200/ mm 20 mm 200 mm 100 kpl TN 200/ mm 25 mm 200 mm 100 kpl TN 200/ mm 30 mm 200 mm 100 kpl TN 200/ mm 35 mm 200 mm 100 kpl TN 220/ mm 20 mm 220 mm 100 kpl TN 220/ mm 25 mm 220 mm 100 kpl * TN 250/ mm 20 mm 250 mm 100 kpl TN 250/ mm 25 mm 250 mm 100 kpl * TN 250/ mm 30 mm 250 mm 100 kpl TN 250/ mm 35 mm 250 mm 100 kpl * TN 300/ mm 20 mm 300 mm 100 kpl * TN 300/ mm 25 mm 300 mm 100 kpl * TN 300/ mm 30 mm 300 mm 100 kpl * TN 300/ mm 35 mm 300 mm 100 kpl * TN 350/ mm 20 mm 350 mm 100 kpl * TN 350/ mm 25 mm 350 mm 100 kpl * TN 350/ mm 30 mm 350 mm 100 kpl * TN 350/ mm 35 mm 350 mm 100 kpl * Ei varastotuote n. f i Tel mail: info@haucon.fi 7

8 Raudoitusvälikkeet, Teräs Käärmevälike Käytetään välikkeenä ala-,väli- ja yläraudoituksiin. Nopea ja yksinkertainen asentaa. Muotonsa ansiosta välike pysyy hyvin pystyssä. Pituus 2,0 m. Menekki n.1 1,5 m/m 2. Art.no. Nimike Korkeus Pak. m/lava Käärmevälike mm 50 m 4000 m Käärmevälike mm 50 m 4000 m Käärmevälike mm 50 m 3000 m * Käärmevälike mm 50 m 2400 m Käärmevälike mm 50 m 1800 m Käärmevälike mm 50 m 1800 m Käärmevälike mm 50 m 1800 m Käärmevälike mm 50 m 1800 m Käärmevälike mm 50 m 1800 m Käärmevälike mm 50 m 1800 m Käärmevälike mm 50 m 1800 m * Käärmevälike mm 50 m 1800 m * Käärmevälike mm 50 m 1800 m * Käärmevälike mm 50 m 1000 m * Käärmevälike mm 50 m 1000 m * Käärmevälike mm 50 m 1000 m * Käärmevälike mm 50 m 1000 m * Käärmevälike mm 50 m 1000 m * Käärmevälike mm 50 m 800 m * Käärmevälike mm 50 m 600 m * Käärmevälike mm 50 m 600 m * Käärmevälike mm 50 m 600 m * Käärmevälike mm 50 m 600 m 8

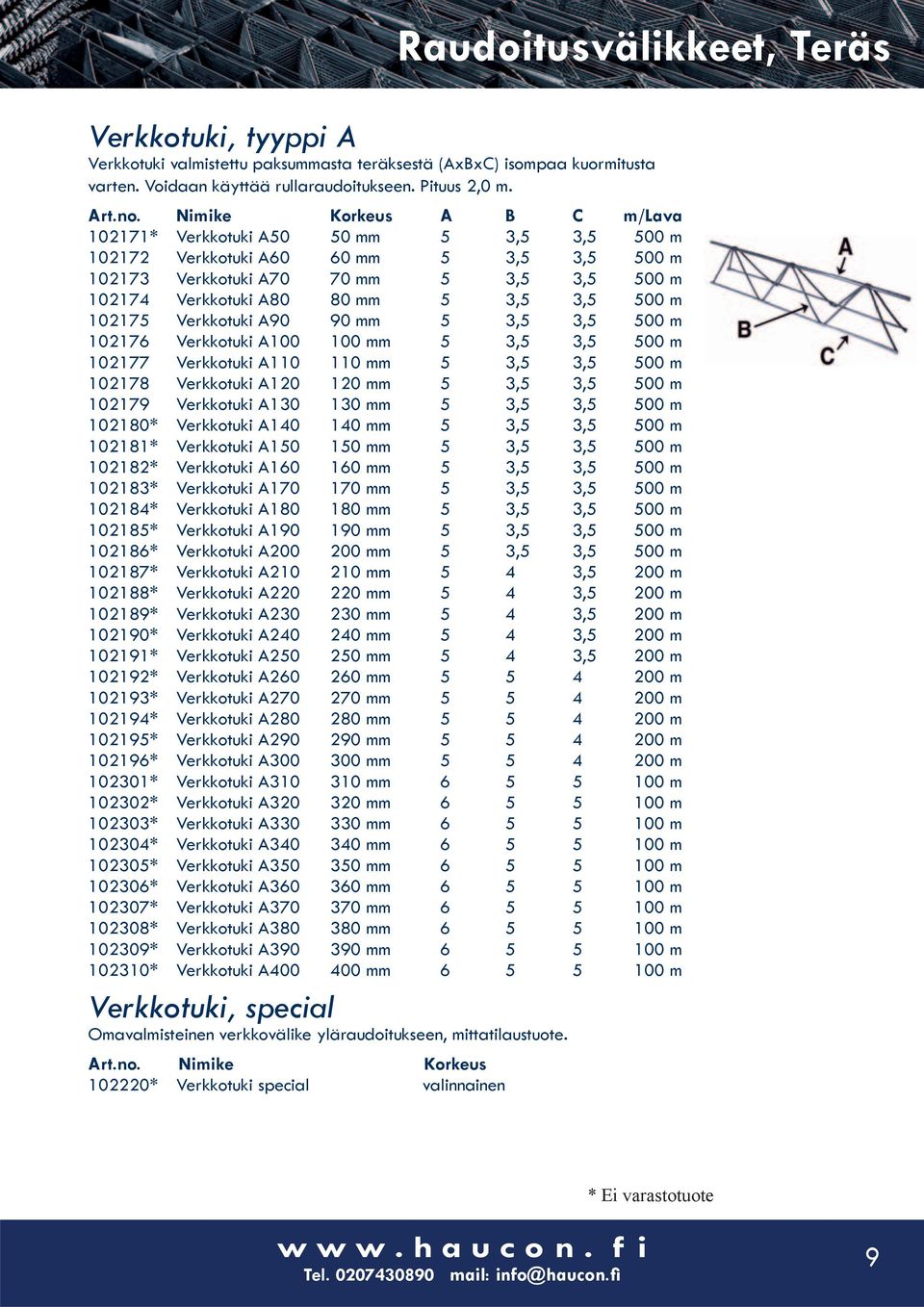

9 Armeringsdikplanser Raudoitusvälikkeet, av Teräs kplål Verkkotuki, tyyppi A Verkkotuki valmistettu paksummasta teräksestä (AxBxC) isompaa kuormitusta varten. Voidaan käyttää rullaraudoitukseen. Pituus 2,0 m. Art.no. Nimike Korkeus A B C m/lava * Verkkotuki A50 50 mm 5 3,5 3,5 500 m Verkkotuki A60 60 mm 5 3,5 3,5 500 m Verkkotuki A70 70 mm 5 3,5 3,5 500 m Verkkotuki A80 80 mm 5 3,5 3,5 500 m Verkkotuki A90 90 mm 5 3,5 3,5 500 m Verkkotuki A mm 5 3,5 3,5 500 m Verkkotuki A mm 5 3,5 3,5 500 m Verkkotuki A mm 5 3,5 3,5 500 m Verkkotuki A mm 5 3,5 3,5 500 m * Verkkotuki A mm 5 3,5 3,5 500 m * Verkkotuki A mm 5 3,5 3,5 500 m * Verkkotuki A mm 5 3,5 3,5 500 m * Verkkotuki A mm 5 3,5 3,5 500 m * Verkkotuki A mm 5 3,5 3,5 500 m * Verkkotuki A mm 5 3,5 3,5 500 m * Verkkotuki A mm 5 3,5 3,5 500 m * Verkkotuki A mm 5 4 3,5 200 m * Verkkotuki A mm 5 4 3,5 200 m * Verkkotuki A mm 5 4 3,5 200 m * Verkkotuki A mm 5 4 3,5 200 m * Verkkotuki A mm 5 4 3,5 200 m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m Verkkotuki, special Omavalmisteinen verkkovälike yläraudoitukseen, mittatilaustuote. Art.no. Nimike Korkeus * Verkkotuki special valinnainen * Ei varastotuote n. f i Tel mail: info@haucon.fi 9

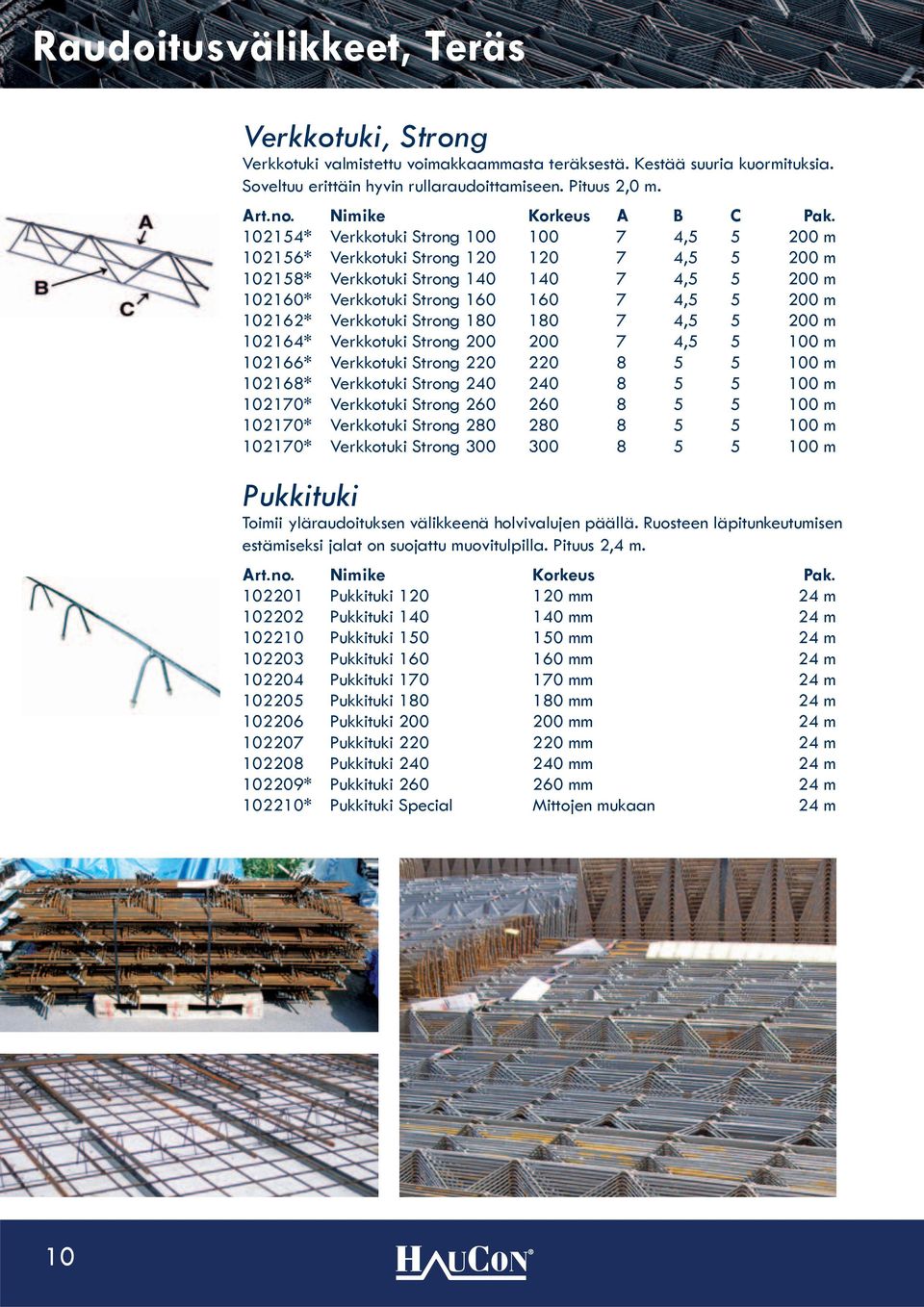

10 Raudoitusvälikkeet, Teräs Verkkotuki, Strong Verkkotuki valmistettu voimakkaammasta teräksestä. Kestää suuria kuormituksia. Soveltuu erittäin hyvin rullaraudoittamiseen. Pituus 2,0 m. Art.no. Nimike Korkeus A B C Pak * Verkkotuki Strong , m * Verkkotuki Strong , m * Verkkotuki Strong , m * Verkkotuki Strong , m * Verkkotuki Strong , m * Verkkotuki Strong , m * Verkkotuki Strong m * Verkkotuki Strong m * Verkkotuki Strong m * Verkkotuki Strong m * Verkkotuki Strong m Pukkituki Toimii yläraudoituksen välikkeenä holvivalujen päällä. Ruosteen läpitunkeutumisen estämiseksi jalat on suojattu muovitulpilla. Pituus 2,4 m. Art.no. Nimike Korkeus Pak Pukkituki mm 24 m Pukkituki mm 24 m Pukkituki mm 24 m Pukkituki mm 24 m Pukkituki mm 24 m Pukkituki mm 24 m Pukkituki mm 24 m Pukkituki mm 24 m Pukkituki mm 24 m * Pukkituki mm 24 m * Pukkituki Special Mittojen mukaan 24 m 10

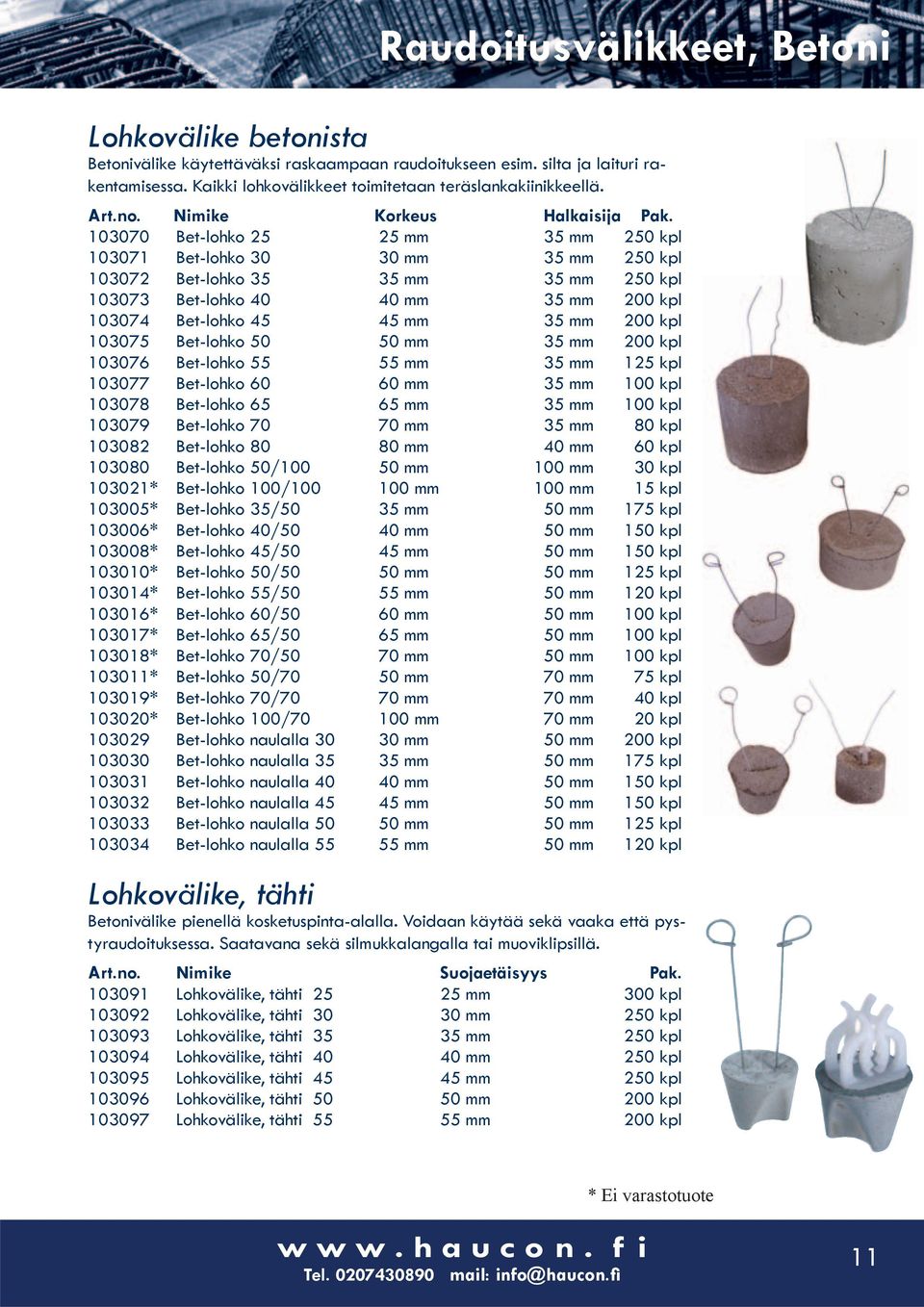

11 Armeringsdikplanser Raudoitusvälikkeet, av betong Betoni Lohkovälike betonista Betonivälike käytettäväksi raskaampaan raudoitukseen esim. silta ja laituri rakentamisessa. Kaikki lohkovälikkeet toimitetaan teräslankakiinikkeellä. Art.no. Nimike Korkeus Halkaisija Pak Bet-lohko mm 35 mm 250 kpl Bet-lohko mm 35 mm 250 kpl Bet-lohko mm 35 mm 250 kpl Bet-lohko mm 35 mm 200 kpl Bet-lohko mm 35 mm 200 kpl Bet-lohko mm 35 mm 200 kpl Bet-lohko mm 35 mm 125 kpl Bet-lohko mm 35 mm 100 kpl Bet-lohko mm 35 mm 100 kpl Bet-lohko mm 35 mm 80 kpl Bet-lohko mm 40 mm 60 kpl Bet-lohko 50/ mm 100 mm 30 kpl * Bet-lohko 100/ mm 100 mm 15 kpl * Bet-lohko 35/50 35 mm 50 mm 175 kpl * Bet-lohko 40/50 40 mm 50 mm 150 kpl * Bet-lohko 45/50 45 mm 50 mm 150 kpl * Bet-lohko 50/50 50 mm 50 mm 125 kpl * Bet-lohko 55/50 55 mm 50 mm 120 kpl * Bet-lohko 60/50 60 mm 50 mm 100 kpl * Bet-lohko 65/50 65 mm 50 mm 100 kpl * Bet-lohko 70/50 70 mm 50 mm 100 kpl * Bet-lohko 50/70 50 mm 70 mm 75 kpl * Bet-lohko 70/70 70 mm 70 mm 40 kpl * Bet-lohko 100/ mm 70 mm 20 kpl Bet-lohko naulalla mm 50 mm 200 kpl Bet-lohko naulalla mm 50 mm 175 kpl Bet-lohko naulalla mm 50 mm 150 kpl Bet-lohko naulalla mm 50 mm 150 kpl Bet-lohko naulalla mm 50 mm 125 kpl Bet-lohko naulalla mm 50 mm 120 kpl Lohkovälike, tähti Betonivälike pienellä kosketuspinta-alalla. Voidaan käytää sekä vaaka että pystyraudoituksessa. Saatavana sekä silmukkalangalla tai muoviklipsillä. Art.no. Nimike Suojaetäisyys Pak Lohkovälike, tähti mm 300 kpl Lohkovälike, tähti mm 250 kpl Lohkovälike, tähti mm 250 kpl Lohkovälike, tähti mm 250 kpl Lohkovälike, tähti mm 250 kpl Lohkovälike, tähti mm 200 kpl Lohkovälike, tähti mm 200 kpl * Ei varastotuote n. f i Tel mail: info@haucon.fi 11

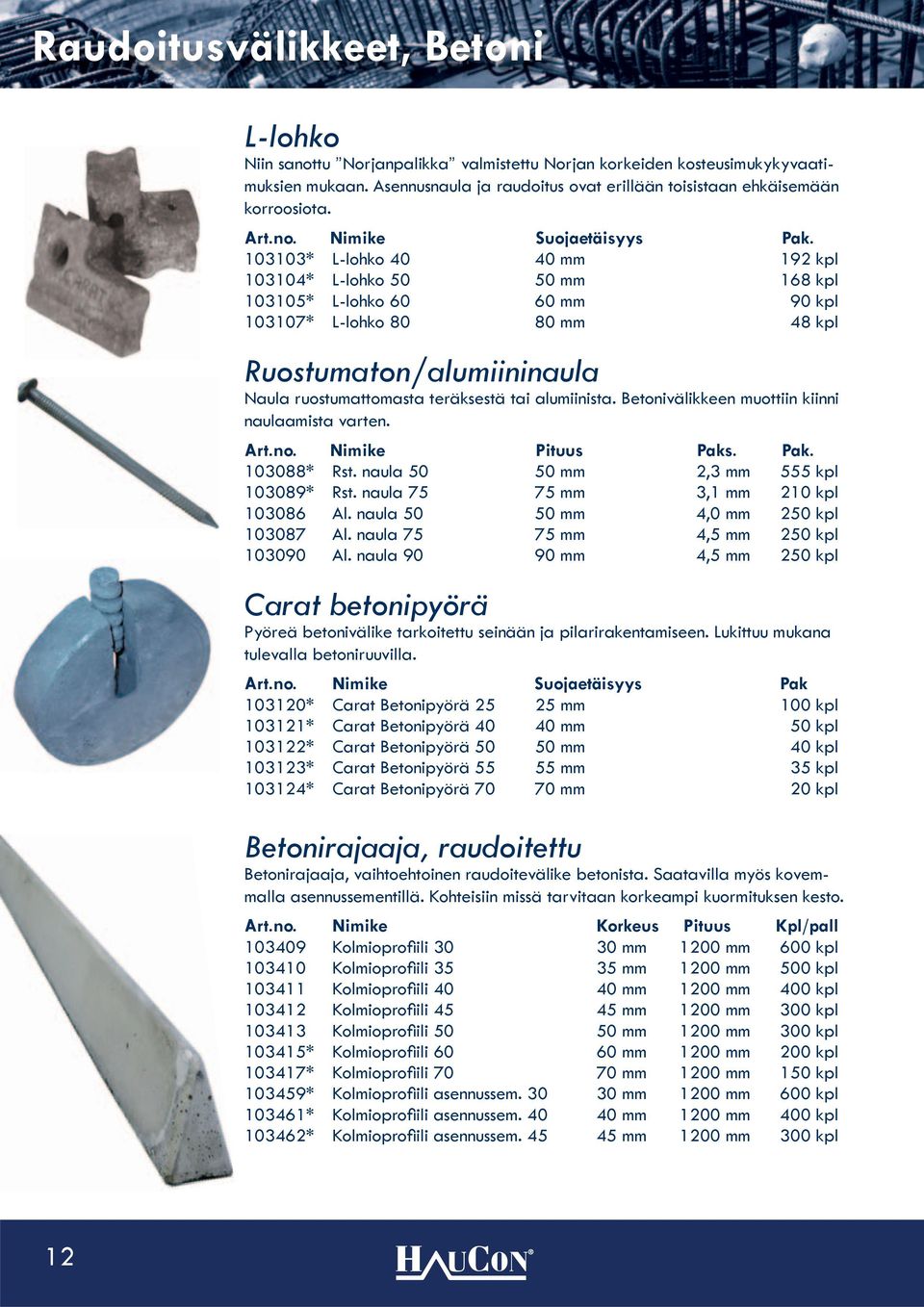

12 Raudoitusvälikkeet, Betoni L-lohko Niin sanottu Norjanpalikka valmistettu Norjan korkeiden kosteusimukykyvaatimuksien mukaan. Asennusnaula ja raudoitus ovat erillään toisistaan ehkäisemään korroosiota. Art.no. Nimike Suojaetäisyys Pak * L-lohko mm 192 kpl * L-lohko mm 168 kpl * L-lohko mm 90 kpl * L-lohko mm 48 kpl Ruostumaton/alumiininaula Naula ruostumattomasta teräksestä tai alumiinista. Betonivälikkeen muottiin kiinni naulaamista varten. Art.no. Nimike Pituus Paks. Pak * Rst. naula mm 2,3 mm 555 kpl * Rst. naula mm 3,1 mm 210 kpl Al. naula mm 4,0 mm 250 kpl Al. naula mm 4,5 mm 250 kpl Al. naula mm 4,5 mm 250 kpl Carat betonipyörä Pyöreä betonivälike tarkoitettu seinään ja pilarirakentamiseen. Lukittuu mukana tulevalla betoniruuvilla. Art.no. Nimike Suojaetäisyys Pak * Carat Betonipyörä mm 100 kpl * Carat Betonipyörä mm 50 kpl * Carat Betonipyörä mm 40 kpl * Carat Betonipyörä mm 35 kpl * Carat Betonipyörä mm 20 kpl Betonirajaaja, raudoitettu Betonirajaaja, vaihtoehtoinen raudoitevälike betonista. Saatavilla myös kovemmalla asennussementillä. Kohteisiin missä tarvitaan korkeampi kuormituksen kesto. Art.no. Nimike Korkeus Pituus Kpl/pall Kolmioprofi ili mm 1200 mm 600 kpl Kolmioprofi ili mm 1200 mm 500 kpl Kolmioprofi ili mm 1200 mm 400 kpl Kolmioprofi ili mm 1200 mm 300 kpl Kolmioprofi ili mm 1200 mm 300 kpl * Kolmioprofi ili mm 1200 mm 200 kpl * Kolmioprofi ili mm 1200 mm 150 kpl * Kolmioprofi ili asennussem mm 1200 mm 600 kpl * Kolmioprofi ili asennussem mm 1200 mm 400 kpl * Kolmioprofi ili asennussem mm 1200 mm 300 kpl 12

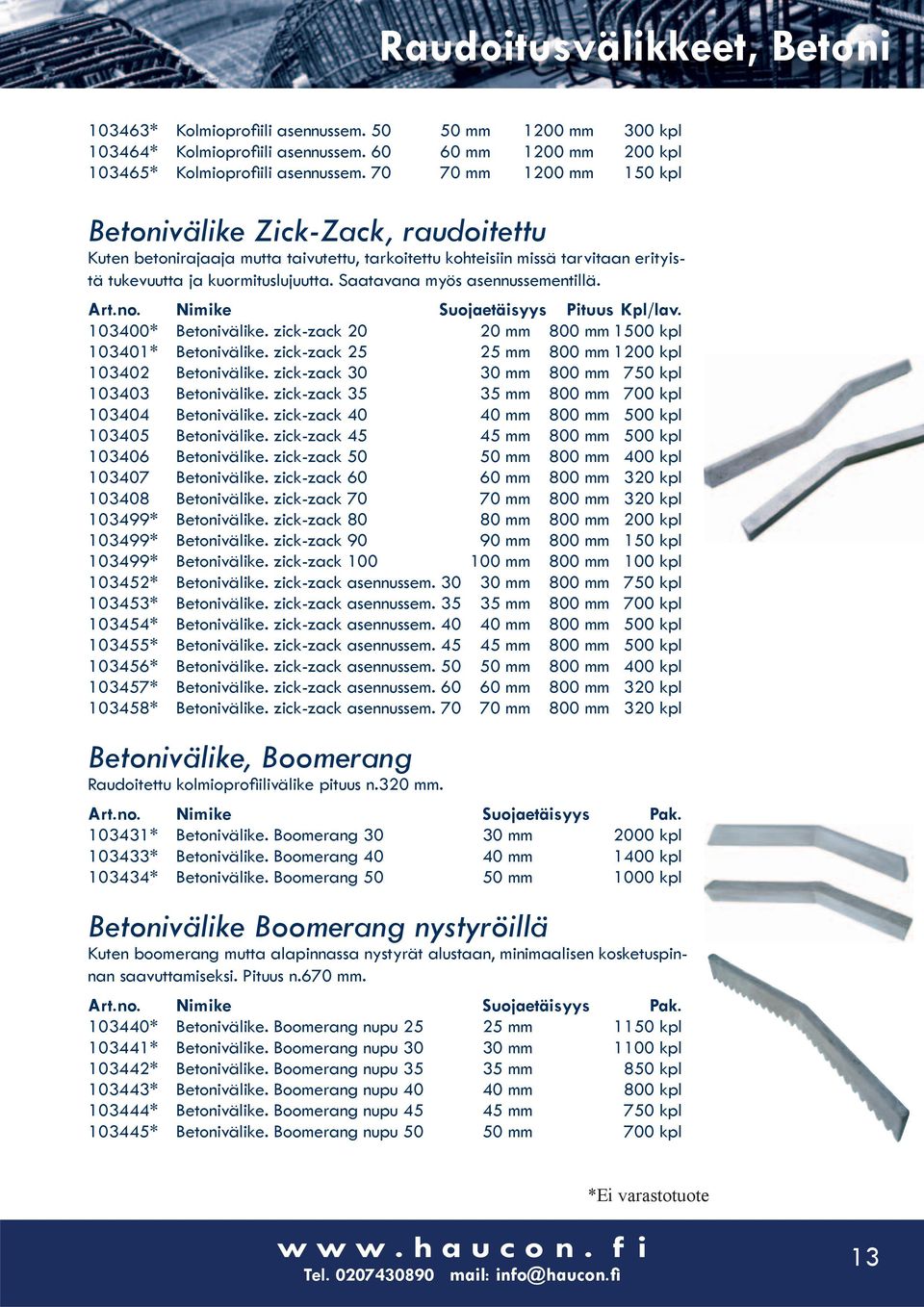

13 Armeringsdikplanser av betong Raudoitusvälikkeet, Betoni * Kolmioprofi ili asennussem mm 1200 mm 300 kpl * Kolmioprofi ili asennussem mm 1200 mm 200 kpl * Kolmioprofi ili asennussem mm 1200 mm 150 kpl Betonivälike Zick-Zack, raudoitettu Kuten betonirajaaja mutta taivutettu, tarkoitettu kohteisiin missä tarvitaan erityistä tukevuutta ja kuormituslujuutta. Saatavana myös asennussementillä. Art.no. Nimike Suojaetäisyys Pituus Kpl/lav * Betonivälike. zick-zack mm 800 mm 1500 kpl * Betonivälike. zick-zack mm 800 mm 1200 kpl Betonivälike. zick-zack mm 800 mm 750 kpl Betonivälike. zick-zack mm 800 mm 700 kpl Betonivälike. zick-zack mm 800 mm 500 kpl Betonivälike. zick-zack mm 800 mm 500 kpl Betonivälike. zick-zack mm 800 mm 400 kpl Betonivälike. zick-zack mm 800 mm 320 kpl Betonivälike. zick-zack mm 800 mm 320 kpl * Betonivälike. zick-zack mm 800 mm 200 kpl * Betonivälike. zick-zack mm 800 mm 150 kpl * Betonivälike. zick-zack mm 800 mm 100 kpl * Betonivälike. zick-zack asennussem mm 800 mm 750 kpl * Betonivälike. zick-zack asennussem mm 800 mm 700 kpl * Betonivälike. zick-zack asennussem mm 800 mm 500 kpl * Betonivälike. zick-zack asennussem mm 800 mm 500 kpl * Betonivälike. zick-zack asennussem mm 800 mm 400 kpl * Betonivälike. zick-zack asennussem mm 800 mm 320 kpl * Betonivälike. zick-zack asennussem mm 800 mm 320 kpl Betonivälike, Boomerang Raudoitettu kolmioprofi ilivälike pituus n.320 mm. Art.no. Nimike Suojaetäisyys Pak * Betonivälike. Boomerang mm 2000 kpl * Betonivälike. Boomerang mm 1400 kpl * Betonivälike. Boomerang mm 1000 kpl Betonivälike Boomerang nystyröillä Kuten boomerang mutta alapinnassa nystyrät alustaan, minimaalisen kosketuspinnan saavuttamiseksi. Pituus n.670 mm. Art.no. Nimike Suojaetäisyys Pak * Betonivälike. Boomerang nupu mm 1150 kpl * Betonivälike. Boomerang nupu mm 1100 kpl * Betonivälike. Boomerang nupu mm 850 kpl * Betonivälike. Boomerang nupu mm 800 kpl * Betonivälike. Boomerang nupu mm 750 kpl * Betonivälike. Boomerang nupu mm 700 kpl *Ei varastotuote n. f i Tel mail: info@haucon.fi 13

14 Raudoitusvälike betoni Betonivälike Variabel Asennussementtinen betonivälike kiinnityslangalla jonka voi asentaa kolmeen eri suojakorkeuteen. Art.no. Nimike Suojaetäisyys Pak Betonivälike Variabel 20/25/30 mm 600 kpl Betonivälike Variabel 35/40/50 mm 250 kpl Betonivälike Variabel 45/55/60 mm 180 kpl Betonivälike seinään Seinäraudoittamiseen välike koukkuasennuksella joka tekee asentamisen helpoksi. Sileäreunaisten pituus n.200 mm ja nystyräpintaiset n.340 mm. Art.no. Nimike Suojaetäisyys Pak * Seinävälike koukulla mm 4000 kpl * Seinävälike koukulla mm 3000 kpl * Seinävälike koukulla mm 2500 kpl * Seinävälike koukulla mm 2000 kpl * Seinävälike koukulla mm 1800 kpl * Seinävälike koukulla mm 1200 kpl * Seinävälike koukku & nupu mm 2400 kpl Seinävälike koukku & nupu mm 1800 kpl * Seinävälike koukku & nupu mm 1600 kpl Seinävälike koukku & nupu mm 1300 kpl Seinävälike koukku & nupu mm 1200 kpl Seinävälike koukku & nupu mm 1100 kpl Kuitubetonirajaaja Nelikulmainen kuitubetoninen rajaaja. Pituus1,0 m. Art.no. Nimike Kuitubetonirajaaja 30x Kuitubetonirajaaja 40x50 14

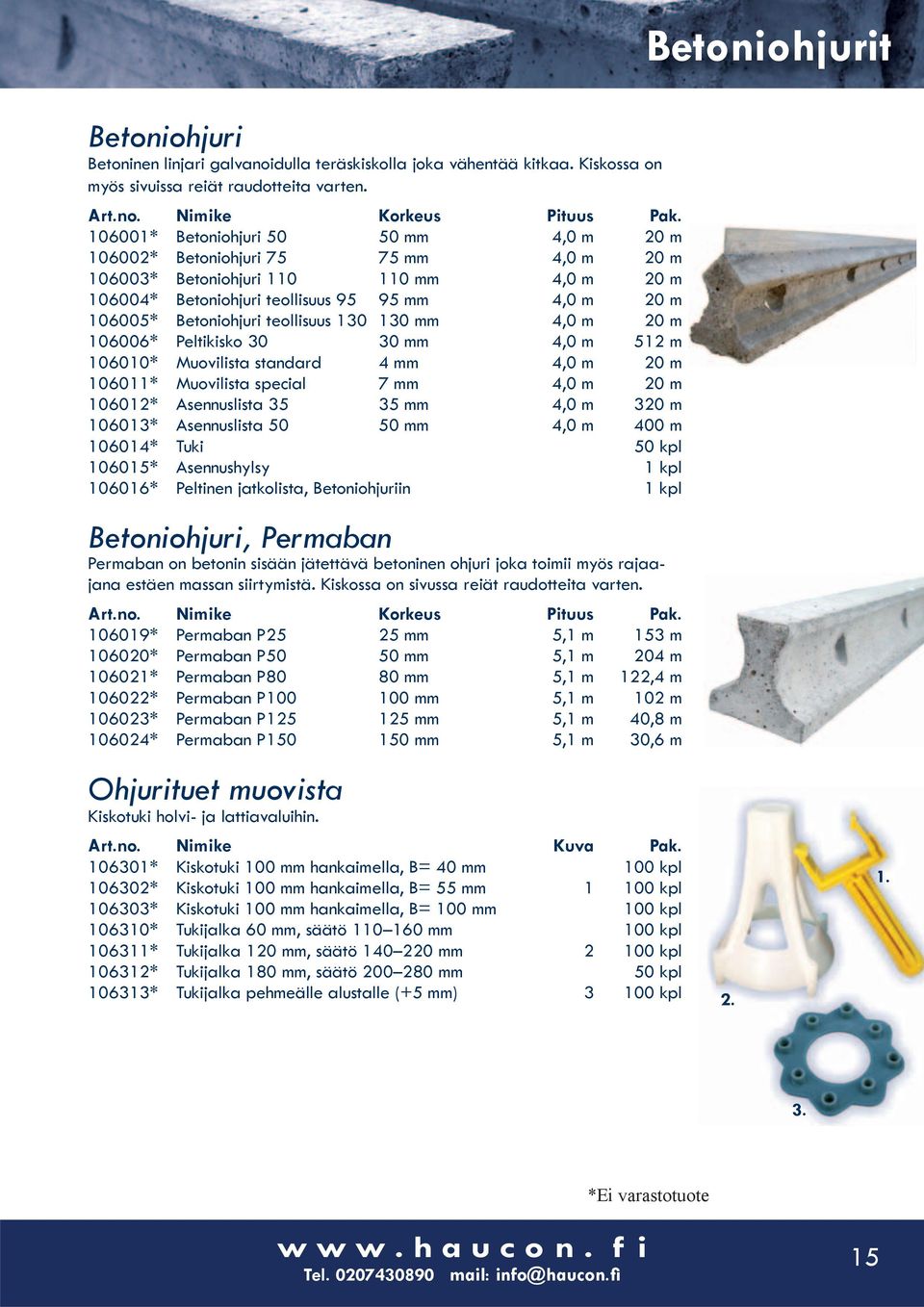

15 Avdragsbanor Betoniohjurit & kplöd Betoniohjuri Betoninen linjari galvanoidulla teräskiskolla joka vähentää kitkaa. Kiskossa on myös sivuissa reiät raudotteita varten. Art.no. Nimike Korkeus Pituus Pak * Betoniohjuri mm 4,0 m 20 m * Betoniohjuri mm 4,0 m 20 m * Betoniohjuri mm 4,0 m 20 m * Betoniohjuri teollisuus mm 4,0 m 20 m * Betoniohjuri teollisuus mm 4,0 m 20 m * Peltikisko mm 4,0 m 512 m * Muovilista standard 4 mm 4,0 m 20 m * Muovilista special 7 mm 4,0 m 20 m * Asennuslista mm 4,0 m 320 m * Asennuslista mm 4,0 m 400 m * Tuki 50 kpl * Asennushylsy 1 kpl * Peltinen jatkolista, Betoniohjuriin 1 kpl Betoniohjuri, Permaban Permaban on betonin sisään jätettävä betoninen ohjuri joka toimii myös rajaajana estäen massan siirtymistä. Kiskossa on sivussa reiät raudotteita varten. Art.no. Nimike Korkeus Pituus Pak * Permaban P25 25 mm 5,1 m 153 m * Permaban P50 50 mm 5,1 m 204 m * Permaban P80 80 mm 5,1 m 122,4 m * Permaban P mm 5,1 m 102 m * Permaban P mm 5,1 m 40,8 m * Permaban P mm 5,1 m 30,6 m Ohjurituet muovista Kiskotuki holvi- ja lattiavaluihin. Art.no. Nimike Kuva Pak * Kiskotuki 100 mm hankaimella, B= 40 mm 100 kpl * Kiskotuki 100 mm hankaimella, B= 55 mm kpl * Kiskotuki 100 mm hankaimella, B= 100 mm 100 kpl * Tukijalka 60 mm, säätö mm 100 kpl * Tukijalka 120 mm, säätö mm kpl * Tukijalka 180 mm, säätö mm 50 kpl * Tukijalka pehmeälle alustalle (+5 mm) kpl *Ei varastotuote n. f i Tel mail: info@haucon.fi 15

16 Ohjurit Combiform Peltiohjuri jossa on muovinen lista kärjessä joka antaa esim. tärysillalle minimaalisen kitkapinnan. Sidotaan tai ruvataan kiinni, C25, c/c 0,6 m muut c/c 1,1 m. Art.no. Nimike Pituus Korkeus Pak Combiform 25 3,5 m 25 mm 35 m Combiform 45 3,5 m 42 mm 35 m Combiform 65 3,5 m 65 mm 35 m Combiform 85 3,5 m 85 mm 35 m Combiform 105 3,5 m 105 mm 35 m Combiform 125 3,5 m 125 mm 35 m Combiform 145 3,5 m 145 mm 35 m * Korotuslista 3,5 m 30 mm 35 m Säätöruuvi 30 mm 100 kpl Säätöruuvi 60 mm 100 kpl Säätöruuvi 90 mm 100 kpl * Holvituki CV-100 mm 50 kpl * Holvituki CV-120 mm 50 kpl * Holvituki CV-140 mm 50 kpl * Holvituki CV-160 mm 50 kpl Maalaatta 50 kpl Ruuvaustyökalu 1300 mm 1 kpl Lukituspelti C kpl Lukituspelti C65 80 kpl Lukituspelti C85 80 kpl Lukituspelti C kpl Lukituspelti C kpl Lukituspelti C kpl 16

17 Avkplängare Rajaajat Pellit ja muoviverkot Perinteiset 0.3mm pelti arkit ja muovi verkot erilaisiin rajaamisiin ja valuihin. Art.no. Nimike Mitta Kuva Pak Pelti 0,3 0,3x600x2500 mm 1 20 kpl Hy-Rib verkko 0,5 0,5x445x2000 mm 2 1 kpl Peltiverkko230 B= 230 mm 3 50 m Peltiverkko 470 B= 470 mm 4 50 m Profi ilipelti Recostal 1000x2250 mm 5 1 kpl Valujatkostuet Kiinteästi asennettava rajaaja pellistä, profi loidulla tartunnalla, mittatilaustyönä. Voidaan tilata myös eri tyyppisillä saumatiivisteillä. Art.no. Nimike Korkeus * Valumuotti jatkostuki valinnainen * Valurajaaja jatkoslinjaaritoiminolla valinnainen Hankain pellistä, leveys = 40 mm * Hankain pellistä, leveys = 50 mm Hankain muovista, leveys =45 mm Mutteri M20 FZB Verkkorajaaja Verkkotuki peltiverkolla antaa yhdistetyn suojaetäisyyden yläraudoitukselle sekä toimii rajaajana.verkkorajajia voidaan valmistaa valikoimamme eri dimensioissa. Saatavilla tartunnalla ja ilman T-lista muovista T-lista voimakkaasta PVC muovista. Saatavilla raudoitteelle sekä koverruksella että ilman. Pituus 2500mm Art.no. Nimike Korkeus Selän leveys Pak * T-muovilista mm 45 mm 40 kpl * T-muovilista mm 45 mm 40 kpl Holvirajaaja/pysäytin. Holvirajaaja pellistä esim. yläreunavaluun. Naulataan seinämään ja sisäänvaletaan. Sisääntaittuvat ranglat helpottavat siirtämistä ja varastointia. Art.no. Nimike Mitta Pituus * Holvirajaaja/pysäytin 230 mm 2,0 m Holvirajaaja/pysäytin 280 mm 2,0 m Holvirajaaja/pysäytin 330 mm 2,0 m Holvirajaaja/pysäytin 400 mm 2,0 m * Holvirajaaja/pysäytin 430 mm 2,0 m Muoviputki Combisafi lle ø54 mm 2,4 m Suojakansi muoviputkille ø54 mm Kiinnike muoviputkelle *Ei varastotuote n. f i Tel mail: info@haucon.fi 17

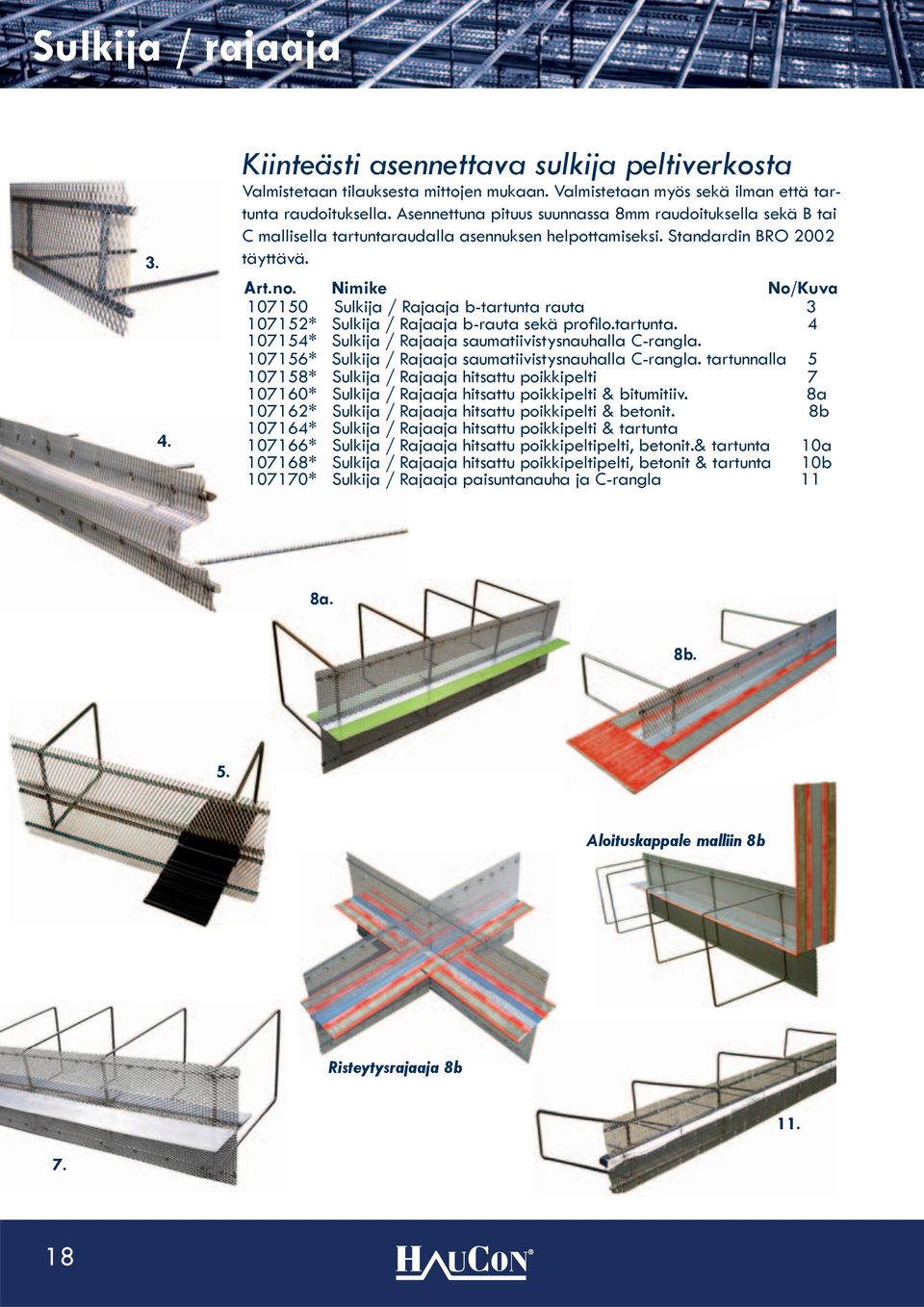

18 Sulkija / rajaaja Kiinteästi asennettava sulkija peltiverkosta Valmistetaan tilauksesta mittojen mukaan. Valmistetaan myös sekä ilman että tartunta raudoituksella. Asennettuna pituus suunnassa 8mm raudoituksella sekä B tai C mallisella tartuntaraudalla asennuksen helpottamiseksi. Standardin BRO 2002 täyttävä. Art.no. Nimike No/Kuva Sulkija / Rajaaja b-tartunta rauta * Sulkija / Rajaaja b-rauta sekä profi lo.tartunta * Sulkija / Rajaaja saumatiivistysnauhalla C-rangla * Sulkija / Rajaaja saumatiivistysnauhalla C-rangla. tartunnalla * Sulkija / Rajaaja hitsattu poikkipelti * Sulkija / Rajaaja hitsattu poikkipelti & bitumitiiv. 8a * Sulkija / Rajaaja hitsattu poikkipelti & betonit. 8b * Sulkija / Rajaaja hitsattu poikkipelti & tartunta * Sulkija / Rajaaja hitsattu poikkipeltipelti, betonit.& tartunta 10a * Sulkija / Rajaaja hitsattu poikkipeltipelti, betonit & tartunta 10b * Sulkija / Rajaaja paisuntanauha ja C-rangla 11 8a. 8b. 5.. Aloituskappale malliin 8b Risteytysrajaaja 8b

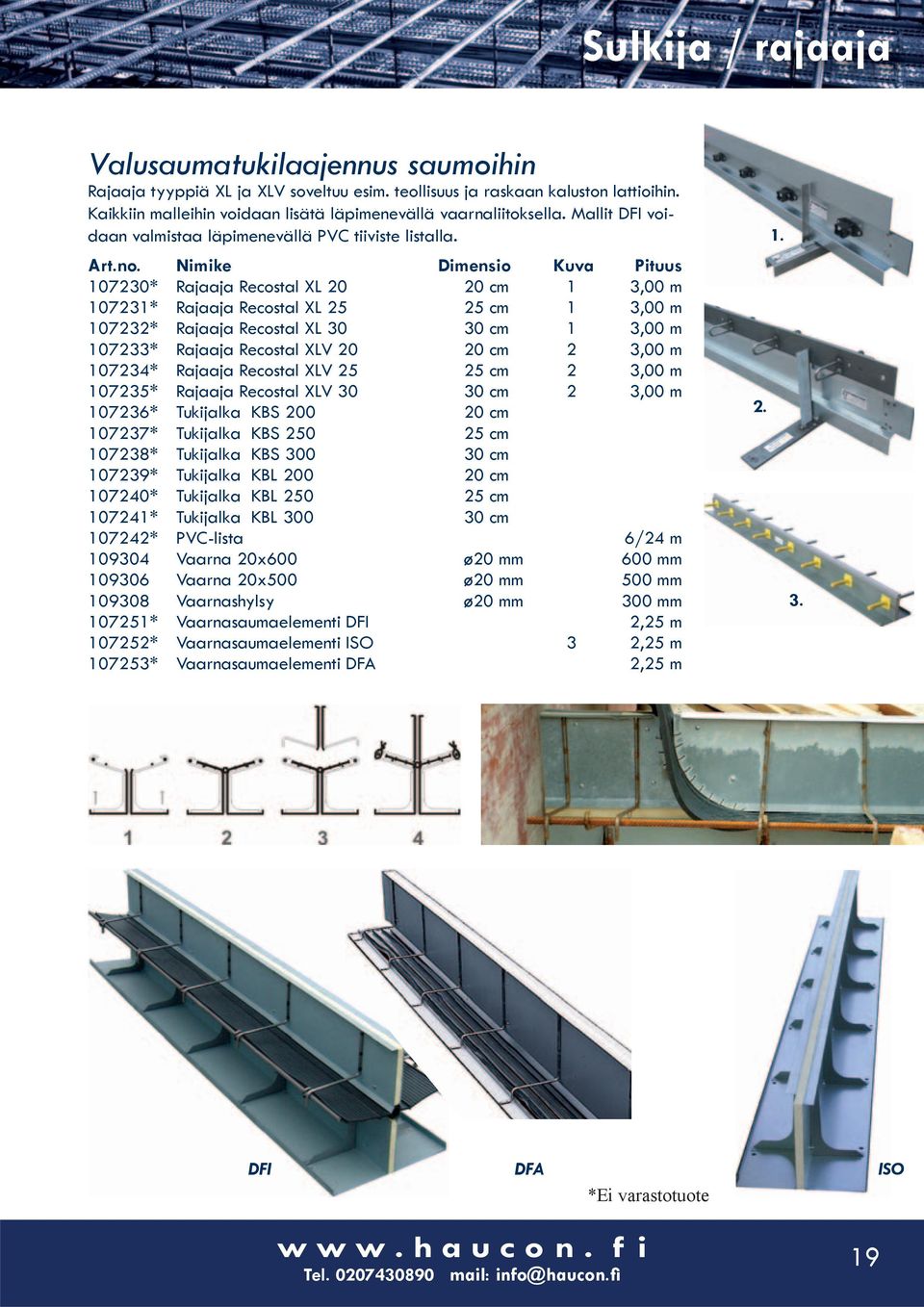

19 Avkplängare Sulkija / rajaaja Valusaumatukilaajennus saumoihin Rajaaja tyyppiä XL ja XLV soveltuu esim. teollisuus ja raskaan kaluston lattioihin. Kaikkiin malleihin voidaan lisätä läpimenevällä vaarnaliitoksella. Mallit DFI voidaan valmistaa läpimenevällä PVC tiiviste listalla. Art.no. Nimike Dimensio Kuva Pituus * Rajaaja Recostal XL cm 1 3,00 m * Rajaaja Recostal XL cm 1 3,00 m * Rajaaja Recostal XL cm 1 3,00 m * Rajaaja Recostal XLV cm 2 3,00 m * Rajaaja Recostal XLV cm 2 3,00 m * Rajaaja Recostal XLV cm 2 3,00 m * Tukijalka KBS cm * Tukijalka KBS cm * Tukijalka KBS cm * Tukijalka KBL cm * Tukijalka KBL cm * Tukijalka KBL cm * PVC-lista 6/24 m Vaarna 20x600 ø20 mm 600 mm Vaarna 20x500 ø20 mm 500 mm Vaarnashylsy ø20 mm 300 mm * Vaarnasaumaelementi DFI 2,25 m * Vaarnasaumaelementi ISO 3 2,25 m * Vaarnasaumaelementi DFA 2,25 m DFI DFA ISO *Ei varastotuote n. f i Tel mail: info@haucon.fi 19

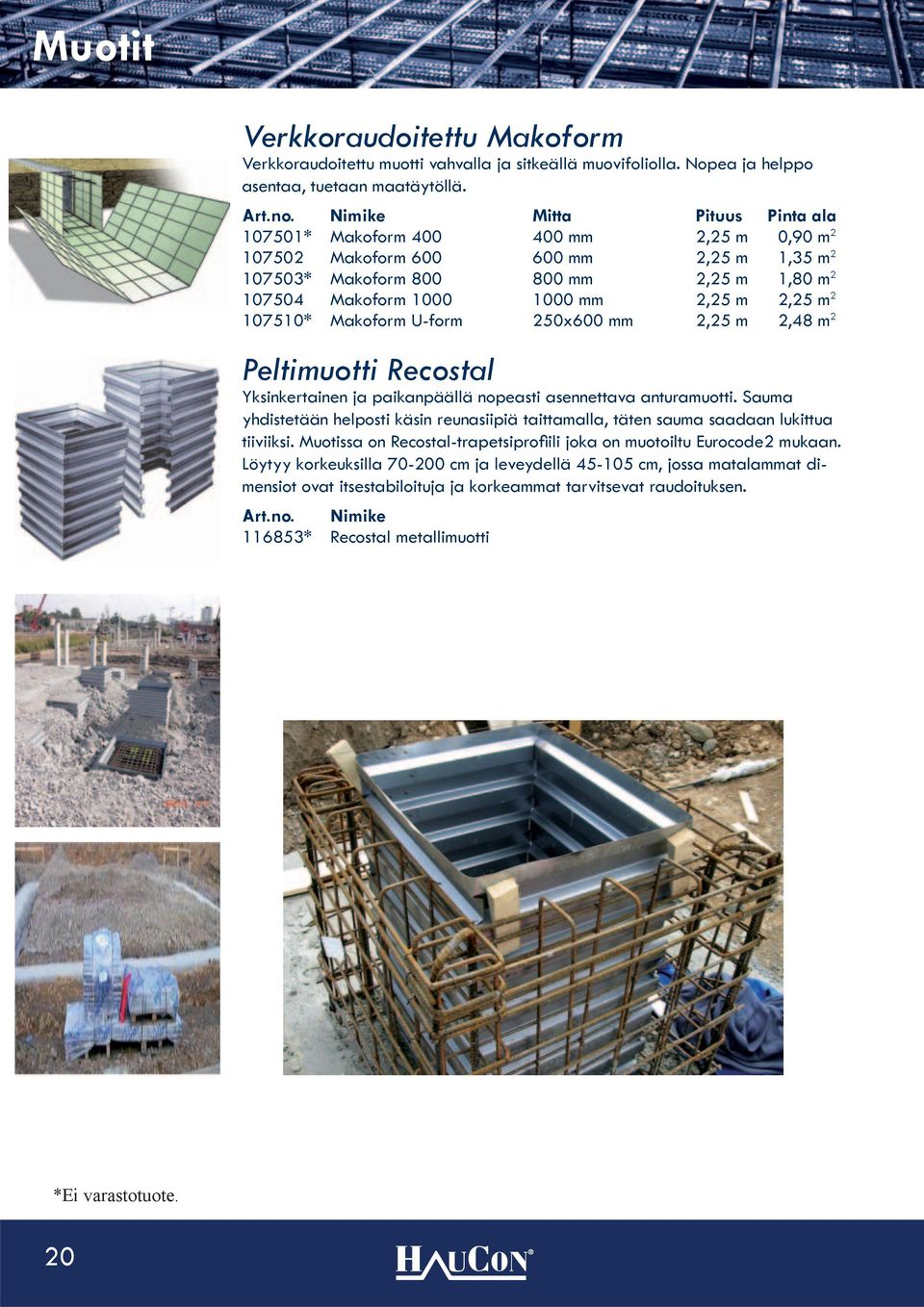

20 Muotit Verkkoraudoitettu Makoform Verkkoraudoitettu muotti vahvalla ja sitkeällä muovifoliolla. Nopea ja helppo asentaa, tuetaan maatäytöllä. Art.no. Nimike Mitta Pituus Pinta ala * Makoform mm 2,25 m 0,90 m Makoform mm 2,25 m 1,35 m * Makoform mm 2,25 m 1,80 m Makoform mm 2,25 m 2,25 m * Makoform U-form 250x600 mm 2,25 m 2,48 m 2 Peltimuotti Recostal Yksinkertainen ja paikanpäällä nopeasti asennettava anturamuotti. Sauma yhdistetään helposti käsin reunasiipiä taittamalla, täten sauma saadaan lukittua tiiviiksi. Muotissa on Recostal-trapetsiprofi ili joka on muotoiltu Eurocode2 mukaan. Löytyy korkeuksilla cm ja leveydellä cm, jossa matalammat dimensiot ovat itsestabiloituja ja korkeammat tarvitsevat raudoituksen. Art.no. Nimike * Recostal metallimuotti *Ei varastotuote. 20

21 Avkplängare Muotit Reunamuotti Recostal Itsestabiloiva reunamuotti galvanoidusta pellistä. Käytetään esim. laatoissa jotka jäävät maan alle. Vakio korkeudet mm. Art.no. Nimike Korkeus Pituus Pak Recostal reunamuotti mm 2,25 m 252 m Recostal reunamuotti mm 2,25 m 157,5 m Recostal reunamuotti mm 2,25 m 135 m Recostal reunamuotti mm 2,25 m 90 m Recostal reunamuotti mm 2,25 m 63 m Recostal reunamuotti mm 2,25 m 63 m Recostal reunamuotti mm 2,25 m 54 m Perustusmuotti Recostal Recostal perustusmuotti valmistetaan mittatilaustyönä piirustuksien mukaan. Muottipellit toimitetaan tilaa ja rahtikustannuksia säästävässä nipussa. Asennus on nopeaa joka tuo merkittäviä säästöjä asennuskustannuksissa. Recostalmuotti on itsestabiloituva jopa 1,0 m asti. Toimituksen mukana tulee asennuskaava jonka avulla valmiiksi merkityt ja leikatut osat on helppo sijoittaa oikein. Art.no. Nimike * Recostal perustusmuotti ES, leveydet >1,2 m * Recostal perustusmuotti FS, leveydet <1,2 m n. f i Tel mail: info@haucon.fi 21

22 Schöck raudoitus- ja eristysjärjestelmät Schöck Isokorb parvekeliitosjärjestelmät Kylmäsillat aiheuttavat lämpöhäviötä, keräävät seiniin kosteutta ja voivat aiheuttaa rakenteiden homehtumista. Kylmäsiltoja on erityisesti ulkonevien rakenneosien, kuten parvekkeiden, kohdalla. Schöck Isokorb on tähän ongelmaan ammattirakentajille tehokas ratkaisu. Schöck Isokorb eristää rakenteen eri osia toisistaan, mutta on samalla osa kantavaa rakennetta. Tyypit Kuva Schöck Isokorb KXT betoni/betoni -vaakatasoisiin liitoksiin 1 Schöck Isokorb W betoni/teräs pieliseiniin 2 Schöck Isokorb KS betoni/teräs -liitoksiin 3 Schöck Isokorb KST teräs/teräs -liitoksiin 4 Schöck Tronsole äänieristysjärjestelmät Schöck äänieristysjärjestelmät ovat asennusvalmiita kokonaisratkaisuja. Siksi ne helpottavat merkittävästi portaikkojen askeläänieristyselementtien suunnittelua ja asentamista. Tyypit Kuva Schöck Tronsole T askeläänten eristämiseen portaiden ja tasanteen välillä. 1 Schöck Tronsole F askeläänten eristämiseen valmiselementtien välillä 2 Schöck Tronsole AZ askeläänten eristämiseen lepotasojen ja seinien välillä 3 Schöck Tronsole QW askeläänten eristämiseen kierreportaiden ja seinän välillä 4 Schöck Bole lävistysraudoitteet Schöck Bole tukee laattakatot pistekohtaisesti. Pohjakuvan suunnittelu on vapaampaa. Laattaa ei rasiteta rei illä. Teräkset koossa ø10-25 mm. Korkeus mm. Tilattavissa 2-6 raudoitusraudalla suojaetäisyydellä mm. Tyypit Schöck Bole Standard alempaan raudoituskerrokseen Schöck Bole O asennetaan raudoittamisen jälkeen Schöck Bole U asennetaan ennen pintaraudoitusta Schöck SLD ja Dorn karajärjestelmät Schöck karajärjestelmät tekevät liikuntasaumojen suurten leikkausvoimien siirtämisen helpoksi ja varmaksi. Ilman katon alapuolisia tukipalkkeja ja kannattimia. Tyypit Kuva Schöck SLD suurten leikkausvoimien siirtämiseen 1 Schöck Dorn liikuntasaumatapit pienten leikkausvoimien siirtämiseen 2 Schöck ComBAR Termoankkuri Termoankkuri korvaa tavanomaisen sandwich- ja kaksoisseinäelementtien kantavan raudoituksen. Samalla se optimoi koko valmistusprosessin. Schöck ComBAR Termoankkuri toimii sekä sitovana osana että eristävänä rakenteena valmiissa seinässä. Eristävyys paranee jopa 45 %* ruostumattomaan teräkseen verrattuna. Schöck tuote- ja suunnittelukyselyt: Linterm Oy, p:

23 Siltalaakerit ja saumasillat Neopreenikumi & Solukumi Neopreenikumi 60 shore kovuudella. Käytetään väli-instanssina eri käyttökohteissa missä tarvitaan kuormituskestoa, esim. siltalaakereissa. Solukumi on materiaalina kulutuskestävä ja kestää hyvin mekaanista kitkaa. Solukumia on saatavilla eri laaduissa kun esim. tarvitaan kumilta elinkaari tai öljy/ kemikaalien kestävyyttä. Kumia voidaan käyttää myös vibraatiovaimentajana. Art.no. Nimike Dimensio * Neopreenikumi valinnainen * Solukumi valinnainen Gumba siltalaakerit Gumba siltalaakerit valmistetaan mittatilauksesta. Mitoitus ja hinta kyselyn mukaan. Art.no. Nimike Dimensio * Gumba siltalaakeri valinnainen Pohjaviemärijärjestelmä siltarakenteisiin Pintaveden poistoon siltarakenteisiin, muovi tai RST. Art.no. Nimike Kuva * Viemäriputki ø37, L=3,0 m * Liitos L=60 mm * Mutka * Lukkorengas * Suodatinrunko * Suppilo * Huohotinputki ø12, L=2,5m * Liimatuubi 125 gr Defl ex saumasilta Defl ex saumasillat paikoitustasojen, silta- ja ajoramppien saumaan. Valmistetaan monissa eri dimensioissa ja standardeissa. Valmistetaan tilaajan mittojen mukaan. Art.no. Nimike Dimensio * Defl ex saumasilta valinnainan n. f i Tel mail: info@haucon.fi *Ei varastotuote 23

24 Muottivälikkeet Formdikplanser Välikeputki muovista Rihlattu välikeputki tarkoitettu käytettäväksi kun halutaan uudelleen käyttää muottitankoja seinävalussa. Putket PE-muovista, toimii myös talviolosuhteissa. Art.no. Nimike Pituus Pak Välikeputki muovi 22/26 2,0 m 50 m * Välikeputki muovi 22/26 4,0 m 100 m * Välikeputki muovi 22/28 2,0 m 50 m * Välikeputki muovi 26/32 2,0 m 50 m * Välikeputki muovi 14/19 2,0 m 100 m Välikeputki PE-muovi 22/26 2,0 m 50 m * Välikeputki PE-muovi 22/28 2,0 m 50 m Välikekartio, muovi Kartio välikeputkeen, eri suojaetäisyyksin. 3. Art.no. Nimike Syvyys Kuva Pak Kartio 22/10 10 mm 500 kpl Kartio 22/20 20 mm kpl Kartio 22/30 30 mm 500 kpl Kartio 22/30 spiral 30 mm kpl Kartio 22/50 50 mm 125 kpl Kartio 22/50 spiral 50 mm kpl Kartio 26/10 10 mm 500 kpl Kartio 26/50 50 mm kpl Kartio SK14 10 mm 500 kpl Muovitulppa kpl * Muovitulppa kpl * Yhtenäinen Muovitulpa 5 11mm 1000 kpl * Yhtenäinen Muovitulpa 9 15mm 1000 kpl * Yhtenäinen Muovitulpa 13 19mm 1000 kpl Yhtenäinen Muovitulpa 17 23mm kpl Työväline spiral Kartiolle kpl Työväline spiral Kartiolle kpl Betonitulppa Kartiolle 22/ kpl Betonitulppa Kartiolle 22/50, as.sementti 10 1 kpl

25 Muottivälikkeet Välikeputki kuitusementistä Välikeputki kuitusementistä kohteisiin missä halutaan yhdistää ympäröivä sementti ja välikeputki. Putkien halkaisija 22x40mm eri pituuksissa. Vesitiiveys saavutetaan liimaamalla liitokset kaksikomponenttiliimalla. Tiivistys valun aikana muottiseinää vasten saadaan tiivistysmuhveilla. (Kuva 1.) Art.no. Nimike Mitta Pituus Pak * Välikeputki kuitusem / mm 20 kpl * Välikeputki kuitusem / mm 20 kpl * Välikeputki kuitusem / mm 30 kpl * Välikeputki kuitusem / mm 20 kpl * Välikeputki kuitusem / mm 20 kpl * Välikeputki kuitusem / mm 20 kpl * Välikeputki kuitusem / mm 20 kpl * Välikeputki kuitusem / mm - Lisätarvikkeet kuitusementtivälikkeelle Art.no. Nimike Kuva Pak * Tiivistysmuhvi kpl * Päätytulppa kpl * Jatkosmuhvi kpl * Kuitusementtitulppa 22 L=20 mm kpl * Kuitusementtitulppa 22 L=40 mm kpl * Pohja-aine kaksikomponentti liima 6 1,5 kg * Kovettaja kaksikomponentti liima 7 1,5 kg * Laajentuva laasti 25 kg * Käsipainepumppu laajenevalle laastille 1 kpl * Kartion ulosvetotyökalu 8 1 kpl * Puhdistusharja 9 1 kpl * Putkituurna kpl Kartioituja välikeputkia & Betonitulppia Muovinen kartio putki uusiokäyttöön. Putki on kartion muotoinen betoni tulpan kiinnittämistä varten. Järjestelmä joka sopii erityisen hyvin asuntorakentamiseen. Art.no. Nimike Pituus Pak * Muovikartio mm 50 kpl * Muovikartio mm 50 kpl * Muovikartio mm 50 kpl * Muovikartio mm 50 kpl * Betonitulppa mm 24 kpl * Betonitulppa mm 24 kpl * Betonitulppa mm 24 kpl * Betonitulppa mm 24 kpl * Lyöntituurna Muovikartiolle 1 kpl * Liima, betonikartio 14 kg * Liima, betonikartio, vesitiivis 15 kg *Ei varastotuote n. f i Tel mail: info@haucon.fi 25

26 Muottivälikkeet Seinävälike Välike oikean seinämäetäisyyden saamiseksi muotin pohjalle sekä apu sijoitteluun. Art.no. Nimike Mitta Kuva Pak * Seinävälike mm 100 kpl * Seinävälike mm 100 kpl * Seinävälike mm kpl * Seinävälike mm 100 kpl * Asennuskulma typ 1 L=2,5 m 2 50 m * Asennuskulma typ 2 L=2,5 m 50 m * Asennuslista U-form 30x50 mm, L=2,0m 3 20 m * Asenn.välike muovi, ilm. naulaa 30 mm 100 kpl * Asenn.välike muovi, naulalla 30 mm kpl * Asennusvälike kuitusem. 60 mm kpl * Seinävälike pelti mm 1 kpl * Seinävälike pelti mm 1 kpl * Seinävälike pelti mm 6 1 kpl * Seinävälike pelti mm 1 kpl * Seinävälike pelti mm 1 kpl * Seinävälike pelti mm 1 kpl Kolmiolista naulauslevikkeellä Muovilista naulauslevikkeellä kulmavisteytykseen esim. pilarimuotissa. Tilauksesta myös muita kokoja. Art.no. Nimike A B C Pak Kolmiolista 6,5 6,5 mm 9,0 mm 20,5 mm 100 m Kolmiolista 10 massiivi 10 mm 14,2 mm 27 mm 100 m Kolmiolista mm 15,5 mm 26,0 mm 100 m * Kolmiolista mm 21,2 mm 32 mm 100 m Kolmiolista mm 28,3 mm 37 mm 100 m * Kolmiolista mm 36,1 mm 46 mm 50 m Kolmiolista mm 42,4 mm 53 mm 50 m Laipiolista naulakiinityksellä Lista valmiiksi tiivisteellä joka estää betonin valumisen alla oleva seinän päälle. Kiinitetään esim. naulaamalla esiporattuihin reikiin. Art.no. Nimike Pituus Leveys Pak Laipiolista tiivisteellä 50 2,5 m 50 mm 100 m Laipiolista tiivisteellä 60 2,5 m 60 mm 100 m Kaksoiskantanaula alumiini 3x28 mm 400 kpl Kaksoiskantanaula alumiini 3x45 mm 400 kpl Kohdistuslista Muovilista joka naulataan esim. holviin merkitsemään väliseinän paikan. Art.no. Nimike Koko Pituus Pak * Kohdistuslista muovi 50 1,5x50 mm 2,5 m 100 m Kohdistuslista muovi 75 1,5x75 mm 2,5 m 100 m Kohdistuslista muovi 100 1,5x100 mm 2,5 m 100 m 26

27 Muottisidetangot ja lisätarvikkeet Dywidag muottisidetanko Dywidag suurmuottien muottitsidetanko eri dimensioissa Art.no. Nimike Pituus Kuva Läpimitta Dywidag 15 6,0 m 1 ø15 mm * Dywidag 15, rst lk. A4 6,0 m ø15 mm * Dywidag 20 6,0 m ø20 mm * Dywidag 26 6,0 m ø26 mm * Dywidag 32 6,0 m ø32 mm Hitsattava tanko 15 6,2 m 2 ø15 mm * Hitsattava tanko 20 6,2 m ø20 mm * Hitsattava tanko 26 6,2 m ø26 mm * Muottitanko hits. tiivistyslaipalla Valinnainen 3 ø15 mm * Muottitanko laip.+2 betonikartiolla Valinnainen. ø15 mm Muottilukot Kierrettävät muottilukot Dywidag tangoille Art.no. Nimike Paino Kuva Pinnoite Muottitankomutteri ø15, 120x120 1,08 kg 1 galvan * Muottitankomutteri ø15, 200x150 2,70 kg 5 galvan * Muottitankomutteri ø20, laatta ø140 1,48 kg galvan Siipimutteri ø15 laatalla ø100 0,65 kg 2 galvan Muottitangon aluslaat. ø15, 120x120x10 1,10 kg 3 galvan * Muottitangon aluslaat. ø15, 120x120x15 1,60 kg musta * Muottitangon aluslaat ø20, 120x120x20 2,15 kg 4 musta * Muottitangon aluslaat ø26, 150x120x35 5,00 kg musta Kuusiokulmamutterit ja -jatkosmutterit Hitsattavia muttereita muottitangolle ø15 32 mm. -jatkosmutterissa keskellä nasta jatkoksen keskittämistä varten Art.no. Nimike Pituus Kuusiokulma mutteri ø15/50 50 mm Kuusiokulma mutteri ø15/70 70 mm * Kuusiokulma mutteri ø15/90 90 mm * Kuusiokulma mutteri ø20/70 70 mm * Kuusiokulma mutteri ø26/80 80 mm * Kuusiokulma mutteri ø32/90 90 mm Jatkosmutteri ø mm * Jatkosmutteri ø mm * Jatkosmutteri ø mm * Jatkosmutteri ø mm Hitsattava laipiomutteri Hitsattava laipiomutteri15 mm kierretangolle. Art.no. Nimike Mitta * Muottimutteri 130x50 mm * Hitsattava muottilukko tangolle ø15 mm 130x50 mm *Ei varastotuote n. f i Tel mail: info@haucon.fi 27

28 Muottisidetangot ja lisätarvikkeet Formkplag & tillbehör Dywiclag Vesieriste muottisidetankoon Art.no. Nimike Pak Vesieriste ø15 Pyöreä laippa * Vesieriste ø20 Pyöreä laippa Vesieriste ø15 Neliö laippa, 120x kpl * Vesieriste ø20 Neliö laippa, 120x Ylimenohylsy V-tiivistys laipoilla ø15 22 putkille 250 kpl Betoni- ja kiviankkurit Art.no. Nimike Kuva Pak Betoni/kivi ankkuri ø15, porareiän koko ø32 34mm 1 50 kpl * Betoni/kivi ankkuri ø20, porareiän koko ø51 53 mm 50 kpl * Betoni/kivi ankkuri ø26, porareiän koko ø61 63 mm 50 kpl Betoni/kivi ankkuri B15, porareiän koko ø36,5 38 mm 2 50 kpl Lyöntiankkuri DW ø15, porareiän koko ø kpl Lyöntiankkurin tuurna DW ø kpl Cembolt, ankkurointimassa 5 1 kpl Densoside 50 mm 6 10 m Densoside 100 mm 6 10 m Teräskartiot Uusiokäytettäviä teräskartioita vesitiiviin seinän valuun. Art.no. Nimike Pituus Muovipinnoitettu teräskartio ø mm Betonitulppa muovipintaiselle teräskartiolle Teräskartio ø mm * Teräskartio ø mm * Teräskartio ø mm 4. Betonikartio Kiinteään asennukseen betonikartio vesitiiviseen muotitukseen. Sopii 15mm muottisidetankoihin. Käytetään hitsattavien tankojen kanssa. (katso edeltävältä sivulta) Art.no. Nimike Pak Betonikartio kpl Tiivistysmansetti kpl 28

29 Muottisidetangot ja lisätarvikkeet Valuun jätettävät hylsyt Eri tyyppisiä hylsyjä kierteellä 15mm Dyvidag muottisidetangoille. Art.no. Nimike Sallittu kuormitus Pak * Hylsy ruostumaton. ø15 90 kn 100 kpl * Hylsy muovi ø15 25 kn 50 kpl Lisätarvikkeet Työvälineet muottisidetankojen ja muottilukkojen asentamiseen. Art.no. Nimike Kuva Epäkesko kiristysavain T-kiristys avain Dywidag muottiside tangolle 2 1. Muottivälikentanko, lasikuitu Lasikuituinen kierretanko halk., 15mm- ja 20mm Dywidag kierteellä. Halkaisija 25mm, valmistetaan omalla kierteellä! Art.no. Nimike Kuva Pituus Lasikuitutanko ø m * Lasikuitutanko ø m * Lasikuitutanko ø m Dywidag lukitusmutteri ø15, * Dywidag lukitusmutteri ø20/ Ø Kuusikulmamutteri ø15/70, 5 70 mm * Kuusikulmamutteri ø15/ mm * Teräskierretanko jatko mutterilla P=50 cm mm * Mutteri lasikuitutanko ø mm * Muunto mutteri ø25/ø15 DW mm Lasikuitutangolle laatta ø15, 120x120x * Laskiuitutangolle laatta ø25, 120x120x RST kierretangot Kierretanko ruostumattomasta ja haponkestävästä A4 luokan teräksestä. Art.no. Nimike Pituus * Ruostumaton kierretanko M10, lk. A4 5,8 m * Ruostumaton kierretanko M8, lk. A4 5,8 m * Ruostumaton kierretanko M8, lk. A4 3,0 m * Ruostumaton kierretanko M8, lk. A4 1,0 m * Ruostumaton kertakäyttö tanko päätynupilla 6,5mm valinnainen * Ruostumaton kertakäyttö tanko 8mm valinaninen * Epäkeskolukko GEKU, original 25 kpl * Ruostumaton Dywidag 15, lk. A4 6,0 *Ei varastotuote n. f i Tel mail: info@haucon.fi 29

30 Muottisidetangot & tarvikkeet Malthus kertakäyttö muottitankovälike Malthus muottivälike voidaan käyttää yhtä hyvin irtolaudoituksessa kuin kasettimuotin kanssa. Valikomassa Standardi muotevälike S, Vesitiivis VT sekä sokeli halkaisuun ISO jossa on laipat pitämään halkaisu eristeen paikoillaan. Valmistettu karkaistusta 6mm teräksestä jonka mitoitusvetolujuus on 14 kn sekä murtolujuus >20 kn. Art.no Nimike Mitta Pituus Pak Malthus välike S 22,5x10x22,5 10 cm 100 stk Malthus välike S 22,5x12x22,5 12 cm 100 stk Malthus välike S 22,5x15x22,5 15 cm 100 stk Malthus välike S 22,5x18x22,5 18 cm 100 stk Malthus välike S 22,5x20x22,5 20 cm 100 stk Malthus välike S 22,5x22x22,5 22 cm 100 stk Malthus välike S 22,5x25x22,5 25 cm 100 stk Malthus välike S 22,5x30x22,5 30 cm 100 stk Malthus välike S 22,5x35x22,5 35 cm 100 stk Malthus välike S 22,5x40x22,5 40 cm 100 stk Malthus välike S 22,5x45x22,5 45 cm 100 stk Malthus välike S 22,5x50x22,5 50 cm 100 stk Malthus välike S 22,5x55x22,5 55 cm 100 stk Malthus välike S 22,5x60x22,5 60 cm 100 stk S Malthus välike VT 22,5x15x22,5 15 cm 100 stk Malthus välike VT 22,5x18x22,5 18 cm 100 stk Malthus välike VT 22,5x20x22,5 20 cm 100 stk Malthus välike VT 22,5x25x22,5 25 cm 100 stk Malthus välike VT 22,5x30x22,5 30 cm 100 stk Malthus välike VT22,5x35x22,5 35 cm 100 stk Malthus välike VT 22,5x40x22,5 40 cm 100 stk Malthus välike VT 22,5x45x22,5 45 cm 100 stk Malthus välike VT 22,5x50x22,5 50 cm 100 stk Malthus välike VT 22,5x60x22,5 60 cm 100 stk VT Muottilukot Muottilukko kertakäyttösidetangoille. Art.no. Nimike Kuva Pak Malthus muottilukko 1 25 stk MUUT MALTHUS TANGOT TILAUKSEN MUKAAN! 30

31 Formbeklädnad Muottiverhoilu Muottikangas FORMTEX Käytetään valuverhoiluun kun betonipinnalta edellytetään korkeampaa laatua ja tiiveyttä, esim. sillat, tunnelit, lokasäiliöt, juomavesialtaat jne. Harson tarkoitus on kuivattaa pinnasta ylimääräinen kosteus ja ilman muodostaen kulutuskestävän lujan ja tiiviin pinnan. Saatavana tilauksesta eri mitoissa. Art.no. Nimike Leveys Pak * Formtex 4,0 4,0 m 50 m * Kiristysnauha * Asennusteippi * Asennusliima Verhoilukalvo Verhoilukalvolla voidaan tehdä esim. puu tai tiilikuviointi tukimuuriin, sokkeliin jne. Saatavilla kertakäyttöisenä sekä uusiokäyttöisenä. Art.no. Nimike Koko Pak * Kalkkikivikuvio kertakäyttöinen 0,95x0,69 m 25 kpl * Liuskekivikuvio kertakäyttöinen 1x1 m 20 kpl * Seeger solumuovi kertakäyttö matriisi 8 eri kuviota * Seeger kumi uusiokäyttö matriisi, 21 eri kuviota n. f i Tel mail: info@haucon.fi 31

32 Muottiöljyt ja tarvikkeet Muottiöljy Eri tyyppisiä muottiöljyjä kesä- ja talvikäyttöön. Art.no. Nimike Pak Kasviöljy Pieri Decobio VG-33, 25 l (Kesä käyttöön) 25 l Kasviöljy Pieri Decobio VG-33, 220 (Edullinen kesäkäyttöön) 220 l Vesipohjainen öljy, Pieri Aquarol TT l Vesipohjainen öljy, Pieri Aquarol TT31 25 l Kasviöljy Pieri Decobio S32, 25 l (soveltuu talvikäyttöön) 25 l Kasviöljy Pieri Decobio S32, 220 l (soveltuu talvikäyttöön) 220 l Vahapohjainen öljy Cire C-32 (-25C asti) 20 l Tartunta- ja jälkihoitoaineet. DPL 2002 ruiskutetaan suoraan kostean ja tuoreen betonin päälle ja DRC 6 asennetaan telalla ja penselillä ennen valamista muottipinnan päälle tartuntapinnaksi. Bro-Cure jälkihoito aineet ruiskutetaan tai telataan tuoreen betonin päälle. Bro- Cure tiiviste sekoitetaan vedellä ja vesipohjainen on valmis sekoite. Art.no. Nimike Pak Tartuntaaine Pieri DPL RB 2002 menekki n.3-4 m2/l 22 l Tartuntaaine Form Pieri DRC 6 menekki n.8-12m2/l 20 l Jälkihoitoaine Bro-Cure, tiivistemenekki n.12-15m2/l 19 l Jälkihoitoaine Bro-Cure, vesipojainen menekki n.12-15l 25 l Muottiöljyn ruisku, Gloria Ruisku on valmistettu ruostumattomasta materiaalista ja varustettu 1.2m pitkällä paineletkulla, painemittarilla sekä varoventiilillä. Art.no. Nimike Tilavuus Pak Muottiöljyruisku Gloria l 1 kpl Teleskoopiputki Gloria, 1-2 m 1 kpl Suutin öljylle no kpl Suutin jälkihoito aineelle nr kpl Pidennysputki Gloria, 1 m 1 kpl Muottiöljytela 1 kpl Muottiöljymohairtela 1 kpl Tynnyrikärryt ja tarvikkeet. Art.no. Nimike Kuva Tynnyrikehto Hana * Tynnyrikärry * Tynnyriteline * Siirtopumppu *Ei varastotuote

33 Formbeklädnad Pelarform av papp HauCon pilarimuotit Pyöreä kartonkimuotti Pyöreä kartonkimuotti jolla saadaan yhtenäinen sileä pinta. Muotissa on repimisnauha yksinkertaiseen muotin purkuun. Vakio pituus 3m mutta tilauksesta saa myös muita pituuksia. Art.no. Nimike Pilarimuotti 200mm pyöreä Pilarimuotti 250mm pyöreä Pilarimuotti 300mm pyöreä Pilarimuotti 350mm pyöreä * Pilarimuotti 400mm pyöreä * Pilarimuotti 450mm pyöreä * Pilarimuotti 500mm pyöreä * Pilarimuotti 600mm pyöreä Nelikulma kartonkimuotti Nelikulma pilarimuotti solumuovituennalla. Vakio pituus 3m, tilauksesta muita pituuksia. Art.no. Nimike Sisämitta * Pilarimuotti 200x Pilarimuotti 250x Pilarimuotti 300x * Pilarimuotti 350x * Pilarimuotti 400x * Pilarimuotti 500x500 Muottiputki Pahvinen putki pilarin tai anturan valuun. Art.no. Nimike Halkaisija Seinämä Pituus * Muottiputki 150/ mm 4,0 mm 1,2 m * Muottiputki 150/ mm 4,0 mm 1,5 m * Muottiputki 150/ mm 4,0 mm 2,9 m * Muottiputki 200/ mm 4,0 mm 2,9 m * Muottiputki 200/ mm 4,0 mm 1,2 m * Muottiputki 250/ mm 4,0 mm 2,9 m * Muottiputki 300/ mm 4,5 mm 2,9 m * Muottiputki 400/ mm 5,0 mm 2,9 m * Muottiputki 500/ mm 5,5 mm 2,9 m * Muottiputki 600/ mm 6,0 mm 2,9 m Muottituki kiinnike Kiristysremmi jossa on kiinnike muottitukea varten. Art.no. Nimike Muottituki kiinnike n. f i Tel mail: info@haucon.fi 33

34 HauCon läpivientimuotit HauCon Peltiläpivientimuotti Peltiläpivientimuottit valmistetaan galvanoidusta 0.5mm paksusta pellistä. Muotteja valmistetaan sekä pyöreänä että neliskulmaisina. Muotit voidaan tilata kiinteällä pohjalla, avattavalla kannella sekä kiinnityspannalla. Neliskulmaiset muotit valmistetaan täysin asiakkaan toiveiden mukaan artikkeli koodilla Myös muita kokoja ja malleja saatavilla kyselyn mukaan! Halkaisija Art.no. Pituus Art.no. Pituus ø100 mm * <500 mm * mm ø120 mm * <500 mm * mm ø140 mm * <500 mm * mm ø150 mm * <500 mm * mm ø160 mm * <500 mm * mm ø200 mm * <500 mm * mm ø220 mm * <500 mm * mm ø250 mm * <500 mm * mm ø300 mm * <500 mm * mm ø350 mm * <500 mm * mm ø400 mm * <500 mm * mm ø500 mm * <500 mm * mm ø600 mm * <500 mm * mm HauCon läpivientimuottirulla Muotti joka toimtetaan 10metrin rullissa, asennetaan ja leikataan muotoon asennuspaikalla. Muotissa on taittokohdat per 5cm. Art.no. Nimike Korkeus Pak * Läpivientimuotti mm 10 m * Läpivientimuotti mm 10 m Läpivientimuotti mm 10 m Läpivientimuotti mm 10 m Läpivientimuotti mm 10 m Läpivientimuotti mm 10 m * Läpivientimuotti mm 10 m * Läpivientimuotti mm 10 m 34
