Kotikäyttöön m 2. Huvilalle, liiketiloihin, toimistoihin ja laboratorioihin. Samanaikaisesti kaksi käyttäjää

Transkriptio

1 Kotikäyttöön Huvilalle, liiketiloihin, toimistoihin ja laboratorioihin Putkiliitännät oikealle tai vasemmalle Tecno Star Dual imuyksikkö automaattipuhdistuksella Helppokäyttöinen pölysäiliö Järjestelmän hallintapaneeli Samanaikaisesti kaksi käyttäjää m 2 28

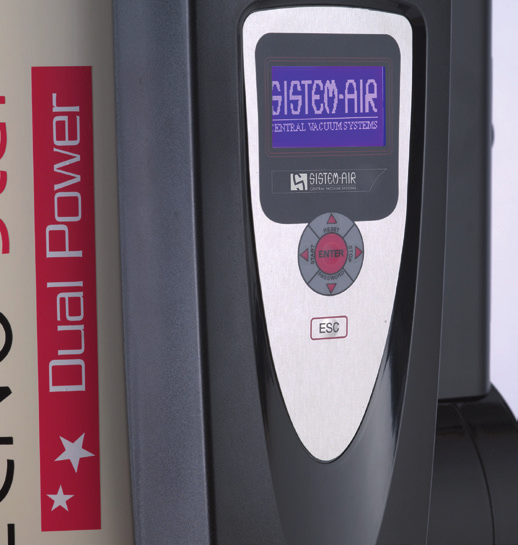

2 Tuotevalikoima TECNO Star Dual Power kotikäyttöön ammattilaisen työkaluilla Energy saving ENERGIAN SÄÄSTÖ Yksikkö voi säästää jopa 7 % energiaa säilyttäen kuitenkin saman imutehon. FIKSU HALLINTAOHJELMA Tecno Star Dual Power -yksikkö tarjoaa saman edistyksellisen hallintaohjelman kuin Tecno R-Evolution -sarja. Se sisältää monia eri Sistem Airin asettamia turvallisuustoimia, joita käyttäjä voi itse muokata tarpeidensa mukaisesti. HALLINTAOHJELMAN TARKKUUS Laitteessa olevat anturit mittaavat laitteen toimintoja jatkuvasti ja välittävät tiedot sisäiselle mikroprosessorille. Jos toimintahäiriö ilmenee, näytölle ilmestyy vian aiheuttaja ja ohjeet, joita seuraamalla imuyksikkö on käyttökunnossa. AUTOMAATTINEN PUHDISTUS LISÄVARUSTEENA Laitteen automaattipuhdistus-toiminto on saatavana lisävarusteena. Se voidaan asettaa laitteeseen joko asennuksen aikana tai myöhemmin ilman lisäasennuksia. Ominaisuudet IP20 jopa 2 käyttäjää samanaikaisesti TECNO Star Dual Power -imuyksikkö soveltuu kiinteistöihin, joiden siivottava pinta-ala on enintään 450 m 2. Putkiston halkaisija on 50/63 mm ja imuaukon 63 mm. Keskeiset ominaisuudet: - luotettava ja turvallinen valinta. Lämpösuoja ja Soft Start -järjestelmä kontrolloi yksikköä jos häiriöitä ilmenee; - Turbo -toiminnolla molemmat moottorit käynnistyvät samaan aikaan; - käyttäjäystävällinen näyttö; - laite on päällystetty iskunkestävällä materiaalilla, joten sitä voidaan säilyttää vaikka kellarissa; - helposti avattava metallinen pölysäiliö. MALLI Max. imurasioita Käyttäjien lukumäärä Kokonaispinta-ala Ylläpitotietokone Pölysäiliön tilavuus (l) Suodattimen pinta-ala (cm 2 ) Virtalähde (V ac) Moottorin teho (kw) Ilmansiirto max. (m 3 /h) *Max 350 m² **Max 450 m² TECNO STAR Dual Power KYLLÄ /240 1,3x2 390 (*)kahdella erillisellä etäkäynnistyksellä; (**) yhdellä etäkäynnistyksellä 29

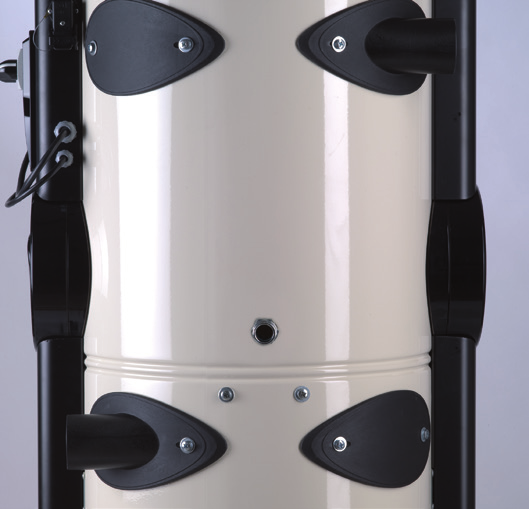

3 Kotikäyttöön Huviloille, liiketiloihin, toimistoihin ja laboratorioihin TEKNISET OMINAISUUDET Tecno Star Dual Power keskuspölynimurit on suunniteltu ja valmistettu kaikkien voimassaolevien sääntöjen ja Euroopan direktiivien mukaisesti. Tuotteissa on panostettu toiminnallisuuteen, tehoon ja käyttömukavuuteen. Keskeiset ominaisuudet: - putkiston liitäntä oikealta tai vasemmalta puolelta; - ylläpitotietokone neuvoo esim. milloin pölysäiliö tulee tyhjentää, suodatinpatruuna vaihtaa tai moottori huoltaa; - äänieristetty moottorin suoja; - suodatinpatruuna (pölyluokka M, polyesteri, pestävä); - pyörillä liikuteltava, tilava pölysäiliö; - 1-vaiheinen sähkömoottori harjoilla ja suoralla jäähdytyksellä; - lämpösuoja sammuttaa moottorin automaattisesti ongelmatilanteissa; 8 Paine-anturi 9 Piirikortti Ylläpito-tietokone 1 10 Suoja Pöysäiliön avaus 2 11 Moottorin runko 12 Ilmanottoaukko 13 Pääkytkin 14 Lämpöantura Suodatin 3 15 Jännite- ja etäkäynnistyskaapelit Suodatinpatruuna 4 Kahva 5 16 Imuaukko Tukijalat 6 17 Ilmanohjain 18 Pölysäiliö Pyörät 7 30

4 Tuotevalikoima MITAT JA TEKNISET TIEDOT TECNO Star Dual Power -sarja Malli Ylläpito-tietokone TECNO Star Dual Power TS KYLLÄ B G H (suositeltu) D E C IMUYKSIKÖN ASENTAMINEN A Putkiston halkaisija Ø mm 63 Ilmanottoaukon halkaisija Ø mm 63 Suojaluokka IP 20 Virtalähde V ac 220/240 Taajuus Hz 50/60 Moottorin teho kw 1,3x2 Nimellisvirta A 12 Imurasialiitäntä V dc 12 Ilmansiirto max. m 3 /h 390 Suodattimen pinta-ala cm Pölysäiliön tilavuus l 62 Ilmanottoaukko Poistoilman äänenvaimennin KYLLÄ Paino kg 55 Mitta A (kuvassa) mm 615 Mitta B (kuvassa) mm 633 Mitta C (kuvassa) mm 1369 Mitta D (kuvassa) mm 773 Mitta E (kuvassa) mm 450 Mitta G (kuvassa) mm 745 Mitta H (kuvassa) mm 500 Äänenvoimakkuus, 1 moottori db(a) 64 Äänenvoimakkuus, 2 moottoria db(a) 69 HUOM: Ilmoitettu äänenvoimakkuus on nimellinen. Lopullinen äänenvoimakkuus saattaa vaihdella hieman ympäröivästä tilasta tai asennuksesta riippuen. EI Imuyksikköä ei tarvitse erikseen asentaa. Laite tulee kuitenkin sijoittaa tilaan, joka täyttää alla olevat vaatimukset: - täysin tasainen lattiapinta; - laite ei saa altistua tärinälle. Lisäksi on tärkeää, että lattiapinta on hyvässä kunnossa, jotta laitteesta ei tule epävakaata. Poistoaukon ritilä Ø 63 mm äänenvaimennin LIITTÄMINEN PUTKISTOON: Putkiston liittäminen imuyksikköön voidaan tehdä joko oikealta tai vasemmalta puolelta. Poistoputki Tuloputki 31

5 Professional and industrial range: Affinities of the different models ENGINEERING, SIMPLIFICATION AND RATIONALIZATION: three concepts which involve a long project The new professional range by Sistem Air was born with a specific engineering project to give an answer to all market requirements and challenges. PRODUCT ENGINEERING: all new products of Sistem Air are conceived to offer an extreme standardisation of components, greatly increasing the reliability and quality of the products, to establish a new market improvement. PRODUCT SIMPLIFICATION: this means an increase in the ease of use not only for the end user but also and above all during the installation phase. The new electronic control system, which is a standard equipment on the whole professional and industrial range, is able to detect automatically, without using any resistive dividers or specific control panels, the total simultaneous users working on the network. POWER RATIONALIZATION: the new software package and the new electronic board installed on all new central vacuum units are able to assure to the end user the best possible performance at the desired suction power. In this way the motors consume just the necessary energy supply able to grant the requested performance without any wastes. Why ENERGY SAVING is important Energy saving The new product range of Sistem Air has been specifically conceived to significantly reduce the environmental impact both during production and use. The whole professional and industrial range is fitted with a very sophisticated electronic system able to assure the necessary energy supply to the motors, with a considerable energy saving compared to the past. 32
