1 KYLMÄKALUSTE CRONO Asennus- ja käyttöohjeet S/N: Rev.: , , , , , , , , ,

2

3 Hyvä asiakkaamme, Onnittelumme, että valitsitte Metos-laitteen palvelemaan keittiötoimintojanne. Teitte hyvän valinnan. Teemme parhaamme, jotta Teistäkin tulisi tyytyväinen Metos-asiakas, niinkuin tuhansista asiakkaistamme ympäri maailmaa. Tutustukaa huolellisesti tähän käsikirjaan. Käsikirjassa kerrotaan oikeista, turvallisista ja tehokkaista käyttötavoista, joilla laitteesta saa parhaan mahdollisen hyödyn. Oikeudet teknisiin muutoksiin pidätetään. Tarvitessanne huoltoa tai teknistä apua, ilmoittakaa meille jo ensimmäisellä kerralla laitteen valmistenumero, joka löytyy laitteessa olevasta tuotekilvestä. Se nopeuttaa Teidän palveluanne. Täyttäkää allaoleville viivoille valmiiksi lähimmän Metos-huoltopisteen yhteystiedot, niin asiointinne on nopeaa ja vaivatonta. METOS TEAM Metos-huollon puhelinnumero: Yhteyshenkilö:

4

5 Rev. 1. Yleistä Käsikirjassa käytetyt merkinnät Laitteessa käytetyt merkinnät Laitteen ja käsikirjan yhteenkuuluvuuden tarkistus Turvaohjeet Turvallinen käyttö Laitteen poistaminen käytöstä ja hävittäminen Toiminnallinen kuvaus Laitteen käyttötarkoitus Rakenne Toimintaperiaate Käyttökytkimet ja merkkivalot Hälytykset ja virheilmoitukset Käyttöohjeet Ennen käyttöönottoa Käyttö Tuotteiden säilytys Käytön jälkeen Puhdistus Määräaikaistarkistukset Poistettaessa laite väliaikaisesti käytöstä Asennus Laitteen käsittely ja kuljetus Laitteen poistaminen pakkauksesta ja sijoittaminen paikoilleen Sähköliitäntä Vianetsintä Varaosat Tekniset tiedot... 17

6 Rev.

7 Yleistä 1. Yleistä Tutustu huolellisesti tämän ohjeen sisältöön, koska siinä on tärkeää tietoa laitteen oikeasta, tehokkaasta ja turvallisesta asentamisesta, käytöstä ja huoltamisesta. Säilytä tämä ohje huolellisesti mahdollisia muitakin käyttäjiä varten. Tämän laitteen asennus on suoritettava valmistajan antamien ohjeiden mukaisesti paikallisia ohjeita ja määräyksiä noudattaen. Laitteen saa liittää sähköverkkoon ainoastaan tarvittavan ammattipätevyyden omaava henkilö. Tämän laitteen käyttäjät tulee perehdyttää laitteen oikeaan ja turvalliseen käyttöön. Kytke laite pois päältä, mikäli se vikaantuu tai toimii normaalista poiketen. Käytä laitteen huoltamiseen valmistajan valtuuttamaa huoltoliikettä sekä alkuperäisiä varaosia. Mikäli yllä olevia ohjeita ei noudateta, saattaa laitteen turvallisuus vaarantua. 1.1 Käsikirjassa käytetyt merkinnät Tämä kuvio kertoo tilanteesta, jossa saattaa esiintyä vaaratekijä. Annettuja ohjeita on noudatettava, jotta tapaturman vaaraa ei syntyisi. Tämä kuvio kertoo oikeasta suoritustavasta, jolla huonon lopputuloksen, laitevaurion tai vaaran mahdollisuus vältetään. Tämä kuvio kertoo käyttösuosituksista ja vihjeistä, joilla laitteesta saadaan paras mahdollinen hyöty. 1.2 Laitteessa käytetyt merkinnät Tämä kuvio laitteen osassa kertoo, että osan takana on jännitteellisiä komponentteja. Tällaisen osan saa irroittaa ainoastaan henkilö, jolla on sähkölaitteiden asentamiseen ja huoltamiseen tarvittava ammattipätevyys. 1.3 Laitteen ja käsikirjan yhteenkuuluvuuden tarkistus Laitteen arvokilvessä on laitteen sarjanumero. Mikäli laitteen ohjeet ovat kadonneet, valmistajalta tai hänen paikalliselta edustajaltaan voi tilata uudet ohjeet. Tällöin tulee ehdottomasti ilmoittaa laitteen arvokilvessä oleva sarjanumero. 1

8 Turvaohjeet 2. Turvaohjeet 2.1 Turvallinen käyttö Varmista ennen sähköverkkoon kytkemistä, että verkon jännite ja taajuus ovat samat kuin arvokilvessä ilmoitetut. Laite on suositeltavaa kytkeä vikavirtasuojakytkimen (30 ma) kautta. Kytke laite aina irti verkosta ennen puhdistus- ja huoltotoimenpiteitä katkaisemalla virta pääkytkimestä ja irrottamalla liitäntäjohto pistorasiasta. Älä työnnä ruuvitalttaa tai muita esineitä puhaltimen suojaritilän läpi. Älä koske sähköosiin märin käsin tai ollessasi paljain jaloin. Älä peitä laitteen ilmanottoaukkoja. Älä jätä vettä seisomaan kylmäaltaaseen, vaan kuivaa se sienellä. Tulipalon sattuessa älä käytä vettä vaan CO2-sammutinta ja jäähdytä koneisto mahdollisimman nopeasti. Laitteen turvalaitteiden poistaminen, ohittaminen ja muuttaminen on kielletty. 2.2 Laitteen poistaminen käytöstä ja hävittäminen Laitteen palveltua taloudellisen elinikänsä loppuun on sen hävittämisessä noudatettava voimassa olevia paikallisia määräyksiä ja ohjeita. Laite saattaa sisältää ympäristölle haitallisia aineita/materiaaleja sekä kierrätettäviä materiaaleja. Haitallisten aineiden oikea hävittäminen ja kierrätettävien materiaalien hyödyntäminen tapahtuu parhaiten käyttämällä alan ammattityövoimaa apuna. 2

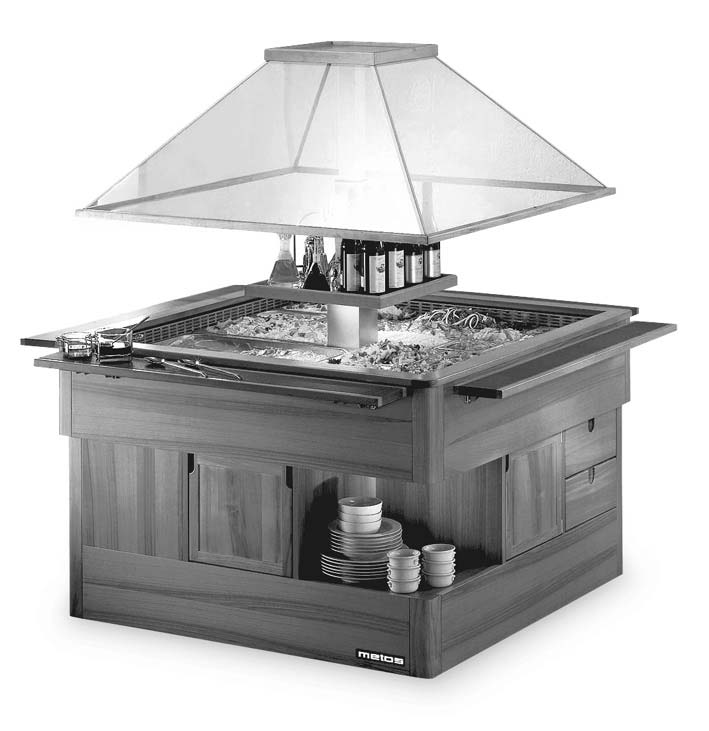

9 Toiminnallinen kuvaus 3. Toiminnallinen kuvaus 3.1 Laitteen käyttötarkoitus 3.2 Rakenne Tämä kylmäkaluste on suunniteltu elintarvikkeiden säilytykseen. Laite on varustettu alaslaskettavalla suojakuvulla. Tämä ominaisuus edesauttaa elintarvikkeiden kylmäsäilytystä ja parantaa laitteen energiataloudellisuutta. Elintarvikkeiden kanssa kosketuksiin joutuvat osat on valmistettu ruostumattomasta teräksestä AISI 304. Kalustetta on saatavana kahta eri jalustamallia: laatikoilla ja kaapeilla varustettuna tai ilman. Aputasot tulee tilata erillisinä. Niitä on saatavana 160 mm:n tai 240 mm:n levyisinä. 3

10 Toiminnallinen kuvaus 3.3 Toimintaperiaate Käyttökytkimet ja merkkivalot Asetuspainike/hälytys 2. Lämpötilanäyttö 3. Lisäyspainike/kompressori käynnissä 4. Vähennyspainike/sulatus käynnissä 5. Valokytkin (keltainen) 6. Pääkytkin (vihreä) 7. Kuvun nosto/laskupainike Käynnistys Paina pääkytkintä (6), jolloin vihreä valo syttyy osoittaen laitteen olevan päällä. Lämpötilan säätö Asetuspainiketta (1) painamalla näyttöön ilmestyy lämpötilan asetusarvo. Voit muuttaa lämpötila-asetusta painikkeiden (3) ja (4) avulla 5 sekunnin sisällä painikkeiden painamisesta. Uusi arvo tallentuu muistiin automaattisesti 5 sekunnin kuluessa viimeisestä muutoksesta. Sulatus Höyrystimen sulatus tapahtuu automaattisesti joka 8. tunti ja sen maksimikesto on 45 minuuttia. Sulatus voidaan tarvittaessa käynnistää manuaalisesti pitämällä painiketta (4) painettuna yli 3 sekuntia. 4

11 Toiminnallinen kuvaus Hälytykset ja virheilmoitukset E0 vilkkuu: altaan lämpötilan tuntoelinvika E1 vilkkuu: höyrystimen tuntoelinvika LO vilkkuu: alhaisen lämpötilan hälytys HI vilkkuu: korkean lämpötilan hälytys EE: ohjainyksikön muistivirhe ED vilkkuu: sulatus riittämätön DF vilkkuu: sulatus käynnissä 5

12 Käyttöohjeet 4. Käyttöohjeet 4.1 Ennen käyttöönottoa 4.2 Käyttö Pese kylmäaltaan sisäpinnat ja varusteet neutraalia pesuainetta ja kosteaa puhdistusliinaa käyttäen. Kylmäaltaan alla oleva astia on tarkoitettu pienten lauhdevesimäärien keräämiseen. Älä koskaan käytä vesisuihkua altaan sisäosan pesuun. Laitteen suojakuvun päälle ei saa laittaa painavia esineitä. Älä kaada kylmäaltaaseen minkäänlaista nestettä, koska tämä voi aiheuttaa laitteessa toimintahäiriöitä Tuotteiden säilytys 4.3 Käytön jälkeen Saadaksesi laitteesta parhaimman hyödyn noudata seuraavia ohjeita: Älä sijoita laitetta lämpimään ympäristöön (yli +38 C). Ruokatavaroiden tulee olla jääkaappiviileitä kalusteeseen asetettaessa. Älä aseta laitteeseen kuumia tai höyryäviä ruokia. Pidä suojakupu suljettuna aina kun se on mahdollista. Laita tuotteet kylmäaltaaseen vasta kun laite on saavuttanut oikean toimintalämpötilansa. Sammuta valot silloin kun niitä ei tarvita Puhdistus Laitteen säännöllinen puhdistus ja hoito takaavat sen pitkäaikaisen toiminnan ja hyvän suorituskyvyn. Irrota laitteen liitäntäjohto pistorasiasta aina ennen puhdistusta. Laitteen suojuksia ja turvalaitteita (ritilät, tarrat jne.) ei saa poistaa. 6

13 Käyttöohjeet Päivittäinen puhdistus Puhdista laitteen ulkopinnat pyyhkimällä huolellisesti puupinnoille tarkoitetulla puhdistusaineella. Älä käytä klooripohjaisia tai hankaavia aineita äläkä naarmuttavia työvälineitä. Jotta likaa ei kertyisi kylmäaltaaseen, puhdista kylmäaltaan sisäpinnat neutraalilla pesuaineella, joka ei sisällä klooria tai hankaavia ainesosia. Poista mahdolliset ruokajäämät pyyhkimällä neutraalilla pesuaineella. Voit käyttää apuna puu- tai muovilastaa. Pyyhi lopuksi kostealla liinalla ja kuivaa huolellisesti. Puhdista muovinen suojakupu neutraalilla pesuaineella; älä käytä klooripohjaisia, alkoholipitoisia tai hankaavia aineita. Kylmäaltaan puhdistuksessa ei saa käyttää vesisuihkua, koska tämä voi aiheuttaa laitteessa toimintahäiriöitä Määräaikaistarkistukset Tarkista, että sähköpistoke on kunnolla pistorasiassa. Tarkista, että laitteen lähellä ei ole lämmönlähteitä. Tarkista, että lauhdutin ei ole tukkeutunut pölystä. Tarvittaessa kutsu huolto. Tarkista, että kondenssiveden poistoletku on haihdutusastiassa. Kylmäkoneiston puhdistus sekä nostolaitteen ruuvien ja kiinnikkeiden tarkastus on tehtävä koulutetun ammattihenkilöstön toimesta Poistettaessa laite väliaikaisesti käytöstä Käännä pääkytkin 0-asentoon. Irrota pistoke pistorasiasta. Poista kaikki elintarvikkeet kylmäaltaasta. Puhdista kylmäallas huolellisesti. Jätä suojakupu raolleen, jotta ilma pääsee kiertämään ja estää homeen ja pahojen hajujen muodostumisen. 7

14 Asennus 5. Asennus 5.1 Laitteen käsittely ja kuljetus Laitetta on käsiteltävä varovasti. Laitetta pakkauksineen on säilytettävä kuivassa tilassa eikä sitä saa altistaa sateelle. Laitetta nostettaessa on käytettävä haarukkatrukkia pitäen huolta tasapainosta. Pakkausmateriaalit on hävitettävä paikallisten jätehuoltomääräysten mukaisesti. Crono-kylmäkalusteita ei voi pinota. 5.2 Laitteen poistaminen pakkauksesta ja sijoittaminen paikoilleen 5.3 Sähköliitäntä Pura laite pakkauksesta varovasti. Varmista, että laitteen asennusalusta on tasainen. Säädä laite suoraan vesivaa an ja säätöjalkojen avulla. Varmista ennen sähköverkkoon kytkemistä, että verkon jännite ja taajuus ovat samat kuin arvokilvessä ilmoitetut. Nimellisjännitteen sallittu vaihtelu on +/- 10 %. Laite on kytkettävä maadoitettuun pistorasiaan. Laite tulee suojata ylikuormitus- ja oikosulkutilanteilta kytkemällä se oikein mitoitetuilla sulakkeilla ja mahdollisesti vikavirtasuojalla (30 ma) varustettuun sähkönsyöttöön. 8

15 Vianetsintä 6. Vianetsintä Jos laite ei toimi odotetulla tavalla, tarkista seuraavat asiat: ONGELMA Laite lakkaa toimimasta Lämpötila laitteen sisällä ei ole riittävän alhainen Laite on liian äänekäs TOIMENPITEET Varmista, että pistotulppa on kunnolla pistorasiassa. Tarkista, että laitteen lähellä ei ole lämmönlähteitä. Tarkista, että lauhduttimen ilmanvaihtoaukot eivät ole tukossa. Tarkista, ettei laite ota kiinni toiseen kohteeseen. Jos vika ei korjaannu näillä toimenpiteillä, ota yhteys huoltoon. Muista tällöin ilmoittaa vian laatu laitteen sarjanumero, joka löytyy arvokilvestä. Arvokilpi sijaitsee kylmäkoneiston läheisyydessä. 9

16 Vianetsintä 10

17 Tekniset tiedot 8. Tekniset tiedot Kylmäputkikaavio Kytkentäkaavio Mittakuva 17

18 Tekniset tiedot Kylmäputkikaavio Selitys 1 Kompressori 2 Lauhdutin 3 Haihdutuskierukka 4 Kapillaariputki 5 Höyrystin 18

19 B1 Kytkentäkaavio

20 Tekniset tiedot L N PE B1 H H1 IG I1 M1 M2 M5 S T2 W C1 G Selitys Vaihe Neutraali Maadoituspiste Tuntoelin NTC Virran merkkivalo Valaistuksen merkkivalo Pääkytkin Kytkin Kompressori Puhallin, lauhdutin Moottori, kuvun nosto ja lasku Sytytin Kuristin Loisteputki Kytkin, kuvun nosto ja lasku Termostaatti 20

21 Tekniset tiedot Mittakuva

22 Tekniset tiedot Määre Arvo Ulkomitat WxDxH 1362x1362x1767 mm Kapasiteetti 4 x GN 2/1 Ilmastointiluokka N Lämpötila-alue C Kylmäteho 797 W Kylmäaine R134a Sähköteho 470 W Virta 2,6 A Kylmäjärjestelmä Painovoimainen Paino 218 kg Sähköliitäntä ~250V 16A 50Hz Puuverhous Pähkinäpuu Tammi 22
