Dialux-koulutus valaistuslaskentaohjelma ver osa: Peruskäyttö. Tampereen ammattikorkeakoulu Pirkko Harsia DIALUX

Transkriptio

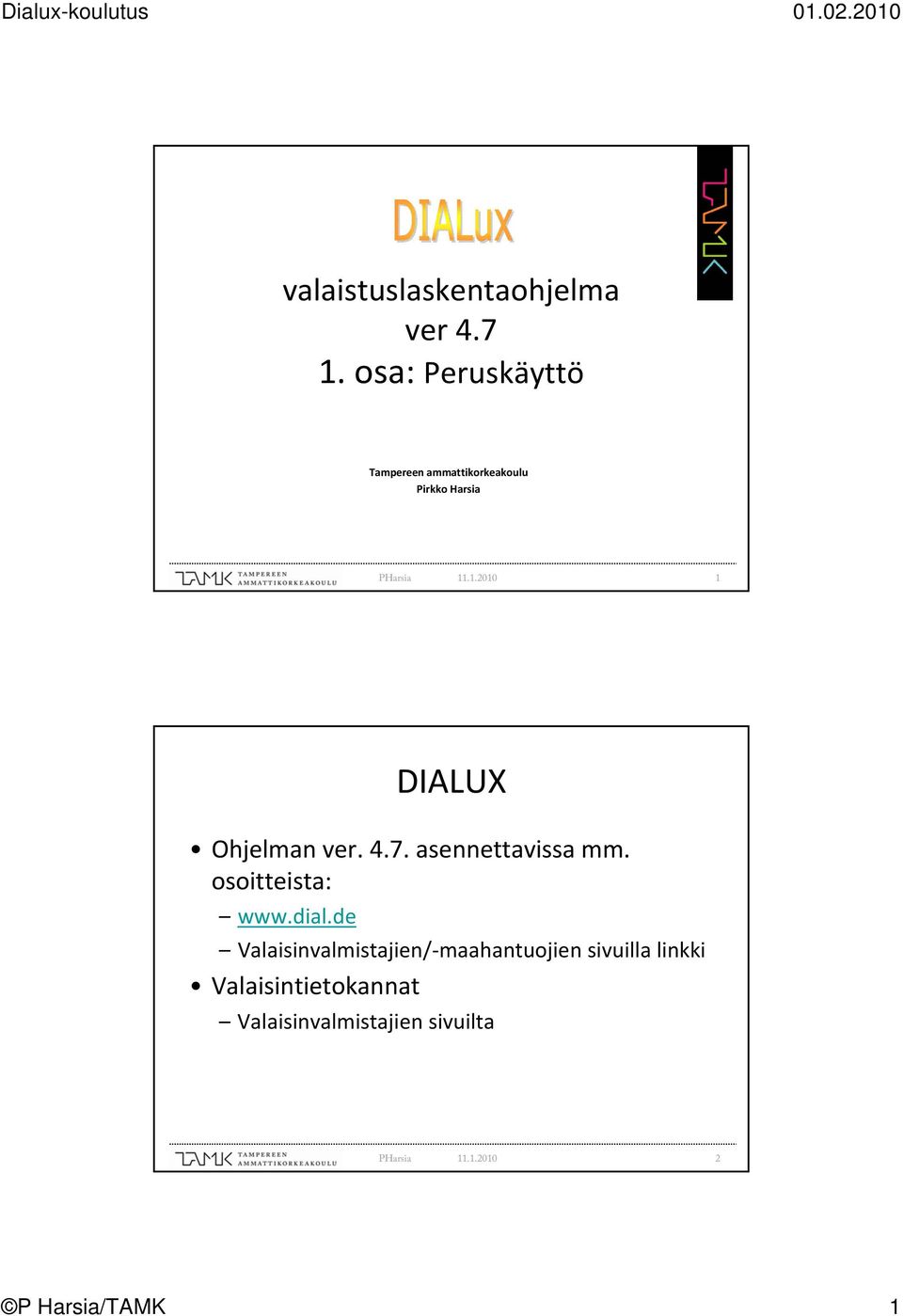

1 valaistuslaskentaohjelma ver osa: Peruskäyttö Tampereen ammattikorkeakoulu Pirkko Harsia 1 DIALUX Ohjelman ver asennettavissa mm. osoitteista: Valaisinvalmistajien/ maahantuojien sivuilla linkki Valaisintietokannat Valaisinvalmistajien sivuilta 2 P Harsia/TAMK 1

2 Laskentaprojektin valinta Ohjelman aloitussivu Avustajien avulla pikalaskenta keskimääräinen valaistusvoimakkuus symmetrinen valaisinsijoittelu Aloitusdialogin ohitus 3 Ohjelman näkymä Asetusikkuna (projektipäällikkö) Opas Hakemistoikkuna CAD-ikkuna Eri suunnitteluvaiheiden valinta 4 P Harsia/TAMK 2

3 Projektin eri vaiheiden lehdet Täältä voit aktivoida hakemistopuusta eri komponentit : - tila - huonekalut - valaisimet - laskentatasot Huonekalut Laskentatasot Katon vinous yms Pintojen värija materiaalimääri ttely Valaisinvalinnat Laskentatulokset 5 Hakemistoikkuna Kaikki tilan tiedot omina tiedostoina Kansio aukeaa + merkistä Valittuna ensimmäinen välilehti 6 P Harsia/TAMK 3

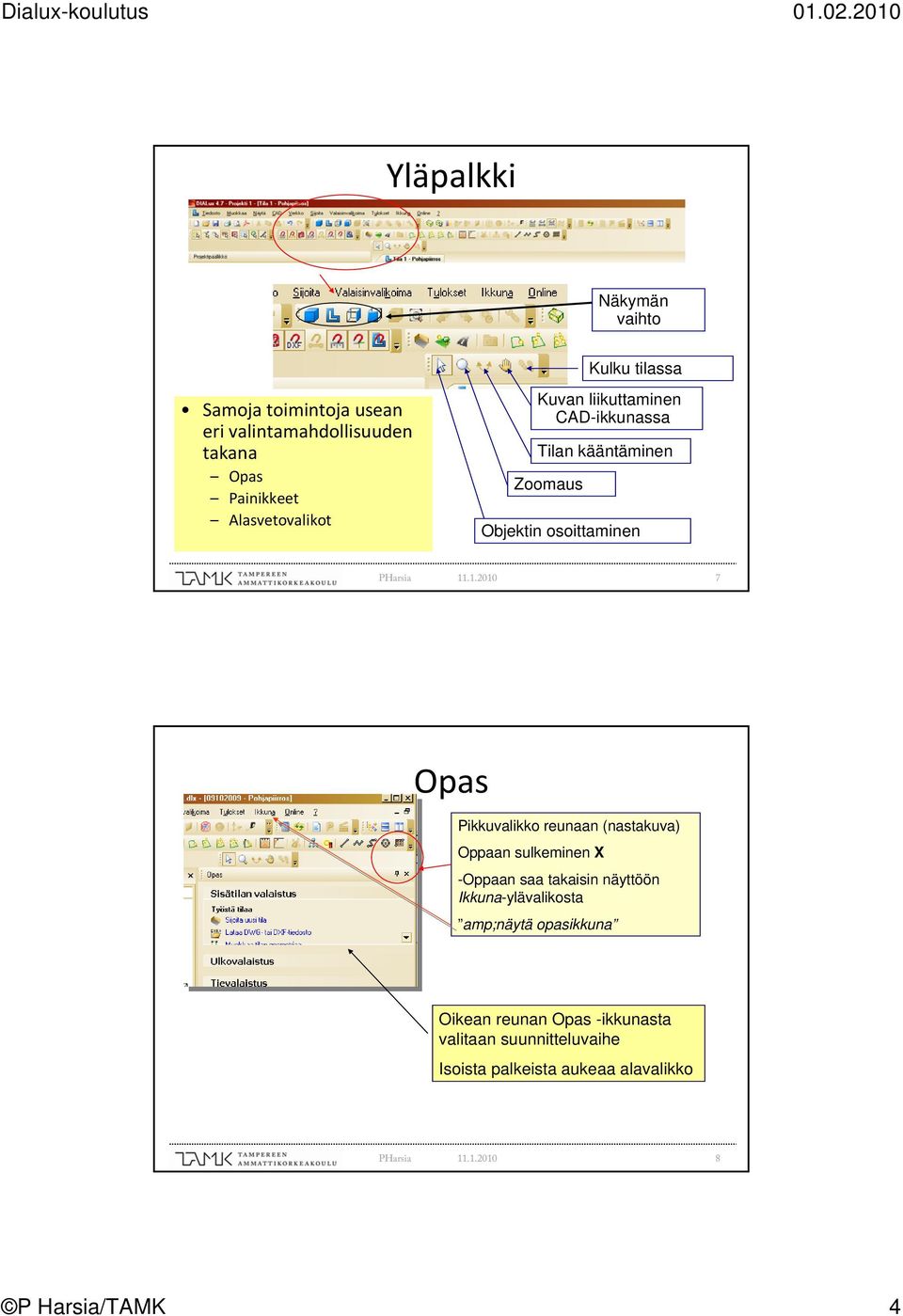

4 Yläpalkki Näkymän vaihto Kulku tilassa Samoja toimintoja usean eri valintamahdollisuuden takana Opas Painikkeet Alasvetovalikot Kuvan liikuttaminen CAD-ikkunassa Tilan kääntäminen Zoomaus Objektin osoittaminen 7 Opas Pikkuvalikko reunaan (nastakuva) Oppaan sulkeminen X -Oppaan saa takaisin näyttöön Ikkuna-ylävalikosta amp;näytä opasikkuna Oikean reunan Opas -ikkunasta valitaan suunnitteluvaihe Isoista palkeista aukeaa alavalikko 8 P Harsia/TAMK 4

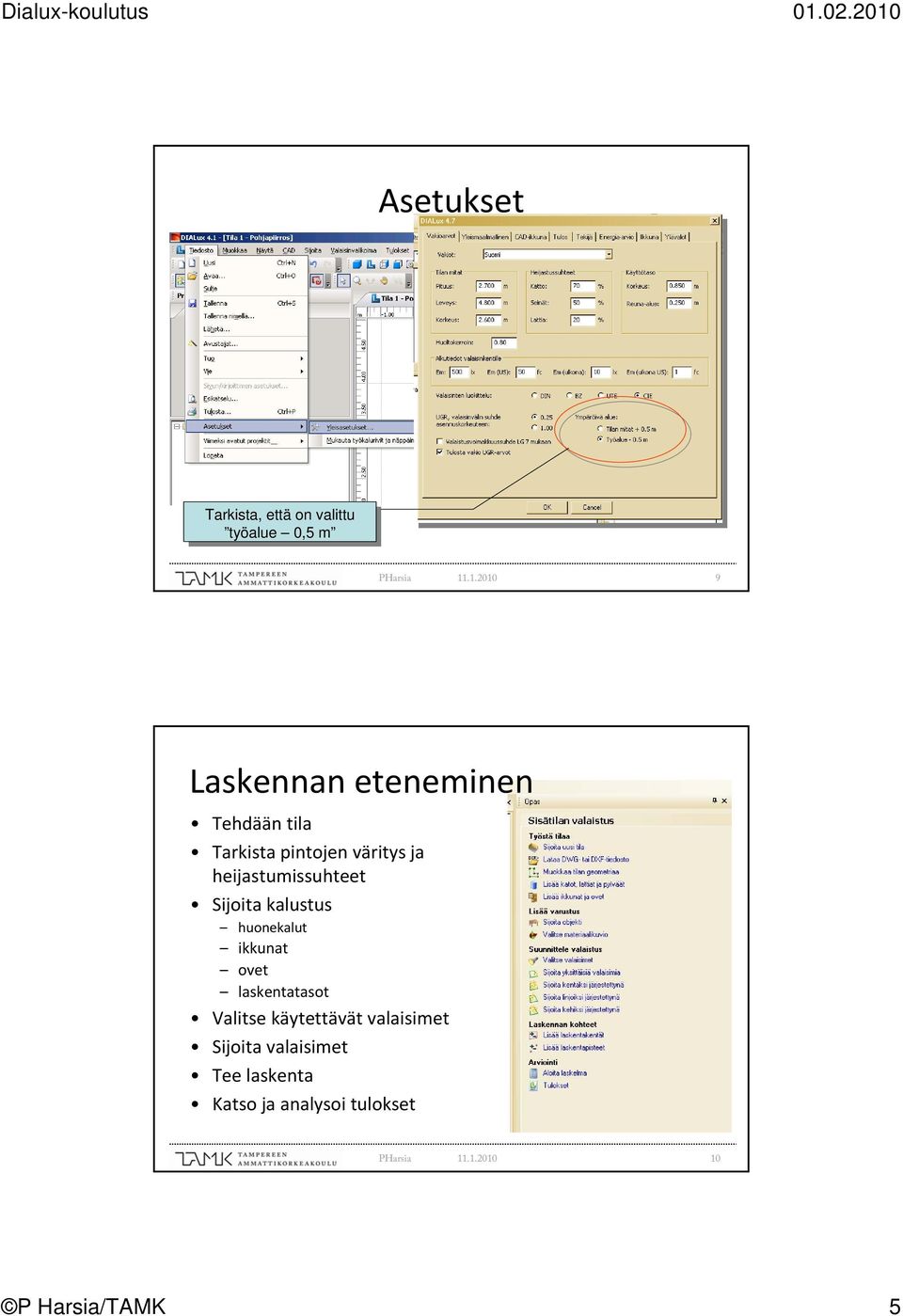

5 Asetukset Tarkista, että ettäon on valittu valittu työalue 0,5 0,5 m m 9 Laskennan eteneminen Tehdään tila Tarkista pintojen väritys ja heijastumissuhteet Sijoita kalustus huonekalut ikkunat ovet laskentatasot Valitse käytettävät valaisimet Sijoita valaisimet Tee laskenta Katso ja analysoi tulokset 10 P Harsia/TAMK 5

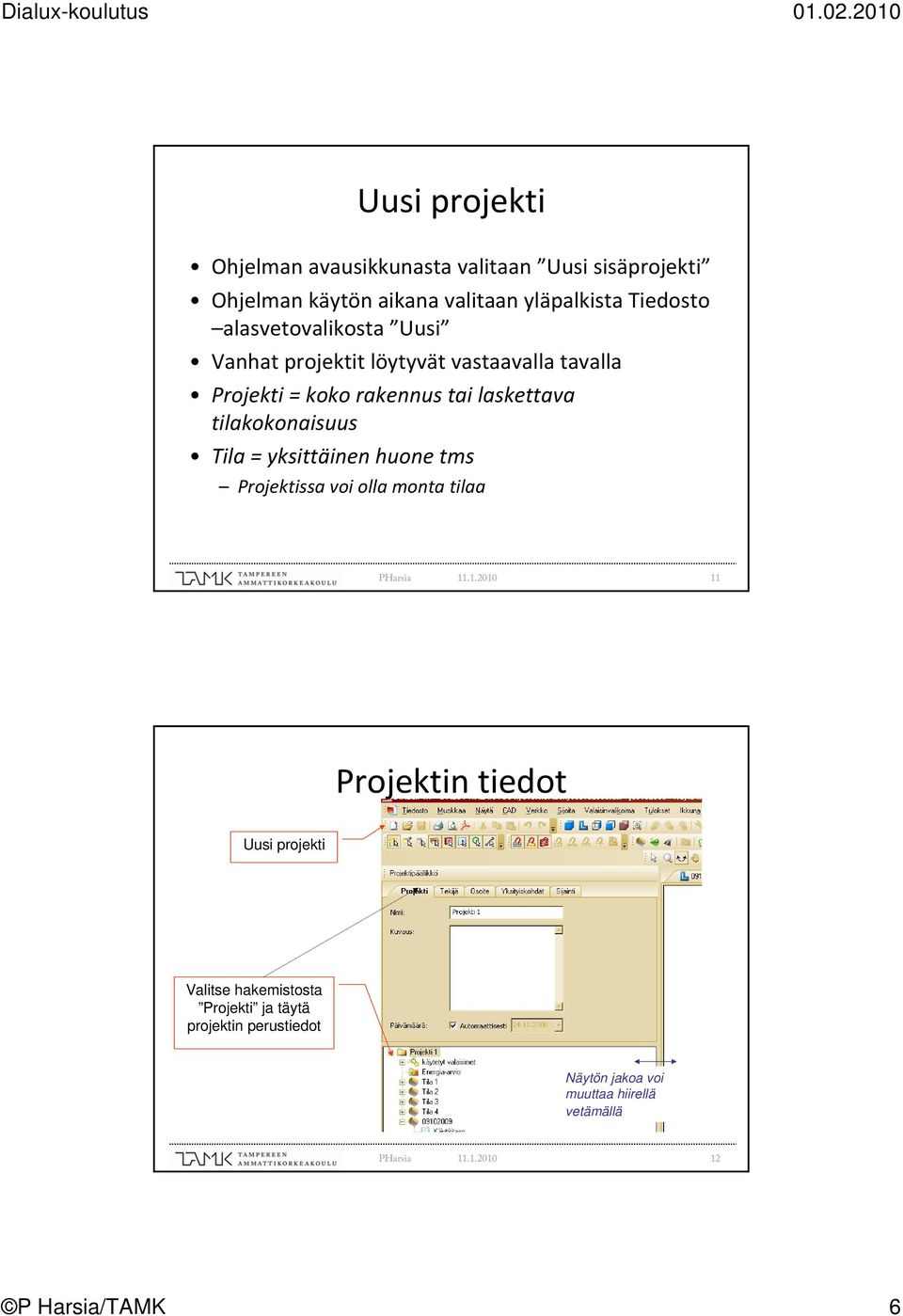

6 Uusi projekti Ohjelman avausikkunasta valitaan Uusi sisäprojekti Ohjelman käytön aikana valitaan yläpalkista Tiedosto alasvetovalikosta Uusi Vanhat projektit löytyvät vastaavalla tavalla Projekti = koko rakennus tai laskettava tilakokonaisuus Tila = yksittäinen huone tms Projektissa voi olla monta tilaa 11 Projektin tiedot Uusi projekti Valitse hakemistosta Projekti ja täytä projektin perustiedot Näytön jakoa voi muuttaa hiirellä vetämällä 12 P Harsia/TAMK 6

7 Uusi tila 13 Tilan määrittely (Sijoita uusi tila) Tilaeditorissa tilan mittatiedot ja kulmapisteiden koordinaatit Hyväksy tila OK Projektin tilat näkyvät hakemistossa 14 P Harsia/TAMK 7

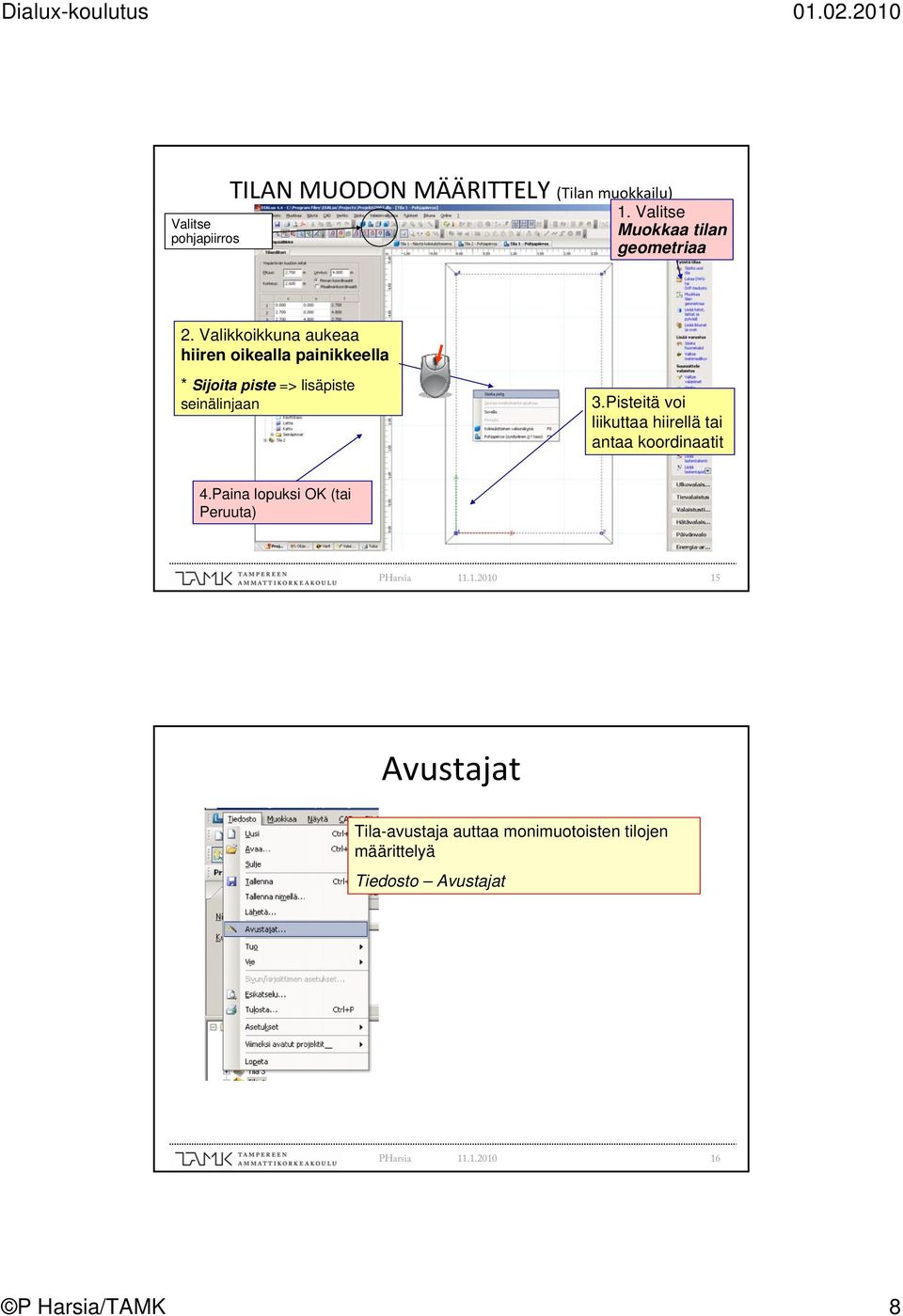

8 Valitse pohjapiirros TILAN MUODON MÄÄRITTELY (Tilan muokkailu) 1. Valitse Muokkaa tilan geometriaa 2. Valikkoikkuna aukeaa hiiren oikealla painikkeella * Sijoita piste => lisäpiste seinälinjaan 3.Pisteitä voi liikuttaa hiirellä tai antaa koordinaatit 4.Paina lopuksi OK (tai Peruuta) 15 Avustajat Tila-avustaja auttaa monimuotoisten tilojen määrittelyä Tiedosto Avustajat 16 P Harsia/TAMK 8

9 Avustajat 17 Tila avustajat Tila avustaja kyselee tarvittavia tietoja: tilan nimi päämitat holvaukset, pyöristykset yms pintojen värit ja heijastumissuhteet voidaan muuttaa myöhemmin jokaiselle pinnalle erikseen työtason (laskentatason) korkeus lattiasta haluttu reuna alue voidaan jättää laskennassa huomiotta seinien vierustat alenemakerroin (= 1/suunnittelukerroin) likaantumisen ja lamppujen valovirran aleneman huomioonottaminen 18 P Harsia/TAMK 9

10 Tilan laskentatiedot Tilan pintatiedot Pinnan värin muuttaminen ei muuta heijastumissuhdetta Valittavissa myös vakiosuhteet (70/50/20 jne) Materiaalivalinta muuttaa myös heijastumissuhdetta Tila valittuna 19 Yksittäisen pinnan muokkaus 1. Valitse pinta hakemistopuusta 2. Valitse asetusikkunasta Materiaalivälilehti Muuta tietoja Varsinaiset materiaalikuviot tehdään välilehdellä Värit Muokattava pinta näkyy punaisena 20 P Harsia/TAMK 10

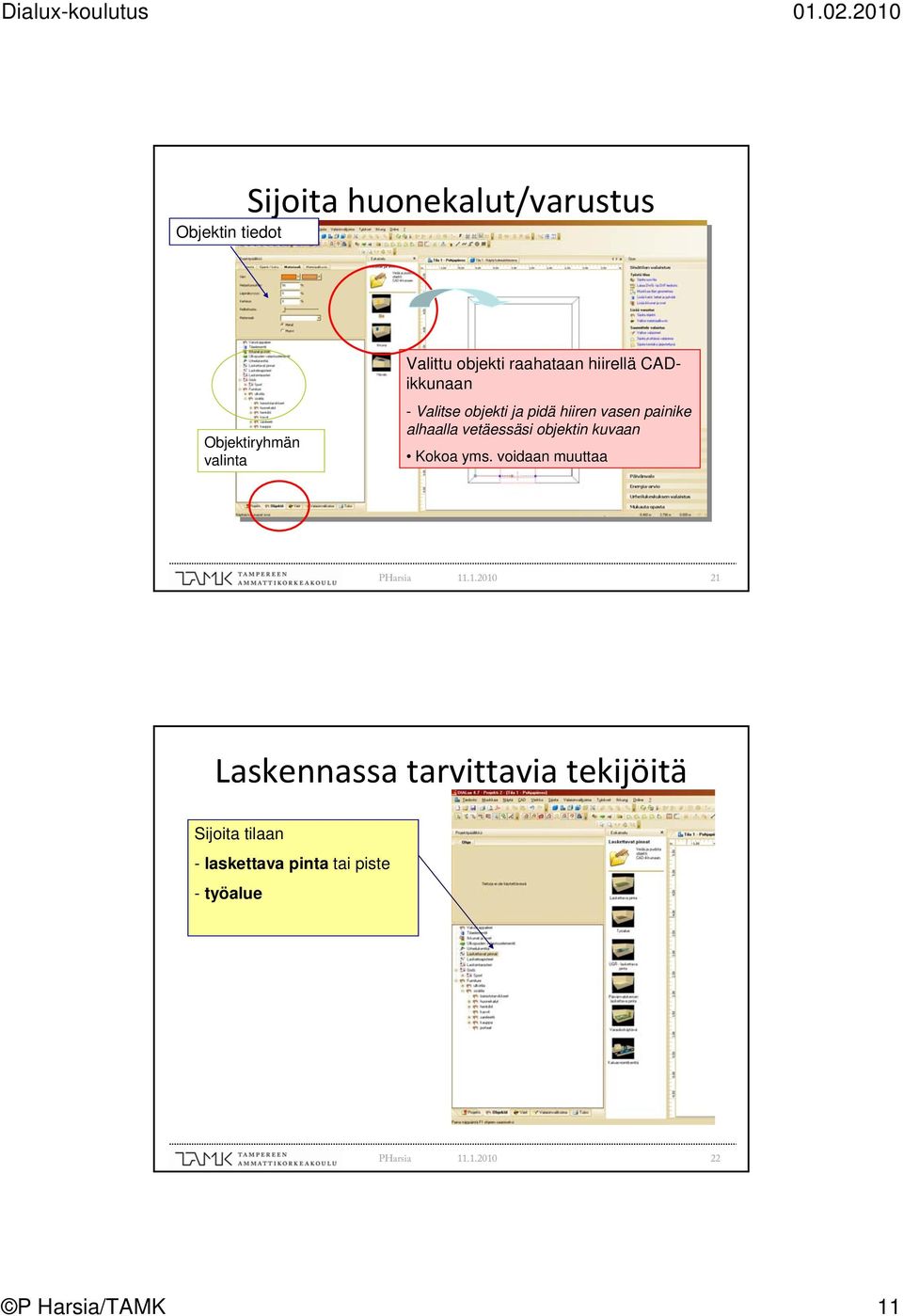

11 Objektin tiedot Sijoita huonekalut/varustus Objektiryhmän valinta Valittu objekti raahataan hiirellä CADikkunaan - Valitse objekti ja pidä hiiren vasen painike alhaalla vetäessäsi objektin kuvaan Kokoa yms. voidaan muuttaa 21 Laskennassa tarvittavia tekijöitä Sijoita tilaan - laskettava pinta tai piste - työalue 22 P Harsia/TAMK 11

12 SFS EN TYÖKOHTEIDEN VALAISTUS v vahvistettu eurooppalainen standardi SFS standardi taustalla CIE:n standardi korvaa Valaistussuositukset 1986 määrittelee valaistuksen laadulliset ja määrälliset vaatimukset sisätilojen työpaikkojen valaistusjärjestelmille Valaistuksen tulee täyttää valaistusvaatimukset tuhlaamatta energiaa 23 SFS EN :Työalue Valaistusvaatimukset vain alueille, joissa työtehtävää suoritetaan ja sekä sen lähiympäristöön Valaistusvoimakkuus arvot annettu työalueelle ja sen välittömään läheisyyteen Tiloissa, joissa työskennellään jatkuvasti E >200 lx Työalueen ja sen lähiympäristön valaistusvoimakkuuden tasaisuudelle vaatimus 24 P Harsia/TAMK 12

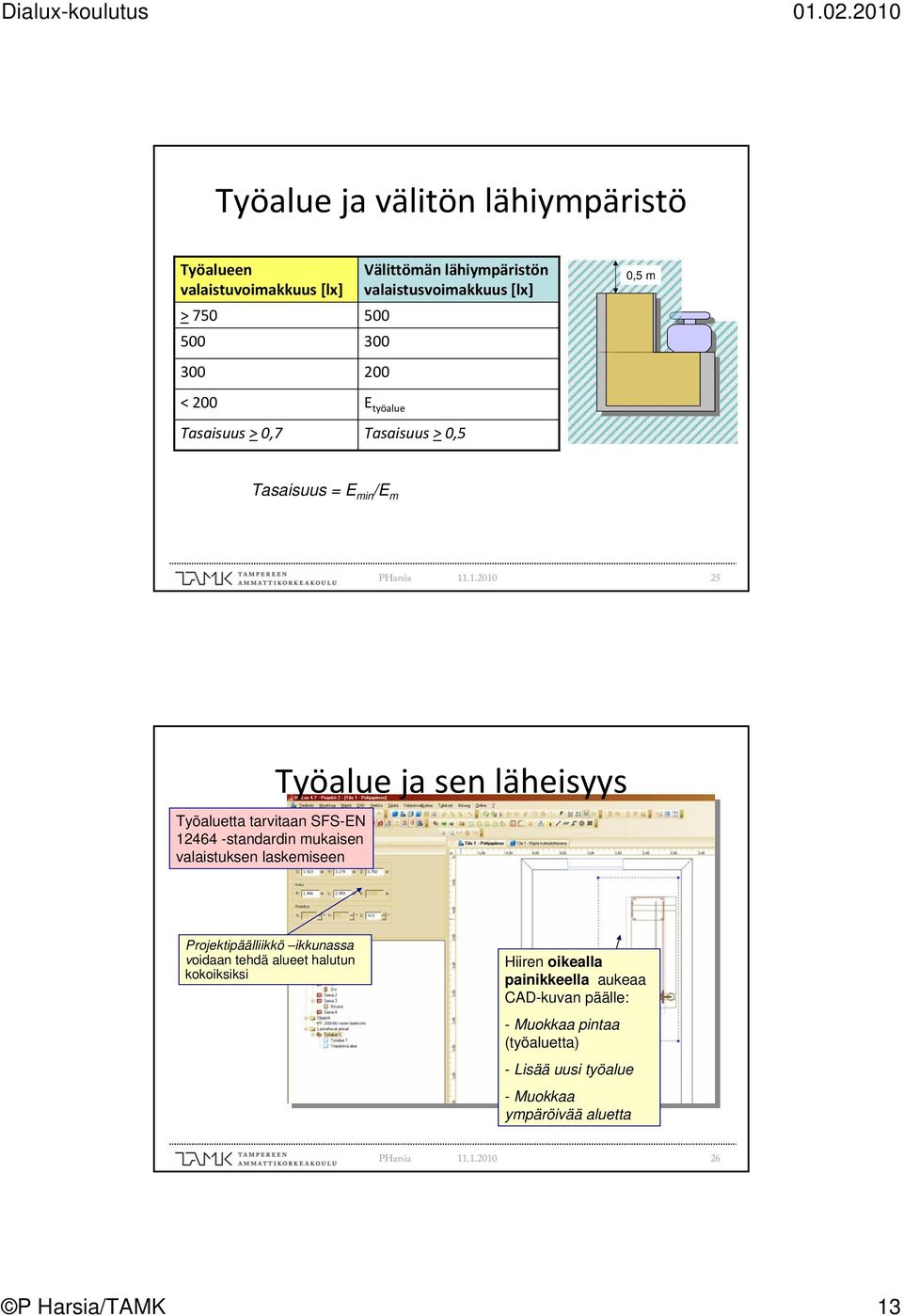

13 Työalue ja välitön lähiympäristö Työalueen valaistuvoimakkuus [lx] > < 200 Tasaisuus > 0,7 Välittömän lähiympäristön valaistusvoimakkuus [lx] E työalue Tasaisuus > 0,5 0,5 m Tasaisuus = E min /E m 25 Työaluetta tarvitaan SFS-EN standardin mukaisen valaistuksen laskemiseen Työalue ja sen läheisyys Projektipäälliikkö ikkunassa voidaan tehdä alueet halutun kokoiksiksi Hiiren oikealla painikkeella aukeaa CAD-kuvan päälle: - Muokkaa pintaa (työaluetta) - Lisää uusi työalue - Muokkaa ympäröivää aluetta 26 P Harsia/TAMK 13

14 Objektien kääntäminen ja siirto Objekti raahataan sijoituspaikkaansa Käytä pohjapiirrosta Valitussa objektissa näkyy sijoitusristikko sekä kääntöpisteet eri akselien ympäri Punainen x-akselin suuntaan Vihreä y-akselin suuntaan Sininen z-akselin suuntaan 27 Valaisimet valitaan projektin valaisinvalikoimaan valaisintietokannoista. Valaisinvalmistajien tietokannat ja hakuehdot jokaisella omanlaisensa Valaisimen valinta Asennetut tietokannat 28 P Harsia/TAMK 14

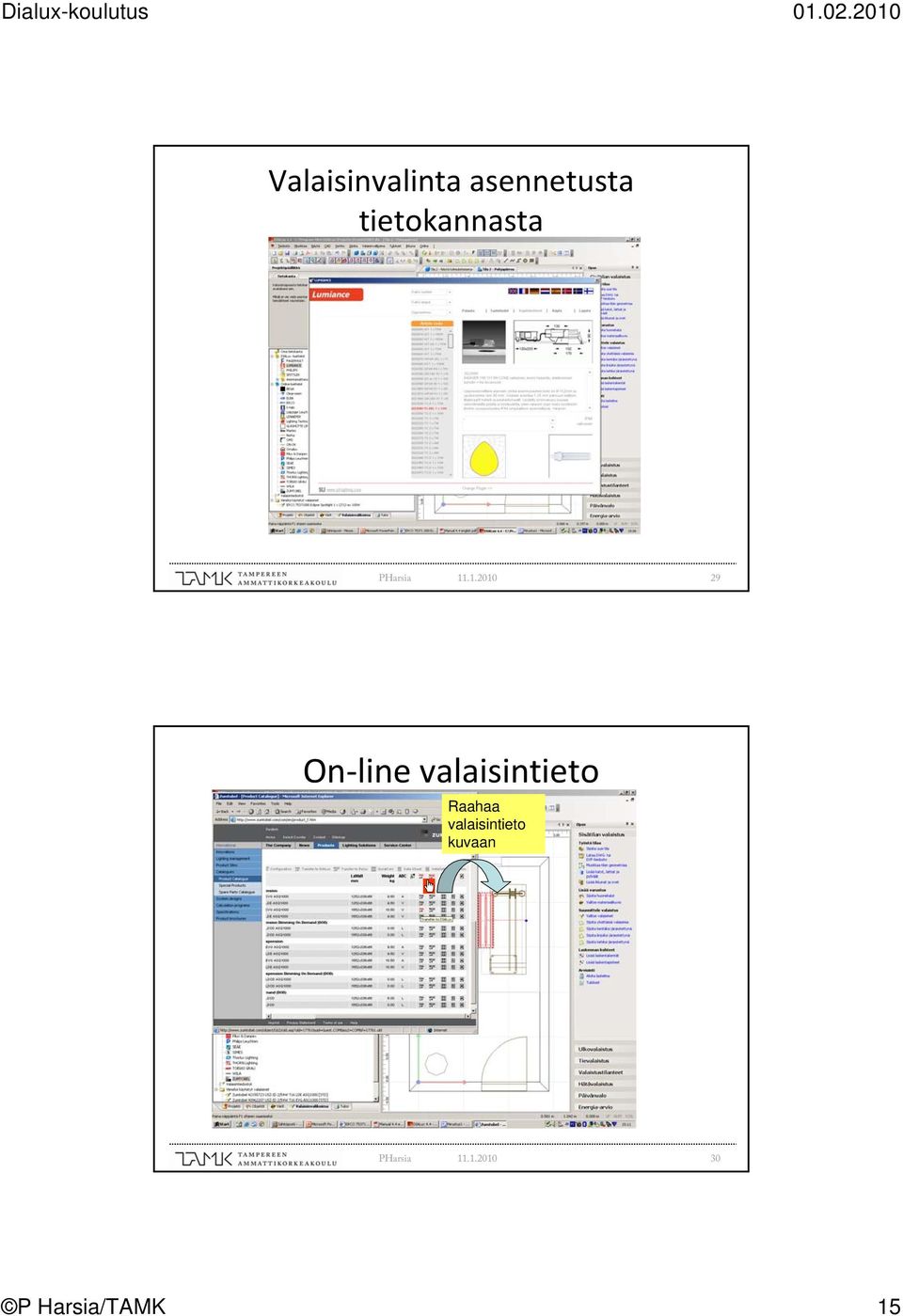

15 Valaisinvalinta asennetusta tietokannasta 29 On line valaisintieto Raahaa valaisintieto kuvaan 30 P Harsia/TAMK 15

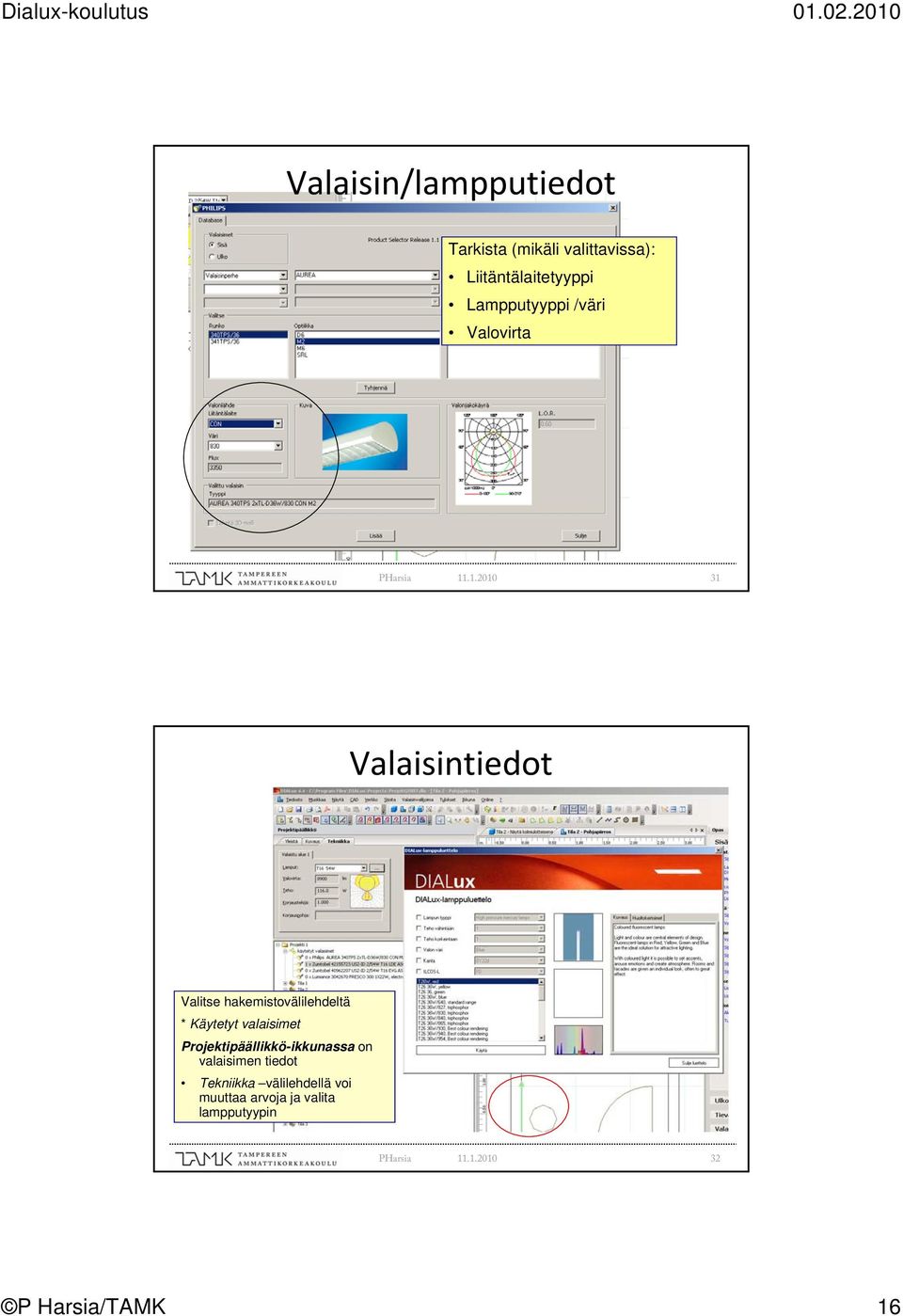

16 Valaisin/lampputiedot Tarkista (mikäli valittavissa): Liitäntälaitetyyppi Lampputyyppi /väri Valovirta 31 Valaisintiedot Valitse hakemistovälilehdeltä * Käytetyt valaisimet Projektipäällikkö-ikkunassa on valaisimen tiedot Tekniikka välilehdellä voi muuttaa arvoja ja valita lampputyypin 32 P Harsia/TAMK 16

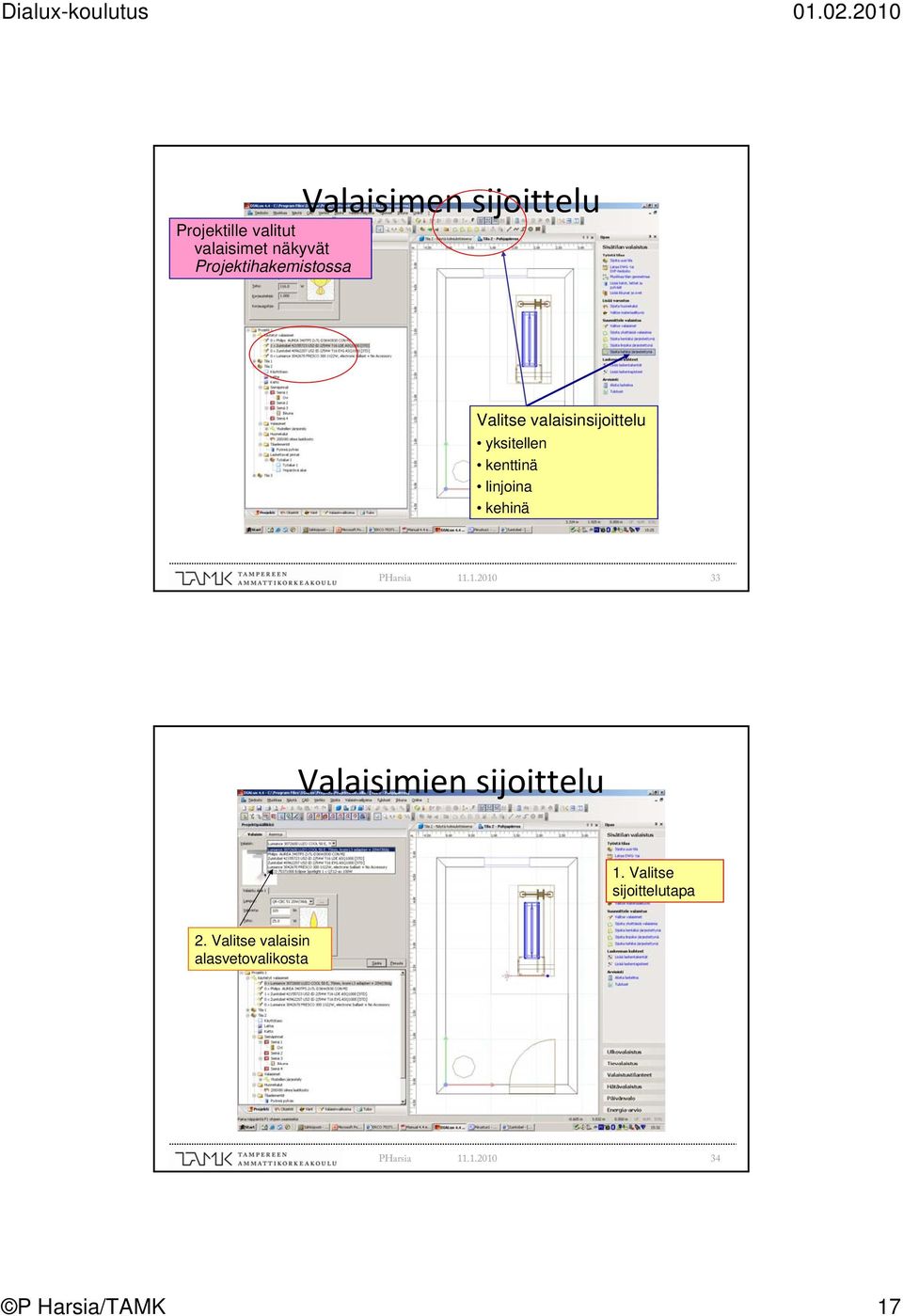

17 Projektille valitut valaisimet näkyvät Projektihakemistossa Valaisimen sijoittelu Valitse valaisinsijoittelu yksitellen kenttinä linjoina kehinä 33 Valaisimien sijoittelu 1. Valitse sijoittelutapa 2. Valitse valaisin alasvetovalikosta 34 P Harsia/TAMK 17

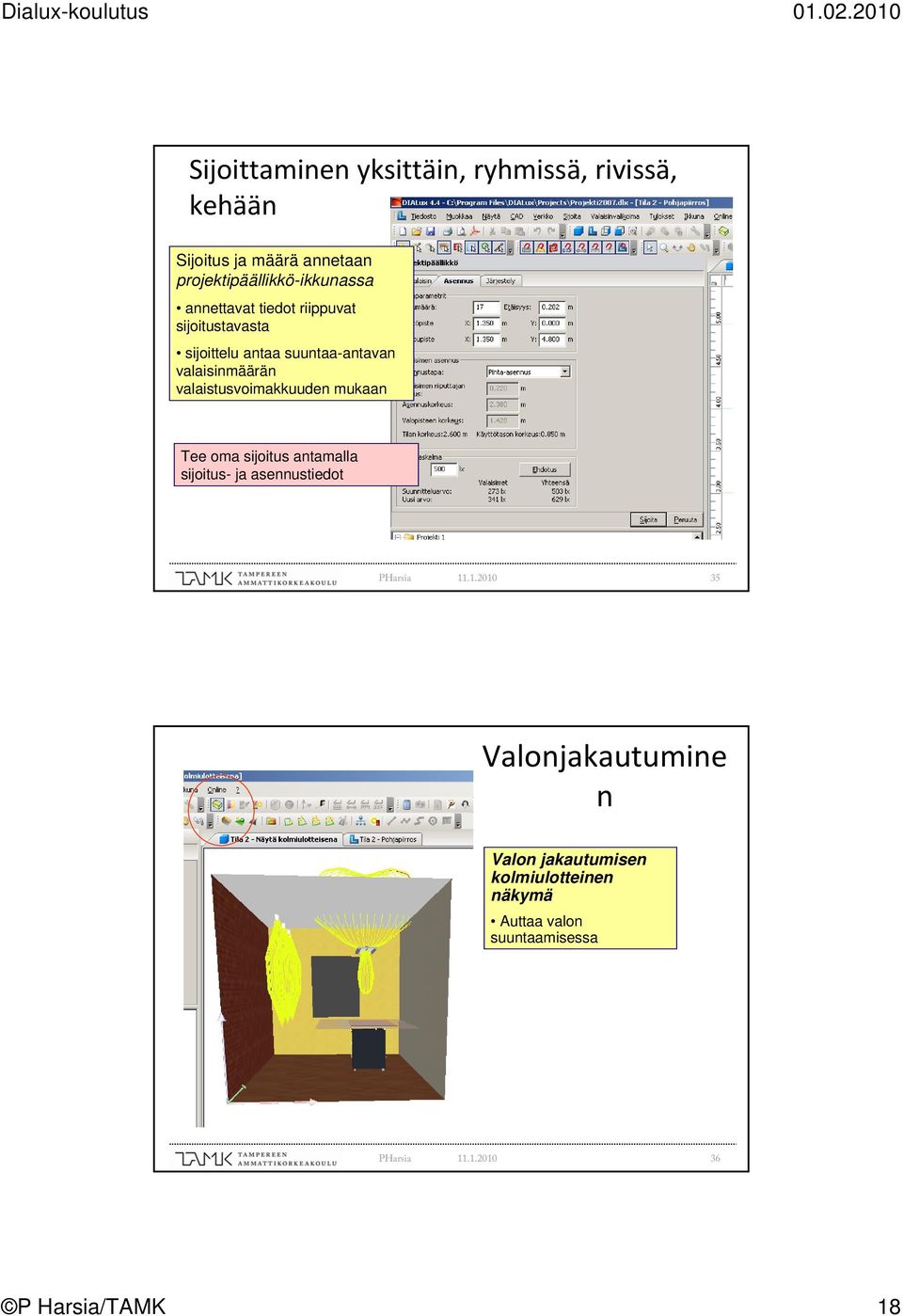

18 Sijoittaminen yksittäin, ryhmissä, rivissä, kehään Sijoitus ja määrä annetaan projektipäällikkö-ikkunassa annettavat tiedot riippuvat sijoitustavasta sijoittelu antaa suuntaa-antavan valaisinmäärän valaistusvoimakkuuden mukaan Tee oma sijoitus antamalla sijoitus- ja asennustiedot 35 Valonjakautumine n Valon jakautumisen kolmiulotteinen näkymä Auttaa valon suuntaamisessa 36 P Harsia/TAMK 18

19 Kohdevalaisimen suuntaus Valitse valaisin. Valitse aseta valon keskipiste tai paina hiiren oikeaa näppäintä Anna suuntauspiste seinältä tms. 37 Valovaikutelma Paina yläreunan painiketta Valitse valaisin (kuvasta tai hakemistoikkunasta) 38 P Harsia/TAMK 19

20 Laskenta Valaistuslaskenta Valitse laskettavat tilat ja laskentaan mukaan otettavat osat 39 Tulostuksen sisällön valinta Laskentatulokset näytölle Tulokset ovat tiedostopuuna. Klikkaa kansion + - merkistä, niin alatiedostot aukeaa Vihreät rivit => laskentatulos valmiina Kaksoisklikkaa, niin tiedosto aukeaa Tulostimen kuva => valittuna tulostuslehdeksi Klikkaamalla ruutua voi valita tulostettavaksi lisää lehtiä tai poistaa niitä tulostuksesta 40 P Harsia/TAMK 20

21 Laskentatuloksia Laskennan jälkeen kolmiuloitteisessa näkymästä näytetään eri pisteiden Valaistusvoimakkuudet Luminanssit 41 Esimerkki työalueen laskentatuloksista Valaistusvoimakkuus Tasaisuus vrt. standardin vaatimukset! 42 P Harsia/TAMK 21

22 Laskentatulokset paperille/pdftiedostoon Tulostus paperille * Tarkista tulostussisältö ennen paperille tulostamista! Tulostus pdf-tiedostoksi * Suositeltava ennen paperille tulostamista Tulostinkuvalla merkityt sivut tulostuvat Esimerkkitulostus 43 DXF tiedoston tuonti Laskennan pohjakuvaksi voidaan tuoda DXF/DWG-muodossa CADkuva * Kuva ei ole suoraan suunnittelutila vaan sen avulla voidaan muokata tilan ääriviivat Valitse Tiedosto Tuo DWG/DXF -tiedosto - Valitse selaa/browse näppäimellä halutut tiedosto - Anna mittakaavatiedot ja origon sijoitus CAD-kuva tulee kaikkien projektin tilojen taustakuvaksi Tee laskettavat tilat tilaeditorin avulla Valaistussuunnitelma voidaan tallentaa DXF/DWG-muodossa: Valitse Tiedosto-ylävalikosta Vie 44 P Harsia/TAMK 22

23 URG laskenta Sijoita laskentapisteet 45 Esimerkki UGR laskennasta 46 P Harsia/TAMK 23
