1 Laitteiston käyttöopas HP Pro 3000 Series Small Form Factor -yritystietokoneet

2 Copyright 2009 Hewlett-Packard Development Company, L.P. Tässä esitettyjä tietoja voidaan muuttaa ilman erillistä ilmoitusta. Microsoft, Windows ja Windows Vista ovat tavaramerkkejä tai rekisteröityjä tavaramerkkejä, joiden omistaja on Microsoft Corporation Yhdysvalloissa ja muissa maissa. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Tässä aineistossa olevat tiedot eivät oikeuta lisätakuisiin. HP ei vastaa tässä esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Tämä julkaisu sisältää järjestelmäkohtaisia tietoja, jotka on suojattu tekijänoikeudella. Mitään tämän julkaisun osaa ei saa valokopioida, jäljentää tai kääntää muille kielille ilman Hewlett-Packard Companyn etukäteen antamaa kirjallista lupaa. Laitteiston käyttöopas HP Pro 3000 Series Small Form Factor -yritystietokoneet Toinen painos (lokakuu 2009) Julkaisun numero:

3 Tietoja tästä julkaisusta Tämä käyttöopas sisältää perustietoja tässä käsiteltävien tietokonemallien päivittämisestä. Tämän oppaan kuvat voivat näyttää hieman erilaiselta kuin oma tietokoneesi. VAARA Tämä merkintä osoittaa, että ohjeiden noudattamatta jättäminen voi aiheuttaa ruumiinvamman tai hengenvaarallisen tilan. VAROITUS: Tämä merkintä osoittaa, että ohjeiden noudattamatta jättäminen voi aiheuttaa laitteiston vaurioitumisen tai tietojen katoamisen. HUOMAUTUS: Tämä merkintä osoittaa, että teksti sisältää tärkeää lisätietoa. iii

4 iv Tietoja tästä julkaisusta

5 Sisällysluettelo Laitteistopäivitykset... 1 Vaara- ja varoitusmerkinnät... 1 Lisätietoja... 1 Tietokoneen huoltopaneelin irrottaminen... 2 Tietokoneen huoltopaneelin asettaminen takaisin paikalleen... 3 Etupaneelin irrottaminen... 4 Peitelevyn irrottaminen... 4 Etupaneelin asentaminen takaisin paikalleen... 5 Lisämuistin asentaminen... 6 DIMM-moduulit... 6 DDR3-SDRAM DIMM -moduulit... 6 DIMM-moduulien asentaminen... 6 Laajennuskortin irrottaminen tai asentaminen Asemien sijainnit Lisäasemien asentaminen Optisen levyaseman irrottaminen Optisen aseman asentaminen 5,25 tuuman asemapaikkaan Ulkoisen 3,5 tuuman aseman irrottaminen Aseman asentaminen ulkoiseen 3,5 tuuman aseman asemapaikkaan Sisäisen 3,5 tuuman kiintolevyaseman irrottaminen Sisäisen 3,5 tuuman kiintolevyaseman asentaminen Pariston vaihtaminen Turvalukon asentaminen HP Kensington MicroSaver -turvakaapelilukko Riippulukko HP Business PC Security -turvalukko Kannenpoistotunnistin Liitäntäporttien peitelevy HP:n rungonsuojaussarja Liite A Staattinen purkaus Sähköstaattisen vaurion ehkäiseminen Maadoitusmenetelmät Liite B Tietokoneen käytön ohjeet, säännölliset huoltotoimet ja kuljetuksen valmistelu Tietokoneen käytön ohjeet ja säännölliset huoltotoimet Optisia asemia koskevat varotoimet Käyttö v

6 Puhdistus Turvallisuus Kuljetuksen valmistelu Hakemisto vi

7 Laitteistopäivitykset Vaara- ja varoitusmerkinnät Lue huolellisesti kaikki tässä oppaassa olevat aiheeseen liittyvät ohjeet ja varoitukset ennen päivityksen aloittamista. VAARA ohjeita: Vältä sähköiskujen, kuumien pintojen ja tulen aiheuttamat vammat noudattamalla seuraavia Irrota virtajohto pistorasiasta ja anna tietokoneen komponenttien jäähtyä, ennen kuin kosket niihin. Irrota RJ-11-kaapeli laitteesta ennen suojakotelon poistamista. Älä liitä televiestintälaitteen tai puhelimen liittimiä verkkosovittimen vastakkeisiin. Älä poista käytöstä virtajohdon maadoitusnastaa. Maadoitusnasta on tärkeä suojavaruste. Liitä virtajohto maadoitettuun pistorasiaan, johon on aina esteetön pääsy. Vältä vakavat vammat lukemalla ensin Turvallisen ja mukavan työympäristön opas. Siinä selitetään oikea työpisteen suunnittelu sekä käyttäjän oikea työasento ja työtavat. Ohjeessa on myös tärkeitä tietoja sähköturvallisuudesta ja mekaanisesta turvallisuudesta. Voit ladata tämän oppaan osoitteesta VAARA Sisältää jännitteisiä ja liikkuvia osia. Katkaise laitteesta virta ennen kotelon irrottamista. Aseta kotelo paikalleen ja kiinnitä se, ennen kuin kytket laitteeseen uudelleen virran. VAROITUS: Vältä tulipalon vaara käyttämällä vain UL-listattua tai CSA-sertifioitua 26-AWGteleviestintäjohtoa tai sitä paksumpaa johtoa (esim. 24 AWG). VAROITUS: Älä säilytä laitetta ympäristössä, jossa ei ole ilmastointia ja jossa lämpötila on yli 35 C. Kuumuus saattaa vahingoittaa laitetta. Yksikköä ei tule käyttää yli 35 C:n lämpötilassa. VAROITUS: Staattinen sähkö voi vahingoittaa tietokoneen tai lisälaitteiden sähköisiä osia. Kosketa maadoitettua metalliesinettä ennen näiden toimenpiteiden aloittamista, jotta varmistut siitä, ettei sinussa ole staattista sähköä. Lisätietoja on kohdassa Staattinen purkaus sivulla 36. Emolevyssä on virta aina, kun tietokone on kytketty vaihtovirtalähteeseen. Irrota virtajohto virtalähteestä ennen tietokoneen avaamista, etteivät tietokoneen komponentit vahingoitu. Lisätietoja Lisätietoja laitteiston rakenneosien irrottamisesta ja asentamisesta, pöytäkoneiden hallinnasta, Tietokoneen asetukset -apuohjelmasta ja vianmäärityksestä on tietokoneen mallikohtaisessa Maintenance and Service Guide (Ylläpito- ja huolto-opas) -julkaisussa (saatavissa vain englanninkielisenä) osoitteessa Vaara- ja varoitusmerkinnät 1

8 Tietokoneen huoltopaneelin irrottaminen 1. Poista tai irrota mahdolliset suojalaitteet, jotka estävät tietokoneen avaamisen. 2. Poista tietokoneesta kaikki irrotettavat tietovälineet, kuten levykkeet ja CD-levyt. 3. Sulje tietokone käyttöjärjestelmän komennolla ja sammuta sitten kaikki ulkoiset laitteet. 4. Irrota virtajohto pistorasiasta ja tietokoneesta ja irrota kaikki ulkoiset laitteet. VAROITUS: Kun järjestelmä on kytketty toiminnassa olevaan vaihtovirtalähteeseen, emolevyssä on aina virta myös tietokoneen ollessa sammutettuna. Irrota virtajohto, etteivät tietokoneen komponentit vahingoitu. 5. Irrota siipiruuvit, jotka lukitsevat huoltopaneelin tietokoneen runkoon (1). 6. Työnnä huoltopaneelia taaksepäin noin 1,3 cm ja nosta se sitten irti yksiköstä (2). Kuva 1 Huoltopaneelin irrottaminen 2 Laitteistopäivitykset

9 Tietokoneen huoltopaneelin asettaminen takaisin paikalleen Aseta huoltopaneeli rungon päälle siten, että noin 1,3 cm paneelista on rungon takareunan ulkopuolella, ja työnnä paneeli paikalleen (1). Kiristä siipiruuvit, jotka lukitsevat huoltopaneelin runkoon (2). Kuva 2 Huoltopaneelin asettaminen takaisin paikalleen Tietokoneen huoltopaneelin asettaminen takaisin paikalleen 3

10 Etupaneelin irrottaminen 1. Poista tai irrota mahdolliset suojalaitteet, jotka estävät tietokoneen avaamisen. 2. Poista tietokoneesta kaikki irrotettavat tietovälineet, kuten levykkeet ja CD-levyt. 3. Sulje tietokone käyttöjärjestelmän komennolla ja sammuta sitten kaikki ulkoiset laitteet. 4. Irrota virtajohto pistorasiasta ja irrota kaikki ulkoiset laitteet. VAROITUS: Kun järjestelmä on kytketty toiminnassa olevaan vaihtovirtalähteeseen, emolevyssä on aina virta myös tietokoneen ollessa sammutettuna. Irrota virtajohto, etteivät tietokoneen komponentit vahingoitu. 5. Irrota tietokoneen huoltopaneeli. 6. Irrota etupaneeli vetämällä ylöspäin kaikista kolmesta etupaneelin yläreunassa olevasta kielekkeestä (1) ja kääntämällä sitten etupaneelia alaspäin ja irti rungosta (2). Kuva 3 Etupaneelin irrottaminen Peitelevyn irrottaminen Jos tietokoneen 3,5 tai 5,25 tuuman asemapaikkaan ei ole toimitettaessa asennettu asemaa, asemapaikka on peitetty peitelevyllä. Jos haluat lisätä asemapaikkaan aseman, peitelevy on ensin poistettava. 1. Noudata ohjeita, jotka ovat kohdassa Etupaneelin irrottaminen sivulla 4. 4 Laitteistopäivitykset

11 2. Pidä etupaneelia siten, että sen sisäpuoli osoittaa sinua kohti, työnnä peitelevyn oikeassa reunassa olevia pidikkeitä peitelevyn ulkoreunaa kohti (1) ja irrota peitelevy vetämällä sitä sisäänpäin (2). Kuva 4 Peitelevyn irrottaminen Etupaneelin asentaminen takaisin paikalleen Aseta etupaneeli paikalleen sovittamalla kolme etupaneelin alareunassa olevaa koukkua rungossa oleviin suorakulmaisiin reikiin (1) ja kääntämällä sitten etupaneeli paikalleen siten, että etupaneelin yläreunan kielekkeissä olevat salvat napsahtavat kiinni runkoon (2). Kuva 5 Etupaneelin asentaminen takaisin paikalleen Etupaneelin asentaminen takaisin paikalleen 5

12 Lisämuistin asentaminen Tietokoneessa on toimitettaessa DDR3-SDRAM DIMM -RAM-muistimoduulit. DIMM-moduulit Emolevyn muistimoduulikantoihin voi asentaa enintään neljä DIMM-muistimoduulia. Muistipaikoissa on vähintään yksi esiasennettu DIMM-muistimoduuli. Muisti on mahdollisimman tehokas, kun asennat emolevylle kahdeksan gigatavua muistia. DDR3-SDRAM DIMM -moduulit Jotta järjestelmä toimisi oikein, DDR3-SDRAM DIMM -moduulien on oltava standardin mukaisia 240-nastaisia puskuroimattomia ei-ecc-pc DDR3 / MHz -yhteensopivia 1,5 voltin DDR3-SDRAM DIMM -moduuleja. Lisäksi DDR3-SDRAM DIMM -moduulien on tuettava CAS-viivettä 9 (DDR3 / MHz, ajoitus) sisällettävä pakolliset JEDEC SPD -tiedot. Lisäksi tietokone tukee seuraavia komponentteja: 512 megabitin, 1 gigabitin ja 2 gigabitin ei-ecc-muistitekniikat yksi- ja kaksipuoliset DIMM-muistimoduulit DIMM-moduulit, jotka on rakennettu x8 ja x16 DDR-laitteilla. DIMM-moduuleja, jotka on rakennettu x4 SDRAMilla, ei tueta. HUOMAUTUS: Järjestelmä ei toimi asianmukaisesti, jos siihen asennetaan DIMM-muistimoduuleja, joita järjestelmä ei tue. DIMM-moduulien asentaminen VAROITUS: Irrota virtajohto ja odota virran katkeamista noin 30 sekuntia, ennen kuin lisäät tai poistat muistimoduuleita. Kun tietokone on kytketty toiminnassa olevaan vaihtovirtalähteeseen, muistimoduuleissa on aina virta myös tietokoneen ollessa sammutettuna. Jännitteellisten muistimoduulien lisääminen tai poistaminen voi vahingoittaa muistimoduuleja tai emolevyä pysyvästi. Muistimoduulien kannoissa on kullatut metalliset kosketuspinnat. Muistia päivitettäessä on tärkeää käyttää muistimoduuleja, joissa on kullatut metalliset kosketuspinnat, jotta vältettäisiin eri metallien välisen kontaktin aiheuttama korroosio ja/tai hapettuminen. Staattinen sähkö voi vahingoittaa tietokoneen tai lisäkorttien sähköisiä osia. Kosketa maadoitettua metalliesinettä ennen näiden toimenpiteiden aloittamista, jotta varmistut siitä, ettei sinussa ole staattista sähköä. Lisätietoja on kohdassa Staattinen purkaus sivulla 36. Kun käsittelet muistimoduuleja, vältä kosketuspintoihin koskemista. Niihin koskeminen voi vaurioittaa moduulia. 1. Poista tai irrota mahdolliset suojalaitteet, jotka estävät tietokoneen avaamisen. 2. Poista tietokoneesta kaikki irrotettavat tietovälineet, kuten levykkeet ja CD-levyt. 3. Sulje tietokone käyttöjärjestelmän komennolla ja sammuta sitten kaikki ulkoiset laitteet. 6 Laitteistopäivitykset

13 4. Irrota virtajohto pistorasiasta ja irrota kaikki ulkoiset laitteet. VAROITUS: Irrota virtajohto ja odota virran katkeamista noin 30 sekuntia, ennen kuin lisäät tai poistat muistimoduuleita. Kun tietokone on kytketty toiminnassa olevaan vaihtovirtalähteeseen, muistimoduuleissa on aina virta myös tietokoneen ollessa sammutettuna. Jännitteellisten muistimoduulien lisääminen tai poistaminen voi vahingoittaa muistimoduuleja tai emolevyä pysyvästi. 5. Irrota tietokoneen huoltopaneeli. 6. Kierrä asemakehikko kokonaan ylös. Kuva 6 Asemakehikon kiertäminen ylös 7. Paikanna emolevyssä olevat muistimoduulin kannat. VAARA Anna tietokoneen komponenttien jäähtyä, ennen kuin kosket niihin, välttääksesi kuumien pintojen aiheuttamat vammat. Lisämuistin asentaminen 7

14 8. Avaa molemmat muistipaikan salvat (1) ja aseta muistimoduuli paikalleen muistipaikkaan (2). HUOMAUTUS: Intel-suorittimia käyttävissä HP Pro järjestelmissä DIMM-kannat tulee täyttää seuraavassa järjestyksessä: DIMM1, DIMM3, DIMM2, DIMM4. AMD-suorittimia käyttävissä HP Pro järjestelmissä DIMM-kannat tulee täyttää seuraavassa järjestyksessä: DIMM1, DIMM2, DIMM3, DIMM4 Kuva 7 DIMM-moduulin asentaminen HUOMAUTUS: Muistimoduuli voidaan asentaa vain yhdellä tavalla. Sovita muistimoduulin lovi muistipaikassa olevan kielekkeen kohdalle. 9. Paina DIMM-moduulia voimakkaasti muistipaikkaan ja varmista, että moduuli on asianmukaisesti kiinni muistipaikassa. Muistin vioittumisen välttämiseksi DIMM-moduuli on painettava tasaisesti koko pituudeltaan muistipaikan pohjaan asti. Varmista, että salvat ovat kiinni (3). 10. Asenna kaikki muut moduulit toistamalla vaiheet Laitteistopäivitykset

15 11. Työnnä asemakehikkoa pystyasennossa pitävä salpa sisään (1) ja laske asemakehikko kokonaan alas (2). Kuva 8 Asemakehikon laskeminen 12. Aseta tietokoneen huoltopaneeli takaisin paikalleen. 13. Kytke virtajohto takaisin pistorasiaan, liitä ulkoiset laitteet tietokoneeseen ja käynnistä tietokone. Tietokone tunnistaa asennetun lisämuistin automaattisesti käynnistyksen yhteydessä. 14. Kiinnitä takaisin paikalleen suojalaitteet, jotka poistettiin huoltopaneelia irrotettaessa. Lisämuistin asentaminen 9

16 Laajennuskortin irrottaminen tai asentaminen Mallin mukaan tietokoneessa voi olla PCI Express x1 -laajennuspaikkoja, PCI Express x16 -laajennuspaikkoja ja vakiomallisia PCI-laajennuspaikkoja. HUOMAUTUS: PCI Express x16 -laajennuspaikkaan voi asentaa PCI Express x1-, x4-, x8- tai x16 -laajennuskortin. 1. Poista tai irrota mahdolliset suojalaitteet, jotka estävät tietokoneen avaamisen. 2. Poista tietokoneesta kaikki irrotettavat tietovälineet, kuten levykkeet ja CD-levyt. 3. Sulje tietokone käyttöjärjestelmän komennolla ja sammuta sitten kaikki ulkoiset laitteet. 4. Irrota virtajohto pistorasiasta ja irrota kaikki ulkoiset laitteet. VAROITUS: Kun järjestelmä on kytketty toiminnassa olevaan vaihtovirtalähteeseen, emolevyssä on aina virta myös tietokoneen ollessa sammutettuna. Irrota virtajohto, etteivät tietokoneen komponentit vahingoitu. 5. Irrota tietokoneen huoltopaneeli. 6. Paikanna sopiva tyhjä emolevyn laajennuspaikka ja sitä vastaava laajennuspaikan aukko tietokoneen rungon takaosassa. 7. Nosta laajennuspaikan peitelevyn salpa tietokoneen takapaneelissa (1) ja kierrä peitelevyä ylöspäin ja irti laajennuspaikasta (2). Kuva 9 Korttipaikan peitelevyn lukituksen vapauttaminen 8. Poista laajennuspaikan peitelevy tai nykyinen laajennuskortti ennen uuden laajennuskortin asentamista. 10 Laitteistopäivitykset

17 HUOMAUTUS: Irrota kaikki asennettuun laajennuskorttiin kiinnitetyt kaapelit ennen laajennuskortin poistamista. a. Jos asennat laajennuskortin tyhjään korttipaikkaan, väännä takapaneelissa olevaa laajennuspaikan aukkoa peittävä metallilevy irti tasapäisellä ruuvitaltalla. Varmista, että poistat oikeaa laajennuspaikkaa vastaavan metallilevyn. Kuva 10 Laajennuspaikan peitelevyn irrottaminen b. Jos poistettava kortti on PCI- tai PCI Express x1 -kortti, pidä kiinni kortin kummastakin päästä ja keinuta korttia varovasti edestakaisin, kunnes se irtoaa korttipaikasta. Varo naarmuttamasta korttia muita osia vasten. Kuva 11 PCI- tai PCI Express x1 -laajennuskortin irrottaminen Laajennuskortin irrottaminen tai asentaminen 11

18 c. Jos poistettava kortti on PCI Express x16 -kortti, vedä laajennuspaikan takaosassa olevaa kiinnitysvipua kortista poispäin ja keinuta korttia varovasti edestakaisin, kunnes se irtoaa korttipaikasta. Varo naarmuttamasta korttia muita osia vasten. Kuva 12 PCI Express x16 -laajennuskortin irrottaminen 9. Säilytä poistettu kortti antistaattisessa pakkauksessa. 10. Jos et asenna uutta laajennuskorttia, asenna laajennuspaikan peitelevy avoimen laajennuspaikan aukon peitoksi. VAROITUS: Kun laajennuskortti on poistettu, sen paikalle on asennettava uusi kortti tai laajennuspaikan peitelevy, jotta tietokoneen komponenttien käytön aikainen jäähdytys toimii asianmukaisesti. 12 Laitteistopäivitykset

19 11. Kun asennat uuden laajennuskortin, pidä korttia emolevyn laajennuspaikan yläpuolella ja siirrä sitten korttia kotelon takaosaa kohti siten, että kortin kiinnikkeen alaosa osuu kotelossa olevaan uraan. Paina kortti varovasti suoraan emolevyn laajennuspaikkaan. Kuva 13 Laajennuskortin asentaminen HUOMAUTUS: Kun asennat laajennuskorttia, paina korttia voimakkaasti siten, että liitin asettuu koko pituudeltaan kunnolla kiinni laajennuskorttipaikkaan. 12. Pidä laajennuskortin kiinnikettä runkoa vasten ja käännä laajennuspaikan peitelevyn lukitsin laajennuskortin kiinnikkeiden ja laajennuspaikan peitelevyjen päälle. Varmista laajennuspaikkojen kiinnitys työntämällä laajennuspaikan peitelevyn lukitsinta alas, kunnes se salpautuu. Kuva 14 Korttipaikan peitelevyn lukituksen sulkeminen 13. Liitä tarvittavat ulkoiset kaapelit asennettuun korttiin. Liitä tarvittavat sisäiset kaapelit emolevyyn. 14. Aseta tietokoneen huoltopaneeli takaisin paikalleen. 15. Kytke virtajohto takaisin pistorasiaan, liitä ulkoiset laitteet tietokoneeseen ja käynnistä tietokone. Laajennuskortin irrottaminen tai asentaminen 13

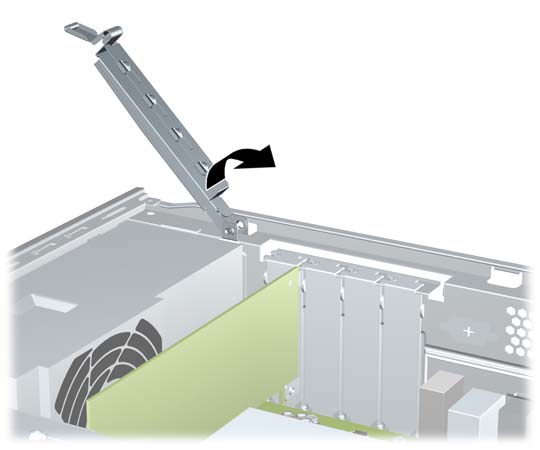

20 16. Kiinnitä takaisin paikalleen suojalaitteet, jotka poistettiin huoltopaneelia irrotettaessa. 17. Määritä tarvittaessa tietokoneen kokoonpano uudelleen. Ohjeita tietokoneen asetusten määrittämiseen on Tietokoneen asetukset (F10) -apuohjelman oppaassa. Asemien sijainnit HUOMAUTUS: Alla oleva kuva voi näyttää hieman erilaiselta kuin oma tietokoneesi. Levykeasema on saatavissa vain tiettyihin malleihin. Kuva 15 Asemien sijainnit 1 Ulkoinen 3,5 tuuman aseman asemapaikka valinnaiselle asemalle (kuvassa levykeasema) 2 3,5 tuuman sisäinen kiintolevyaseman asemapaikka 3 Ulkoinen 5,25 tuuman aseman asemapaikkapaikka valinnaiselle asemalle (kuvassa optinen asema) Määritä tietokoneeseen asennettujen tallennusvälineiden tyyppi, koko ja kapasiteetti Tietokoneen asetukset -apuohjelmassa. Lisätietoja on Tietokoneen asetukset (F10) -apuohjelman oppaassa. 14 Laitteistopäivitykset

21 Lisäasemien asentaminen Kun asennat lisäasemia, noudata seuraavia ohjeita: Ensisijainen Serial ATA (SATA) -kiintolevyasema on kytkettävä emolevyn tummansiniseen ensisijaiseen SATA-liittimeen. Kytke optinen SATA-asema emolevyn valkoiseen SATA-liittimeen. Järjestelmä ei tue optisia Parallel ATA (PATA) -asemia eikä PATA-kiintolevyasemia. HP on toimittanut tietokoneen mukana ylimääräisiä kiinnitysruuveja, jotka on kiinnitetty rungon etuosaan asemakehikon alapuolelle. Kiintolevyt on kiinnitetty 6-32-vakioruuveilla. Kaikki muut asemat on kiinnitetty millimetrikierteisillä M3-ruuveilla. HP:n toimittamat M3-ohjainruuvit (1) ovat mustia. HP:n toimittamat 6-32-vakioruuvit (2) ovat hopeanvärisiä. Kuva 16 Ylimääräisten kiinnitysruuvien sijainti VAROITUS: Voit estää tietojen katoamisen ja tietokoneen tai aseman vaurioitumisen seuraavasti: Kun haluat asentaa tai poistaa aseman, sulje käyttöjärjestelmä, sammuta tietokone ja irrota virtajohto. Älä poista asemaa, kun tietokone on käynnissä tai valmiustilassa. Varmista ennen aseman käsittelyä, ettei sinussa ole staattista sähköä. Kun käsittelet asemaa, vältä liittimeen koskemista. Lisätietoja sähköstaattisten vaurioiden ehkäisemisestä on liitteessä A, Staattinen purkaus sivulla 36. Käsittele asemaa varovasti äläkä pudota sitä. Älä käytä liikaa voimaa asemaa asentaessasi. Vältä kiintolevyn altistamista nesteille, äärimmäisille lämpötiloille tai magneettikenttiä muodostaville laitteille, esimerkiksi näytöille tai kaiuttimille. Jos asema on lähetettävä postissa, pakkaa se kuplamuoviseen pakkauskuoreen tai muuhun suojaavaan pakkaukseen ja kirjoita pakkauksen päälle Särkyvää: Käsiteltävä varovasti. Lisäasemien asentaminen 15

22 Optisen levyaseman irrottaminen VAROITUS: Kaikki irrotettavat tietovälineet tulee irrottaa asemasta, ennen kuin asema irrotetaan tietokoneesta. Optisen levyaseman irrottaminen: 1. Poista tai irrota mahdolliset suojalaitteet, jotka estävät tietokoneen avaamisen. 2. Poista tietokoneesta kaikki irrotettavat tietovälineet, kuten levykkeet ja CD-levyt. 3. Sulje tietokone käyttöjärjestelmän komennolla ja sammuta sitten kaikki ulkoiset laitteet. 4. Irrota virtajohto pistorasiasta ja irrota kaikki ulkoiset laitteet. VAROITUS: Kun järjestelmä on kytketty toiminnassa olevaan vaihtovirtalähteeseen, emolevyssä on aina virta myös tietokoneen ollessa sammutettuna. Irrota virtajohto, etteivät tietokoneen komponentit vahingoitu. 5. Poista tietokoneen huoltopaneeli ja etupaneeli. 6. Irrota virtakaapeli (1) ja datakaapeli (2) optisen aseman takaosasta. Kuva 17 Virta- ja tietoliikennekaapelien irrottaminen 16 Laitteistopäivitykset

23 7. Kierrä asemakehikko kokonaan ylös. Kuva 18 Asemakehikon kiertäminen ylös 8. Irrota kaksi kiinnitysruuvia, joilla levyasema on kiinnitetty asemapaikkaan (1), ja liu'uta sitten levyasemaa eteenpäin ja ulos asemapaikasta (2). Kuva 19 Ulkoisen 5,25 tuuman aseman irrottaminen Lisäasemien asentaminen 17

24 Optisen aseman asentaminen 5,25 tuuman asemapaikkaan. Voit asentaa valinnaisen 5,25 tuuman optisen aseman seuraavasti: 1. Poista tai irrota mahdolliset suojalaitteet, jotka estävät tietokoneen avaamisen. 2. Poista tietokoneesta kaikki irrotettavat tietovälineet, kuten levykkeet ja CD-levyt. 3. Sulje tietokone käyttöjärjestelmän komennolla ja sammuta sitten kaikki ulkoiset laitteet. 4. Irrota virtajohto pistorasiasta ja irrota kaikki ulkoiset laitteet. VAROITUS: Kun järjestelmä on kytketty toiminnassa olevaan vaihtovirtalähteeseen, emolevyssä on aina virta myös tietokoneen ollessa sammutettuna. Irrota virtajohto, etteivät tietokoneen komponentit vahingoitu. 5. Poista tietokoneen huoltopaneeli ja etupaneeli. 6. Jos asennat aseman peitelevyllä peitettyyn asemapaikkaan, irrota etupaneeli ja poista peitelevy. Lisätietoja on kohdassa Peitelevyn irrottaminen sivulla Asenna ohjainruuvi ylimpään reikään aseman etuosassa vasemmalla puolella. Kuva 20 Ohjainruuvin asentaminen optiseen asemaan 8. Kierrä asemakehikko kokonaan ylös. Kuva 21 Asemakehikon kiertäminen ylös 18 Laitteistopäivitykset

25 9. Kohdista aseman ohjainruuvi rungon uraan. Liu'uta optinen asema asemapaikkaan niin, että aseman oikean puolen kaksi ruuvinreikää ovat kohdakkain asemakehikon ruuvinreikien kanssa (1). 10. Kiinnitä optinen asema paikalleen kiristämällä kaksi kiinnitysruuvia asemakehikon oikean puolen ruuvinreikien läpi optisen aseman ruuvinreikiin (2). HUOMAUTUS: Tietokoneen mukana on toimitettu ylimääräisiä kiinnitysruuveja, jotka on kiinnitetty rungon etuosaan asemakehikon alapuolelle. Optisten asemien kiinnitykseen tarkoitetut millimetrikierteiset M3-ruuvit ovat mustia. Kiinnitysruuvien sijainti näkyy kohdan Lisäasemien asentaminen sivulla 15 kuvassa. Kuva 22 Optisen aseman asentaminen 11. Työnnä asemakehikkoa pystyasennossa pitävä salpa sisään (1) ja laske asemakehikko kokonaan alas (2). Kuva 23 Asemakehikon laskeminen Lisäasemien asentaminen 19

26 12. Liitä SATA-datakaapeli emolevyn valkoiseen liittimeen. 13. Liitä virtakaapeli (1) ja datakaapeli (2) optisen aseman takaosaan. Kuva 24 Virta- ja tietoliikennekaapelien liittäminen 14. Aseta tietokoneen etupaneeli ja huoltopaneeli takaisin paikalleen. 15. Kytke virtajohto takaisin pistorasiaan ja käynnistä tietokone. 16. Kiinnitä takaisin paikalleen suojalaitteet, jotka poistettiin huoltopaneelia irrotettaessa. Järjestelmä tunnistaa automaattisesti aseman ja määrittää tietokoneen kokoonpanon uudelleen. Ulkoisen 3,5 tuuman aseman irrottaminen VAROITUS: Kaikki irrotettavat tietovälineet tulee irrottaa asemasta, ennen kuin asema irrotetaan tietokoneesta. 1. Poista tai irrota mahdolliset suojalaitteet, jotka estävät tietokoneen avaamisen. 2. Poista tietokoneesta kaikki irrotettavat tietovälineet, kuten levykkeet ja CD-levyt. 3. Sulje tietokone käyttöjärjestelmän komennolla ja sammuta sitten kaikki ulkoiset laitteet. 4. Irrota virtajohto pistorasiasta ja irrota kaikki ulkoiset laitteet. VAROITUS: Kun järjestelmä on kytketty toiminnassa olevaan vaihtovirtalähteeseen, emolevyssä on aina virta myös tietokoneen ollessa sammutettuna. Irrota virtajohto, etteivät tietokoneen komponentit vahingoitu. 5. Poista tietokoneen huoltopaneeli ja etupaneeli. 6. Irrota aseman kaapelit. a. Jos poistat levykeaseman (saatavissa vain tiettyihin malleihin), irrota datakaapeli ja virtakaapeli aseman takaosasta. b. Jos poistat mediakorttien lukulaitteen, irrota USB-kaapeli emolevystä. 20 Laitteistopäivitykset

27 7. Kierrä asemakehikko kokonaan ylös. Kuva 25 Asemakehikon kiertäminen ylös 8. Irrota kaksi kiinnitysruuvia, joilla levyasema on kiinnitetty asemapaikkaan (1), ja liu'uta sitten levyasemaa eteenpäin ja ulos asemapaikasta (2). Kuva 26 3,5 tuuman laitteen irrottaminen (kuvassa levykeasema) Aseman asentaminen ulkoiseen 3,5 tuuman aseman asemapaikkaan 1. Poista tai irrota mahdolliset suojalaitteet, jotka estävät tietokoneen avaamisen. 2. Poista tietokoneesta kaikki irrotettavat tietovälineet, kuten levykkeet ja CD-levyt. 3. Sulje tietokone käyttöjärjestelmän komennolla ja sammuta sitten kaikki ulkoiset laitteet. 4. Irrota virtajohto pistorasiasta ja irrota kaikki ulkoiset laitteet. Lisäasemien asentaminen 21

28 VAROITUS: Kun järjestelmä on kytketty toiminnassa olevaan vaihtovirtalähteeseen, emolevyssä on aina virta myös tietokoneen ollessa sammutettuna. Irrota virtajohto, etteivät tietokoneen komponentit vahingoitu. 5. Poista tietokoneen huoltopaneeli ja etupaneeli. 6. Jos asennat aseman peitelevyllä peitettyyn asemapaikkaan, irrota etupaneeli ja poista peitelevy. Lisätietoja on kohdassa Peitelevyn irrottaminen sivulla Jos lisäät tyhjään asemapaikkaan aseman ensimmäistä kertaa, poista asemapaikan aukkoa peittävä levy asettamalla tasapäinen ruuvitaltta levyn aukkoon ja kiertämällä ruuvitalttaa niin, että peitelevy irtoaa rungosta. Heitä irrotettu levy pois. 8. Jos uuden aseman sivuihin on kiinnitetty ruuveja, irrota ne ennen aseman asentamista runkoon. 9. Kierrä asemakehikko kokonaan ylös. Kuva 27 Asemakehikon kiertäminen ylös 22 Laitteistopäivitykset

29 10. Liu'uta asema asemapaikkaan (1) niin, että aseman vasemman puolen kaksi ruuvinreikää ovat kohdakkain asemakehikon ruuvinreikien kanssa. Kiinnitä asema paikalleen kiristämällä kaksi kiinnitysruuvia asemakehikon vasemman puolen ruuvinreikien läpi optisen aseman ruuvinreikiin (2). Kuva 28 3,5 tuuman laitteen asentaminen (kuvassa levykeasema) HUOMAUTUS: Asemakehikon ruuvinreiät on merkitty aseman tyypin mukaan, CR mediakortin lukulaitetta varten ja FDD levykeasemaa varten. Tietokoneen mukana on toimitettu ylimääräisiä kiinnitysruuveja, jotka on kiinnitetty rungon etuosaan asemakehikon alapuolelle. Levykeasemien tai mediakortin lukulaitteiden kiinnitykseen tarkoitetut millimetrikierteiset M3-ruuvit ovat mustia. Kiinnitysruuvien sijainti näkyy kohdan Lisäasemien asentaminen sivulla 15 kuvassa. 11. Työnnä asemakehikkoa pystyasennossa pitävä salpa sisään (1) ja laske asemakehikko kokonaan alas (2). Kuva 29 Asemakehikon laskeminen Lisäasemien asentaminen 23

30 12. Liitä asianmukaiset aseman kaapelit: a. Jos asennat levykeaseman (saatavissa vain tiettyihin malleihin), liitä virta- ja tietoliikennekaapelit aseman takaosaan ja liitä tietoliikennekaapelin toinen pää emolevyn liittimeen. b. Jos asennat mediakortin lukulaitteen, liitä sen USB-kaapeli emolevyn USB-liitäntään. 13. Aseta tietokoneen etupaneeli ja huoltopaneeli takaisin paikalleen. 14. Kytke virtajohto takaisin pistorasiaan ja käynnistä tietokone. 15. Kiinnitä takaisin paikalleen suojalaitteet, jotka poistettiin huoltopaneelia irrotettaessa. Sisäisen 3,5 tuuman kiintolevyaseman irrottaminen HUOMAUTUS: Ennen kuin irrotat vanhan kiintolevyn, muista tehdä sen tiedoista varmuuskopiot, jotta voit siirtää tiedot uudelle kiintolevylle. 1. Poista tai irrota mahdolliset suojalaitteet, jotka estävät tietokoneen avaamisen. 2. Poista tietokoneesta kaikki irrotettavat tietovälineet, kuten levykkeet ja CD-levyt. 3. Sulje tietokone käyttöjärjestelmän komennolla ja sammuta sitten kaikki ulkoiset laitteet. 4. Irrota virtajohto pistorasiasta ja irrota kaikki ulkoiset laitteet. VAROITUS: Kun järjestelmä on kytketty toiminnassa olevaan vaihtovirtalähteeseen, emolevyssä on aina virta myös tietokoneen ollessa sammutettuna. Irrota virtajohto, etteivät tietokoneen komponentit vahingoitu. 5. Poista tietokoneen huoltopaneeli ja etupaneeli. 6. Irrota virtakaapeli (1) ja datakaapeli (2) kiintolevyaseman takaosasta. Kuva 30 Kiintolevyaseman kaapeleiden irrottaminen 24 Laitteistopäivitykset

31 7. Kierrä asemakehikko kokonaan ylös. Kuva 31 Asemakehikon kiertäminen ylös 8. Irrota kaksi kiinnitysruuvia, joilla levyasema on kiinnitetty asemapaikkaan (1), ja liu'uta sitten levyasemaa taaksepäin ja ulos asemapaikasta (2). Kuva 32 Sisäisen kiintolevyaseman irrottaminen Lisäasemien asentaminen 25

32 Sisäisen 3,5 tuuman kiintolevyaseman asentaminen 1. Poista vanha kiintolevyasema noudattamalla kohdassa Sisäisen 3,5 tuuman kiintolevyaseman irrottaminen sivulla 24 olevia ohjeita. 2. Asenna ohjainruuvi keskimmäiseen reikään aseman oikealla puolella. HUOMAUTUS: asemaa varten. Kun vaihdat kiintolevyaseman, irrota vanhasta asemasta ohjainruuvit uutta Kuva 33 Ohjainruuvin asentaminen kiintolevyasemaan 3. Kohdista aseman ohjainruuvi rungon uraan. Liu'uta kiintolevyasema asemapaikkaan takakautta niin, että aseman vasemman puolen kaksi ruuvinreikää ovat kohdakkain asemakehikon ruuvinreikien kanssa (1). 4. Kiinnitä kiintolevyasema paikalleen kiristämällä kaksi kiinnitysruuvia asemakehikon vasemman puolen ruuvinreikien läpi kiintolevyaseman ruuvinreikiin (2). Kuva 34 Sisäisen kiintolevyaseman asentaminen HUOMAUTUS: Tietokoneen mukana on toimitettu ylimääräisiä kiinnitysruuveja, jotka on kiinnitetty rungon etuosaan asemakehikon alapuolelle. Kiintolevyasemien kiinnitykseen tarkoitetut 6-32-ruuvit ovat hopeanvärisiä. Kiinnitysruuvien sijainti näkyy kohdan Lisäasemien asentaminen sivulla 15 kuvassa. 26 Laitteistopäivitykset

33 5. Työnnä asemakehikkoa pystyasennossa pitävä salpa sisään ja laske asemakehikko kokonaan alas. Kuva 35 Asemakehikon laskeminen 6. Liitä virtakaapeli (1) ja datakaapeli (2) kiintolevyaseman takaosaan. Kuva 36 Kiintolevyaseman kaapeleiden liittäminen VAROITUS: Älä taivuta SATA-datakaapelia alle 30 mm:n taivutussäteellä. Jyrkkä taivutuskulma voi rikkoa kaapelin sisällä kulkevat johtimet. 7. Aseta tietokoneen etupaneeli ja huoltopaneeli takaisin paikalleen. 8. Kytke virtajohto takaisin pistorasiaan, liitä ulkoiset laitteet tietokoneeseen ja käynnistä tietokone. 9. Kiinnitä takaisin paikalleen suojalaitteet, jotka poistettiin huoltopaneelia irrotettaessa. Lisäasemien asentaminen 27

34 Pariston vaihtaminen Tosiaikakello saa virtansa tietokoneen mukana toimitetusta paristosta. Kun vaihdat pariston, käytä alkuperäisen pariston kaltaista paristoa. Tietokoneeseesi on asennettu 3 voltin litiumparisto (nappimalli). VAARA Tietokoneessa on sisäinen litium-mangaanidioksidiparisto. Pariston sopimaton käsittely saattaa aiheuttaa tulipalo- ja palovammavaaran. Jotta välttäisit henkilövahinkojen vaaran, noudata seuraavia ohjeita: Älä yritä ladata paristoa uudelleen. Älä säilytä akkua tai paristoa yli 60 C:n lämpötilassa. Älä pura, murskaa tai lävistä akkua/paristoa tai aiheuta oikosulkua. Älä hävitä akkua/paristoa veteen upottamalla tai polttamalla. Korvaa akku/paristo vain tälle tuotteelle tarkoitetulla HP-varaosalla. VAROITUS: Ennen kuin vaihdat pariston, muista tehdä varmuuskopio tietokoneen CMOSasetuksista. Kun paristo irrotetaan tai vaihdetaan, CMOS-asetukset häviävät. Lisätietoja CMOSasetusten varmuuskopioimisesta on Tietokoneen asetukset (F10) -apuohjelman oppaassa. Staattinen sähkö voi vahingoittaa tietokoneen tai valinnaisen laitteiston sähköisiä osia. Ennen näiden toimenpiteiden aloittamista kosketa maadoitettua metalliesinettä, jotta varmistut siitä, ettei sinussa ole staattista sähköä. HUOMAUTUS: Litiumpariston käyttöikää voi pidentää kytkemällä tietokoneen virtajohdon kunnossa olevaan verkkovirtapistorasiaan. Litiumparisto on käytössä vain silloin kun tietokone EI OLE kytkettynä verkkovirtaan. HP kannustaa asiakkaitaan kierrättämään käytetyt sähkölaitteet, HP:n valmistamat tulostuskasetit sekä ladattavat akut. Lisätietoja kierrätysohjelmista on osoitteessa 1. Poista kaikki turvalaitteet, jotka estävät tietokoneen avaamisen. 2. Poista tietokoneesta kaikki irrotettavat tietovälineet, kuten CD-levyt ja USB-muistilaitteet. 3. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet. 4. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. VAROITUS: Kun tietokone on kytketty toiminnassa olevaan vaihtovirtalähteeseen, emolevyssä on aina virta riippumatta siitä, onko tietokone käynnistetty. Irrota virtajohto virtalähteestä, etteivät tietokoneen sisäosat vaurioidu. 5. Poista tietokoneen huoltopaneeli. 6. Tarkista pariston ja sen pidikkeen sijainti emolevyllä. HUOMAUTUS: voi vaihtaa. Joissakin malleissa jokin sisäinen osa on ehkä poistettava, ennen kuin pariston 7. Riippuen pariston pidikkeen mallista, noudata seuraavia ohjeita vaihtaessasi paristoa. 28 Laitteistopäivitykset

35 Tyyppi 1 a. Nosta paristo pois pidikkeestään. Kuva 37 Nappipariston poistaminen (Tyyppi 1) b. Työnnä vaihtoparisto paikalleen sen positiivinen puoli ylöspäin. Pariston pidike kiinnittää pariston automaattisesti oikeaan asentoon. Tyyppi 2 a. Irrota paristo pidikkeestä puristamalla metallisalpaa, joka ulottuu pariston toisen reunan yli. Kun paristo ponnahtaa ylöspäin, nosta se pois paikaltaan (1). b. Asenna uusi paristo paikalleen siten, että työnnät sen pariston pidikkeen reunan alle positiivinen puoli ylöspäin. Paina pariston toista laitaa alaspäin niin, että kiinnike napsahtaa pariston päälle (2). Kuva 38 Nappipariston poistaminen ja vaihtaminen (Tyyppi 2) Tyyppi 3 a. Vedä taaksepäin pidikettä (1), joka pitää paristoa paikallaan, ja poista paristo (2). Pariston vaihtaminen 29

36 b. Asenna uusi paristo ja aseta pidike takaisin paikalleen. Kuva 39 Nappipariston poistaminen (Tyyppi 3) HUOMAUTUS: Kun olet vaihtanut pariston, viimeistele asennus seuraavien ohjeiden mukaisesti. 8. Aseta tietokoneen huoltopaneeli paikalleen. 9. Kytke tietokone verkkovirtaan ja käynnistä se. 10. Palauta päivämäärä ja kellonaika, salasanat ja kaikki järjestelmän erityisasetukset alkutilaan käyttämällä Tietokoneen asetukset -apuohjelmaa. 11. Lukitse takaisin paikalleen kaikki turvalaitteet, jotka olet poistanut huoltopaneelia avatessasi. Turvalukon asentaminen Tietokone voidaan suojata alla ja seuraavilla sivuilla olevissa kuvissa esitetyillä turvalukoilla. 30 Laitteistopäivitykset

37 HP Kensington MicroSaver -turvakaapelilukko Kuva 40 Kaapelilukon asentaminen Riippulukko Kuva 41 Riippulukon asentaminen Turvalukon asentaminen 31

38 HP Business PC Security -turvalukko 1. Kiinnitä turvakaapeli kiertämällä se kiinteän kohteen ympäri. Kuva 42 Kaapelin kiinnittäminen kiinteään kohteeseen 2. Pujota näppäimistön ja hiiren kaapelit lukon läpi. Kuva 43 Näppäimistön ja hiiren kaapeleiden pujottaminen 32 Laitteistopäivitykset

39 3. Irrota vasemmanpuoleinen ruuvi, joka kiinnittää tietokoneen huoltopaneelin runkoon, ja kiinnitä lukko runkoon mukana toimitetulla ruuvilla. Kuva 44 Lukon kiinnittäminen runkoon 4. Aseta turvakaapelin tulpalla varustettu pää lukkoon (1) ja sulje lukko painamalla painike alas (2). Voit avata lukon käyttämällä sen mukana toimitettua avainta. Kuva 45 Lukon sulkeminen Kannenpoistotunnistin Jos huoltopaneeli poistetaan, kun tietokone on käynnissä, kannenpoistotunnistin pysäyttää järjestelmän ja näyttää uudelleenkäynnistyksen jälkeen virheilmoituksen 912 ja antaa viisi kertaa viiden sekunnin äänimerkin. Jos kuulet äänimerkin, sulje huoltopaneeli, kiristä siipiruuvi ja käynnistä järjestelmä uudelleen. Järjestelmä käynnistää käyttöjärjestelmän normaalisti. Jos virheilmoitus toistuu, avaa Tietokoneen asetukset -valikko painamalla F10-näppäintä heti, kun HP-logo-näyttö tulee näkyviin. Valitse valikosta Advanced (Lisäasetukset) > Hood Sensor (Kannenpoistotunnistin) > Reset Case Turvalukon asentaminen 33

40 Open Status (Nollaa kansi auki -tila) ja varmista, että Enable (Ota käyttöön) on valittuna. Tallenna asetukset ja poistu painamalla F10-näppäintä ja käynnistä järjestelmä uudelleen. Liitäntäporttien peitelevy Asenna liitäntäporttien peitelevy liu'uttamalla peitelevyn alaosa kiinni runkoon (1), liu'uttamalla peitelevyn yläosa vinosti kiinni runkoon (2) ja kiertämällä sitten yläosa alaosan päälle (3). Varmista, että tietokoneen takaosaan kiinnitetyt kaapelit kulkevat peitelevyssä olevien reikien kautta. 34 Laitteistopäivitykset

41 HP:n rungonsuojaussarja Lisävarusteena saatava HP:n rungonsuojaussarja estää tietokoneen komponenttien poistamisen avoimen optisen asemapaikan kautta. Kuva 46 HP:n rungonsuojaussarja Kuva 47 HP:n rungonsuojaussarjan asentaminen Turvalukon asentaminen 35

42 A Staattinen purkaus Staattisen sähkön purkautuminen sormen tai muun johtimen kautta voi vahingoittaa emolevyä tai muita staattiselle sähkölle herkkiä laitteita. Tällainen vaurio voi lyhentää laitteen odotettavissa olevaa käyttöikää. Sähköstaattisen vaurion ehkäiseminen Voit ehkäistä sähköstaattisia vaurioita noudattamalla seuraavia varotoimia: Kuljeta ja säilytä tuotteita antistaattisessa pakkauksessa kosketuksen välttämiseksi. Pidä staattiselle sähkölle herkät osat pakkauksissaan, kunnes ne asennetaan antistaattiseen työasemaan. Aseta osat maadoitetulle alustalle, ennen kuin poistat ne pakkauksesta. Vältä nastojen, kosketuspintojen ja piirilevyjen koskemista. Huolehdi henkilökohtaisesta maadoituksesta, kun kosket staattiselle sähkölle herkkiä osia tai yksikköjä. Maadoitusmenetelmät Käytettävissä on useita maadoitusmenetelmiä. Käytä vähintään yhtä seuraavista menetelmistä käsitellessäsi tai asentaessasi staattiselle sähkölle herkkiä osia: Käytä ranneketta, joka on liitetty maajohdolla maadoitettuun työasemaan tai tietokoneen runkoon. Ranneke on joustava hihna, jonka maajohdon vastus on vähintään 1 megohm +/- 10 %. Pidä hihna paljasta ihoa vasten riittävän maadoituksen varmistamiseksi. Jos käytät työasemaa seisten, käytä nilkkaan, varpaaseen tai kenkään kiinnitettävää hihnaa. Käytä hihnaa molemmissa jaloissa, jos seisot sähköä johtavalla alustalla. Käytä sähköä johtavia työkaluja. Käytä kannettavaa kenttätyökalusarjaa, johon kuuluu kokoon taitettava sähköä johtava työalusta. Jos käytössäsi ei ole mitään suositeltavista maadoitusvälineistä, ota yhteyttä HP:n valtuutettuun jälleenmyyjään tai huoltoon. HUOMAUTUS: Lisätietoja staattisesta sähköstä saat HP:n valtuutetulta jälleenmyyjältä tai huollolta. 36 Liite A Staattinen purkaus

43 B Tietokoneen käytön ohjeet, säännölliset huoltotoimet ja kuljetuksen valmistelu Tietokoneen käytön ohjeet ja säännölliset huoltotoimet Varmista tietokoneen ja näytön asianmukainen asennus ja huolto noudattamalla seuraavia ohjeita: Älä altista tietokonetta liialliselle kosteudelle, suoralle auringonvalolle ja erittäin kylmille tai kuumille lämpötiloille. Käytä tietokonetta tukevalla, tasaisella alustalla. Jätä tietokoneen ilmanvaihtoaukkojen kohdalle ja näytön yläpuolelle vähintään 10,2 cm:n (4 tuuman) väli tarvittavan ilmavirran takaamiseksi. Älä koskaan estä ilman virtausta tietokoneeseen tukkimalla koneen tuuletusaukkoja. Älä sijoita näppäimistöä tukijalat sisään käännettyinä aivan pöytäyksikön eteen, koska myös se estää ilman virtausta. Älä koskaan käytä tietokonetta, kun huoltopaneeli tai jokin laajennuspaikan peitelevyistä on irrotettu. Älä koskaan pinoa tietokoneita päällekkäin tai sijoita niitä niin lähelle toisiaan, että niiden ilmanvaihto käyttää toisen koneen lämmittämää ilmaa. Jos tietokonetta on tarkoitus käyttää erillisessä kotelossa, kotelon riittävästä ilmanvaihdosta on huolehdittava, ja kaikki edellä annetut ohjeet ovat voimassa. Älä tuo nesteitä tietokoneen ja näppäimistön lähelle. Älä koskaan peitä näytön tuuletusaukkoja millään materiaalilla. Asenna tai ota käyttöön käyttöjärjestelmän tai muun ohjelmiston virranhallintatoiminnot, esimerkiksi lepotilat. Sammuta tietokone ennen seuraavia toimia: Pyyhi tietokoneen ulkopinta pehmeällä, kostealla kankaalla tarvittaessa. Puhdistusaineiden käyttö voi aiheuttaa värimuutoksia tai vaurioittaa laitteen pintaa. Puhdista silloin tällöin tietokoneen kaikki ilmanottoaukot. Nukka, pöly ja muut vieraat hiukkaset voivat tukkia ilmanottoaukot ja heikentää ilmanvaihtoa. Tietokoneen käytön ohjeet ja säännölliset huoltotoimet 37

44 Optisia asemia koskevat varotoimet Käyttö Puhdistus Turvallisuus Noudata seuraavia ohjeita käyttäessäsi ja puhdistaessasi optisia asemia. Älä liikuta asemaa käytön aikana. Se voi aiheuttaa toimintahäiriön lukutoiminnon aikana. Älä altista asemaa voimakkaille lämpötilan vaihteluille, koska se voi aiheuttaa kosteuden muodostumista yksikön sisälle. Jos lämpötila muuttuu äkillisesti aseman ollessa käytössä, odota ainakin tunti, ennen kuin sammutat virran. Jos käytät yksikköä heti, lukutoiminnon aikana voi esiintyä toimintahäiriöitä. Älä sijoita asemaa paikkaan, jossa se on alttiina kosteudelle, äärimmäisille lämpötiloille, mekaaniselle tärinälle tai suoralle auringonvalolle. Puhdista paneeli ja säätimet pehmeällä, kuivalla kankaalla tai pehmeällä kankaalla, jota on kevyesti kostutettu miedolla puhdistusliuoksella. Älä koskaan suihkuta puhdistusnestettä suoraan yksikön pinnalle. Älä käytä puhdistukseen liuottimia, kuten alkoholia tai puhdistusbensiiniä, koska ne voivat vahingoittaa laitteen pintaa. Jos asemaan joutuu vieras esine tai nestettä, irrota heti tietokoneen virtajohto ja vie kone tarkistettavaksi HP:n valtuutettuun huoltoon. Kuljetuksen valmistelu Kun valmistelet tietokonetta kuljetusta varten, noudata seuraavia ohjeita: 1. Tee varmuuskopio kiintolevyn tiedoista PD-levyille, nauhakaseteille, CD-levyille tai levykkeille. Varmista, että varmuuskopio ei joudu alttiiksi sähköisille tai magneettisille pulsseille säilytyksen tai kuljetuksen aikana. HUOMAUTUS: Kiintolevy lukkiutuu automaattisesti, kun järjestelmä sammutetaan. 2. Poista ja pistä talteen kaikki irrotettavat tietovälineet. 3. Aseta levykeasemaan kuljetuksen ajaksi tyhjä levyke suojaamaan asemaa. Älä käytä levykettä, jolle olet tallentanut tai aiot tallentaa tietoja. 4. Sammuta tietokone ja ulkoiset laitteet. 5. Irrota virtajohto pistorasiasta ja tietokoneesta. 6. Kytke tietokoneen komponentit ja ulkoiset laitteet irti virtalähteestä ja tietokoneesta. HUOMAUTUS: korttipaikoissa. Varmista ennen tietokoneen kuljetusta, että kaikki piirikortit ovat tukevasti kiinni 7. Pakkaa tietokoneen komponentit ja ulkoiset laitteet alkuperäisiin pakkauslaatikoihinsa tai vastaaviin kuljetuslaatikoihin ja käytä riittävästi suojaavia pakkausmateriaaleja. 38 Liite B Tietokoneen käytön ohjeet, säännölliset huoltotoimet ja kuljetuksen valmistelu

45 Hakemisto A aseman johtojen liittäminen 15 asemat asentaminen 15 johtojen liittäminen 15 sijainnit 14 asennusohjeet 1 asentaminen aseman johdot 15 etupaneeli 5 kiintolevyasema 26 laajennuskortti 10 levykeasema 21 mediakortin lukulaite 21 muisti 6 optinen asema 18 paristo 28 D DIMM-moduulit. Katso muisti E etupaneeli asentaminen takaisin 5 irrottaminen 4 peitelevyjen poistaminen 4 H huoltopaneeli asentaminen takaisin 3 irrottaminen 2 I ilmanvaihtoon liittyvät ohjeet 37 irrottaminen etupaneeli 4 kiintolevyasema 24 laajennuskortti 10 laajennuspaikan peitelevy 11 levykeasema 20 mediakortin lukulaite 20 optinen asema 16 paristo 28 PCI Express x16 -kortti 12 PCI Express x1 -kortti 11 peitelevy 4 tietokoneen huoltopaneeli 2 K kannenpoistotunnistin 33 kiintolevyasema asentaminen 26 irrottaminen 24 kuljetuksen valmistelu 38 L laajennuskortti asentaminen 10 irrottaminen 10 korttipaikkojen sijainnit 10 laajennuspaikan peitelevy asentaminen takaisin 12 irrottaminen 11 levykeasema asentaminen 21 irrottaminen 20 liitäntäporttien peitelevy 34 lukitukset HP Business PC Security -turvalukko 32 kaapelilukko 31 riippulukko 31 M mediakortin lukulaite asentaminen 21 irrottaminen 20 muisti asentaminen 6 tekniset tiedot 6 O optinen asema asentaminen 18 irrottaminen 16 puhdistus 38 varotoimet 38 P pariston vaihtaminen 28 PCI Express -kortti 12 peitelevy, irrottaminen 4 R rungonsuojaussarja 35 S staattinen purkaus, vaurion ehkäiseminen 36 suojaaminen HP:n rungonsuojaussarja 35 HP Business PC Security -turvalukko 32 kaapelilukko 31 kannenpoistotunnistin 33 liitäntäporttien peitelevy 34 riippulukko 31 T tekniset tiedot muisti 6 tietokoneen käytön ohjeet 37 Hakemisto 39
