2 ACO gully Sisältö Yleinen esittely sivu Esittely 3 Miksi ruostumaton teräs? 3 Miksi ACO lattiakaivot ruostumattomasta teräksestä? 3 Ruostumattoman teräksen pintakäsittely 3 Hygieniastandardit 4 Liukastumissuoja 4 4 Palonkesto 4 Järjestelmän yleiskuvaus Ominaisuudet 6 Ominaisuudet ja edut ACO lattiakaivojen ominaisuudet ja edut 8 Edut 9 Kiilarengas 10 Lattiakaivo-opas Lattiakaivo-opas 11 Tuotesarjan malli ACO lattiakaivo kiinteä korkeus - vaaka- ja pystysuora poistoputki 14 ACO lattiakaivo teleskooppinen - vaaka- ja pystysuora poistoputki 16 ACO lattiakaivo kiinteä korkeus - vaaka- ja pystysuora poistoputki 24 ACO lattiakaivo teleskooppinen - vaaka- ja pystysuora poistoputki 26 ACO lattiakaivo kiinteä korkeus - vaaka- ja pystysuora poistoputki 36 ACO lattiakaivo teleskooppinen - vaaka- ja pystysuora poistoputki 38 Virtausarvot Virtausarvot 45 Puhdistusmenetelmät Puhdistusmenetelmät 47 Lopuksi 47 Tyypilliset asennukset Teleskooppinen laipallinen lattiakaivo asennettuna kannateltuun betonilaattarakenteeseen 48 Teleskooppinen laipallinen lattiakaivo ja laipallinen korotusrengas asennettuna kannateltuun betonilaattarakenteeseen 48 Teleskooppinen laipallinen lattiakaivo ja korotusrengas asennettuna massiivibetonilattiaan 49 Teleskooppinen laipallinen lattiakaivo asennettuna massiivibetonilattiaan 49 Lattiakaivo, jonka korkeus on kiinteä, asennettuna massiivibetonilattiaan 50

3 Yleinen esittely Yleinen esittely Esittely ACO ruostumattomien lattiakaivosovellutusten piiriin kuuluu: Keittiöt Ruoanvalmistuslaitokset Panimot, pullotus- ja tölkitystehtaat Jäähdytysvarastot Laboratoriot Kemiallinen ja farmaseuttinen teollisuus Vapaa-ajan tuotteiden teollisuus Ihmisten ja eläinten terveydenhoito ACO ruostumattomasta teräksestä valmistetut lattiakaivot sopivat tiloihin, joiden sovellutusten tulee olla hygieenisiä, ruosteenkestäviä ja pitkäikäisiä. Miksi ruostumaton teräs? Ruostumattoman teräksen ainutlaatuiset edut: Erittäin hyvä korroosiokesto Ei huokoinen, helposti puhdistettava Esteettisesti miellyttävä Kestää äärilämpötiloja ja lämpöshokkeja Lineaarisen laajenemisen kerroin samankaltainen kuin betonilla 100 % kierrätyskelpoinen materiaali Kaikkien ACO lattiakaivojen valmistusmateriaali on austeniittistä ruostumatonta terästä tyyppiä (304) tai (316L) - EN EN AISI L Taulukko 1 Miksi ACO lattiakaivot ruostumattomasta teräksestä? Ruostumattomasta teräksestä valmistettujen viemärijärjestelmien suurimpana tuottajana ACO omaa tarvittavan tiedon, kokemuksen ja erityisosaamisen koskien optimaalisia jokapäiväiseen käyttöön soveltuvia viemärijärjestelmiä. Viemärijärjestelmien suunnittelusta vastaavat voivat valita standardivalikoiman tuotteita tai tilata sopivan ratkaisun tarvittavaan sovellukseen. Ruostumattomia ACO lattiakaivoja voidaan yhdistää ACOn ruostumattomasta teräksestä valmistettuihin kourujärjestelmiin. Ruostumattoman teräksen pintakäsittely Ruostumattoman teräksen leikkaus-, muotoilu- ja hitsausprosesseissa materiaalin pinta altistuu epäpuhtauksille, jotka aiheuttavat syöpymistä ja käyttöominaisuuksien heikentymistä mikäli pintaa ei ole asianmukaisesti käsitelty. Siksi tuotteen valmistumisen jälkeen täyden korroosionsuojan saavuttamiseksi on ensisijaisen tärkeää, että materiaalin pinta käsitellään oikeaa menetelmää käyttäen. Eniten käytettynä pintakäsittelymenetelmänä passivointi palauttaa täysin ruostumattoman teräksen alkuperäisen korroosiosuojan varmistaen pitkän ja varman käytön ja vaadittavat esteettiset ominaisuudet. ACOn käyttämät pintakäsittelymenetelmät: Passivointi (happokäsittely) Kaikki ACO lattiakaivot on passivoitu happoaltaisiin upottamalla. Tämä on perusedellytys valmistusprosessissa materiaaliin tunkeutuneiden rautahiukkasten poistamiseksi ja myös hitsausprosessissa aiheutuneen paikoittaisen kromivajauksen tasoittamiseksi. ACOn passivointilaitos on Euroopan suurimpia ja uudenaikaisimpia, mikä mahdollistaa tuotteidemme optimaalisen korroosionkestävyyden. Elektrolyyttinen kiillotus (elektrokemiallinen prosessi) Passivoinnin jälkeen jotkut tuotteet upotetaan elektrolyyttiseen liuokseen, jolloin tuotteet ottavat vastaan suoran sähkövirtapiirin anodeja. Tässä prosessissa komponenttien pinnat käsitellään siten, että teräspinnan karheushuiput syöpyvät ja tuloksena on asteittain sileämpi ja kirkkaampi pinta. Hionta (mekaaninen prosessi) ACO lattiakaivojen ulkokulmat on hiottu esteettisistä syistä 3

4 Yleinen esittely Hygieniastandardit Elintarviketuotannossa puhtaan ja kestävällä tavalla hygieenisen ympäristön säilyttämiseksi on tärkeää, että viemärielementit on suunniteltu ja valmistettu tiukkojen säädösten mukaisesti. Näin varmistetaan bakteerikeräytymien minimointi. Kaikki ACO lattiakaivot on suunniteltu siten, että niiden hygieenisyys on optimoitu noudattamalla EN 1672:n ja EN ISO 14159:n mukaisia säännöksiä hygieenisten riskien minimoimiseksi. Liukastumissuoja Ruokatuotannossa ja keittiöissä tapah- Hygieniariskit EN 1672:n ja EN ISO 14159:n mukaan tuvien liukastumisten seuraukset voivat olla erittäin vakavia myös siksi, että ollaan tekemisissä kuumien elintarvikkeiden ja pintojen kanssa. Suunniteltaessa sovelluksia, joihin kuuluu lisääntynyt liukastumisriski, on huomioitava liukastumista estävät ritilät. Tästä syystä ACO:n lattiakaivojen tuotesarjassa on tarjolla liukastumiselta suojaavia ritilöitä. ACO ruostumattomasta teräksestä valmistetut lattiakaivot on valmistettu ja testattu EN 1253:n mukaisesti - Lattiakaivot rakennuksissa. Hyväksytty EN 1672:n ja EN ISO 14159:n mukaisesti Palonkesto Rakennusten tarkastusviranomaisten asettamat vaatimukset ACO on testannut lattiakaivosarjan ACO lattiakaivot 142 ja 218, joissa on DIN 4102:n mukainen hajutiiviste ja jotka on hyväksytty palonkestoluokkien R 30 - R 120 soveltuvuustesteissä. Koskien vaakakaivoja, MPA NRW, Dept. Erwitte on myöntänyt Rakennustarkastusvi- P-MPA-E Koskien pystykaivoja olemme vastaanottaneet Rakennustarkastusviranomaisten virallisen hyväksynnän nro.: Z Lattiakaivot, joiden kaltevuus on 1.5 (lattiakaivot vaakasuoralla poistoputkilla) Lattiakaivot voidaan asentaa helposti laipioon ilman palonestokittiä, mikäli Ei tyhjenevä malli Tyhjenevä malli seuraavat edellytykset täyttyvät: Minimietäisyys viemäriputkesta 600 mm Laipioputken vuoraus laskuputken alueelta on vastattava laadultaan R 30 - R 120 ja massiivisia laipioita koskevia palonkestovaatimuksia Lattiakaivoissa, joiden kaltevuus on 90 (lattiakaivot pystysuoralla Ei tyhjenevä malli Tyhjenevä malli poistoputkilla) Massiivisissa laipioissa (laipion minimipaksuus 100 mm DN 70:lle ja 150 mm DN 100:lle) joiden porausreiässä 4 Hitsattu limisauma Hitsattu päittäisliitos käytetään Fit-In -asennuskittiä. Tämä on hyväksytty lattiakaivon asennusmenetelmä, jonka yhteydessä ei tarvita laastia. Virallinen hyväksyntämerkintä nro. Z tälle versiolle vastaanotettiin DIBt Berliniltä. Fit-inin ja laipion väliin jäävä rako ei saa olla täytetty Massiivisissa laipioissa, joihin tehdään täysi upotus (laipion minimipaksuus 150 mm DN 70:lle ja 200 mm DN 100:lle) Hitsattu kulmista Pyöreät sisäkulmat Kaikki mainitut viemäriputket voidaan liittää ACO palonsuojattuihin lattiakaivoihin palonsuojakitillä riippumatta putken materiaalista, esim. palamattomat valurautaputket SML (rakennusmateriaaliluokka A1) tai muoviset viemäriputket (rakennusmateriaaliluokka B1/B2). Taulukko 2 Hitsattu kulmista Hitsattu sileästä kohdasta

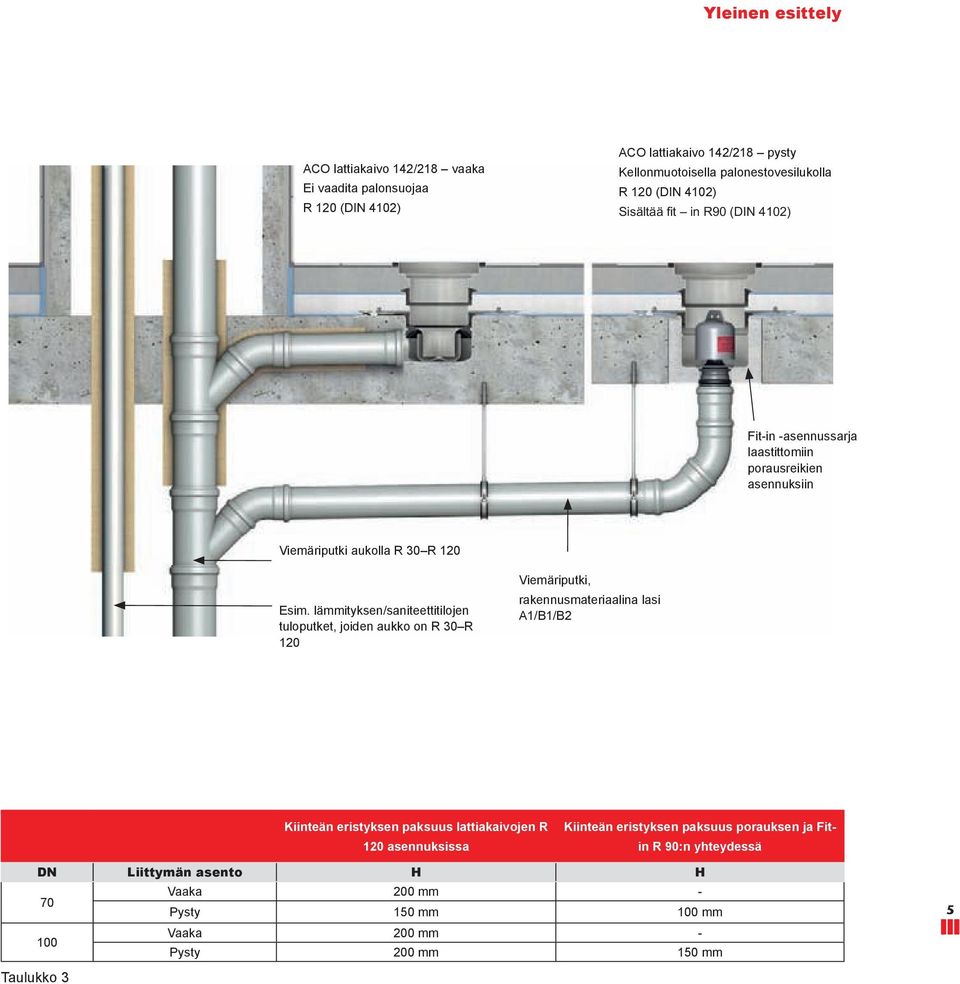

5 Yleinen esittely ACO lattiakaivo 142/218 vaaka Ei vaadita palonsuojaa R 120 (DIN 4102) ACO lattiakaivo 142/218 pysty Kellonmuotoisella palonestovesilukolla R 120 (DIN 4102) Fit-in -asennussarja laastittomiin porausreikien asennuksiin Viemäriputki aukolla R 30 R 120 Esim. lämmityksen/saniteettitilojen tuloputket, joiden aukko on R 30 R 120 Viemäriputki, rakennusmateriaalina lasi A1/B1/B2 Kiinteän eristyksen paksuus lattiakaivojen R 120 asennuksissa Kiinteän eristyksen paksuus porauksen ja Fitin R 90:n yhteydessä DN Liittymän asento H H 70 Vaaka 200 mm - Pysty 150 mm 100 mm 100 Vaaka 200 mm - Pysty 200 mm 150 mm Taulukko 3 5

6 Järjestelmän yleiskuvaus Järjestelmän yleiskuvaus Ominaisuudet ACO ruostumattomasta teräksestä valmistetut lattiakaivot on suunniteltu kohteisiin, joissa hygienia-, kestävyys ja toimivuusvaatimukset ovat keskeisessä asemassa. ACO lattiakaivoja on saatavana useina versioina, joiden virtaamat, ritilämallit, koot ja liittymien läpimitat sopivat erilaisiin sovelluksiin. Lattian rakenne ja syvyys sekä vesieristeen mahdollinen käyttö ovat määrääviä tekijöitä valittaessa sopivaa lattiakaivotyyppiä. ACO tarjoaa 4 yleiskäyttöön soveltuvaa mallia, jotka esitellään alla olevassa taulukossa. Lattiakaivot, joiden korkeus on kiinteä, ovat käytännöllisiä, tukevia rakenteeltaan, jotka voidaan asentaa betoni-, massa- tai kaakelilattioihin. Teleskooppiset kaivot voidaan asentaa yhdistettynä ruostumattomiin ACO lattiakaivojen kehyksiin tai ACO ruostumattomiin kouruviemäreihin ja useimpiin lattiarakenteisiin, myös sellaisiin, joissa on vesieriste. Kaikkia ACO lattiakaivoja on saatavana pysty- tai vaakasuorilla poistoputkilla. 6

7 ACO lattiakaivo Kiinteän korkeuden lattiakaivot Lattiakaivon kiinteä korkeus Ei vedenpitävän kalvon liitosta Ilman ylivuototoimintoa Teleskooppiset kaivot Asennuslaipalla Korkeuden säätö kiilalukituksella 360 kierrettävä yläosa Ei kalvoliitosta Ilman ylivuototoimintoa Liimattavalla laipalla Korkeuden säätö kiilalukituksella 360 kierrettävä yläosa Liimattava laippa vesitiiviille päällysteelle Helposti asennettava ylivuototoiminto tai umpinainen ratkaisu Mekaanisesti kiristettävällä laipalla Korkeuden säätö kiilalukituksella 360 kierrettävä yläosa Mekaanisesti kiristettävä laippa vesitiiviille päällysteelle Helposti asennettava ylivuototoiminto tai umpinainen ratkaisu 7 Taulukko 4

8 Ominaisuudet ja edut Ominaisuudet ja edut 10 ACO lattiakaivon ominaisuudet & edut Pyöreät kulmat tekevät lattiakaivosta huomattavasti hygieenisemmän ja kestävämmän Laajat läpimitat puhdistuksen helpottamiseksi Syvävedetty runko varmistaa tasaiset muodot ja estää halkeamien muodostumisen Kiilarengas nopeuttaa asennusta Kiilarengas muuntuu helposti vesieristeen kanssa käytettäväksi Vesilukon suunnittelussa on minimoitu haihtuminen ja höyryjen liikkuvuus Kuiva-runko suunnittelu, ei vesijäämiä kaivoissa Lattiakaivon virtaama ja itsepuhdistustuvuus ominaisuudet vastaavat EN 1253:n vaatimuksiin Täysin irrotettava vesilukko helpottaa vesilukon puhdistamista Irrotettava sakka-astia estää vesilukon tukkiutumisen

9 Ominaisuudet ja edut Edut Edut eriteltynä Hygieniasuunnittelu vastaa EN 1672:n ja EN ISO 14159:n vaatimuksia Ruostumaton teräsrakenne takaa kestävän ja pitkäaikaisen käytön Lattiakaivon yläosan pyöristettyjen kulmien tuoma hygienia- ja kestävyysstandardi Laaja valikoima ritilöitä kaikkien kuormitusluokkien sovelluksiin Tarjolla liukastumisen estävät ritilät käyttöturvallisuuden lisäämiseksi Matala rakennekorkeus Täysin EN 1253:en mukainen Luotettavat vedenpitävän vesieriste kalvon liitosmahdollisuudet Vedenpitävän kalvon ylivuototoimintovarustus Sopii kaikille lattiatyypeille Asentajan edut Matala rakennekorkeus Kiilalukituksen teleskooppinen säätö säästää asennusaikaa Lattiakaivon tasausvarustus Nopea ja luotettava laippaliitos vedenpitäville kalvoille Kiilarengas muuntuu helposti kalvolliseen ylivuototoimintoon Lattiakaivon yläosan pyöristetyt kulmat antavat kestävyyttä Helppo asentaa kaikkiin lattiatyyppeihin - keraamiset laatat, massa-betoni- ja vinyylilattiat Käyttöedut Täysin EN 1253:n mukainen Hygieeninen suunnittelu vastaa EN 1672:n ja EN ISO 14159:n vaatimuksiin Saatavana liukastumisenesto-ritilöitä käyttöturvallisuuden lisäämiseksi Helppo ja edullinen puhdistus Ruostumaton teräsrakenne takaa kestävän ja pitkäaikaisen käytön Valinnainen roskasuodatin Laaja valikoima ritilöitä Lattiakaivo yläosan pyöreät kulmat mahdollistavat hygieenisyyden ja kestävyyden Erinomaiset kalvoliitokset lisäävät rakenteiden kestävyyttä

10 Ominaisuudet ja edut Kiilatiiviste Tiivistetoiminto Helposti poistettava tiivisterengas Viemäritoiminto Poistamalla punainen O-rengas avataan vedenpoistoväylät 10

11 Lattiakaivo-opas Lattiakaivo-opas Tämän oppaan kuusi yksinkertaista työvaihetta auttavat suunnittelijoita valitsemaan sopivan lattiakaivon kaikkiin sovelluksiin. Vaihe 1 Sopivan tyyppisen lattiakaivon valinta on tehtävä lattiarakenteen mukaan. Kiinteä korkeus Ilman vesieristettä Teleskooppisesti säädettävä - asennuslaippa Teleskooppisesti säädettävä - liimattava laippa Vedenpitävällä kalvolla Teleskooppisesti säädettävä - mekaanisesti kiristettävä laippa Kiinteä korkeus Helppo asennus Sopii tiloihin, joiden vedenpitävyys on riippumaton lattiakaivo rungosta Käytetään lattiakaivojen yläosien ja kouruviemäreiden kanssa Säädettävä korkeus ja kierrettävä kaivon yläosa Sopii erinomaisesti sovelluksiin, joissa lattian lopullista korkeutta ei tiedetä Sopii tiloihin, joiden vedenpitävyys on riippumaton lattiakaivon rungosta Vedenpitävä liitäntä hitsaus- tai liimaliitoksella Voidaan käyttää lattiakaivojen yläosien tai kouruviemäreiden kanssa Säädettävä korkeus ja täysin kierrettävä lattiakaivon yläosa Vedenpitävä liitäntä mekaanisesti kiristettävällä laipalla Voidaan käyttää lattiakaivojen yläosien tai kouruviemäreiden kanssa Säädettävä korkeus ja täysin kierrettävä lattiakaivon yläosa 11 Taulukko 5

12 Lattiakaivo-opas Vaihe 2 Valitse tarvittaessa korotusrengas lattiarakenteille, joissa on kaksinkertainen vedenpitävä kerros tai lattiakaivon kokonaiskorkeuden nostamiseksi. Sopii vain teleskooppisesti säädettäville lattiakaivoille. Ilman vedenpitävää kalvoa liitettynä korotusrenkaaseen Teleskooppisesti säädettävä Vedenpitävällä kalvolla liitettynä korotusrenkaaseen Teleskooppisesti säädettävä - liimattava laippa Teleskooppisesti säädettävä - mekaanisesti kiristettävä laippa Sopii lattiakaivon yläosiin tai kouruviemäreihin Säädettävä korkeus Nostaa kokonaiskorkeutta 95 mm Vedenpitävä liitäntä hitsaus- tai liimaliitoksella Sopii lattiakaivon yläosiin tai kouruviemäreihin Säädettävä korkeus Nostaa kokonaiskorkeutta 95 mm Vedenpitävä liitäntä mekaanisesti kiristettävällä laipalla Sopii lattiakaivon yläosiin tai kouruviemäreihin Säädettävä korkeus Nostaa kokonaiskorkeutta 95 mm Taulukko 6 Vaihe 3 Varmista lattiakaivon sijainti, koko, poistoputken suunta ja levy-/tasoitealustan syvyys (soveltuvuus) putkistolle, sillä nämä seikat määrittävät lattiakaivotyypin. Pystysuora poistoputki Vaakasuora poistoputki 12 Taulukko 7 Vaihe 4 Lattiakaivoa valittaessa on tärkeä tietää vaadittava virtaama. Virtausarvoon vaikuttavat monet tekijät, kuten lattiakaivon koko ja rungon korkeus, roskasuodattimen käyttö ja yläosan korkeus. Pystysuora poistoputki virtausarvo vaakasuora poistoputki [l/s] virtaus[arvo l/s] Lattiakaivot, joiden korkeus on kiinteä Teleskooppisesti säädettävät lattiakaivot* DN/OD 200x x x x x x /75 mm /110 mm /75 mm /110 mm /110 mm /160 mm /75 mm /110 mm /75 mm /110 mm /110 mm Virtausarvo esitettynä ilman roskasuodatinta (virtausarvot tyhjällä roskasuodattimella ovat arviolta 15% matalammat kuin edellä mainitut arvot) *Yksityiskohtaiset virtausarvot löytyvät sivulta 45 Taulukko 8

13 Lattiakaivo-opas Vaihe 5 Kiinteiden jätteiden keräämiseksi lattiakaivoihin voidaan tarvittaessa asentaa roskasuodatin. Lattiakaivo poistoputken suunta Lattiakaivon rungon läpim. 142 Roskasuodatin tilavuus (litraa) Lattiakaivon rungon läpim. 157 Roskasuodatin tilavuus (litraa) Lattiakaivon rungon läpim. 218 Roskasuodatin tilavuus (litraa) Pysty Vaaka & pysty Taulukko 9 Vaihe 6 Lattian lopullinen päällyste määrittää lattiakaivon yläosan valinnan. Keraaminen/tasoite Ohutsauma Vinyyli/joustava Laatta-, hartsi- tai sementtilattialle Taulukko 10 vesieriste sovelluksiin Vaihe 7 Sopivan ritilän valinnassa on huomioitava seuraavat seikat: Kuormitus Hygienia Liukastumissuoja Verkkoritilä Reikä-ritilä Ladder-ritilä Umpikansi Heelsafe ARLA ritilä Vulcano-ritilä Sileä Sileä Sileä Sileä Sileä Liukastumisesto Hygienia Liukastumissuoja Kuormitusluokat 200x200 L15 L15 L15 M125 C250 M125 L15 L15 L15 250x250 L15 L15 L15 M125 C250 M125 L15 L15 L15 300x300 L15 L15 L15 M125 C250 M125 L15 L15 L15 Mekaaninen lukitus varmoihin vinyylilattiakiinnityksiin Liukastumisesto Liukastumisesto Liukastumisesto 13 Kuormitusluokka L15, M125 EN 1253:n mukainen Kuormitusluokka C250 EN 124:n mukainen Taulukko 11

14 Tuotesarjan malli / ACO lattiakaivo 142 Tuotesarjan malli ACO lattiakaivo kiinteä korkeus - vaaka- ja pystysuora poistoputk Hygieeninen EN 1672:n ja EN ISO 14159:n mukainen, laajamuotoinen suunnittelu, upotetut komponentit ja minimoidut hitsaussaumat halkeamien ja bakteerikeräymien välttämiseksi Ruostumattomasta teräksestä valmistettu lattiakaivo on täysin EN 1253:n mukainen Saatavana seuraavista ruostumaton teräs-tyypeistä: (304) tai (316L) Kuiva-allas suunnittelun ansiosta jätevesi ei jää seisomaan lattiakaivoon Täysin irrotettava ja puhdistettava ruostumattomasta teräksestä valmistettu vesilukko () Irrotettava hygieeninen ja korroosionkestävä nitriilinen tiivistei Lattiakaivojen korkeat virtaamat 1.4 l/s (DN 70) l/s (DN 100) Lattiakaivon yläosan kehyksen koko: 200x200 mm Poistoputki DN 70/100 (75 mm tai 110 mm OD) Laaja valikoima ritilöitä kuormitusluokille L15 - M125 (EN 1253) tai C250 (EN 124) Valinnainen suurikokoinen roskasuodatin 0.3 litraa (vaakasuora poistoputki) tai 0.4 litraa (pystykaivo) ACO lattiakaivo 142 kiinteä korkeus pystykaivo Kuva Piirustus Yläosan koko DN/ OD Materiaali Tuotenro x200 mm 70/75 mm x200 mm 100/110 mm Ohutsauma 200x200 mm 70/75 mm Ohutsauma 200x200 mm 100/110 mm Taulukko 12

15 Tuotesarjan malli / ACO lattiakaivo 142 ACO lattiakaivo 142 kiinteä korkeus Vaakasuora poistoputki Kuva Piirustus Yläosan koko DN/ OD Materiaali Tuotenro x200 mm 70/75 mm x200 mm 100/110 mm Ohutsauma 200x200 mm 70/75 mm Ohutsauma 200x200 mm 100/110 mm Taulukko 13 15

16 Tuotesarjan malli / ACO lattiakaivo 142 ACO lattiakaivo teleskooppinen - vaaka- ja pystysuora poistoputki Hygieeninen EN 1672:n ja EN ISO 14159:n mukainen, laajamuotoinen suunnittelu, upotetut komponentit ja minimoidut hitsaussaumat halkeamien ja bakteerikeräymien välttämiseksi. Ruostumattomasta teräksestä valmistettu täysin EN 1253:n mukainen lattiakaivo Saatavana ruostumattomasta teräksestä tyyppiä (304) tai (316L) Kuiva-allas suunnittelun ansiosta jätevesi ei jää seisomaan lattiakaivoon Täysin irrotettava ja puhdistettava ruostumattomasta teräksestä valmistettu vesilukko () Irrotettava hygieeninen ja korroosionkestävä nitriilinen tiiviste Lattiakaivot nopealle virtaamalle 1.4 l/s (DN 70) l/s (DN 100) Säädettävä kitkalukko ja 360 kierto lattiakaivon yläosassa Lattiakaivon kehyskoko: 200x200 mm ja 150x150 mm (K3) Poistoputki DN 70/100 (75 mm tai 110 mm OD) Laaja valikoima lattiakaivon yläosia ja ritilöitä kuormitusluokalle K3 -M125 (EN 1253) tai C250 (EN 124) Valinnainen suurikokoinen roskasuodatin 0.3 litraa (poistoputki vaakasuora) tai 0.4 litraa (pystykaivo) Lattiakaivon runko asennuslaipalla tai sisäänrakennetulla kalvolaipalla sekä liimaliitoksiin että mekaaniselle puristimelle 16

17 Tuotesarjan malli / ACO lattiakaivo 142 ACO lattiakaivo 142 teleskooppinen vaaka- ja pystysuora poistoputki Kuva Piirustus Laippatyyppi DN/ OD Materiaali Tuotenro Asennuslaippa 70/75 mm Liimattava laippa 70/75 mm Mekaanisesti kiristettävä laippa 70/75 mm Asennuslaippa 100/110 mm Liimattava laippa 100/110 mm Mekaanisesti kiristettävä laippa 100/110 mm Taulukko 14

18 Tuotesarjan malli / ACO lattiakaivo 142 ACO lattiakaivo 142 teleskooppinen - vaakasuora poistoputki Kuva Piirustus Laippatyyppi DN/ OD Materiaali Tuotenro. Asennuslaippa 70/75 mm Liimattava laippa 70/75 mm Mekaanisesti kiristettävä laippa 70/75 mm Asennuslaippa 100/110 mm Liimattava laippa 100/110 mm Mekaanisesti kiristettävä laippa 100/110 mm Taulukko 15

19 Tuotesarjan malli / ACO lattiakaivo 142 ACO lattiakaivo 142 teleskooppinen lattiakaivon yläosat Kuva Piirustus Laippatyyppi Ritilän korkeus Materiaali Tuotenro Neliö-yläosa 200x200 mm 25 mm Ohutsauma 200x200 mm 25 mm Ohutsauma vedenpoisto 200x200 mm 25 mm Muovi-yläosa ritilä ruostumatonta terästä 150x150 mm (K3) 5 mm Muovi MEKU yläosa ritilä ruostumatonta terästä 150x150 mm (K3) 5 mm Muovi Neliö-yläosa ritilä ruostumatonta terästä 150x150 mm (K3) 5 mm Taulukko 16

20 Tuotesarjan malli / ACO lattiakaivo 142 ACO lattiakaivo 142 teleskooppinen lattiakaivon yläosat Kuva Piirustus Laippatyyppi Ritilän korkeus Materiaali Tuotenro. PVC yläosa ritilä ruostumatonta terästä 150x150 mm (K3) 5 mm Muovi Muovi ohutsauma-yläosa ritilä ruostumatonta terästä 150x150 mm (K3) 5 mm Muovi Neliö-yläosa hiotulla laipalla ritilä ruostumatonta terästä 150x150 mm (K3) 5 mm Taulukko 17 20

21 Tuotesarjan malli / ACO lattiakaivo 142 ACO lattiakaivo 142 teleskooppinen korotusrenkaat Kuva Piirustus Korotusrenkaan tyyppi Materiaali Tuotenro Korotusrengas asennuslaipalla Korotusrengas liimattavalla laipalla Korotusrengas mekaanisesti kiristettävällä laipalla Liitosputki Muovi Taulukko 18 21

22 Tuotesarjan malli / ACO lattiakaivo 142 ACO lattiakaivo 142 lisävarusteet ja varaosat Kuva Piirustus Nimi Materiaali Tuotenro Roskasuodatin 0.4 litraa - teleskooppisille kaivoille Roskasuodatin 0.4 litraa -kiinteän korkeuden ja teleskooppisille kaivoille Standardi vesilukko Kiilarengas Nitriili Standardi vesilukon tuki Nitriili * Asennussarja Fit-In Palamaton rakennusmateriaaliluokka A1:n mukaisesti Laastiton asennus porauksiin: 225 mm Palonsuojavarustuksella tai ilman Mitat Fit-In Läpimitta: 215 mm Korkeus: 150 mm * Kellonmuotoinen vesilukko Muovi * Palonkestävä vesilukko Tuli- ja savutiiviste lisää viemärirunkojen palonkestävyyttä Muovi Vararengas kellonmuotoiselle vesilukolle Nitriili *Voidaan käyttää vain lattiakaivoissa, joiden poistoputki on pystysuorassa. Taulukko 19

23 Tuotesarjan malli / ACO lattiakaivo 142 ACO lattiakaivo 142 ritilät kehykselle mm Kuva Piirustus Nimi Kuormitusluokka Pinta Materiaali Tuotenro. Ristikko L15 Liukastumisesto Sileä Reikä-ritilä L15 Sileä Liukastumisesto Säle-ritilä M Sileä Sileä Säle-ritilä C250 Sileä Heelsafe-ritilä L15 Sileä Volcano-ritilä L15 Liukastumisesto Arla-ritilä L15 Liukastumisesto Umpikansi M125 Sileä Taulukko 20

24 Tuotesarjan malli / ACO lattiakaivo 157 Tuotesarjan malli ACO lattiakaivo kiinteä korkeus - vaaka- ja pystysuora poistoputki Hygieeninen EN 1672:n ja EN ISO 14159:n mukainen, laajamuotoinen suunnittelu, upotetut komponentit ja minimoidut hitsaussaumat halkeamien ja bakteerikeräymien välttämiseksi. Täysin EN 1253:n mukainen lattiakaivo ruostumattomasta teräksestä Saatavana seuraavista ruostumaton teräs-tyypeistä: (304) tai (316L) Kuiva-allas suunnittelun ansiosta jätevesi ei jää seisomaan lattiakaivoon Täysin irrotettava ja puhdistettava ruostumattomasta teräksestä valmistettu vesilukko () Irrotettava hygieeninen ja korroosionkestävä nitriilinen tiiviste Suuri virtaama 2.75 l/s (DN 70) l/s (DN 100) Lattiakaivon yläosan kehyksen koko: 200x200 mm tai 250x250 mm Poistoputki DN 70/100 (75 mm tai 110 mm OD) Laaja valikoima ritilöitä kuormitusluokalle L15 - M125 (EN 1253) tai C250 (EN 124) Valinnainen suurikokoinen roskasuodatin 0.3 litraa (poistoputki vaakasuora) tai 0.6 litraa (pystykaivo) 24

25 Tuotesarjan malli / ACO lattiakaivo 157 ACO lattiakaivo 157 kiinteä korkeus pystykaivo Kuva Piirustus Yläosan koko DN/OD Materiaali Tuotenro x200 mm 70/75 mm Ø x250 mm 70/75 mm Ø x200 mm 100/110 mm Ø x250 mm 100/110 mm Ø Ohutsauma 200x200 mm 70/75 mm Ohutsauma 200x200 mm 100/110 mm Taulukko 21

26 Tuotesarjan malli / ACO lattiakaivo 157 ACO lattiakaivo 157 kiinteä korkeus Vaakasuora poistoputki Kuva Piirustus Yläosan koko DN/OD Materiaali Tuotenro Ø x200 mm 70/75 mm Ø x250 mm 70/75 mm Ø x200 mm 100/110 mm Taulukko 22 osa A 26

27 Tuotesarjan malli / ACO lattiakaivo 157 ACO lattiakaivo 157 kiinteä korkeus Vaakasuora poistoputki Kuva Piirustus Yläosan koko DN/OD Materiaali Tuotenro Ø x250 mm 100/110 mm Ohutsauma 200x200 mm 70/75 mm Ohutsauma 200x200 mm 100/110 mm Taulukko 22 osa B 27

28 Tuotesarjan malli / ACO lattiakaivo 157 ACO lattiakaivo teleskooppinen - vaaka- ja pystysuora poistoputki Hygieeninen EN 1672:n ja EN ISO 14159:n mukainen, laajamuotoinen suunnittelu, upotetut komponentit ja minimoidut hitsaussaumat halkeamien ja bakteerikeräymien välttämiseksi. Täysin EN 1253:n mukainen lattiakaivo ruostumattomasta teräksestä Saatavana seuraavista ruostumaton teräs-tyypeistä: (304) tai (316L) Kuiva-allas suunnittelun ansiosta jätevesi ei jää seisomaan lattiakaivoon Täysin irrotettava ja puhdistettava ruostumattomasta teräksestä valmistettu vesilukko () Irrotettava hygieeninen ja korroosionkestävä nitriilinen tiiviste Suuri virtaama 2.75 l/s (DN 70) l/s (DN 100) Säädettävä kiilalukitus ja 360 kierto lattiakaivon yläosassa Lattiakaivon yläosan kehyksen koko 200x200 mm tai 250x250 mm Poistoputki DN 70/100 (75 mm tai 110 mm OD) Laaja valikoima ritilöiden kuormitusluokkia L15 - M125 (EN 1253) tai C250 (EN 124) Valinnainen suurikokoinen roskasuodatin 0.3 litraa (vaakasuora poistoputki) tai 0.6 litraa (pystykaivo) Lattiakaivon runko asennuslaipalla tai sisäänrakennetulla kalvolaipalla sekä liimaliitoksiin että mekaaniseen kiristykseen 28

29 Tuotesarjan malli / ACO lattiakaivo 157 ACO lattiakaivo 157 teleskooppinen pystypoisto Kuva Piirustus Laippatyyppi DN/OD Materiaali Tuotenro Asennuslaippa 70/75 mm Ø Liimattava laippa 70/75 mm Ø79 Ø Mekaanisesti kiristettävä laippa 70/75 mm Ø Asennuslaippa 100/110 mm Ø Liimattava laippa 100/110 mm Ø110 Ø Mekaanisesti kiristettävä laippa 100/110 mm Ø110 Taulukko 23

30 Tuotesarjan malli / ACO lattiakaivo 157 ACO lattiakaivo 157 teleskooppinen vaakasuora poistoputki Kuva Piirustus Laippatyyppi DN/OD Materiaali Tuotenro. 147 Ø Ø Asennuslaippa 70/75 mm Ø Liimattava laippa 70/75 mm Ø Ø Ø Mekaanisesti kiristettävä laippa 70/75 mm Ø Ø Asennuslaippa 100/110 mm Ø Ø Liimattava laippa 100/110 mm Ø Ø Mekaanisesti kiristettävä laippa 100/110 mm Taulukko 24

31 Tuotesarjan malli / ACO lattiakaivo 157 ACO lattiakaivo 157 teleskooppinen lattiakaivon yläosat Kuva Piirustus Yläosan tyyppi Ritilän korkeus Materiaali Tuotenro Ø Neliö-yläosa 200x200 mm (betoni-, laatta- ja hartsitasoitelattiat) 25 mm Neliö-yläosa Ø x250 mm (betoni-, laatta- ja hartsitasoitelattiat) 30 mm Ø Vinyyli-lattiapinta 30 mm Ø laipallinen-yläosa 25 mm Ø laipallinen-yläosa - ylivuototoiminto 25 mm Ø laipallinen-yläosa 30 mm Ø laipallinen-yläosa - ylivuototoiminto 30 mm Ø Taulukko 25

32 Tuotesarjan malli / ACO lattiakaivo 157 ACO lattiakaivo 157 teleskooppinen korotusrenkaat Kuva Piirustus Korotusrengas tyyppi Materiaali Tuotenro Ø182 Korotusrengas asennuslaipalla Ø Ø358 Korotusrengas liimattavalla laipalla Ø Ø358 Korotusrengas mekaanisesti ruuvikiristettävällä laipalla Ø Taulukko 26 ACO lattiakaivo 157 lisätarvikkeet ja varaosat Kuva Piirustus Nimi Materiaali Tuotenro Ø154 Pystykaivo roskasuodatin kapasiteetti 0.6 litraa Ø154 Vaakakaivo roskasuodatin kapasiteetti 0.3 litraa Ø Standardi vesilukko Ø156 Standardi vesilukon tuki Nitriili Ø Kiilarengas asennussarja Nitriili Taulukko 27

33 Tuotesarjan malli / ACO lattiakaivo 157 ACO lattiakaivo 157 ritilät kehyksille mm Kuva Piirustus Nimi Verkko-ritilä L15 Pinta Materiaali Tuotenro. Kuormitusluokka Liukastumisesto Sileä Reikä-ritilä L15 Sileä Ladder-ritilä M125 Liukastumisesto Sileä Sileä Ladder-ritilä C250 Sileä Heelsafe-ritilä L15 Sileä Volcano-ritilä L15 Liukastumisesto Arla-ritilä L15 Liukastumisesto Umpikansi M125 Sileä Taulukko 28

34 Tuotesarjan malli / ACO lattiakaivo 157 ACO lattiakaivo 157 ritilät kehyksille mm Kuva Piirustus Nimi Verkko-ritilä L15 Pinta Materiaali Tuotenro. Kuormitusluokka Liukastumisesto Sileä Reikä-ritilä L15 Sileä Liukastumisesto Ladder-ritilä M125 Sileä Ladder-ritilä C250 Sileä Heelsaferitilä L15 Sileä Volcano-ritilä L15 Liukastumisesto Arla-ritilä L15 Liukastumisesto Umpikansi M125 Sileä Taulukko 29

35 Tuotesarjan malli / ACO lattiakaivo 157 ACO lattiakaivo 157 ritilät vinyylilattioille Kuva Piirustus Nimi Kuormitusluokka Pinta Materiaali Tuotenro Ø170 Ladder-ritilä M125 Sileä Ø170 Rei itetty ritilä L15 Sileä Umpikansi M125 Sileä Taulukko 30 35

36 Tuotesarjan malli / ACO lattiakaivo 218 ACO lattiakaivo kiinteä korkeus - vaaka- ja pystysuora poistoputki Hygieeninen EN 1672:n ja EN ISO 14159:n mukainen, laajamuotoinen suunnittelu, upotetut komponentit ja minimoidut hitsaussaumat halkeamien ja bakteerikeräymien välttämiseksi. Täysin EN 1253:n mukainen lattiakaivo ruostumattomasta teräksestä Saatavana ruostumaton teräs-tyyppiä (304) tai (316L) Kuiva-allas suunnittelun ansiosta jätevesi ei jää seisomaan lattiakaivoon Täysin irrotettava ja puhdistettava ruostumattomasta teräksestä valmistettu vesilukko () Irrotettava hygieeninen ja korroosionkestävä nitriilinen tiiviste Suuri virtaama alkaen 5 l/s Lattiakaivon yläosan kehyksen koko: 300x300 mm Poistoputki DN 100/150 (110 mm tai 160 mm OD) pystykaivolle, DN 100 (110 mm OD) poistoputken ollessa vaakasuorassa. Laaja valikoima ritilöitä kuormitusluokille L15 - M125 (EN 1253) tai C250 (EN 124) Valinnainen suurikokoinen roskasuodatin 0.7 litraa (vaakasuora poistoputki) tai 1.4 litraa (pystykaivo) 36

37 Tuotesarjan malli / ACO lattiakaivo 218 ACO lattiakaivo 218 kiinteä korkeus pystykaivo Kuva Piirustus Yläosan koko DN/OD Materiaali Tuotenro x300 mm 100/110 mm Ø x300 mm 150/160 mm Ø160 Taulukko 31 ACO lattiakaivo 218 kiinteä korkeus vaakasuora poistoputki Kuva Piirustus Yläosan koko DN/OD Materiaali Tuotenro Ø x300 mm 100/110 mm Taulukko 32 37

38 Tuotesarjan malli / ACO lattiakaivo 218 ACO lattiakaivo teleskooppinen - vaaka- ja pystysuora poistoputki Hygieeninen EN 1672:n ja EN ISO 14159:n mukainen, laajamuotoinen suunnittelu, upotetut komponentit ja minimoidut hitsaussaumat halkeamien ja bakteerikeräymien välttämiseksi. Täysin EN 1253:n mukainen lattiakaivo ruostumattomasta teräksestä Saatavana seuraavista ruostumaton teräs-tyypeistä: (304) tai (316L) Kuiva-allas suunnittelun ansiosta jätevesi ei jää seisomaan lattiakaivoon Täysin irrotettava ja puhdistettava ruostumattomasta teräksestä valmistettu vesilukko () Irrotettava hygieeninen ja korroosionkestävä nitriilinen tiiviste Suuri virtaama alkaen 5 l/s Säädettävä kitkalukko ja 360 kierto lattiakaivon yläosassa Lattiakaivon yläosan kehyksen koko: 300x300 mm Poistoputki DN 100/150 (110 mm tai 160 mm OD) pystykaivolle, DN100 (110 mm OD) vain vaakasuoralle poistoputkelle Laaja valikoima ritilöitä kuormitusluokille L15 - M125 (EN 1253) tai C250 (EN 124) Valinnainen suurikokoinen roskasuodatin 0.7 litraa (vaakasuora poistoputki) tai 1.4 litraa (pystykaivo) Lattiakaivon runko asennuslaipalla tai sisäänrakennetulla kalvolaipalla sekä liimaliitoksiin että mekaaniseen kiristykseen 38

39 Tuotesarjan malli / ACO lattiakaivo 218 ACO lattiakaivo 218 teleskooppinen pystykaivo Kuva Piirustus Laippatyyppi DN/OD Materiaali Tuotenro Asennuslaippa 100/110 mm Ø Liimattava laippa 100/110 mm Ø110 Ø Mekaanisesti kiristettävä laippa 100/110 mm Ø Asennuslaippa 150/160 mm Ø Liimattava laippa 150/160 mm Ø160 Ø Mekaanisesti kiristettävä laippa 150/160 mm Ø160 Taulukko 33

40 Tuotesarjan malli / ACO lattiakaivo 218 ACO lattiakaivo 218 teleskooppinen Pystykaivo matala versio Kuva Piirustus Laippatyyppi DN/OD Materiaali Tuotenro Asennuslaippa 100/110 mm Liimattava laippa 100/110 mm Mekaanisesti kiristettävä laippa 100/110 mm Huomaa: Näitä lattiakaivoja ei voi varustaa vesilukolla. Lattiakaivot voidaan varustaa kellonmuotoisella palonestovesilukolla. Näiden lattiakaivojen asennuksissa voidaan käyttää Fit-iniä. Palotestattu ratkaisu katso sivua 5. Taulukko 34 ACO lattiakaivo 218 teleskooppinen vaakasuora poistoputki 40 Kuva Piirustus Laippatyyppi DN/OD Materiaali Tuotenro Ø Asennuslaippa /110 mm Ø Ø420 Ø Liimattava laippa 100/110 mm Ø418 Ø Mekaanisesti kiristettävä laippa 100/110 mm Taulukko 35

41 Tuotesarjan malli / ACO lattiakaivo 218 ACO lattiakaivo 218 teleskooppinen lattiakaivon yläosat Kuva Piirustus Yläosan tyyppi Ritilän korkeus Materiaali Tuotenro Neliö-yläosa Ø x300mm (betoni-, laatta-, hartsitasoitelattiat) 30 mm Ø Vinyylilattia 30 mm Ø laipallinen-yläosa 30 mm Ø , laipallinen-yläosa ylivuototoiminto 30 mm Ø200 Taulukko 36 ACO lattiakaivo 218 teleskooppinen korotusrenkaat Kuva Piirustus Korotusrenkaan tyyppi Materiaali Tuotenro Ø Korotusrengas asennuslaipalla Ø Ø Korotusrengas liimattavalla laipalla Ø Ø Korotusrengas mekaanisesti ruuvikiristettävällä laipalla Ø Taulukko 37

42 Tuotesarjan malli / ACO lattiakaivo 218 ACO lattiakaivo 218 Lisävarusteet ja varaosat Kuva Piirustus Nimi Materiaali Tuotenro Ø216 Pystykaivolattiakaivo roskasuodatin 1.4 litran kapasiteetti Ø217 Vaakasuora poistoputki lattiakaivo roskasuodatin 0.7 litran kapasiteetti Ø Standardi vesilukko Ø217 Standardi vesilukon tuki Nitriili Ø243 Kiilarengas asennussarja Nitriili * * Fit-in Palamaton rakennusmateriaaliluokka A1:n mukaisesti Laastiton asennus porauksiin: 300 mm Mitat Fit-In Läpimitta: 290 mm Korkeus: 200 mm Palolta suojaava kellonmuotoinen vesilukko Palonsuojana kellonmuotoinen vesilukko muotoillulla suojapatruunalla Tuli- ja savutiiviste lisää viemärirunkojen palonkestävyyttä Muovi *Voidaan käyttää vain pystykaivoissa. Taulukko 38

43 Tuotesarjan malli / ACO lattiakaivo 218 ACO lattiakaivo 218 ritilät kehyksille mm Kuva Piirustus Nimi Verkko-ritilä Kuormitusluokka L15 Pinta Materiaali Tuotenro Liukastumisesto Sileä Reikä-ritilä L15 Sileä Ladder-ritilä M125 Liukastumisesto Sileä Ladder-ritilä C250 Sileä Heelsafe-ritilä L15 Sileä Volcano L15 Liukastumisesto Arla-ritilä L15 Liukastumisesto Umpikansi M125 Sileä Taulukko 39

44 Tuotesarjan malli / ACO lattiakaivo 218 ACO lattiakaivo 218 ritilät vinyylipäällysteille Kuva Piirustus Nimi Kuormitusluokka Pinta Materiaali Tuotenro Ø222 Ladder-ritilä M125 Sileä Ø222 Rei itetty ritilä L15 Sileä Umpikansi M125 Sileä Taulukko 40 44

45 Virtausarvot Virtausarvot ACO lattiakaivo kiinteä korkeus Virtausarvo [l/s] DN 70 Vaaka 1.4 Pysty 1.4 DN 100 Vaaka 1.6 Pysty 1.6 Taulukko 41 ACO lattiakaivo 142 teleskooppinen Virtausarvo [l/s] DN 70 Vaaka Pysty DN 100 Taulukko 42 Vaaka Pysty ACO lattiakaivo 157 kiinteä korkeus ACO lattiakaivo 218 kiinteä korkeus 45 Virtausarvo [l/s] DN 70 Vaaka 2.6 Pysty 2.7 DN 100 Vaaka 2.8 Pysty 3.5 Taulukko 43 Virtausarvo [l/s] DN 100 Vaaka 4.4 Pysty 5.0 DN 150 Pysty 5.0 Taulukko 44

46 Virtausarvot ACO lattiakaivo 157 teleskooppinen Virtausarvo [l/s] DN 70 Vaaka Pysty DN 100 Vaaka Pysty Taulukko 45 ACO lattiakaivo 218 teleskooppinen Virtausarvo [l/s] DN 100 Vaaka Pysty DN 150 Pysty Taulukko 46 46

47 Puhdistusmenetelmät Puhdistusmenetelmät Puhdistusmenetelmät Ruostumaton teräs ja NBR ovat helppoja puhdistaa. Useimmissa tapauksissa teollisille sovellutuksille sopii pesu lämpimällä vedellä ja saippualla tai miedolla pesuaineella ja huuhtelu puhtaalla vedellä. Ulkoisen puhdistuksen viimeistelyn voi suorittaa pyyhkimällä lopuksi puhtaat pinnat kuiviksi. Lopuksi Mikäli kaikki alla olevasta taulukosta löytyvät ehdotukset ja toimenpiteet eivät tuota toivottua tulosta, ruostumaton teräs on mahdollista puhdistaa mekaanisesti asiantuntevan henkilön toimesta. Ota yhteyttä ACO ammattilaisiin lisäohjeiden saamiseksi. Ongelma Puhdistusaine Huomautus Yleinen puhdistus, kaikki pintakäsittelyt. Saippua tai mieto pesuaine ja vesi (kuten astianpesuaine). Puhdista sienellä, huuhtele puhtaalla vedellä, kuivaa tarvittaessa. Sormenjäljet, kaikki pintakäsittelyt. Saippua tai lämmin vesi tai orgaaninen liuotin (esim. asetoni, alkoholi). Huuhtele puhtaalla vedellä, kuivaa tarvittaessa. Vaikeat tahrat ja värjäytymät. Mieto pesuliuos (esim. Jif, Goddard ruostumattoman teräksen hoitoaine). Huuhtele hyvin puhtaalla vedellä ja kuivaa. Öljy- ja rasvatahrat, kaikki pintakäsittelyt. Orgaaniset liuokset (esim. asetoni, alkoholi, trikloorietyleeni). Puhdista lopuksi saippualla ja vedellä, huuhtele puhtaalla vedellä ja kuivaa. Ruoste ja muut syöpymät. Oksaalihappo. Puhdistusliuos levitetään vanutupolla ja annetaan vaikuttaa minuuttia ja pestään pois vedellä. Lopullinen puhdistus voidaan suorittaa Jif -pesulioksella. Huuhtele hyvin puhtaalla vedellä (huomio hapollisia puhdistusaineita koskevat varotoimenpiteet). Naarmut harjatulla (satiini) pinnalla. Kotitalouksissa käytettävä synteettinen hankaussieni (esim. Scotch Brite puhdistussieni). Suorita syvempien naarmujen käsittely pintakäsittelyn suuntaisesti. Puhdista saippualla tai pesuliuoksella tavalliseen tapaan. Älä käytä teräsvillaa (metallihiukkaset voivat tunkeutua ruostumattomaan teräkseen ja aiheuttaa muita pintaongelmia). 47 Taulukko 47

48 Asennussuositukset Asennussuositukset Asennussuositukset Teleskooppinen laipallinen lattiakaivo asennettuna kannateltuun betonilaattarakenteeseen 1 Keraamiset laatat Laattalaasti 5 3 Kaivon kehys 6 4 Betonitasoite 5 Vesieriste (WPM) 6 7 Lattiakaivo Kannateltuun betonilaattaan porattu reikä lattiakaivon rungolle 7 48 Teleskooppinen laipallinen lattiakaivo ja laipallinen korotusrengas asennettuna kannateltuun betonilaattarakenteeseen Keraamiset laatat Laattalaasti Kaivon kehys Betonitasoite 5 Vesieriste (WPM) Eriste Kaksoislaipallinen lattiakaivo Kannateltuun betonilaattaan porattu reikä lattiakaivon rungolle 8

49 Asennussuositukset Teleskooppinen laipallinen lattiakaivo asennettuna massiivibetonilattiaan Keraamiset laatat Laattalaasti Kaivon kehys Betonitasoite Vesieriste (WPM) Laipallinen lattiakaivo Massiivibetoni-lattialaatta Tiivistetty maapohja 7 8 Teleskooppinen laipallinen lattiakaivo ja korotusrengas asennettuna massiivibetonilattiaan Keraamiset laatat Laattalaasti Kaivon kehys Betonitasoite 7 5 Vesieriste (WPM) 6 7 Eriste Kaksoislaippa-lattiakaivo Massiivibetoni-lattialaatta Tiivistetty maapohja 9

50 Asennussuositukset Lattiakaivo, jonka korkeus on kiinteä, asennettuna massiivibetonilattiaan Keraamiset laatat Laattalaasti Kaivon kehys Betonitasoite 5 5 Höyrynkestävä kalvo (DPM) Lattiakaivo Poistoputki Lattialaatta Tiivistetty maapohja
