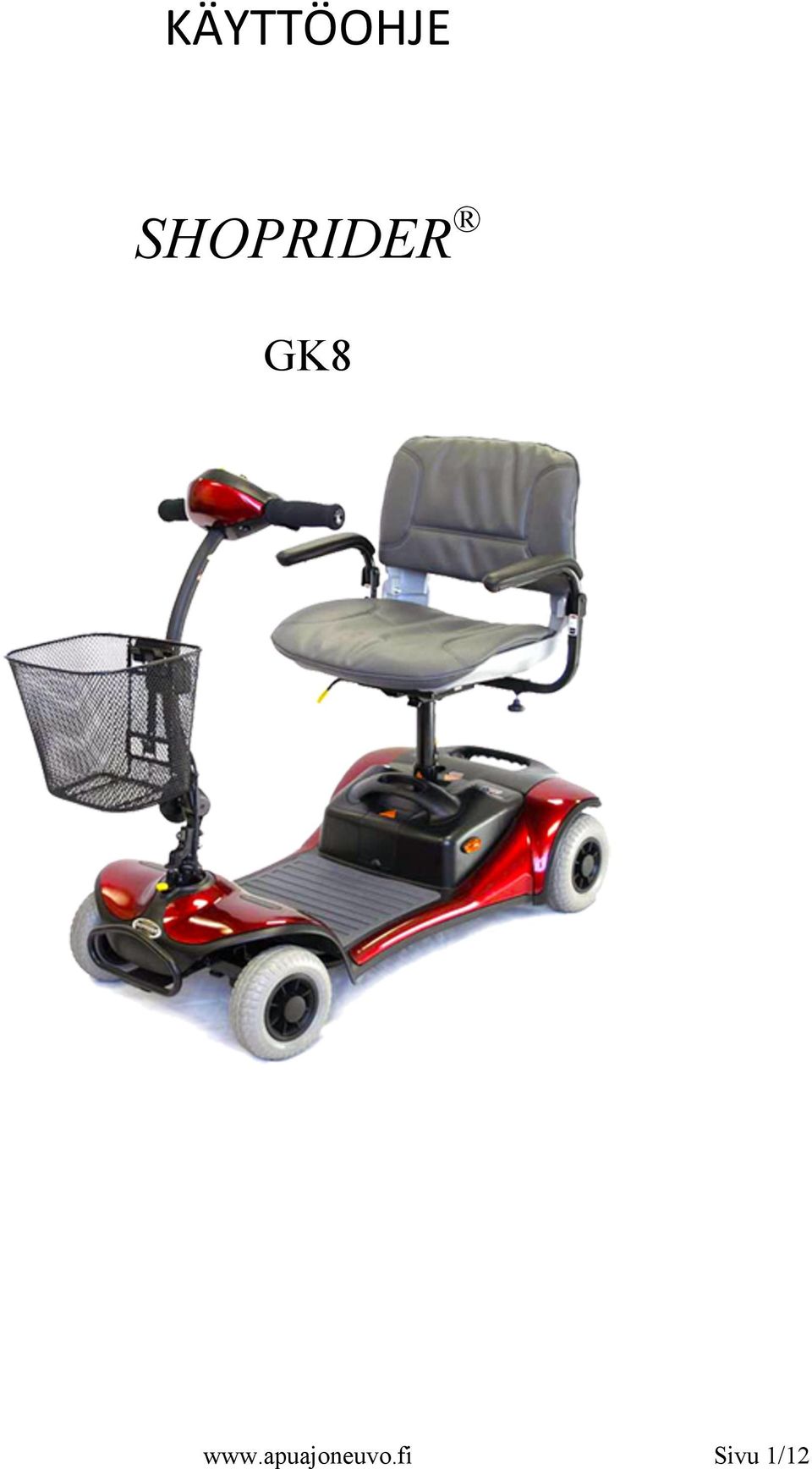

KÄYTTÖOHJE SHOPRIDER GK8. Sivu 1/12

Transkriptio

1 KÄYTTÖOHJE SHOPRIDER GK8 Sivu 1/12

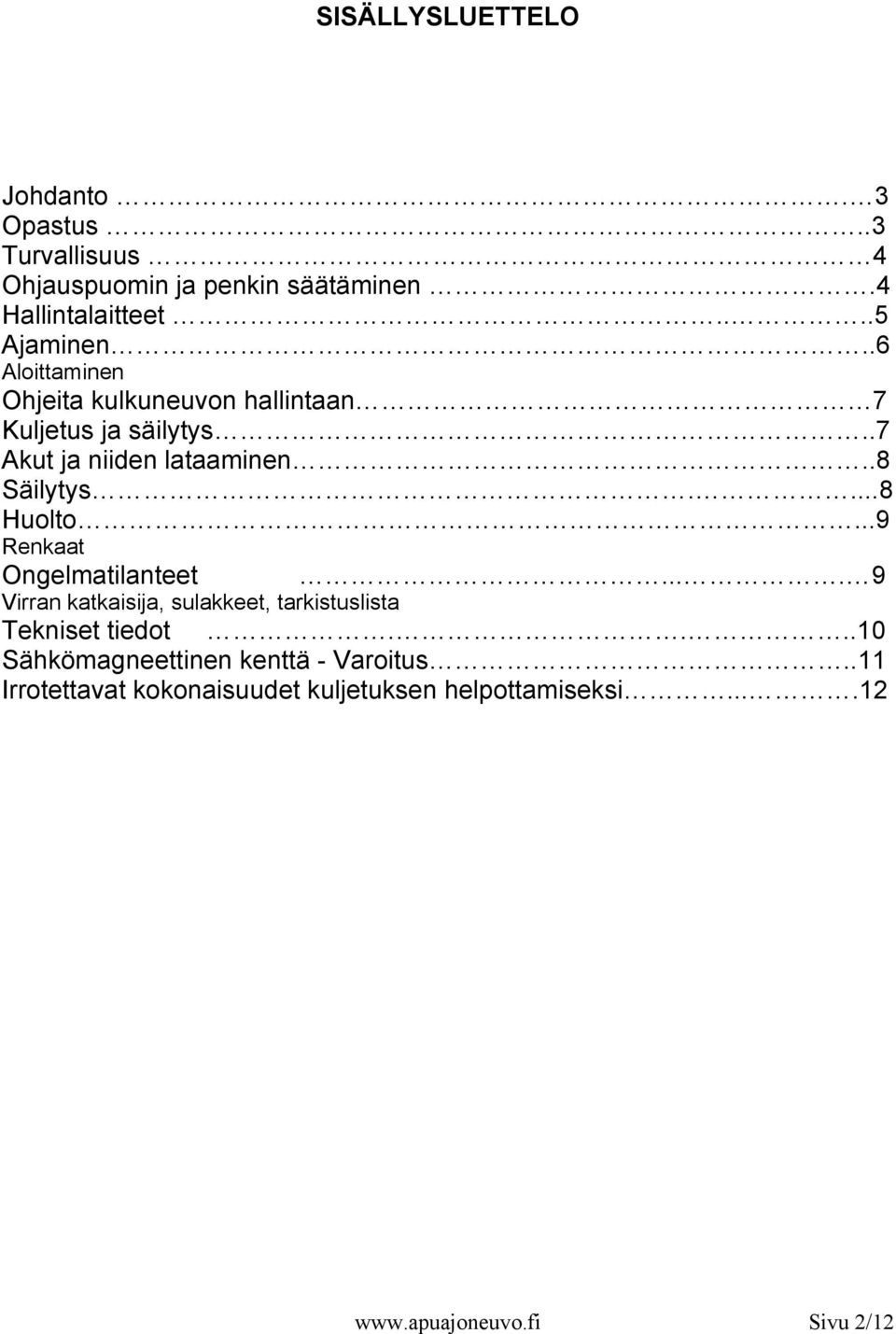

2 SISÄLLYSLUETTELO Johdanto. 3 Opastus..3 Turvallisuus 4 Ohjauspuomin ja penkin säätäminen.4 Hallintalaitteet....5 Ajaminen..6 Aloittaminen Ohjeita kulkuneuvon hallintaan 7 Kuljetus ja säilytys..7 Akut ja niiden lataaminen..8 Säilytys....8 Huolto...9 Renkaat Ongelmatilanteet Virran katkaisija, sulakkeet, tarkistuslista Tekniset tiedot Sähkömagneettinen kenttä - Varoitus..11 Irrotettavat kokonaisuudet kuljetuksen helpottamiseksi Sivu 2/12

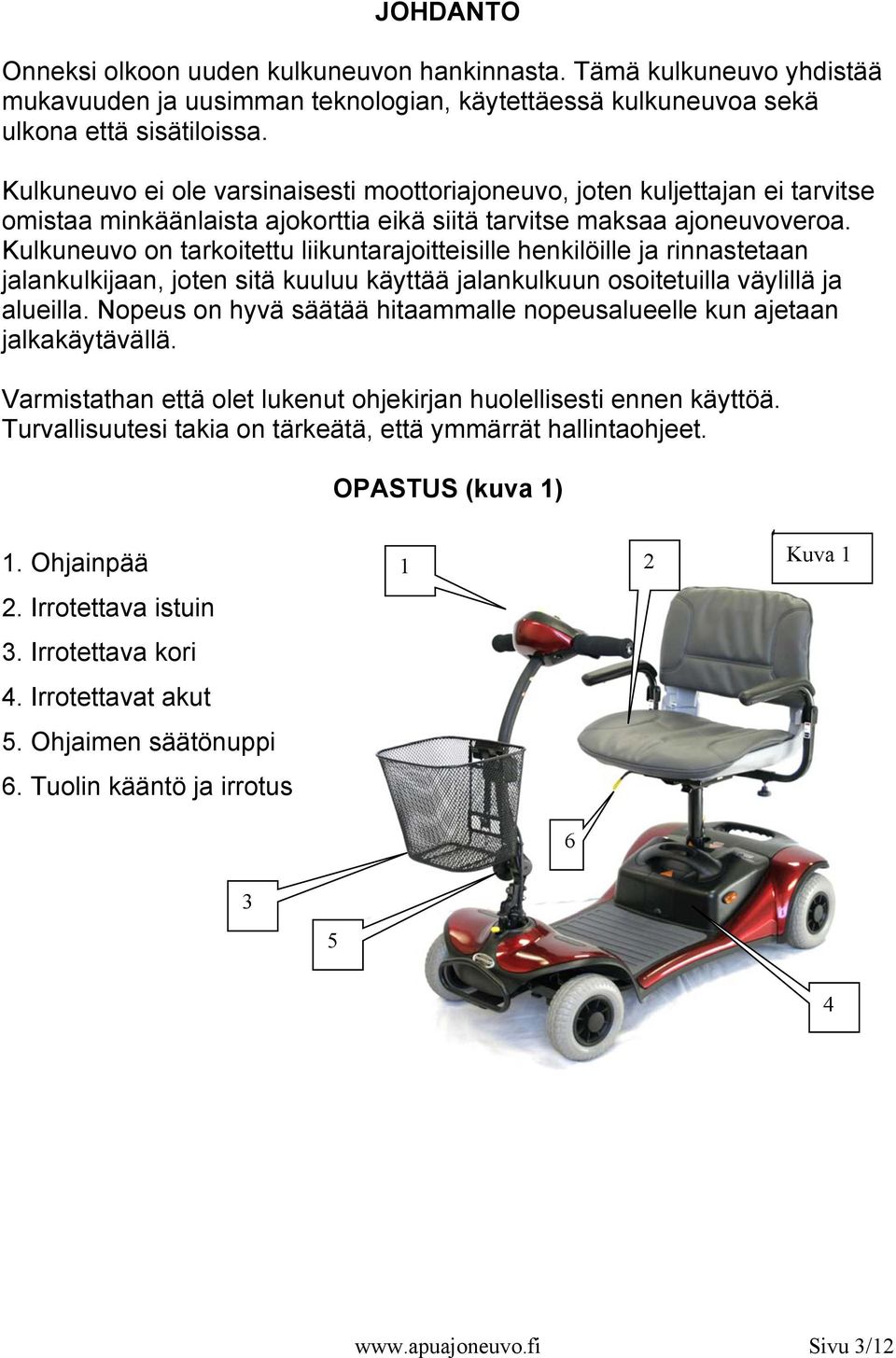

3 JOHDANTO Onneksi olkoon uuden kulkuneuvon hankinnasta. Tämä kulkuneuvo yhdistää mukavuuden ja uusimman teknologian, käytettäessä kulkuneuvoa sekä ulkona että sisätiloissa. Kulkuneuvo ei ole varsinaisesti moottoriajoneuvo, joten kuljettajan ei tarvitse omistaa minkäänlaista ajokorttia eikä siitä tarvitse maksaa ajoneuvoveroa. Kulkuneuvo on tarkoitettu liikuntarajoitteisille henkilöille ja rinnastetaan jalankulkijaan, joten sitä kuuluu käyttää jalankulkuun osoitetuilla väylillä ja alueilla. Nopeus on hyvä säätää hitaammalle nopeusalueelle kun ajetaan jalkakäytävällä. Varmistathan että olet lukenut ohjekirjan huolellisesti ennen käyttöä. Turvallisuutesi takia on tärkeätä, että ymmärrät hallintaohjeet. OPASTUS (kuva 1) 1. Ohjainpää 1 2 Kuva 1 2. Irrotettava istuin 3. Irrotettava kori 4. Irrotettavat akut 5. Ohjaimen säätönuppi 6. Tuolin kääntö ja irrotus Sivu 3/12

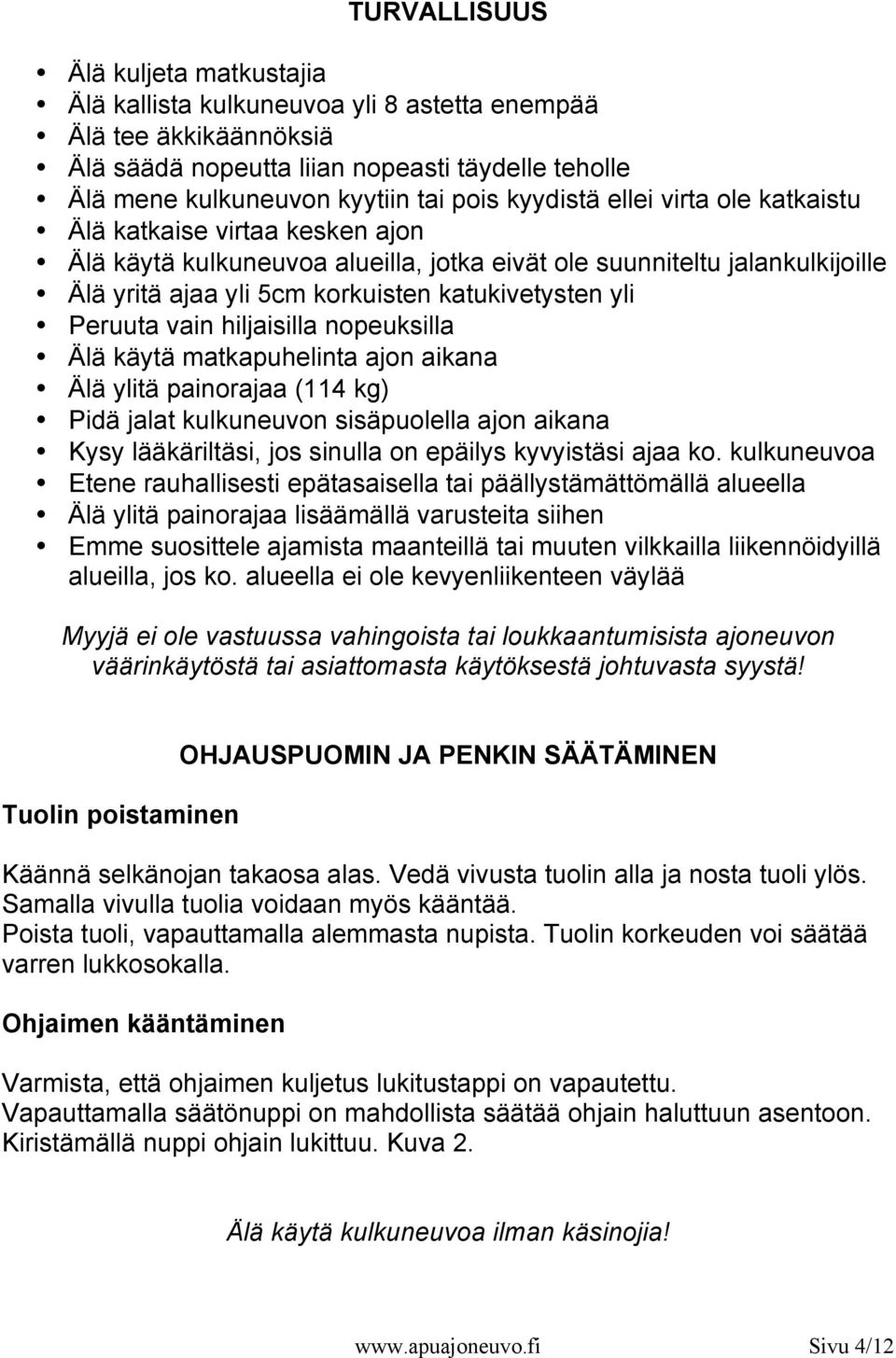

4 TURVALLISUUS Älä kuljeta matkustajia Älä kallista kulkuneuvoa yli 8 astetta enempää Älä tee äkkikäännöksiä Älä säädä nopeutta liian nopeasti täydelle teholle Älä mene kulkuneuvon kyytiin tai pois kyydistä ellei virta ole katkaistu Älä katkaise virtaa kesken ajon Älä käytä kulkuneuvoa alueilla, jotka eivät ole suunniteltu jalankulkijoille Älä yritä ajaa yli 5cm korkuisten katukivetysten yli Peruuta vain hiljaisilla nopeuksilla Älä käytä matkapuhelinta ajon aikana Älä ylitä painorajaa (114 kg) Pidä jalat kulkuneuvon sisäpuolella ajon aikana Kysy lääkäriltäsi, jos sinulla on epäilys kyvyistäsi ajaa ko. kulkuneuvoa Etene rauhallisesti epätasaisella tai päällystämättömällä alueella Älä ylitä painorajaa lisäämällä varusteita siihen Emme suosittele ajamista maanteillä tai muuten vilkkailla liikennöidyillä alueilla, jos ko. alueella ei ole kevyenliikenteen väylää Myyjä ei ole vastuussa vahingoista tai loukkaantumisista ajoneuvon väärinkäytöstä tai asiattomasta käytöksestä johtuvasta syystä! Tuolin poistaminen OHJAUSPUOMIN JA PENKIN SÄÄTÄMINEN Käännä selkänojan takaosa alas. Vedä vivusta tuolin alla ja nosta tuoli ylös. Samalla vivulla tuolia voidaan myös kääntää. Poista tuoli, vapauttamalla alemmasta nupista. Tuolin korkeuden voi säätää varren lukkosokalla. Ohjaimen kääntäminen Varmista, että ohjaimen kuljetus lukitustappi on vapautettu. Vapauttamalla säätönuppi on mahdollista säätää ohjain haluttuun asentoon. Kiristämällä nuppi ohjain lukittuu. Kuva 2. Älä käytä kulkuneuvoa ilman käsinojia! Sivu 4/12

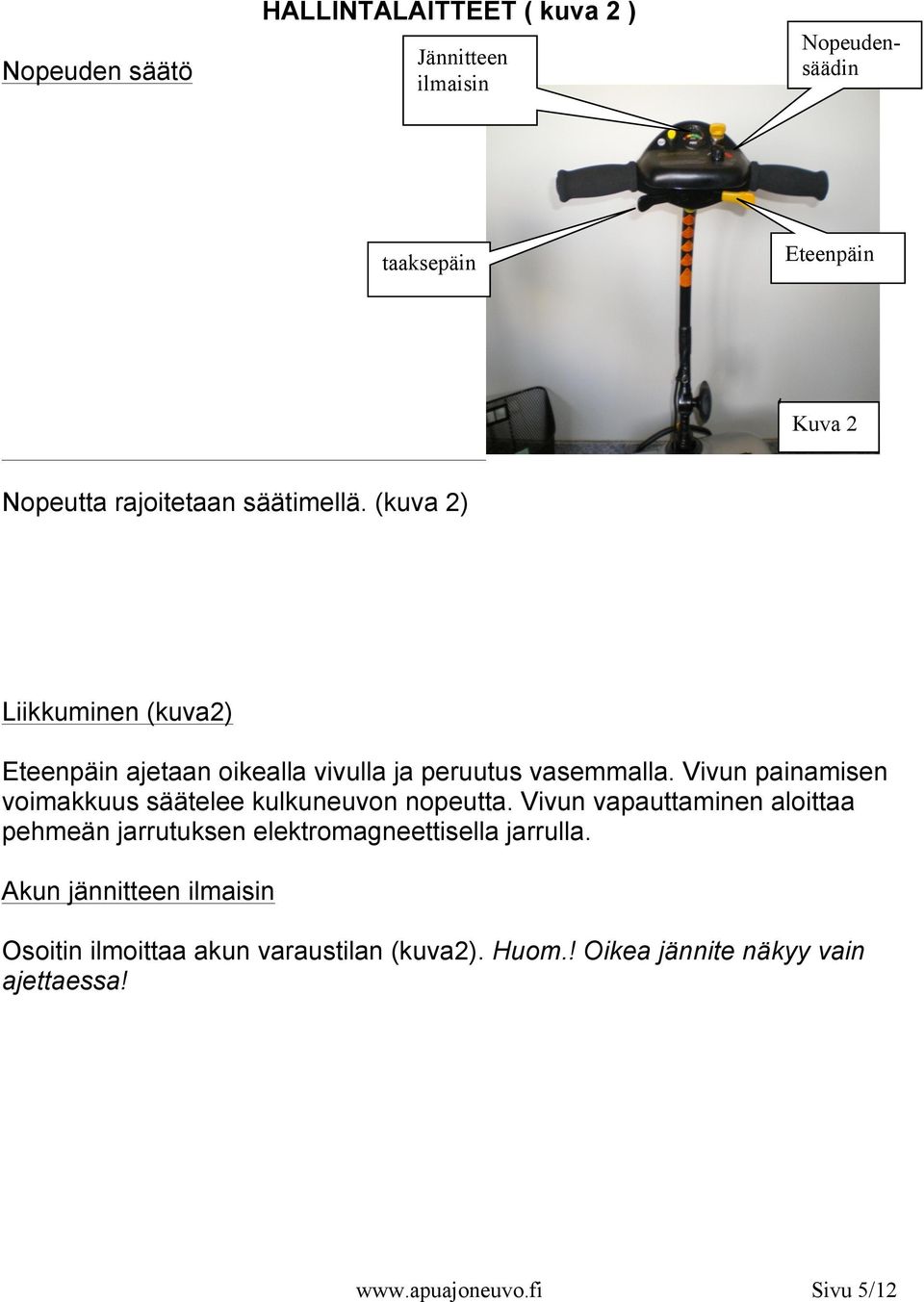

5 Nopeuden säätö HALLINTALAITTEET ( kuva 2 ) Jännitteen ilmaisin Nopeudensäädin taaksepäin Eteenpäin Kuva 2 Nopeutta rajoitetaan säätimellä. (kuva 2) Liikkuminen (kuva2) Eteenpäin ajetaan oikealla vivulla ja peruutus vasemmalla. Vivun painamisen voimakkuus säätelee kulkuneuvon nopeutta. Vivun vapauttaminen aloittaa pehmeän jarrutuksen elektromagneettisella jarrulla. Akun jännitteen ilmaisin Osoitin ilmoittaa akun varaustilan (kuva2). Huom.! Oikea jännite näkyy vain ajettaessa! Sivu 5/12

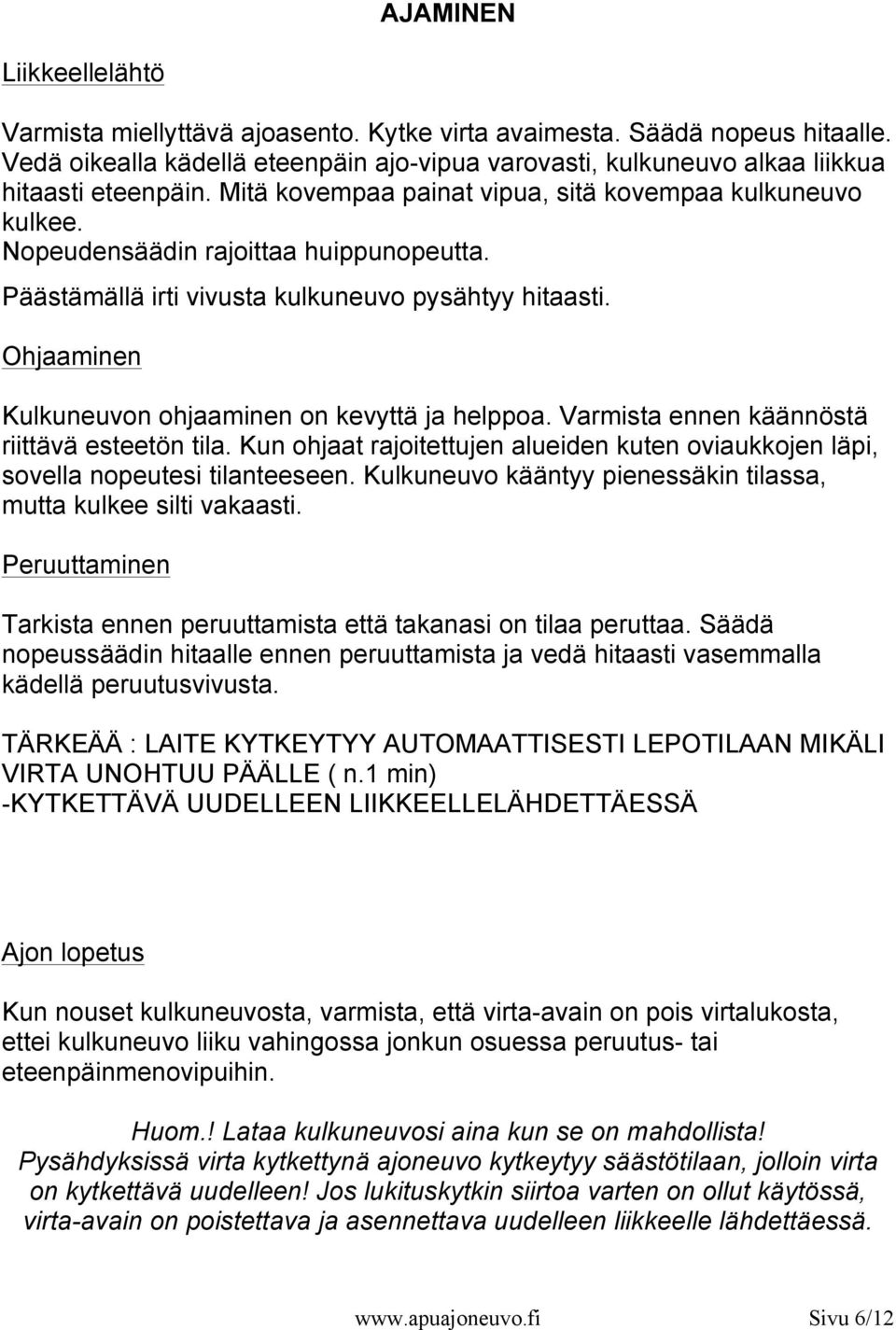

6 AJAMINEN Liikkeellelähtö Varmista miellyttävä ajoasento. Kytke virta avaimesta. Säädä nopeus hitaalle. Vedä oikealla kädellä eteenpäin ajo-vipua varovasti, kulkuneuvo alkaa liikkua hitaasti eteenpäin. Mitä kovempaa painat vipua, sitä kovempaa kulkuneuvo kulkee. Nopeudensäädin rajoittaa huippunopeutta. Päästämällä irti vivusta kulkuneuvo pysähtyy hitaasti. Ohjaaminen Kulkuneuvon ohjaaminen on kevyttä ja helppoa. Varmista ennen käännöstä riittävä esteetön tila. Kun ohjaat rajoitettujen alueiden kuten oviaukkojen läpi, sovella nopeutesi tilanteeseen. Kulkuneuvo kääntyy pienessäkin tilassa, mutta kulkee silti vakaasti. Peruuttaminen Tarkista ennen peruuttamista että takanasi on tilaa peruttaa. Säädä nopeussäädin hitaalle ennen peruuttamista ja vedä hitaasti vasemmalla kädellä peruutusvivusta. TÄRKEÄÄ : LAITE KYTKEYTYY AUTOMAATTISESTI LEPOTILAAN MIKÄLI VIRTA UNOHTUU PÄÄLLE ( n.1 min) -KYTKETTÄVÄ UUDELLEEN LIIKKEELLELÄHDETTÄESSÄ Ajon lopetus Kun nouset kulkuneuvosta, varmista, että virta-avain on pois virtalukosta, ettei kulkuneuvo liiku vahingossa jonkun osuessa peruutus- tai eteenpäinmenovipuihin. Huom.! Lataa kulkuneuvosi aina kun se on mahdollista! Pysähdyksissä virta kytkettynä ajoneuvo kytkeytyy säästötilaan, jolloin virta on kytkettävä uudelleen! Jos lukituskytkin siirtoa varten on ollut käytössä, virta-avain on poistettava ja asennettava uudelleen liikkeelle lähdettäessä. Sivu 6/12

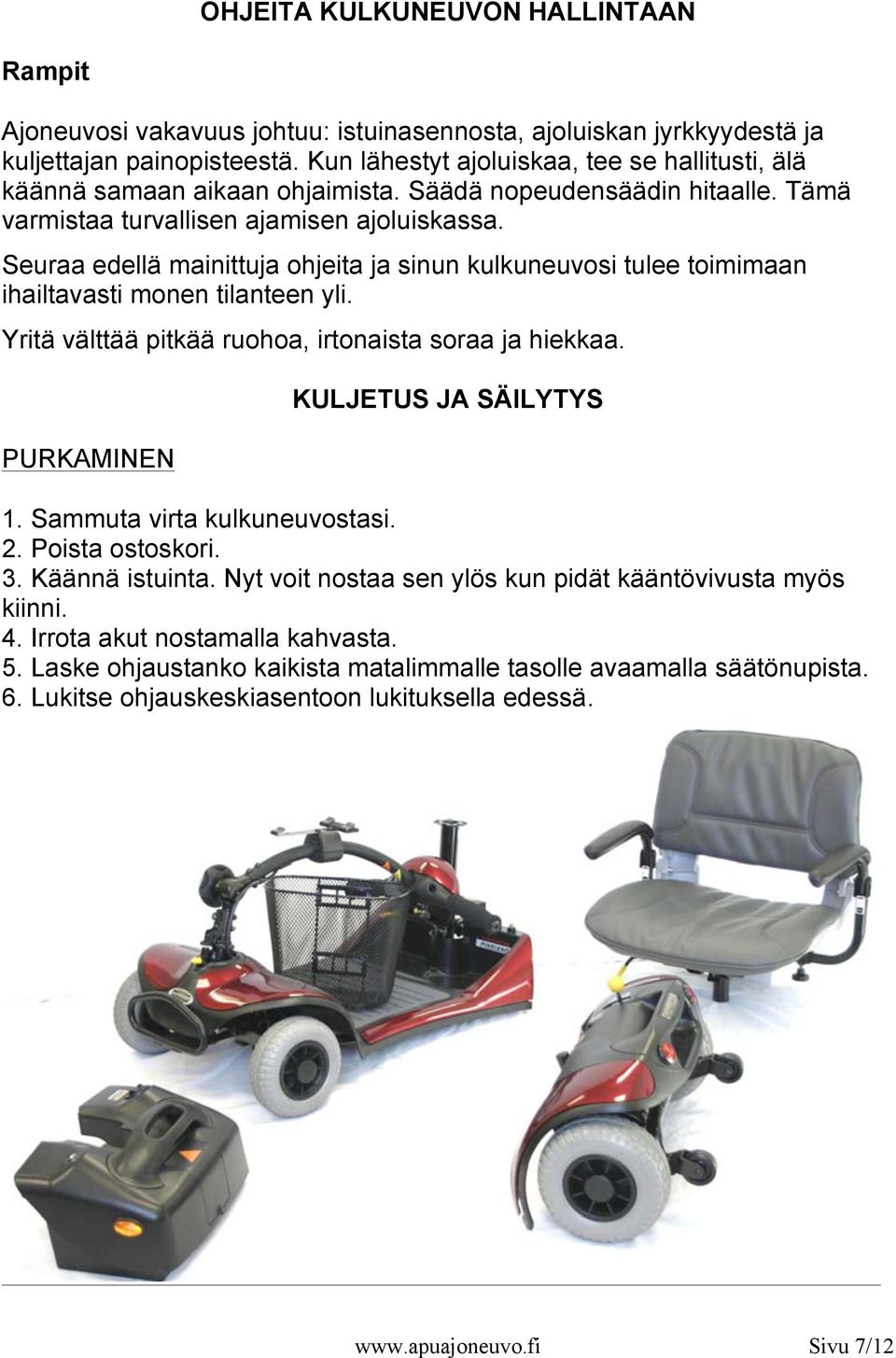

7 OHJEITA KULKUNEUVON HALLINTAAN Rampit Ajoneuvosi vakavuus johtuu: istuinasennosta, ajoluiskan jyrkkyydestä ja kuljettajan painopisteestä. Kun lähestyt ajoluiskaa, tee se hallitusti, älä käännä samaan aikaan ohjaimista. Säädä nopeudensäädin hitaalle. Tämä varmistaa turvallisen ajamisen ajoluiskassa. Seuraa edellä mainittuja ohjeita ja sinun kulkuneuvosi tulee toimimaan ihailtavasti monen tilanteen yli. Yritä välttää pitkää ruohoa, irtonaista soraa ja hiekkaa. PURKAMINEN KULJETUS JA SÄILYTYS 1. Sammuta virta kulkuneuvostasi. 2. Poista ostoskori. 3. Käännä istuinta. Nyt voit nostaa sen ylös kun pidät kääntövivusta myös kiinni. 4. Irrota akut nostamalla kahvasta. 5. Laske ohjaustanko kaikista matalimmalle tasolle avaamalla säätönupista. 6. Lukitse ohjauskeskiasentoon lukituksella edessä. Sivu 7/12

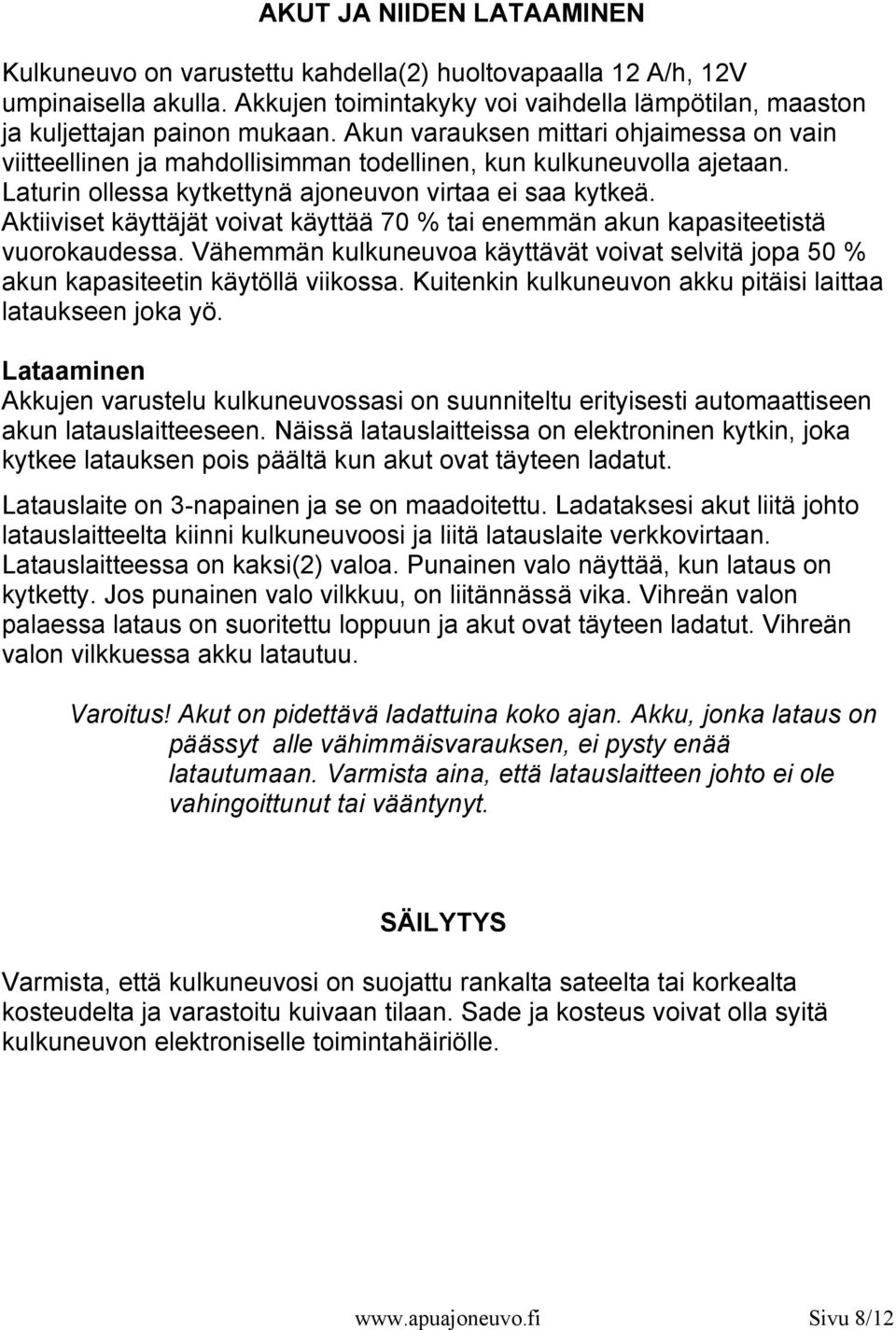

8 AKUT JA NIIDEN LATAAMINEN Kulkuneuvo on varustettu kahdella(2) huoltovapaalla 12 A/h, 12V umpinaisella akulla. Akkujen toimintakyky voi vaihdella lämpötilan, maaston ja kuljettajan painon mukaan. Akun varauksen mittari ohjaimessa on vain viitteellinen ja mahdollisimman todellinen, kun kulkuneuvolla ajetaan. Laturin ollessa kytkettynä ajoneuvon virtaa ei saa kytkeä. Aktiiviset käyttäjät voivat käyttää 70 % tai enemmän akun kapasiteetistä vuorokaudessa. Vähemmän kulkuneuvoa käyttävät voivat selvitä jopa 50 % akun kapasiteetin käytöllä viikossa. Kuitenkin kulkuneuvon akku pitäisi laittaa lataukseen joka yö. Lataaminen Akkujen varustelu kulkuneuvossasi on suunniteltu erityisesti automaattiseen akun latauslaitteeseen. Näissä latauslaitteissa on elektroninen kytkin, joka kytkee latauksen pois päältä kun akut ovat täyteen ladatut. Latauslaite on 3-napainen ja se on maadoitettu. Ladataksesi akut liitä johto latauslaitteelta kiinni kulkuneuvoosi ja liitä latauslaite verkkovirtaan. Latauslaitteessa on kaksi(2) valoa. Punainen valo näyttää, kun lataus on kytketty. Jos punainen valo vilkkuu, on liitännässä vika. Vihreän valon palaessa lataus on suoritettu loppuun ja akut ovat täyteen ladatut. Vihreän valon vilkkuessa akku latautuu. Varoitus! Akut on pidettävä ladattuina koko ajan. Akku, jonka lataus on päässyt alle vähimmäisvarauksen, ei pysty enää latautumaan. Varmista aina, että latauslaitteen johto ei ole vahingoittunut tai vääntynyt. SÄILYTYS Varmista, että kulkuneuvosi on suojattu rankalta sateelta tai korkealta kosteudelta ja varastoitu kuivaan tilaan. Sade ja kosteus voivat olla syitä kulkuneuvon elektroniselle toimintahäiriölle. Sivu 8/12

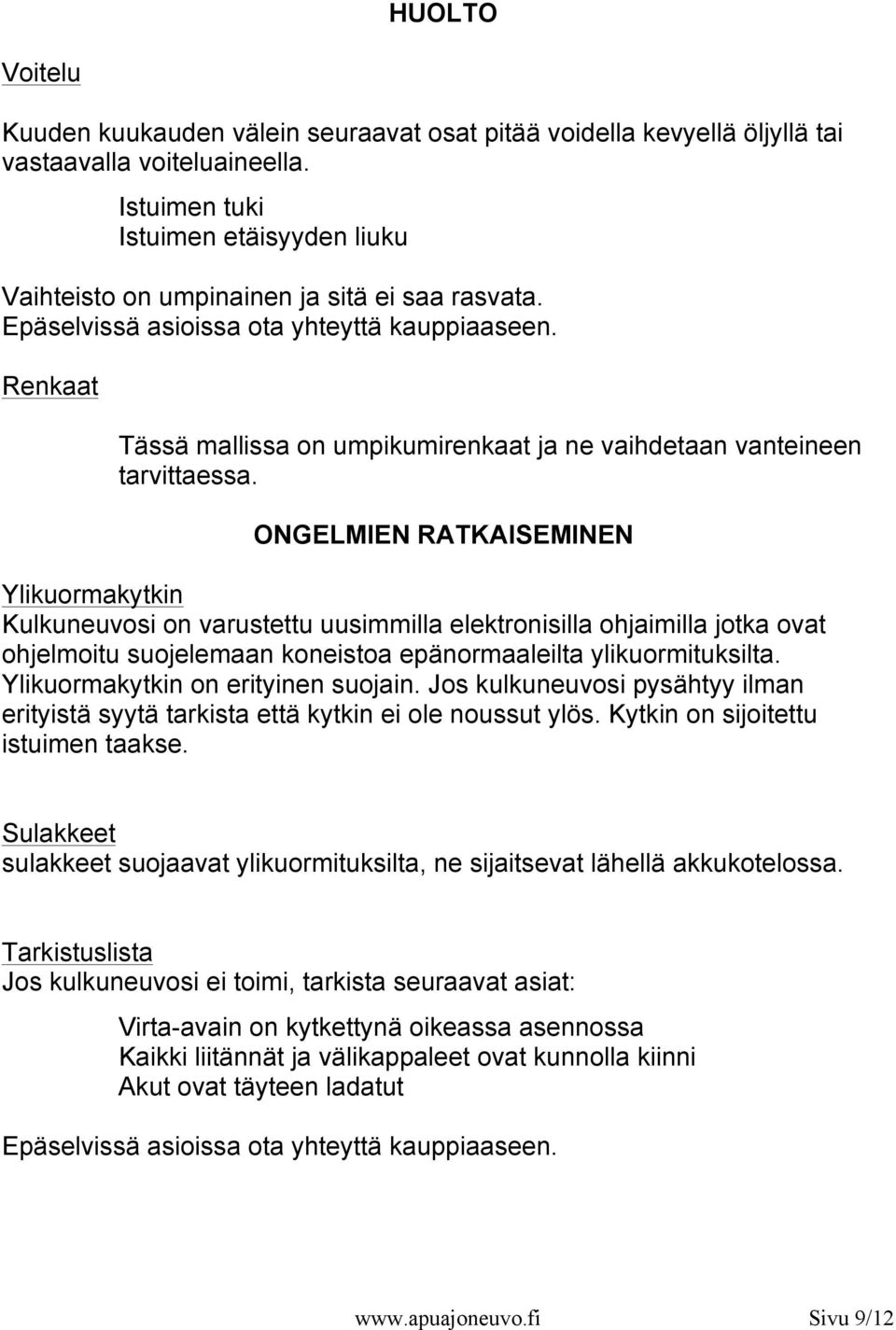

9 HUOLTO Voitelu Kuuden kuukauden välein seuraavat osat pitää voidella kevyellä öljyllä tai vastaavalla voiteluaineella. Istuimen tuki Istuimen etäisyyden liuku Vaihteisto on umpinainen ja sitä ei saa rasvata. Epäselvissä asioissa ota yhteyttä kauppiaaseen. Renkaat Tässä mallissa on umpikumirenkaat ja ne vaihdetaan vanteineen tarvittaessa. ONGELMIEN RATKAISEMINEN Ylikuormakytkin Kulkuneuvosi on varustettu uusimmilla elektronisilla ohjaimilla jotka ovat ohjelmoitu suojelemaan koneistoa epänormaaleilta ylikuormituksilta. Ylikuormakytkin on erityinen suojain. Jos kulkuneuvosi pysähtyy ilman erityistä syytä tarkista että kytkin ei ole noussut ylös. Kytkin on sijoitettu istuimen taakse. Sulakkeet sulakkeet suojaavat ylikuormituksilta, ne sijaitsevat lähellä akkukotelossa. Tarkistuslista Jos kulkuneuvosi ei toimi, tarkista seuraavat asiat: Virta-avain on kytkettynä oikeassa asennossa Kaikki liitännät ja välikappaleet ovat kunnolla kiinni Akut ovat täyteen ladatut Epäselvissä asioissa ota yhteyttä kauppiaaseen. Sivu 9/12

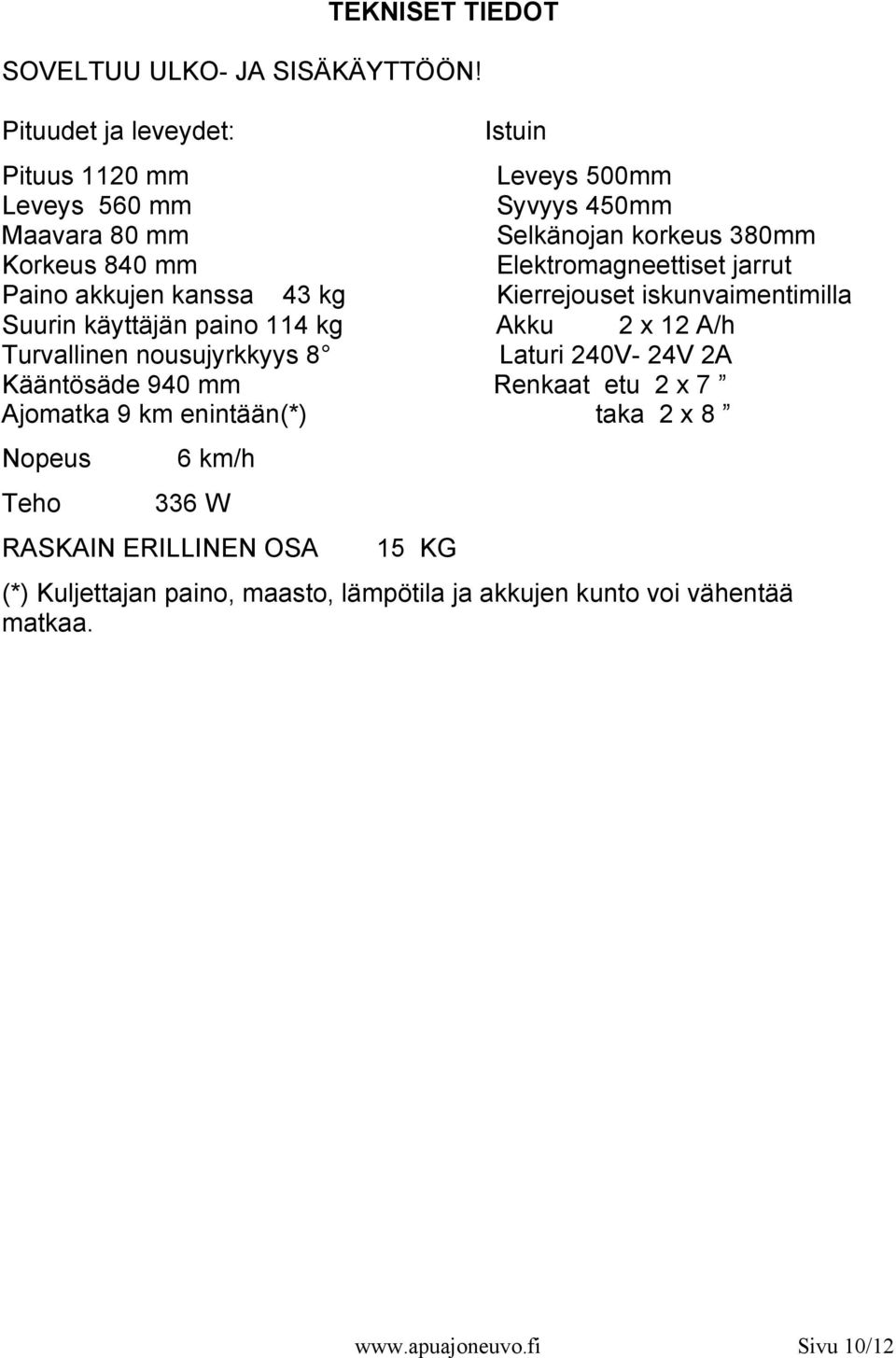

10 TEKNISET TIEDOT SOVELTUU ULKO- JA SISÄKÄYTTÖÖN! Pituudet ja leveydet: Istuin Pituus 1120 mm Leveys 500mm Leveys 560 mm Syvyys 450mm Maavara 80 mm Selkänojan korkeus 380mm Korkeus 840 mm Elektromagneettiset jarrut Paino akkujen kanssa 43 kg Kierrejouset iskunvaimentimilla Suurin käyttäjän paino 114 kg Akku 2 x 12 A/h Turvallinen nousujyrkkyys 8 Laturi 240V- 24V 2A Kääntösäde 940 mm Renkaat etu 2 x 7 Ajomatka 9 km enintään(*) taka 2 x 8 Nopeus Teho 6 km/h 336 W RASKAIN ERILLINEN OSA 15 KG (*) Kuljettajan paino, maasto, lämpötila ja akkujen kunto voi vähentää matkaa. Sivu 10/12

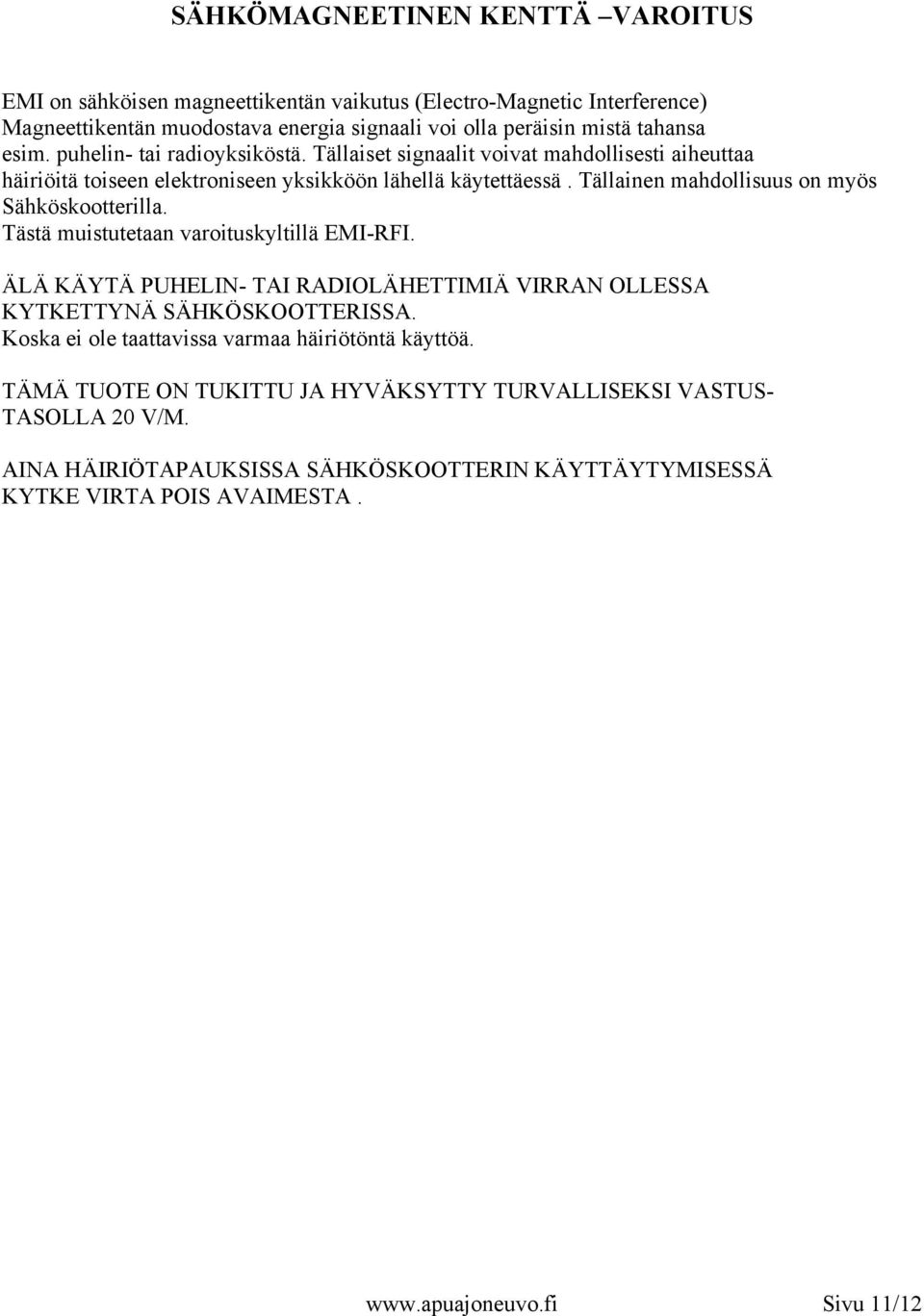

11 SÄHKÖMAGNEETINEN KENTTÄ VAROITUS EMI on sähköisen magneettikentän vaikutus (Electro-Magnetic Interference) Magneettikentän muodostava energia signaali voi olla peräisin mistä tahansa esim. puhelin- tai radioyksiköstä. Tällaiset signaalit voivat mahdollisesti aiheuttaa häiriöitä toiseen elektroniseen yksikköön lähellä käytettäessä. Tällainen mahdollisuus on myös Sähköskootterilla. Tästä muistutetaan varoituskyltillä EMI-RFI. ÄLÄ KÄYTÄ PUHELIN- TAI RADIOLÄHETTIMIÄ VIRRAN OLLESSA KYTKETTYNÄ SÄHKÖSKOOTTERISSA. Koska ei ole taattavissa varmaa häiriötöntä käyttöä. TÄMÄ TUOTE ON TUKITTU JA HYVÄKSYTTY TURVALLISEKSI VASTUS- TASOLLA 20 V/M. AINA HÄIRIÖTAPAUKSISSA SÄHKÖSKOOTTERIN KÄYTTÄYTYMISESSÄ KYTKE VIRTA POIS AVAIMESTA. Sivu 11/12

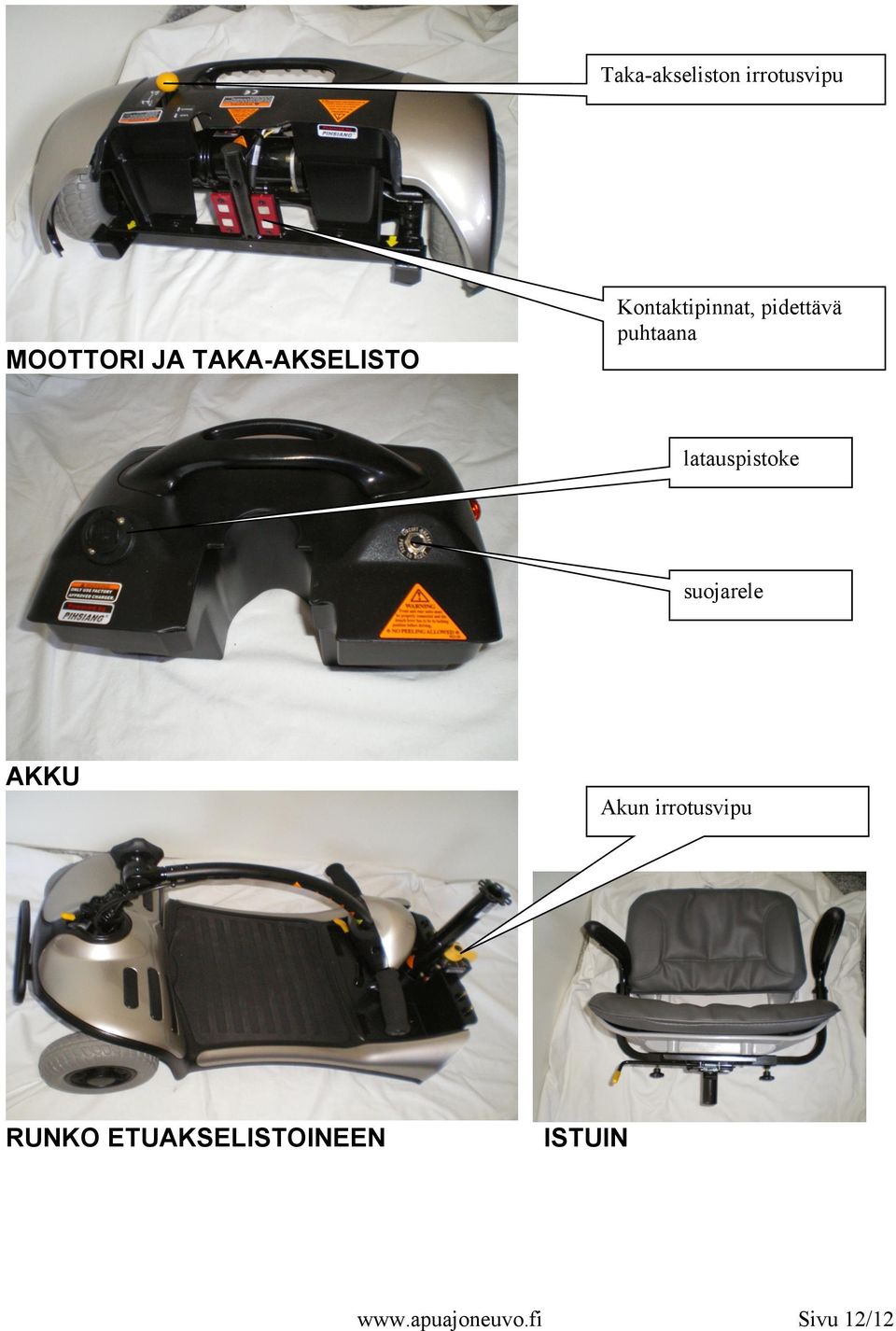

12 Taka-akseliston irrotusvipu MOOTTORI JA TAKA-AKSELISTO Kontaktipinnat, pidettävä puhtaana latauspistoke suojarele AKKU Akun irrotusvipu RUNKO ETUAKSELISTOINEEN ISTUIN Sivu 12/12
