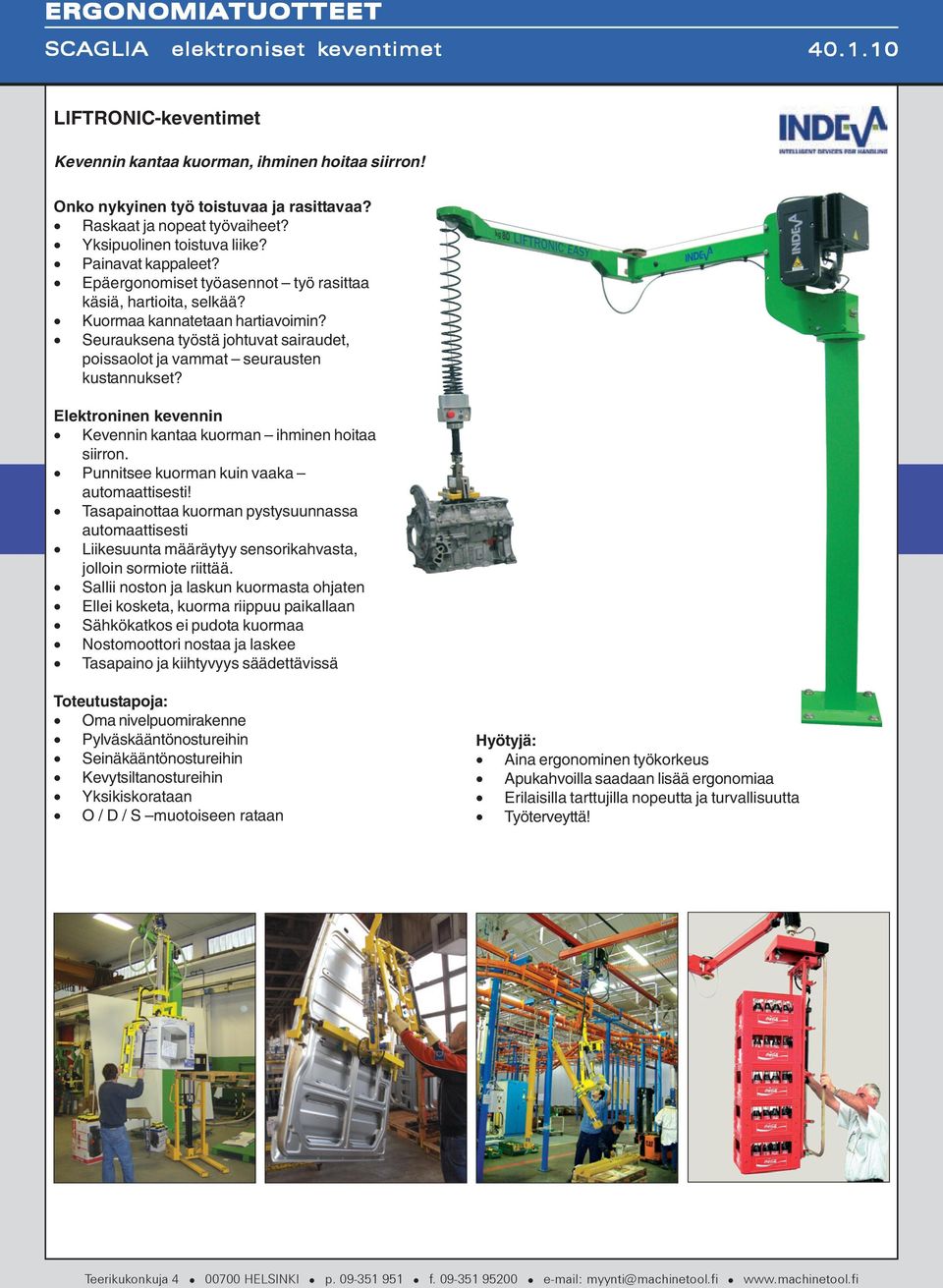

1 TUO Kevennin kantaa kuorman, ihminen hoitaa siirron! Onko nykyinen työ toistuvaa ja rasittavaa? Raskaat ja nopeat työvaiheet? Yksipuolinen toistuva liike? Painavat kappaleet? Epäergonomiset työasennot työ rasittaa käsiä, hartioita, selkää? Kuormaa kannatetaan hartiavoimin? Seurauksena työstä johtuvat sairaudet, poissaolot ja vammat seurausten kustannukset? Elektroninen kevennin Kevennin kantaa kuorman ihminen hoitaa siirron. Punnitsee kuorman kuin vaaka automaattisesti! Tasapainottaa kuorman pystysuunnassa automaattisesti Liikesuunta määräytyy sensorikahvasta, jolloin sormiote riittää. Sallii noston ja laskun kuormasta ohjaten Ellei kosketa, kuorma riippuu paikallaan Sähkökatkos ei pudota kuormaa Nostomoottori nostaa ja laskee Tasapaino ja kiihtyvyys säädettävissä Toteutustapoja: Oma nivelpuomirakenne Pylväskääntönostureihin Seinäkääntönostureihin Kevytsiltanostureihin Yksikiskorataan O / D / S muotoiseen rataan Hyötyjä: Aina ergonominen työkorkeus Apukahvoilla saadaan lisää ergonomiaa Erilaisilla tarttujilla nopeutta ja turvallisuutta Työterveyttä!

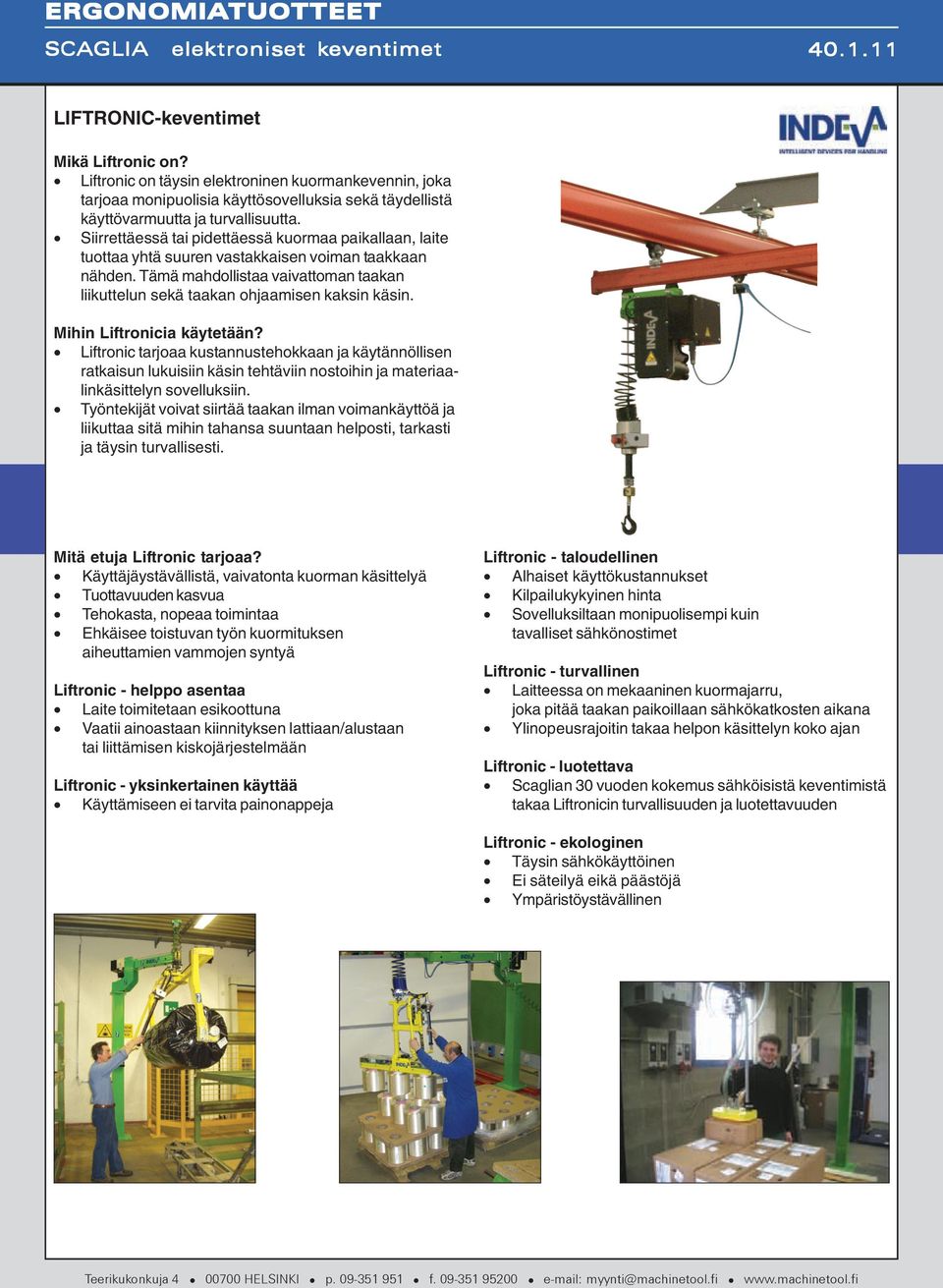

2 TUO Mikä Liftronic on? Liftronic on täysin elektroninen kuormankevennin, joka tarjoaa monipuolisia käyttösovelluksia sekä täydellistä käyttövarmuutta ja turvallisuutta. Siirrettäessä tai pidettäessä kuormaa paikallaan, laite tuottaa yhtä suuren vastakkaisen voiman taakkaan nähden. Tämä mahdollistaa vaivattoman taakan liikuttelun sekä taakan ohjaamisen kaksin käsin. Mihin Liftronicia käytetään? Liftronic tarjoaa kustannustehokkaan ja käytännöllisen ratkaisun lukuisiin käsin tehtäviin nostoihin ja materiaalinkäsittelyn sovelluksiin. Työntekijät voivat siirtää taakan ilman voimankäyttöä ja liikuttaa sitä mihin tahansa suuntaan helposti, tarkasti ja täysin turvallisesti. Mitä etuja Liftronic tarjoaa? Käyttäjäystävällistä, vaivatonta kuorman käsittelyä Tuottavuuden kasvua Tehokasta, nopeaa toimintaa Ehkäisee toistuvan työn kuormituksen aiheuttamien vammojen syntyä Liftronic - helppo asentaa Laite toimitetaan esikoottuna Vaatii ainoastaan kiinnityksen lattiaan/alustaan tai liittämisen kiskojärjestelmään Liftronic - yksinkertainen käyttää Käyttämiseen ei tarvita painonappeja Liftronic - taloudellinen Alhaiset käyttökustannukset Kilpailukykyinen hinta Sovelluksiltaan monipuolisempi kuin tavalliset sähkönostimet Liftronic - turvallinen Laitteessa on mekaaninen kuormajarru, joka pitää taakan paikoillaan sähkökatkosten aikana Ylinopeusrajoitin takaa helpon käsittelyn koko ajan Liftronic - luotettava Scaglian 30 vuoden kokemus sähköisistä keventimistä takaa Liftronicin turvallisuuden ja luotettavuuden Liftronic - ekologinen Täysin sähkökäyttöinen Ei säteilyä eikä päästöjä Ympäristöystävällinen

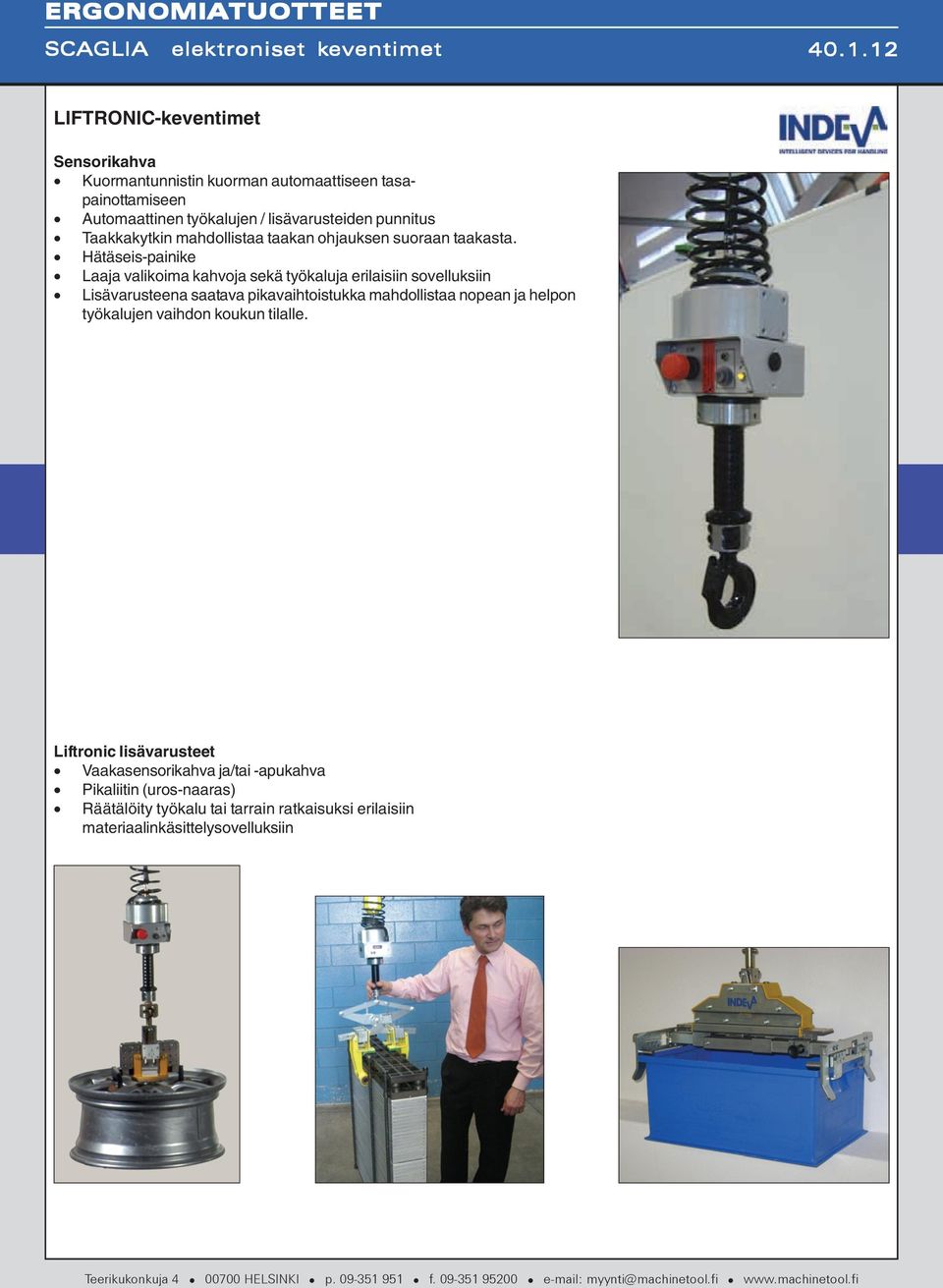

3 TUO Sensorikahva Kuormantunnistin kuorman automaattiseen tasapainottamiseen Automaattinen työkalujen / lisävarusteiden punnitus Taakkakytkin mahdollistaa taakan ohjauksen suoraan taakasta. Hätäseis-painike Laaja valikoima kahvoja sekä työkaluja erilaisiin sovelluksiin Lisävarusteena saatava pikavaihtoistukka mahdollistaa nopean ja helpon työkalujen vaihdon koukun tilalle. Liftronic lisävarusteet Vaakasensorikahva ja/tai -apukahva Pikaliitin (uros-naaras) Räätälöity työkalu tai tarrain ratkaisuksi erilaisiin materiaalinkäsittelysovelluksiin

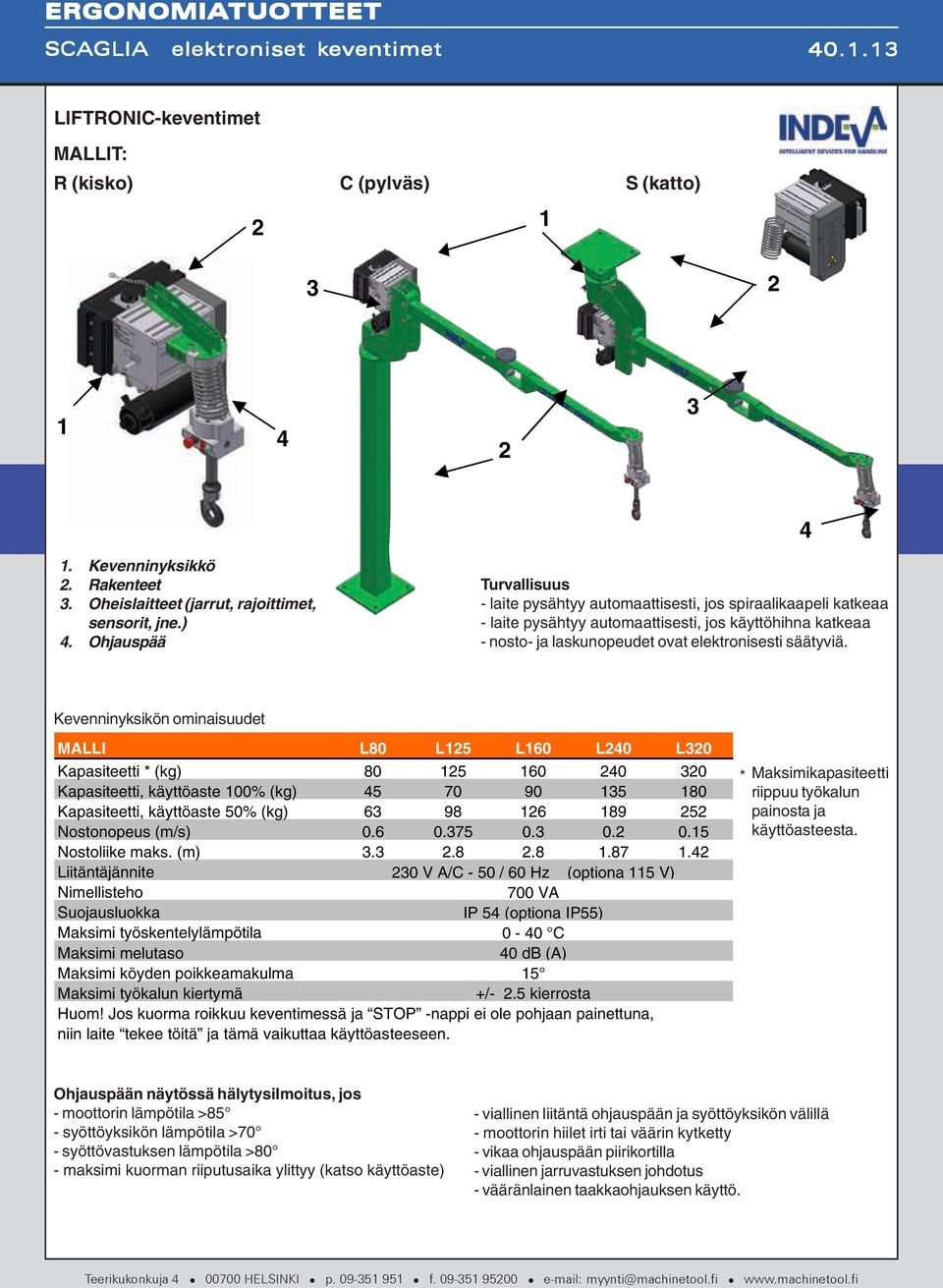

4 TUO MALLIT: R (kisko) C (pylväs) S (katto) Kevenninyksikkö 2. Rakenteet 3. Oheislaitteet (jarrut, rajoittimet, sensorit, jne.) 4. Ohjauspää Turvallisuus - laite pysähtyy automaattisesti, jos spiraalikaapeli katkeaa - laite pysähtyy automaattisesti, jos käyttöhihna katkeaa - nosto- ja laskunopeudet ovat elektronisesti säätyviä. Kevenninyksikön ominaisuudet MALLI L80 L125 L160 L240 L320 Kapasiteetti * (kg) Kapasiteetti, käyttöaste 100% (kg) Kapasiteetti, käyttöaste 50% (kg) Nostonopeus (m/s) Nostoliike maks. (m) Liitäntäjännite Nimellisteho Suojausluokka Maksimi työskentelylämpötila Maksimi melutaso Maksimi köyden poikkeamakulma Maksimi työkalun kiertymä 230 V A/C - 50 / 60 Hz (optiona 115 V) 700 VA IP 54 (optiona IP55) 0-40 C 40 db (A) 15 +/- 2.5 kierrosta Huom! Jos kuorma roikkuu keventimessä ja STOP -nappi ei ole pohjaan painettuna, niin laite tekee töitä ja tämä vaikuttaa käyttöasteeseen. * Maksimikapasiteetti riippuu työkalun painosta ja käyttöasteesta. Ohjauspään näytössä hälytysilmoitus, jos - moottorin lämpötila >85 - syöttöyksikön lämpötila >70 - syöttövastuksen lämpötila >80 - maksimi kuorman riiputusaika ylittyy (katso käyttöaste) - viallinen liitäntä ohjauspään ja syöttöyksikön välillä - moottorin hiilet irti tai väärin kytketty - vikaa ohjauspään piirikortilla - viallinen jarruvastuksen johdotus - vääränlainen taakkaohjauksen käyttö.

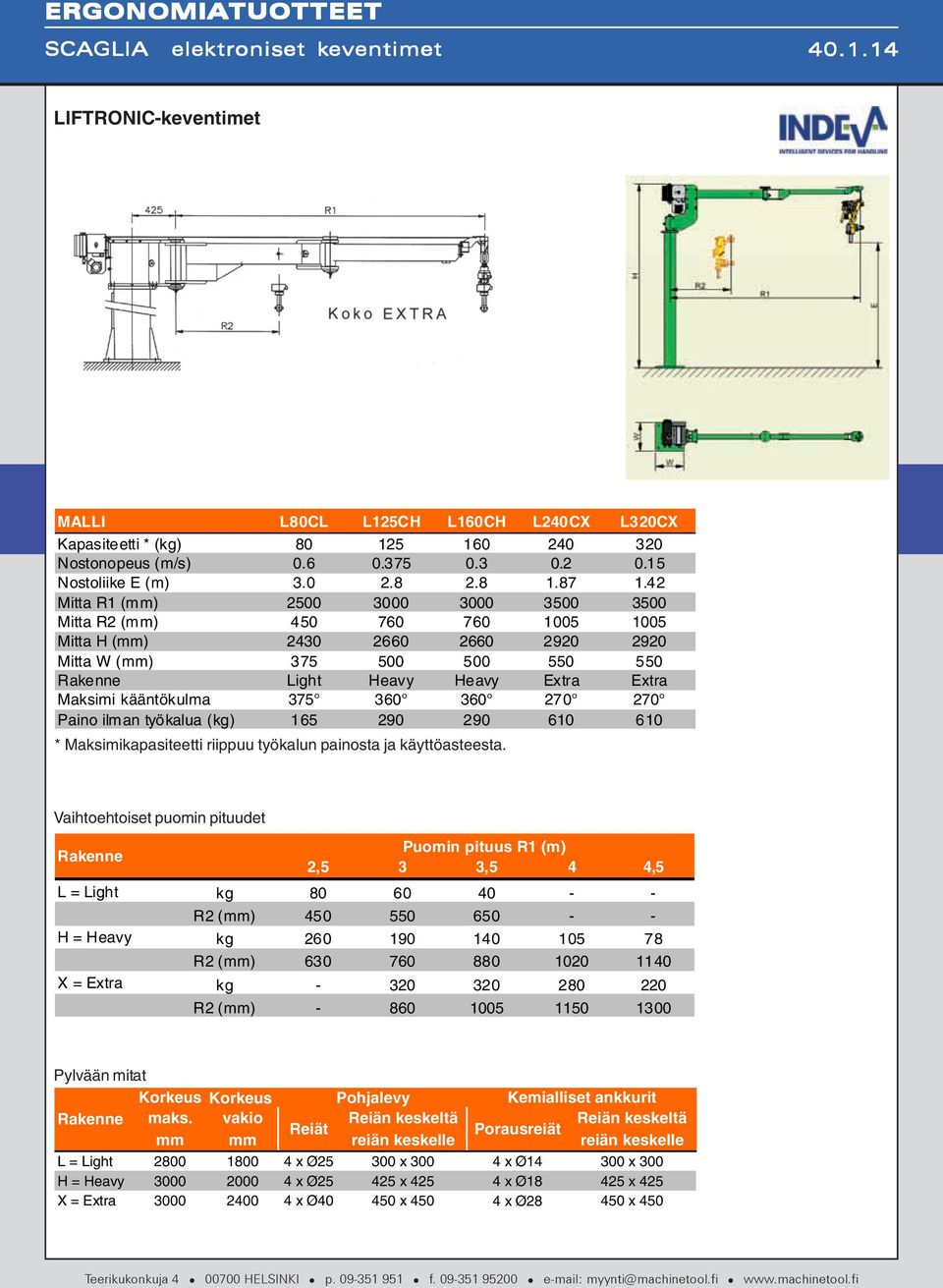

5 TUO MALLI L80CL L125CH L160CH L240CX L320CX Kapasiteetti * (kg) Nostonopeus (m/s) Nostoliike E (m) Mitta R1 (mm) Mitta R2 (mm) Mitta H (mm) Mitta W (mm) Rakenne Light Heavy Heavy Extra Extra Maksimi kääntökulma Paino ilman työkalua (kg) * Maksimikapasiteetti riippuu työkalun painosta ja käyttöasteesta. Vaihtoehtoiset puomin pituudet Rakenne Puomin pituus R1 (m) 2,5 3 3,5 4 4,5 L = Light kg R2 (mm) H = Heavy kg R2 (mm) X = Extra kg R2 (mm) Pylvään mitat Korkeus Korkeus Pohjalevy Kemialliset ankkurit Rakenne maks. vakio Reiän keskeltä Reiän keskeltä Reiät Porausreiät mm mm reiän keskelle reiän keskelle L = Light x Ø x x Ø x 300 H = Heavy x Ø x x Ø x 425 X = Extra x Ø x x Ø x 450

6 TUO MALLI L80R L125R L160R L240R L320R Kapasiteetti * (kg) Nostonopeus (m/s) Nostoliike E (m) Mitta A (mm) Mitta L (mm) Mitta W (mm) Paino ilman työkalua (kg) * Maksimikapasiteetti riippuu työkalun painosta ja käyttöasteesta. Liftronicin rajoitukset Taakan ollessa jatkuvasti laitteeseen kiinnitettynä ja työaikojen ollessa pitkiä ilman taukoja, on taakoille asetettu seuraavat painorajoitukset: 70 kg (E125) ja 45 kg (E80). Epätasapainossa olevien taakkojen käsittely Ulkonevien taakkojen käsittely Liftronic soveltuu Epätasapainossa olevien taakkojen käsittelyyn, jotka kääntyvät nostettaessa. Muut mallit Kapasiteetti jopa kg Puomin pituus valittavissa Pylväskorkeus valittavissa Sähkösyöttö 110 V 50/60 Hz Erikoismaalaus (vakiona: vihreä RAL 6018) Erilaisia työkaluja sekä tarraimia

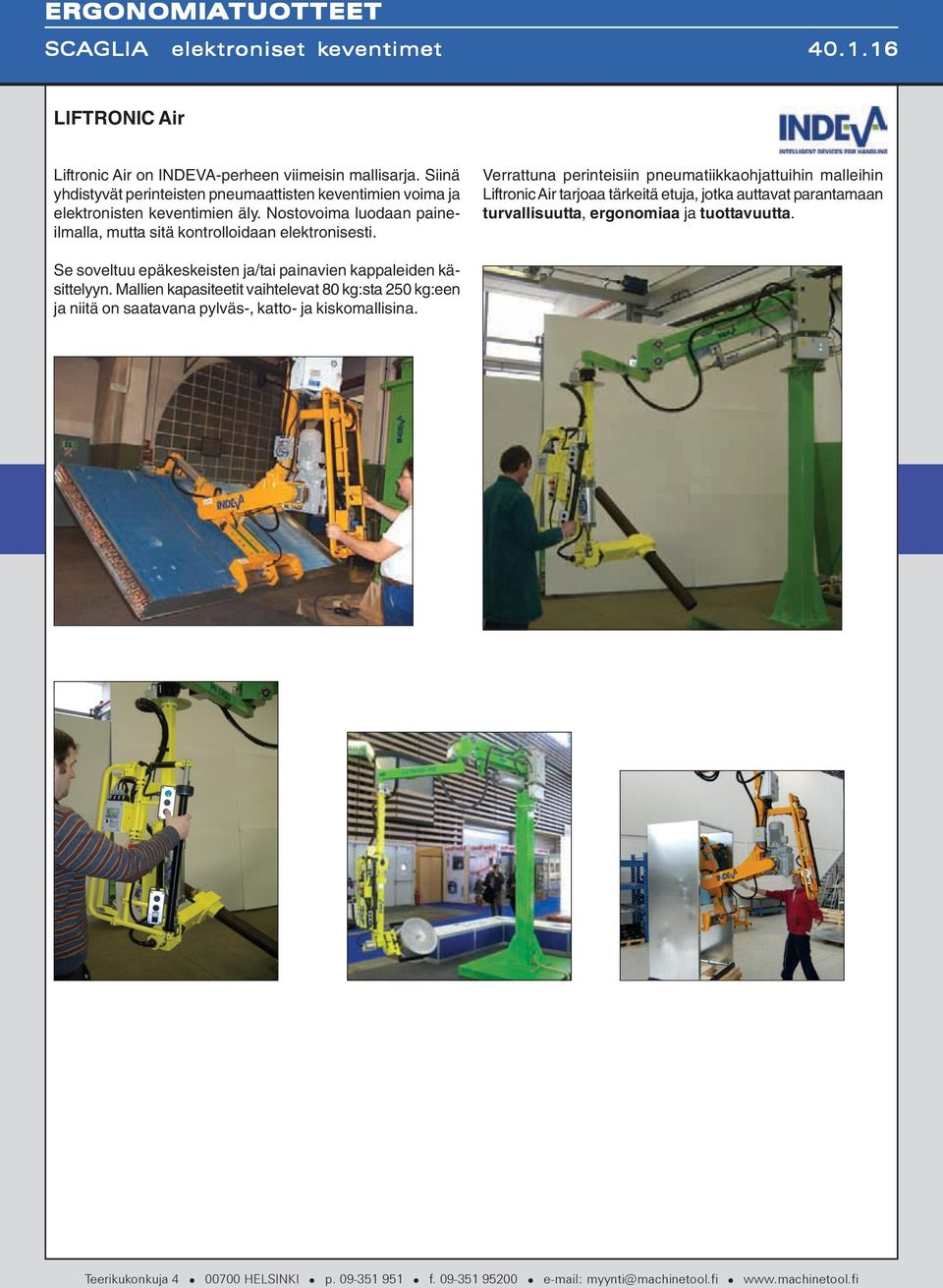

7 TUO LIFTRONIC Air Liftronic Air on INDEVA-perheen viimeisin mallisarja. Siinä yhdistyvät perinteisten pneumaattisten keventimien voima ja elektronisten keventimien äly. Nostovoima luodaan paineilmalla, mutta sitä kontrolloidaan elektronisesti. Verrattuna perinteisiin pneumatiikkaohjattuihin malleihin Liftronic Air tarjoaa tärkeitä etuja, jotka auttavat parantamaan turvallisuutta, ergonomiaa ja tuottavuutta. Se soveltuu epäkeskeisten ja/tai painavien kappaleiden käsittelyyn. Mallien kapasiteetit vaihtelevat 80 kg:sta 250 kg:een ja niitä on saatavana pylväs-, katto- ja kiskomallisina.

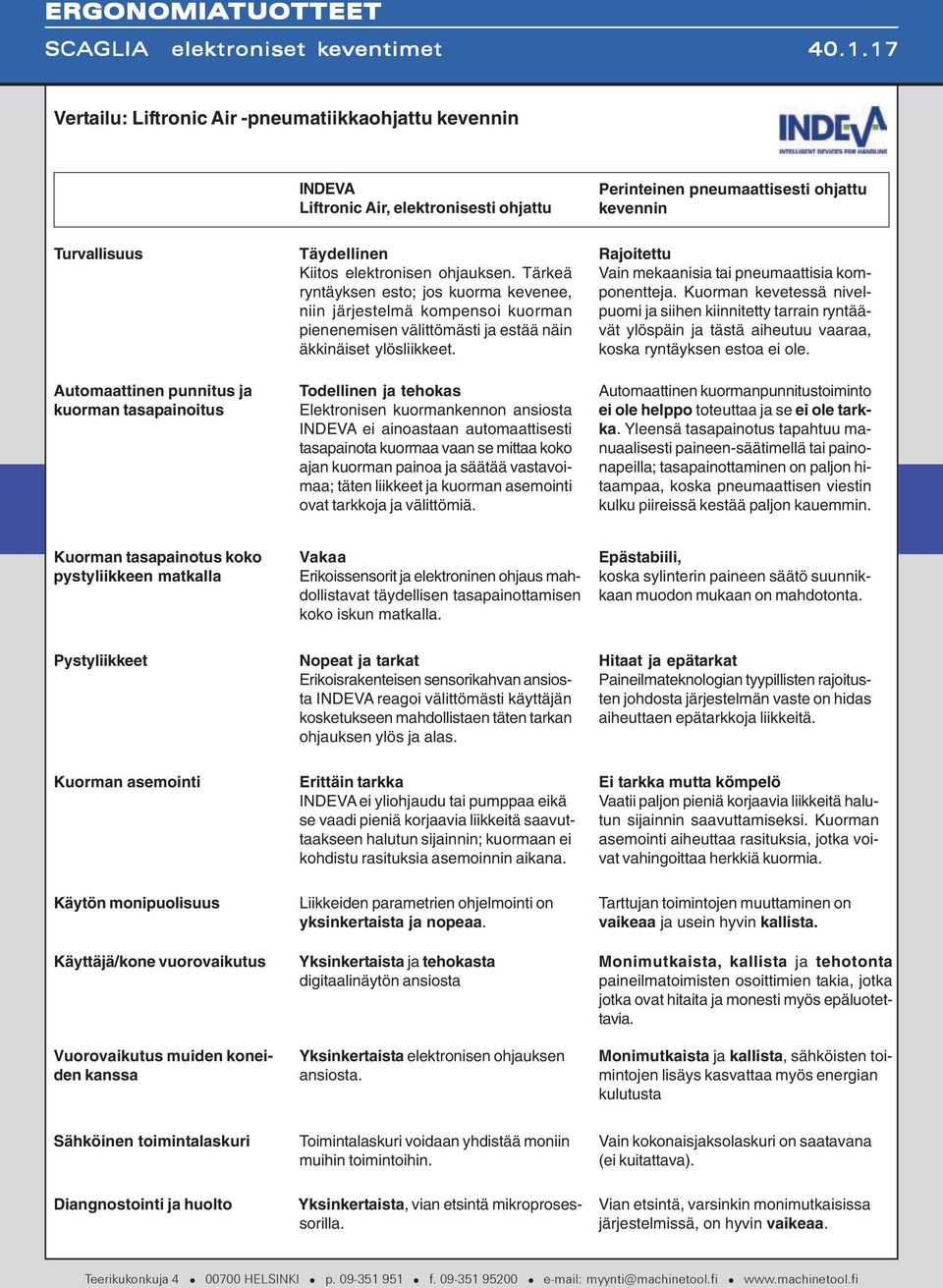

8 TUO Vertailu: Liftronic Air -pneumatiikkaohjattu kevennin INDEVA Liftronic Air, elektronisesti ohjattu Perinteinen pneumaattisesti ohjattu kevennin Turvallisuus Automaattinen punnitus ja kuorman tasapainoitus Täydellinen Kiitos elektronisen ohjauksen. Tärkeä ryntäyksen esto; jos kuorma kevenee, niin järjestelmä kompensoi kuorman pienenemisen välittömästi ja estää näin äkkinäiset ylösliikkeet. Todellinen ja tehokas Elektronisen kuormankennon ansiosta INDEVA ei ainoastaan automaattisesti tasapainota kuormaa vaan se mittaa koko ajan kuorman painoa ja säätää vastavoimaa; täten liikkeet ja kuorman asemointi ovat tarkkoja ja välittömiä. Rajoitettu Vain mekaanisia tai pneumaattisia komponentteja. Kuorman kevetessä nivelpuomi ja siihen kiinnitetty tarrain ryntäävät ylöspäin ja tästä aiheutuu vaaraa, koska ryntäyksen estoa ei ole. Automaattinen kuormanpunnitustoiminto ei ole helppo toteuttaa ja se ei ole tarkka. Yleensä tasapainotus tapahtuu manuaalisesti paineen-säätimellä tai painonapeilla; tasapainottaminen on paljon hitaampaa, koska pneumaattisen viestin kulku piireissä kestää paljon kauemmin. Kuorman tasapainotus koko pystyliikkeen matkalla Vakaa Erikoissensorit ja elektroninen ohjaus mahdollistavat täydellisen tasapainottamisen koko iskun matkalla. Epästabiili, koska sylinterin paineen säätö suunnikkaan muodon mukaan on mahdotonta. Pystyliikkeet Nopeat ja tarkat Erikoisrakenteisen sensorikahvan ansiosta INDEVA reagoi välittömästi käyttäjän kosketukseen mahdollistaen täten tarkan ohjauksen ylös ja alas. Hitaat ja epätarkat Paineilmateknologian tyypillisten rajoitusten johdosta järjestelmän vaste on hidas aiheuttaen epätarkkoja liikkeitä. Kuorman asemointi Erittäin tarkka INDEVA ei yliohjaudu tai pumppaa eikä se vaadi pieniä korjaavia liikkeitä saavuttaakseen halutun sijainnin; kuormaan ei kohdistu rasituksia asemoinnin aikana. Ei tarkka mutta kömpelö Vaatii paljon pieniä korjaavia liikkeitä halutun sijainnin saavuttamiseksi. Kuorman asemointi aiheuttaa rasituksia, jotka voivat vahingoittaa herkkiä kuormia. Käytön monipuolisuus Käyttäjä/kone vuorovaikutus Vuorovaikutus muiden koneiden kanssa Liikkeiden parametrien ohjelmointi on yksinkertaista ja nopeaa. Yksinkertaista ja tehokasta digitaalinäytön ansiosta Yksinkertaista elektronisen ohjauksen ansiosta. Tarttujan toimintojen muuttaminen on vaikeaa ja usein hyvin kallista. Monimutkaista, kallista ja tehotonta paineilmatoimisten osoittimien takia, jotka jotka ovat hitaita ja monesti myös epäluotettavia. Monimutkaista ja kallista, sähköisten toimintojen lisäys kasvattaa myös energian kulutusta Sähköinen toimintalaskuri Toimintalaskuri voidaan yhdistää moniin muihin toimintoihin. Vain kokonaisjaksolaskuri on saatavana (ei kuitattava). Diangnostointi ja huolto Yksinkertaista, vian etsintä mikroprosessorilla. Vian etsintä, varsinkin monimutkaisissa järjestelmissä, on hyvin vaikeaa.
