Näkymä edestä. Näkymä takaa oikealta SUOMI

Transkriptio

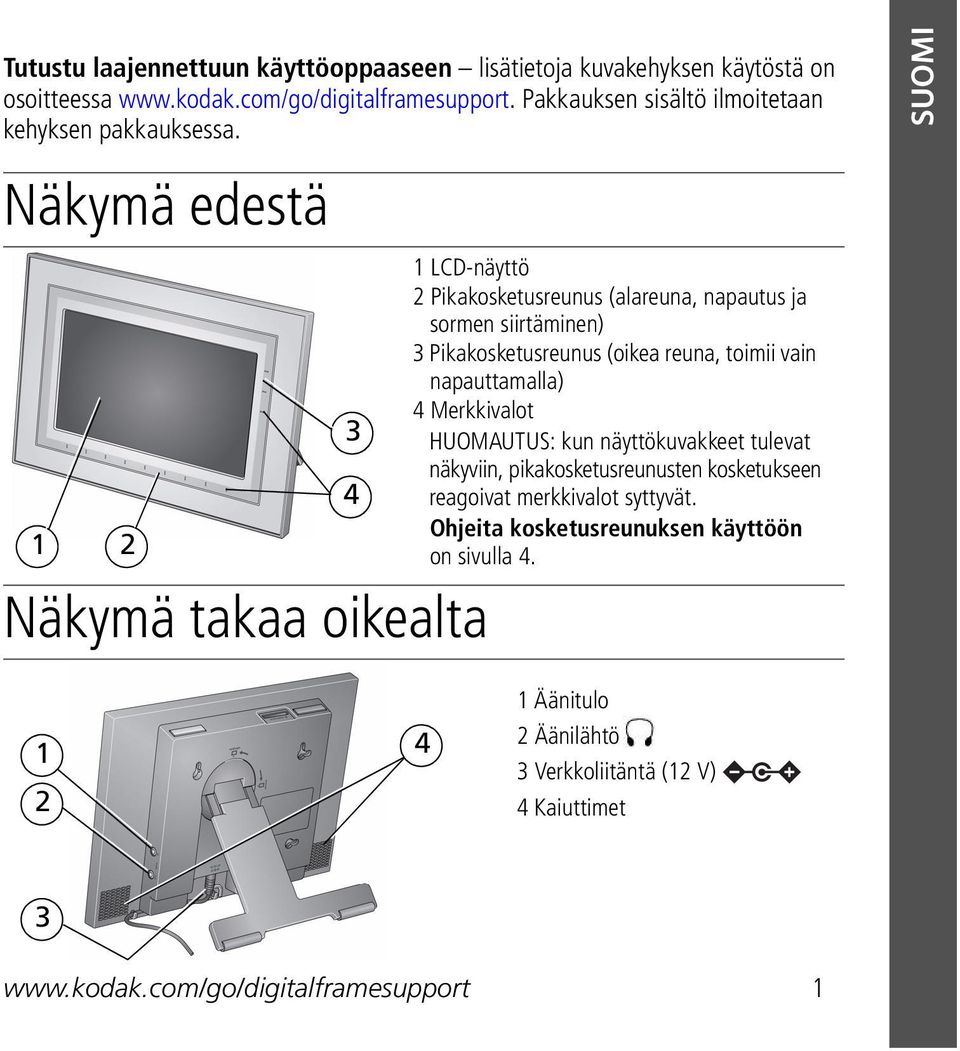

1 Tutustu laajennettuun käyttöoppaaseen lisätietoja kuvakehyksen käytöstä on osoitteessa Pakkauksen sisältö ilmoitetaan kehyksen pakkauksessa. Näkymä edestä 1 2 Näkymä takaa oikealta LCD-näyttö 2 Pikakosketusreunus (alareuna, napautus ja sormen siirtäminen) 3 Pikakosketusreunus (oikea reuna, toimii vain napauttamalla) 4 Merkkivalot HUOMAUTUS: kun näyttökuvakkeet tulevat näkyviin, pikakosketusreunusten kosketukseen reagoivat merkkivalot syttyvät. Ohjeita kosketusreunuksen käyttöön on sivulla 4. SUOMI Äänitulo 2 Äänilähtö 3 Verkkoliitäntä (12 V) 4 Kaiuttimet 3 1

2 SUOMI Näkymä takaa vasemmalta Virtapainike 5 Äänenvoimakkuuspainike 2 Seinäkiinnitysaukot 6 Muistikorttipaikka: CF, MD 3 Kääntyvä ja laajennettava teline 7 USB-liitin (kytkeminen kameraan tai USB-laitteeseen) 4 Muistikorttipaikka: SD, MMC, MS, xd 8 USB-liitin (tietokoneeseen) 2

3 1 Alkuvalmistelut Tukijalan asettaminen; virtajohdon kytkeminen Kehys on asetettu vaakasuuntaan. Voit kääntää kehyksen pystyasentoon, jolloin sinun on vaihdettava myös asetus (lisätietoja on laajennetussa käyttöoppaassa). Tukijalka (voit säätää kehyksen kulmaa vetämällä tukijalkaa) Virtajohto voi olla erilainen kuin kuvassa oleva johto. Käytä sopivaa pistoketta. Virran kytkeminen kehykseen Virtapainike paina virtapainiketta 2 sekuntia ja vapauta se. 3 FI

4 Alkuvalmistelut Kehyksen pikakosketusreunuksen käyttäminen Valitse valikot, kuvat, videot ja asetukset siirtämällä sormea reunusta pitkin.** Tee valinta napauttamalla OK-painiketta. Älä liikuta sormea turhaan kehyksen lähellä, sillä reunukset voivat reagoida herkästi. Napauta painikkeiden alla olevia valoja Liukusäädin on vain alareunuksessa Napauta painikkeiden vieressä olevia valoja (Tämä ei ole kosketusreunus) Aloitus Toista diaesitys OK Valmis Sulje Kosketusvalintavihjeitä Valinta napauttamalla ja sormea siirtämällä vain pikakosketusreunuksissa*. Tuo kuvakkeet näkyviin napauttamalla reunusta. Sulje ne napauttamalla (Sulje)-kuvaketta. Valitse painike napauttamalla sitä lähinnä olevaa valoa. *Pikakosketusreunukset Selaa siirtämällä sormea: Kuvien selaaminen Selaa kehyksen sivuja kuten kirjaa: siirrä sormea reunusta pitkin vasemmalle, jos haluat siirtyä eteenpäin, ja oikealle, jos haluat palata takaisin. Voit selata suuren määrän kuvia nopeasti koskettamalla reunusta 3 sekuntia ja siirtämällä liukusäätimen sitten sormella reunuksen sivuun. Valikkojen selaaminen Siirry alaspäin vetämällä liukusäädintä oikealle ja ylöspäin vetämällä liukusäädintä vasemmalle. ** Kun napautat selauspalkin päissä olevia pieniä nuolia, voit valita kerralla yhden kuvan, valikon tai kohteen. TÄRKEÄÄ: Näyttö ei reagoi kosketukseen. Älä kosketa sitä. Kosketa reunusta vain sormella. Terävät ja metalliset esineet voivat vahingoittaa reunusta tai näyttöä. 4 FI

5 Kielen määrittäminen Kieliasetusnäyttö avautuu, kun käynnistät kehyksen ensimmäisen kerran. Liukusäätimen nuolet Tallenna Alkuvalmistelut Valitse kieli siirtämällä sormea pitkin alareunusta (tai napauttamalla nuolien alla) ja napauta sitten Tallenna-kuvaketta. HUOMAUTUS: siirry luettelossa ylös- tai alaspäin vetämällä sormea vasemmalle tai oikealle valojen kohdalla. Kielen muuttaminen myöhemmin Valitse napauttamalla (Aloitus) (Asetukset) Kieli. Kielinäyttö avautuu. Valitse haluamasi kieli vetämällä sormea ja napauta Tallenna-kuvaketta. Yhteyden muodostaminen langattomaan verkkoon Kun olet valinnut kielen, kehys etsii käytettävissä olevia langattomia verkkoja. Katso Yhteyden muodostaminen langattomaan verkkoon, sivu FI

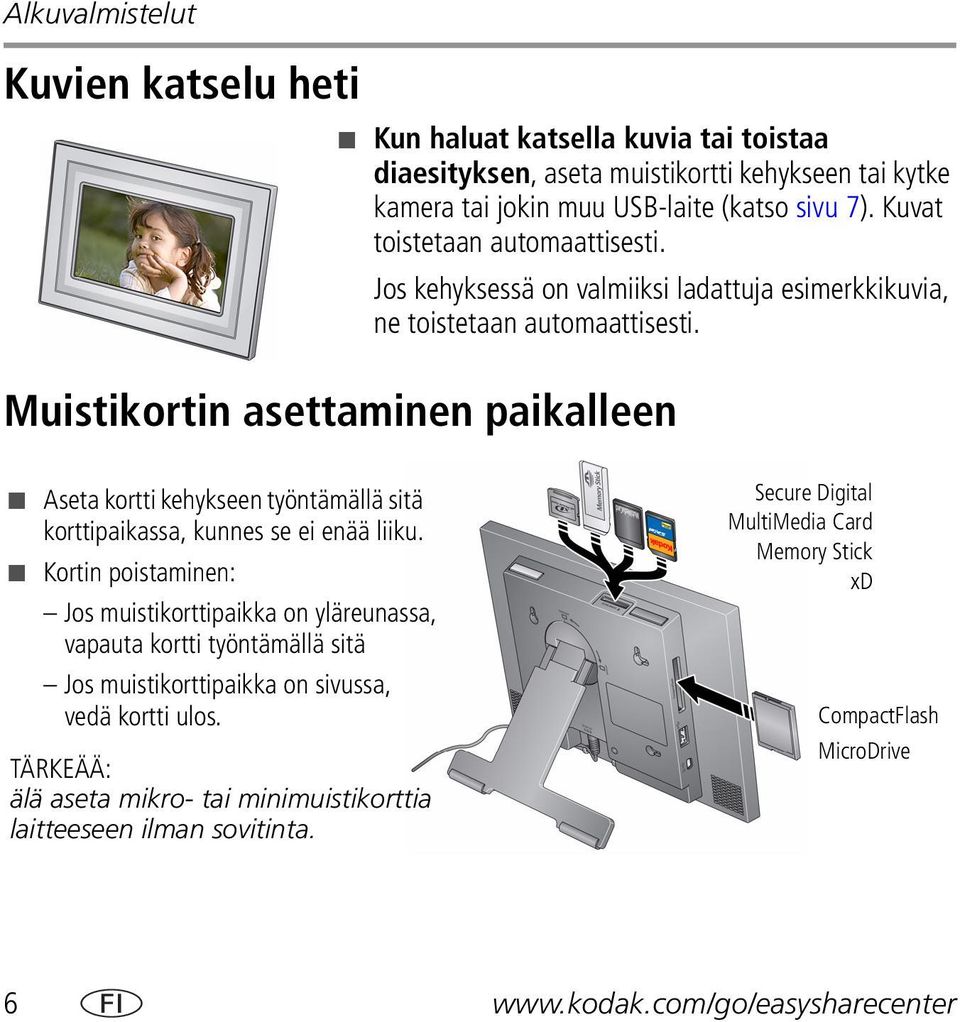

6 Alkuvalmistelut Kuvien katselu heti Kun haluat katsella kuvia tai toistaa diaesityksen, aseta muistikortti kehykseen tai kytke kamera tai jokin muu USB-laite (katso sivu 7). Kuvat toistetaan automaattisesti. Jos kehyksessä on valmiiksi ladattuja esimerkkikuvia, ne toistetaan automaattisesti. Muistikortin asettaminen paikalleen Aseta kortti kehykseen työntämällä sitä korttipaikassa, kunnes se ei enää liiku. Kortin poistaminen: Jos muistikorttipaikka on yläreunassa, vapauta kortti työntämällä sitä Jos muistikorttipaikka on sivussa, vedä kortti ulos. TÄRKEÄÄ: älä aseta mikro- tai minimuistikorttia laitteeseen ilman sovitinta. Secure Digital MultiMedia Card Memory Stick xd CompactFlash MicroDrive 6 FI

7 Alkuvalmistelut Digitaalikameran tai muun USB-laitteen kytkennät USB-laitteen mukana toimitettu USB-kaapeli USB-laitteet: esimerkiksi kamera, muistitikku ja kortinlukija (myydään erikseen) 7 FI

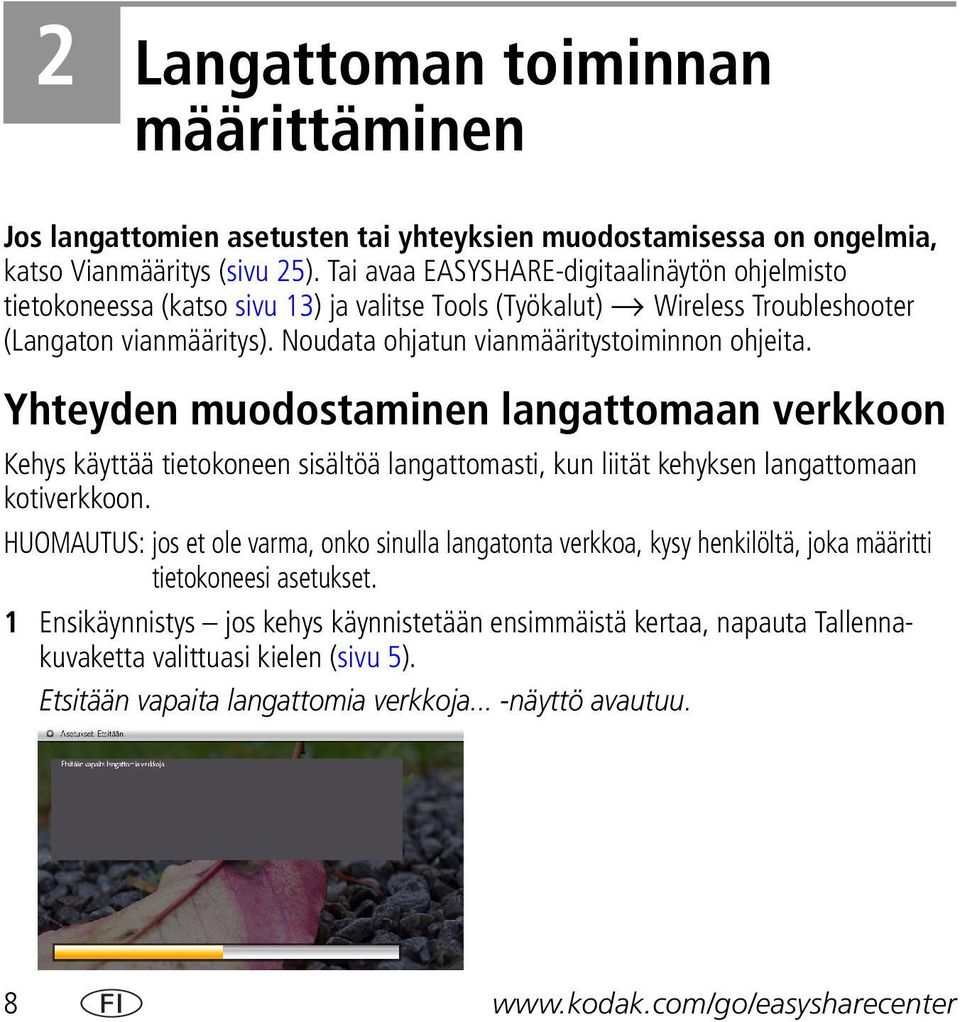

8 2 Langattoman toiminnan määrittäminen Jos langattomien asetusten tai yhteyksien muodostamisessa on ongelmia, katso Vianmääritys (sivu 25). Tai avaa EASYSHARE-digitaalinäytön ohjelmisto tietokoneessa (katso sivu 13) ja valitse Tools (Työkalut) Wireless Troubleshooter (Langaton vianmääritys). Noudata ohjatun vianmääritystoiminnon ohjeita. Yhteyden muodostaminen langattomaan verkkoon Kehys käyttää tietokoneen sisältöä langattomasti, kun liität kehyksen langattomaan kotiverkkoon. HUOMAUTUS: jos et ole varma, onko sinulla langatonta verkkoa, kysy henkilöltä, joka määritti tietokoneesi asetukset. 1 Ensikäynnistys jos kehys käynnistetään ensimmäistä kertaa, napauta Tallennakuvaketta valittuasi kielen (sivu 5). Etsitään vapaita langattomia verkkoja... -näyttö avautuu. 8 FI

9 Langattoman toiminnan määrittäminen Vapaat langattomat verkot näkyvät luettelossa. HUOMAUTUS: Jos etsinnän aikana löytyy useita verkkoja, oma kotiverkkosi (jonka signaalin voimakkuuden prosenttiosuus on suurin) on yleensä luettelossa ensimmäisenä ja korostettuna. Tai valitse toinen verkko siirtämällä sormea reunusta pitkin tai napauttamalla nuolien alla ja korostamalla verkko. Napauta sitten OK-painiketta. Ohita näyttö ja muodosta yhteys myöhemmin valitsemalla Takaisin. Myöhemmin Muodosta yhteys myöhemmin napauttamalla Aloitus Asetukset Verkko Etsi langattomia verkkoja. Noudata näytön ohjeita ja tee seuraava vaihe 2. Jos langatonta verkkoa ei löydy, valitse Tarkista uudelleen. Joudut ehkä syöttämään verkon SSID:n (verkon nimi) manuaalisesti. Saat nämä tiedot verkon määrittäjältä. Tai saat lisätietoja napauttamalla Yhteydenmuodostuksen ohjeet. 2 Kun kotiverkkosi on korostettuna, muodosta yhteys kotiverkkoon valitsemalla OK. Muodostetaan yhteyttä... -näyttö avautuu. Tai valitse Poistu muodostamatta yhteyttä ja mene Aloitusnäyttöön (sivu 16). 9 FI

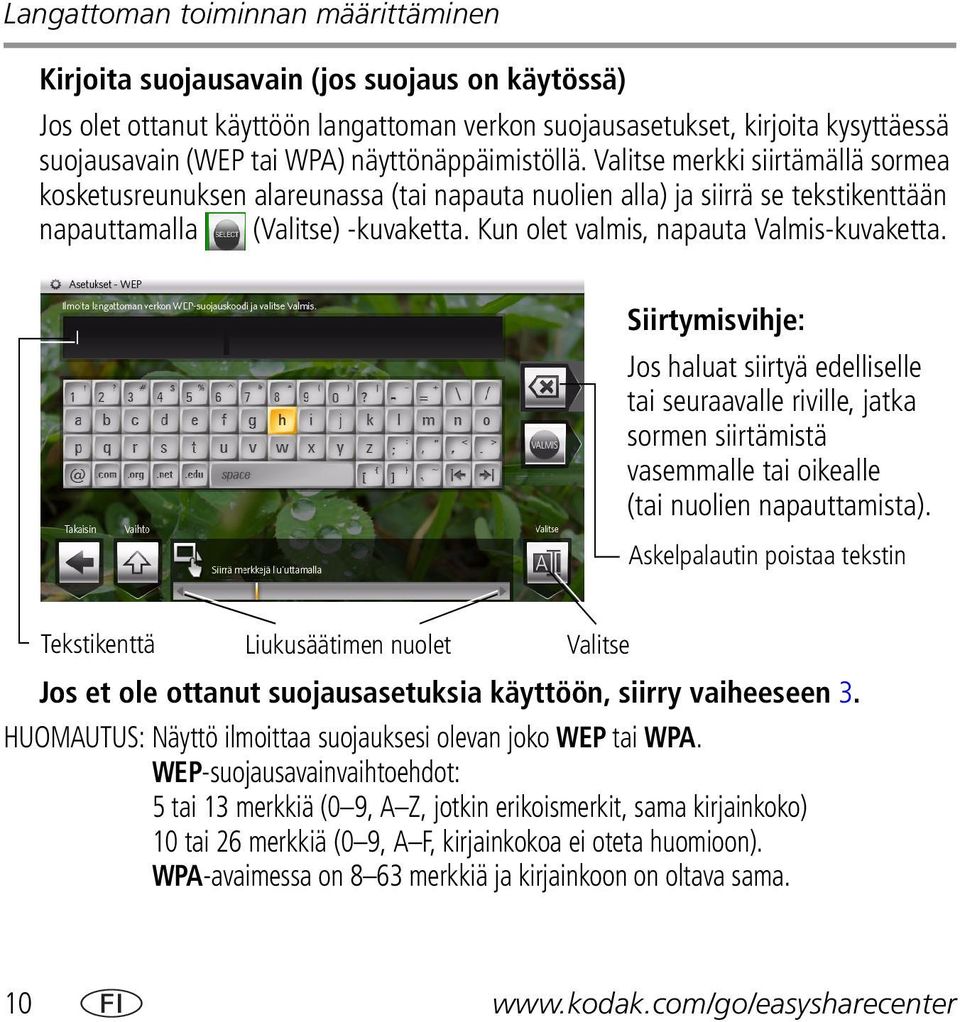

10 Langattoman toiminnan määrittäminen Kirjoita suojausavain (jos suojaus on käytössä) Jos olet ottanut käyttöön langattoman verkon suojausasetukset, kirjoita kysyttäessä suojausavain (WEP tai WPA) näyttönäppäimistöllä. Valitse merkki siirtämällä sormea kosketusreunuksen alareunassa (tai napauta nuolien alla) ja siirrä se tekstikenttään napauttamalla (Valitse) -kuvaketta. Kun olet valmis, napauta Valmis-kuvaketta. Siirtymisvihje: Jos haluat siirtyä edelliselle tai seuraavalle riville, jatka sormen siirtämistä vasemmalle tai oikealle (tai nuolien napauttamista). Askelpalautin poistaa tekstin Tekstikenttä Liukusäätimen nuolet Valitse Jos et ole ottanut suojausasetuksia käyttöön, siirry vaiheeseen 3. HUOMAUTUS: Näyttö ilmoittaa suojauksesi olevan joko WEP tai WPA. WEP-suojausavainvaihtoehdot: 5 tai 13 merkkiä (0 9, A Z, jotkin erikoismerkit, sama kirjainkoko) 10 tai 26 merkkiä (0 9, A F, kirjainkokoa ei oteta huomioon). WPA-avaimessa on 8 63 merkkiä ja kirjainkoon on oltava sama. 10 FI

11 Langattoman toiminnan määrittäminen Saat nämä tiedot verkon määrittäjältä. Onnittelut! Yhteys verkkoon on muodostettu. Palaa myöhemmin tähän näyttöön ja varmista, että langaton verkko ja ohjelmisto toimivat kunnolla. 3 Jos et ole vielä tehnyt niin, asenna KODAK EASYSHARE -digitaalinäytön ohjelmisto (katso sivu 11) niin, että langaton sisältö näkyy kehyksessä oikein. Ohjelman asentaminen Kehyksen mukana toimitetulla CD-levyllä on kaksi sovellusta, jotka toimivat hyvin itsenäisesti mutta myös yhdessä ja varmistavat näin kehyksen käyttömukavuuden: KODAK EASYSHARE -digitaalinäytön ohjelmisto hallitse kehystä, kopioi kuvia kehyksen ja tietokoneen välillä ja määritä kehyksen asetukset niin, että voit käyttää Kodak Gallerya ja verkkosisältöä (sivu 13). KODAK EASYSHARE -ohjelmisto järjestä, muokkaa ja jaa kuvia. TÄRKEÄÄ: On suositeltavaa asentaa molemmat. Jos tietokoneessa on jo EASYSHARE-ohjelmisto, saat lisätoimintoja päivittämällä ohjelmiston tähän erikoisversioon FI

12 Langattoman toiminnan määrittäminen 1 Aseta CD tietokoneeseen. 2 Asenna ohjelmisto näyttöön tulevien ohjeiden mukaisesti. Asenna EASYSHARE-digitaalinäytön ohjelmisto ja päivitä EASYSHARE-ohjelmiston edellinen versio valitsemalla Typical (Normaali). Jos tietokoneessa ei ole EASYSHARE-ohjelmiston edellistä versiota, voit valita Custom (Mukautettu) ja asentaa molemmat sovellukset kokonaan. Ohjelmistokuvakkeet ilmestyvät työpöydälle, kun asennus on valmis. Kehyksen mukana toimitettu CD-levy. 3 Avaa EASYSHARE-digitaalinäytön ohjelmisto kaksoisnapsauttamalla -kuvaketta, jos ohjelmisto ei käynnisty automaattisesti. Saat vihjeitä ja tarjouksia, jos rekisteröit ohjelmiston järjestelmän kehotteen mukaan. Sähköinen rekisteröinti kestää muutaman minuutin. Voit rekisteröidä tuotteen myöhemmin osoitteessa 12 FI

13 Ohjelmiston käyttäminen Langattoman toiminnan määrittäminen Asenna kehyksen mukana toimitettu ohjelmisto (sivu 11) siihen tietokoneeseen, johon haluat muodostaa langattoman yhteyden kehyksestä. Avaa ohjelmisto kaksoisnapsauttamalla EASYSHARE-digitaalinäytön ohjelmiston -kuvaketta tietokoneen työpöydällä. Saat lisätietoja ohjelmiston ominaisuuksista napsauttamalla valikkorivin Help (Ohje) -painiketta. Valitse kuvalähde: Saat lisätietoja valitsemalla Help (Ohje) Katsele ja valitse kuvia täällä Vedä ja pudota täällä Luo diaesitys napsauttamalla tästä Tietokoneessa olevat kuvat, videot ja musiikki KODAK Gallery -albumit Kehys ja liitetyt laitteet 13 FI

14 Langattoman toiminnan määrittäminen Yhteyden määrittäminen Kodak Galleryyn ja verkkosisältöön Määritä yhteys verkkosisältöön, kuten Kodak Gallery -tiliin, RSS (Really Simple Syndication) -kuvasyötteisiin, musiikkiin tai videoihin, EASYSHARE-digitaalinäytön ohjelmistolla (sivu 13). 1 Varmista, että tietokone on yhteydessä Internetiin. 2 Avaa EASYSHARE-digitaalinäytön ohjelmisto napsauttamalla työpöydän -kuvaketta. 3 Valitse valikkoriviltä Tools (Työkalut) Device Settings (Laiteasetukset) (käytettävissä myös Drag and Drop Zone [Vedä ja Pudota] -alueella). 4 Valitse kehys luetteloruudusta. Kehyksen määritysten verkkosivu avautuu selaimessa. 5 Saat näyttöön asennusohjeita, kun napsautat seuraavia: Verkkomedia KODAK Gallery, Flickr, FrameChannelin uutiset, sää, urheilu jne., mukautetut RSS-syötteet ja suosikkisyötteiden pikavalinta aloitusnäytöstä. Asetukset kehyksen mukauttaminen tietokoneesta. Kun haluat näyttää verkkosisällön kehyksessä, katso sivu FI

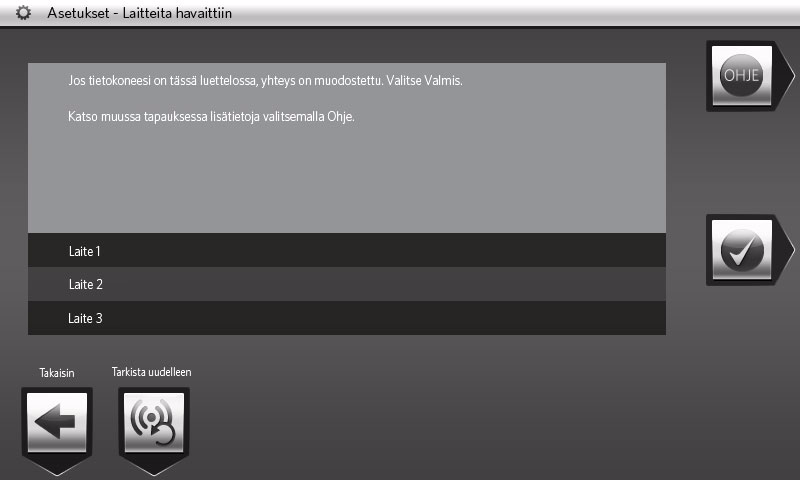

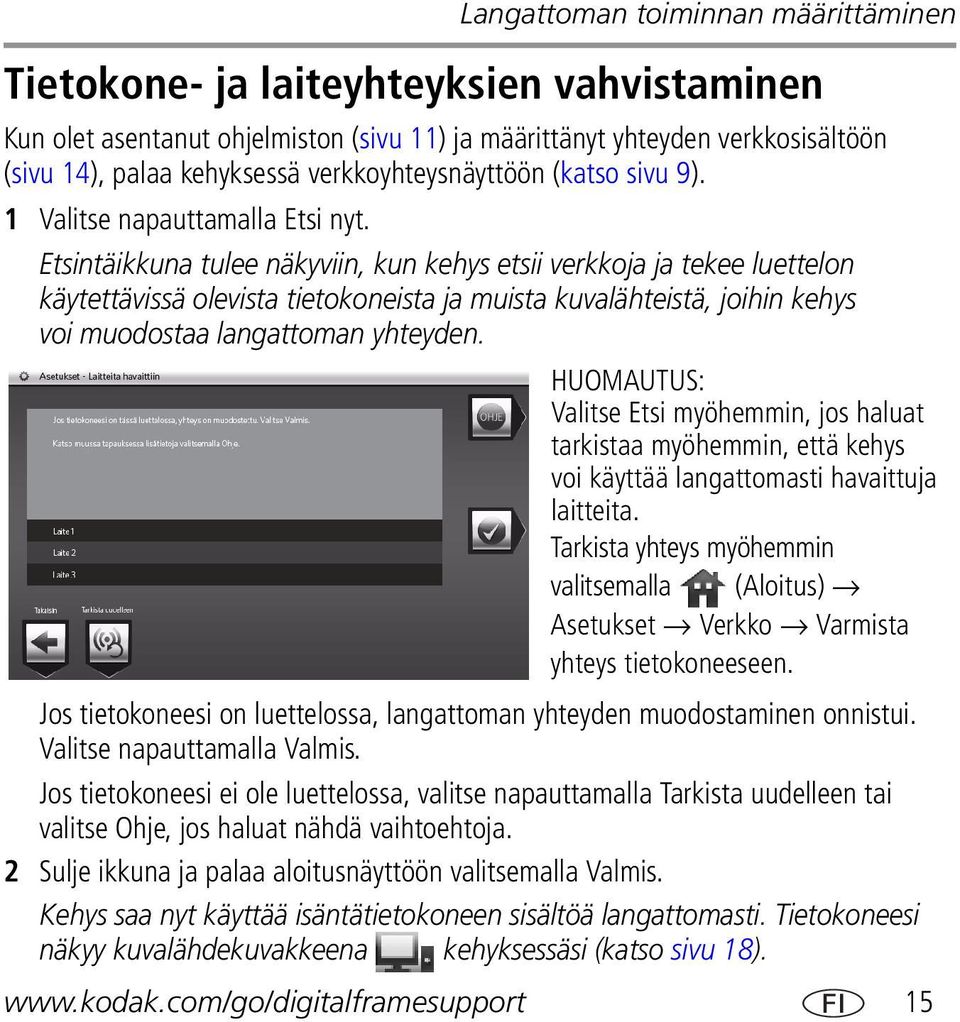

15 Langattoman toiminnan määrittäminen Tietokone- ja laiteyhteyksien vahvistaminen Kun olet asentanut ohjelmiston (sivu 11) ja määrittänyt yhteyden verkkosisältöön (sivu 14), palaa kehyksessä verkkoyhteysnäyttöön (katso sivu 9). 1 Valitse napauttamalla Etsi nyt. Etsintäikkuna tulee näkyviin, kun kehys etsii verkkoja ja tekee luettelon käytettävissä olevista tietokoneista ja muista kuvalähteistä, joihin kehys voi muodostaa langattoman yhteyden. HUOMAUTUS: Valitse Etsi myöhemmin, jos haluat tarkistaa myöhemmin, että kehys voi käyttää langattomasti havaittuja laitteita. Tarkista yhteys myöhemmin valitsemalla (Aloitus) Asetukset Verkko Varmista yhteys tietokoneeseen. Jos tietokoneesi on luettelossa, langattoman yhteyden muodostaminen onnistui. Valitse napauttamalla Valmis. Jos tietokoneesi ei ole luettelossa, valitse napauttamalla Tarkista uudelleen tai valitse Ohje, jos haluat nähdä vaihtoehtoja. 2 Sulje ikkuna ja palaa aloitusnäyttöön valitsemalla Valmis. Kehys saa nyt käyttää isäntätietokoneen sisältöä langattomasti. Tietokoneesi näkyy kuvalähdekuvakkeena kehyksessäsi (katso sivu 18) FI

16 3 Kehyksen toiminnot Aloitusnäytön tai verkkosisällön katsominen Aloita aloitusnäytöstä, kun haluat käyttää kuvia, videoita ja musiikkia toistaa verkkosisällöstä (KODAK Gallery, Flickr, FrameChannelin RSS-syötteet) tekemiäsi (katso sivu 14) diaesityksiä ja valmista sisältöä (kuten säätietoja, urheilu-uutisia ja uutisia) vastaanottaa kuvia ystäviltä ja perheeltä Galleryssä (katso sivu 22) mukauttaa katselua Asetus-näyttöjen avulla. 1 Napauta (Aloitus) -kuvaketta. Jos kuvakkeet eivät ole näkyvissä, napauta pikakosketusreunusta. 2 Napauta yhden näytön alareunassa olevan kuvakkeen alla olevaa valoa. 3 Piilota kuvakkeet valitsemalla Sulje. 16 FI

17 Kehyksen toiminnot Aloitusikkunan kuvakkeet Kuvat ja videot (katso sivu 18). Musiikki (katso sivu 21). KODAK Gallery Näkyvissä, jos olet määrittänyt KODAK Galleryn käytön (katso sivu 14). Näytä albumisi ja ystäviesi albumit Gallerystä. Tämä kuvake ( ) tarkoittaa, että joku on jakanut kuvansa kanssasi Galleryssä. Katso sivu 22. Verkkomedia luettelo määrittämistäsi Flickr- ja FrameChannel-valokuvasyötteistä (katso sivu 14). Pikavalittaviksi määrittämäsi syötteet (katso sivu 14) näkyvät luettelossa ja pikavalintoina aloitusnäytössä. Valmiit syötteet (kuten uutiset, sää sekä talous- ja urheilu-uutiset), joita voit muokata EASYSHARE-digitaalinäytön ohjelmistolla (katso sivu 14). Asetukset Mukauta kehyksen asetuksia, kuten diaesitysten kestoa ja siirtymiä ja sen katseluasetuksia sekä näytön kirkkautta, kellonaikaa ja ajastinta. Lisätietoja on laajennetussa käyttöoppaassa osoitteessa Lisätietoja on laajennetussa käyttöoppaassa osoitteessa FI

18 Kehyksen toiminnot Kuvien ja videoiden käyttäminen 1 Valitse napauttamalla ensin (Aloitus)- ja sitten (Kuvat ja videot) -kuvaketta. Kaikki lähteet, joihin on muodostettu yhteys, ovat näkyvissä (lisätietoja jäljempänä). 2 Korosta kuvalähde siirtämällä sormea reunusta pitkin tai napauta nuolien alla. Sitten: Voit aloittaa diaesityksen korostetun kuvalähteen kuvista napauttamalla (Toista diaesitys) -kuvaketta. Tai katsele esimerkiksi pikkukuvia ja kansioita napauttamalla OK-kuvaketta. Kuvalähteet: Oma kehys Kehyksen 512 Mt:n sisäinen muisti. Kopioi kuvat kehykseen muistikortista tai muusta laitteesta. Muistikortti Näkyy, kun kortti asetetaan kehykseen (sivu 6). Nimike ja kuvake osoittavat kortin tyypin. Kamera Näkyy, kun digitaalikamera kytketään kehykseen USB-kaapelilla (sivu 7). USB-asema Näkyy, kun USB-muistitikku kytketään kehykseen (sivu 7). Verkkotietokone Näkyy, kun kehys on yhdistetty tietokoneeseen langattoman verkon kautta (katso sivu 8). Näyttää tietokoneeseen tallennettuja kuvia. Oma diaesitys Näkyy, kun olet tallentanut suosikkidiaesityksen lähteen niin, että pääset siihen nopeasti käsiksi milloin tahansa (katso sivu 20). 18 FI

19 Kuvien tai videoiden katsominen Kehyksen toiminnot Katsele kuvia ja videoita mistä tahansa liitetystä kuvalähteestä (katso sivu 18). TÄRKEÄÄ: varmista, että määrität kehyksen asetukset langatonta käyttöä varten niin, että kehys toimii langattoman kotiverkkosi kanssa (katso sivu 8). Katsele yhtä kuvaa ja pikkukuvia Voit katsoa yhtä koko näytön kokoista kuvaa valitsemalla sen ja napauttamalla OK-kuvaketta. Kuvien katseleminen pikkukuvina: Valitse (Aloitus) (Kuvat ja videot). Valitse kuvalähde siirtämällä sormea pitkin reunusta ja napauta sitten OK-painiketta. Tai napauta diaesityksessä tai yhden kuvan näkymässä (Pikkukuvat) -kuvaketta. Vihjeitä pikkukuvanäytön katselemiseen: Selaa pikkukuvia siirtämällä sormea vasemmalle tai oikealle pitkin alareunan kosketusreunusta tai siirrä yhtä kuvaa kerrallaan napauttamalla nuolien alla. Jos haluat selata pikkukuvia nopeammin, kosketa reunusta, kunnes näyttö muuttuu (noin 3 sekuntia). Toista kokonainen kuvakansio valitsemalla kansio ja napauttamalla (Toista diaesitys) -kuvaketta. Jos haluat toistaa videoita pikkukuvanäkymästä, korosta haluamasi videokuva ( ). Napauta OK- tai (Toista diaesitys) -kuvaketta FI

20 Kehyksen toiminnot Diaesityksen toistaminen Diaesityksen toiston voi käynnistää kahdella tavalla: Kytke virta kehykseen ja aseta sitten muistikortti korttipaikkaan tai kytke USB-laite kehykseen. Uusi diaesitys alkaa automaattisesti ja korvaa meneillään olevan diaesityksen tai yksittäisen kuvan katselun. Korosta kuva (pikkukuvanäkymässä tai yhden kuvan näkymässä) tai korosta kuvalähde Kuvat ja videot -näytössä ja napauta sitten (Toista diaesitys) -kuvaketta. HUOMAUTUS: Diaesitys jatkuu tauotta, kunnes keskeytät sen tai katkaiset virran kehyksestä. Samassa kuvalähteessä olevat videot ja musiikki toistuvat diaesityksen aikana automaattisesti. Jos haluat estää musiikin automaattisen toiston, valitse napauttamalla Asetukset > Diaesitysasetukset > Musiikin automaattitoisto > Pois käytöstä. Suosikkidiaesityksen tallentaminen nopeaa käyttöä varten Tallenna suosikkikuviesi sijainti diaesityksenä nopeaa käyttöä varten. Diaesitystä katsottaessa: Valitse (Diaesitysasetukset) Tallenna omana diaesityksenä OK. Vahvista valitsemalla Kyllä. HUOMAUTUS: Oma diaesitys toistetaan automaattisesti, kun kehys käynnistetään. Oma diaesitys ( ) -kuvake näkyy Kuvat ja videot -näytössä kuvalähteenä (katso sivu 18). 20 FI

21 Useiden kuvien valitseminen Kehyksen toiminnot Usean kuvan valintatoiminnolla voit kopioida tai poistaa vähintään kaksi kuvaa. Voit myös toistaa korostetuista kuvista tehdyn diaesityksen. Valitseminen yksi kerrallaan 1 Etsi kuva pikkukuvanäkymässä vetämällä sormella kosketusreunusta ja valitse se sitten napauttamalla (Valitse) -kuvaketta. Valittuun kuvaan tulee valintamerkki. 2 Jatka kuvien valitsemista. Poista valintamerkki napauttamalla Poista valinta -kuvaketta, kun kuva on korostettuna. Valitse kaikki tai poista kaikkien valinta Napauta Valitse kaikki -painiketta pikkukuvanäkymässä (sivu 19). Jos haluat poistaa kaikki valintamerkit, valitse napauttamalla Poista valinnat. Musiikin toistaminen Toista musiikkia ilman kuvia 1 Napauta ensin (Aloitus)- ja sitten (Musiikki) -kuvaketta. 2 Voit selata musiikkilähdeluetteloa vetämällä sormea oikealle tai vasemmalle ja napauttamalla sitten OK-kuvaketta. 3 Voit siirtyä edelliseen tai seuraavaan kappaleeseen vetämällä sormea oikealle tai vasemmalle tai valitsemalla Kaikki ja napauttamalla sitten Toista-kuvaketta FI

22 Kehyksen toiminnot 4 Säädä äänenvoimakkuutta kehyksen yläreunassa olevalla äänenvoimakkuuspainikkeella. HUOMAUTUS: musiikintoisto alkaa automaattisesti, jos kehykseen on kytketty musiikkia sisältävä muistikortti tai USB-laite. Taustamusiikin toistaminen diaesityksen aikana: Valitse diaesityksen toiston aikana napauttamalla ensin (Diaesitysasetukset) ja sitten Taustamusiikki. Siirry liukuvalitsimella siihen musiikkiin tai kappaleeseen, jonka haluat toistaa, ja valitse sitten Toista. Käynnistä diaesitys napauttamalla (Toista diaesitys) -kuvaketta. Ystävien albumien vastaanottaminen automaattisesti Langaton kehys ilmoittaa kuvapostiominaisuuden avulla sinulle automaattisesti, kun ( ) ystävä jakaa kuvansa kanssasi KODAK Galleryssa. Katso diaesitys uusista kuvista suoraan kehyksessä, jopa ennen kuin luet sähköpostiasi tietokoneella! Jaettujen kuvien katseleminen heti: Kun -ilmoitus tulee kehyksen näyttöön, napauta Näytä nyt -kuvakkeen alla. Uusien kuvien diaesitys alkaa kehyksessä. Jos sinulla on useita katsomattomia albumeita, valitse merkitty albumi Gallery-luettelosta ja napauta OK-painiketta. 22 FI

23 Kehyksen toiminnot Jaettujen kuvien katseleminen myöhemmin: 1 Kun -ilmoitus ilmestyy kehyksen näytölle, valitse Ohita siirtämällä sormea. 2 Kun haluat katsoa uusia kuvia, napauta (Aloitus) -kuvaketta, korosta (KODAK Gallery) -kuvake ja napauta sitten OK-painiketta. 3 Kun ystävien albumit on valittu, napauta OK-painiketta. 4 Korosta merkitty albumi ja napauta sitten OK-painiketta. Voit mukauttaa ilmoitusten vastaanottoasetuksia ja vastaanottotapaa. Lisätietoja on laajennetussa käyttöoppaassa osoitteessa FI

24 Kehyksen toiminnot Koristereunusten lisääminen Voit mukauttaa kehystä koristeellisilla reunuksilla (toimitetaan joidenkin kehysten mukana). Koristereunuksia voi ostaa lisää. Kun et käytä koristereunusta, kiinnitä se takaisin taustapaperiin ja säilytä sitä Kehys muovipussissa, jolloin liimatausta pysyy puhtaana. Reunus Koristereunus Jos haluat lisätietoja kehyksen ja reunuksen säilyttämisestä, katso sivu 28. Lisätietoja kehyksen toiminnoista Osta kehyksen lisävarusteita, kuten erilaisia koristereunuksia Laajennettu käyttöopas Vuorovaikutteinen vianmääritys ja korjaus Vuorovaikutteiset opetusohjelmat Usein kysyttyjä kysymyksiä Ladattavat tiedostot Tuoterekisteröinti 24 FI

25 4 Kehykseen liittyvien ongelmien ratkaiseminen Sivustossa on yksityiskohtaista tuotetukea. Valitse sivustossa vuorovaikutteinen vianmääritys ja korjaus. Tai avaa EASYSHAREdigitaalinäytön ohjelmisto tietokoneessa ja valitse Tools (Työkalut) Wireless Troubleshooter (Langaton vianmääritys). Langattoman verkkoyhteyden vianmääritys Ongelma Kehyksestä ei voi muodostaa yhteyttä langattomaan verkkoon näkyviin tulee viesti Langatonta verkkoa ei löydy. Verkkosisältöä ei voi määrittää tai katsella langattomasti. Mahdollisia syitä ja ratkaisuja Varmista, että sinulla on langaton reititin ja että se lähettää SSID:n, tai syötä SSID manuaalisesti. Varmista, että olet verkon toiminta-alueella. Aseta kehys ja reititin samaan huoneeseen. Varmista, että kehys käyttää uusinta laiteohjelmistoa. Katso uudet päivitykset osoitteesta Jos olet ottanut käyttöön langattoman verkon suojausasetukset ja haluat kirjoittaa suojausavaimen (WEP tai WPA), katso sivu 10. Saat nämä tiedot verkon määrittäjältä. Lisää mahdollisia syitä ja ratkaisuja, katso Kehys ei voi muodostaa yhteyttä langattomaan verkkoon yllä. Asenna kehyksen mukana toimitettu ohjelmisto (katso sivu 11). Varmista, että kehyksestä on muodostettu yhteys langattomaan verkkoon (katso sivu 8). Lisätietoja ongelmien mahdollisista syistä ja niiden ratkaisusta on laajennetun käyttöoppaan vianmäärityksessä osoitteessa FI

26 Kehykseen liittyvien ongelmien ratkaiseminen Kehykseen liittyvien ongelmien vianmääritys Jos... Kehykseen ei tule virtaa. Mitään ei tapahdu, vaikka muistikortti, kamera, tietokone tai USB-laite on kytketty. Kosketusreunus ei toimi. Kehys jähmettyy tai ei toimi moitteettomasti. Kokeile seuraavia toimenpiteitä Varmista, että kehyksen mukana toimitettu virtakaapeli on kytketty oikein (katso sivu 3). Paina virtapainiketta 2 sekuntia ja vapauta se (katso sivu 3). Irrota virtajohto, odota 5 sekuntia, kiinnitä johto takaisin. Paina virtapainiketta 2 sekuntia ja vapauta se. Varmista, että kameran tai USB-laitteen mukana toimitettu USB-kaapeli on kytketty oikein (katso sivu 7). Aseta kuvia sisältävä, aito CF/SD/MMC/MS/xD-muistikortti sille tarkoitettuun korttipaikkaan ja työnnä se paikalleen (katso sivu 6). Varmista, että kortti (ylemmässä korttipaikassa) on tiukasti kehyksen pintaa vasten. HUOMAUTUS: Älä aseta SANDISK Memory Stick PRO DUO -korttia tai muuta mikro- tai minimuistikorttia laitteeseen ilman sovitinta. Suuren kuva- tai videotiedoston avaaminen saattaa kestää jonkin aikaa. Irrota virtajohto 5 sekunnin ajaksi ja kiinnitä se sitten takaisin. Paina virtapainiketta 2 sekuntia ja vapauta se (katso sivu 3). Siirrä sormea pitkin alareunusta tai oikeassa reunuksessa olevaa ohjauslistaa pitkin (katso sivu 4). Merkkivalot osoittavat kosketuspisteet. Irrota virtajohto kehyksestä. Odota 5 sekuntia ja kiinnitä johto takaisin kehykseen. Paina virtapainiketta (noin 2 sekuntia) ja vapauta se. Paina samanaikaisesti kehyksen äänenvoimakkuus- ja virtapainikkeita kehyksen yläreunassa (katso sivu 2) ja palauta kehyksen asetukset valitsemalla Kyllä. (Kehyksen palauttaminen ei poista tiedostoja, jotka olet tallentanut.) 26 FI

27 5 Liite Tärkeitä turvaohjeita VAROITUS: Tätä laitetta ei saa purkaa, sillä siinä ei ole mitään käyttäjän huollettavaksi soveltuvia osia. Laitetta saa huoltaa vain valtuutettu huoltohenkilöstö. Tätä laitetta ei saa altistaa nesteille, kosteudelle tai äärilämpötiloille. Muiden kuin tässä oppaassa mainittujen ohjainten, säätöjen ja toimenpiteiden käyttäminen voi aiheuttaa sähköiskun riskin ja/tai sähköisen tai mekaanisen vaaran. Jos LCD-näyttö menee rikki, älä koske lasiin tai nesteeseen. Ota yhteys KODAKin asiakastukeen. VAROITUS: Tämän tuotteen käytössä on otettava huomioon, että käyttäjän etäisyys asennettaessa ja käytettäessä on vähintään 20 cm (kun taajuus on 2,4 GHz). Lähetintä ei saa käyttää yhdessä minkään muun antennin tai lähettimen kanssa tai niiden vieressä. Muiden kuin KODAKin hyväksymien lisävarusteiden käyttö voi aiheuttaa tulipalon, sähköiskun tai loukkaantumisen. Lisätietoja hyväksytyistä lisävarusteista on osoitteessa Digitaalikehyksen akku voi sisältää perkloraattia. (Akku on kiinteä.) Kaliforniassa tämä voi edellyttää erikoiskäsittelyä. Käytä vain Leader Electronics Inc:n AC-adapteria, mallinumero MU A1, 12 V, 1,5 A. Euroopassa on käytettävä Phihong AC -adapteria, mallinumero PSA 18R-120P. Muiden AC-adapterien käyttö voi vahingoittaa kehystä ja mitätöidä takuut. Kun kehyksen tukijalka on avattu, kehys on asteen kulmassa. Älä aseta kehystä lähelle avotulta, kuten kynttilöitä tai lämmittimiä. Liian kovan äänen käyttäminen kuulokkeissa voi aiheuttaa kuulon menetyksen. Ohjelmien päivittäminen Lataa viimeisin ohjelmistoversio ja kehyksen laiteohjelmistoversio (kehyksessä käytettävä ohjelma). Lisätietoja on osoitteessa FI

28 Liite Hoito ja kunnossapito Tärkeää: Katkaise virta aina ennen puhdistamista. Älä käytä kehyksen tai sen osien puhdistamiseen vettä, puhdistusaineita ja muita liima-aineita. Pyyhi kehys, LCD-näyttö, koristereunus tai reunus varovasti puhtaalla, kuivalla ja nukkaamattomalla liinalla (vakiovaruste). Pyyhi sormenjäljet kehyksestä painamalla liinaa jonkin verran. Älä käytä muita kuin erityisesti LCD-näyttöjen puhdistukseen tarkoitettuja puhdistusaineita. Kemikaalit, esimerkiksi aurinkovoiteet, voivat vahingoittaa laitteen maalattuja pintoja. Joissakin maissa on saatavana erillisiä huoltosopimuksia. Pyydä lisätietoja KODAK-tuotteiden jälleenmyyjältä. Lisätietoja digitaalisen kehyksen hävittämisestä ja kierrättämisestä saat paikallisilta viranomaisilta. Yhdysvalloissa voit tutustua Electronics Industry Alliancen sivustoon osoitteessa tai sivustoon Rajoitettu takuu KODAK takaa, että KODAKin kuluttajatuotteet ja lisävarusteet (jatkossa Tuotteet) akkuja ja paristoja lukuun ottamatta toimivat häiriöttömästi ja että niiden materiaalit ja laatu ovat virheettömiä yhden vuoden ajan ostopäivästä lukien. Säilytä alkuperäinen kuitti, jossa näkyy ostopäivä. Kaikkien takuukorjauspyyntöjen yhteydessä vaaditaan todistus ostopäivästä. Rajoitetun takuun kattavuus Takuu on voimassa vain maassa, josta Tuotteet on alun perin ostettu. Käyttäjä voi joutua lähettämään Tuotteen omalla kustannuksellaan valtuutettuun huoltopalveluun maahan, josta Tuote on alunperin ostettu. KODAK korjaa tai vaihtaa takuuaikana Tuotteet, jos ne eivät toimi asianmukaisesti. Tässä mainitut ehdot ja/tai rajoitukset otetaan huomioon. Takuupalvelu kattaa kaiken työn sekä kaikki tarvittavat säädöt ja varaosat. Jos KODAK ei pysty korjaamaan tai vaihtamaan Tuotetta, KODAK voi niin halutessaan palauttaa Tuotteen ostohinnan sillä edellytyksellä, että Tuote on palautettu KODAKILLE yhdessä ostokuitin kanssa. Korjaus, vaihto tai ostohinnan palautus ovat ainoat tämän takuun nojalla annettavat hyvitysmuodot. Jos korjauksessa käytetään varaosia, ne voivat olla uusiokäytettyjä osia tai ne voivat sisältää uusiokäytettyjä materiaaleja. Jos koko Tuote on vaihdettava, korvaava Tuote saattaa olla uusiokäytetty Tuote. Uusiokäytetyille Tuotteille, varaosille ja materiaaleille myönnetään takuu niin pitkäksi aikaa kuin alkuperäisen Tuotteen takuuta on jäljellä tai 90 päiväksi Tuotteen korjaamisen tai vaihtamisen jälkeen sen mukaan, kumpi aika on pidempi. 28 FI

29 Liite Rajoitukset Tämä takuu ei koske tilanteita, joihin KODAK ei voi vaikuttaa. Tämä takuu ei ole voimassa, jos vika on aiheutunut kuljetuksen aikana syntyneestä vauriosta, onnettomuudesta, muutoksesta, muokkauksesta, valtuuttamattomasta huollosta, virheellisestä käytöstä, väärinkäytöstä, käytöstä yhteensopimattomien lisävarusteiden kanssa (kuten muun valmistajan muste tai mustesäiliöt) tai KODAKin käyttö-, ylläpito- tai pakkausohjeiden noudattamatta jättämisestä tai KODAKin toimittamien osien (kuten adapterit ja kaapelit) virheellisestä käytöstä tai jos vaade on tehty tämän takuun umpeutumisen jälkeen. KODAK ei myönnä mitään muita nimenomaisia tai oletettuja takuita tälle tuotteelle ja kiistää kaikki oletetut takuut, jotka liittyvät tuotteen myyntikelpoisuuteen tai soveltuvuuteen tiettyyn tarkoitukseen. Jos jotakin oletettua takuuta ei voi lainsäädännöllisistä syistä rajoittaa, kyseinen oletettu takuu on voimassa yhden vuoden ostopäivästä lähtien tai lain vaatiman pidemmän ajan. KODAKin ainoa velvollisuus on korjata tai vaihtaa Tuote tai palauttaa ostohinta. KODAK ei ole vastuussa mistään erityisistä, johdannaisista tai satunnaisista vahingoista, jotka ovat aiheutuneet tämän tuotteen myynnin, oston tai käytön yhteydessä vahingon syystä riippumatta. Täten nimenomaisesti sanoudutaan irti vastuusta mihinkään erityisiin, johdannaisiin tai satunnaisiin vahinkoihin (mukaan lukien mutta niihin rajoittumatta tulojen tai voittojen menetykset, laitteiden seisokista johtuvat kulut, laitteen menettämisestä johtuvat kulut, korvaavien laitteiden, toimitilojen tai palvelujen kulut tai asiakkaiden sellaiset vaateet, jotka perustuvat Tuotteen ostoon, käyttöön tai vikaan), olipa niiden syy mikä tahansa tai olivatpa ne ristiriidassa minkä tahansa kirjoitetun tai oletetun takuun kanssa. Käyttäjän oikeudet Kaikki valtiot tai oikeusalueet eivät salli satunnaisten tai johdannaisten vahinkojen rajoittamista tai sulkemista pois, ja siksi edellä mainitut rajoitukset ja poissulkemiset eivät ehkä koske kaikkia asiakkaita. Kaikki valtiot tai oikeusalueet eivät salli oletetun takuun voimassaoloajan rajoittamista, ja siksi edellä mainitut rajoitukset eivät ehkä koske kaikkia asiakkaita. Tämä takuu antaa asiakkaalle tiettyjä oikeuksia, ja asiakkaalla voi olla muita oikeuksia, jotka vaihtelevat valtion tai oikeusalueen mukaan. Yhdysvaltojen ja Kanadan ulkopuolella Tämän takuun ehdot voivat olla erilaiset Yhdysvaltojen ja Kanadan ulkopuolella. Ellei KODAK ole ilmoittanut ostajalle kirjallisesti erityisestä KODAK-takuusta, takuuta tai vahinkovastuuta ei lain edellyttämien minimivaatimusten lisäksi ole, vaikka vika, vahinko tai menetys voi johtua laiminlyönnistä tai muusta toimesta FI

30 Liite FCC-säännökset Langattomat KODAK EASYSHARE W820/W1020 -digitaalikehykset Tämä laite on testattu ja todettu FCC:n säännösten osassa 15 luokan B digitaaliselle laitteelle asetettujen rajoitusten mukaiseksi. Nämä rajoitukset antavat riittävän suojan haitallisia häiriöitä vastaan normaalissa kotikäytössä. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuista energiaa. Jos laitetta ei asenneta tai käytetä ohjeiden mukaisesti, se voi aiheuttaa häiriötä radiolaitteisiin. Ei voida kuitenkaan taata, että häiriöitä ei esiinny missään laitekokoonpanossa. Jos laite aiheuttaa haitallista häiriötä radio- tai TV-vastaanottimiin (häiriö voidaan todeta katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista: 1) muuttamalla vastaanottoantennin asentoa tai paikkaa, 2) siirtämällä vastaanotin ja laitteisto kauemmaksi toisistaan, 3) liittämällä laitteisto ja vastaanotin eri virtapiireissä oleviin pistorasioihin tai 4) pyytämällä apua jälleenmyyjältä tai radio- ja TV-asentajalta. Kaikki muutokset, joita viranomaissäännösten noudattamisesta vastaava osapuoli ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää tätä laitetta. Jos laitteen tai sen lisälaitteiden mukana on toimitettu suojattu liitäntäkaapeli, FCC:n säännösten täyttäminen edellyttää, että kyseistä liitäntäkaapelia käytetään. FCC ja Industry Canada This device complies with Industry Canada RSS-210 and FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. 30 FI

31 Liite Eastman Kodak Company vakuuttaa täten, että tämä KODAK-tuote on direktiivin 1999/5/EY vaatimusten mukainen. Digitaalisten kuvakehysten (W820 ja W1020) lähettämä signaalin voimakkuus on 10 dbm. Ranskassa säädökset rajoittavat voimakkuuden ulkona 10 dbm:ään. Ranskassa tämän laitteen langattomia toimintoja voi käyttää vain sisätiloissa. Kanadan kauppa- ja teollisuusministeriön määräykset DOC Class B Compliance This Class B digital apparatus complies with Canadian ICES-003. Observation des normes-classe B Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. WEEE-merkintä Australian C-Tick EU: Loppukäyttäjä on vastuussa tämän laitteen heittämisestä pois hyväksyttyyn keräysjärjestelmään, jotta laite voidaan käsitellä ja hävittää ihmisen ja ympäristön suojelun edellyttämällä tavalla. Saat lisätietoja jälleenmyyjältäsi, paikallisilta viranomaisilta tai osoitteesta N137 MPEG-4 Tämän tuotteen käyttäminen MPEG-4-standardin mukaisen videokuvan tuottamiseen on kielletty lukuun ottamatta henkilökohtaista ja ei-kaupallista käyttöä FI

32 Liite China RoHS 32 FI

33 Liite Lisensointi Tämän tuotteen hankinnan mukana ei siirry lupaa tai oikeutta jakaa tällä tuotteella luotua sisältöä liikevaihtoa tuottavissa lähetysjärjestelmissä (maanpäälliset kanavat tai satelliitti- ja kaapelikanavat tai muut jakelukanavat), suoratoistosovelluksissa (Internetin, intranetin ja/tai muiden verkkojen kautta), muissa jakelujärjestelmissä (maksulliset äänisovellukset tai on-demand-sovellukset tai vastaavat) tai fyysisissä tallennusvälineissä (CD- ja DVD-levyt, puolijohdesirut, kiintolevyt, muistikortit ym.). Edellä mainittu käyttö edellyttää erillistä lupaa. Lisätietoja on osoitteessa Eastman Kodak Company Rochester, New York Eastman Kodak Company, 2008 KODAK ja EASYSHARE ovat Eastman Kodak Companyn tavaramerkkejä. Eastman Kodak Company on CompactFlash-tavaramerkin valtuutettu lisenssinhaltija. 4H5028_fi 33 FI
