1 1 KATAJAN KOULU YLIVIESKA LAAJENNUS/PERUSKORJAUS HUONESELOSTE Arkkitehtitoimisto Jorma Paloranta Oy ARK

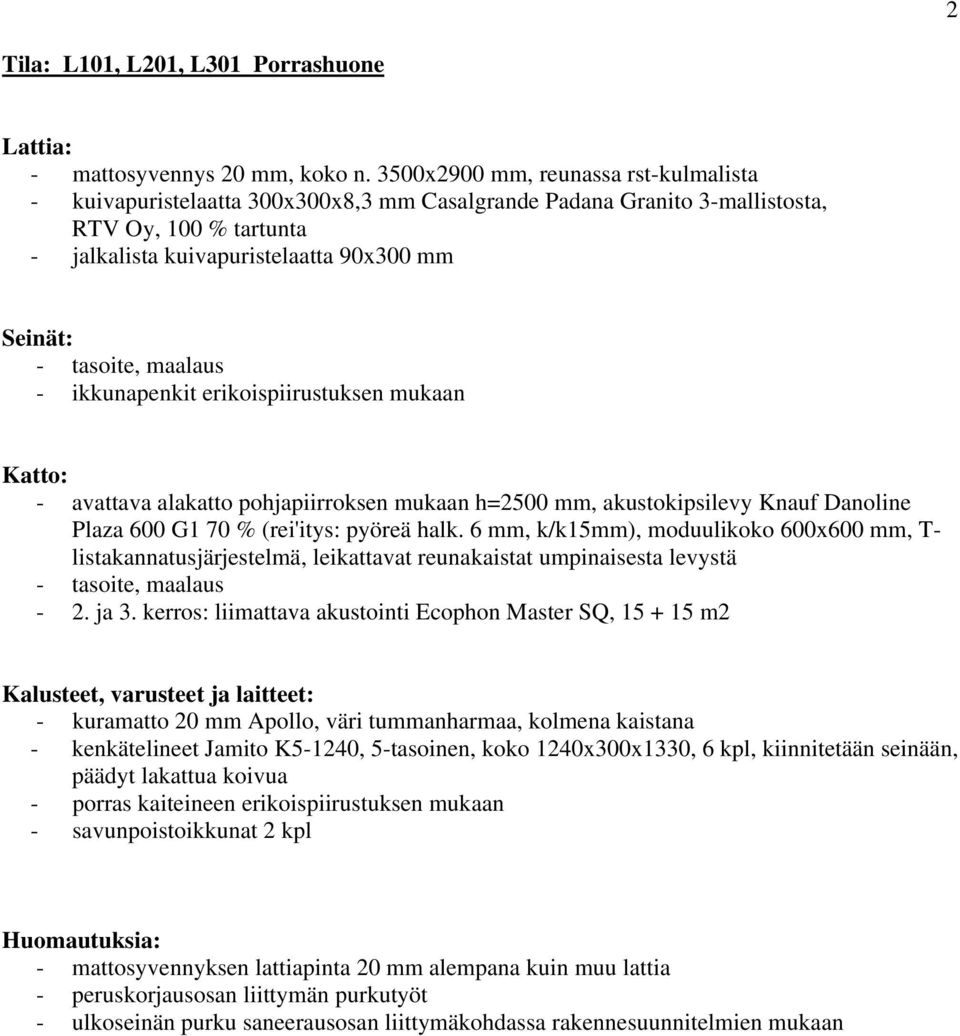

2 2 Tila: L101, L201, L301 Porrashuone - mattosyvennys 20 mm, koko n. 3500x2900 mm, reunassa rst-kulmalista - kuivapuristelaatta 300x300x8,3 mm Casalgrande Padana Granito 3-mallistosta, RTV Oy, 100 % tartunta - jalkalista kuivapuristelaatta 90x300 mm - ikkunapenkit erikoispiirustuksen mukaan - avattava alakatto pohjapiirroksen mukaan h=2500 mm, akustokipsilevy Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T- listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - 2. ja 3. kerros: liimattava akustointi Ecophon Master SQ, m2 - kuramatto 20 mm Apollo, väri tummanharmaa, kolmena kaistana - kenkätelineet Jamito K5-1240, 5-tasoinen, koko 1240x300x1330, 6 kpl, kiinnitetään seinään, päädyt lakattua koivua - porras kaiteineen erikoispiirustuksen mukaan - savunpoistoikkunat 2 kpl - mattosyvennyksen lattiapinta 20 mm alempana kuin muu lattia - peruskorjausosan liittymän purkutyöt - ulkoseinän purku saneerausosan liittymäkohdassa rakennesuunnitelmien mukaan

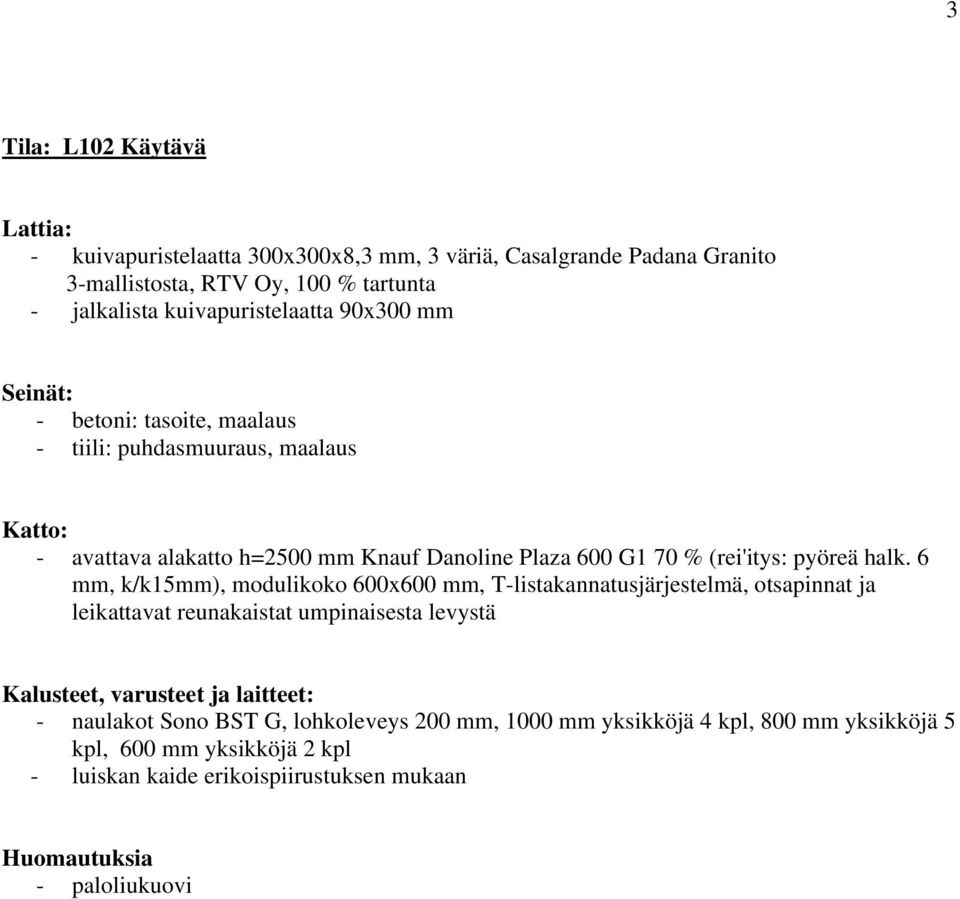

3 3 Tila: L102 Käytävä - kuivapuristelaatta 300x300x8,3 mm, 3 väriä, Casalgrande Padana Granito 3-mallistosta, RTV Oy, 100 % tartunta - jalkalista kuivapuristelaatta 90x300 mm - betoni: tasoite, maalaus - tiili: puhdasmuuraus, maalaus - avattava alakatto h=2500 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T-listakannatusjärjestelmä, otsapinnat ja leikattavat reunakaistat umpinaisesta levystä - naulakot Sono BST G, lohkoleveys 200 mm, 1000 mm yksikköjä 4 kpl, 800 mm yksikköjä 5 kpl, 600 mm yksikköjä 2 kpl - luiskan kaide erikoispiirustuksen mukaan Huomautuksia - paloliukuovi

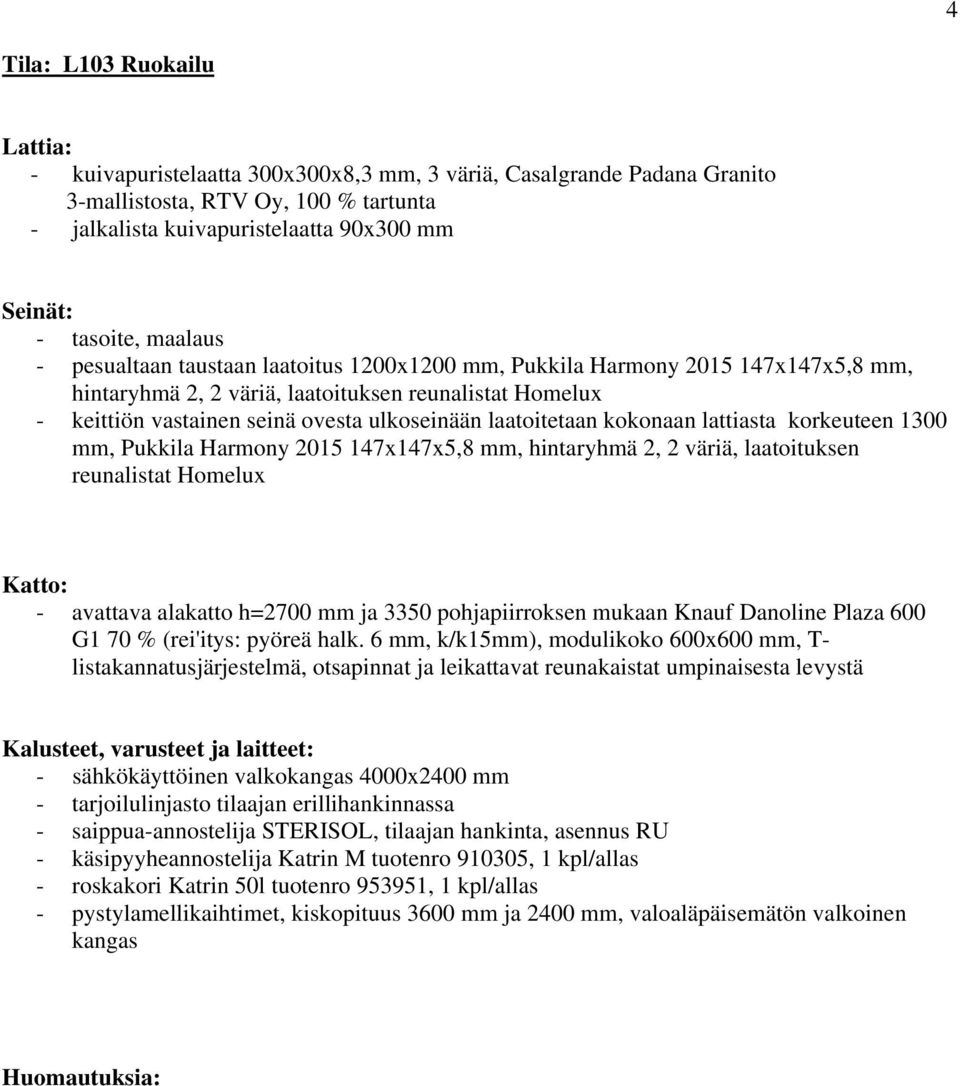

4 4 Tila: L103 Ruokailu - kuivapuristelaatta 300x300x8,3 mm, 3 väriä, Casalgrande Padana Granito 3-mallistosta, RTV Oy, 100 % tartunta - jalkalista kuivapuristelaatta 90x300 mm - pesualtaan taustaan laatoitus 1200x1200 mm, Pukkila Harmony x147x5,8 mm, hintaryhmä 2, 2 väriä, laatoituksen reunalistat Homelux - keittiön vastainen seinä ovesta ulkoseinään laatoitetaan kokonaan lattiasta korkeuteen 1300 mm, Pukkila Harmony x147x5,8 mm, hintaryhmä 2, 2 väriä, laatoituksen reunalistat Homelux - avattava alakatto h=2700 mm ja 3350 pohjapiirroksen mukaan Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T- listakannatusjärjestelmä, otsapinnat ja leikattavat reunakaistat umpinaisesta levystä - sähkökäyttöinen valkokangas 4000x2400 mm - tarjoilulinjasto tilaajan erillihankinnassa - saippua-annostelija STERISOL, tilaajan hankinta, asennus RU - käsipyyheannostelija Katrin M tuotenro , 1 kpl/allas - roskakori Katrin 50l tuotenro , 1 kpl/allas - pystylamellikaihtimet, kiskopituus 3600 mm ja 2400 mm, valoaläpäisemätön valkoinen kangas

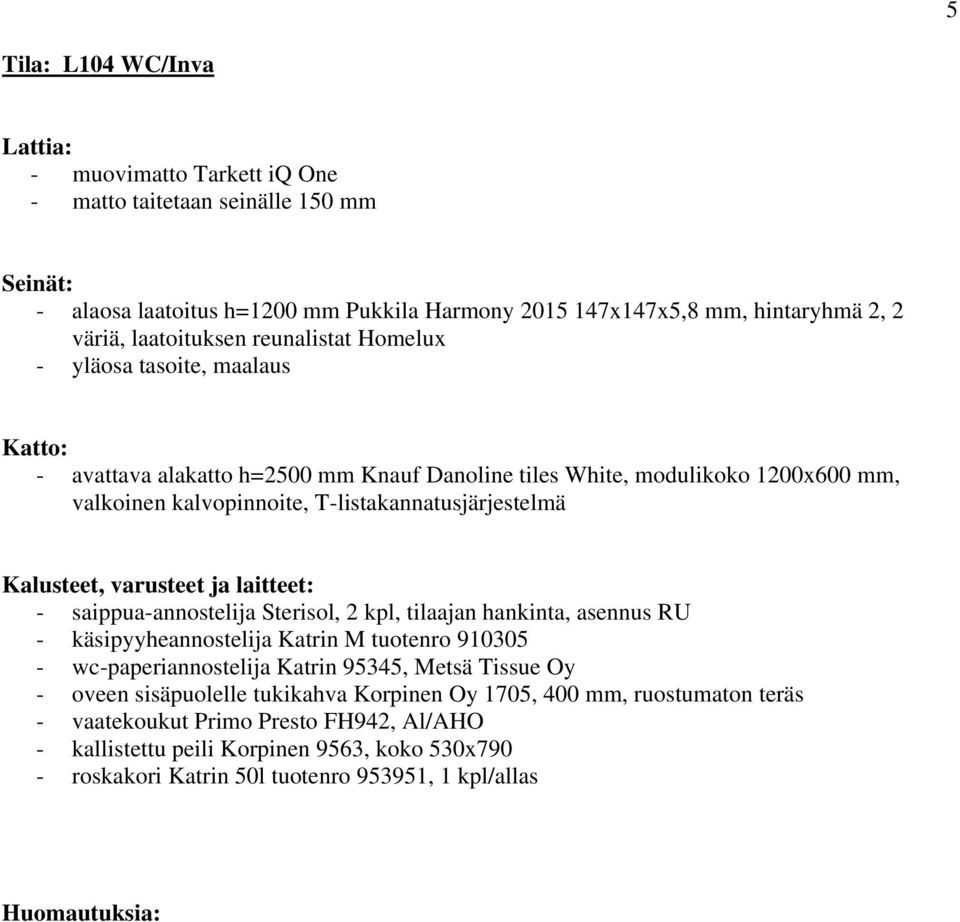

5 5 Tila: L104 WC/Inva - matto taitetaan seinälle 150 mm - alaosa laatoitus h=1200 mm Pukkila Harmony x147x5,8 mm, hintaryhmä 2, 2 väriä, laatoituksen reunalistat Homelux - yläosa tasoite, maalaus - avattava alakatto h=2500 mm Knauf Danoline tiles White, modulikoko 1200x600 mm, valkoinen kalvopinnoite, T-listakannatusjärjestelmä - saippua-annostelija Sterisol, 2 kpl, tilaajan hankinta, asennus RU - käsipyyheannostelija Katrin M tuotenro wc-paperiannostelija Katrin 95345, Metsä Tissue Oy - oveen sisäpuolelle tukikahva Korpinen Oy 1705, 400 mm, ruostumaton teräs - vaatekoukut Primo Presto FH942, Al/AHO - kallistettu peili Korpinen 9563, koko 530x790 - roskakori Katrin 50l tuotenro , 1 kpl/allas

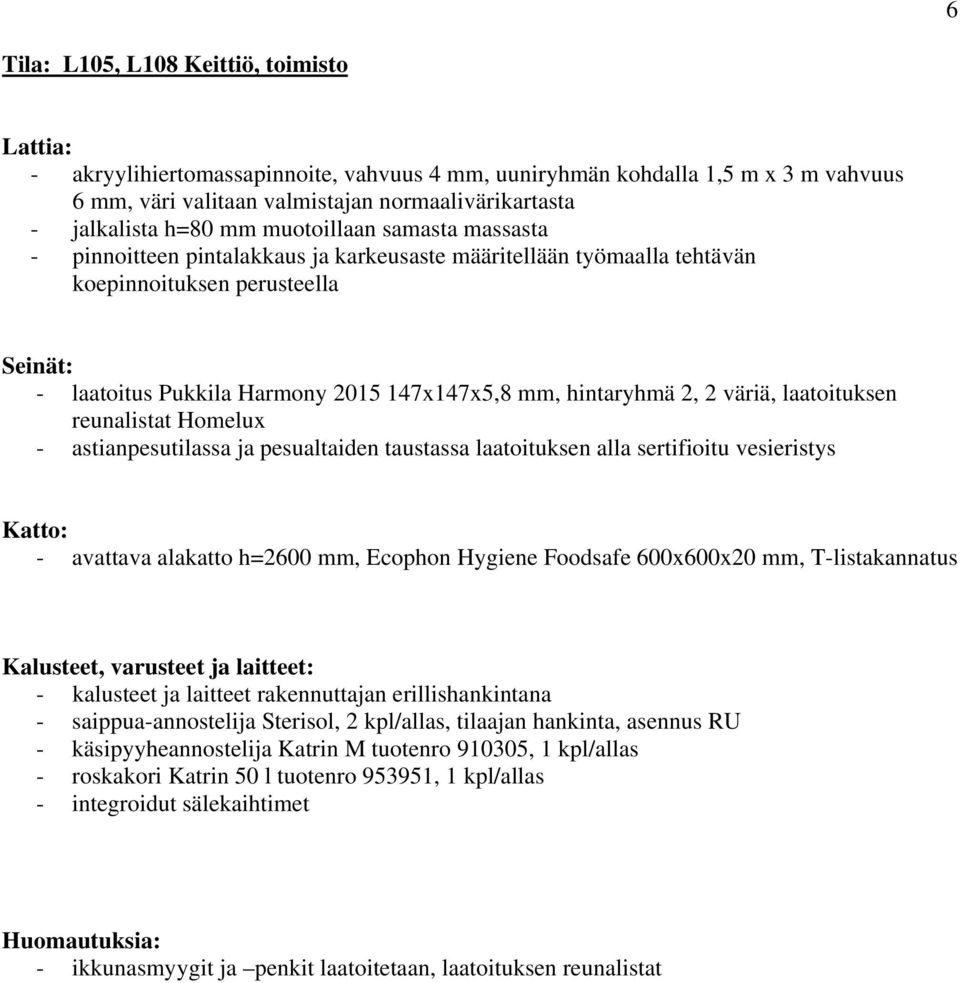

6 6 Tila: L105, L108 Keittiö, toimisto - akryylihiertomassapinnoite, vahvuus 4 mm, uuniryhmän kohdalla 1,5 m x 3 m vahvuus 6 mm, väri valitaan valmistajan normaalivärikartasta - jalkalista h=80 mm muotoillaan samasta massasta - pinnoitteen pintalakkaus ja karkeusaste määritellään työmaalla tehtävän koepinnoituksen perusteella - laatoitus Pukkila Harmony x147x5,8 mm, hintaryhmä 2, 2 väriä, laatoituksen reunalistat Homelux - astianpesutilassa ja pesualtaiden taustassa laatoituksen alla sertifioitu vesieristys - avattava alakatto h=2600 mm, Ecophon Hygiene Foodsafe 600x600x20 mm, T-listakannatus - kalusteet ja laitteet rakennuttajan erillishankintana - saippua-annostelija Sterisol, 2 kpl/allas, tilaajan hankinta, asennus RU - käsipyyheannostelija Katrin M tuotenro , 1 kpl/allas - roskakori Katrin 50 l tuotenro , 1 kpl/allas - integroidut sälekaihtimet - ikkunasmyygit ja penkit laatoitetaan, laatoituksen reunalistat

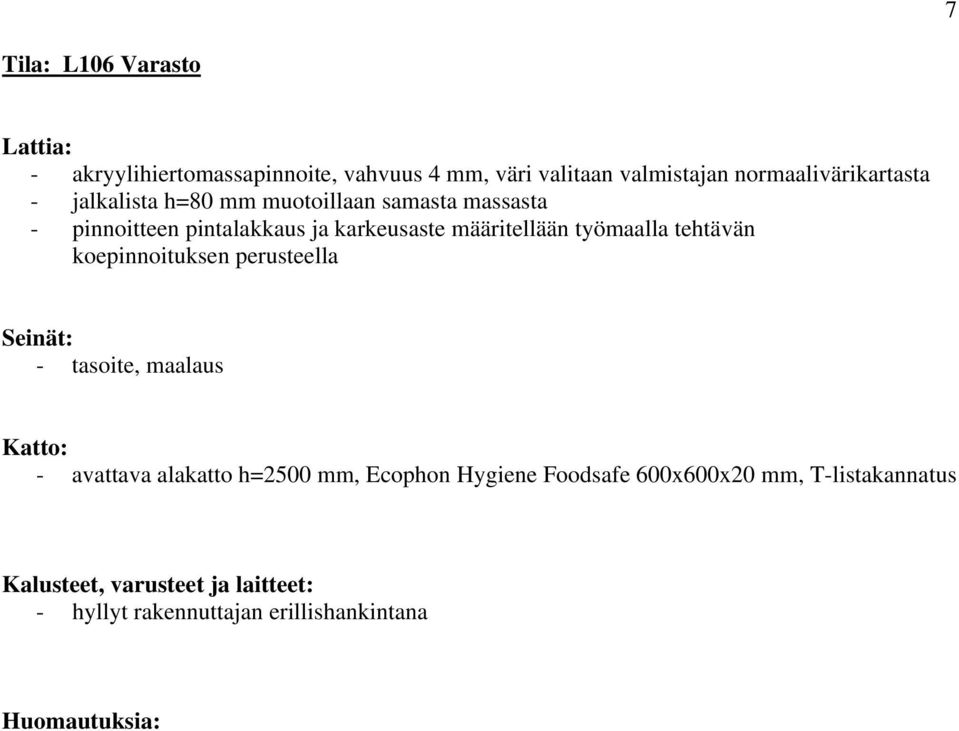

7 7 Tila: L106 Varasto - akryylihiertomassapinnoite, vahvuus 4 mm, väri valitaan valmistajan normaalivärikartasta - jalkalista h=80 mm muotoillaan samasta massasta - pinnoitteen pintalakkaus ja karkeusaste määritellään työmaalla tehtävän koepinnoituksen perusteella - avattava alakatto h=2500 mm, Ecophon Hygiene Foodsafe 600x600x20 mm, T-listakannatus - hyllyt rakennuttajan erillishankintana

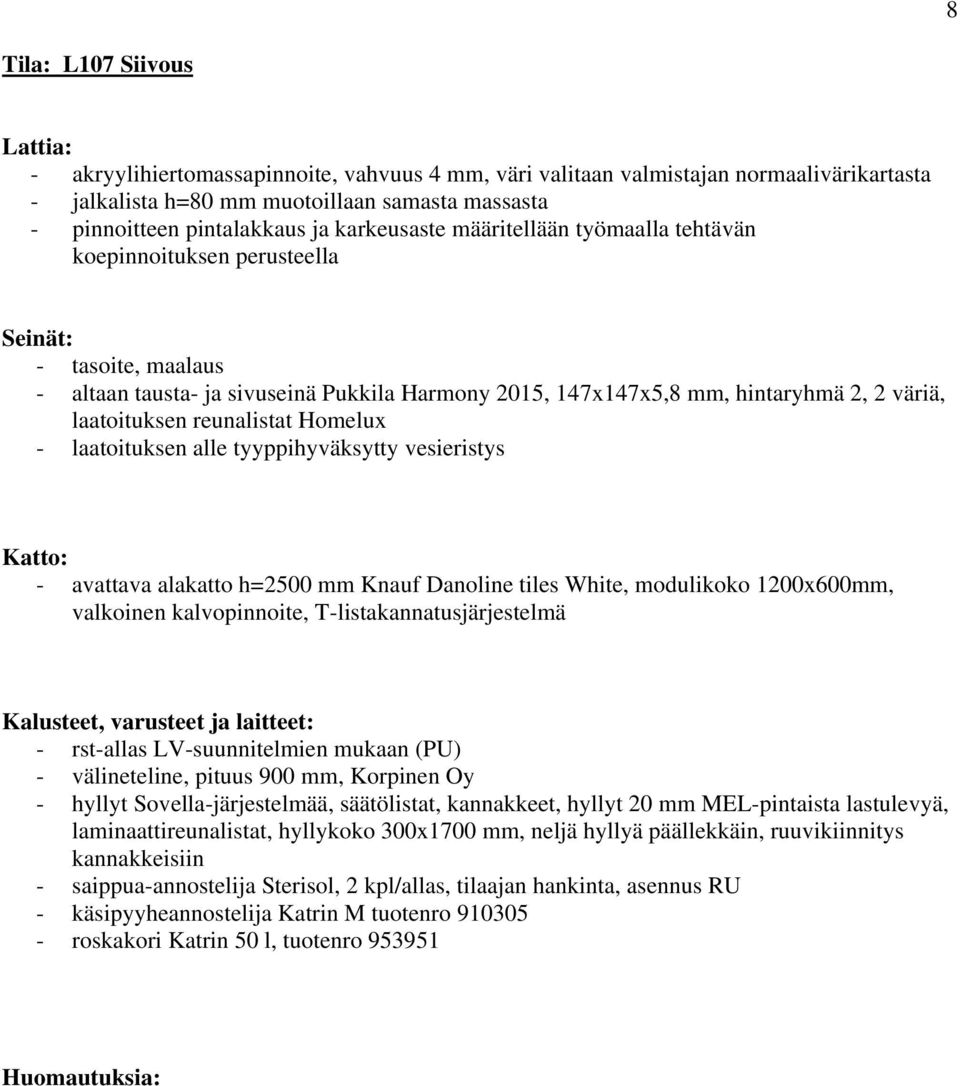

8 8 Tila: L107 Siivous - akryylihiertomassapinnoite, vahvuus 4 mm, väri valitaan valmistajan normaalivärikartasta - jalkalista h=80 mm muotoillaan samasta massasta - pinnoitteen pintalakkaus ja karkeusaste määritellään työmaalla tehtävän koepinnoituksen perusteella - altaan tausta- ja sivuseinä Pukkila Harmony 2015, 147x147x5,8 mm, hintaryhmä 2, 2 väriä, laatoituksen reunalistat Homelux - laatoituksen alle tyyppihyväksytty vesieristys - avattava alakatto h=2500 mm Knauf Danoline tiles White, modulikoko 1200x600mm, valkoinen kalvopinnoite, T-listakannatusjärjestelmä - rst-allas LV-suunnitelmien mukaan (PU) - välineteline, pituus 900 mm, Korpinen Oy - hyllyt Sovella-järjestelmää, säätölistat, kannakkeet, hyllyt 20 mm MEL-pintaista lastulevyä, laminaattireunalistat, hyllykoko 300x1700 mm, neljä hyllyä päällekkäin, ruuvikiinnitys kannakkeisiin - saippua-annostelija Sterisol, 2 kpl/allas, tilaajan hankinta, asennus RU - käsipyyheannostelija Katrin M tuotenro roskakori Katrin 50 l, tuotenro

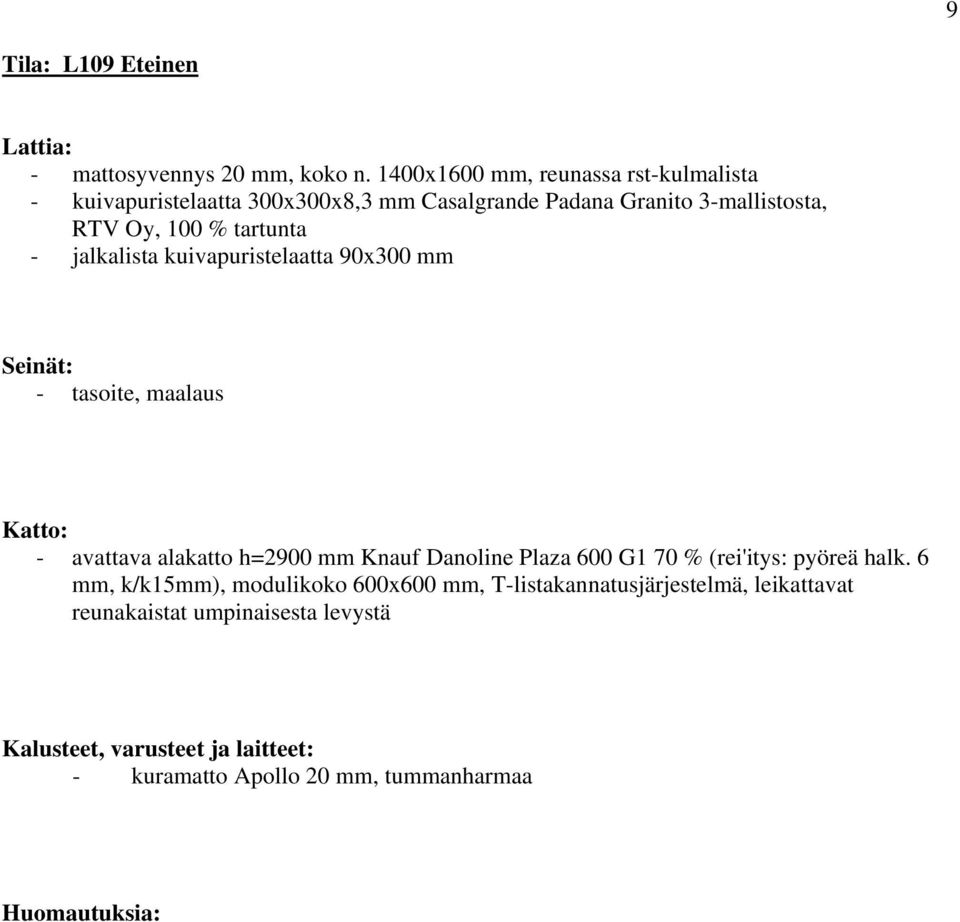

9 9 Tila: L109 Eteinen - mattosyvennys 20 mm, koko n. 1400x1600 mm, reunassa rst-kulmalista - kuivapuristelaatta 300x300x8,3 mm Casalgrande Padana Granito 3-mallistosta, RTV Oy, 100 % tartunta - jalkalista kuivapuristelaatta 90x300 mm - avattava alakatto h=2900 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - kuramatto Apollo 20 mm, tummanharmaa

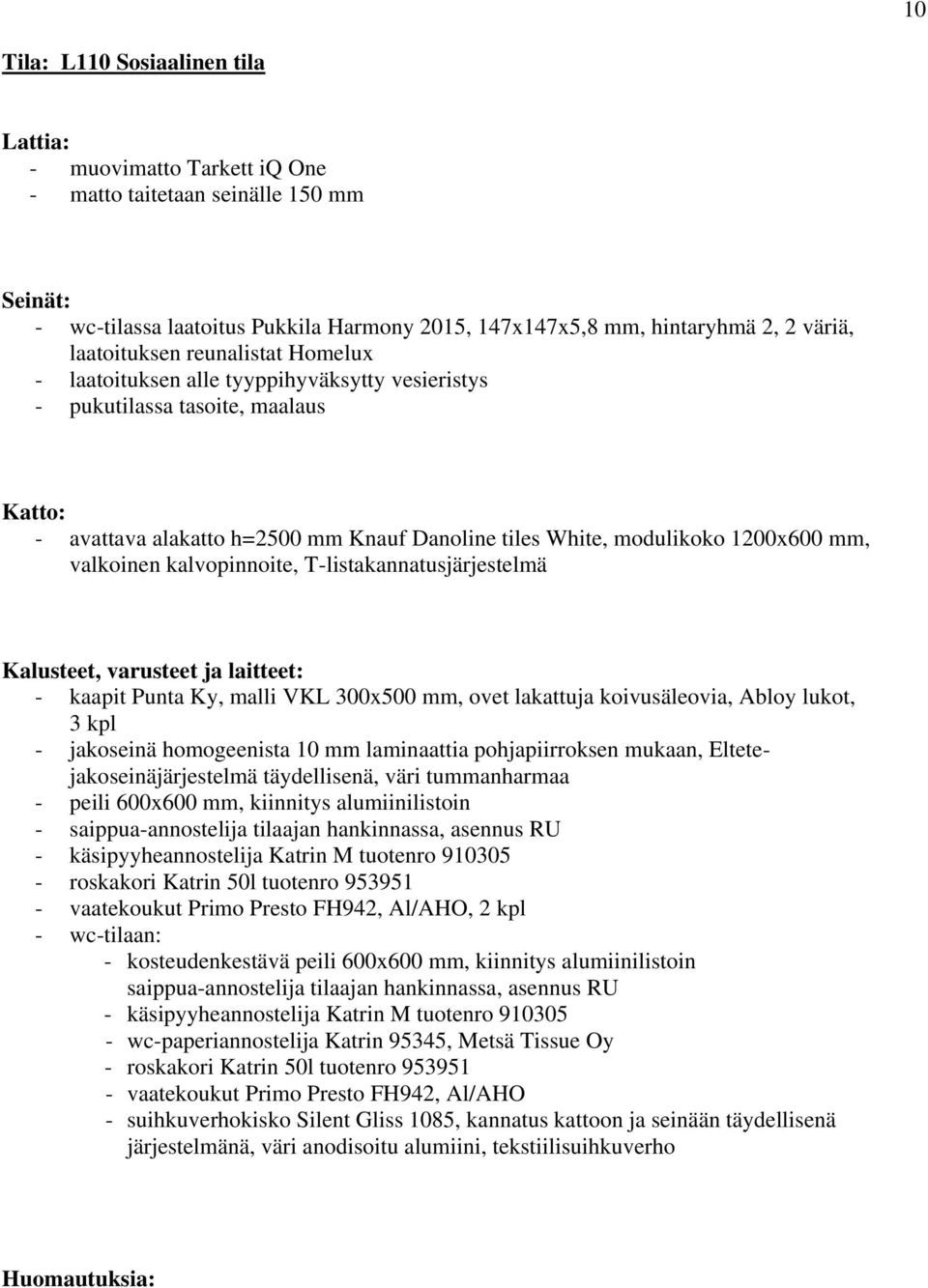

10 10 Tila: L110 Sosiaalinen tila - matto taitetaan seinälle 150 mm - wc-tilassa laatoitus Pukkila Harmony 2015, 147x147x5,8 mm, hintaryhmä 2, 2 väriä, laatoituksen reunalistat Homelux - laatoituksen alle tyyppihyväksytty vesieristys - pukutilassa tasoite, maalaus - avattava alakatto h=2500 mm Knauf Danoline tiles White, modulikoko 1200x600 mm, valkoinen kalvopinnoite, T-listakannatusjärjestelmä - kaapit Punta Ky, malli VKL 300x500 mm, ovet lakattuja koivusäleovia, Abloy lukot, 3 kpl - jakoseinä homogeenista 10 mm laminaattia pohjapiirroksen mukaan, Eltetejakoseinäjärjestelmä täydellisenä, väri tummanharmaa - peili 600x600 mm, kiinnitys alumiinilistoin - saippua-annostelija tilaajan hankinnassa, asennus RU - käsipyyheannostelija Katrin M tuotenro roskakori Katrin 50l tuotenro vaatekoukut Primo Presto FH942, Al/AHO, 2 kpl - wc-tilaan: - kosteudenkestävä peili 600x600 mm, kiinnitys alumiinilistoin saippua-annostelija tilaajan hankinnassa, asennus RU - käsipyyheannostelija Katrin M tuotenro wc-paperiannostelija Katrin 95345, Metsä Tissue Oy - roskakori Katrin 50l tuotenro vaatekoukut Primo Presto FH942, Al/AHO - suihkuverhokisko Silent Gliss 1085, kannatus kattoon ja seinään täydellisenä järjestelmänä, väri anodisoitu alumiini, tekstiilisuihkuverho

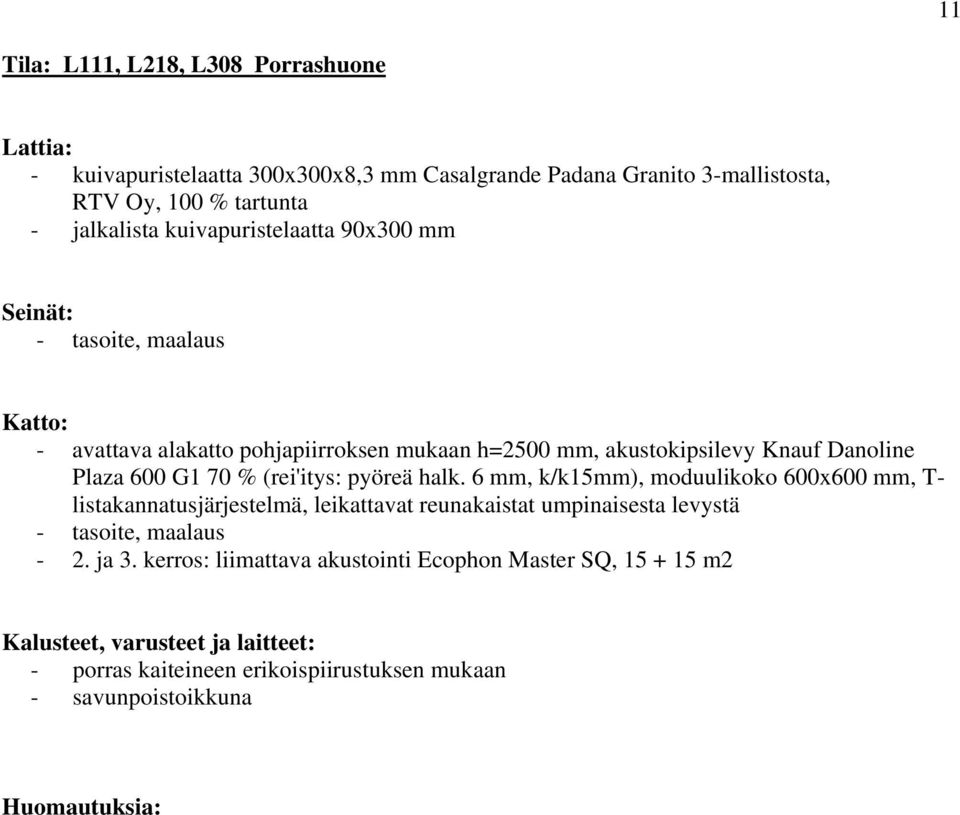

11 11 Tila: L111, L218, L308 Porrashuone - kuivapuristelaatta 300x300x8,3 mm Casalgrande Padana Granito 3-mallistosta, RTV Oy, 100 % tartunta - jalkalista kuivapuristelaatta 90x300 mm - avattava alakatto pohjapiirroksen mukaan h=2500 mm, akustokipsilevy Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T- listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - 2. ja 3. kerros: liimattava akustointi Ecophon Master SQ, m2 - porras kaiteineen erikoispiirustuksen mukaan - savunpoistoikkuna

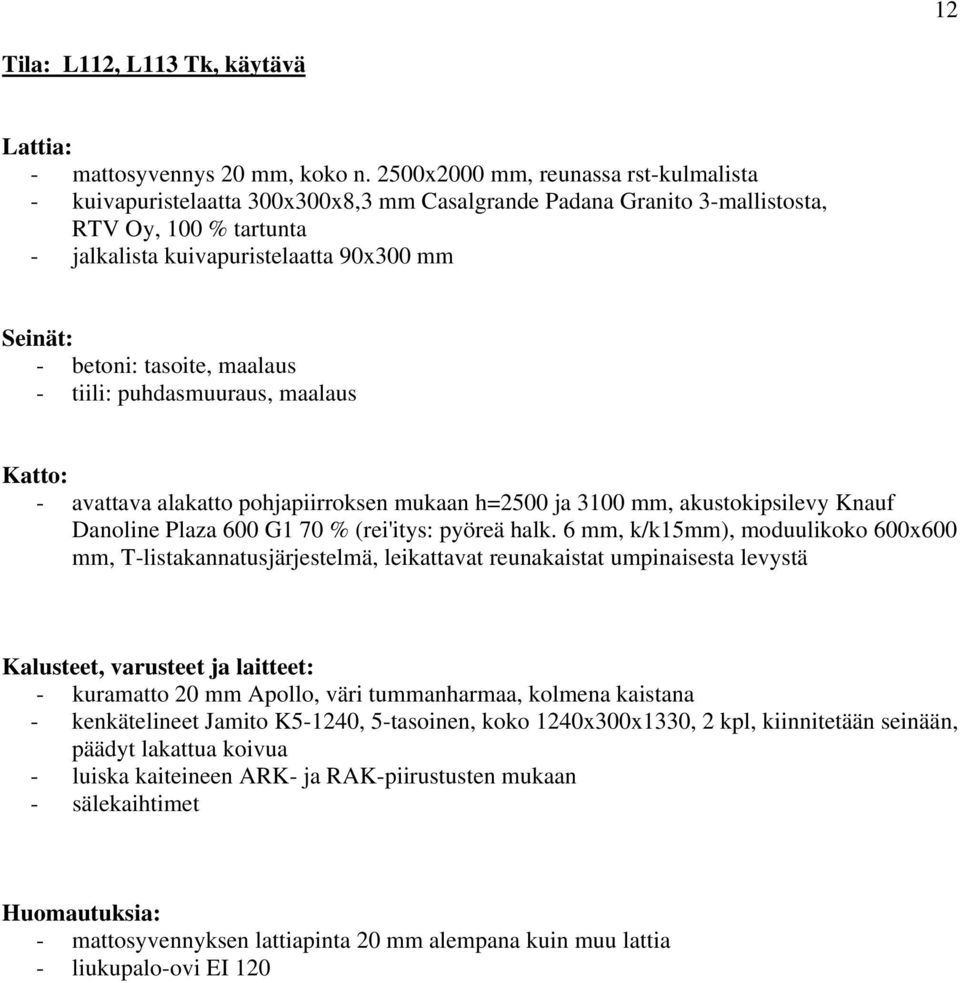

12 12 Tila: L112, L113 Tk, käytävä - mattosyvennys 20 mm, koko n. 2500x2000 mm, reunassa rst-kulmalista - kuivapuristelaatta 300x300x8,3 mm Casalgrande Padana Granito 3-mallistosta, RTV Oy, 100 % tartunta - jalkalista kuivapuristelaatta 90x300 mm - betoni: tasoite, maalaus - tiili: puhdasmuuraus, maalaus - avattava alakatto pohjapiirroksen mukaan h=2500 ja 3100 mm, akustokipsilevy Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - kuramatto 20 mm Apollo, väri tummanharmaa, kolmena kaistana - kenkätelineet Jamito K5-1240, 5-tasoinen, koko 1240x300x1330, 2 kpl, kiinnitetään seinään, päädyt lakattua koivua - luiska kaiteineen ARK- ja RAK-piirustusten mukaan - sälekaihtimet - mattosyvennyksen lattiapinta 20 mm alempana kuin muu lattia - liukupalo-ovi EI 120

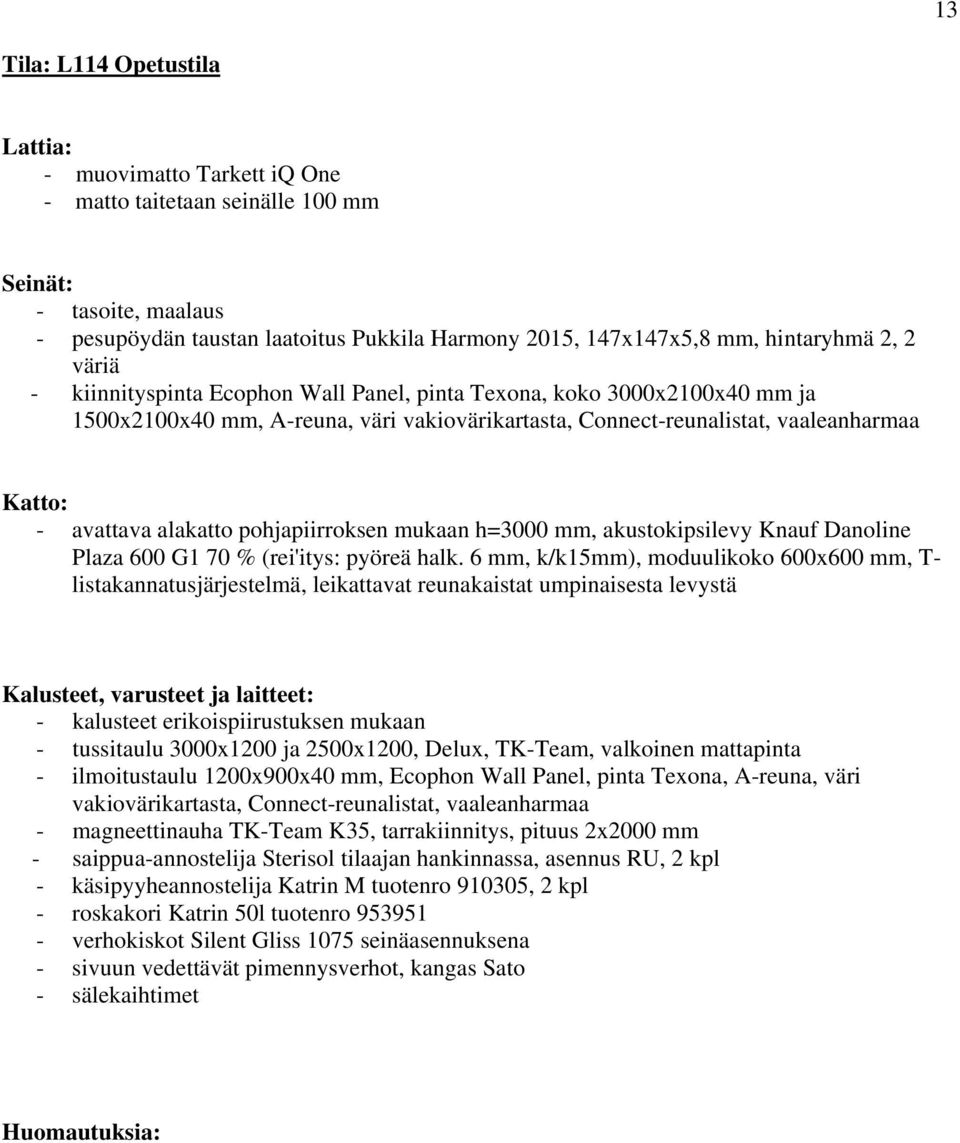

13 13 Tila: L114 Opetustila - matto taitetaan seinälle 100 mm - pesupöydän taustan laatoitus Pukkila Harmony 2015, 147x147x5,8 mm, hintaryhmä 2, 2 väriä - kiinnityspinta Ecophon Wall Panel, pinta Texona, koko 3000x2100x40 mm ja 1500x2100x40 mm, A-reuna, väri vakiovärikartasta, Connect-reunalistat, vaaleanharmaa - avattava alakatto pohjapiirroksen mukaan h=3000 mm, akustokipsilevy Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T- listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - kalusteet erikoispiirustuksen mukaan - tussitaulu 3000x1200 ja 2500x1200, Delux, TK-Team, valkoinen mattapinta - ilmoitustaulu 1200x900x40 mm, Ecophon Wall Panel, pinta Texona, A-reuna, väri vakiovärikartasta, Connect-reunalistat, vaaleanharmaa - magneettinauha TK-Team K35, tarrakiinnitys, pituus 2x2000 mm - saippua-annostelija Sterisol tilaajan hankinnassa, asennus RU, 2 kpl - käsipyyheannostelija Katrin M tuotenro , 2 kpl - roskakori Katrin 50l tuotenro verhokiskot Silent Gliss 1075 seinäasennuksena - sivuun vedettävät pimennysverhot, kangas Sato - sälekaihtimet

14 14 Tila: L115 Ryhmätyötila - matto taitetaan seinälle 100 mm - avattava alakatto h=2600 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - kiinnityspinta 2500x2100x40 mm, Ecophon Wall Panel, pinta Texona, A-reuna, väri vakiovärikartasta, Connect-reunalistat, vaaleanharmaa (L116 puoleiselle seinälle) - verhokiskot Silent Gliss 1075 seinäasennuksena - sälekaihtimet

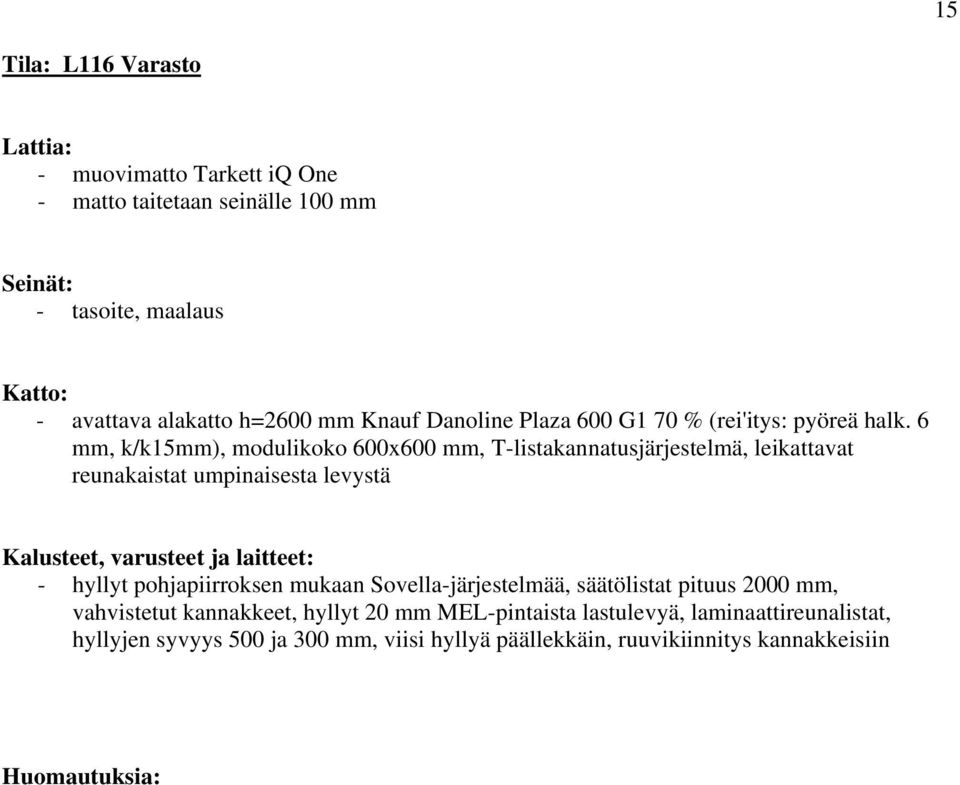

15 15 Tila: L116 Varasto - matto taitetaan seinälle 100 mm - avattava alakatto h=2600 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - hyllyt pohjapiirroksen mukaan Sovella-järjestelmää, säätölistat pituus 2000 mm, vahvistetut kannakkeet, hyllyt 20 mm MEL-pintaista lastulevyä, laminaattireunalistat, hyllyjen syvyys 500 ja 300 mm, viisi hyllyä päällekkäin, ruuvikiinnitys kannakkeisiin

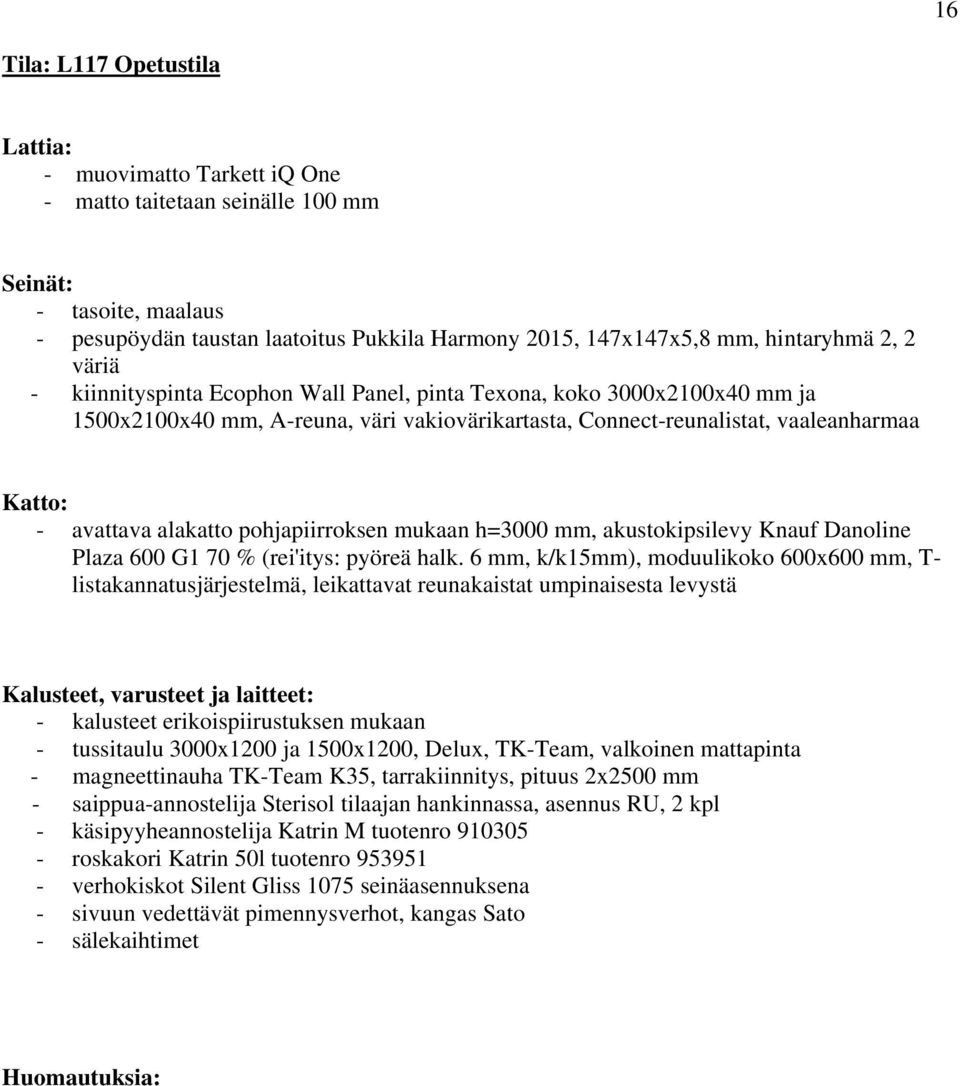

16 16 Tila: L117 Opetustila - matto taitetaan seinälle 100 mm - pesupöydän taustan laatoitus Pukkila Harmony 2015, 147x147x5,8 mm, hintaryhmä 2, 2 väriä - kiinnityspinta Ecophon Wall Panel, pinta Texona, koko 3000x2100x40 mm ja 1500x2100x40 mm, A-reuna, väri vakiovärikartasta, Connect-reunalistat, vaaleanharmaa - avattava alakatto pohjapiirroksen mukaan h=3000 mm, akustokipsilevy Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T- listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - kalusteet erikoispiirustuksen mukaan - tussitaulu 3000x1200 ja 1500x1200, Delux, TK-Team, valkoinen mattapinta - magneettinauha TK-Team K35, tarrakiinnitys, pituus 2x2500 mm - saippua-annostelija Sterisol tilaajan hankinnassa, asennus RU, 2 kpl - käsipyyheannostelija Katrin M tuotenro roskakori Katrin 50l tuotenro verhokiskot Silent Gliss 1075 seinäasennuksena - sivuun vedettävät pimennysverhot, kangas Sato - sälekaihtimet

17 17 Tila: L118 Ryhmäkeskus - matto taitetaan seinälle 100 mm

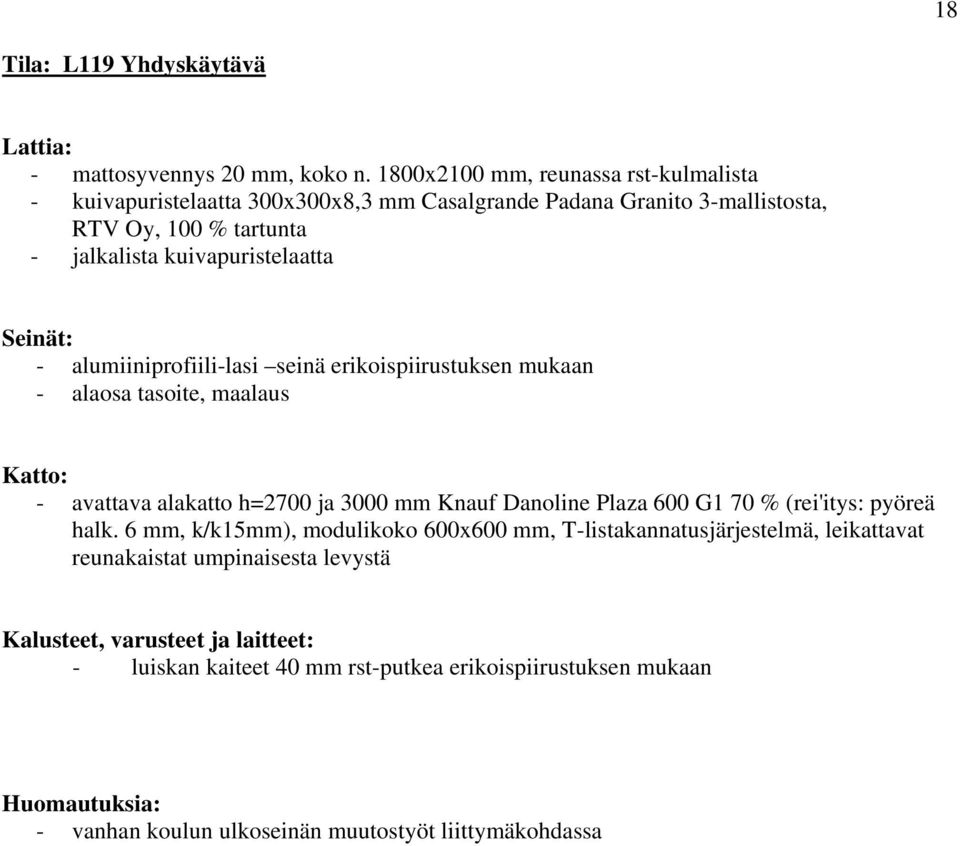

18 18 Tila: L119 Yhdyskäytävä - mattosyvennys 20 mm, koko n. 1800x2100 mm, reunassa rst-kulmalista - kuivapuristelaatta 300x300x8,3 mm Casalgrande Padana Granito 3-mallistosta, RTV Oy, 100 % tartunta - jalkalista kuivapuristelaatta - alumiiniprofiili-lasi seinä erikoispiirustuksen mukaan - alaosa tasoite, maalaus - avattava alakatto h=2700 ja 3000 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - luiskan kaiteet 40 mm rst-putkea erikoispiirustuksen mukaan - vanhan koulun ulkoseinän muutostyöt liittymäkohdassa

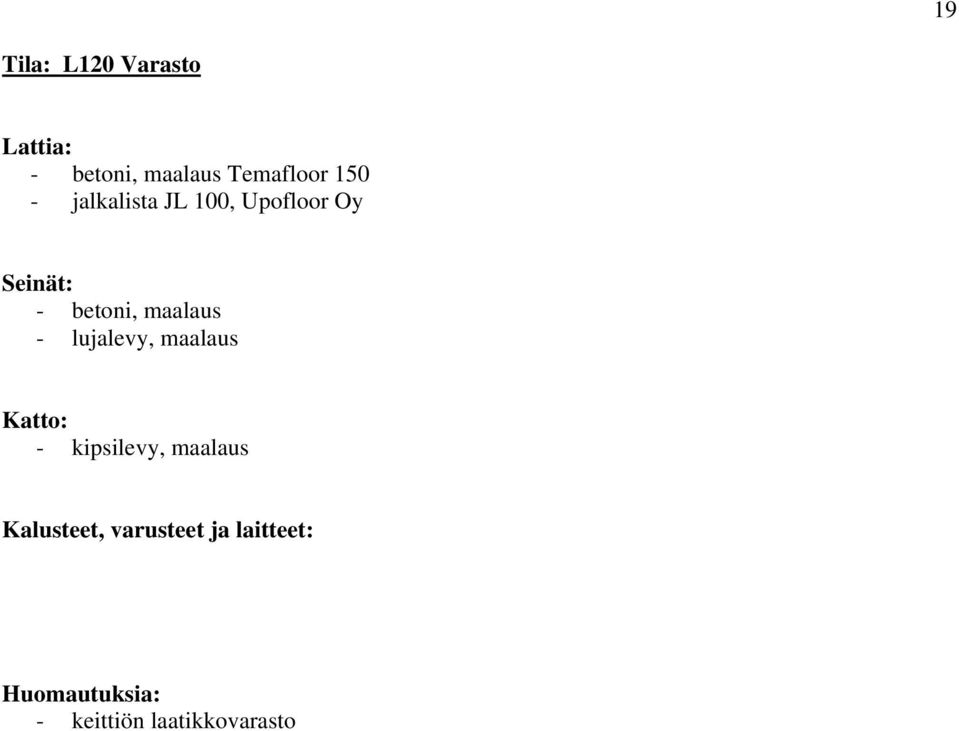

19 19 Tila: L120 Varasto - betoni, maalaus Temafloor jalkalista JL 100, Upofloor Oy - betoni, maalaus - lujalevy, maalaus - kipsilevy, maalaus - keittiön laatikkovarasto

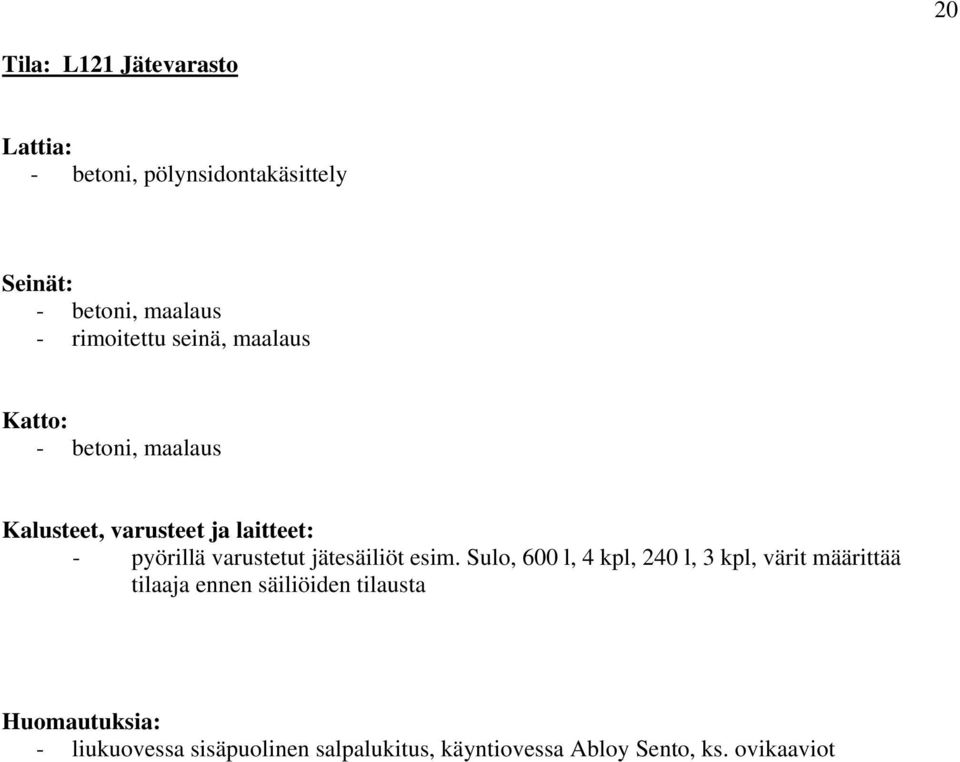

20 20 Tila: L121 Jätevarasto - betoni, pölynsidontakäsittely - betoni, maalaus - rimoitettu seinä, maalaus - betoni, maalaus - pyörillä varustetut jätesäiliöt esim. Sulo, 600 l, 4 kpl, 240 l, 3 kpl, värit määrittää tilaaja ennen säiliöiden tilausta - liukuovessa sisäpuolinen salpalukitus, käyntiovessa Abloy Sento, ks. ovikaaviot

21 21 Tila: L202 Käytävät, aula - jalkalista Feature Line - betoni: tasoite, maalaus - tiili: puhdasmuuraus, maalaus - avattava alakatto h=2500 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T-listakannatusjärjestelmä, otsapinnat ja leikattavat reunakaistat umpinaisesta levystä - naulakko erikoispiirustuksen mukaan Huomautuksia - liukupalo-ovi

22 22 Tila: L203 Ryhmäkeskus - matto taitetaan seinälle 100 mm

23 23 Tila: L204 Siivous - matto taitetaan seinälle 150 mm - altaan taustaseinä laatoitus Pukkila Harmony 2015, 147x147x5,8 mm, hintaryhmä 2, 2 väriä, laatoituksen reunalistat Homelux - laatoituksen alle tyyppihyväksytty vesieristys - avattava alakatto h=2500 mm Knauf Danoline tiles White, modulikoko 1200x600mm, valkoinen kalvopinnoite, T-listakannatusjärjestelmä - rst-allas LV-suunnitelmien mukaan (PU) - välineteline, pituus 900 mm, Korpinen Oy - hyllyt Sovella-järjestelmää, säätölistat, kannakkeet, hyllyt 20 mm MEL-pintaista lastulevyä, laminaattireunalistat, hyllykoko 500x2000 mm, neljä hyllyä päällekkäin, ruuvikiinnitys kannakkeisiin - saippua-annostelija Sterisol, 2 kpl/allas, tilaajan hankinta, asennus RU - käsipyyheannostelija Katrin M tuotenro roskakori Katrin 50 l, tuotenro

24 24 Tila: L205 Pukuhuone/M - matto taitetaan seinälle 100 mm - avattava alakatto h=2500 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T-listakannatusjärjestelmä, otsapinnat ja leikattavat reunakaistat umpinaisesta levystä - kaapit Punta Ky, malli VKL 300x500 mm, ovet lakattuja koivusäleovia, Abloy-lukot, ovien ja avainten numerointi, 6 kpl - peili 600x800 mm, kiinnitys alumiinilistoin - roskakori Katrin 50l tuotenro vaatekoukut Primo Presto FH942, Al/AHO, 6 kpl

25 25 Tila: L206 WC - matto taitetaan seinälle 150 mm - alaosa laatoitus h=1200 mm Pukkila Harmony 2015, 147x147x5,8 mm, hintaryhmä 2, 2 väriä - yläosa tasoite, maalaus - avattava alakatto h=2500 mm Knauf Danoline tiles White, modulikoko 1200x600 mm, valkoinen kalvopinnoite, T-listakannatusjärjestelmä - iskunkestävä peili 600x600 mm, kiinnitys alumiinilistoin - saippua-annostelija Sterisol, tilaajan hankinta, asennus RU, 2 kpl - käsipyyheannostelija Katrin M tuotenro roskakori Katrin 50l tuotenro vaatekoukut Primo Presto FH942, Al/AHO

26 26 Tila: L207 Kanslia - muovimatto Tarkett IQ One - matto taitetaan seinälle 100 mm - avattava alakatto h=2600 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - sälekaihtimet - verhokiskot Silent Gliss 1075 varusteineen seinäasennuksena, pituus ikkunaseinän pituus

27 27 Tila: L208 Varasto - matto taitetaan seinälle 100 mm - avattava alakatto h=2500 mm Knauf Danoline tiles White, modulikoko 1200x600mm, valkoinen kalvopinnoite, T-listakannatusjärjestelmä - hyllyt Sovella-järjestelmää, säätölistat, kannakkeet, hyllyt 20 mm MEL-pintaista lastulevyä, laminaattireunalistat, hyllykoko 400x1200 mm, kuusi hyllyä päällekkäin, ruuvikiinnitys kannakkeisiin

28 28 Tila: L209 Rehtori - muovimatto Tarkett IQ One - matto taitetaan seinälle 100 mm - avattava alakatto h=2600 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - sälekaihtimet - verhokiskot Silent Gliss 1075 varusteineen seinäasennuksena, pituus ikkunaseinän pituus

29 29 Tila: L210 Käytävä - matto taitetaan seinälle 100 mm - avattava alakatto h=2500 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T-listakannatusjärjestelmä, otsapinnat ja leikattavat reunakaistat umpinaisesta levystä - lokerikot erikoispiirustuksen mukaan Huomautuksia

30 30 Tila: L211, L212 Neuvottelu, työtila - muovimatto Tarkett IQ One - matto taitetaan seinälle 100 mm - avattava alakatto h=2600 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - sälekaihtimet - verhokiskot Silent Gliss 1075 varusteineen seinäasennuksena, pituus ikkunaseinän pituus - paljeovet 2 kpl, FP-Paljeovi 36 db, 2-osainen, lukkorunko Abloy vääntönupit, lankavedin Primo 130/100 Cr, asennusaukko 4100x2500 mm, yläosa valmistajan ohjeen mukaan, puu- tai teräsrunko, mineraalivilla, rakenne min 36 db, vaneri-/kipsilevy molemmin puolin, kiskon molemmin puolin peitelistat, väri värityssuunnitelman mukaan

31 31 Tila: L213 Opettajien huone - muovimatto Tarkett IQ One - matto taitetaan seinälle 100 mm - kalustevälissä laatoitus Pukkila Harmony 2015, hintaryhmä 2 - kiinnityspinta Ecophon Wall Panel, pinta Texona, koko 5000x2100x40 mm ja 1500x2100x40 mm, A-reuna, väri vakiovärikartasta, Connect-reunalistat, vaaleanharmaa, asenentaan tilan L214 puoleiselle seinälle - avattava alakatto h=3000 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - sälekaihtimet - verhokiskot Silent Gliss 1075 varusteineen seinäasennuksena, pituus ikkunaseinän pituus - kalusteet ja laitteet erikoispiirustuksen mukaan - valkokangas TK-Team Deluxe 2400x2400

32 32 Tila: L214 Pukuhuone/N - matto taitetaan seinälle 100 mm - altaiden taustassa laatoitus h=1200 mm Pukkila Harmony 2015, 147x147x5,8 mm, hintaryhmä 2, 2 väriä - avattava alakatto h=2600 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T-listakannatusjärjestelmä, otsapinnat ja leikattavat reunakaistat umpinaisesta levystä - kaapit Punta Ky, malli VKL 300x500 mm, ovet lakattuja koivusäleovia, Abloy-lukot, ovien ja avainten numerointi, 34 kpl - peili 800x1200 mm, kiinnitys alumiinilistoin - roskakori Katrin 50l tuotenro , 3 kpl - vaatekoukut Primo Presto FH942, Al/AHO, 6 kpl - iskunkestävä peili 600x600 mm, kiinnitys alumiinilistoin, 3 kpl - saippua-annostelija Sterisol, tilaajan hankinta, asennus RU, 3 kpl - käsipyyheannostelija Katrin M tuotenro , 2 kpl

33 33 Tila: L215, L216 WC - matto taitetaan seinälle 150 mm - alaosa laatoitus h=1200 mm Pukkila Harmony 2015, 147x147x5,8 mm, hintaryhmä 2, 2 väriä - yläosa tasoite, maalaus - avattava alakatto h=2500 mm Knauf Danoline tiles White, modulikoko 1200x600 mm, valkoinen kalvopinnoite, T-listakannatusjärjestelmä - iskunkestävä peili 600x600 mm, kiinnitys alumiinilistoin - saippua-annostelija Sterisol, tilaajan hankinta, asennus RU, 2 kpl - käsipyyheannostelija Katrin M tuotenro roskakori Katrin 50l tuotenro vaatekoukut Primo Presto FH942, Al/AHO - wc-paperiannostelija Katrin 95345

34 34 Tila: L217 Suihkutila - matto taitetaan seinälle 150 mm - laatoitus Pukkila Harmony 2015, 147x147x5,8 mm, hintaryhmä 2, 2 väriä - avattava alakatto h=2500 mm Knauf Danoline tiles White, modulikoko 1200x600 mm, valkoinen kalvopinnoite, T-listakannatusjärjestelmä - iskunkestävä peili 600x600 mm, kiinnitys alumiinilistoin - saippua-annostelija Sterisol, tilaajan hankinta, asennus RU, 2 kpl - roskakori Katrin 50l tuotenro vaatekoukut Primo Presto FH942, Al/AHO - suihkuverhokisko Silent Gliss 1085, kannatus kattoon ja seinään täydellisenä järjestelmänä, väri anodisoitu alumiini, tekstiilisuihkuverho

35 35 Tila: L219, L220 WC - matto taitetaan seinälle 150 mm - alaosa laatoitus h=1200 mm Pukkila Harmony 2015, 147x147x5,8 mm, hintaryhmä 2, 2 väriä - yläosa tasoite, maalaus - avattava alakatto h=2500 mm Knauf Danoline tiles White, modulikoko 1200x600 mm, valkoinen kalvopinnoite, T-listakannatusjärjestelmä - iskunkestävä peili 600x600 mm, kiinnitys alumiinilistoin - saippua-annostelija Sterisol, tilaajan hankinta, asennus RU, 2 kpl - käsipyyheannostelija Katrin M tuotenro roskakori Katrin 50l tuotenro vaatekoukut Primo Presto FH942, Al/AHO - wc-paperiannostelija Katrin 95345

36 36 Tila: L221 WC/Inva - matto taitetaan seinälle 150 mm - alaosa laatoitus h=1200 mm Pukkila Harmony x147x5,8 mm, hintaryhmä 2, 2 väriä, laatoituksen reunalistat Homelux - yläosa tasoite, maalaus - avattava alakatto h=2500 mm Knauf Danoline tiles White, modulikoko 1200x600 mm, valkoinen kalvopinnoite, T-listakannatusjärjestelmä - saippua-annostelija Sterisol, 2 kpl, tilaajan hankinta, asennus RU - käsipyyheannostelija Katrin M tuotenro wc-paperiannostelija Katrin 95345, Metsä Tissue Oy - oveen sisäpuolelle tukikahva Korpinen Oy 1705, 400 mm, ruostumaton teräs - vaatekoukut Primo Presto FH942, Al/AHO - kallistettu peili Korpinen roskakori

37 37 Tila: L222 Monistus - matto taitetaan seinälle 100 mm - hyllyt pohjapiirroksen mukaan Sovella-järjestelmää, säätölistan pituus 2000 mm, - avattava alakatto h=2600 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T-listakannatusjärjestelmä, otsapinnat ja leikattavat reunakaistat umpinaisesta levystä - hyllyt pohjapiirroksen mukaan Sovella-järjestelmää, säätölistan pituus 2000 mm, vahvistetut kannakkeet, hyllyt 20 mm MEL-pintaista lastulevyä, laminaattireunalistat, hyllyjen syvyys 500 mm, pituudet 3800 ja 2500 mm, viisi hyllyä päällekkäin, 800 mm, kolme hyllyä päällekkäin, ruuvikiinnitys kannakkeisiin - keskusradion vieressä laminaattipöytätaso, valkoinen, paksuus 30 mm, suora reuna, koko 800x600 mm, rst-säätöjalat, h=700

38 38 Tila: L223 Tekstiilityö - matto taitetaan seinälle 100 mm - pesualtaiden taustassa välitilan laatoitus Pukkila Harmony 2015, 147x147x5,8 mm, hintaryhmä 2 - avattava alakatto h=3000 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T-listakannatusjärjestelmä, otsapinnat ja leikattavat reunakaistat umpinaisesta levystä - kalusteet erikoispiirustuksen mukaan - saippua-annostelija Sterisol, tiljaan hankinta, asennus RU, 2 kpl - käsipyyheannostelija Katrin M tuotenro , 1 kpl - roskakori Katrin 50l tuotenro sälekaihtimet - verhokiskot Silent Gliss 1075 seinäasennuksena - sivuun vedettävät pimennysverhot, kangas Sato - tussitaulu 3000x1200 mm, TK-Team, valkoinen mattapinta

39 39 Tila: L224 Varasto - matto taitetaan seinälle 100 mm - avattava alakatto h=2600 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T-listakannatusjärjestelmä, otsapinnat ja leikattavat reunakaistat umpinaisesta levystä - kalusteet erikoispiirustuksen mukaan

40 40 Tila: L225 Erityisopettajan tila - matto taitetaan seinälle 100 mm - pesualtaan taustassa laatoitus x900 Pukkila Harmony 2015, 147x147x5,8 mm, hintaryhmä 2 - avattava alakatto h=2600 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T-listakannatusjärjestelmä, otsapinnat ja leikattavat reunakaistat umpinaisesta levystä - kalusteet erikoispiirustuksen mukaan - saippua-annostelija Sterisol, tiljaan hankinta, asennus RU, 1 kpl - käsipyyheannostelija Katrin M tuotenro , 1 kpl - roskakori Katrin 50l tuotenro verhokiskot Silent Gliss 1075 seinäasennuksena - tussitaulu 2200x1200 mm, TK-Team, valkoinen mattapinta - peili 800x1500, alumiinireunalistat. sälekaihtimet

41 41 Tila: L226 Eteinen, odotus - jalkalista Feature Line - avattava alakatto h=2500 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T-listakannatusjärjestelmä, otsapinnat ja leikattavat reunakaistat umpinaisesta levystä

42 42 Tila: L227 Terveydenhoitajan huone - matto taitetaan seinälle 100 mm - kalustevälissä laatoitus Pukkila Harmony 2015, 147x147x5,8 mm, hintaryhmä 2 - avattava alakatto h=2600 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T-listakannatusjärjestelmä, otsapinnat ja leikattavat reunakaistat umpinaisesta levystä - kalusteet erikoispiirustuksen mukaan - saippua-annostelija Sterisol, tiljaan hankinta, asennus RU, 1 kpl - käsipyyheannostelija Katrin M tuotenro , 1 kpl - roskakori Katrin 50l tuotenro verhokiskot Silent Gliss 1075 seinäasennuksena - sälekaihtimet

43 43 Tila: L228 WC/Inva - matto taitetaan seinälle 150 mm - alaosa laatoitus h=1200 mm Pukkila Harmony x147x5,8 mm, hintaryhmä 2, 2 väriä, laatoituksen reunalistat Homelux - yläosa tasoite, maalaus - avattava alakatto h=2500 mm Knauf Danoline tiles White, modulikoko 1200x600 mm, valkoinen kalvopinnoite, T-listakannatusjärjestelmä - saippua-annostelija Sterisol, 2 kpl, tilaajan hankinta, asennus RU - käsipyyheannostelija Katrin M tuotenro wc-paperiannostelija Katrin 95345, Metsä Tissue Oy - oveen sisäpuolelle tukikahva Korpinen Oy 1705, 400 mm, ruostumaton teräs - vaatekoukut Primo Presto FH942, Al/AHO - peili Korpinen roskakori - liukuluukku ja taso erikoispiirustuksen mukaan - taso ja liukuluukku terveydenhoitajan huoneen seinään

44 44 Tila: L302 Aula - jalkalista Feature Line - betoni: tasoite, maalaus - tiili: puhdasmuuraus, maalaus - avattava alakatto h=2500 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T-listakannatusjärjestelmä, otsapinnat ja leikattavat reunakaistat umpinaisesta levystä - verhokiskot Silent Gliss 1075 seinäasennuksena - sälekaihtimet Huomautuksia - liukupalo-ovi

45 45 Tila: L304 Opetustila - matto taitetaan seinälle 100 mm - pesupöydän taustan laatoitus Pukkila Harmony 2015, 147x147x5,8 mm, hintaryhmä 2, 2 väriä - kiinnityspinta Ecophon Wall Panel, pinta Texona, koko 3000x2100x40 mm ja 1500x2100x40 mm, A-reuna, väri vakiovärikartasta, Connect-reunalistat, vaaleanharmaa - avattava alakatto pohjapiirroksen mukaan h=3000 mm, akustokipsilevy Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T- listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - kalusteet erikoispiirustuksen mukaan - tussitaulu 3000x1200 ja 2000x1200, Delux, TK-Team, valkoinen mattapinta - ilmoitustaulu 1200x900x40 mm, Ecophon Wall Panel, pinta Texona, A-reuna, väri vakiovärikartasta, Connect-reunalistat, vaaleanharmaa - magneettinauha TK-Team K35, tarrakiinnitys, pituus 2x1500 mm - saippua-annostelija Sterisol tilaajan hankinnassa, asennus RU, 2 kpl - käsipyyheannostelija Katrin M tuotenro roskakori Katrin 50l tuotenro verhokiskot Silent Gliss 1075 seinäasennuksena - sivuun vedettävät pimennysverhot, kangas Sato - sälekaihtimet

46 46 Tila: L305 Varasto - matto taitetaan seinälle 100 mm - avattava alakatto h=2600 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - hyllyt pohjapiirroksen mukaan Sovella-järjestelmää, säätölistat pituus 2000 mm, vahvistetut kannakkeet, hyllyt 20 mm MEL-pintaista lastulevyä, laminaattireunalistat, hyllyjen syvyys 600 mm, viisi hyllyä päällekkäin, ruuvikiinnitys kannakkeisiin

47 47 Tila: L306 Ryhmätyötila - matto taitetaan seinälle 100 mm - avattava alakatto h=2600 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - kiinnityspinta 2500x2100x40 mm, Ecophon Wall Panel, pinta Texona, A-reuna, väri vakiovärikartasta, Connect-reunalistat, vaaleanharmaa (L305) puoleiselle seinälle) - verhokiskot Silent Gliss 1075 seinäasennuksena - sälekaihtimet

48 48 Tila: L307 Opetustila - matto taitetaan seinälle 100 mm - pesupöydän taustan laatoitus Pukkila Harmony 2015, 147x147x5,8 mm, hintaryhmä 2, 2 väriä - kiinnityspinta Ecophon Wall Panel, pinta Texona, koko 3000x2100x40 mm ja 1500x2100x40 mm, A-reuna, väri vakiovärikartasta, Connect-reunalistat, vaaleanharmaa - avattava alakatto h=3000 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - kalusteet erikoispiirustuksen mukaan - tussitaulu 3000x1200, 2000x1200 ja 1500x1200, Delux, TK-Team, valkoinen mattapinta - magneettinauha TK-Team K35, tarrakiinnitys, pituus 2x2500 mm - saippua-annostelija Sterisol tilaajan hankinnassa, asennus RU - käsipyyheannostelija Katrin M tuotenro , 2 kpl - roskakori Katrin 50l tuotenro verhokiskot Silent Gliss 1075 seinäasennuksena - sivuun vedettävät pimennysverhot, kangas Sato - sälekaihtimet - sisäikkuna erikoispiirustuksen muakan

49 49 Tila: L309 Varasto - matto taitetaan seinälle 100 mm - avattava alakatto h=2500 mm Knauf Danoline tiles White, modulikoko 1200x600 mm, valkoinen kalvopinnoite, T-listakannatusjärjestelmä - - hyllyt pohjapiirroksen mukaan Sovella-järjestelmää, säätölistat pituus 2000 mm, vahvistetut kannakkeet, hyllyt 20 mm MEL-pintaista lastulevyä, laminaattireunalistat, hyllyjen syvyys 400 ja 300 mm, viisi hyllyä päällekkäin, ruuvikiinnitys kannakkeisiin

50 50 Tila: L310, L311 WC - matto taitetaan seinälle 150 mm - alaosa laatoitus h=1200 mm Pukkila Harmony 2015, 147x147x5,8 mm, hintaryhmä 2, 2 väriä - yläosa tasoite, maalaus - avattava alakatto h=2500 mm Knauf Danoline tiles White, modulikoko 1200x600 mm, valkoinen kalvopinnoite, T-listakannatusjärjestelmä - iskunkestävä peili 600x600 mm, kiinnitys alumiinilistoin - saippua-annostelija Sterisol, tilaajan hankinta, asennus RU, 2 kpl - käsipyyheannostelija Katrin M tuotenro roskakori Katrin 50l tuotenro vaatekoukut Primo Presto FH942, Al/AHO - wc-paperiannostelija Katrin 95345

51 51 Tila: L312 WC/Inva - matto taitetaan seinälle 150 mm - alaosa laatoitus h=1200 mm Pukkila Harmony x147x5,8 mm, hintaryhmä 2, 2 väriä, laatoituksen reunalistat Homelux - yläosa tasoite, maalaus - avattava alakatto h=2500 mm Knauf Danoline tiles White, modulikoko 1200x600 mm, valkoinen kalvopinnoite, T-listakannatusjärjestelmä - saippua-annostelija Sterisol, 2 kpl, tilaajan hankinta, asennus RU - käsipyyheannostelija Katrin M tuotenro wc-paperiannostelija Katrin 95345, Metsä Tissue Oy - oveen sisäpuolelle tukikahva Korpinen Oy 1705, 400 mm, ruostumaton teräs - vaatekoukut Primo Presto FH942, Al/AHO - peili Korpinen roskakori Katrin 50l tuotenro

52 52 Tila: L313 IV-konehuone - polymeeripinnoite Nanten PU-Flex - pinnoite nostetaan seinälle 100 mm, raitisilmakammiossa 300 mm - maalaus

53 53 Tila: V101, V201 Tk, porrashuone - entinen muovimatto Tarkett iq Eminent, suojataan rakennustyön ajaksi - purettavan seinän kohdalla lattian paikkaus muovimatolla - entiset seinät huoltomaalaus - entinen - kenkätelineet Jamito K5-1240, 5-tasoinen, koko 1240x300x1330, 2 kpl, kiinnitetään seinään, päädyt lakattua koivua - ulko-ovi uusitaan listoituksineen - talotekniikan edellyttämät toimenpiteet

54 54 Tila: V102 Aula - entinen muovimatto Tarkett iq Eminent, suojataan rakennustyön ajaksi - entiset seinät - entinen - entiset - väliovi tilaan V115 uusitaan listoituksineen - talotekniikan edellyttämät toimenpiteet

55 55 Tila: V103 Käytävä - entinen muovimatto Tarkett iq Eminent, suojataan rakennustyön ajaksi - uuden väliseinän kohdalta leikataan n. 300 mm kaista pois, seinän rakentamisen jälkeen asennetaan hitsattava jalkalista Feature Line molemmin puolin - uusi seinä tasoite, maalaus - entiset seinät huoltomaalaus - uusi avattava alakatto h=2500 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - entiset naulakot siirretään piirustuksen osoittamaan paikkaan - kuivauskaappi Nimo 60 Eco Dryer 2.0 HP, valkoinen - allas ja allasvarusteet entiset - talotekniikan edellyttämät toimenpiteet - uuden pesualtaan viemäröinti alapohjassa, tarvittava rakenteen avaus ja paikkaus

56 56 Tila: V104 Varasto - entinen pinnoite suojataan rakennustyön ajaksi - entiset seinät - entinen - entiset - talotekniikan edellyttämät toimenpiteet

57 57 Tila: V105 Eskari B, opetustila - entinen muovimatto Tarkett iq Eminent, suojataan rakennustyön ajaksi - uuden väliseinän kohdalta leikataan n. 300 mm kaista pois, seinän rakentamisen jälkeen asennetaan hitsattava jalkalista Feature Line molemmin puolin - uusi seinä tasoite, maalaus - altaan taustassa laatoitus Pukkila Harmony x147x5,8 mm, hintaryhmä 2, 2 väriä, laatoituksen reunalistat Homelux - entinen katto, uuden väliseinän tekemisen edellyttämät toimenpiteet, listoitus - saippua-annostelija Sterisol tilaajan hankinnassa, asennus RU - käsipyyheannostelija Katrin M tuotenro roskakori Katrin 50 l tuotenro tussitaulu 3000x1200, Delux, TK-Team, valkoinen mattapinta - uusi 4-peilinen db-väliovi tilaan V106, smyygilistat ja peitelistat 12x42 mäntyä molemmin puolin, maalaus valkoinen

58 58 Tila: V106 Opetustila - entinen muovimatto Tarkett iq Eminent, suojataan rakennustyön ajaksi - entiset - entinen katto - entiset - uuden välioven asentamisen edellyttämät toimenpiteet

59 59 Tila: V107 Eskari A, opetustila - entinen muovimatto Tarkett iq Eminent, suojataan rakennustyön ajaksi - entiset - entinen katto - tussitaulu 3000x1200, Delux, TK-Team, valkoinen mattapinta - välioven siirto (V107/V109)

60 60 Tila: V108 Varasto - entinen - entiset - entinen katto - entiset - ei toimenpiteitä

61 61 Tila: V109, V114 Eteinen, aula - entinen pinnoite poistetaan - matto taitetaan seinälle 100 mm - entiset seinät huoltomaalaus - uudet seinät tasoite, maalaus - entinen kattoverhous poistetaan - ristiinkoolaus, kipsilevy GN13, tasoite, maalaus - akustointi Ecophon Focus SQ 600x600x20, 50 % - uusi kuivauskaappi Nimo 60 Eco Dryer 2.0 HP, valkoinen - lasten naulakot Kuopion Woodi N1000-2, 2 kpl, N1000-3, 3 kpl, N1000-4, 2 kpl, yläovet, rungot massiivikoivua, laminaattiovien väri vakiovärikartasta - vesimittarin kotelointi 400x500, valkoinen kalustelevy näkyvissä pinnoissa, kattoon asti, kalusteovi, Abloy-lukko - väliseinäpurkua - ikkunoiden kunnostaminen - uusi väliovi EI 30 porrashuoneeseen - muuratun hormin purku

62 62 Tila: V110 Tk - entinen pinnoite poistetaan - matto taitetaan seinälle 100 mm - entiset seinät huoltomaalaus - uudet seinät tasoite, maalaus - alakatto h=2400 kipsilevyä, tasoite, maalaus - kenkätelineet Jamito K5-1240, 5-tasoinen, koko 1240x300x1330, 2 kpl, kiinnitetään seinään, päädyt lakattua koivua - kuramatto 12 mm Modula, väri tummanharmaa - väliseinäpurkua - uusi ulko-ovi

63 63 Tila: V111, V112, V113 WC - entinen pinnoite poistetaan, alusta tasoitetaan - matto taitetaan seinälle 150 mm - alaosa laatoitus h=1200 mm Pukkila Harmony 2015, 147x147x5,8 mm, hintaryhmä 2, 2 väriä - yläosa tasoite, maalaus - avattava alakatto h=2400 mm Knauf Danoline tiles White, modulikoko 1200x600 mm, valkoinen kalvopinnoite, T-listakannatusjärjestelmä - iskunkestävä peili 600x600 mm, kiinnitys alumiinilistoin - saippua-annostelija Sterisol, tilaajan hankinta, asennus RU - käsipyyheannostelija Katrin M tuotenro wc-paperiannostelija Katrin roskakori Katrin 50l tuotenro vaatekoukut Primo Presto FH942, Al/AHO - verhokisko varusteineen tilaan V112 - ikkunan kunnostus - väliseinä- ja kalustepurkua

64 64 Tila: V115, V212 Porrashuone - entinen pinnoite poistetaan - matto taitetaan seinälle 100 mm - lattia koolataan samaan tasoon kuin tilassa V202 - entiset seinät huoltomaalaus - uudet seinät tasoite, maalaus - entinen kattoverhous poistetaan - ristiinkoolaus, kipsilevy GN13, tasoite, maalaus - akustointi Ecophon Focus SQ 600x600x20, 50 % - hissi Motala 2900, osastointi EI 30 - kenkätelineet Jamito K5-1240, 1 kpl, K5-940, 1 kpl, K5-640, 1 kpl, päädyt massiivikoivua - puuporras kunnostetaan, yhden askelman viiste otsapinnassa oikaistaan, portaaseen lisätään yläpäähän kaksi askelmaa, porras kaiteineen maalataan - väliseinäpurkua - uudet väliovet EI 30 porrashuoneeseen, yht. 4 kpl - uusi ulko-ovi

65 65 Tila: V116 Varasto - entinen pinnoite poistetaan - matto taitetaan seinälle 100 mm - entiset seinät huoltomaalaus - uudet seinät tasoite, maalaus - maalaus - hyllyt Sovella-järjestelmää, L500xS600 Mel-pintaista lastulevyä, neljä hyllyä päällekkäin - väliseinäpurkua

66 66 Tila: V202 Oppilaseteinen - entinen muovimatto Tarkett iq Eminent, suojataan rakennustyön ajaksi - entiset seinät - entinen - kuivauskaapit 2 kpl, Nimo 60 Eco Dryer 2.0 HP, 2 kpl, valkoinen - naulakko irrotetaan uusien kuivauskaappien kohdalta, purkujälkien paikkaus - talotekniikan edellyttämät toimenpiteet

67 67 Tila: V203 Käytävä, V204 Siivous, V213 Wc - ei toimenpiteitä - ei toimenpiteitä - ei toimenpiteitä - ei toimenpiteitä

68 68 Tila: V205 Iltapäiväkerho - ei toimenpiteitä - uusi ovi tilaan V206, muuten ei toimenpiteitä - ei toimenpiteitä - tussitaulu 2200x1200, TK-Team, valkoinen, matta - uuden oven aukon sahaus, oven listoitus

69 69 Tila: V206 Opetustila - ei toimenpiteitä - uusi ovi tilaan V207, muuten ei toimenpiteitä - ei toimenpiteitä - ei toimenpiteitä - uuden oven aukon sahaus, oven listoitus

70 70 Tila: V207 Opetustila - ei toimenpiteitä - ei toimenpiteitä - ei toimenpiteitä - tussitaulu 2200x1200, TK-Team, valkoinen, matta - uuden oven aukon sahaus, oven listoitus

71 71 Tila: V208 Työhuone/jakotila - entinen pinnoite poistetaan - matto taitetaan seinälle 100 mm - entiset seinät huoltomaalaus - uudet seinät tasoite, maalaus - entinen kattoverhous poistetaan - ristiinkoolaus, kipsilevy GN13, tasoite, maalaus - akustointi Ecophon Focus SQ 600x600x20, 50 % - uudet kuivauskaapit Nimo 60 Eco Dryer 2.0 HP, valkoinen, 2 kpl - lasten naulakot Kuopion Woodi N1000-2, 3 kpl, N1000-3, 3 kpl, N1000-4, 1 kpl, yläovet, rungot massiivikoivua, laminaattiovien väri vakiovärikartasta - väliseinäpurkua - oviaukon V208/V212 korottaminen - muuratun hormin purku - kalustepurkua - ikkunoiden kunnostaminen - uusi väliovi EI 30 porrashuoneeseen - puurakenteinen porras pohjapiirroksen mukaan, pinnoite Tarkett iq One, askelkulmalistat Upofloor

72 72 Tila: V209, 211 WC - entinen pinnoite poistetaan, alusta tasoitetaan - matto taitetaan seinälle 150 mm - alaosa laatoitus h=1200 mm Pukkila Harmony 2015, 147x147x5,8 mm, hintaryhmä 2, 2 väriä - yläosa tasoite, maalaus - avattava alakatto h=2400 mm Knauf Danoline tiles White, modulikoko 1200x600 mm, valkoinen kalvopinnoite, T-listakannatusjärjestelmä - iskunkestävä peili 600x600 mm, kiinnitys alumiinilistoin - saippua-annostelija Sterisol, tilaajan hankinta, asennus RU - käsipyyheannostelija Katrin M tuotenro roskakori Katrin 50l tuotenro vaatekoukut Primo Presto FH942, Al/AHO

73 73 Tila: V210 WC/Inva - entinen pinnoite poistetaan, alusta tasoitetaan - matto taitetaan seinälle 150 mm - alaosa laatoitus h=1200 mm Pukkila Harmony x147x5,8 mm, hintaryhmä 2, 2 väriä, laatoituksen reunalistat Homelux - yläosa tasoite, maalaus - avattava alakatto h=2500 mm Knauf Danoline tiles White, modulikoko 1200x600 mm, valkoinen kalvopinnoite, T-listakannatusjärjestelmä - saippua-annostelija Sterisol, 2 kpl, tilaajan hankinta, asennus RU - käsipyyheannostelija Katrin M tuotenro wc-paperiannostelija Katrin 95345, Metsä Tissue Oy - oveen sisäpuolelle tukikahva Korpinen Oy 1705, 400 mm, ruostumaton teräs - vaatekoukut Primo Presto FH942, Al/AHO - peili Korpinen roskakori Katrin 50l tuotenro

74 74 Tila: 101 Käytävä - entinen pinnoite poistetaan, alusta tasoitetaan - PUR-pintainen kvartsivinyylilaatta Upofloor Hovi Mosaic 300x300, kaksi väriä värityssuunnitelman mukaan - jalkalista JL 100, Upofloor - entinen alakatto puretaan - avattava alakatto h=2400 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - entiset naulakot puretaan - oppilasnaulakot Kuopion Woodi Oy L ovet, penkki, takakoukkulista, 2 yksikköä, paikka sovitaan työmaalla - luiskan käsijohteet 40 mm rst-putkea pohjapiirroksen mukaan, h=900 ja h=700, kaksi johdetta päällekkäin - väliseinäpurkua - varustepurkua - luiska (betonivalu entisen lattian päälle) pohjapiirroksen mukaan - oviaukkojen umpeen muurausta

75 75 Tila: 102 Aula - entinen pinnoite poistetaan, alusta tasoitetaan - matto taitetaan seinälle 100 mm - sisäikkunat erikoispiirustuksen mukaan - entinen alakatto puretaan - avattava alakatto h=2400 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - väliseinäpurkua - varustepurkua - ovi- ja ikkuna-aukkojen sahausta - oviaukkojen umpeen muurausta

76 76 Tila: 103 Monitoimitila, kotitalous - entinen pinnoite poistetaan, alusta tasoitetaan - matto taitetaan seinälle 100 mm - kalustevälissä laatoitus Pukkila Harmony 2015, 2 väriä, hintaryhmä 2 - sisäikkunat erikoispiirustuksen mukaan - entinen alakatto puretaan - avattava alakatto h=2500 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - kalusteet erikoispiirustuksen mukaan - väliseinäpurkua - varustepurkua - ovi- ja ikkuna-aukkojen sahausta - ikkuna-aukkojen umpeen muuraus ulkoseinällä

77 77 Tila: 104 OT/pienluokka - entinen pinnoite poistetaan, alusta tasoitetaan - matto taitetaan seinälle 100 mm - altaan taustassa laatoitus 900x1200 ja kalustevälissä laatoitus Pukkila Harmony 2015, 2 väriä, hintaryhmä 2 - sisäikkunat erikoispiirustuksen mukaan - kiinnityspinta Ecophon Wall Panel, pinta Texona, koko 3000x2500x40 mm ja 2000x2500x40 mm, A-reuna, väri vakiovärikartasta, Connect-reunalistat, vaaleanharmaa - entinen alakatto puretaan - avattava alakatto h=2850 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - kalusteet erikoispiirustuksen mukaan - äänieristävä siirtoseinä FP-Tamar Oy:n FP-siirtoseinä, 46 db, pinta laminaattia, väri värityssuunnitelman mukaan, liukukiskot ja alaohjauskisko alumiinia, varastointi ja kiskotus pohjapiirroksen mukaan, liittymädetaljit valmistajan ohjeiden mukaan, aukon leveys yhteensä 2100 mm, korkeus 2400 mm (tarkistettava työmaalla), yläosa puu- /levyrakenteinen, mitoitetaan kantamaan siirtoseinän painon, ks. pohjapiirros - tussitaulu 3000x1200 ja 2000x1200, Delux, TK-Team, valkoinen mattapinta - magneettinauha TK-Team K35, tarrakiinnitys, pituus 2x2200 mm - saippua-annostelija Sterisol tilaajan hankinnassa, asennus RU - käsipyyheannostelija Katrin M tuotenro roskakori Katrin 50l tuotenro verhokiskot Silent Gliss 1075 seinäasennuksena, ikkunaseinän pituudella - sivuun vedettävät pimennysverhot, kangas Sato - sälekaihtimet - ulko- ja väliseinäpurkua - varustepurkua - ikkuna-aukkojen sahausta - ikkuna-aukkojen umpeen muuraus ulkoseinällä

78 78 Tila: 105 Eriyttämistila - entinen pinnoite poistetaan, alusta tasoitetaan - matto taitetaan seinälle 100 mm - sisäikkunat erikoispiirustuksen mukaan - kiinnityspinta Ecophon Wall Panel, pinta Texona, koko 1500x2100x40 mm, A-reuna, väri vakiovärikartasta, Connect-reunalistat, vaaleanharmaa - entinen alakatto puretaan - avattava alakatto h=2600 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - verhokiskot Silent Gliss 1075 seinäasennuksena, ikkunaseinän pituudella - sälekaihtimet - ulko- ja väliseinäpurkua - varustepurkua - ikkuna-aukkojen sahausta

79 79 Tila: 106 OT/pienluokka - entinen pinnoite poistetaan, alusta tasoitetaan - matto taitetaan seinälle 100 mm - altaan taustassa laatoitus 900x1200 ja kalustevälissä laatoitus Pukkila Harmony 2015, 2 väriä, hintaryhmä 2 - sisäikkunat erikoispiirustuksen mukaan - entinen alakatto puretaan - avattava alakatto h=2850 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - kalusteet erikoispiirustuksen mukaan - äänieristävä siirtoseinä FP-Tamar Oy:n FP-siirtoseinä, 48 db, pinta laminaattia, väri värityssuunnitelman mukaan, liukukiskot ja alaohjauskisko alumiinia, varastointi ja kiskotus pohjapiirroksen mukaan, liittymädetaljit valmistajan ohjeiden mukaan, aukon leveys yhteensä 6000 mm, korkeus 2800 mm (tarkistettava työmaalla), yhdessä elementissä käyntiovi, yläosa puu-/levyrakenteinen, mitoitetaan kantamaan siirtoseinän painon 40 kg/m2, ks. pohjapiirros - tussitaulu 3000x1200, Delux, TK-Team, valkoinen mattapinta - magneettinauha TK-Team K35, tarrakiinnitys, pituus 2200 mm - saippua-annostelija Sterisol tilaajan hankinnassa, asennus RU - käsipyyheannostelija Katrin M tuotenro roskakori Katrin 50l tuotenro verhokiskot Silent Gliss 1075 seinäasennuksena, ikkunaseinän pituudella - sivuun vedettävät pimennysverhot, kangas Sato - sälekaihtimet - ulko- ja väliseinäpurkua - varustepurkua - ikkuna-aukkojen sahausta

80 80 Tila: Eriyttämistila - entinen pinnoite poistetaan, alusta tasoitetaan - matto taitetaan seinälle 100 mm - sisäikkunat erikoispiirustuksen mukaan - entinen alakatto puretaan - avattava alakatto h=2600 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - verhokiskot Silent Gliss 1075 seinäasennuksena, ikkunaseinän pituudella - sälekaihtimet - ulkoseinäpurkua

81 81 Tila: 108 OT/pienluokka - entinen pinnoite poistetaan, alusta tasoitetaan - matto taitetaan seinälle 100 mm - altaan taustassa laatoitus 900x1200 ja kalustevälissä laatoitus Pukkila Harmony 2015, 2 väriä, hintaryhmä 2 - sisäikkunat erikoispiirustuksen mukaan - kiinnityspinta Ecophon Wall Panel, pinta Texona, koko 2000x2100x40 mm, A-reuna, väri vakiovärikartasta, Connect-reunalistat, vaaleanharmaa - entinen alakatto puretaan - avattava alakatto h=2850 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), moduulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - kalusteet erikoispiirustuksen mukaan - äänieristävä siirtoseinä, ks tila tussitaulu 3000x1200, Delux, TK-Team, valkoinen mattapinta - magneettinauha TK-Team K35, tarrakiinnitys, pituus 2200 mm - saippua-annostelija Sterisol tilaajan hankinnassa, asennus RU - käsipyyheannostelija Katrin M tuotenro roskakori Katrin 50l tuotenro verhokiskot Silent Gliss 1075 seinäasennuksena, ikkunaseinän pituudella mm - sivuun vedettävät pimennysverhot, kangas Sato - sälekaihtimet - ulko- ja väliseinäpurkua - varustepurkua

82 82 Tila: 110 Sähköpääkeskus - muovimatto Tarkett IQ One - matto taitetaan seinälle 100 mm - maalaus - maalaus - entiset laitteet ja varusteet puretaan

83 83 Tila: 111 Eteinen, naulakkotila - entinen pinnoite poistetaan, alusta tasoitetaan - PUR-pintainen kvartsivinyylilaatta Upofloor Hovi Mosaic 300x300, kaksi väriä värityssuunnitelman mukaan - jalkalista JL 100, Upofloor - entinen alakatto puretaan - avattava alakatto h=2500 mm Knauf Danoline Plaza 600 G1 70 % (rei'itys: pyöreä halk. 6 mm, k/k15mm), modulikoko 600x600 mm, T-listakannatusjärjestelmä, leikattavat reunakaistat umpinaisesta levystä - oppilasnaulakot Kuopion Woodi Oy L ovet, penkki, takakoukkulista, 2 yksikköä - väliseinäpurkua - varustepurkua

84 84 Tila: 112 WC - entinen pinnoite poistetaan, alusta tasoitetaan - matto taitetaan seinälle 150 mm - alaosa laatoitus h=1200 mm Pukkila Harmony 2015, 147x147x5,8 mm, hintaryhmä 2, 2 väriä - yläosa tasoite, maalaus - avattava alakatto h=2500 mm Knauf Danoline tiles White, modulikoko 1200x600 mm, valkoinen kalvopinnoite, T-listakannatusjärjestelmä - iskunkestävä peili 600x600 mm, kiinnitys alumiinilistoin - saippua-annostelija Sterisol, tilaajan hankinta, asennus RU, 2 kpl - wc-paperiannostelija Katrin käsipyyheannostelija Katrin M tuotenro roskakori Katrin 50l tuotenro vaatekoukut Primo Presto FH942, Al/AHO - väliseinäpurkua - varustepurkua - oviaukon sahaus

85 85 Tila: 113 WC/Inva - entinen pinnoite poistetaan, alusta tasoitetaan - matto taitetaan seinälle 150 mm - alaosa laatoitus h=1200 mm Pukkila Harmony x147x5,8 mm, hintaryhmä 2, 2 väriä, laatoituksen reunalistat Homelux - yläosa tasoite, maalaus - avattava alakatto h=2500 mm Knauf Danoline tiles White, modulikoko 1200x600 mm, valkoinen kalvopinnoite, T-listakannatusjärjestelmä - saippua-annostelija Sterisol, 2 kpl, tilaajan hankinta, asennus RU - käsipyyheannostelija Katrin M tuotenro wc-paperiannostelija Katrin 95345, Metsä Tissue Oy - oveen sisäpuolelle tukikahva Korpinen Oy 1705, 400 mm, ruostumaton teräs - vaatekoukut Primo Presto FH942, Al/AHO - roskakori Katrin 50l tuotenro peili Korpinen väliseinäpurkua - varustepurkua - oviaukon sahaus
