1 Eva600EE SystemRoMedic TM Käyttöohje - Suomi Nostovarsi 2. Nostopilari 3. Työntökahva 4. Akkupaketti 5. Hätäpysäytys 6. Ohjauskotelo 7. Alustan säätömoottori 8. Jarrulliset takapyörät 9. Turvakoukuilla varustettu nostokaari 10. Etupyörät 11. Hätälasku 12. Nostovarren moottori/säätölaite 13. Nostopilarin korkeussäätö 8 10 Maksimikuormitus: 270kg Siirrettävä nostin Eva600EE kattaa useimmat henkilönostotarpeet, kun sitä käytetään oikeiden nostolisävarusteiden kanssa. Se on istuvien ja makaavien henkilöiden nostoon tarkoitettu henkilönostin. Eva600EE on valmistettu suureksi osaksi alumiinista, minkä ansiosta se on nostokapasiteettiinsa nähden suhteellisen kevyt. Handicaren nostimet ja nostovaljaat sisältyvät SystemRoMedic-siirtoapuvälineiden täydelliseen tuotevalikoimaan. SystemRoMedicin tuotteet on jaettu seuraaviin neljään toimintakategoriaan: siirtäminen, sijoittaminen, tuenta ja nostaminen. Toiminnan tarkastus Silmämääräinen tarkastus Tarkasta nostimen toiminnat säännöllisesti. Varmista, ettei materiaalissa ole mitään vaurioita. Ennen käyttöä: Tarkasta, että tuote on koottu oikein. Tarkasta nostokaaren kiinnitys ja varmista, että turvakoukut toimivat oikein. Tarkasta nostoliikkeen ja alustan säädön toiminta. Tarkasta, että säätölaite on asennettu oikein. Lue aina käyttöohje Lue aina kaikkien henkilöiden siirtoon käytettävien apuvälineiden käyttöohjeet. Säilytä käyttöohje tuotteen käyttäjien saatavilla. Vain henkilöt, joita on opastettu käyttämään nostinta, saavat käyttää nostinta. Käyttöohje nro: Fi Ver

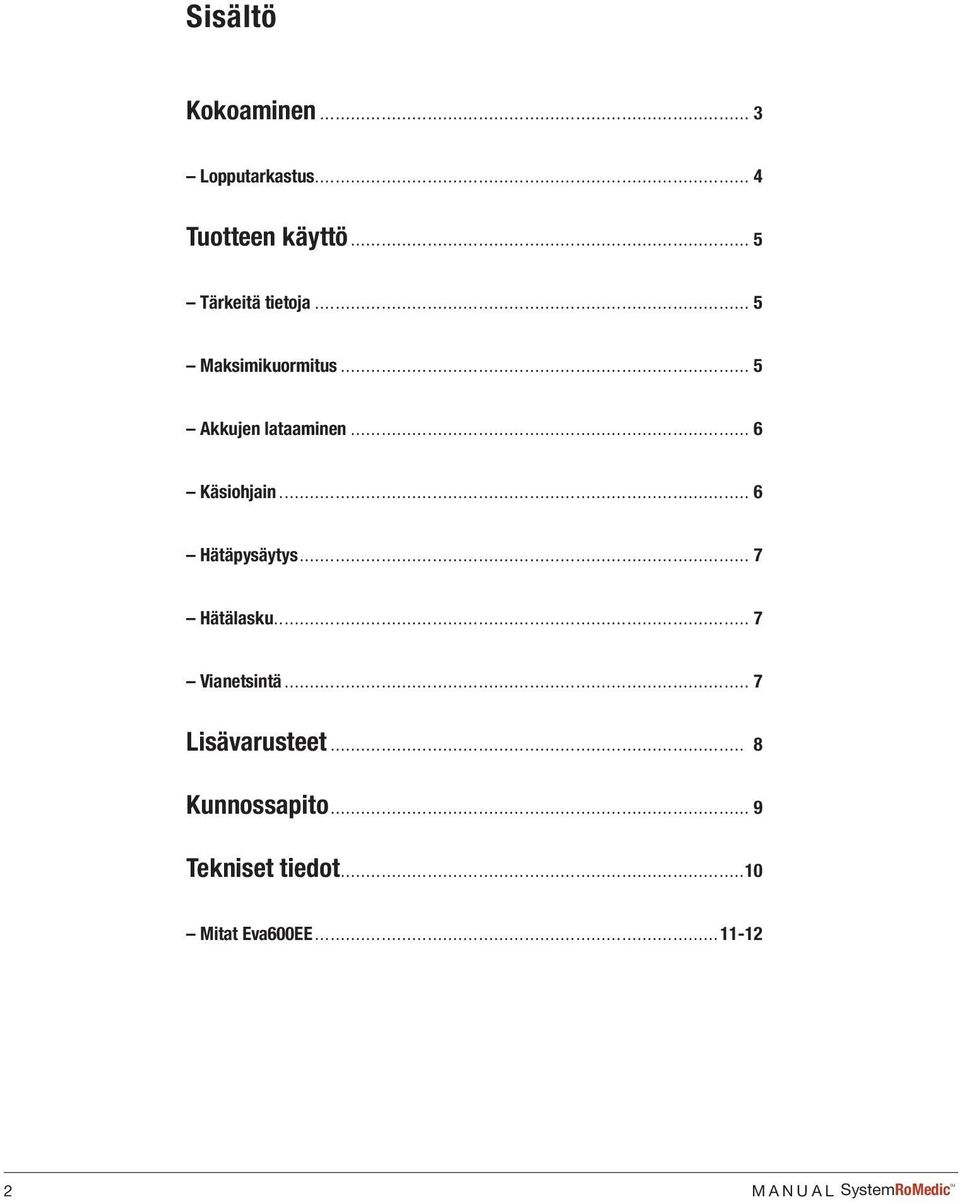

2 Sisältö Kokoaminen... 3 Lopputarkastus... 4 Tuotteen käyttö... 5 Tärkeitä tietoja... 5 Maksimikuormitus... 5 Akkujen lataaminen... 6 Käsiohjain... 6 Hätäpysäytys... 7 Hätälasku... 7 Vianetsintä... 7 Lisävarusteet... 8 Kunnossapito... 9 Tekniset tiedot...10 Mitat Eva600EE MANUAL SystemRoMedic TM

3 Kokoaminen Tarkasta, että pakkauksessa on kaikki osat: Nostopilari ja nostovarsi, nostomoottori, nostokaari, ohjauskotelo ja akkupaketti. Alusta, alustan moottori ja lukituskahva. Käsiohjain ja johto. Käyttöohjeet, latauskaapeli ja verkkovirtajohto lataukseen. Aseta nostopilari alustassa olevaan jalkaan. Nostopilarissa on kolme nostokorkeuden säätöasentoa. Varmista nostopilarin kiinnitys lukituskahvalla. Aseta akku paikalleen ohjauskoteloon. Asenna työntökahva kahdella kiintoavaimella. Liitä kaapelit: Käsiohjaimen kaapeli liitäntään HS; nostomoottorin kaapeli liitäntään M1, ja alustan säätömoottorin kaapeli liitäntään M2. Vapauta hätäpysäytyspainike ja tee lopputarkastus (ks. kappale Lopputarkastus). HS M1 M2 SystemRoMedic TM MANUAL 3

4 Lopputarkastus Tarkasta, ettei pakkaukseen ole jäänyt yhtään osaa. Tarkasta, ettei nostimessa ole merkkejä vaurioista. Tarkasta kaikki neljä pyörää ja pyörien lukitukset. Tarkasta kaikki liitännät, ruuvit ja pultit. Tarkasta hätäpysäytyksen toimivuus painamalla hätäpysäytyspainike alas ja painamalla sen jälkeen jotakin nosto- tai laskupainikkeista. Jos mitään ei tapahdu, hätäpysäytys toimii oikein. Ota käsiohjain, paina ylös-painiketta ja käytä nostovarsi ylös asti. Paina sen jälkeen alas-painiketta ja käytä nostovarsi alas asti. Testaa alustan säätötoiminto. Paina alustan säätöpainiketta levittääksesi alustan maksimileveyteen ja paina sen jälkeen toista painiketta kaventaaksesi alustaa. Testaa nostimen toiminta nostamalla henkilöä (ei käyttäjää) hyväksytyillä nostovaljailla. Tarkasta samalla, että hätälaskutoiminto toimii nostin kuormattuna. Katso kappale Hätälasku. Jos nostin toimii virheettömästi, kytke laturi ja tarkasta, että latausvalo palaa ohjauskotelossa. HUOM! Ennen nostimen käyttöönottoa sitä täytyy ladata 4 tuntia. Katso kappale Akkujen lataaminen. Säilytä käyttöohje tuotteen käyttäjien saatavilla. 4 MANUAL SystemRoMedic TM

5 Tuotteen käyttö Tärkeitä tietoja Nostin on koottava nostimen mukana toimitettujen kokoamisohjeiden mukaisesti. Nostinta saa käyttää vain sisätiloissa ja tasaisella lattialla. Käytettävät nostolisävarusteet on asennettava oikein ja testattava potilaan tarpeet ja toimintakyky huomioiden. Älä jätä potilasta yksin noston aikana. Maksimikuormitusta ei saa missään tapauksessa ylittää. Katso kappale Maksimikuormitus. Älä koskaan siirrä nostinta vetämällä säätölaitteesta! Nostin ei saa olla suorassa kosketuksessa veteen. Nostinta ei saa ladata kosteissa tiloissa. Do not push Optimaalisen toiminnan varmistamiseksi nostin on tarkastettava säännöllisesti. Katso kappale Kunnossapito. Takuu on voimassa vain, jos nostimen korjaukset ja muutokset on tehnyt valtuutettu huoltoasentaja. Maksimikuormitus Samaan nostinyksikköön sisältyvien tuotteiden (nostimen, nostokaaren, nostovaljaiden, vaakojen ja muiden nostovarusteiden) sallitut maksimikuormitukset voivat olla erilaiset. Se yksikköön sisältyvä tuote, jolla on alin sallittu maksimikuormitus, määrää aina koko yksikön sallitun maksimikuormituksen. Tarkasta aina ennen käyttöä nostimen ja nostovarusteiden sallitut maksimikuormitukset. Kysy tarvittaessa neuvoa jälleenmyyjältäsi. SystemRoMedic TM MANUAL 5

6 Akkujen lataaminen Nostimen käytön aikana kuuluva äänimerkki tarkoittaa, että akut on ladattava. Lataa nostin käytön jälkeen varmistaaksesi, että akku on aina täyteen ladattu. Lukitse nostimen pyörät akun latauksen ajaksi. 1. Liitä latauskaapeli pistorasiaan. 2. Tarkasta, että ohjauskotelon lamput syttyvät. Vihreä LED-lamppu osoittaa, että laturi saa sähkövirtaa, ja keltainen LED-lamppu, että akku latautuu. 3. Lataus loppuu automaattisesti, kun akku on täynnä. Seinälle asennettu laturi. 1. Poista akkupaketti nostimesta ja aseta se seinälle asennettuun laturiin. 2. Tarkasta, että laturin etupuolella oleva LED-lamppu palaa. HUOM! Ennen nostimen käyttöönottoa sitä täytyy ladata 4 tuntia. Lataa akut säännöllisesti, jotta ne kestäisivät mahdollisimman pitkään. Akut on suositeltavaa ladata nostimen jokaisena käyttöpäivänä. Hätäpysäytyspainike ei saa olla alaspainettuna latauksen aikana. Käsiohjain Nostovarren nostaminen/laskeminen Symboli osoittaa liikesuunnan. Liike lakkaa, kun painike vapautetaan. Alustan leventäminen/kaventaminen Painikkeiden merkinnät osoittavat toiminnon. Liike lakkaa, kun painikkeet vapautetaan. 6 MANUAL SystemRoMedic TM

7 Hätäpysäytys Hätäpysäytyksen aktivointi: Paina ohjauskotelossa oleva punainen hätäpysäytyspainike alas. Palauttaminen: Kierrä painiketta nuolten osoittamaan suuntaan, kunnes painike ponnahtaa ylös. Hätälasku Manuaalinen hätälasku: Pyöritä säätölaitteen pyöreää muoviholkkia myötäpäivään laskeaksesi nostimen alas manuaalisesti. Sähköinen hätälasku: Käytä ohjauskotelon alas-painiketta laskeaksesi nostimen alas sähköisesti. Vianetsintä Jos nostin tai alustan säätö ei toimi, varmista: Että hätäpysäytyspainike ei ole alaspainettuna. Että kaikki kaapelit on liitetty oikein ja painettu kunnolla liitäntöihin. Irrota liitin ja paina se kunnolla kiinni. Että akun lataus ei ole käynnissä. Että akku on ladattu. Jos nostin ei toimi kunnolla, ota yhteys jälleenmyyjääsi. Jos laitteesta kuuluu häiriöääniä: Yritä selvittää, mistä äänet tulevat. Poista nostin käytöstä ja ota yhteys jälleenmyyjääsi. SystemRoMedic TM MANUAL 7

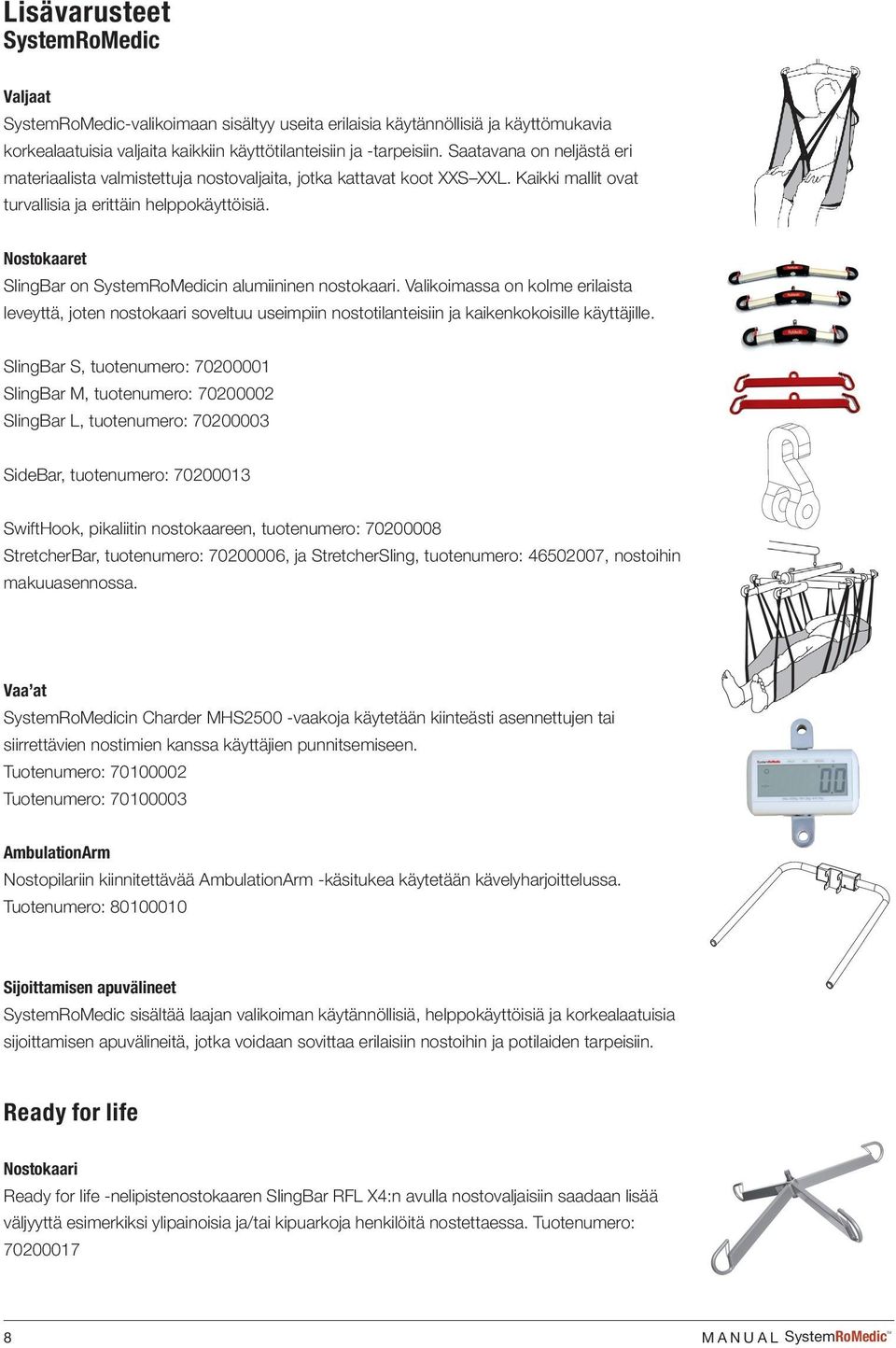

8 A B C D DRAWN APPROVED BY NAME hc-mabr - DATE STATUS: COMMENTS: Unless otherwise stated, general tolerances according to ISO 2768-m 5 6 TITLE - SIZE DWG. NO. REV. A4 - - MATERIAL: 1023 Carbon Steel Sheet (SS) SCALE:2:1 WEIGHT: g SHEET 1 OF 1 A B C Lisävarusteet SystemRoMedic Valjaat SystemRoMedic-valikoimaan sisältyy useita erilaisia käytännöllisiä ja käyttömukavia korkealaatuisia valjaita kaikkiin käyttötilanteisiin ja -tarpeisiin. Saatavana on neljästä eri materiaalista valmistettuja nostovaljaita, jotka kattavat koot XXS XXL. Kaikki mallit ovat turvallisia ja erittäin helppokäyttöisiä. Nostokaaret SlingBar on SystemRoMedicin alumiininen nostokaari. Valikoimassa on kolme erilaista leveyttä, joten nostokaari soveltuu useimpiin nostotilanteisiin ja kaikenkokoisille käyttäjille. SlingBar S, tuotenumero: SlingBar M, tuotenumero: SlingBar L, tuotenumero: SideBar, tuotenumero: SwiftHook, pikaliitin nostokaareen, tuotenumero: StretcherBar, tuotenumero: , ja StretcherSling, tuotenumero: , nostoihin makuuasennossa. Vaa at SystemRoMedicin Charder MHS2500 -vaakoja käytetään kiinteästi asennettujen tai siirrettävien nostimien kanssa käyttäjien punnitsemiseen. Tuotenumero: Tuotenumero: AmbulationArm Nostopilariin kiinnitettävää AmbulationArm -käsitukea käytetään kävelyharjoittelussa. Tuotenumero: Sijoittamisen apuvälineet SystemRoMedic sisältää laajan valikoiman käytännöllisiä, helppokäyttöisiä ja korkealaatuisia sijoittamisen apuvälineitä, jotka voidaan sovittaa erilaisiin nostoihin ja potilaiden tarpeisiin. Ready for life Nostokaari Ready for life -nelipistenostokaaren SlingBar RFL X4:n avulla nostovaljaisiin saadaan lisää väljyyttä esimerkiksi ylipainoisia ja/tai kipuarkoja henkilöitä nostettaessa. Tuotenumero: MANUAL SystemRoMedic TM

9 Kunnossapito Nostin on tarkastettava huolellisesti vähintään kerran vuodessa. Tarkastuksen saa suorittaa vain valtuutettu henkilöstö ja tarkastuksessa on noudatettava Handicaren huoltokäsikirjan ohjeita. Korjaukset ja huollot saa suorittaa vain valtuutettu henkilöstö ja korjauksessa saa käyttää vain alkuperäisiä varaosia. Käytetyt akut toimitetaan kierrätettäviksi lähimpään kierrätyskeskukseen. Ne voidaan palauttaa myös Handicarelle tai Handicaren tuotteiden jälleenmyyjälle kierrätettäviksi. Puhdistus/desinfiointi Puhdista nostin tarvittaessa lämpimällä vedellä tai puhdistusspriillä ja varmista, ettei pyörissä ole likaa ja hiuksia. Älä käytä fenolia tai klooria sisältävää puhdistusainetta, sillä se voi vahingoittaa materiaalia. Säilytys Jos nostinta ei käytetä pitkään aikaan, esim. kuljetuksen vuoksi, on suositeltavaa painaa hätäpysäytyspainike alas. Nostin on säilytettävä pakkaselta suojattuna ja normaalissa ilmankosteudessa (n. 60 %). Huoltosopimukset Handicare tarjoaa mahdollisuuden solmia siirrettävän nostimesi huollon ja säännöllisen testauksen kattavan huoltosopimuksen. Ota yhteys paikalliseen Handicare-edustajaasi. SystemRoMedic TM MANUAL 9

10 Tekniset tiedot Nostonopeus: 34 mm/s ilman kuormaa. Akut: Kaksi 12 V, 2,9 Ah venttiilisäätöistä suljettua lyijyakkua. nk. geeliakkua Laturi: Maks. 400 ma Moottori (nostopilari): DC 24 V, 10 A. IP X4. Käyttöaika: 10 % kahden minuutin yhtäjaksoisesta maksimikäyttöajasta, maks. 5,5 suunnanvaihtoa minuutissa. Työntövoima: N. Moottori (alusta): 24 V, 3 A, IP X4. Käyttöaika: 10 % kahden minuutin yhtäjaksoisesta maksimikäyttöajasta, maks. 5,5 suunnanvaihtoa minuutissa. Työntövoima: N. Äänitaso: Kuormattuna: ylös: 74,7 db(a) alas: 52,6 db(a). Materiaali: Alumiini Hätälasku: Manuaalinen ja sähköinen Pyörät: Edessä 100 mm, takana 100mm Paino: 39 kg Suojausluokka: IP X4 Arvioitu kestoikä: 10 vuotta Puristusvoima käsiohjaimen painikkeet: 4 N Nostin täyttää terveydenhuollon laitteista ja tarvikkeista säädetyn direktiivin 93/42/ETY vaatimukset. Laite on tarkoitettu sisäkäyttöön. Tyypin B sähköiskusuojaus. 10 MANUAL SystemRoMedic TM

11 Mitat Eva600EE A B A A A B B G H B A B C ,55 D 88 34,67 E 11,5 4,53 F 6 2,36 G G G F C D E H Sarake A mitat sentteinä ja paino kiloina. Sarake B mitat tuumina ja paino paunoina. SystemRoMedic TM MANUAL 11

12 Mitat Eva600EE J I P Q R K L Sarake A mitat sentteinä ja paino kiloina. Sarake B mitat tuumina ja paino paunoina. A B I J K L M N O 14, Q S 41 16,1 T 22 8,7 U 45 17,7 M on kääntösäde. N on nostimen kokonaispaino. O on painavimman osan paino. P on suunta nostimesta eteenpäin. R on viitemitta 70 cm, kun alusta on säädetty leveimmilleen. S on pienin etäisyys seinästä korkeimmassa asennossa (alusta maks. leveydellä). T on pienin etäisyys seinästä uloimmassa asennossa (alusta maks. leveydellä). U on pienin etäisyys seinästä alimmassa asennossa (alusta maks. leveydellä). 12 MANUAL SystemRoMedic TM
