1 Joensuu Merja Paakkari, Hafmex Wind Oy

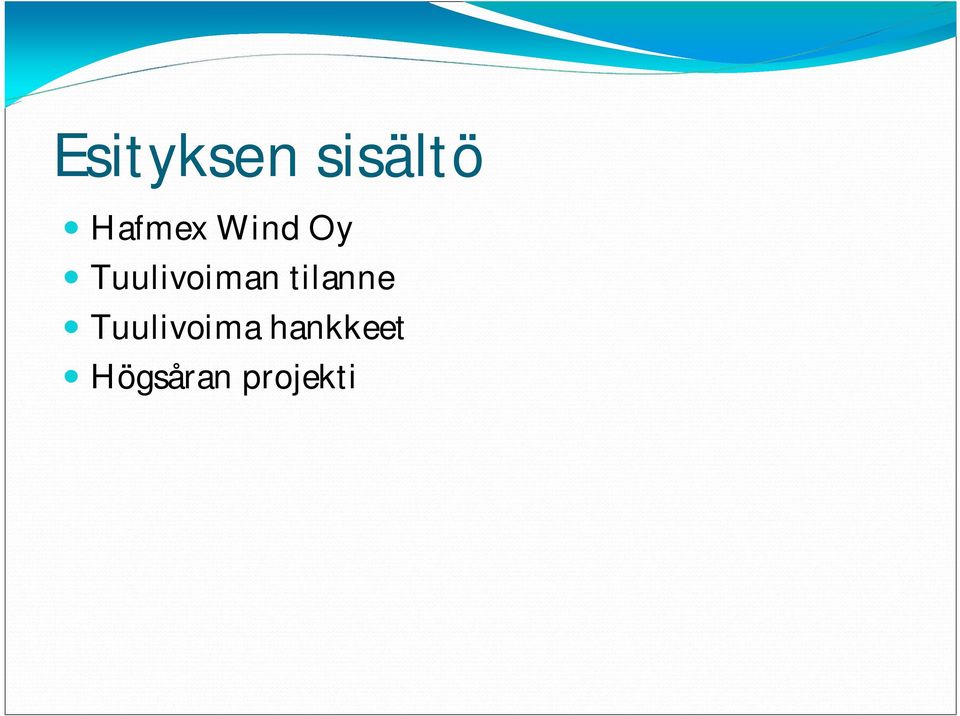

2 Esityksen sisältö Hafmex Wind Oy Tuulivoiman tilanne Tuulivoima hankkeet Högsåran projekti

3 Hafmex Wind Oy Tuulivoima-alalla vuodesta 2000 Tuulivoimalavalmistajan agenttina Pohjoismaissa ja Baltian maissa vuoteen 2009 Högsåran tuulipuiston toteutus 3 x 2MW, Z72 tuulivoimalaa EU:n 6.puiteohjelman HISP tutkimushankkeen koordinointi Huolto-organisaation kehittäminen ja huollon toteuttaminen Hafmex Engineering Oy Konsultointi Teknistaloudelliset analyysit Sisä-Suomen maakuntaliitoille Energiaomavarainen Kemiönsaari hankkeeseen sisältynyt tuulivoima-alueiden kartoitus Tuulimittaushankkeita: perinteiset mastomittaukset sekä kaikuluotaukseen perustuvat sodar (SOund Detection And Ranging) mittaukset

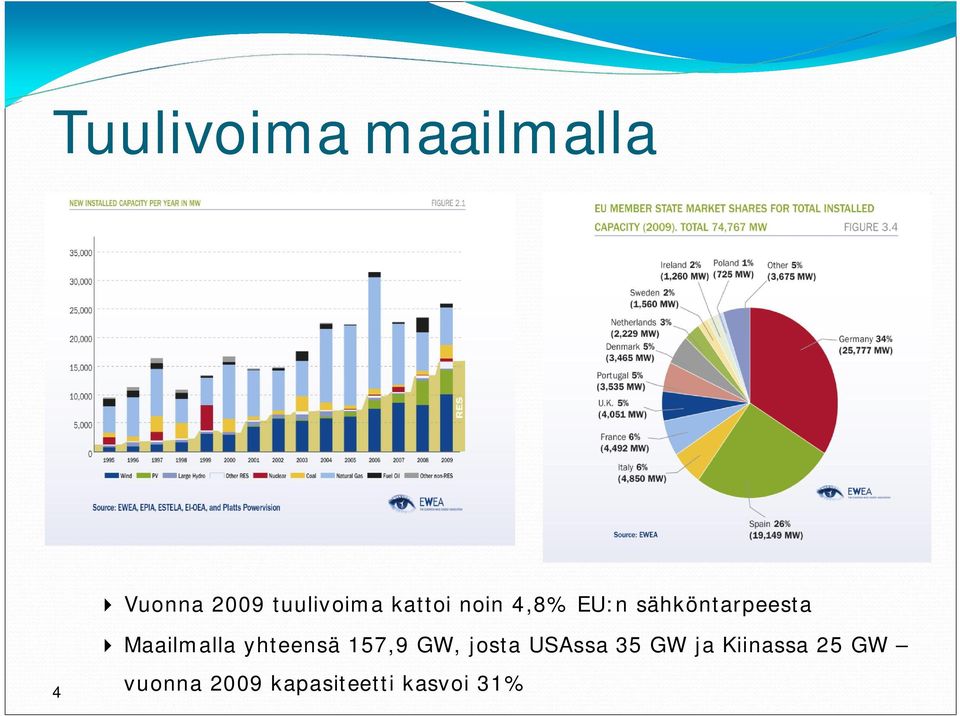

4 Tuulivoima maailmalla Vuonna 2009 tuulivoima kattoi noin 4,8% EU:n sähköntarpeesta Maailmalla yhteensä 157,9 GW, josta USAssa 35 GW ja Kiinassa 25 GW 4 vuonna 2009 kapasiteetti kasvoi 31%

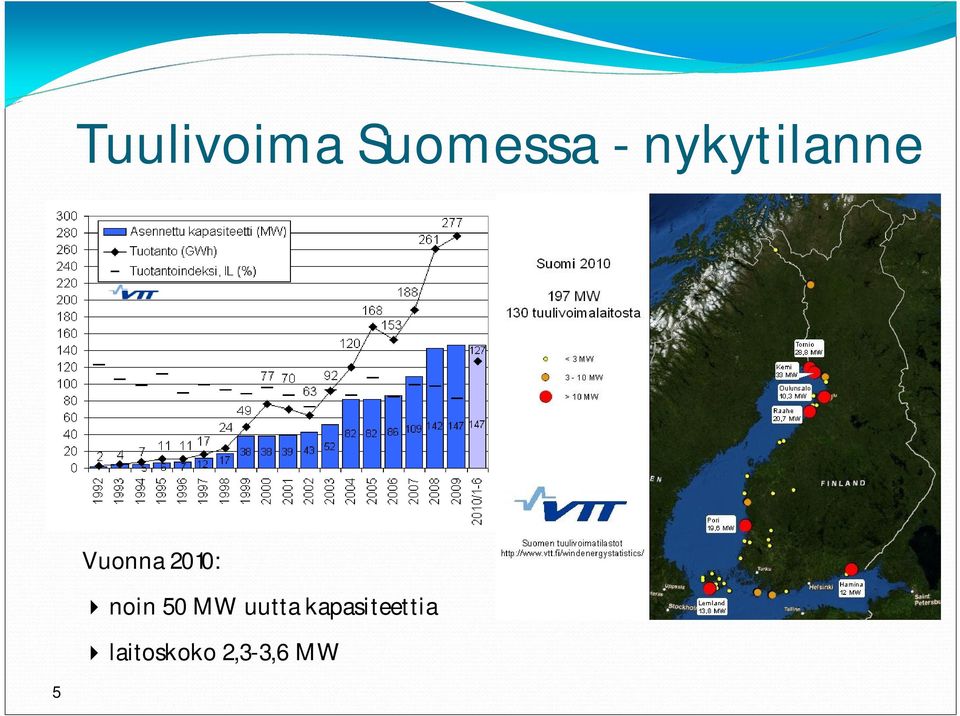

5 Tuulivoima Suomessa - nykytilanne Vuonna 2010: noin 50 MW uutta kapasiteettia laitoskoko 2,3-3,6 MW 5

6 Tavoitteet ja julkistetut hankkeet Tavoite megawateissa 170MW MW vuoteen 2020 mennessä Merja Paakkari, Hafmex Wind Oy 6

7 Tuulivoimalat Konehuone: Vaihteellinen / Vaihteeton Torni: teräskartio/ hybridi / ristikkorakenteinen Roottori: kokoluokka valitaan tuulisuusolosuhteiden perusteella - sisämaassa isompi roottori kuin hyvätuulisessa paikassa rannikolla 7

8 Tuulipuiston infra Huoltotiet: riittävän kantavat ja leveät suurten raskaiden osien kuljetukseen Nostoalue ja kääntöpaikat: Tasainen ja riittävän laaja nostotöihin esim. roottorin kokoamiseen maassa Perustukset maaperästä riippuen: Ankkuriperustus - vahva peruskallio Gravitaatioperustus - pehmeällä maalla lisäksi paalutus Kytkinasema ja muuntajat määrä ja sijoittelu tapauskohtainen Sähkö- ja datakaapelit, maadoitusjohtimet 8

9 Tuulivoimaprojektit Step 1 - Esiselvitys Paikan etsintä Neuvottelut maanomistajien kanssa Neuvottelut kunnan kanssa Kaavoitustilanne Rakennusluvat Ympäristöluvat/YVA-tarve Paikan kuvaus ja olemassa oleva infrastruktuuri Tuotantoanalyysi Tuuliatlaksen pohjalta WAsP ohjelmalla Selvitys tuulivoimahankkeen kannattavuudesta 9

10 Tuulivoimaprojektit Step 2 Tarkentavat selvitykset ja suunnittelu Tuulimittaukset -1 vuosi Masto + mittarit Sodar perustuu kaikuluotaukseen Voimalatyypin valinta YVA selvitykset - 2-3vuotta Tekninen suunnittelu Sähköliityntä Logistiikka Perustukset Kilpailutus ja sopimusneuvottelut Merja Paakkari, Hafmex Wind Oy 10

11 11 Tuulivoimaprojektit Step 3 Rakennustyöt ja käyttöönotto Rakentaminen Tieverkon vahvistaminen ja rakentaminen Voimalan perustusten rakentaminen Voimalan pystytys ja asennus Sähköverkon rakentaminen ja kytkennät Tuulivoimaloiden käyttöönottotarkastukset ja toiminnalliset testit

12 Tuulivoimaprojektit Step 4 Huolto ja ylläpito Seuranta 365/24/7 Etävalvontatyökalut Hälytykset Huolto-ohjelman mukaiset vuosihuollot takuuajan jälkeen Varaosat ja kuluvat materiaalit Korjaustyöt Yksittäiset mittaus- ja seurantakampanjat 12

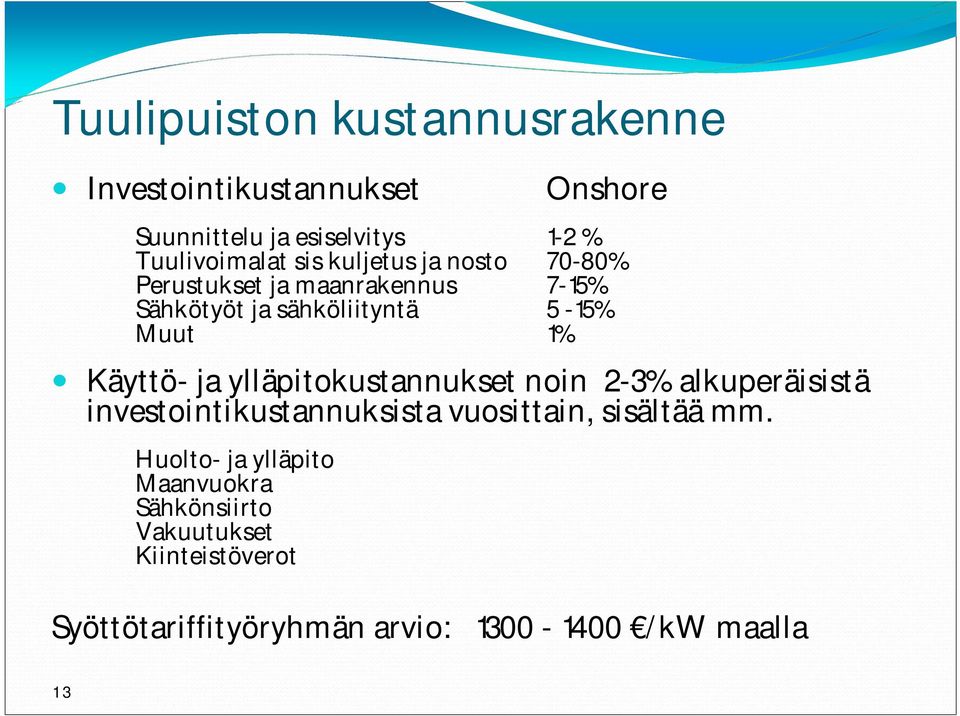

13 Tuulipuiston kustannusrakenne Investointikustannukset Onshore Suunnittelu ja esiselvitys 1-2 % Tuulivoimalat sis kuljetus ja nosto 70-80% Perustukset ja maanrakennus 7-15% Sähkötyöt ja sähköliityntä 5-15% Muut 1% Käyttö- ja ylläpitokustannukset noin 2-3% alkuperäisistä investointikustannuksista vuosittain, sisältää mm. Huolto- ja ylläpito Maanvuokra Sähkönsiirto Vakuutukset Kiinteistöverot Syöttötariffityöryhmän arvio: /kw maalla 13

14

15 Tuulipuiston sijainti Turunmaan saaristossa, Kemiönsaaren kunnassa

16 Högsåran tuulipuisto Paikallisten asukkaiden aloitteesta, keskustelut hankkeesta aloitettiin jo 90-luvun alussa Lähialueen kunnat vahvasti hankkeen takana Luvat alunperin neljälle tuulivoimalalle ( ) Lopullinen hanke 3 x 2 MW Sähkön ostavat lähialueen sekä Salon seudun kunnat Sähkön myynti ja tasehallinta Turku Energian kautta Tuulipuiston omistaa Via Wind Oy

17 Tekniikka Napakorkeus 65 m, roottorin halkaisija 72 m Suoravetoinen, ei vaihdelaatikkoa Kestomagneettigeneraattori Yksi päälaakeri Ilmatiivis ylipaineistettu generaattori ja konehuone AC-DC-AC täystehotaajuusmuuntaja Alhaiset huoltovaatimukset ja korkea käytettävyysaste

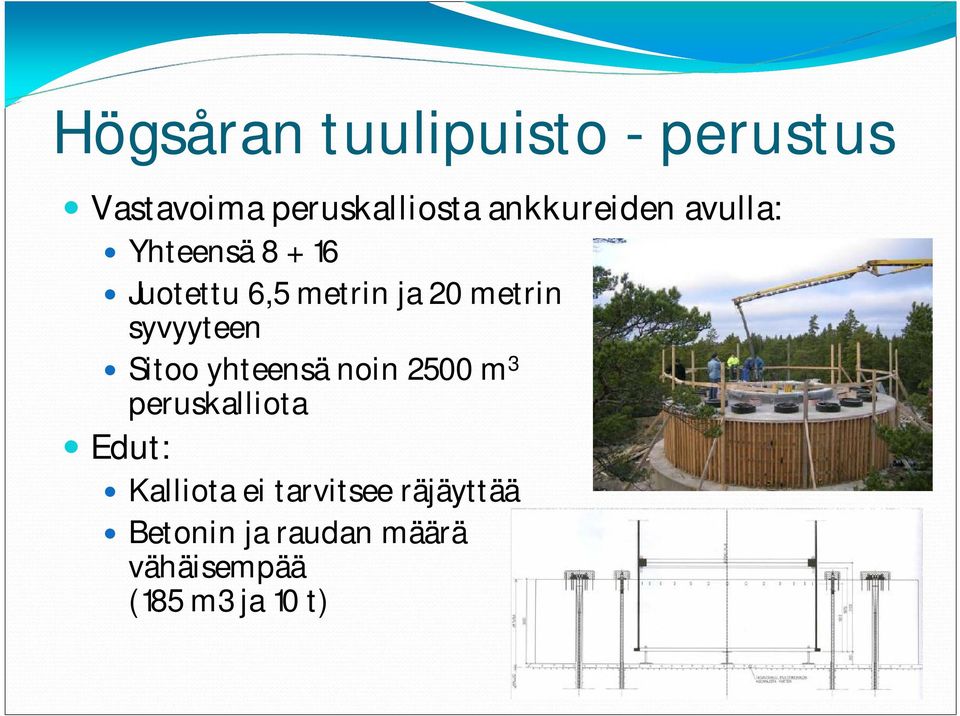

18 Högsåran tuulipuisto - perustus Vastavoima peruskalliosta ankkureiden avulla: Yhteensä Juotettu 6,5 metrin ja 20 metrin syvyyteen Sitoo yhteensä noin 2500 m 3 peruskalliota Edut: Kalliota ei tarvitsee räjäyttää Betonin ja raudan määrä vähäisempää (185 m3 ja 10 t)

19 Högsåran tuulipuisto - verkkokytkentä Kytkentä 20 kv paikalliseen jakeluverkkoon Heikko sähköverkko Tehorajoituksia tarvittu Loistehon kompensointi Erityinen tuulipuiston ohjausjärjestelmä Koko tehonsiirtolaitteisto Suomen ABBlta (generaattori, konvertteri, muuntaja ja kytkimet) Läheinen yhteistyö verkon omistajan kanssa (Fortum sähkönsiirto)

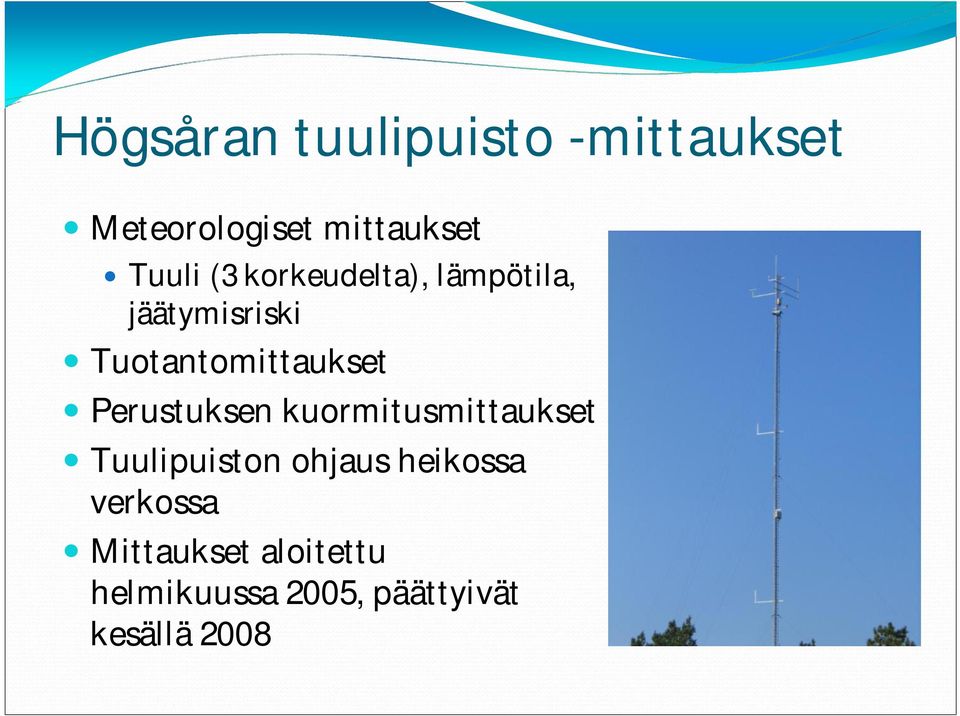

20 Högsåran tuulipuisto -mittaukset Meteorologiset mittaukset Tuuli (3 korkeudelta), lämpötila, jäätymisriski Tuotantomittaukset Perustuksen kuormitusmittaukset Tuulipuiston ohjaus heikossa verkossa Mittaukset aloitettu helmikuussa 2005, päättyivät kesällä 2008

21 Högsåran tuulipuisto kuljetus ja asennus Kuljetus Saarelle pääsy kahdella lossilla Suuret osat proomulla Kuljetus kylän läpi Tiukkoja mutkia levennettiin ja tehtiin väliaikaisia teitä Pystytys Metsäinen alue haastava nostoille Ei laajoja hakkuita

22 Högsåran tuulipuisto ympäristö ja hyväksyttävyys Saaristomeri suosittu virkistysalue Läheiset luonnonsuojelualueet Tuulivoimaloiden näkyvyys maisemassa Läheinen asustus ja tuulivoimaloiden ääni Paikallisen työvoiman käyttö ja puiston korkea kotimaisuusaste Paikallisten tuki hankkeelle

23 Högsåran rakennusvaihe 23 Yritys Sijainti Toiminta Högsårassa Espoon Takuurakenne Espoo Rakennusmestari Engineering company Konstru Oy Espoo Perustuksen suunnittelu Rautaruukki Oy Raahe Teräs torneihin Levator Oy Hanko Perustusrenkaat ja tornit Tensicon Oy Helsinki Perustuksen ankkurointi Fundia Betoniteräkset Oy Pohja Raudoitukset Rakennusapu Osmala&Törmä Oy Nurmijärvi Betonivalut L. Sund Dragsfjärd Maarakennus Sanvatek Oy Dragsfjärd LVI-työt Nostokonepalvelu R. Nieminen Turku Nostopalvelu, kuljetus Keravan Rakenneraudoitus Oy Kerava Raudoituksen asennus Timo Jurvelin engineering Turku Sähkösuunnittelu Lohja Rudus Oy Salo, Turku Sekoitettu betoni Jaakko Pöyry Oy Turku Maanmittaus Kauppa Dragsfjärd Rakennustarvikkeita Hotelli Kasnäs Kasnäs Majoituspalvelu Farmors Cafe Högsåra Ruokailupalvelu

24 Högsåran tuulipuisto -yhteenveto Perustukset valmistuivat 2004 Tuulivoimalat asennettu syksyllä 2007 Täysi teho sähköverkkoon keväällä 2008 Tuotantoarvio reilu 12 GWh vuodessa toteutunut 11 GWh Kerätty arvokasta kokemusta: Syrjäinen sijainti Heikko sähköverkko Haastelliset ympäristötekijät Uusi tuulivoimalateknologia Paikallinen työvoima

25 Kiitos mielenkiinnosta- kysymyksiä? Hyväntuulista osaamista! Merja Paakkari puh
