1 YDINVOIMATEKNIIKAN NYKYTILANNE Ami Rastas ATS:n jäsentilaisuus Tieteiden talo, Helsinki, ATS

2 Katsauksessa on tarkoitus antaa vastauksia seuraaviin kysymyksiin: Kuinka paljon ydinvoimalaitoksia on käytössä, minkä tyyppisiä ne ovat ja mitkä ovat niiden käyttötulokset? Kuinka paljon, missä ja minkä tyyppisiä ydinvoimalaitoksia on rakenteilla? Minkälaisia suunnitelmia on uusien ydinvoimalaitoshankkeiden käynnistämiseksi? Mitkä yhtiöt toimittavat ydinvoimalaitoksia? Minkälaisia ydinvoimalaitostyyppejä on markkinoilla? Mitä haasteita on uusien ydinvoimalaitosten rakentamisella? ATS

3 Kuinka paljon ydinvoimalaitoksia on käytössä, minkä tyyppisiä ne ovat ja mitkä ovat niiden käyttötulokset? ATS

4 Source: IAEA 2010 ATS

5 Source: WNA

6 Number of reactors under construction 250 Developing countries Japan and S.Korea E. Europe W. Europe North America 50 0 North America Source: IAEA PRIS 6

7 Number of operational reactors by age (as of January 2009) % 50% Years in operation Source: IAEA PRIS 7

8 Number of operating reactor units Africa Latin America M.East & S.Asia Far East E. Europe W. Europe North America North America Source: IAEA PRIS 8

9 Capacity Production Trend of installed capacity and electricity production GW(e) TWh Total Capacit [GW(e)] Electricity Production [TWh] Source: IAEA PRIS 9

10 Contributions to nuclear production growth Capacity Modification 6% New Capacity 46% Improved Utilization 48% Source:IAEA PRIS ATS

11 [%] Energy Availability Factor by Regions 3-years average 100 Africa (2) Middle East and South Asia (18) Far East (90) 70 Latin America (6) North America (121) Western Europe (137) Eastern Europe (71) 40 Source: IAEA PRIS 11

12 EAF in Member States FINLAND SLOVENIA ROMANIA MEXICO NETHERLANDS UNITED STATES OF AMERICA KOREA, REPUBLIC OF BELGIUM SWITZERLAND CHINA HUNGARY GERMANY SPAIN SWEDEN ARGENTINA CANADA LITHUANIA, REPUBLIC OF SLOVAK REPUBLIC BULGARIA FRANCE UKRAINE CZECH REPUBLIC BRAZIL ARMENIA RUSSIAN FEDERATION SOUTH AFRICA PAKISTAN UNITED KINGDOM JAPAN INDIA Source: Power Reactor Information System Source:IAEA PRIS Average EAF [%] Average EAF [%] 12

13 Reactor capacity by type LWGR 3.6% GCR 4.1% FBR 0.5% PHWR 10.0% BWR 21.4% PWR 60.4% Source: IAEA PRIS 13

14 [%] 90 EAF by reactor type 3-years average PWR BWR PHWR LWGR GCR Source: IAEA PRIS 14

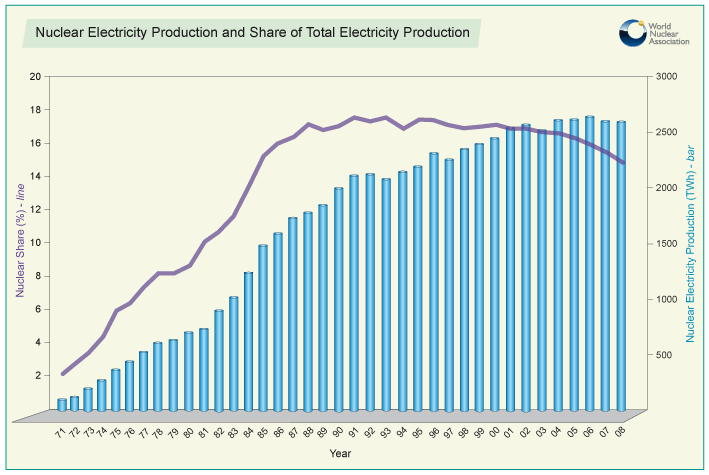

15 Source : WNA

16 Kuinka paljon, missä ja minkä tyyppisiä ydinvoimalaitoksia on rakenteilla? ATS

17 Source: IAEA 2010 ATS

18 Vuonna 2009 rakenteilla olevien ydinvoimalaitosten sijainti

19 Source: IAEA PRIS (2010/05/06) ATS

20 Minkälaisia suunnitelmia on uusien ydinvoimalaitoshankkeiden käynnistämiseksi? ATS

21 Maailman ydinvoimalaitoskapasiteetin toteutunut ja arvioitu kehitys Lähde: IAEA 2008 ATS

22 Countries operating or considering nuclear power Operating (30) Considering (43) Expressing interest (25) Source: IAEA 22

23 NUMBER Countries introduction of NPP Planned Actual YEAR Source: IAEA, Dec ATS

24 Ydinvoimalaitosten rakentamista suunnittelevia maita Aasia Arabiemiirikuntien liitto Indonesia Intia Jordania Japani Kiina Vietnam Afrikka Egypti Etelä-Afrikka Libya Marokko Etelä-Amerikka Argentiina Brasilia Chile Pohjois-Amerikka Kanada USA ATS Eurooppa Bulgaria Iso-Britannia Italia Liettua (Latvia ja Viro) Puola Ranska Ruotsi Romania Slovakia Slovania Suomi Sveitsi Slovakia Tsekin tasavalta Turkki Ukraina Unkari Valkovenäjä Venäjä

25 IAEA s Role in support for Newcomers Provide comprehensive, unbiased and impartial advice Provide guidance, conduct reviews, and support of capacity building Encourage transparency Build international confidence in a country s national programme 25

26 ATS

27 ATS

28 1 st. NPP Project Infrastructure development program Milestones in the Development of Nuclear Power Infrastructure Nuclear power option included within the national energy strategy MILESTONE 1 Ready to make a knowledgeable commitment to a nuclear programme MILESTONE 2 Ready to invite bids for the first NPP MILESTONE 3 Ready to commission and operate the first NPP PHASE 3 Maintenance and continuous infrastructure improvement Activities to implement a first NPP PHASE 2 Preparatory work for the construction of a NPP after a policy decision has been taken Preparing PHASE for 1 assuming Considerations commitments before & a decision obligations to launch a nuclear power programme is taken Pre project Project decision making Construction Operation / decommissioning Feasibility study Bidding process Commissioning years INFRASTRUCTURE DEVELOPMENT PROGRAMME Source : IAEA 28

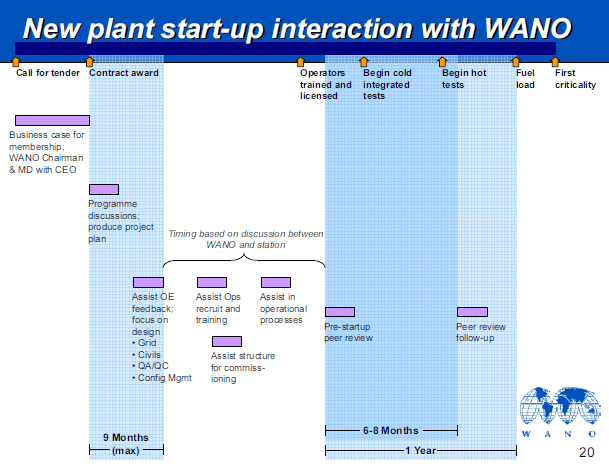

29 Source: WANO ATS

30 Mitkä yhtiöt toimittavat ydinvoimalaitoksia? ATS

31 Nykyisiä ydinvoimalaitostoimittajia Yhtiö Kotimaa Areva NP Ranska Atomic Energy of Canada Limited Kanada Atomstroyexport Venäjä GE-Hitachi Nuclear Energy USA Hitachi-GE Nuclear Energy Japani Korean Electric Power Corp. Etelä-Korea Mitshubishi Heavy Industries Japani Toshiba Japani Westinghouse Electric Company USA ATS

32 Minkälaisia ydinvoimalaitostyyppejä on markkinoilla? ATS

33 ATS

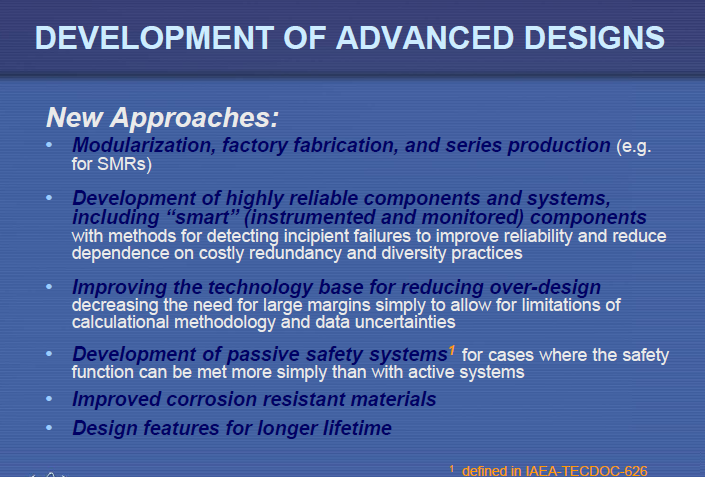

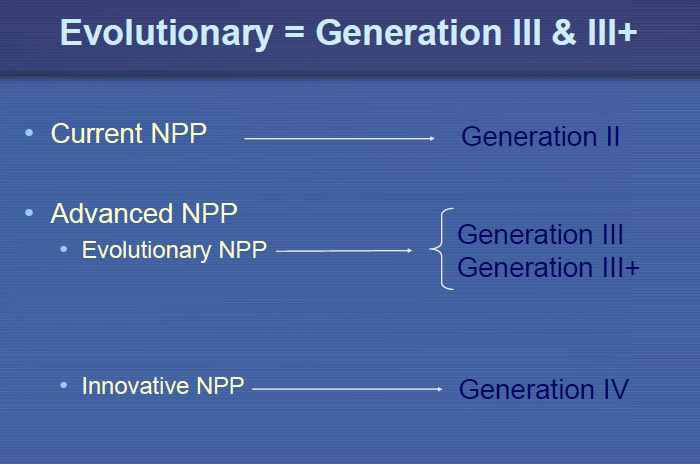

34 Source: IAEA ATS

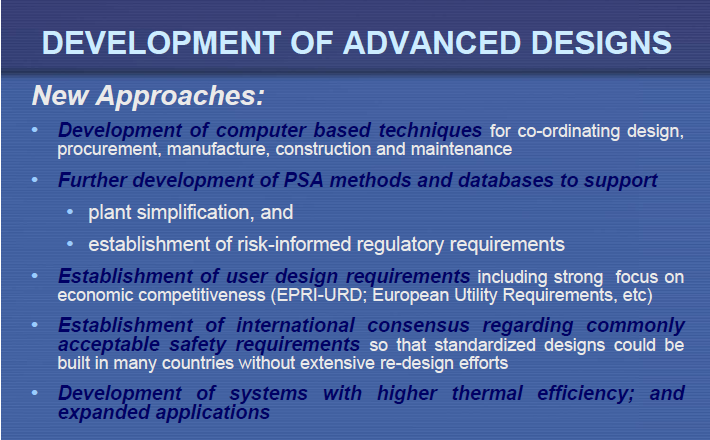

35 Cont. ATS

36 Source: IAEA ATS

37 Source: ATS

38 Efforts for harmonization of regulatory requirements MDEP -Multinational Design Evaluation Project MDEP members are regulatory bodies in 10 countries that are in construction or preparatory phase of new built NPPs. WENRA -Western European Nuclear Regulator s Association WENRA members involve 17 European regulatory heads ATS

39 Examples of common trends in safety requirements for new plants improved protection required against external hazards (both security threats and extreme natural phenomena) design features to protect the containment integrity and leak-tightness after a core meltdown accident means to prove adequate reliability of digital I&C systems increasing use of diversity in safety functions and equipment increasing use of passive systems lessons learned from experience, e.g. sump design, electrical systems design ATS

40 Industry efforts for standardization EPRI s Utility Requirements Document (URD), European Utility Requirements (EUR) Cordel Working Group established by World Nuclear Association (WNA) ATS

41

42 The EUR document volume 1 volume 2 volume 3 volume 4 main policies & objectives generic nuclear island requirements Applications of EUR to specific projects generic conventional island requirements

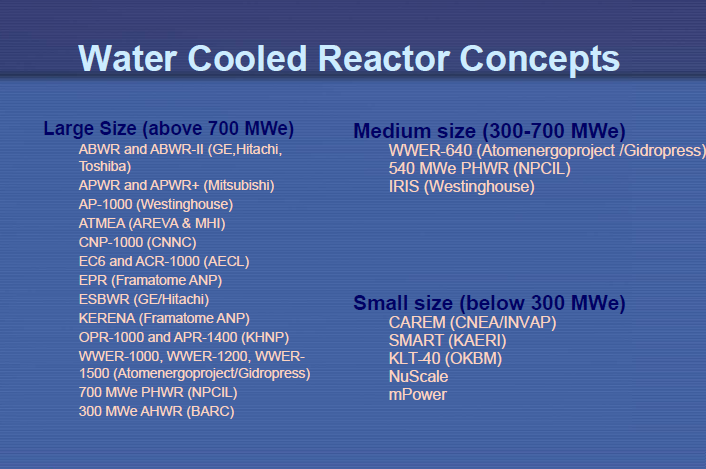

43 Source: IAEA ATS

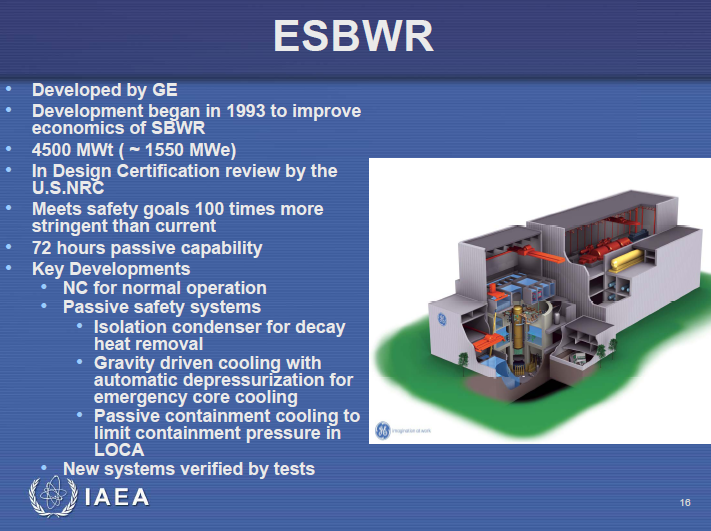

44 Kiehutusvesilaitostyyppejä ATS

45 ATS

46 ATS

47 ATS

48 ATS

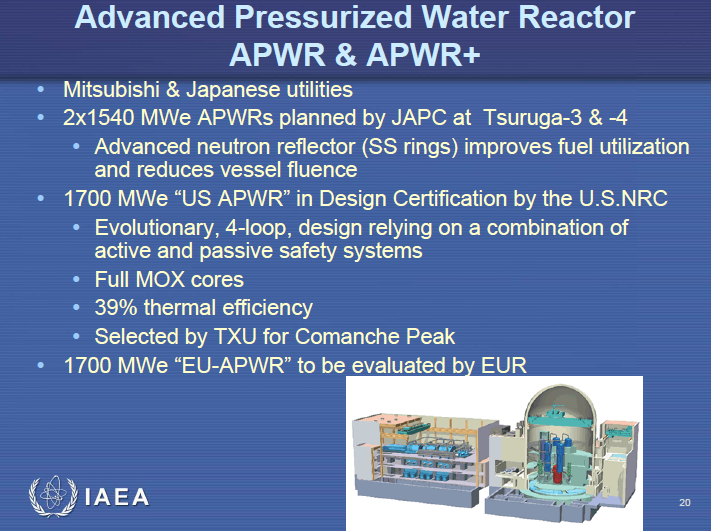

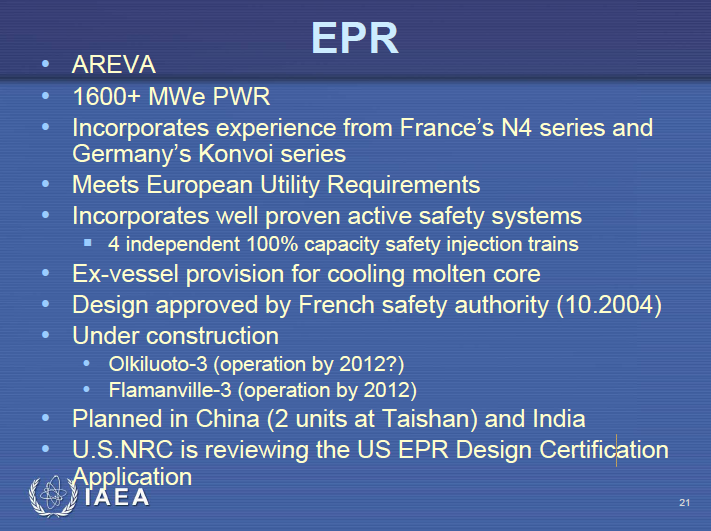

49 Painevesilaitostyyppejä ATS

50 ATS

51 ATS

52 ATS

53 ATS

54 ATS

55 ATS

56 ATS

57 ATS

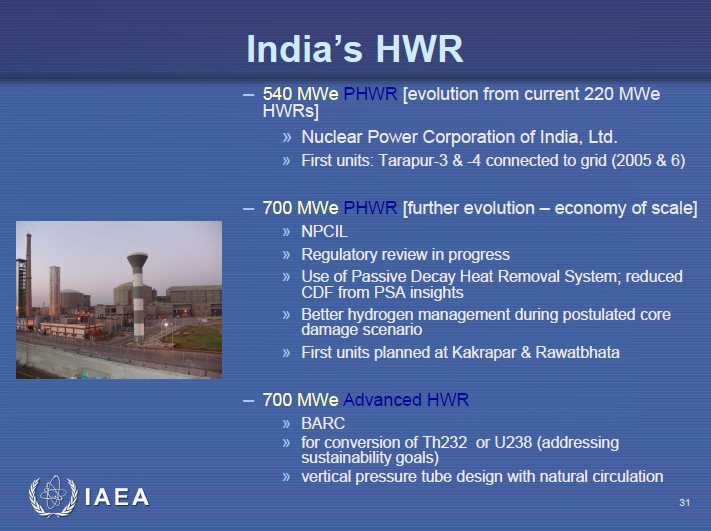

58 Raskasvesilaitostyyppejä ATS

59 ATS

60 ATS

61 Mitä haasteita on uusien ydinvoimalaitosten rakentamisella? ATS

62 Perinteisiä haasteita Poliittisen hyväksynnän saaminen Herkkyys poliittisen ilmapiirin ja yleisön hyväksynnän vaihteluille Ydinjätehuollon järjestelyt Jätehuoltoratkaisut keskeneräisiä useissa maissa Luvitusmenettelyjen kirjavuus Viranomaisvaatimusten harmonisointi kesken Rahoitus Huomattava taloudellinen riski ATS

63 Uusia haasteita Pula henkilöresursseista Pula komponenttien valmistuskapasiteetista Pula T&K-resursseista Lisääntyneet investointikustannukset ATS

64 Kiitos! ATS
