1 Datalehti: DSX 5000 CableAnalyzerTM kaapelitesteri DSX 5000 CableAnalyzer on kaapelitesteri parikaapelointien sertifiointiin se on osa Verisv tuoteperhettä. Versiv tuoteperhe käsittää myös kuitukaapelointien tehomittaparit, valokuitututkan (OTDR) Wi Fi analysaattori modulin. Versiv on suunniteltu vallan kumouksellisen rojx projekti pohisen testijärjestelmän ympä rille se hyödyntää Taptive käyttöliittymää. DSX CableAnalyzer parikaapelitesterin avulla voidaan testata sertifioida parikaapelointe aina 10 Gigabit Ethernet asennuksiin saakka. Testattava kaapelointi voi olla esimerkiksi Cat 5e, 6, 6A tai luokka FA mukainen. Kaapeloinnin sertifiointi on osa prosessia joka alkaa kaapelointijärjestelmän suunnittelusta päättyy sen hyväksymiseen. Mitä nopeammin tämä prosessi valmistuu, sitä kustannustehokkaampi olet saat maksun tehdystä työstä nopeammin. Valitettavasti kyseistä prosessia voi hidastaa usea eri seikka testerin väärät asetukset, väärät testirat, vianhaun eksperttien odottelu koramaan viko, testitulosten väärä tulkinta epäselvien raporttien toimittaminen asiakkaalle. rri co. ha T E.fi rojx pitää kira työmaista varmistaa, ettei ylimääräistä työtä synny. Taptive käyttöliitymän avulla asetusten teko käyttö on nopeaa vaivatonta myös vähemmän harantuneet asen nusalan ammattilaiset omaksuvat sen nopeasti pääsevät hyödyntämään monipuolisia tes tauksen vianhaun ominaisuuksia. Mittaustulosten analysointi raportointi sujuvat tutulla LinkWare tulostenhallinta ohjelmalla. Kaikki nämä ominaisuudet tekevät järjestelmästä nopeasti omaksut tavan varmistavat että projektit valmistuvat allaan samalla varmistat että saat työn laskutukseen nopeammin. Osana Versiv kaapeloinnin sertifiointituoteperhettä DSX CableAnalyzer kaapelitesteri sertifioi tarkasti luotettavasti. Kaapelointiurakoissa on tyypillisesti useita asentaryhmiä, useita kaapelityyppejä useita eri testivaatimuksia. Kannattavuus kärsii virheistä helposti. DSX sertifioi parikaapeloinnin, täyttää standardien vaatimukset mukaanlukien Level V tarkkuuden tekee projekteista helpommin hallittavia saa ne valmistumaan allaan. Sitä ei ole tarkoitettu vain eksperttien tai projektipäälliköiden käyttöön. Riippumatta osaamistasosta kaikki käyttäjät voivat hyötyä sen tuomista eduista useiden samanaikaisesti käynnissä olevien työmaiden testauksessa sertifioinnissa. Lyömättömiä ominaisuuksia: Versivin käyttäjät saavat enemmän aikaan kuin millään aiemmalla kaapelitesterillä, sillä se nopeuttaa useita eri työvaiheita. rojx projektinhallintajärjestelmä helpottaa töitä aina alkuasetuksien tekemisestä kaapelointijärjestelmän hyväksyntään asti. Se ehkäisee päällekkäisiä töitä varmistaa että testit tehdään oikein aina, myös ensimmäisellä kerralla. Taptive käyttöliittymän avulla asetusten teko, tulosten tutkiminen käyttö on kaikille helppoa. LinkWare tulostenhallintaohjelmalla voidaan analysoida tuloksia tuottaa ammattilaistason raportit vaivattomasti. DSX:n oiva diagnostiikka lyhentää kaapelointivikojen koramiseen kuluvaa aikaa koska se osoittaa viallisen osan kaapeloinnista. Suorituskyky: Cat 6A testin suoritusaika on 10 sekuntia. DSX näyttää graafisesti vikapaikan etäisyyden vikaan, myös ylikuulumisen osalta. Tämä lyhentää vianhakuun kuluvaa aikaa. Jopa testin tulokset, mukaanlukien grafiikka Kapasitiivisen kosketusherkän näytön avulla testerin asetukset, kaapelityypin valinta, testistandardin testiparametrien valinnat sujuvat nopeasti.

2 Standardit: rric. o Täyttää ehdotetun ISO (IEC WG9 Standard IEC ) standardin Level V tarkkuusvaatimukset 1000 MHz saakka. Tukee täysin impedanssitasapainon standarde joita edellytetään oer over Ethernet sovelluksissa (oe) IEC & , IEEE 802.3af, IEEE 802.3at, ANSI/TIA/EIA 568 C.2 Tulevan sukupolven standardiehdotukset IEEE 802.3, TIA TR42.7 Versiv runko täyttää nykyiset huomisen vaatimukset Sähköisesti keskitetty testiliitin täyttää ehdotetun ISO (IEC WG9 Standard IEC ) Level V tarkkuusvaatimukset 1000 MHz saakka itse testerin runko on suunniteltu helposti päivitettäväksi. DSX 5000 CableAnalyzer testeri testaa sertifioi 10 Gigabit Ethernet asennukset myös Cat 5e, Cat 6, Cat 6A luokka FA kaapelointijärjestelmät voidaan testata standardien mukaisesti. Sähköisesti keskitetty testiliitin takaa IEC:n Level V tarkkuuden. Tämän vaatimuksen IEC esitti jotta kentällä tehtävät luokka FA, 1000MHz testit pystytään luotettavasti tekemään. DSX ylittää IEC Level V vaatimukset selvästi siten voit olla varma, että mittaustulokset ovat luotettavia, sillä suorituskykyisissä kaapelointijärjestelmissä kuten Cat6A mittaustulosten on oltava tarkempia kuin aiemmin. Aiemmin monimutkaiseksi koettu Alien Crosstalk mittaus linkkien yksinkertaisemmaksi, sillä sen mittauselektroniikka on integroitu 10GBASE T parikaapelimoduleihin. välillä on tehty paljon DSX on ensimmäinen kaapelitesteri joka tukee impedanssitasapainon mittauksia (balance measurements) mukaan lukien sigaalikonversion vaimennus (Transverse Conversion Loss TCL) kaukopään signaalikonversion vaimennus (Equal Level Transverse Conversion Transfer Loss ELTCTL). TCL ELTCTL ovat kaapelointistandardeissa tärkeitä mittauksia. Ne määrittelevät vähimmäisvaatimukset tasapainolle joka on avainominaisuus häiriöiden/kohinan eliminoimisessa. Teollisuuden tietoverkkojen käyttäjät ovat erityisen kiinnostuneita tästä parametrista sillä se auttaa määrittämään elektromagneettista häiriötä (electromagnetic interference) (EMI). Fluke Netorksin DSX 5000 CableAnalyzer kaapelitesteri täyttää Intertek (ETL) sertifioinnin IEC vaatimusten mukaisesti tarkkuusluokkaan IV, (accuracy Level IV,) starndardiehdotus tarkkuusluokkaan V, (accuracy Level V) ANSI/TIA 1152 vaatimusten mukaisesti tarkkuusluokkaan Level IIIe. TLC kuvaa ELTCTL kuvaa

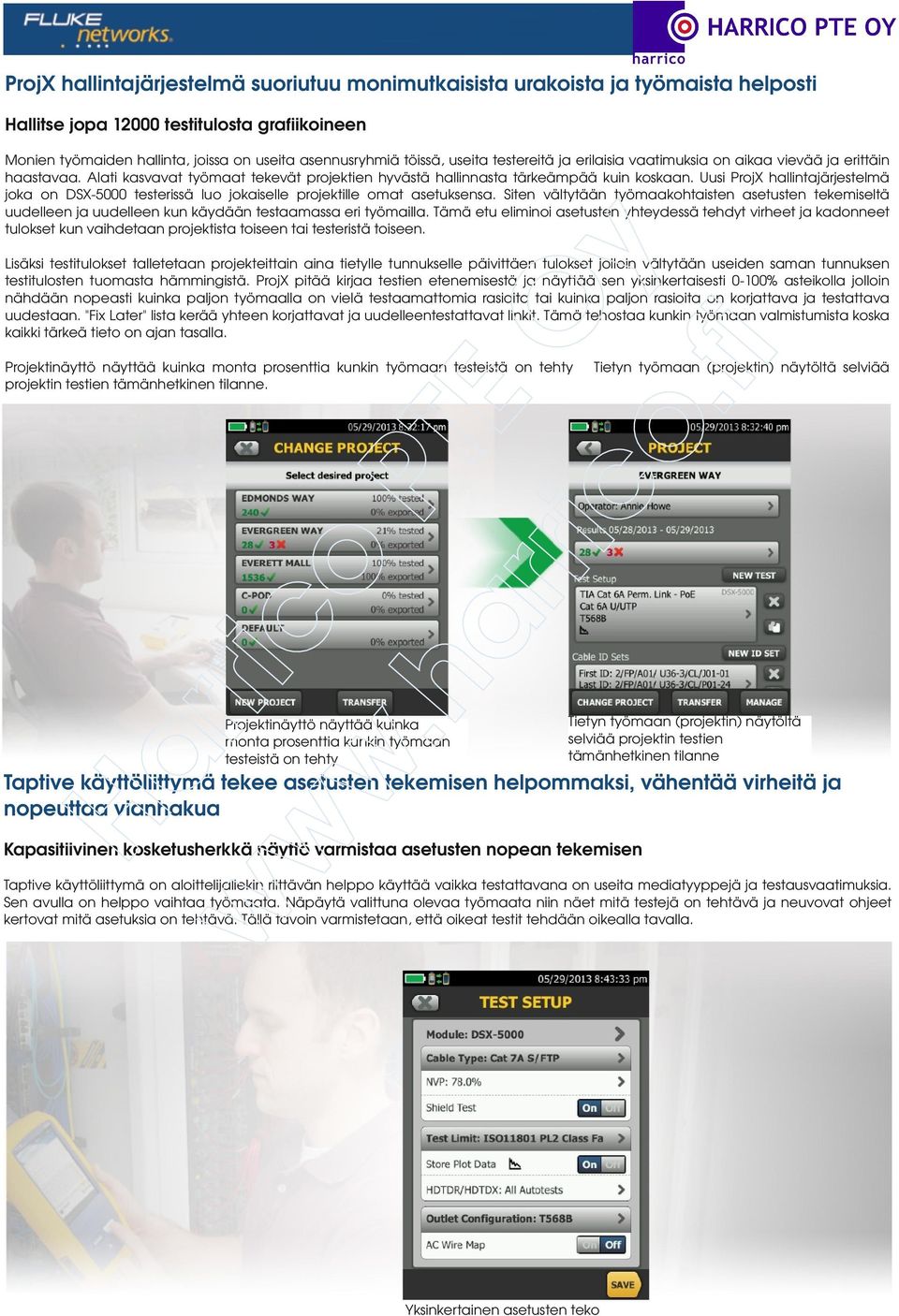

3 rojx hallintajärjestelmä suoriutuu monimutkaisista urakoista työmaista helposti llitse jopa testitulosta grafiikoineen rric o. Monien työmaiden hallinta, joissa on useita asennusryhmiä töissä, useita testereitä erilaisia vaatimuksia on aikaa vievää erittäin haastavaa. Alati kasvavat työmaat tekevät projektien hyvästä hallinnasta tärkeämpää kuin koskaan. Uusi rojx hallintajärjestelmä joka on DSX 5000 testerissä luo jokaiselle projektille omat asetuksensa. Siten vältytään työmaakohtaisten asetusten tekemiseltä uudelleen uudelleen kun käydään testaamassa eri työmailla. Tämä etu eliminoi asetusten yhteydessä tehdyt virheet kadonneet tulokset kun vaihdetaan projektista toiseen tai testeristä toiseen. Lisäksi testitulokset talletetaan projekteittain aina tietylle tunnukselle päivittäen tulokset jolloin vältytään useiden saman tunnuksen testitulosten tuomasta hämmingistä. rojx pitää kira testien etenemisestä näyttää sen yksinkertaisesti 0 100% asteikolla jolloin nähdään nopeasti kuinka paljon työmaalla on vielä testaamattomia rasioita tai kuinka paljon rasioita on korttava testattava uudestaan. "Fix Later" lista kerää yhteen korttavat uudelleentestattavat linkit. Tämä tehostaa kunkin työmaan valmistumista koska kaikki tärkeä tieto on an tasalla. rojektinäyttö näyttää kuinka monta prosenttia kunkin työmaan testeistä on tehty projektin testien tämänhetkinen tilanne. rojektinäyttö näyttää kuinka monta prosenttia kunkin työmaan testeistä on tehty Tietyn työmaan (projektin) näytöltä selviää Tietyn työmaan (projektin) näytöltä selviää projektin testien tämänhetkinen tilanne Taptive käyttöliittymä tekee asetusten tekemisen helpommaksi, vähentää virheitä nopeuttaa vianhakua Kapasitiivinen kosketusherkkä näyttö varmistaa asetusten nopean tekemisen Taptive käyttöliittymä on aloittelillekin riittävän helppo käyttää vaikka testattavana on useita mediatyyppejä testausvaatimuksia. Sen avulla on helppo vaihtaa työmaata. Näpäytä valittuna olevaa työmaata niin näet mitä testejä on tehtävä neuvovat ohjeet kertovat mitä asetuksia on tehtävä. Tällä tavoin varmistetaan, että oikeat testit tehdään oikealla tavalla. Yksinkertainen asetusten teko

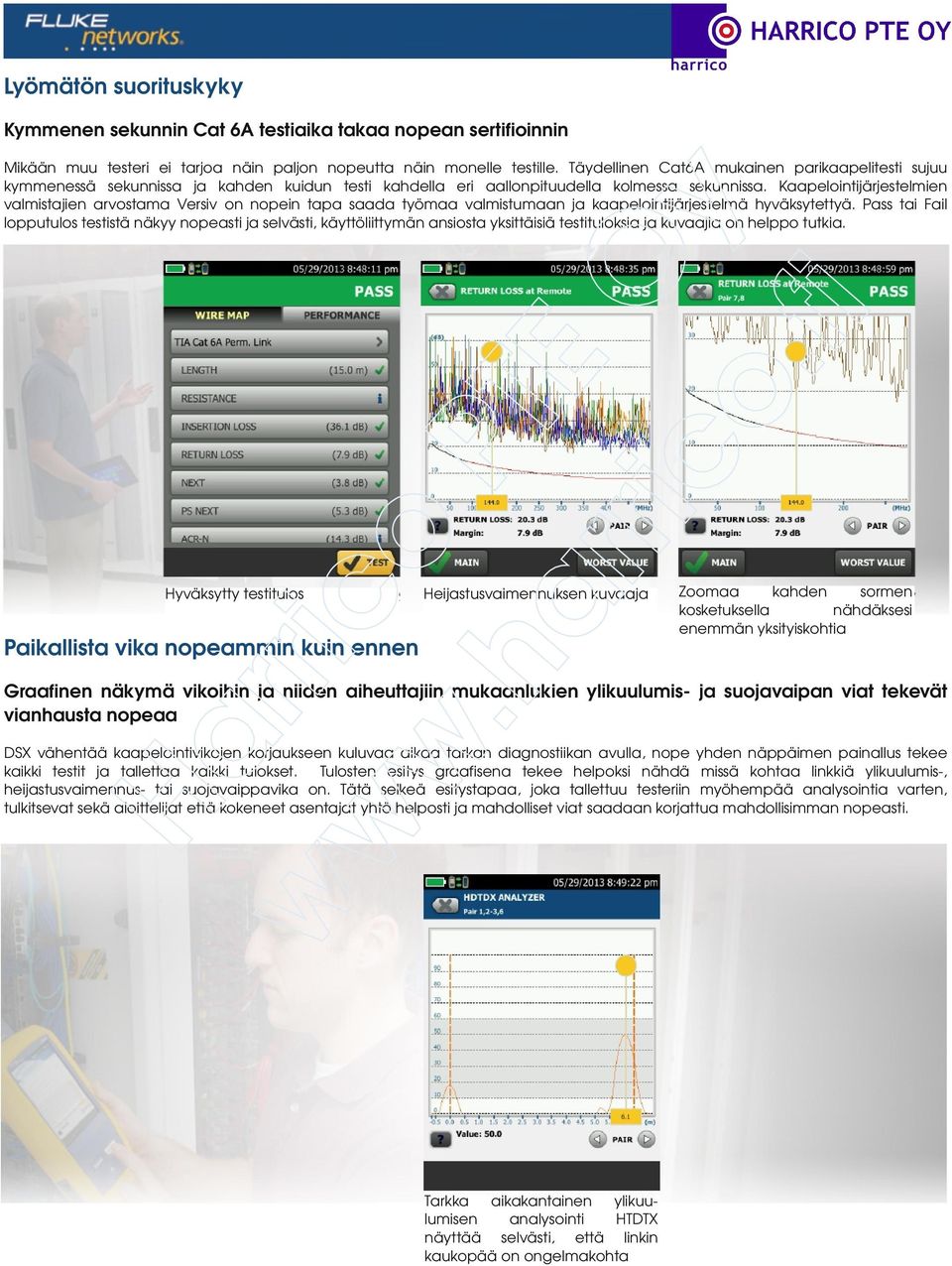

4 Lyömätön suorituskyky Kymmenen sekunnin Cat 6A testiaika takaa nopean sertifioinnin co. Mikään muu testeri ei tarjoa näin paljon nopeutta näin monelle testille. Täydellinen Cat6A mukainen parikaapelitesti sujuu kymmenessä sekunnissa kahden kuidun testi kahdella eri aallonpituudella kolmessa sekunnissa. Kaapelointijärjestelmien valmistajien arvostama Versiv on nopein tapa saada työmaa valmistumaan kaapelointijärjestelmä hyväksytettyä. ass tai Fail lopputulos testistä näkyy nopeasti selvästi, käyttöliittymän ansiosta yksittäisiä testituloksia kuvaajia on helppo tutkia. Hyväksytty testitulos Heistusvaimennuksen kuvaa Zoomaa kahden sormen kosketuksella nähdäksesi enemmän yksityiskohtia rri aikallista vika nopeammin kuin ennen Graafinen näkymä vikoihin niiden aiheuttajiin mukaanlukien ylikuulumis suovaipan viat tekevät vianhausta nopeaa DSX vähentää kaapelointivikojen korukseen kuluvaa aikaa tarkan diagnostiikan avulla, nope yhden näppäimen painallus tekee kaikki testit tallettaa kaikki tulokset. Tulosten esitys graafisena tekee helpoksi nähdä missä kohtaa linkkiä ylikuulumis, heistusvaimennus tai suovaippavika on. Tätä selkeä esitystapaa, joka tallettuu testeriin myöhempää analysointia varten, tulkitsevat sekä aloittelit että kokeneet asentat yhtö helposti mahdolliset viat saadaan korttua mahdollisimman nopeasti. Tarkka aikakantainen ylikuu lumisen analysointi HTDTX näyttää selvästi, että linkin kaukopää on ongelmakohta

5 Suovaipan johtavuuden testi on tyypillisesti ollut resistanssimittaus ilman tietoa vikojen siinnista. DSX CableAnalyzer on ensimmäinen työmailla käytettävä testeri joka käyttää patentoitua impedanssimittausta suovaipan testaamiseen katkoksen paikallistamiseen. Tämä on erityisen tärkeää konesaliympäristöissä. rric o. Muut testerit näyttävät, että suovaippa on kytketty vaikkei se olisikaan sillä räkit on maadoitettu samaan pisteeseen jolloin normaali johtavuusmittaus näyttää, että kaikki on kunnossa. Johtavuusmittaus ei myöskään kerro katkoksen paikkaa josta korus kannattaisi aloittaa. DSX 5000 testaa suovaipan läpikotaisin ilmoittaa että vaippaa ei ole kytketty, vaikka maadoituksen takia johtavuusmittaus näyttäisi vaipan olevan kytketty. DSX 5000:lla näet myös etäisyyden vaipan vikaan. arikytkentä näyttää vikakohtaan, oikosulkuun (Wiremap) etäisyyden katkokseen LinkWare ohjelmisto testitulosten hallintaan LinkWare testitulosten hallintaohjelmisto on monipuolinen suosittu. DSX 5000 CableAnalyzer käyttäjät pääsevät helposti käsiksi rojx tietoihin, luoda raportte päivittää testerien ohjelmistot. Raporttipohjiin voidaan liittää yrityksen oma logo hyvän ulkoasun varmistamiseksi. Koska LinkWare tukee lähes kaikkia Fluke Netorksin kupari kuitutestereitä, on käyttäjillä vain yksi raportointiohjelmisto opeteltavana. LinkWare stats, LinkWaren statistiikkaoption avulla näet koko kaapelointijärjestelmäsi kunnon, et vain erillisiä raportte. Se analysoi muokkaa LinkWareen tuotu testituloksia taulukoiksi kuvaajiksi joista selviää kaapelointijäjestelmän suorituskyky; kaikki tärkeä tieto kompaktissa graafisessa muodossa joista voi helposti tarkistaa testimarginaalit havaita enemmän tutkimista edellyttävät asiat. LinkWare raportti LinkWare Stats tekee yhteenvedon työmaan mittaustuloksista. LinkWaren uudet versiot ovat aina alaspäin yhteensopivia edellisen version kanssa, joten päivitys on helppoa voit yhdistää eri testerien tuloksia yhteen testiraporttiin.

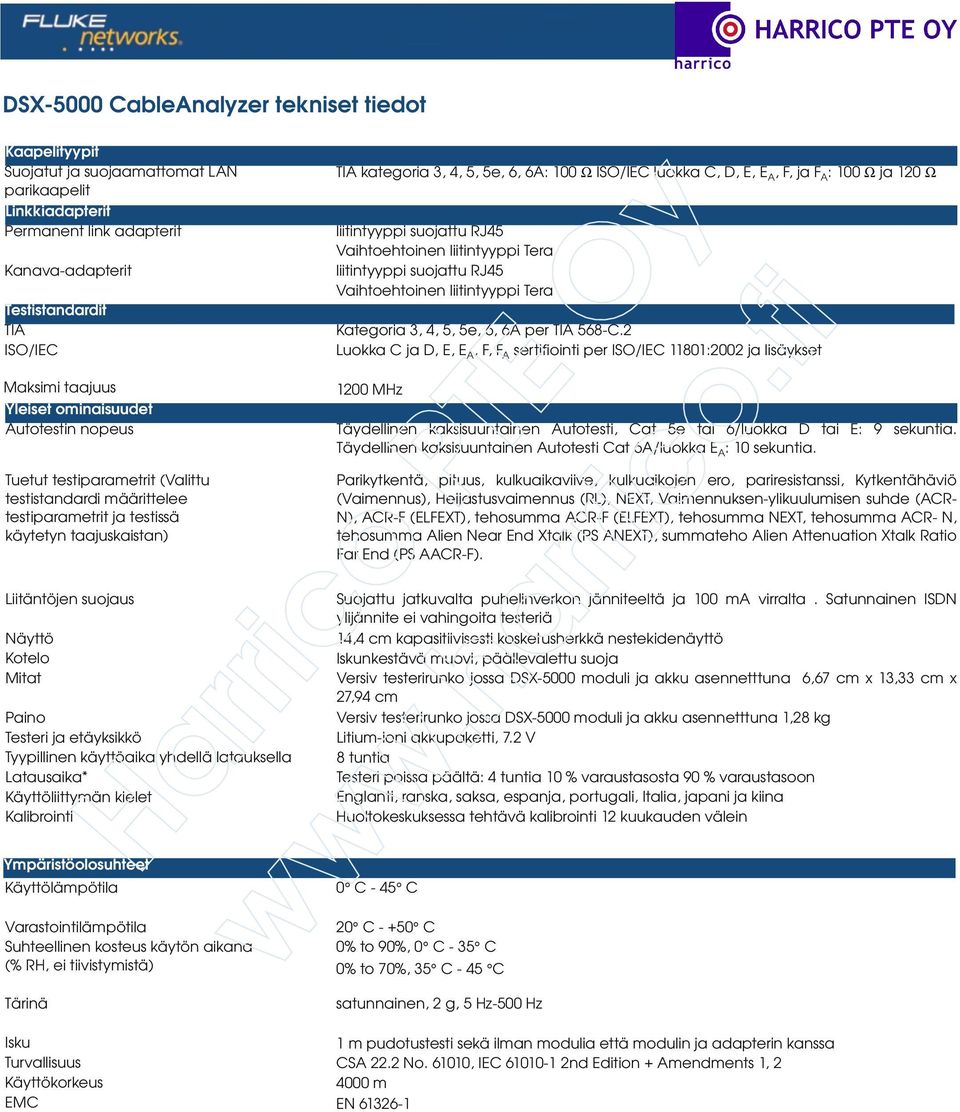

6 DSX 5000 CableAnalyzer tekniset tiedot TIA kategoria 3, 4, 5, 5e, 6, 6A: 100 Ω ISO/IEC luokka C, D, E, EA, F, FA: 100 Ω 120 Ω rric. o Kaapelityypit Suotut suoamattomat LAN parikaapelit Linkkiadapterit ermanent link adapterit Kanava adapterit Testistandardit TIA ISO/IEC liitintyyppi suottu RJ45 Vaihtoehtoinen liitintyyppi Tera liitintyyppi suottu RJ45 Vaihtoehtoinen liitintyyppi Tera Kategoria 3, 4, 5, 5e, 6, 6A per TIA 568 C.2 Luokka C D, E, EA, F, FA sertifiointi per ISO/IEC 11801:2002 lisäykset Maksimi taajuus Yleiset ominaisuudet Autotestin nopeus 1200 MHz Tuetut testiparametrit (Valittu testistandardi määrittelee testiparametrit testissä käytetyn taajuskaistan) arikytkentä, pituus, kulkuaikaviive, kulkuaikojen ero, pariresistanssi, Kytkentähäviö (Vaimennus), Heistusvaimennus (RL), NEXT, Vaimennuksen ylikuulumisen suhde (ACR N), ACR F (ELFEXT), tehosumma ACR F (ELFEXT), tehosumma NEXT, tehosumma ACR N, tehosumma Alien Near End Xtalk (S ANEXT), summateho Alien Attenuation Xtalk Ratio Far End (S AACR F). Liitäntöjen suous Suottu tkuvalta puhelinverkon jänniteeltä 100 ma virralta. Satunnainen ISDN ylijännite ei vahingoita testeriä 14,4 cm kapasitiivisesti kosketusherkkä nestekidenäyttö Iskunkestävä muovi, päällevalettu suo Versiv testerirunko jossa DSX 5000 moduli akku asennetttuna 6,67 cm x 13,33 cm x 27,94 cm Versiv testerirunko jossa DSX 5000 moduli akku asennetttuna 1,28 kg Litium ioni akkupaketti, 7.2 V 8 tuntia Testeri poissa päältä: 4 tuntia 10 % varaustasosta 90 % varaustasoon Englanti, ranska, saksa, espan, portugali, Italia, pani kiina Huoltokeskuksessa tehtävä kalibrointi 12 kuukauden välein Näyttö Kotelo Mitat aino Testeri etäyksikkö Tyypillinen käyttöaika yhdellä latauksella Latausaika* Käyttöliittymän kielet Kalibrointi Täydellinen kaksisuuntainen Autotesti, Cat 5e tai 6/luokka D tai E: 9 sekuntia. Täydellinen kaksisuuntainen Autotesti Cat 6A/luokka EA: 10 sekuntia. Ympäristöolosuhteet Käyttölämpötila 0 C 45 C Varastointilämpötila Suhteellinen kosteus käytön aikana (% RH, ei tiivistymistä) 20 C +50 C 0% to 90%, 0 C 35 C 0% to 70%, 35 C 45 C Tärinä satunnainen, 2 g, 5 Hz 500 Hz Isku Turvallisuus Käyttökorkeus EMC 1 m pudotustesti sekä ilman modulia että modulin adapterin kanssa CSA 22.2 No , IEC nd Edition + Amendments 1, m EN

7 Tilauskoodit Malli Kuvaus DSX 5000 DSX 5000 kaapelitesteri DSX 5000Qi DSX 5000 kaapelitesteri, OLTS yksi monimuotomodulit videomikroskooppi DSX 5000QOi DSX 5000 kaapelitesteri, OLTS yksi monimuotomodulit, OTDR videomikroskooppi DSX 5000 kaapelitesteri, OLTS monimuotomodulit videomikroskooppi tutkamoduli rric o. DSX 5000Mi Quad DSX 5000NTB DSX 5000 kaapelitesteri, OLTS yksi monimuotomodulit, OTDR Quad tutkamoduli OneTouch LAN/WLAN analysaattorimoduli DSX ADD R DSX 5000 Add on kitti, 2 kpl kaapelitesterimoduleita 1 kpl etäyksikkö DSX CF Q ADD R DSX OF Q ADD DSX 5000 Add on kitti, 2 kpl kaapelitesterimoduleita OLTS yksi monimuotomodulit 1 kpl etäyksikkö DSX 5000 Add on kitti, 2 kpl kaapelitesterimoduleita,, OTDR Quad tutkamoduli 1 kpl etäyksikkö DSX ADD 2 kpl kaapelitesterimoduleita DSX 5000/GLD DSX 5000 kaapelitesteri Gold sopimus 1 vuodeksi DSX 5000Qi/GLD DSX 5000 kaapelitesteri, OLTS yksi monimuotomodulit videomikroskooppi Gold sopimus 1 vuodeksi DSX 5000 kaapelitesteri, OLTS yksi monimuotomodulit, OTDR Quad tutkamoduli videomikroskooppi Gold sopimus 1 vuodeksi DSX 5000QOi/GLD DSX 5000Mi/GLD DSX 5000 kaapelitesteri, OLTS monimuotomodulit videomikroskooppi Gold sopimus 1 vuodeksi DSX 5000NTB/GLD DSX 5000 kaapelitesteri, OLTS yksi monimuotomodulit, OTDR Quad tutkamoduli OneTouch LAN/WLAN analysaattorimoduli Gold sopimus 1 vuodeksi DSX LA004S DSX Cat 6A/luokka EA permanent link sar DSX LA011S DSX TERA CAT 7A/luokka FA permanent link sar DSX CHA004S DSX Cat 6A/luokka EA kanava sar DSX CHA011S DSX TERA Cat 7/luokka FA kanava sar VERSIV TSET VERSIV kuuloke/mikrofonit VERSIV BATTERY VERSIV akku VERSIV ACUN VERSIV verkkolaite/laturi Gold sopimukset Malli Kuvaus GLD DSX 5000 Gold sopimus 1 vuodeksi DSX kaapelitesterille GLD DSX 5000Qi Gold sopimus 1 vuodeksi DSX kaapelitesterille jossa mukana myös yksi monimuoto OLTS modulit videomikroskooppi GLD DSX 5000QOi Gold sopimus 1 vuodeksi DSX kaapelitesterille jossa mukana myös yksi monimuoto OLTS modulit tutkamoduli videomikroskooppi GLD DSX Mi Gold sopimus 1 vuodeksi DSX kaapelitesterille jossa mukana myös monimuoto OLTS modulit videomikroskooppi GLD DSX NTB Gold sopimus 1 vuodeksi DSX 5000 kaapelitesterille, mukana OLTS yksi monimuotomodulit, OTDR Quad tutkamoduli OneTouch LAN/WLAN analysaattorimoduli Fluke Netorks toimittasi: rrico TE Oy Nuimiestentie 3B Helsinki.harrico.fi info@harrico.fi
