1 hyvä sisäilma vanhaankin Taloon ilmanvaihto peruskorjauksessa

2 vallox IlmanvaIhToJÄrJesTelmÄ IlmanvaIhdon nykyaikaistaminen on TÄrKeÄ osa PerusKorJausTa Älykkäällä ja energiatehokkaalla ilmanvaihdolla turvaat tärkeimmän investointisi oman kotisi. Ilmanvaihdon nykyaikaistaminen on tärkeä osa peruskorjausta. Perinteisen talon lämmitysenergian kulutuksesta lähes puolet johtuu ilmanvaihdosta. siksi ilmanvaihtojärjestelmän energiatehokkuus on tärkeä tekijä matalaenergiarakentamisessa. TehoKas IlmanvaIhTo suojelee KosTeudelTa Kahden henkilön nukkuessa seitsemän tunnin yöunet, he hikoilevat ja hengittävät noin 7,5 8 desilitraa kosteutta ja noin litraa hiilidioksidia. He myös lämmittävät huoneilmaa noin W/tunnissa. Lämmitysjärjestelmän saneerauksen, lisäeristyksen tai ikkunoiden uusimisen yhteydessä rakennuksen tiiviys paranee ja ilmavuodot pienenevät. Siksi on erityisen tärkeää nykyaikastaa ilmanvaihtojärjestelmä sellaiseksi, että se tukee niitä energiansäästöpyrkimyksiä, joita saneerauksella tavoitellaan, eikä säästöä tehdä sisäilman laadun tai rakenteiden terveyden kustannuksella. Puutteellisen ilmanvaihdon seuraukseia ovat rakenteiden kostuminen ja homevauriot. miksi laadukas IlmanvaIhTo on TÄrKeÄÄ: Jos sisäilman kosteuspitoisuus nousee liian korkeaksi, kosteus tiivistyy ikkunoihin tai kylmän ulkoseinän rakenteisiin. Kostuneet rakenteet ovat kasvualustoja mikrobeille ja homesienille, jotka ennen pitkää vaurioittavat rakenteita. Yli 80 % suhteellisessa kosteudessa ja normaalissa huoneenlämmössä kasvavat lähes kaikki sienirihmastot. Tehokas ilmanvaihto Vallox-laitteella poistaa hiilidioksidi- ja kosteuskuorman sekä käryt ja hajut suoraan ulos. Turvallinen levylämmönvaihdin ei sekoita poistoilman epäpuhtauksia ulkoa tulevaan raikkaaseen ilmaan. Ruoanlaitto, astianpesu, peseytyminen, saunominen, pyykinpesu ja hengittäminen tuottavat kosteutta, käryjä ja hajuja, jotka ilmanvaihto poistaa. Alhainen happipitoisuus aiheuttaa päänsärkyä ja väsymystä. Tehokkaan ilmanvaihdon ansiosta hiilidioksiditaso pysyy riittävän alhaisena. Rakennus- ja sisustusmateriaalien aiheuttamat päästöt poistuvat sisäilmasta. Vallox-ilmanvaihtolaite mittaa automaattisesti ilman laatua ja tuo puhdasta, suodatettua sekä sopivan lämpöistä ilmaa oleskelutiloihin. Jo kahden hengen normaalit yöunet tuottavat huoneilmaan suuren kosteus- ja hiilidioksidikuorman. Korkea kosteustaso on otollinen homeiden ja mikrobien kasvulle. Puhtaassa sisäilmassa voivat hyvin niin asukkaat kuin asunnon rakenteetkin. Lämmityskaudella suositeltava sisäilman kosteuspitoisuus on %. Tämän ylitse menevissä lukemissa rakenteisiin tiivistyy liiallista kosteutta, joka saa aikaan homekasvustoa rakenteisiin. 2

3 POISTOILMAN LÄMMÖNTALTEENOTON VUOSIHYÖTYSUHDELUOKKA a-luokan IlmanvaIhTo myös saneeraukseen Teholtaan keskisuuren asunnon hiljainen matalaenergiailmanvaihtokone Sopii takavuosien yleisimmän asuntojen ilmanvaihtokoneen MUH-ilmavan tilalle. Kanavayhteet ovat samat kuin vuosien aikana valmistetuissa MUH-Ilmava, Ilmava 100 ja 120 laitteissa. vallox IlmanvaIhdon lisävarusteet saneeraus Vallox 121 on saanut VTT:n A-luokan sertifi kaatin lämmöntalteenotossa. Korkean hyötysuhteen ristivastavirtakenno hyödyntää yli 70 % poistoilman lämpöenergiasta ja siirtää sen tuloilmaan. Tuloilman jälkilämmitys on lähes tarpeetonta. Integroidut tasavirtapuhaltimet kuluttavat sähköä jopa puolet vähemmän kuin vaihtovirtapuhaltimet. Vallox 121 SE:n Digit SED -ohjausautomatiikka mahdollistaa automaattisen säädön. Vallox 121 MC:tä voi ohjata myös liesikuvulla tai erillisellä SC-kytkimellä. A+ Vallox 121SE Vallox 121MC 3

4 Vallox 110 helposti asennettavat KanavaT vallox Blue sky -IlmanJaKoJÄrJesTelmÄ Vallox BlueSky on taipuisa, ääntä vaimentava ja hygieeninen ilmanvaihdon kanavajärjestelmä. Kanavan voi sijoittaa pienen kokonsa ja taipuisuutensa ansiosta hankaliinkin tiloihin. Putken kaksoisrakenne takaa pienen painehäviön ja kaikki osat voidaan yhdistää kätevällä pikalukituksella. Asennuksen nopeus ja vähäinen kanavaosien tarve tekevät Vallox BlueSky -kanavasta edullisen ratkaisun sekä uudisrakennukseen että saneeraukseen. mahtuu pieneen tilaan ulkohalkaisija Ø 75 mm voidaan asentaa kokonaan lämpimiin tiloihin ilman suuria kotelointeja hygieeninen ja helppo puhdistaa M1 puhtausluokka sileä, antistaattinen ja mikrobisuojattu sisäpinta nopea asentaa taipuisa kanava helpot pikaliitokset ei poraamista ja niittaamista kanavaa voidaan jatkaa pikaliittimillä pieni materiaalihukka ei yleensä vaadi lisäeristystä asennettaessa puhallusvillaeristeeseen tai höyrysulun alapuolelle Peruskorjaustalo Huoneistoala 120 m² Kerrosala 140 m² BlueSky -ilmajakojärjestelmän suunnittelussa tulee noudattaa Suomen rakentamismääräyskokoelman osien D2, E1, E7 ja C1 määräyksiä. 3 3 OR = Ovirako: Huoneet joihin ilmaa tuodaan mm Huoneet joista poistetaan ilmaa n. 10 mm Saunan pesuhuoneen ja asunnon välisessä ovessa 20 mm 4

5 POISTOILMAN LÄMMÖNTALTEENOTON VUOSIHYÖTYSUHDELUOKKA IlmanvaIhdon saneeraus Vallox 110 MV A+ 3 ALASLASKU 200 mm ALASLASKU 100 mm HIILIDIOKSIDIANTURI KOSTEUSANTURI ÄÄNENVAIMENNIN Talossa aikaisemmin ollut painovoimainen ilmanvaihto sanerattiin nykyaikaiseksi matalaenergiailmanvaihdoksi. Matala ullakkotila ei mahdollistanut ilmanvaihtokanavien asentamista perinteisellä tavalla. Uusi Vallox BlueSky -ilmanjaköjärjestelmä, joka perustuu pienikokoiseen taipuisaan ilmanvaihtokanavaan, asennettiin pääosin eteistilan seinille. Kanavat koteloitiin ja koteloiden alapintaan asennettiin lsävalaistus. Kanavien asennus sisätiloihin poisti myös kanavien lämpöeristämisen tarpeen. MV Ilmanvaihtokoneeksi valittiin Vallox 110 MV, joka asennettiin pukuhuoneeseen saunatilojen läheisyyteen. Kone on varustettu elektronisella My Vallox Control -ohjausjärjestelmällä, joka mahdollistaa automaattisen, ilman kosteuspitoisuuteen perustuvan, ilmanvaihdon tehon säädön. eristys Tulo- ja poistoilmakanavia ei tarvitse eristää höyrysulun alapuolella. Ulko- ja jäteilmakanava eristetään höyrysulun alapuolella 19 mm solumuovilla ja höyrysulun yläpuolella 50 mm villalla (ei höyrytiivistä pintaa). 5

6 POISTOILMAN LÄMMÖNTALTEENOTON VUOSIHYÖTYSUHDELUOKKA 50-luvun rintamamiestalo A luvun rintamamiestalon IlmanvaIhTosaneeraus Vallox 110 MV vallox 110 mv Talon Ikkunat, ulko-ovet, keittiö ja saunaosasto uusittiin. Kellarin tilalle rakennettiin yhdistetty takkahuone ja kuntoilutila. Koska peruskorjauksen jälkeen rakennuksen tiiviys parani oleellisesti, painovoimainen ilmanvaihtojärjestelmä vaihdettiin koneelliseen tulo/ poisto -järjestelmään. Poikittaiset ilmanvaihtokanavoinnit tehtiin lähes kokonaan kellaritilassa ja asuintiloihin tarvittiin pystynousujen lisäksi vain muutama lyhyt vaakakanava, jotka oli helppo koteloida näkymättömiin. Jäteilman ulospuhallus tapahtuu kellarin seinän kautta ulos. Ilmanvaihtokoneeksi valittiin Vallox 110 MV, joka asennettiin kellariin saunatilojen läheisyyteen. Kone on varustettu elektronisella My Vallox Control -ohjausjärjestelmällä, joka mahdollistaa automaattisen, ilman kosteuspitoisuuteen perustuvan ilmanvaihdon tehon säädön. A+ luokan matalaenergiailmanvaihtoon kerros- ja rivitaloasuntoihin ja pieniin omakotitaloihin. Max 170 m 2 Ohjaus: My Vallox Control. Ympäristöministeriön asetus 4/13 rakennuksen energiatehokkuuden parantamisesta korjaus- ja muutostöissä Rakennushankkeeseen ryhtyvän on rakennuksen vaipan tai sen merkittävän osan lisälämmöneristämisen tai ilmanpitävyyden parantamisen taikka ikkunoiden uusimisen tai niiden energiatehokkuuden parantamisen yhteydessä tai ilmanvaihtoa parantavien toimenpiteiden jälkeen todennettavasti varmistettava lämmitys- ja ilmanvaihtojärjestelmän oikea ja energiatehokas toiminta sekä tehtävä tarpeellisin osin taloteknisten järjestelmien tasapainotus ja säätö. 6

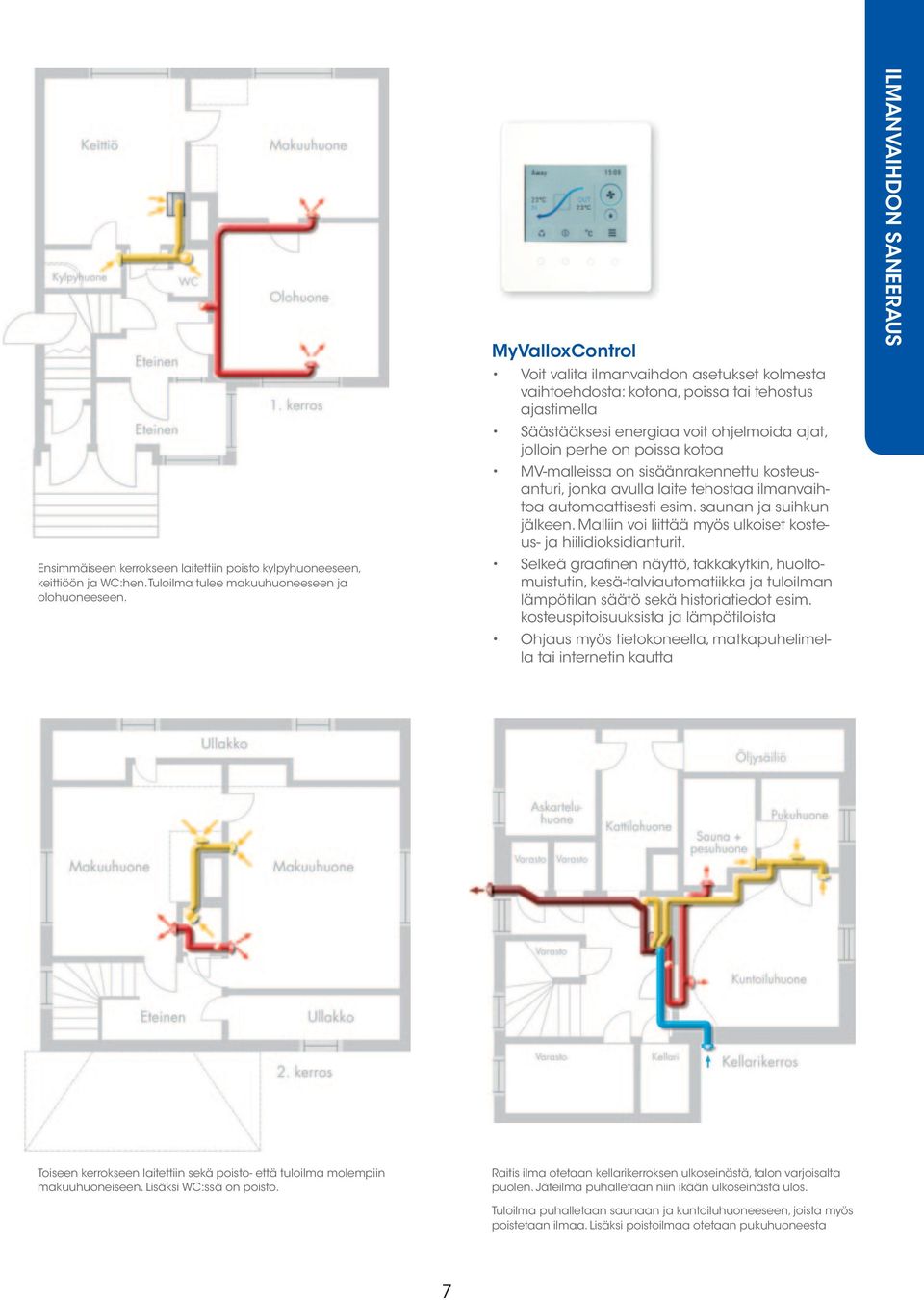

7 Ensimmäiseen kerrokseen laitettiin poisto kylpyhuoneeseen, keittiöön ja WC:hen. Tuloilma tulee makuuhuoneeseen ja olohuoneeseen. myvalloxcontrol Voit valita ilmanvaihdon asetukset kolmesta vaihtoehdosta: kotona, poissa tai tehostus ajastimella Säästääksesi energiaa voit ohjelmoida ajat, jolloin perhe on poissa kotoa MV-malleissa on sisäänrakennettu kosteusanturi, jonka avulla laite tehostaa ilmanvaihtoa automaattisesti esim. saunan ja suihkun jälkeen. Malliin voi liittää myös ulkoiset kosteus- ja hiilidioksidianturit. Selkeä graafi nen näyttö, takkakytkin, huoltomuistutin, kesä-talviautomatiikka ja tuloilman lämpötilan säätö sekä historiatiedot esim. kosteuspitoisuuksista ja lämpötiloista Ohjaus myös tietokoneella, matkapuhelimella tai internetin kautta IlmanvaIhdon saneeraus Toiseen kerrokseen laitettiin sekä poisto- että tuloilma molempiin makuuhuoneiseen. Lisäksi WC:ssä on poisto. Raitis ilma otetaan kellarikerroksen ulkoseinästä, talon varjoisalta puolen. Jäteilma puhalletaan niin ikään ulkoseinästä ulos. Tuloilma puhalletaan saunaan ja kuntoiluhuoneeseen, joista myös poistetaan ilmaa. Lisäksi poistoilmaa otetaan pukuhuoneesta 7

8 POISTOILMAN LÄMMÖNTALTEENOTON VUOSIHYÖTYSUHDELUOKKA 60-luvun omakotitalo PerusKorJaus 1960-luvulla Vallox A+ 096MC rakennettuun omakotitalooon Talon huonejärjestys ei ollut ostajien toiveiden mukainen ja asumiskosteuden todettiin tiivistyvän ikkunoihin. Huonejärjestystä muutettiin ja samalla rakennettiin tulo/poistoilmanvaihto lämmöntalteenotolla. 60-luvulla rakennettu talo on usein pulpettikattoinen, jossa ullakkotilaa ei ole. Ilmanvaihdon kanaviston rakentaminen ullakkotilaan oli mahdotonta kattoa rikkomatta. Ilmanvaihdon vaatimat kanavat sijoitettiin kaikki sisätiloihin ja koteloitiin. Tässä ratkaisussa myös kanaviston eristämistarve jäi hyvin vähäiseksi. suunnittelijalla ja rakentajalla on halu ratkaista kanaviston asennusreitit. Kaikki tulo- ja poistokanavat asennettiin lämpimään huonetilaan ja suurin osa niistä asennettiin käytävätilan katonrajaan molemmille sivustoille, kuten valokuvat osoittavat. Kanavistot verhoiltiin sisustukseen soveltuviksi rakennuslevyin ja -listoin. Samalla periaatteella asennettiin keittiön liesikuvun, sauna- ja pesutilojen sekä WC:n että pukuhuoneen poistokanavat. vallox 096 mc A+ luokan matalaenergiailmanvaihtoon kerros- ja rivitaloasuntoihin ja pieniin omakotitaloihin. Max 130 m 2. Ohjaus SC-ohjaimella, ProControlohjaimella tai liesikuvulla. Kaikkien tulo- ja poistokanavien kulkiessa lämpimässä huonetilassa, ei niiden ympärillä tarvita lämpöeristystä, mikä pienentää tilantarvetta ja asennuskustannuksia. Kuten suunnitelmastakin selviää, on tässä talossa ilmanvaihdon peruskorjaus erittäin yksinkertainen suorittaa, kunhan Ilmanvaihtokone Vallox 096 MC asennettiin vaatehuoneeseen ja sen yläpuolelle vaimennin. Ulkoilma otettiin varjoisalta pohjoissivulta ja jäteilma kanavoitiin suoraan katolle kattoläpiviennillä. Ilmanvaihtokonetta ohjataan esimerkiksi erillisellä SC-ohjaimella. 8

9 Keittiön kärynpoisto + SC-säädin Ilmanvaihtokone Vallox 096 MC asennettiin vaatehuoneeseen ja sen yläpuolelle äänenvaimennin. Ulkoilma otetaan talon varjoisalta pohjoissivulta ja jäteilma kanavoidaan suoraan katolle kattoläpiviennillä. Sisälle asennettuja kanavia ei tarvitse lämpöeristää. Vallox 096 MC IlmanvaIhdon saneeraus Keittiön kulmaukseen on lieden yläpuolelle tehty yksilöllinen kärynpoisto riittävän tilavalla höyrynkeräysosalla. (vas.) Mikäli kyseessä on saarekekeittiö, voidaan kärynpoisto toteuttaa samalla tavalla kuin kulmassakin. (oik.) 9

10 POISTOILMAN LÄMMÖNTALTEENOTON VUOSIHYÖTYSUHDELUOKKA 80-luvun omakotitalo KosTeusonGelmIen ratkaisu 1980-luvun Taloon A+ Vallox 096MV Painovoimainen, liesituulettimella varustettu ilmanvaihto osoittautui riittämättömäksi nelihenkisen perheen käytössä. Varsinkin saunomisen yhteydessä syntynyt kosteus ei poistunut asunnosta tehokkaasti ja puurakenteet alkoivat pehmetä. Taloon asennettiin koneellinen tulo/poistoilmanvaihto lämmöntalteenotolla. Samalla makuuhuoneiden ilmanvaihto parani raittiin, suodatetun ja lämmitetyn tuloilman ansiosta. Liikenne- ja siitepölyjen sekä muiden pienhiukkasten suodattamiseksi suodattimet pitää vaihtaa vähintään kaksi kertaa vuodessa. Käytä koneeseen suunniteltuja alkuperäissuodattimia taataksesi koneen moitteettoman toiminnan. Muiden kuin alkuperäissuodattimien paksuus ja rakenne voivat poiketa alkuperäisistä ja aiheuttaa haittaa sekä järjestelmän toiminnalle että rakenteille. Kanavisto asennettiin ullakolle villaeristeeseen. Huolellinen kanavaeristys on edellytys hyvin toimivalle ilmanvaihtojärjestelmälle. vaihda suodattimet aina kun siirrät kelloja kesä- tai talviaikaan 10

11 Ilmanvaihdon saneeraus 1 Vallox 096 MV ilmanvaihtokone 2 Ulkoilmakoneelle 3 Jäteilma ulos 4 Poistoioilmakanaviston äänenvaimennin 5 Tuloilmakanaviston äänenvaimennin 6 Poistoilmakanavisto 7 Tuloilmakanavisto Vallox 096 MV Ohjaus My Vallox Control -ohjaimella Mahdollisuus automaattiseen ohjaukseen hiilidioksidi- ja kosteusantureiden avulla. Tuloilman suodatus G4+F7 Poistoilman suodatus G4 Jäätymisenestoautomatiikka Sisäänrakennettu lämmöntalteenoton ohitus vakiona (kesäkäyttö) Kätevä kattoasennuslevy (lisävaruste) Kosteus- ja hiilidioksidianturit Nelihenkinen perhe tuottaa vuorokaudessa vesihöyryä huoneilmaan määrän, joka vastaa yli ämpärillistä vettä. On erittäin tärkeää, että hetkelliset kosteuskuormat tuuletetaan talosta nopeasti ulos, eikä se jää rakenteisiin tekemään tuhojaan. MV-malleissa on sisäänrakennettu kosteusanturi, joka tunnistaa pesuhuoneen kosteustason ja tehostaa ilmanvaihtoa kunnes tilat ja rakenteet ovat käytön jälkeen taas kuivat. Talvella, kun ulkoilmassa on vähän kosteutta ja huoneilma on kuivaa, riittää usein lyhyempi ilmanvaihdon tehostus. Valloxin oppiva kosteusohjaus mukautuu automaattisesti niin kuiviin talviin kuin kosteisiin syksyihinkin ja toimii aina oikein, miellyttävästi ja taloudellisesti. Hiilidioksidianturi tunnistaa hengityksestä tulevan hiilidioksidin ja tehostaa automaattisesti ilmanvaihtoa kun asukkaat tulevat kotiin. Hiilidioksidi on erinomainen osoitin, kuinka monta ihmistä talossa on ja miten aktiivista toiminta on. Kun hiilidioksidipitoisuus pidetään riittävän alhaalla, samalla talosta tuuletetaan ihmisistä ja asumisesta tulevat hajut, pölyt, käryt ja kosteudet. Makuuhuoneeseen sijoitettu hiilidioksidianturi tunnistaa mm. sen jos pienillä lapsilla on tapana tulla vanhempien makuuhuoneeseen aamuyöllä. Tehostettu ilmanvaihto pitää makuuhuoneen ilman raikkaana aamuun saakka ja poistaa myös hengityksestä ja hikoilusta tulleen kosteuden. Kun asukkaat poistuvat kotoa, ilmanvaihto pienenee automaattisesti koska hiilidioksidipitoisuus laskee ja märkätilat ovat kuivuneet. Ilmanlaatuantureilla on mahdollista toteuttaa älykäs, energiaa säästävä ja täysin automaattinen kotona-poissa-toiminto. 11

12 POISTOILMAN LÄMMÖNTALTEENOTON VUOSIHYÖTYSUHDELUOKKA POISTOILMAN LÄMMÖNTALTEENOTON VUOSIHYÖTYSUHDELUOKKA loma-asunnon IlmanvaIhTo loma-asunnon IlmanvaIhTo A+ Vallox TSK Multi 80 MC vallox TsK multi 50 / 80 mc Vallox TSK Multi ilmanvaihtokone mahtuu pienen korkeutensa ansiosta esim alaslaskuun. Kanavalähdöt voidaan vaihtoehtoisesti toteuttaa joko koneen sivusta tai takaa. Kone on matalaenergiailmanvaihtokone lämmöntalteenoton tuloilmahyötysuhde yli 80% ja puhaltimet ovat integroidut tasavirtapuhaltimet, joiden virrankulutus on merkittävän alhainen. vallox 90K mc Ilmanvaihdon tarve loma-asunnossa korostuu esim. saunomisen yhteydessä, jolloin usein pieneen tilaan kohdistuu suuri kosteuskuorma. Ilmanvaihtoa ei voi kytkeä kokonaan pois päältä loma-asunnon ollessa tyhjillään, koska lämpötilan vaihtelu synnyttää kosteutta, joka tulee poistaa. Ellei kosteutta poisteta, se voi tiivistyä tekstiileihin ja rakenteisiin ja aiheuttaa tuhoja. Säädä ilmanvaihto minimiin poistuessasi lomaasunnolta. Vallox 90KMC B Vallox 90K MC lieden yläpuolelle asennettava ilmanvaihtokone. Kone on liesikuvulla varustettu ja se soveltuu pienen asunnon ilmanvaihtoon. Ilmanvaihtoa säädetään liesikuvusta. Saunan ja muiden kosteiden tilojen ilmanvaihto hoituu energiataloudellisesti koneessa olevan hyvän lämmöntalteenoton ansiosta. Lomamökin laajentaminen tai muuttaminen talviasumiskelpoiseksi edellyttää usein ilmanvaihtosaneerausta. Talviasuttava loma-asunto on ominaisuuksiltaan kuin mikä tahansa rakennus: Ellei ilma vaihdu, kosteus ei poistu ja rakenteet kärsivät. 12

13 rivitaloasunnon TaloTuuleTTImen KorvaamInen Tulo-/PoIsToIlmanvaIhdolla suomessa on tällä hetkellä useita satoja tuhansia talotuuletinilmanvaihtoja omakotitaloissa, rivitaloissa ja erilaisissa loma-asunnoissa. Kyseisiä järjestelmiä rakennettaessa ei energiasäästöön kiinnitetty erityisen suurta huomiota. Tällä hetkellä rakennusten peruskorjaukseen energiamääräyksiä ollaan uudistamassa. Yksi helppo tapa säästää energiaa on muuttaa talotuuletinilmanvaihto hallituksi tulo-poistoilmanvaihdoksi. IlmanvaIhdon saneeraus Kuinka vanha järjestelmä muutetaan tulo-poistoilmanvaihdoksi Ilmanvaihtojärjestelmän muutoksesta pitää laatia suunnitelma ja se esitellään taloyhtiön hallitukselle (omakotitaloissa tämä ei ole tarpeen). Kun hallitukselta on saatu myönteinen vastaus muutokselle, haetaan sille rakennuslupa paikalliselta rakennusvalvonnalta. Kun muutos tehdään omakotitaloon tai loma-asuntoon, on toimenpiteestä syytä ilmoittaa rakennusvalvonnalle ja hakea mahdollisesti vaadittava rakennuslupa. Vanha talotuuletin irrotetaan paikaltaan. Rakennusluvan saannin jälkeen pyydetään tarjous suunnitelmien pohjalta työn suorittamisesta. Tarjoukseen tulee sisällyttää myös ilmavirtojen säätö ja käytön opastus. Äänenvaimennin ja jakolaatikko asennetaan niille suunnitellulle paikalle eteisen kattoon. Tuloilmakanavat kahta makuuhuonetta ja olohuonetta varten asennetaan eteiseen. Kanaviston koteloinnin runkorakenteen valmistuksen yhteydessä voidaan samaan koteloon asentaa esimerkiksi lisävalaistusta keskellä sijaitsevaan käytävätilaan. Kun runkorakenne on valmis, kotelo levytetään kipsilevyllä ja samalla tehdään jakolaatikon mahdollista puhdistusta varten puhdistusluukku koteloon. 13

14 rivitaloasunnon IlmanvaIhTo Tuloilma asennetaan saunaan. Saunan tuloilmaa varten tarvitsee irrottaa pesuhuoneen kattopaneeleita, jotta BlueSky-kanava pystytään asentamaan löylyhuoneen venttiiliyhteeseen. Kattorakenne viimeistellään peitelevyllä ja peitelevyyn kiinnitetään myös tuloilmaventtiili, jonka tuloilma ohjataan kiuasta kohden hyvän hengitysilman saamiseksi löylyssä istuville. Makuuhuoneiden osalta ei tarvitse muuta kuin kiinnittää venttiili seinärakenteeseen. Olohuoneeseen takan lämmön hyödyntämiseksi asennetaan tuloilmakanavisto toisen makuuhuoneen ja vaatehuoneen kautta niin, että kanavat koteloidaan samalla tavalla kuin käytävätilassa. Olohuoneen tuloilmaventtiilin ilmavirta suunnataan kohti takkaa, jotta se ottaa mukaansa takan lämmön ja siirtää sen koko huoneiston hyödyksi. Ulkoilman tuomiseksi koneelle porataan kattorakenteeseen juuri oikeaan kohtaan reikä kanavaa varten ja yläpuolisesta lämpöeristekerros poistamalla löydetään kyseinen paikka yläpuolelta. Ulkoilmakanava asennetaan kattotuolien väliin puhallusvillan päälle ja lämpöeristetään umpisoluisella eristeellä, jotta vältytään ulkoilman lämpeneminen kesäaikana kuumassa ullakkotilassa. Kanava tuodaan räystään laudoituksen läpi asunnon varjoiselle puolelle. 14

15 POISTOILMAN LÄMMÖNTALTEENOTON VUOSIHYÖTYSUHDELUOKKA Vanhan talotuulettimen jäljiltä poistokanavat ovat valmiina. Tuloilmakanavaa varten jouduttiin tekemään erikoisosa, koska yläsokkelin väli oli liian pieni normaaliosilla tehtäväksi. Asennuksen suorittamiseksi hyödynnettiin kattoasennuslevyä, jotta kanavayhteet saatiin aivan millilleen oikealle kohdalle kun kone nostetaan seinään kiinnitettyyn seinäkiinnityslevyyn. IlmanvaIhdon saneeraus Kanava-asennusten jälkeen koneen runko nostettiin paikalleen, jonka jälkeen kaikki irrotettavat sisäosat asennettiin takaisin ja ovi kiinnitettiin paikoilleen. Kondessivesi viemäröitiin tässä tapauksessa seinän läpi pesuhuoneen puolelle, koska sen liittäminen keittiön viemäriverkostoon olisi ollut erittäin hankala suorittaa. Jotta vältytään kondessiveden putkessa aiheuttamalta kurluttavalta ääneltä, asennettiin Silent-vesilukko kondessivesiputkeen. Putki tuotiin lattiakaivon kohdalle suihkutilaan. B Vallox 90KMC Kaikkien asennustöiden jälkeen lopputulos aivan kuin järjestelmä olisi ollut alusta lähtien keittiössä. 15
