1 osaa matalaenergia- ilmanvaihdon 096 M SE SE + 15 SE TESTIVOITTJ TM Rakennusmaailma 3/013

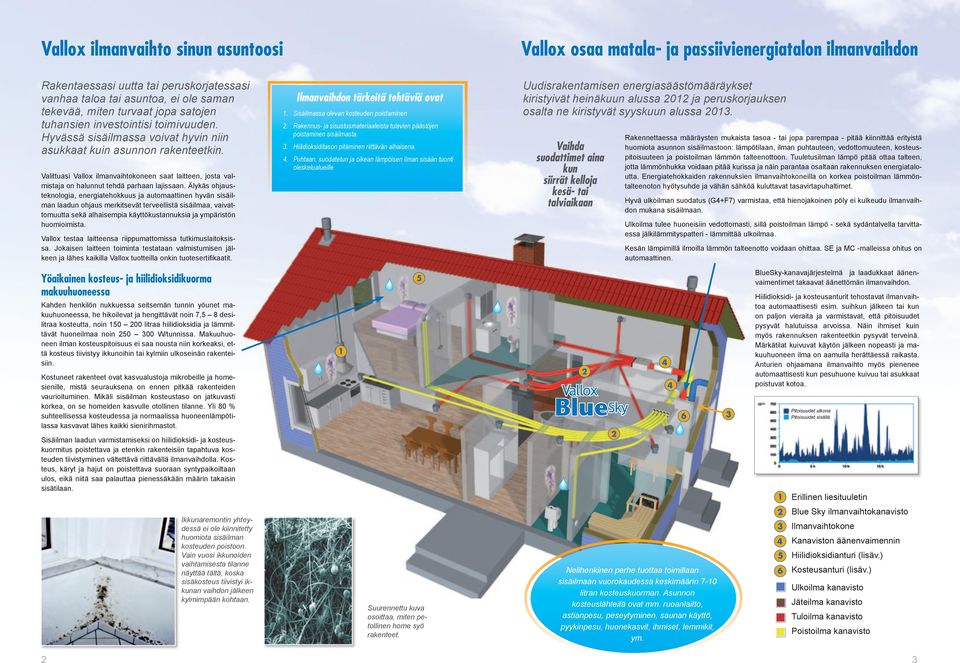

2 ilmanvaihto sinun asuntoosi osaa matala- ja passiivienergiatalon ilmanvaihdon Rakentaessasi uutta tai peruskorjatessasi vanhaa taloa tai asuntoa, ei ole saman tekevää, miten turvaat jopa satojen tuhansien investointisi toimivuuden. Hyvässä sisäilmassa voivat hyvin niin asukkaat kuin asunnon rakenteetkin. Valittuasi ilmanvaihtokoneen saat laitteen, josta valmistaja on halunnut tehdä parhaan lajissaan. Älykäs ohjausteknologia, energiatehokkuus ja automaattinen hyvän sisäilman laadun ohjaus merkitsevät terveellistä sisäilmaa, vaivattomuutta sekä alhaisempia käyttökustannuksia ja ympäristön huomioimista. testaa laitteensa riippumattomissa tutkimuslaitoksissa. Jokaisen laitteen toiminta testataan valmistumisen jälkeen ja lähes kaikilla tuotteilla onkin tuotesertifikaatit. Ilmanvaihdon tärkeitä tehtäviä ovat 1. Sisäilmassa olevan kosteuden poistaminen. Rakennus- ja sisustusmateriaaleista tulevien päästöjen poistaminen sisäilmasta. 3. Hiilidioksiditason pitäminen riittävän alhaisena.. Puhtaan, suodatetun ja oikean lämpöisen ilman sisään tuonti oleskelualueille Uudisrakentamisen energiasäästömääräykset kiristyivät heinäkuun alussa 01 ja peruskorjauksen osalta ne kiristyvät syyskuun alussa 013. Vaihda suodattimet aina kun siirrät kelloja kesä- tai talviaikaan Rakennettaessa määräysten mukaista tasoa - tai jopa parempaa - pitää kiinnittää erityistä huomiota asunnon sisäilmastoon: lämpötilaan, ilman puhtauteen, vedottomuuteen, kosteuspitoisuuteen ja poistoilman lämmön talteenottoon. Tuuletusilman lämpö pitää ottaa talteen, jotta lämmönhukka voidaan pitää kurissa ja näin parantaa osaltaan rakennuksen energiataloutta. Energiatehokkaiden rakennuksien ilmanvaihtokoneilla on korkea poistoilman lämmöntalteenoton hyötysuhde ja vähän sähköä kuluttavat tasavirtapuhaltimet. Hyvä ulkoilman suodatus (G+F7) varmistaa, että hienojakoinen pöly ei kulkeudu ilmanvaihdon mukana sisäilmaan. Ulkoilma tulee huoneisiin vedottomasti, sillä poistoilman lämpö - sekä sydäntalvella tarvittaessa jälkilämmityspatteri - lämmittää ulkoilmaa. Kesän lämpimillä ilmoilla lämmön talteenotto voidaan ohittaa. SE ja M -malleissa ohitus on automaattinen. Yöaikainen kosteus- ja hiilidioksidikuorma makuuhuoneessa Kahden henkilön nukkuessa seitsemän tunnin yöunet makuuhuoneessa, he hikoilevat ja hengittävät noin 7,5 8 desilitraa kosteutta, noin litraa hiilidioksidia ja lämmittävät huoneilmaa noin W/tunnissa. Makuuhuoneen ilman kosteuspitoisuus ei saa nousta niin korkeaksi, että kosteus tiivistyy ikkunoihin tai kylmiin ulkoseinän rakenteisiin. Kostuneet rakenteet ovat kasvualustoja mikrobeille ja homesienille, mistä seurauksena on ennen pitkää rakenteiden vaurioituminen. Mikäli sisäilman kosteustaso on jatkuvasti korkea, on se homeiden kasvulle otollinen tilanne. Yli 80 % suhteellisessa kosteudessa ja normaalissa huoneenlämpötilassa kasvavat lähes kaikki sienirihmastot. Sisäilman laadun varmistamiseksi on hiilidioksidi- ja kosteuskuormitus poistettava ja etenkin rakenteisiin tapahtuva kosteuden tiivistyminen vältettävä riittävällä ilmanvaihdolla. Kosteus, käryt ja hajut on poistettava suoraan syntypaikoiltaan ulos, eikä niitä saa palauttaa pienessäkään määrin takaisin sisätilaan. 1 5 BlueSky 6 3 BlueSky-kanavajärjestelmä ja laadukkaat äänenvaimentimet takaavat äänettömän ilmanvaihdon. Hiilidioksidi- ja kosteusanturit tehostavat ilmanvaihtoa automaattisesti esim. suihkun jälkeen tai kun on paljon vieraita ja varmistavat, että pitoisuudet pysyvät halutuissa arvoissa. Näin ihmiset kuin myös rakennuksen rakenteetkin pysyvät terveinä. Märkätilat kuivuvat käytön jälkeen nopeasti ja makuuhuoneen ilma on aamulla herättäessä raikasta. nturien ohjaamana ilmanvaihto myös pienenee automaattisesti kun pesuhuone kuivuu tai asukkaat poistuvat kotoa. 1 Pitoisuudet ulkona Pitoisuudet sisällä Erillinen liesituuletin Blue Sky ilmanvaihtokanavisto Ilmanvaihtokone Kanaviston äänenvaimennin Hiilidioksidianturi (lisäv.) Kosteusanturi (lisäv.) Ikkunaremontin yhteydessä ei ole kiinnitetty huomiota sisäilman kosteuden poistoon. Vain vuosi ikkunoiden vaihtamisesta tilanne näyttää tältä, koska sisäkosteus tiivistyi ikkunan vaihdon jälkeen kylmimpään kohtaan. Suurennettu kuva osoittaa, miten petollinen home syö rakenteet. Nelihenkinen perhe tuottaa toimillaan sisäilmaan vuorokaudessa keskimäärin 7-10 litran kosteuskuorman. sunnon kosteuslähteitä ovat mm. ruoanlaitto, astianpesu, peseytyminen, saunan käyttö, pyykinpesu, huonekasvit, ihmiset, lemmikit, ym Ulkoilma kanavisto Jäteilma kanavisto Tuloilma kanavisto Poistoilma kanavisto 3

3 Huippuunsa menevää energiatekniikkaa Tuotesertifikaatti VTT:n tuotesertifikaatissa ilmanvaihtokoneesta arvioidaan tiiviys, ilmansuodattimen ohivuoto, virtaus- ja äänitekniset suoritusarvot, lämpötilahyötysuhde, toiminta matalilla ulkoilman lämpötiloilla, ominaissähköteho sekä poistoilman lämmöntalteenoton vuosihyötysuhde. Testatusti tiivis Laadun takaamiseksi jokaisen ilmanvaihtokoneen tiiviys ja sähkötekniikka testataan ja tulokset dokumentoidaan. Levylämmönvaihtimen vuosihyötysuhde pysyy korkealla kaikilla ilmavirroilla. Medium control ohjaus M-mallit Puhaltimen -portainen nopeudensäätö Simple ontrol kytkimellä tai S-liesikuvulla Uusi, tarpeenmukainen M-sulatusautomatiikka mahdollistaa lämmön talteenoton korkean vuosihyötysuhteen. Tuloilman lämpötilan säätö koneen sisällä UTO-toiminto: talvella tuloilman lämpötila + 17, kesällä LTO:n ohitus Jokainen käyttönopeus esivalittavissa portaattomasti Jänniteviestiohjaus (0-10 VD) Tulo/poistoilmavirran suhteen säätö Kesä/talvi automatiikka Huoltomuistutin Huoltokytkin Helppo puhdistaa Kaikki -ilmanvaihtokoneet ovat sisäpuolelta maalattuja ja siksi helposti puhdistettavissa. Lämpö- ja äänieristys Koneen vaipan eristykseen on kiinnitetty erityistä huomiota. Kerrosrakenne ja eristemateriaalit takaavat hyvän eristyksen. Käyttö- ja huolto-ohjeet Mukana seuraavat konekohtaiset ohjeistot helpottavat ilmanvaihdon energiataloudellista ja tehokasta käyttöä. Ilmanvaihtokoneen käyttöä ja huoltoa opastavat videot ovat katsottavissa in internetsivuilta. Oikein mitoitettu ilmanvaihtokone mahdollistaa pienen puhaltimien sähkönkulutuksen. Digit SED ohjaus SE-mallit Puhaltimien 8-portainen nopeudensäätö Digit SEDohjaimella Mahdollisuus automaattiseen ilmanvaihdon säätöön kosteus- ja hiilidioksidipitoisuuden perusteella Viikkokello-ohjaus vakiona Tuloilman lämpötilan säätö Digit SED -ohjainpanelilla Jänniteviestiohjaus (0-10 VD) Kesä-/talvi automatiikka Huoltomuistutin Huoltokytkin Takkakytkin ohjainpanelilla (vakiovaruste) tai erillisellä kytkimellä (lisävaruste) Kosteusanturi (lisävaruste) Hiilidioksidianturi (lisävaruste) LON-ohjaus (lisävaruste) Tulossa KNX-ohjaus (lisävaruste) matalaenergia ilmanvaihtokoneiden ominaisuuksia 3 1. Korkea lämmön talteenoton hyötysuhde in matalaenergiailmanvaihtokoneet on varustettu ristivastavirtakennolla. Vuosihyötysuhde on jopa yli 75 %. Levylämmönvaihtimessa ei ole liikkuvia osia, se on äänetön eikä se vaadi pesun lisäksi muuta huoltoa.. Tasavirtapuhaltimet Kaikissa in matalaenergiailmanvaihtokoneissa on energiaa säästävät tasavirtapuhaltimet, joiden sähkönkulutus on vain puolet vaihtovirtapuhaltimien kulutuksesta. 3. Hyvä ulkoilman suodatus ja huoltomuistutin ilmanvaihtokoneissa on G+F7-ulkoilmasuodattimet, jotka suodattavat pölyt ja pienhiukkaset tehokkaasti. Lisäksi poistoilmassa on G-luokan karkeasuodattimet. Kaikissa SE ja M -malleissa on huoltomuistutin SE. Tiiviys Rakentajan ja asukkaan muistilista Jokaisen in ilmanvaihtokoneen tiiviys mitataan tuotantolinjalla. Levylämmönvaihdin ei sekoita tulo- ja poistoilmaa keskenään, joten tuloilmaan ei pääse poistoilman hajuja ja kosteutta. 5. Jälkilämmitys Jälkilämmitys voidaan toteuttaa konemallista riippuen sähkö- tai nestepatterilla. in korkean hyötysuhteen ilmanvaihtokoneet kykenevät lämmittämään tuloilman suurimman osan vuodesta yli + 17 asteeseen pelkästään poistoilman lämpöenergialla. Tuloilman lisälämmitys on silloin lähes tarpeetonta, joten jälkilämmitys on useimmiten järkevintä toteuttaa sähköllä. 6. Etulämmitys/viilennys -ilmanvaihtokoneiden MLV-mallit ja erilliset MLV-patterit on suunniteltu hyödyntämään maalämmön keruupiirin nestettä ulkoilman lämmittämiseen ja viilentämiseen. 7. Edistyksellinen sulatusautomatiikka Uusimmat -ilmanvaihtokoneet ovat varustettu M-sulatusautomatiikalla. Ilmanvaihtokone toimii myös kovimmilla pakkasilla luotettavasti korkealla hyötysuhteella. Etulämmityspatteria ei tarvita ja molemmat puhaltimet käyvät jatkuvasti. 8. Kiinteät ilmavirran mittausyhteet Ilmanvaihtojärjestelmän kokonaisilmavirrat ovat helposti mitattavissa suoraan koneista, joissa on kiinteät ilmavirran mittausyhteet. 1. nna ilmanvaihdon suunnittelu ammattilaisen tehtäväksi.. Valitse kone, joka vaihtaa asunnon ilman kerran kahdessa tunnissa puoliteholla. 3. utomaattinen ohjaus helpottaa käyttöä.. Valitse matalaenergiakone ja säästät. 5. Sijoita kone sisätiloihin, mutta vältä makuuhuoneeseen rajoittuvia seiniä. 6. Sijoita ilmanvaihtokanavat höyrysulun asunnon puolelle tai eristekerrokseen. Katso suunnitteluohje. 7. Varmista siirtoilmareitit huoneista. 8. Suunnittele ulkoilman sisäänotto talon viileälle puolelle. 9. Huolehdi järjestelmän äänenvaimennuksesta. 10. Vaihda suodattimet vähintään kahdesti vuodessa ja huolehdi koneen puhtaudesta. VLLOX Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta. 5

4 in uusin matalaenergiailmanvaihtokoneiden sukupolvi 110 SE on in uuden tuoteperheen ensimmäinen jäsen ja se sopii alle 170 m² asuntoihin ja omakotitaloihin. Samaan teknologiaan perustuvat pienempi, rivi- ja kerrostaloasuntoihin tarkoitettu 096 ja suurempi, isoihin omakotitaloihin tarkoitettu 15. Laitteet sopivat erinomaisesti myös matalanenergia- ja passiivitaloihin. 110 SE sai ensimmäisenä asuntoilmanvaihtolaitteena VTT:n + sertifikaatin. 110 SE:n vuosihyötysuhde on sekä Etelä- että Keski-Suomessa 75 % ja Pohjois-Suomessakin peräti 71 %. Ilmanvaihtokoneen ominaissähköteholtaan 110 SE kuuluu -luokkaan (SFP 0,9). 096 M ja 15 SE -koneilla on myös +-sertifikaatti. 110 SE:n kokonaisenergiankulutus on erittäin alhai- nen. Digit SED ohjaus mahdollistaa ilmanvaihdon tarpeen- mukaisen ohjauksen automaattisesti. Vähän kuluttavat tasavirtapuhaltimet, tehokas ja turvallinen levylämmönvaihdin sekä luotettava sulatusautomatiikka takaavat edulliset käyttökustannukset. Sulatusautomatiikka sulattaa lämmön talteenottokennon tarvittaessa ja myös sulatusjakson aikana ulkoilmaa tuodaan lämmitettynä asuntoon. Uudet, korkean hyötysuhteen ristivastavirtakennot kykenevät lämmittämään tuloilman suurimman osan vuodesta yli + 17 asteeseen. Tuloilman lisälämmitys on silloin lähes tarpeetonta. VTT:n sertifikaattimittausten mukaan 110 SE:n lämmitysvastusten energiankulutus on Etelä-Suomessa vain 97 kwh vuodessa. Siksi uuden tuoteperheen ilmanvaihtokoneiden jälkilämmitys on toteutettu turvallisesti sähköllä. -energialuokan ilmanvaihtokone myös ilmanvaihdon saneeraukseen 11 SE Kone on teholtaan keskisuuren asunnon ilmanvaihtolaite. Se soveltuu erinomaisesti niin pien-, rivi- kuin kerrostaloasuntojenkin peruskorjaukseen ja uudisrakentamiseen. 11 on hiljainen matalaenergiailmanvaihtokone, joka sopii ilman kanaviston muutostöitä takavuosien yleisimmän asuntojen ilmanvaihtokoneen MUH-Ilmavan tilalle. 11:n kanavayhteet (6 kpl) ovat samat kuin vuosien aikana valmistetuissa MUH Ilmava, Ilmava 100 ja 10 ilmanvaihtokoneissa. Korkean hyötysuhteen ristivastavirtakenno hyödyntää jopa yli 80 % poistoilman lämpöenergiasta. Tehokkaan lämmöntalteenoton ja älykkään M-talvitoiminnon ansiosta tuloilman jälkilämmitys on lähes tarpeetonta ja 11 M 11 M on saanut VTT:n -luokan sertifikaatin lämmöntalteenotossa. Integroidut tasavirtapuhaltimet. Tasavirtapuhaltimilla varustetut ilmanvaihtokoneet kuluttavat sähköä jopa puolta vähemmän kuin vaihtovirtapuhaltimilla varustetut. 11 SE on varustettu automaattisen säädön mahdollistavalla elektronisella Digit SED- ohjausautomatiikalla. Nyt myös uutuutena liesikuvulla tai erillisellä S-kytkimellä ohjattava 11 M 096 SE M SE + 15 SE TESTIVOITTJ TM Rakennusmaailma 3/013 Ote 110 SE sertifikaatista Näin tulkitset lämmön talteenottokoneiden energialuokitusta Poistoilman lämmöntalteenoton vuosihyötysuhde, ᶯₐ % ++ yli 80 alle 0, ,6-0, ,8-1,0 B ,0-1, ,5-,0 D 0-50,0-,5 E 30-0,5-3,0 F ,0-3,5 Ilmanvaihtokoneen Ominaissähköteho kw/m 3 /s (SFP) 6 VLLOX Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta. VLLOX Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta. 7

5 Tekniset tiedot TSK Multi 50 M TSK Multi 80 M 70 ompact 70K ompact SILENT SILENT 90SE 90M 90KM 096SE 096M 11 SE 11 M 110SE DigitSE 13E 15SE 150 EFFET SE 00SE 80 SE Tekniset tiedot = matalaenergia ilmanvaihtokone = matalaenergia ilmanvaihtokone = Poistoilman lämmöntalteenoton vuosihyötysuhdeluokka = Poistoilman lämmöntalteenoton vuosihyötysuhdeluokka B B B B B Mitat (leveys x korkeus x syvyys) 900 x36 x x 93 x x 661 x x 770 x 9 56 x 530 x 0 56 x 530 x x 689 x x 689 x x 798 x x 55 x x 53 x x 50 x x 50 x x 678 x x 616 x x 616 x x 78 x x 9 x x 1130 x x 1370 x 665 Mitat (leveys x korkeus x syvyys) Merkkien selitykset Merkkien selitykset Kanavavaihtoehdot, takaa tai sivuilta Kanavavaihtoehdot, takaa tai sivuilta etupuoli = tuloilma = poistoilma = ulkoilma = jäteilma Koneiden ja kanava-yhteitten mitat koneiden teknisissä ohjeissa. Kanavavaihtoehdot, takaa tai sivuilta Kanavavaihtoehdot, takaa tai sivuilta etupuoli = tuloilma = poistoilma = ulkoilma = jäteilma Koneiden ja kanava-yhteitten mitat koneiden teknisissä ohjeissa. Ohjeellinen pinta-ala (1 80 m² 10 m² 80 m² 80 m² 100 m² 130 m² 10 m² 10 m² 10 m² 130 m² 130 m² 160 m² 160 m² 170 m² 00 m² 00 m² 50 m² 50 m² 350 m² 00 m² Kanavalähdöt x ø 100 mm x ø 15 mm x ø 15 mm x ø 15 mm x ø 15 mm x ø 15 mm x ø 15 mm x ø 15 mm x ø 15 mm x ø 15 mm x ø 15 mm 6 x ø 15 mm 6 x ø 15 mm x ø 160 mm x ø 160 mm x ø 160 mm x ø 00 mm x ø 00 mm x ø 00 mm x ø 50 mm Kanavalähdöt Max. Poistoilmavirta (litraa / s / 100 Pa) / 73 (Silent) 98 / 89 (Silent) Max. Poistoilmavirta (litraa / s / 100 Pa) Max. Tuloimavirta (litraa / s / 100 Pa) / 57 (Silent) 85 / 78 (Silent) Max. Tuloimavirta (litraa / s / 100 Pa) Poistoilman lämmöntalteenoton vuosihyötysuhdeluokka Ilmanvaihtokoneen ominaissähköteholuokka nimellisilmavirralla B B B B B Poistoilman lämmöntalteenoton vuosihyöty-suhdeluokka B B B B B B B B Ilmanvaihtokoneen ominaissähköteholuokka nimellisilmavirralla Puhaltimien tyyppi* E E E E E E E E E E E E E E Puhaltimien tyyppi* Lämmönvaihtimen tyyppi Ristivastavirta Ristivastavirta x Ristivirta x Ristivirta Ristivirta Ristivirta Ristivastavirta Ristivastavirta Ristivastavirta Ristivastavirta Ristivastavirta Ristivastavirta Ristivastavirta Ristivastavirta Ristivirta Ristivirta Ristivastavirta Ristivastavirta Ristivastavirta x Ristivirta Lämmönvaihtimen tyyppi Ohjausvaihtoehdot - S-ohjain/S-liesikupu - S-ohjain/S-liesikupu - Digit SED ohjain - Digit SED ohjain - ohjauskeskus - ohjauskeskus - liesikupu (i130) (i130) - liesikupu - kiinteä liesikupu - kiinteä liesikupu Kesä-/talvitoiminto - manuaalinen - manuaalinen - automaattinen - automaattinen Sulatusautomatiikka - M-talvitoiminto - M-talvitoiminto - Termostaatti - Termostaatti - Digitaalinen - Digitaalinen Etu-/lisälämmitys - Sähköinen etulämmitys - Sähköinen etulämmitys - MLV-patteri MLV MLV - MLV-patteri - Sähköinen lisälämmitin - Sähköinen lisälämmitin Jälkilämmitys - Sähköpatteri - Sähköpatteri - vesipatteri VKL VKL VKL VKL VKL - vesipatteri Lisävarustemahdollisuudet - Kattoasennuslevy - Kattoasennuslevy - Yläpohjan läpivientilevy - Yläpohjan läpivientilevy - Äänenvaimennusyksikkö - Äänenvaimennusyksikkö - Hiilidioksidiohjaus - Hiilidioksidiohjaus - Kosteusohjaus (max kpl) - Kosteusohjaus (max kpl) - Takkakytkin - Takkakytkin Ohjausvaihtoehdot Kesä-/talvitoiminto Sulatusautomatiikka Etu-/lisälämmitys Jälkilämmitys Lisävarustemahdollisuudet = Vakiovaruste = Lisävaruste *E = Integroitu tasavirtapuhallin * = Vaihtovirtapuhallin 1) Esitetyt pinta-alat ovat ohjeellisia, paras mitoitus saadaan asiantuntevan suunnittelijan tekemästä ilmanvaihtosuunnitelmasta - käyttöajan ilmavirta on noin % maksimi-ilmavirrasta VLLOX Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta. VLLOX Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta. = Vakiovaruste = Lisävaruste *E = Integroitu tasavirtapuhallin * = Vaihtovirtapuhallin

6 Laatu näkyy myös lisävarusteissa Ristivastavirta lämmön talteenotto = Vuosihyötysuhdeluokka Yläpohjan eristetty läpivientilevy tiivistää välipohjan kanava-asennuksen. Kattoasennuslevy mahdollistaa ilmanvaihtokanaviston asennuksen riippumatta koneen asennuksen aikataulusta. MLV multipatteri Koneen ulkopuolinen MLV-patteri etulämmitykseen ja viilennykseen maalämmön keruupiirin nesteellä. lkuperäiset -suodattimet takaavat valmistajan suositteleman suodatustehon ja ilmanläpäisyn. Vaihda suodattimet aina kun siirrät kelloja kesä- tai talviaikaan. TSK Multi 50 max 80 m asunnot (* M -portainen M -säätöjärjestelmä kesäajan matala rakenne TSK Multi 80M max 10 m asunnot (* korkean hyötysuhteen lämmön talteenotto ( > 80 %) energiatehokkaat integroidut tasavirtapuhaltimet -portainen Simple ontrol -säätöjärjestelmä lisälämmitys sähköllä jälkilämmitys sähköllä automaattinen kesäajan matala rakenne 90 90SE B 90KM 90 90M B max 10 m asunnot (* max 10 m asunnot (* Äänenvaimennuselementti ja äänenvaimentimet Tekevät järjestelmästä hiljaisen. Hiilidioksidi- ja kosteusanturi Kosteusanturi tehostaa ilmanvaihtoa esim. saunan ja suihkun jälkeen ja palauttaa ilmanvaihdon ennalleen, kun tilat ovat kuivuneet. Hiilidioksidi säätää ilmanvaihtoa tilassa olevan ihmismäärän mukaan. digitaalinen Digit SED -säätöjärjestelmä -portainen M -säätöjärjestelmä saatavana myös kiinteällä liesikuvulla (K-malli) Out/In seinäpuhalluslaatikko Ulkoilman otto koneelle ja jäteilman ulospuhallus - samassa seinälle asennettavassa yksikössä. Kanavayhteet ø 160 mm ja ø 50 mm. Keittiön kärynpoisto on tärkeä osa toimivaa ilmanvaihtoa. 096M max 130 m asunnot (* max 130 m asunnot (* -portainen M -säätöjärjestelmä + 096SE digitaalinen Digit SED säätöjärjestelmä Takkakytkin ohjainpaneelilla (vakiovaruste) tai erillisellä kytkimellä (lisävaruste) + 1 VLLOX Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta. *) Esitetyt asuinpinta-alat ovat ohjeellisia, paras mitoitus saadaan asiantuntevan suunnittelijan tekemästä ilmanvaihtosuunnitelmasta käyttöajan ilmavirta on noin % maksimi-ilmavirrasta. VLLOX Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta. 13

7 Ristivastavirta lämmön talteenotto 110SE max 170 m asunnot (* digitaalinen Digit SED säätöjärjestelmä + 11 SE Ristivirta lämmön talteenotto ompact ompact max 160 m asunnot (* max 80 m asunnot (* digitaalinen Digit SED säätöjärjestelmä 6-lähtökaulusta (ø 15mm) sopii suoraan MUH-Ilmavan paikalle (198-00) = Vuosihyötysuhdeluokka = Vuosihyötysuhdeluokka 70 70K korkean hyötysuhteen lämmön talteenotto ( > 75 %) vaihtovirtapuhaltimet -portainen muuntajasäätö etulämmitys sähköllä kesäajan takkakytkin (lisäv.) saatavana myös kiinteällä liesikuvulla (K-malli) max 100 m asunnot (* ristivirta lämmöntalteenotto ( > 60 %) vaihtovirtapuhaltimet -portainen muuntajasäätö tai vesi-/nestekiertoisena kytkettävissä suoraan lattialämmityksen yhteyteen, (VKL) kesäajan SILENT-malleissa tehokas äänieristys ja ääntä vaimentava puhallinkonstruktio SILENT 11 M max 160 m asunnot (* -portainen M -säätöjärjestelmä 6-lähtökaulusta (ø 15mm) sopii suoraan MUH-Ilmavan paikalle (198-00) 15SE max 50 m asunnot (* max 130 m asunnot (* digitaalinen Digit SED säätöjärjestelmä TESTIVOITTJ TM Rakennusmaailma 3/ ristivirta lämmöntalteenotto ( > 60 %) vaihtovirtapuhaltimet -portainen muuntajasäätö jälkilämmitys sähköllä tai vesi-/nestekiertoisena kytkettävissä suoraan lattialämmityksen yhteyteen, (VKL) kesäajan SILENT-malleissa tehokas äänieristys ja ääntä vaimentava puhallinkonstruktio +SILENT DigitSE max 00 m asunnot (* ristivirta lämmöntalteenotto ( > 60 %) vaihtovirtapuhaltimet digitaalinen Digit SED -säätöjärjestelmä etulämmitys sähköllä tai nestekiertoisena tai vesi-/nestekiertoisena kytkettävissä suoraan lattialämmityksen yhteyteen, (VKL) maalämpöjärjestelmään suunniteltu malli, MLV 150 SE max 50 m asunnot (* digitaalinen Digit SED -säätöjärjestelmä etulämmitys sähköllä tai nestekiertoisena tai vesi-/nestekiertoisena kytkettävissä suoraan lattialämmityksen yhteyteen, (VKL) maalämpöjärjestelmään suunniteltu malli, (MLV) B 00 SE max 350 m asunnot (* max 00 m asunnot (* max 00 m asunnot (* digitaalinen Digit SED -säätöjärjestelmä etulämmitys sähköllä tai nestekiertoisena tai vesi-/ nestekiertoisena kytkettävissä suoraan lattialämmityksen yhteyteen, (VKL) maalämpöjärjestelmään suunniteltu malli, (MLV) B 13 E ristivirta lämmöntalteenotto ( > 60 %) vaihtovirtapuhaltimet -nopeuksinen ohjauskytkin etulämmitys sähköllä tai vesi-/nestekiertoisena kytkettävissä suoraan lattialämmityksen yhteyteen, (VKL) takkakytkin (lisäv.) kesäajan 80SE korkean hyötysuhteen lämmöntalteenotto ( > 75 %) digitaalinen Digit SED -säätöjärjestelmä etulämmitys sähköllä tai vesi-/nestekiertoisena kytkettävissä suoraan lattialämmityksen yhteyteen, (VKL) *) Esitetyt asuinpinta-alat ovat ohjeellisia, paras mitoitus saadaan asiantuntevan suunnittelijan tekemästä ilmanvaihtosuunnitelmasta käyttöajan ilmavirta on noin % maksimi-ilmavirrasta VLLOX Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta. *) Esitetyt asuinpinta-alat ovat ohjeellisia, paras mitoitus saadaan asiantuntevan suunnittelijan tekemästä ilmanvaihtosuunnitelmasta käyttöajan ilmavirta on noin % maksimi-ilmavirrasta. VLLOX Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta. 1 15

8 Blue Sky -ilmanjakojärjestelmä Blue Sky on taipuisa, ääntä vaimentava ja asennusystävällinen ilmanvaihdon kanavajärjestelmä. sennuksen nopeus ja vähäinen kanavaosien tarve tekevät Blue Sky -kanavasta edullisen ratkaisun sekä uudisrakennukseen että saneeraukseen. Pieni tilantarve putken ulkohalkaisija ø 75 mm mahtuu alaslaskuihin väliseiniin ja rakenteisiin Hygieeninen sileä sisäpinta M1 puhtausluokka Tiivis rakenne Pieni virtausvastus sileä sisäpinta Nopea asentaa ei vaadi erikoistyökaluja valmiit osat helpot liitokset taipuisa kanava Helppo puhdistaa antistaattinen ja mikrobisuojattu sileä sisäpinta Ei vaadi lisäeristystä asennettaessa puhallusvillaeristeeseen Blue Sky Kanavat alaslaskussa Kanavat ullakolla Kanavat valussa BLUE SKY-ilmanvaihtokanava BLUE SKY-ilmanjakolaatikko BLUE SKY-ilmanjakolaatikko BLUE SKY-ilmanjakolaatikko Taipuisa ilmanvaihto kanava - ulko ø 75 mm - sisä ø 63 mm - rulla 50 jm Kanava liitäntä ø 15 mm 6 lähtöä 75/63 mm, sulkutulppaa Kanava liitäntä ø 160 mm 10 lähtöä 75/63 mm, 5 sulkutulppaa Kanava liitäntä ø 180 mm 15 lähtöä 75/63 mm 6 sulkutulppaa Liitäntäosa venttiilille Liitäntäosa venttiilille Poistoilmaventtiili TINOi-D Tuloilmaventtiili TINO-D - 15 mm, takaliitos. -Sulkutulppa - Ilmamäärä max 17 l/s. 8 Pa - Putkilähdöt x75 mm, - 15 mm, sivuliitos. - Sulkutulppa - Ilmamäärä max 17 l/s. /6 Pa - Putkilähdöt x75 mm - Poistoilmaventtiili Blue Sky kanavaliitoksella - Venttiili täyttää palonrajoittimen kuristusvaatimuksen ( l/s/100 pa) - Tuloilmaventtiili Blue Sky kanavaliitoksella - Venttiili täyttää palonrajoittimen kuristusvaatimuksen ( l/s/100 pa) Oy Myllykyläntie 9 11, 300 Loimaa Myynti Vaihde Faksi SF/ /PDF VLLOX Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.
