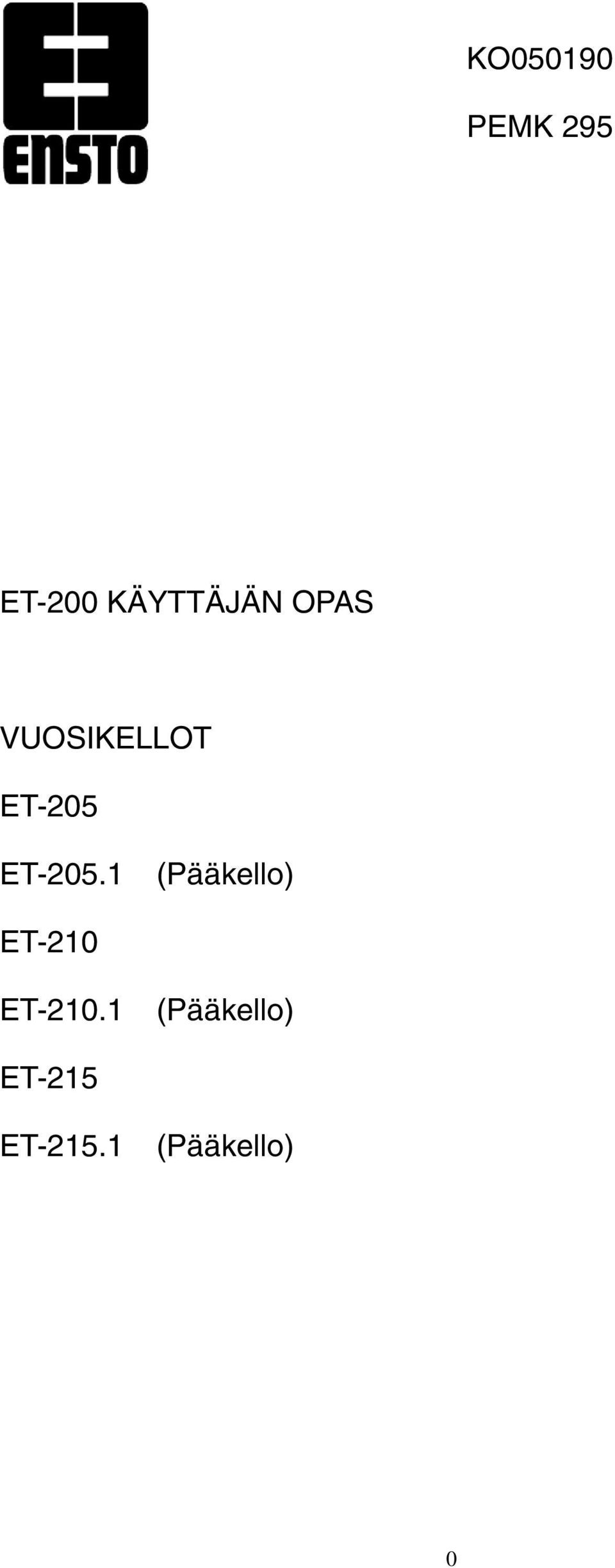

1 KO PEMK 295 ET-200 KÄYTTÄJÄN OPAS VUOSIKELLOT ET-205 ET (Pääkello) ET-210 ET (Pääkello) ET-215 ET (Pääkello) 0

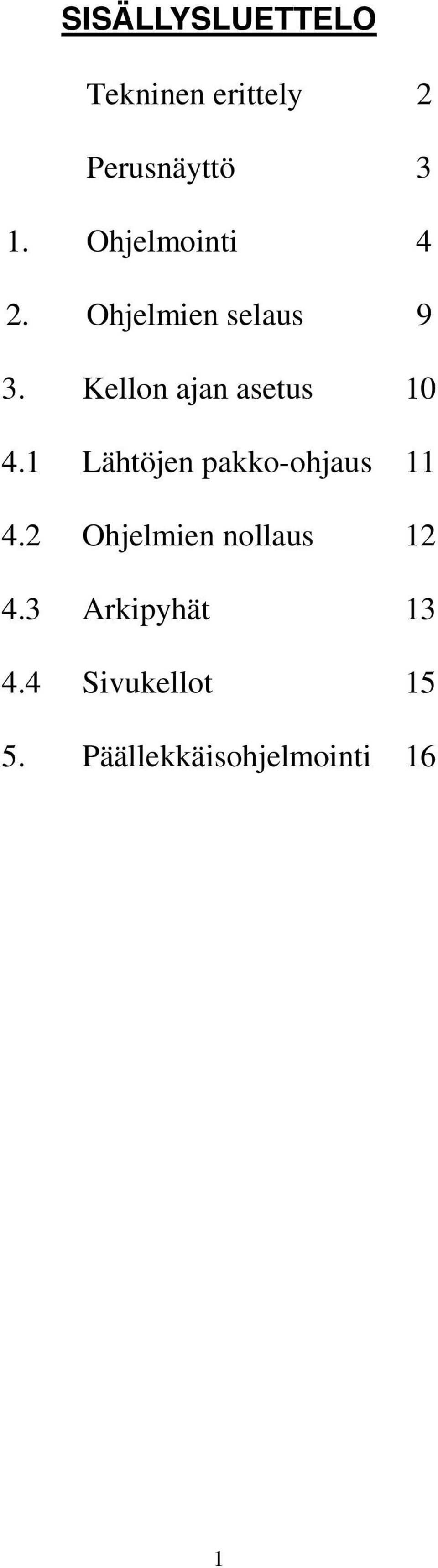

2 SISÄLLYSLUETTELO Tekninen erittely 2 Perusnäyttö 3 1. Ohjelmointi 4 2. Ohjelmien selaus 9 3. Kellon ajan asetus Lähtöjen pakko-ohjaus Ohjelmien nollaus Arkipyhät Sivukellot Päällekkäisohjelmointi 16 1

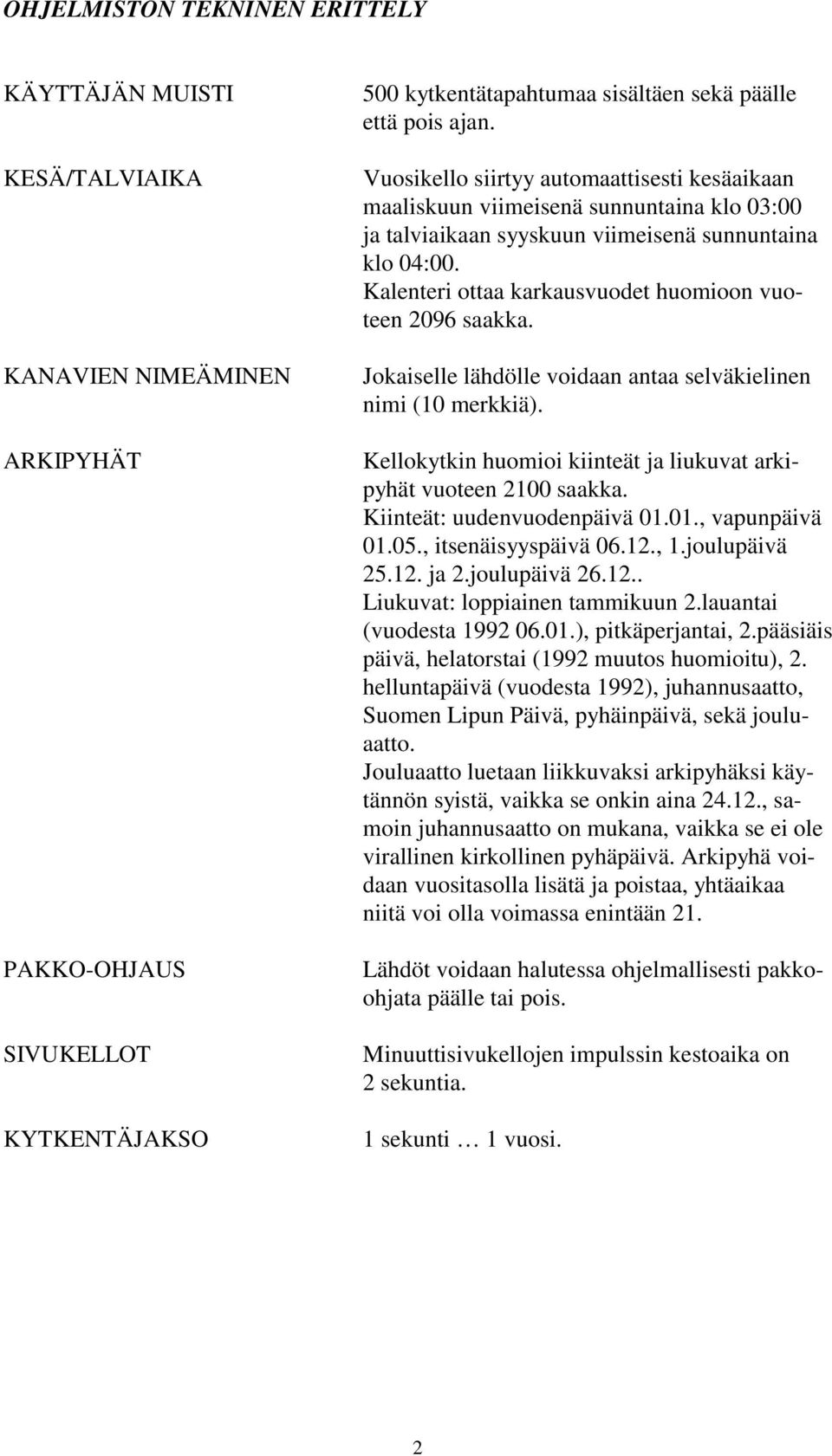

3 OHJELMISTON TEKNINEN ERITTELY KÄYTTÄJÄN MUISTI KESÄ/TALVIAIKA KANAVIEN NIMEÄMINEN ARKIPYHÄT PAKKO-OHJAUS SIVUKELLOT KYTKENTÄJAKSO 500 kytkentätapahtumaa sisältäen sekä päälle että pois ajan. Vuosikello siirtyy automaattisesti kesäaikaan maaliskuun viimeisenä sunnuntaina klo 03:00 ja talviaikaan syyskuun viimeisenä sunnuntaina klo 04:00. Kalenteri ottaa karkausvuodet huomioon vuoteen 2096 saakka. Jokaiselle lähdölle voidaan antaa selväkielinen nimi (10 merkkiä). Kellokytkin huomioi kiinteät ja liukuvat arkipyhät vuoteen 2100 saakka. Kiinteät: uudenvuodenpäivä , vapunpäivä , itsenäisyyspäivä , 1.joulupäivä ja 2.joulupäivä Liukuvat: loppiainen tammikuun 2.lauantai (vuodesta ), pitkäperjantai, 2.pääsiäis päivä, helatorstai (1992 muutos huomioitu), 2. helluntapäivä (vuodesta 1992), juhannusaatto, Suomen Lipun Päivä, pyhäinpäivä, sekä jouluaatto. Jouluaatto luetaan liikkuvaksi arkipyhäksi käytännön syistä, vaikka se onkin aina , samoin juhannusaatto on mukana, vaikka se ei ole virallinen kirkollinen pyhäpäivä. Arkipyhä voidaan vuositasolla lisätä ja poistaa, yhtäaikaa niitä voi olla voimassa enintään 21. Lähdöt voidaan halutessa ohjelmallisesti pakkoohjata päälle tai pois. Minuuttisivukellojen impulssin kestoaika on 2 sekuntia. 1 sekunti 1 vuosi. 2

4 PERUSNÄYTTÖ Normaalikäynnissä on ET-kellokytkimen näyttöruudussa päivämäärä, kellonaika, viikonpäivä sekä teksti paina CR näppäintä. Tätä nimitetään perusnäytöksi. Jos lähtöjä on pakko-ohjattu päälle tai pois, ovat näiden lähtöjen numerot näytön ylärivillä. Perusnäyttö: Käsiohj: :00:45 keskiviikko paina CR näppäintä Päävalikkoon päästään painamalla ensin CR-painiketta. Kellokykin kysyy nyt tunnuslukua: Tunnus: _ Näppäile tunnus ja paina CR. Näppäile tunnusluku 200 ja paina CR-painiketta. Jos tunnus on virheellinen, ilmestyy näyttöön kolme kysymysmerkkiä, ja laite palaa hetken kuluttua perusnäyttöön. Kun oikea tunnusluku on näppäilty ja painettu CR, kellokytkin siirtyy päävalikkoon. Päävalikko: Paina (1-4): 1= Ohjelmointi 2= Ohjelmien selaus 3= Kellon ajan asetus 4= Lisää toimintoja Päävalikosta valitaan haluttu toiminto painamalla numeroa yhdestä neljään. Takaisin perusnäyttöön päästään painamalla STOP-painiketta. Jos kellokytkintä käytettäessä se jätetään palauttamatta perusnäyttöön, palautuu se siihen automaattisesti noin kymmenen minuutin kuluttua viimeisestä näppäinpainalluksesta. 3

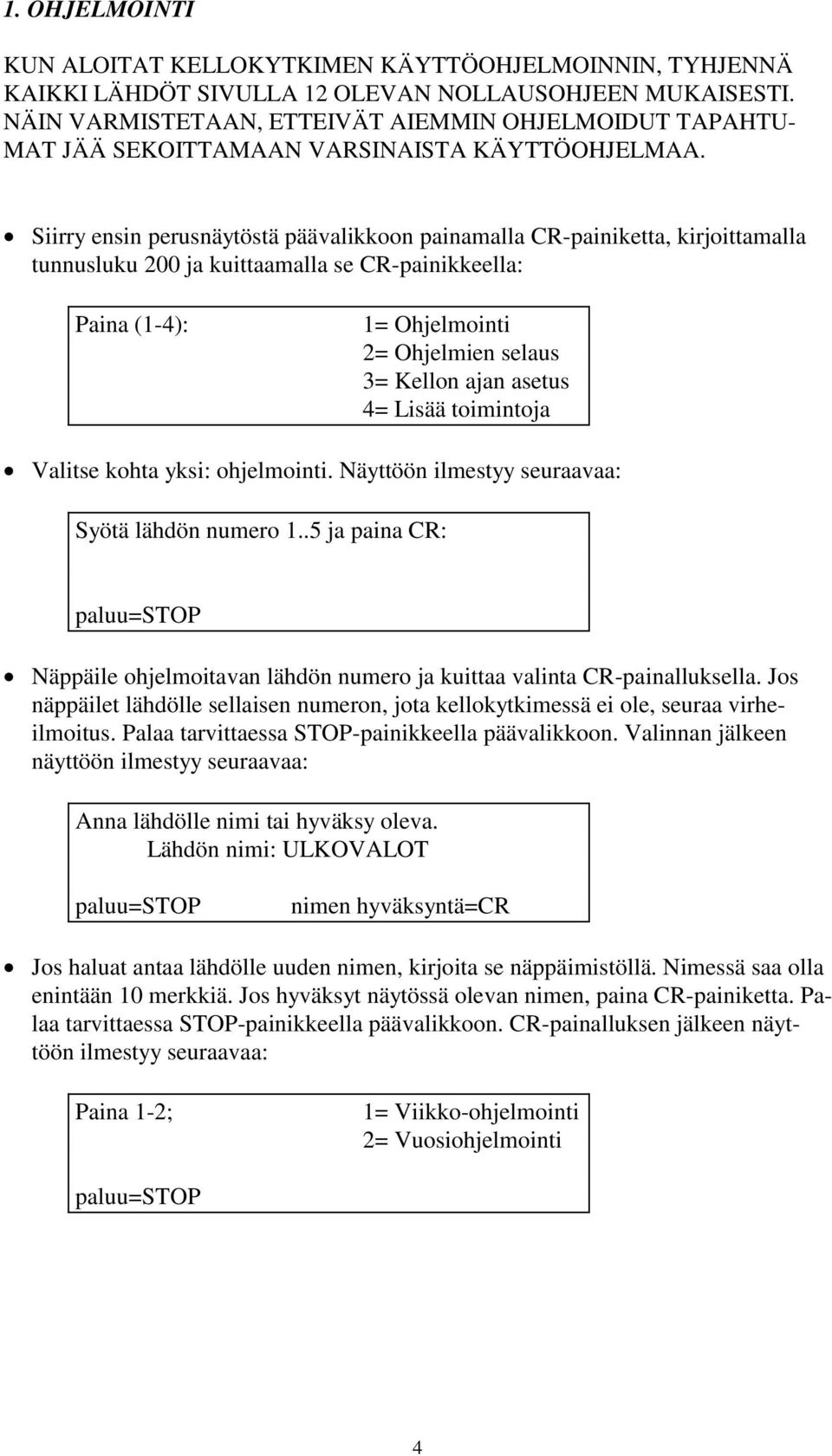

5 1. OHJELMOINTI KUN ALOITAT KELLOKYTKIMEN KÄYTTÖOHJELMOINNIN, TYHJENNÄ KAIKKI LÄHDÖT SIVULLA 12 OLEVAN NOLLAUSOHJEEN MUKAISESTI. NÄIN VARMISTETAAN, ETTEIVÄT AIEMMIN OHJELMOIDUT TAPAHTU- MAT JÄÄ SEKOITTAMAAN VARSINAISTA KÄYTTÖOHJELMAA. Siirry ensin perusnäytöstä päävalikkoon painamalla CR-painiketta, kirjoittamalla tunnusluku 200 ja kuittaamalla se CR-painikkeella: Paina (1-4): 1= Ohjelmointi 2= Ohjelmien selaus 3= Kellon ajan asetus 4= Lisää toimintoja Valitse kohta yksi: ohjelmointi. Näyttöön ilmestyy seuraavaa: Syötä lähdön numero 1..5 ja paina CR: Näppäile ohjelmoitavan lähdön numero ja kuittaa valinta CR-painalluksella. Jos näppäilet lähdölle sellaisen numeron, jota kellokytkimessä ei ole, seuraa virheilmoitus. Palaa tarvittaessa STOP-painikkeella päävalikkoon. Valinnan jälkeen näyttöön ilmestyy seuraavaa: Anna lähdölle nimi tai hyväksy oleva. Lähdön nimi: ULKOVALOT nimen hyväksyntä=cr Jos haluat antaa lähdölle uuden nimen, kirjoita se näppäimistöllä. Nimessä saa olla enintään 10 merkkiä. Jos hyväksyt näytössä olevan nimen, paina CR-painiketta. Palaa tarvittaessa STOP-painikkeella päävalikkoon. CR-painalluksen jälkeen näyttöön ilmestyy seuraavaa: Paina 1-2; 1= Viikko-ohjelmointi 2= Vuosiohjelmointi 4

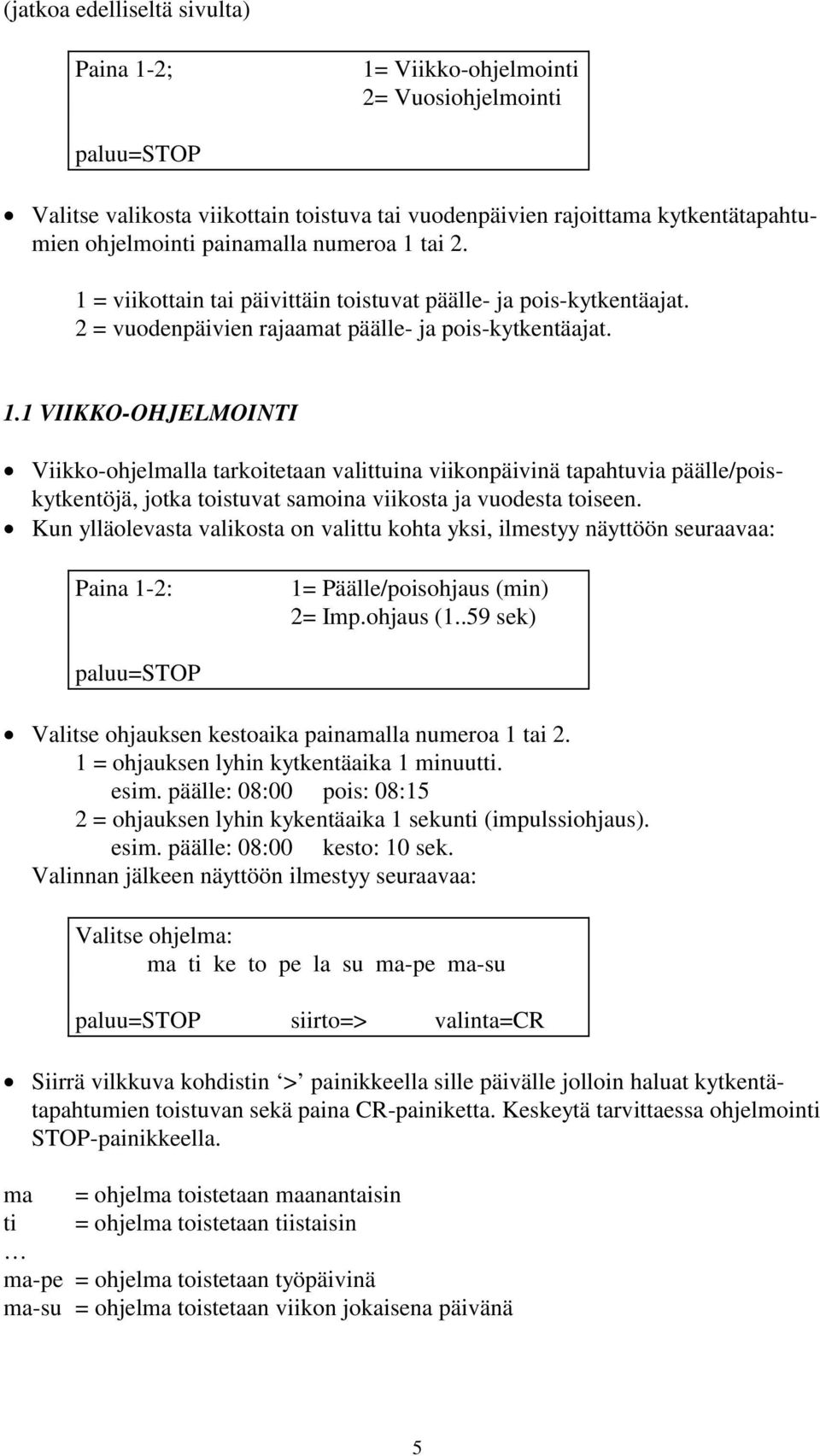

6 (jatkoa edelliseltä sivulta) Paina 1-2; 1= Viikko-ohjelmointi 2= Vuosiohjelmointi Valitse valikosta viikottain toistuva tai vuodenpäivien rajoittama kytkentätapahtumien ohjelmointi painamalla numeroa 1 tai 2. 1 = viikottain tai päivittäin toistuvat päälle- ja pois-kytkentäajat. 2 = vuodenpäivien rajaamat päälle- ja pois-kytkentäajat. 1.1 VIIKKO-OHJELMOINTI Viikko-ohjelmalla tarkoitetaan valittuina viikonpäivinä tapahtuvia päälle/poiskytkentöjä, jotka toistuvat samoina viikosta ja vuodesta toiseen. Kun ylläolevasta valikosta on valittu kohta yksi, ilmestyy näyttöön seuraavaa: Paina 1-2: 1= Päälle/poisohjaus (min) 2= Imp.ohjaus (1..59 sek) Valitse ohjauksen kestoaika painamalla numeroa 1 tai 2. 1 = ohjauksen lyhin kytkentäaika 1 minuutti. esim. päälle: 08:00 pois: 08:15 2 = ohjauksen lyhin kykentäaika 1 sekunti (impulssiohjaus). esim. päälle: 08:00 kesto: 10 sek. Valinnan jälkeen näyttöön ilmestyy seuraavaa: Valitse ohjelma: ma ti ke to pe la su ma-pe ma-su siirto=> valinta=cr Siirrä vilkkuva kohdistin > painikkeella sille päivälle jolloin haluat kytkentätapahtumien toistuvan sekä paina CR-painiketta. Keskeytä tarvittaessa ohjelmointi STOP-painikkeella. ma = ohjelma toistetaan maanantaisin ti = ohjelma toistetaan tiistaisin ma-pe = ohjelma toistetaan työpäivinä ma-su = ohjelma toistetaan viikon jokaisena päivänä 5

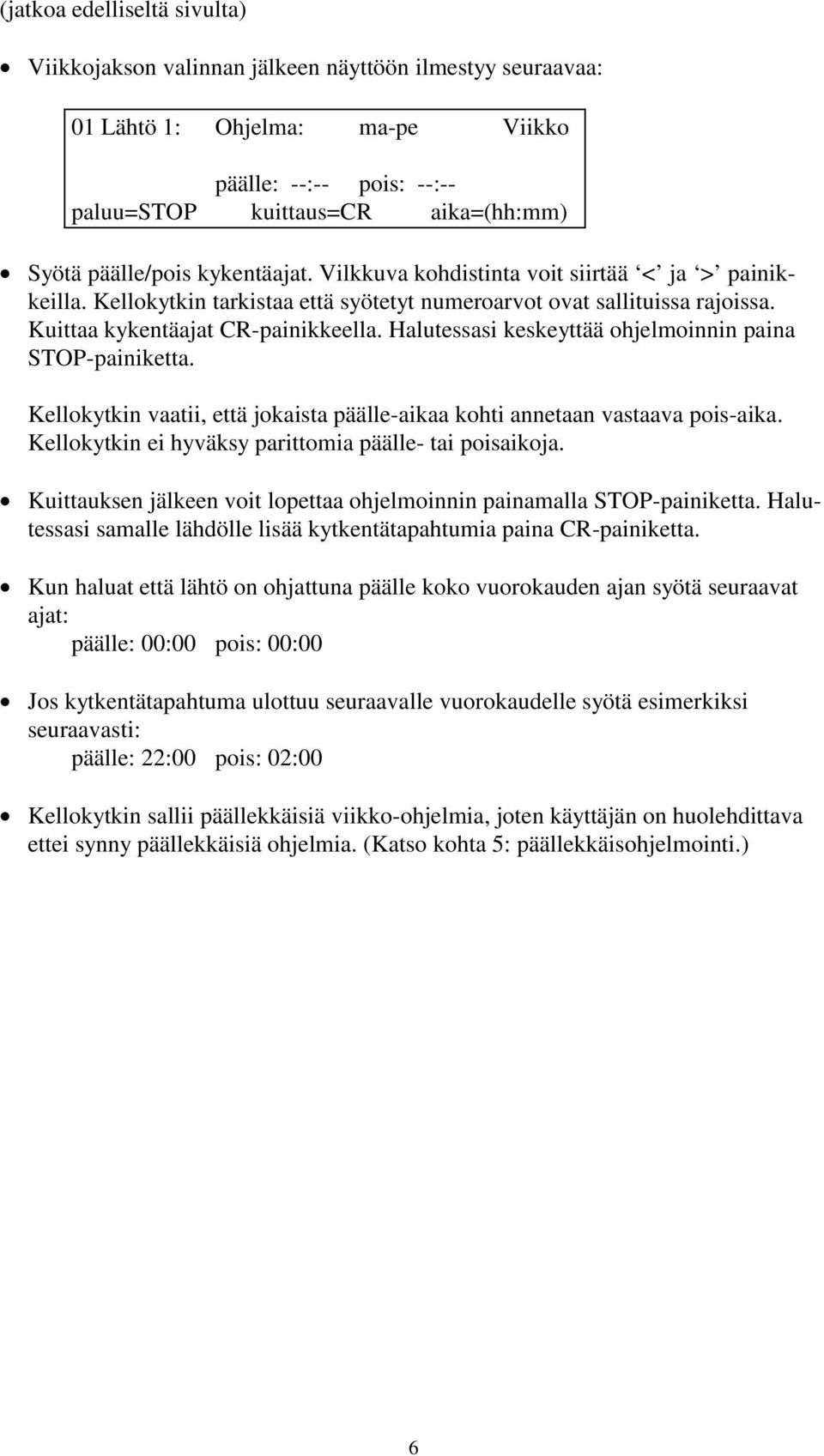

7 (jatkoa edelliseltä sivulta) Viikkojakson valinnan jälkeen näyttöön ilmestyy seuraavaa: 01 Lähtö 1: Ohjelma: ma-pe Viikko päälle: --:-- pois: --:-- kuittaus=cr aika=(hh:mm) Syötä päälle/pois kykentäajat. Vilkkuva kohdistinta voit siirtää < ja > painikkeilla. Kellokytkin tarkistaa että syötetyt numeroarvot ovat sallituissa rajoissa. Kuittaa kykentäajat CR-painikkeella. Halutessasi keskeyttää ohjelmoinnin paina STOP-painiketta. Kellokytkin vaatii, että jokaista päälle-aikaa kohti annetaan vastaava pois-aika. Kellokytkin ei hyväksy parittomia päälle- tai poisaikoja. Kuittauksen jälkeen voit lopettaa ohjelmoinnin painamalla STOP-painiketta. Halutessasi samalle lähdölle lisää kytkentätapahtumia paina CR-painiketta. Kun haluat että lähtö on ohjattuna päälle koko vuorokauden ajan syötä seuraavat ajat: päälle: 00:00 pois: 00:00 Jos kytkentätapahtuma ulottuu seuraavalle vuorokaudelle syötä esimerkiksi seuraavasti: päälle: 22:00 pois: 02:00 Kellokytkin sallii päällekkäisiä viikko-ohjelmia, joten käyttäjän on huolehdittava ettei synny päällekkäisiä ohjelmia. (Katso kohta 5: päällekkäisohjelmointi.) 6

8 1.2 VUOSIOHJELMOINTI Vuosiohjelmoinnilla tarkoitetaan toimintaa, jolloin viikko-ohjelma voidaan rajoittaa voimassaolevaksi vain tietyn aikaa vuodesta. Vuosiohjelma voi olla myös yhden päivän pituinen. Ohjelmointi on lähtökohtainen. Paina 1-2; 1= Viikko-ohjelmointi 2= Vuosiohjelmointi Valitse kohta kaksi: vuosiohjelmointi. Näyttöön ilmestyy seuraavaa: Lähtö 1 Vuosiohjelma alkaa (pp-kk) : kuittaus=cr Syötä päivämäärä jolloin ohjelma alkaa. Siirrä tarvittaessa vilkkuva kohdistin < ja > painikkeilla. Ohjelma tarkistaa että syötetty päivämäärä on oikea (esimerkiksi on virheellinen). Kuittaa aloituspäivämäärä CR-painikkeella. Keskeytä tarvittaessa ohjelmointi STOP-painikkeella. Aloituspäivän syötön jälkeen näyttöön ilmestyy seuraavaa: Lähtö 1 Vuosiohjelma loppuu (pp-kk) : kuittaus=cr Syötä vuosiohjelman päättymispäivämäärä, ensin päivä kahdella, sitten kuukausi kahdella numerolla, ja kuittaa CR-painikkeella. Näyttöön ilmestyy seuraavaa: Paina 1-2: 1= Päälle/poisohjaus (min) 2= Imp.ohjaus (1..59 sek) 3= Ohjaukset estetty Valitse ohjauksen kestoaika painamalla numeroa 1 tai 2 tai estä ohjaukset painamalla numero 3. 1 = ohjauksen lyhin kytkentäaika 1 minuutti. esim. päälle: 08:00 pois: 08:15 2 = ohjauksen lyhin kytkentäaika 1 sekunti. esim. päälle: 08:00 kesto: 10 sek. 3 = ohjaukset estetty koko vuorokauden ympäri. (jatkuva pois-tila) 7

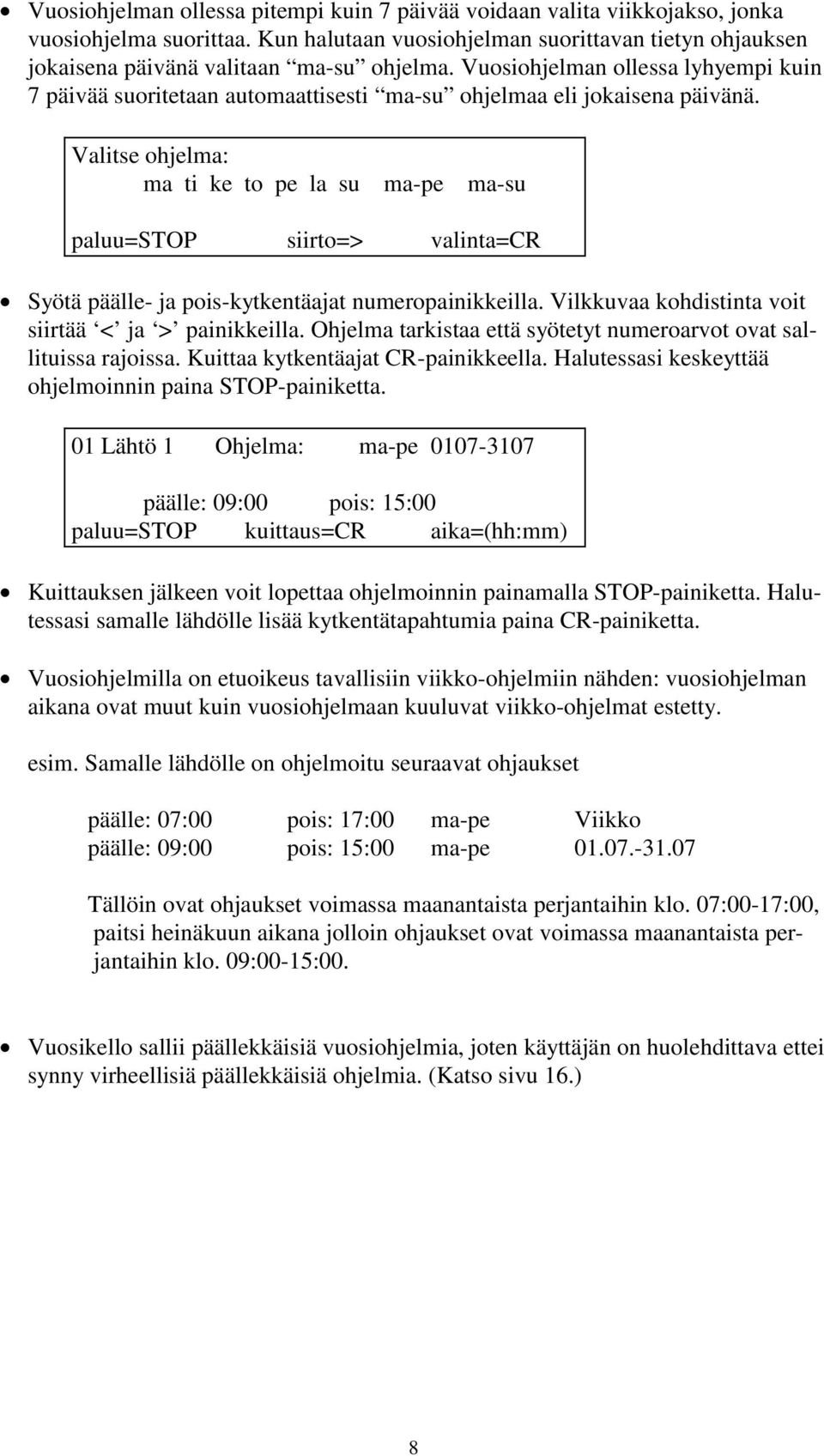

9 Vuosiohjelman ollessa pitempi kuin 7 päivää voidaan valita viikkojakso, jonka vuosiohjelma suorittaa. Kun halutaan vuosiohjelman suorittavan tietyn ohjauksen jokaisena päivänä valitaan ma-su ohjelma. Vuosiohjelman ollessa lyhyempi kuin 7 päivää suoritetaan automaattisesti ma-su ohjelmaa eli jokaisena päivänä. Valitse ohjelma: ma ti ke to pe la su ma-pe ma-su siirto=> valinta=cr Syötä päälle- ja pois-kytkentäajat numeropainikkeilla. Vilkkuvaa kohdistinta voit siirtää < ja > painikkeilla. Ohjelma tarkistaa että syötetyt numeroarvot ovat sallituissa rajoissa. Kuittaa kytkentäajat CR-painikkeella. Halutessasi keskeyttää ohjelmoinnin paina STOP-painiketta. 01 Lähtö 1 Ohjelma: ma-pe päälle: 09:00 pois: 15:00 kuittaus=cr aika=(hh:mm) Kuittauksen jälkeen voit lopettaa ohjelmoinnin painamalla STOP-painiketta. Halutessasi samalle lähdölle lisää kytkentätapahtumia paina CR-painiketta. Vuosiohjelmilla on etuoikeus tavallisiin viikko-ohjelmiin nähden: vuosiohjelman aikana ovat muut kuin vuosiohjelmaan kuuluvat viikko-ohjelmat estetty. esim. Samalle lähdölle on ohjelmoitu seuraavat ohjaukset päälle: 07:00 pois: 17:00 ma-pe Viikko päälle: 09:00 pois: 15:00 ma-pe Tällöin ovat ohjaukset voimassa maanantaista perjantaihin klo. 07:00-17:00, paitsi heinäkuun aikana jolloin ohjaukset ovat voimassa maanantaista perjantaihin klo. 09:00-15:00. Vuosikello sallii päällekkäisiä vuosiohjelmia, joten käyttäjän on huolehdittava ettei synny virheellisiä päällekkäisiä ohjelmia. (Katso sivu 16.) 8

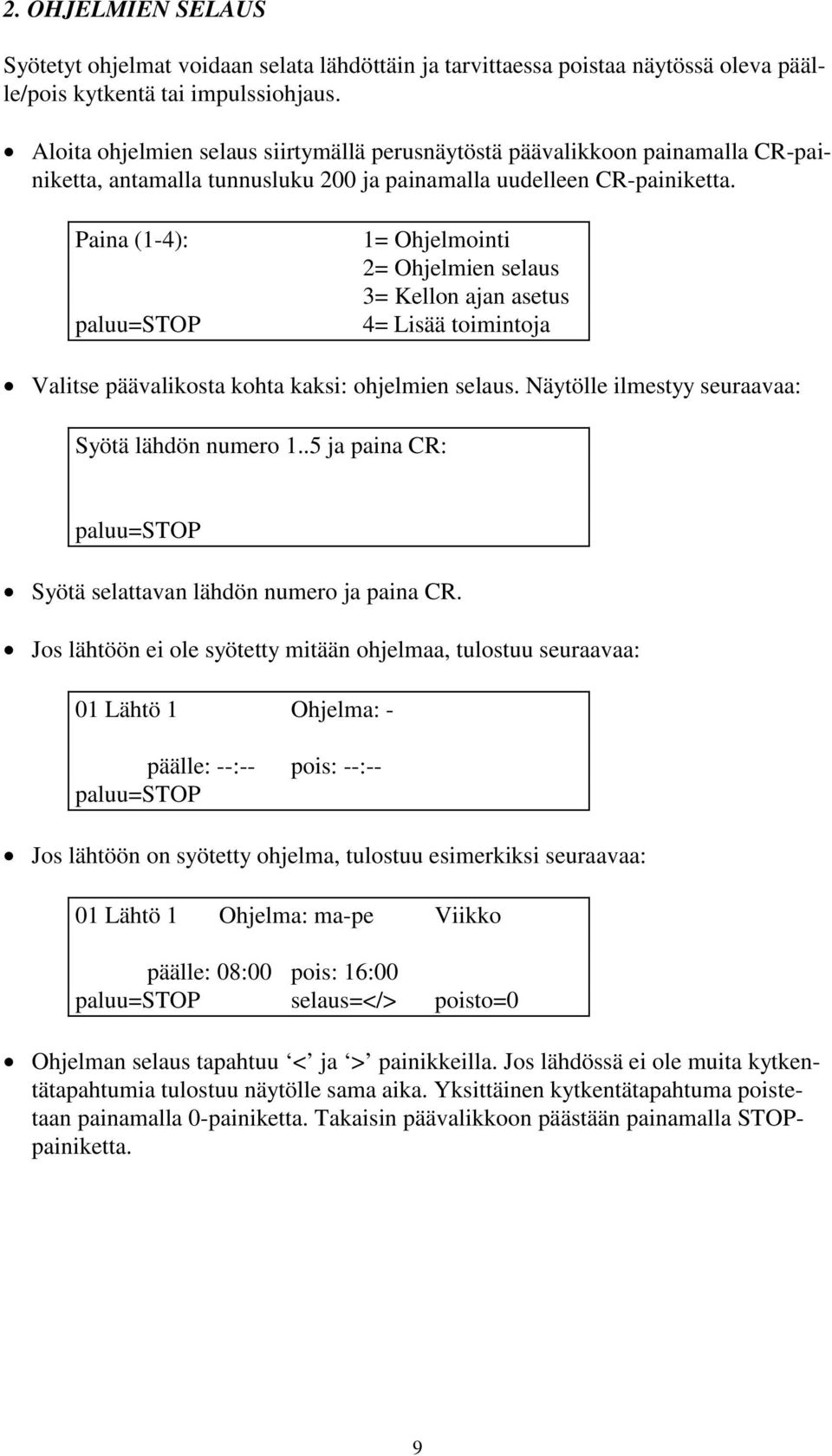

10 2. OHJELMIEN SELAUS Syötetyt ohjelmat voidaan selata lähdöttäin ja tarvittaessa poistaa näytössä oleva päälle/pois kytkentä tai impulssiohjaus. Aloita ohjelmien selaus siirtymällä perusnäytöstä päävalikkoon painamalla CR-painiketta, antamalla tunnusluku 200 ja painamalla uudelleen CR-painiketta. Paina (1-4): 1= Ohjelmointi 2= Ohjelmien selaus 3= Kellon ajan asetus 4= Lisää toimintoja Valitse päävalikosta kohta kaksi: ohjelmien selaus. Näytölle ilmestyy seuraavaa: Syötä lähdön numero 1..5 ja paina CR: Syötä selattavan lähdön numero ja paina CR. Jos lähtöön ei ole syötetty mitään ohjelmaa, tulostuu seuraavaa: 01 Lähtö 1 Ohjelma: - päälle: --:-- pois: --:-- Jos lähtöön on syötetty ohjelma, tulostuu esimerkiksi seuraavaa: 01 Lähtö 1 Ohjelma: ma-pe Viikko päälle: 08:00 pois: 16:00 selaus=</> poisto=0 Ohjelman selaus tapahtuu < ja > painikkeilla. Jos lähdössä ei ole muita kytkentätapahtumia tulostuu näytölle sama aika. Yksittäinen kytkentätapahtuma poistetaan painamalla 0-painiketta. Takaisin päävalikkoon päästään painamalla STOPpainiketta. 9

11 3. KELLON AJAN ASETUS Siirry ensin perusnäytöstä päävalikkoon painamalla CR-painiketta, kirjoittamalla tunnusluku 200 ja kuittaamalla se CR-painikkeella: Paina (1-4): 1= Ohjelmointi 2= Ohjelmien selaus 3= Kellon ajan asetus 4= Lisää toimintoja Valitse kohta kolme: kellon ajan asetus. Näyttöön ilmestyy seuraavaa: Aseta aika: :47:20 (vvvv-kk-pp hh:mm:ss) aikaanasetus=cr siirto=</> Aseta uusi aika numeropainikkeilla. Vilkkuvan kohdistimen voit tarvittaessa siirtää oikealle > painikkeella ja vasemmalle < painikkeella. Ohjelma estää väärien numeroarvojen syöttämisen esim. sekuntien on oltava välillä Aika voidaan asettaa välille Uusi asetettu aika astuu voimaan painettaessa kuittaukseksi CR-painiketta. Kuittauksen jälkeen laite palaa välittömästi normaaliin käyntiin. Painamalla STOP-painiketta kellokytkin palaa perusnäyttöön kesken asetuksen. Vanha aika jää voimaan. 10

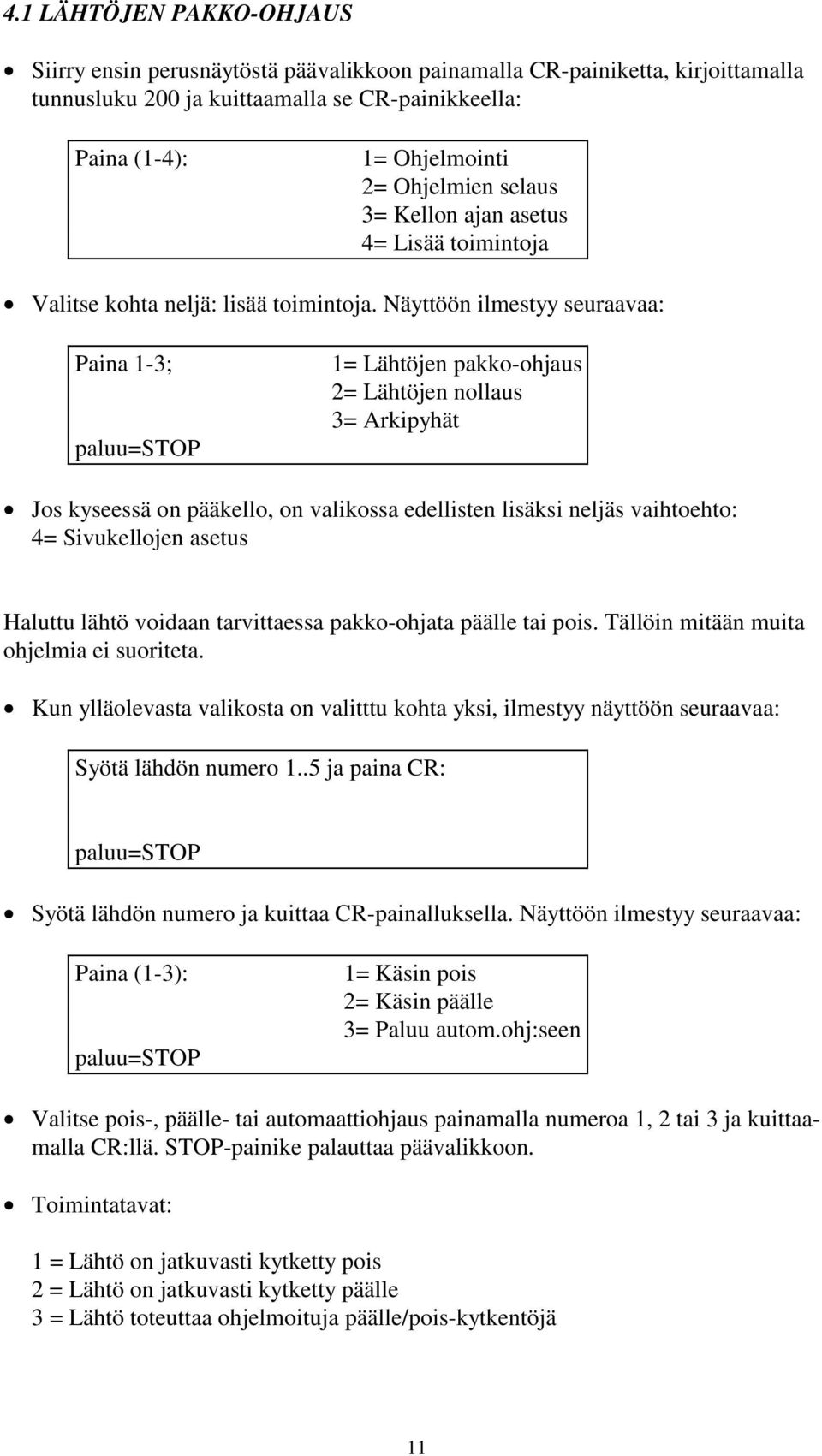

12 4.1 LÄHTÖJEN PAKKO-OHJAUS Siirry ensin perusnäytöstä päävalikkoon painamalla CR-painiketta, kirjoittamalla tunnusluku 200 ja kuittaamalla se CR-painikkeella: Paina (1-4): 1= Ohjelmointi 2= Ohjelmien selaus 3= Kellon ajan asetus 4= Lisää toimintoja Valitse kohta neljä: lisää toimintoja. Näyttöön ilmestyy seuraavaa: Paina 1-3; 1= Lähtöjen pakko-ohjaus 2= Lähtöjen nollaus 3= Arkipyhät Jos kyseessä on pääkello, on valikossa edellisten lisäksi neljäs vaihtoehto: 4= Sivukellojen asetus Haluttu lähtö voidaan tarvittaessa pakko-ohjata päälle tai pois. Tällöin mitään muita ohjelmia ei suoriteta. Kun ylläolevasta valikosta on valitttu kohta yksi, ilmestyy näyttöön seuraavaa: Syötä lähdön numero 1..5 ja paina CR: Syötä lähdön numero ja kuittaa CR-painalluksella. Näyttöön ilmestyy seuraavaa: Paina (1-3): 1= Käsin pois 2= Käsin päälle 3= Paluu autom.ohj:seen Valitse pois-, päälle- tai automaattiohjaus painamalla numeroa 1, 2 tai 3 ja kuittaamalla CR:llä. STOP-painike palauttaa päävalikkoon. Toimintatavat: 1 = Lähtö on jatkuvasti kytketty pois 2 = Lähtö on jatkuvasti kytketty päälle 3 = Lähtö toteuttaa ohjelmoituja päälle/pois-kytkentöjä 11

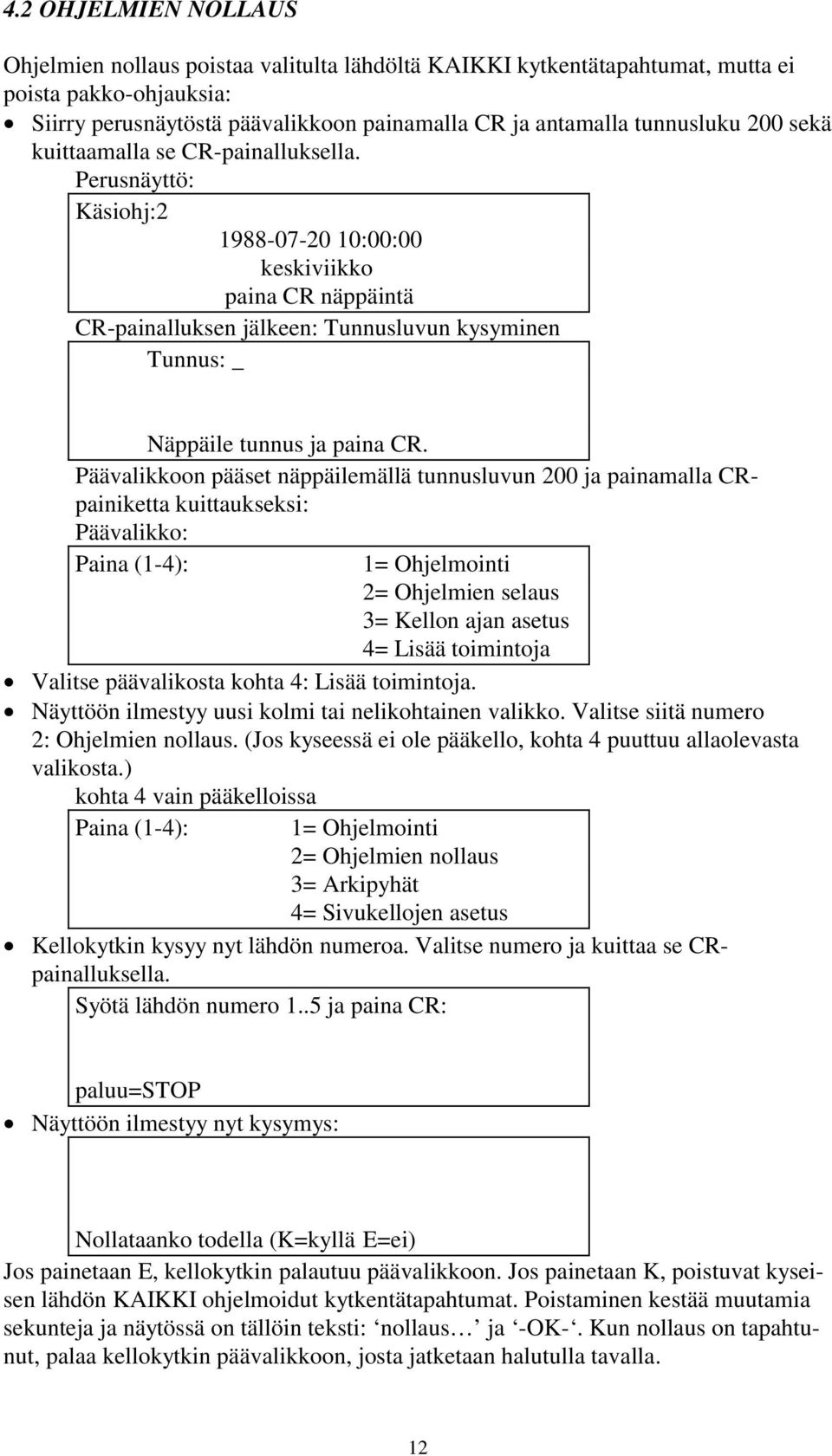

13 4.2 OHJELMIEN NOLLAUS Ohjelmien nollaus poistaa valitulta lähdöltä KAIKKI kytkentätapahtumat, mutta ei poista pakko-ohjauksia: Siirry perusnäytöstä päävalikkoon painamalla CR ja antamalla tunnusluku 200 sekä kuittaamalla se CR-painalluksella. Perusnäyttö: Käsiohj: :00:00 keskiviikko paina CR näppäintä CR-painalluksen jälkeen: Tunnusluvun kysyminen Tunnus: _ Näppäile tunnus ja paina CR. Päävalikkoon pääset näppäilemällä tunnusluvun 200 ja painamalla CRpainiketta kuittaukseksi: Päävalikko: Paina (1-4): 1= Ohjelmointi 2= Ohjelmien selaus 3= Kellon ajan asetus 4= Lisää toimintoja Valitse päävalikosta kohta 4: Lisää toimintoja. Näyttöön ilmestyy uusi kolmi tai nelikohtainen valikko. Valitse siitä numero 2: Ohjelmien nollaus. (Jos kyseessä ei ole pääkello, kohta 4 puuttuu allaolevasta valikosta.) kohta 4 vain pääkelloissa Paina (1-4): 1= Ohjelmointi 2= Ohjelmien nollaus 3= Arkipyhät 4= Sivukellojen asetus Kellokytkin kysyy nyt lähdön numeroa. Valitse numero ja kuittaa se CRpainalluksella. Syötä lähdön numero 1..5 ja paina CR: Näyttöön ilmestyy nyt kysymys: Nollataanko todella (K=kyllä E=ei) Jos painetaan E, kellokytkin palautuu päävalikkoon. Jos painetaan K, poistuvat kyseisen lähdön KAIKKI ohjelmoidut kytkentätapahtumat. Poistaminen kestää muutamia sekunteja ja näytössä on tällöin teksti: nollaus ja -OK-. Kun nollaus on tapahtunut, palaa kellokytkin päävalikkoon, josta jatketaan halutulla tavalla. 12

14 4.3 ARKIPYHÄT Kellokytkimen tunnistaa seuraavat 14 arkipyhää: Kiinteät: Uudenvuodenpäivä, vapunpäivä, itsenäisyyspäivä, jouluaatto, 1. ja 2. joulupäivä. Liukuvat: Loppiainen (v muutos huomioitu), pitkäperjantai, 2. pääsiäispäivä, Kristuksen taivaaseenastumisen päivä (v muutos huomioitu), helalauantai, juhannusaatto, juhannuspäivä ja pyhäinpäivä. Kellokytkin laskee uudet arkipyhät vuoden vaihtuessa. Tällöin poistuvat myös edellisvuonna tehdyt arkipyhämuutokset. Arkipyhinä kellokytkin noudattaa sunnuntain mukaista ohjelmaa kaikilla lähdöillä. Arkipyhä voi muuttaa, poistaa ja lisätä seuraavasti: Siirry ensin perusnäytöstä päävalikkoon painamalla CR-painiketta, kirjoittamalla tunnusluku 200 ja kuittaamalla se CR-painikkeella: Paina (1-4): 1= Ohjelmointi 2= Ohjelmien selaus 3= Kellon ajan asetus 4= Lisää toimintoja Valitse kohta neljä: Lisää toimintoja. Näyttöön ilmestyy uusi valikko: kohta 4 vain pääkelloissa Paina (1-4): 1= Lähtöjen pakko-ohjaus 2= Ohjelmien nollaus 3= Arkipyhät 4= Sivukellojen asetus Valitse kohta kolme: Arkipyhät. Näytölle tulostuvat kuluvan vuoden arkipyhät, sekä kiinteät että liukuvat: poisto=> ja CR lisäys=1 (jatkuu seuraavalle sivulle) 13

15 Arkipyhän poistaminen: Siirrä kohdistin arkipyhänäytössä > -näppäimellä halutun arkipyhän kohdalle. Vilkkuva kohdistin osoittaa valitun päivän. Jos menet vahingossa halutun päivän yli, paina > -näppäintä niin monta kertaa, että kohdistin kiertyy uudelleen halutun päivän kohdalle. Kun kohdistin vilkkuu halutun päivän kohdalla, poista se painamalla CR-painiketta. CR-painalluksen jälkeen näytössä ovat jäljellä olevat arkipyhät. Voit jatkaa poistamista siirtämällä kohdistimen uudelleen ja painamalla CR. Lopeta arkipyhien poistaminen painamalla STOP-painiketta. Kellokytkin palautuu tällöin päävalikkoon, josta voit jatkaa haluamallasi tavalla. Arkipyhän lisääminen: Siirry ensin arkipyhänäyttöön ja paina numero ykköstä. Näyttöön ilmestyy seuraavaa: Syötä arkipyhän päivämäärä: _ - siirto=</> kuittaus=cr Syötä arkipyhän päivämäärä: ensin päivä kahdella numerolla, sitten kuukausi kahdella numerolla. Virhenäppäilyn voit korjata < -painikkeella. Kuittaa lisätty päivämäärä CR-painikkeella. Näyttöön tulevat esille arkipyhät uudelleen, äskeinen lisätty päivä viimeisenä. Voit jatkaa päivien lisäämistä painamalla uudelleen ykköstä. Voit myös aloittaa poistamisen painamalla CR-painiketta. Lopeta arkipäivien lisäys STOP-painikkeella, jolloin kellokytkin palaa päävalikkoon. Yhtä aikaa kellokytkimessä voi olla enintään 21 arkipäivää, 14 automaattista ja 7 lisättyä. Lisäyksen voi tehdä enemmän, jos ensin poistaa automaattisia päiviä (esimerkiksi vuoden puolivälissä voi ilman muuta poistaa siihen mennessä jo olleet arkipyhät). Vihje: jos poistat vahingossa arkipyhiä, voit palauttaa ne kaikki oikeiksi siirtymällä päävalikkoon, valitsemalla siitä kohdan 3 (Kellon ajan asetus) ja muuttamalla vuoden joksikin muuksi. Muutoksen jälkeen tee CR-kuittaus, siirry uudelleen ajan asetuksen ja palauta vuosi oikeaksi. Kuittauksen jälkeen kellokytkin laskee automaattisesti arkipyhät uudelleen. Huomaa että aikaisemmin lisätyt arkipyhät häviävät tässä yhteydessä. 14

16 4.4 SIVUKELLOT Vuosikellossa, joka on varustettu sivukello-ohjauksella (pääkelloversio) on seuraavanlaiset toiminnot: Kunpääkellon ja sivukellojen aika poikkeaa toisistaan (esimerkiksi sähkökatkoksen jälkeen), aloittaa kellokytkin automaattisen pika-ajon. (Jos sivukellot ovat yhtä tuntia vähemmän edellä pääkelloajasta, ei pika-ajoa tapahdu, vaan sivukellot pysyvät pysähtyneenä erotusajan.) Pika-ajon aikana on näytössä pääkellon ja sivukellojen aika minuutin tarkkuudella. Sivukellojen aikaanasetus: Pääkelloa käyttöönotettaessa on sille kerrottava, mikä sivukellojen osoittama aika on. Tämä tehdään seuraavasti: Siirry ensin perusnäytöstä päävalikkoon painamalla CR, antamalla tunnusluku 200 ja kuittaamalla CR-painikkeella. Valitse päävalikosta kohta neljä: Lisää toimintoja. Näyttöön ilmestyy apuvalikko: Paina (1-4): 1= Lähtöjen pakko-ohjaus 2= Lähtöjen nollaus 3= Arkipyhät 4= Sivukellojen asetus Valitse kohta neljä: Sivukellojen asetus. Näyttöön ilmestyy seuraavaa: Mitä sivukellot näyttävät: : (hh:mm) kuittaus=cr siirto=</> Syötä se kellonaika, jota sivukellot näyttävät, ensin tunnit kahdella numerolla, sitten minuutit kahdella numerolla. Virhenäppäilyn voi korjata <-painikkeella. Kuittaa lopuksi CR-painikkeella. Palauta kellokytkin normaalikäyntiin STOP-painalluksella. Jos asetettu aika poikkeaa tuntia vähemmän pääkellon ajasta, jää kellokytkin odottamaan, kunnes sivukellojen pika-ajo, ja näytössä on tilanteen kuvaus: Pääkello : 14:56 Sivukello : 12:00 Pika-ajo keskeytä STOP:lla. Pika-ajon päätteeksi kellokytkin siirtyy automaattisesti normaalikäyntiin ja perusnäyttöön. 15

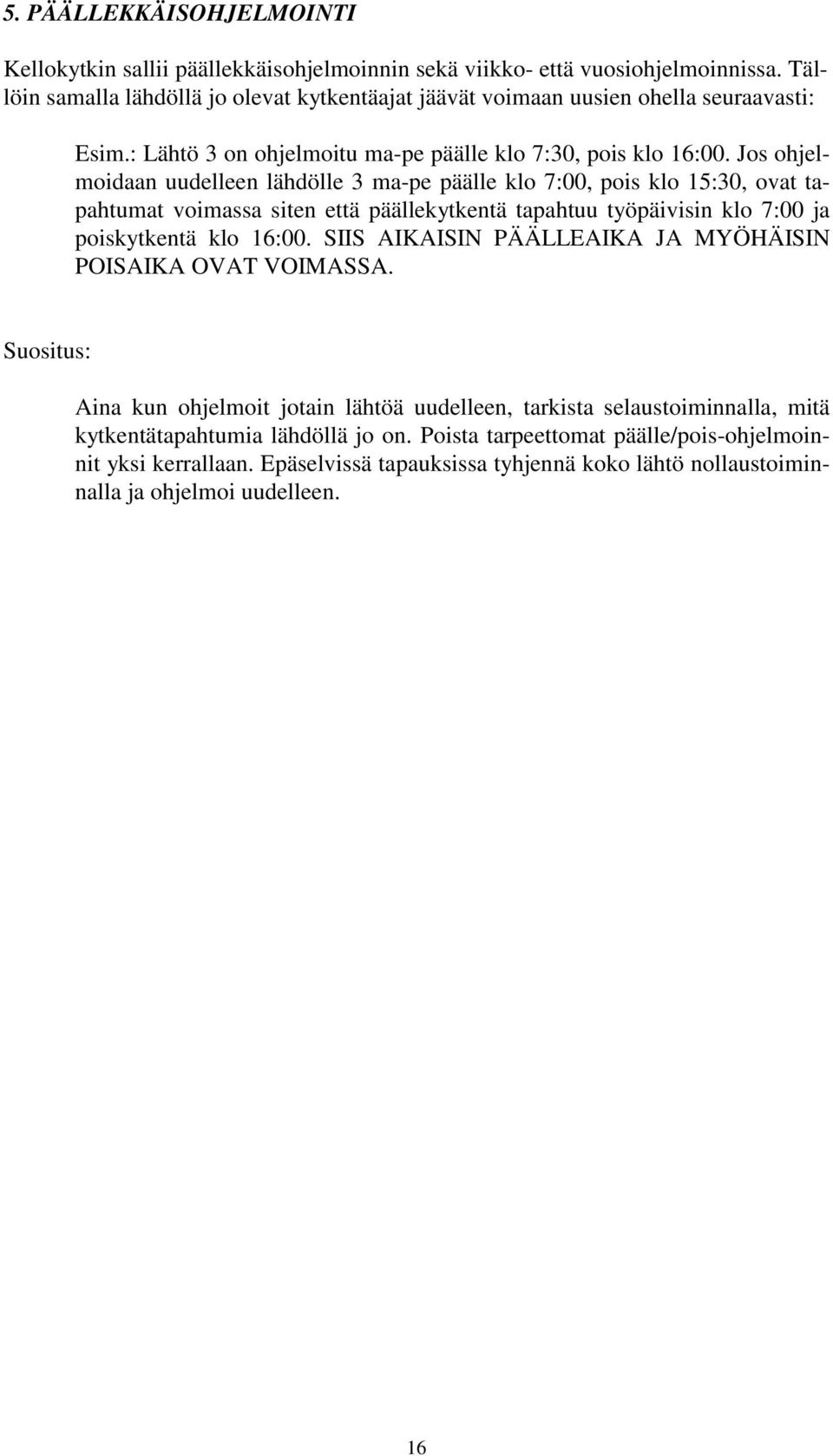

17 5. PÄÄLLEKKÄISOHJELMOINTI Kellokytkin sallii päällekkäisohjelmoinnin sekä viikko- että vuosiohjelmoinnissa. Tällöin samalla lähdöllä jo olevat kytkentäajat jäävät voimaan uusien ohella seuraavasti: Esim.: Lähtö 3 on ohjelmoitu ma-pe päälle klo 7:30, pois klo 16:00. Jos ohjelmoidaan uudelleen lähdölle 3 ma-pe päälle klo 7:00, pois klo 15:30, ovat tapahtumat voimassa siten että päällekytkentä tapahtuu työpäivisin klo 7:00 ja poiskytkentä klo 16:00. SIIS AIKAISIN PÄÄLLEAIKA JA MYÖHÄISIN POISAIKA OVAT VOIMASSA. Suositus: Aina kun ohjelmoit jotain lähtöä uudelleen, tarkista selaustoiminnalla, mitä kytkentätapahtumia lähdöllä jo on. Poista tarpeettomat päälle/pois-ohjelmoinnit yksi kerrallaan. Epäselvissä tapauksissa tyhjennä koko lähtö nollaustoiminnalla ja ohjelmoi uudelleen. 16

Myynti, valmistus ja huolto: Mika Jylhä, Lohjantie 1 P, 05840 Hyvinkää Puh. 040-553 9418

Myynti, valmistus ja huolto: Mika Jylhä, Lohjantie 1 P, 05840 Hyvinkää Puh. 040-553 9418 JC-TRIP Myynti, valmistus ja huolto: Mika Jylhä, Lohjantie 1 P, 05840 Hyvinkää Puh. 040-553 9418 SISÄLLYSLUETTELO Laskimen ja tripin asennus autoon... 1 Jännitteen kytkeminen laskimelle...1 Jalkanollauskytkimen
