WMS450/470 monikanavajärjestelmien kytkentäopas. Kytkentäkaaviot ja tarvittavat osat 1 16 kanavajärjestelmiin
|
|
|
- Eero Salo
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 WMS450/470 monikanavajärjestelmien kytkentäopas Kytkentäkaaviot ja tarvittavat osat 1 16 kanavajärjestelmiin
2
3 WMS450/470 3 Johdanto Tämän oppaan kaaviot helpottavat monikanavaisen langattoman järjestelmän kytkentää. Toimivuuden kannalta on tärkeää käyttää ainoastaan kaavioissa merkittyjä laitteita. Olemme lisänneet kaavioihin myös laitteiden tärkeimmät tekniset ominaisuudet, sekä luettelot järjestelmiin tarvittavista osista helpottamaan laitteiston tilaamista. Jos teillä on kysyttävää esimerkiksi Suomessa käytettävissä olevista taajuuksista, tai tarvitsette näistä kaavioista poikkeavan langattoman systeemin, ottakaa yhteyttä meihin: Studiotec Oy Kuusiniemi Espoo sales@studiotec.fi puh Kaikki järjestelmät tässä oppaassa on suunniteltu aktiivisille antenneille, joita pystyy käyttämään kaikkialla 20-metrisen RG58 -antennijohdon kanssa. SRA2 B/W aktiivinen suunnattu antenni Sopii sellaisiin paikkoihin, joissa tarvitaan laajaa kattavuutta ja pitkää kantavuutta (jopa 150 m), ja jossa lähettimiä käytetään tarkasti rajoitetulla alueella, kuten esiintymislavalla saleissa tai stadiumeissa. RA4000 B/W aktiivinen suuntaamaton antenni Sopii parhaiten sellaisiin tilanteisiin, joissa tarvitaan paljon liikumavaraa (jopa 100 m, ilman lähetystä häiritseviä esteitä antennin ja lähettimen välissä) ja muunneltavuutta, kuten esimerkiksi kokoussaleissa, monitoimihalleissa tai kirkoissa.
4 4 WMS450/470 Sisältö Yleistietoa langattomista järjestelmistä Sivu Antennin/vastaanottimen sijoittaminen 5 Squelch-kohinasalpa 5 Intermodulaatio 5 Johdon vaimennus 6 dip-kytkimet 6 AB4000 dip-kytkimet 6 dip-asetuksien taulukko 7 Tarvittavien laitteiden taulukko 8 Kaavioiden legenda 9 WMS-järjestelmä Antennityyppi Sivu 1 kanava SRA2 B/W 10 1 kanava RA4000 B/W 12 2 kanavaa (ilman ) SRA2 B/W 14 2 kanavaa (ilman ) RA4000 B/W 16 2 kanavaa (ilman PSU4000) SRA2 B/W 18 2 kanavaa (ilman PSU4000) RA4000 B/W 20 4 kanavaa (ilman PSU4000) SRA2 B/W 22 4 kanavaa (ilman PSU4000) RA4000 B/W 24 5 kanavaa (ilman PSU4000) SRA2 B/W 26 5 kanavaa (ilman PSU4000) RA4000 B/W 28 6 kanavaa (ilman PSU4000) SRA2 B/W 30 6 kanavaa (ilman PSU4000) RA4000 B/W 32 8 kanavaa (ilman PSU4000) SRA2 B/W 34 8 kanavaa (ilman PSU4000) RA4000 B/W 36 9 kanavaa (ilman PSU4000) SRA2 B/W 38 9 kanavaa (ilman PSU4000) RA4000 B/W kanavaa SRA2 B/W kanavaa RA4000 B/W kanavaa SRA2 B/W kanavaa RA4000 B/W kanavaa SRA2 B/W kanavaa RA4000 B/W 52
5 WMS450/470 5 Yleistietoa langattomista järjestelmistä Langattomien järjestelmien perusteet Jokainen langaton mikrofonijärjestelmä toimii yhdellä tietyllä radiotaajudella Lähettimen ja vastaanottimen täyttyy toimia samalla taajuudella Jokainen lähetin tarvitsee oman vastaanottimensa Antennin/vastaanottimen sijoittaminen Lähettimen ja antennin välillä täytyy olla suora ja esteetön näköyhteys Vastaanottimen (tai antennin) minimietäisyys lähettimeen on 1,5 metriä Antenni tarvitsee enemmän kuin 1,5 metriä etäisyyttä lähempään seinään, kattoon tai isompaan metallirakennelmaan (metallinen väliseinä, metalliverkko tai vastaava) Järjestelmän signaali ei kanna seinien läpi Vastaanotin tarvitsee ainakin 1,5 metriä etäisyyttä radiosignaalia häiritsevistä laitteista, kuten esimerkiksi lavavalaistuksen dimmeriä, loisteputkia, digitaalisia audioefektilaitteita, tietokoneita jne. Squelch-kohinasalpa Perinteinen, manuaalinen (ns. Carrier-squelch) -- Toiminnon perusteena pelkästään signaalin teho -- Kun vastaanotetun signaalin teho laskee määrätyn kynnyksen (engl. threshold) alle, vastaanottimen audiolähtö mykistetään Kehittyneempi Tone Code Squelch (vain WMS470/4500) -- Lähetin lähettää audiosignaalin lisäksi myös Tone Code -avainkoodia vastaanottimeen. Vastaanottimen audiolähtö menee päälle vain, jos riittävän signaalitehon (-10m) lisäksi avainkoodi on oikea -- Tämän ansiosta häiriösignaalit suodatetaan tehokkaasti pois Intermodulaatio Intermodulaatioksi kutsutaan ilmiötä, joka syntyy, kun kahden eri signaalitaajuuksien yhdistämisestä syntyy ei-harmonisia häiriöääniä. Aina kun on käytössä enemmän kuin yksi lähetinvastaanotin-pari samassa tilassa, intermodulaatiota voi syntyä lähettimessä ja/tai vastaanottimessa. Intermodulaatio syntyy käytetyssä taajuudessa. AKG:n SR450- ja 4500-vastaanottimiin on valmiiksi tallennettu taajuuksia, jotka estävät intermodulaation syntymistä. Monikanavaisessa järjestelmässä jokaisessa vastaanottimessa täytyy olla valikoitu sama maa-asetus (NAME) ja ryhmä. Tämän jälkeen automaattinen kanavan valinta (auto set) skannaa tapahtumapaikan ja etsii sopivat vapaat taajuudet.
6 6 WMS450/470 Johdon vaimennus Optimaalisen audiosignaalin kannalta on hyvin tärkeää, että radiosignaalin signaalitaso (RF Input Level) pysyy koko signaaliketjussa mahdollisimman hyvänlaatuisena, antennijohdon omasta signaalihävikistä/vaimennuksesta (Cable Attenuation) huolimatta. Pro-tason systeemeissä kuten WMS450/470 tai WMS4500 on sisäinen, säädettävä RF-tason vahvistus/vaimennus, jonka ansiosta RF-tason pystyy optimoimaan käytetylle johtomerkille ja johdon pituudelle sopivaksi. Tätä varten AKG:n -antennisplitterissä on kolme dip-kytkintä, joita on piilotettu etaneelin AKG-logon alle. dip-kytkimet Näillä kytkimillä voi vaimentaa antennista tulevaa signaalia 0 14 db. Kaikkien lähtöjen RF-tasoja (myös Cascade/Link-lähtö) pudotetaan saman verran. RG58 -johdon vaimennus (MKPS, MKA5 tai -antennijohtoja) 0,0-10,0-20,0-30,0-40,0-50,0-60,0-70,0 frequency (MHz) Frequency Dampfung Dampfung MHz db/100m db/1m ,13-0, ,25-0, ,38-0, ,50-0, ,63-0,54 ~ 5/100m Attenuation Power SplitterAB4000 TAKAPANEELI Signaalitason säätö Antenna A cascade output Vaimennus 14 db Antenna A input (DC power) 4x Antenna A output (DC power) Ant. B CLA ON 12 db 10 db 8 db db 4 db 2 db 0 db Dip-kytkimet logolaatan takana AB4000 dip-kytkimet SplitterAB4000 Antenna Booster AB4000-signaaliboosterissa on sisäinen 17,5 db:n vahvistin. Dip-kytkimellä voi pudottaa vahvistimen tehoa 0 14 db:n verran. AB4000 saa käyttövirtansa :stä tai ASU4000:sta antennijohdon kautta. Tehon pudotus 14 db 12 db 10 db Lopullinen vahvistus 3.5 db 5.5 db 7.5 db CLA ON Signaalitason säätö 8 db 9.5 db 6 db 11.5 db db 13.5 db 2 db 15.5 db 0 db 17.5 db

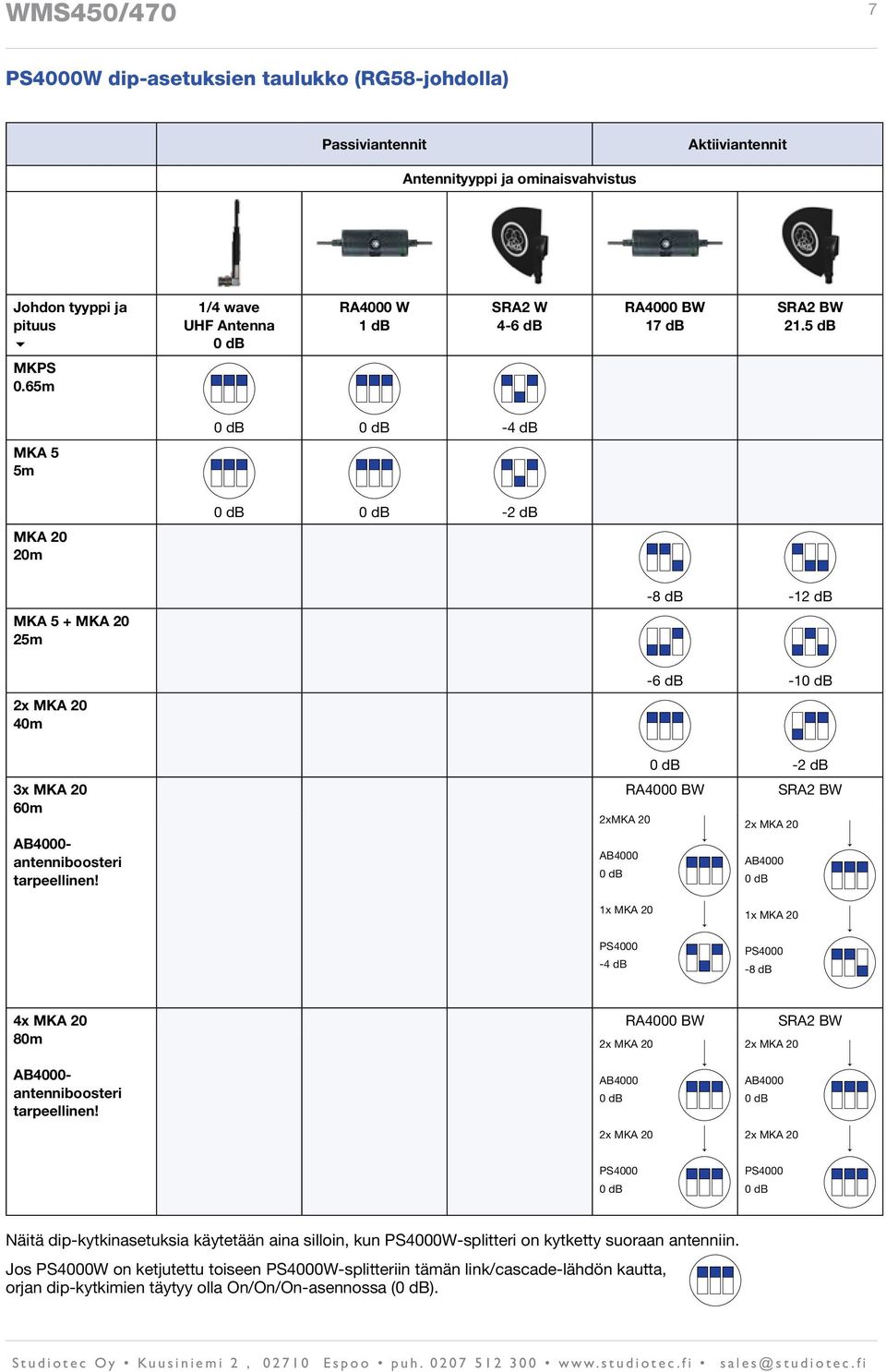

7 WMS450/470 7 dip-asetuksien taulukko (RG58-johdolla) Passiviantennit Aktiiviantennit Antennityyppi ja ominaisvahvistus Johdon tyyppi ja pituus 1/4 wave UHF Antenna 0 db RA4000 W 1 db SRA2 W 4-6 db RA4000 BW 17 db SRA2 BW 21.5 db MKPS 0.65m MKA 5 5m 0 db 0 db -4 db MKA 20 20m 0 db 0 db -2 db MKA 5 + MKA 20 25m -8 db -12 db 2x MKA 20 40m -6 db -10 db 3x MKA 20 60m AB4000- antenniboosteri tarpeellinen! 0 db -2 db RA4000 BW SRA2 BW 2xMKA 20 2x MKA 20 AB4000 AB db 0 db 1x MKA 20 1x MKA 20 PS db PS db 4x MKA 20 80m AB4000- antenniboosteri tarpeellinen! RA4000 BW 2x MKA 20 AB db 2x MKA 20 SRA2 BW 2x MKA 20 AB db 2x MKA 20 PS db PS db Näitä dip-kytkinasetuksia käytetään aina silloin, kun -splitteri on kytketty suoraan antenniin. Jos on ketjutettu toiseen -splitteriin tämän link/cascade-lähdön kautta, orjan dip-kytkimien täytyy olla On/On/On-asennossa (0 db).
8 8 WMS450/470 Tarvittavien laitteiden taulukko (WMS450/470/4500) WMSvastaanottimien lkm 2 antennia (SRA2 B/W tai RA4000 B/W) 2 -johtoa ja lisäksi Splitterit ja lyhyet johdot PS4000 ZAPD-21 MKPS PSU4000 Virtalähteet AC12 500mA AC mA Järjestelmävalvonta System Architect -softalla HUB 4000Q PSU AC12 500mA

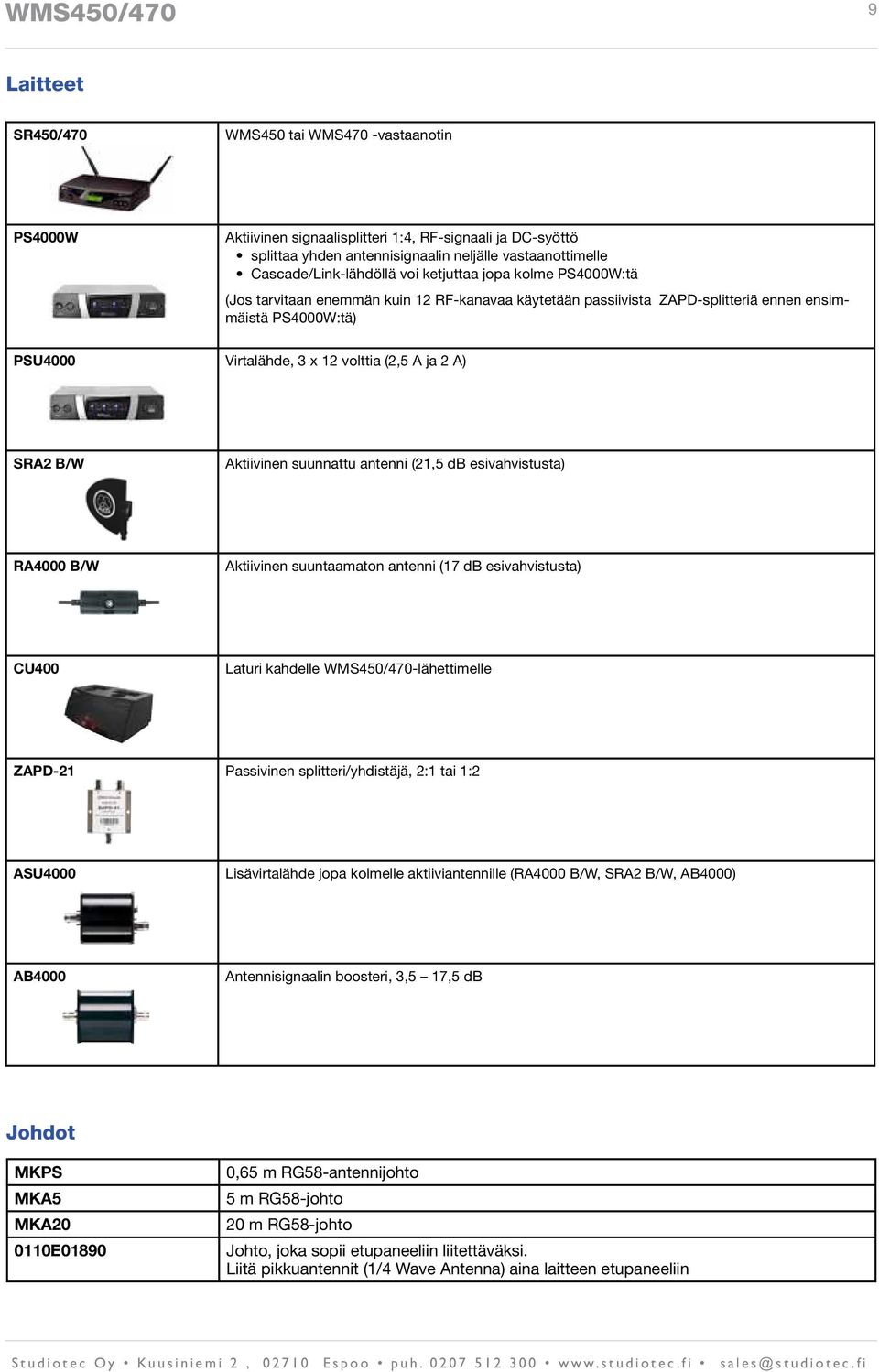

9 WMS450/470 9 Laitteet WMS450 tai WMS470 -vastaanotin Aktiivinen signaalisplitteri 1:4, RF-signaali ja DC-syöttö splittaa yhden antennisignaalin neljälle vastaanottimelle Cascade/Link-lähdöllä voi ketjuttaa jopa kolme :tä (Jos tarvitaan enemmän kuin 12 RF-kanavaa käytetään passiivista ZAPD-splitteriä ennen ensimmäistä :tä) PSU4000 Virtalähde, 3 x 12 volttia (2,5 A ja 2 A) SRA2 B/W Aktiivinen suunnattu antenni (21,5 db esivahvistusta) RA4000 B/W Aktiivinen suuntaamaton antenni (17 db esivahvistusta) CU400 Laturi kahdelle WMS450/470-lähettimelle ZAPD-21 Passivinen splitteri/yhdistäjä, 2:1 tai 1:2 ASU4000 Lisävirtalähde jopa kolmelle aktiiviantennille (RA4000 B/W, SRA2 B/W, AB4000) AB4000 Antennisignaalin boosteri, 3,5 17,5 db Johdot MKPS MKA5 0110E ,65 m RG58-antennijohto 5 m RG58-johto 20 m RG58-johto Johto, joka sopii etaneeliin liitettäväksi. Liitä pikkuantennit (1/4 Wave Antenna) aina laitteen etaneeliin
10 10 WMS450/470 1-kanavainen WMS450/470 -järjestelmä suunnatuilla antenneilla, 40 m antennijohtoa SRA2 B/W SRA2 B/W 2 x (BNC naaras/naaras -jatkokappale tarvitaan johtojen väliin!) BNC naaras/naaras välikappale AC12 virtalähde (500mA) DC IN (12V/0.5A) ANT IN ASU4000 AC12 virtalähde (500mA) DC IN (12V/0.5A) ANT IN ASU4000 2xMKPS AC12 virtalähde (500mA) Lisävarusteeksi CU400 -laturi.
11 WMS450/ kanavainen WMS450/470 -järjestelmä suunnatuilla antenneilla, 40 m antennijohtoa (ilman PSU4000 tai ) 1 WMS450/470 -setti half-rack-kokoinen SR-vastaanotin virtalähteellä; langaton mikrofoni D5- tai C5-kapselilla, TAI taskulähetin ja MKGL, C544L, C555L tai CK99L; 2 UHF-antennia; RMU4000 räkkiraudat; 1 AA paristo 2 SRA2 B/W ulkoinen, suunnattu aktiivinen siipi-tyylinen antenni sisäisellä vahvistimella 2 MKPS lyhyt antennijohto SR-vastaanottimen ja ASU4000-virtalähteen välille 4 20 m antennijohto 2 ASU4000 antennin lisävirtalähde pitkälle johdolle 3 AC ma 12 V virtalähde 2 BNC naaras/naaras jatkoliitin kahden antennijohdon väliin Lisävarusteeksi 1 CU400 laturi kahdelle WMS400-sarjan lähettimelle, virtalähde kuuluu pakettiin
12 12 WMS450/470 1-kanavainen WMS450/470 -järjestelmä suuntaamattomilla antenneilla, 25 m antennijohtoa RA4000 B/WANT RA4000 B/WANT 1x + 1x MKA5 (BNC naaras/naaras -jatkokappale tarvitaan johtojen väliin!) BNC naaras/naaras välikappale AC12 virtalähde (500mA) DC IN (12V/0.5A) ANT IN ASU4000 AC12 virtalähde (500mA) DC IN (12V/0.5A) ANT IN ASU4000 2xMKPS Lisävarusteeksi CU400 -laturi. AC12 virtalähde (500mA)
13 WMS450/ kanavainen WMS450/470 -järjestelmä suuntaamattomilla antenneilla, 25 m antennijohtoa (ilman PSU4000 tai ) 1 WMS450/470 -setti half-rack-kokoinen SR-vastaanotin virtalähteellä; langaton mikrofoni D5- tai C5-kapselilla, TAI taskulähetin ja MKGL, C544L, C555L tai CK99L; 2 UHF-antennia; RMU4000 räkkiraudat; 1 AA paristo 2 RA4000 B/W ulkoinen, suuntamaton aktiivinen dipoliantenni sisäisellä vahvistimella 2 MKPS lyhyt antennijohto SR-vastaanottimen ja ASU4000-virtalähteen välille 2 20 m antennijohto 2 MKA5 5 m antennijohto 2 ASU4000 antennin lisävirtalähde pitkälle johdolle 3 AC ma 12 V virtalähde 2 BNC naaras/naaras jatkoliitin kahden antennijohdon väliin Lisävarusteeksi 1 CU400 laturi kahdelle WMS400-sarjan lähettimelle, virtalähde kuuluu pakettiin

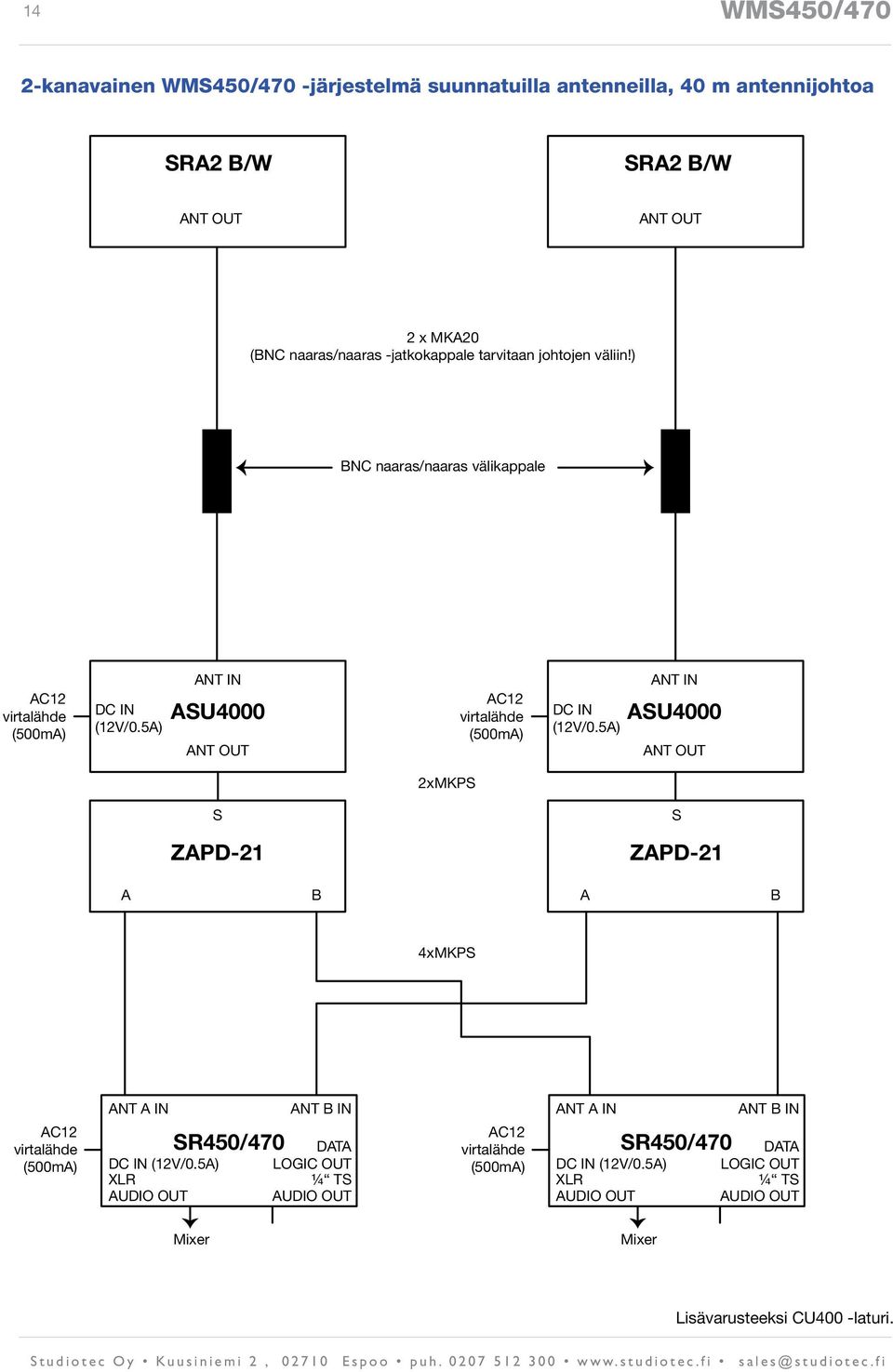

14 14 WMS450/470 2-kanavainen WMS450/470 -järjestelmä suunnatuilla antenneilla, 40 m antennijohtoa SRA2 B/W SRA2 B/W 2 x (BNC naaras/naaras -jatkokappale tarvitaan johtojen väliin!) BNC naaras/naaras välikappale AC12 virtalähde (500mA) DC IN (12V/0.5A) ANT IN ASU4000 AC12 virtalähde (500mA) DC IN (12V/0.5A) ANT IN ASU4000 2xMKPS S S ZAPD-21 ZAPD-21 A B A B 4xMKPS AC12 virtalähde (500mA) AC12 virtalähde (500mA) Lisävarusteeksi CU400 -laturi.

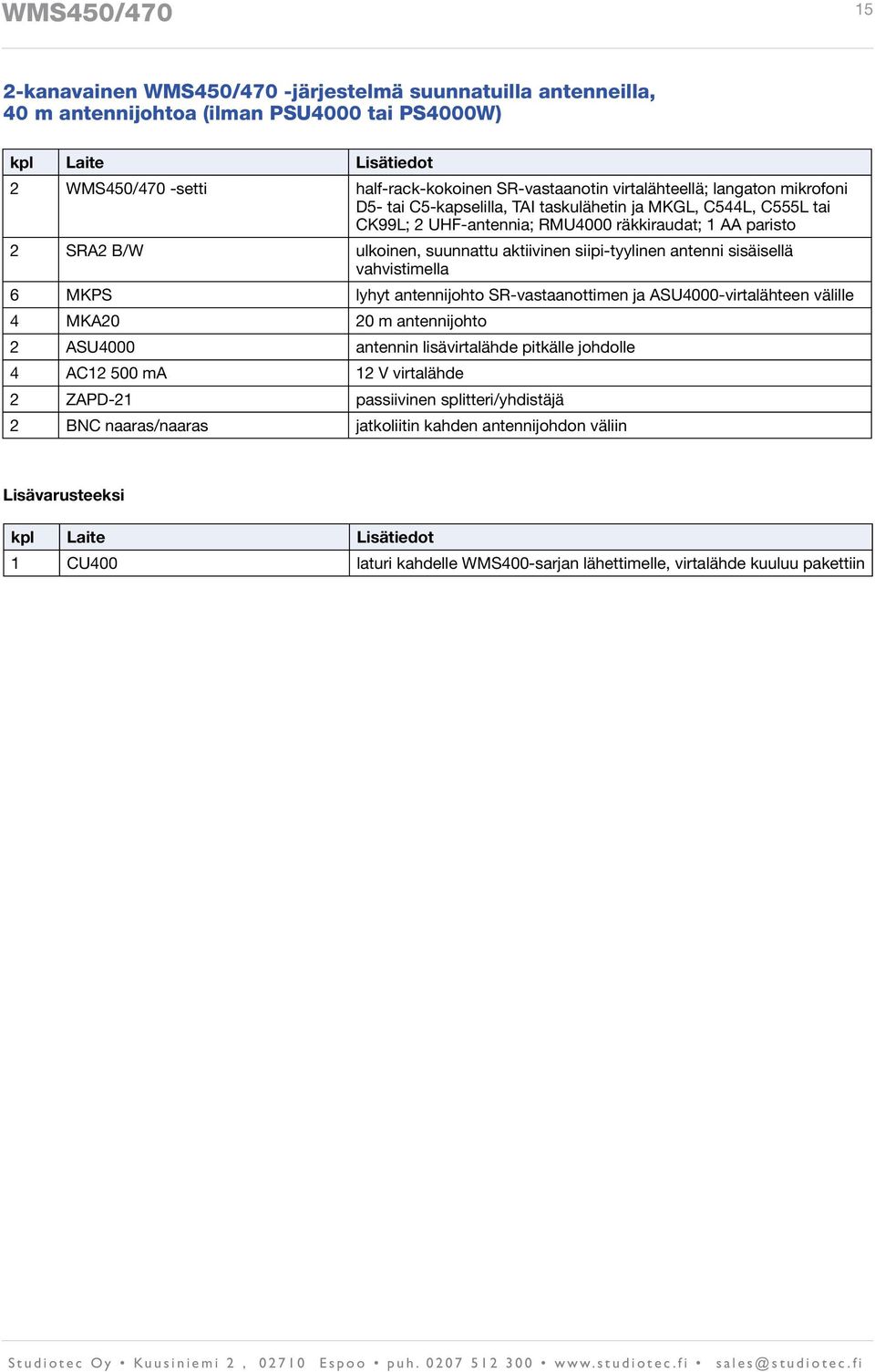

15 WMS450/ kanavainen WMS450/470 -järjestelmä suunnatuilla antenneilla, 40 m antennijohtoa (ilman PSU4000 tai ) 2 WMS450/470 -setti half-rack-kokoinen SR-vastaanotin virtalähteellä; langaton mikrofoni D5- tai C5-kapselilla, TAI taskulähetin ja MKGL, C544L, C555L tai CK99L; 2 UHF-antennia; RMU4000 räkkiraudat; 1 AA paristo 2 SRA2 B/W ulkoinen, suunnattu aktiivinen siipi-tyylinen antenni sisäisellä vahvistimella 6 MKPS lyhyt antennijohto SR-vastaanottimen ja ASU4000-virtalähteen välille 4 20 m antennijohto 2 ASU4000 antennin lisävirtalähde pitkälle johdolle 4 AC ma 12 V virtalähde 2 ZAPD-21 passiivinen splitteri/yhdistäjä 2 BNC naaras/naaras jatkoliitin kahden antennijohdon väliin Lisävarusteeksi 1 CU400 laturi kahdelle WMS400-sarjan lähettimelle, virtalähde kuuluu pakettiin
16 16 WMS450/470 2-kanavainen WMS450/470 -järjestelmä suuntaamattomilla antenneilla, 25 m antennijohtoa RA4000 B/W RA40002 B/W 1x + 1x MKA5 (BNC naaras/naaras -jatkokappale tarvitaan johtojen väliin!) BNC naaras/naaras välikappale AC12 virtalähde (500mA) DC IN (12V/0.5A) ANT IN ASU4000 AC12 virtalähde (500mA) DC IN (12V/0.5A) ANT IN ASU4000 2xMKPS S S ZAPD-21 ZAPD-21 A B A B 4xMKPS AC12 virtalähde (500mA) AC12 virtalähde (500mA) Lisävarusteeksi CU400 -laturi.

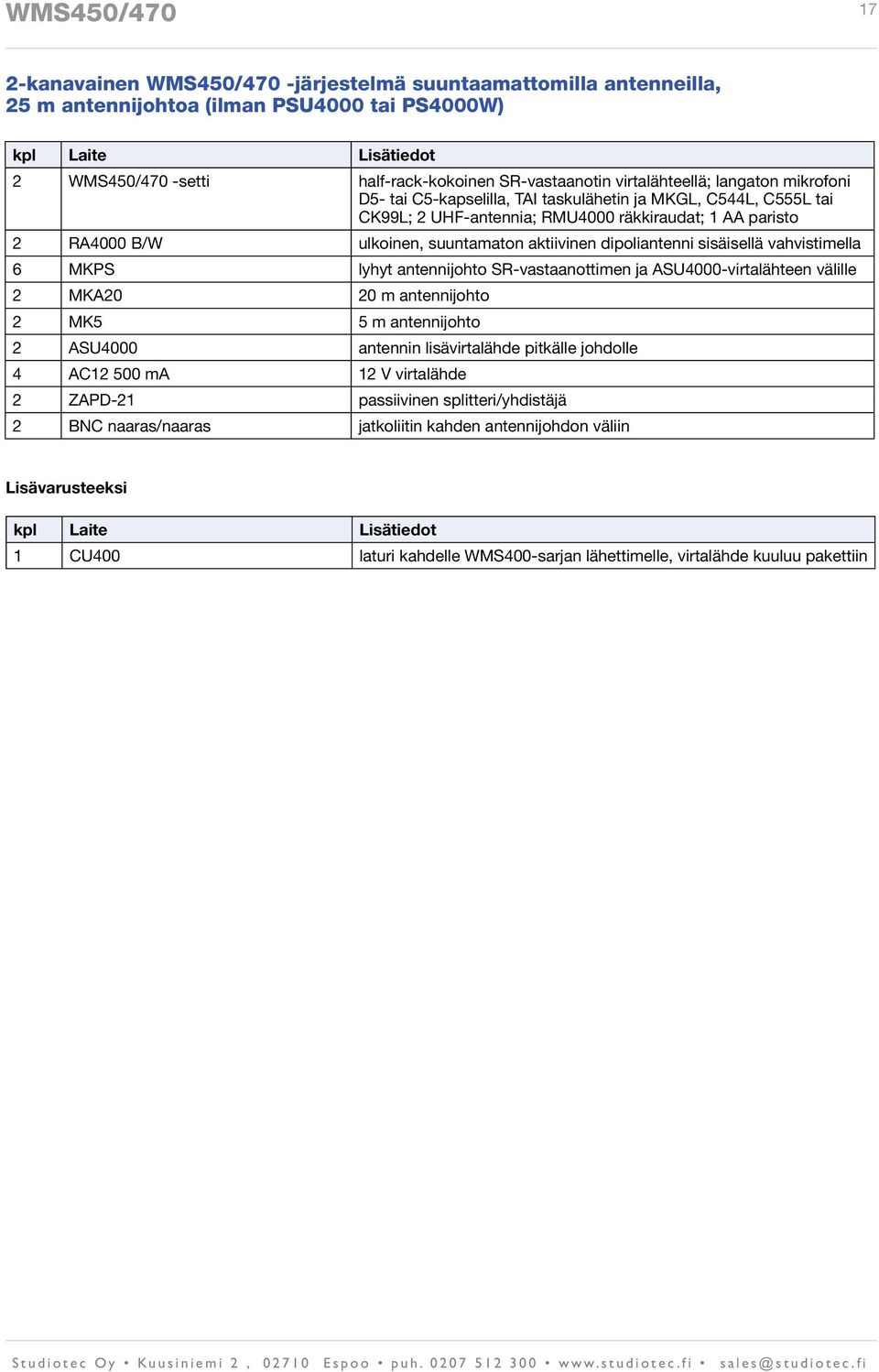

17 WMS450/ kanavainen WMS450/470 -järjestelmä suuntaamattomilla antenneilla, 25 m antennijohtoa (ilman PSU4000 tai ) 2 WMS450/470 -setti half-rack-kokoinen SR-vastaanotin virtalähteellä; langaton mikrofoni D5- tai C5-kapselilla, TAI taskulähetin ja MKGL, C544L, C555L tai CK99L; 2 UHF-antennia; RMU4000 räkkiraudat; 1 AA paristo 2 RA4000 B/W ulkoinen, suuntamaton aktiivinen dipoliantenni sisäisellä vahvistimella 6 MKPS lyhyt antennijohto SR-vastaanottimen ja ASU4000-virtalähteen välille 2 20 m antennijohto 2 MK5 5 m antennijohto 2 ASU4000 antennin lisävirtalähde pitkälle johdolle 4 AC ma 12 V virtalähde 2 ZAPD-21 passiivinen splitteri/yhdistäjä 2 BNC naaras/naaras jatkoliitin kahden antennijohdon väliin Lisävarusteeksi 1 CU400 laturi kahdelle WMS400-sarjan lähettimelle, virtalähde kuuluu pakettiin
18 18 WMS450/470 2-kanavainen WMS450/470 -järjestelmä suunnatuilla antenneilla, SRA2 B/W SRA2 B/W 40-metrinen vaihtoehto: 2 x BNC naaras/naaras -jatkokappale tarvitaan johtojen väliin! AC mA virtalähde () (suositus) tai AC mA virtalähde (1.5A) 1x (20m Cable) -12dB 2x (40m Cable) -2dB 4xMKPS Attenuation Power SplitterAB4000 TAKAPANEELI Signaalitason säätö Antenna A cascade output Antenna A input (DC power) 4x Antenna A output (DC power) Ant. B CLA ON Vaimennus 14 db 12 db 10 db 8 db 6 db 4 db 2 db 0 db Dip-kytkimet logolaatan takana Lisävarusteeksi CU400 -laturi.
19 WMS450/ kanavainen WMS450/470 -järjestelmä suunnatuilla antenneilla, (ilman PSU4000) 2 WMS450/470 -setti half-rack-kokoinen SR-vastaanotin virtalähteellä; langaton mikrofoni D5- tai C5-kapselilla, TAI taskulähetin ja MKGL, C544L, C555L tai CK99L; 2 UHF-antennia; RMU4000 räkkiraudat; 1 AA paristo 1 aktiivinen signaalisplitteri, 1:4 2 SRA2 B/W ulkoinen, suunnattu aktiivinen siipi-tyylinen antenni sisäisellä vahvistimella 4 MKPS lyhyt antennijohto SR-vastaanottimen ja ASU4000-virtalähteen välille 2 20 m antennijohto 1 AC ma 12 V virtalähde 40 m versiolle lisäksi 2 20 m antennijohto 2 BNC naaras/naaras jatkoliitin kahden antennijohdon väliin Lisävarusteeksi 1 CU400 laturi kahdelle WMS400-sarjan lähettimelle, virtalähde kuuluu pakettiin
20 20 WMS450/470 2-kanavainen WMS450/470 -järjestelmä suuntaamattomilla antenneilla, BRA4000 B/WANT BRA4000 B/WANT 40-metrinen vaihtoehto: 2 x BNC naaras/naaras -jatkokappale tarvitaan johtojen väliin! AC mA virtalähde () (suositus) tai AC mA virtalähde (1.5A) 1x (20m Cable) -8dB 2x (40m Cable) 4xMKPS Attenuation Power SplitterAB4000 TAKAPANEELI Antenna A cascade output Antenna A input (DC power) 4x Antenna A output (DC power) Ant. B Signaalitason säätö Vaimennus 14 db 12 db CLA 10 db ON 8 db 6 db db 2 db 0 db Dip-kytkimet logolaatan takana Lisävarusteeksi CU400 -laturi.
21 WMS450/ kanavainen WMS450/470 -järjestelmä suuntaamattomilla antenneilla, (ilman PSU4000) 2 WMS450/470 -setti half-rack-kokoinen SR-vastaanotin virtalähteellä; langaton mikrofoni D5- tai C5-kapselilla, TAI taskulähetin ja MKGL, C544L, C555L tai CK99L; 2 UHF-antennia; RMU4000 räkkiraudat; 1 AA paristo 1 aktiivinen signaalisplitteri, 1:4 2 RA4000 B/W ulkoinen, suuntamaton aktiivinen dipoliantenni sisäisellä vahvistimella 4 MKPS lyhyt antennijohto SR-vastaanottimen ja ASU4000-virtalähteen välille 2 20 m antennijohto 1 AC ma 12 V virtalähde 40 m versiolle lisäksi 2 20 m antennijohto 2 BNC naaras/naaras jatkoliitin kahden antennijohdon väliin Lisävarusteeksi 1 CU400 laturi kahdelle WMS400-sarjan lähettimelle, virtalähde kuuluu pakettiin
22 22 WMS450/470 4-kanavainen WMS450/470 -järjestelmä suunnatuilla antenneilla, SRA2 B/W SRA2 B/W 40-metrinen vaihtoehto: 2 x BNC naaras/naaras -jatkokappale tarvitaan johtojen väliin! AC mA virtalähde () 1x (20m Cable) -12dB 2x (40m Cable) -2dB Attenuation Power SplitterAB4000 TAKAPANEELI Antenna A cascade output Antenna A input (DC power) 4x Antenna A output (DC power) Ant. B Signaalitason säätö Vaimennus 14 db 12 db CLA 10 db ON 8 db 6 db db 2 db 0 db Dip-kytkimet logolaatan takana Lisävarusteeksi kaksi CU400 -laturia.
23 WMS450/ kanavainen WMS450/470 -järjestelmä suunnatuilla antenneilla, (ilman PSU4000) 4 WMS450/470 -setti half-rack-kokoinen SR-vastaanotin virtalähteellä; langaton mikrofoni D5- tai C5-kapselilla, TAI taskulähetin ja MKGL, C544L, C555L tai CK99L; 2 UHF-antennia; RMU4000 räkkiraudat; 1 AA paristo 1 aktiivinen signaalisplitteri, 1:4 2 SRA2 B/W ulkoinen, suunnattu aktiivinen siipi-tyylinen antenni sisäisellä vahvistimella 8 MKPS lyhyt antennijohto SR-vastaanottimen ja ASU4000-virtalähteen välille 2 20 m antennijohto 1 AC ma 12 V virtalähde 40 m versiolle lisäksi 2 20 m antennijohto 2 BNC naaras/naaras jatkoliitin kahden antennijohdon väliin Lisävarusteeksi 2 CU400 laturi kahdelle WMS400-sarjan lähettimelle, virtalähde kuuluu pakettiin
24 24 WMS450/470 4-kanavainen WMS450/470 -järjestelmä suuntaamattomilla antenneilla, BRA4000 B/WANT BRA4000 B/WANT 40-metrinen vaihtoehto: 2 x BNC naaras/naaras -jatkokappale tarvitaan johtojen väliin! AC mA virtalähde () 1x (20m Cable) -8dB 2x (40m Cable) Attenuation Power SplitterAB4000 Antenna A cascade output Antenna A input (DC power) 4x Antenna A output (DC power) Ant. B TAKAPANEELI CLA ON Signaalitason säätö Vaimennus 14 db 12 db 10 db 8 db db 4 db 2 db 0 db Dip-kytkimet logolaatan takana Lisävarusteeksi kaksi CU400 -laturia
25 WMS450/ kanavainen WMS450/470 -järjestelmä suuntaamattomilla antenneilla, (ilman PSU4000) 4 WMS450/470 -setti half-rack-kokoinen SR-vastaanotin virtalähteellä; langaton mikrofoni D5- tai C5-kapselilla, TAI taskulähetin ja MKGL, C544L, C555L tai CK99L; 2 UHF-antennia; RMU4000 räkkiraudat; 1 AA paristo 1 aktiivinen signaalisplitteri, 1:4 2 RA4000 B/W ulkoinen, suuntamaton aktiivinen dipoliantenni sisäisellä vahvistimella 8 MKPS lyhyt antennijohto SR-vastaanottimen ja ASU4000-virtalähteen välille 2 20 m antennijohto 1 AC ma 12 V virtalähde 40 m versiolle lisäksi 2 20 m antennijohto 2 BNC naaras/naaras jatkoliitin kahden antennijohdon väliin Lisävarusteeksi 2 CU400 laturi kahdelle WMS400-sarjan lähettimelle, virtalähde kuuluu pakettiin
26 26 WMS450/470 5-kanavainen WMS450/470 -järjestelmä suunnatuilla antenneilla, SRA2 B/W SRA2 B/W 40-metrinen vaihtoehto: 2 x BNC naaras/naaras -jatkokappale tarvitaan johtojen väliin! AC mA virtalähde () 1x (20m Cable) -12dB 2x (40m Cable) -2dB 10xMKPS Attenuation Power SplitterAB4000 Antenna A cascade output Antenna A input (DC power) 4x Antenna A output (DC power) Ant. B TAKAPANEELI CLA ON Signaalitason säätö Vaimennus 14 db 12 db 10 db 8 db 6 db db 2 db 0 db Dip-kytkimet logolaatan takana AC12 virtalähde (500mA) Lisävarusteeksi kolme CU400 -laturia
27 WMS450/ kanavainen WMS450/470 -järjestelmä suunnatuilla antenneilla, 5 WMS450/470 -setti half-rack-kokoinen SR-vastaanotin virtalähteellä; langaton mikrofoni D5- tai C5-kapselilla, TAI taskulähetin ja MKGL, C544L, C555L tai CK99L; 2 UHF-antennia; RMU4000 räkkiraudat; 1 AA paristo 1 aktiivinen signaalisplitteri, 1:4 2 RA4000 B/W ulkoinen, suuntamaton aktiivinen dipoliantenni sisäisellä vahvistimella 10 MKPS lyhyt antennijohto SR-vastaanottimen ja ASU4000-virtalähteen välille 2 20 m antennijohto 1 AC ma 12 V virtalähde 1 AC ma 12 V virtalähde 40 m versiolle lisäksi 2 20 m antennijohto 2 BNC naaras/naaras jatkoliitin kahden antennijohdon väliin Lisävarusteeksi 3 CU400 laturi kahdelle WMS400-sarjan lähettimelle, virtalähde kuuluu pakettiin
28 28 WMS450/470 5-kanavainen WMS450/470 -järjestelmä suuntaamattomilla antenneilla, RA4000 B/W RA4000 B/W 40-metrinen vaihtoehto: 2 x BNC naaras/naaras -jatkokappale tarvitaan johtojen väliin! AC mA virtalähde () 1x (20m Cable) -12dB 2x (40m Cable) -2dB 10xMKPS Attenuation Power SplitterAB4000 Antenna A cascade output Antenna A input (DC power) 4x Antenna A output (DC power) Ant. B TAKAPANEELI CLA ON Signaalitason säätö Vaimennus 14 db 12 db 10 db 8 db db 4 db 2 db 0 db Dip-kytkimet logolaatan takana AC12 virtalähde (500mA) Lisävarusteeksi kolme CU400 -laturia
29 WMS450/ kanavainen WMS450/470 -järjestelmä suuntaamattomilla antenneilla, 5 WMS450/470 -setti half-rack-kokoinen SR-vastaanotin virtalähteellä; langaton mikrofoni D5- tai C5-kapselilla, TAI taskulähetin ja MKGL, C544L, C555L tai CK99L; 2 UHF-antennia; RMU4000 räkkiraudat; 1 AA paristo 1 aktiivinen signaalisplitteri, 1:4 2 RA4000 B/W ulkoinen, suuntamaton aktiivinen dipoliantenni sisäisellä vahvistimella 10 MKPS lyhyt antennijohto SR-vastaanottimen ja ASU4000-virtalähteen välille 2 20 m antennijohto 1 AC ma 12 V virtalähde 1 AC ma 12 V virtalähde 40 m versiolle lisäksi 2 20 m antennijohto 2 BNC naaras/naaras jatkoliitin kahden antennijohdon väliin Lisävarusteeksi 3 CU400 laturi kahdelle WMS400-sarjan lähettimelle, virtalähde kuuluu pakettiin
30 30 WMS450/470 6-kanavainen WMS450/470 -järjestelmä suunnatuilla antenneilla, SRA2 B/W SRA2 B/W 40-metrinen vaihtoehto: 2 x BNC naaras/naaras -jatkokappale tarvitaan johtojen väliin! AC mA virtalähde () AC mA virtalähde () 2xMKPS 1x (20m Cable) -12dB 2x (40m Cable) -2dB Lisävarusteeksi kolme CU400 -laturia
31 WMS450/ kanavainen WMS450/470 -järjestelmä suunnatuilla antenneilla, 6 WMS450/470 -setti half-rack-kokoinen SR-vastaanotin virtalähteellä; langaton mikrofoni D5- tai C5-kapselilla, TAI taskulähetin ja MKGL, C544L, C555L tai CK99L; 2 UHF-antennia; RMU4000 räkkiraudat; 1 AA paristo 2 aktiivinen signaalisplitteri, 1:4 2 SRA2 B/W ulkoinen, suunnattu aktiivinen siipi-tyylinen antenni sisäisellä vahvistimella 14 MKPS lyhyt antennijohto SR-vastaanottimen ja ASU4000-virtalähteen välille 2 20 m antennijohto 2 AC ma 12 V virtalähde 40 m versiolle lisäksi 2 20 m antennijohto 2 BNC naaras/naaras jatkoliitin kahden antennijohdon väliin Lisävarusteeksi 3 CU400 laturi kahdelle WMS400-sarjan lähettimelle, virtalähde kuuluu pakettiin
32 32 WMS450/470 6-kanavainen WMS450/470 -järjestelmä suuntaamattomilla antenneilla, RA4000 B/W RA4000 B/W 40-metrinen vaihtoehto: 2 x BNC naaras/naaras -jatkokappale tarvitaan johtojen väliin! AC mA virtalähde () AC mA virtalähde () 2xMKPS 1x (20m Cable) -8dB 2x (40m Cable) Lisävarusteeksi kolme CU400 -laturia
33 WMS450/ kanavainen WMS450/470 -järjestelmä suuntaamattomilla antenneilla, 6 WMS450/470 -setti half-rack-kokoinen SR-vastaanotin virtalähteellä; langaton mikrofoni D5- tai C5-kapselilla, TAI taskulähetin ja MKGL, C544L, C555L tai CK99L; 2 UHF-antennia; RMU4000 räkkiraudat; 1 AA paristo 2 aktiivinen signaalisplitteri, 1:4 2 RA4000 B/W ulkoinen, suuntamaton aktiivinen dipoliantenni sisäisellä vahvistimella 14 MKPS lyhyt antennijohto SR-vastaanottimen ja ASU4000-virtalähteen välille 2 20 m antennijohto 2 AC ma 12 V virtalähde 40 m versiolle lisäksi 2 20 m antennijohto 2 BNC naaras/naaras jatkoliitin kahden antennijohdon väliin Lisävarusteeksi 3 CU400 laturi kahdelle WMS400-sarjan lähettimelle, virtalähde kuuluu pakettiin
34 34 WMS450/470 8-kanavainen WMS450/470 -järjestelmä suunnattuilla antenneilla, SRA2 B/W SRA2 B/W 40-metrinen vaihtoehto: 2 x BNC naaras/naaras -jatkokappale tarvitaan johtojen väliin! AC mA virtalähde () AC mA virtalähde () 2xMKPS 1x (20m Cable) -12dB 2x (40m Cable) -2dB Lisävarusteeksi neljä CU400 -laturia
35 WMS450/ kanavainen WMS450/470 -järjestelmä suunnattuilla antenneilla, 8 WMS450/470 -setti half-rack-kokoinen SR-vastaanotin virtalähteellä; langaton mikrofoni D5- tai C5-kapselilla, TAI taskulähetin ja MKGL, C544L, C555L tai CK99L; 2 UHF-antennia; RMU4000 räkkiraudat; 1 AA paristo 2 aktiivinen signaalisplitteri, 1:4 2 SRA2 B/W ulkoinen, suunnattu aktiivinen siipi-tyylinen antenni sisäisellä vahvistimella 18 MKPS lyhyt antennijohto SR-vastaanottimen ja ASU4000-virtalähteen välille 2 20 m antennijohto 2 AC ma 12 V virtalähde 40 m versiolle lisäksi 2 20 m antennijohto 2 BNC naaras/naaras jatkoliitin kahden antennijohdon väliin Lisävarusteeksi 4 CU400 laturi kahdelle WMS400-sarjan lähettimelle, virtalähde kuuluu pakettiin
36 36 WMS450/470 8-kanavainen WMS450/470 -järjestelmä suuntaamattomilla antenneilla, RA4000 B/W RA4000 B/W 40-metrinen vaihtoehto: 2 x BNC naaras/naaras -jatkokappale tarvitaan johtojen väliin! AC mA virtalähde () AC mA virtalähde () 2xMKPS 1x (20m Cable) -8dB 2x (40m Cable) Lisävarusteeksi neljä CU400 -laturia
37 WMS450/ kanavainen WMS450/470 -järjestelmä suuntaamattomilla antenneilla, 8 WMS450/470 -setti half-rack-kokoinen SR-vastaanotin virtalähteellä; langaton mikrofoni D5- tai C5-kapselilla, TAI taskulähetin ja MKGL, C544L, C555L tai CK99L; 2 UHF-antennia; RMU4000 räkkiraudat; 1 AA paristo 2 aktiivinen signaalisplitteri, 1:4 2 RA4000 B/W ulkoinen, suuntamaton aktiivinen dipoliantenni sisäisellä vahvistimella 18 MKPS lyhyt antennijohto SR-vastaanottimen ja ASU4000-virtalähteen välille 2 20 m antennijohto 2 AC ma 12 V virtalähde 40 m versiolle lisäksi 2 20 m antennijohto 2 BNC naaras/naaras jatkoliitin kahden antennijohdon väliin Lisävarusteeksi 4 CU400 laturi kahdelle WMS400-sarjan lähettimelle, virtalähde kuuluu pakettiin
38 38 WMS450/470 9-kanavainen WMS450/470 -järjestelmä suunnattuilla antenneilla, SRA2 B/W SRA2 B/W 40-metrinen vaihtoehto: 2 x BNC naaras/naaras -jatkokappale tarvitaan johtojen väliin! AC mA virtalähde () AC mA virtalähde () 2xMKPS 1x (20m Cable) -12dB 2x (40m Cable) -2dB AC12 virtalähde (500mA) Lisävarusteeksi viisi CU400 -laturia
39 WMS450/ kanavainen WMS450/470 -järjestelmä suunnattuilla antenneilla, 9 WMS450/470 -setti half-rack-kokoinen SR-vastaanotin virtalähteellä; langaton mikrofoni D5- tai C5-kapselilla, TAI taskulähetin ja MKGL, C544L, C555L tai CK99L; 2 UHF-antennia; RMU4000 räkkiraudat; 1 AA paristo 2 aktiivinen signaalisplitteri, 1:4 2 SRA2 B/W ulkoinen, suunnattu aktiivinen siipi-tyylinen antenni sisäisellä vahvistimella 20 MKPS lyhyt antennijohto SR-vastaanottimen ja ASU4000-virtalähteen välille 2 20 m antennijohto 2 AC ma 12 V virtalähde 1 AC ma 12 V virtalähde 40 m versiolle lisäksi 2 20 m antennijohto 2 BNC naaras/naaras jatkoliitin kahden antennijohdon väliin Lisävarusteeksi 5 CU400 laturi kahdelle WMS400-sarjan lähettimelle, virtalähde kuuluu pakettiin
40 40 WMS450/470 9-kanavainen WMS450/470 -järjestelmä suuntaamattomilla antenneilla, RA4000 B/W RA4000 B/W 40-metrinen vaihtoehto: 2 x BNC naaras/naaras -jatkokappale tarvitaan johtojen väliin! AC mA virtalähde () AC mA virtalähde () 2xMKPS 1x (20m Cable) -8dB 2x (40m Cable) 2xMKPS AC12 virtalähde (500mA) Lisävarusteeksi viisi CU400 -laturia
41 WMS450/ kanavainen WMS450/470 -järjestelmä suuntaamattomilla antenneilla, 9 WMS450/470 -setti half-rack-kokoinen SR-vastaanotin virtalähteellä; langaton mikrofoni D5- tai C5-kapselilla, TAI taskulähetin ja MKGL, C544L, C555L tai CK99L; 2 UHF-antennia; RMU4000 räkkiraudat; 1 AA paristo 2 aktiivinen signaalisplitteri, 1:4 2 RA4000 B/W ulkoinen, suuntamaton aktiivinen dipoliantenni sisäisellä vahvistimella 20 MKPS lyhyt antennijohto SR-vastaanottimen ja ASU4000-virtalähteen välille 2 20 m antennijohto 2 AC ma 12 V virtalähde 1 AC ma 12 V virtalähde 40 m versiolle lisäksi 2 20 m antennijohto 2 BNC naaras/naaras jatkoliitin kahden antennijohdon väliin Lisävarusteeksi 5 CU400 laturi kahdelle WMS400-sarjan lähettimelle, virtalähde kuuluu pakettiin
42 42 WMS450/ kanavainen WMS450/470 -järjestelmä suunnatuilla antenneilla, SRA2 B/W SRA2 B/W 40-metrinen vaihtoehto: 2 x BNC naaras/naaras -jatkokappale tarvitaan johtojen väliin! ~90-230V AC POWER PSU4000 DC OUT 1 (2.5A) DC OUT 2 () DC OUT 3() 2xMKPS 2xMKPS 1x (20m Cable) -12dB 2x (40m Cable) -2dB 4xMKPS Lisävarusteeksi viisi CU400 -laturia
43 WMS450/ kanavainen WMS450/470 -järjestelmä suunnattuilla antenneilla, 10 WMS450/470 -setti half-rack-kokoinen SR-vastaanotin virtalähteellä; langaton mikrofoni D5- tai C5-kapselilla, TAI taskulähetin ja MKGL, C544L, C555L tai CK99L; 2 UHF-antennia; RMU4000 räkkiraudat; 1 AA paristo 3 aktiivinen signaalisplitteri, 1:4 2 SRA2 B/W ulkoinen, suunnattu aktiivinen siipi-tyylinen antenni sisäisellä vahvistimella 24 MKPS lyhyt antennijohto SR-vastaanottimen ja ASU4000-virtalähteen välille 2 20 m antennijohto 1 PSU4000 virtalähde 40 m versiolle lisäksi 2 20 m antennijohto 2 BNC naaras/naaras jatkoliitin kahden antennijohdon väliin Lisävarusteeksi 5 CU400 laturi kahdelle WMS400-sarjan lähettimelle, virtalähde kuuluu pakettiin
44 44 WMS450/ kanavainen WMS450/470 -järjestelmä suuntaamattomilla antenneilla, RA4000 B/W RA4000 B/W 40-metrinen vaihtoehto: 2 x BNC naaras/naaras -jatkokappale tarvitaan johtojen väliin! ~90-230V AC POWER PSU4000 DC OUT 1 (2.5A) DC OUT 2 () DC OUT 3() 2xMKPS 2xMKPS 1x (20m Cable) -8dB 2x (40m Cable) 4xMKPS Lisävarusteeksi viisi CU400 -laturia
45 WMS450/ kanavainen WMS450/470 -järjestelmä suuntaamattomilla antenneilla, 10 WMS450/470 -setti half-rack-kokoinen SR-vastaanotin virtalähteellä; langaton mikrofoni D5- tai C5-kapselilla, TAI taskulähetin ja MKGL, C544L, C555L tai CK99L; 2 UHF-antennia; RMU4000 räkkiraudat; 1 AA paristo 3 aktiivinen signaalisplitteri, 1:4 2 RA4000 B/W ulkoinen, suuntamaton aktiivinen dipoliantenni sisäisellä vahvistimella 24 MKPS lyhyt antennijohto SR-vastaanottimen ja ASU4000-virtalähteen välille 2 20 m antennijohto 1 PSU4000 virtalähde 40 m versiolle lisäksi 2 20 m antennijohto 2 BNC naaras/naaras jatkoliitin kahden antennijohdon väliin Lisävarusteeksi 5 CU400 laturi kahdelle WMS400-sarjan lähettimelle, virtalähde kuuluu pakettiin
