1 SISÄLLYSLUETTELO 1 Yleistä 2 Toimintopainikkeet 3 Valikot 4 Toimintojen kuvaus 4.1 Jack ID -valikko 4.2 Cable Test -valikko Cable PASS, Hyväksytty mittaustulos Open, avoin kytkentä Short, oikosulku Miswire, kytkentä väärin Split Pair, jaetut parit 4.3 Length Test, kaapelin pituuden mittaus 4.4 Tone Generator, audiosignaaligeneraattori 4.5 Flash Link LED, linkkisignaalin lähetys 4.6 Ping Test, Ping testi IP osoitteen asettelu, Ping testi Ping Setup Ping testin tulokset 4.7 DHCP Test, DHCP testi 4.8 Net Scan- toiminto 5 System Set, perusasetukset 5.1 Language, kieli 6 Huomioitavaa 6.1 Auto-off, automaattinen virrankatkaisu 6.2 Käyttäjän asettelemat parametrit

2 1 Yleistä TPT-8020A on laadukas ja helppokäyttöinen kaapeli- ja verkkotesteri. Mittalaitteen avulla voidaan suorittaa useita testauksia; verkkokaapeleiden kytkentä, kaapelin pituuden mittaus sekä viat, kuten oikosulut, avoimet parit, jaetut parit sekä kytkentä. Mittalaitteeseen on myös sisäänrakennettu tone generaattori ; minkä tahansa valmistajan vastaanottimella voidaan seurata mittalaitteen lähettämää signaalia (kaapelin etsintä, paikannus ym.). Mittalaitteen avulla voidaan suorittaa myös verkon testausta; DHCP server testi, Ping testi, NetScan toiminto mm. verkon aktiivisen laitteen etsintään, IP osoitteen ja MAC osoitteen näyttö. Ominaisuudet Verkko-, koaksiaalikaapeleiden ym. testaus Näyttää verkkokaapeleiden kytkennän (wiremap). Tunnistaa oikosulut, avoimet ja jaetut parit sekä katkokset. T568A/B standardin kaapelitesti Testattavan kaapelin max. pituus 457m Yksi päätetunnistin, kytkennän täydelliseen testaukseen. Nopea identifiointi tuntemattomille kaapeleille (puhelin/data ) DHCP server -testi Ping - testi Aktiivisen laitteen etsintä; NetScan toiminto Linkkisignaalin lähetys aktiivisen laitteen testaukseen (esim. Kytkimen / HUB:in portin etsintä) Sisäänrakennettu Tone Generaattori (syöttää audiosignaalin kaapeliin) LCD näyttö, näytön taustavalo

3 2 Toimintopainikkeet Alla on kuvattu mittalaitteen tärkeimmät toimintopainikkeet ja osat. Kursoripainikkeet: Valikoissa siirtyminen ylös/alas Linkki aktiivinen LED Taustavalaistu LCD-näyttö OK-painike: sirtyminen valikkoon, arvon hyväksyminen Setup-painike: parametrien asettelu Power painike: mittalaitteen päälle/pois kytkentä. Taustavalo päälle /pois ESC painike: paluu taaksepäin eri valikoista Paristokotelo 3 Valikot Kun mittalaite käynnistetään, avautuu se alla olevan kuvanmukaiseen näyttöön (päävalikko). Päävalikko <<<Function>>> 1.Jack ID 2.Length Test 3.Cable Test Paina [ ] tai [ ] painikkeita siirtyäksesi ylös/alas päävalikossa. Painamalla [OK] painiketta halutun valikon kohdalla, toiminto aktivoituu. Painamalla [ESC] painiketta, päästään valikossa siirtymään taaksepäin päävalikkoon.

4 Valikot, toiminnot 1. Jack ID RJ45 liittimen (kytkennän) tunnistaminen (puhelinlinja, datalinja...) 2. Length Test Kaapelin pituuden mittaus 3. Cable Test Kaapelitesti (osoittaa oikosulut, jaetut, avoimet ja ristiinkytketyt parit) 4. Tone Generator Generoi kaapeliin audiosignaalin, joka voidaan tunnistaa eri valmistajien vastaanottimilla (kaapelin etsintä, paikannus...) 5. Flash Link LED Aktiivisen Ethernet laitteen testaus/etsintä (lähettää linkkisignaalin, esim. kytkimen portin etsintä...) 6. Ping Test Eri laitteiden kytkentöjen (IP osoitteen) testaus 7. DHCP Test DHCP testaus 8. Net Scan Skannaa / etsii aktiiviset laitteet verkosta 4 Toimintojen kuvaus Paina [POWER] painiketta kerran, kytkeäksesi mittalaitteen päälle, mittalaite sammutetaan pitämällä [POWER] painiketta pohjassa n. 2s ajan. Mittalaite säilyttää muistissaan edelliset testausparametrit / arvot, vaikka se sammutetaan. Kun mittalaite kytketään tuntemattomaan kaapeliin (RJ liittimeen), on testaus syytä aloittaa Jack ID test toiminnolla. Seuraavissa kappaleissa on esitetty eri toiminnot. 4.1 Jack ID -valikko Jack ID testiä käytetään, mikäli ei tiedetä mitä / mihin kaapelin toinen pää on kytketty. Jack ID testi tunnistaa, mikä laite on kytketty kaapelin toiseen päähän. Aluksi testi tarkistaa jännitteen liittimen pinneistä. Mikäli jännite havaitaan (esimerkiksi puhelinlinja) LCD näyttö osoittaa jännitteen näytöllä. Mikäli jännitettä ei tunnisteta, testaa mittalaite seuraavaksi Ethernet linkki signaalin. Mikäli linkki signaali tunnistetaan, mittalaite ilmoittaa näytössä Ethernet found. Painamalla [OK] painiketta aloitetaan uusi testi.

5 4.2 Cable Test -valikko Kytke mittalaitteen mukana tuleva päätetunnistin testattavan kaapelin toiseen päähän. Kun päätetunnistin on kytketty, voidaan tehdä täydellisen kaapelitesti. Täydellinen kaapelitesti osoittaa kytkennästä oikosulut, jaetut- ja ristiinkytketyt parit sekä katkokset. Mikäli päätetunnistinta ei käytetä, tai mittalaite ei löydä päätetunnistinta, mittalaite aloittaa automaattisesti one-end testin. One-end testissä voidaan kaapelista tunnistaa ainoastaan oikosulut sekä jaetutparit. Mittalaite käynnistää automaattisesti n.3s välein testauksen ja LCD -näytössä lukee Testing.... Alla on esitetty periaatteellinen kuva kaapelitestauksesta. Muista, että mikäli kaapeli kytketään mittalaitteeseen vasta silloin, kun testaus on jo aktiivinen, saatetaan saada virheellisiä tuloksia. Päätetunnistin Cable PASS, Hyväksytty mittaustulos Mikäli kaapeli ja sen kytkentä läpäisee testin (standardin T568A/B mukaan), mittalaite ilmoittaa näytössä PASS ja samalla kaapelin pituuden. Mikäli päätetunnistin on testin aikana ollut kytkettynä, mittalaite ilmoittaa samalla päätetunnistimen numeron. S pinnien 1-7 jälkeen ilmoittaa, että kaapeli on suojattu (Shielded). Päätetunnistimen numero ID Cable Test R S S PASS 1.5m Pinnijärjestys, mittalaitteen puoleinen Päätetunnistimen puoleinen pinnijärjestys

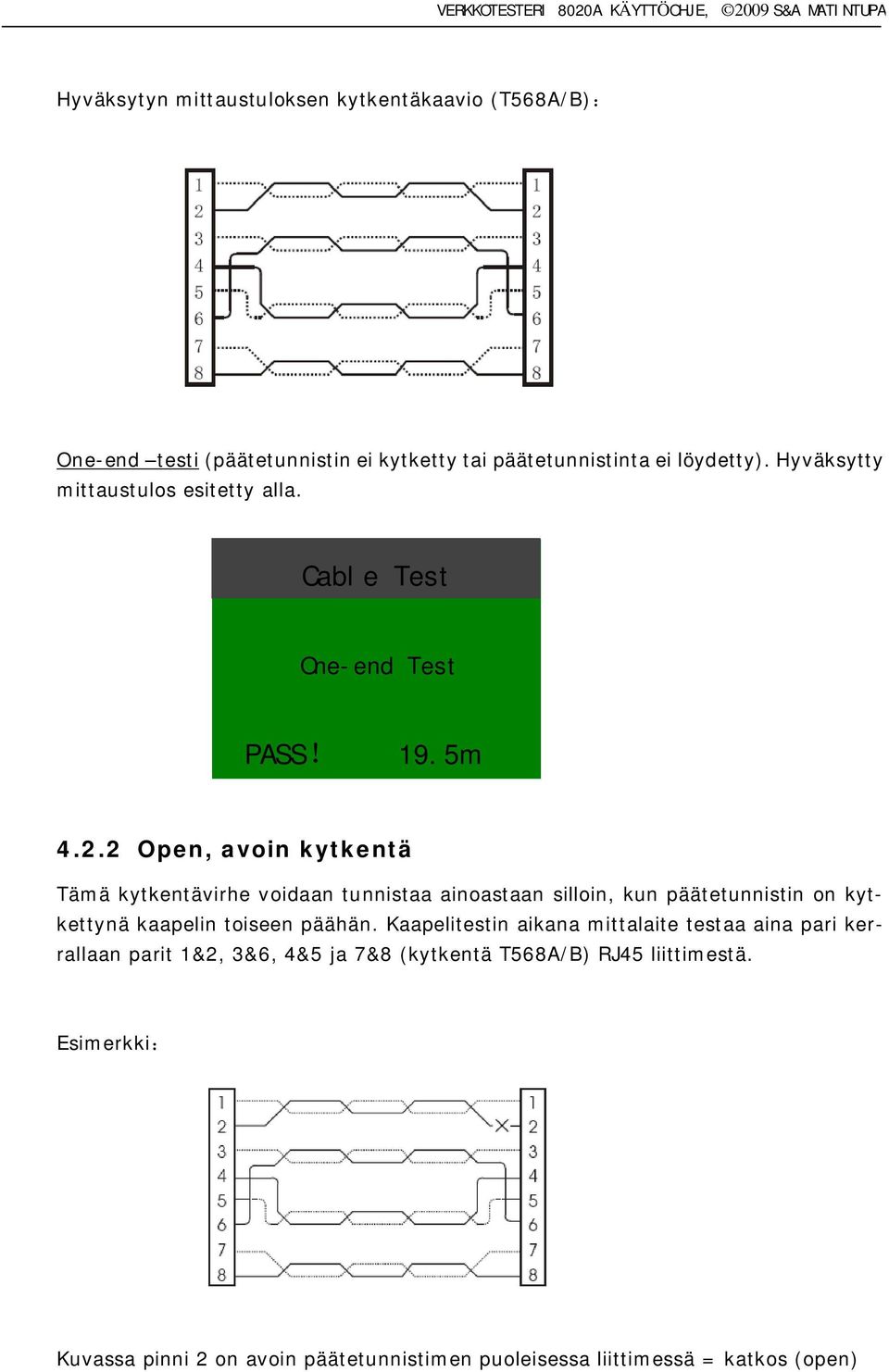

6 Hyväksytyn mittaustuloksen kytkentäkaavio (T568A/B) One-end testi (päätetunnistin ei kytketty tai päätetunnistinta ei löydetty). Hyväksytty mittaustulos esitetty alla. Cable Test One-end Test PASS 19.5m Open, avoin kytkentä Tämä kytkentävirhe voidaan tunnistaa ainoastaan silloin, kun päätetunnistin on kytkettynä kaapelin toiseen päähän. Kaapelitestin aikana mittalaite testaa aina pari kerrallaan parit 1&2, 3&6, 4&5 ja 7&8 (kytkentä T568A/B) RJ45 liittimestä. Esimerkki Kuvassa pinni 2 on avoin päätetunnistimen puoleisessa liittimessä = katkos (open)

7 LCD näyttö ilmoittaa kytkennässä olevasta viasta Open, eli avoin kytkentä (katkos pinneissä 1&2). Cable Test R Open Pinnit 1&2 avoimia Open näytetään viimeisellä rivillä. Avoimet pinnit 1&2 eivät näy päätetunnistimen rivillä Short, oikosulku Mikäli yhdessä tai useammassa parissa on alhainen resistanssi, mittari ilmaisee oikosulun ja Short ilmestyy mittalaitteen näyttöön. Mikäli kytkennässä on useampia virheitä, ne näytetään järjestyksessä viimeisellä rivillä yksi kerrallaan. Mikäli päätetunnistin oli kytkettynä testauksen aikana, + merkki näytetään oikosulussa olevien pinnien kohdalla. Esimerkki (pinneissä 7&8 oikosulku) Kun pinneissä 7&8 oikosulku, mittalaite ilmoittaa virheestä seuraavasti. Cable Test R Short 78 Pinnit 7&8 oikosulku

8 4.2.4 Miswire, kytkentä väärin Miswire : ilmoitetaan, kun yksi- tai useampi johtimista on kytketty vääriin pinneihin. Kun väärä kytkentä tunnistetaan, LCD -näyttö ilmoittaa miswire. Tämä virhe voidaan tunnistaa ainoastaan silloin, kun päätetunnistin on liitetty testattavan kaapelin toiseen päähän. Esimerkki (pinni 2&3 kytketty väärin toisessa päässä): LDC näyttö ilmoittaa väärästä kytkennästä seuraavasti. Cable Test R Miswire Pinnit 2&3 väärinpäin kytketty Split Pair, jaetut parit Verkkokaapeleissa on (norm.) 8-johdinta, jotka on kierretty toistensa ympäri 4:ksi pariksi. T568A/B standardi määrittää parit Jaetut parit-virhe ilmaisee, että parit eivät ole kierrettyjä standardin T568A/B mukaisesti. Pitkissä kaapeleissa tämä virhe voi aiheuttaa suuriakin ongelmia kytkennässä (mm. häiriöt ). Esimerkki (johtimet 1-3 ja 2-6 on kierretty toistensa kanssa)

9 Kun johtimet 1-3 ja 2-6 on kierretty virheelliseti toistensa kanssa, LCD ilmoittaa virheestä seuraavasti. Cable Test R Split 1236 Jaetut parit Length Test, kaapelin pituuden mittaus Mittalaite mittaa kaapelin pituuden, mittaamalla sen kapasitanssin. Kun mitataan kaapelin pituutta, päätetunnistinta ei kytketä. Kapasitanssi mittayksikköä (m) kohti voidaan asettaa mittalaitteeseen (erityyppisillä kaapeleilla erilainen kapasitanssi, liitteenä yleisimmät arvot). Mikäli kaapelia ei ole päätetty (ei mahdollista kytkeä RJ 45 liittimeen), voidaan käyttää myös RJ45-hauenleuka adapteria ja asettaa mitattavaksi pariksi esim Mittalaite suorittaa automaattisesti sekunnin välein testauksen ja tulos ilmoitetaan näytöllä seuraavasti. Length Test Unit 49.0pF/m Pair 1-2 Mittaustulos Len 135.5m Painamalla [ ] tai [ ] painikkeita, voidaan kaapelin kapasitanssi metriä kohti asettaa, kuten alla olevassa kuvassa Length Test Unit 50.0pF/m Pair 1-2 Len 135.5m

10 Paina [OK] painiketta valitaksesi halutun parin, jonka pituutta mitataan. Length Test Unit 50.0pF/m Pair 3-6 Len 135.5m 4.4 Tone Generator, audiosignaaligeneraattori Mittalaite generoi audiosignaalin (äänimerkin kaapeliin), joka voidaan paikantaa kaikkien valmistajien vastaanottimella. Tämän toiminnon avulla voidaan paikallistaa kaapeli esimerkiksi kaapelihyllyltä, löytää kaapelin katkoskohta ym. Paina [ ] tai [ ] painikkeita valitaksesi pinnit, joihin audiosignaali syötetään. Älä kytke kaapelin toista päätä mihinkään laitteeseen. Kun valitset ainoastaan yhden johtimen (pinnin), johon signaali syötetään, saadaan tällöin vahvin signaali kaapeliin Painamalla [ ] tai [ ] painiketta voidaan muuttaa syötettävää signaalia: High, Low, Tone1, Tone2 Tone Generator Pin Tone High 4.5 Flash Link LED, linkkisignaalin lähetys Kun mittalaite on kytketty kaapelin kautta esm. kytkimelle tai HUB:ille, voidaan Flash Link LED toiminnon avulla tutkia esim. mihin porttiin ko. kaapeli on kytketty (mittalaite sytyttää ja sammuttaa ko. portin LED:in).

11 Mittalaite etsii ensin aktiivisen linkin. Flash link LED Find link Mikäli Ethernet linkki on aktiivinen (kaapeli kytketty esim. kytkimeen) mittalaite aloittaa vilkuttamaan LED:iä kytkimellä ja mittalaitteen näyttöön ilmestyy Flashing teksti. Flash link LED Link found. Flashing! 4.6 Ping Test, Ping testi Ping testi noudattaa ICMP protokollaa. Käyttäjän täytyy aluksi määritellä mittalaitteen IP osoite sekä kohde IP osoite. Mikäli kohdeosoite ei ole samassa paikallisessa verkossa, täytyy määritellä myös gateway sekä net mask IP osoitteen asettelu, Ping testi Aseta mittalaitteen ja kohteen IP osoite seuraavasti A: Paina [OK] painiketta valitaksesi osoitteen, jota haluat muuttaa. (My = mittalaitteen IP) B: Paina [ ] tai [ ] painikkeita muuttaaksesi kursorin kohtaa. Paina [ ] tai [ ] painikkeita muuttaaksesi arvoa C: Painamalla [OK] painiketta uudestaan, voit siirtyä seuraavalle riville. (Ta = kohteen IP) D: Aseta kohteen IP ja paina [OK] painiketta aloittaaksesi PING testin.

12 Alla esitetty kuva käynnissä olevasta PING testistä. Mittalaitteen IP Ping Test My Ta Ping Kohteen IP Ping Setup Ping test näytössä painamalla [SETUP] painiketta, päästään Ping Set -valikkoon. Tässä valikossa voidaan muuttaa: My IP (mittalaitteen IP), Kohteen IP, Gateway sekä NetMask. Tässä näytössä näkyy myös MAC osoite lopuksi. MyIP Ping Set Painamalla [OK] painiketta siirrytään valikossa seuraavasti: MyIP-> Target IP-> Gateway-> NetMask-> MAC valikoihin. [ESC] - painike palauttaa Ping Testiin Ping testin tulokset Link not Found (linkkiä ei löydetty) Kaapeli kytkemättä, väärä IP osoite tai laitetta ei toisessa päässä. Ping Test My Testi tulos Ta Link not Found!

13 Ping (Ping testi käynnissä) Kun aktiivinen linkki tunnistetaan, mittalaite aloittaa Ping testin. Ping Test My Testi käynnissä Ta Ping Ping OK (Mittaus OK) Kun vastaus on saatu, niin LCD-näyttöön Ping OK!: Ping Test My Ta Ping OK Mittalaite näyttää onnistuneen testin jälkeen lähetetyt ja vastaanotetut paketit. Ping Test My Ta Tx/Rx : 10/10 Tx: lähetetyt paketit Rx: vastaanotetut paketit. Mikäli nämä kaksi arvoa eivät ole samoja, tällöin joitain lähetettyjä paketteja on hukattu.

14 IP Conflict (IP ristiriita) Kun mittalaitteen IP on käytössä jossain toisessa laitteessa, LCD näyttöön tulee virheilmoitus MyIP was used! No ARP response Kun mittalaite näyttää tämän virheilmoituksen, tarkoittaa se sitä, että asetettu kohde IP osoite ei ole käytössä, laite pois päältä tai laitetta ei kytketty verkkoon. Ping Fail! Ping Fail virheilmoitus saattaa tulla, mikäli verkossa on ongelmia tai esimerkiksi palomuuri saattaa estää tämän toiminnon. 4.7 DHCP Test, DHCP testi DHCP -testissä mittalaite antaa tietoa verkosta; mittalaitteen IP,DNS serverin IP sekä Gateway IP. Paina [OK] painiketta aloittaaksesi testin. Alla kuva DHCP testistä. Kytkentäyritysten määrä DHCP host:iin. DHCP Test Requesting Try 3 Kun vastaus saadaan DHCP host:lta, ilmoittaa LCD näyttö siitä. DHCP Test Got response My Mittalaitteen IP Press OK to Ping Paina [OK] painiketta kerran ping DNS serveri; Paina [OK] painiketta toisen kerran ping Gateway; Paina [OK] painiketta kolmannen kerran Ping kohteen IP. Painamalla [SETUP] painiketta, voidaan muuttaa kohteen IP osoitetta.

15 4.8 Net Scan- toiminto Testin aluksi asetellaan IP alue, jota käytetään testin aikana, tämä voidaan tehdä painamalla [SETUP] painiketta. Painamalla [ESC] painiketta palataan Net Scan -testiin tämän jälkeen painamalla [OK] painiketta käynnistetään testi. Scan toiminto käynnissä Scan 018 Found 005 Net Scan Löydettyjen laitteiden määrä Mittalaite lopettaa skannauksen, kun aseteltu IP-alue on käyty läpi. Mikäli testi halutaan keskeyttää aikaisemmin, painetaan [OK] painiketta. Painamalla [ ]tai [ ] painikkeita, voidaan nähdä testitulokset (laitteiden IP osoitteet ja MAC). Esimerkki: Löydetyt laitteet Osoitteet 001/005 IP MAC: 00E04C582D84 Huom! Maksimissaan skannauksen aikana voidaan tallettaa 250 laitteen tiedot.

16 5 System Set, perusasetukset Painamalla päävalikossa [SETUP] painiketta, päästään System Set valikkoon (perusasetukset). 5.1 Language, kieli Painamalla [ ] tai [ ] painikkeita, voidaan muuttaa näytön kieli. System Set Language EN 6 Huomioitavaa 6.1 Auto-off, automaattinen virrankatkaisu Mittalaite sammuu automaattisesti (Auto Power Off), mikäli mitään painiketta ei paineta hetkeen. Auto Power Off aika on 15 min kaikissa muissa toiminnoissa, paitsi Tone Generator - toiminnossa, jossa se on 60min sekä Flash Link LED toiminnossa 30min. 6.2 Käyttäjän asettelemat parametrit Käyttäjän asettelemat parametrit poistuvat mittalaitteen muistista, mikäli mittalaite on sammutettu ja paristo poistetaan > 1min ajaksi.

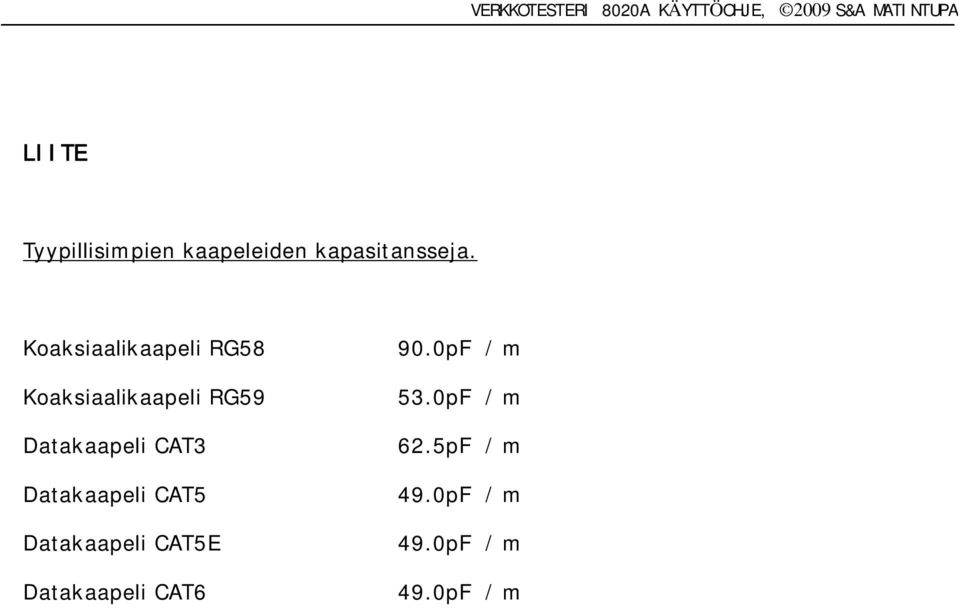

17 LIITE Tyypillisimpien kaapeleiden kapasitansseja. Koaksiaalikaapeli RG58 Koaksiaalikaapeli RG59 Datakaapeli CAT3 Datakaapeli CAT5 Datakaapeli CAT5E Datakaapeli CAT6 90.0pF / m 53.0pF / m 62.5pF / m 49.0pF / m 49.0pF / m 49.0pF / m
