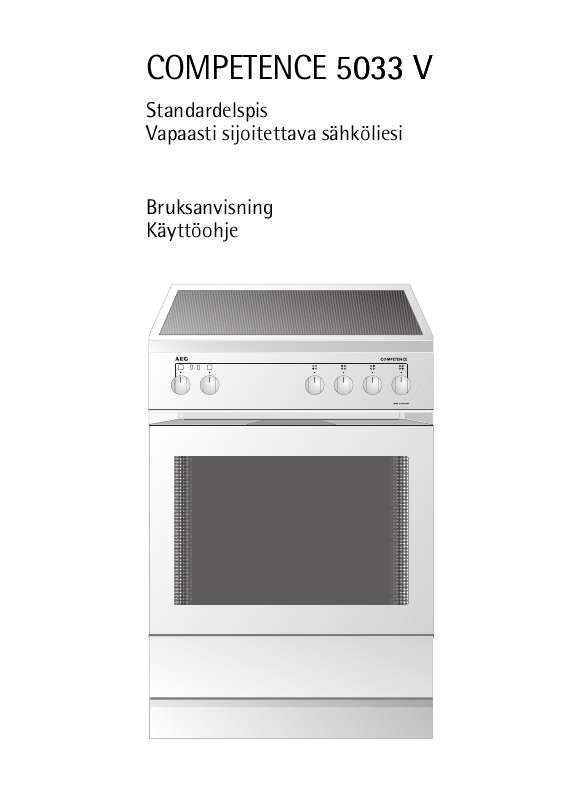

Käyttöoppaasi. AEG-ELECTROLUX 5033V-EW

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle AEG-ELECTROLUX 5033V-EW. Löydät kysymyksiisi vastaukset AEG-ELECTROLUX 5033V-EW käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje AEG-ELECTROLUX 5033V-EW Käyttöohjeet AEG-ELECTROLUX 5033V-EW Käyttäjän opas AEG-ELECTROLUX 5033V-EW Omistajan käsikirja AEG-ELECTROLUX 5033V-EW Käyttöopas AEG-ELECTROLUX 5033V-EW Käyttöoppaasi. AEG-ELECTROLUX 5033V-EW

2 Käsikirjan tiivistelmä niitä ehdottomasti! 0 1. Tämä merkintä ohjaa sinua askel askeleelta laitteen käytössä Tämän merkin jälkeen saat laitteen hallintaan ja näppärään käyttöön liittyviä lisätietoja. Laitteen taloudelliseen ja ympäristöä säästävään käyttöön liittyvät vinkit ja ohjeet on merkitty apilanlehdellä. Jos laitteessa ilmaantuu häiriöitä, löydät tämän ohjeen luvusta "Mitä tehdä, jos... " niiden korjaamiseen liittyviä ajatteleva toimii myös ekologisesti Sisällys SISÄLLYS Käyttöohje Turvallisuusohjeet Hävittäminen Laitteen rakenne Käyttöliuska. Keittotaso... Uunin varustus.... Lisätarvikkeet uunia varten...

3 Laatikko Uunin toiminnot.. 60 Ennen ensimmäistä käyttöä Ensimmäinen puhdistus. 62 Sopivat keittoastiat 62 Keittoalueiden käyttö.. 63 Keittäminen keittoalueita käyttäen Muuntuvan/soikean keittoalueen kytkentä Uunin käyttö..... Rasvasuodattimen asettaminen paikalleen/poistaminen..... Ritilän ja yleispellin asettaminen paikoilleen..

4 .. Uunin kytkeminen päälle ja pois.... Käyttömahdollisuudet, taulukot ja vihjeet.... Keittoastiat.. Keittäminen Ohjearvoja keittotehon valintaan..... Leivonnaisten paistaminen.... Paistotaulukko Laatikkoruokien ja kuorrutettavien ruokien taulukko.... Valmiiden pakasteruokien taulukko.... Ruokien paistaminen.... Paistotaulukko

5 . Tasogrillaus Grillaustaulukko..... Sulatus..... Sulatustaulukko Säilöntäajat Puhdistus ja hoito..... Keittotaso....

6 .... Laitteen ulkopinta. Uunin sisätila Varusteet.... Kannatinritilät.... Uunin lamppu.... Grillivastukset..... Uunin luukku..... Uunin luukun lasi...

7 .... Laatikko Mitä tehdä, jos Erikoisvarusteet.. 92 Sijoitus ja liitäntä.. Sijoitus..... Laitteen suoristaminen.... Tekniset tiedot.... Säädökset, standardit, direktiivit.... Turvallisuusohjeita asentajalle.

8 Huolto.... hyvä ja noudata tätä ohjetta; muutoin takuuoikeus raukeaa, jos laitteeseen ilmaantuu vaurioita. AEG-sähkölaitteiden turvallisuus vastaa yleisesti hyväksyttyjä teknisiä säännöksiä ja laiteturvallisuuslakia. Katsomme kuitenkin valmistajan velvollisuudeksemme antaa seuraavat turvallisuutta koskevat ohjeet. Yleinen turvallisuus Ole varovainen liittäessäsi muita sähkölaitteita laitteen lähellä olevaan pistorasiaan. Liitosjohdot eivät saa joutua kuumalle keittolevylle eivätkä tarttua kuuman uuninluukun väliin. Uunissa ei saa säilyttää palavia esineitä. Ne saattavat syttyä, kun uuni kytketään päälle. Laitteen puhdistus höyrysuihku- tai korkeapainepuhdistimella on turvallisuussyistä kielletty. Lasi saattaa mennä rikki erityisesti ulommaisen lasin nurkista, jos sitä esim. painetaan kovakouraisesti. Jos keittotasoon tulee murtumia, halkeamia tai säröjä: kytke kaikkien keittoalueiden virta pois, kytke keittotason sulake pois päältä, ota välittömästi yhteys valtuutettuun huoltoliikkeeseen. Kun keität, paistat tai grillaat, uunin luukku kuumenee. Pidätämän vuoksi pikkulapset loitolla. Ylikuumentuneet rasvat ja öljyt syttyvät helposti. Jos valmistat ruokia rasvassa tai öljyssä (esim. ranskanperunat), pysyttele lähettyvillä. Jos valmistat uunissa alkoholia sisältäviä ruokia, saattaa syntyä helposti syttyvä alkoholin ja ilman sekoitus. Avaa ovi tällöin varovasti. Älä käsittele samanaikaisesti hehkuvia esineitä, kipinöitä tai tulta. Suosittelemme, että annat kypsytettävän ruoan jäähtyä uunissa n minuuttia uunin virran ollessa katkaistuna. Laitteeseen liittyviä korjaustöitä saavat suorittaa vain alan ammattihenkilöt. Epäasianmukaiset korjaukset saattavat aiheuttaa huomattavaa vaaraa. Käänny korjausten suhteen asiakaspalvelumme tai alan kauppiaan puoleen. Jos laitteessa ilmenee häiriöitä: kierrä sulakkeet irti tai kytke ne pois päältä. Käyttöoppaasi. AEG-ELECTROLUX 5033V-EW

9 53 Käyttöohje Käyttötarkoituksen mukainen käyttö Laitetta ei saa käyttää muihin tarkoituksiin kuin ruokien keittämiseen ja paistamiseen tavallisessa kotitalouskäytössä. Käytä laitetta vain ruoanvalmistukseen. Älä käytä uunia huoneen lämmitykseen. Näin vältät laitteen vaurioitumista Älä käytä keittotasoa säilytysalustana. Näin lasikeraaminen keittotaso ei pääse vahingoittuumaan. Jos kuumalle keittoalueelle joutuu sokeria tai muovia, ja ne sulavat siihen, poista ne välittömästi niiden vielä ollessa kuumia! Jos sokerin tai muovin annetaan jäähtyä, keittotasoon saattaa tulla säröjä. Lasikeraaminen keittotaso ei ole herkkä lämpötilan vaihteluille. Se on hyvin kestävä, muttei kuitenkaan särkymätön. Keittotasolle putoavat terävät ja kovat esineet saattavat vaurioittaa sitä. Käytä ainoastaan keittoastioita, joiden pohjat ovat sileitä. Pohjat eivät saa olla karkeita eikä niissä saa olla uria. Tällaisten astioiden siirtely saattaa saada aikaan pysyviä naarmuja. Älä aseta keittotason reunoille kuumia pannuja tai kattiloita äläkä peitä liesitasoa suojakalvolla. Älä aseta pannuja, kattiloita tai muita esineitä keittotason reunalla olevan höyryaukon päälle. Älä laita alumiinifoliota tai muovirasioita kuumalle keittolevylle äläkä valmista ruokia kuumalla keittolevyllä alumiinifolioon käärittyinä tai muovirasioiden sisällä. Älä vuoraa uunia alumiinifoliolla äläkä aseta sen pohjalle paistopeltiä, kattilaa tms.; muussa tapauksessa uunin pohjapinnoite vaurioituu sen pinnalle kerääntyvän kuumuuden vuoksi. Puhdista laite aina käytön j&a on jäähtynyt. Jälkilämpöä voidaan käyttää hyväksi niin kauan kuin valo palaa. 57 Käyttöohje Uunin varustus Kannatintasot Uunin kummassakin reunassa on metallikehikko, jossa on 6 eri kannatintasoa. Huomioi, että kaanatintasot lasketaan ylhäältä alaspäin. Kaatumisen esto Kaikissa uunin varusteissa on kaatumisen estävä varmistin, jotta niitä ei vahingossa vedetä kokonaan ulos. Kun varusteet työnnetään uunin sisään, varmistimen on oltava takana. Rasvasuodatien kytkin uunin valaistuksen L kohdalle. 2. Poista kaikki lisätarvikkeet sekä metallikehikko, puhdista ne lämpimällä astianpesuaineliuoksella. 3. Puhdista myös uuni lämpimällä astianpesuaineliuoksella ja kuivaa se. 4. Pyyhi laitteen etupuoli vain kostealla liinalla. 1 Huomio: Älä käytä voimakkaita, hankaavia puhdistusaineita! Pinta saattaa vahingoittua. Sopivat keittoastiat Kun käytät oikeita keittoastioita, vältät laitteen vaurioitumisen. Astian pohjan tulisi olla mahdollisimman paksu ja tasainen. Karkeat pohjat naarmuttavat keittotasoa, kun niitä siirrellään keittoalueilla. Valurautaiset kattilat tai pannut taikka keittoastiat, joiden pohjissa on terävät reunat, voivat naarmuttaa keittotasoa pysyvästi. 1 Huomio: Vältä keittämästä kattiloita ja pannuja tyhjiin! Niiden pohjat saattavat tällöin tuhoutua ja vaurioittaa keraamista keittotasoa. 62 Käyttöohje Keittoalueiden käyttö 3 Kun keittoalueeseen kytketään virta, saattaa hetken ajan kuulua surinaa. Tämä on ominaista keraamiselle keittotasolle eikä sillä ole minkäänlaista vaikutusta laitteen toimintaan tai käyttöikään. Tehot Alueilla 1-9 voit säätää 14 eri tehoa (mukaanlukien väliasennot). Väliasennot ovat vääntimien lukujen 2 7 välissä. Ne on merkitty pistein. 1 = pienin teho 9 = suurin teho K = muuntuvan/soikean keittoalueen kytkentä 63 Käyttöohje Keittäminen keittoalueita käyttäen 0 5. Valitse alkukuumennusta/-paistoa varten suuri teho. 6. Kun muodostuu höyryä tai rasva on kuumaa, aseta väännin alhaisemmalle kypsennysteholle. 7. Lopeta keittäminen kääntämällä kytkin nollaasentoon. 2 Kytke keittoalue pois päältä n minuuttia ennen ruoan valmistumista, jotta hyödynnät myös jälkilämmön. Tällä tavalla säästät energiaa. Muuntuvan/soikean keittoalueen kytkentä 0 1. Kierrä muuntuvan/soikean keittoalueen kytkintä oikealle. Kierrä edelleen merkinnän K ohitse, kunnes olet kiertänyt kytkimen selvästi sen vasteeseen saakka. 2. Käännä kytkin sen jälkeen haluamasi tehon kohtaan. 3. Käännä kytkin pois päältä -asentoon, kun päätät keittämisen. Kytkiessäsi muuntuvan/soikean keittoalueen uudelleen päälle, on isompi keittoalue kytkettävä jälleen päälle edellä kuvatulla tavalla Käyttöohje Uunin käyttö Rasvasuodattimen asettaminen paikalleen/poistaminen Aseta rasvasuodatin paikailleen aina, kun paistat ritilällä, uunipannulla tai avoimessa paistovuoassa. 0 Rasvasuodattimen asettaminen paikalleen Tartu rasvasuodattimen kahvaan ja aseta molemmat pidikkeet ylhäältä päin uunin takaseinämässä olevaan aukkoon (tuuletinaukko). Rasvasuodattimen poistaminen Tartu rasvasuodattimen kahvaan ja nosta se ylöspäin irti. 0 Ritilän ja yleispellin asettaminen paikoilleen Kaikissa uunin sisään tarkoitetuissa osissa on vasemmassa ja oikeassa reunassa pieni syvennys. Tämä syvennys estää niiden kaatumisen, sen on aina osoitettava alaspäin. 0 Ritilän asettaminen paikoilleen Ritilä asetetaan paikoilleen siten, että molemmat ohjainkiskot osoittavat ylöspäin. Kaatumisen estävän syvennyksen on osoitettava alaspäin ja oltava uunin takaosassa. Ritilän ja pellin asettaminen paikoilleen Kun ritilää ja yleispeltiä käytetään yhdessä, aseta ritilän kaatumisen estävä syvennys tarkalleen pellin koloihin Käyttöohje Uunin kytkeminen päälle ja pois 0 1. Valitse haluamasi toiminto kiertämällä "Uunin toiminnot"-kytkintä. 2. Aseta haluamasi lämpötila kiertämällä kytkintä "Lämpötilan valinta". Käyttöoppaasi. AEG-ELECTROLUX 5033V-EW

10 Käyttötilan merkkivalo palaa niin kauan kuin uuni tai keittoalueet ovat käytössä. Lämpötilan merkkivalo palaa, kun uunin lämmitys on käynnissä, ja sammuu, kun asetettu lämpötila saavutetaan. 3. Kun haluat kytkeä uunin pois päältä, käännä kytkimet "Uunin toiminnot" ja "Lämpötilan valinta" nolla-asentoon. 66 Käyttöohje Käyttömahdollisuudet, taulukot ja vihjeet Keittoastiat Mitä parempaa kattilaa käytät, sitä parempi on tulos. Hyvät keittoastiat tunnistaa niiden pohjista. Pohjan tulee olla mahdollisimman paksu ja tasainen. Alumiini- tai kuparipohjaisista astioista keraamiseen keittotasoon voi jäädä metallinvärisiä värjäytymiä, joiden poistaminen on hankalaa tai jopa mahdotonta. Älä käytä valurautaisia kattiloita tai kattiloita, joiden pohjat ovat vaurioituneita, karkeita tai joiden pohjissa on terävät reunat. Ne voivat naarmuttaa keittotasoa pysyvästi, kun niitä siirrellään. Kattiloiden pohjat ovat kylminä hieman sisäänpäin kaarevia (koveria). Ne eivät missään tapauksessa saa olla ulospäin kaarevia (kuperia). 2 Vihjeitä energian säästöä varten Säästät arvokasta energiaa, kun huomioit seuraavat seikat: Laita kattilat ja pannut keittoalueille aina ennen kuin kytket alueen virran päälle. Likaiset keittoalueet ja astioiden pohjat lisäävät sähkön kulutusta. Sulje kattilat ja pannut kansilla aina, kun se on mahdollista. Käännä keittoalueet pois päältä jo ennen kypsentämisen päättymistä, jotta voit käyttää hyväksesi jälkilämmön, esim. ruokien lämpimänä pitämiseen tai sulattamiseen. Kattilan pohjan ja keittoalueen tulisi olla samankokoisia. Kiinnitä huomio pohjien halkaisijaan uusia pannuja ja kattiloita hankkiessasi. Valmistajat ilmoittavat usein astian yläreunan halkaisijan. Painekeittimen käyttö lyhentää kypsennysaikaa jopa 50 %:n verran. 67 Käyttöohje Keittäminen Seuraavissa taulukoissa annetut tiedot ovat ohjearvoja. Keittämiseen tarvittava teho riippuu kattiloiden laadusta sekä elintarvikkeiden lajista ja määrästä. Ohjearvoja keittotehon valintaan Kytkimen asento 9 Käyttö/ kypsennysteho Alkukuumennus Voimakas paistaminen Soveltuu seuraaviin tarkoituksiin Suurien vesimäärien lämmitys Ranskanperunoiden friteeraus, lihan ruskistus, esim. gulassi, paistaminen, esim. perunapihvit, pihvien paisto Lihan, pihvien, kerrospihvien, kyljyksien, lihapullien, käristemakkaran, maksan paistaminen, jauhokastikkeet, kananmunien, munakkaiden paistaminen, munkkien paisto Suurien ruokamäärien keittäminen, pataruoat ja keitot, perunoiden haudutus, lihaliemen keitto Vihanneksien, lihan haudutus, riisipuuron keitto Riisin turvottaminen, maitoruoat (sekoita välillä), Pienien peruna- ja vihannesmäärien haudutus, valmisruokien lämmittäminen Vaahtomunakas, sauce hollandaise, ruokien lämpimänä pito, voin, suklaan, liivatteen sulatus Jälkilämpö, virta pois Varovainen paistaminen 4-5 Keittäminen 3-4 Höyrytys, haudutus 2-3 "Turvottaminen" Sulatus 3 Suosittelemme, että käytät alkukuumennuksen tai -ruskistuksen yhteydessä tehoa "9" ja jatkat sitten pitemmän valmistusajan vaativien ruokien kypsennystä alhaisemmalla teholla. 68 Käyttöohje Leivonnaisten paistaminen Käytä leivonnaisten paistamiseen uunin toimintoja Kiertoilma S, Intensiivi U tai Ylä-/alalämpö O. 1 Huomio! Älä käytä leivonnaisten paiston aikana rasvasuodatinta! Vuoat Ylä-/alalämpö-toimintoon O soveltuvat tummasta metallista valmistetut ja pinnoitetut vuoat. Kiertoilma- S ja Intensiivi-toimintoja U käytettäessä sopivat myös vaaleat metallivuoat. Uunitasot Toimintoja Kiertoilma S tai Ylä-/alalämpö O käytettäessä voidaan paistaa vain yhdellä tasolla kerrallaan. Intensiivi-toimintoa U käytettäessä voit paistaa samanaikaisesti 3 uunipellillä: 1 uunipelti: taso 3 1 vuoka: taso 5 2 uunipeltiä: tasot 2 ja 5 3 uunipeltiä: tasot 1, 3 ja 5 69 Käyttöohje Yleiset ohjeet Huomioi, että uunitasojen numerointi lasketaan ylhäältä alaspäin. Aseta uunipellin viisto reuna eteenpäin! Työnnä uunipelti perille takaseinään saakka. Aseta vuoassa paistettavat kakut aina ritilän keskelle. Kun käytät toimintoja Kiertoilma S tai Ylä-/alalämpö O, voit paistaa myös kahdessa vuoassa yhtäaikaa. Aseta vuoat tällöin vierekkäin ritilälle. Paistoaika ei ole paljon tavallista pitempi. Paistotaulukoihin liittyviä ohjeita Taulukoissa on mainittu joitakin ruokia varten tarvittavat lämpötilat, paistoajat ja uunitasot. Lämpötilojen ja paistoaikojen kohdalla on annettu pitempi väli, koska ne riippuvat taikinan koostumuksesta, määrästä ja paistovuoasta. Kun paistat useampia kakkuja pellillä tai vuoissa, paistoaika saattaa olla minuuttia pitempi. Kosteita leivonnaisia :30-0: /6. h : min :40-1: :20 0:30-1:00 0:15-0:30 0:10-0:20 0:20-0: :15-0: :25-0:50 71 Käyttöohje Leivonnaisen laatu Kiertoilma S Uunitaso ylhäältä hedelmätorttu, murokakkupohja1 pellillä paistettava piirakka jossa herkkä täyte ja ja ja ja hanhi, 3-4 kanaa, 3-4 hapanpaisti, naudanpaisti, pakastettu liha). Siten liha pysyy Käytettävät uunitasot näet seuraavasta taulukosta Paistotaulukoihin liittyviä ohjeita Löydät taulukosta suosituksia eri lihalaatujen uunitoimintoja, lämpötilasäätöjä, kypsennysaikaa ja uunitasoa varten. Käyttöoppaasi. AEG-ELECTROLUX 5033V-EW

11 Kypsennysajat ovat pelkkiä ohjearvoja. Suosittelemme, että uunissa paistetaan vain lihaa ja kalaa, joka on vähintään 1 kg:n painoinen. Yleisesti ottaen erittäin vähärasvaiselle lihalle (esim. kala tai riista) soveltuu erityisesti Ylä-/alalämpö O. Kaikkia muita lihalaatuja (erityisesti linnunlihaa) varten suosittelemme Infratherm-toimintoa I. Vaadittava kypsymisaika riippuu lihan lajista ja laadusta. Jotta vältetään vuotavan lihanesteen tai rasvan palamista vuokaan, suosittelemme, että lisäät vuokaan hieman nestettä. Käännä paisti, kun paistoajasta on kulunut n. 2/ Kytke leivinuuni pois päältä minuuttia ennen paistoajan päättymistä, jotta voit käyttää hyväksesi jälkilämpöä. Käyttöohje Paistotaulukko Lihatyyppi Määrä Paino naudanliha haudutettava paisti pihvi tai filee - sisältä punertava - sisältä punertava - täysin kypsä sianliha lapa, niska kinkku, kyljykset, kassler jauhelihamureke 1-1,5 kg 1-1,5 kg 750 g-1 kg cm:ä kohti Ylä-/alalämpö O Uunitaso ylhäältä Lämpötila C Infratherm I Uunitaso ylhäältä Lämpötila C Aika h : min 1-1,5 kg :00-2:30 cm:ä kohti :05-0: :06-0: :08-0:10 cm:ä kohti cm:ä kohti :30-2: :00-1: :45-1: :30-2:00 sianpotka 750 g-1 kg (esikypsennetty) vasikanliha vasikanpaisti vasikanpotka lammas lampaan reisi, lam1-1,5 kg maspaisti lampaan selkäpaisti 1-1,5 kg 1 kg 1,5-2 kg :30-2: :00-2: :15-2: :00-1:30 77 Käyttöohje Lihatyyppi Määrä Paino riista jäniksenlapa, jäniksen reisi poron/hirven selkäpaisti poron/hirven reisi linnunliha linnun palat 4-6 kpl kanan puolikas 2-4 kpl kana, broileri sorsa hanhi kalkkuna kala (haudutettava) kala, kokonaisena 1-1,5 kg g/ pala g/ pala 1-1,5 kg 1,5-2 kg 3,5-5 kg 2,5-3,5 kg 4-6 kg Ylä-/alalämpö O Uunitaso ylhäältä Lämpötila C Infratherm I Uunitaso ylhäältä Lämpötila C Aika h : min enint. 1 kg 1,5-2 kg 1,5-2 kg :25-0: :00-1: :15-1: :35-0: :35-0: :45-1: :00-1: :30-3: :30-2: :30-4: :45-1:15 1) Esilämmitä uuni. Lihavalla painetut tiedot osoittavatparhaiten sopivat uunin toiminnot. 78 Käyttöohje Tasogrillaus Valitse grillaamiseen uunin grilli-toiminto F ja 275 C lämpötila. 1 Huomio: Tyhjää uunia on aina lämmitettävä ennen grillausta 5 minuutin ajan! Rasvasuodattimen käyttö ei ole tarpeen. Grillausastiat Käytä grillaukseen ritilää ja tavallista uunipeltiä yhdessä. Uunitasot Käytä litteiden elintarvikkeiden grillaukseen toiseksi ylintä uunitasoa. Grillaustaulukkoon liittyviä ohjeita Annetut grillausajat ovat pelkkiä ohjearvoja. Ne riippuvat käytettävän lihan tai kalan lajista ja laadusta. Grillaustoiminto soveltuu erityisesti litteille liha- ja kalapaloille. Käännä liha- tai kalapalat, kun grillausajasta on kulunut puolet. 1 Varoitus: Uunin luukun on aina oltava suljettuna grillauksen aikana. Palamisvaara! Grillaustaulukko Grillattava aines Uunitaso ylhäältä Grillausaika 1. puoli Lihapullat Porsaanfilee Käristemakkara Naudanlihafileepihvit, vasikanlihapihvit Naudanfilee, paahtopaisti (n. 1 kg) Paahtoleipä Kuorrutettu paahtoleipä min min 8-10 min 6-7 min min 2-3 min 6-8 min 2. puoli 6-8 min 6-10 min 6-8 min 5-6 min min 2-3 min 79 Käyttöohje Sulatus Käytä sulatuksessa leivinuunin sulatustoimintoa A. Sulatusastiat Aseta ruoka lautaselle ja sitten lautanen ritilälle. Peitä ruoka ainoastaan voipaperilla tai Aseta ritilä sulatusta varten 4. uunitasolle peittämättä. Sulata peittämättä. Sulata Käytä säilöntään 4. uunitasoa ylhäältä sopii enint. 6 tilavuudeltaan 1 litran kokoista tölkkiä. Aseta yleispellille kuppi vettä, jotta uuniin tulee riittävästi kosteutta. Aseta lasitölkit yleispellille siten, että ne eivät kosketa toisiaan. Kaikkien lasitölkkien tulisi olla yhtä täynnä ja lujasti kiinni. Säilöntäajat Hedelmät ja maustekurkut 0 1. Valitse leivinuunin intensiivitoiminto U ja säädä uunin lämpötila 160 C:seen. 2. Kun ensimmäisten tölkkien neste alkaa kuplia (1 litran astioissa n. 45 minuutin kuluttua), kytke uuni pois päältä. 3. Jätä tölkit vielä n. 30 minuutiksi jos kyseessä ovat herkät hedelmälaadut, esim. mansikat, 15 minuutiksi suljettuun uuniin. Vihannekset ja liha 0 1. Valitse leivinuunin intensiivitoiminto U ja säädä uunin lämpötila 160 C:seen. 2. Kun ensimmäisten tölkkien neste alkaa kuplia, laske lämpötila 100 C:seen. 3. Kypsennä säilöttäviä elintarvikkeita 100 C:ssa vielä n minuuttia. 4. Sen jälkeen kytke uuni pois päältä ja jätä tölkit vielä 30 minuutiksi suljettuun uuniin. 81 Käyttöohje Puhdistus ja hoito Keittotaso 1 Huomio: Puhdistusaineita ei saa joutua kuumalle keraamiselle keittotasolle! Kaikki puhdistusaineet on poistettava puhdistuksen jälkeen puhtaalla vedellä, sillä ne saattavat kuumentuessaan syövyttää keittotasoa! Älä käytä voimakkaita puhdistusaineita, kuten esim. grillin tai uunin puhdistukseen tarkoitettuja sumutteita, karheita hankausaineita tai naarmuttavia kattiloiden puhdistusaineita. Puhdista keraaminen keittotaso jokaisen käytön jälkeen, kun se on jäähtynyt kädenlämpöiseksi tai kylmäksi. Käyttöoppaasi. AEG-ELECTROLUX 5033V-EW

12 Näin lika ei pääse palamaan kiinni seuraavalla käyttökerralla. Poista kalkin tai veden jättämät raidat, keittotasoon roiskunut rasva ja metallinhohtoiset värjäymät tavallisella keraamisen keittotason tai jaloteräksen puhdistukseen tarkoitetulla puhdistusaineella (esim. "Sidol-Edelstahlglanz", "Stahl-Fix", "WK-Top" tai "Cillit"). 3 Keittotaso vain vähän likainen 0 1. Pyyhi keraaminen keittotaso kostealla liinalla, jossa on vähän tiskiai- netta. 2. Pyyhi sen jälkeen kuivaksi puhtaalla pyyhkeellä. Keittotason pinnalle ei saa jäädä puhdistusainetta. 3. Puhdista koko keraaminen taso kerran viikossa perusteellisesti tavallisella keramiikan tai jaloteräksen puhdistukseen tarkoitetulla aineella. 4. Pyyhi keraaminen keittotaso runsaalla puhtaalla vedellä ja kuivaa puhtaalla pölyttömällä pyyhkeellä. Kiinni tarttunut lika 0 1. Poista keittotasolle kuohuneet tai rois- kuneet, kiinni tarttuneet ruoat kaapimella. 2. Aseta kaavin vinosti keramiikkatasoon nähden. 3. Irrota lika työntelemällä kaapimen terää tason pinnalla. 82 Käyttöohje 3 Kaapimen ja keraamisen keittotason puhdistukseen tarkoitettua puhdistusainetta saat alan liikkeistä. 1 Erityinen lika 0 1. Poista keittotasoon palanut sokeri, sula- nut muovi, alumiinifolio sekä muut sulavat materiaalit kaapimella välittömästi, niiden vielä ollessa kuumia. 1 Huomio: Varo, ettet polta itseäsi, kun puhdistat kuumaa keittotasoa kaapimella! 2. Puhdista jäähtynyt keittotaso vielä uudelleen. Mikäli keittotaso on ehtinyt jäähtyä, ennen kuin poistat siihen sulaneet materiaalit, kuumenna se uudelleen ennen puhdistusta. Esim. kattiloiden teräväreunaisten pohjien aiheuttamia naarmuja tai tummia jälkiä ei voi poistaa. Ne eivät kuitenkaan vaikuta haitallisesti keittotason toimintaan. 3 Keittotason kehys Huomio! Älä laita keittotason kehyksiin etikkaa, sitruunaa tai kalkkia irrottavia aineita, sillä ne saavat aikaan himmeitä kohtia Pyyhi kehys kostealla liinalla, jossa on vähän tiskiainetta. 2. Pehmitä kiinni kuivunut lika märän pyyhkeen avulla. Pyyhi se sitten pois ja hankaa kuivaksi. 1 Laitteen ulkopinta 0 Pyyhi laitteen etupuoli pehmeällä liinalla, joka on kastettu lämpimään tiskiaineliuokseen. Älä käytä hankausaineita, voimakkaita puhdistusaineita tai hankaavia esineitä. 83 Käyttöohje Uunin sisätila Uunin valaistus Voit kytkeä uunin valon päälle, jotta puhdistus on helpompaa. Puhdistus 0 1. Pyyhi uuni aina käytön jälkeen kostealla liinalla, joka on kastettu hieman etikkaa sisältävään pesuaineliuokseen. 2. Lopuksi pyyhi uuni kuivaksi liinalla. 3. Poista tarttunut lika erityisellä uuninpuhdistusaineella. 1 Varoitus: Laitteen puhdistus höyrysuihku- tai korkeapainepuhdistimella on turvallisuussyistä kielletty. Huomio: Jos käytät spraymuotoisia uuninpuhdistusaineita, noudata ehdottomasti aineen valmistajan antamia ohjeita! Varusteet 0 Huuhdo ja kuivaa kaikki uuniin asetettavat tarvikkeet (ritilä, paistopelti jne.) huolellisesti aina käytön jälkeen. Voit liottaa niitä hieman, jolloin puhdistus on helpompaa. 84 Käyttöohje Kannatinritilät Voit poistaa kannatinritilän uunin molemmilta reunoilta, jolloin sivuseinämien puhdistus on helpompaa. Kannatinritilän irrottaminen ja asettaminen paikoilleen 0 1. Löysää ruuvi (kolikolla tms.). 2. Vedä ritilän alaosaa ylös ja irrota yläosa kiinnikkeistä. 3. Ritilä kiinnitetään takaisin paikalleen asettamalla yläosan kiinnikkeet kohdalleen ja laskemalla alaosa paikoilleen. 4. Kiinnitä ruuvi takaisin paikalleen. 85 Käyttöohje Uunin lamppu 1 Varoitus: Sähköiskuvaara! Ennen uunin lampun vaihtoa: Kytke uuni pois toiminnasta! Kierrä sulakkeet irti sulakerasiasta tai kytke ne pois. Uunin lampun vaihto/lasin puhdistus 0 1. Aseta uunin pohjalle liina. 2. Irrota lasisuojus kääntämällä sitä vasemmalle ja puhdista se. 3. Vaihda uunin lamppu teho 40 W, 230 V, kuumuuden kesto 300 C. 4. Kiinnitä suojalasi takaisin paikalleen. 5. Poista liina uunista. 86 Käyttöohje Grillivastukset Grillivastukset voidaan kääntää alas, jotta uunin katto on helpompi puhdistaa. 1 0 Varoitus: Käännä vastus alas vain, kun uuni on kytketty pois toiminnasta eikä enää ole palovaaraa! Grillivastusten kääntäminen alas Käännä molempia kiinnityskoukkuja 90 (neljänneskierros) keskelle päin. Lämmitysvastus kääntyy alas. Huomio: Älä paina lämmitysvastusta alas voimaperäisesti! Jos käytät voimaa, lämpövastus saattaa murtua. 1 2 x 90 0 Grillivastusten kiinnitys Paina lämmitysvastusta hieman ylös ja käännä kiinnityskoukkuja 90 taaksepäin, jotta lämmitysvastuksen pidike asettuu kiinnityskoukkujen väliin. Huomio: Älä koskaan aseta kiinnityskoukkuja lämmitysvastusten päälle! 1 87 Käyttöohje Uunin luukku Uunin luukku voidaan irrottaa puhdistusta varten. Uunin luukun irrottaminen 0 1. Avaa uunin luukku täysin auki. 2. Käännä luukun molempien saranoiden värillä merkityt vivut kokonaan auki (1). 3. Sulje uunin luukkua n. 3/4:n verran vasteen yli (2). 4. Tartu uunin luukkuun molemmin käsin sivuilta. Nosta luukkua ylöspäin (varo: painava!) ja vedä se irti uunista (3). 5. Aseta luukku ulkopinta alaspäin pehmeälle, tasaiselle alustalle, esim. peitteelle, jotta vältät naarmuja. Uunin luukun kiinnittäminen 0 1. Tartu luukun sivuille molemmin käsin kahvapuolelta. 2. Pidä ovea n. 60 :een kulmassa. 3. Työnnä saranat uunin alla oikeassa ja vasemmassa reunassa oleviin koloihin mahdollisimman pitkälle (1). 4. Nosta luukkua ylöspäin vasteeseen saakka ja avaa se kokonaan (2). 5. Käännä kummankin saranan vivut takaisin alkuperäiseen asentoon (3) siten, että värillinen merkintä osoittaa jälleen ylöspäin. 6. Sulje uunin luukku. 88 Käyttöohje Uunin luukun lasi Ajastin voidaan asettaa uunin ollessa käytössä sekä myös silloin, kun se on pois toiminnasta. 1 Varoitus: Suorita seuraavat vaiheet vain, kun uunin luukku on irrotettuna! Luukun ollessa paikoillaan se saattaa painon vähentymisen vuoksi nousta äkillisesti ylöspäin ja aiheuttaa vaaraa. Käyttöoppaasi. AEG-ELECTROLUX 5033V-EW

13 Luukun sisimmän lasikerroksen irrottaminen 0 1. Irrota uunin luukku ja aseta se kahvapuoli alaspäin pehmeälle, tasaiselle alustalle. 2. Tartu päällimmäisen lasin alareunaan ja työnnä sitä jousivoimaa vasten luukun kahvan suuntaan, kunnes sen alareuna vapautuu (1). 3. Kohota lasin alareunaa kevyesti ja vedä se irti (2). Sisälasin asettaminen paikalleen 0 1. Ohjaa ulommainen lasi viistosti ylhäältä päin luukun kahvapuolessa olevaan profiiliin (1). 2. Laske lasi alas (2). Aseta lasi kahvapuolen jousivoimaa vasten luukun alareunan kiinnitysprofiilin eteen ja työnnä se profiilin alle. Lasilevyn on asetuttava tiukasti paikalleen! 3. Aseta luukku takaisin saranoilleen. 89 Käyttöohje Laatikko Uunin alla oleva laatikko on irrotettavissa, jolloin sen puhdistus on helpompaa. Laatikon irrottaminen/asettaminen takaisin paikoilleen 0 1. Vedä laatikko mahdollisimman auki. 2. Nosta laatikkoa hieman, jotta saat nostettua sen vinosti ylös ohjaimista. 3. Kun laitat laatikon takaisin paikoilleen, varmista, että laatikon keskimmäinen ohjain menee keskimmäiseen ohjainkiskoon. 4. Laske laatikko vaakasuoraan asentoon ja työnnä paikoilleen. 90 Käyttöohje Mitä tehdä, jos uuni ei uunin valo ei toimi? Vaihda uunin lamppu (ks. Puhdistus ja saavat suorittaa korjaustöitä vain ammattitaitoiset henkilöt. Epäasiallisesti suoritetuista korjaustöistä voi syntyä huomattavaa vaaraa. Jos konetta täytyy korjata, käänny valtuutetun huoltoliikkeen tai myyntiliikkeen puoleen. 91 Käyttöohje Erikoisvarusteet Voit hankkia alan liikkeestä seuraavia erikoisvarusteita: Paisti-/rasvapannu E-nro Yleispelti E-nro Uunipelti E-nro Yhdistelmäritilä (ei voi käyttää uunin vetokiskon kanssa) Pizzakivi: K1,2 x L34,5 x S34,5 cm hyvä ja noudata tätä ohjetta; muutoin takuuoikeus raukeaa, jos laitteeseen ilmaantuu vaurioita. Sijoitus Tärkeitä ohjeita Laitteen ympärillä olevien huonekalujen pintamateriaalissa käytetyn liiman ja muovin tulee kestää kuumuutta (100 C). Jos muovipinta tai liima ei kestä riittävää kuumuutta, sen muoto saattaa muuttua tai liimasidokset saattavat irrota. Laite vastaa palovaaralta suojauksen suhteen tyyppiä Y (EN ). Vain tämän tyypin mukaisen laitteen saat asentaa toiselta reunaltaan seinän tai korkean kaapin viereen. Keittotason ja liesituulettimen välimatkan on oltava vähintään niin pitkä kuin liesituulettimen asennusohjeessa on määrätty. Laitteen suoristaminen Laitteen alla on neljä säätöjalkaa, joiden avulla laite saadaan suoristettua, jos lattiassa on pieniä epätasaisuuksia Ota laatikko pois paikoiltaan. 2. Kierrä säätöjalkoja tarpeen mukaan joko pidemmiksi tai lyhemmiksi, kunnes uuni on vaakatasossa. 3. Laita laatikko takaisin paikoilleen Säätöjalkojen kiertäminen helpottuu, kun uunia kallistetaan hieman. 94 Sijoitus ja liitäntä Tekniset tiedot Uunin ulkomitat Korkeus x leveys x syvyys Syvyys, kun uunin luukku auki Uunin sisämitat Korkeus x leveys x syvyys Keittoalueiden ottoteho Tavallinen keittoalue ø 145 mm Muunneltava keittoalue ø 120/210 mm Soikea keittoalue ø 170/265 mm 85 cm x 60 cm x 60 cm 105 cm 31 cm x 39,6 cm x 41,5 cm 1200 W 2200 W 2300 W Säädökset, standardit, direktiivit Tämä laite vastaa seuraavia standardeja: EN ja EN kotitalouskäyttöön ja muuhun vastaavaan käyttöön tarkoitettujen sähkölaitteiden turvallisuus DIN / / kotitalouskäyttöön tarkoitettujen sähköliesien käyttöominaisuudet. EN / VDE 0875 osa 14-2 EN / VDE 0875 osa 14/12.93 EN / VDE 0838 osa 2 EN / VDE 0838 osa 3 sähkömagneettista yhteensopivuutta (EMC) koskevat suojausmääräykset. 4 Tämä laite on seuraavien EY-direktiivien mukainen: 73/23/ETY, päiv (pienjännitedirektiivi) 89/336/ETY, päiv (sähkömagneettista yhteensopivuutta koskeva direktiivi sekä muutosdirektiivi 92/31/ETY). 95 Sijoitus ja liitäntä 1 Turvallisuusohjeita asentajalle Asennuksessa on otettava käyttöön laitteisto, joka mahdollistaa laitteen erottamisen kaikkinapaisesti verkosta kosketusvälin leveyden ollessa vähintään 3 mm. Tähän tarkoitukseen sopivat esim. tehosuojakytkin, varokkeet (kierrettävät sulakkeet on ruuvattava irti), FI-kytkin ja releet. Liitä laite liitoskannen ulkopuolella olevan liitäntäkaavan mukaisesti. 1 Huomio!: Älä vie johtoa reikien lävitse! 96 Huolto ja varaosat HUOLTO JA VARAOSAT Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon (0,95 mk/min + pvm),* tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa". Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Huollosta vastaa Oy Electrolux Kotitalouskoneet Ab - HUOLTOLUX, Porissa, puh. (02) * Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen. Malli (Model).. Tuotenumero (Prod.nr.)...

14 Powered by TCPDF ( Sarjanumero (Serial nr.).... Ostopäivä... Kuluttajaneuvonta Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon (0,95 mk/min+pvm). 99. Käyttöoppaasi. AEG-ELECTROLUX 5033V-EW
