50 ASENNUS- JA KÄYTTÖOHJE

Transkriptio

1 Viinikylmiö 50 ASENNUS- JA KÄYTTÖOHJE

2 Sisällysluettelo TURVATOIMENPITEET... 3 KÄYTTÖMÄÄRÄYKSET... 3 Ennen laitteen käyttöönottoa... 4 VIINIKYLMIÖN ASENNUS... 5 Sijoituspaikka... 5 Sähköliitäntä... 5 Tasapainotus... 6 Sokkelin etulevyn asennus... 6 Hyllyt... 6 Oven säätö... 6 Oven kätisyyden vaihto... 6 TOIMINTASELOSTUS... 7 Jäähdytyskoneiston toiminta... 7 KYTKIMET JA TERMOSTAATTI... 8 Kytkimet... 8 Elektroninen termostaatti... 9 KÄYTTÖÖNOTTO Käynnistäminen Toiminnan katkaisu Lämpötilan säätö Toiminnassa syntyvät äänet PUHDISTUS Viinikylmiön puhdistus Koneiston puhdistus PIENTEN HÄIRIÖIDEN KORJAUS HUOLTO TAKUUEHDOT LAITTEEN KÄYTÖSTÄ POISTAMINEN Suomen Kotikylmiö Oy Ravitie HOLLOLA Puh. (03) Faksi (03) CX19 2

3 Turvatoimenpiteet ja käyttömääräykset TURVATOIMENPITEET Puhdistaessasi viinikylmiötä katkaise jännite pääkytkimestä ja irrota pistotulppa pistorasiasta. Räjähdysalttiita aineita ei saa säilyttää viinikylmiössä. Ovea ei saa avata yli 120, koska se saattaa aiheuttaa saranaholkin rikkoutumisen osuessaan esim. pöytätason kulmaan, ks kuva. Anna oven olla auki kun laitetta ei käytetä. KÄYTTÖMÄÄRÄYKSET Viinikylmiö soveltuu vain viinien säilytykseen. Se on tarkoitettu käytettäväksi kotitalouksissa. Laitoskäytössä on otettava huomioon tästä annetut erilliset määräykset. Viinikylmiö on rakennettu ja koestettu voimassa olevien määräysten ja asetusten mukaan. Korjaustoimenpiteitä viinikylmiöön saa tehdä vain alalle koulutuksen saanut valtuutettu huoltoliike. Epäpätevät korjaukset voivat aiheuttaa laitteen käyttäjälle tai ympäristölle vaaratilanteita. PÖYTÄTASO 120 3

4 Turvatoimenpiteet ja käyttömääräykset Ennen laitteen käyttöönottoa Asennus- ja käyttöohje on luettava huolellisesti. Se sisältää tärkeitä tietoja laitteen asentamisesta, käytöstä ja kunnossapidosta. Laitteen valmistaja ei ole vastuussa jos käyttöohjeen ohjeita ei noudateta. Huom! Kalustetta ei saa sijoittaa liian pieneen tilaan, koska silloin mahdollisen kylmäainevuodon sattuessa voi muodostua räjähtävä kaasuseos. Huonetilaa täytyy olla vähintään 4 m². Varoitus! Laite sisältää pienen määrän ympäristöystävällistä, mutta tulenarkaa kylmäainetta, R600a. Tämä kylmäaine ei vahingoita otsonikerrosta eikä aiheuta kasvihuoneilmiötä. Tarkista ettei kylmäaineputkisto ole vioittunut kuljetuksen tai asennuksen aikana. Vuotava kylmäaine saattaa vahingoittaa silmiä tai syttyä. Kylmäainevuodon huomattuasi: älä päästä avotulta huoneeseen irrota laitteen pistotulppa pistorasiasta tuuleta huonetta useita minuutteja ota yhteys Festivo-huoltoon Varoitus: Pidä laitteen ilmankiertoaukot vapaana (sekä ylhäällä että alhaalla). Ks sivu 7. Älä käytä mekaanisia apuvälineitä tai muita keinoja nopeuttaaksesi jään sulatusta muuta kuin valmistajan suosittelemia. Älä vahingoita kylmäaineputkistoa. Älä käytä mitään sähkölaitteita viinikylmiön sisäpuolella jollei ne ole laitteen valmistajan suosittelemia. 4

5 Asennus SIJOITUSPAIKKA Sijoita viinikylmiö kuivaan tilaan, jossa lämpötila on yli +20 C ja alle 25 C. Älä sijoita viinikylmiötä lämpöpatterin, lieden tai muun lämmönlähteen välittömään läheisyyteen. Laitteen etupuolella, oven alla olevaa ilmanottoaukkoa ei saa peittää. (ks. toimintaselostus/ilmankierto). Sijoituspaikan lattian pitää olla tasainen ja vaakasuora sekä samassa tasossa lopullisen lattian kanssa. Kylmiön höyrystimeen muodostuu jäätä joka sulatetaan automaattisesti. Sulatusvesi johdetaan kompressoritilassa olevaan haihdutusastiaan. Haihdutusastiasta vesi haihtuu automaattisesti. Jos laitteeseen tulee jokin toimintahäiriö, on mahdollista että vettä pääsee valumaan lattialle. Siksi suosittelemme että kylmiön alusta tehtäisiin vesitiiviiksi niin, että mahdollinen vesivuoto voidaan havaita. Vesitiivis alusta nostetaan seinälle niin, että mahdollinen vuotovesi ei pääse rakenteisiin lattian ja seinän liitoksen kautta. SÄHKÖLIITÄNTÄ Viinikylmiö liitetään laitteessa olevan liitäntäjohdon avulla maadoitettuun pistorasiaan, yksivaiheinen 230V 50 Hz. Pistorasian varokkeen koko 10 A. Pistorasia tulee olla sijoitettu siten, että laitteen pistotulpan voi irrottaa pistorasiasta ilman laitteen siirtämistä. Muutoksia liitäntätapaan tai liitäntäjohdon vaihdon saa tehdä vain sähköasentaja. Ylimääräisellä liitäntäjohdolla ei saa tukkia viinikylmiön lauhdutusilman kiertoa, vaan sen tulisi antaa olla esimerkiksi lattialla kylmiön takana. Viinikylmiön voi sijoittaa kiinni taustaan ja sivupintoihin, mutta jos sen sivupinta tulee toista kylmäkalustetta tai ulkoseinää vasten on em. pintojen väliin jätettävä vähintään 2 cm:n tuuletusrako. Viinikylmiöön ei saa kiinnittää muita kalusteita, koska sen pitää olla vedettävissä ulos puhdistusta ja huoltoa varten. HUOM! A Tarkista että sulavesiputken pää A on kompressorin päällä olevassa altaassa. 5

6 Asennus TASAPAINOTUS Työnnä viinikylmiö paikalleen ja tasapainota se etureunan säätöjalkojen avulla (kuva). VIINIKYLMIÖN HYLLYT Hyllyt voidaan poistaa nostamalla ne ulos. OVEN SÄÄTÖ Säätöjalat SOKKELIN ETULEVYN ASENNUS Kiinnitä sokkelin etulevy paikoilleen. Etulevy kiinnittyy kuvassa näkyvillä kiinnikkeillä sokkeliin. Jos oven säätö on tarpeen, voidaan saranoita säätää jonkin verran löysäämällä kiinnitysruuvit ja siirtämällä saranoita kaapin syvyys suunnassa. Saranoita säädettäessä tulee huomioida ettei oven tiiviste puristu liikaa. Tiivisteen tulee olla tasaisesti puristunut koko oven kehällä. Jos tiiviste on saranapuolelta liikaa puristuksissa, siirrä saranoita ulospäin. Jos tiiviste on painunut, lämmitä sitä VAROVASTI lämminilmapuhaltimella (hiustenkuivaajalla) ja muovaa sormin korkeammaksi. Kiinnikkeet 6

7 Toimintaselostus JÄÄHDYTYSKONEISTON TOIMIN- TA Jäähdytyskoneisto, johon kuuluu kompressori, lauhdutin ja höyrystin muodostavat suljetun piirin, jossa kompressori kierrättää kylmäainetta. Höyrystimessä kylmäaine höyrystyy ja sitoo lämmön itseensä jäähdyttäen kylmiötä. Kylmäaineeseen sidottu lämpö poistuu lauhduttimen kautta ympäristön ilmatilaan. Viinikylmiössä höyrystimelle muodostunut huurre sulaa automaattisesti ja syntynyt vesi johdetaan kompressoritilassa olevaan haihdutusastiaan, josta se haihtuu automaattisesti. Jäähdytyskoneiston moitteeton toiminta edellyttää, että ilmankierto laitteen ulkopuolella on esteetön ja myös sisäpuolella hyvä (ks. kuva alla). KEITTIÖN TYÖTASO SISÄTUULETIN HÖYRYSTIN LAUHDUTIN KOMPRESSORI Tehtaan myöntämä takuu raukeaa ellei mainittuja vähimmäisohjeita lauhdutusilmankierrosta noudateta. 7

8 KYTKIMET JA TERMOSTAATTI KYTKIMET Pääkytkin (I) Tästä kytkimestä saadaan laitteelle jännite. Sisävalon kytkin Valokytkimellä voidaan sisävalo kytkeä päälle tai pois päältä. Kytkinten toiminta 1 0 Ylempi painike Sisävalon kytkin Näyttö Alempi painike Pääkytkin 8

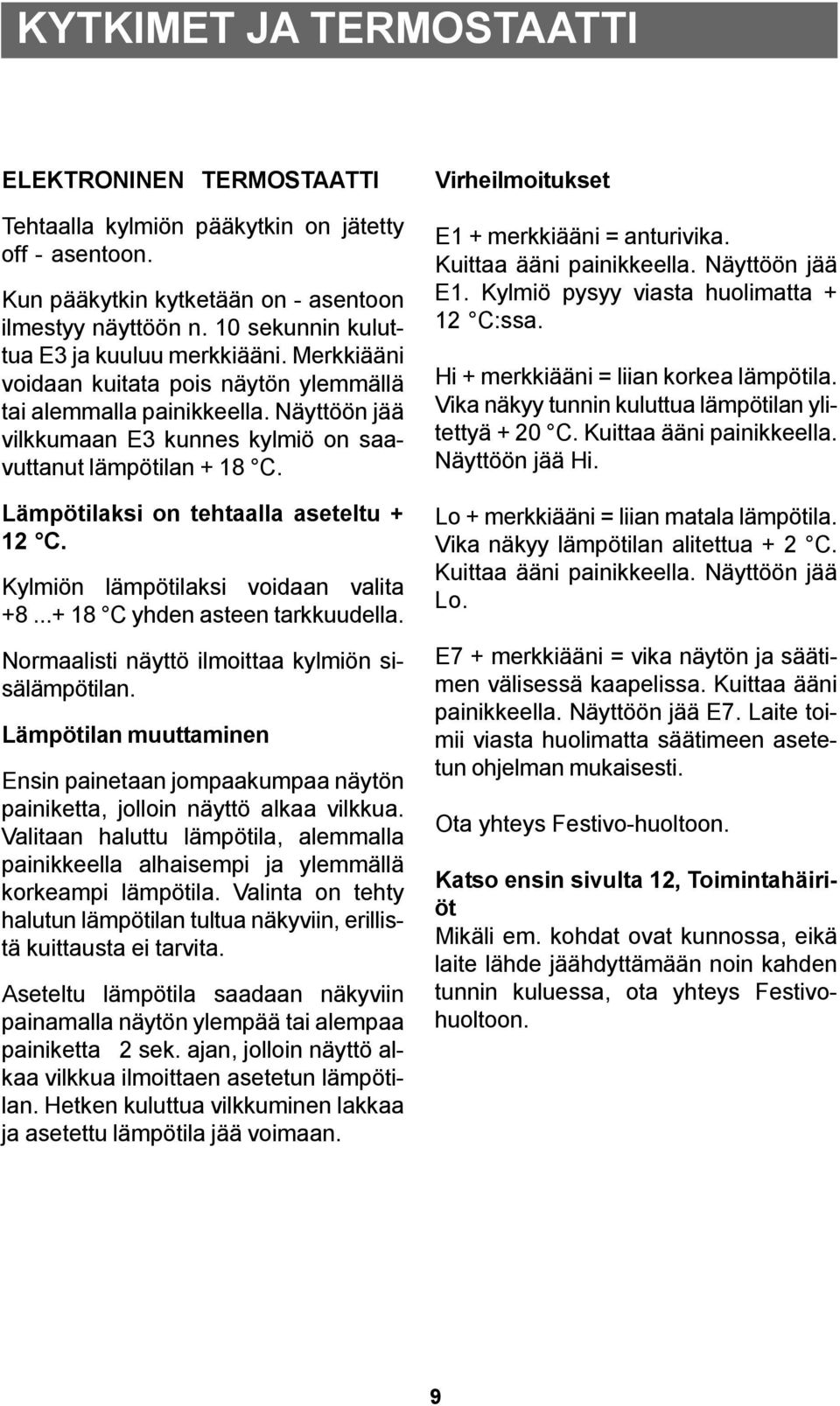

9 KYTKIMET JA TERMOSTAATTI ELEKTRONINEN TERMOSTAATTI Tehtaalla kylmiön pääkytkin on jätetty off - asentoon. Kun pääkytkin kytketään on - asentoon ilmestyy näyttöön n. 10 sekunnin kuluttua E3 ja kuuluu merkkiääni. Merkkiääni voidaan kuitata pois näytön ylemmällä tai alemmalla painikkeella. Näyttöön jää vilkkumaan E3 kunnes kylmiö on saavuttanut lämpötilan + 18 C. Lämpötilaksi on tehtaalla aseteltu + 12 C. Kylmiön lämpötilaksi voidaan valita C yhden asteen tarkkuudella. Normaalisti näyttö ilmoittaa kylmiön sisälämpötilan. Lämpötilan muuttaminen Ensin painetaan jompaakumpaa näytön painiketta, jolloin näyttö alkaa vilkkua. Valitaan haluttu lämpötila, alemmalla painikkeella alhaisempi ja ylemmällä korkeampi lämpötila. Valinta on tehty halutun lämpötilan tultua näkyviin, erillistä kuittausta ei tarvita. Aseteltu lämpötila saadaan näkyviin painamalla näytön ylempää tai alempaa painiketta 2 sek. ajan, jolloin näyttö alkaa vilkkua ilmoittaen asetetun lämpötilan. Hetken kuluttua vilkkuminen lakkaa ja asetettu lämpötila jää voimaan. Virheilmoitukset E1 + merkkiääni = anturivika. Kuittaa ääni painikkeella. Näyttöön jää E1. Kylmiö pysyy viasta huolimatta + 12 C:ssa. Hi + merkkiääni = liian korkea lämpötila. Vika näkyy tunnin kuluttua lämpötilan ylitettyä + 20 C. Kuittaa ääni painikkeella. Näyttöön jää Hi. Lo + merkkiääni = liian matala lämpötila. Vika näkyy lämpötilan alitettua + 2 C. Kuittaa ääni painikkeella. Näyttöön jää Lo. E7 + merkkiääni = vika näytön ja säätimen välisessä kaapelissa. Kuittaa ääni painikkeella. Näyttöön jää E7. Laite toimii viasta huolimatta säätimeen asetetun ohjelman mukaisesti. Ota yhteys Festivo-huoltoon. Katso ensin sivulta 12, Toimintahäiriöt Mikäli em. kohdat ovat kunnossa, eikä laite lähde jäähdyttämään noin kahden tunnin kuluessa, ota yhteys Festivohuoltoon. 9

10 Käyttöönotto KÄYNNISTÄMINEN Puhdista kylmiön sisäosat sivulla 11 olevan ohjeen mukaan ennen käyttöönottoa. Työnnä kylmiön liitäntäjohdon pistotulppa pistorasiaan. Kylmiön käynnistys: paina pääkytkin ( I ) alas, jolloin kompressori käynnistyy. Katso kohta ELEKTRONINEN TER- MOSTAATTI. Toiminnan katkaisu: Pysäytä viinikylmiö pääkytkimestä painamalla kytkin asentoon 0. Jos viinikylmiö on pidempään käyttämättä, niin irrota pistotulppa pistorasiasta. Puhdista ja kuivaa kylmiön sisäosat ja jätä ovi raolleen. Lämpötilan säätö: Katso kohta ELEKTRONINEN TER- MOSTAATTI / Lämpötilan muuttaminen. Käyttölämpötilaa viinikylmiössä voidaan säätää portaattomasti välillä C Lämpötilan annetaan tasaantua noin yksi vuorokausi, jonka jälkeen lämpötilaa voidaan tarvittaessa säätää uudelleen. TOIMINNASSA SYNTYVÄT ÄÄNET Viinikylmiö saa kylmyytensä kompressorikäyttöisestä jäähdytysjärjestelmästä. Sen vuoksi on täysin normaalia, että laitteesta tulee tietty ääni. Äänitaso voi vaihdella. Äänen voimakkuuteen vaikuttaa mm. se, miten kaappi on asennettu paikalleen, kuinka sitä käytetään ja kuinka vanha se on. Resonanssiääni voi syntyä, ellei laite ole täysin suorassa tai jos putkiston osat koskettavat toisiaan. Putkia voidaan taivuttaa varovasti käsin erilleen. Jäähdytysjärjestelmä Kun kylmäaine pumppautuu putkistossa, kuuluu sihisevä tai kupliva ääni. Termostaatti Kompressori käynnistyy ja pysähtyy termostaatin ohjaamana. Käynnistyksen ja pysäytyksen yhteydessä syntyy kilahtava ääni. Kompressori Kun kylmäaine pumppautuu kuuluu kompressorin moottorista ja pumpusta suriseva tai "kuorsaava" ääni. Puhallin Kun kompressori käynnistyy, käynnistyy samalla myös kylmiön sisällä oleva puhallin. Tämä aiheuttaa matalaa hurinaa joka kuuluu kompressorin käyntijakson ajan. 10

11 Puhdistus VIINIKYLMIÖN PUHDISTUS Pysäytä viinikylmiön koneisto pääkytkimestä sisäpintojen puhdistuksen ajaksi. Puhdistusvettä ei saa päästää säätölaitteisiin eikä valaistukseen. Voit puhdistaa kaikki sisäpinnat haalealla vedellä, johon on lisätty hieman astianpesuainetta. Hankaavat tai liuottavat aineet eivät sovellu puhdistukseen. Kuivaa sisätilat ja tiiviste huolella. KONEISTON PUHDISTUS HUOM. Pysäytä koneisto viinikylmiön käyttökytkimestä, sekä ota pistotulppa irti seinärasiasta aina puhdistuksen tai muun huoltotyön ajaksi. Koneiston puhdistus Vedä kylmiö irti seinästä. Poista pöly ja muut epäpuhtaudet kompressoritilasta sekä takaseinällä olevan lauhduttimen ympäriltä säännöllisesti kerran vuodessa. Puhdistamisen voi helposti suorittaa esim. pölyimurin harjasuulakkeella. Epäpuhtaudet kompressoritilassa ja lauhduttimessa heikentävät koneiston toimintaa ja lisäävät sähkönkulutusta. 11

12 Toimintahäiriöt PIENTEN HÄIRIÖIDEN KORJAUS Kaikki toimintahäiriöt eivät välttämättä vaadi huoltohenkilön apua. Tarkista siksi ensin, voitko poistaa häiriön seuraavien ohjeiden avulla. Jos laitteessa ei ole vikaa, joudut korvaamaan huoltokäynnistä aiheutuneet kulut itse myös takuuaikana. Jäähdystyskoneisto ei toimi, tarkista että: olet noudattanut käyttöohjeen neuvoja pistotulppa on kunnolla rasiassa sulake on ehjä pääkytkin on käyntiasennossa sähkönjakelussa ei ole häiriöitä HUOM! Ympäristön lämpötilan kohotessa epätavallisen korkeaksi, saattaa kompressorin sisäinen suojalaite pysäyttää koneiston. Uudelleen käynnistymiseen voi olosuhteista riippuen kulua ½ - 1 tuntia. Jäähdytysteho heikko: tarkista että ovi on tiiviisti kiinni ovi on avattu usein tai pidetty auki liian kauan laitettu liian paljon tuotteita kerralla jäähtymään ilmankierto estynyt ulkopuolella tai sisäpuolella tarkista ettei höyrystimelle ole kertynyt liikaa huurretta Kylmiön sisävalo ei pala : lamppu on rikki vaihda lamppu (Lampun tyyppi: PL-PUTKI 7W kanta G 23) Lampun vaihto Kytke laitteesta virta pois pääkytkimestä. Irrota laitteen verkkojohdon pistotulppa pistorasiasta. Irroita sisävalon suojamuovi avaamalla 3 kpl ristipääruuveja. Vaihda lamppu Kiinnitä sisävalon suojamuovi Laita verkkojohdon pistotulppa takaisin pistorasiaan. Kytke virta laitteeseen pääkytkimestä. 12

13 Huolto ja takuuehdot HUOLTO Jos et voi poistaa laitteen toimintahäiriötä, kutsu huoltohenkilö apuun. Älä yritä itse korjata laitetta, varsinkaan sen sähköosia. Tarpeeton ovien avaaminen kohottaa kylmiön sisälämpötilaa. Takuukorjauksen tekijäksi tehdas hyväksyy vain sen valtuuttaman huoltoliikkeen. Tilattaessa laitteelle takuukorjausta on tilaajan ilmoitettava laitteen takuutiedot: - laitteen valmistusnumero ja tarkka tyyppinumero. Nämä tiedot löytyvät arvokilvestä, joka sijaitsee kylmiön oikeassa sivuseinässä sisäpuolella. - laitteen osto- tai käyttöönottopäivä. Takuukorjauksen suorittajalle on esitettävä asianmukaisesti täytetty ja myyjän merkinnällä varustettu takuutodistus tai ostokuitti. Ellei laitteen omistaja/haltija voi esittää takuun voimassaoloa, ei mahdollista korjausta tehdä takuutyönä. Takuuaikaiset huollot suoritetaan kohtuullisen ajan kuluessa ja normaalina työaikana. Jos huoltomies vaaditaan saapumaan välittömästi tai normaalin työajan ulkopuolella, saattaa siitä aiheutua lisäkustannuksia, jotka tilaaja on velvollinen suorittamaan huollon tehneelle liikkeelle. HUOLTOPALVELU SUOMESSA Tämän tuotteen takuuaikaisesta sekä sen jälkeisestä huollosta Suomessa vastaa maan kattava huoltoverkosto, joka tarjoaa parhaan mahdollisen tuotetuntemuksen, joustavan huoltopalvelun ja laajan varaosavaraston edut. Pitkien juhlapyhien aikana mahdollisesti sattuvien vahinkojen varalle suosittelemme erillisen vakuutuksen ottoa. HUOLTOKUTSUT SUOMESSA Festivo-tuotteiden huollosta vastaa Suomessa Festivo Huolto p Suomen Kotikylmiö Oy:n asiakkaan kyseiseen numeroon soittama huoltokutsupyyntö välitetään maantieteellisesti asiakasta lähimpään huoltoliikkeeseen. TAKUUEHDOT Kylmiölaitteidemme takuuaika on kaksi vuotta osto- tai käyttöönottopäivästä alkaen. Takuuseen sisältyy takuuaikana valtuutetulle huoltoliikkeelle ilmoitettujen, takuunantajan toteamien rakenne-, valmistus-, ja raaka-ainevikojen, sekä niiden itse laitteelle aiheuttamien vaurioiden korjaaminen veloituksetta. Mainitut viat huoltoliike korjaa saattamalla laitteen toimintakuntoon. Mikäli laite tulee muuhun kuin normaaliin yksityiseen kotikäyttöön, on takuuehdoista sovittava erikseen kirjallisesti valmistajan kanssa. Takuuseen eivät sisälly viat, jotka ovat aiheutuneet kuljetuksesta, käyttäjän huolimattomuudesta, laitteen ylikuormituksesta, käyttöohjeessa mainittujen asioiden tai huollon laiminlyönnistä, jännitteen vaihtelusta (sallittu +/-10%) tai ukkosesta. Eikä muiden kuin valtuutetun huoltoliikkeen suorittamat huollot, korjaukset ja rakennemuutokset, laitteen toiminnan kannalta merkityksettömien vikojen, kuten pintanaarmujen korjaaminen, osat, joiden rikkoutumisvaara esim. huonon käsittelyn tai luonnollisen kulumisen takia on normaalia suurempi, kuten hehkulamput ja käsin kosketeltavat muoviosat. 13

14 Laitteen käytöstä poistaminen KÄYTÖSTÄ POISTETTAVAT KYL- MÄLAITTEET OVAT ONGELMAJÄ- TETTÄ voimaan tulleella lainmuutoksella on käytöstä poistettavat kylmälaitteet luokiteltu koko EU:n alueella ongelmajätteeksi. Valtioneuvoston antamalla asetuksella kuluttajat voivat palauttaa kaikki *SER-laitteet maksutta tuottajien järjestämään keräykseen. Keräyspisteet: ks *SER = sähkö- ja elektroniikkaromu 14
