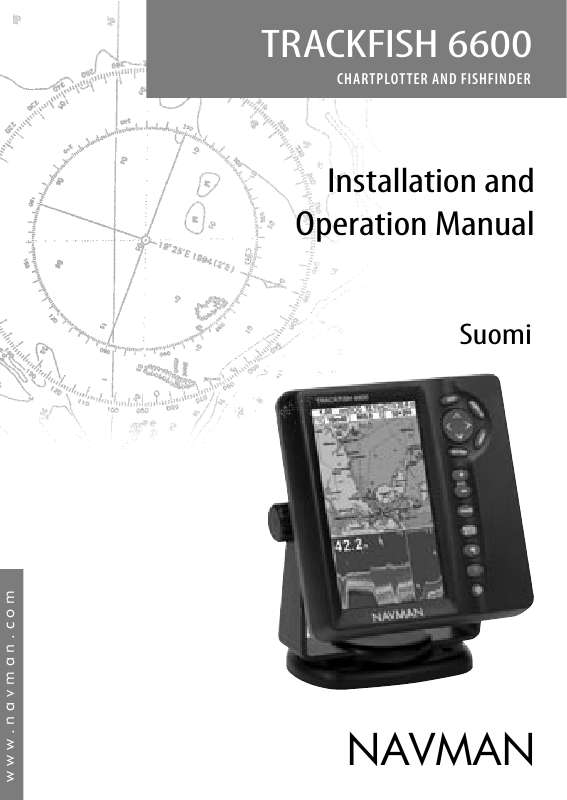

Käyttöoppaasi. NAVMAN TRACKFISH 6600

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle NAVMAN TRACKFISH Löydät kysymyksiisi vastaukset NAVMAN TRACKFISH 6600 käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje NAVMAN TRACKFISH 6600 Käyttöohjeet NAVMAN TRACKFISH 6600 Käyttäjän opas NAVMAN TRACKFISH 6600 Omistajan käsikirja NAVMAN TRACKFISH 6600 Käyttöopas NAVMAN TRACKFISH 6600 Käyttöoppaasi. NAVMAN TRACKFISH

2 Käsikirjan tiivistelmä. 2 Peruskäyttö Kytke päälle pois/ auto power Taustavalo ja näytön kontrasti Mies yli laidan (MOB)

3 Hälytykset Simulaatio Pääikkunat Kaksi näyttöä Suosikki ikkunat Data teksti ja kompassi...

4 Navigointi: Kartta Navigoinnin opastus Karttaikkuna Kartta toimintatilat Latitudi ja longitudi...

5 Kartta mittakaava Karttasymbolit- ja tiedot Löydä lähellä olevat paikat.

6 Etäisyys- ja suuntimalaskin GOTO:Navigoi kohteeseen tai reittiä Suuniteltu kurssi Ajohistoria ja seuranta.

7 Navigointi: Moottoritieikkuna Navigointi: Reittipisteet Reittipisteikkuna Reittipisteiden käsittely...

8 Tee uusi reittipiste Reittipisteen siirtäminen Muuta reittipistettä Näytä reittipiste kartalla.

9 Poista reittipiste Poista kaikki reittipisteet Muuta reittipiste tietoa Reittipisteiden lajittelu..

10 Navigointi reittipisteeseen Aloita navigointi reittipisteeseen Peruuta navigointi reittipisteeseen Reitti ikkuna Reitillä työskenteleminen

11 Tee uusi reitti Reitin muuttaminen Näytä reitti kartalla Navigointi: Reitit.

12 Satelliitit Sonar kalan etsintä: Opastus TRACKFISHin käyttö Näytön tulkinta...

13 Yksi- ja Kaksitaajuus kalastus Kalojen etsintä ja näyttö Herkkyys, kynnys ja alue Automaattitilan ja käsisäädön vaihto.

14 Käytä A-scopea herkkyyden ja kynnyksen käsisäätöön Sonar Historiaikkuna - ei jaettu Sonar Zoom ikkuna Sonar Pohjaikkuna.

15 Sonar 50/200-ikkuna Sonar A-Scope ikkuna Satelliitti ikkuna Poista reitti...

16 Poista kaikki reitit Navigoi reittiä Aloita reitti Ohita reittipiste reitillä

17 Peru reitti 28 9 Sonar kalanetsintä: Ikkunat Data-ikkuna Polttoaine ikkuna Vuorovesi-ikkuna Käyttäjän kortti ikkuna

18 Tietoikkuna TRACKFISH asetukset Asetukset > Sonar Asetukset > Kartta.

19 Asetukset > Sonar Asetukset > GPS Asetukset > Polttoaine.

20 Asetukset > Track Asetukset > Lokit Asetukset > Hälytykset Asetukset > Yksiköt.

21 Asetukset > Kommunikointi Asetukset > Kalibrointi Asetukset > Aika Asetukset > Suosikit...

22 Asetukset > Simulaatio Asennus Mitä tämä tuote sisältää?..

23 Lisävarusteet ja tarvikkeet Näytön kiinnitys ja irroitus NAVMAN TRACKFISH 6600 Asennus- ja käyttöohje Liite A Erittelyt Liite B - Vianetsintä...

24 GPS antennin ja antureiden kiinnitys Johdota virta/datakaapeli Useiden instrumentuml;nnös). Missä tahansa tapahtumassa on ristiriitaa dokumentaation käännöksessä, Englannin kielinen versio on aina virallinen versio dokumentaatiossa. Tämä käyttöohje esittelee TRACKFISH 6600 käyttöä painatus hetkellä. Navman NZ Limited varaa oikeuden muuttaa määrittelyjä ilman ilmoitusta. Tekijänoikeus 2004 Navman NZ Limited, Uusi Seelanti. Kaikki oikeudet pidätetään. NAVMAN on Navman NZ Limitedin rekisteröity tuotemerkki. TRACKFISH tehdasasetukset ovat jalka,, F (Fahrenheit), US gallonat ja solmut. Vaihda yksiköitä, katso osa NAVMAN TRACKFISH 6600 Asennus- ja käyttöohje 1 Esittely Navman TRACKFISH 6600 on kompakti, vahva, korkeatasoinen GPS karttaplotteri ja kaikuluotain. Se on suunniteltu helppokäyttöiseksi ja siinä on suuri helposti luettava värinäyttö. Monimutkaiset navigointi- ja kalastustoiminnot toimivat muutamalla napin painalluksella, eikä se vaadi käyttäjältä kovaa työtä veneillessä. Tämä ohje esittää miten TRACKFISH 6600 laitetta käytetään ja antaa ohjeita vianetsintään. TRACKFISH 6600 käyttää Navman:in SBN teknologiaa signaalin vahvistukseen, häiriön poistoon ja pohjan tunnistukseen. Teknologia käyttää digitaalisuodatinta parantaakseen paluu signaaleja ja aktiivista häiriösuodatinta torjuakseen häiriöt, jotka voivat usein näkyä virheinä näytössä. Muut toiminnot GPS Navigation TRACKFISH 6600iin on sisäänrakennettu maailman kartta, reitin suunnittelua ja yleistä käyttöä varten. Nähdäksesi yksityiskohtia kartan alueelta, kytke sisään C-MAPTM karttakortti (elektroninen kartta). TRACFISH 6600 vastaanottaa GPS sijantitietoa ulkoiselta GPS antennilta ja näyttää veneen sijainnin ja nopeuden. TRACKFISH 6600 voi navigoida pisteeseen tai reittiä. Kun vene navigoi yhteen näistä pisteistä niin TRACKFISH 6600 näyttää kurssi tietoa ohjaajan seurattavaksi. TRACKFISH 6600issa on sisäänrakennettu maailman kartasto Sonar fishfinding TRACKFISH 6600:ssa on 50 khz / 200 khz kaksitaajuus kaikuanturi 600 W RMS teholla joka varmistaa, että TRACKFISH toimii tehokkaasti matalissa ja syvissä vesissä. TRACKFISH 6600:n teho riittää aina 3300 jalan (1000 metrin) syvyyteen riippuen veden laadusta, lähetys taajuudesta ja anturin tyypistä. TRACKFISH 6600 voidaan käyttää etsimään kaloja, pohjan ominaisuuksia ja hylkyjä ja löytämään hyviä kalapaikkoja pohjan profiilista. käytännöllinen reittien suunnitteluun ja yleiseen mielenkiintoon. Nähdäksesi kartta detaljit alueelta, työnnä C-MAPTM karttakortti sisään (sähköinen kartta). TRACKFISH 6600 vastaanottaa tietoa GPS järjestelmältä ja näyttää veneen sijainnin ja nopeuden. TRACKFISH 6600 voi navigoida pisteeseen tai reittiä. Kun vene navigoi yhteen näistä pisteistä, TRACKFISH 6600 näyttää kurssi informaatiota perämiehen seurattavaksi. TRACKFISH 6600 voi ohjata autopilottia ja voi näyttää syvyystietoa kaikuluotaimelta. Erillisellä polttoaine setillä, TRACKFISH 6600ista tulee helppokäyttöinen polttoaine tietokone. Navigointi tietoa voidaan tallentaa plug-in käyttäjä korttiin ja se voidaan siirtää toiseen Navman karttaplotteriin. Käyttöoppaasi. NAVMAN TRACKFISH

25 TRACKFISH 6600 on osa Navman tuoteperhettä, jotka sisältävät erilaisia instrumentteja kuten nopeus, kaiku, tuuli ja toistolaite. Nämä voidaan kytkeä toisiinsa integroidulla data järjestelmällä (ks osa 16-6). Saadaksesi parhaan hyödyn, lue tämä ohje huolellisesti ennen laitteen asennusta ja käyttöä. Erikois termit on esitelty liitteessä C. 1-1 Puhdistus ja huolto TRACKFISH 6600:n näyttöruutu on suojattu heijastuksenesto kalvolla. Käytä vain kosteaa liinaa ja mietoa pesuainetta ruudun puhdistukseen. Vältä voimakkaita puhdistusaineita, bensiiniä tai muita liuottimia. Jos korttipaikka likaantuu tai kastuu puhdista se kostealla liinalla tai miedolla pesuaineella. Siirrä tai suojaa peräpeilianturi kun maalaat runkoa. Jos maalaat läpivientianturin myrkkymaalilla niin vain yksi kerros. Poista vanha maalikerros santaamalla se kevyesti. TRACKFISH 6600 Asennus- ja käyttöohje Toiminna varmistamiseksi, älä astu kaapelien päälle tai väännä kaapeleita ja liittimiä. Pidä anturi puhtaana. Älä pese korkeapainepesurilla anturia se voi vahingoittua. Paina suojakansi näytön päälle kun TRACKFISH 6600 on kiinni. NAVMAN Plug-in kortit TRACKFISH 6600 voi käyttää kahdenlaisia plug-in kortteja: C-MAPTM kartta kortteja. Kun kortti on kytketty sisään näyttää se automaattisesti kaikki yksityiskohdat TRACKFISH 6600:n näytöllä. C-MAPTM käyttäjän kortteja joita käytetään säilyttämään navigointi tietoa. Kaikki käyttäjä kortit laajentavat TRACKFISH 6600: n muistia ja mahdollistavat datan siirtämisen toiseen TRACKFISH 6600:n helposti (ks osa 13). Huom: Laite ei tue vanhoja 5 V kortteja. Korttipaikan vaihto TRACKFISH 6600:lla on kaksi korttipaikkaa ja voit käyttää kahta korttia samanaikaisesti. Varoitus:Käsittele kortteja varovasti. Pidä ne niiden suojataskuissa, kun ne eivät ole käytössä. Varoitus: käsittele kortteja varovasti. Pidä ne niiden suojataskuissa, kun ne eivät ole käytössä.. Varoitus: Pidä korttipidikkeet paikoillaan TRACKFISH 6600:ssa aina ettei kosteus pääse sisään korttitaskuihin. 3a Laita kortti sisään ensimmäiseen paikkaan Pidä korttia kultakontaktit näkyvissä; paina kortti täysin pidikkeen sisään. Kultakontaktit näkyvät täällä 1 2 3b 4 Kytke TRACKFISH 6600 pois päältä (katso osa 21). Irrota suojus kotelon oikealta puolelta. Vedä vanha kortti pois pidikkeestä. Laita vanha kortti koteloonsa Kultakontaktit tämän alle Pidä suojus oikeinpäin ja paina paikalleen. Kortin asennus toiseen Käynnistä TRACFISH 6600 (katso osa 21) pidikkeeseen. Pidä korttia kultakontaktit näkyvissä; paina kortti täysin pidikkeen sisään. NAVMAN TRACKFISH 6600 Asennus- ja käyttöohje Näytön irroitus ja kiinnitys Jos näyttö on asennettu telineeseen niin se voidaan helposti irroittaa ja siirtää turvaan tai suojaan. Irroita näyttölaite: 1 Kytke TRACKFISH 6600 pois päältä (katso osa 21). 2 Aseta suojakansi näytön päälle. 3 Pidä kiinni näytöstä ja irrota mutterit asennustelineestä. 4 Irrota kaikki liittimet näytön takaa kääntämällä lukituskauluksia vastapäivään ja vetämällä ne ulos. 5 Kiinnitä mukana olevat kosteus suojat liittimien päälle. 6 Säilytä laitetta kuivassa ja puhtaassa paikassa, kuten Navman:in kantolaukussa. Kiinnitä näyttölaite 1 Irrota liittimien kosteus suojat. Kytke liittimet takaisin näyttölaitteeseen. Varmista oikean väriset oikeisiin pistokkeisiin. Kiinnitä jokainen liitin kääntämällä lukituskaulusta myötäpäivään. Jos kytket liittimet väärin niin ei tapahdu mitään vahinkoa. 2 Pidä laitetta paikoillaan asennustelineessä. Kiinnitä kiinnitys mutterit kevyesti paikoilleen. 3 Säädä pysty- ja sivuttaiskulma sopivaksi ja kiristä mutterit. Irroita suojakansi. Säädä kallistus, sitten kiristä mutterit Mutterit Asennusteline Säädä kiertokulma TRACKFISH 6600 Asennus- ja käyttöohje NAVMAN 9 2 Peruskäyttö Näppäimet Palaa takaisin edelliseen valikkoon tai ikkunaan. Kaikki muutokset jätetään huomioimatta. huomioimatta.karttatilassakeskittää veneen ruudun keskelle. Näyttää valikon TRACKFISH 6600:n pää ikkunoissa. Mene ikkunaan, valitse se valikosta (ks osa 2-6). Kursori napit, siirtävät kursoria tai merkitsevät valinnan. Näyttää valikon ja optiot käytössä olevalla ikkunalla. Paina MENU uudelleen, ikkunaan asetukset valikko (ks osa 15). Aloittaa toiminnan ja hyväksyy muutokset., Karttanäytössä. Zoomaa sisään tai ulos näyttääksesi eri alueita ja yksityiskohtia kartalla. Kaikunäytössä: Vaihda näytössä olevaa syvyysaluetta. Kytkee näytön seuraavaan suosikki listalla (katso osa 2-6-2). Navigointinäytölle: Aloita navigointi kohteeseen, reittipisteeseen tai reitillä (katso sivu 3-4). Kaikunäytölle: Valitse kaiku käyttötila (katso osa 8-1). Tekee reittipisteen veneen senhetkiseen sijaintipaikkaan (ks osa 5-2-1). Mies yli laidan (MOB, ks osa 2-3). Käynnistä ja sammuta TRACKFISH 6600 (ks osa 2-1); säädä näyttöä (ks osa 2-2).,,, Tässä ohjeessa: Paina tarkoittaa paina nappia alle sekunti. Pidä tarkoittaa pidä nappia painettuna. Sisäinen piippari piippaa kun nappia painetaan (kytke ääni pois, ks osa 13-1). Valitse kohde valikosta TRACKFISH 6600ia käytetään valitsemalla kohteita näytössä näkyvistä valikoista. 1 2 Paina tai siirtääksesi korostuksen kohteeseen. Paina ENTER valitaksesi kohteen. Vaihda numeroa tai sanaa Vaihda numeroa tai sanaa näytössä: 1 Paina tai siirtääksesi korostuksen numeroon tai kirjaimeen vaihtaaksesi. Paina tai vaihtaaksesi numeron tai kirjaimen. Toista sama vaihtaaksesi lisää. Paina ENTER hyväksyäksesi vaihdon NAVMAN TRACKFISH 6600 Asennus- ja käyttöohje 2-1 Kytke päälle pois/ auto power Auto power Jos TRACKFISH 6600 on kytketty auto poweriin (ks osa 16-5), niin se käynnistyy automaattisesti kun veneen virta kytketään päälle, ja sitä ei voi kytkeä päälle tai pois käsin. Käyttöoppaasi. NAVMAN TRACKFISH

26 Sammutakäsin Jos TRACKFISH 6600ia ei ole kytketty auto poweriin, niin sammuta se pitämällä painettuna kunnes se sammuu. Kytke päälle käsin Jos TRACKERia ei ole kytketty auto poweriin, kytke se päälle painamalla. Jos tarpeen säädä näyttöä paremmin luettavaksi (katso osa 2-2). 2-2 Taustavalo ja näytön kontrasti Näyttö ja napit ovat valaistuja, 16 eri kirkkaus tasoa. Vaihda tasoa: 1. Paina lyhyesti näytön säädöt näyttöön. 2. Paina himmentääksesi ja kirkastaaksesi. 3. Paina ENTER vahvistaaksesi. Paina kahdesti palataksesi maksimi valaistukseen. 2-3 Mies yli laidan (MOB) Mob toiminto tallentaa veneen sijainnin ja navigoi takaisin tähän pisteeseen. Tee tämä: Varoitus: MOB ei toimi jos TRACKFISH 6600: lla ei ole GPS paikannusta. 1 Paina. TRACKFISH tallentaa veneen sijainnin MOB reittipisteeksi.. 2 TRACKFISH 6600 siirtyy kartta ikkunaan, jossa MOB on kartan keskellä. Kartta suurentaa tarkentaakseen navigointia. Jos kartta ei voi näyttää tarpeeksi pienessä skaalassa, TRACKFISH 6600 siirtyy plotteri toimintoon (valkoinen näyttö ruudukolla, ei kartta detaljeja ks osa 15-2). 3 Jos autopilotin (NMEA) on pois (katso osa 15-10) TRACKFISH 6600 aloittaa heti navigoimaan takaisin MOB reittipisteeseen. Jos autopilotti ulostulo on päällä, TRACKFISH 6600 kysyy onko autopilotti aktiivinen. Valitse: Ei: TRACKFISH 6600 aloittaa heti navigoinnin takaisin MOB pisteeseen. Kyllä: TRACKFISH 6600 kysyy voiko vene mennä MOB pisteeseen. Valitse: Kyllä: navigoidaksesi heti MOB pisteeseen. Varoitus: Tämä voi aiheuttaa vaarallisen käännöksen. Ei: mahdollistaa autopilotin pois kytkennän; sitten Käytä Mene navigoidaksesi takaisin MOB pisteeseen (ks osa 3-4). Peruuta MOB tai aseta uuusi MOB 1 Paina uudelleen näyttöön valikko. 2 Valitse optio valikosta. Vihje: MOB reittipiste poistuu kartalta kun MOB on peruttu. Poista MOB ks osa TRACKFISH 6600 Asennus- ja käyttöohje NAVMAN Hälytykset Kun TRACKFISH 6600 saavuttaa hälytys arvon se näyttää varoitus viestin näytössä, hälytin soi samoin lisähälytin jos sellainen on asennettu. Paina ESC kuitataksesi hälytyksen, Hälytys soi taas kun se saavuttaa asetetun arvon uudelleen. TRACKFISH:llä on kaksitoista asetettavaa hälytystä (katso osa 15-8). Lisäksi, TRACKFISH 6600:ssa on kiinteä hälytin kun menetetään GPS fix. 2-5 Simulaatio Simulaatio toiminnolla voit harjoitella TRACKFISH 6600:n käyttöä. Kaksi eri simulaatiotilaa: GPS simulaatiotilassa TRACKFISH 6600 muodostaa sisäistä tietoa. GPS simulaatio vilkkuu ruudun alareunassa. Kaiku simulaatiotilassa TRACKFISH 6600 muodostaa itse sisäistä tietoa. Sonar simulaatio vilkkuu ruudun alareunassa. Muuten TRACKFISH 6600 toimii normaalisti. Jos molemmat GPS ja kaiku simulaatiot on valittu, Simulaatio vilkkuu ruudun alareunassa. Aloita ja poista Simulaatiotila, katso osa Varoitus: Älä koskaan käytä simulaatiota kun navigoit TRACKFISH 6600:lla vesillä. 12 NAVMAN TRACKFISH 6600 Asennus- ja käyttöohje 2-6 Pääikkunat Näyttääksesi ikkunat paina D I S P L AY, p a i n a tai valitaksesi näyttöön ik kunatyypin (K a r t t a, Kaiku tai Muu), paina tai valitaksesi listalta ikkunan, sitten paina ENTER. Palaa takaisin karttaikkunaan, pain ESC. TRACKFISH 6600 Asennus- ja käyttöohje NAVMAN NAVMAN TRACKFISH 6600 Asennus- ja käyttöohje Kaksi näyttöä TRACKFISH 6600 voi näyttää kerrallaan kahta ikkunaa, esimerkiksi Kartta + kaiku tai Kaiku + moottoritie (katso osa 2-6). Kun kaksi ikkunaa on näytössä kerrallaan, yhtä ikkunaa kutsutaan aktiiviseksi ikkunaksi, jota käyttäjä voi säätää. Esimerkiksi: Jos karttaikkuna on aktiivinen, painamalla MENU tulee näyttöön Kartta lisävalinnat. Jos Kaikuikkuna on aktiivinen, painamalla MENU tulee näyttöön Kaiku lisävalinnat. Aktiivisessa ikkunassa on keltainen kehys. Vaihda aktiivista ikkunaa, paina DISPLAY kahdesti: Esimerkiksi, jos Kartta + kaiku on näytössä: Jos Kartta on aktiivinen ikkuna, paina DISPLAY kahdesti niin Kaiku muuttuu aktiiviseksi ikkunaksi. Jos Kaiku on aktiivinen ikkuna, paina DISPLAY kahdesti niin Kartta muuttuu aktiiviseksi ikkunaksi. Keltainen kehys Paina DISPLAY DISPLAY Paina DISPLAY DISPLAY Yellow border Suosikki ikkunat TRACKFISH 6600:ssa on lista yleisimmin käytetyistä ikkunoista, nimeltään suosikki ikkunat. Niitä voi olla kuusi ja niistä kolme jotka käyttäjä voi valita (katso osa 15-13). To change the display to the next favourite, press PAGES. For example, with six favourites: Kartta, ensimmäinen suosikki Kaiku, Paina toinen Paina PAGES suosikki PAGES Kartta Neljäs + kaiku, Paina suosikki Paina kolmas PAGES ikkuna PAGES suosikki Viides suosikki Paina ikkuna PAGES Kuudes suosikki ikkuna Paina PAGES TRACKFISH 6600 Asennus- ja käyttöohje NAVMAN Data teksti ja kompassi Kartta-, kaiku- ja moottoritieikkunat voivat näyttää data- ja kompassirivin ikkunan yläosassa. Tyypillinen näyttö datalla ja kompassilla Data teksti Kompassi Data teksti Paina MENU ja valitse Data tiedosto Data ikkuna pois tai päälle: i Valitse Data. ii Valitse Pois tai Päälle. Valitse numeroiden koko: i Valitse Koko. ii Valitse: Pieni: näyttää kolme kenttää per rivi neljään riviin asti. Keskikoko: näyttää kaksi kenttää per rivi ja kuusi riviä Iso: näyttää saman määrän tietoa, mutta isommilla kirjaimilla. Vaihda data näyttöä: i Valitse Data asetukset. ii Vaihda data kenttää: a Paina kursori napilla korostaaksesi kentän. b Paina ENTER näyttöön data valikko joka voidaan näyttää kentässä. c Valitse data näyttöön kentässä; valits Ei Mik jättäksesi kentän tyhjäksi. iii Toista sama asettaaksesi muut data kentät. Paina ESC. Vihje: jos ei ole valittu maksimi määrää tietoja niin data vie vähemmän tilaa ikkunassa. Paina ESC palataksesi näyttöön. Muulloin kompassi näyttää veneen COG keskellä, esim. tässä COG on 12 : BRG (punainen) COG Kompassi Kun vene on navigoimassa pisteeseen, kompassi näyttää suuntiman kohteeseen (BRG) keskellä ja veneen kurssi yli maan (COG) on esim. Käyttöoppaasi. NAVMAN TRACKFISH

27 tässä BRG on 4 ja COG on 12 : Kompassi päälle tai pois Paina MENU ja valitse Data teksti. Valitse Kompassi ja valitse Pois tai K. Paina ESC palataksesi näyttöön. COG 16 NAVMAN TRACKFISH 6600 Asennus- ja käyttöohje 3 Navigointi: Kartta Karttaikkuna näyttää karttan, veneen sijainnin, kurssin ja navigointi tietoa. Hae Kartta näyttöön, paina ESC kunnes kartta on näytössä. 3-1 Navigoinnin opastus TRACKFISH 6600illa on kaksi tapaa navigoida, mennä suoraan pisteeseen tai seurata reittiä. Tallenna reittipisteitä ennen kuin alat navigoida (ks osa 5-2-1). Vihje: tee reittipiste matkan alkupisteeseen niin voit navigoida takaisin. 2 3 Tee reitti, mene kartta- tai reitti-ikkunaan ks osa Aloita reitti, ks osa 3-4 tai Kun TRACKFISH TRACKFISH navigoi, karttadata-ja moottoritieikkunat näyttävät navigointi dataa. Veneen sijainnin. Reittipisteen kyseisen legin lopussa merkittynä renkaalla. Veneen suunnitellun kurssin legillä. Kaksi CDI linjaa, rinnakkaista veneen suunnitellun kurssin kanssa (ks Liite C, CDI). Jos TRACKFISH 6600 on kytketty autopilottiin, niin TRACKFISH 6600 lähettää dataa autopilotille ohjatakseen veneen kohteeseen. Käynnistä autopilotti. Jos XTE hälytys on kytketty, hälytys soi jos vene siirtyy liikaa sen halutulta kurssilta (aseta XTE hälytys, ks osa 15-8). Jos saapumis hälytys on kytketty, niin, kun vene saapuu hälytys rajalle, hälytys soi ilmoittaakseen että vene on saapunut kohteeseen (aseta saapumis hälytys, ks osa 15-8). TRACKFISH 6600 lopettaa navigoinnin reittipisteeseen kyseisen legin lopussa ja aloittaa seuraavan legin reitillä: a Kun vene saapuu 0,025 nm säteelle reittipisteestä. b Tai kun vene ohittaa reittipisteen. c Tai jos reittipiste ohitetaan (ks osa 6-3-2). Kun vene saavuttaa viimeisen reittipisteen, tai kun veneen reitti seuranta pysäytetään voit ottaa pois reitin (ks 6-3-3). Mene: Mennä suoraan pisteeseen 1 2 TRACKFISH 6600 voi navigoida suoraan reittipisteeseen tai mihin tahansa pisteeseen: Kytke karttaikkuna (katso osa 2-6). Aloita navigointi käyttämällä GOTO/AUTO nappia (katso osa 3-4). Kun TRACKFISH 6600 navigoi, kartta, data ja moottoritie näyttävät navigointi tietoa. Kartta näyttää: Veneen sijainnin. Kohde pisteen merkittynä renkaalla. Veneen suunnitellun kurssin kohteeseen. Kaksi CDI linjaa, rinnakkain veneen suunnitellun kurssin kanssa (ks liite C, CDI). Jos TRACKFISH 6600 on kytketty autopilottiin, niin TRACKFISH 6600 lähettää dataa autopilotille ohjatakseen veneen kohteeseen. Käynnistä autopilotti. Jos XTE hälytys on kytketty, hälytys soi jos vene siirtyy liikaa sen halutulta kurssilta (aseta XTE hälytys, ks osa 15-8). Jos saapumis hälytys on kytketty, niin, kun vene saapuu hälytys rajalle, hälytys soi ilmoittaakseen että vene on saapunut kohteeseen (aseta saapumis hälytys, ks osa15-8). Pysäytä Mene, (ks osa Seuraa reittiä 1 Reitti on lista reittipisteitä jota vene voi seurata (ks osa 6). Tee reittipisteet ennen reitin tekoa ks osa TRACKFISH 6600 Asennus- ja käyttöohje NAVMAN Karttaikkuna Karttaikkuna näyttää: Data-kentät. Kytke data pois tai päälle tai vaihtaaksesi dataa, joka on ikkunassa, katso osa Kartta. Vaihtaaksesi informaation tyyppiä, ks osa Tyypillinen reittipiste (ks osa 5). Kompassi display (ks osa 2-6-3). Veneen sijainti (ks osa 3-2-1). Veneen ajojälki (ks osa 3-6). Kursori (ks osa 3-2-1). Veneen kurssi ja CDI linjat (ks liite C, CDI) Vene on menossa reittipisteeseen nimeltä FISH06. Meri Etäisyys ja suuntima kursorista veneeseen. Maa Kartta toimintatilat Kartalla on kaksi toimintatilaa, keskellä venetila ja kursoritila. Nämä on esitetty alla. Keskellä venetila Kytke keskellä venetila karttaikkunassa, paina ESC. Vene on keskellä karttaa. Kun vene liikkuu vedessä, kartta rullaa automaattisesti pitäen veneen kartan keskellä. Kursori (ks alla) on pois päältä. Kursori toimintatila Nappeja,,, kutsutaan kursori napeiksi. Kytke kursoritila karttaikkunaan, pidä painettuna kursori nappia. Kursori ilmestyy ja siirtyy poispäin veneestä: Paina sitä nappia mihin suuntaan haluat kursorin liikkuvan, esim siirrä kursoria alaspäin. Paina kahden kursori napin väliin niin kursori liikkuu viistoon. 18 Pidä kursoria painettuna niin se liikkuu ruudun läpi yhtäjaksoisesti. Kursoritilassa: Etäisyys (+DST) ja suuntima (+BRG) kursoriin veneestä on näytössä ruudun alaosassa. Kartta ei rullaa vaikka vene liikkuu. Jos kursori saavuttaa näytön reunan, kartta rullaa. Esim, pidä painettuna siirtääksesi kursorin näytön oikeaan reunaan jolloin kartta rullaa vasemmalle. NAVMAN TRACKFISH 6600 Asennus- ja käyttöohje Latitudi ja longitudi Latitudi ja longitudi voidaan näyttää data tekstissä. Normaalisti sijainti on veneen sijainti ja latitudi ja longitudi on merkitty vene symbolilla:jos kursoria on liikutettu viimeisen kymmenen sekunnin aikana niin sijainti on kursorin sijainti ja latitudi ja longitudi on merkitty kursori symbolilla: ' S ' E Asteet Latitudi Longitudi Asteet minuutit, 3 desimaalin tarkkuus (noin 2 m) 5 6 Varoitus: Kun luet veneen sijaintia varmista, että se ei ole kursorin sijainti ' S ' E Kartta mittakaava Paina suurenna ja näyttöön pienempi alue tarkempana. Paina pienennä ja näyttöön suurempi alue pienemmällä tarkkuudella. Mittakaava voi olla näytössä (esim. skaala=8 nm, ks alla). Se on pystysuora etäisyys näkyvästä alueesta. Esim. Jos skaala on 8 nm niin koko näkyvä alue on 8 nm pitkä. Paina MENU ja valitse Etsi. Valitse paikan tyyppi. Niitä on kolme lajia, Satamat, Satamapalvelut ja Vuorovesiasemat. Satamapalveluille, valitse tyyppi jota etsit. Lista paikoista on näytössä. Jos niitä on useampia näytössä valitse, paina tai rullataksesi ylös tai alas sivu kerrallaan. Etsi sataman nimellä: i Paina MENU ja valitse Etsi. ii Syötä osa tai kaikki sataman nimestä. Paina ENTER. Valitse paikka ja paina ENTER. Karttanäyttö vaihtuu esittämään valitun paikan keskelle näyttöä. Nähdäksesi tietoa valitusta paikasta, paina MENU ja valitse Karttainfo (katso osa 3-2-5). Näyttääksesi vuorovesikartan valitulle asemalle, valitse Vuorovesi korkeus kartta infosta. Käyttöoppaasi. NAVMAN TRACKFISH

28 3-2-4 Kartta symbolit ja tiedot Kartta näyttää symboleja (esim viitat, majakat, hylyt ja satamat). Kun kursori on asetettu symbolin päälle vähintään kahdeksi sekunniksi, dataikkuna avautuu vasempaan alanurkkaan ja näyttää symbolin tiedot. Nähdäksesi tallennetut tiedot paikasta kartalla (esim. karttasymboli): Siirrä kursori tähän pisteeseen kartalla. Paina MENU ja valitse Kartta info Valikko kohteista on näytössä: i Valitse kohde näyttöön. ii Paina ESC palaa valikkoon. Valitse toinen kohde. iii Lopuksi. Paina ESC palataksesi karttaan Löydä lähellä olevat paikat Löytääksesi lähellä olevat kiinnostavat paikat: 1 Nähdäksesi veneen lähellä olevat paikat, paina ESC keskittääksesi veneen. Nähdäksesi lähellä olevat erilaiset paikat siirrä kursori paikan päälle kartalla. TRACKFISH 6600 Asennus- ja käyttöohje NAVMAN Etäisyys- ja suuntimalaskin Etäisyys- ja suuntimalaskin voi piirtää kurssin yhdelle tai useammalle legille ja näyttää suuntiman ja jokaisen legin pituuden sekä koko matkan pituuden. Päätetty matka voidaan muuttaa reitiksi. Etäisyys- ja suuntimalaskimen käyttö: Paina ESC kunnes karttaikkuna on näytössä. Paina MENU ja valitse Etäisyys. Siirrä kursori ensimmäisen legin alkuun. Ei ole väliä onko se reittipiste vai ei. Paina ENTER. Lisää legi matkaan, siirrä kursori legin loppuun. Ei ole väliä onko se reittipiste vai ei. Ikkuna näyttää suuntiman ja legin pituuden sekä koko matkan pituuden. Paina ENTER. Poista viimeinen legi matkalta, paina MENU ja valitse Poista. 5 Toista yllä oleva koko matkalle. 6 Tallenna uusi matka reitiksi, paina MENU ja valitse Tallenna. Tämä tallentaa matkalta kaikki uudet pisteet reittipisteiksi, tehdasasetus nimillä. Jos tarpeellista voi muuttaa reittiä myöhemmin (ks osa 6-2-2) ja muuttaa reittipisteitä (ks osa 5-2-3). 7 Lopuksi, paina ESC palataksesi karttaikkunaan. Huom: Katso osa 15-7 Loki toiminnot GOTO:Navigoi kohteeseen tai reittiä GOTO/AUTO nappi on pikavalinta navigoinin aloittamiseen kartalla kohteeseen, reittipisteeseen tai reitillä. Peruuta navigointi Navigoinnin peruuttaminen kohteeseen kartalla tai reittipisteeseen 1 Paina ESC kunnes karttaikkuna näytössä. 2 Paina GOTO/AUTO ja valitse Peru mene. Peruuta navigointi reitillä Katso osa Aloita navigointi Navigoi kohteeseen kartalla 1 Paina ESC kunnes karttaikkuna on näytössä. 2 Siirrä kursori kohteeseen. 3 Paina GOTO/AUTO ja valitse Mene kursorilla. Navigointi reittipisteeseen Katso osa Navigoi reittiä Katso osa Varoitus: Varmista, että kurssi ei ylitä maata tai vaarallisia vesiä. TRACKFISH 6600 navigoi kohteeseen kuten esitetty osassa NAVMAN TRACKFISH 6600 Asennus- ja käyttöohje 3-5 Suuniteltu kurssi Jos Suunniteltu kurssi on päällä niin TRACKFISH 6600 näyttää suunnitellun sijainnin perustuen kurssiin yli maan (COG), nopeuteen ja ennakoituun aikaan. Kytke Suunniteltu kurssi päälle ja pois ja aseta aika, katso osa Suunniteltu sijainti Veneen suunniteltu kurssi Veneen sijainti TRACKFISH 6600 Asennus- ja käyttöohje NAVMAN Ajohistoria ja seuranta Veneen sijainnin seurannan tallennus muistiin säännöllisin välein, mikä voi olla: Aika väli. Etäisyys väli. Ajohistoria jossa vene on ollut voidaan näyttää kartalla. TRACKFISH 6600 voi näyttää yhtä historiaa kun tallentaa toista. Työskentely ks osa 15-6). ajohistorian kanssa, Aika väli Väli 1 sek 10 sek 1 minuuttia Historia h 33 h Historia 2, 3, 4 tai 5 8 minuuttia 1.4 h 8h Historia 2, 3, 4 tai , minuuttia Etäisyys väli Väli Historia ,000 20,000 TRACKFISH 6600 voi tallentaa viisi ajohistoria reittiä: Ajohistoria 1 voi sisältää 2000 pistettä ja on tarkoitettu tallentamaan normaalia veneen etenemistä. Ajohistoria 2,3,4 ja 5 voivat sisältää 500 pistettä ja ne on tarkoitettu tallentamaan tarkempia muotoja, esim. saapumista kapeaan väylään. Vi h j e : Ta l l e n n a a j o h i s t o r i a t hy v i s s ä olosuhteissa. Kun tallennus on päällä ja historia tulee täyteen niin se jatkuu siten että vanhimmat pisteet poistuvat. Historian maksimi pituus riippuu valitusta välistä: lyhyt väli antaa lyhyen, tarkemman ja pitkä väli pitkän ja vähemmän yksityiskohtia, kuten esimerkissä: Historian pituus on käytössä olevia yksiköitä, esim. nm. 22 NAVMAN TRACKFISH 6600 Asennus- ja käyttöohje 4 Navigointi: Moottoritieikkuna Moottoritieikkuna on näkymä veneen kurssista kohteeseen lintuperspektiivistä: Mene Moottoritie näyttöön, paina DISPLAY, valitse Muut, sitten valitse Moottoritie. Varoitus: moottoritieikkuna ei näytä maata, vaarallisia vesiä eikä karttasymboleita. Moottoritieikkuna näyttää: Data-kentät (katso osa 2-6-3) Kompassi (katso osa 2-6-3) Kohde reittipiste. Veneen suunniteltu kurssi. CDI-linjat, rinnakkain veneen suunnitellun kurssin kanssa (ks liite C, CDI). CDIlinjat ovat kuín moottoritie veden päällä jossa veneen tulisi liikkua. Veneen sijainti on alhaalla, keskellä ikkunaa CDI skalla TRACKFISH 6600 Asennus- ja käyttöohje NAVMAN 23 5 Navigointi: Reittipisteet Reittipiste on TRACKFISH 6600illa tallennettu sijainti, esim. kalastuspaikka tai piste reitillä. TRACKFISH 6600:aan mahtuu 3000 reittipistettä. Pisteitä voidaan tehdä, muuttaa tai poistaa. Reittipisteessä on: Nimi (8 kirjainta). Ikoni joka näyttää pisteen tyypin. Käytössäolevat ikonit ovat: Tyyppi: Normaali: normaali reittipiste johon voidaan navigoida ja se voi sisältyä reittiin. Vaara: vältettävä vaarallinen reittipiste. Jos vene saapuu vaara säteelle, hälytys alkaa soida (ks osa 15-8). Näyttö optio Valvoo kuinka piste näytetään kun Reittipiste asetukset optio on asetettu Valitut (ks osa 15-2): Pois: Reittipistettä ei näytetä. Ikoni: Reittipiste ikoni näytetään. I+N (Ikoni & Nimi): Reittipiste ikoni ja nimi näytetään. Jos reittipisteitä on paljon, käytä tätä valitaksesi pisteitä kartalta. Huom: muut mahdollisuudet Reittipiste asetuksissa optiot Piilota (mikään reittipiste ei näy kartalla) ja Näytä kaikki (kaikki reittipisteet näkyvät kartalla) (ks osa 15-2). Käyttöoppaasi. NAVMAN TRACKFISH

29 Sijainti. Väri ja nimi kartalla reittipisteen symbolille. 5-1 Reittipisteikkuna Mene reittipisteikkunaan, paina D I S P L A Y, valitse Muut, sitten valitse Reittipisteet (katso oikealla). Reittipiste ikkunassa on luettelo reittipisteistä, jokaisella pisteellä on symboli, nimi. latitudi ja longitudi, etäisyys ja suuntima veneestä, tyyppi ja näyttö optio. Jos reittipisteitä on enemmän kuin ikkunaan sopii, paina tai rullataksesi ylös tai alas sivu kerrallaaan. 24 NAVMAN TRACKFISH 6600 Asennus- ja käyttöohje 5-2 Reittipisteiden käsittely Varoitus: Älä tee navigointi reittipistettä maalle tai vaarallisille vesille Tee uusi reittipiste Tee uusi reittipiste missä tahansa ikkunassa Paina. Uusi reittipiste on tehty veneen sijaintiin oletus nimellä ja tiedolla. Vaihda oletus tietoa ks Tee tai muuta reittipistettä kartta ikkunassa 1 Tee reittipiste veneen sijaintiin, paina ESC kytkeäksesi keskitä vene kartan keskelle Tai, tee reittipiste toiseen paikkaan, siirrä kursori tätän pisteeseen kartalla. 2 Paina MENU ja valitse Uusi reittipiste. 3 Uusi reittipiste oletus nimellä ja tiedolla on tehty. 4 Muuta reittipiste tietoa jos tarpeen (ks osa 5-2-7). Valitse Tallenna. Tee uusi reittipiste reittipisteikkunassa 1 Paina reittipiste ikkunassa MENU ja valitse Tee. 2 Uusi reittipiste oletus nimellä ja tiedolla on tehty veneen sijaintiin. 3 Muuta reittipiste tietoa jos tarpeen (ks osa 5-2-7). Valitse Tallenna. Huom: Reittipisteen voi tehdä myös kun reitti on tehty (ks osa 6-2-1). Muuta reittipistettä reittipisteikkunassa 1 Paina reittipisteikkunassa tai korostaaksesi muutettavan reittipisteen. Paina MENU ja valitse Muuta. 2 Muuta reittipiste dataa (ks osa 5-2-7). Valitse Tallenna Näytä reittipiste kartalla Tämä menee karttaikkunaan ja näyttää valitun reittipisteen keskellä ikkuna. 1 Paina reittipisteikkunassa tai korostaaksesi halutun pisteen. Paina MENUja valitse Ikkuna. Tai, Karttaikkunassa, paina MENU, valitse Etsi, sitten valitse Reittipisteet. Valitse reittipiste listalta. 2 TRACKFISH 6600 kytkee karttaikkunan ja valitun reittipisteen sen keskelle Poista reittipiste Reittipistettä ei voi poistaa kun vene navigoi siihen tai piste on käytössä useammassa reitissä. Piste joka on käytössä vain yhdessä reitissä voidaan poistaa. Varoitus: kun reittipiste on poistettu reitistä, tarkista ettei reitti ylitä maata tai vaarallisia vesiä. Poista reittipiste karttaikkunassa 1 Siirrä kursori karttaikkunassa poistettavaan reittipisteeseen. 2 Paina MENU ja valitse Poista 3 Valitse K hyväksy.. Poista reittipiste reittipisteikkunassa 1 Paina reittipisteikkunassa tai korostaaksesi poistettavan reittipisteen. Paina MENU ja valitse Poista. 2 Valitse K hyväksy Reittipisteen siirtäminen Siirrä reittipistettä karttaikkunassa 1 Siirrä kursoria karttaikkunassa reittipisteeseen siirtääksesi sitä. 2 Paina MENU ja valitse Siirrä. 3 Siirrä kursori uuteen paikkaan ja paina ENTER. Siirrä reittipistettä reittipiste ikkunassa Siirrä reittipistettä reittipiste ikkunassa, muuta reittipistettä (ks osa 5-2-3) ja muuta latitudi ja longitudi arvoja Poista kaikki reittipisteet Muuta reittipistettä Muuta reittipistettä karttaikkunassa 1 Siirrä kursoria karttaikkunassa reittipisteeseen. 2 Paina MENU ja valitse Muuta. 3 Vaihda reittipiste tietoa (ks osa 5-2-7). Valitse Tallenna. TRACKFISH 6600 Asennus- ja käyttöohje Muuta reittipiste tietoa 1 Paina reittipisteikkunassa MENU ja valitse Poista kaikki. Valitse K hyväksy. Muuta reittipiste tietoa kun se on ikkunassa: Valitse data muuttaaksesi. Paina ENTER. Käytä kursori nappia muuttaaksesi tietoa. Paina ENTER. NAVMAN Reittipisteiden lajittelu Vaihda reittipistelistan näyttötapaa: 1 2 Jos tarpeen toista ylläolevä muuttaaksesi toista tietoa. Valitse Tallenna. Paina MENU ja valitse Lajittelu. Valitse kuinka lista esitetään: Nimi: Aakkos- tai nimijärjestyksessä. Ikoni: Ikoni tyypin mukaan ryhmissä. Etäisyys: Etäisyyden mukaan veneestä. Nuoli ylimmässä rivissä näyttää miten reittipisteet on lajiteltu. 5-3 Navigointi reittipisteeseen Aloita navigointi reittipisteeseen Kartta- tai moottoritieikkunasta 1 Paina GOTO/AUTO ja valitse Reittipisteet. 2 Valitse reittipiste listalta. Reittipisteikkunalta 1 Paina tai merkitäksesi reittipisteen jonne menet. 2 Paina MENU ja valitse Mene. Varoitus: Varmista, että kurssi ei ylitä maata tai vaarallisia vesiä. TRACKFISH 6600 navigoi reittipisteeseen kuten on esitetty osassa Peruuta navigointi reittipisteeseen 1 2 Paina ESC kunnes karttaikkuna on näytössä. Paina GOTO/AUTO ja valitse Peru mene. 26 NAVMAN TRACKFISH 6600 Asennus- ja käyttöohje 6 Navigation: Reitit Reitti on lista reittipisteitä joita vene voi navigoida yksin. Reittejä voidaan tehdä, muuttaa ja poistaa. TRACKFISH 6600:aan mahtuu 25 reittiä. Jokaisella reitillä voi olla 50 reittipistettä. Reitti voidaan: Aloittaa ja lopettaa samaan pisteeseen. Sisältää yhden tai useamman pisteen. TRACKFISH 6600 voi navigoida reittiä molempiin suuntiin. Reittipisteitä voidaan ohittaa reitillä. Reitit ovat käteviä jos TRACKFISH 6600 on kytketty autopilottiin. Alus voi automaattisesti seurata reittiä. Varoitus: Varmista että reitti ei ylitä maata eikä vaarallisia vesiä. 6-1 Reitti-ikkuna Reitti-ikkuna on luettelo reittejä, jokaisella nimi, aloituspiste, lopetuspiste, legien määrä ja kokonaismatka. Mene reittipiste-ikkunaan, paina DISPLAY, valitse Muut, sitten valitse Reitit.Jos reittejä on enemmän kuin ikkunaan sopii, paina tai rullataksesi ylös tai alas sivu kerrallaaan. 6-2 Reitillä työskenteleminen Varoitus: Reitin muutoksen tai teon jälkeen, näytä reitti kartalla ja tarkista ettei se ylitä maata tai vaarallisia vesiä. 3 Liitä ensimmäinen legi reittiin: i Siirrä kursori reitin alkuun ja paina ENTER. ii Siirrä kursori ensimmäisen legin loppuun ja paina ENTER. Lisää reittipiste reitin loppuun: i Paina ENTER. ii Siirrä kursori missä haluat uuden reitin reittipisteen olevan. iii Paina ENTER. Liitä reittipiste reittiin: i Siirrä kursori valittuun legiin lisätäksesi reittipisteen. ii Paina MENU ja valitse Liitä. iii Siirrä kursori sinne minne haluat uuden pisteen reitille. iv Paina ENTER. Siirrä reittipistettä reitillä: i Siirrä kursori reittipisteeseen siirtääksesi. Käyttöoppaasi. NAVMAN TRACKFISH

30 ii Paina MENU ja valitse Siirrä. iii Siirrä kursori minne haluat reittipisteen. iv Paina ENTER Tee uusi reitti A. Tee uusi reitti karttaikkunassa Kun teet reittiä: Paina tai vaihtaaksesi aluetta; rullaa karttaa siirtämällä kursori kartan reunaan. Data laatikossa vasemmalla ylhäällä ruudussa, näkyy reitin nimi ja pituus. Jos kursori on lähellä legiä niin sen pituus ja suuntima näkyy myös. Legien pitää alkaa ja loppua reittipisteisiin. Jos ei ala tai lopu olemassa olevaan reittipisteeseen niin uusi reittipiste muodostuu automaattisesti (muuta uuden reittipisteen tietoa, ks osa 5-2-7). 1 Kartta ikkunassa, paina MENU ja valitse uusi reitti. 2 Reitille annetaan oletus nimi: i Vaihda nimeä jos tarpeen. ii Valitse Ok. TRACKFISH 6600 Asennus- ja käyttöohje NAVMAN 27 7 Poista reittipiste reitiltä: i Siirrä kursori pisteeseen poistaaksesi sen reitiltä. ii Paina MENU ja valitse Poista. Reittipiste on poistettu reitiltä, mutta ei muistista. 8 Toista sama kunnes reitti on valmis. Tarkista että reitti ei ylitä maata eikä vaarallisia vesiä. Paina sitten ESC. Tai poista reitti mikä on tekeillä: i Paina MENU ja valitse Poista. ii Valitse K hyväksy. Vihje: Etäisyys-ja suuntimalaskinta voidaan myös käyttää suunnitelmassa ja tallentaa se reitiksi (ks osa 3-3). B. Tee uusi reitti reittiikkunassa 1 Reitti-ikkunassa, paina MENU ja valitse Tee. 2 Uusi reitti, oletus nimellä ja ilman reittipisteitä on näytössä. 3 Vaihda reitin nimeä: i Valitse reitin nimi näytön ylhäältä ja paina ENTER. ii Vaihda nimeä jos tarpeen. iii Paina ENTER. 4 Liitä reittipiste reittiin: i Valitse reittipisteen paikka: Liitä ensimmäinen piste uuteen reittiin, valitse legi 1. Liitä piste reitin loppuun, valitse käyttämätön legi reittipiste luettelon lopusta. Muuten, valitse liitettävä reittipiste uuden pisteen eteen. ii Paina ENTER. Luettelo reittipisteistä on näytössä. Valitse reittipiste käyttöön. Kun reittipiste on liitetty, jokaisen legin pituus ja suuntima näkyy automaattisesti. Jos reitillä on useita reittipisteitä niin ne sovitetaan näyttöön, paina tai nähdäsesi ne. 5 Poista reittipiste reitiltä: i Valitse poistettava piste. ii Paina MENU ja valitse Poista. 6 Toista prosessi kunnes reitti on valmis. 7 Paina ESC. 8 Näytä reitti kartalla (ks osan 6-2-3) ja tarkista että reitti ei ylitä maata eikä vaarallisia vesiä Reitin muuttaminen Muuta reittiä kartalla 1 Reitti-ikkunassa, valitse muutettava reitti. Paina MENU ja valitse Muuta kartalla. 2 Valittu reitti näkyy kartalla, rengas ensimmäisen reittipisteen ympärillä. 3 Muuta reittiä kuten on ohjattu osassa A, alkaen askel 4. Muuta reittiä reitti-ikkunassa 1 Reitti-ikkunssa, paina tai korostaaksesi muutettavan reitin. Paina MENU ja valitse Muuta. 2 Valittu reitti on näytössä: reitin nimi ja luettelo reittipisteistä. 3 Muuta reittiä kuten ohjattu osassa B, alkaen askel Näytä reitti kartalla Näytä valittu reitti keskellä ruutua: 1 Reitti-ikkunassa, paina tai korostaaksesi reitin ikkunassa. Paina MENU ja valitse Näyttö. Tai Karttaikkunassa, paina MENU, valitse Etsi, sitten valitse Reitit. Valitse reitti listalta. 2 TRACKFISH 6600 näyttää valitun reitin kartalla Poista reitti Reitti-ikkunassa, paina tai korostaaksesi poistettavan reitin. Paina MENU ja valitse Poista. Valitse K hyväksy. Reitti-ikkunassa, paina MENU ja valitse Poista kaikki. Valitse K hyväksy Poista kaikki reitit 28 NAVMAN TRACKFISH 6600 Asennus- ja käyttöohje 6-3 Navigoi reittiä Aloita reitti Ohita reittipiste reitillä Aloita navigointi reitillä: Reitti ikkunassa, paina tai korostaaksesi käytettävän reitin. Paina MENU ja valitse Aloita. Tai Moottoritieikkunassa, paina GOTO/ AUTO, sitten valitse Reitit. Valitse reitti listalta. TRACKFISH 6600 kysyy aloitus suuntaa reitille. Valitse Meno (mihin suuntaan reitti on tehty) tai Paluu. Se näyttää kartalla aloitettavan reitin aloituspisteen merkittynä. Ohita reittipiste reitillä kun vene navigoi sitä: Kartta ikkunassa, paina MENU ja valitse Ohita. TRACKFISH 6600 aloitaa navigoinnin suoraan seuraavaan reittipisteeseen reitillä. Varoitus: Ohittamalla reittipiste autopilotti voi tehdä arvaamattoman käännöksen Peru reitti Pysäytä navigointi reitillä: Kartta ikkunassa, paina MENU ja valitse Peru reitti. 3 Varoitus: Varmista, että kurssi ei ylitä maata tai vaarallisia vesiä. TRACKFISH 6600 navigoi reittiä kuten on esitetty osassa 3-1. TRACKFISH 6600 Asennus- ja käyttöohje NAVMAN 29 7 Satelliitit GPS maailmanlaajuinen navigointi USA;n valtio operoi GPS järjestelmää. 24 satelliittia kiertää maata ja antavat sijainti ja aika signaaleja. Satelliittien sijainnit muuttuvat kaiken aikaa. GPS vastaanotin analysoi signaaleja lähimmistä satelliiteista ja laskee tarkasti missä se on maassa. Tätä kutsutaan GPS sijainniksi. GPS sijainnin tarkkuus on yleensä parempi kuin 10 m 95% ajasta. GPS antenni voi vastaanottaa signaaleja GPS satelliiteilta missä tahansa maan päällä. GPS antennit TRACKFISH 6600 pitää kytkeä ulkoiseen GPS antenniin: Normaalisti, käytä mukana tullutta antennia. TRACKFISH 6600 voi käyttää WAAS ja EGNOS DGPS korjausta GPS antennilta. Liittämällä lisävaruste DGPS antennin saadaan maa-asemilta korjattu tarkkuus missä ei ole tarjolla WAAS tai EGNOS järjestelmää. DGPS antennissa on molemmat GPS - ja korjausvastaanotin ja se korjaa automaattisesti sijainnin. TRACKFISH 6600 voi käyttää GPS satellitti dataa yhteensopivalta laitteelta NavBus tai NMEA väylän kautta (katso osa 16-6). Tässä tapauksessa, TRACKFISH 6600 ei tarvitse omaa antenniaan. DGPS DGPS järjestelmä korjaa signaaleja ja poistaa joitain virheitä GPS sijainnista. TRACKFISH 6600 voi käyttää kahdenlaista DGPS järjestelmää: WAAS ja EGNOS DGPS WAAS ja EGNOS ovat kaksi satelliitti perusteista DGPS järjestelmää. Korjaus signaalit ovat radiolähetyksiä satelliiteista ja vastaanotetaan TRACKFISH 6600:n standardi antennilla. Tarkkuus korjatulla GPS sijainnilla on tyypillisesti parempi kuin 5m 95% ajasta. WAAS ja EGNOS ovat kaksi satelliitti perusteista DGPS järjestelmää. Korjaus signaalit ovat radiolähetyksiä satelliiteista ja vastaanotetaan TRACKFISH 6600:n standardi antennilla. Käyttöoppaasi. NAVMAN TRACKFISH

31 Differentiaali majakka DGPS Differientaali majakat perustuvat maalla oleviin radio lähettimiin jotka korjaavat signaalia jota vastaanotetaan erikoisvastaanottimilla veneissä. Differentiaali majakat ovat yleensä lähellä satamia ja tärkeitä väyliä, ja jokaisella majakalla on rajoitettu alue. Tarkkuus korjatussa GPS sijainnissa on tyypillisesti parempi kuin 2-5 m. TRACKFISH 6600 sovitus eri antenni optioille, katso osa Lisätietoa, kysy Navman kauppiaaltasi. TRACKFISH 6600:ssa on herkkä 12-kanavainen vastaanotin joka seuraa kaikkia näkyvillä olevia satelliitteja ja käyttää niitä sijainnin mittauksissaan kaikilta yli 5 horisontin yläpuolella olevista satelliiteista. Käynnistys Joka kerta kun GPS vastaanotin käynnistetään, normaalisti kestää 50 sekuntia ennen kuin se näyttää ensimmäisen sijainnin. Joissain olosuhteissa se voi kestää kaksi minuuttia tai kauemmin. 30 NAVMAN TRACKFISH 6600 Asennus- ja käyttöohje 7-1 Satelliitti-ikkuna Satelliitti-ikkunassa on tietoa GPS satelliiteista ja GPS sijainnista. Mene satelliitti-ikkunaan, paina DISPLAY, valitse Muut, sitten valitse Satelliitti. Satelliitti-ikkuna näyttää: GPS antennin tila, esim. Etsii, GPS fix, No Simulaatiossa se näyttää simulointia (ks osa 2-5) GPS. Aika & päiväys GPS satelliiteilta. Aik a on paikallinen aika (UTC (GMT ) plus paikallinen ero, ks osa 15-12) HDOP: GPS sijainnin virhe johtuen satelliitti geometriasta. Alhainen arvo merkitsee tarkkaa sijaintia, korkea arvo epätarkempaa sijaintia. Signaalin voimakkuus 12 näkyvään satelliittiin asti. Mitä korkeampi pylväs sitä vahvempi signaali. Näkyvien GPS satelliittien sijainti: Ulkoinen kehä on horisontti. Sisäinen kehä on 45 korkeuskulma. Sisus on suoraan yläpuolella. Pohjoinen on näytön yläosassa. Jos vene liik kuu, COG linja on keskeltä ulos. Veneen sijainti. TRACKFISH 6600 Asennus- ja käyttöohje NAVMAN 31 8 Sonar kalanetsintä: Opastus Tämä kappale esittää kuinka tulkita sonar ikkunoita, milloin ja miksi käyttää eri taajuuksia ja kuinka kala löydetään ja näytetään. Se esittää Herkkyyden ja Alueen ja näyttää esimerkkejä eri sonar ikkunoista. 8-1 Using the TRACKFISH TRACKFISH 6600:ssa on runkoon liitettävä kaikuanturi. Anturi muodostaa ultraäänipulsseja, jotka matkaavat pohjaan 1463m/sek, leviten kartion muotoon. Kun pulssi osuu kohteeseen, kalaan tai pohjaan, osa siitä palaa takaisin kaikuun. TRACKFISH 6600 laskee syvyyden lähteneestä pulssista paluu pulssiin ja käytettyyn aikaan. Kun kaiku on palannut lähtee seuraava pulssi. TRACKFISH 6600 muuntaa jokaisen kaiun sähkösignaaliksi, joka näkyy pystysuorana pistelinjana. Tuoreimmat kaiut ilmestyvät näytön oikeaan reunaan ja vanhat jatkavat kulkua vasemmalle ruudussa, kunnes häviävät lopulta näytöstä. Kuvanopeus riippuu veden syvyydestä ja kuvanopeuden asetuksesta Katso osat 15-3 ja osa 8-2, lisätietoa. Ilmestyvät kaiut näytössä ovat riippuvaisia: Matka-ajo, Kalastus ja Käsisäätö tilat TRACKFISH 6600:lla on kolme kaiun käyttötilaa: Matka-ajo: Käytä tätä kun et kalasta. TRACKFISH 6600 säätää automaattisesti asetuksia korjaten vedestä aiheutuvia virheitä ja näyttää pohjan. Kalastus: Käytä tätä kun kalastat. TRACKFISH 6600 säätää automaattisesti asetuksia korjaten vedestä aiheutuvia virheitä ja näyttää kalat, pohjan ja muut yksityiskohdat. TRACKFISH 6600 asetukset (katso osa 8-5) kaiut (eri kalatyypit, eri pohja tyypit, hylyt ja kasvillisuus; katso osa 8-2) häiriöistä (veden kirkkaus ja ilmakuplat; katso osa 8-2). Käsisäätö: käytä tätä TRACKFISH 6600 hienosäätöön. Parhaimmat tulokset saat useimmiten käsisäädöllä, mutta käytäntöä ja kokemusta tarvitaan parhaiden asetusten saamiseksi eri olosuhteissa. Valitse käyttötila, paina GOTO/AUTO ja valitse tila. Kun valitset Käsisäädön, TRACKFISH 6600 palauttaa sinun viimeksi käyttämät käsisäädöt. Lisätietoa TRACKFISH 6600:n käyttötiloista ja asetuksista, katso osa 8-5. Varoitus: Käytä automaattista Matka-ajo tai kalastus tilaa kun opettelet käyttämään TRACKFISH 6600:aa tai ajat nopeasti. 32 NAVMAN TRACKFISH 6600 Asennus- ja käyttöohje 8-2 Näytön tulkinta Sonar näytöt eivät näytä kiinteää etäisyyttä veneen liikkeistä;pikemmimkin näyttävät historiaa, näyttäen mitä on ollut veneen alla kuluneen ajan aikana. Sonar signaalin näytetty historia riippuu veden syvyydestä ja kuvanopeudesta. Matalassa vedessä,signaalilla on lyhyt matka kulkea pohjasta veneeseen. Syvässä vedessä, historia liikkuu ruudun läpi paljon hitaammin, koska signaalit kulkevat pidemmän matkan pohjasta veneeseen. Esimerkiksi, kun kuva nopeus on asetettu Nopea, yli 1000 ft (300 m) syvyydessä kestää noin 2 minuuttia kun tieto kulkee ruudun läpi, kun taas 20 ft (6 m) syvyydessä se kestää ainoastaan noin 25 sekuntia. TRACKFISH 6600:ssa on kaksi kaikutaajuutta, 200 khz ja 50 khz. Valitse käytettävä taajuus, aseta Taajuus (katso osa 15-3). Jos vene on ankkurissa, kaiut tulevat samalta alueelta pohjasta. Tämä tekee näyttöön litteän pohjalinjan. Ruutu kuva näyttää tyypillisen sonar näytön ilman kalasymboleja. Kaikujen voimakkuus Värit osoittavat kaikujen voimakkuuden erot. Voimakkuus vaihtelee useista syistä, kuten: Kalan koosta, kalalajista tai muusta esineestä. Kalan tai esineen syvyys. Kalan tai esineen sijainti.(ultraäänipulssi en kattama alue on kartion muotoinen ja vahvimmat kaiut ovat keskellä.) Veden selkeydestä. Hiukkaset tai ilma vedessä vähentävät kaiun tehoa. Esineen tai pohjan koostumus tai tiheys. Huom: Plaanaavat nopeat rungot aiheuttavat pyörteitä ja ilmakuplia veteen ja nämä häiritsevät anturia. Ne voivat aiheuttaa häiriöitä myös näyttöön. Kasvillisuutta Pehmeä pohja kuten muta, levä ja hiekka näkyy kapeana nauhana Kova pohja kuten kallio näkyy leveänä nauhana Yksittäinen kala Iso parvi kaloja Pieni parvi kaloja Pohjatyypit Muta-, kasvi- ja hiekkapohjat heikentävät ja levittävät sonar pulssia, tuloksena heikko kaiku. Käyttöoppaasi. NAVMAN TRACKFISH

32 Powered by TCPDF ( Kova- ja kalliopohja heijastavat pulssin, tuloksena vahva kaiku. Katso Osa 9-3. Pohja TRACKFISH 6600 Asennus- ja käyttöohje NAVMAN 33 Taajuus ja keilan leveys Veden läpi menevä kaikupulssi muodostuu TRACKFISH 6600:n anturissa leviten keilan muotoon. Keilan leveys on 50 khz taajuudella noin 45, ja 200 khz se on noin 11. Keilojen erilaisuus vaikuttaa siihen mitä on näytössä. katso osa 8-3. Vesi Syvyys Keilan leveys 50 khz keila Keilan leveys 200 khz keila Varjot Varjot ovat alueita minne kaiku ei `näe'. Näihin kuuluvat notkelmat tai kivien vierustat, jossa vahva kaiku palaa pois pimentäen heikon kaiun kalasta ja mahdollisesti muodostaa tupla pohja jäljen. Katso seuraava esimerkki sonar näytöstä. Tupla pohja jälki on näytössä. Kun etsitään kaloja leveällä keilalla 50 khz taajuudella, varaudu lisääntyviin varjoihin. Käytä 200 khz taajuutta kallioisilla ja notkelmaisilla alueilla, koska tämä taajuus vähentää varjoja tehokkaasti. Esimerkki varjoista Sonar näyttö samalta paikalta Kala on näkyvissä näytössä Kala on piilossa johtuen vahvasta pohjakaiusta ja ei näy näytössä Kala on näkyvissä näytössä 34 NAVMAN TRACKFISH 6600 Asennus- ja käyttöohje 8-3 Yksi- ja Kaksitaajuus kalastus Kaiun taajuudet Milloin käyttää 50/200 khz TRACKFISH 6600:ssa on kaksi kaikutaajuutta, 200 khz ja 50 khz. Valitse käytettävä taajuus, aseta Taajuus (katso osa 15-3). Käytettäessä TRACKFISH 6600 molempia 50 ja 200 khz taajuuksia yhtäaikaa jaetulla ruudulla voi olla hyvin käyttökelpoinen matalissa ja keskisyvissä vesissä, alle 150 m, koska 50 khz osa näytössä näyttää yleisaluetta, kun 200 khz osa voi näyttää samanaikaisesti enemmän yksityiskohtia kiinnostavalta alueelta. 50/200 khz käyttöön, Valitse Jako 50/200 ikkuna (katso osa 9-4). Milloin käyttää 200 khz 200 khz taajuus on sopiva mataliin ja keskisyviin vesiin, alle 150 m, ja milloin ajetaan nopeasti. 200 khz, kapea keila vähentää ilmakuplien häiriöitä. 200kHz taajuus muodostaa korkeamman erottelutarkkuus pulssin mikä muodostaa vähän varjoja ja palauttaa hyvin yksityiskohdat pieneltä alueelta pohjasta. Se näyttää tarkkaan yksityiskohdat pohjasta ja yksittäiset kalat. Milloin käyttää 50 khz 50 khz taajuus on sopiva syviin vesiin yli 150 m. 50 khz keila kattaa neljä kertaa suuremman alueen kuin 200 khz ja pääsee syvemmälle pienemmällä tehon menetyksellä. Se muodostaa pienemmällä erottelutarkkuudella enemmän varjoja verrattuna 200 khz taajuuteen. Tämä tarkoittaa, että pienten kalojen parvet esimerkiksi voivat näkyä yhtenä kohteena, kun lähellä pohjaa oleva kala ei ehkä näy ollenkaan. Tämä taajuus on hyvä päästä syvälle, leveä näkymä alueesta jossa kiinnostava paikka voidaan havaita ja katsoa yksityiskohdat 200 khz taajuudella. leveä kulma, vähemmän yksityiskohtia 50 khz keila kapea kulma, enemmän yksityiskohtia 200 khz keilalla Milloin käyttää sekoitettua Sekoitettu taajuus muodostuu 200 khz ja 50 khz kaiuista yhtenä sonar ikkunassa,täyttäen tarkasti kaiut keskellä luotaus keilaa. TRACKFISH 6600 Asennus- ja käyttöohje NAVMAN 35 Vertailu samasta kala näkymästä eri taajuuksilla: Nyt 30 sekuntia sitten 1 minuutti sitten 50 khz näyttö 200 khz näyttö Huomioi leveämpi pohjanauha Huomioi pieniä, kalakaaria ja enemmän yksityiskohtia pohjasta. 50/200 Khz näyttö Yhdistetty näyttö kaksoisnäyttö 36 NAVMAN TRACKFISH 6600 Asennus- ja käyttöohje 8-4 Kalojen etsintä ja näyttö Mistä löytää kalan Kalakaaret Vedenalaiset kohteet kuten riutat, hylyt ja karikot kiinnostavat kaloja. Käytä 50 khz tai 50/200 khz taajuutta näyttämään näitä kohteita, etsi sitten kaloja ajamalla kohteen yli useita kertoja käyttäen zoom näyttöä (katso osa 9-2). Jos siellä on virtausta, kala löytyy useimmiten sen alajuoksulta. Kun kalastat TRACKFISH 6600: lla kalasymboli Ei, pieni samea nauha voi ilmestyä pohjanauhan ja pinnan välille. Se on harppauskerros, nopea veden lämpötilaero. Lämpötilaero voi muodostaa esteen, jonka läpi kala ei ui. Makeassa vedessä kalat kerääntyvät harppauskerroksen ympärille. Hyvissä olosuhteissa, kun kala menee keilan läpi näkyy kalakaari. 50 khz taajudella laajempi keila ja 200 khz taajuudella kapeampi keila. Tämä tekee helpommaksi kalakaarien näkemisen. Kalakaari alkaa, kun kala saapuu keilan reunalle, tulee ensin heikko signaali joka aloittaa kaaren muodostumisen ruutuun. Kalan edetessä lähemmäksi keilan keskustaa, etäisyys anturin ja kalan välillä pienenee ja kaiku joka on näytössä kasvaa matalissa syvyyksissä muodostaen nousevan kaaren. Kun se etenee keskelle keilaa tulee voimakas signaali niin kaari paksuuntuu ja kun kala ohittaa keskustan signaali heikkenee ja kaari ohenee. On monia syitä miksi k alak aar i ei näy. Esimerkiksi: Huonosti asennettu anturi (katso anturin Kalasymbolit TRACKFISH 6600 käyttää Navmanin SBN teknologiaa analysoimaan kaikuja ja tunnistamaan kaloja. TRACKFISH 6600 voidaan asettaa näyttämään kalasymboleja syvyydellä tai ilman (katso osa 15-3, Kalasymbolit). SBN on erittäin kehittynyt, mutta ei virheetön siksi joskus TRACKFISH 6600 ei erota kaloja suurista ilmakuplista tai roskista. Riippuen kalan kaiun voimakkuudesta, TRACKFISH 6600 voi näyttää pienen, keskikokoisen tai ison symbolin (katso osa 15-3, Kalasuodatin). Nähdäksesi enemmän tietoa kaiuista, kytke Kalasymboli pois. Kala ilmestyy k aarena näyttöön. asennusohjeet) Jos vene on ankkurissa ja kala ui keilan läpi se näyttää horisontaaliselta viivalta. Hidas nopeus syvässä vedessä antaa parhaan kalakaaren paluun. Alue on tärkeä. On paljon helpompi nähdä kalakaaret, kun käytät zoomia. Zoomaus lisää ruudun resoluutiota ja on tarpeen hyville kalakaarille. Käyttöoppaasi. NAVMAN TRACKFISH
