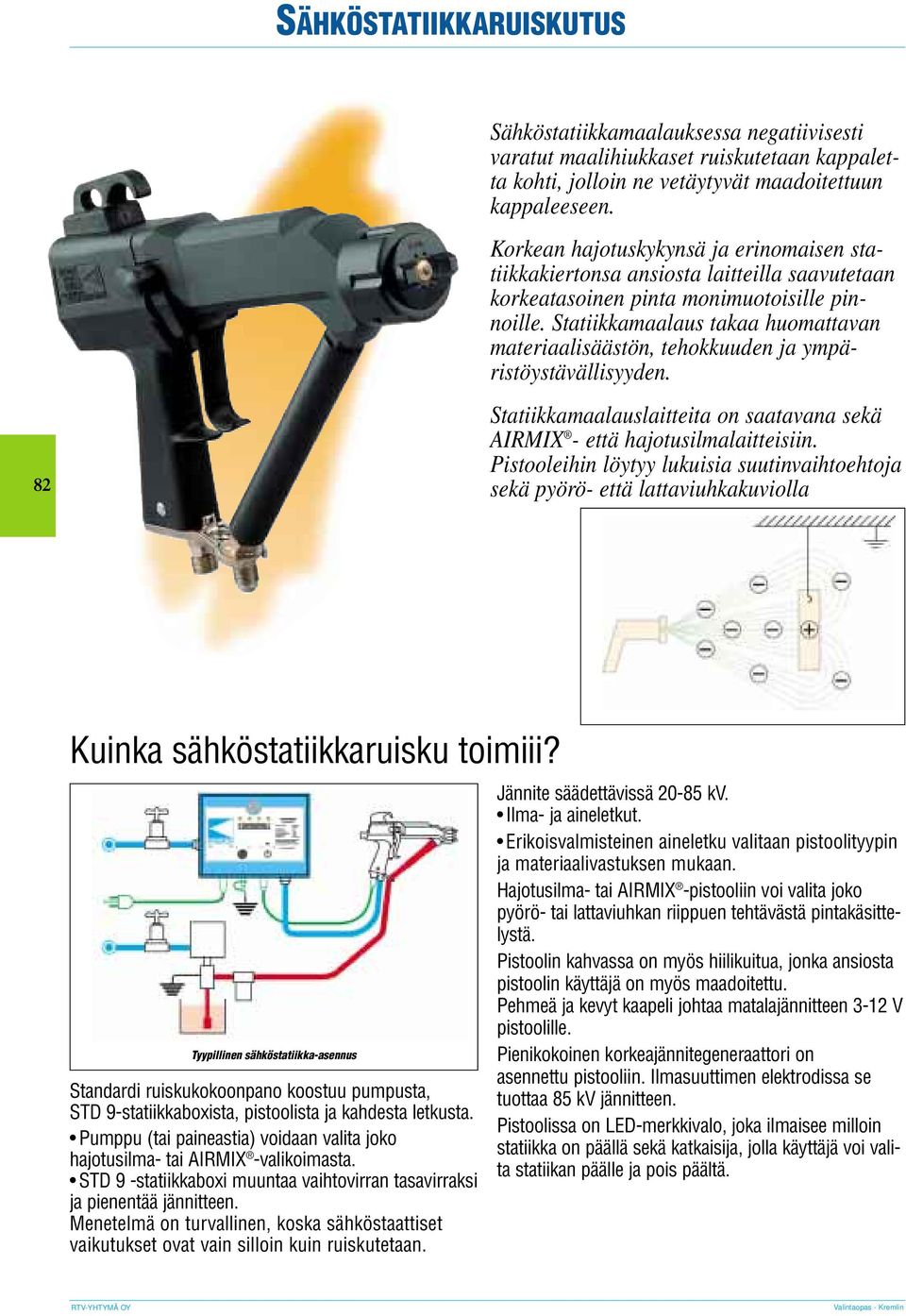

1 SÄHKÖSTATIIKKARUISKUTUS 82 Sähköstatiikkamaalauksessa negatiivisesti varatut maalihiukkaset ruiskutetaan kappaletta kohti, jolloin ne vetäytyvät maadoitettuun kappaleeseen. Korkean hajotuskykynsä ja erinomaisen statiikkakiertonsa ansiosta laitteilla saavutetaan korkeatasoinen pinta monimuotoisille pinnoille. Statiikkamaalaus takaa huomattavan materiaalisäästön, tehokkuuden ja ympäristöystävällisyyden. Statiikkamaalauslaitteita on saatavana sekä AIRMIX - että hajotusilmalaitteisiin. Pistooleihin löytyy lukuisia suutinvaihtoehtoja sekä pyörö- että lattaviuhkakuviolla Kuinka sähköstatiikkaruisku toimiii? Tyypillinen sähköstatiikka-asennus Standardi ruiskukokoonpano koostuu pumpusta, STD 9-statiikkaboxista, pistoolista ja kahdesta letkusta. Pumppu (tai paineastia) voidaan valita joko hajotusilma- tai AIRMIX -valikoimasta. STD 9 -statiikkaboxi muuntaa vaihtovirran tasavirraksi ja pienentää jännitteen. Menetelmä on turvallinen, koska sähköstaattiset vaikutukset ovat vain silloin kuin ruiskutetaan. Jännite säädettävissä kv. Ilma- ja aineletkut. Erikoisvalmisteinen aineletku valitaan pistoolityypin ja materiaalivastuksen mukaan. Hajotusilma- tai AIRMIX -pistooliin voi valita joko pyörö- tai lattaviuhkan riippuen tehtävästä pintakäsittelystä. Pistoolin kahvassa on myös hiilikuitua, jonka ansiosta pistoolin käyttäjä on myös maadoitettu. Pehmeä ja kevyt kaapeli johtaa matalajännitteen 3-12 V pistoolille. Pienikokoinen korkeajännitegeneraattori on asennettu pistooliin. Ilmasuuttimen elektrodissa se tuottaa 85 kv jännitteen. Pistoolissa on LED-merkkivalo, joka ilmaisee milloin statiikka on päällä sekä katkaisija, jolla käyttäjä voi valita statiikan päälle ja pois päältä.

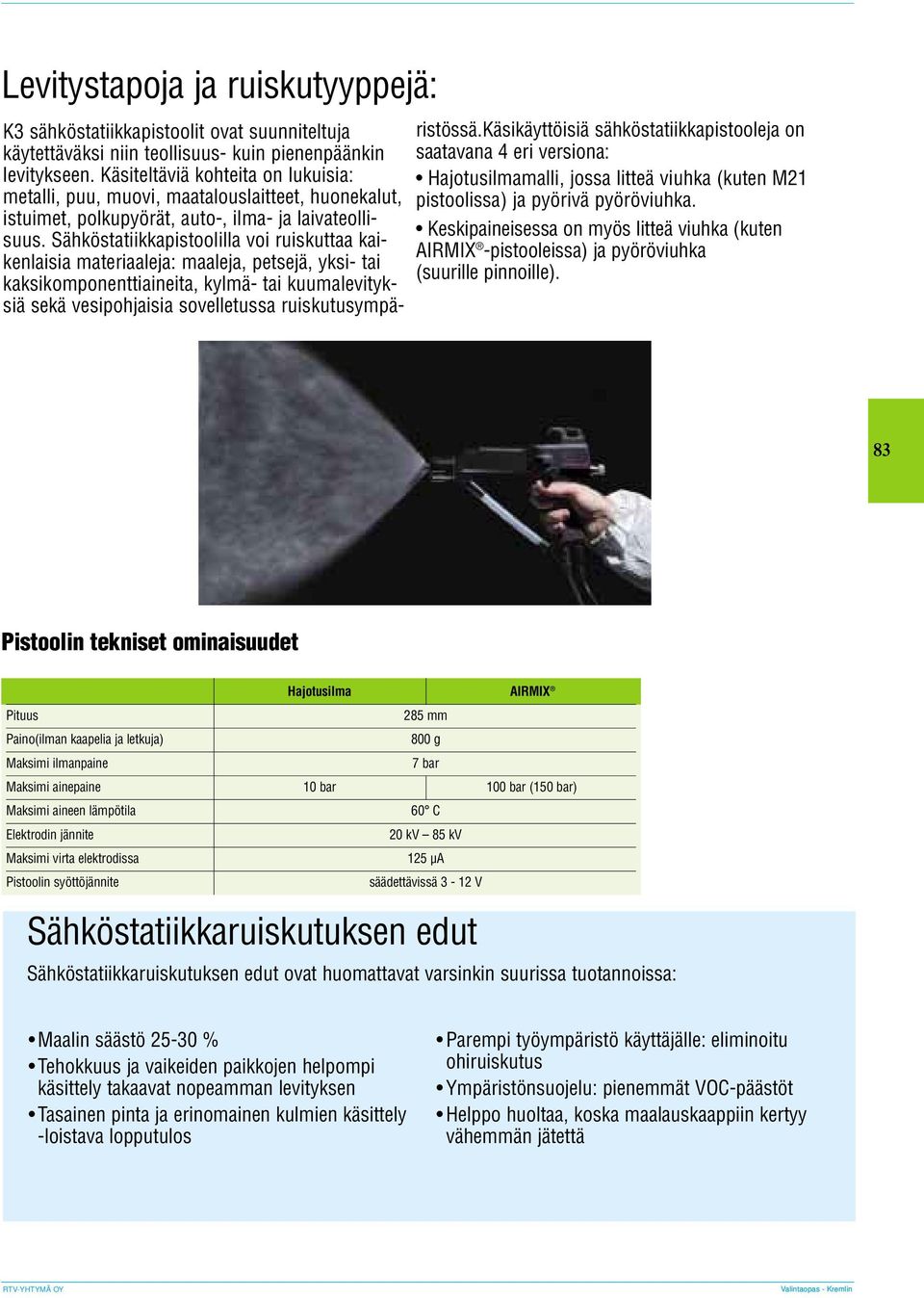

2 Levitystapoja ja ruiskutyyppejä: K3 sähköstatiikkapistoolit ovat suunniteltuja käytettäväksi niin teollisuus- kuin pienenpäänkin levitykseen. Käsiteltäviä kohteita on lukuisia: metalli, puu, muovi, maatalouslaitteet, huonekalut, istuimet, polkupyörät, auto-, ilma- ja laivateollisuus. Sähköstatiikkapistoolilla voi ruiskuttaa kaikenlaisia materiaaleja: maaleja, petsejä, yksi- tai kaksikomponenttiaineita, kylmä- tai kuumalevityksiä sekä vesipohjaisia sovelletussa ruiskutusympä- ristössä.käsikäyttöisiä sähköstatiikkapistooleja on saatavana 4 eri versiona: Hajotusilmamalli, jossa litteä viuhka (kuten M21 pistoolissa) ja pyörivä pyöröviuhka. Keskipaineisessa on myös litteä viuhka (kuten AIRMIX -pistooleissa) ja pyöröviuhka (suurille pinnoille). 83 Pistoolin tekniset ominaisuudet Hajotusilma AIRMIX Pituus 285 mm Paino(ilman kaapelia ja letkuja) 800 g Maksimi ilmanpaine 7 bar Maksimi ainepaine 10 bar 100 bar (150 bar) Maksimi aineen lämpötila 60 C Elektrodin jännite 20 kv 85 kv Maksimi virta elektrodissa 125 µa Pistoolin syöttöjännite säädettävissä 3-12 V Sähköstatiikkaruiskutuksen edut Sähköstatiikkaruiskutuksen edut ovat huomattavat varsinkin suurissa tuotannoissa: Maalin säästö % Tehokkuus ja vaikeiden paikkojen helpompi käsittely takaavat nopeamman levityksen Tasainen pinta ja erinomainen kulmien käsittely -loistava lopputulos Parempi työympäristö käyttäjälle: eliminoitu ohiruiskutus Ympäristönsuojelu: pienemmät VOC-päästöt Helppo huoltaa, koska maalauskaappiin kertyy vähemmän jätettä

3 SÄHKÖSTATIIKKARUISKUTUS Hajotusilmaruiskutus sähköstatiikkapistoolit Sisään rakennettu HV generaattori (matalajännite kaapeli) Turvallisesti säädettävä jännite Hyvä muotoilu ja erittäin kevyt Virran syöttö STD 9 statiikkaboksilla, jossa näyttö ja säätönapit K3 pistoolit ovat nopeita ja helppoja huoltaa, koska ne koostuvat vain muutamasta osasta. Mukana toimitetaan pistoolin avain, ruuvimeisseli, pistoolin ja letkun suojat, laminoitu turvaohje sekä huoltokirja KMV 3 pyöröviuhkainen pistooli: pyörteinen viuhka takaa maksimaalisen kiertoefektin Ihanteellinen monimutkaisille osille, kuten: putket, raamit, auton rungot ja pöydät. Pistooli Viuhkan muoto 84 KMV3 15cm aineputkella (Liitin M 1/4 NPS) maaleille, joiden johtokyky on yli 5MΩ.cm Erittäin hyvin sähköäjohtaville liuotin- vesipohjaisille maaleille- (1): - KMV3 varustettuna 5 m aineletkulla (F14 x 125) (asennettavaksi 15 cm aineputken tilalle) - KMV3 varustettuna 10 m aineletkulla (F14 x 125) KMP 3 pistooli: lattaviuhka viimeistelyyn. Säädettävät viuhkan asetukset. Ihanteellinen monenlaisille osille, erityisesti reunojen tarkkaa peittoa vaativat, kuten: tasaiset pinnat, lisävarusteet, toimistokalusteet. Pistooli Viuhkan muoto Kremlinin vinkki Saadaksesi kaiken hyödyn sähköstatiikkaruiskutuksesta, käsittele ensin vaikeimmat alueet, kuten reunat ja kolot, ja sitten vasta laajemmat pinnat KMP3 15cm aineputkella (Liitin M 1/4 NPS) maaleille, joiden johtokyky on yli 5 MΩ.cm Erittäin hyvin sähköäjohtaville ohenne- ja vesipohjaisille maaleille (1): - KMP3 varustettuna 5 m aineletkulla (F14 x 125) (asennettavaksi 15 cm aineputken tilalle) - KMP3 varustettuna 10 m aineletkulla (F14 x 125) Pistoolisarjat KMP3 ja KMV3 Pistoolityyppi KMV3, STD9, boxi 10m letkusto + letkusuoja. KMP3, STD9, boxi 10m letkusto + letkusuoja. Hyvin johtaville maaleille (vesiohenteiset) : MΩ.cm (Liitin M 1/4 NPS) maaleille, joiden johtokyky on yli 5 MΩ.cm (liitin F 1/4 NPS) Hyvin johtaville maaleille (vesiohenteiset) : MΩ.cm (Liitin M 1/4 NPS) maaleille, joiden johtokyky on yli 5 MΩ.cm (liitin F 1/4 NPS)

4 Ilma- ja ainesuuttimet, neulat ja huoltosarjat KMP3- ja KMV3-pistooleille Pistooli- Ilmasuutin* Ainesuutin Neula tyyppi Tyyppi Ilman tuotto Viiteno. Koko Materiaalin Viiteno. Viiteno. Huoltosarja 2) (mm) tuotto viiteno. KMP3 KP3 (1) 24 N m 3 /h - 4 bar Ø 1,2 600 cm 3 /mn bar Ø 1,5 800 cm 3 /mn bar KMV3 KMV 16 Nm 3 /h - 4 bar Pyörösuutin cm 3 /mn 1,5 bar Vakiona * Ilmasuuttimen kiristysrengas : KMV ( ), KMP ( ). (1) KP1 ilmasuutin pienille virtauksille : (2) Sisältää: tiivistepakka, suutin, neula, ilmasuutin ja tiivisteet. Kremlinin vinkki Ilman, aineen ja sähköstaattiset asetukset voidaan säätää pistoolissa. Vaikeissa käsittelypaikoissa, kuten putkissa ja uurteissa, kannattaa sähköstatiikka kytkeä pois päältä mahdollisimman hyvän lopputuloksen takaamiseksi. 85 Aine- ja ilmaletkut KMP3 ja KMV3 -pistooleille Liitin Letku Vastus Pistooli Pumppu yli5 MΩ.cm F1/4 NPS F1/4 NPS Aineletku 0-5 MΩ.cm Spécial K3 F1/4 NPS Ilmaletku (Ø8) F1/4 NPS F1/4 NPS Pituus (m) Kremlinin vinkki Pistoolien muutossarjat katso sivu 88 Sähköstatiikkahajotusilmalaitteistot Pumppu PMP 150 seinämalli. Sähköstatiikkapistoolisarja Pistoolityyppi PMP 150 pumppu + 10 m letkut + STD 9 -boxi KMP PMP 150 pumppu + 10 m letkut + eristyskupla STD 9 -boxi KMP PMP 150 pumppu + 10 m letkut + STD 9 -boxi KMV PMP 150 pumppu + 10 m letkut + eristyskupla STD 9 -boxi KMV

5 SÄHKÖSTATIIKKARUISKUTUS AIRMIX -sähköstatiikkapistoolit Viuhka ja tuotto säädettävissä suuttimesta ja/tai viuhkan säätönupista Sisään rakennettu HV generaattori (jossa matalajännite kaapeli) Säädettävä jännite Ergonominen muotoilu ja erittäin kevyt Virran syöttö STD 9-statiikkaboksilla, jossa kaikki tarvittavat näytöt ja säädöt K3-sähköstatiikkapistoolit ovat erittäin helppoja ja nopeita huoltaa, koska ne KMX3 Airmix -pistooli, lattaviuhka Kaikkeen tuotantoon. koostuvat vain muutamasta komponentista. Laitteen mukana toimitetaan myös pistoolin kiristin, ruuvimeisseli, pistoolin ja letkun suoja, laminoitu turva- sekä huolto-ohje Pistooli- Viuhkan tyyppi muoto 86 KMX3 aineputki 15cm (liitin M 1/2 JIC) maaleille, joiden johtokyky yli5mω.cm Erittäin hyvin johtaville vesi- tai ohennepohjaisille materiaaleille (resistanssi 0-5MΩ.cm) (1) - KMX3 varustettuna 5 m letkulla (F1/2 JIC) (asennettavaksi 15 cm aineputken tilalle) - KMX3 10 m letkulla (F1/2 JIC) (asennettavaksi 15 cm letkun tilalle) KMC3-pistooli, ontto viuhka Ihanteellinen monimutkaisille kappaleille. Pistooli- Viuhkan tyyppi muoto KMC3 aineputki 15cm (liitin M1/2JIC) maaleille, joiden johtokyky on yli 5 MΩ.cm Erittäin hyvin johtaville vesi- tai ohennepohjaisille materiaaleille (resistanssi 0-5 MΩ.cm) - KMC3 varustettuna 5 m letkulla (F1/2 JIC): (asennettavaksi 15 cm aineputken tilalle) - KMC3 10 m letkulla (F1/2 JIC) (asennettavaksi 15 cm letkun tilalle) Pistoolisarjat KMX3 ja KMC3 Pistoolityyppi KMX3, boxi STD9, (liitin M 1/2 JIC) maaleille, joiden johtokyky on yli 5 MΩ.cm m letkusto liitin F 1/2JIC, letkusuoja Hyvin johtaville maaleille (vesiohenteiset) (0-5MΩ.cm) KMC3, boxi STD9, (liitin M 1/2 JIC) maaleille, joiden johtokyky on yli 5 MΩ.cm m letkusto Liitin F 1/2JIC, letkusuoja Hyvin johtaville maaleille (vesiohenteiset) (0-5MΩ.cm)

6 Ilma- ja ainesuuttimet, neulat ja huoltosarjat Pistooli- Ilmasuutin* Ainesuutin Neula Huoltotyyppi Tyyppi Ilman tuotto Koko Materiaalin sarjan (1) (mm) tuotto viitenumero KMX 3 KX116 8 Nm 3 /h - 2 bar katso AIRMIX -taulukko alapuolella KX16 8 Nm 3 /h - 2 bar katso AIRMIX -taulukko alapuolella (1) Sisältää: pakan, neulan, ilmasuuttimen + tiivisteet Vakiona pistoolissa Koko Veden tuotto l/mn Halkaisija- Sihdin merkintä Viuhkan keskileveys 25 cm päästä 20 bar 35 bar 50 bar (mm) pistoolin pumpun 15 cm 19 cm 23 cm 27 cm 31 cm 35 cm suodatin suodatin 06 0,15 0,20 0,30 0, tai ,20 0,30 0,45 0, tai ,26 0,36 0,55 0, tai 8 numero suuttimessa ,30 0,40 0,70 0, tai ,40 0,50 1,00 0, Ainesuuttimen viitenumeron saat korvaamalla x-merkit suuttimen numerolla 134.5XX.XXX-sarjaan Esim. suuttimen , viitenumero on: Ilma- ja ainesuuttimet, neulat ja huoltosarjat KMC 3-pistoolille Pistooli- Ilmasuutin Ainesuutin Neula Huoltotyyppi Tyyppi Ilman tuotto Koko Materiaalin sarjan (mm) tuotto viitenumero K cm 3 /mn K cm 3 /mn K cm 3 /mn KMC 3 KX55 8 Nm 3 /h - 2 bar K cm 3 /mn K cm 3 /mn K cm 3 /mn K cm 3 /mn Vakiona pistoolissa

7 SÄHKÖSTATIIKKARUISKUTUS Ilma- ja aineletkut KMX 3 ja KMC 3 -pistooleille Letku Vastus Liitin 5 m 10 m Aineletku yli 5 MΩ.cm F1/2 JIC F1/2 JIC MΩ.cm spécial K3 (1) F1/2 JIC Ilmaletku - F14 x 125 F14 x (1) suoraan pistooliin kiinni AIRMIX -statiikkalaitteistot 88 Pumppu : Flowmax 17A KMX3 pistooli : A F Seinämalli, pumppu m letkusto, STD 9 boxi Vesistatiikka, Pumppu 150 seinämalli, m letkusto, STD 9 boxi +eristyskupla Muutossarjat Mikä tahansa pistooli (KMP, KMP VLP, KMV, KMX, KMC) on mahdollista muuntaa toisenlaiseksi (esim. KMC - KMX) asentamalla muutossarjan pistooliin. Sarja : KMP 3 (ainesuutin 1,2) KMP VLP (ainesuutin 1,2) KMV 3 (KMV-ilmasuutin) KMX 3 (ainesuutin ) KMC 3 (ainesuutin K30) Virtalähde STD 9-statiikkaboxi STD 9 virtalähde muuntaa vaihtovirran tasavirraksi. Säädettävissä 3 V ja 12 V. Sisään rakennettu turvajärjestelmä takaa pistoolin turvallisen säädön. Virtalähteen katkaisija kytkee jännitteen kun pistoolin liipaisin käytetään ja hajotusilma virtaa. Statiikkaboxi on standardien mukainen, luokitus IP54. STD 9 statiikkaboxi - virtakytkimellä (käsikäyttöisille pistooleille) Kremlinin vinkki Taataksesi sähköstaattisen kentän molempien, sekä kappaleen että käyttäjän tulee olla maadoitettu estääksesi jännitepiikkien kasaantumista. Pistoolin hiilitäytteinen hartsikahva on maadoitettu. Nämä ominaisuudet takaavat käyttäjän turvallisuuden. Käsiteltävä kappale tulisi asettaa maadoitetun metallisen tuen päälle.

8 Erikoispistoolit räjähdysalttiisiin työtiloihin Soveltuu materiaaleille, joilla alhainen syttymispiste Käytettäväksi 1. luokan räjähdysalttiilla alueella INERIX 98 D 5058X-sopimus Eurooppalaisten normien kelpoisuus: EN50014-EN 50019, EN 50028, EN Normit ehdot: ei syttymisvaaraa räjähdysalttiilla alueilla, iskun, kemikaalien ja kuuman kestävä Pistooli- Viuhkan Vastus Aineputki Aineliitin tyyppi muoto KMP 3 EX yli 5 MΩ.cm 0,15 m M 14 x KMV 3 EX KMX 3 EX KMC 3 EX yli 5 MΩ.cm 0,15 m M 14 x yli 5 MΩ.cm 0,15 m M 1/2 JIC yli 5 MΩ.cm 0,15 m M 1/2 JIC Eristyskupla vesiohenteisille materiaaleille Helpoin tapa siirtyä ohennepohjaisista sähköstaattisiin vesipohjaisiin Luotettavin markkinoilla oleva vesipohjainen eristyssysteemi Täyttöastia helppo asentaa Turvallinen käyttäjälle. Jos haluat asennuksen täydellisenä, tutki aikaisempia sivuja tai/ja ota yhteyttä jälleenmyyjääsi Ilmaletku: Ø 6mm pituus 10m Ilmaletku: Ø 6mm pituus 5m Eristyskupla STD 9B (110V/220V) statiikkaboxi kuplalle Kysy täydellisistä vesistatiikkalaitteistoista lisää. (019) 7421.

9 SÄHKÖSTATIIKKARUISKUTUS Lisävarusteet Resistanssimittari Mukana anturi ja akku Materiaalin resistanssi näytetään LED-asteikolla Resistanssimittari Pistoolin suoja Tärkeä ruiskutuksen aikana, suojaa pistoolin täydellisesti 90 Pistoolin suoja, 10 kpl pakkaus Letkuston suoja Suojaa letkuston ja kaapelit, taaten niille pidempää käyttöikää ja säilyttää juostavuuden Letkuston suojamuovi (10 m) (1) (2) Letkusuodattimet Mahtuu pistoolin kahvan pohjaan tai letkun väliin Suodattimen no. Suodattimen koko Suuttimen koko micron Mesh (5 kpl/pakkaus) Asennus Maksimipaine Kierre bar sisääntulo ulostulo 2 letkun välille: M1/2 JIC M1/2 JIC (1) ruostumaton 200 bar Pistoolin letkusuodatin kahvaan: (2) M1/2 JIC F1/2 JIC Jatkokaapeli, matalajännite Jatkokaapeli, 5 m Jatkokaapeli, 10 m Jatkokaapeli, 15 m Jatkokaapeli, 25 m

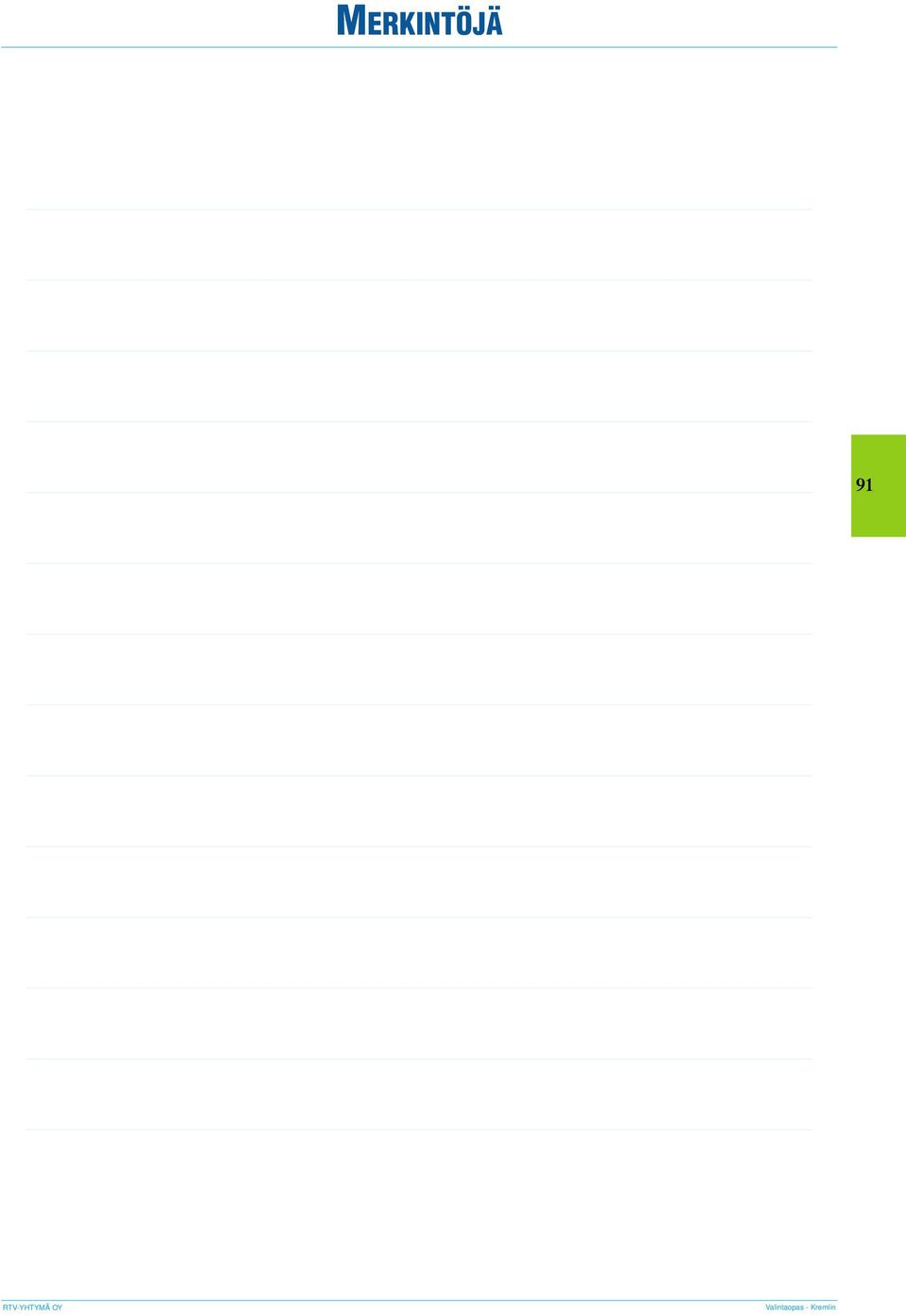

10 MERKINTÖJÄ 91
