1 Tehdasautomaatioratkaisut

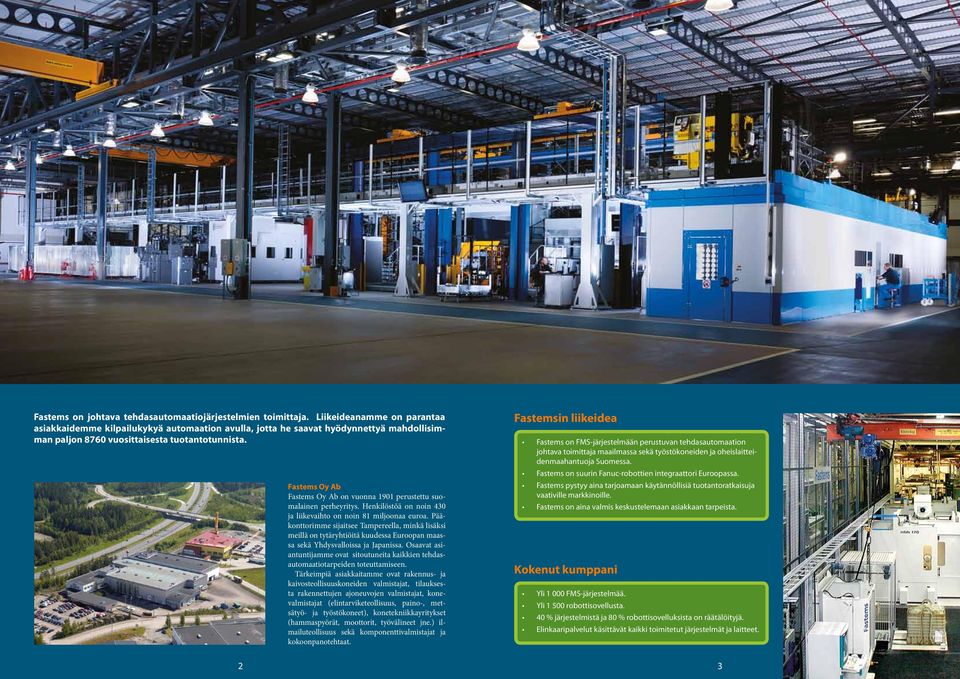

2 Osaava ja luotettu tehdasautomaation toimittaja Fastems on johtava tehdasautomaatiojärjestelmien toimittaja. Liikeideanamme on parantaa asiakkaidemme kilpailukykyä automaation avulla, jotta he saavat hyödynnettyä mahdollisimman paljon 8760 vuosittaisesta tuotantotunnista. Fastems Oy Ab Fastems Oy Ab on vuonna 1901 perustettu suomalainen perheyritys. Henkilöstöä on noin 430 ja liikevaihto on noin 81 miljoonaa euroa. Pääkonttorimme sijaitsee Tampereella, minkä lisäksi meillä on tytäryhtiöitä kuudessa Euroopan maassa sekä Yhdysvalloissa ja Japanissa. Osaavat asiantuntijamme ovat sitoutuneita kaikkien tehdasautomaatiotarpeiden toteuttamiseen. Tärkeimpiä asiakkaitamme ovat rakennus- ja kaivosteollisuuskoneiden valmistajat, tilauksesta rakennettujen ajoneuvojen valmistajat, konevalmistajat (elintarviketeollisuus, paino-, metsätyö- ja työstökoneet), konetekniikkayritykset (hammaspyörät, moottorit, työvälineet jne.) ilmailuteollisuus sekä komponenttivalmistajat ja kokoonpanotehtaat. Fastemsin liikeidea Fastems on FMS-järjestelmään perustuvan tehdasautomaation johtava toimittaja maailmassa sekä työstökoneiden ja oheislaitteidenmaahantuoja Suomessa. Fastems on suurin Fanuc-robottien integraattori Euroopassa. Fastems pystyy aina tarjoamaan käytännöllisiä tuotantoratkaisuja vaativille markkinoille. Fastems on aina valmis keskustelemaan asiakkaan tarpeista. Kokenut kumppani Yli FMS-järjestelmää. Yli robottisovellusta. 40 % järjestelmistä ja 80 % robottisovelluksista on räätälöityjä. Elinkaaripalvelut käsittävät kaikki toimitetut järjestelmät ja laitteet. 2 3

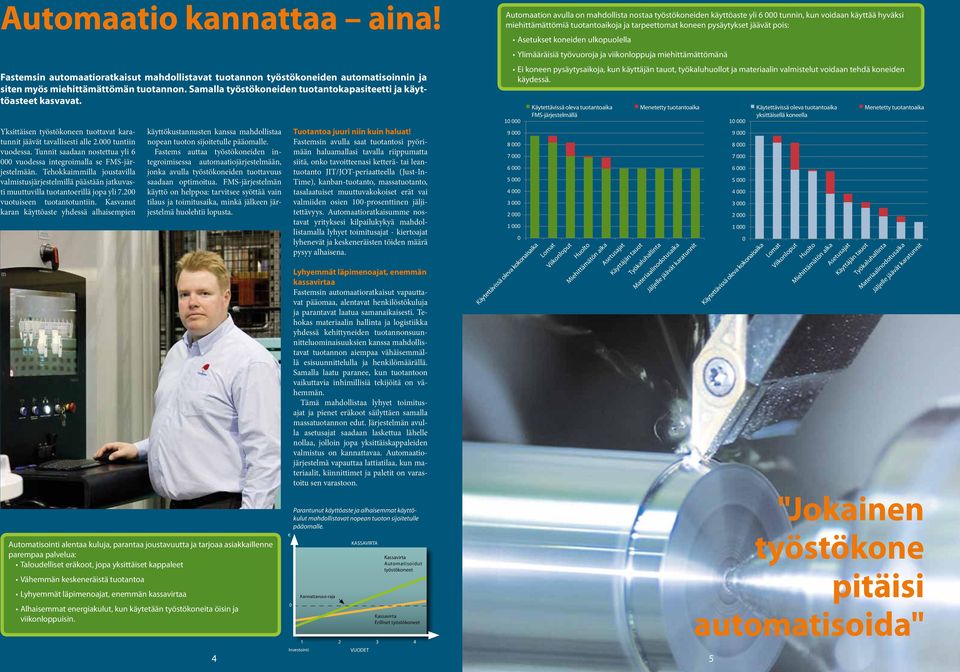

3 Automaatio kannattaa aina! Fastemsin automaatioratkaisut mahdollistavat tuotannon työstökoneiden automatisoinnin ja siten myös miehittämättömän tuotannon. Samalla työstökoneiden tuotantokapasiteetti ja käyttöasteet kasvavat. Yksittäisen työstökoneen tuottavat karatunnit jäävät tavallisesti alle tuntiin vuodessa. Tunnit saadaan nostettua yli vuodessa integroimalla se FMS-järjestelmään. Tehokkaimmilla joustavilla valmistusjärjestelmillä päästään jatkuvasti muuttuvilla tuotantoerillä jopa yli vuotuiseen tuotantotuntiin. Kasvanut karan käyttöaste yhdessä alhaisempien käyttökustannusten kanssa mahdollistaa nopean tuoton sijoitetulle pääomalle. Fastems auttaa työstökoneiden integroimisessa automaatiojärjestelmään, jonka avulla työstökoneiden tuottavuus saadaan optimoitua. FMS-järjestelmän käyttö on helppoa: tarvitsee syöttää vain tilaus ja toimitusaika, minkä jälkeen järjestelmä huolehtii lopusta. Tuotantoa juuri niin kuin haluat! Fastemsin avulla saat tuotantosi pyörimään haluamallasi tavalla riippumatta siitä, onko tavoitteenasi ketterä- tai leantuotanto JIT/JOT-periaatteella (Just-In- Time), kanban-tuotanto, massatuotanto, tasalaatuiset muuttuvakokoiset erät vai valmiiden osien 100-prosenttinen jäljitettävyys. Automaatioratkaisumme nostavat yrityksesi kilpailukykyä mahdollistamalla lyhyet toimitusajat - kiertoajat lyhenevät ja keskeneräisten töiden määrä pysyy alhaisena. Lyhyemmät läpimenoajat, enemmän kassavirtaa Fastemsin automaatioratkaisut vapauttavat pääomaa, alentavat henkilöstökuluja ja parantavat laatua samanaikaisesti. Tehokas materiaalin hallinta ja logistiikka yhdessä kehittyneiden tuotannonsuunnitteluominaisuuksien kanssa mahdollistavat tuotannon aiempaa vähäisemmällä esisuunnittelulla ja henkilömäärällä. Samalla laatu paranee, kun tuotantoon vaikuttavia inhimillisiä tekijöitä on vähemmän. Tämä mahdollistaa lyhyet toimitusajat ja pienet eräkoot säilyttäen samalla massatuotannon edut. Järjestelmän avulla asetusajat saadaan laskettua lähelle nollaa, jolloin jopa yksittäiskappaleiden valmistus on kannattavaa. Automaatiojärjestelmä vapauttaa lattiatilaa, kun materiaalit, kiinnittimet ja paletit on varastoitu sen varastoon. Automaation avulla on mahdollista nostaa työstökoneiden käyttöaste yli tunnin, kun voidaan käyttää hyväksi miehittämättömiä tuotantoaikoja ja tarpeettomat koneen pysäytykset jäävät pois: Asetukset koneiden ulkopuolella Ylimääräisiä työvuoroja ja viikonloppuja miehittämättömänä Ei koneen pysäytysaikoja, kun käyttäjän tauot, työkaluhuollot ja materiaalin valmistelut voidaan tehdä koneiden käydessä. Available Käytettävissä production oleva time tuotantoaika on FMS machine FMS-järjestelmällä Menetetty Lost production tuotantoaika time Käytettävissä oleva kokonaisaika Lomat Viikonloput Huolto Miehittämätön aika Asetusajat Käyttäjän tauot Työkaluhallinta Materiaalinodotusaika Jäljelle jäävät karatunnit Available Käytettävissä production oleva time on tuotantoaika stand alone machine yksittäisellä koneella Menetetty Lost production tuotantoaika time Käytettävissä oleva kokonaisaika Lomat Viikonloput Huolto Miehittämätön aika Asetusajat Käyttäjän tauot Työkaluhallinta Materiaalinodotusaika Jäljelle jäävät karatunnit Automatisointi alentaa kuluja, parantaa joustavuutta ja tarjoaa asiakkaillenne parempaa palvelua: Taloudelliset eräkoot, jopa yksittäiset kappaleet Vähemmän keskeneräistä tuotantoa Lyhyemmät läpimenoajat, enemmän kassavirtaa Alhaisemmat energiakulut, kun käytetään työstökoneita öisin ja viikonloppuisin. 0 Parantunut käyttöaste ja alhaisemmat käyttökulut mahdollistavat nopean tuoton sijoitetulle pääomalle. Kannattavuus-raja KASSAVIRTA Kassavirta Automatisoidut työstökoneet Kassavirta Erilliset työstökoneet Investointi VUODET 4 5 "Jokainen työstökone pitäisi automatisoida"

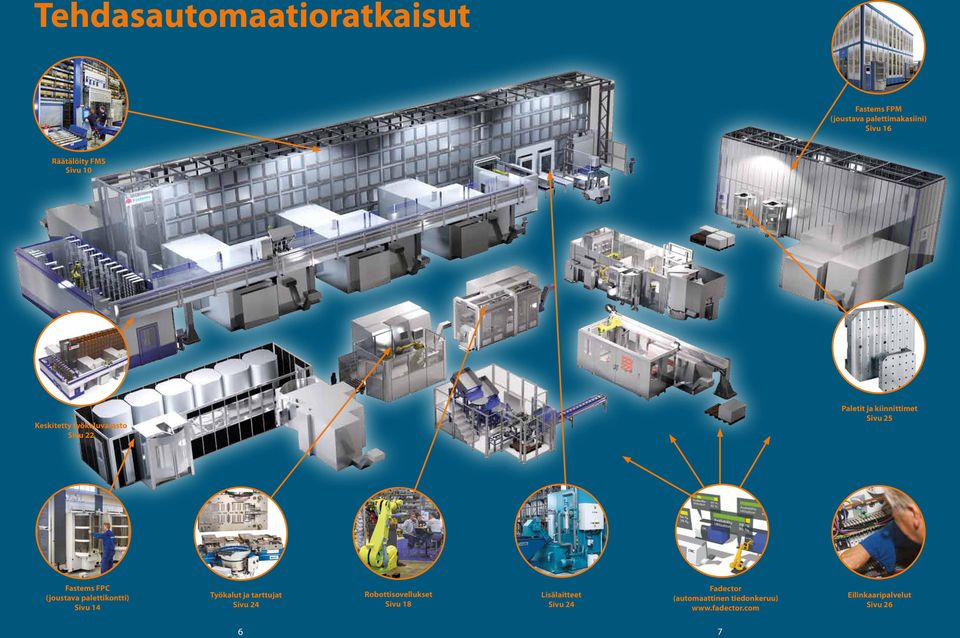

4 Tehdasautomaatioratkaisut Fastems FPM (joustava palettimakasiini) Sivu 16 Räätälöity FMS Sivu 10 Keskitetty työkaluvarasto Sivu 22 Paletit ja kiinnittimet Sivu 25 Fastems FPC (joustava palettikontti) Sivu 14 Työkalut ja tarttujat Sivu 24 Robottisovellukset Sivu 18 Lisälaitteet Sivu 24 Fadector (automaattinen tiedonkeruu) Eilinkaaripalvelut Sivu

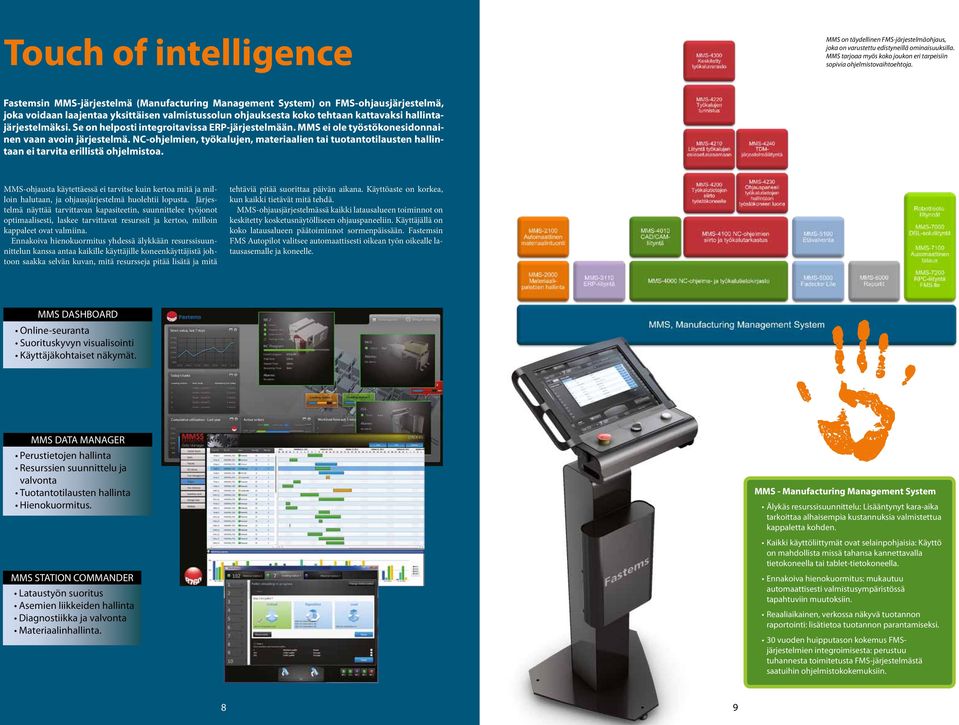

5 Touch of intelligence MMS on täydellinen FMS-järjestelmäohjaus, joka on varustettu edistyneillä ominaisuuksilla. MMS tarjoaa myös koko joukon eri tarpeisiin sopivia ohjelmistovaihtoehtoja. Fastemsin MMS-järjestelmä (Manufacturing Management System) on FMS-ohjausjärjestelmä, joka voidaan laajentaa yksittäisen valmistussolun ohjauksesta koko tehtaan kattavaksi hallintajärjestelmäksi. Se on helposti integroitavissa ERP-järjestelmään. MMS ei ole työstökonesidonnainen vaan avoin järjestelmä. NC-ohjelmien, työkalujen, materiaalien tai tuotantotilausten hallintaan ei tarvita erillistä ohjelmistoa. MMS-ohjausta käytettäessä ei tarvitse kuin kertoa mitä ja milloin halutaan, ja ohjausjärjestelmä huolehtii lopusta. Järjestelmä näyttää tarvittavan kapasiteetin, suunnittelee työjonot optimaalisesti, laskee tarvittavat resurssit ja kertoo, milloin kappaleet ovat valmiina. Ennakoiva hienokuormitus yhdessä älykkään resurssisuunnittelun kanssa antaa kaikille käyttäjille koneenkäyttäjistä johtoon saakka selvän kuvan, mitä resursseja pitää lisätä ja mitä tehtäviä pitää suorittaa päivän aikana. Käyttöaste on korkea, kun kaikki tietävät mitä tehdä. MMS-ohjausjärjestelmässä kaikki latausalueen toiminnot on keskitetty kosketusnäytölliseen ohjauspaneeliin. Käyttäjällä on koko latausalueen päätoiminnot sormenpäissään. Fastemsin FMS Autopilot valitsee automaattisesti oikean työn oikealle latausasemalle ja koneelle. MMS DASHBOARD Online-seuranta Suorituskyvyn visualisointi Käyttäjäkohtaiset näkymät. MMS DATA MANAGER Perustietojen hallinta Resurssien suunnittelu ja valvonta Tuotantotilausten hallinta Hienokuormitus. MMS STATION COMMANDER Lataustyön suoritus Asemien liikkeiden hallinta Diagnostiikka ja valvonta Materiaalinhallinta. MMS - Manufacturing Management System Älykäs resurssisuunnittelu: Lisääntynyt kara-aika tarkoittaa alhaisempia kustannuksia valmistettua kappaletta kohden. Kaikki käyttöliittymät ovat selainpohjaisia: Käyttö on mahdollista missä tahansa kannettavalla tietokoneella tai tablet-tietokoneella. Ennakoiva hienokuormitus: mukautuu automaattisesti valmistusympäristössä tapahtuviin muutoksiin. Reaaliaikainen, verkossa näkyvä tuotannon raportointi: lisätietoa tuotannon parantamiseksi. 30 vuoden huipputason kokemus FMSjärjestelmien integroimisesta: perustuu tuhannesta toimitetusta FMS-järjestelmästä saatuihin ohjelmistokokemuksiin. 8 9

6 Maksimaalista joustavuutta Fastemsin monitasojärjestelmät räätälöidään asiakkaan tarpeita vastaaviksi modulaaristen rakenteiden avulla. Ratkaisut vaihtelevat yksittäisestä työstökonesolusta koko tehtaan kattaviin järjestelmiin, jotka sisältävät useampia työstökoneita ja kaikki tuotantoresurssit. Pitkän kokemuksen, vakiomoduulien ja satojen toimitettujen järjestelmien ansiosta Fastems pystyy takaamaan hyvän saatavuuden. Fastemsin monitasojärjestelmä (MLS) on monipuolinen FMS-järjestelmä, joka on saatavissa monenlaisina kokoonpanoina. Vaihtoehtoja on yksittäisen työstökoneen FMS-järjestelmästä monimutkaiseen järjestelmään, johon kuuluu erimerkkisiä ja -mallisia työstökoneita, materiaalinhallintaa, integroituja robottisoluja, varastotoimintoja jne. Kaikki kokoonpanot ovat helposti laajennettavissa ja muokattavissa tarpeen mukaan. MLS-järjestelmässä on suuri varastointikapasiteetti, ja se tarvitsee vain vähän lattiatilaa. Tämän ansiosta tuottavuutta voi kannattavasti lisätä ja tarpeen mukaan kasvattaa FMS-järjestelmää, jotta tuotantotavoitteet saavutetaan. Fastems MLS, tarpeiden mukaan räätälöitynä: Käytettävissä oleva tila hyödynnetään optimaalisesti. Useita palettikokoja voidaan käyttää yhdessä järjestelmässä. Kuormalavat on mahdollista sisällyttää samaan järjestelmään. Järjestelmään voidaan integroida monia lisälaitteita, kuten pesukoneita sekä robotti- ja mittaussoluja. Erityisvaatimusten toteuttaminen onnistuu testattujen vakiomoduulien avulla. Järjestelmälle on taattu hyvä käytettävyys. FMS-ohjausjärjestelmä samalta toimittajalta. MLS-LD MLS-MD MLS-MDR MLS-XMD MLS-HD MLS-XHD MLS-UD MLS-UHD MLS-UXD MLS (erikois) Nimelliskuorma (kg) räätälöity Paletin koko, tyypillisesti (mm) 500 x x x x / x / x jopa erikois Kuormauslaite suunnikastarttuja teleskooppihaarukat kääntöpöytä teleskooppihaarukat rullalaite räätälöity lineaarijohteilla olevilla jäykillä haarukoilla Kuormalavat samassa järjestelmässä lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste Kuormalavan koko, tyypillisesti (mm) 800 x x x x räätälöity Integroitavien työstökoneiden määrä rajoittamaton Palettipaikkojen määrä rajoittamaton 10 11

7 MLS-moduulit - kokemus, joka kestää Fastemsin hyllystöhhissit on suunniteltu erityisesti FMS-järjestelmää varten. Eri kokojen ja laajan kuormauslaitevalikoiman ansiosta hinta-suorituskykysuhde on optimaalinen jokaiselle kuormakoolle. Vahva kaksoismastorakenne ja kaksipistetuki mahdollistavat suuren nopeuden ja käytettävyyden mahdollisimman vähäisellä huollolla. Fastemsilla on laaja valikoima FMS-latausasemia, joista löytyy aina kaikkein tehokkaimmat ja ergonomisimmat ratkaisut konepalettien lataukseen ja purkuun. Paletin ja kuorman koosta riippuen kuormaa voidaan siirtää, laskea, pyörittää ja/tai kallistaa, jotta työkappaleelle olisi mahdollisimman helppo päästä. Jos se ei riitä, latausalueelle voidaan viedä siirrettäviä tai kiinteitä työtasoja. Latausasemiin voidaan myös integroida alipaine- tai hydraulinen kiinnitysjärjestelmä, joko käsikäyttöisellä hydrauliyksiköllä tai täysin automaattisena. Fastemsilla on FMS-hyllystöhissejä erilaisilla kuormauslaitteilla. Suunnikastarttuja on kustannustehokas ratkaisu pienille kuormille. DMC-MDR-hyllystöhissin kääntöpöydän haarukat ovat optimaalinen ratkaisu yksittäisen paletin käsittelyyn. Teleskooppihaarukat tarjoavat varsinkin lisävarusteena saatavaa haarukoiden etäisyydensäätökoneistoa käytettäessä monikäyttöisen ratkaisun eri työstökonevalmistajien konepalettien ja jopa kuormalavojen ja ristikkohäkkien käsittelyyn yhdessä järjestelmässä. Räätälöidyt hyllystöhissit pystyvät käsittelemään yli 25 tonnia painavia kuormia ja jopa 20 metriä pitkiä paletteja. Ota yhtes Fastemsin FMS-myyntiin, olipa haasteesi millainen tahansa. Materiaaliasemat pystyvät käsittelemään puisia ja metallisia kuormalavoja, ristikkohäkkejä sekä asiakaskohtaisia kuormia sekä vakio- että erikoiskokoisina. LSF (flushproof) Käsikäyttöinen, indeksoitava pyörivä palettipöytä. Palettien koot 630 x 630 mm asti. LSC (compact) Käsikäyttöinen, indeksoitava pyörivä palettipöytä. Palettien koot 630 x 630 mm asti. LSM Vaakasuora siirtoliike sekä indeksoitava pyörivä palettipöytä. Palettien koot tavallisesti alkaen 500 x 500 mm. MSP Paikoitustapeilla varustettu nelipyöräinen vaunu. Vaunu voidaan siirtää vapaasti sinne, missä materiaalia tarvitaan. Ihanteellinen asennukseen tai materiaalin keräykseen. MSB Vaakasuora siirtoliike. Suunniteltu käytettäväksi latausaseman parina erikoiskokoisille paleteille. MSC/IOC (conveyor) Moottorikäyttöinen rullakuljetin tai ketjukuljetin. Ihanteellinen ratkaisu automaattiseen materiaalin toimittamiseen tai syöttökuljettimeksi. LST (tilting) Vaakasuora siirtoliike, paletin kallistus sekä indeksoitava pyörivä palettipöytä. Palettien koot tavallisesti alkaen 500 x 500 mm. LSL (lifting) Yhdistetty vaaka- ja pystysuora siirtoliike sekä indeksoitava pyörivä palettipöytä. Palettien koot tavallisesti alkaen 800 x 800 mm

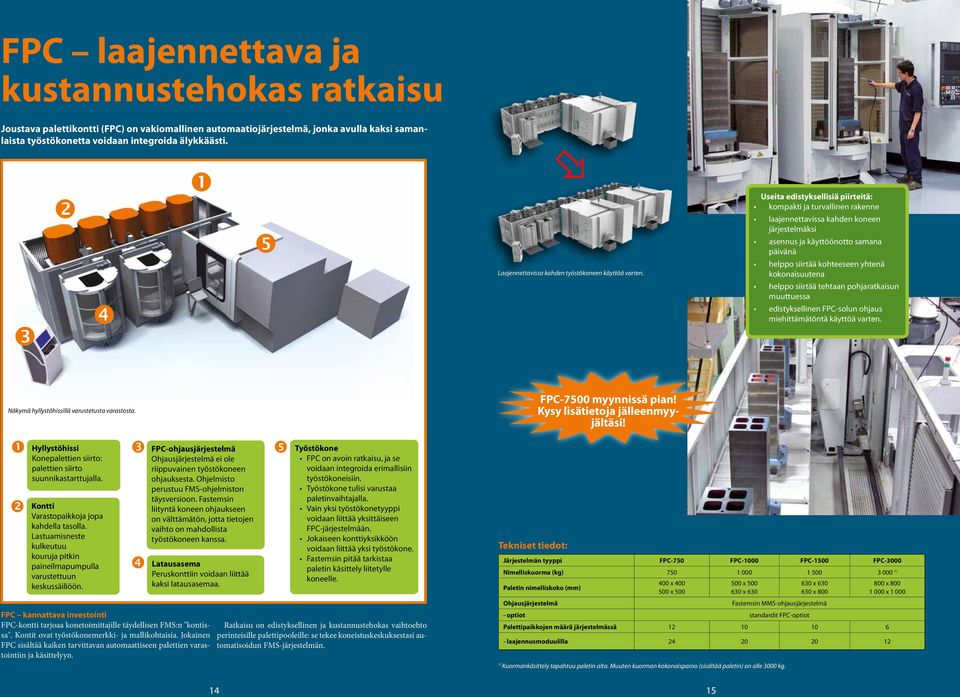

8 FPC laajennettava ja kustannustehokas ratkaisu Joustava palettikontti (FPC) on vakiomallinen automaatiojärjestelmä, jonka avulla kaksi samanlaista työstökonetta voidaan integroida älykkäästi. Useita edistyksellisiä piirteitä: kompakti ja turvallinen rakenne laajennettavissa kahden koneen järjestelmäksi asennus ja käyttöönotto samana päivänä Laajennettavissa kahden työstökoneen käyttöä varten. helppo siirtää kohteeseen yhtenä kokonaisuutena helppo siirtää tehtaan pohjaratkaisun muuttuessa edistyksellinen FPC-solun ohjaus miehittämätöntä käyttöä varten. Näkymä hyllystöhissillä varustetusta varastosta. Hyllystöhissi Konepalettien siirto: palettien siirto suunnikastarttujalla. Kontti Varastopaikkoja jopa kahdella tasolla. Lastuamisneste kulkeutuu kouruja pitkin paineilmapumpulla varustettuun keskussäiliöön. FPC-ohjausjärjestelmä Ohjausjärjestelmä ei ole riippuvainen työstökoneen ohjauksesta. Ohjelmisto perustuu FMS-ohjelmiston täysversioon. Fastemsin liityntä koneen ohjaukseen on välttämätön, jotta tietojen vaihto on mahdollista työstökoneen kanssa. Latausasema Peruskonttiin voidaan liittää kaksi latausasemaa. FPC kannattava investointi FPC-kontti tarjoaa konetoimittajille täydellisen FMS:n "kontissa". Kontit ovat työstökonemerkki- ja mallikohtaisia. Jokainen FPC sisältää kaiken tarvittavan automaattiseen palettien varastointiin ja käsittelyyn. Työstökone FPC on avoin ratkaisu, ja se voidaan integroida erimallisiin työstökoneisiin. Työstökone tulisi varustaa paletinvaihtajalla. Vain yksi työstökonetyyppi voidaan liittää yksittäiseen FPC-järjestelmään. Jokaiseen konttiyksikköön voidaan liittää yksi työstökone. Fastemsin pitää tarkistaa paletin käsittely liitetylle koneelle. Ratkaisu on edistyksellinen ja kustannustehokas vaihtoehto perinteisille palettipooleille: se tekee koneistuskeskuksestasi automatisoidun FMS-järjestelmän. Tekniset tiedot: FPC-7500 myynnissä pian! Kysy lisätietoja jälleenmyyjältäsi! Järjestelmän tyyppi FPC-750 FPC-1000 FPC-1500 FPC-3000 Nimelliskuorma (kg) ) Paletin nimelliskoko (mm) 400 x x x x 630 1) Kuormankäsittely tapahtuu paletin alta. Muuten kuorman kokonaispaino (sisältää paletin) on alle 3000 kg. 630 x x x x Ohjausjärjestelmä Fastemsin MMS-ohjausjärjestelmä - optiot standardit FPC-optiot Palettipaikkojen määrä järjestelmässä laajennusmoduulilla

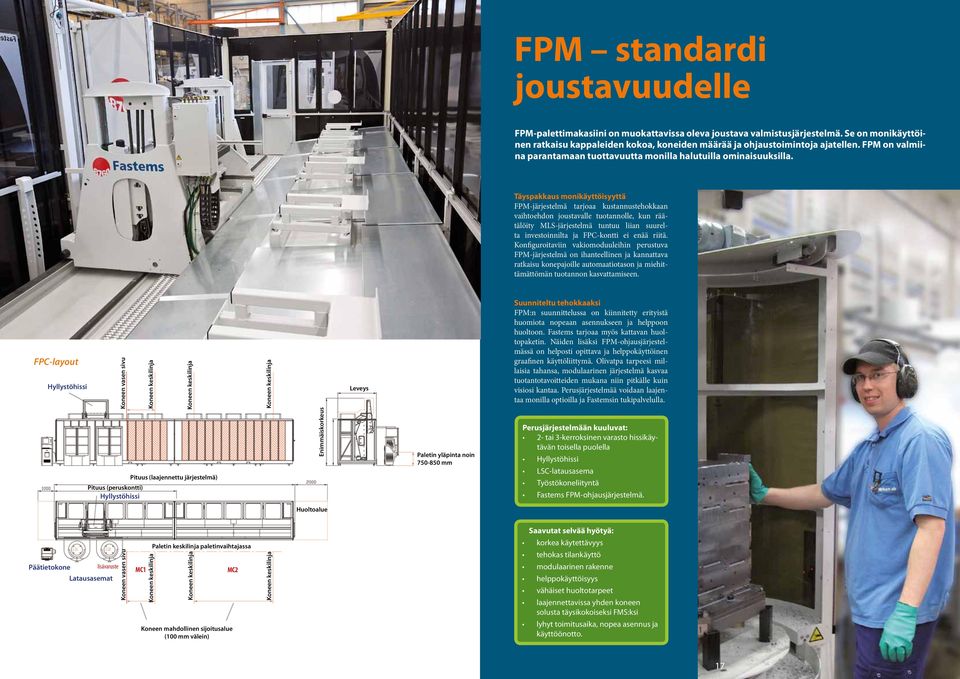

9 FPM standardi joustavuudelle FPM-palettimakasiini on muokattavissa oleva joustava valmistusjärjestelmä. Se on monikäyttöinen ratkaisu kappaleiden kokoa, koneiden määrää ja ohjaustoimintoja ajatellen. FPM on valmiina parantamaan tuottavuutta monilla halutuilla ominaisuuksilla. Täyspakkaus monikäyttöisyyttä FPM-järjestelmä tarjoaa kustannustehokkaan vaihtoehdon joustavalle tuotannolle, kun räätälöity MLS-järjestelmä tuntuu liian suurelta investoinnilta ja FPC-kontti ei enää riitä. Konfiguroitaviin vakiomoduuleihin perustuva FPM-järjestelmä on ihanteellinen ja kannattava ratkaisu konepajoille automaatiotason ja miehittämättömän tuotannon kasvattamiseen. FPC-layout Hyllystöhissi Koneen vasen sivu Koneen keskilinja Koneen keskilinja Pituus (laajennettu järjestelmä) Pituus (peruskontti) Hyllystöhissi Koneen keskilinja Enimmäiskorkeus Leveys Paletin yläpinta noin mm Suunniteltu tehokkaaksi FPM:n suunnittelussa on kiinnitetty erityistä huomiota nopeaan asennukseen ja helppoon huoltoon. Fastems tarjoaa myös kattavan huoltopaketin. Näiden lisäksi FPM-ohjausjärjestelmässä on helposti opittava ja helppokäyttöinen graafinen käyttöliittymä. Olivatpa tarpeesi millaisia tahansa, modulaarinen järjestelmä kasvaa tuotantotavoitteiden mukana niin pitkälle kuin visiosi kantaa. Perusjärjestelmää voidaan laajentaa monilla optioilla ja Fastemsin tukipalvelulla. Perusjärjestelmään kuuluvat: 2- tai 3-kerroksinen varasto hissikäytävän toisella puolella Hyllystöhissi LSC-latausasema Työstökoneliityntä Fastems FPM-ohjausjärjestelmä. Huoltoalue Saavutat selvää hyötyä: Päätietokone lisävaruste Latausasemat Koneen vasen sivu MC1 Koneen keskilinja Paletin keskilinja paletinvaihtajassa Koneen keskilinja MC2 Koneen keskilinja korkea käytettävyys tehokas tilankäyttö modulaarinen rakenne helppokäyttöisyys vähäiset huoltotarpeet laajennettavissa yhden koneen solusta täysikokoiseksi FMS:ksi Koneen mahdollinen sijoitusalue (100 mm välein) lyhyt toimitusaika, nopea asennus ja käyttöönotto

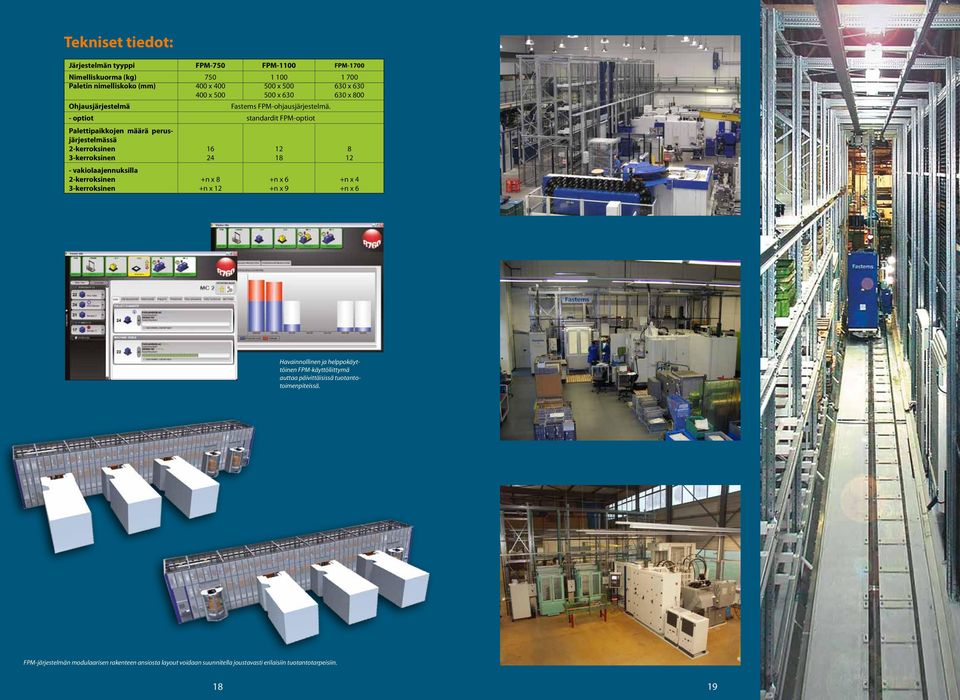

10 Tekniset tiedot: Järjestelmän tyyppi FPM-750 FPM-1100 FPM-1700 Nimelliskuorma (kg) Paletin nimelliskoko (mm) 400 x x x x x x 800 Ohjausjärjestelmä Fastems FPM-ohjausjärjestelmä. - optiot standardit FPM-optiot Palettipaikkojen määrä perusjärjestelmässä 2-kerroksinen 3-kerroksinen - vakiolaajennuksilla 2-kerroksinen 3-kerroksinen n x 8 +n x n x 6 +n x n x 4 +n x 6 Havainnollinen ja helppokäyttöinen FPM-käyttöliittymä auttaa päivittäisissä tuotantotoimenpiteissä. FPM-järjestelmän modulaarisen rakenteen ansiosta layout voidaan suunnitella joustavasti erilaisiin tuotantotarpeisiin

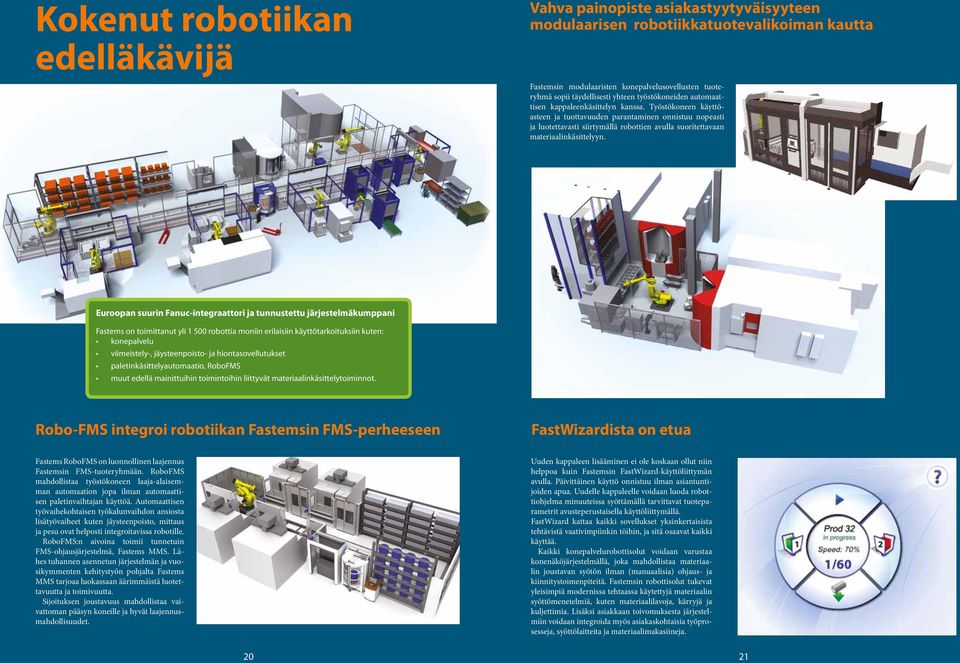

11 Kokenut robotiikan edelläkävijä Vahva painopiste asiakastyytyväisyyteen modulaarisen robotiikkatuotevalikoiman kautta Fastemsin modulaaristen konepalvelusovellusten tuoteryhmä sopii täydellisesti yhteen työstökoneiden automaattisen kappaleenkäsittelyn kanssa. Työstökoneen käyttöasteen ja tuottavuuden parantaminen onnistuu nopeasti ja luotettavasti siirtymällä robottien avulla suoritettavaan materiaalinkäsittelyyn. Euroopan suurin Fanuc-integraattori ja tunnustettu järjestelmäkumppani Fastems on toimittanut yli robottia moniin erilaisiin käyttötarkoituksiin kuten: konepalvelu viimeistely-, jäysteenpoisto- ja hiontasovellutukset paletinkäsittelyautomaatio, RoboFMS muut edellä mainittuihin toimintoihin liittyvät materiaalinkäsittelytoiminnot. Robo-FMS integroi robotiikan Fastemsin FMS-perheeseen FastWizardista on etua Fastems RoboFMS on luonnollinen laajennus Fastemsin FMS-tuoteryhmään. RoboFMS mahdollistaa työstökoneen laaja-alaisemman automaation jopa ilman automaattisen paletinvaihtajan käyttöä. Automaattisen työvaihekohtaisen työkalunvaihdon ansiosta lisätyövaiheet kuten jäysteenpoisto, mittaus ja pesu ovat helposti integroitavissa robotille. RoboFMS:n aivoina toimii tunnetuin FMS-ohjausjärjestelmä, Fastems MMS. Lähes tuhannen asennetun järjestelmän ja vuosikymmenten kehitystyön pohjalta Fastems MMS tarjoaa luokassaan äärimmäistä luotettavuutta ja toimivuutta. Sijoituksen joustavuus mahdollistaa vaivattoman pääsyn koneille ja hyvät laajennusmahdollisuudet. Uuden kappaleen lisääminen ei ole koskaan ollut niin helppoa kuin Fastemsin FastWizard-käyttöliittymän avulla. Päivittäinen käyttö onnistuu ilman asiantuntijoiden apua. Uudelle kappaleelle voidaan luoda robottiohjelma minuuteissa syöttämällä tarvittavat tuoteparametrit avusteperustaisella käyttöliittymällä. FastWizard kattaa kaikki sovellukset yksinkertaisista tehtävistä vaativimpiinkin töihin, ja sitä osaavat kaikki käyttää. Kaikki konepalvelurobottisolut voidaan varustaa konenäköjärjestelmällä, joka mahdollistaa materiaalin joustavan syötön ilman (manuaalisia) ohjaus- ja kiinnitystoimenpiteitä. Fastemsin robottisolut tukevat yleisimpiä modernissa tehtaassa käytettyjä materiaalin syöttömenetelmiä, kuten materiaalilavoja, kärryjä ja kuljettimia. Lisäksi asiakkaan toivomuksesta järjestelmiin voidaan integroida myös asiakaskohtaisia työprosesseja, syöttölaitteita ja materiaalimakasiineja

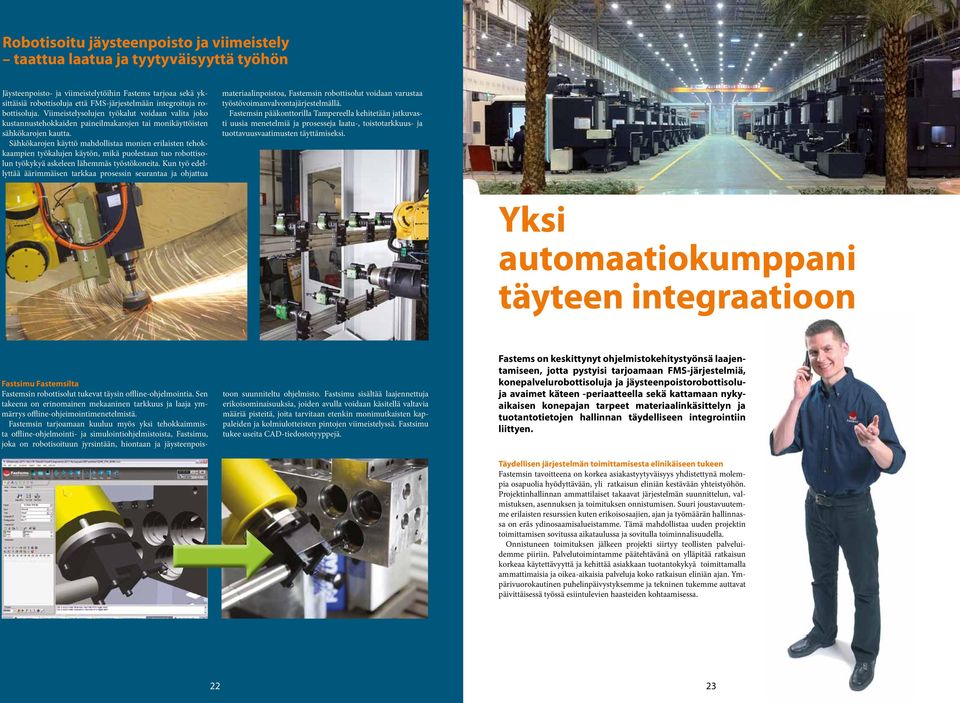

12 Robotisoitu jäysteenpoisto ja viimeistely taattua laatua ja tyytyväisyyttä työhön Jäysteenpoisto- ja viimeistelytöihin Fastems tarjoaa sekä yksittäisiä robottisoluja että FMS-järjestelmään integroituja robottisoluja. Viimeistelysolujen työkalut voidaan valita joko kustannustehokkaiden paineilmakarojen tai monikäyttöisten sähkökarojen kautta. Sähkökarojen käyttö mahdollistaa monien erilaisten tehokkaampien työkalujen käytön, mikä puolestaan tuo robottisolun työkykyä askeleen lähemmäs työstökoneita. Kun työ edellyttää äärimmäisen tarkkaa prosessin seurantaa ja ohjattua Fastsimu Fastemsilta Fastemsin robottisolut tukevat täysin offline-ohjelmointia. Sen takeena on erinomainen mekaaninen tarkkuus ja laaja ymmärrys offline-ohjeimointimenetelmistä. Fastemsin tarjoamaan kuuluu myös yksi tehokkaimmista offline-ohjelmointi- ja simulointiohjelmistoista, Fastsimu, joka on robotisoituun jyrsintään, hiontaan ja jäysteenpoismateriaalinpoistoa, Fastemsin robottisolut voidaan varustaa työstövoimanvalvontajärjestelmällä. Fastemsin pääkonttorilla Tampereella kehitetään jatkuvasti uusia menetelmiä ja prosesseja laatu-, toistotarkkuus- ja tuottavuusvaatimusten täyttämiseksi. Yksi automaatiokumppani täyteen integraatioon toon suunniteltu ohjelmisto. Fastsimu sisältää laajennettuja erikoisominaisuuksia, joiden avulla voidaan käsitellä valtavia määriä pisteitä, joita tarvitaan etenkin monimutkaisten kappaleiden ja kolmiulotteisten pintojen viimeistelyssä. Fastsimu tukee useita CAD-tiedostotyyppejä. Fastems on keskittynyt ohjelmistokehitystyönsä laajentamiseen, jotta pystyisi tarjoamaan FMS-järjestelmiä, konepalvelurobottisoluja ja jäysteenpoistorobottisoluja avaimet käteen -periaatteella sekä kattamaan nykyaikaisen konepajan tarpeet materiaalinkäsittelyn ja tuotantotietojen hallinnan täydelliseen integrointiin liittyen. Täydellisen järjestelmän toimittamisesta elinikäiseen tukeen Fastemsin tavoitteena on korkea asiakastyytyväisyys yhdistettynä molempia osapuolia hyödyttävään, yli ratkaisun eliniän kestävään yhteistyöhön. Projektinhallinnan ammattilaiset takaavat järjestelmän suunnittelun, valmistuksen, asennuksen ja toimituksen onnistumisen. Suuri joustavuutemme erilaisten resurssien kuten erikoisosaajien, ajan ja työmäärän hallinnassa on eräs ydinosaamisalueistamme. Tämä mahdollistaa uuden projektin toimittamisen sovitussa aikataulussa ja sovitulla toiminnalisuudella. Onnistuneen toimituksen jälkeen projekti siirtyy teollisten palveluidemme piiriin. Palvelutoimintamme päätehtävänä on ylläpitää ratkaisun korkeaa käytettävyyttä ja kehittää asiakkaan tuotantokykyä toimittamalla ammattimaisia ja oikea-aikaisia palveluja koko ratkaisun eliniän ajan. Ympärivuorokautinen puhelinpäivystyksemme ja tekninen tukemme auttavat päivittäisessä työssä esiintulevien haasteiden kohtaamisessa

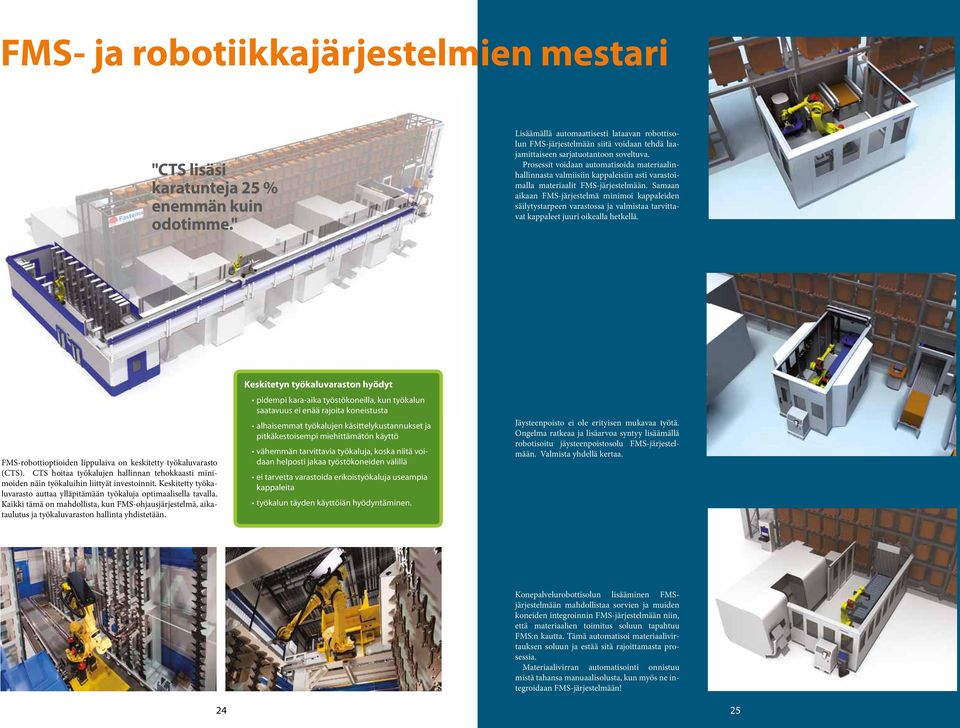

13 FMS- ja robotiikkajärjestelmien mestari "CTS lisäsi karatunteja 25 % enemmän kuin odotimme." Lisäämällä automaattisesti lataavan robottisolun FMS-järjestelmään siitä voidaan tehdä laajamittaiseen sarjatuotantoon soveltuva. Prosessit voidaan automatisoida materiaalinhallinnasta valmiisiin kappaleisiin asti varastoimalla materiaalit FMS-järjestelmään. Samaan aikaan FMS-järjestelmä minimoi kappaleiden säilytystarpeen varastossa ja valmistaa tarvittavat kappaleet juuri oikealla hetkellä. FMS-robottioptioiden lippulaiva on keskitetty työkaluvarasto (CTS). CTS hoitaa työkalujen hallinnan tehokkaasti minimoiden näin työkaluihin liittyät investoinnit. Keskitetty työkaluvarasto auttaa ylläpitämään työkaluja optimaalisella tavalla. Kaikki tämä on mahdollista, kun FMS-ohjausjärjestelmä, aikataulutus ja työkaluvaraston hallinta yhdistetään. Keskitetyn työkaluvaraston hyödyt pidempi kara-aika työstökoneilla, kun työkalun saatavuus ei enää rajoita koneistusta alhaisemmat työkalujen käsittelykustannukset ja pitkäkestoisempi miehittämätön käyttö vähemmän tarvittavia työkaluja, koska niitä voidaan helposti jakaa työstökoneiden välillä ei tarvetta varastoida erikoistyökaluja useampia kappaleita työkalun täyden käyttöiän hyödyntäminen. Jäysteenpoisto ei ole erityisen mukavaa työtä. Ongelma ratkeaa ja lisäarvoa syntyy lisäämällä robotisoitu jäysteenpoistosolu FMS-järjestelmään. Valmista yhdellä kertaa. Konepalvelurobottisolun lisääminen FMSjärjestelmään mahdollistaa sorvien ja muiden koneiden integroinnin FMS-järjestelmään niin, että materiaalien toimitus soluun tapahtuu FMS:n kautta. Tämä automatisoi materiaalivirtauksen soluun ja estää sitä rajoittamasta prosessia. Materiaalivirran automatisointi onnistuu mistä tahansa manuaalisolusta, kun myös ne integroidaan FMS-järjestelmään! 24 25

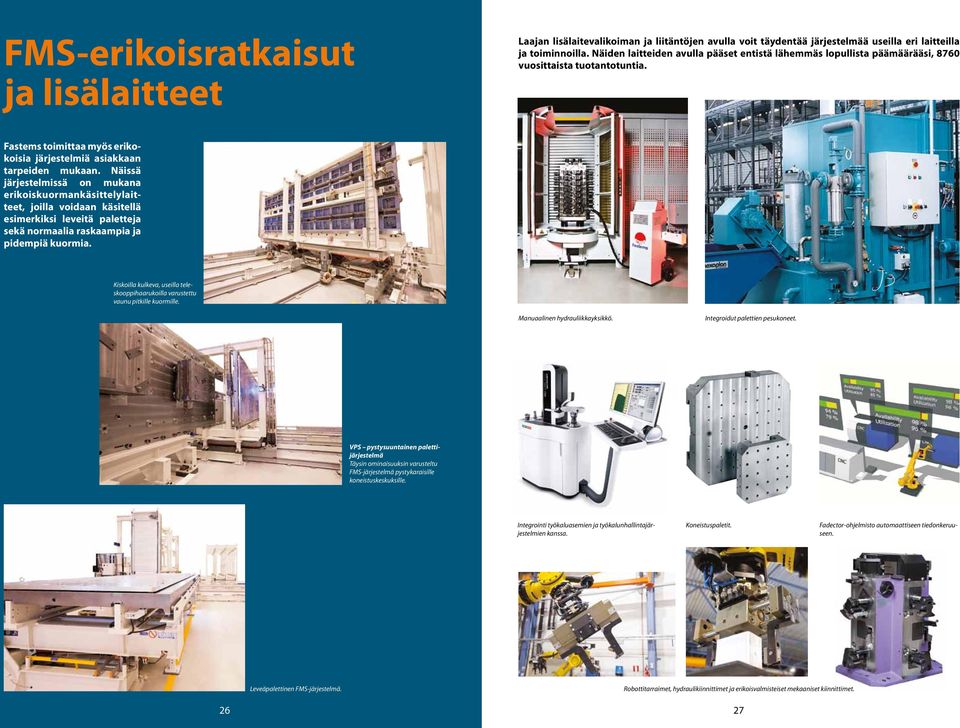

14 FMS-erikoisratkaisut ja lisälaitteet Laajan lisälaitevalikoiman ja liitäntöjen avulla voit täydentää järjestelmää useilla eri laitteilla ja toiminnoilla. Näiden laitteiden avulla pääset entistä lähemmäs lopullista päämäärääsi, 8760 vuosittaista tuotantotuntia. Fastems toimittaa myös erikokoisia järjestelmiä asiakkaan tarpeiden mukaan. Näissä järjestelmissä on mukana erikoiskuormankäsittelylaitteet, joilla voidaan käsitellä esimerkiksi leveitä paletteja sekä normaalia raskaampia ja pidempiä kuormia. Kiskoilla kulkeva, useilla teleskooppihaarukoilla varustettu vaunu pitkille kuormille. Manuaalinen hydrauliikkayksikkö. Integroidut palettien pesukoneet. VPS pystysuuntainen palettijärjestelmä Täysin ominaisuuksin varusteltu FMS-järjestelmä pystykaraisille koneistuskeskuksille. Integrointi työkaluasemien ja työkalunhallintajärjestelmien kanssa. Koneistuspaletit. Fadector-ohjelmisto automaattiseen tiedonkeruuseen. Leveäpalettinen FMS-järjestelmä. Robottitarraimet, hydraulikiinnittimet ja erikoisvalmisteiset mekaaniset kiinnittimet

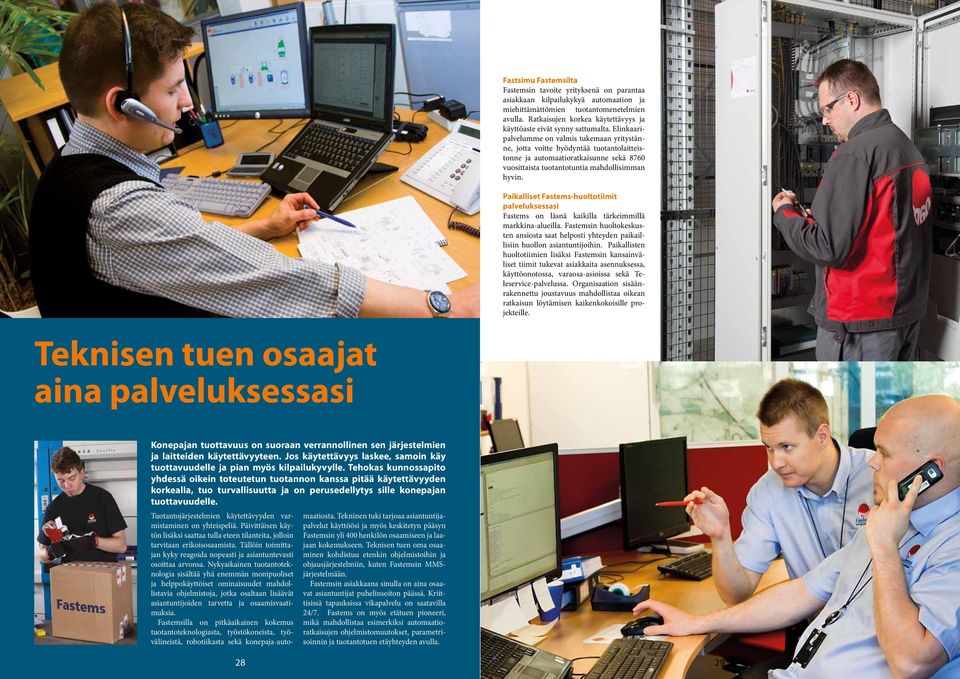

15 Fastsimu Fastemsilta Fastemsin tavoite yrityksenä on parantaa asiakkaan kilpailukykyä automaation ja miehittämättömien tuotantomenetelmien avulla. Ratkaisujen korkea käytettävyys ja käyttöaste eivät synny sattumalta. Elinkaaripalvelumme on valmis tukemaan yritystänne, jotta voitte hyödyntää tuotantolaitteistonne ja automaatioratkaisunne sekä 8760 vuosittaista tuotantotuntia mahdollisimman hyvin. Paikalliset Fastems-huoltotiimit palveluksessasi Fastems on läsnä kaikilla tärkeimmillä markkina-alueilla. Fastemsin huoltokeskusten ansiosta saat helposti yhteyden paikaillisiin huollon asiantuntijoihin. Paikallisten huoltotiimien lisäksi Fastemsin kansainväliset tiimit tukevat asiakkaita asennuksessa, käyttöonotossa, varaosa-asioissa sekä Teleservice-palvelussa. Organisaation sisäänrakennettu joustavuus mahdollistaa oikean ratkaisun löytämisen kaikenkokoisille projekteille. Teknisen tuen osaajat aina palveluksessasi Konepajan tuottavuus on suoraan verrannollinen sen järjestelmien ja laitteiden käytettävyyteen. Jos käytettävyys laskee, samoin käy tuottavuudelle ja pian myös kilpailukyvylle. Tehokas kunnossapito yhdessä oikein toteutetun tuotannon kanssa pitää käytettävyyden korkealla, tuo turvallisuutta ja on perusedellytys sille konepajan tuottavuudelle. Tuotantojärjestelmien käytettävyyden varmistaminen on yhteispeliä. Päivittäisen käytön lisäksi saattaa tulla eteen tilanteita, jolloin tarvitaan erikoisosaamista. Tällöin toimittajan kyky reagoida nopeasti ja asiantuntevasti osoittaa arvonsa. Nykyaikainen tuotantoteknologia sisältää yhä enemmän monipuoliset ja helppokäyttöiset ominaisuudet mahdollistavia ohjelmistoja, jotka osaltaan lisäävät asiantuntijoiden tarvetta ja osaamisvaatimuksia. Fastemsilla on pitkäaikainen kokemus tuotantoteknologiasta, työstökoneista, työvälineistä, robotiikasta sekä konepaja-automaatiosta. Tekninen tuki tarjoaa asiantuntijapalvelut käyttöösi ja myös keskitetyn pääsyn Fastemsin yli 400 henkilön osaamiseen ja laajaan kokemukseen. Teknisen tuen oma osaaminen kohdistuu etenkin ohjelmistoihin ja ohjausjärjestelmiin, kuten Fastemsin MMSjärjestelmään. Fastemsin asiakkaana sinulla on aina osaavat asiantuntijat puhelinsoiton päässä. Kriittisissä tapauksissa vikapalvelu on saatavilla 24/7. Fastems on myös etätuen pioneeri, mikä mahdollistaa esimerkiksi automaatioratkaisujen ohjelmistomuutokset, parametrisoinnin ja tuotantotuen etäyhteyden avulla

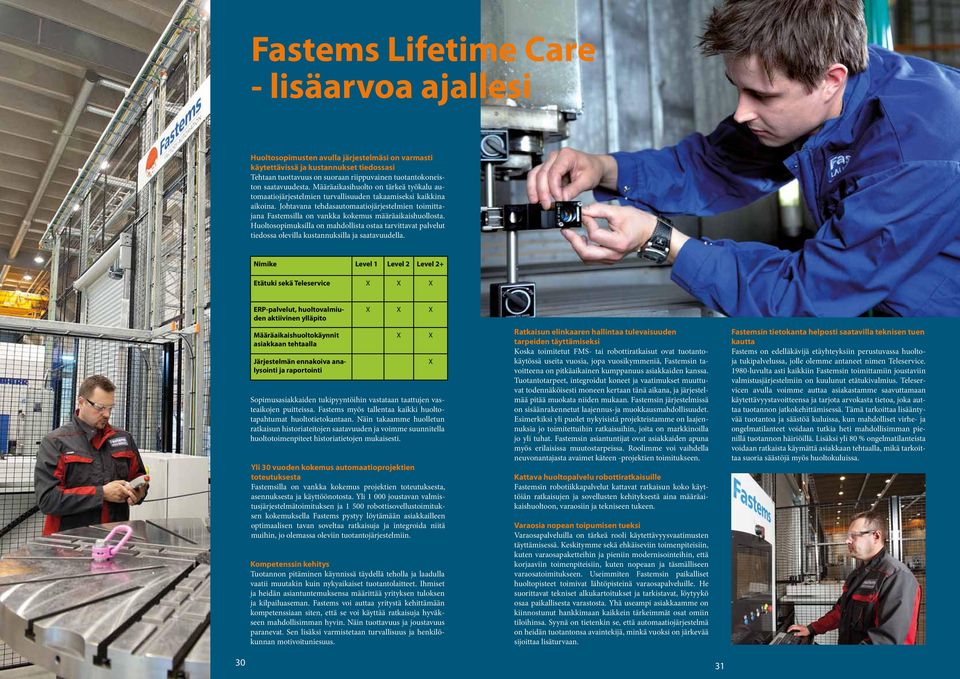

16 Fastems Lifetime Care - lisäarvoa ajallesi Huoltosopimusten avulla järjestelmäsi on varmasti käytettävissä ja kustannukset tiedossasi Tehtaan tuottavuus on suoraan riippuvainen tuotantokoneiston saatavuudesta. Määräaikasihuolto on tärkeä työkalu automaatiojärjestelmien turvallisuuden takaamiseksi kaikkina aikoina. Johtavana tehdasautomaatiojärjestelmien toimittajana Fastemsilla on vankka kokemus määräaikaishuollosta. Huoltosopimuksilla on mahdollista ostaa tarvittavat palvelut tiedossa olevilla kustannuksilla ja saatavuudella. Nimike Level 1 Level 2 Level 2+ Etätuki sekä Teleservice X X X ERP-palvelut, huoltovalmiuden aktiivinen ylläpito Määräaikaishuoltokäynnit asiakkaan tehtaalla Järjestelmän ennakoiva analysointi ja raportointi X X X Sopimusasiakkaiden tukipyyntöihin vastataan taattujen vasteaikojen puitteissa. Fastems myös tallentaa kaikki huoltotapahtumat huoltotietokantaan. Näin takaamme huolletun ratkaisun historiateitojen saatavuuden ja voimme suunnitella huoltotoimenpiteet historiatietojen mukaisesti. Yli 30 vuoden kokemus automaatioprojektien toteutuksesta Fastemsilla on vankka kokemus projektien toteutuksesta, asennuksesta ja käyttöönotosta. Yli joustavan valmistusjärjestelmätoimituksen ja robottisovellustoimituksen kokemuksella Fastems pystyy löytämään asiakkailleen optimaalisen tavan soveltaa ratkaisuja ja integroida niitä muihin, jo olemassa oleviin tuotantojärjestelmiin. Kompetenssin kehitys Tuotannon pitäminen käynnissä täydellä teholla ja laadulla vaatii muutakin kuin nykyaikaiset tuotantolaitteet. Ihmiset ja heidän asiantuntemuksensa määrittää yrityksen tuloksen ja kilpailuaseman. Fastems voi auttaa yritystä kehittämään kompetenssiaan siten, että se voi käyttää ratkaisuja hyväkseen mahdollisimman hyvin. Näin tuottavuus ja joustavuus paranevat. Sen lisäksi varmistetaan turvallisuus ja henkilökunnan motivoituniesuus. X X X Ratkaisun elinkaaren hallintaa tulevaisuuden tarpeiden täyttämiseksi Koska toimitetut FMS- tai robottiratkaisut ovat tuotantokäytössä useita vuosia, jopa vuosikymmeniä, Fastemsin tavoitteena on pitkäaikainen kumppanuus asiakkaiden kanssa. Tuotantotarpeet, integroidut koneet ja vaatimukset muuttuvat todennäköisesti moneen kertaan tänä aikana, ja järjestelmää pitää muokata niiden mukaan. Fastemsin järjestelmissä on sisäänrakennetut laajennus-ja muokkausmahdollisuudet. Esimerkiksi yli puolet nykyisistä projekteistamme on laajennuksia jo toimitettuihin ratkaisuihin, joita on markkinoilla jo yli tuhat. Fastemsin asiantuntijat ovat asiakkaiden apuna myös erilaisissa muutostarpeissa. Roolimme voi vaihdella neuvonantajasta avaimet käteen -projektien toimitukseen. Kattava huoltopalvelu robottiratkaisuille Fastemsin robotiikkapalvelut kattavat ratkaisun koko käyttöiän ratkaisujen ja sovellusten kehityksestä aina määräaikaishuoltoon, varaosiin ja tekniseen tukeen. Varaosia nopean toipumisen tueksi Varaosapalveluilla on tärkeä rooli käytettävyysvaatimusten täyttämisessä. Keskitymme sekä ehkäiseviin toimenpiteisiin, kuten varaosapaketteihin ja pieniin modernisointeihin, että korjaaviin toimenpiteisiin, kuten nopeaan ja täsmälliseen varaosatoimitukseen. Useimmiten Fastemsin paikalliset huoltopisteet toimivat lähtöpisteinä varaosapalveluille. He suorittavat tekniset alkukartoitukset ja tarkistavat, löytyykö osaa paikallisesta varastosta. Yhä useampi asiakkaamme on kiinnostunut hankkimaan kaikkein tärkeimmät osat omiin tiloihinsa. Syynä on tietenkin se, että automaatiojärjestelmä on heidän tuotantonsa avaintekijä, minkä vuoksi on järkevää sijoittaa lisäturvaan. Fastemsin tietokanta helposti saatavilla teknisen tuen kautta Fastems on edelläkävijä etäyhteyksiin perustuvassa huoltoja tukipalvelussa, jolle olemme antaneet nimen Teleservice luvulta asti kaikkiin Fastemsin toimittamiin joustaviin valmistusjärjestelmiin on kuulunut etätukivalmius. Teleservicen avulla voimme auttaa asiakastamme saavuttamaan käytettävyystavoitteensa ja tarjota arvokasta tietoa, joka auttaa tuotannon jatkokehittämisessä. Tämä tarkoittaa lisääntyvää tuotantoa ja säästöä kuluissa, kun mahdolliset virhe- ja ongelmatilanteet voidaan tutkia heti mahdollisimman pienillä tuotannon häiriöillä. Lisäksi yli 80 % ongelmatilanteista voidaan ratkaista käymättä asiakkaan tehtaalla, mikä tarkoittaa suoria säästöjä myös huoltokuluissa

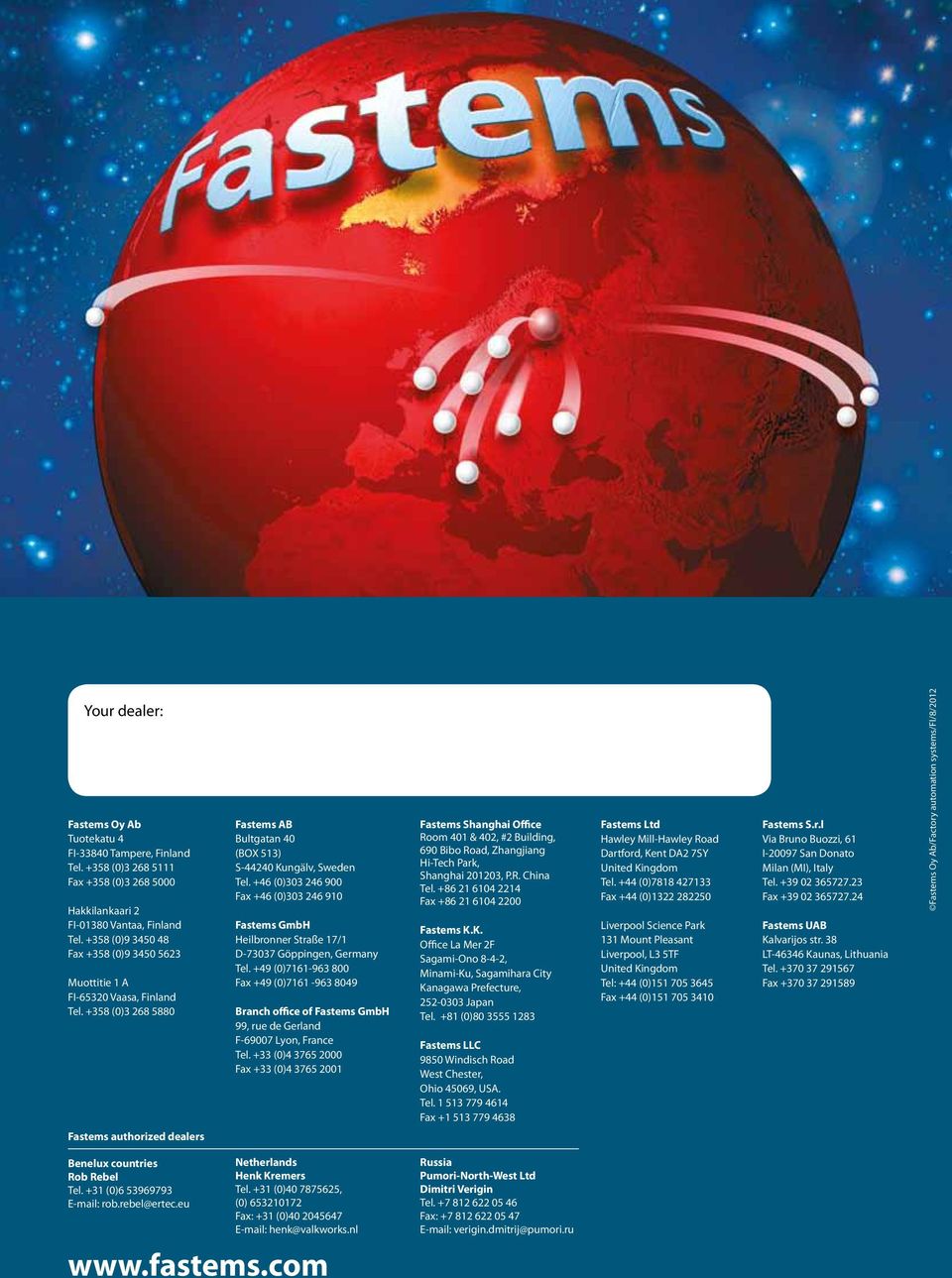

17 Your dealer: Fastems Oy Ab Tuotekatu 4 FI Tampere, Finland Tel (0) Fax +358 (0) Hakkilankaari 2 FI Vantaa, Finland Tel (0) Fax +358 (0) Muottitie 1 A FI Vaasa, Finland Tel (0) Fastems AB Bultgatan 40 (BOX 513) S Kungälv, Sweden Tel. +46 (0) Fax +46 (0) Fastems GmbH Heilbronner Straße 17/1 D Göppingen, Germany Tel. +49 (0) Fax +49 (0) Branch office of Fastems GmbH 99, rue de Gerland F Lyon, France Tel. +33 (0) Fax +33 (0) Fastems Shanghai Office Room 401 & 402, #2 Building, 690 Bibo Road, Zhangjiang Hi-Tech Park, Shanghai , P.R. China Tel Fax Fastems K.K. Office La Mer 2F Sagami-Ono 8-4-2, Minami-Ku, Sagamihara City Kanagawa Prefecture, Japan Tel. +81 (0) Fastems LLC 9850 Windisch Road West Chester, Ohio 45069, USA. Tel Fax Fastems Ltd Hawley Mill-Hawley Road Dartford, Kent DA2 7SY United Kingdom Tel. +44 (0) Fax +44 (0) Liverpool Science Park 131 Mount Pleasant Liverpool, L3 5TF United Kingdom Tel: +44 (0) Fax +44 (0) Fastems S.r.l Via Bruno Buozzi, 61 I San Donato Milan (MI), Italy Tel Fax Fastems UAB Kalvarijos str. 38 LT Kaunas, Lithuania Tel Fax Fastems Oy Ab/Factory automation systems/fi/8/2012 Fastems authorized dealers Benelux countries Rob Rebel Tel. +31 (0) rob.rebel@ertec.eu Netherlands Henk Kremers Tel. +31 (0) , (0) Fax: +31 (0) henk@valkworks.nl Russia Pumori-North-West Ltd Dimitri Verigin Tel Fax: verigin.dmitrij@pumori.ru
