2 01 Lattiakaapit Lattiakaapit Alumiini 1 Alumiinista valmistettuja lattiakaappeja on saatavana yksi-, kaksi- tai kolmiovisina. Ne on valmistettu korkealaatuisesta meriolosuhteisiin luokitellusta alumiinista (AIMg3), joka on UV- ja korroosionkestävää. Materiaali poistaa myös erinomaisesti lämpöä. Kaapit ovat yleensä ulkokäytössä, ja niiden käyttö vaihtelee raide- ja tieliikenteen ohjauslaitteista vedenpuhdistuslaitoksiin ja tietoliikenteen käyttösovelluksiin. Hitsattu runko tekee kaapista vahvan ja tukevan, joten kaappi sopii hyvin raskaisiin käyttökohteisiin. Lisävarusteita on saatavana laaja valikoima mihin tahansa kokoonpanoon. Koska kaikki mallit on suunniteltu samalle alustalle, niissä voi käyttää samoja lisävarusteita. Tämä helpottaa suunnittelua ja vähentää keskusrakentajien ja jälleenmyyjien varastotilan tarvetta. Kaappien ja lisävarusteiden kokoonpano on helppoa, mikä lyhentää kokoamiseen kuluvaa aikaa ja parantaa kilpailukykyä. Kaappimallisto on suunniteltu tyhjiä kaappeja koskevan IEC standardin mukaiseksi. Käyttäjä ja laitteisto ovat mahdollisimman hyvin suojattuja korkeiden suojausluokkien IP 66 (IEC standardin mukainen) ja IK 10 (IEC standardin mukainen) ansiosta. Alumiinista valmistettuja kaappeja on saatavana kahta eri mallia joko yksi- tai kaksiseinäisenä lämmönhallintatarpeista riippuen: EKOM, kompakti kaksiseinäinen malli, jota suositellaan kohteisiin, jotka altistuvat auringon lämmölle. EKOM-SW, kompakti yksiseinäinen malli, jota suositellaan olosuhteisiin, joissa lämpövaikutukset eivät ole merkittäviä. Molemmilla malleilla on UL- (USA), CSA- (Kanada), GOST- ja EAC-standardien (Venäjä ja muut maat) mukainen sertifiointi, mikä helpottaa erityisesti koneiden vientiä. Kaksoisseinät EKOM Ulkokäyttö Alumiininen Yksi seinä EKOM-SW EDESTÄ SIVUT TAKAA KATTO POHJA ovi irrotettava irrotettava sadekatos avoin ovi irrotettava irrotettava sadekatos avoin Käy sivustossamme 193

3 Lattiakaapit Alumiinivalikoima Tyypillinen käyttösovellus Kompakti Rautatiet Maantiet Vedenpuhdistus Tietoliikenne EKOM-kaappimme on valmistettu alumiinista ja niissä on kaksoisulkoseinä ja sadekatos. Etu- ja takasivujen profi ilit on varustettu 25 mm:n reikäkuviolla. Kaksinkertaiset seinät on sijoitettu tietylle etäisyydelle sisäpuolisesta kotelosta. Niissä on tuuletusaukot ylhäällä ja alhaalla, jotta auringon kuumentama ilma pääsee nousemaan ja poistumaan sadekatoksen ja seinien tuuletusritilän kautta. Seinien passiivinen jäähdytysominaisuus vähentää huomattavasti lisäjäähdytyksen tarvetta. Rautateiden hallintasovellus Bombardier tarjoaa LKAB:n kaivoksella Kiirunassa monipuolisia ratkaisuja junien ohjausjärjestelmiin ja rautatieliikenteen viestintään. Tätä projektia varten Bombardier pyysi kaappiratkaisua, joka vastaa sisä- ja ulkoasennuksen vaatimuksiin ja tarjoaa tehokasta suojaa vaativissa olosuhteissa. Bombardierin erityislaitteistojen vuoksi tässä projektissa tarvittiin erikoisasennuslisävarusteita. Eldonin ratkaisu projektiin oli kaksoisseinäalumiinikaappi, joka sopii sekä sisäettä ulkokäyttöön, sekä räätälöity lisävarustesarja, joka on suunniteltu erityisesti Bombardierin tarpeisiin. Maantieliikenteen hallintasovellus Eldonin ulkokaapit sijoitetaan hollantilaisen A50-valtatien varrelle. Erityissuunnitellut kaapit sisältävät järjestelmän, joka ohjaa valtatien opasteita. Erityisesti kesähelteillä haasteena oli jäähdytysjärjestelmän puute. Eldon ratkaisi ongelman kehittämällä ulkolattiakaapille kaksoisseinäalumiinikaapin. Ilma- ja tuuletusaukot molempien seinien välillä pitävät kaapin sisäiset komponentit viileinä kesällä. Tässä projektissa käytetyt kolmioviset kaapit koostuvat kolmesta erillisestä moduulista, jotka on erotettu pystyjakajilla. Vasen puoli on virtalähde ja keskiosa sisältää PLC:n ja muun elektroniikan. Oikea puoli on varattu tietoliikenteelle ja sisältää modeemin, joka muodostaa suoran yhteyden liikennetoimistoon. 194 Yleistuotekuvasto

4 01 Lattiakaapit 1 Lämmönhallintatehokkuus Ulkotiloissa auringonvalossa käytettävien kaappien jäähdytysteho on 80 % yksiseinäisiä kaappeja korkeampi. Korroosionkestävyys Alumiiniseinät takaavat paremman lämmömjohtavuuden ja korkean korroosiokestävyyden teräkseen verrattuna. Suojaus ilkivallalta Paneelien liitoksissa ei ole rakoja. Kaikki kiinnityselementit ja ruuvit on piilotettu, eikä niihin pääse käsiksi ulkopuolelta. Ulkopuolelta irrotettavat paneelit Infrastruktuurisovelluksissa sammutus aiheuttaisi ongelmia. Tällaisissa tilanteissa on suuri etu, että huoltohenkilökunta voi irrottaa paneelit helposti käsittelemättä sisäpuolta, jossa sähkövirta on. Näin suodatinmatot ja ulkopaneelit voidaan vaihtaa virtaa katkaisematta. Käy sivustossamme 195

5 Lattiakaapit Alumiinivalikoima Kaksoisseinä, kompakti EKOM IP 66 TYPE 4X, 12, 13 IK Yleistuotekuvasto

6 01 Lattiakaapit Materiaali: Alumiini AlMg3. Rnko: 2 mm. Ovi: 2 mm. Takaseinä: 2 mm. Sadekatos: 2 mm. Kaksoisseinä: 2 mm. 1 Runko-osa: Yksiosainen runko. Integroidut profi it mahdollistavat asennuslevyn syvyyssäädön. Multiple oven kehys on jaettu moduuleihin pystyjakajilla. Ovi: Avonainen kaksoisseinä ylhäällä ja alhaalla mahdollistaa ilmankierron. Piilosaranointi mahdollistaa kätisyyden vaihdon. Pariovet omilla lukitukseilla. Takaseinälevy: Kiinnitetty sisäpuolelta. Takaoven asennus mahdollista. Kaksoisseinä: Kaksois taka- ja sivuseinät avonaisilla ylä- ja alaosilla mahdollistavat ilmankierron. Sadekatos: Vino sadekatos tippareunalla ja ilmastointikanavat reunoilla. Lukitus: Tankolukitus. Vakiona kääntökahva turvalukolla. Pohjalevyt: Toimitus lisävarusteena. Maadoitus: Kaikki paneelit ovat maadoitettu kiinnikkeistään ja varustettu maadoitusruuvilla. Pintakäsittely: RAL % polyesteripinnoituksella. Kotelointiluokka: IP 66 TYPE 4X, 12, 13 IK 10 Hyväksynnät: EN mukainen sään ja kemikaalien kestävyys. "Mekaaninen suoja sähkölaitteille. Ulkokäyttö". Toimitus: Kehys kääntökahvallisella ovella, takaseinä, sadekatos ja kaksoisseinät. Toimitukseen kuuluu myös maadoituspultit. Kaappi toimitetaan paletilla jonka mitat samat kuin kaapilla. Pakkausmateriaali kierrätettävää. Asennuslevy ja pohjalevy eivät kuulu toimitukseen. Käy sivustossamme 197

7 Mittataulukko EKOM IP 66 TYPE 4X, 12, 13 IK 10 Kaapin mitat K L S Ovien lkm Osa nro EKOM EKOM EKOM EKOM EKOM EKOM Yleistuotekuvasto

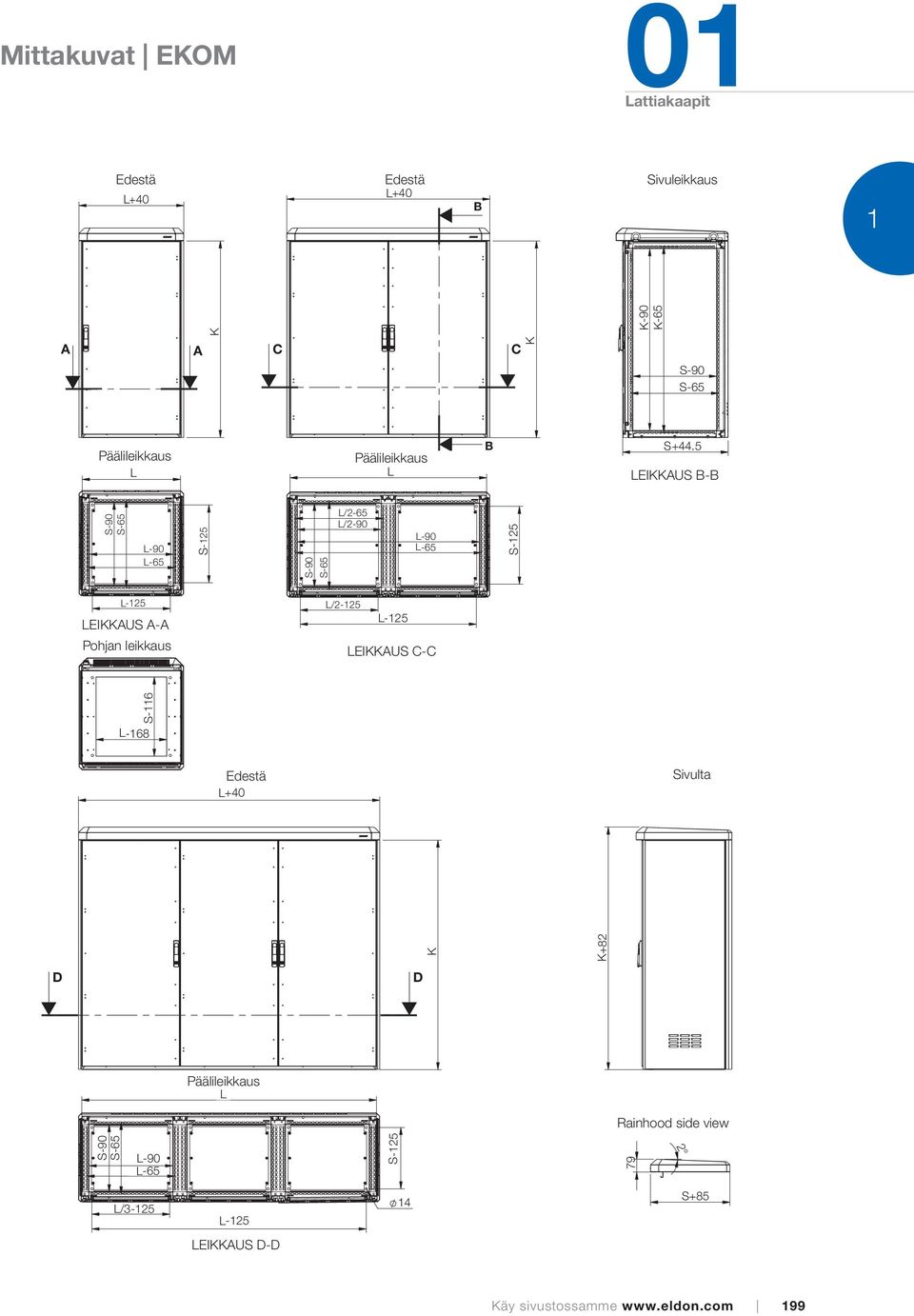

8 Mittakuvat EKOM 01 Lattiakaapit Front Edestä view Front Edestä view Sectional Sivuleikkaus side view W+40 L W+40 L B 1 H K H-90 K H-65 K A A C C H K D-90 S D-65 S Sectional Päälileikkaus top view W L Sectional Päälileikkaus top view W L B D+44.5 S LEIKKAUS Section B-B B-B D-90 S D-65 S W-90 L W-65 L S D-125 D-90 S D-65 S W/2-65 L/2 W/2-90 L/2 W-90 L W-65 L D-125 S W-125 L LEIKKAUS Section A-A Pohjan Bottom leikkaus view W/2-125 L/2 W-125 L LEIKKAUS Section C-C C-C D-116 S W-168 L Front Edestä view W+40 L Side Sivulta view D D H K H+82 K Sectional Päälileikkaus top view W L Rainhood side view D-90 S D-65 S W-90 L W-65 L D-125 S 79 2 W/3-125 L W-125 L 14 D+85 S LEIKKAUS Section D-D D-D Käy sivustossamme 199

9 Lattiakaapit Alumiinivalikoima Yksiseinäinen, kompakti EKOM-SW IP 66 TYPE 4X, 12, 13 IK Yleistuotekuvasto

10 01 Lattiakaapit Materiaali: Alumiini AlMg3. Kehys: 2 mm. Ovi: 2 mm. Takalevy: 2 mm. Sadekatos: 2 mm. 1 Runko-osa: Yksiosainen runko. Integroidut profi it mahdollistavat asennuslevyn syvyyssäädön. Multiple oven kehys on jaettu moduuleihin vaakajakajilla. Ovi: Kaksoisseinämät, ylhäällä ja alhaalla aukotus ilmankiertoon. Oven piilosaranointi mahdollistaa oven kätisyyden vaihdon. Pariovisessa versiossa ovilla erilliset lukitukset. Takaseinälevy: Kiinnitetty sisältäpäin. Vakiomahdollisuus myös takaovelle. Sadekatos: Vino sadekatos tippareunalla ja ilmastointikanavat reunoilla. Lukitus: Tankolukitus. Vakiona kääntökahva turvalukolla. Pohjalevyt: Toimitus lisäosana. Maadoitus: Kaikki paneelit ovat maadoitettu kiinnikkeistään ja varustettu maadoitusruuvilla. Pintakäsittely: RAL 7035 pinnoitettu 100% polyesterillä. Kotelointiluokka: IP 66 TYPE 4X, 12, 13 IK 10. Hyväksynnät: EN mukainen sään ja kemikaalien kestävyys. "Mekaaninen suoja sähkölaitteille. Ulkokäyttö". Toimitus: Kehys kääntökahvallisella ovella, takaseinä, sadekatos. Toimitukseen kuuluu myös maadoituspultit. Kaapin toimitus paletilla jonka mitat samat kuin kaapilla. Pakkausmateriaali kierrätettävää. Asennuslevy ja pohjalevy ei kuulu toimitukseen. Käy sivustossamme 201

11 Mittataulukko EKOM-SW IP 66 TYPE 4X, 12, 13 IK 10 Ilman asennus-/pohjalevyä Kaapin mitat K L S Ovien lkm Osa nro EKOM12064-SW EKOM12066-SW EKOM12084-SW EKOM12086-SW EKOM12124-SW EKOM14184-SW 202 Yleistuotekuvasto

12 Mittakuvat EKOM-SW 01 Lattiakaapit Front Edestä view Front Edestä view Sectional Sivuleikkaus side view W+40 L W+40 L B 1 H-90 K H-65 K A A H K C C H K D-90 S D-65 S B D+13.5 S Sectional Päälileikkaus top view W L Sectional Päälileikkaus top view W L LEIKKAUS Section B-B B-B D-90 S D-65 S W-90 L W-65 L D-125 S D-90 S D-65 S W/2-90 L/2 W/2-65 L/2 W-90 L W-65 L W-125 L LEIKKAUS Section A-A A-A Pohjan Bottom leikkaus view W/2-125 L/2 W-125 L LEIKKAUS Section C-C W-168 L D-116 S Front Edestä view W+40 L Side Sivulta view H K H+82 K D D Sectional Päälileikkaus top view W L Rainhood side view D-65 S D-90 S W/3-90 L W/3-65 L D-125 S 79 2 W/3-125 L W-125 L LEIKKAUS Section D-D D-D 14 D+85 S Käy sivustossamme 203

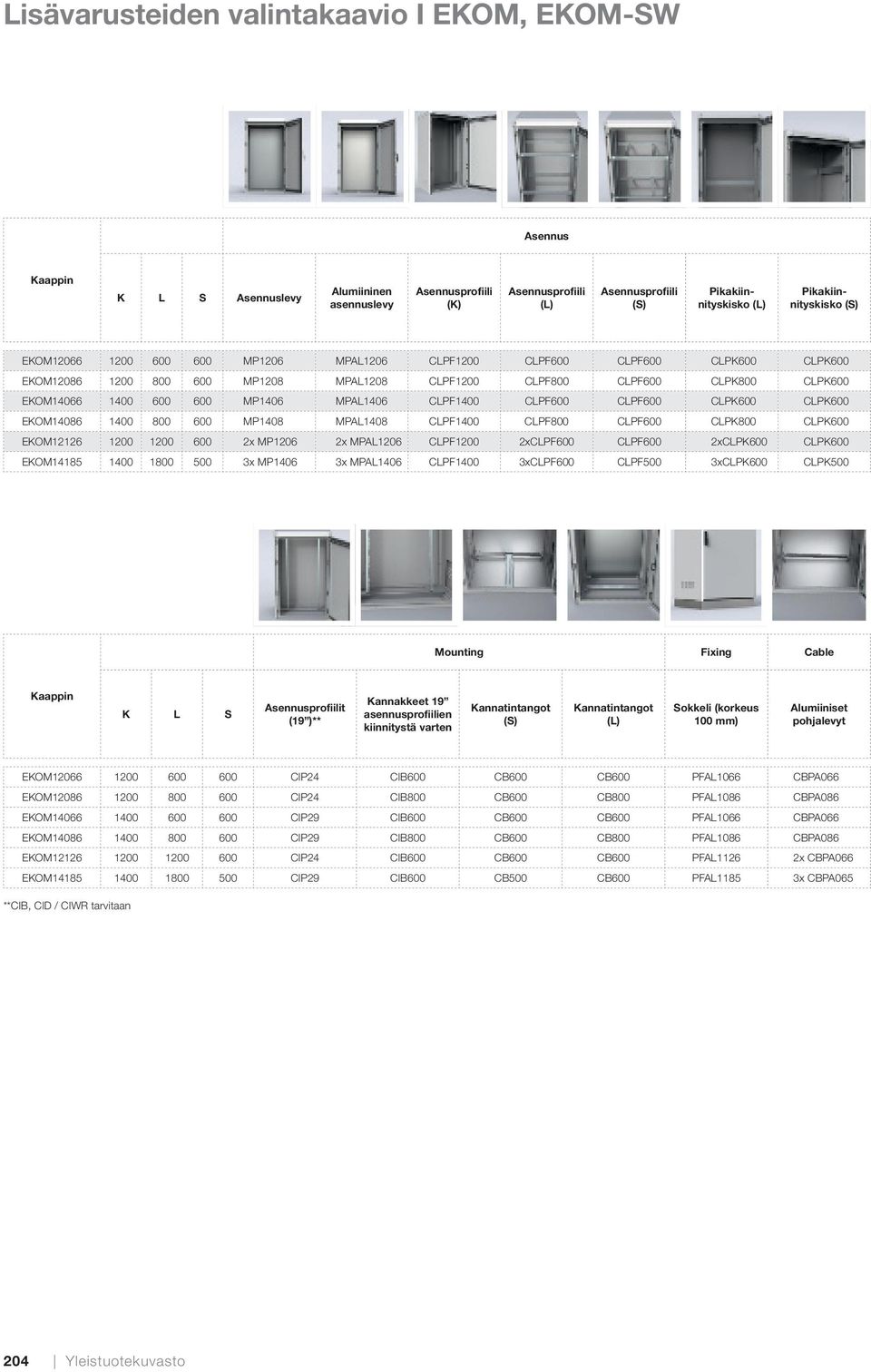

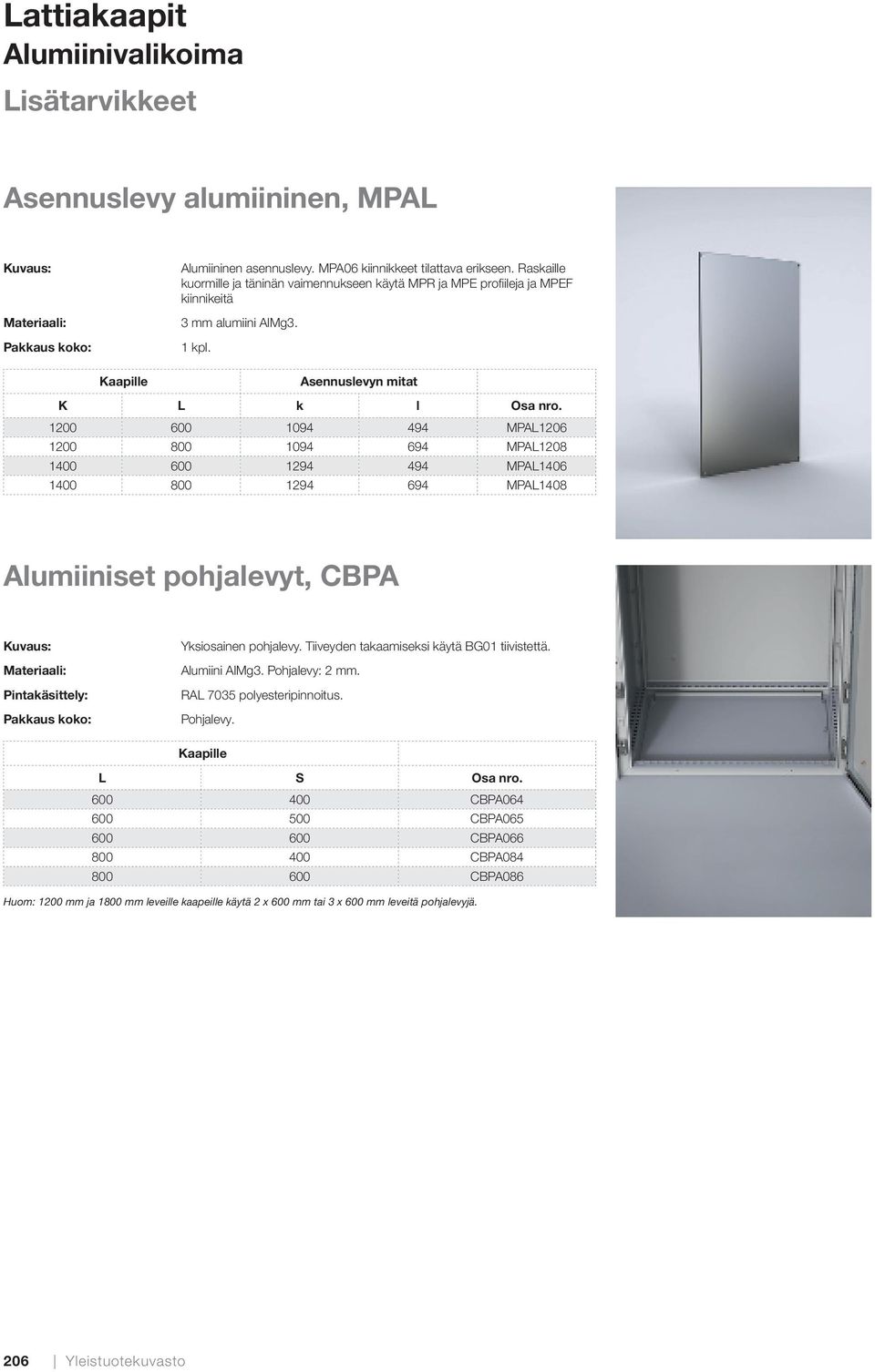

13 Lisävarusteiden valintakaavio I EKOM, EKOM-SW Asennus Kaappin K L S Asennuslevy Alumiininen asennuslevy Asennusprofiili (K) Asennusprofiili (L) Asennusprofiili (S) Pikakiinnityskisko (L) Pikakiinnityskisko (S) EKOM MP1206 MPAL1206 CLPF1200 CLPF600 CLPF600 CLPK600 CLPK600 EKOM MP1208 MPAL1208 CLPF1200 CLPF800 CLPF600 CLPK800 CLPK600 EKOM MP1406 MPAL1406 CLPF1400 CLPF600 CLPF600 CLPK600 CLPK600 EKOM MP1408 MPAL1408 CLPF1400 CLPF800 CLPF600 CLPK800 CLPK600 EKOM x MP1206 2x MPAL1206 CLPF1200 2xCLPF600 CLPF600 2xCLPK600 CLPK600 EKOM x MP1406 3x MPAL1406 CLPF1400 3xCLPF600 CLPF500 3xCLPK600 CLPK500 Mounting Fixing Cable Kaappin K L S Asennusprofiilit (19 )** Kannakkeet 19 asennusprofiilien kiinnitystä varten Kannatintangot (S) Kannatintangot (L) Sokkeli (korkeus 100 mm) Alumiiniset pohjalevyt EKOM CIP24 CIB600 CB600 CB600 PFAL1066 CBPA066 EKOM CIP24 CIB800 CB600 CB800 PFAL1086 CBPA086 EKOM CIP29 CIB600 CB600 CB600 PFAL1066 CBPA066 EKOM CIP29 CIB800 CB600 CB800 PFAL1086 CBPA086 EKOM CIP24 CIB600 CB600 CB600 PFAL1126 2x CBPA066 EKOM CIP29 CIB600 CB500 CB600 PFAL1185 3x CBPA065 **CIB, CID / CIWR tarvitaan 204 Yleistuotekuvasto

14 01 Lattiakaapit 1 Käy sivustossamme 205

15 Lattiakaapit Alumiinivalikoima Lisätarvikkeet Asennuslevy alumiininen, MPAL Kuvaus: Materiaali: Pakkaus koko: Alumiininen asennuslevy. MPA06 kiinnikkeet tilattava erikseen. Raskaille kuormille ja täninän vaimennukseen käytä MPR ja MPE profiileja ja MPEF kiinnikeitä 3 mm alumiini AlMg3. 1 kpl. Kaapille Asennuslevyn mitat K L k l Osa nro MPAL MPAL MPAL MPAL1408 Alumiiniset pohjalevyt, CBPA Kuvaus: Materiaali: Pintakäsittely: Pakkaus koko: Yksiosainen pohjalevy. Tiiveyden takaamiseksi käytä BG01 tiivistettä. Alumiini AlMg3. Pohjalevy: 2 mm. RAL 7035 polyesteripinnoitus. Pohjalevy. Kaapille L S Osa nro CBPA CBPA CBPA CBPA CBPA086 Huom: 1200 mm ja 1800 mm leveille kaapeille käytä 2 x 600 mm tai 3 x 600 mm leveitä pohjalevyjä. 206 Yleistuotekuvasto

16 01 Lattiakaapit Alumiinisokkeli, PFAL 1 Kuvaus: Materiaali: Pintakäsittely: Pakkaus koko: Helppo kaapeleiden veto ja täyttää standardin VDE0113. Sokkeli käsittää kaksi sivua ja irrotettavat etu- ja takaosat. Alumiini AlMg3. Profiili 3 mm ja panelit 2 mm. RAL 7035 polyesteri pinnoite. Sokkeli ja asennustarvikkeet. K L S Osa nro PFAL PFAL PFAL PFAL PFAL PFAL PFAL PFAL1185 Huom 1800 leveä sokkeli koostuu kahdesta osasta. Maahan upotettava sokkeli, PGM Kuvaus: Maahan asennettava sokkeli, korkeus 1000 mm.upotussyvyys: mm. Materiaali: Pintakäsittely: Pakkaus koko: 2 mm:n galvanoitu teräs. Polyesteripulverimaalaus RAL maahan upotettava sokkelipakkaus. Kaapille K L S Osa nro PGM PGM PGM PGM PGM PGM PGM10184 Käy sivustossamme 207
