1 Kajaanin ammattikorkeakoulu- Liikuteltava kivi- ja kaivannaisosaamisen laboratorio Sanna Leinonen

2 Mopedi-hanke Mopedi Mobile environment for education, instruction, research & development in mining industry for Northern Finland area Hanke liittyy Pohjois-Suomen ammattikorkeakoulujen aloittamaan kaivannaisteollisuuden koulutuksen verkottumisprojektiin Rahoitus: Kainuun maakuntakuntayhtymän myöntämä EAKRrahoitus ja Kajaanin AMK:n oma rahoitus Hankkeen toteutusaika Investointihanke, jossa on hankittu liikuteltava kaivosteknologian T&K- ja oppimislaboratorio Kajaanin AMK:n kaivostuotannon suuntautumisvaihtoehdon opetukseen Kaivosteollisuuden tarpeisiin tukemaan T&K toimintaa 2

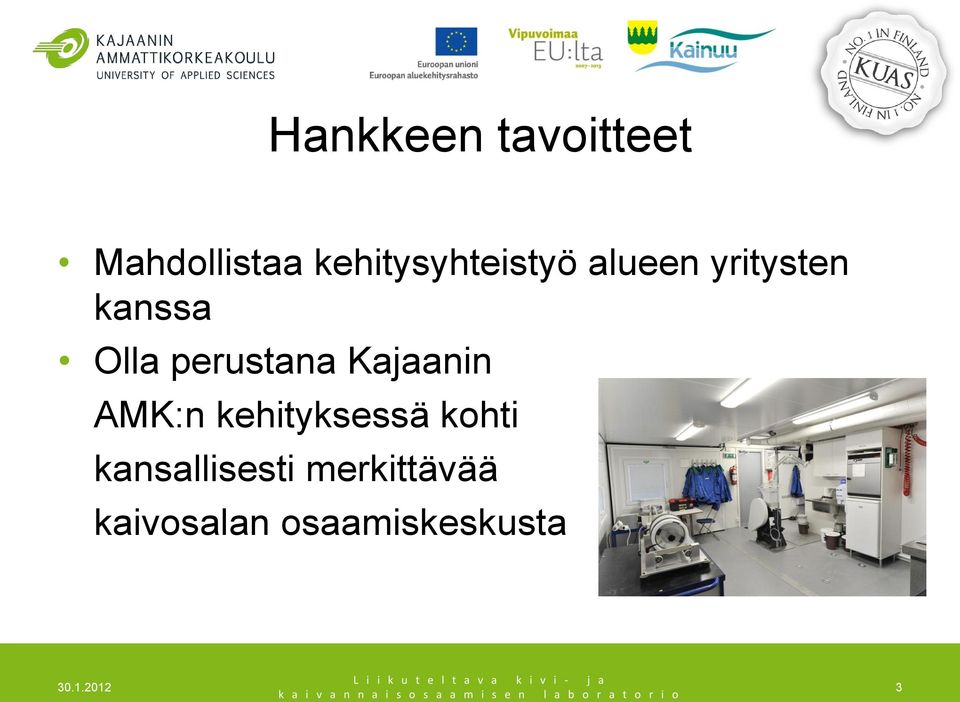

3 Hankkeen tavoitteet Mahdollistaa kehitysyhteistyö alueen yritysten kanssa Olla perustana Kajaanin AMK:n kehityksessä kohti kansallisesti merkittävää kaivosalan osaamiskeskusta 3

4 Liikuteltavuus Laboratorioksi valittu tilaratkaisu tukee sekä kaivosverkostossa olevien korkeakoulujen että lähialueen kaivannaisalan toimijoiden ja kaivosyhtiöiden tarpeita helpon liikuteltavuutensa ansiosta Laboratoriossa tarvittava kalusto siirtyy laboratorion mukana pakattuna tilaratkaisun keskialueelle Laboratorio voidaan asentaa myös epätasaiselle alustalle k a i v a n n a i s o s a a m i s e n l a b o r a t o r i o 4

5 Käyttöönotto Asentaminen ei vaadi ulkopuolista voimanlähdettä (sähköä, hydrauliikkaa tms.), vaan kontin avaaminen toimintakuntoon onnistuu kahden ihmisen voimin muutamassa tunnissa Sähkö, vesi- ja viemäriliitynnät pikaliittimin kontin takaseinästä Varustettu nykyaikaisella lämmitysjärjestelmällä Omavarainen Lämpimän veden ja Paineilman suhteen 5

6 Laitekanta Laboratorio on kalustettu kaivosteollisuuden mekaanisilla yksikköprosessilaitteilla sisältäen mm.: murskauksen jauhatuksen seulonnan suodatuksen vaahdotuksen sekä hienojauhatukseen ja luokitukseen liittyviä laboratoriolaitteistoja 6

7 Murskaus ja jauhatus Retschin leukamurskain BB 200 Karkea- ja esimurskaus Syötekoko max. 90 mm Tuotehienous < 2 mm Asetusarvo 0 40 mm Murskauskapasiteetti 300 kg/h Leukojen kulutuspinta mangaaniterästä WELTEn kuulamylly WTR 400 Sekä kuiva- että märkäjauhatus Teräs- ja kovaposliiniastiat (3l) Teräs- ja alumiinioksidikuulat 7

8 Seulonta Fritsch seulakone, Analysette 3 PRO Sekä kuiva- että märkäseulonta Seulasarja: 32 µm, 63 µm, 125 µm, 250 µm, 500 µm, 1 mm, 2 mm, 4 mm, 8 mm Iso seulakone, Retsch AS450 Myös infrarakentamisen tarpeet Ilmasuihkuseula apulaitteineen, Alpine Air jet Sieve e200ls Standardien mukaiset tuotehienouksien määrittelyt 8

9 Vaahdotus Outotec:in laboratoriomittakaavan vaahdotuskenno Kierrosnopeuden ja ilmamäärän säätö 2 ja 4 l vaahdotusastiat 9

10 Suodatus Labox 25 (Outotec) laboratoriopainesuodatin Suodatuspinta-ala 25 cm 2 Pystytään mitoittamaan painesuodin käytännön toimintaan Buchner 0,1 laboratoriosuodatin (imu) Maksimi lietetilavuus/testi 2l Myös nauhasuotimien mitoitus 10

11 Multiprosessointilaite (Alpine) Laitekokonaisuus apulaitteineen Iskumylly luokittimella (50 ZPS) Vastasuihkumylly (100 AFG) Ilmaluokitinyksikkö (50 ATP) Hienojauhatus ja luokitustesteihin sekä energiakulutustutkimukseen 11

12 Raekokojakauma-analysaattori Jatkuvatoiminen Ottaa näytteen suoraan tuoteputkesta Data siirrettävissä tietokoneelle tai erilliselle näytölle Mittausalue 0,5 µm -> Helppo huollettavuus ja kompakti rakenne 12

13 Muut apulaitteet Polarisaatiomikroskooppi kameravarustuksella Lämpökaappi C 53 l PC-ohjelmoitava Yläkuppivaaka Luettavuustarkkuus 0,1 g Punnitusalue < 2100 g Näytteenjakajat ATK-laitteet 13

14 Analyysilaitteisto Min-Novation hankkeen investointina tulossa vuonna 2012: TG-DTA (Thermo Gravimetric Analysator) / DSC (Differential Scanning Calorimetry Analysator) Eri aineiden lämpöominaisuuksien tutkiminen HGMS-erottimet (High Gradient Magnetic Separator) Erilaisten heikosti magneettisten aineiden erottamiseen mineraalipartikkelivirrasta XRF Röntgenfluoresenssianalyysilaitteisto epäorgaanisten materiaalien koostumuksen määrittely Polttouuni Aineiden lämpökäsittelyyn ja lämpöominaisuuksin mittaamiseen 14

15 Yhteistyömahdollisuudet Malmien ja teollisuusmineraalien kaikkien prosessiyksiköiden toiminnan kehittäminen lopputuotteeksi Esimerkiksi teollisuusmineraalien tuotekehitys ja uusien tuotteiden kehitystoiminta Prosessien energiatehokkuuteen liittyvät selvitykset sekä energiatehokkuuden parantaminen Erilaisten prosessimuuttujien vaikutusten selvittäminen ja uusien, tehokkaampien ja ekologisempien ratkaisujen etsiminen ja kehittäminen kaivostoiminnassa 15
