1 Julkisivukorjaus voi vaikuttaa myös rakennusakustiikkaan TkK Jaakko Koskinen

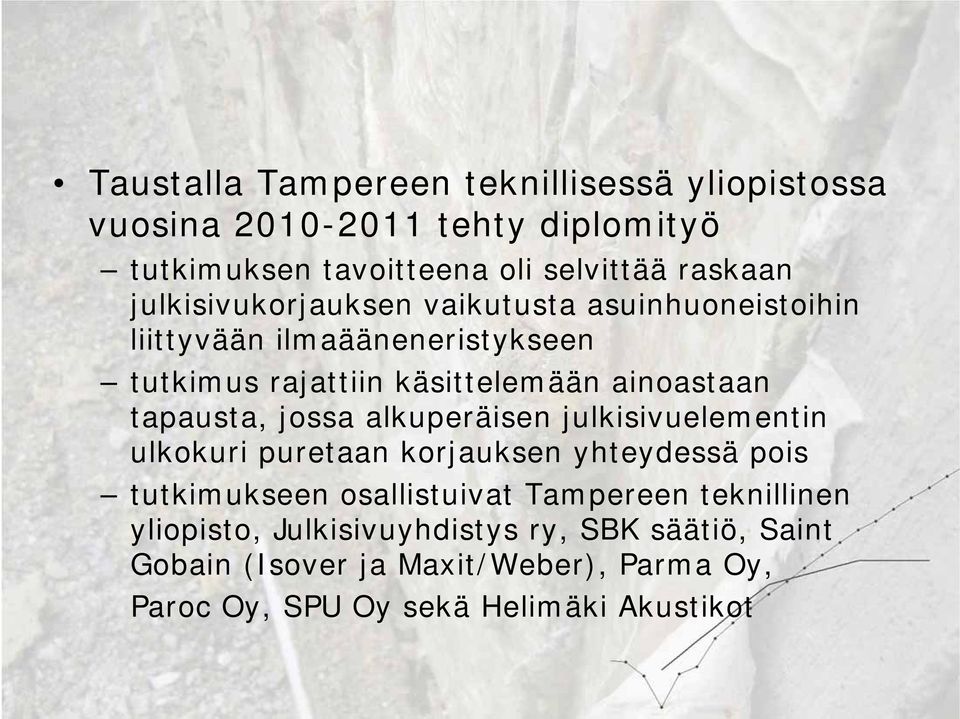

2 Taustalla Tampereen teknillisessä yliopistossa vuosina tehty diplomityö tutkimuksen tavoitteena oli selvittää raskaan julkisivukorjauksen vaikutusta asuinhuoneistoihin liittyvään ilmaääneneristykseen tutkimus rajattiin käsittelemään ainoastaan tapausta, jossa alkuperäisen julkisivuelementin ulkokuri puretaan korjauksen yhteydessä pois tutkimukseen osallistuivat Tampereen teknillinen yliopisto, Julkisivuyhdistys ry, SBK säätiö, Saint Gobain (Isover ja Maxit/Weber), Parma Oy, Paroc Oy, SPU Oy sekä Helimäki Akustikot

3 Julkisivukorjauksen vaikutus julkisivukorjaus, jossa elementin ulkokuori puretaan pois vaikuttaa todennäköisesti jonkin verran elementin massaan sekä massan jakaumaan kuorten välillä elementin massaan kohdistuvien muutoksien lisäksi myös rakenteen akustiset liitokset muuttuvat massalla, massajakaumalla sekä liitoksilla on vaikutus myös elementin ääneneristyskykyyn korjaus vaikuttaa ulkoa sisälle siirtyvän ilmaäänen lisäksi myös mahdollisesti huoneistojen väliseen ääneneristykseen myös kevyemmät korjaukset saattavat vaikuttaa rakennusakustiikkaan

4 Taustaa tutkimuskysymykset: olemassa olevan rakennuskannan kuvaus ja eri aikakausien julkisivuelementin ilmaääneneristyskyky julkisivuelementin ilmaääneneristyskyvyn muutos, kun julkisivuelementin ulkokuori puretaan pois korvaavan rakenteen ilmaääneneristyskyky korjauksen vaikutus huoneistojen välisen ilmaääneneristyslukuun sekä rakenteilla saavutettuun ulkovaipan äänitasoeroon

5 Taustaa jokaisesta elementtityypistä muodostettiin kolme eri variaatio huomioiden BeKotietokannan havaintoaineiston vaihtelut yhteensä laskentaan valittiin siis 54 eri elementtiä laskennassa käytetyt elementin edustavat elementtityypistä riippuen 58 80%:a BeKotietokannan kyseisten elementtityyppien havaintoaineistosta

6 Uudet rakenteet tutkittavia rakennetyyppejä yhteensä 8 kpl joista muodostettiin 15 eri variaatiota sisäkuoret valittiin edustamaan eri aikakausien sisäkuoren paksuuksien ääripäitä laskennassa on huomioitu rakenteiden kerrokset, materiaaliominaisuudet sekä liitokset tuloksissa kuitenkin epävarmuutta mm. puutteellisten materiaalitietojen takia voidaan karkeasti jakaa neljään kategoria: raskaat rakenteet levyrakenteet ohutrappaus paksurappaus

7 Raskaat rakenteet yhteensä viisi variaatiota

8 Paksurappaus yhteensä neljä variaatiota

9 Ohutrappaus yhteensä neljä variaatiota

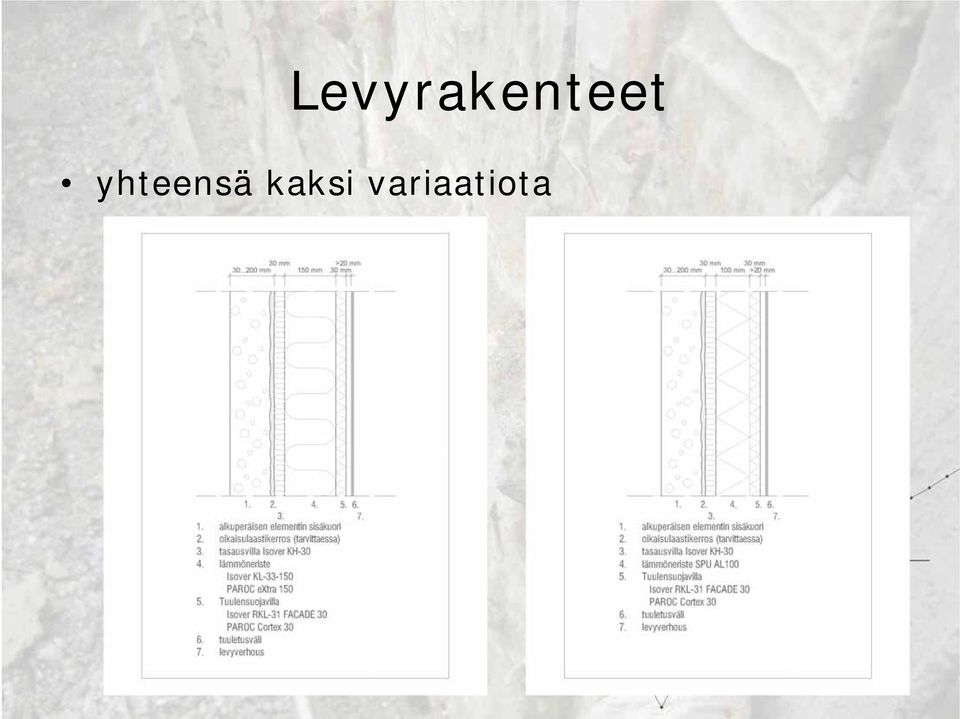

10 Levyrakenteet yhteensä kaksi variaatiota

11 Laskennan tulokset yhteenveto ilmaääneneristysluku (R w ) Alkuperäinen rakenne (ei kantava) Alkuperäinen rakenne (kantava) Raskas kuorirakenne (ei kantava) 65 Raskas kuorirakenne (kantava) Kolmikerrosrappaus (ei kantava) Kolmikerrosrappaus (kantava) Ilmaääneneristysluku (Rw, db) Ohutrappaus (ei kantava) Ohutrappaus (kantava)

12 Laskennan tulokset yhteenveto ilmaääneneristysluku tieliikennemelua vastaan (R w + C tr ) Alkuperäinen rakenne (ei kantava) Alkuperäinen rakenne (kantava) Ilmaääneneristysluku tieliikennemelua vastaan (Rw + C tr, db) Raskas kuorirakenne (ei kantava) Raskas kuorirakenne (kantava) Kolmikerrosrappaus (ei kantava) Kolmikerrosrappaus (kantava) Ohutrappaus (ei kantava) Ohutrappaus (kantava)

13 Laskennan tulokset ilmaääneneristysluku ei kuitenkaan kerro koko totuutta on huomioitava että ääneneristävyys on taajuuskohtainen ilmiö johon vaikuttaa moni muuttuja ongelmia saattaa syntyä vaikka yksilukuisen laskennan tulos olisikin hyvä esimerkiksi julkisivujen ääneneristyskykyä tarkasteltaessa on huomioitava muiden rakenteiden vaikutus (ikkunat, ovet, korvausilmaventtiilit jne.)

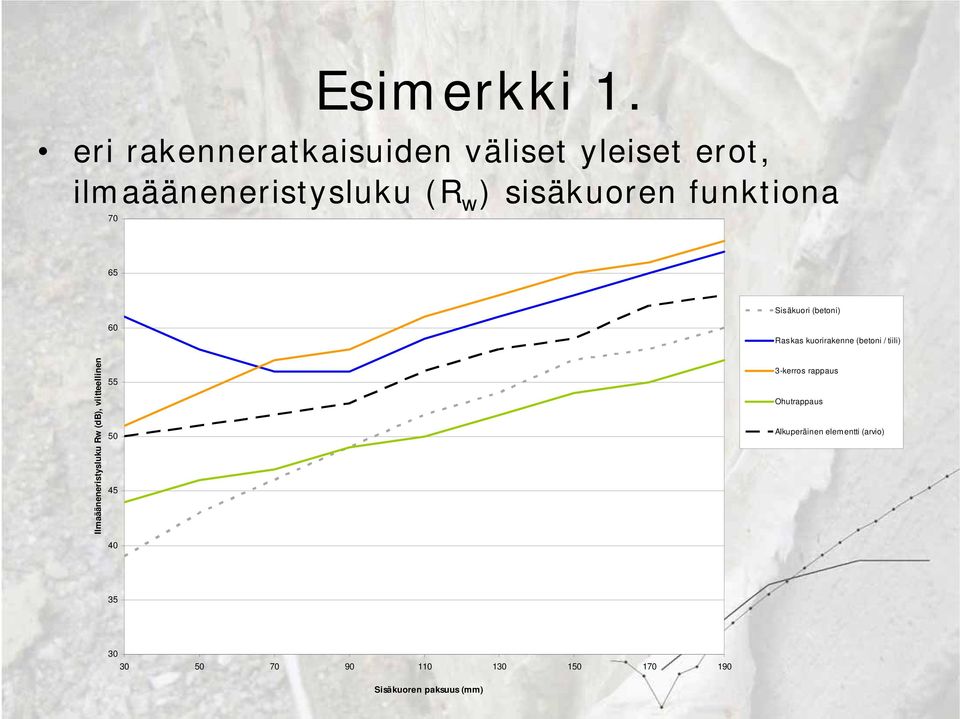

14 Esimerkki 1. eri rakenneratkaisuiden väliset yleiset erot, ilmaääneneristysluku (R w ) sisäkuoren funktiona Sisäkuori (betoni) 60 Raskas kuorirakenne (betoni / tiili) Ilmaääneneristysluku Rw (db), viitteellinen kerros rappaus Ohutrappaus Alkuperäinen elementti (arvio) Sisäkuoren paksuus (mm)

15 Esimerkki 2. eri rakenneratkaisuiden väliset yleiset erot, rakenteen ilmaääneneristys (R) taajuuksittain Ilmaääneneristävys R [db] BSW-elementti ( ), 53 db Sisäkuori 80mm + kuorielementti, 56 db Sisäkuori 80mm + 3-krs. rappaus ja villa, 58 db Sisäkuori 80mm + ohutrappaus ja villa, 48 db Taajuus f [Hz]

16 Laskennan tulokset mikäli alueella on liikenteestä, teollisuudesta tai jostain muusta lähteestä aiheutuvaa melua, on tilanteen kartoittaminen suositeltavaa tarkempaa analyysiä varten tulee tietää mahdolliset melulähteet sekä käytetyt rakenteet ja niiden ominaisuudet

17 Tutkitut ilmiöt suurin osa rakenteista täyttää tutkimuksessa käytetyt julkisivun äänitasoerovaatimukset paremmalla ikkunalla voidaan kompensoida julkisivuelementin heikompaa ilmaääneneristyskykyä etenkin ohutrappausta käytettäessä on suositeltavaa valita mahdollisimman hyvin ääntä eristävät ikkunat huoneistojen välisessä ilmaääneneristysluvussa ei havaittu muutoksia

18 kiitos mielenkiinnostanne lisätietoja aiheesta, sähköpostilla: puhelimitse:
