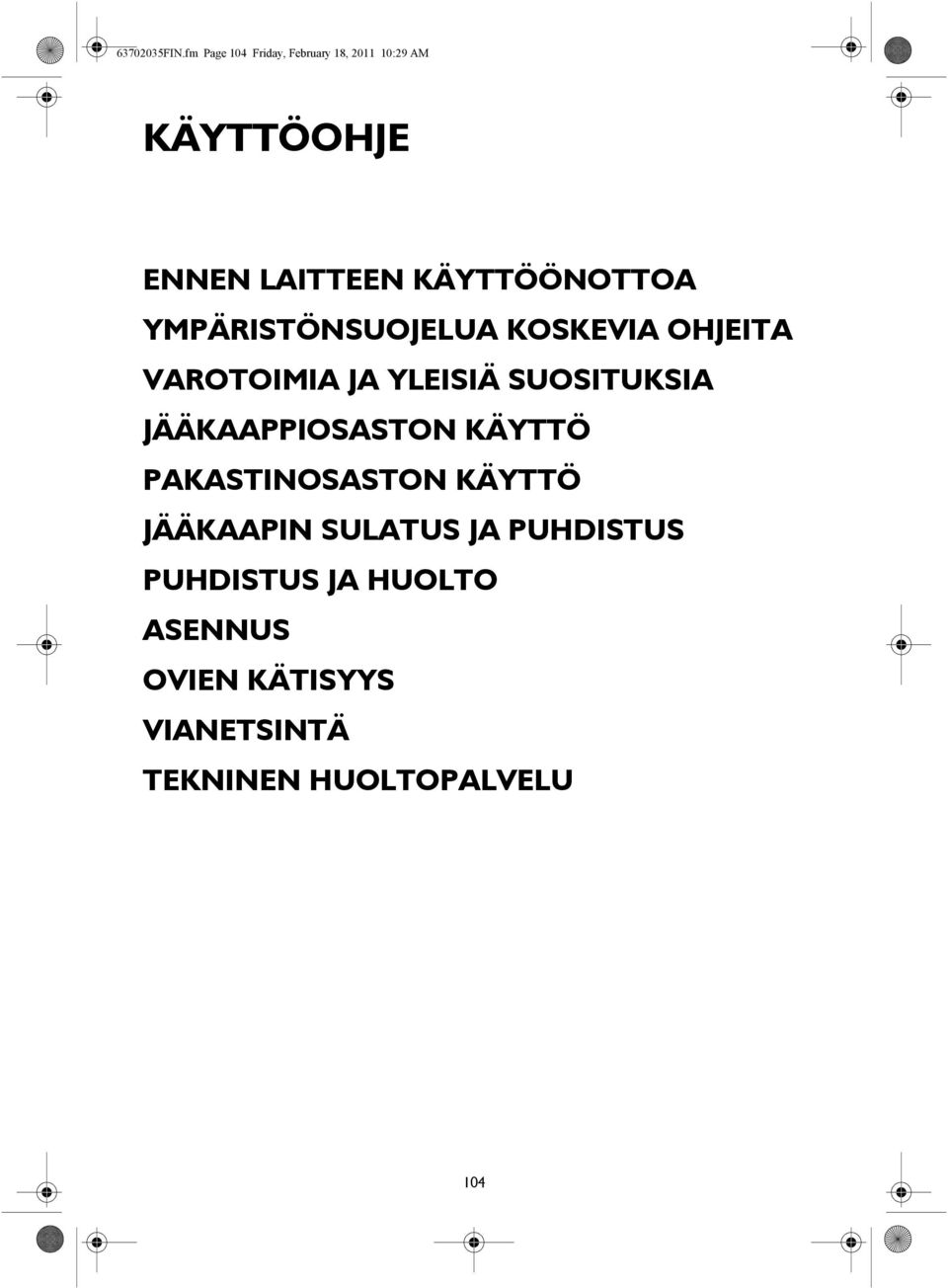

1 FIN.fm Page 104 Friday, February 18, :29 AM KÄYTTÖOHJE ENNEN LAITTEEN KÄYTTÖÖNOTTOA YMPÄRISTÖNSUOJELUA KOSKEVIA OHJEITA VAROTOIMIA JA YLEISIÄ SUOSITUKSIA JÄÄKAAPPIOSASTON KÄYTTÖ PAKASTINOSASTON KÄYTTÖ JÄÄKAAPIN SULATUS JA PUHDISTUS PUHDISTUS JA HUOLTO ASENNUS OVIEN KÄTISYYS VIANETSINTÄ TEKNINEN HUOLTOPALVELU 104

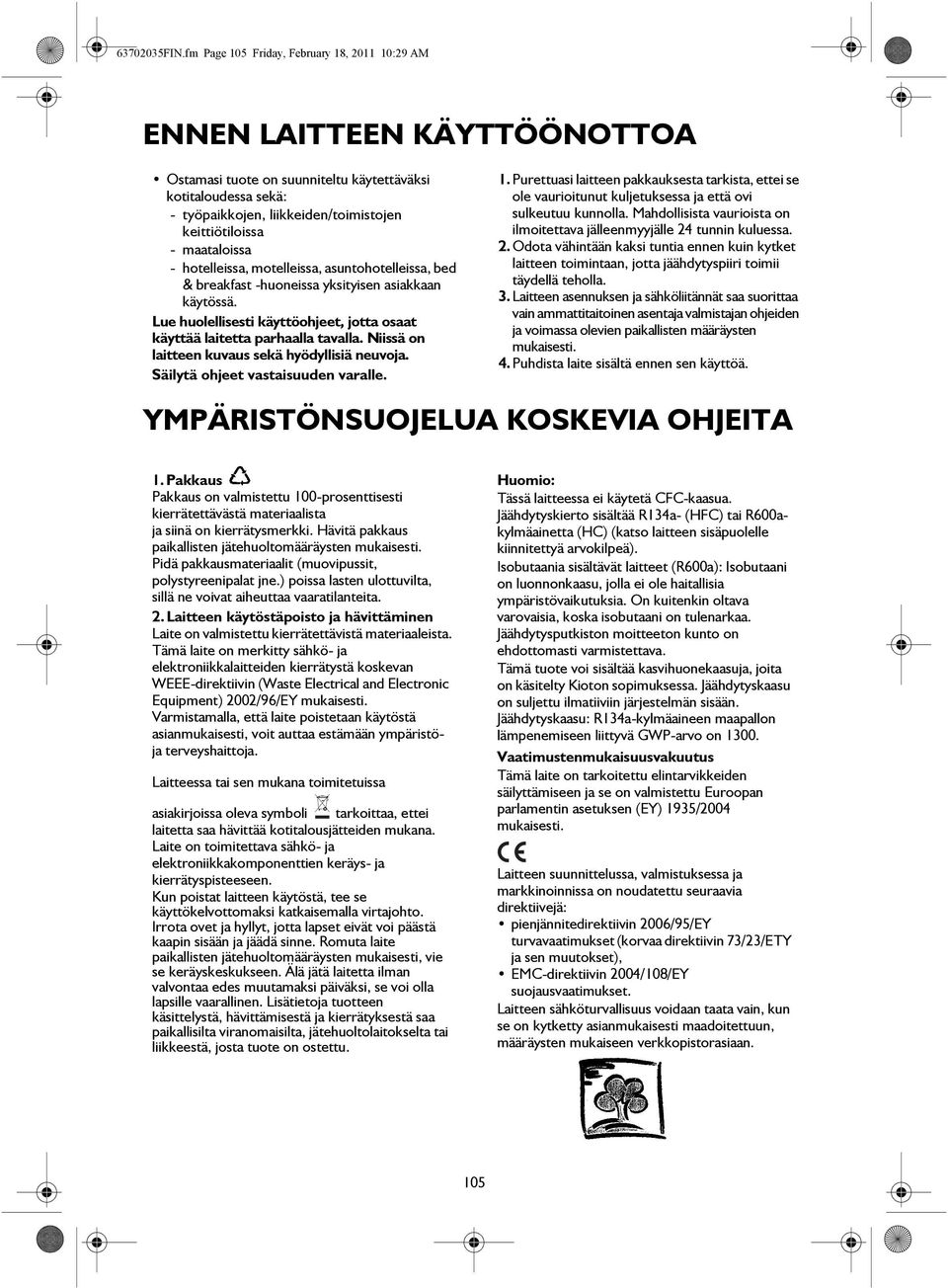

2 FIN.fm Page 105 Friday, February 18, :29 AM ENNEN LAITTEEN KÄYTTÖÖNOTTOA Ostamasi tuote on suunniteltu käytettäväksi kotitaloudessa sekä: - työpaikkojen, liikkeiden/toimistojen keittiötiloissa - maataloissa - hotelleissa, motelleissa, asuntohotelleissa, bed & breakfast -huoneissa yksityisen asiakkaan käytössä. Lue huolellisesti käyttöohjeet, jotta osaat käyttää laitetta parhaalla tavalla. Niissä on laitteen kuvaus sekä hyödyllisiä neuvoja. Säilytä ohjeet vastaisuuden varalle. 1. Purettuasi laitteen pakkauksesta tarkista, ettei se ole vaurioitunut kuljetuksessa ja että ovi sulkeutuu kunnolla. Mahdollisista vaurioista on ilmoitettava jälleenmyyjälle 24 tunnin kuluessa. 2. Odota vähintään kaksi tuntia ennen kuin kytket laitteen toimintaan, jotta jäähdytyspiiri toimii täydellä teholla. 3. Laitteen asennuksen ja sähköliitännät saa suorittaa vain ammattitaitoinen asentaja valmistajan ohjeiden ja voimassa olevien paikallisten määräysten mukaisesti. 4. Puhdista laite sisältä ennen sen käyttöä. YMPÄRISTÖNSUOJELUA KOSKEVIA OHJEITA 1. Pakkaus Pakkaus on valmistettu 100-prosenttisesti kierrätettävästä materiaalista ja siinä on kierrätysmerkki. Hävitä pakkaus paikallisten jätehuoltomääräysten mukaisesti. Pidä pakkausmateriaalit (muovipussit, polystyreenipalat jne.) poissa lasten ulottuvilta, sillä ne voivat aiheuttaa vaaratilanteita. 2. Laitteen käytöstäpoisto ja hävittäminen Laite on valmistettu kierrätettävistä materiaaleista. Tämä laite on merkitty sähkö- ja elektroniikkalaitteiden kierrätystä koskevan WEEE-direktiivin (Waste Electrical and Electronic Equipment) 2002/96/EY mukaisesti. Varmistamalla, että laite poistetaan käytöstä asianmukaisesti, voit auttaa estämään ympäristöja terveyshaittoja. Laitteessa tai sen mukana toimitetuissa asiakirjoissa oleva symboli tarkoittaa, ettei laitetta saa hävittää kotitalousjätteiden mukana. Laite on toimitettava sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen. Kun poistat laitteen käytöstä, tee se käyttökelvottomaksi katkaisemalla virtajohto. Irrota ovet ja hyllyt, jotta lapset eivät voi päästä kaapin sisään ja jäädä sinne. Romuta laite paikallisten jätehuoltomääräysten mukaisesti, vie se keräyskeskukseen. Älä jätä laitetta ilman valvontaa edes muutamaksi päiväksi, se voi olla lapsille vaarallinen. Lisätietoja tuotteen käsittelystä, hävittämisestä ja kierrätyksestä saa paikallisilta viranomaisilta, jätehuoltolaitokselta tai liikkeestä, josta tuote on ostettu. Tässä laitteessa ei käytetä CFC-kaasua. Jäähdytyskierto sisältää R134a- (HFC) tai R600akylmäainetta (HC) (katso laitteen sisäpuolelle kiinnitettyä arvokilpeä). Isobutaania sisältävät laitteet (R600a): Isobutaani on luonnonkaasu, jolla ei ole haitallisia ympäristövaikutuksia. On kuitenkin oltava varovaisia, koska isobutaani on tulenarkaa. Jäähdytysputkiston moitteeton kunto on ehdottomasti varmistettava. Tämä tuote voi sisältää kasvihuonekaasuja, joita on käsitelty Kioton sopimuksessa. Jäähdytyskaasu on suljettu ilmatiiviin järjestelmän sisään. Jäähdytyskaasu: R134a-kylmäaineen maapallon lämpenemiseen liittyvä GWP-arvo on Vaatimustenmukaisuusvakuutus Tämä laite on tarkoitettu elintarvikkeiden säilyttämiseen ja se on valmistettu Euroopan parlamentin asetuksen (EY) 1935/2004 mukaisesti. Laitteen suunnittelussa, valmistuksessa ja markkinoinnissa on noudatettu seuraavia direktiivejä: pienjännitedirektiivin 2006/95/EY turvavaatimukset (korvaa direktiivin 73/23/ETY ja sen muutokset), EMC-direktiivin 2004/108/EY suojausvaatimukset. Laitteen sähköturvallisuus voidaan taata vain, kun se on kytketty asianmukaisesti maadoitettuun, määräysten mukaiseen verkkopistorasiaan. 105

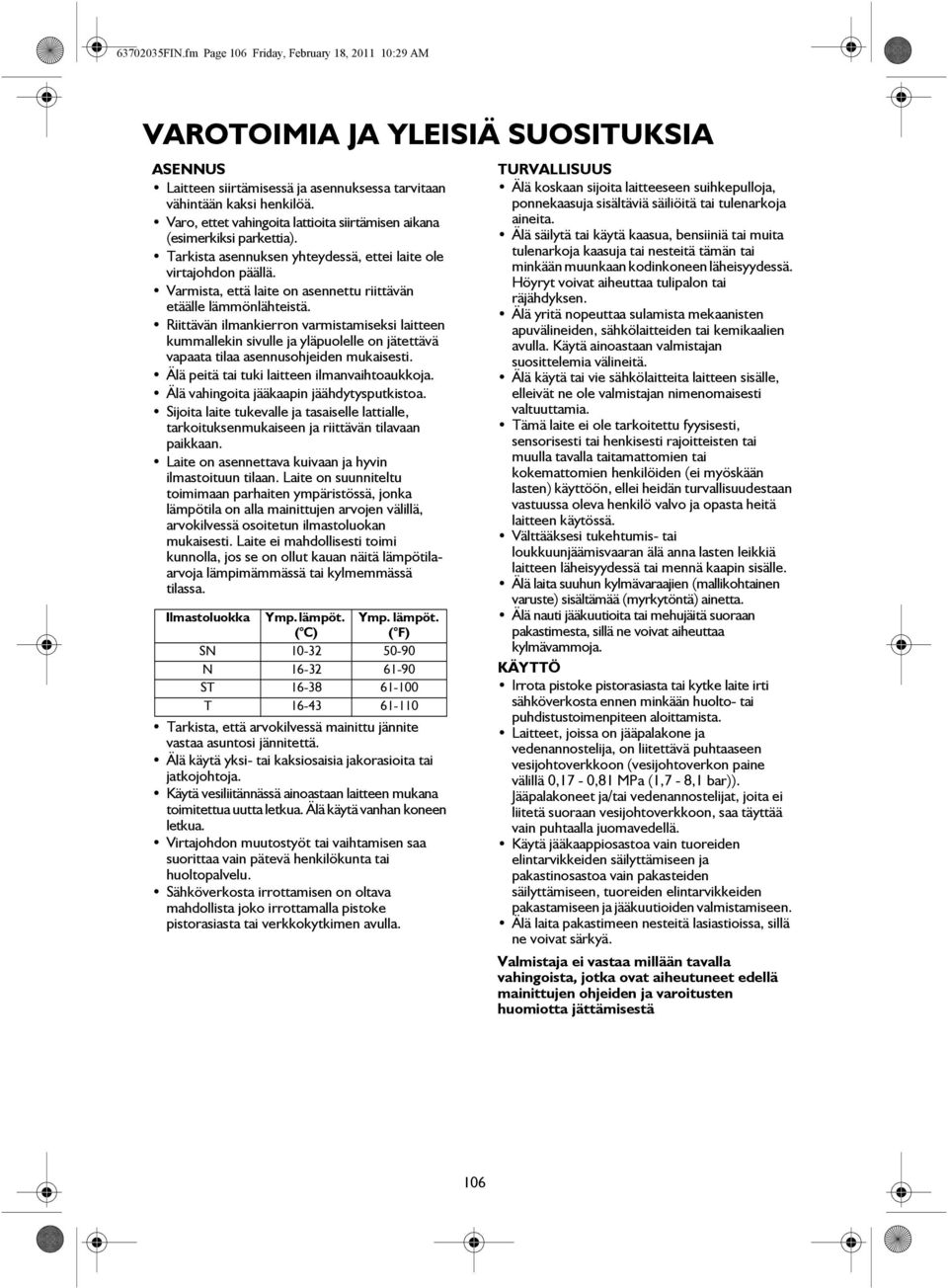

3 FIN.fm Page 106 Friday, February 18, :29 AM VAROTOIMIA JA YLEISIÄ SUOSITUKSIA ASENNUS Laitteen siirtämisessä ja asennuksessa tarvitaan vähintään kaksi henkilöä. Varo, ettet vahingoita lattioita siirtämisen aikana (esimerkiksi parkettia). Tarkista asennuksen yhteydessä, ettei laite ole virtajohdon päällä. Varmista, että laite on asennettu riittävän etäälle lämmönlähteistä. Riittävän ilmankierron varmistamiseksi laitteen kummallekin sivulle ja yläpuolelle on jätettävä vapaata tilaa asennusohjeiden mukaisesti. Älä peitä tai tuki laitteen ilmanvaihtoaukkoja. Älä vahingoita jääkaapin jäähdytysputkistoa. Sijoita laite tukevalle ja tasaiselle lattialle, tarkoituksenmukaiseen ja riittävän tilavaan paikkaan. Laite on asennettava kuivaan ja hyvin ilmastoituun tilaan. Laite on suunniteltu toimimaan parhaiten ympäristössä, jonka lämpötila on alla mainittujen arvojen välillä, arvokilvessä osoitetun ilmastoluokan mukaisesti. Laite ei mahdollisesti toimi kunnolla, jos se on ollut kauan näitä lämpötilaarvoja lämpimämmässä tai kylmemmässä tilassa. Ilmastoluokka Ymp. lämpöt. Ymp. lämpöt. ( C) ( F) SN N ST T Tarkista, että arvokilvessä mainittu jännite vastaa asuntosi jännitettä. Älä käytä yksi- tai kaksiosaisia jakorasioita tai jatkojohtoja. Käytä vesiliitännässä ainoastaan laitteen mukana toimitettua uutta letkua. Älä käytä vanhan koneen letkua. Virtajohdon muutostyöt tai vaihtamisen saa suorittaa vain pätevä henkilökunta tai huoltopalvelu. Sähköverkosta irrottamisen on oltava mahdollista joko irrottamalla pistoke pistorasiasta tai verkkokytkimen avulla. TURVALLISUUS Älä koskaan sijoita laitteeseen suihkepulloja, ponnekaasuja sisältäviä säiliöitä tai tulenarkoja aineita. Älä säilytä tai käytä kaasua, bensiiniä tai muita tulenarkoja kaasuja tai nesteitä tämän tai minkään muunkaan kodinkoneen läheisyydessä. Höyryt voivat aiheuttaa tulipalon tai räjähdyksen. Älä yritä nopeuttaa sulamista mekaanisten apuvälineiden, sähkölaitteiden tai kemikaalien avulla. Käytä ainoastaan valmistajan suosittelemia välineitä. Älä käytä tai vie sähkölaitteita laitteen sisälle, elleivät ne ole valmistajan nimenomaisesti valtuuttamia. Tämä laite ei ole tarkoitettu fyysisesti, sensorisesti tai henkisesti rajoitteisten tai muulla tavalla taitamattomien tai kokemattomien henkilöiden (ei myöskään lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä. Välttääksesi tukehtumis- tai loukkuunjäämisvaaran älä anna lasten leikkiä laitteen läheisyydessä tai mennä kaapin sisälle. Älä laita suuhun kylmävaraajien (mallikohtainen varuste) sisältämää (myrkytöntä) ainetta. Älä nauti jääkuutioita tai mehujäitä suoraan pakastimesta, sillä ne voivat aiheuttaa kylmävammoja. KÄYTTÖ Irrota pistoke pistorasiasta tai kytke laite irti sähköverkosta ennen minkään huolto- tai puhdistustoimenpiteen aloittamista. Laitteet, joissa on jääpalakone ja vedenannostelija, on liitettävä puhtaaseen vesijohtoverkkoon (vesijohtoverkon paine välillä 0,17-0,81 MPa (1,7-8,1 bar)). Jääpalakoneet ja/tai vedenannostelijat, joita ei liitetä suoraan vesijohtoverkkoon, saa täyttää vain puhtaalla juomavedellä. Käytä jääkaappiosastoa vain tuoreiden elintarvikkeiden säilyttämiseen ja pakastinosastoa vain pakasteiden säilyttämiseen, tuoreiden elintarvikkeiden pakastamiseen ja jääkuutioiden valmistamiseen. Älä laita pakastimeen nesteitä lasiastioissa, sillä ne voivat särkyä. Valmistaja ei vastaa millään tavalla vahingoista, jotka ovat aiheutuneet edellä mainittujen ohjeiden ja varoitusten huomiotta jättämisestä 106

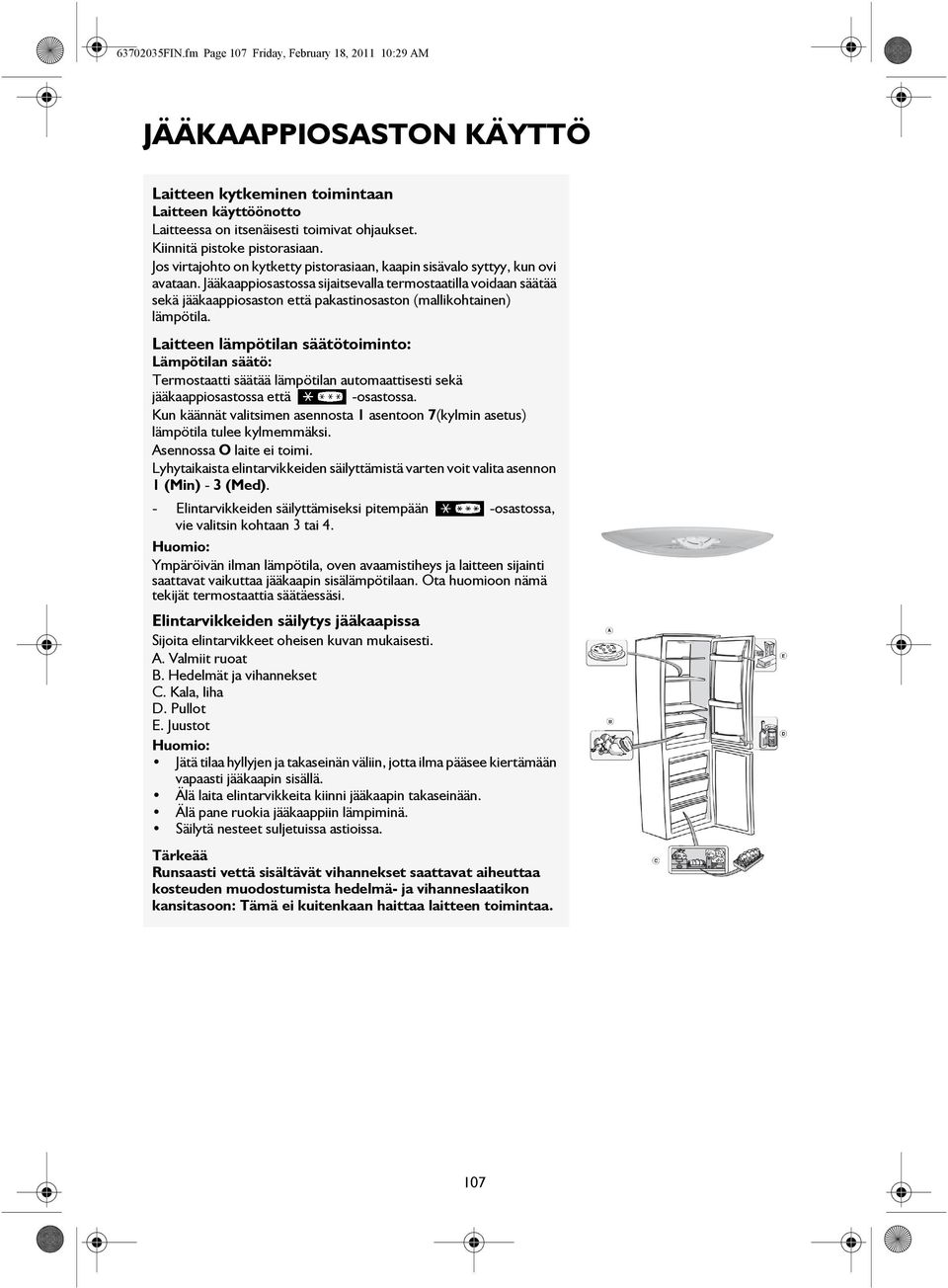

4 FIN.fm Page 107 Friday, February 18, :29 AM JÄÄKAAPPIOSASTON KÄYTTÖ Laitteen kytkeminen toimintaan Laitteen käyttöönotto Laitteessa on itsenäisesti toimivat ohjaukset. Kiinnitä pistoke pistorasiaan. Jos virtajohto on kytketty pistorasiaan, kaapin sisävalo syttyy, kun ovi avataan. Jääkaappiosastossa sijaitsevalla termostaatilla voidaan säätää sekä jääkaappiosaston että pakastinosaston (mallikohtainen) lämpötila. Laitteen lämpötilan säätötoiminto: Lämpötilan säätö: Termostaatti säätää lämpötilan automaattisesti sekä jääkaappiosastossa että -osastossa. Kun käännät valitsimen asennosta 1 asentoon 7(kylmin asetus) lämpötila tulee kylmemmäksi. Asennossa O laite ei toimi. Lyhytaikaista elintarvikkeiden säilyttämistä varten voit valita asennon 1 (Min) - 3 (Med). - Elintarvikkeiden säilyttämiseksi pitempään -osastossa, vie valitsin kohtaan 3 tai 4. Ympäröivän ilman lämpötila, oven avaamistiheys ja laitteen sijainti saattavat vaikuttaa jääkaapin sisälämpötilaan. Ota huomioon nämä tekijät termostaattia säätäessäsi. Elintarvikkeiden säilytys jääkaapissa Sijoita elintarvikkeet oheisen kuvan mukaisesti. A. Valmiit ruoat B. Hedelmät ja vihannekset C. Kala, liha D. Pullot E. Juustot Jätä tilaa hyllyjen ja takaseinän väliin, jotta ilma pääsee kiertämään vapaasti jääkaapin sisällä. Älä laita elintarvikkeita kiinni jääkaapin takaseinään. Älä pane ruokia jääkaappiin lämpiminä. Säilytä nesteet suljetuissa astioissa. Tärkeää Runsaasti vettä sisältävät vihannekset saattavat aiheuttaa kosteuden muodostumista hedelmä- ja vihanneslaatikon kansitasoon: Tämä ei kuitenkaan haittaa laitteen toimintaa. 107

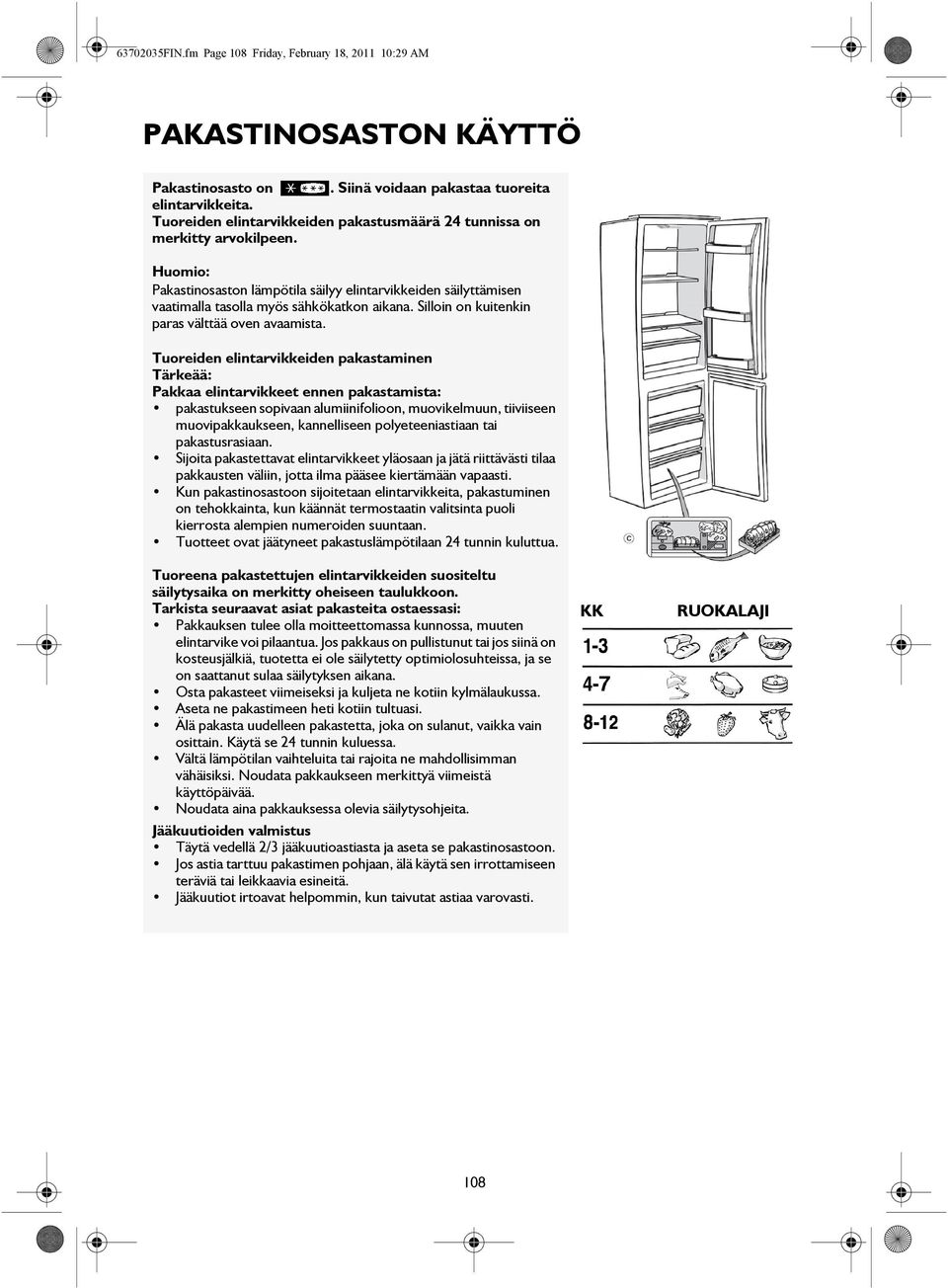

5 FIN.fm Page 108 Friday, February 18, :29 AM PAKASTINOSASTON KÄYTTÖ Pakastinosasto on. Siinä voidaan pakastaa tuoreita elintarvikkeita. Tuoreiden elintarvikkeiden pakastusmäärä 24 tunnissa on merkitty arvokilpeen. Pakastinosaston lämpötila säilyy elintarvikkeiden säilyttämisen vaatimalla tasolla myös sähkökatkon aikana. Silloin on kuitenkin paras välttää oven avaamista. Tuoreiden elintarvikkeiden pakastaminen Tärkeää: Pakkaa elintarvikkeet ennen pakastamista: pakastukseen sopivaan alumiinifolioon, muovikelmuun, tiiviiseen muovipakkaukseen, kannelliseen polyeteeniastiaan tai pakastusrasiaan. Sijoita pakastettavat elintarvikkeet yläosaan ja jätä riittävästi tilaa pakkausten väliin, jotta ilma pääsee kiertämään vapaasti. Kun pakastinosastoon sijoitetaan elintarvikkeita, pakastuminen on tehokkainta, kun käännät termostaatin valitsinta puoli kierrosta alempien numeroiden suuntaan. Tuotteet ovat jäätyneet pakastuslämpötilaan 24 tunnin kuluttua. Tuoreena pakastettujen elintarvikkeiden suositeltu säilytysaika on merkitty oheiseen taulukkoon. Tarkista seuraavat asiat pakasteita ostaessasi: Pakkauksen tulee olla moitteettomassa kunnossa, muuten elintarvike voi pilaantua. Jos pakkaus on pullistunut tai jos siinä on kosteusjälkiä, tuotetta ei ole säilytetty optimiolosuhteissa, ja se on saattanut sulaa säilytyksen aikana. Osta pakasteet viimeiseksi ja kuljeta ne kotiin kylmälaukussa. Aseta ne pakastimeen heti kotiin tultuasi. Älä pakasta uudelleen pakastetta, joka on sulanut, vaikka vain osittain. Käytä se 24 tunnin kuluessa. Vältä lämpötilan vaihteluita tai rajoita ne mahdollisimman vähäisiksi. Noudata pakkaukseen merkittyä viimeistä käyttöpäivää. Noudata aina pakkauksessa olevia säilytysohjeita. Jääkuutioiden valmistus Täytä vedellä 2/3 jääkuutioastiasta ja aseta se pakastinosastoon. Jos astia tarttuu pakastimen pohjaan, älä käytä sen irrottamiseen teräviä tai leikkaavia esineitä. Jääkuutiot irtoavat helpommin, kun taivutat astiaa varovasti. KK RUOKALAJI 108

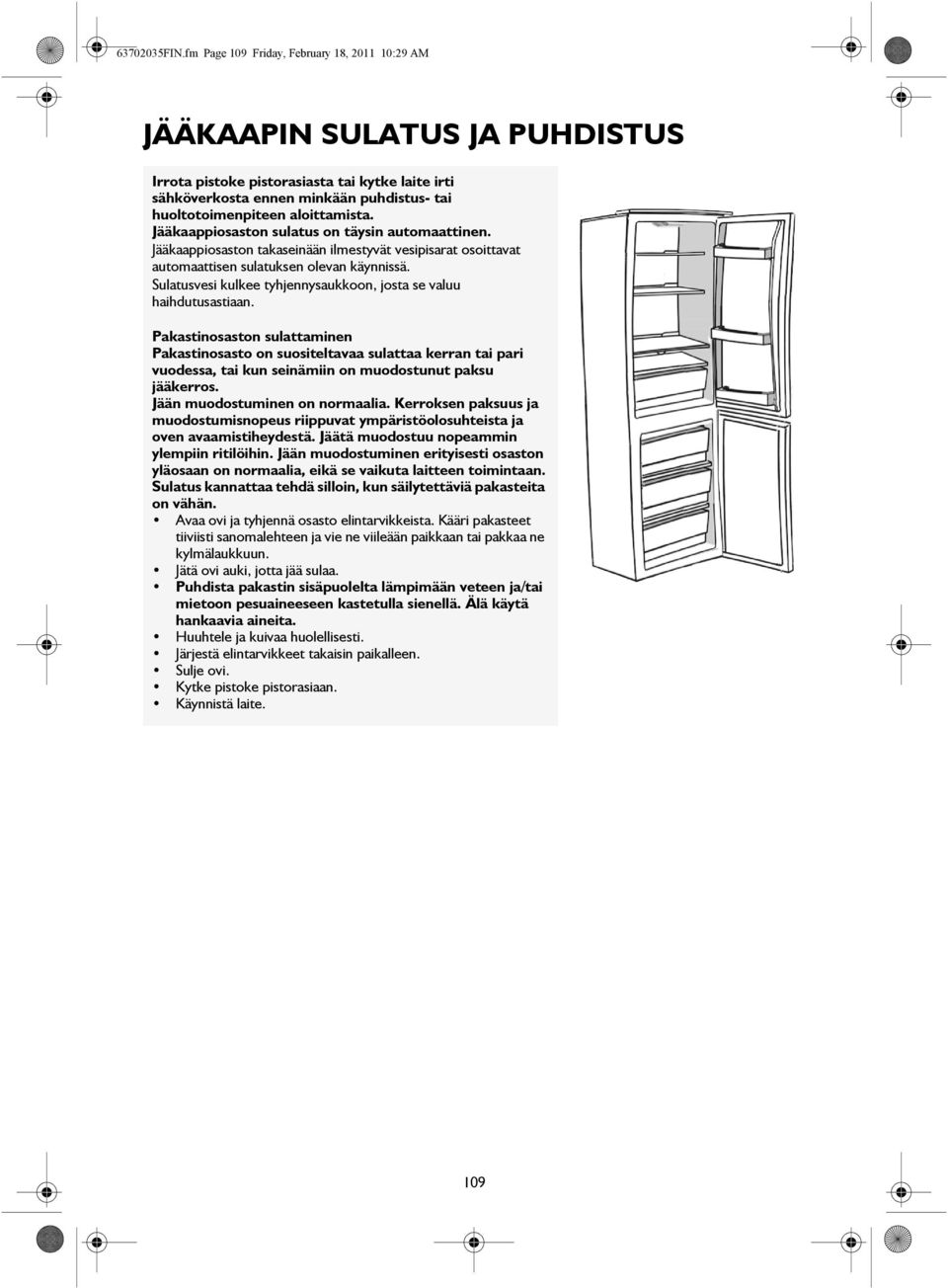

6 FIN.fm Page 109 Friday, February 18, :29 AM JÄÄKAAPIN SULATUS JA PUHDISTUS Irrota pistoke pistorasiasta tai kytke laite irti sähköverkosta ennen minkään puhdistus- tai huoltotoimenpiteen aloittamista. Jääkaappiosaston sulatus on täysin automaattinen. Jääkaappiosaston takaseinään ilmestyvät vesipisarat osoittavat automaattisen sulatuksen olevan käynnissä. Sulatusvesi kulkee tyhjennysaukkoon, josta se valuu haihdutusastiaan. Pakastinosaston sulattaminen Pakastinosasto on suositeltavaa sulattaa kerran tai pari vuodessa, tai kun seinämiin on muodostunut paksu jääkerros. Jään muodostuminen on normaalia. Kerroksen paksuus ja muodostumisnopeus riippuvat ympäristöolosuhteista ja oven avaamistiheydestä. Jäätä muodostuu nopeammin ylempiin ritilöihin. Jään muodostuminen erityisesti osaston yläosaan on normaalia, eikä se vaikuta laitteen toimintaan. Sulatus kannattaa tehdä silloin, kun säilytettäviä pakasteita on vähän. Avaa ovi ja tyhjennä osasto elintarvikkeista. Kääri pakasteet tiiviisti sanomalehteen ja vie ne viileään paikkaan tai pakkaa ne kylmälaukkuun. Jätä ovi auki, jotta jää sulaa. Puhdista pakastin sisäpuolelta lämpimään veteen ja/tai mietoon pesuaineeseen kastetulla sienellä. Älä käytä hankaavia aineita. Huuhtele ja kuivaa huolellisesti. Järjestä elintarvikkeet takaisin paikalleen. Sulje ovi. Kytke pistoke pistorasiaan. Käynnistä laite. 109

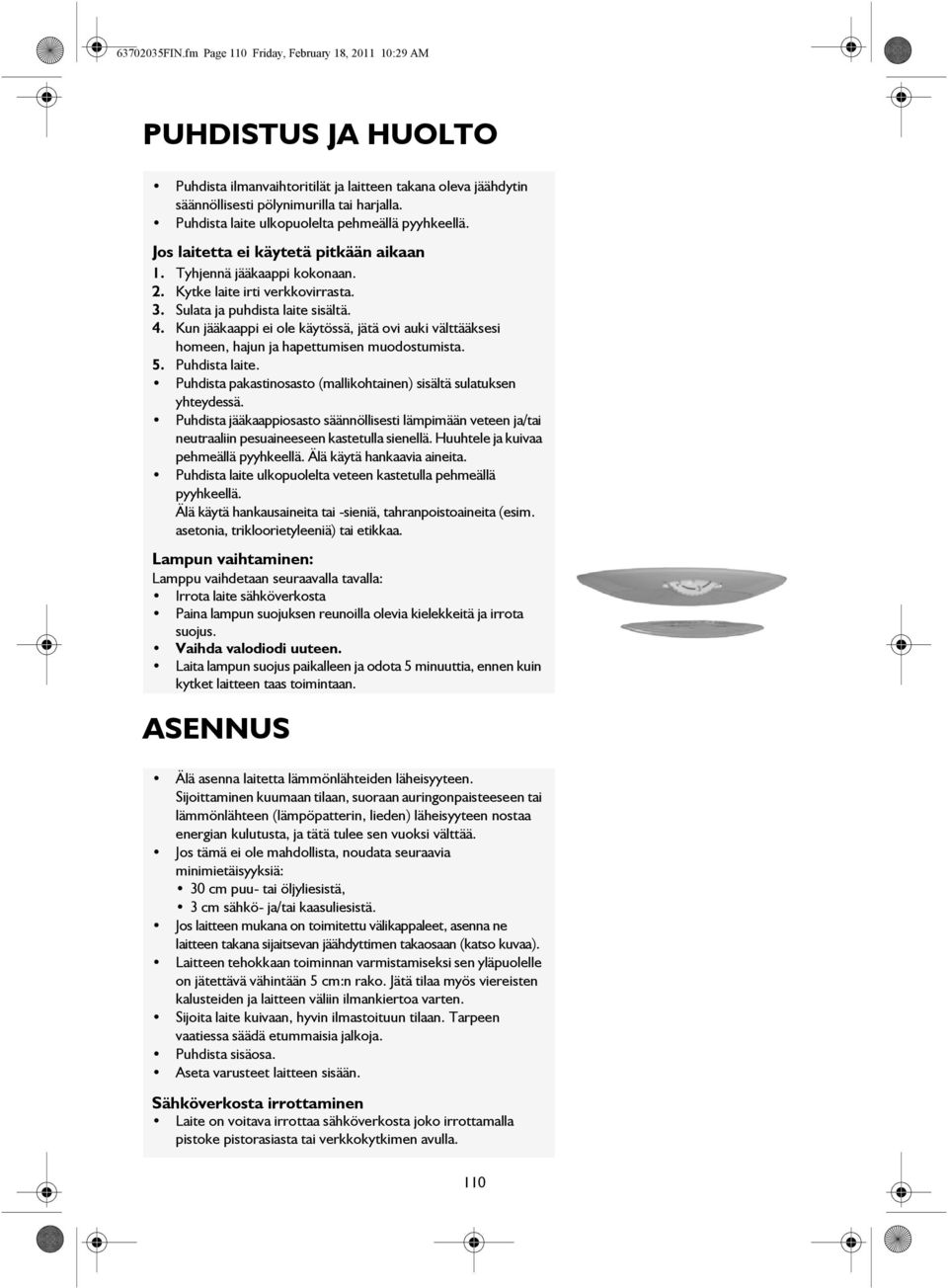

7 FIN.fm Page 110 Friday, February 18, :29 AM PUHDISTUS JA HUOLTO Puhdista ilmanvaihtoritilät ja laitteen takana oleva jäähdytin säännöllisesti pölynimurilla tai harjalla. Puhdista laite ulkopuolelta pehmeällä pyyhkeellä. Jos laitetta ei käytetä pitkään aikaan 1. Tyhjennä jääkaappi kokonaan. 2. Kytke laite irti verkkovirrasta. 3. Sulata ja puhdista laite sisältä. 4. Kun jääkaappi ei ole käytössä, jätä ovi auki välttääksesi homeen, hajun ja hapettumisen muodostumista. 5. Puhdista laite. Puhdista pakastinosasto (mallikohtainen) sisältä sulatuksen yhteydessä. Puhdista jääkaappiosasto säännöllisesti lämpimään veteen ja/tai neutraaliin pesuaineeseen kastetulla sienellä. Huuhtele ja kuivaa pehmeällä pyyhkeellä. Älä käytä hankaavia aineita. Puhdista laite ulkopuolelta veteen kastetulla pehmeällä pyyhkeellä. Älä käytä hankausaineita tai -sieniä, tahranpoistoaineita (esim. asetonia, trikloorietyleeniä) tai etikkaa. Lampun vaihtaminen: Lamppu vaihdetaan seuraavalla tavalla: Irrota laite sähköverkosta Paina lampun suojuksen reunoilla olevia kielekkeitä ja irrota suojus. Vaihda valodiodi uuteen. Laita lampun suojus paikalleen ja odota 5 minuuttia, ennen kuin kytket laitteen taas toimintaan. ASENNUS Älä asenna laitetta lämmönlähteiden läheisyyteen. Sijoittaminen kuumaan tilaan, suoraan auringonpaisteeseen tai lämmönlähteen (lämpöpatterin, lieden) läheisyyteen nostaa energian kulutusta, ja tätä tulee sen vuoksi välttää. Jos tämä ei ole mahdollista, noudata seuraavia minimietäisyyksiä: 30 cm puu- tai öljyliesistä, 3 cm sähkö- ja/tai kaasuliesistä. Jos laitteen mukana on toimitettu välikappaleet, asenna ne laitteen takana sijaitsevan jäähdyttimen takaosaan (katso kuvaa). Laitteen tehokkaan toiminnan varmistamiseksi sen yläpuolelle on jätettävä vähintään 5 cm:n rako. Jätä tilaa myös viereisten kalusteiden ja laitteen väliin ilmankiertoa varten. Sijoita laite kuivaan, hyvin ilmastoituun tilaan. Tarpeen vaatiessa säädä etummaisia jalkoja. Puhdista sisäosa. Aseta varusteet laitteen sisään. Sähköverkosta irrottaminen Laite on voitava irrottaa sähköverkosta joko irrottamalla pistoke pistorasiasta tai verkkokytkimen avulla. 110

8 FIN.fm Page 111 Friday, February 18, :29 AM OVIEN KÄTISYYS Oven kätisyyden vaihtaminen Oven kätisyyden vaihtaminen Jääkaapin ovi voidaan avata oikealta tai vasemmalta. Toimitettaessa laitteen ovi aukeaa vasemmalta. Avautumissuunta voidaan vaihtaa seuraavien ohjeiden mukaan. Irrota pistoke pistorasiasta tai kytke laite irti sähköverkosta ennen oven kätisyyden vaihtotoimenpiteiden aloittamista. 1. Irrota ruuvit (1) pitäen yläpaneelia (2) kiinni laitteessa. Irrota yläpaneeli. 2. Irrota kaksi ruuvia (3) pitäen yläsaranaa (4) (oikea puoli) kiinni rungossa. Irrota yläsarana (4). 3. Nosta ovi keskisaranan tapista ja sijoita se naarmuttamattomalle pinnalle. 4. Irrota kaksi ruuvia (5) pitäen kiinni keskisaranasta (6). Irrota keskisarana (6). 5. Nosta ovi alasaranan tapista ja sijoita se naarmuttamattomalle pinnalle. 6. Irrota kaksi ruuvia (7) pitäen kiinni alasaranasta (8). Irrota alasarana (8). 7. Irrota vasen etujalka (9) ja siirrä se oikealle puolelle. 8. Ennen alasaranan (8) sijoittamista paikalleen on poistettava saranan tappi (10) ja käännettävä sarana (8). Kiinnitä alasarana (6) paikalleen vasemmalle puolelle kahdella ruuvilla (7). 9. Aseta saranan tappi (10) alasaranaan (8). 10.Laske ovi alasaranan tappiin (10). 11.Pidä alaovea kiinni ja kiinnitä keskisarana (6) vasemmalle puolelle kahdella ruuvilla (5). Älä kiristä ruuveja (5) ennen kuin alaoven yläreuna on ylätason kanssa samansuuntainen. 12.Ennen yläsaranan (4) sijoittamista paikalleen on poistettava saranan tappi (11) ja käännettävä sarana (4). Laita saranan tappi (11) yläsaranaan (4). 13.Laske yläovi keskisaranan tappiin. 14.Pidä yläovea kiinni ja kiinnitä yläsarana (4) vasemmalle puolelle kahdella ruuvilla (3). Älä kiristä ruuveja (3) ennen kuin oven yläreuna on ylätason kanssa samansuuntainen. 15.Kiinnitä yläpaneeli (2) paikalleen ruuveilla (1). Kuva 1 Oven avautumissuunta vasemmalta puolelta Kuva 2 Oven avautumissuunta oikealta puolelta Ovien avautumissuuntaa voi muuttaa. Laitteen ovien kätisyyden vaihtamisen suorittaa huoltopalvelu. Toimenpidettä ei katsota takuutoimenpiteeksi. 111

9 FIN.fm Page 112 Friday, February 18, :29 AM VIANETSINTÄ 1. Laite ei toimi. Onko kyseessä sähkökatko? Onko pistoke kunnolla kiinni pistorasiassa? Onko virta kytketty päälle virtakytkimestä? Onko sulake kunnossa? Onko virtajohto kunnossa? Onko termostaatti asennossa O (Stop)? 2. Osastojen sisälämpötila ei ole tarpeeksi alhainen. Onko ovi tiiviisti suljettu? Onko laite asennettu lämmönlähteen läheisyyteen? Onko termostaatti oikeassa asennossa? Ovatko ilmankiertoaukot tukossa? 3. Jääkaappiosaston lämpötila on liian alhainen. Onko termostaatti oikeassa asennossa? 4. Jääkaappiosaston pohjalla on vettä. Onko sulatusveden tyhjennysaukko tukossa? 5. Sisävalo ei toimi. Tarkista ensin kohta 1 ja sitten: Irrota laite sähköverkosta. Noudata lampun vaihdossa oheisen tuotetietolehtisen kuvallisia ohjeita. Tarkista lamppu ja vaihda viallinen lamppu uuteen. Lampun maksimiteho on 15 W. 6. Liikaa jäätä pakastinosastossa Onko ovi tiiviisti suljettu? Estävätkö elintarvikkeet oven sulkeutumisen? Laitteen etureuna voi olla lämmin. Se estää kosteuden muodostumista eikä se ole vika. Pulputtavat tai puhaltavat jäähdytyspiiristä kuuluvat äänet ovat normaali ilmiö. TEKNINEN HUOLTOPALVELU Ennen kuin soitat huoltoon: 1. Kokeile, voitko itse poistaa häiriön kohdan Vianetsintä avulla. 2. Käynnistä laite uudelleen nähdäksesi onko vika poistunut. Jos vika esiintyy edelleen, sammuta laite ja toista toimenpide noin tunnin kuluttua. 3. Jos häiriö ei tästä huolimatta häviä, ota yhteys valtuutettuun huoltoliikkeeseen. Ilmoita seuraavat asiat: häiriön laatu, laitteen malli, huoltokoodi (laitteen sisäpuolelle kiinnitettyyn arvokilpeen SERVICE-sanan jälkeen merkitty luku), täydellinen osoitteesi, puhelin- ja suuntanumerosi. Ovien avautumissuuntaa voi muuttaa. Laitteen ovien kätisyyden vaihtamisen suorittaa huoltopalvelu. Toimenpidettä ei katsota takuutoimenpiteeksi. 112
