1 Käyttöohje 3S Täyskasvonaamari alipaine Tilausnro /00

2 MSA AUER GmbH Thiemannstrasse 1 D Berlin Saksa MSA AUER GmbH. Kaikki oikeudet pidätetään

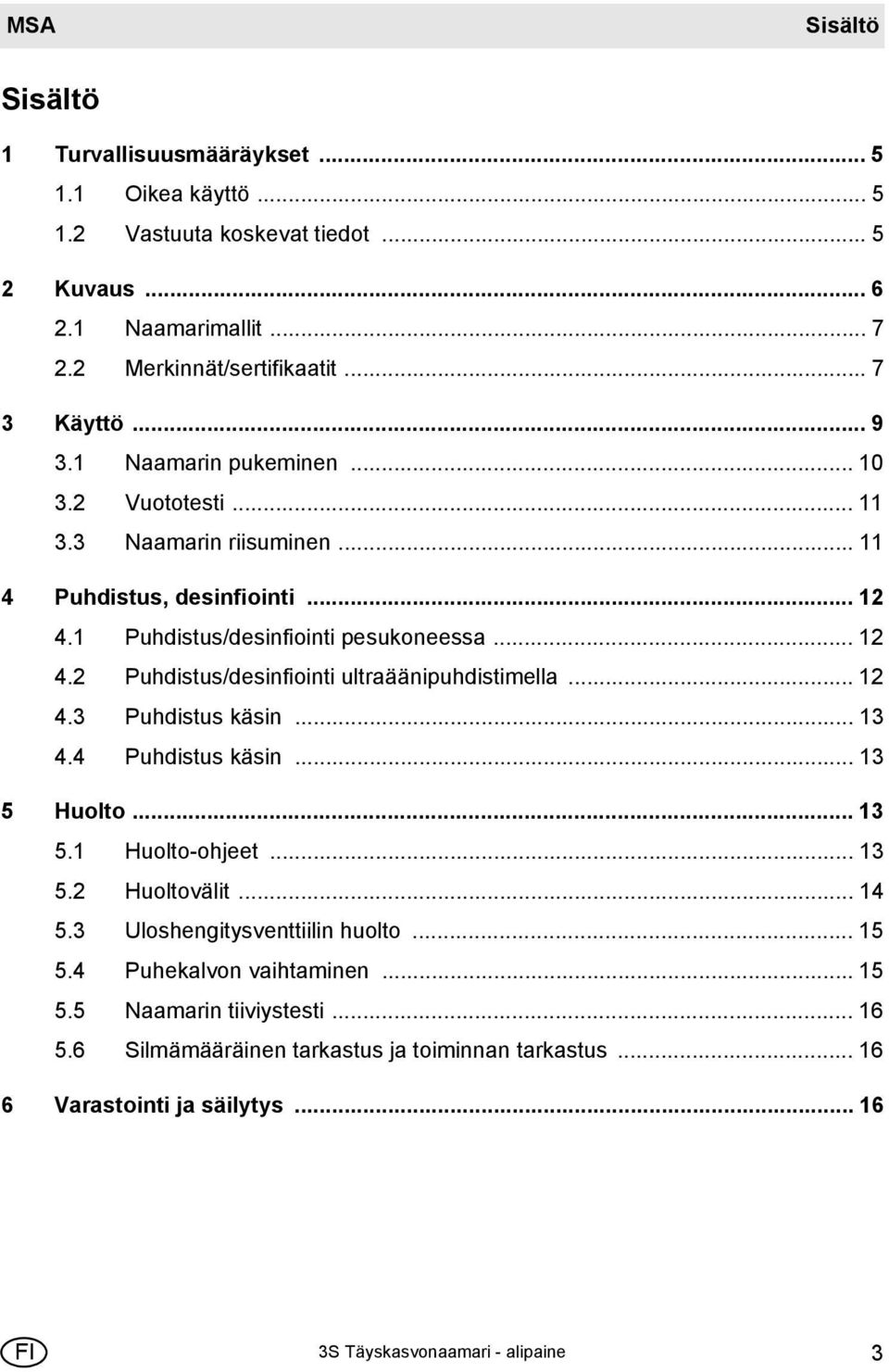

3 MSA Sisältö Sisältö 1 Turvallisuusmääräykset Oikea käyttö Vastuuta koskevat tiedot Kuvaus Naamarimallit Merkinnät/sertifikaatit Käyttö Naamarin pukeminen Vuototesti Naamarin riisuminen Puhdistus, desinfiointi Puhdistus/desinfiointi pesukoneessa Puhdistus/desinfiointi ultraäänipuhdistimella Puhdistus käsin Puhdistus käsin Huolto Huolto-ohjeet Huoltovälit Uloshengitysventtiilin huolto Puhekalvon vaihtaminen Naamarin tiiviystesti Silmämääräinen tarkastus ja toiminnan tarkastus Varastointi ja säilytys FI 3S Täyskasvonaamari - alipaine 3

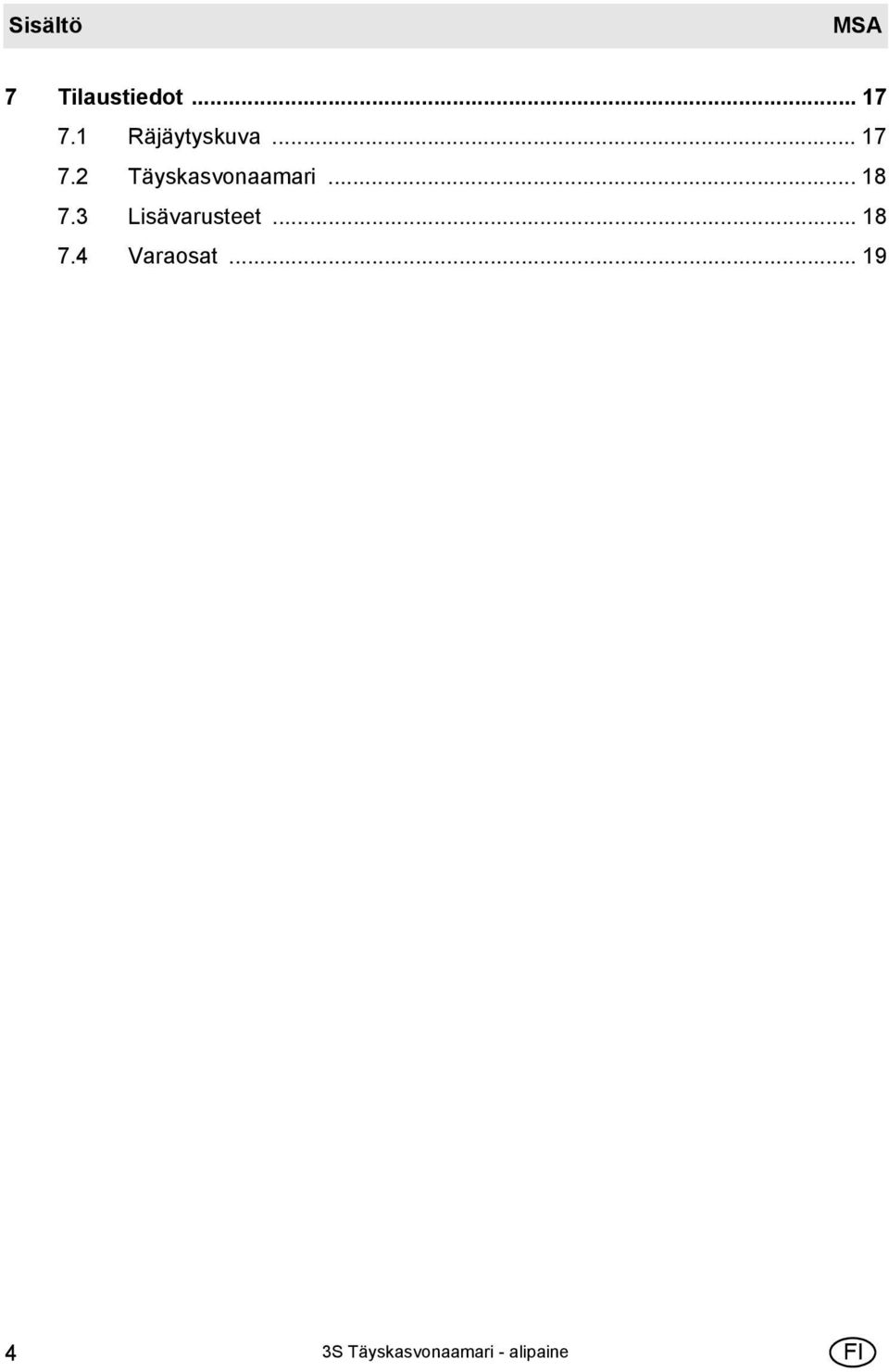

4 Sisältö MSA 7 Tilaustiedot Räjäytyskuva Täyskasvonaamari Lisävarusteet Varaosat S Täyskasvonaamari - alipaine FI

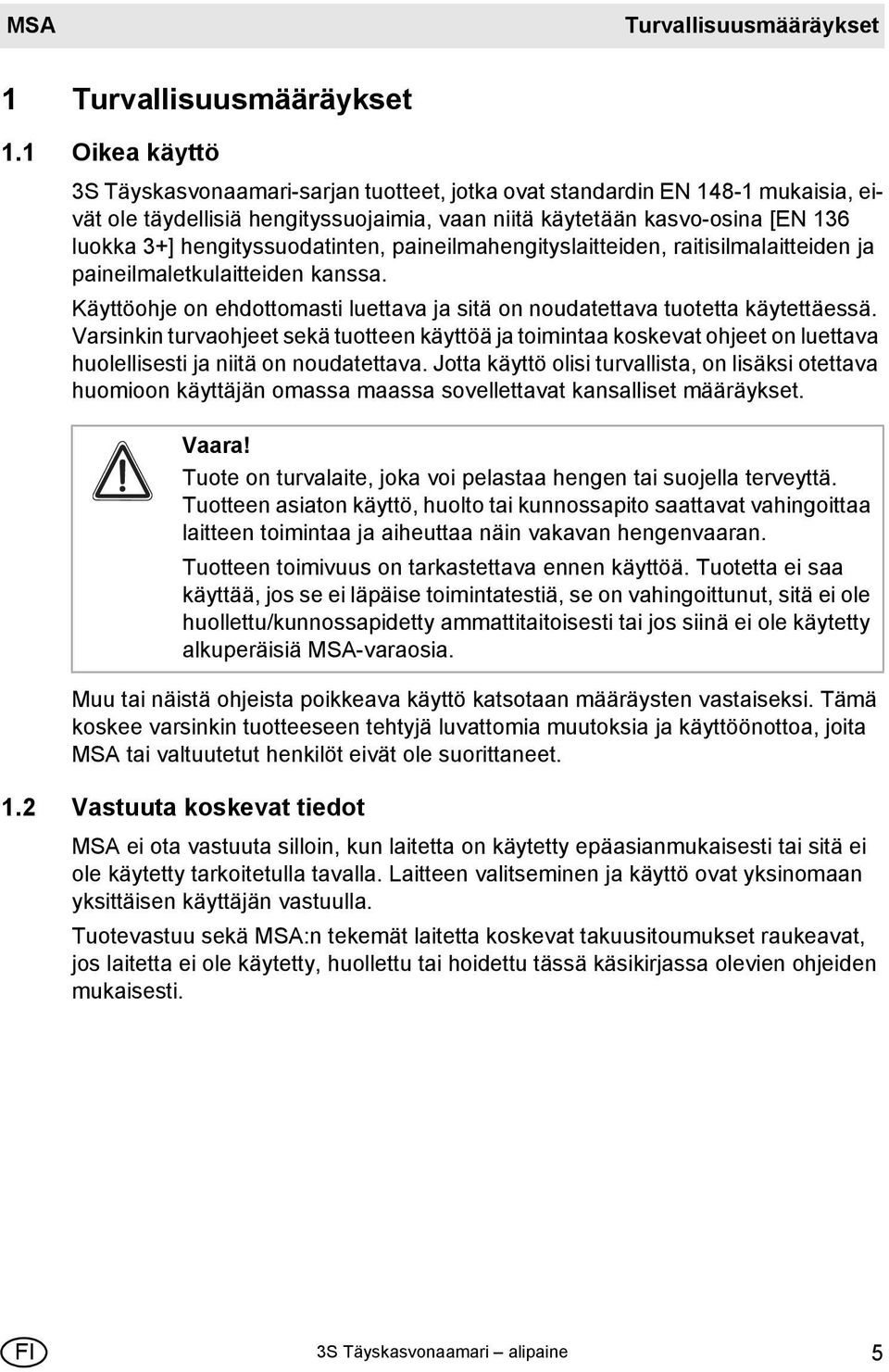

5 MSA Turvallisuusmääräykset 1 Turvallisuusmääräykset 1.1 Oikea käyttö 3S Täyskasvonaamari-sarjan tuotteet, jotka ovat standardin EN mukaisia, eivät ole täydellisiä hengityssuojaimia, vaan niitä käytetään kasvo-osina [EN 136 luokka 3+] hengityssuodatinten, paineilmahengityslaitteiden, raitisilmalaitteiden ja paineilmaletkulaitteiden kanssa. Käyttöohje on ehdottomasti luettava ja sitä on noudatettava tuotetta käytettäessä. Varsinkin turvaohjeet sekä tuotteen käyttöä ja toimintaa koskevat ohjeet on luettava huolellisesti ja niitä on noudatettava. Jotta käyttö olisi turvallista, on lisäksi otettava huomioon käyttäjän omassa maassa sovellettavat kansalliset määräykset. Vaara! Tuote on turvalaite, joka voi pelastaa hengen tai suojella terveyttä. Tuotteen asiaton käyttö, huolto tai kunnossapito saattavat vahingoittaa laitteen toimintaa ja aiheuttaa näin vakavan hengenvaaran. Tuotteen toimivuus on tarkastettava ennen käyttöä. Tuotetta ei saa käyttää, jos se ei läpäise toimintatestiä, se on vahingoittunut, sitä ei ole huollettu/kunnossapidetty ammattitaitoisesti tai jos siinä ei ole käytetty alkuperäisiä MSA-varaosia. Muu tai näistä ohjeista poikkeava käyttö katsotaan määräysten vastaiseksi. Tämä koskee varsinkin tuotteeseen tehtyjä luvattomia muutoksia ja käyttöönottoa, joita MSA tai valtuutetut henkilöt eivät ole suorittaneet. 1.2 Vastuuta koskevat tiedot MSA ei ota vastuuta silloin, kun laitetta on käytetty epäasianmukaisesti tai sitä ei ole käytetty tarkoitetulla tavalla. Laitteen valitseminen ja käyttö ovat yksinomaan yksittäisen käyttäjän vastuulla. Tuotevastuu sekä MSA:n tekemät laitetta koskevat takuusitoumukset raukeavat, jos laitetta ei ole käytetty, huollettu tai hoidettu tässä käsikirjassa olevien ohjeiden mukaisesti. FI 3S Täyskasvonaamari alipaine 5

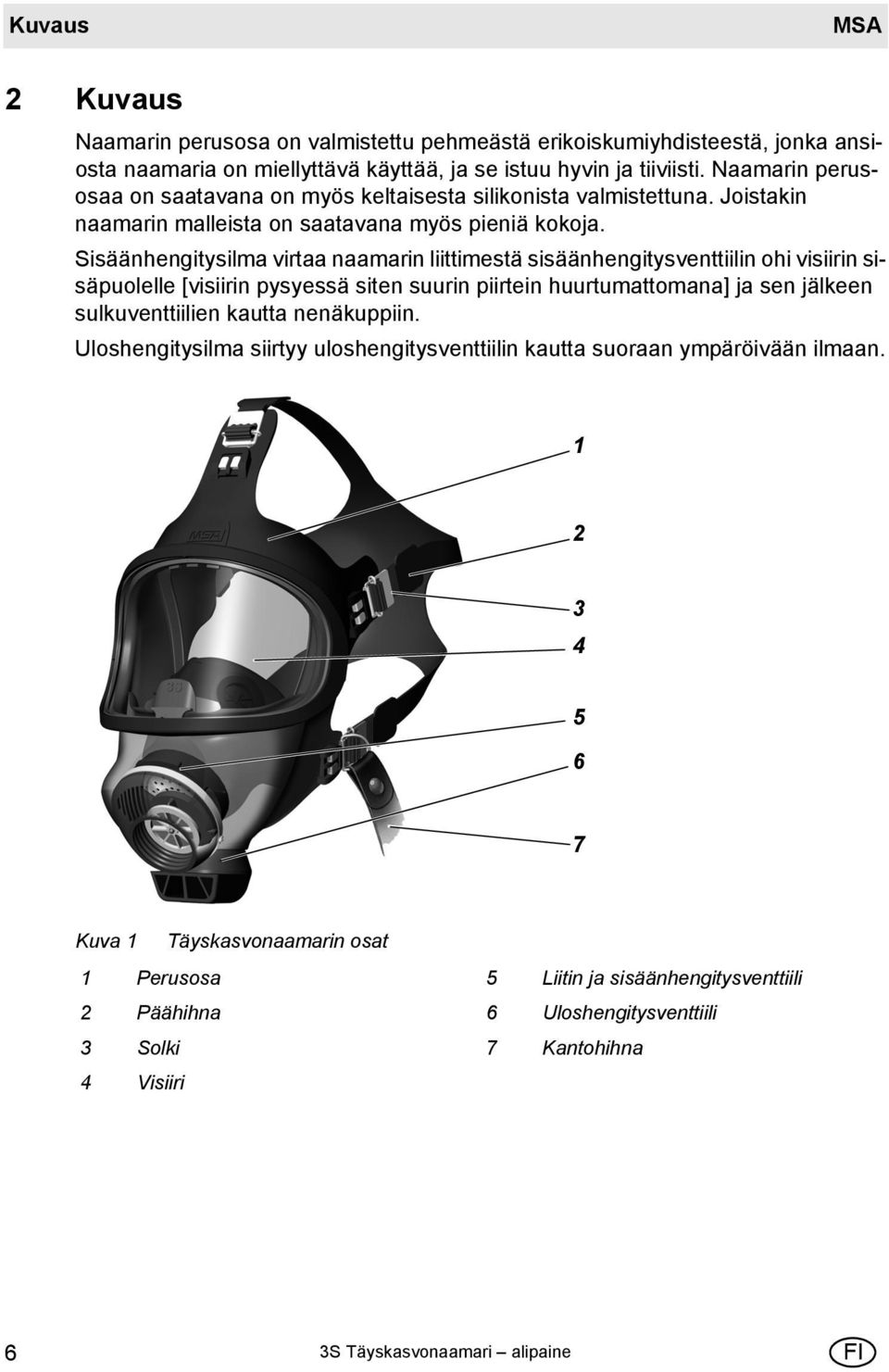

6 Kuvaus MSA 2 Kuvaus Naamarin perusosa on valmistettu pehmeästä erikoiskumiyhdisteestä, jonka ansiosta naamaria on miellyttävä käyttää, ja se istuu hyvin ja tiiviisti. Naamarin perusosaa on saatavana on myös keltaisesta silikonista valmistettuna. Joistakin naamarin malleista on saatavana myös pieniä kokoja. Sisäänhengitysilma virtaa naamarin liittimestä sisäänhengitysventtiilin ohi visiirin sisäpuolelle [visiirin pysyessä siten suurin piirtein huurtumattomana] ja sen jälkeen sulkuventtiilien kautta nenäkuppiin. Uloshengitysilma siirtyy uloshengitysventtiilin kautta suoraan ympäröivään ilmaan Kuva 1 Täyskasvonaamarin osat 1 Perusosa 5 Liitin ja sisäänhengitysventtiili 2 Päähihna 6 Uloshengitysventtiili 3 Solki 7 Kantohihna 4 Visiiri 6 3S Täyskasvonaamari alipaine FI

7 MSA Kuvaus 2.1 Naamarimallit MSA AUER 3S - Perusmalli, jossa polykarbonaattivisiiri MSA AUER 3S, S-koko - Perusmalli, S-koko MSA AUER 3S-V - Perusmalli, jossa silikaattipäällysteinen polykarbonaattivisiiri MSA AUER 3S-Vg - Perusmalli, jossa visiiri kolminkertaista [laminoitua] lasia MSA AUER 3S-EZ - Perusmalli, jossa Nomex-erikoishihnasto MSA AUER 3S-Transponder - Perusmalli, jossa transponderi MSA AUER 3S-Si - Perusmalli, jossa perusosa, sisäkasvo-osa ja hihnasto silikonia MSA AUER 3S-V-Si - Perusmalli, jossa silikaattipäällysteinen polykarbonaattivisiiri ja silikoninen perusosa, sisäkasvo-osa ja hihnasto 2.2 Merkinnät/sertifikaatit Merkintä Naamarin perusosan ulkopuolella on merkintä kuten kuvassa 2: Kuva 2 Naamarin merkintä 1 Naamarimalli 2 Osanumero 3 Merkintä [päiväys, sarjanumero] 4 CE-merkki, jossa rungon numero [DEKRA EXAM, Zertifizierungsstelle Dinnendahlstr. 9, Bochum] 5 X: ATEX-luokitus A, B tai C visiirimallin mukaan. 6 EN-standardi, luokka 6 FI 3S Täyskasvonaamari alipaine 7

8 Kuvaus MSA Sertifiointi Naamarit, joissa silikaattipäällysteiset polykarbonaattivisiirit Luvussa 2.1 mainitut naamarit ovat seuraavien direktiivien, standardien tai standardisoitujen asiakirjojen mukaisia: Direktiivi 94/9/EY [ATEX] : BVS 05 ATEX H 027 X naamareille I M1 II 1 G IIA T6-40 C Ta +60 C II 1 D Direktiivi 89/686/EY [henkilönsuojaimet] : EN 136 luokka Naamarit, joissa polykarbonaattivisiirit Luvussa 2.1 mainitut naamarit ovat seuraavien direktiivien, standardien tai standardisoitujen asiakirjojen mukaisia: Direktiivi 94/9/EY [ATEX] : BVS 05 ATEX H 027 X naamareille I M1 II 1 G IIA T6-40 C Ta +60 C II 1 D I M1 II 1 G IIB T6-40 C Ta +60 C II 1 D Direktiivi 89/686/EY [henkilönsuojaimet] : EN 136 luokka S Täyskasvonaamari alipaine FI

9 MSA Käyttö Naamarit, joissa visiirit kolminkertaista [laminoitua] lasia Luvussa 2.1 mainitut naamarit ovat seuraavien direktiivien, standardien tai standardisoitujen asiakirjojen mukaisia: Direktiivi 94/9/EY [ATEX] : BVS 05 ATEX H 027 X naamareille I M1 II 1 G IIA T6-40 C Ta +60 C II 1 D I M1 II 1 G IIB T6-40 C Ta +60 C II 1 D I M1 II 1 G IIC T6-40 C Ta +60 C II 1 D Direktiivi 89/686/EY [henkilönsuojaimet] : EN 136 luokka Käyttö Naamaria kannetaan joko hihnastosta rinnan päällä tai naamarikotelossa. Jotta naamarin sisäosa ei likaannu, hihnaston koukku on kiinnitettävä etusolkeen silloin, kun naamaria pidetään rinnalla. Huomio! Varmista, että naamarin yläosan tiiviste koskettaa vain käyttäjän otsaa. Käyttäjän ihon ja naamarin tiivisteen välissä ei saa olla hiuksia. Tällöin naamari saattaa vuotaa. Sama riski on olemassa, jos käyttäjän parta tai arvet ovat tiivistealueella. FI 3S Täyskasvonaamari alipaine 9

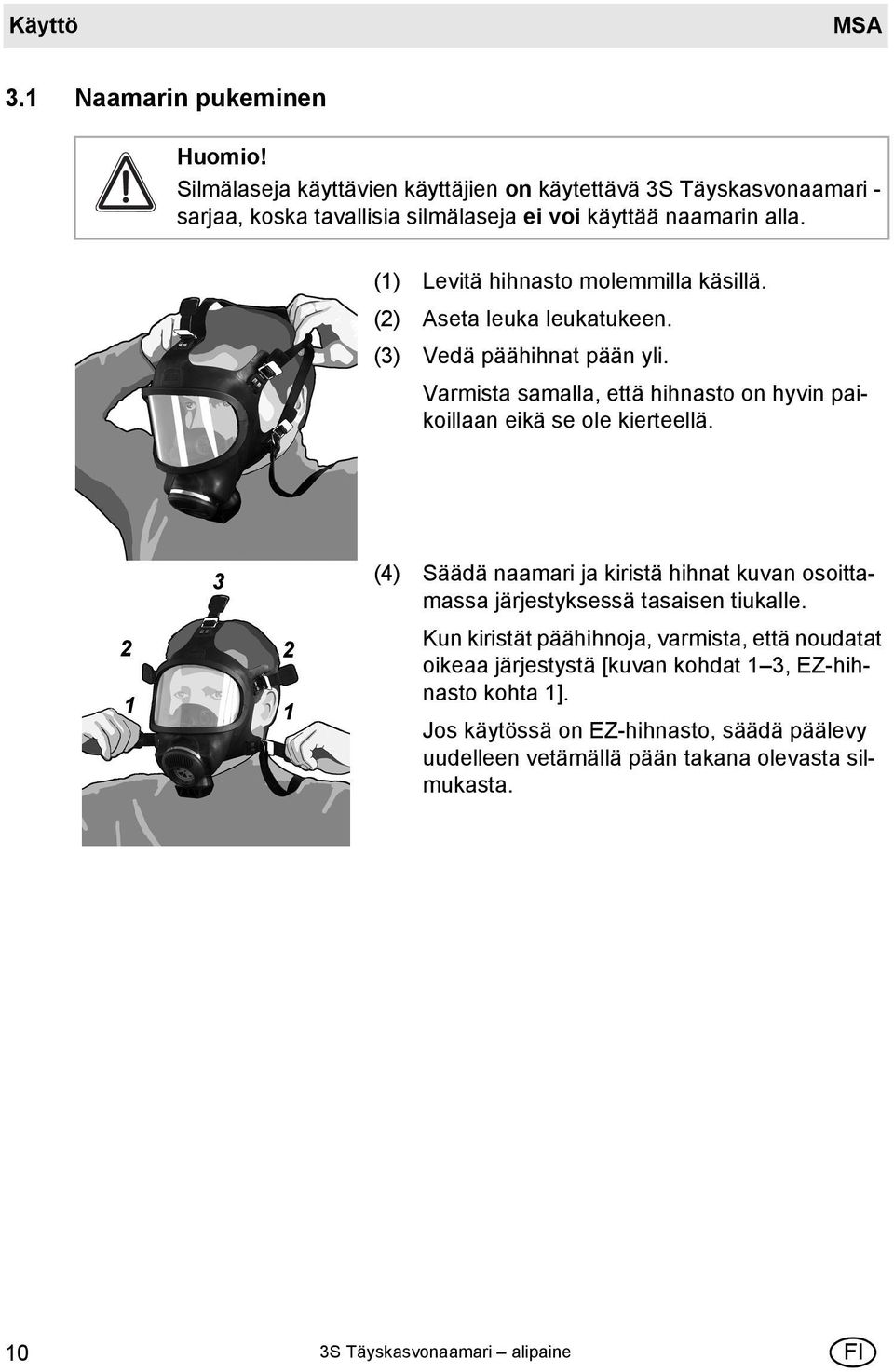

10 Käyttö MSA 3.1 Naamarin pukeminen Huomio! Silmälaseja käyttävien käyttäjien on käytettävä 3S Täyskasvonaamari - sarjaa, koska tavallisia silmälaseja ei voi käyttää naamarin alla. (1) Levitä hihnasto molemmilla käsillä. (2) Aseta leuka leukatukeen. (3) Vedä päähihnat pään yli. Varmista samalla, että hihnasto on hyvin paikoillaan eikä se ole kierteellä (4) Säädä naamari ja kiristä hihnat kuvan osoittamassa järjestyksessä tasaisen tiukalle. Kun kiristät päähihnoja, varmista, että noudatat oikeaa järjestystä [kuvan kohdat 1 3, EZ-hihnasto kohta 1]. Jos käytössä on EZ-hihnasto, säädä päälevy uudelleen vetämällä pään takana olevasta silmukasta. 10 3S Täyskasvonaamari alipaine FI

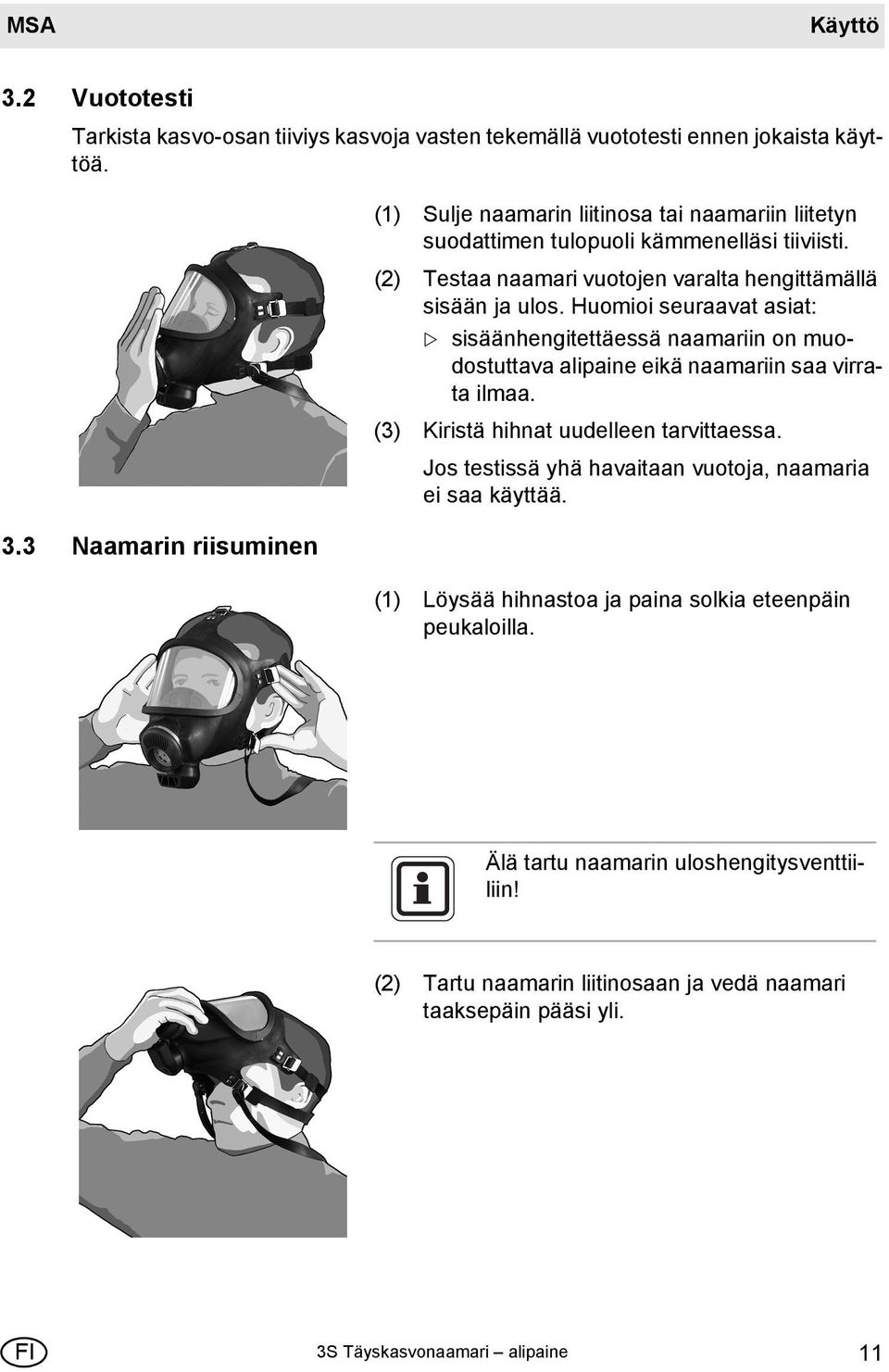

11 MSA Käyttö 3.2 Vuototesti Tarkista kasvo-osan tiiviys kasvoja vasten tekemällä vuototesti ennen jokaista käyttöä. 3.3 Naamarin riisuminen (1) Sulje naamarin liitinosa tai naamariin liitetyn suodattimen tulopuoli kämmenelläsi tiiviisti. (2) Testaa naamari vuotojen varalta hengittämällä sisään ja ulos. Huomioi seuraavat asiat: sisäänhengitettäessä naamariin on muodostuttava alipaine eikä naamariin saa virrata ilmaa. (3) Kiristä hihnat uudelleen tarvittaessa. Jos testissä yhä havaitaan vuotoja, naamaria ei saa käyttää. (1) Löysää hihnastoa ja paina solkia eteenpäin peukaloilla. Älä tartu naamarin uloshengitysventtiiliin! (2) Tartu naamarin liitinosaan ja vedä naamari taaksepäin pääsi yli. FI 3S Täyskasvonaamari alipaine 11

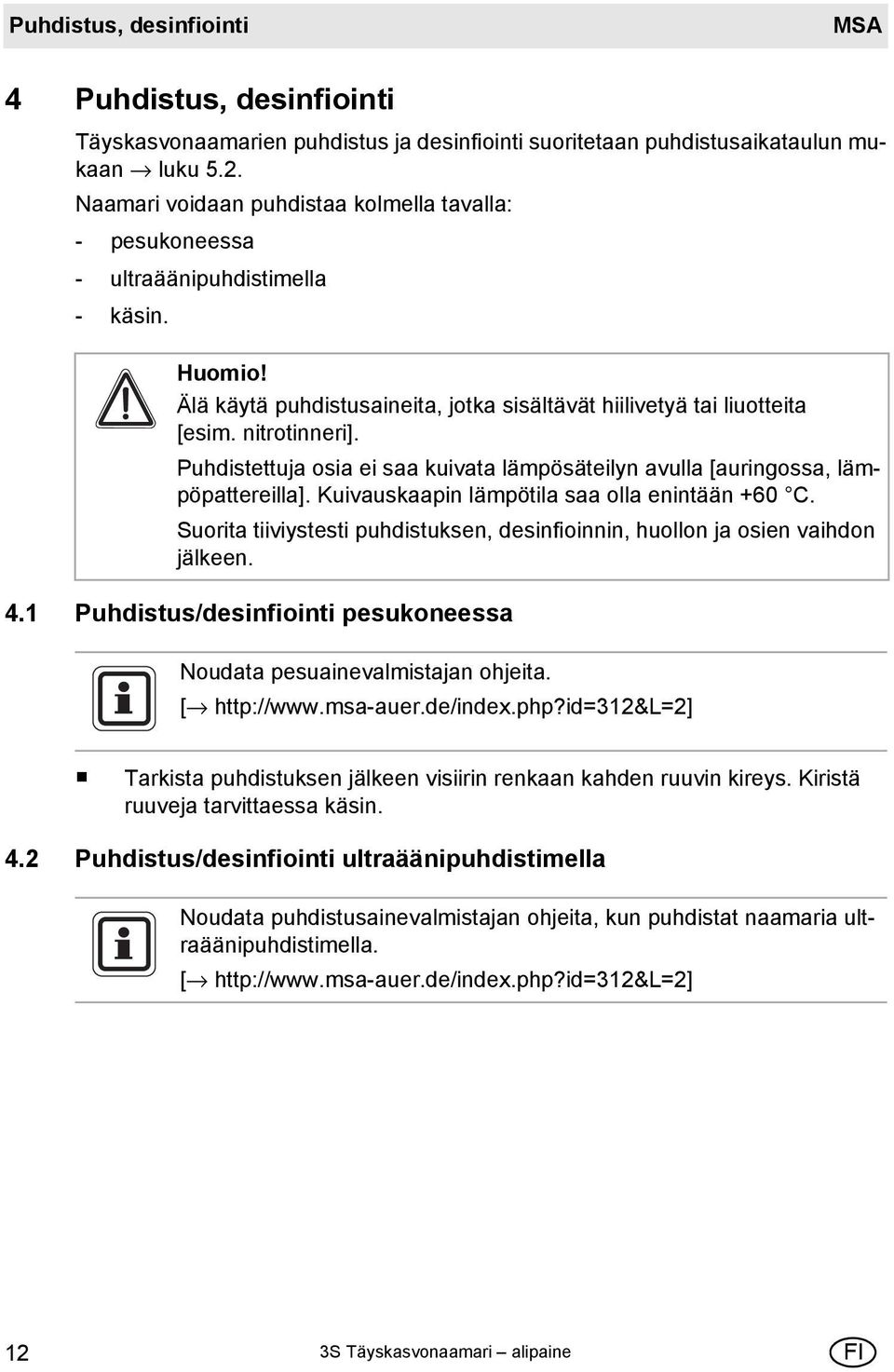

12 Puhdistus, desinfiointi MSA 4 Puhdistus, desinfiointi Täyskasvonaamarien puhdistus ja desinfiointi suoritetaan puhdistusaikataulun mukaan luku 5.2. Naamari voidaan puhdistaa kolmella tavalla: - pesukoneessa - ultraäänipuhdistimella - käsin. Huomio! Älä käytä puhdistusaineita, jotka sisältävät hiilivetyä tai liuotteita [esim. nitrotinneri]. Puhdistettuja osia ei saa kuivata lämpösäteilyn avulla [auringossa, lämpöpattereilla]. Kuivauskaapin lämpötila saa olla enintään +60 C. Suorita tiiviystesti puhdistuksen, desinfioinnin, huollon ja osien vaihdon jälkeen. 4.1 Puhdistus/desinfiointi pesukoneessa Noudata pesuainevalmistajan ohjeita. [ Tarkista puhdistuksen jälkeen visiirin renkaan kahden ruuvin kireys. Kiristä ruuveja tarvittaessa käsin. 4.2 Puhdistus/desinfiointi ultraäänipuhdistimella Noudata puhdistusainevalmistajan ohjeita, kun puhdistat naamaria ultraäänipuhdistimella. [ S Täyskasvonaamari alipaine FI

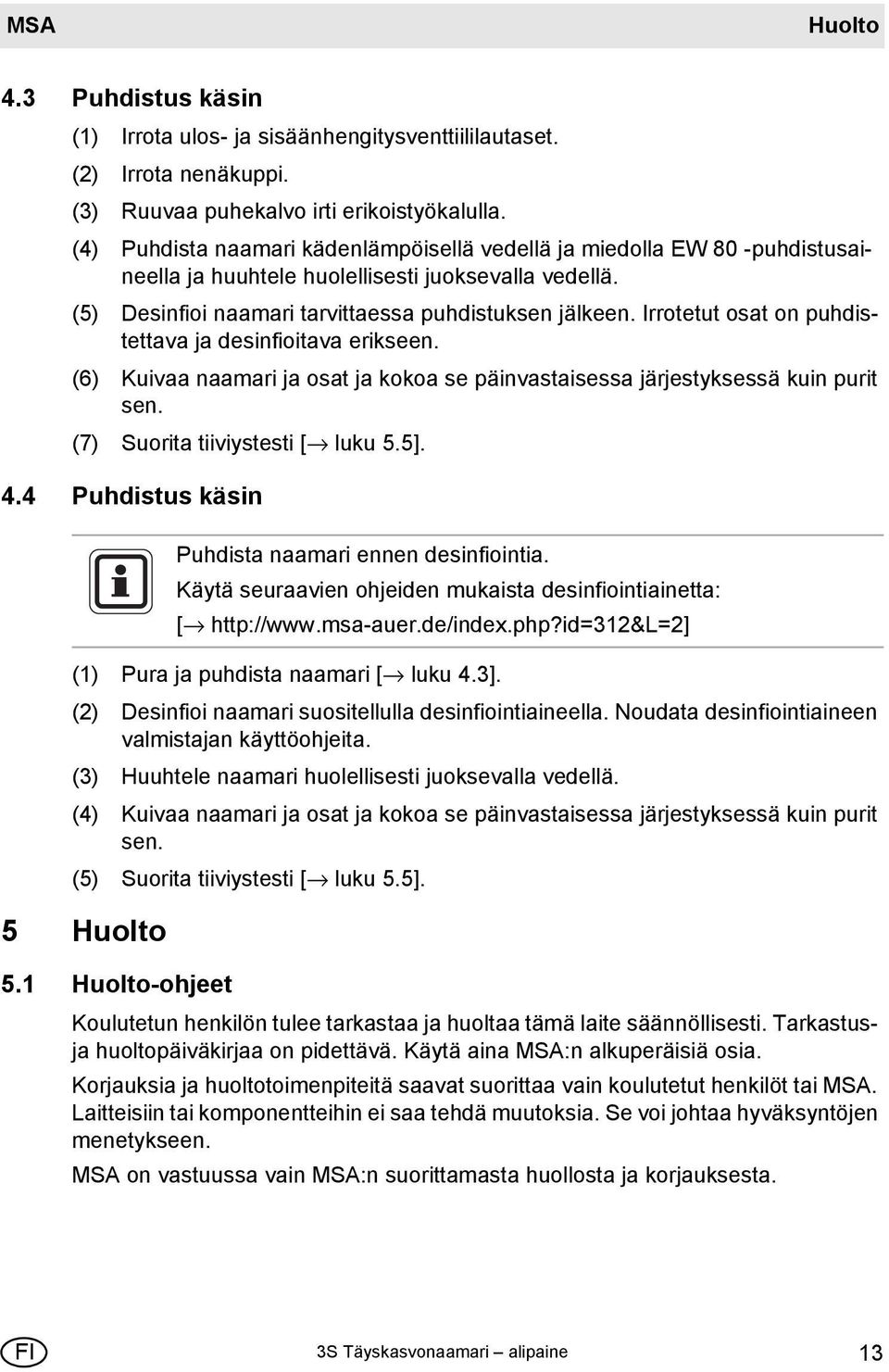

13 MSA Huolto 4.3 Puhdistus käsin (1) Irrota ulos- ja sisäänhengitysventtiililautaset. (2) Irrota nenäkuppi. (3) Ruuvaa puhekalvo irti erikoistyökalulla. (4) Puhdista naamari kädenlämpöisellä vedellä ja miedolla EW 80 -puhdistusaineella ja huuhtele huolellisesti juoksevalla vedellä. (5) Desinfioi naamari tarvittaessa puhdistuksen jälkeen. Irrotetut osat on puhdistettava ja desinfioitava erikseen. (6) Kuivaa naamari ja osat ja kokoa se päinvastaisessa järjestyksessä kuin purit sen. (7) Suorita tiiviystesti [ luku 5.5]. 4.4 Puhdistus käsin (1) Pura ja puhdista naamari [ luku 4.3]. (2) Desinfioi naamari suositellulla desinfiointiaineella. Noudata desinfiointiaineen valmistajan käyttöohjeita. (3) Huuhtele naamari huolellisesti juoksevalla vedellä. (4) Kuivaa naamari ja osat ja kokoa se päinvastaisessa järjestyksessä kuin purit sen. (5) Suorita tiiviystesti [ luku 5.5]. 5 Huolto Puhdista naamari ennen desinfiointia. Käytä seuraavien ohjeiden mukaista desinfiointiainetta: [ Huolto-ohjeet Koulutetun henkilön tulee tarkastaa ja huoltaa tämä laite säännöllisesti. Tarkastusja huoltopäiväkirjaa on pidettävä. Käytä aina MSA:n alkuperäisiä osia. Korjauksia ja huoltotoimenpiteitä saavat suorittaa vain koulutetut henkilöt tai MSA. Laitteisiin tai komponentteihin ei saa tehdä muutoksia. Se voi johtaa hyväksyntöjen menetykseen. MSA on vastuussa vain MSA:n suorittamasta huollosta ja korjauksesta. FI 3S Täyskasvonaamari alipaine 13

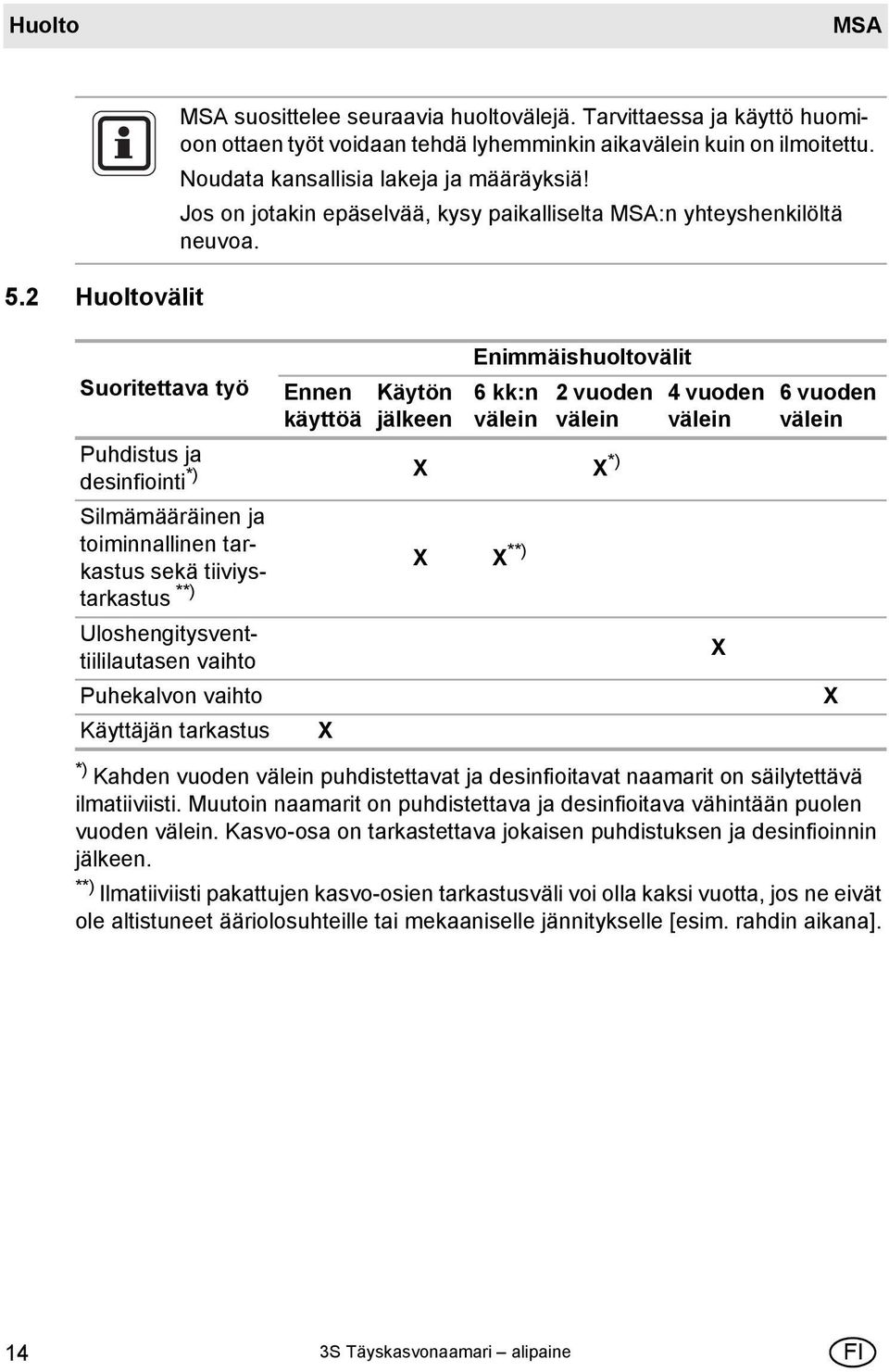

14 Huolto MSA 5.2 Huoltovälit MSA suosittelee seuraavia huoltovälejä. Tarvittaessa ja käyttö huomioon ottaen työt voidaan tehdä lyhemminkin aikavälein kuin on ilmoitettu. Noudata kansallisia lakeja ja määräyksiä! Jos on jotakin epäselvää, kysy paikalliselta MSA:n yhteyshenkilöltä neuvoa. Suoritettava työ Ennen käyttöä Käytön jälkeen Enimmäishuoltovälit 6 kk:n välein 2 vuoden välein Puhdistus ja desinfiointi *) X X *) Silmämääräinen ja toiminnallinen tarkastus sekä tiiviystarkastus X **) X **) Uloshengitysventtiililautasen vaihto Puhekalvon vaihto Käyttäjän tarkastus X 4 vuoden välein X 6 vuoden välein X *) Kahden vuoden välein puhdistettavat ja desinfioitavat naamarit on säilytettävä ilmatiiviisti. Muutoin naamarit on puhdistettava ja desinfioitava vähintään puolen vuoden välein. Kasvo-osa on tarkastettava jokaisen puhdistuksen ja desinfioinnin jälkeen. **) Ilmatiiviisti pakattujen kasvo-osien tarkastusväli voi olla kaksi vuotta, jos ne eivät ole altistuneet ääriolosuhteille tai mekaaniselle jännitykselle [esim. rahdin aikana]. 14 3S Täyskasvonaamari alipaine FI

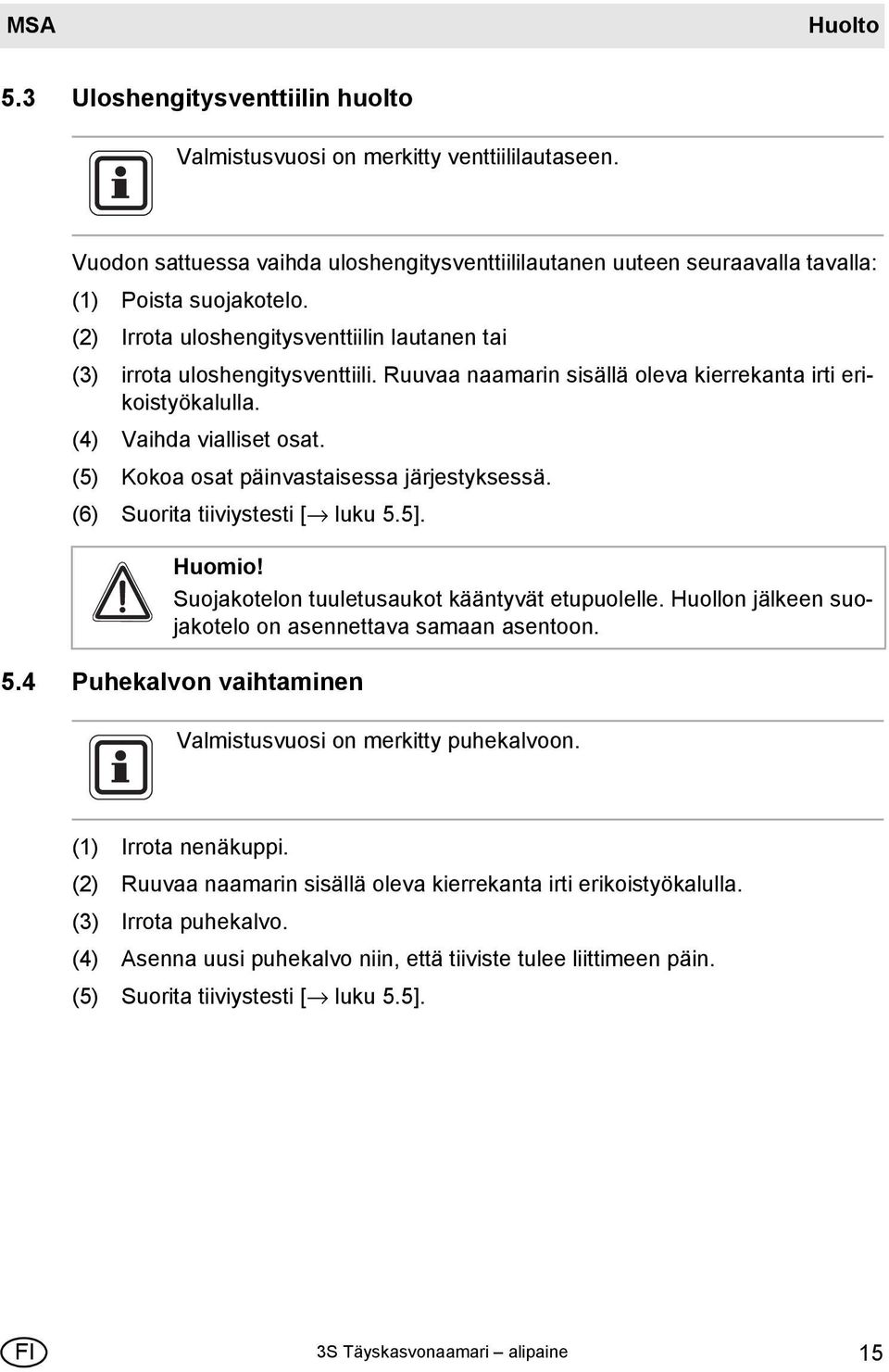

15 MSA Huolto 5.3 Uloshengitysventtiilin huolto Valmistusvuosi on merkitty venttiililautaseen. Vuodon sattuessa vaihda uloshengitysventtiililautanen uuteen seuraavalla tavalla: (1) Poista suojakotelo. (2) Irrota uloshengitysventtiilin lautanen tai (3) irrota uloshengitysventtiili. Ruuvaa naamarin sisällä oleva kierrekanta irti erikoistyökalulla. (4) Vaihda vialliset osat. (5) Kokoa osat päinvastaisessa järjestyksessä. (6) Suorita tiiviystesti [ luku 5.5]. Huomio! Suojakotelon tuuletusaukot kääntyvät etupuolelle. Huollon jälkeen suojakotelo on asennettava samaan asentoon. 5.4 Puhekalvon vaihtaminen Valmistusvuosi on merkitty puhekalvoon. (1) Irrota nenäkuppi. (2) Ruuvaa naamarin sisällä oleva kierrekanta irti erikoistyökalulla. (3) Irrota puhekalvo. (4) Asenna uusi puhekalvo niin, että tiiviste tulee liittimeen päin. (5) Suorita tiiviystesti [ luku 5.5]. FI 3S Täyskasvonaamari alipaine 15

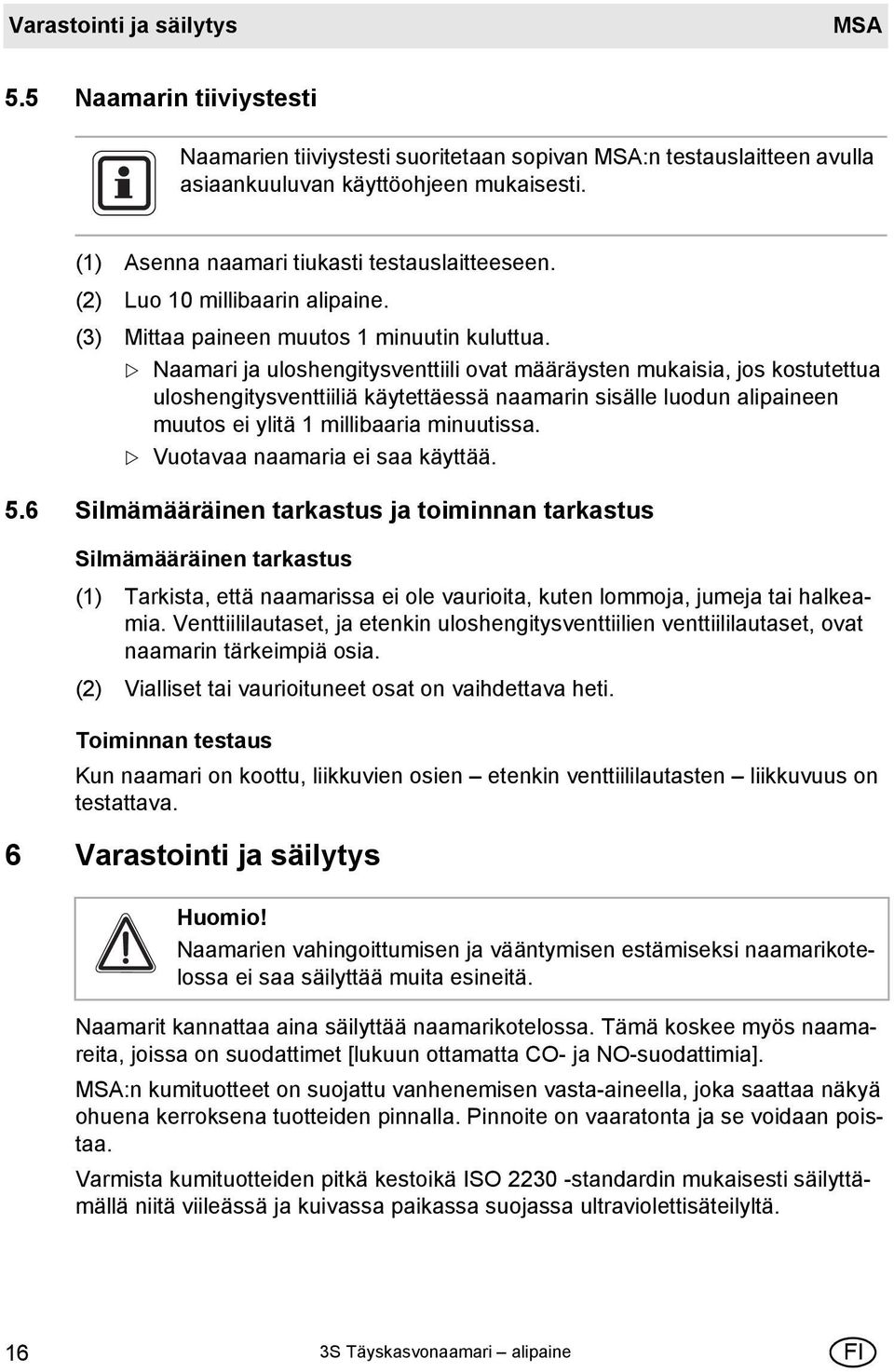

16 Varastointi ja säilytys MSA 5.5 Naamarin tiiviystesti Naamarien tiiviystesti suoritetaan sopivan MSA:n testauslaitteen avulla asiaankuuluvan käyttöohjeen mukaisesti. (1) Asenna naamari tiukasti testauslaitteeseen. (2) Luo 10 millibaarin alipaine. (3) Mittaa paineen muutos 1 minuutin kuluttua. Naamari ja uloshengitysventtiili ovat määräysten mukaisia, jos kostutettua uloshengitysventtiiliä käytettäessä naamarin sisälle luodun alipaineen muutos ei ylitä 1 millibaaria minuutissa. Vuotavaa naamaria ei saa käyttää. 5.6 Silmämääräinen tarkastus ja toiminnan tarkastus Silmämääräinen tarkastus (1) Tarkista, että naamarissa ei ole vaurioita, kuten lommoja, jumeja tai halkeamia. Venttiililautaset, ja etenkin uloshengitysventtiilien venttiililautaset, ovat naamarin tärkeimpiä osia. (2) Vialliset tai vaurioituneet osat on vaihdettava heti. Toiminnan testaus Kun naamari on koottu, liikkuvien osien etenkin venttiililautasten liikkuvuus on testattava. 6 Varastointi ja säilytys Huomio! Naamarien vahingoittumisen ja vääntymisen estämiseksi naamarikotelossa ei saa säilyttää muita esineitä. Naamarit kannattaa aina säilyttää naamarikotelossa. Tämä koskee myös naamareita, joissa on suodattimet [lukuun ottamatta CO- ja NO-suodattimia]. MSA:n kumituotteet on suojattu vanhenemisen vasta-aineella, joka saattaa näkyä ohuena kerroksena tuotteiden pinnalla. Pinnoite on vaaratonta ja se voidaan poistaa. Varmista kumituotteiden pitkä kestoikä ISO standardin mukaisesti säilyttämällä niitä viileässä ja kuivassa paikassa suojassa ultraviolettisäteilyltä. 16 3S Täyskasvonaamari alipaine FI

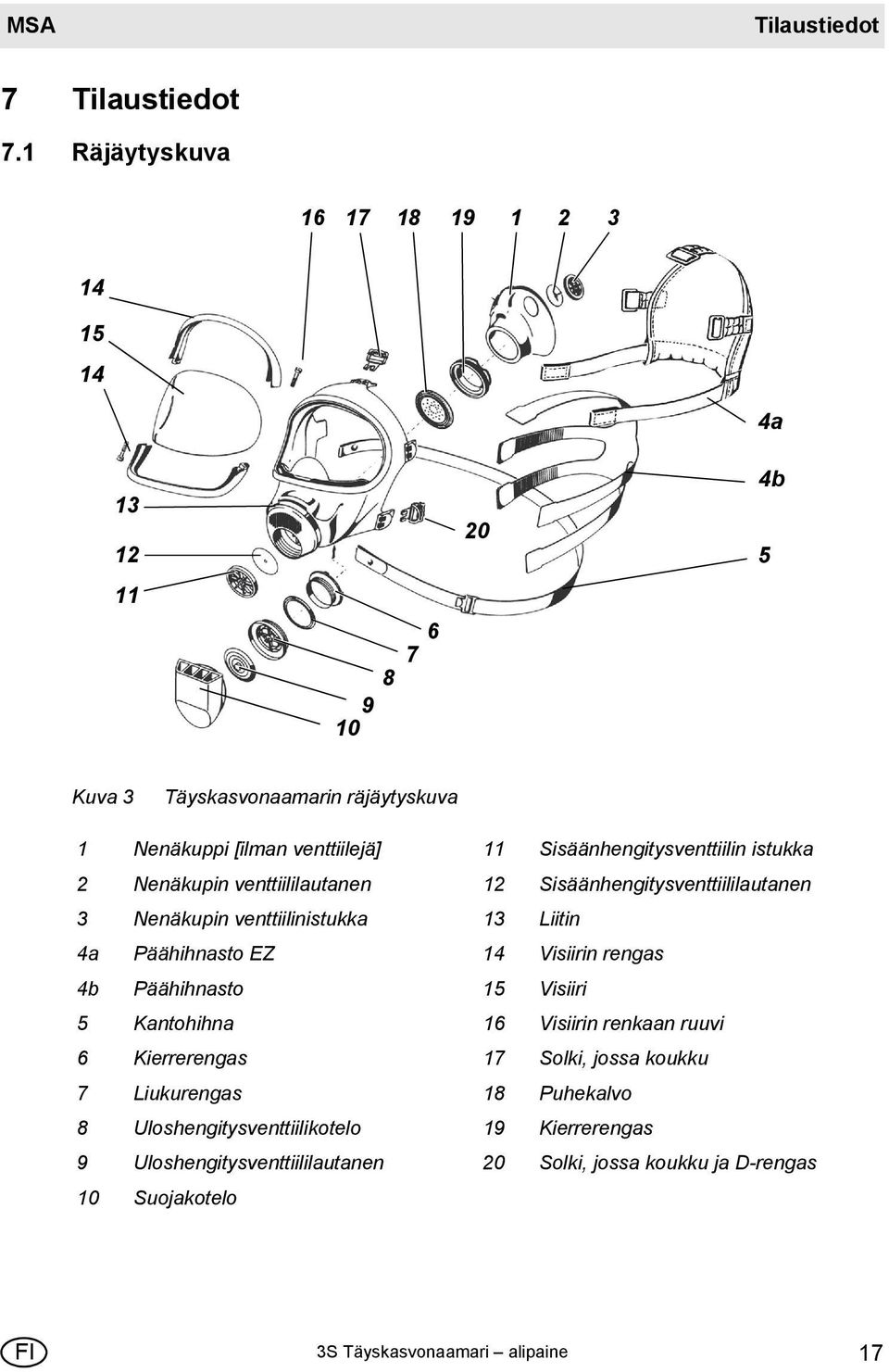

17 MSA Tilaustiedot 7 Tilaustiedot 7.1 Räjäytyskuva a b Kuva 3 Täyskasvonaamarin räjäytyskuva 1 Nenäkuppi [ilman venttiilejä] 11 Sisäänhengitysventtiilin istukka 2 Nenäkupin venttiililautanen 12 Sisäänhengitysventtiililautanen 3 Nenäkupin venttiilinistukka 13 Liitin 4a Päähihnasto EZ 14 Visiirin rengas 4b Päähihnasto 15 Visiiri 5 Kantohihna 16 Visiirin renkaan ruuvi 6 Kierrerengas 17 Solki, jossa koukku 7 Liukurengas 18 Puhekalvo 8 Uloshengitysventtiilikotelo 19 Kierrerengas 9 Uloshengitysventtiililautanen 20 Solki, jossa koukku ja D-rengas 10 Suojakotelo FI 3S Täyskasvonaamari alipaine 17

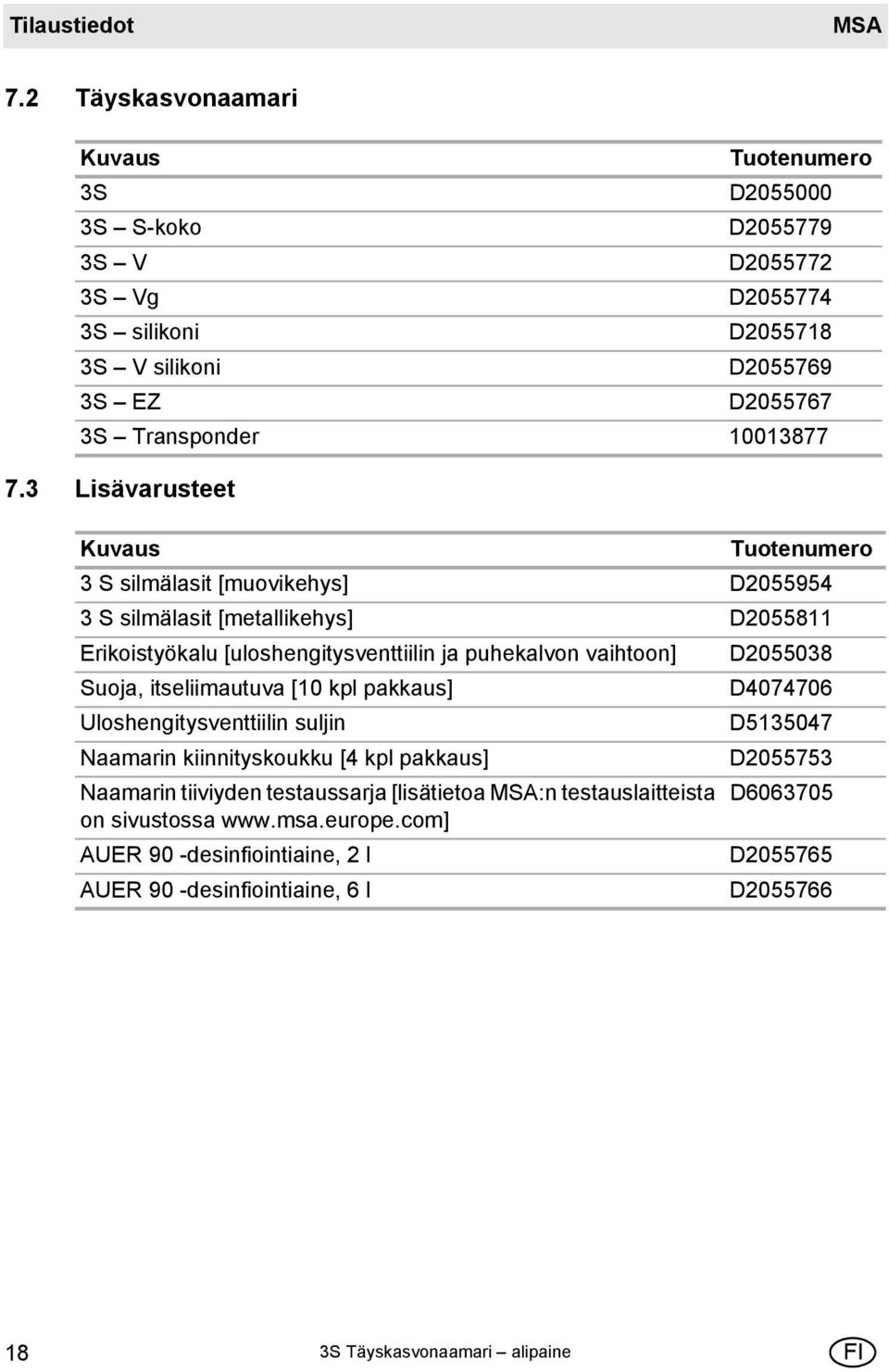

18 Tilaustiedot MSA 7.2 Täyskasvonaamari Kuvaus Tuotenumero 3S D S S-koko D S V D S Vg D S silikoni D S V silikoni D S EZ D S Transponder Lisävarusteet Kuvaus Tuotenumero 3 S silmälasit [muovikehys] D S silmälasit [metallikehys] D Erikoistyökalu [uloshengitysventtiilin ja puhekalvon vaihtoon] D Suoja, itseliimautuva [10 kpl pakkaus] D Uloshengitysventtiilin suljin D Naamarin kiinnityskoukku [4 kpl pakkaus] D Naamarin tiiviyden testaussarja [lisätietoa MSA:n testauslaitteista D on sivustossa AUER 90 -desinfiointiaine, 2 l D AUER 90 -desinfiointiaine, 6 l D S Täyskasvonaamari alipaine FI

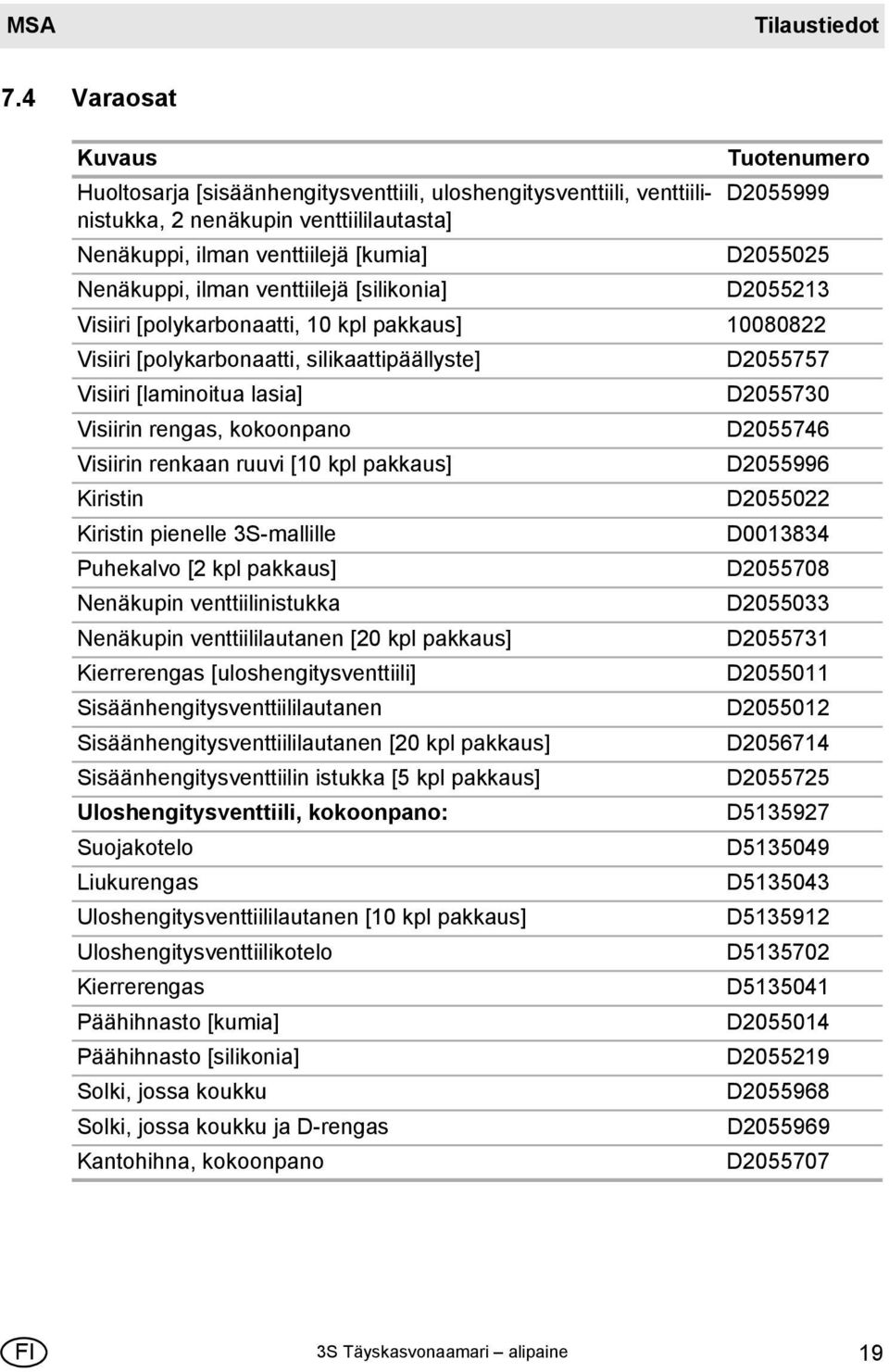

19 MSA Tilaustiedot 7.4 Varaosat Kuvaus Tuotenumero Huoltosarja [sisäänhengitysventtiili, uloshengitysventtiili, venttiilinistukka, D nenäkupin venttiililautasta] Nenäkuppi, ilman venttiilejä [kumia] D Nenäkuppi, ilman venttiilejä [silikonia] D Visiiri [polykarbonaatti, 10 kpl pakkaus] Visiiri [polykarbonaatti, silikaattipäällyste] D Visiiri [laminoitua lasia] D Visiirin rengas, kokoonpano D Visiirin renkaan ruuvi [10 kpl pakkaus] D Kiristin D Kiristin pienelle 3S-mallille D Puhekalvo [2 kpl pakkaus] D Nenäkupin venttiilinistukka D Nenäkupin venttiililautanen [20 kpl pakkaus] D Kierrerengas [uloshengitysventtiili] D Sisäänhengitysventtiililautanen D Sisäänhengitysventtiililautanen [20 kpl pakkaus] D Sisäänhengitysventtiilin istukka [5 kpl pakkaus] D Uloshengitysventtiili, kokoonpano: D Suojakotelo D Liukurengas D Uloshengitysventtiililautanen [10 kpl pakkaus] D Uloshengitysventtiilikotelo D Kierrerengas D Päähihnasto [kumia] D Päähihnasto [silikonia] D Solki, jossa koukku D Solki, jossa koukku ja D-rengas D Kantohihna, kokoonpano D FI 3S Täyskasvonaamari alipaine 19
