1 Katselupalvelun toteuttaminen Timo Aarnio Maanmittauslaitos

2 Esityslistaa Mikä katselupalvelu? Rajapintastandardit WMS/WMTS-rajapinnat INSPIRE-arkkitehtuurissa Paikkatietoaineistot palvelun taustalla Avoimen lähdekoodin vaihtoehdot Off-line demo Katselupalvelu GeoServerillä Inspiren laajennokset WMS-standardiin Muuta huomioitavaa Toteutuksen tueksi Aikataulut toteutukselle On-line demo

3 Katselupalvelu = INSPIRE-määritysten mukainen WMS/WMTS-rajapinta

4 Rajapintastandardit WMS Web Map Service o Katselupalvelu mahdollistaa paikkatietojen esittämisen asiakassovelluksessa päällekkäin sekä muut perustoiminnot WMTS Web Map Tiling Service o WMTS-katselupalvelu tarjoaa valmiiksi tuotettuja rasterimuotoisia kuvia mahdollistaen samat toiminnot kuin WMS-palvelu

5 WMS-rajapinnat INSPIRE-arkkitehtuurissa ArcGis Palveluväylä Mapinfo udig Open- Layers Sovellukset ja paikkatietoportaalit WMS WMTS Oikeuksien hallinnan kerros Luettelopalvelu Hakupalvelu Katselupalvelu Latauspalvelu Muunnospalvelu Käynnistyspalvelu Kohdeym. luettelot Palvelujen metatiedot Paikkatietoaineistojen metatiedot Paikkatietoaineistot

6 Paikkatietoaineistot palvelun taustalla Katselupalvelun taustalla voi olla o Rasteriaineistoa o Vektoriaineistoa Vektoripohjainen aineisto mahdollistaa monipuolisemmat toiminnot

7 Avoimen lähdekoodin WMS-palvelimet GeoServer MapServer Deegree

8 Off-line demo Katselupalvelun pystyttäminen GeoServer-ohjelmalla

9 Alkuvalmistelut Asennettu GeoServer oheistarpeineen Kopioitu aineistot palvelimelle Määritelty tiedostojen oikeudet Varmistettu GeoServerin toiminta testaamalla Jos/kun halutaan käyttää muita kuin GeoServerin tarjoamia esitystyylejä (SLD), nämä voi luoda etukäteen tai käyttäen GeoServerin tarjoamia välineitä

10 Katselupalvelun metatiedot WMS-standardissa määritellyt metatiedot -> syötetään palvelinohjelmistossa, tulevat suoraan GetCapabilitiesvastausviestiin -> yhteensopivuus normaalien WMSasiakasohjelmien kanssa INSPIRE-metatiedot -> syötetään Paikkatietohakemistoon, linkki tietoihin lisätään WMS-palveluun

11 Aloitusnäkymä

12 Aloitusnäkymä

13 Katselupalvelun metatiedot HUOM! Tässä syötettävät palvelun metatiedot on määritelty WMSstandardissa, eivätkä ne korvaa linkitystä palvelun INSPIREmetatietoihin!

14 Katselupalvelun metatiedot GetCapabilitiesvastausviestin palvelukohtaiset Metatietoelementit 1 Osoite Puhelin, Fax Sähköposti

15 Katselupalvelun muut metatiedot

16 Katselupalvelun muut metatiedot GetCapabilitiesvastausviestin palvelukohtaiset Metatietoelementit 2 Palvelun URL-osoite Palvelun yleiskielinen nimi Palvelun kuvaus Maksullisuus Käyttörajoitukset Palvelun avainsanat

17 Katselupalvelun koordinaattijärjestelmät Koordinaattijärjestelmien tuki GetCapabilities-vastauksen tasokohtaiset parametrit Tason koordinaattijärjestelmät (GeoServerissä asetetaan kaikille WMS-palveluille yhteisesti) o Katselupalvelurajapinnan on tuettava ETRS89-järjestelmää maantieteellisessä koordinaatistossa (EPSG 4258) o ETRS-TM35FIN -tuki (EPSG 3067) on suositeltava kansallisesta näkökulmasta

18 Nimiavaruus ja resurssitunniste

19 Nimiavaruus ja resurssitunniste

20 Tietovaraston määrittely 1

21 Tietovaraston määrittely 2

22 Tietovaraston määrittely 3

23 Tason julkaiseminen 1

24 WMS-tason metatietojen määrittely GetCapabilitiesvastausviestin tasokohtaiset metatietoelementit Name = tason tekninen nimi Title = tason yleiskielinen nimi Abstract = tason kuvaus Keywords = tason avainsanat

25 WMS-tason metatietojen määrittely HUOM! Tässä syötettävät karttatason metatiedot on määritelty WMSstandardissa, eivätkä ne korvaa linkitystä aineiston INSPIRE-metatietoihin!

26 WMS-tason metatietojen määrittely Aineiston metatietoihin linkittäminen ervice=csw&id=cfe54093-aa87-46e2-bfa2-a20def7b036f&elementsetname=full& outputschema=

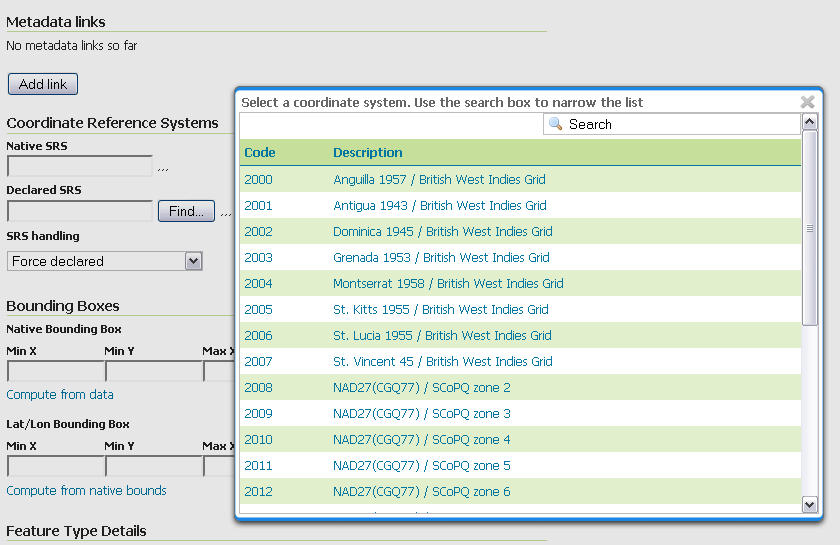

27 WMS-tason metatietojen määrittely Karttatason koordinaattijärjestelmä

28 WMS-tason metatietojen määrittely Karttatason koordinaattijärjestelmä

29 WMS-tason metatietojen määrittely Karttatason ulottuvuudet (BBOX)

30 WMS-tason tyylien määrittely Oletustyyli ja vaihtoehtoiset tyylit GeoServer hoitaa tyylien julkaisun GetCapabilitiesvastauksessa Uusia tyylejä voi luoda etusivun Styles-valinnan kautta GeoServer tarjoaa vektoriaineistolle automaattisesti legendan

31 Valmista!

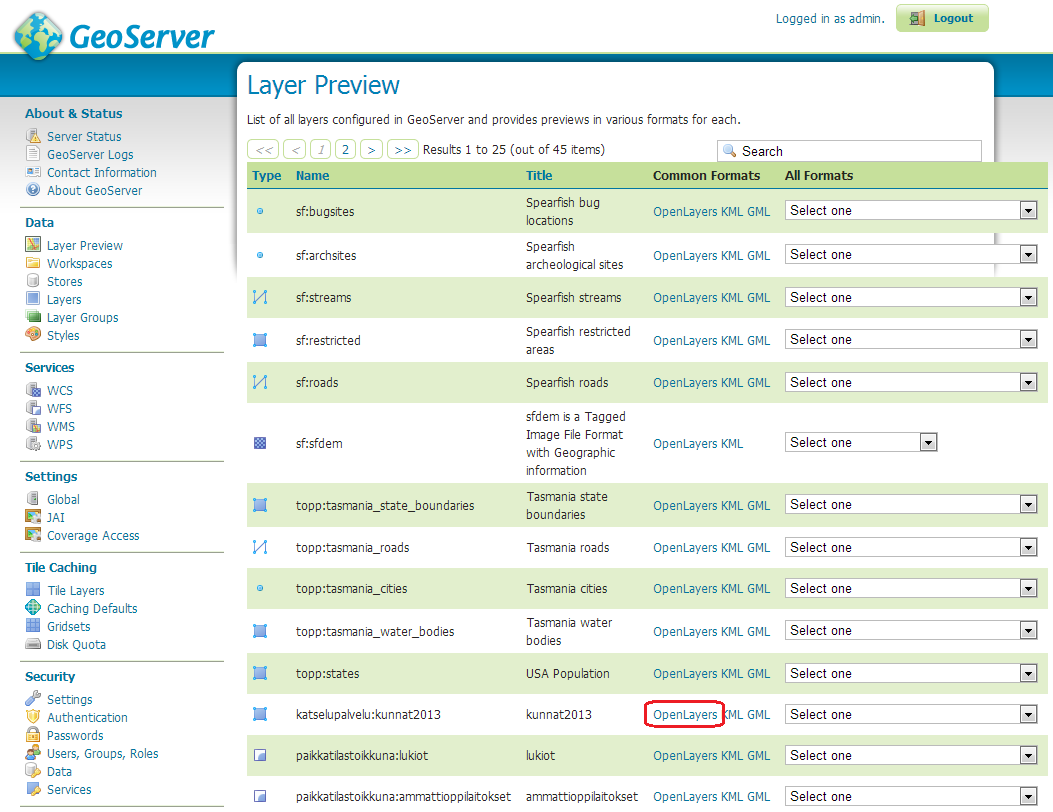

32 Testataan

33 Testataan

34 Testataan

35 Testataan

36 Paikkatietoikkunassa

37 Oliko tässä kaikki? Ei aivan

38 Inspire-laajennokset WMS-standardiin INSPIRE-skeemalaajennokset Rajapinnan kielituen ilmaiseminen Palvelun ja aineistojen metatiedot o Linkittämällä Paikkatietohakemistoon tai o (Kaikki metatiedot suoraan GetCapabilities-vastausviestissä) Muut vaatimukset o Koordinaattijärjestelmätuki o Kuvaformaatti, selitteet ja tyylit o Karttatasojen nimeäminen o Palvelutasovaatimukset

39 Tuettava WMS:n versio WMS versio o Määritelty ISO-standardissa o INSPIREn toteutussäännöissä määritelty muutamia laajennoksia standardiin nähden o Elementtiin <inspire_vs:extendedcapabilities>

40 GetCapabilities-pyyntö GetCapabilities-pyynnön elementit o Service type WMS o Request type GetCapabilities o Version o Language ISO kolmikirjaiminen koodi ion=1.3.0&language=fin

41 INSPIRE-skeemalaajennokset GetCapabilities-vastausviestin alun tulisi näyttää tältä: <WMS_Capabilities version="1.3.0" xmlns=" xmlns:inspire_common= xmlns:inspire_vs= xmlns:xlink=" xmlns:xsi=" xsi:schemalocation=" GetCapabilities-vastausviestin sisältö </WMS_Capabilities>

42 Kieliominaisuudet GetCapabilities-vastaus ilman kieliparametria lähetettyyn kyselyyn

43 INSPIRE-palveluiden yhteiset kielielementit o inspire_common:supportedlanguages tuetut kielet palvelussa o inspire_common:defaultlanguage palvelun oletuskieli o inspire_common:supportedlanguage muu tuettu kieli o inspire_common:responselanguage capabilities-vastauksen kieli o inspire_common:language sisältää 3-kirjaimiset kielikoodit (esim. fin, eng, swe)

44 <inspire_vs:extendedcapabilities> <inspire_common:supportedlanguages> <inspire_common:defaultlanguage> <inspire_common:language>fin</inspire_common:language> </inspire_common:defaultlanguage> <inspire_common:supportedlanguage> <inspire_common:language>eng</inspire_common:language> </inspire_common:supportedlanguage> </inspire_common:supportedlanguages> <inspire_common:responselanguage> <inspire_common:language>fin</inspire_common:language> </inspire_common:responselanguage> </inspire_vs:extendedcapabilities>

45 Kieliominaisuudet GetCapabilities-vastaus kieliparametrin kanssa (fin) lähetettyyn kyselyyn

46 o GetCapabilities-vastausviestiin sisältyvät kielikohtaiset osoitteet katselupalvelun operaatioille o Jos haettu kieli ei ole tuettu, palautetaan oletuskielen osoitteet o Jos palvelussa tuetaan vain yhtä kieltä, palautetaan sen osoitteet o Mikäli palvelu ei ole INSPIRE-yhteensopiva, pyynnön kieliparametrin tulisi jäädä huomiotta... <GetCapabilities> <Format>application/vnd.ogc.wms_xml</Format> <Format>text/xml</Format> <DCPType> <HTTP> <Get> <OnlineResource xlink:type="simple" xlink:href=" > </Get> </HTTP> </DCPType> </GetCapabilities>...

47 Metatiedot GetCapabilities-vastauksen sisältämät palvelun metatiedot

48 o Jos palvelun metatiedot on syötetty hakupalveluun, riittää viittaus hakupalveluun käyttäen palvelun yksikäsitteistä tunnistetta (METADATA_IDENTIFIER) o Jos tietoja ei ole viety hakupalveluun, kaikki pakolliset elementit on palautettava GetCapabilities-vastauksessa o Metatietoviittauksen MIME-tyyppi annetaan MediaTypeelementissä (arvo ei ole virallinen MIME-tyyppi) <inspire_vs:extendedcapabilities> <inspire_common:metadataurl> <inspire_common:url> cordbyid&version=2.0.2&id=[tiedostotunniste]&outputschema= </inspire_common:url> <inspire_common:mediatype>application/vnd.iso xml</ inspire_common:mediatype> </inspire_common:metadataurl> </inspire_vs:extendedcapabilities>

49 Metatiedot GetCapabilities-vastauksen sisältämät aineiston metatiedot

50 <MetadataURL type="iso19115:2005"> <Format>text/xml</Format> <OnlineResource xlink:href=" est=getrecordbyid&service=csw&id=[metadata_identifier]&elementset Name=full&outputSchema= xlink:type="simple" xmlns:xlink=" /> </MetadataURL> <MetadataURL type="iso19115:2005"> <Format>text/html</Format> <OnlineResource xlink:href=" xlink:type="simple" xmlns:xlink=" /> </MetadataURL>

51 Muut vaatimukset Koordinaattijärjestelmätuki o ETRS89 maantieteellisen koordinaatiston tuki (EPSG 4258) Kuvaformaatti o Tuettava palvelussa vähintään PNG- tai GIFkuvamuotoa Selitteet o Selitteet ovat pakollisia jokaiselle karttatasolle, kielelle ja tyylille erikseen Tyylit ( mennessä) o Inspire-tietotuotemäärittelyohjeissa annettu tyyli on oltava palvelussa tarjottujen joukossa

52 Muut vaatimukset Karttatasojen nimeäminen ( ) o Nimeämisessä noudatettava Komission asetusta (Paikkatietoaineistojen- ja palvelujen yhteentoimivuus) o Esimerkiksi Suojellut alueet: <Name> PS.ProtectedSite <Title> Suojelukohteet Palvelutasovaatimukset o Suorituskyky o Kapasiteetti o Saatavuus Rajapinta kykenee tuottamaan 470kb kokoisen kuvan 5 sekunnissa 90% ajasta 20 pyyntöä sekunnissa 99% eli palvelu poissa käytöstä korkeintaan 3,63 vrk vuodessa

53 Turvallisuus Rajapintapalvelun tarjoajan vastuulla o Vaikka rajapinta olisi avoin, on syytä varautua esim. palvelunestohyökkäyksiin o Yhtenäistä menettelyä ei toistaiseksi ole

54 Käyttöoikeuskysymykset INSPIRE-aineistojen tulee olla katselukäytössä maksuttomia o Katselupalvelurajapinnan käyttö voi olla maksullista vain perustellusta syystä o Komissiolle tulee järjestää pääsy rajapintaan o Tulevaisuudessa käyttöoikeuksia voitaisiin hallita luottamusverkostojen kautta standardilla tavalla

55 Käytön seuranta Rajapintapalvelun tarjoajalla on velvollisuus seurata käyttömääriä o INSPIRE-verkkopalvelujen käytön raportointivelvollisuus komissiolle on Maa- ja Metsätalousministeriöllä, jota Maanmittauslaitos avustaa

56 Toimeenpanon tueksi Toimeenpanosääntöjä ja ohjeita Katselupalvelun toteutusohjeet Komission asetus haku- ja katselupalveluista Komission tekninen ohje katselupalveluista o /TechnicalGuidance_ViewServices_v3.11.pdf o Esimerkki toteutetusta GetCapabilities-vastausviestistä: S_Image2000GetCapabilities_InspireSchema.xml o Ajantasaiset skeemat löytyvät Komission Inspire-sivuilta:

57 Toteutusvaihtoehtoja Katselupalvelu Latauspalvelu Katselupalvelu Latauspalvelu Katselupalvelu Latauspalvelu Palvelutietokanta Palveluntarjoaja Palvelutietokanta Aineistojen kopiointi Paikkatietoaineistot Aineistojen kopiointi Paikkatietoaineistot Paikkatietoaineistot Tapa A Tapa B Aineistojen tuottaja Tapa C

58 Kysymyksiä? MML:n INSPIRE-sihteeristö
