2 YRITYS TIIVISTELMÄ FSP-TECH GMBH: HÄTÄSUIHKURATKAISUJEN TOIMITTAJA FSP-Tech perustettiin vuonna 1995 kauppaedustustona, joka toimitti turvallisuustekniikkaa mm. laboratorioihin ja teollisuuteen. Vuosien kuluessa pääpaino siirtyi hätäsuihkujen ja dekontaminointijärjestelmien kehittämiseen. Teollisuusasiakkaidemme jatkuvasti kasvavat vaatimukset johtivat pian oman tuotantotoiminnan aloittamiseen Saksassa. Vuodesta 2003 lähtien olemme valmistaneet hätäsuihkuja ja dekontaminointijärjestelmiä made in Germany. Viime vuosien menestyksemme takana on asiakkaidemme luottamus toimintaamme sekä tuotteisiimme. Se on antanut meille motivaatiota kehittää toimintaamme jatkuvasti, jotta pystymme tarjoamaan asiakkaillemme ensiluokkaista palvelua myös jatkossa. Vuonna 2008 FSP-Tech GmbH:lle sertifioi DIN EN ISO 9001:2008 laatujärjestelmänsä turvallisuustekniikan kehittämisen, tuotannon, huollon sekä myynnin alueilla laboratorioiden ja teollisuuden tarpeisiin. Hätäsuihkut ja dekontaminointijärjestelmät. Sinun turvallisuutesi vuoksi. 2

3 SISÄLTÖ HÄTÄSUIHKURATKAISUT TEOLLISUUS- JA LABORATORIOKÄYTTÖÖN Sisällysluettelo SILMÄSUIHKUT Tiivistelmä: Silmäsuihkut...15/18 Käsisuihkumalliset silmäsuihkut...18 Lisävarusteet käsisuihkumallisiin silmäsuihkuihin...16/18 Silmäsuihkut + allas/suojakansi...15 Lämmitetyt silmäsuihkut...15/18 SILMÄNHUUHTELUKAAPIT...19 HÄTÄSUIHKUT LABORATORIOKÄYTTÖÖN Tiivistelmä: Laboratoriosuihkut...17 Vartalosuihkut...17 Yhdistelmäsuihkut...17 Lämmitetyt laboratoriosuihkut...17 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN Tiivistelmä: Teollisuussuihkut...11/12/13/14 Hätäsuihkut, lämmittämättömät...12 Hätäsuihkut kuumaan ilmastoon...13 Lisävarusteet lämmittämättömiin/kuuman ilmaston hätäsuihkuihin...16 Hätäsuihkukaapit...14 Lisävarusteet hätäsuihkukaappeihin...16 Hätäsuihkut, jäätymissuojatut...11 Lisävarusteet jäätymissuojattuihin hätäsuihkuihin...16 SÄILIÖLLISET HÄTÄSUIHKUT Tiivistelmä: Tankkisuihkut...10 Tankkisuihkut...10 Lisävarusteet tankkisuihkuihin...16 LISÄVARUSTEET HÄTÄSUIHKUIHIN Hätäsuihkujen oikea lämpötila...16 Virtauksen säätö...16 ISO sertifikaatti Muistiinpanot 3

4 SILMÄSUIHKUT TIIVISTELMÄ - SILMÄSUIHKUT Silmäsuihkut ovat pakollisia kaikissa laboratorioissa, joissa käsitellään kemikaaleja. Näin ollen silmäsuihkut kuuluvat nykytekniikan mukaiseen varusteluun myös kaikissa työpaikoissa, joissa on vastaavanlaisia vaaratekijöitä. Myös pieninä pitoisuuksina hapot ja emäkset voivat tunkeutua hyvinkin nopeasti sarveiskalvon läpi ja aiheuttaa silmään pysyvän vamman. Vahingon rajoittamiseksi välitön ensiapu onkin äärimmäisen tärkeää. Myös epäpuhtauksien kuten pölyhiukkasten joutuminen silmään, voi aiheuttaa vakavan vaaran. Huipputehokkaat FSP-Tech suihkusuuttimet aikaansaavat laaja-alaisesti peittävän vesisuihkun. FSP-Tech:n silmäsuihkuissa on veden virtaussäädin, joka varmistaa tasaisen virtauksen sekä suihkupatsaan voimassa olevien määräysten mukaan. Kaikki FSP-Tech silmäsuihkut täyttävät DIN EN :2006 standardin vaatimukset. Huipputehokas FSP-Tech suihkusuutin Kaikissa silmäsuihkuissamme on FSP Tech:n kehittämä huipputehokas suihkusuutin. Tämä suihkusuutin täyttää DIN EN :2006 standardin asettamia vaatimuksia ja aikaansaa laaja-alaisesti peittävän vesisuihkun. Näin ollen koko silmän alue puhdistuu ja oikea kohdistus vesisuihkuun onnistuu helposti. Leveä, tasainen ja pehmeä vesipatsas Optimaalinen toiminta jo 1 bar paineella ja maks. 10 bar virtauspaineella Integroitu virtaussäädin takaa tasaisen vesisuihkun vedenpaineesta riippumatta Suihkusuuttimen suuret reiät estävät kalkkikerrostumia Kumipinnoitteiset suojat suojaavat käyttäjää loukkaantumisilta. Sis. pölynsuojakannen, joka avautuu automaattisesti suihkun käynnistyessä DIN EN :2006 4

5 SILMÄSUIHKUT TIIVISTELMÄ - SILMÄSUIHKUT DIN EN :2006 Suihkusuuttimen yläreunan on oltava /-200 mm lattiatason yläpuolella. Silmäsuihkun ympärillä on oltava 150 mm vapaata tilaa. Venttiilin pitäisi avautua täysin kääntämällä käyttöpainiketta maks. 90 tai vetämällä vetokahvaa maks. 200 mm. Silmäsuihkut täytetään juomavedellä tai laadultaan vastaavanlaisella vedellä. Silmäsuihkun virtauksen on oltava vähintään 6 l/min. Vesimäärän täytyy riittää vähintään 15 min. suihkuun. Vesipatsaan korkeus on mm. ClassicLine silmäsuihkut Käsisuihkumalliset silmäsuihkut yhdellä tai kahdella tehosuuttimella Lukusia asennus- ja letkuvaihtoehtoja Veden kanssa kosketuksessa olevat osat on valmistettu messingistä ja muovista, juomavedestä annettujen määräysten mukaan PremiumLine silmäsuihkut Seinä- tai jalustakiinnitteiset silmäsuihkut altaalla ja suojakannella Ihanteellinen ratkaisu teollisuus-, verstas- ja laboratoriokäyttöön, jossa esiintyy paljon epäpuhtauksia Veden kanssa kosketuksessa olevat osat on valmistettu ruostumattomasta teräksestä ja muovista, juomavedestä annettujen määräysten mukaan 5

6 SILMÄSUIHKUT ClassicLine KÄSISUIHKUMALLISET SILMÄSUIHKUT DIN EN :2006 Letku: ruostumattomalla teräksellä päällystetty juomavesiletku Suutin: FSP-Tech tehosuutin Virtaus: 7 l/min./suutin (integroidulla virtaussäätimellä) Käsisuihkumallinen silmäsuihku yhdellä suuttimella. Yleismalli seinä- ja pöytäasennukseen (LVI: ) Syöttöliitäntä: 1/2 naaras Suihkun korkeus: 250 mm Letkun pituus: 1500 mm Käsisuihkumallinen silmäsuihku yhdellä suuttimella (LVI: ) Syöttöliitäntä: 1/2 naaras Suihkun korkeus: 250 mm Letkun pituus: 1500 mm Käsisuihkumallinen silmäsuihku, jossa 45 suutin. Yleismalli seinä- ja pöytäasennukseen (LVI: ) Syöttöliitäntä: 1/2 naaras Suihkun korkeus: 250 mm Letkun pituus: 1500 mm Käsisuihkumallinen silmäsuihku, jossa kaksi 45 suutinta. Yleismalli pöytä- ja seinäasennukseen (LVI: ) Syöttöliitäntä: 1/2 naaras Suihkun korkeus: 300 mm Letkun pituus: 1500 mm Käsisuihkumallinen silmäsuihku kahdella suuttimella. Yleismalli pöytä- ja seinäasennukseen (LVI: ) Syöttöliitäntä: 1/2 naaras Suihkun korkeus: 300 mm Letkun pituus: 1500 mm 6

7 SILMÄSUIHKUT LISÄVARUSTEET KÄSISUIHKUMALLISIIN SILMÄSUIHKUIHIN ClassicLine Kyltti käsisuihkumallisiin silmäsuihkuihin Lukuetäisyys: 10 m Materiaali: itseliimautuvaa PVC-kalvoa Mitat: 100 x 100 mm Kyltti silmäsuihkuihin Lukuetäisyys: 15 m Materiaali: itseliimautuvaa PVC-kalvoa Mitat: 150 x 150 mm Jälkiheijastava kyltti silmäsuihkuihin Lukuetäisyys: 20 m Materiaali: itseliimautuvaa ja jälkiheijastavaa PVC-kalvoa Mitat: 200 x 200 mm Jälkiheijastava kyltti silmäsuihkuihin Lukuetäisyys: 20 m Materiaali: jälkiheijastavaa alumiinia Mitat: 200 x 200 mm

8 SILMÄSUIHKUT ClassicLine SILMÄ- JA KASVOSUIHKUT ALTAALLA DIN EN :2006/syöttöliitännällä varustetut silmäsuihkut Runko: UV-kestävää ABS-kovamuovia, taustalevy ruostumatonta terästä Silmäsuihkun putket: venttiilit ja liitännät ruostumatonta terästä, virtaussäädin MS-kromattu, muoviputket Kannatinpylväs Classic Line: kuumasinkittyä ja jauhemaalattua terästä Premium Line: ruostumatonta terästä Silmä- ja kasvosuihku altaalla, seinäkiinnitteinen Syöttöliitäntä: 3/8 uros Poistoliitäntä: 1 1/4 uros Mitat (K x L x S): 235 x 445 x 300 mm (LVI: ) Silmä- ja kasvosuihku altaalla ja suojakannella, seinäkiinnitteinen Syöttöliitäntä: 3/8 uros Poistoliitäntä: 1 1/4 uros Mitat (K x L x S): 245 x 356 x 305 mm (LVI: ) Silmä- ja kasvosuihku altaalla, jalustakiinnitteinen Syöttöliitäntä: 1 1/4 naaras Poistoliitäntä: 1 1/4 uros Korkeus: 1160 mm (LVI: ) Silmä- ja kasvosuihku altaalla ja suojakannella, jalustakiinnitteinen Syöttöliitäntä: 1 1/4 naaras Poistoliitäntä: 1 1/4 uros Korkeus: 1160 mm (LVI: ) 8

9 SILMÄSUIHKUT SILMÄ- JA KASVOSUIHKUT ALTAALLA PremiumLine Virtaus: 8 l/min./suutin Suojakannelliset mallit: Painamalla käsipainiketta tai vetämällä suojakannesta tämä liukuu automaattisesti alaspäin ja käynnistää silmäsuihkun Altaalliset mallit: Silmäsuihku käynnistyy kääntämällä altaan oikealla puolella olevaa käsikahvaa. Suuttimissa on pölysuojat. Silmä- ja kasvosuihku altaalla, jalustallinen (LVI: ) Syöttöliitäntä: 1 1/4 naaras Poistoliitäntä: 1 1/4 uros Korkeus: 1160 mm Silmä- ja kasvosuihku altaalla ja suojakannella, jalustallinen (LVI: ) Syöttöliitäntä: 1 1/4 naaras Poistoliitäntä: 1 1/4 uros Korkeus: 1160 mm LISÄVARUSTEET SILMÄ- JA KASVOSUIHKUIHIN Jalkalaukaisin silmäsuihkuun Materiaali: ruostumatonta terästä, liukuestetarrat Kaukohälytyskytkin sis. kaapelointi kytkentärasialle asti Kiinnikkeet ruostumatonta terästä Hälytys aktivoituu silmäsuihkun käynnistyessä Soveltuu ATEX-alueille 1 & 2 sekä normaaliin käyttöympäristöön 9

10 SILMÄSUIHKUT ComfortLine TIIVISTELMÄ - SILMÄSUIHKUT Lämmitetyn veden käyttö silmäsuihkuissa on erittäin tärkeä tekijä. DIN EN :2006 standardin mukaan silmät on huuhdeltava vähintään 15 minuutin ajan, jotta vahingolliset aineet huuhtoutuisivat silmistä mahdollisimman hyvin. Kylmä vesi viilentää, kun vahingoittunut on saanut palovammoja tai joutunut kosketuksiin kemikaalien kanssa. Silmien pidempiaikainen altistus liian kylmälle vedelle kuitenkin katkaisee ensiavun tuoman hyödyn liian aikaisin. Yli 37 C lämpötilan on todettu olevan haitallinen silmälle ja voimistavan silmässä tapahtuvia kemiallisia reaktioita. Lääkäreiden suosituksen mukaan kädenlämpöisellä vedellä (15-37 C) on optimaalinen lämpötila huuhtelemaan kemikaalien vahingoittamaa kudosta. Tämän vuoksi DIN EN :2006 standardi suosittelee käyttämään silmäsuihkuissa lämmitettyä vettä, jonka lämpötila on C. ComfortLine-sarjan silmäsuihkut toimivat lämmitetyllä vedellä, jonka lämpötilaa säätää esikytketty termostaattisekoitin. ComfortLine-sarjan silmäsuihkun käyttöön tarvitaan sekä lämmin- että kylmävesiliitäntä. Säätöalue: C (Tehdasasetus 22 C) Lämpötilan rajoitus: 43 C Lämminvesiliitäntä: 1/2 uros Kylmävesiliitäntä: 1/2 uros Virtaus: 7 l/min./suutin (integroidulla virtaussäätimellä) 10

11 SILMÄSUIHKUT KÄSISUIHKUMALLISET SILMÄSUIHKUT ComfortLine DIN EN :2006 Materiaali: messinkiä tai ABS-kovamuovia Suutin: FSP-Tech tehosuutin Virtaus: 7 l/min./suutin (integroidulla virtaussäätimellä) Käsisuihkumallinen termostaatillinen silmäsuihku yhdellä suuttimella. Yleismalli pöytä- ja seinäasennukseen (LVI: ) Lämminvesiliitäntä: 1/2 uros Kylmävesiliitäntä: 1/2 uros Suihkun korkeus: 250 mm Letkun pituus: 1500 mm Käsisuihkumallinen termostaatillinen silmäsuihku, jossa 45 suutin. Yleismalli seinä- ja pöytäasennukseen (LVI: ) Lämminvesiliitäntä: 1/2 uros Kylmävesiliitäntä: 1/2 uros Suihkun korkeus: 250 mm Letkun pituus: 1500 mm Käsisuihkumallinen termostaatillinen silmäsuihku, jossa kaksi 45 suutinta. Yleismalli pöytä- ja seinäasennukseen (LVI: ) Lämminvesiliitäntä: 1/2 uros Kylmävesiliitäntä: 1/2 uros Suihkun korkeus: 300 mm Letkun pituus: 1500 mm Termostaatillinen silmä- ja kasvosuihku altaalla, seinäkiinnitteinen (LVI: ) Lämminvesiliitäntä: 1/2 uros Kylmävesiliitäntä: 1/2 uros Mitat (K x L x S): 235 x 445 x 300 mm Termostaatillinen silmä- ja kasvosuihku altaalla ja suojakannella, seinäkiinnitteinen Lämminvesiliitäntä: 1/2 uros Kylmävesiliitäntä: 1/2 uros Mitat (K x L x S): 245 x 355 x 305 mm (LVI: ) 11

12 SILMÄNHUUHTELUKAAPPI ClassicLine SILMÄNHUUHTELUKAAPPI EN Kaappi suojaa silmänhuuhtelupullot optimaalisesti epäpuhtauksilta ja jäätymiseltä Laajavalikoima silmänhuuhtelupulloja, katso tarkemmat tiedot silmänhuuhtelupullojen erikoiskuvastosta. Kaapissa on vakiovarusteena kaksi silmänhuuhtelupulloa, jotka sisältävät per pullo 500 ml stabiilia suolaliuosta (0,9 %) - muu varustelu tilauksesta Materiaalina jauhemaalattua teräslevyä tai ruostumatonta terästä Pleksi-ikkuna Silmänhuuhtelukaappi kahdella pullolla, jauhemaalattua terästä Mitat (K x L x S): 43 x 43 x 23 mm Lämmitetty silmänhuuhtelukaappi kahdella pullolla, jauhemaalattua terästä Termostaatilla varustettu lämmityskaapeli 230 V, 50 Hz, soveltuu myös ATEX-alueille Eriste: polyuretaani Mitat (K x L x S): 43 x 52 x 23 mm Tarkempia lisätietoja FSP-silmänhuuhtelupullojen erikoiskuvastosta. 12

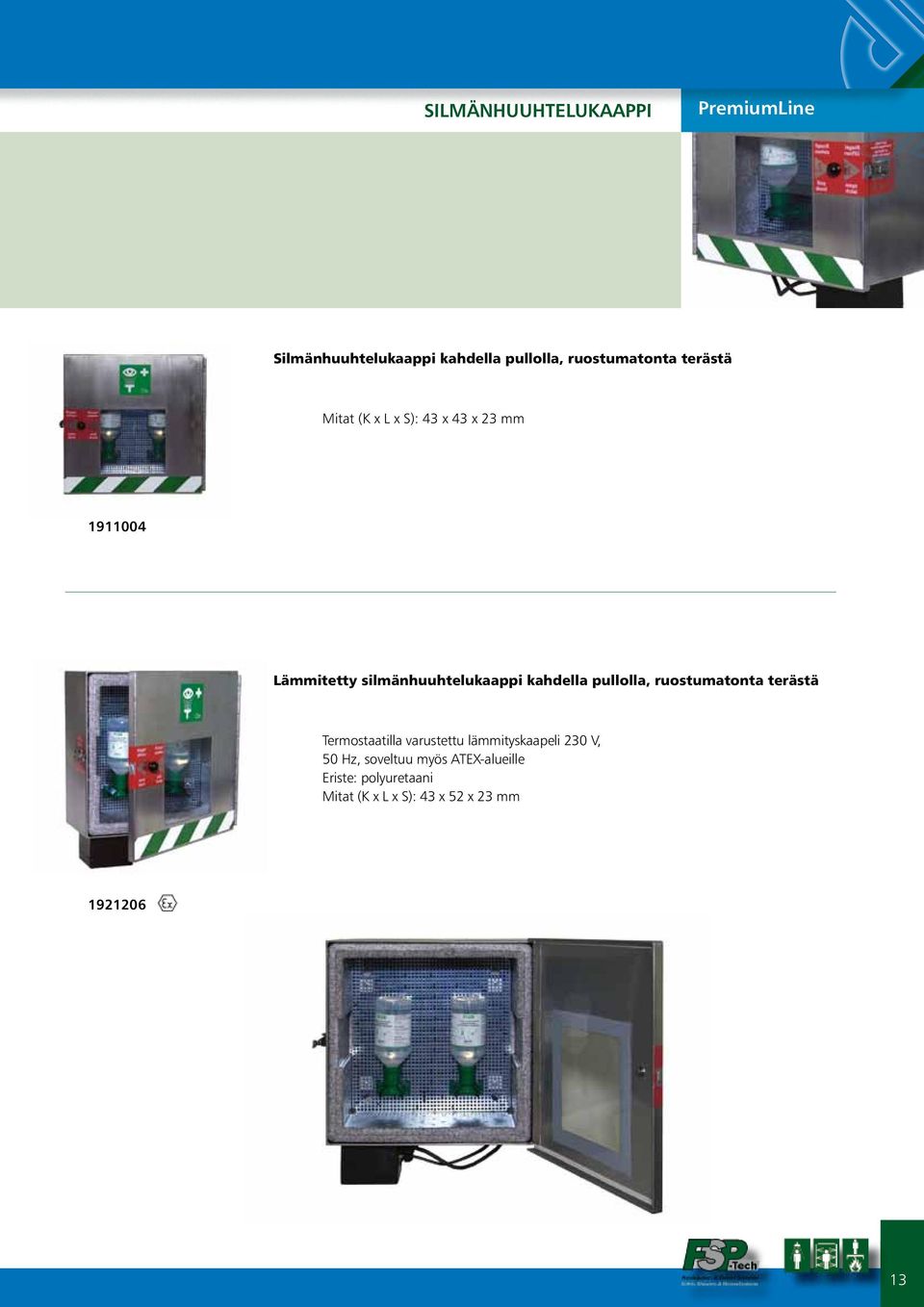

13 SILMÄNHUUHTELUKAAPPI SILMÄNHUUHTELUKAAPPI PremiumLine Silmänhuuhtelukaappi kahdella pullolla, ruostumatonta terästä Mitat (K x L x S): 43 x 43 x 23 mm Lämmitetty silmänhuuhtelukaappi kahdella pullolla, ruostumatonta terästä Termostaatilla varustettu lämmityskaapeli 230 V, 50 Hz, soveltuu myös ATEX-alueille Eriste: polyuretaani Mitat (K x L x S): 43 x 52 x 23 mm

14 HÄTÄSUIHKUT LABORATORIOKÄYTTÖÖN TIIVISTELMÄ -LABORATORIOSUIHKUT Vartalosuihkut ovat pakollisia kaikissa kemiallisissa laboratorioissa. Näin ollen hätäsuihkut kuuluvat nykytekniikan mukaiseen varusteluun kaikissa työpaikoissa, joissa on vastaavanlaisia vaaratekijöitä. Tulipalon, kuuman veden tai syövyttävien aineiden aiheuttamien laaja-alaisten palovammojen välitön huuhtelu runsaalla vedellä on erittäin tärkeää. Vartalosuihkut tuottavat jo 1,5 bar dynaamisella paineella vettä n. 60 l/min. FSP-Tech tehosuuttimet varmistavat, että vesi osuu kohteeseensa pehmeällä suihkulla, eikä näin ollen vahingoita vaurioitunutta ihoa lisää. Kaikki FSP-Tech vartalosuihkut täyttävät DIN :2008 ja DIN EN :2006 standardin asettamat vaatimukset. Huipputehokas FSP-Tech suihkusuutin Kaikissa silmäsuihkuissamme on FSP Tech:n kehittämä huipputehokas suihkusuutin. Tämän suihkusuutin täyttää DIN EN :2006 asettamia vaatimuksia ja tuottaa 1,5 bar virtauspaineella rajatun, tasaisen vesisuihkun n. 60 l/min virtausteholla. Itsestään tyhjenevä, vähäinen kalkkiutuminen, lähes huoltovapaa Rajattu, tasainen ja pehmeä vesipatsas Erittäin tukeva ja korroosionkestävä Optimaalinen toiminta jo 1 bar paineella ja maks. 10 bar virtauspaineella DIN :2008 ja DIN EN :

15 HÄTÄSUIHKUT LABORATORIOKÄYTTÖÖN TIIVISTELMÄ -LABORATORIOSUIHKUT DIN EN :2006 Suihkusuuttimen alareunan on oltava /- 100 mm lattiatason yläpuolella. Venttiilin pitäisi avautua täysin kääntämällä käyttöpainiketta maks. 90 tai vetämällä vetokahvaa maks. 200 mm. Suihkun käynnistyspainikkeen on oltava maks mm lattiatason yläpuolella. Vartalosuihkuissa käytetään juomavesilaatuista vettä Vartalosuihkun virtauksen on oltava vähintään 60 l/min. Vesimäärän täytyy riittää vähintään 15 min. suihkuun. Vartalosuihkut on asennettava niin, että suihku tyhjenee itsestään sulkuhanan ja suuttimen väliseltä matkalta mm lattiatason yläpuolella tai 700 mm suihkusiivilän alapuolella 50 +/- 10 prosenttia veden määrästä on osuttava kehään, jonka säde on 200 mm. Vähintään 95 prosenttia veden määrästä on osuttava alueelle, jonka säde on 400 mm. ClassicLine- Tämän tuotesarjan malleissa venttiilit ovat ruostumatonta terästä ja putket messinkiä, valittavissa punainen tai vihreä jauhemaalaus PremiumLine- Tämän sarjan malleissa kaikki osat on valmistettu ruostumattomasta teräksestä. 15

16 HÄTÄSUIHKUT LABORATORIOKÄYTTÖÖN ClassicLine VARTALOSUIHKUT DIN :2008 ja DIN EN :2006 Materiaali: messinkiä, jauhemaalaus suojaa kemikaaleilta Huipputehokas FSP-Tech suihkusuutin Virtaus: 60 l/min. virtauspaineella 1,5 bar Vartalosuihku vetokahvalla, seinäkiinnitys uppoasennuksena (LVI: ) (LVI: ) Syöttöliitäntä: 3/4 uros Ulkonema: 625 mm Asennuskorkeus: 2335 mm (+/-100 mm) Vartalosuihku vetokahvalla, seinäkiinnitys pinta-asennuksena (LVI: ) (LVI: ) Syöttöliitäntä: 3/4 naaras Ulkonema: 625 mm Asennuskorkeus: 2335 mm (+/-100 mm) Vartalosuihku vetokahvalla, kattokiinnitys uppoasennuksena Syöttöliitäntä: 3/4 uros Korkeus: 245 mm (LVI: ) (LVI: ) (LVI: ) (LVI: ) Vartalosuihku vetokahvalla, kiinnitys oviaukon yläpuolelle pinta-asennuksena Syöttöliitäntä: 3/4 naaras Ulkonema: 565 mm Etäisyys venttiili-suihku: 500 mm Asennuskorkeus: 2335 mm (+/-100 mm) Vartalosuihku vetokahvalla, kattokiinnitys pinta-asennuksena (LVI: ) (LVI: ) Syöttöliitäntä: 3/4 naaras Korkeus: 245 mm 16

17 HÄTÄSUIHKUT LABORATORIOKÄYTTÖÖN VARTALOSUIHKUT PremiumLine DIN :2008 ja DIN EN :2006 Materiaali: harjattua ruostumatonta terästä FSP-tehosuutin, ruostumatonta terästä Virtaus: 60 l/min. virtauspaineella 1,5 bar Vartalosuihku vetokahvalla, seinäkiinnitys uppoasennuksena (LVI: ) Syöttöliitäntä: 3/4 naaras Ulkonema: 625 mm Asennuskorkeus: 2335 mm (+/-100 mm) Vartalosuihku vetokahvalla, seinäkiinnitys pinta-asennuksena (LVI: ) Syöttöliitäntä: 3/4 naaras Ulkonema: 625 mm Asennuskorkeus: 2335 mm (+/-100 mm) Vartalosuihku vetokahvalla, kattokiinnitys uppoasennuksena Syöttöliitäntä: 3/4 naaras Korkeus: 245 mm (LVI: ) Vartalosuihku vetokahvalla, kiinnitys oviaukon yläpuolelle pinta-asennuksena (LVI: ) Syöttöliitäntä: 3/4 naaras Ulkonema: 565 mm Etäisyys venttiili-suihku: 500 mm Asennuskorkeus: 2335 mm (+/-100 mm) Vartalosuihku vetokahvalla, kattokiinnitys pinta-asennuksena Syöttöliitäntä: 3/4 naaras Korkeus: 245 mm (LVI: ) 17

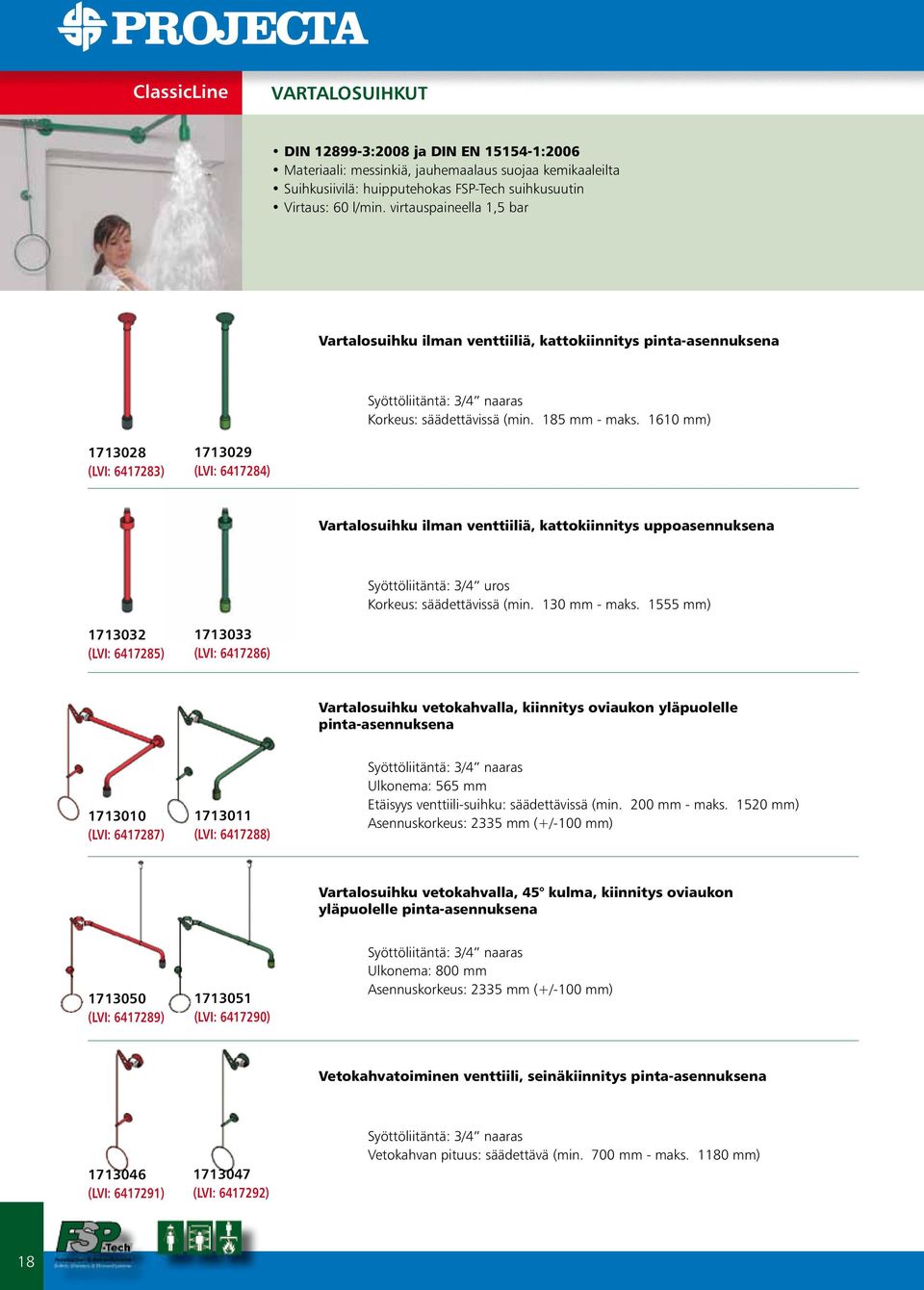

18 HÄTÄSUIHKUT LABORATORIOKÄYTTÖÖN ClassicLine VARTALOSUIHKUT DIN :2008 ja DIN EN :2006 Materiaali: messinkiä, jauhemaalaus suojaa kemikaaleilta Suihkusiivilä: huipputehokas FSP-Tech suihkusuutin Virtaus: 60 l/min. virtauspaineella 1,5 bar Vartalosuihku ilman venttiiliä, kattokiinnitys pinta-asennuksena Syöttöliitäntä: 3/4 naaras Korkeus: säädettävissä (min. 185 mm - maks mm) (LVI: ) (LVI: ) Vartalosuihku ilman venttiiliä, kattokiinnitys uppoasennuksena Syöttöliitäntä: 3/4 uros Korkeus: säädettävissä (min. 130 mm - maks mm) (LVI: ) (LVI: ) Vartalosuihku vetokahvalla, kiinnitys oviaukon yläpuolelle pinta-asennuksena (LVI: ) (LVI: ) Syöttöliitäntä: 3/4 naaras Ulkonema: 565 mm Etäisyys venttiili-suihku: säädettävissä (min. 200 mm - maks mm) Asennuskorkeus: 2335 mm (+/-100 mm) Vartalosuihku vetokahvalla, 45 kulma, kiinnitys oviaukon yläpuolelle pinta-asennuksena (LVI: ) (LVI: ) Syöttöliitäntä: 3/4 naaras Ulkonema: 800 mm Asennuskorkeus: 2335 mm (+/-100 mm) Vetokahvatoiminen venttiili, seinäkiinnitys pinta-asennuksena (LVI: ) (LVI: ) Syöttöliitäntä: 3/4 naaras Vetokahvan pituus: säädettävä (min. 700 mm - maks mm) 18

19 HÄTÄSUIHKUT LABORATORIOKÄYTTÖÖN VARTALOSUIHKUT PremiumLine DIN :2008 ja DIN EN :2006 Materiaali: harjattua ruostumatonta terästä FSP-tehosuutin, ruostumatonta terästä Virtaus: 60 l/min. virtauspaineella 1,5 bar Vartalosuihku ilman venttiiliä, kattokiinnitys pinta-asennuksena Syöttöliitäntä: 3/4 naaras Korkeus: säädettävissä (min. 185 mm - maks mm) (LVI: ) Vartalosuihku ilman venttiiliä, kattokiinnitys uppoasennuksena Syöttöliitäntä: 3/4 uros Korkeus: säädettävissä (min. 130 mm - maks mm) (LVI: ) Vartalosuihku vetokahvalla, kiinnitys oven yläpuolella pinta-asennuksena (LVI: ) Syöttöliitäntä: 3/4 naaras Ulkonema: 565 mm Etäisyys venttiili-suihku: (min. 200 mm - maks mm) Asennuskorkeus: 2335 mm (+/-100 mm) Vartalosuihku vetokahvalla, 45 kulma, kiinnitys oven yläpuolella pinta-asennuksena Syöttöliitäntä: 3/4 naaras Ulkonema: 800 mm Asennuskorkeus: 2335 mm (+/-100 mm) (LVI: ) Vetokahvatoiminen venttiili, seinäkiinnitys pinta-asennuksena Syöttöliitäntä: 3/4 naaras Vetokahvan pituus: säädettävä (min. 700 mm - maks mm) (LVI: ) 19

20 HÄTÄSUIHKUT LABORATORIOKÄYTTÖÖN ClassicLine YHDISTELMÄSUIHKUT DIN :2008, DIN EN :2006 ja DIN EN :2006 Materiaali: messinkiä, kestävä jauhemaalaus Huipputehokas FSP-Tech suihkusuutin Virtaus: 60 l/min. virtauspaineella 1,5 bar Vartalosuihku ja käsisuihkumallinen silmäsuihku, jossa 45 suutin. Seinäkiinnitys pinta-asennuksena. Syöttöliitäntä: 3/4 naaras Ulkonema: 625 mm Korkeus: 1610 mm (LVI: ) (LVI: ) Vartalosuihku ja käsisuihkumallinen silmäsuihku, jossa kaksi 45 suutinta. Seinäkiinnitys pinta-asennuksena. Syöttöliitäntä: 3/4 naaras Ulkonema: 625 mm Korkeus: 1610 mm (LVI: ) (LVI: ) Vartalosuihku sekä silmä- ja kasvosuihku altaalla. Seinäkiinnitys pinta-asennuksena. Syöttöliitäntä: 3/4 naaras Ulkonema: 625 mm Korkeus: 1610 mm (LVI: ) (LVI: ) Vartalosuihku sekä silmä- ja kasvosuihku altaalla ja suojakannella. Seinäkiinnitys pinta-asennuksena (LVI: ) (LVI: ) Syöttöliitäntä: 3/4 naaras Ulkonema: 625 mm Korkeus: 1610 mm 20

21 HÄTÄSUIHKUT LABORATORIOKÄYTTÖÖN YHDISTELMÄSUIHKUT PremiumLine DIN :2008, DIN EN :2006 ja DIN EN :2006 Materiaali: harjattua ruostumatonta terästä FSP-tehosuutin, ruostumatonta terästä Virtaus: 60 l/min. virtauspaineella 1,5 bar Vartalosuihku ja käsisuihkumallinen silmäsuihku, jossa 45 suutin. Seinäkiinnitys pinta-asennuksena. Syöttöliitäntä: 3/4 naaras Ulkonema: 625 mm Korkeus: 1610 mm (LVI: ) Vartalosuihku ja käsisuihkumallinen silmäsuihku, jossa kaksi 45 suutinta. Seinäkiinnitys pinta-asennuksena. Syöttöliitäntä: 3/4 naaras Ulkonema: 625 mm Korkeus: 1610 mm (LVI: ) Vartalosuihku sekä silmä- ja kasvosuihku altaalla. Seinäkiinnitys pinta-asennuksena. Syöttöliitäntä: 3/4 naaras Ulkonema: 625 mm Korkeus: 1610 mm (LVI: ) Vartalosuihku sekä silmä- ja kasvosuihku altaalla ja suojakannella. Seinäkiinnitys pinta-asennuksena. Syöttöliitäntä: 3/4 naaras Ulkonema: 625 mm Korkeus: 1610 mm (LVI: ) 21

22 HÄTÄSUIHKUT LABORATORIOKÄYTTÖÖN ComfortLine TIIVISTELMÄ -LABORATORIOSUIHKUT TERMOSTAATTISEKOITTIMELLA Lämmitetyn veden käyttö hätä- ja silmäsuihkuissa on erittäin tärkeä tekijä. DIN EN :2006 ja DIN EN :2006 standardin mukaan vartaloa on huuhdeltava vähintään 15 minuutin ajan, jotta vahingolliset aineet huuhtoutuisivat pois mahdollisimman hyvin. Voimakkaat kemikaalit, jotka voivat syöpyä syvälle ihoon, vaativat jopa 60 minuuttia kestävän huuhtelun. Ihon pitempiaikainen altistus liian kylmälle vedelle (alle 15 C) voi johtaa hypotermiaan. Vesi, jonka lämpötila on alle 32 c, laskee kehon lämpötilaa tasaisesti. Huomioitavaa on myös, että veden viilentävä vaikutus on 25 kertaa voimakkaampi kuin ilman vastaava vaikutus. Näin ollen keho voi joutua hypotermiaan jo muutamassa minuutissa - kehon lämpötilan laskiessa alle 32 C tilanne on jo kriittinen! Yli 37 C lämpötilan on todettu olevan haitallinen silmälle ja voimistavan silmässä tai iholla tapahtuvia kemiallisia reaktioita. Lääkäreiden suosituksen mukaan kädenlämpöisellä vedellä (15-37 C) on optimaalinen lämpötila huuhtelemaan kemikaalien vahingoittamaa kudosta. DIN EN :2006 ja DIN EN :2006 standardi suosittelevat käyttämään hätä- ja silmäsuihkuissa lämmitettyä vettä, jonka lämpötila on C. ComfortLine-sarjan hätäsuihkut toimivat lämmitetyllä vedellä, jonka lämpötilaa säätää suojatermostaattisekoitin. ComfortLine-sarjan hätäsuihkun käyttöön tarvitaan sekä lämmin- että kylmävesiliitäntä. Säätöalue: C (Tehdasasetus 22 C) Lämpötilan rajoitus: 43 C Lämminvesiliitäntä: 1 uros Kylmävesiliitäntä: 1 uros Virtaus: 60 l/min. virtauspaineella 2 bar 22

23 HÄTÄSUIHKUT LABORATORIOKÄYTTÖÖN LABORATORIOSUIHKUT TERMOSTAATTISEKOITTIMELLA ComfortLine DIN :2008, DIN EN :2006 ja DIN EN :2006 Materiaali: messinkiä, jauhemaalaus suojaa kemikaaleilta Huipputehokas FSP-Tech suihkusuutin Virtaus: 60 l/min. virtauspaineella 1,5 bar Vartalosuihku termostaattisekoittimella. Seinäkiinnitys pinta-asennuksena Ulkonema: 625 mm Asennuskorkeus: 2335 mm (+/-100 mm) (LVI: ) Vartalosuihku termostaattisekoittimella. Kiinnitys oven yläpuolella pinta-asennuksena. Ulkonema: 565 mm Etäisyys venttiili-suihku: 500 mm Asennuskorkeus: 2335 mm (+/-100 mm) (LVI: ) (LVI: ) Vartalosuihku ja käsisuihkumallinen silmäsuihku, jossa 45 kääntösuutin. Termostaattisekoitin. Seinäkiinnitys pinta-asennuksena. Ulkonema: 625 mm Korkeus: 1610 mm (LVI: ) (LVI: ) Vartalosuihku sekä silmä- ja kasvosuihku altaalla ja suojakannella. Termostaattisekoitin. Seinäkiinnitys pinta-asennuksena Ulkonema: 625 mm Korkeus: 1610 mm (LVI: ) (LVI: ) 23

24 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN TIIVISTELMÄ - TEOLLISUUSUIHKUT Teollisuuskäyttöön tarkoitetut hätäsuihkut suunniteltiin alun perin raskaan teollisuuden sekä rahtiterminaalien vaativiin olosuhteisiin. Hätäsuihkujen moduulirakenteen ja lukuisten lisävarusteiden ansiosta hätäsuihkun perusmallista voidaan muokata jokaiseen käyttökohteeseen juuri sopiva ratkaisu. Kaikki FSP- Tech hätäsuihkut täyttävät seuraavien standardien asettamat vaatimukset: DIN :2008 ANSI Z DIN EN :2006 DIN EN :2006 Lisäksi hätäsuihkuille on suoritettu turvallisuusmääräysten mukainen arviointi sähköiselle sekä ei-sähköiselle räjähdyssuojaukselle (ATEX). Hätäsuihkujen valikoima jakaantuu seuraaviin tuotesarjoihin: Lämmittämättömät teollisuussuihkut (tuotesarja 12): Yleiskäyttöön kohteisiin, joissa ei ole jäätymisriskiä. Teollisuussuihkut kuumaan ilmastoon (tuotesarja 13): Käyttökohteisiin, joissa säteilylämpö(esim. terästehtaat) tai ilmaston lämpötila (esim. Aasiassa) aiheuttaa suihkuveden liiallista kuumenemista. ClassicLine-sarjan suihkuissa on kuumasinkityt ja jauhemaalatut valkoiset putket, joissa on messinkiventtiilit. Venttiilien sisäosat valmistettu ruostumattomasta teräksestä. PremiumLine-sarjan malleissa kaikki osat valmistettu ruostumattomasta teräksestä. Hätäsuihkukaapit (tuotesarja 14): Hätäsuihkukaappi suojaa ympäröivää tilaa ja laitteistoa vesivahingoilta sekä samalla antaa suihkun käyttäjälle yksityisyydensuojaa. Pakkasenkestävät hätäsuihkut (tuotesarja 11): Soveltuvat ulkokäyttöön, esim. kun tuotanto-/ täyttölaitteisto tai varastointitila sijaitsee ulkona. PremiumLine ClassicLine Molemmissa sarjoissa on FSP-suihkusuutin, joka on valmistettu vihreästä muovista. Tässä suuttimessa, joka täyttää DIN :2008/EN :2006 standardin asettamia vaatimuksia, on seuraavat ominaisuudet: Itsestään tyhjenevä, vähäinen kalkkiutuminen ja lähes huoltovapaa Rajattu, tasainen ja pehmeä suihkukuvio Erittäin tukeva ja korroosionkestävä Optimaalinen toiminta jo 0,5 bar paineella ja maks. 2 bar virtauspaineella Vaihtoehtoisesti FSP-tehosuutin valmistetaan myös ruostumattomasta teräksestä. 24

25 25

26 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN ClassicLine TEOLLISUUSSUIHKUT DIN :2008, DIN EN /-2:2006, ANSI Z Materiaali: kuumasinkittyä terästä, valkoinen jauhemaalaus, kromatut messinkiventtiilit, vetokahva ruostumatonta terästä Suihkusiivilä: FSP-tehosuutin vihreää muovia Virtaus: 80 (98) l/min. virtauspaineella 0,3 (0,6) Bar Huomioteippaukset (vihreä/valkoinen) helpottavat hätäsuihkun paikallistamisen vaaratilanteessa. Optimoidun virtaussäätimen ansiosta vartalosuihkun virtauspainetta voidaan säätää DIN :2008 standardin eri teholuokkien mukaan. Soveltuvat käytettäväksi ATEX-alueilla. Sisältävät turvallisuusmääräysten mukaisen vaaran arvioinnin Vartalosuihku, seinäkiinnitys pinta-asennuksena Syöttöliitäntä: 1 naaras Kokonaiskorkeus: 740 mm (LVI: ) Vartalosuihku, jalustakiinnitteinen Syöttöliitäntä: 1 1/4 naaras Ulkonema: 640 mm Kokonaiskorkeus: 2270 mm (LVI: ) 26

27 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN TEOLLISUUSSUIHKUT ClassicLine Vartalosuihku ja silmäsuihku. Jalustakiinnitteinen Syöttöliitäntä: 1 1/4 naaras Ulkonema: 640 mm Kokonaiskorkeus: 2270 mm (LVI: ) Vartalosuihku käsisuihkumallisella silmäsuihkulla. Jalustakiinnitteinen. Syöttöliitäntä: 1 1/4 naaras Ulkonema: 640 mm Kokonaiskorkeus: 2270 mm (LVI: ) Vartalosuihku ja käsisuihkumallinen silmäsuihku, jossa kaksi suutinta (45 ). Jalustakiinnitteinen. Syöttöliitäntä: 1 1/4 naaras Ulkonema: 640 mm Kokonaiskorkeus: 2270 mm (LVI: ) Vartalosuihku ja silmäsuihku altaalla. Jalustakiinnitteinen. Syöttöliitäntä: 1 1/4 naaras Ulkonema: 640 mm Kokonaiskorkeus: 2270 mm (LVI: ) Vartalosuihku ja silmäsuihku altaalla ja suojakannella. Jalustakiinnitteinen (LVI: ) Syöttöliitäntä: 1 1/4 naaras Ulkonema: 640 mm Kokonaiskorkeus: 2270 mm 27

28 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN PremiumLine TEOLLISUUSSUIHKUT DIN :2008, DIN EN /-2:2006, ANSI Z Materiaali: ruostumatonta terästä FSP-tehosuutin vihreää muovia Virtaus: 80 (98) l/min. virtauspaineella 0,3 (0,6) Bar Huomioteippaukset (vihreä/valkoinen) helpottavat hätäsuihkun paikallistamisen vaaratilanteessa. Vartalosuihku, kattokiinnitys pinta-asennuksena Syöttöliitäntä: 1 naaras Kokkonaispituus: 285 mm (LVI: ) Vartalosuihku, seinäkiinnitys pinta-asennuksena Syöttöliitäntä: 1 naaras Kokonaispituus: 740 mm (LVI: ) Vartalosuihku, jalustakiinnitteinen Syöttöliitäntä: 1 1/4 naaras Ulkonema: 640 mm Kokonaiskorkeus: 2270 mm (LVI: ) 28

29 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN TEOLLISUUSSUIHKUT PremiumLine Optimoidun virtaussäätimen ansiosta vartalosuihkun virtauspainetta voidaan säätää DIN :2008 standardin eri teholuokkien mukaan. Soveltuvat käytettäväksi ATEX-alueilla. Sisältävät turvallisuusmääräysten mukaisen vaaran arvioinnin sähköiselle ja ei-sähköiselle räjähdyssuojaukselle Vartalosuihku ja silmäsuihku. Jalustakiinnitteinen (LVI: ) Syöttöliitäntä: 1 1/4 naaras Ulkonema: 640 mm Kokonaiskorkeus: 2270 mm Vartalosuihku käsisuihkumallisella silmäsuihkulla Jalustakiinnitteinen. Syöttöliitäntä: 1 1/4 naaras Ulkonema: 640 mm Kokonaiskorkeus: 2270 mm (LVI: ) Vartalosuihku ja käsisuihkumallinen silmäsuihku, jossa kaksi suutinta (45 ). Jalustakiinnitteinen. Syöttöliitäntä: 1 1/4 naaras Ulkonema: 640 mm Kokonaiskorkeus: 2270 mm ( ) Vartalosuihku ja silmäsuihku altaalla. Jalustakiinnitteinen. Syöttöliitäntä: 1 1/4 naaras Ulkonema: 640 mm Kokonaiskorkeus: 2270 mm (LVI: ) Vartalosuihku ja silmäsuihku altaalla ja suojakannella. Jalustakiinnitteinen (LVI: ) Syöttöliitäntä: 1 1/4 naaras Ulkonema: 640 mm Kokonaiskorkeus: 2270 mm 29

30 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN TEOLLISUUSSUIHKUT ClassicLine Vartalosuihku ja silmäsuihku altaalla (LVI: ) PremiumLine Vartalosuihku sekä silmäsuihku altaalla ja suojakannella. Lisävarusteina (huomiokyltti) ja (jalkalaukaisu silmäsuihkulle). (LVI: ) 30

31 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN TEOLLISUUSSUIHKUT KUUMAAN YMPÄRISTÖÖN ClassicLine Itsestään tyhjenevä vartalosuihku sekä silmäsuihku altaalla ja suojakannella. Jalustakiinnitteinen. (LVI: ) PremiumLine Itsestään tyhjenevä vartalosuihku sekä silmäsuihku altaalla ja suojakannella sekä laaja valikoima lisävarusteita. (LVI: ) 31

32 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN ClassicLine TEOLLISUUSSUIHKUT KUUMAAN YMPÄRISTÖÖN DIN :2008, DIN EN /-2:2006, ANSI Z Itsestään tyhjeneviä hätäsuihkuja käytetään kohteissa, joissa säteilylämpö (esim. terästehtaat) tai ilmaston lämpötila (esim. Aasiassa) aiheuttaa suihkuveden liiallisen kuumenemisen. Materiaali ClassicLine: kuumasinkittyä terästä, valkoinen jauhemaalaus, kromatut messinkiventtiilit; PremiumLine: ruostumatonta terästä Laukaisin ruostumatonta terästä; suihkusiivilä: FSP tehosuutin, vihreää muovia Virtaus: 80 (98) l/min. virtauspaineella 0,3 (0,6) Bar Itsestään tyhjenevä vartalosuihku. Jalustakiinnitteinen. Syöttöliitäntä: 1 1/4 naaras Ulkonema: 640 mm Kokonaiskorkeus: 2270 mm (LVI: ) Itsestään tyhjenevä vartalosuihku ja silmäsuihku. Jalustakiinnitteinen. Syöttöliitäntä: 1 1/4 naaras Ulkonema: 640 mm Kokonaiskorkeus: 2270 mm (LVI: ) Itsestään tyhjenevä vartalosuihku ja silmäsuihku altaalla ja suojakannella. Jalustakiinnitteinen. Syöttöliitäntä: 1 1/4 naaras Ulkonema: 640 mm Kokonaiskorkeus: 2270 mm (LVI: ) 32

33 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN TEOLLISUUSSUIHKUT KUUMAAN YMPÄRISTÖÖN PremiumLine Huomioteippaukset (vihreä/valkoinen) helpottavat hätäsuihkun paikallistamisen vaaratilanteessa. Optimoidun virtaussäätimen ansiosta vartalosuihkun virtauspainetta voidaan säätää DIN :2008 standardin eri teholuokkien mukaan. Soveltuvat käytettäväksi ATEX-alueilla. Sisältää turvallisuusmääräysten mukaisen vaaran arvioinnin sähköiselle ja ei-sähköiselle räjähdyssuojaukselle. Itsestään tyhjenevä vartalosuihku. Jalustakiinnitteinen. Syöttöliitäntä: 1 1/4 naaras Ulkonema: 640 mm Kokonaiskorkeus: 2270 mm (LVI: ) Itsestään tyhjenevä vartalosuihku ja silmäsuihku. Jalustakiinnitteinen. Syöttöliitäntä: 1 1/4 naaras Ulkonema: 640 mm Kokonaiskorkeus: 2270 mm (LVI: ) Itsestään tyhjenevä vartalosuihku ja silmäsuihku altaalla ja suojakannella. Jalustakiinnitteinen. Syöttöliitäntä: 1 1/4 naaras Ulkonema: 640 mm Kokonaiskorkeus: 2270 mm (LVI: ) 33

34 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN LISÄVARUSTEET TEOLLISUUSSUIHKUIHIN Huomiokyltti vartalo-/silmäsuihku, kiinnikkeet ruostumatonta terästä Luettavissa kahdelta puolelta, kiinnikkeet ruostumatonta terästä. Kiinnitetään suihkun vaakakannattimeen (parempi näkyvyys kuin tarroilla) FSP-tehosuutin DIN :2008 ja DIN EN :2006 Materiaali ruostumatonta terästä, liitäntä 1 naaras Lattialaukaisin lämmittämättömään hätäsuihkuun. Vetokahvan lisäksi. Materiaali: muoviritilä, jonka kehys on ruostumatonta terästä. Liitokset ruostumatonta terästä Lattialaukaisin kuuman ilmaston hätäsuihkuihin. Korvaa jalkapolkimen. Materiaali: muoviritilä, jonka kehys on ruostumatonta terästä. Liitokset ruostumatonta terästä. Jalkalaukaisu silmäsuihkuun Materiaali: ruostumatonta terästä liukuestetarrat Silmäsuihku kierreletkulla Vain yhdessä seinäkiinnitteisen hätäsuihkun (ruostumatonta terästä) kanssa. Kaukohälytyskytkin vartalosuihkulle ml. kaapelointi kytkentärasialle asti Kiinnikkeet ruostumatonta terästä. Aktivoituu vartalosuihkun käynnistyessä. Soveltuu myös ATEX-alueille 1 & 2. Kaukohälytyskytkin silmäsuihkulle ml. kaapelointi kytkentärasialle asti Kiinnikkeet ruostumatonta terästä, hätäkutsu aktivoituu silmäsuihkun käynnistyessä. Soveltuu myös ATEX-alueille 1 & 2. Kohdevalaisin (vihreä) hätäsuihkuun Runko raskasta messinkiä Vihreä suojakupu valmistettu polykarbonaatista Kaapelointi kytkentärasialle asti, 230V/60W

35 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN LISÄVARUSTEET TEOLLISUUSSUIHKUIHIN Kohdevalaisin (vihreä) hätäsuihkuun Runko lakattua alumiinia Kirkas borosilikaattilasilkupu, vihreä lamppu Kaapelointi kytkentärasialle asti, 230V/40W, soveltuu ATEX-alueille 1 & 2 Vilkkuvalo (Xenon, punainen) Vilkkutaajuus: 1 Hz Kaapelointi kytkentärasialle asti*, 230V/35mA Vilkkuvalo (Xenon, punainen) Sireeni Vilkkutaajuus: 1 Hz Kaapelointi kytkentärasialle asti*, 230V/145mA Soveltuu ATEX-alueille 1 & db, 8 eri ääntä valittavissa Kaapelointi kytkentärasialle asti* 230V/40 ma, Sireeni 118 db, 27 eri ääntä valittavissa Kaapelointi kytkentärasialle asti*, 230V/40 ma, soveltuu ATEX-alueille 1 & 2 FSP-vartalosuuttimet Lisäsuutin (sijoitettuna noin 1000 mm lattiatason yläpuolelle) hätäsuihkun vakiosuuttimen lisäksi (saatavana ainoastaan PremiumLine-sarjaan) Kokonaisvirtaus: 120 l/min. Keräysallas vartalosuihkuun Materiaali: ruostumatonta terästä ja muoviritilä Poistoaukko: 2 naaras Suihkukaappi vartalosuihkulle Kehys ruostumatonta terästä, PVC-profiilielementit sekä kiinnittimet, joilla kaappi kiinnitetään lattiaan. * Laukaisimen ja sähkölaitteen välinen liitäntä on suoritettava tilaajan toimesta releen avulla. Laitteen suora kytkentä ei onnistu meidän kytkimien kautta. 35

36 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN PremiumLine HÄTÄSUIHKUKAAPIT DIN :2008, DIN EN /-2:2006, ANSI Z Hätäsuihkukaappi suojaa laboratoriota ja laitteistoa vesivahingolta ja sähköiskuilta samalla, kun se antaa suihkun käyttäjälle yksityisyydensuojaa. Kestävä rakenne valmistettu ruostumattomasta teräksestä; nelikantaprofiili sekä ruostumatonta teräslevyä laukaisu käsikahvalla Hätäsuihkukaappi keräysaltaalla sekä sivuseinillä Mitat: 2430 x 1010 x 920 mm (KxLxS) Syöttöliitäntä 1¼ naaras Poistoliitäntä: 2 naaras LISÄVARUSTEET HÄTÄSUIHKUKAAPPIIN Silmäsuihku kahdella suuttimella Käsisuihkumallinen silmäsuihku yhdellä suuttimella Silmä- ja kasvosuihku altaalla ja suojakannella Asennus suihkukaapin oikeanpuoliseen ulkoseinään PVC-suikaleverho suihkukaapin aukkoon FSP-tehosuutin DIN :2008 ja DIN EN :2006 Materiaali ruostumatonta terästä, liitäntä 1 naaras Lattialaukaisin hätäsuihkuun, työntökahvan lisäksi Korvaa käsivivun Materiaali: muoviritilä, jonka kehys on ruostumatonta terästä. Liitokset ruostumatonta terästä. Ei yhdessä tuotteen /3 kanssa. * Laukaisimen ja sähkölaitteen välinen liitäntä on suoritettava tilaajan toimesta. releen avulla. Laitteen suora kytkentä ei onnistu suihkun hälytyskytkimien kautta. 36

37 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN LISÄVARUSTEET HÄTÄSUIHKUKAAPPIIN PremiumLine FSP-tehosuutin vihreää muovia Virtaus: 80 (98) l/min. virtauspaineella 0,3 (0,6) Bar Soveltuvat käytettäväksi ATEX-alueilla. Sisältävät turvallisuusmääräysten mukaisen hyväksyntätodistuksen sähköiselle ja ei-sähköiselle räjähdyssuojaukselle (ATEX) Kaukohälytyskytkin vartalosuihkulle ml. kaapelointi kytkentärasialle asti Kiinnikkeet ruostumatonta terästä. Aktivoituu vartalosuihkun käynnistyessä. Kaukohälytyskytkin silmäsuihkulle ml. kaapelointi kytkentärasialle asti Kiinnikkeet ruostumatonta terästä, hätäkutsu aktivoituu silmäsuihkun käynnistyessä. Soveltuu myös ATEX-alueille 1 & 2. Kohdevalaisin (vihreä) hätäsuihkuun Runko messinkiä. Vihreä suojakupu valmistettu polykarbonaatista. Kaapelointi kytkentärasialle asti, 230V/60W Kohdevalaisin (vihreä) hätäsuihkuun Runko lakattua alumiinia Kirkas borosilikaattilasilkupu, vihreä lamppu Kaapelointi kytkentärasialle asti, 230V/40W, soveltuu ATEX-alueille 1 & 2 Vilkkuvalo (Xenon, punainen) Vilkkutaajuus: 1 Hz Kaapelointi kytkentärasialle asti*, 230V/35mA Vilkkuvalo (Xenon, punainen) Sireeni Vilkkutaajuus: 1 Hz Kaapelointi kytkentärasialle asti*, 230V/145mA Soveltuu ATEX-alueille 1 & db, 8 eri ääntä valittavissa Kaapelointi kytkentärasialle asti*, 230V/40 ma Sireeni db, 27 eri ääntä valittavissa Kaapelointi kytkentärasialle asti*, 230V/40 ma Soveltuu ATEX-alueille 1 & 2. 37

38 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN PremiumLine PAKKASENKESTÄVÄT HÄTÄSUIHKUT Vapaasti seisova, lämmitetty hätäsuihku ja silmäsuihku Vapaasti seisova, lämmitetty hätäsuihku sekä silmäsuihku altaalla ja suojakannella sekä laaja valikoima lisävarusteita Silmäsuihku avattuna. Kaukohälytyskytkin. 38

39 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN PAKKASENKESTÄVÄT HÄTÄSUIHKUT PremiumLine Lämmitetty hätäsuihku talvikäytössä. Lämmitetty hätäsuihku kohdevalaisimella, kuvattu yöllä. 39

40 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN PremiumLine PAKKASENKESTÄVÄT HÄTÄSUIHKUT DIN :2008, DIN EN /-2:2006, ANSI Z Putket, venttiilit, runko sekä käyttöelementit ruostumatonta terästä FSP-tehosuutin vihreää muovia Virtaus: 80 (98) l/min. virtauspaineella 0,3 (0,6) Bar Huomioteippaukset (vihreä/valkoinen) helpottavat hätäsuihkun paikallistamisen vaaratilanteessa. Lämmitetty silmäsuihku altaalla ja suojakannella (LVI: ) Seinäkiinnitteinen. Mitat (K x L x S): 285x355x305 mm Syöttöliitäntä: 3/8 uros Lämmitetty silmäsuihku altaalla, jalustakiinnitteinen Korkeus: 1245 mm Syöttöliitäntä 1¼ naaras (LVI: ) Lämmitetty hätäsuihku, jossa laippa seinäkiinnitystä varten (LVI: ) Vedensyöttö ylhäältä (muu vaihtoehto tilauksesta) Ulkonema: 755 mm Syöttöliitäntä: 1 uros Lämmitetty hätäsuihku, jossa laippa seinäkiinnitystä varten. Silmäsuihku kierreletkulla (LVI: ) Vedensyöttö ylhäältä (muu vaihtoehto tilauksesta) Ulkonema: 755 mm Syöttöliitäntä: 1 uros Lämmitetty hätäsuihku, seinäkiinnitteinen (LVI: ) Vedensyöttö takaa jäätymättömältä alueelta Kokonaispituus: mm Syöttöliitäntä: 1 uros Lämmitetty hätäsuihku, seinäkiinnitteinen. Silmäsuihku kierreletkulla (LVI: ) Vedensyöttö takaa jäätymättömältä alueelta Kokonaispituus: mm Syöttöliitäntä: 1 uros 40

41 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN PAKKASENKESTÄVÄT HÄTÄSUIHKUT PremiumLine Optimoidun virtaussäätimen ansiosta vartalosuihkun virtauspainetta voidaan säätää DIN :2008 standardin eri teholuokkien mukaan. Kaikissa lämmitetyissä hätäsuihkuissa on sähköliitäntä, 230 V, 50 Hz Soveltuvat käytettäväksi ATEX-alueilla. Sisältävät turvallisuusmääräysten mukaisen vaaran arvioinnin sähköiselle ja ei-sähköiselle räjähdyssuojaukselle Vapaasti seisova lämmitetty hätäsuihku Kokonaiskorkeus: mm Syöttöliitäntä: 1¼ uros (LVI: ) Kuva 1 Sivu 54 Vapaasti seisova, lämmitetty hätäsuihku ja silmäsuihku Kaksi suihkusuutinta pölysuojuksilla. Kokonaiskorkeus: mm Syöttöliitäntä: 1¼ uros (LVI: ) Vapaasti seisova. lämmitetty hätäsuihku sekä silmäsuihku altaalla ja suojakannella Allas ja suojakansi ABS-kovamuovia, taustalevy ruostumatonta terästä Kokonaiskorkeus: mm Syöttöliitäntä: 1¼ uros (LVI: ) Bild 2 Seite 54 Vapaasti seisova. lämmitetty hätäsuihku sekä silmäsuihku altaalla ja suojakannella (LVI: ) Allas ja suojakansi ABS-kovamuovia, taustalevy ruostumatonta terästä Erillinen lisävartalosuutin (noin mm lattiatason yläpuolella) Kokonaiskorkeus: mm Syöttöliitäntä: 1¼ uros 41

42 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN LISÄVARUSTEET PAKKASENKESTÄVIIN HÄTÄSUIHKUIHIN Huomiokyltti hätä-/silmäsuihku Luettavissa kahdelta puolelta, kiinnikkeet ruostumatonta terästä. Kiinnitetään suihkun vaakakannattimeen (parempi näkyvyys kuin tarroilla) Lämmityskaapelijatko putkien saattoa varten, ATEX Vakiopituus: 1,5 m Vesilinjan sulanapitoon Muut pituudet tilauksesta Lattialaukaisin hätäsuihkuun, työntökahvan lisäksi Muoviritilä, jonka kehys ruostumatonta terästä Liitokset ruostumatonta terästä Jalkalaukaisu silmäsuihkuun Materiaali: ruostumatonta terästä ja liukuestetarrat Tarkoitettu tuotesarjan 11 hätäsuihkuihin Kohdevalaisin (vihreä) hätäsuihkuun Runko messinkiä. Vihreä suojakupu valmistettu polykarbonaatista Kytketty lämmittimen syöttöjohtoon, 230V/60W 3 Kohdevalaisin (vihreä) hätäsuihkuun Runko lakattua alumiinia Kirkas borosilikaattilasilkupu, vihreä lamppu Kytketty lämmittimen syöttöjohtoon, 230V/40W, soveltuu ATEX-alueille 1 & Sireeni 100 db, 8 eri ääntä valittavissa Kaapelointi kytkentärasialle asti*, 230V/40 ma * Laukaisimen ja sähkölaitteen välinen liitäntä on suoritettava tilaajan toimesta. releen avulla. Laitteen suora kytkentä ei onnistu suihkun hälytyskytkimien kautta. 42

43 HÄTÄSUIHKUT TEOLLISUUSKÄYTTÖÖN LISÄVARUSTEET PAKKASENKESTÄVIIN HÄTÄSUIHKUIHIN Sireeni db, 27 eri ääntä valittavissa Kaapelointi kytkentärasialle asti*, 230V/40 ma Vilkkuvalo (Xenon, punainen) Vilkkutaajuus: 1 Hz Kaapelointi kytkentärasialle asti*, 230V/35mA Vilkkuvalo (Xenon, punainen) Vilkkutaajuus: 1 Hz Kaapelointi kytkentärasialle asti*, 230V/145mA Soveltuu ATEX-alueille 1 & 2. Kaukohälytyskytkin vartalosuihkulle ml. kaapelointi kytkentärasialle asti Kiinnikkeet ruostumatonta terästä. Aktivoituu vartalosuihkun käynnistyessä. Soveltuu myös ATEX-alueille 1 & 2. Kaukohälytyskytkin silmäsuihkulle ml. kaapelointi kytkentärasialle asti Kiinnikkeet ruostumatonta terästä, hätäkutsu aktivoituu silmäsuihkun käynnistyessä. Soveltuu myös ATEX-alueille 1 & 2. Keräysallas vartalosuihkuun Ruostumatonta terästä ja muoviritilä Poistoaukko 2 naaras Suihkukaappi vartalosuihkulle Kehys ruostumatonta terästä, PVC-profiilielementit sekä kiinnittimet, joilla kaappi kiinnitetään lattiaan

44 SÄILIÖLLISET HÄTÄSUIHKUT TIIVISTELMÄ - SÄILIÖLLISET HÄTÄSUIHKUT Hätäsuihkut omalla vesisäiliöllä (tankkisuihkut) käytetään kohteissa, joissa ei ole omaa vesipistettä vedenjakelun toimivuus on epävarmaa tarvitaan lämmitettyä vettä 20 C Tankkisuihkuja voidaan käyttää kohteissa, joissa syövyttävät tai syttymisherkät aineet voivat aiheuttaa vaaratilanteen. Tankkisuihkujen käyttö on osoittautunut luotettavaksi ratkaisuksi kemian teollisuudessa, jätehuollossa, laivanrakennus- ja offshore-teollisuudessa. Tarjolla on laaja valikoima erikokoisia ja -tehoisia hätäsuihkuja, jotka soveltuvat eri käyttötarkoituksiin ja tarjoavat siten jokaiseen vaaratilanteeseen sopivan ratakisun. Ulkokäyttöön soveltuvat lämmitettävät hätäsuihkutyypit. Termostaatilla varustettu uppokuumennin pitää suihkuveden sopivassa lämpötilassa hätätapausta varten ja takaa samalla, että vesi ei jäädy. Bakteerien aiheuttaman veden saastumisen riskiä torjutaan rakenteellisilla ominaisuuksilla sekä veteen sekoitettavilla lisäaineilla. Näin ollen vedenvaihtoväli voi olla jopa kuusi kuukautta. Runko on valmistettu tukevista nelikantaputkista, jotka ovat ruostumatonta terästä. Sen päälle on asennettu niin ikään ruostumattomasta teräksestä valmistettu säiliö, jossa on tiivis suojakansi. Staattinen kuormankesto DIN 1055 standardin mukainen. Säiliö on täysin eristetty. Verhoilu ruostumatonta terästä. Kaikki tankkisuihkut soveltuvat käytettääksi ATEX-alueilla 1 & 2. Lisävarusteiden hankinnassa on kuitenkin huomioitava hätäsuihkun mahdollinen käyttö ATEX-alueilla 1 & 2. Tehosuutin tankkisuihkuun Huomioteippaukset (vihreä/valkoinen) helpottavat hätäsuihkun paikallistamisen vaaratilanteessa. Kaikki hätäsuihkut täyttävät luonnollisesti DIN :2008 ja ANSI Z standardin asettamat vaatimukset. Vartalo-/silmäsuihkujen turvamerkinnät sisältyvät toimitukseen. Lukuisat lisävarusteet mahdollistavat hätäsuihkun varustelun paikallisten olosuhteiden mukaan. Suihkumallit, jotka on suunniteltu käytettäväksi räjähdysvaarallisissa tiloissa, sisältävät turvallisuusmääräysten mukaisen vaaran arvioinnin sähköiselle sekä ei-sähköiselle räjähdyssuojaukselle. Tankkisuihkujen vakiomallissa on I-luokan tehosuutin DIN :2008 (Pkt. 4.1) standardin mukaan. Lisävarusteena voidaan toimittaa myös II-luokan FSP-tehosuutin. 44

45 45

46 SÄILIÖLLISET HÄTÄSUIHKUT PremiumLine SÄILIÖLLISET HÄTÄSUIHKUT DIN :2008 ja DIN EN :2006 Huipputehokas FSP-Tech suihkusuutin Lisävarusteena saatavien tehosuuttimien ansiosta tankkisuihku voidaan varustaa DIN :2008 standardin eri teholuokkiin sopivaksi. Soveltuvat käytettäväksi ATEX-alueilla. Sisältävät turvallisuusmääräysten mukaisen vaaran arvioinnin sähköiselle ja ei-sähköiselle räjähdyssuojaukselle Tankkisuihku, jossa 350 l säiliö 350 Laukaisu työntökahvasta Mitat: 3190 x 1140 x 940 mm (KxLxS) (LVI: ) Tankkisuihku, jossa 800 l säiliö 800 Laukaisu työntökahvasta Mitat: 3255 x 1410 x 1290 mm (KxLxS) (LVI: ) Tankkisuihku, jossa l säiliö 1200 Laukaisu työntökahvasta Mitat: 3545 x 1430 x 1310 mm (KxLxS) (LVI: ) Tankkisuihku, jossa l säiliö 2000 Laukaisu työntökahvasta Mitat: 3545 x 1800 x 1660 mm (KxLxS) (LVI: ) 46
