1 SUUNNITTELUOHJEET Krusman Nödduschar AB on yksi Skandinavian johtavista silmäsuihkujen, hätäsuihkujen, yhdistelmäsuihkujen sekä eristettyjen suihkukoppien ja ulkotiloihin sopivien suihkujen valmistajista. Tietomme laitteista ja säännöksistä on asiakkaidemme käytettävissä ja tarjoamme heille myös riskikartoituksia. Turvallisuutta riskialttiiseen työympäristöön.

2 Hätäsuihkut kiinteistöissä suunnitteluohjeita: Valtioneuvoston asetus vaarallisten kemikaalien teollisen käsittelyn ja varastoinnin turvallisuusvaatimuksista / 856, Pykälä 78. Kohteissa, joissa on terveysvaaraa syövyttävien kemikaaliroiskeiden muodossa tai esimerkiksi kuumuus aiheuttaa vaaraa, on oltava hätäsuihku ja silmähuuhtelulaite helposti luokse päästävässä paikassa. Kiinteistön käyttäjä selvittää hätäsuihkujen tarpeen Tukesin kanssa, standardit asiassa ovat: EN :2006 Kiinteät hätäsuihkut laboratorio olosuhteisiin EU-standardi EN :2006 Kiinteät silmäsuihkut laboratorio olosuhteisiin EU standardi (tulossa uusia osia 3-5 pohjana saksan standardi) ANSI Z358-1:2009 Amerikan kansallinen standardi kaikille hätäsuihkutyypeille, (yleisesti käytössä eri puolilla maailmaa) SFS 5411 Suomen oma standardi vuodelta 1987 pohjaa ANSI standardiin, (korvaantuu EN-standardeilla) Kiinteistö voidaan määrätä varustettavaksi hätäsuihkuilla ja huuhtelupisteillä turvallisen toiminnan varmistamiseksi. Hätäsuihkuista tekee haastavan suunniteltavan lämpimän käyttöveden tarve, korkeampi käyttöpaine ja useamman suihkun samanaikainen käyttö. Hätäsuihkuja mitoittaessa tulisi käyttöpaineen olla vähintään 300 kpa ja virtaama vähintään 1,3 dm3/s, 15 minuutin ajan. Yli 700 kpa verkosto paine vaatii paineenalennusventtiilin asentamisen ennen hätäsuihkua. Hätäsuihkujen sekoittajan veden lämpötilan, on pysyttävä välillä C, 15 minuutin ajan. Samaan vesijohtoverkostoon liitettyjen hätäsuihkujen putkistomitoituksessa huomioidaan samanaikaisuus taulukon 4 mukaan. Valuma-allas hätäsuihkulle: Taulukko 1. Hätäsuihkujen samanaikaisuus Hätäsuihkujen lopullinen mitoitus tehdään toteutussuunnittelussa, kun kaikki mallit on tyypitetty ja sijainnit paikoilleen lukittu. Käyttövesiputkien enimmäisvirtausnopeuksia ei tarvitse huomioida hätäsuihkujen mitoituksissa, jos virtaamat ja paineet saavutetaan. Yleensä hätäsuihkuja ei varusteta viemäröintipisteillä, mutta mahdollisten tarkastusten helpottamiseksi, siihen soveltuva viemäröinti tulisi järjestää.

3 Silmäsuihkut Lyhyesti -Hätä- ja silmäsuihkun pitää olla ulotettavissa muutamassa sekunnissa -Suihkulle pääsyn pitää olla esteetön -Tilojen koosta riippuen hätä- ja silmäsuihkuja voidaan tarvita useampia, tarvittaessa lisäsuojaa kannettavilla versioilla Silmä- ja hätäsuihkujen sijoittaminen Silmä/kasvosuihku sijoitetaan mm lattiasta suuttimen yläreunaan. Silmäsuihkun pitää olla työpisteen välittömässä läheisyydessä. Suihkulle pitää päästä ja huuhtelu pitää päästä aktivoimaan muutamassa sekunnissa. Siksi on tärkeää, että suihkulle pääsy on esteetön. Suihku pitää sijoittaa siten, että vahingoittunut henkilö itse näkemättä ja ilman apua löytää suihkun luo. Jos työpaikalla on hankala sijoittaa työpisteen välittömään läheisyyteen suihkua, jossa on riittävä huuhteluaika, voidaan käyttää kannettavia silmäsuihkuja. Esimerkiksi rakennustyömailla ja maatiloilla voidaan käyttää ensiapuna kannettavaa silmäsuihkupulloa ja sitten hakeutua suihkulle, jossa on riittävä huuhteluaika. Hätäsuihku pitää sijoittaa siten, että sille on helppo pääsy, esim. uloskäynnin luona. Joskus sijoituspaikan valinnassa pitää ottaa huomioon palo- ja kaasuriskit. Hätäsuihkuja saatetaan tarvita useita riippuen tilojen koosta sekä henkilökunnan määrästä. Myös ryömivän henkilön pitää pystyä aktivoimaan huuhtelu, ja siksi hätäsuihkussa on lattiaan asti ulottuva vetokahva. Suihku voidaan aktivoida myös painamalla painolaattaa, joka sijoitetaan sopivalle korkeudelle seinälle tai lattialle. Hätäsuihkun tarkoitus on sammuttaa nopeasti vaatteiden palaminen tai huuhdella vaaralliset aineet vartalolta. Suihkusiivilän ja vesimäärän pitää olla niin suuria, että koko vartalo peittyy suuresta vesimassasta muutamassa sekunnissa. Silmäsuihkun asennuksen/hankinnan yhteydessä huomioitavaa: Silmäsuihku ei ole mikään yksinkertainen huuhtelulaite, jota käytetään pienen roskan jouduttua silmään. Sen pitää olla tehokas turvallisuusvaruste, joka mahdollisimman nopeasti keskeyttää kemiallisen reaktion, mikä uhkaa vaurioittaa silmää vakavasti. Jotta silmäsuihku täyttää tehtävänsä, sen pitää täyttää tietyt toimintavaatimukset: 1. Oikea sijoitus Jokainen sekunti on kallisarvoinen. Silmäsuihkun on oltava vaara-alueen lähellä ja olla ulotettavissa muutamassa sekunnissa. 2. Vesimäärä Vedenvirtaus ja huuhtelun aika ovat ratkaisevia tekijöitä siihen kuinka hyvin kemikaalit poistuvat tai palovamma viilentyy. Krusmanin silmäsuihkuja on 14 litrasta/minuutissa 28 litraan/minuutissa. Huuhtelun täytyy jatkua minuuttia, joskus pidempäänkin. Lue lisää huuhteluajoista. 3. Lämpötilasäädetty vesi Silmä- ja kasvosuihkuissa käytetään yleisesti kylmää vettä. Jäähdytys hidastaa kemiallisia reaktioita ja lieventää huomattavasti palovammojen seurauksia. Yleisesti suositellaan kuitenkin lämpötilasäädetyn veden käyttöä käsiteltäessä laimennettuja happoja. 4. Turvallisuus paineenlaskun sattuessa Kun on kyse suurista vesimassoista, paineenlasku vesijohtoverkostossa voi aiheuttaa vakavia seurauksia. Tämän takia suihkut automaattisella paine- ja virtaussäädöllä ovat välttämättömiä. 5. Alennettu paine Erityisesti silmäsuihkuissa on tärkeää, että vesisuihkut eivät ole niin kovia, että ne voivat vahingoittaa silmiä. Suihkun pitää olla paksu ja pehmeä, ei ohut ja terävä. Vesipilarin ei pidä olla yli 250 mm korkea. 6. Kestävä materiaali Silmäsuihkun pitää aina toimia. Suihkujen ympäristöissä on usein korroosiota aiheuttavia tekijöitä. Tarkista, että materiaali kestää ympäristön. Kun silmä- ja kasvosuihku asennetaan ulos, sen pitää olla eristetty, jotta se kestää pakkasen. 7. Venttiili Parhaan mahdollisen turvallisuuden takaamiseksi venttiili ei saa olla itsestään sulkeutuva ja sen täytyy olla rakennettu siten, että aktivoituneena molemmat kädet voivat olla vapaina silmäluomien aukipitämiseksi.

4 Hätäsuihkun hankinnassa / asennuksessa huomioitavaa 1. Oikea sijoitus Vartalosuihku sijoitetaan mm lattiasta suihkusiivilän alareunaan. Hätäsuihkun on oltava vaara-alueen lähellä ja olla ulotettavissa muutamassa sekunnissa. 2. Vesimäärä Veden virtaus ja huuhtelun aika ovat ratkaisevia tekijöitä siihen, kuinka hyvin kemikaalit poistuvat tai palovamma viilentyy. Krusmanin hätäsuihkuja on n. 76 litrasta/minuutissa n. 170 litraan/minuutissa. Huuhtelun täytyy jatkua minuuttia, joskus pidempäänkin. 3. Lämpötilasäädetty vesi Yleisesti suositellaan lämpötilasäädetyn veden käyttöä käsiteltäessä laimennettuja happoja. Tällöin yhdistelmäsuihkun silmäsuihkusta pitäisi ainakin tulla lämpötilasäädettyä vettä. Lisäksi mahdollisimman pitkä huuhteluaika on vähintään yhtä tärkeää kuin vesimäärä, mikä puoltaa lämpötilasäädetyn veden käyttöä. Hätäsuihkuissa voidaan yleisestikin käyttää lämpötilasäädettyä vettä. Jäähdytyshän toki hidastaa kemiallisia reaktioita ja lieventää huomattavasti palovammojen seurauksia. 4. Turvallisuus paineenlaskun sattuessa Kun on kyse suurista vesimassoista, paineenlasku vesijohtoverkostossa voi aiheuttaa vakavia seurauksia. Tämän takia suihkut automaattisella paine- ja virtaussäädöllä ovat välttämättömiä. 5. Alennettu paine Erityisesti silmäsuihkuissa on tärkeää, että vesisuihkut eivät ole niin kovia, että ne voivat vahingoittaa silmiä. Suihkun pitää olla paksu ja pehmeä, ei ohut ja terävä. Vesipilarin ei pidä olla yli 250 mm korkea. Hätäsuihkusiivilän pitää myös antaa tarpeeksi laaja suihkutusalue, jotta vesi peittäisi makaavan henkilön. 6. Kestävä materiaali Hätäsuihkun pitää aina toimia. Suihkujen ympäristöissä on usein korroosiota aiheuttavia tekijöitä. Tarkista, että materiaali kestää ympäristön. Kun hätä/yhdistelmäsuihku asennetaan ulos, sen pitää olla eristetty, jotta se kestää pakkasen. 7. Venttiili Parhaan mahdollisen turvallisuuden takaamiseksi venttiili ei saa olla itsestään sulkeutuva ja sen täytyy olla rakennettu siten, että aktivoituneena molemmat kädet voivat olla vapaina silmäluomien aukipitämiseksi. Myös ryömivän henkilön pitää pystyä aktivoimaan huuhtelu. Huuhteluajat Virtaus(silmäsuihku) Käyttöolosuhteet 14 l / min Liuottimien ja laimennettujen happojen (esim. akkuhappo) käsittely 28 l /min Väkevien happojen käsittely Aine Rikkihappo Suolahappo Ammoniakkiliuos Natriumhydroksidi Huuhteluaika 15 minuuttia 15 minuuttia minuuttia minuuttia Kaikki hätä/vartalosuihkumallit on mitoitettu n. 76 litraa/minuutissa tai n. 170 litraa/minuutissa minimivirtaukselle, mikä on välttämätön kapasiteetti jotta koko vartalo peittyy riittävällä vesimäärällä. Hätäsuihkumalleja on seinä-, katto- ja lattiaasennuksiin ja eri ominaisuuksilla. Mallin ominaisuudet on huomioitava putkituksissa. Voimakas virtaus silmä/kasvosuihkussa on välttämätön, kun halutaan aikaansaada runsas huuhtelu raikkaalla kylmällä tai lämpötilasäädetyllä vedellä koko kasvojen alueelle vähintään 15 minuutin ajan. Tämä aika on ensiarvoisen tärkeä, kunnes ammattiapu ehtii paikalle. Jotkut emäksiset kemikaalit vaativat jopa neljän tunnin huuhtelun, jolloin huuhtelua yleensä jatketaan vahingoittuneen henkilön päästyä sairaalahoitoon. Valikoimassa on myös kannettavat silmäsuihkut täydentämään kiinteästi asennettua hätäsuihkua. Lämpötilasäädettyä vettä käytetään yleisesti silmäsuihkuissa ja tietyssä määrin jopa hätäsuihkuissa. Tämä sen vuoksi, että henkilö pystyy olemaan suihkun alla ja huuhtelemaan itseään mahdollisimman pitkän ajan. Kylmässä vedessä lihakset vetäytyvät, jolloin ihminen ei pysty huuhtelemaan itseään niin tehokkaasti. Poikkeuksiakin on: esimerkiksi rikkihappo, typpihappo tai natriumhydroksidi suositellaan huuhdeltavaksi kylmällä vedellä. Monesti myös tieto hälytysjärjestelmään tarvitaan, tällöin selvitettävä onko kyseessä virtaukseen vai venttiilin aktivointiin perustuva tieto.

5 Krusman silmäsuihkut esimerkki mallit: Hätäsuihkut esimerkkimallit:

6 Krusman yhdistelmäsuihkut esimerkki mallit: Krusman yhdistelmäsuihkut integroidulla termostaatilla esimerkkimallit:

7 Hätäsuihkut ulkokäyttöön esimerkkimallit: Yhdistelmä- ja hätäsuihkussa on vetokahva myös ryömivää henkilöä varten. Hätäsuihkutoimitus sisältää aina pimeässä loistavan hätä-silmäsuihkukyltin. Hätäsuihkut ovat saatavissa myös haponkestävästä teräksestä valmistettuina (tuotenumerossa merkintä -00). Lisää tietoa löytyy Krusman kotisivuilta.

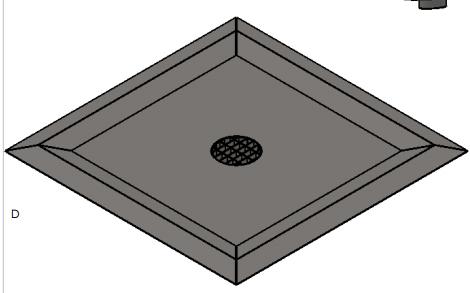

8 Hätäsuihkun valinta muistilista Suihkun Asennuspaikka Materiaali Termostaatti Olosuhteet Hälytys Lisävarustus LV-tuotto tyyppi Seinä Lattia Katto Vakio Hst Muovi 30 l 90 l 190 l Ex-tila Kuuma Sisä Ulko Siperia Rajat mek Rajat ind Virtausk Ääni Valo Valuma-all Ritilä Poljin Häkki LV-varaaja Läpivirtaus Silmä Kasvo Hätä Hätä+silmä Hätä+kasvo Silmä ulko Hätä ulko Hä+Si ulko Hätäs.koppi Tankkisuihku Mobiili Sisällä hätäsuihkun oletus virtaama 76 l/min, painealue 3-8 bar, suositeltava lämpötila Celsius astetta. Ulkona hätäsuihkun oletus virtaama 170 l/min, saattolämmitys / venttiilit lämpimässä. Silmäsuihkun oletusvirtaama 14 l/min, kasvosuihkulla 28 l/min. Esimerkkilaskelmat lämminvesivaraajan mitoitukseen LASKELMA 1 hätäsuihku 76 litran minuuttivirtaamalla 285 T1 Varaajan lämpötila 70 T2 Kylmänveden lämpötila 10 T3 Suihkuveden lämpötila 25 Q Suihkun virtaama /minuutissa 76 t Suihkun käyttöaika minuuteissa 15 Varaajan minimitilavuus litroissa 285 litraa Annettava suure Tulos LASKELMA 2 hätäsuihku 170 litran minuuttivirtaamalla 558 T1 Varaajan lämpötila 70 T2 Kylmänveden lämpötila 6 T3 Suihkuveden lämpötila 20 Q Suihkun virtaama /minuutissa 170 t Suihkun käyttöaika minuuteissa 15 Varaajan minimitilavuus litroissa 558 litraa Oletusvirtaamat: Hätäsuihku sisällä Silmäsuihku sisällä Kasvosuihku sisällä Hätäsuihku ulkona Silmä/kasvosuihku ulkona 76 l/min l/min 28 l/min 170 l/min 28 l/min Suositeltava minimilämpötila hätäsuihkun vedelle on 15 Celsius astetta, tällöin lihakset eivät välittömästi jäykisty kylmäshokista. 15-minuutin suihkuaika on monessa tapauksessa minimi vaatimus. Lisävarusteita: Virtauskytkin SP-GA Virtauskytkin DW-R Rajakytkin XCK Rajakytkin IG5533 max.300 l/min max.130 l/min mekaaninen induktiivinen Termostaattisekoitin 3843 Termostaattisekoitin 3845 Termostaattisekoitin 3890 virtaama 190 l/min virtaama 90 l/min virtaama 30 l/min Termostaattisekoittimet voidaan myös integroida suihkuun, tällöin kytkentä työmaalla helpottuu!

9 Ote Tukes ohjeesta Vaarallisten kemikaalien varastointi:
