KÄYTTÖOHJE. CITIZEN ALTICHRON Malli: BN4021 cal. J280

Transkriptio

1 KÄYTTÖOHJE CITIZEN ALTICHRON Malli: BN4021 cal. J280

2 Kun käytössä on kompassi Aurinkopaneeli on kellotaulun alla

3 Kellon lataaminen Varmistuaksesi kellon moitteettomasta toiminnasta, voit ladata kelloa aina kun mahdollista. Akun suojana on ylilatautumisen estopiiri, tyypiltään akku on ympäristöystävällinen titaani-litium-ioni akku. Latausta voi nopeuttaa vetämällä nupin ylös, kello pysähtyy ja nyt kaikki sähkövirta menee suoraan akkuun. Vähäisen varauksen varoitusmerkit - Kun käyntiaikaa on jäljellä n. 4 päivää, sekuntiosoitin liikkuu vain joka toinen sekunti. - Vie kello valoon mahdollisimman pian. - Vaikka kello kävisi, muut toiminnnot eivät ole käytettävissä varoituksen aikana.

4 Lataa kellon akku täyteen asettamalla kello esim. ikkunalaudalle aurinkoon tai riittävän kirkkaan lampun alle. Varo kuitenkin kellon kuumenemista. Älä lataa kelloa yli 50 C lämpötilassa, kuten kojelaudalla. Jos kello on niin lähellä lamppua, että se polttaisi kättäsi on myös kello vaarassa. Sopiva etäisyys on 20-50cm. Taulukosta näet keskimääräiset latausajat eri valolähteillä: Valon kirkkaus Valonlähde Latausaika tyhjästä Latausaika yhtä LUX ja etäisyys täyteen päivää varten 500 Kattovalo, loisteputki - 4 h 3000 Pöytälamppu, 20cm 290 h 40 min Pilvinen päivänvalo 90 h 12 min Suora auringonvalo 35 h 3 min

5 Akun varaustilan seuranta

6 Akun varaustilan seuranta Et voi käyttää mittaustoimintoja tasolla 0. Kellonaika on kuitenkin nähtävillä.

7 Korkeuden mittaus 1. Paina paininta B - Voi kestää hetken kunnes osoittimet pysähtyvät ja näyttävät korkeuden. - Jos painat ja vapautat vasemman yläpainimen A, korkeuden mittaamisen aikana, 100 m osoitin toimii tilapäisesti kompassina. Painamalla uudelleen paininta A, palaat takaisin korkeuden mittaamiseen. 2. Korkeuden mittaamisen jälkeen paina uudelleen vasenta alapaininta B lopettaaksesi toiminnon. Arvot ovat viitteellisiä. Käytä erikoislaitteita kun tarvitset korkeaa tarkkuutta korkeuden mittaamisessa. Akun kapasiteetin tulee olla vähintään tasolla 2.

8 Korkeuden mittaaminen - Kello mittaa jatkuvasti korkeutta ensimmäiset 5 minuuttia. Sen jälkeen mittaus esitetään joka 3. minuuttia seuraavat 12 tuntia. - Korkeus esitetään kolmella osoittimella, 1000 m, 100 m ja 2,5 m osoittimet. 1000m osoitin Vaihteluväli: 1000 m m. Osoitin näyttää 0 kun mitattu korkeus on alle 1000 m. Esimerkiksi oikealla, mitattu korkeus näytetään 3000 m asteikolla.

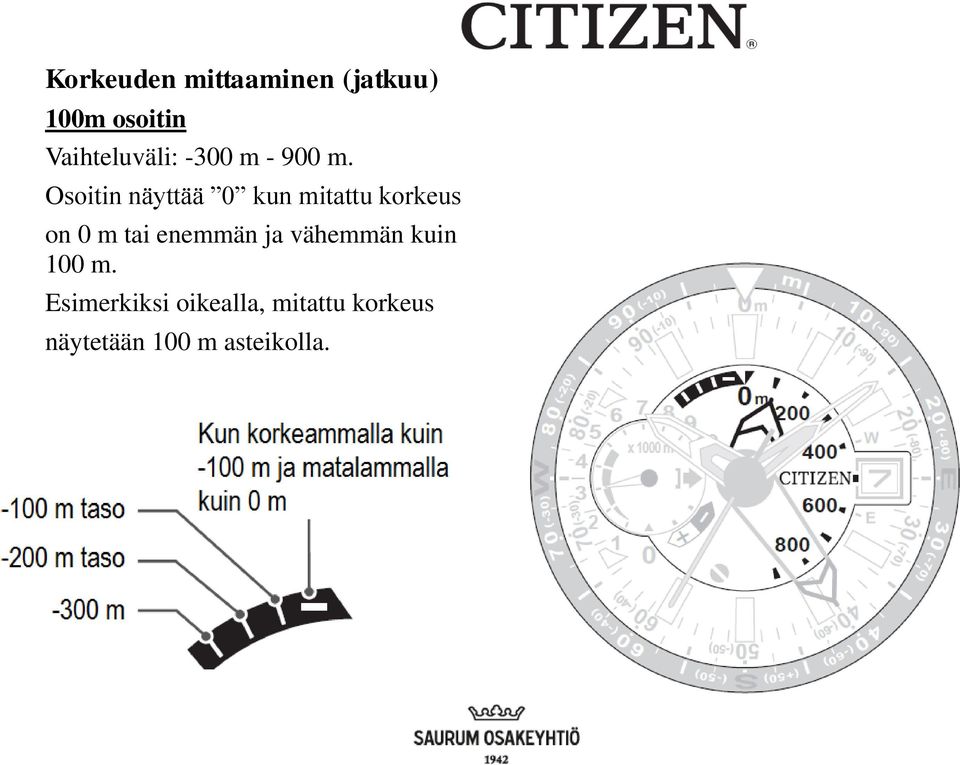

9 Korkeuden mittaaminen (jatkuu) 100m osoitin Vaihteluväli: -300 m m. Osoitin näyttää 0 kun mitattu korkeus on 0 m tai enemmän ja vähemmän kuin 100 m. Esimerkiksi oikealla, mitattu korkeus näytetään 100 m asteikolla.

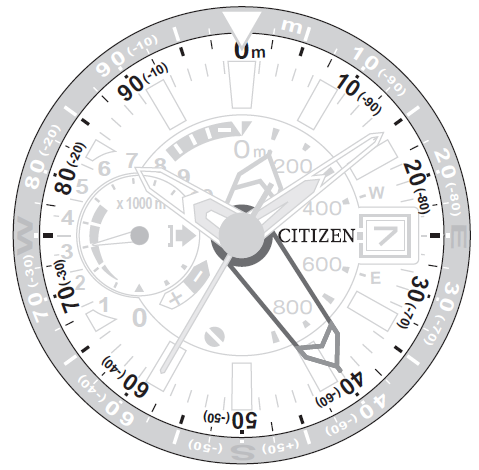

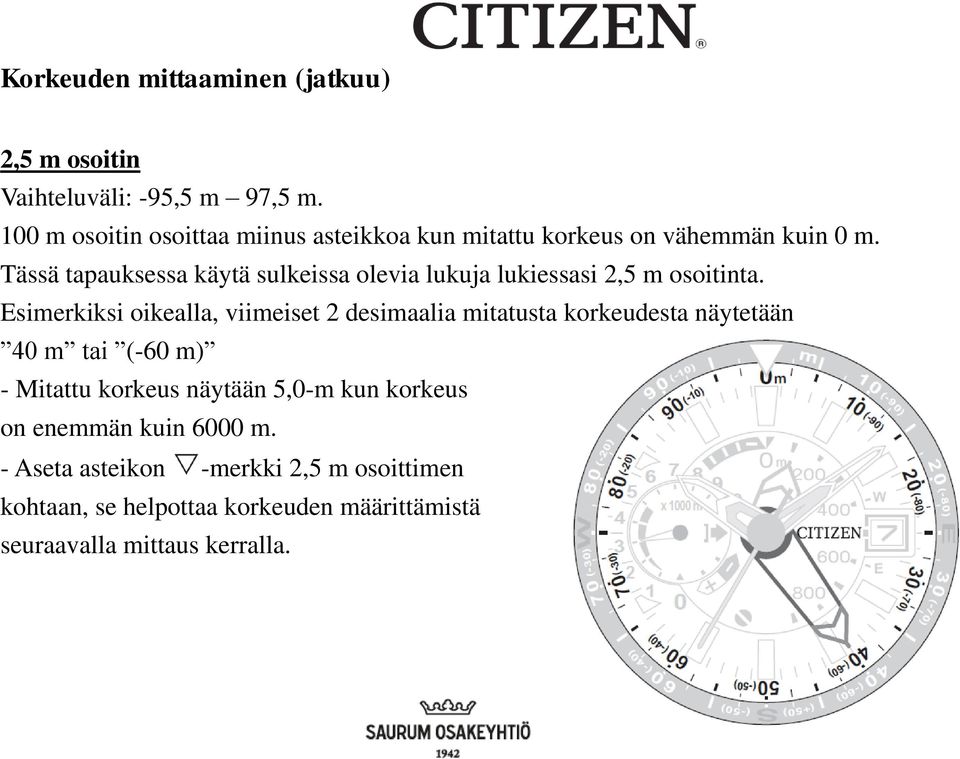

10 Korkeuden mittaaminen (jatkuu) 2,5 m osoitin Vaihteluväli: -95,5 m 97,5 m. 100 m osoitin osoittaa miinus asteikkoa kun mitattu korkeus on vähemmän kuin 0 m. Tässä tapauksessa käytä sulkeissa olevia lukuja lukiessasi 2,5 m osoitinta. Esimerkiksi oikealla, viimeiset 2 desimaalia mitatusta korkeudesta näytetään 40 m tai (-60 m) - Mitattu korkeus näytään 5,0-m kun korkeus on enemmän kuin 6000 m. - Aseta asteikon -merkki 2,5 m osoittimen kohtaan, se helpottaa korkeuden määrittämistä seuraavalla mittaus kerralla.

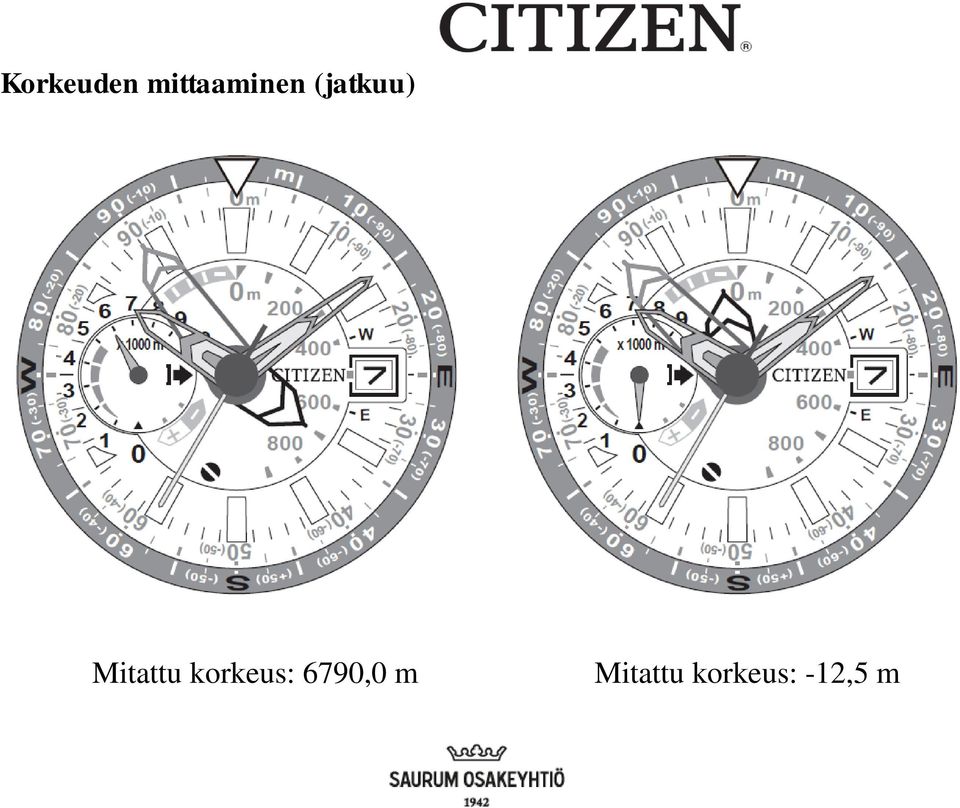

11 Korkeuden mittaaminen (jatkuu) Mitattu korkeus: 6790,0 m Mitattu korkeus: -12,5 m

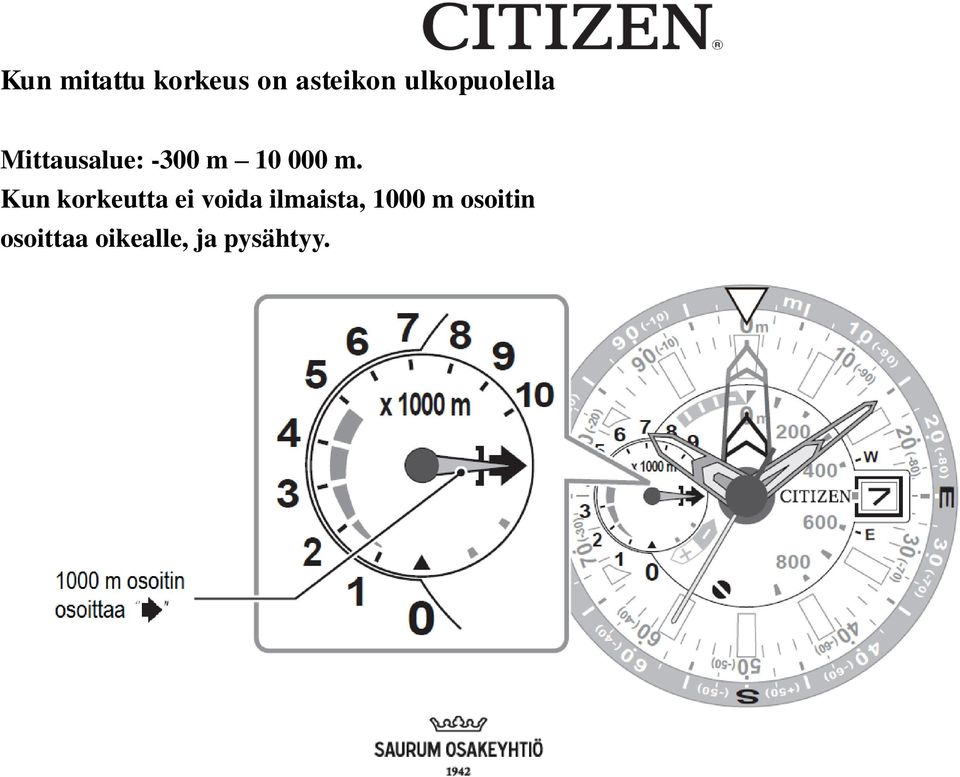

12 Kun mitattu korkeus on asteikon ulkopuolella Mittausalue: -300 m m. Kun korkeutta ei voida ilmaista, 1000 m osoitin osoittaa oikealle, ja pysähtyy.

13 Kompassin käyttäminen Kompassin näyttämä on suuntaa antava, suurta tarkkuutta varten käytä perinteistä kompassia. Varmista että akun varaustila on vähintään asteikolla Paina paininta A, kun kellotaulu on ylöspäin. Kompassi käynnistyy. - Voi viedä hetken kunnes suunta näytetään. - Pidä kellotaulu ylöspäin ja mahdollisimman paikoillaan kunnes kompassin osoitin pysähtyy. 2. Lopeta kompassin käyttö painamalla uudelleen paininta A. 30 sekunnin jälkeen kompassin toiminta päättyy automaattisesti.

14 Kompassin käyttäminen Kompassin näyttämä voi muuttua huomattavasti epätarkemmaksi lähellä voimakkaita magneettikenttiä. Varmista ettei lähellä ole seuraavia paikkoja tai esineitä ennen kompassin käyttöä. - Korkeajännitelinjoja, rautatien sähköistyslinjoja, tai lentokenttiä. - Auton tai sähköjunan sisällä - Matkapuhelimia, sähkölaitteita tai kodinkoneita. - Magneetteja. On suositeltavaa kalibroida kompassi säännöllisesti.

15 Ajan asetus 1. Vedä nuppi ulos kun sekuntiosoitin näyttää ylös 0 sekunnin kohtaan. 2. Pyöritä nupista aika kohdalleen. - Huomioi 12/24h asetus. - Päivämäärä alkaa vaihtua klo 10. Vastapäivään pyörittäminen ei vaihda päivämäärää taaksepäin. 3. Paina nuppi takaisin pohjaan esim. äänimerkin mukaan.

16 Kalenterin asetus Muuta päivä oikeaksi maaliskuun, toukokuun, heinäkuun, lokakuun ja joulukuun alussa. - Älä aseta kalenteria kun päivämäärä on vaihtumassa klo 22:00-00: Vedä nuppi asentoon Pyöritä nuppia vastapäivään ja aseta päivämäärä. 3. Paina nuppi takaisin pohjaan.

17 Korkeusanturin kalibrointi Voit kalibroida korkeusanturin kirjaamalla kellon muistiin tiedossa olevan korkeuden. Voit antaa arvon välillä ±1000m sen hetkisestä mitatusta lukemasta. 1. Paina paininta B. - Mitattu korkeus tulee näkyviin. Voi kestää hetken että lukema on luettavissa, odota että osoittimet pysähtyvät. 2. Paina paininta B vähintään 3 sekuntia. - Voit kalibroida korkeuden, 1000m osoitin siirtyy näyttämään +.

18 3. Paina paininta B ja valitse + tai -. Valitse + kun todellinen korkeus on mitattua suurempi. Valitse kun todellinen korkeus on mitattua pienempi. - Joka kerta kun painat paininta, valinta +/- vaihtuu. - Kalibroinnin jälkeen toista kohdat 3 ja 4 ja voit kontrolloida korkeusarvoa.

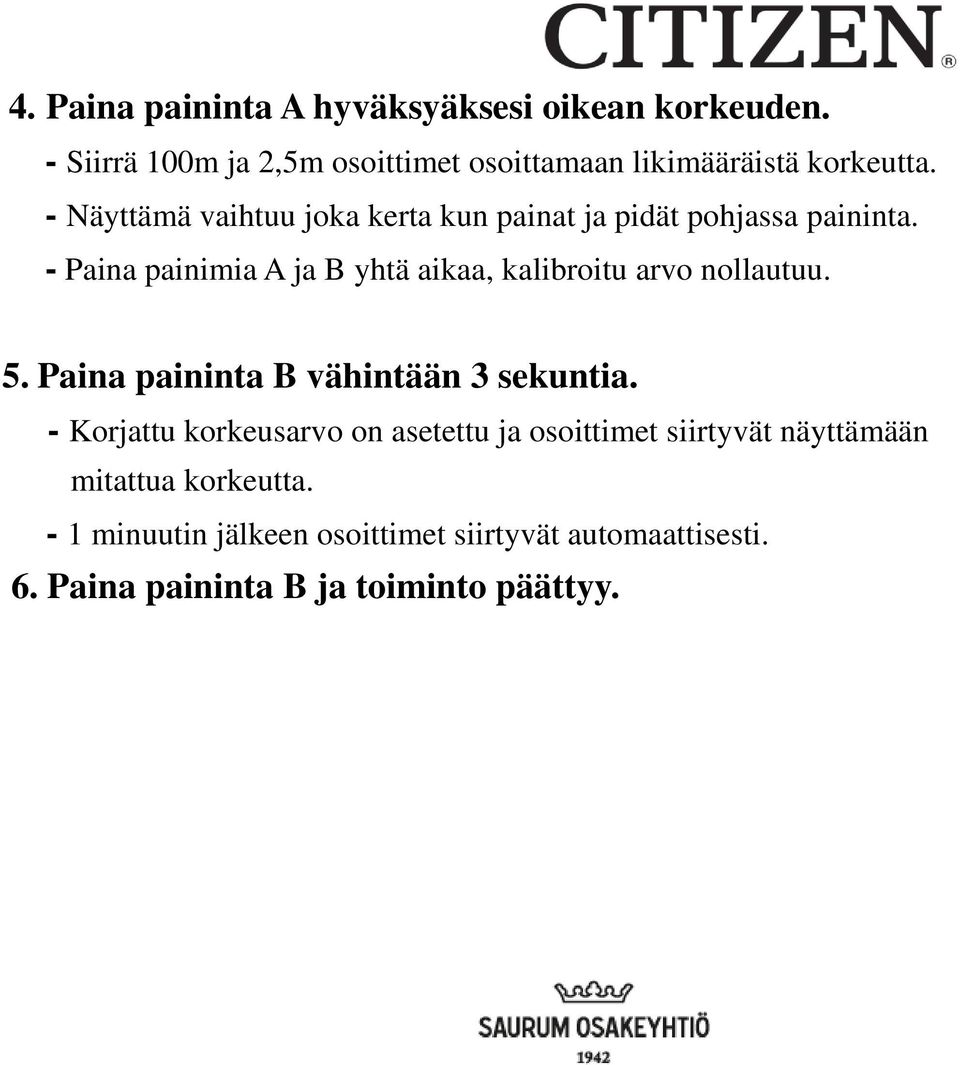

19 4. Paina paininta A hyväksyäksesi oikean korkeuden. - Siirrä 100m ja 2,5m osoittimet osoittamaan likimääräistä korkeutta. - Näyttämä vaihtuu joka kerta kun painat ja pidät pohjassa paininta. - Paina painimia A ja B yhtä aikaa, kalibroitu arvo nollautuu. 5. Paina paininta B vähintään 3 sekuntia. - Korjattu korkeusarvo on asetettu ja osoittimet siirtyvät näyttämään mitattua korkeutta. - 1 minuutin jälkeen osoittimet siirtyvät automaattisesti. 6. Paina paininta B ja toiminto päättyy.

20 Kompassin kalibrointi Yleensä pohjoinen johon kompassi osoittaa (magneettinen pohjoinen) on eri kuin kuin kartalla (todellinen pohjoinen). Voit arvioida todellisen pohjoisen kompassin kautta kalibroimalla ja säätämällä kellon. Voit käyttää 2 eri tapaa kalibroimiseen: 2 pistekorjaus ja deklinaatiokorjaus.

21 2 pistekorjaus 2 pistekorjaus säätää kellon ympäröivän ympäristön mukaan. Käytä sitä kun lämpötila äkisti muuttuu tai jos kello voi olla magnetisoitunut. 2 pistekorjaus on tehokkaampi jos teet sen ennen kompassin käyttöä.

22 2 pistekorjauksen suorittaminen Kun suoritat 2 pistekorjauksen, kelloa täytyy kääntää 180 pitäen sitä vaakatasossa. Huomioi että ympäristö on sopiva ennen suorittamista. 1. Paina paininta A. - Kompassitoiminto käynnistyy. - Voi kestää hetken että kompassi ottaa suunnan, odota kunnes osoittimet pysähtyvät.

23 2. Paina paininta A vähintään 3 sekuntia. - Kompassi osoittaa kello 3 suuntaan. 3. Paina paininta B. - Ensimmäinen tieto ympäristöstä on tallennettu ja osoitin kääntyy 180 kello 9 suuntaan.

24 4. Käännä kelloa 180

25 5. Paina paininta B. - Toinen tieto ympäristöstä on tallennettu ja kompassin osoitin siirtyy kello 12 kohtaan. 2 pistekorjaus päättyy ja kompassitoiminto käynnistyy. - Jos kompassin osoitin palaa kohtaan kello 3, yritä uudelleen alkaen kohdasta 3. - Paina paininta A vähintään 3 sekuntia päättääksesi korjauksen tekemisen. Lopettamisen jälkeen korjauksia ei suoriteta ja edellinen korjaustulos jää käyttöön. - Painamalla painimet A ja B yhtä aikaa pohjaan ennen kohdan 5 päättymistä nollaa 2 pistekorjauksen ja deklinaatiokorjauksen tiedot ja kello palaa kompassitoimintoon. 6. Painamalla paininta B toiminto päättyy.

26 Deklinaatiokorjaus Eranto eli magneettinen deklinaatio tarkoittaa kulmaa maantieteellisen pohjoissuunnan ja magneettisen pohjoissuunnan välillä. Eranto johtuu siitä, että maan magneettikenttä ei ole yhdensuuntainen maantieteellisen pohjoissuunnan kanssa. Eranto vaihtelee sijainnin mukaan.

27 Deklinaatiokorjaus on toimenpide, jossa säädetään kellon kompassi vastaamaan todellista karttapohjoista antamalla deklinaatioarvon sijainnin mukaan. Tässä kellossa eranto on 0-59, (itä ja länsi) se voidaan asettaa 1 tarkkuudella. Voit käyttää hyväksesi eri organisaatioiden geomagneettisia tutkimuksia.

28 Deklinaatiokorjauksen suorittaminen 1. Paina paininta A. - Kompassi käynnistyy. - Voi kestää hetken kun kompassi määrittää suunnan. Odota kunnes osoittimet pysähtyy. 2. Paina paininta A vähintään 3 sekuntia. - Kompassin osoitin siirtyy kello 3 kohtaan. 3. Paina paininta B vähintään 3 sekuntia. - Kompassin osoitin siirtyy näyttämään deklinaation (itä tai länsi) ja ja 2.5 m osoitin näyttää deklinaation asteluvun sekuntien indekseillä.

29 4. Valitse painimella B joko länsi (W) tai itä (E). 5. Valitse painimella A deklinaation asteluku. - Esimerkiksi deklinaatio on tokiossa 7 W, kuten oikealla olevassa kuvassa. - Luku vaihtuu jatkuvasti pitämällä paininta pohjassa. - Painamalla painimet A ja B yhtä aikaa pohjaan ennen kohdan 5 päättymistä, nollaa 2 pistekorjauksen ja deklinaatiokorjauksen, kello palaa kompassi toimintoon.

30 6. Paina paininta B vähintään 3 sekuntia. - Deklinaatiokorjaus päättyy ja kompassi toiminto käynnistyy. 7. Painimella A lopetat toiminnon.

31 Deklinaatio- ja 2 pistekorjauksesta 2 pistekorjaus mittaa maapallon magneettisuuden ja deklinaatiokorjaus korjaa maan magnetismin deklinaation. Molempien tapojen asianmukainen käyttö lisää kompassin tarkkuutta.

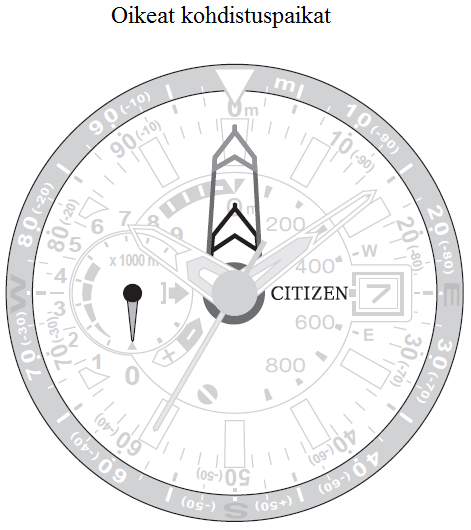

32 Osoittimien suuntaus Tarkasta osoittimien suuntaus jos korkeus tai kompassi on väärin, vaikka kalibrointi on suoritettu. Mikä on oikea suuntaus? m osoitin: 6: m osoitin (kompassi osoitin): 12: m osoitin: 12:00 - Tunti-, minuutti- ja sekuntiosoittimilla ei ole kohdistuspaikkaa.

33 Osoittimien suuntauksen tarkastus 1. Keskeytä korkeus- ja kompassitoiminnot ja tarkasta akun varaustila. - Lataa jos varaus alle Vedä nuppi ulos asentoon 2. - Osoittimet siirtyvät kohdistuspaikkoihin. 3. Tarkasta osoittimien suuntaus. - Jos tarvitsee tehdä muutoksia, ohjeet seuraavalla sivulla. 4. Paina nuppi takaisin pohjaan, toiminto päättyy.

34 Osoittimien suuntauksen korjaus 1. Keskeytä korkeus- ja kompassitoiminnot ja tarkasta akun varaustila. - Lataa jos varaus alle Vedä nuppi ulos asentoon 2. - Osoittimet siirtyvät kohdistuspaikkoihin. 3. Paina paininta B vähintään 2 sekuntia. - Voit nyt säätää 100 m osoitinta. 4. Paina paininta A. - Painettaessa osoitin siirtyy yhden pykälän, jatkuva painaminen saa osoittimen liikkumaan jatkuvasti.

35 5. Painamalla paininta B seuraava osoitin tulee säädettäväksi. - Painamalla paininta B kohde muuttuu jota säädetään. - Järjestys: 100 m osoitin (kompassi osoitin) -> 2.5 m osoitin -> 1000 m osoitin 6. Toista kohdat 4 ja 5 korjataksesi kaikkien osoittimien kohdistuksen. 7. Paina nuppi takaisin pohjaan, toiminto päättyy. Muista lopuksi laittaa kello oikeaan aikaan.

36 Asteikon käyttö Korkeuden mittaaminen Näet korkeuseron asettamalla merkin 2.5 m osoittimen kohdalle. Siirrä asteikko pyörittämällä asteikon nuppia. Asteikko näyttää korkeuseroksi m 97.5 m 2.5 m vaihteluvälillä.

37 Ilmansuunnat Voit nähdä muutkin ilmansuunnat kuin pohjoisen asettamalla asteikon merkin kompassinosoittimen kohdalle. Asteikko siirtyy asteikon nupista. Lopuksi aseta asteikon merkki kello 12 kohdalle.

38 Vianetsintä Ei voi käyttää kompassia

39 Ei voi käyttää kompassia tai korkeudenmittausta

40 2 pistekorjaus ei onnistu

41 Osoittimien liike epänormaalia

42 Osoittimien liike epänormaalia (jatkuu)

43 Kellon resetointi Voit tarvittaessa resetoida kellon vetämällä nupin ulos asentoon 2, ja painamalla yhtä aikaa pohjaan molemmat painimet A ja B vähintään 4 sekunnin ajaksi. Muista suorittaa lopuksi osoittimien suuntaus ja aikaan asetus.

44 Vesitiiviys Kelloja, joissa ei ole vesitiiviysmerkintää, ei voi käyttää veden alla, tai ympäristössä, jossa on kosteutta. Päivittäiseen käyttöön vesitiiviillä tarkoitetaan käytännössä käsienpesua ja kevyttä sadetta. Kelloa ei voi upottaa veteen. Päivittäiseen käyttöön parannetulla vedenpitävyydellä (5 bar asti) tarkoittaa, että kelloa voi käyttää uidessa, ei kuitenkaan sukeltaessa. Päivittäiseen käyttöön parannetulla vedenpitävyydellä (10/20 bar) tarkoittaa, että kelloa voidaan käyttää pintasukelluksessa, mutta ei laitesukelluksessa. Metalli-, muovi- tai kumirannekkeet voi pestä liasta vedellä. Poista metallirannekkeen palojen väliin tarttunut irtolika pehmeällä harjalla. Jos kello ei ole vedenpitävä, älä päästä vettä kellon kuoreen.
