1 17 ALOITUSOPAS

2 HP ENVY 17 3D -aloitusopas

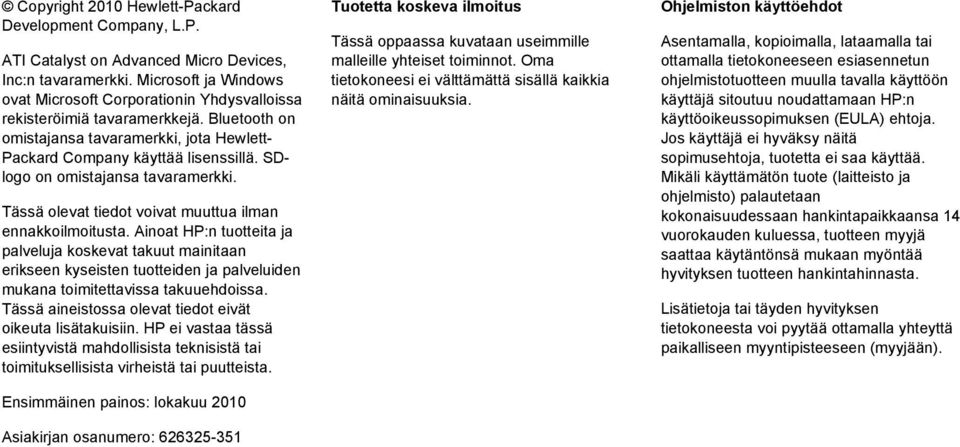

3 Copyright 2010 Hewlett-Packard Development Company, L.P. ATI Catalyst on Advanced Micro Devices, Inc:n tavaramerkki. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. Bluetooth on omistajansa tavaramerkki, jota Hewlett- Packard Company käyttää lisenssillä. SDlogo on omistajansa tavaramerkki. Tässä olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Tässä aineistossa olevat tiedot eivät oikeuta lisätakuisiin. HP ei vastaa tässä esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Ensimmäinen painos: lokakuu 2010 Asiakirjan osanumero: Tuotetta koskeva ilmoitus Tässä oppaassa kuvataan useimmille malleille yhteiset toiminnot. Oma tietokoneesi ei välttämättä sisällä kaikkia näitä ominaisuuksia. Ohjelmiston käyttöehdot Asentamalla, kopioimalla, lataamalla tai ottamalla tietokoneeseen esiasennetun ohjelmistotuotteen muulla tavalla käyttöön käyttäjä sitoutuu noudattamaan HP:n käyttöoikeussopimuksen (EULA) ehtoja. Jos käyttäjä ei hyväksy näitä sopimusehtoja, tuotetta ei saa käyttää. Mikäli käyttämätön tuote (laitteisto ja ohjelmisto) palautetaan kokonaisuudessaan hankintapaikkaansa 14 vuorokauden kuluessa, tuotteen myyjä saattaa käytäntönsä mukaan myöntää hyvityksen tuotteen hankintahinnasta. Lisätietoja tai täyden hyvityksen tietokoneesta voi pyytää ottamalla yhteyttä paikalliseen myyntipisteeseen (myyjään).

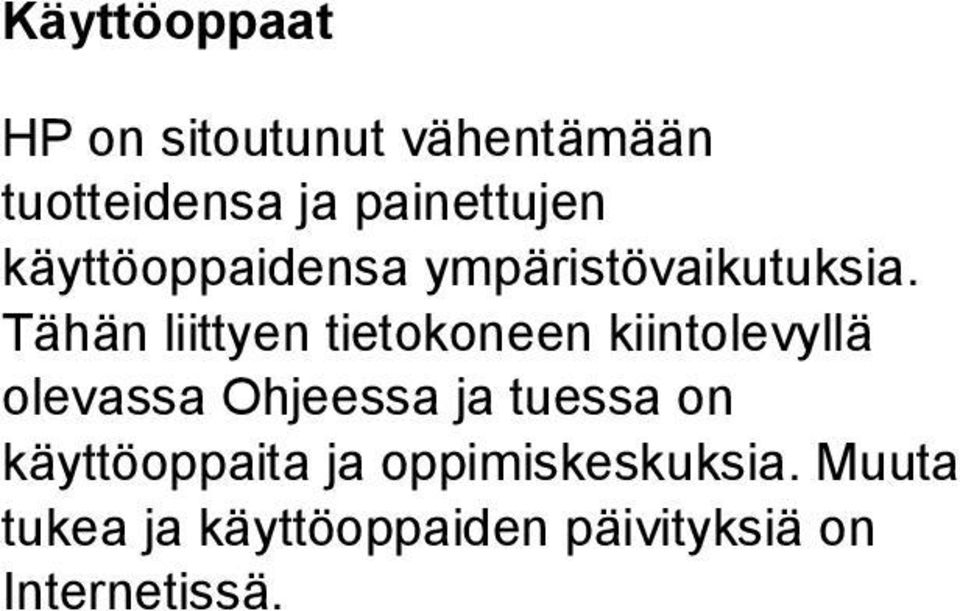

4 Käyttöoppaat HP on sitoutunut vähentämään tuotteidensa ja painettujen käyttöoppaidensa ympäristövaikutuksia. Tähän liittyen tietokoneen kiintolevyllä olevassa Ohjeessa ja tuessa on käyttöoppaita ja oppimiskeskuksia. Muuta tukea ja käyttöoppaiden päivityksiä on Internetissä.

5

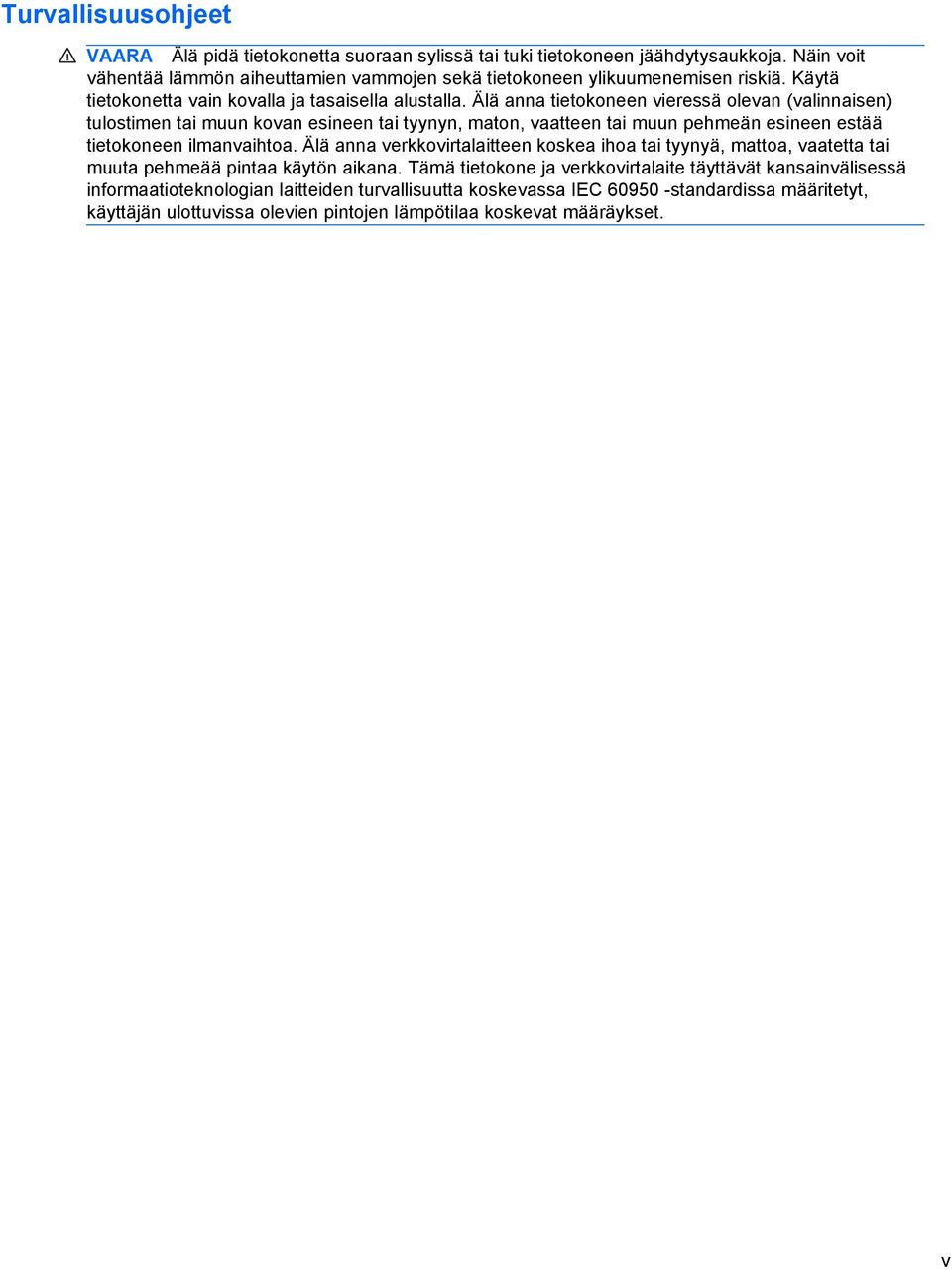

6 Turvallisuusohjeet VAARA Älä pidä tietokonetta suoraan sylissä tai tuki tietokoneen jäähdytysaukkoja. Näin voit vähentää lämmön aiheuttamien vammojen sekä tietokoneen ylikuumenemisen riskiä. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna tietokoneen vieressä olevan (valinnaisen) tulostimen tai muun kovan esineen tai tyynyn, maton, vaatteen tai muun pehmeän esineen estää tietokoneen ilmanvaihtoa. Älä anna verkkovirtalaitteen koskea ihoa tai tyynyä, mattoa, vaatetta tai muuta pehmeää pintaa käytön aikana. Tämä tietokone ja verkkovirtalaite täyttävät kansainvälisessä informaatioteknologian laitteiden turvallisuutta koskevassa IEC standardissa määritetyt, käyttäjän ulottuvissa olevien pintojen lämpötilaa koskevat määräykset. v

7 vi Turvallisuusohjeet

8 Sisällysluettelo 1 Tervetuloa... 1 Mitä uutta... 2 HP 3D Cinema -teknologia... 2 Beats Audio... 3 Stardock... 3 ATI Eyefinity Multi-Display -teknologia... 3 Esimerkki Single Large Surface (SLS) -tilan näyttökokoonpanosta... 4 Näyttökuvan siirtäminen... 4 ATI Catalyst -ohjauskeskuksen käyttäminen... 4 Tietojen etsiminen HP 3D Cinema -teknologian käyttäminen D-turvallisuustiedot... 7 Mitä ovat stereoskooppinen näkö ja 3D... 9 Mikä on HP 3D Cinema -teknologia HP 3D Active Shutter -lasien käyttäminen D-lasien osien tunnistaminen D-lasien käynnistäminen ja sammuttaminen D Cinema -teknologian käyttäminen Tietoja 3D-muodoista HP MediaSmart -ohjelmiston käyttäminen Tietoja 3D-asetuksista Virkistystaajuuden säätäminen Vasemman ja oikean silmän näkymien vaihtaminen Vaihtaminen 2D- ja 3D-tilojen välillä D- ja 3D-tilojen asetukset D-laseista huolehtiminen Nenäkappaleiden käyttäminen Pariston vaihtaminen D-lasien puhdistaminen Lasien käsitteleminen Vianmääritys ja usein kysytyt kysymykset D-sisältöä ei näy Mitä 3D-muotoja tietokone tukee vii

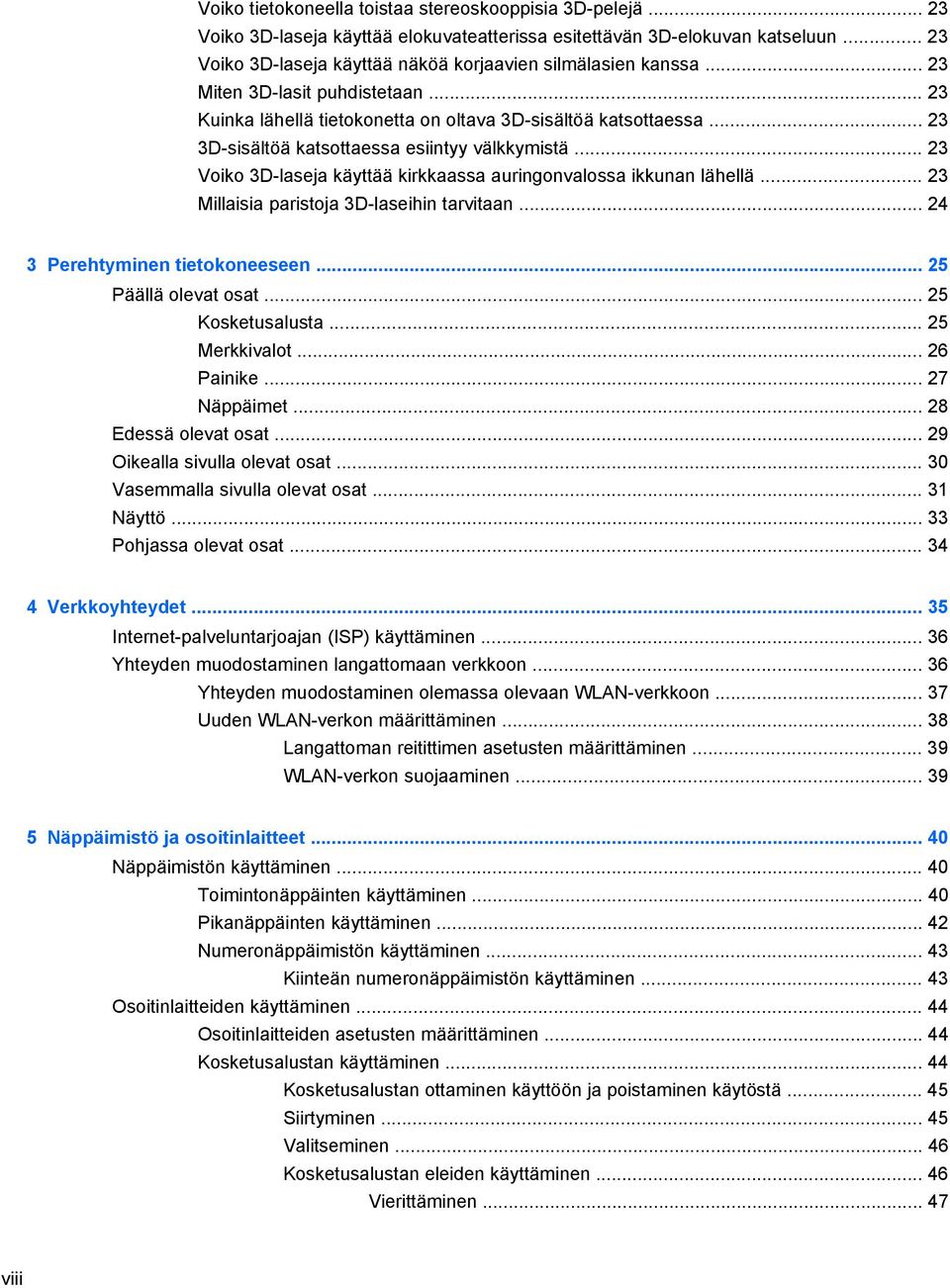

9 Voiko tietokoneella toistaa stereoskooppisia 3D-pelejä Voiko 3D-laseja käyttää elokuvateatterissa esitettävän 3D-elokuvan katseluun Voiko 3D-laseja käyttää näköä korjaavien silmälasien kanssa Miten 3D-lasit puhdistetaan Kuinka lähellä tietokonetta on oltava 3D-sisältöä katsottaessa D-sisältöä katsottaessa esiintyy välkkymistä Voiko 3D-laseja käyttää kirkkaassa auringonvalossa ikkunan lähellä Millaisia paristoja 3D-laseihin tarvitaan Perehtyminen tietokoneeseen Päällä olevat osat Kosketusalusta Merkkivalot Painike Näppäimet Edessä olevat osat Oikealla sivulla olevat osat Vasemmalla sivulla olevat osat Näyttö Pohjassa olevat osat Verkkoyhteydet Internet-palveluntarjoajan (ISP) käyttäminen Yhteyden muodostaminen langattomaan verkkoon Yhteyden muodostaminen olemassa olevaan WLAN-verkkoon Uuden WLAN-verkon määrittäminen Langattoman reitittimen asetusten määrittäminen WLAN-verkon suojaaminen Näppäimistö ja osoitinlaitteet Näppäimistön käyttäminen Toimintonäppäinten käyttäminen Pikanäppäinten käyttäminen Numeronäppäimistön käyttäminen Kiinteän numeronäppäimistön käyttäminen Osoitinlaitteiden käyttäminen Osoitinlaitteiden asetusten määrittäminen Kosketusalustan käyttäminen Kosketusalustan ottaminen käyttöön ja poistaminen käytöstä Siirtyminen Valitseminen Kosketusalustan eleiden käyttäminen Vierittäminen viii

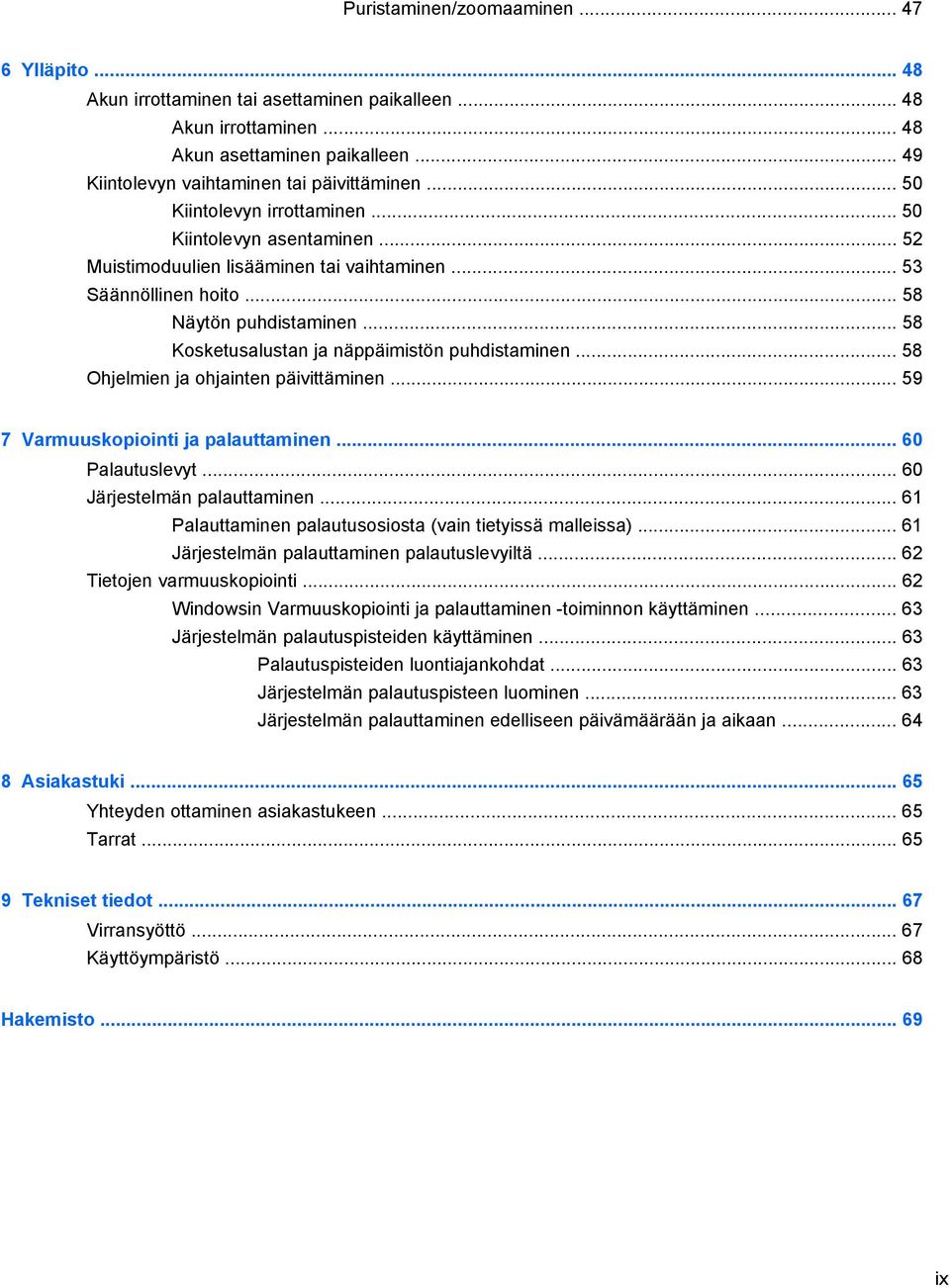

10 Puristaminen/zoomaaminen Ylläpito Akun irrottaminen tai asettaminen paikalleen Akun irrottaminen Akun asettaminen paikalleen Kiintolevyn vaihtaminen tai päivittäminen Kiintolevyn irrottaminen Kiintolevyn asentaminen Muistimoduulien lisääminen tai vaihtaminen Säännöllinen hoito Näytön puhdistaminen Kosketusalustan ja näppäimistön puhdistaminen Ohjelmien ja ohjainten päivittäminen Varmuuskopiointi ja palauttaminen Palautuslevyt Järjestelmän palauttaminen Palauttaminen palautusosiosta (vain tietyissä malleissa) Järjestelmän palauttaminen palautuslevyiltä Tietojen varmuuskopiointi Windowsin Varmuuskopiointi ja palauttaminen -toiminnon käyttäminen Järjestelmän palautuspisteiden käyttäminen Palautuspisteiden luontiajankohdat Järjestelmän palautuspisteen luominen Järjestelmän palauttaminen edelliseen päivämäärään ja aikaan Asiakastuki Yhteyden ottaminen asiakastukeen Tarrat Tekniset tiedot Virransyöttö Käyttöympäristö Hakemisto ix

11 x

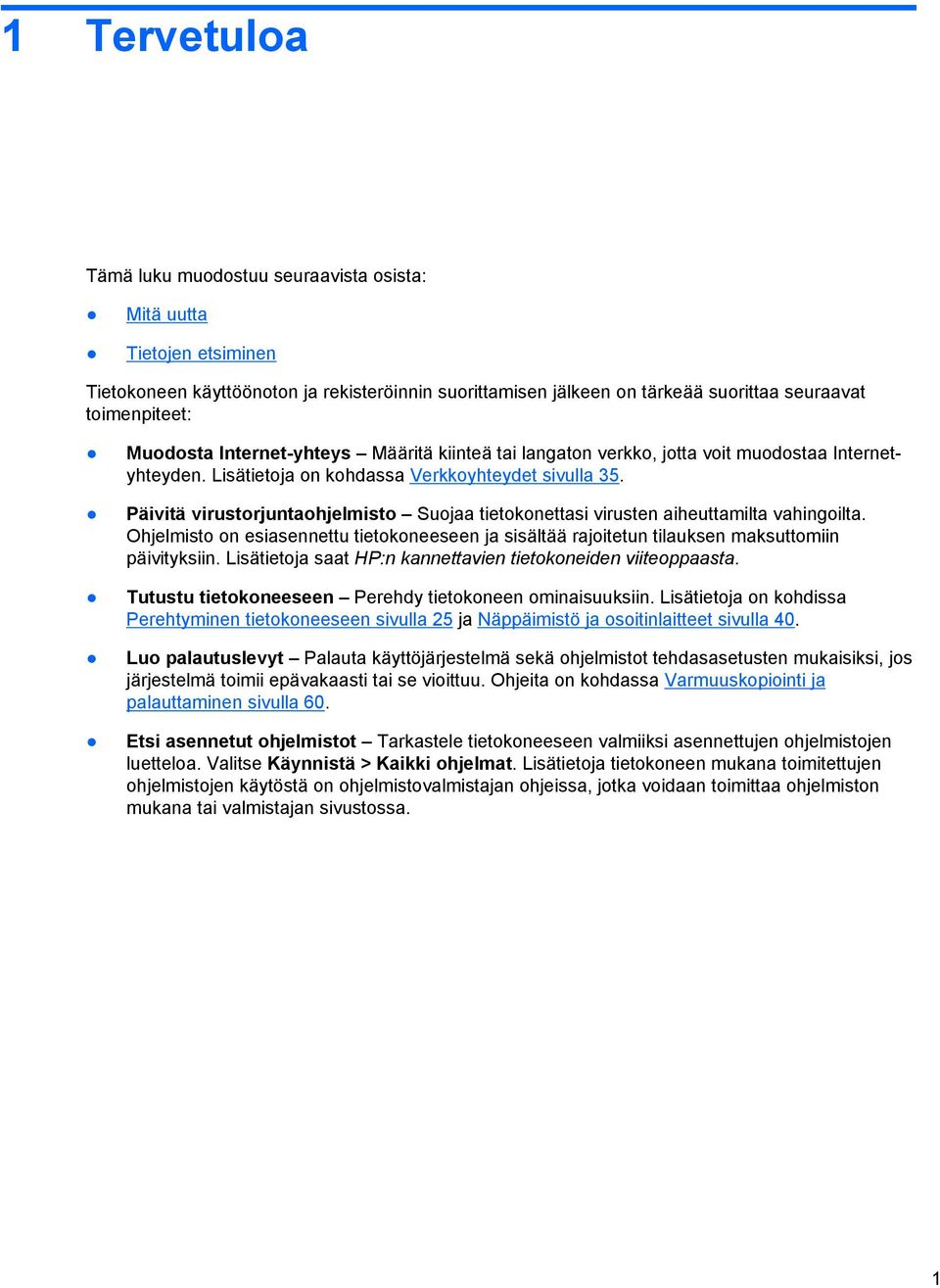

12 1 Tervetuloa Tämä luku muodostuu seuraavista osista: Mitä uutta Tietojen etsiminen Tietokoneen käyttöönoton ja rekisteröinnin suorittamisen jälkeen on tärkeää suorittaa seuraavat toimenpiteet: Muodosta Internet-yhteys Määritä kiinteä tai langaton verkko, jotta voit muodostaa Internetyhteyden. Lisätietoja on kohdassa Verkkoyhteydet sivulla 35. Päivitä virustorjuntaohjelmisto Suojaa tietokonettasi virusten aiheuttamilta vahingoilta. Ohjelmisto on esiasennettu tietokoneeseen ja sisältää rajoitetun tilauksen maksuttomiin päivityksiin. Lisätietoja saat HP:n kannettavien tietokoneiden viiteoppaasta. Tutustu tietokoneeseen Perehdy tietokoneen ominaisuuksiin. Lisätietoja on kohdissa Perehtyminen tietokoneeseen sivulla 25 ja Näppäimistö ja osoitinlaitteet sivulla 40. Luo palautuslevyt Palauta käyttöjärjestelmä sekä ohjelmistot tehdasasetusten mukaisiksi, jos järjestelmä toimii epävakaasti tai se vioittuu. Ohjeita on kohdassa Varmuuskopiointi ja palauttaminen sivulla 60. Etsi asennetut ohjelmistot Tarkastele tietokoneeseen valmiiksi asennettujen ohjelmistojen luetteloa. Valitse Käynnistä > Kaikki ohjelmat. Lisätietoja tietokoneen mukana toimitettujen ohjelmistojen käytöstä on ohjelmistovalmistajan ohjeissa, jotka voidaan toimittaa ohjelmiston mukana tai valmistajan sivustossa. 1

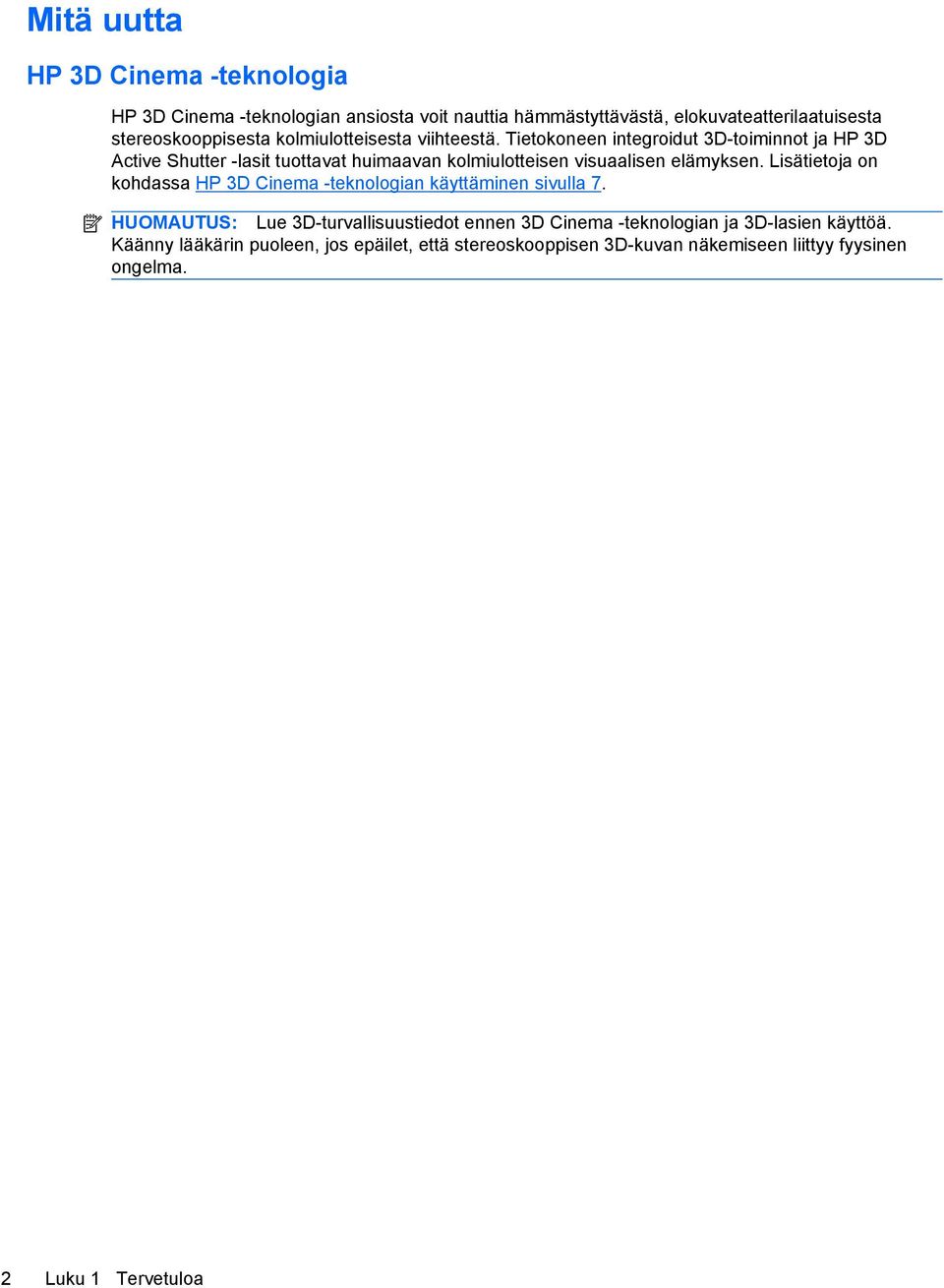

13 Mitä uutta HP 3D Cinema -teknologia HP 3D Cinema -teknologian ansiosta voit nauttia hämmästyttävästä, elokuvateatterilaatuisesta stereoskooppisesta kolmiulotteisesta viihteestä. Tietokoneen integroidut 3D-toiminnot ja HP 3D Active Shutter -lasit tuottavat huimaavan kolmiulotteisen visuaalisen elämyksen. Lisätietoja on kohdassa HP 3D Cinema -teknologian käyttäminen sivulla 7. HUOMAUTUS: Lue 3D-turvallisuustiedot ennen 3D Cinema -teknologian ja 3D-lasien käyttöä. Käänny lääkärin puoleen, jos epäilet, että stereoskooppisen 3D-kuvan näkemiseen liittyy fyysinen ongelma. 2 Luku 1 Tervetuloa

14 Beats Audio Beats Audio on parannettu ääniprofiili, joka tuottaa syvän ja hallitun basson, mutta pitää äänen silti selkeänä. Beats Audio otetaan oletusarvoisesti käyttöön. Voit lisätä tai vähentää Beats Audio -bassotasoa painamalla fn+b-näppäimiä. HUOMAUTUS: Voit tarkastella ja säätää bassoasetuksia myös Windows-käyttöjärjestelmässä. Voit tarkastella ja säätää bassoasetuksia valitsemalla Käynnistä > Ohjauspaneeli > Laitteisto ja äänet > HP Beats Audio Control Panel (HP Beats Audio -ohjauspaneeli) > Equalization (Taajuuskorjaus). Seuraavassa taulukossa on kuvattu Beats Audion kuvakkeet, jotka tulevat näyttöön, kun painat fn+bnäppäimiä. Kuvake Kuvaus Osoittaa, että Beats Audio on otettu käyttöön. Osoittaa, että Beats Audio on poistettu käytöstä. Stardock Stardock sisältää seuraavat toiminnot: Stardock MyColors Antaa mahdollisuuden käyttää mukautettavaa työpöytäteemaa, joka muuttaa Windowsin perustyöpöydän ulkonäköä ja käyttötuntumaa. Uudella työpöydällä on mukautettavia kuvakkeita, visuaalisia tyylejä (Käynnistä-painike ja tehtäväpalkki) ja niitä vastaava taustakuva. Jos haluat palata käyttämään Windowsin vakioteemaa, avaa Stardock MyColors -ohjelma ja valitse Windowsin vakioteema. Stardock Fences Järjestelee työpöydällä olevat kuvakkeet. Kun mukautettu teema on otettu käyttöön, kaikki työpöydällä olevat kuvakkeet siirretään näytön vasemmassa alakulmassa olevaan pystysuoraan sarakkeeseen ( aitaan ), jonka päällä on Roskakori. Jos haluat mukauttaa Fencesiä tai tarkastella sen ohjetta, valitse Käynnistä > Kaikki ohjelmat > Stardock. Valitse Fences ja sitten Fences.lnk. ATI Eyefinity Multi-Display -teknologia Tietokone tukee uutta ATI Eyefinity -tekniikkaa, joka sisältää seuraavat toiminnot: Voit nyt käyttää jopa kolmea näyttöä edellyttäen, että yksi näytöistä on kytkettynä tietokoneen Mini DisplayPort -liitäntään. Mahdollistaa uuden näyttökokoonpanon käytön jakamalla kuvan ulkoisten näyttöjen ryhmän kesken suuressa Single Large Surface (SLS) -tilassa. Mitä uutta 3

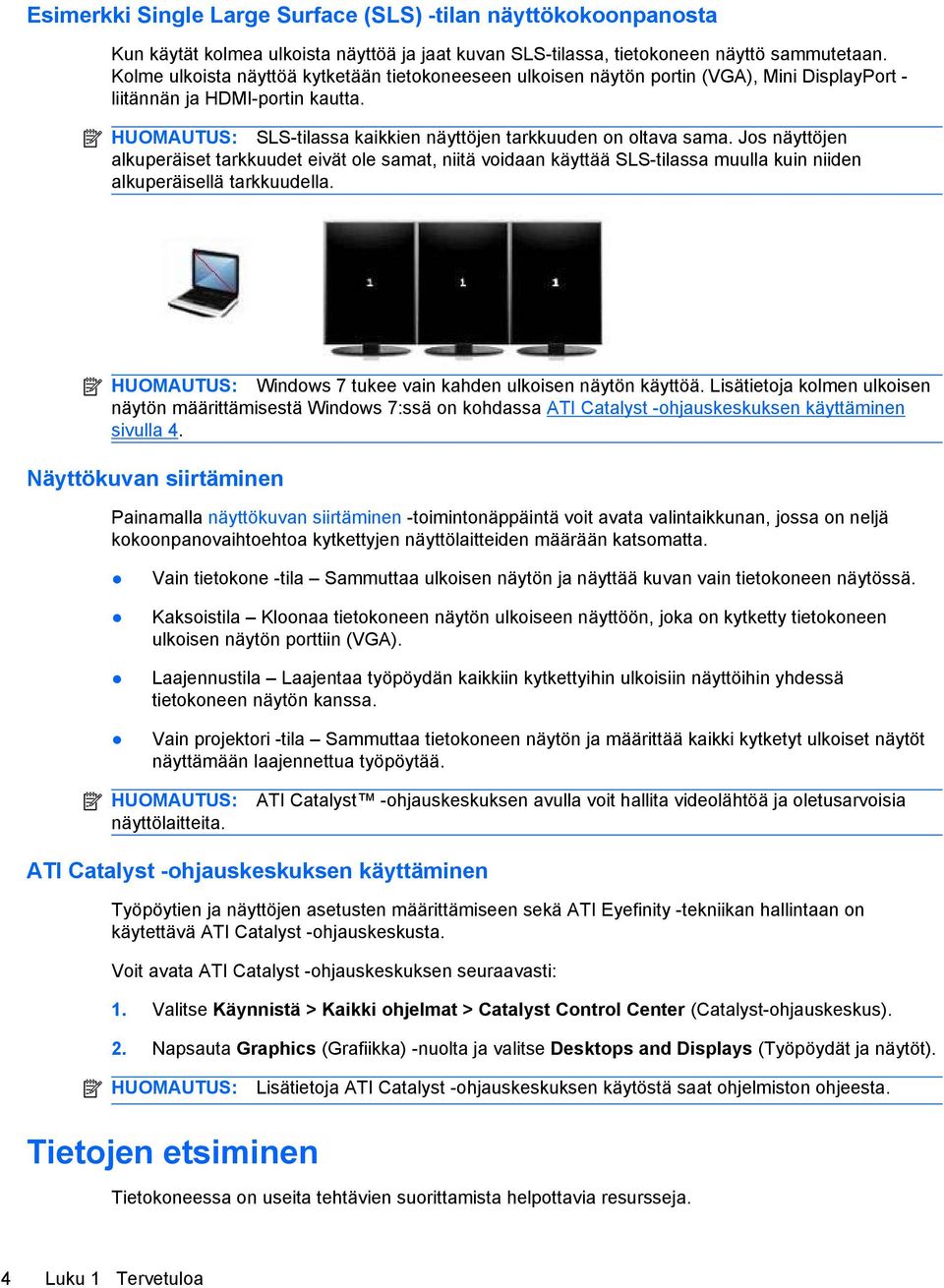

15 Esimerkki Single Large Surface (SLS) -tilan näyttökokoonpanosta Kun käytät kolmea ulkoista näyttöä ja jaat kuvan SLS-tilassa, tietokoneen näyttö sammutetaan. Kolme ulkoista näyttöä kytketään tietokoneeseen ulkoisen näytön portin (VGA), Mini DisplayPort - liitännän ja HDMI-portin kautta. HUOMAUTUS: SLS-tilassa kaikkien näyttöjen tarkkuuden on oltava sama. Jos näyttöjen alkuperäiset tarkkuudet eivät ole samat, niitä voidaan käyttää SLS-tilassa muulla kuin niiden alkuperäisellä tarkkuudella. HUOMAUTUS: Windows 7 tukee vain kahden ulkoisen näytön käyttöä. Lisätietoja kolmen ulkoisen näytön määrittämisestä Windows 7:ssä on kohdassa ATI Catalyst -ohjauskeskuksen käyttäminen sivulla 4. Näyttökuvan siirtäminen Painamalla näyttökuvan siirtäminen -toimintonäppäintä voit avata valintaikkunan, jossa on neljä kokoonpanovaihtoehtoa kytkettyjen näyttölaitteiden määrään katsomatta. Vain tietokone -tila Sammuttaa ulkoisen näytön ja näyttää kuvan vain tietokoneen näytössä. Kaksoistila Kloonaa tietokoneen näytön ulkoiseen näyttöön, joka on kytketty tietokoneen ulkoisen näytön porttiin (VGA). Laajennustila Laajentaa työpöydän kaikkiin kytkettyihin ulkoisiin näyttöihin yhdessä tietokoneen näytön kanssa. Vain projektori -tila Sammuttaa tietokoneen näytön ja määrittää kaikki kytketyt ulkoiset näytöt näyttämään laajennettua työpöytää. HUOMAUTUS: näyttölaitteita. ATI Catalyst -ohjauskeskuksen avulla voit hallita videolähtöä ja oletusarvoisia ATI Catalyst -ohjauskeskuksen käyttäminen Työpöytien ja näyttöjen asetusten määrittämiseen sekä ATI Eyefinity -tekniikan hallintaan on käytettävä ATI Catalyst -ohjauskeskusta. Voit avata ATI Catalyst -ohjauskeskuksen seuraavasti: 1. Valitse Käynnistä > Kaikki ohjelmat > Catalyst Control Center (Catalyst-ohjauskeskus). 2. Napsauta Graphics (Grafiikka) -nuolta ja valitse Desktops and Displays (Työpöydät ja näytöt). HUOMAUTUS: Lisätietoja ATI Catalyst -ohjauskeskuksen käytöstä saat ohjelmiston ohjeesta. Tietojen etsiminen Tietokoneessa on useita tehtävien suorittamista helpottavia resursseja. 4 Luku 1 Tervetuloa

16 Resurssit Käsiteltävät aiheet Pika-asennusohje Tietokoneen käyttöönotto HP:n kannettavan tietokoneen viiteopas Voit avata tämän oppaan valitsemalla Käynnistä > Ohje ja tuki > Käyttöoppaat. Ohje ja tuki Voit avata Ohjeen ja tuen valitsemalla Käynnistä > Ohje ja tuki. HUOMAUTUS: Maa- tai aluekohtaista tukea saat osoitteesta valitsemalla oman maasi tai alueesi ja noudattamalla näyttöön tulevia ohjeita. Sähkötarkastusviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet Voit avata ilmoitukset valitsemalla Käynnistä > Ohje ja tuki > Käyttöoppaat. Turvallisen ja mukavan työympäristön opas Voit käyttää tätä opasta seuraavasti: Valitse Käynnistä > Ohje ja tuki > Käyttöoppaat. TAI Siirry osoitteeseen Tietokoneen osien tunnistaminen Virranhallintatoiminnot Akun käyttöajan pidentäminen Tietokoneen multimediaominaisuuksien käyttäminen Tietokoneen suojaaminen Tietokoneesta huolehtiminen Ohjelmistojen päivittäminen Käyttöjärjestelmään liittyvät tiedot Ohjelmisto-, ohjain- ja BIOS-päivitykset Vianmääritystyökalut Teknisen tuen käyttäminen Säädös- ja turvallisuustiedot Akun hävittämiseen liittyvät tiedot Oikeat työasema-asetukset, työasento, työtavat ja terveyteen liittyvät seikat Mekaaniseen ja sähköturvallisuuteen liittyvät tiedot Worldwide Telephone Numbers (Maakohtaiset puhelinnumerot) - opas HP-tuen puhelinnumerot Tämä opas toimitetaan tietokoneen mukana. HP:n sivusto Voit avata sivuston siirtymällä osoitteeseen support. Tukitiedot Osien tilaaminen ja lisäohjeiden pyytäminen Ohjelmisto-, ohjain- ja BIOS-päivitykset (Setup Utility -apuohjelma) Laitteeseen saatavilla olevat tarvikkeet Tietojen etsiminen 5

17 Resurssit Rajoitettu takuu* Käsiteltävät aiheet Takuutiedot Voit avata takuun seuraavasti: Valitse Käynnistä > Ohje ja tuki > Takuu. TAI Siirry osoitteeseen *Löydät tuotetta koskevan HP:n rajoitetun takuun tietokoneen Käynnistä-valikosta ja/tai pakkauksessa olevalta CD- tai DVDlevyltä. Joissakin maissa tai joillakin alueilla HP:n rajoitettu takuu voi olla pakkauksessa myös painetussa muodossa. Jos takuuta ei omassa maassasi tai alueellasi toimiteta painettuna, voit pyytää painetun kopion osoitteesta go/orderdocuments tai kirjoittamalla seuraavaan osoitteeseen: Pohjois-Amerikka: Hewlett-Packard, MS POD, Chinden Blvd, Boise, ID 83714, Yhdysvallat Eurooppa, Lähi-itä ja Afrikka: Hewlett-Packard, POD, Via G. Di Vittorio, 9, 20063, Cernusco s/naviglio (MI), Italia Aasia ja Tyynenmeren alue: Hewlett-Packard, POD, P.O. Box 200, Alexandra Post Office, Singapore Ilmoita tuotenumero, takuuaika (löytyy sarjanumerotarrasta), nimesi ja postiosoitteesi. 6 Luku 1 Tervetuloa

18 2 HP 3D Cinema -teknologian käyttäminen Tämä luku muodostuu seuraavista osista: 3D-turvallisuustiedot Mitä ovat stereoskooppinen näkö ja 3D Mikä on HP 3D Cinema -teknologia HP 3D Active Shutter -lasien käyttäminen 3D Cinema -teknologian käyttäminen Tietoja 3D-muodoista HP MediaSmart -ohjelmiston käyttäminen 3D-laseista huolehtiminen Vianmääritys ja usein kysytyt kysymykset 3D-turvallisuustiedot Lue kaikki seuraavat turvaohjeet huolellisesti ennen 3D-lasien ja 3D Cinema -teknologian käyttöä. 3D-turvallisuustiedot 7

19 VAARA Jos et näe 3D-sisältöä 3D Cinema -teknologian käyttöönoton jälkeen, HP suosittelee sen käytön lopettamista. Käänny lääkärin puoleen, jos epäilet, että stereoskooppisen 3D-kuvan näkemiseen liittyy fyysinen ongelma. Valosta johtuvat epileptiset kohtaukset Jotkin ihmiset voivat saada sairaskohtauksen tai heillä voi ilmetä muita komplikaatioita, kun he altistuvat tietyille visuaalisille kuville, kuten 3D-sisällössä mahdollisesti esiintyville vilkkuville valoille tai kuvioille. Jos sinulla tai sukulaisillasi on ollut sairaskohtauksia tai epilepsiaa, keskustele lääkärin kanssa ennen 3D-lasien ja 3D Cinema - teknologian käyttöä. Myös sellaisilla henkilöillä, joiden perheessä ei ole esiintynyt epilepsiaa tai halvauskohtauksia, voi olla diagnosoimaton sairaus, joka voi aiheuttaa valosta johtuvia epileptisiä kohtauksia. Jos sinulla ilmenee näköhäiriöitä, ajattelemattomuutta, huimausta, tahattomia liikkeitä, kuten silmän tai lihaksen nykimistä, kouristuksia, pahoinvointia, tajuttomuutta, sekavuutta, vatsakipuja ja/tai ajan ja paikan tajun hämärtymistä, lopeta välittömästi 3D-sisällön katselu ja käänny lääkärin puoleen. Vanhempien on valvottava lapsiaan ja kysyttävä heiltä, esiintyykö heillä edellä mainittuja oireita. Lapsilla ja teini-ikäisillä nämä oireet ovat yleisempiä kuin aikuisilla. Älä katsele 3D-sisältöä unisena, väsyneenä tai sairaana. 3D-sisällön katseleminen 3D-laseilla pidemmän aikaa voi aiheuttaa päänsärkyä tai väsymystä. Jos koet päänsärkyä, väsymystä tai huimausta, lopeta 3D-lasien käyttö ja lepää. Näkökykysi voi muuttua 3D-lasien käytön aikana. Odota muutama minuutti 3D-lasien riisumisen jälkeen, ennen kuin jatkat normaalia toimintaa. Jotkin 3D-sisällöt voivat pelästyttää katsojat. Raskaana olevia, vanhoja, epilepsiaa sairastavia ja vakavista fyysisistä vammoista kärsiviä henkilöitä kehotetaan välttämään tietokoneen 3D-toimintojen käyttöä. Nuorten (erityisesti alle 6-vuotiaiden) lasten näkökyky on edelleen kehitysvaiheessa. Keskustele lääkärin (esimerkiksi lasten- tai silmälääkärin) kanssa, ennen kuin annat lasten katsella 3Dvideokuvia tai pelata 3D-videopelejä. Vanhempien tai huoltajien on valvottava nuoria lapsia ja varmistettava, että näitä suosituksia noudatetaan. Tukehtumisvaara 3D-laseissa on pieniä osia, joten niitä ei ole tarkoitettu sylivauvojen ja pienten lasten käyttöön. 3D-lasien linssit sisältävät lasia. Ole varovainen, kun käytät laseja, ja säilytä niitä asianmukaisesti, kun ne eivät ole käytössä. Tällä voit välttää laseille aiheutuvat vahingot. Älä käytä laseja, jos niiden linssit ovat vahingoittuneet tai murtuneet. 3D-lasit eivät ole näköä korjaavia silmälaseja, aurinkolaseja tai suojalaseja. Henkilövahinkojen välttämiseksi laseja ei pidä käyttää yleisiin tarkoituksiin. 8 Luku 2 HP 3D Cinema -teknologian käyttäminen

20 Mitä ovat stereoskooppinen näkö ja 3D Kun katsot maailmaa molemmin silmin, näet todellisuudessa kaksi kuvaa, jotka on yhdistetty yhdeksi kuvaksi. Oikea ja vasen silmäsi välittävät aivoihisi erilliset kuvat, jotka yhdistetään siellä yhdeksi kolmiulotteiseksi kuvaksi. Aikaisemmin elokuvissa pystyttiin luomaan kankaalla vain yksi kuva ja 3D-tehosteet jouduttiin tuottamaan muulla tavalla. HP 3D Active Shutter -lasit tuottavat kuitenkin kummallekin silmälle eri kuvan, mikä simuloi läheisesti 3D-näköä. 3D-sisällön kussakin kohtauksessa on kaksi kuvaa, yksi oikealle ja toinen vasemmalle silmälle. Tietokoneen näyttö näyttää nämä vuorottaiset näkymät niin nopeasti, että silmät eivät havaitse niiden välistä vaihtoa. 3D-lasien kummassakin linssissä on sulkimet. Kun näytössä näytetään oikean silmän kuva, 3D-lasien vasen linssi peitetään, jolloin kuva nähdään vain oikealla silmällä. Kun näytössä näytetään vasemman silmän kuva, toimitaan päinvastoin, ja kuva nähdään vain vasemmalla silmällä. Kuvat vaihtuvat niin nopeasti, että silmät näkevät vain yhden sujuvan kuvan, mikä luo 3D-ympäristön vaikutelman. Mitä ovat stereoskooppinen näkö ja 3D 9

21 Mikä on HP 3D Cinema -teknologia 3D Cinema -teknologian avulla voit tuottaa eloisan ja mukaansatempaavan elokuvaelämyksen. Kun katselet tietokoneella 3D-laseilla Blu-ray 3D -elokuvaa, toiminta tuntuu irtoavan näytöstä. 3D luo kokonaan uudenlaisen katseluelämyksen. 3D Cinema -teknologian ansiosta sinulla on käytössäsi kaikki tarvittavat välineet, jotka takaavat Blu-ray 3D -elokuvien hämmästyttävän laadun. Elokuvateatterimaisen 3D-kuvan luontiin ei tarvita muita ohjelmistoja. 3D Full HD 1080p -näyttö Erityisesti 3D Blu-ray -sisältöä varten suunniteltu ja optimoitu 3D-teknologia Tietokoneen 3D-näytön kanssa langattomasti synkronoivat 3D Active Shutter -lasit HUOMAUTUS: siitä. Joissakin tietokonemalleissa voi olla 3D-sisältöä, joten voit välittömästi alkaa nauttia Tietokone tukee sekä 2D- että 3D-muotoja. Tietokone toimii tavallisessa 2D-tilassa, kunnes se havaitsee stereoskooppisen 3D-sisällön ja 3D-lasit otetaan käyttöön. HUOMAUTUS: 3D Cinema -teknologiaa tuetaan vain tietokoneen näytössä. 10 Luku 2 HP 3D Cinema -teknologian käyttäminen

22 HP 3D Active Shutter -lasien käyttäminen 3D-elämys alkaa aktiivisella 3D-sisällöllä ja 3D-laseilla. 3D-lasit toimivat paristoilla, ja niistä on muodostettu langaton yhteys 3D-tietokoneen infrapunalähettimiin. VAARA Lue 3D-turvallisuustiedot ennen 3D-lasien käyttöä. HUOMAUTUS: Optimaalinen 3D-katselu edellyttää, että olet enintään noin 1,5 metrin (5 jalan) päässä tietokoneen näytöstä. Toiminnallinen etäisyys näytöstä voi vaihdella katselukulman mukaan. Varmista, että antennien välittömässä läheisyydessä ei ole esteitä. Lisätietoja infrapunalähettimien sijainnista on kohdassa Perehtyminen tietokoneeseen sivulla 25. 3D-lasien osien tunnistaminen Osat (1) Paristolokero HUOMAUTUS: Paristo on toimitettaessa asennettu valmiiksi lasien paristolokeroon. Paristolokeron suojakieleke on mahdollisesti irrotettava lasien pariston ottamiseksi käyttöön. (2) Nenäkappaleet (3) HUOMAUTUS: Nenäkappaleita on kolmea eri kokoa. Yksi nenäkappale on asennettu laseihin ja kaksi muuta nenäkappaletta toimitetaan lasien mukana. 3D-lasien käynnistäminen ja sammuttaminen 3D-lasit ovat helppoja käyttää: 3D-lasit käynnistyvät ja sammuvat automaattisesti. Virtakytkintä ei ole. Kun 3D-sisällön toisto alkaa, lasit havaitsevat tietokoneen infrapunasignaalin ja käynnistyvät automaattisesti. HP 3D Active Shutter -lasien käyttäminen 11

23 3D-sisällön toiston alkaessa linssit voivat näyttää tummenevan ja välkkyvän, kun ne käynnistyvät. Laseihin asennettu paristo mahdollistaa 3D-katselun noin 180 tunnin ajan. Paristojen virran säästämiseksi lasit siirtyvät valmiustilaan, jos infrapunasignaaleja ei havaita 5 sekuntiin. 12 Luku 2 HP 3D Cinema -teknologian käyttäminen

24 3D Cinema -teknologian käyttäminen 3D-tietokoneen käyttöönoton jälkeen voit tarkistaa, että pystyt katsomaan 3D-sisältöä asianmukaisesti. HUOMAUTUS: Varmista 3D-sisältöä katsellessa, että tietokone on kytketty verkkovirtaan. HUOMAUTUS: Optimaalisen 3D-katselun varmistamiseksi näytön kirkkaudensäätimet poistetaan käytöstä 3D-sisällön katselun ajaksi. 1. Tietokonemallista riippuen voit käyttää 3D-sisältöä jollakin seuraavista tavoista: Kaksoisnapsauta tietokoneen työpöydällä olevaa 3D-esittelykuvaketta (vain tietyissä malleissa) ja valitse valikosta 3D-leike. Aseta tietokoneen paikkamalliseen optiseen asemaan Blu-ray 3D -elokuva (hankittava erikseen) ja toimi näyttöön tulevien ohjeiden mukaan. HUOMAUTUS: Työnnä levyä optiseen asemaan, kunnes se napsahtaa paikalleen. Voit poistaa levyn painamalla näppäimistön oikeassa yläkulmassa olevaa optisen aseman avausnäppäintä. 2. Aseta 3D-lasit päähän. Säädä laseja tarvittaessa toimitukseen kuuluvien nenäkappaleiden avulla. 3. 3D-lasit käynnistyvät automaattisesti, kun 3D-sisällön toisto alkaa ja lasit havaitsevat infrapunasignaalin. Lasit voivat käynnistyessään tummeta tai välkkyä. Jos näet selkeän 3D-kuvan, käyttöönotto on valmis ja voit aloittaa 3D-elokuvasisällön katselun! HUOMAUTUS: Jos välkkymistä esiintyy vielä lasien käynnistymisen jälkeen, virkistystaajuutta on mahdollisesti säädettävä stereoskooppisen katselun optimoimiseksi. Lisätietoja on kohdassa Virkistystaajuuden säätäminen sivulla 17. VAARA Jos et edelleenkään näe 3D-sisältöä, poista 3D-lasit päästä ja lopeta 3D Cinema - teknologian käyttö. Perehdy 3D-turvallisuustietoihin ja käänny lääkärin puoleen, jos epäilet, että stereoskooppisen 3D-kuvan näkemiseen liittyy fyysinen ongelma. 3D Cinema -teknologian käyttäminen 13

25 Tietoja 3D-muodoista Tietokoneesi tukee seuraavia 3D-muotoja: Blu-ray 3D -elokuvat 3D MPEG 4 MVC -tiedostot. HUOMAUTUS: Jos haluat toistaa 3D MPEG 4 MVC -tiedostoja, ne on tallennettava seuraavaan sijaintiin: C:\user\public\Public Videos\HP 3D demo videos HUOMAUTUS: 3D-toistoa tuetaan vain koko näytön tilassa. 14 Luku 2 HP 3D Cinema -teknologian käyttäminen

26 HP MediaSmart -ohjelmiston käyttäminen Kun avaat MediaSmartin, ohjauspaneelissa näkyvät seuraavat kohteet. HUOMAUTUS: Jotkin säätimet eivät ehkä näy, kun ikkuna pienennetään. Osat Kuvaus (1) Asetussäädin Valitse DVD- ja BD-levyjen asetukset ja säädä niitä napsauttamalla tätä. (2) Toistosäätimet Voit tuoda säätimet näyttöön liikuttamalla tietokoneen hiirtä. HUOMAUTUS: Säätimien ulkoasu ja toiminta vaihtelee katsottavan DVD- tai BDlevyn tyypin mukaan. Jos ikkuna pienennetään, kaikki säätimet eivät ehkä ole näkyvissä. Poista: Poista levy napsauttamalla tätä. Ylätason valikko: Avaa DVD-levyn ylätason valikko napsauttamalla tätä. Merkintä: Napsauta painiketta ja nimeä kirjanmerkki antamalla sille nimi. Edellinen / kelaa taaksepäin: Palaa edelliseen kappaleeseen tai kohtaukseen napsauttamalla tätä. Jos edellinen kohtaus ei ole käytettävissä, näyttöön avautuu valikkosivu. Siirry nelinkertaisella nopeudella taaksepäin napsauttamalla painiketta ja pitämällä sitä painettuna. Toista/keskeytä: Toista valittua mediaa tai keskeytä sen toisto napsauttamalla tätä. Seuraava/kelaa eteenpäin: Siirry seuraavaan kappaleeseen tai kohtaukseen napsauttamalla tätä. Jos seuraava kohtaus ei ole käytettävissä, näyttöön avautuu seuraava nimike. Siirry nelinkertaisella nopeudella eteenpäin napsauttamalla painiketta ja pitämällä sitä painettuna. 2D/3D: Vaihda 2D- ja 3D-tilojen välillä napsauttamalla tätä. HUOMAUTUS: Tämä painike näkyy vain 3D-elokuvaa toistettaessa. 3D-esittely: Esikatsele 3D-leike napsauttamalla tätä. Tietoja 3D-asetuksista Voit parantaa stereoskooppista 3D-katselua säätämällä seuraavia 3D-kokoonpanoasetuksia manuaalisesti 3D-toiston aikana. HP MediaSmart -ohjelmiston käyttäminen 15

27 HUOMAUTUS: Käytettävissä olevat DVD-levyn asetukset vaihtelevat katsottavan DVD- tai BDlevyn tyypin mukaan. Näytön virkistystaajuus Aseta näytön virkistystaajuudeksi 96 Hz tai 120 Hz. 3D-kuvan säätö Vaihda vasemman silmän kuvaa ja oikean silmän kuvaa, jos 3D-kuva näyttää virheelliseltä. 2D/3D-elokuvan toisto Valitse, haluatko jatkaa elokuvan toistoa vai käynnistää sen alusta, kun vaihdat 2D- ja 3D-tilojen välillä. 16 Luku 2 HP 3D Cinema -teknologian käyttäminen

28 Virkistystaajuuden säätäminen 3D-sisällön parhaan mahdollisen katseluelämyksen varmistamiseksi virkistystaajuutta on mahdollisesti säädettävä manuaalisesti. 1. Napsauta MediaSmart-ohjauspaneelin alaosassa olevaa Settings (Asetukset) -kuvaketta. Settings (Asetukset) -ikkuna avautuu. 2. Napsauta Advanced (Lisäasetukset) -välilehteä. 3. Valitse Screen Refresh Rate (Näytön virkistystaajuus) -pudotusvalikosta toinen virkistystaajuus. 4. Valitse Apply (Käytä). Vasemman ja oikean silmän näkymien vaihtaminen Jos 3D-kuva tai 3D-syvyys näyttää virheelliseltä, vasemman ja oikean silmän näkymät on mahdollisesti vaihdettava keskenään, jotta 3D-sisältö näkyy oikein. Voit vaihtaa vasemman ja oikean silmän näkymät keskenään seuraavasti: 1. Napsauta MediaSmart-ohjauspaneelin alaosassa olevaa Settings (Asetukset) -kuvaketta. Settings (Asetukset) -ikkuna avautuu. 2. Napsauta Advanced (Lisäasetukset) -välilehteä. 3. Valitse Swap left and right eye views (Vaihda vasemman ja oikean silmän näkymät keskenään) -valintaruutu. 4. Valitse Apply (Käytä). Vaihtaminen 2D- ja 3D-tilojen välillä Tietokone tukee sekä 2D- että 3D-sisältöä. Jos katselet 3D-elokuvaa, voit milloin tahansa siirtyä 2Dtilaan. Voit siirtyä 3D-tilasta 2D-tilaan seuraavasti: 1. Napsauta MediaSmart-ohjauspaneelissa olevaa 2D/3D-painiketta. Näytössä oleva kuva näkyy 2D-sisältönä. 2. Poista 3D-lasit päästä. HUOMAUTUS: 3D-lasit päähän. Siirry takaisin 3D-tilaan napsauttamalla 2D/3D-painiketta uudelleen ja aseta HP MediaSmart -ohjelmiston käyttäminen 17

29 2D- ja 3D-tilojen asetukset 3D-levyillä on vain 3D-sisältöä tai sekä 2D- että 3D-sisältöä. Katsottavan 3D-levyn tyypistä riippuen MediaSmartin DVD-levyasetuksia on mahdollisesti säädettävä, jotta kaikki levyllä käytettävissä olevat valikot tulevat näkyviin. Käytettävissä ovat seuraavat asetukset: Continue movie playback when switching between 2D and 3D modes (Jatka elokuvan toistoa 2D- ja 3D-tilojen välillä vaihdettaessa) (tehtaan oletusasetus) Tämä asetus mahdollistaa elokuvan keskeytyksettömän toiston 2D- ja 3D-tilojen välillä vaihdettaessa. Tämä asetus tukee vain vuorovaikutteista 3D BD-J -sisältöä. Jos levyllä on sekä 2D- että 3D-sisältöä, 2D-sisällön päävalikkoa ei voi tarkastella, kun tämä asetus on käytössä. Restart movie playback when switching between 2D and 3D modes (Käynnistä elokuvan toisto uudelleen 2D- ja 3D-tilojen välillä vaihdettaessa) Tämä asetus pysäyttää elokuvan toiston ja avaa päävalikon. Voit tarkastella levyllä sekä 2D- että 3D-sisällön päävalikkoa. Voit muuttaa 2D/3D-vaihdon asetuksia seuraavasti: 1. Napsauta MediaSmart-ohjauspaneelin alaosassa olevaa Settings (Asetukset) -kuvaketta. Settings (Asetukset) -ikkuna avautuu. 2. Napsauta Advanced (Lisäasetukset) -välilehteä. 3. Valitse Continue movie playback when switching between 2D and 3D modes (Jatka elokuvan toistoa 2D- ja 3D-tilojen välillä vaihdettaessa) (tehtaan oletusasetus) tai Restart movie playback when switching between 2D and 3D modes (Käynnistä elokuvan toisto uudelleen 2D- ja 3D-tilojen välillä vaihdettaessa). 4. Valitse Apply (Käytä). 18 Luku 2 HP 3D Cinema -teknologian käyttäminen

30 3D-laseista huolehtiminen Nenäkappaleiden käyttäminen 3D-lasien mukana toimitetaan kolmen kokoisia nenäkappaleita. Yksi nenäkappale asennetaan tehtaalla ja kaksi muuta nenäkappaletta toimitetaan lasien mukana. Kokeile laseja ja varmista niiden istuvuus vaihtamalla nenäkappale, jos se on tarpeen. Voit käyttää laseja myös ilman nenäkappaletta. HUOMAUTUS: 3D-laseja voidaan käyttää useimpien näköä korjaavien silmälasien kanssa. Voit lisätä nenäkappaleen asettamalla sen laseihin. Voit irrottaa nenäkappaleen vetämällä sen laseista irti. 3D-laseista huolehtiminen 19

31 Pariston vaihtaminen 3D-lasien paristolokeroon tehtaalla valmiiksi asennettu paristo mahdollistaa 3D-katselun noin 180 tunnin ajan. HP kehottaa vaihtamaan pariston kerran vuodessa. Lasit voivat olla valmiustilassa yli vuoden ajan. 3D-laseissa käytetään tavallista CR2032-paristoa. Nämä paristot ovat helppoja vaihtaa ja ne ovat saatavilla kaikkialta, missä paristoja myydään. Voit vaihtaa pariston seuraavasti: 1. Työnnä paristolokeron kansi (1) alas ja irrota käytetty paristo (2). 2. Aseta uusi paristo (1) 3D-laseihin siten, että sen positiivinen (+) napa on paristolokeron kantta vasten, ja aseta paristolokeron kansi (2) takaisin paikalleen. 20 Luku 2 HP 3D Cinema -teknologian käyttäminen

32 3D-lasien puhdistaminen Poista tahrat ja nukka 3D-laseista puhdistamalla 3D-lasit usein pehmeällä, kostealla ja nukkaamattomalla liinalla. Liina voidaan kostuttaa miedolla puhdistusaineella, jossa on alle 10 % alkoholia. VAROITUS: Voit välttää 3D-laseille aiheutuvat pysyvät vahingot seuraavasti: Älä käytä paperipohjaisia liinoja, sillä ne voivat naarmuttaa linssejä. Älä suihkuta puhdistusnesteitä tai kemikaaleja suoraan laseihin. Älä käytä ammoniakkipohjaisia puhdistusaineita. Lasien käsitteleminen 3D-lasit ovat kestäviä, mutta fyysinen paine voi vahingoittaa niitä. Siksi niitä on käsiteltävä varoen. 3D-laseja on pideltävä kehyksistä, jotta linsseihin ei joudu sormenjälkiä. Kun 3D-lasit eivät ole käytössä, niitä on pidettävä suojapussissa. VAROITUS: Älä koskaan väännä tai kierrä 3D-laseja, jotta ne eivät halkea. 3D-laseista huolehtiminen 21

33 Vianmääritys ja usein kysytyt kysymykset 3D-sisältöä ei näy Jos katselet elokuvaa 3D-tilassa etkä näe 3D-sisältöä, HP suosittelee, että et käytä 3D-laseja. Lisätietoja on alla ja kohdassa 3D-turvallisuustiedot sivulla 7. Käänny lääkärin puoleen, jos epäilet, että stereoskooppisen 3D-kuvan näkemiseen liittyy fyysinen ongelma. Yrität ehkä katsella 3D-sisältöä 2D-tilassa. 3D-lasien paristo on mahdollisesti vaihdettava. Lisätietoja on kohdassa Pariston vaihtaminen sivulla 20. Tietokoneen näytön infrapunalähettimien tiellä on ehkä esteitä. Jotta signaalitaso olisi paras mahdollinen, varmista, että infrapunalähettimien välittömässä läheisyydessä ei ole esteitä. Lisätietoja infrapunalähettimien sijainnista on kohdassa Perehtyminen tietokoneeseen sivulla 25. Istut ehkä liian kaukana tietokoneen näytöstä. Sinun pitäisi olla enintään 1,5 metrin (5 jalan) etäisyydellä näytöstä, kun katselet 3D-sisältöä. HUOMAUTUS: Toiminnallinen etäisyys näytöstä voi vaihdella katselukulman mukaan. 22 Luku 2 HP 3D Cinema -teknologian käyttäminen

34 Mitä 3D-muotoja tietokone tukee Tietokone tukee seuraavia 3D-muotoja: Blu-ray 3D -elokuvat 3D MPEG 4 MVC -tiedostot. Lisätietoja on kohdassa HP MediaSmart -ohjelmiston käyttäminen sivulla 15. Voiko tietokoneella toistaa stereoskooppisia 3D-pelejä Stereoskooppisten 3D-pelien katsomista varten on mahdollisesti hankittava ylimääräisiä ohjelmistoja. Lisätietoja saat peliohjelmiston valmistajalta. Voiko 3D-laseja käyttää elokuvateatterissa esitettävän 3D-elokuvan katseluun 3D-lasit on suunniteltu käytettäviksi HP ENVY 17 3D -tietokoneen ja integroitujen infrapunalähettimien kanssa. 3D-lasien optimaalista toimivuutta muissa 3D-ympäristöissä ei taata. Voiko 3D-laseja käyttää näköä korjaavien silmälasien kanssa Kyllä. 3D-lasit on suunniteltu sopimaan useimpien näköä korjaavien silmälasien päälle. Jos käytät tavallisesti silmälaseja, kun katsot tietokoneen näyttöä, pidä ne päässäsi ja laita 3D-lasit niiden päälle. Voit varmistaa parhaan mahdollisen istuvuuden ylimääräisten nenäkappaleiden avulla. Lisätietoja on kohdassa HP 3D Active Shutter -lasien käyttäminen sivulla 11. Miten 3D-lasit puhdistetaan Puhdista 3D-lasit pehmeällä, kostealla ja nukkaamattomalla liinalla. Lisätietoja on kohdassa 3Dlaseista huolehtiminen sivulla 19. Kuinka lähellä tietokonetta on oltava 3D-sisältöä katsottaessa Integroitujen infrapunalähettimien toimintasäde on noin 1,5 metriä (5 jalkaa). 3D-sisältöä katsottaessa esiintyy välkkymistä 3D-lasien välkkymisen syynä voi olla jokin seuraavista: 3D Cinema -teknologian ja tilan valaistuksen taajuudet eivät vastaa toisiaan. Tämäntyyppinen välkkyminen voidaan välttää sammuttamalla valot tai muuttamalla stereoskooppisen 3D-kuvan virkistystaajuutta. Lasien pariston varaus on vähissä. Yritä vaihtaa paristo. Voiko 3D-laseja käyttää kirkkaassa auringonvalossa ikkunan lähellä Stereoskooppinen 3D-tehoste toimii parhaiten pimennetyssä huoneessa. Vianmääritys ja usein kysytyt kysymykset 23

35 Millaisia paristoja 3D-laseihin tarvitaan 3D-laseissa käytetään tavallista CR2032-paristoa. Nämä paristot ovat helppoja vaihtaa ja ne ovat saatavilla kaikkialta, missä paristoja myydään. Lisätietoja on kohdassa Pariston vaihtaminen sivulla Luku 2 HP 3D Cinema -teknologian käyttäminen

36 3 Perehtyminen tietokoneeseen Tämä luku muodostuu seuraavista osista: Päällä olevat osat Edessä olevat osat Oikealla sivulla olevat osat Vasemmalla sivulla olevat osat Näyttö Pohjassa olevat osat Päällä olevat osat Kosketusalusta Osa Kuvaus (1) Kosketusalustan merkkivalo Ottaa kosketusalustan käyttöön ja poistaa sen käytöstä. Ota kosketusalusta käyttöön tai poista se käytöstä kaksoisnapauttamalla nopeasti kosketusalustan merkkivaloa. Päällä olevat osat 25

37 Osa Kuvaus (2) Kosketusalustan vasen painike Toimii kuten ulkoisen hiiren ykköspainike. (3) Kosketusalustan oikea painike Toimii kuten ulkoisen hiiren kakkospainike. (4) Kosketusalustavyöhyke Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. Merkkivalot Kohde Kuvaus (1) Kosketusalustan merkkivalo Keltainen: Kosketusalusta ei ole käytössä. Merkkivalo ei pala: Kosketusalusta on käytössä. (2) Caps lock -merkkivalo Valkoinen: Caps lock (aakkoslukko) on käytössä. Merkkivalo ei pala: Caps lock (aakkoslukko) ei ole käytössä. (3) Virran merkkivalo Valkoinen: Tietokone on käynnissä. Vilkkuva valkoinen: Tietokone on lepotilassa. Valo ei pala: Tietokoneen virta on katkaistu, tai tietokone on horrostilassa. (4) Mykistyksen merkkivalo Keltainen: Tietokoneen ääni on mykistetty. Merkkivalo ei pala: Tietokoneen ääni on käytössä. (5) Langattoman laitteen merkkivalo Valkoinen: Sisäinen langaton laite, kuten langaton lähiverkkolaite (WLAN), on toiminnassa. HUOMAUTUS: Langattomat laitteet ovat oletusarvoisesti käytössä. Keltainen: Kaikista langattomista laitteista on katkaistu virta. 26 Luku 3 Perehtyminen tietokoneeseen

38 Painike Osa Kuvaus Virtapainike Kun tietokone ei ole käynnissä, voit käynnistää sen painamalla virtapainiketta. Kun tietokone on käynnissä, voit siirtää sen lepotilaan painamalla virtapainiketta lyhyesti. Kun tietokone on lepotilassa, voit poistua lepotilasta painamalla virtapainiketta lyhyesti. Kun tietokone on horrostilassa, voit poistua horrostilasta painamalla virtapainiketta lyhyesti. Jos tietokone ei vastaa antamiisi komentoihin eikä Windowsin sammutustoimintoja voi käyttää, sammuta tietokone painamalla virtapainiketta ainakin viiden sekunnin ajan. Saat lisätietoja virta-asetuksista valitsemalla Käynnistä > Ohjauspaneeli > Järjestelmä ja suojaus > Virranhallinta-asetukset tai perehtymällä HP:n kannettavan tietokoneen viiteoppaaseen. Päällä olevat osat 27

39 Näppäimet Kohde Kuvaus (1) esc-näppäin fn-näppäimen kanssa painettuna tuo näkyviin järjestelmätiedot. (2) fn-näppäin Käynnistää usein käytettyjä järjestelmän toimintoja, kun sitä painetaan yhdessä b-näppäimen tai esc-näppäimen kanssa. (3) Windowsin logonäppäin Avaa Windowsin Käynnistä-valikon. (4) Toimintonäppäimet Käynnistävät usein käytettyjä järjestelmän toimintoja. (5) Windows-sovellusnäppäin Avaa osoittimen alla olevan kohteen pikavalikon. (6) Kiinteä numeronäppäimistö Voidaan käyttää kuten ulkoista numeronäppäimistöä. (7) Optisen aseman avausnäppäin Poistaa optisen levyn optisesta asemasta. 28 Luku 3 Perehtyminen tietokoneeseen

40 Edessä olevat osat Osa Kuvaus (1) Virran merkkivalo Valkoinen: Tietokone on käynnissä. Vilkkuva valkoinen: Tietokone on lepotilassa. Merkkivalo ei pala: Tietokoneen virta on katkaistu, tai se on horrostilassa. (2) Aseman merkkivalo Vilkkuva valkoinen: Kiintolevy on käytössä. Keltainen: HP ProtectSmart -kiintolevysuojaus on väliaikaisesti pysäyttänyt kiintolevyn. (3) Kaiuttimet (2) Tuottavat äänen. HUOMAUTUS: Lisätietoja HP ProtectSmart - kiintolevysuojauksesta on HP:n kannettavan tietokoneen viiteoppaassa. Edessä olevat osat 29

41 Oikealla sivulla olevat osat Kohde Kuvaus (1) USB-portit (2) Näihin voit kytkeä valinnaiset USB-laitteet. (2) Digitaalisen median korttipaikka Tukee seuraavia digitaalisia muistikortteja: Memory Stick Memory Stick Pro MultiMediaCard Secure Digital (SD) -muistikortti Secure Digital High Capacity Memory Card xd-picture Card (3) Optinen asema Lukee optista levyä ja kirjoittaa sille. VAROITUS: Älä aseta optiseen asemaan 8 cm:n optisia levyjä. Ne voivat vahingoittaa tietokonetta. (4) Akun merkkivalo Merkkivalo ei pala: Tietokone toimii akkuvirralla. Vilkkuva keltainen: Akun varaustaso on heikko tai kriittinen, tai akussa on ilmennyt virhe. Keltainen: Akku on latautumassa. Valkoinen: Tietokone on liitetty ulkoiseen virtalähteeseen ja akku on latautunut täyteen. (5) Virtaliitin Tähän voit kytkeä verkkovirtalaitteen. (6) Vaijerilukon kiinnityspaikka Tähän voit kytkeä tietokoneen vaijerilukon (valinnainen). HUOMAUTUS: Vaijerilukon tarkoituksena on vaikeuttaa tietokoneen väärinkäyttöä ja varastamista, mutta se ei välttämättä riitä estämään niitä. 30 Luku 3 Perehtyminen tietokoneeseen

42 Vasemmalla sivulla olevat osat Kohde Kuvaus (1) Tuuletusaukko Jäähdyttää tietokoneen sisäisiä osia. HUOMAUTUS: Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. (2) Ulkoisen näytön portti Tähän voit kytkeä ulkoisen VGA-näytön tai piirtoheittimen. (3) RJ-45-liitäntä (verkkoliitäntä) Tähän voit kytkeä verkkokaapelin. (4) Mini DisplayPort Tähän voit kytkeä valinnaisen digitaalisen näyttölaitteen, kuten suorituskykyisen näytön tai projektorin. (5) HDMI-portti Tähän voit kytkeä valinnaisen video- tai äänilaitteen, esimerkiksi teräväpiirtotelevision, tai jonkin muun yhteensopivan digitaali- tai äänilaitteen. (6) esata/usb-portti Tähän voit kytkeä tehokkaita esata-laitteita, kuten ulkoisen esata-kiintolevyn, tai valinnaisen USB laitteen. (7) SuperSpeed USB -portti Tähän voit kytkeä valinnaisen USB 3.0 -laitteen ja parantaa USB-laitteiden tehokkuutta. HUOMAUTUS: SuperSpeed USB -portti on yhteensopiva myös USB 1.0- ja 2.0-laitteiden kanssa. Vasemmalla sivulla olevat osat 31

43 Kohde (8) Äänilähdön (kuulokkeiden) liitäntä / Äänitulon (mikrofonin) liitäntä Kuvaus Tästä liitännästä kuuluvat äänet, jos liität siihen valinnaiset vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, nappikuulokkeet, kuulokemikrofonin tai television äänijohdon. Tähän voit kytkeä myös valinnaisen kuulokemikrofonin. VAARA Säädä äänenvoimakkuus, ennen kuin asetat kuulokkeet, nappikuulokkeet tai kuulokemikrofonin päähäsi. Liian voimakkaaksi säädetty äänenvoimakkuus voi aiheuttaa kuulovaurioita. Lisää turvallisuusohjeita on Sähkötarkastusviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet -oppaassa. HUOMAUTUS: Kun liitäntään kytketään jokin laite, tietokoneen kaiuttimet poistetaan käytöstä. (9) Äänilähdön (kuulokkeiden) liitäntä Tästä liitännästä kuuluvat äänet, jos liität siihen valinnaiset virtalähteen sisältävät stereokaiuttimet, kuulokkeet, nappikuulokkeet, kuulokemikrofonin tai television äänijohdon. VAARA Säädä äänenvoimakkuus, ennen kuin asetat kuulokkeet, nappikuulokkeet tai kuulokemikrofonin päähäsi. Liian voimakkaaksi säädetty äänenvoimakkuus voi aiheuttaa kuulovaurioita. Lisää turvallisuusohjeita on Sähkötarkastusviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet -oppaassa. HUOMAUTUS: Kun liitäntään kytketään jokin laite, tietokoneen kaiuttimet poistetaan käytöstä. 32 Luku 3 Perehtyminen tietokoneeseen

44 Näyttö Osa Kuvaus (1) WLAN-antennit (2)* Muodosta yhteys langattomiin lähiverkkoihin (WLAN) langattomien signaalien lähettämistä ja vastaanottamista varten. (2) Infrapunalähettimet* Synkronoi 3D-lasit langattomasti tietokoneen näytön kanssa. (3) Sisäiset mikrofonit (2) Tallentavat ääntä. (4) Verkkokameran merkkivalo Merkkivalo palaa: Verkkokamera on käytössä. (5) Verkkokamera Tallentaa videokuvaa ja ottaa stillkuvia. Voit käyttää verkkokameraa valitsemalla Käynnistä > Kaikki ohjelmat > HP > HP MediaSmart > HP MediaSmart Webcam. (6) Sisäinen näytön kytkin Sammuttaa näytön ja siirtää laitteen lepotilaan, kun näyttö suljetaan tietokoneen virran ollessa kytkettynä. HUOMAUTUS: ulkopuolelle. Sisäinen näytön kytkin ei näy tietokoneen *Antennit ja infrapunalähettimet eivät näy tietokoneen ulkopuolelle. Jotta signaalitaso olisi paras mahdollinen, varmista, että antennien ja infrapunalähettimien välittömässä läheisyydessä ei ole esteitä. Langattomia laitteita koskevat säädökset löydät Sähköviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet -oppaan omaa maatasi tai aluettasi koskevasta osasta. Nämä ilmoitukset ovat Ohjeessa ja tuessa. Näyttö 33

45 Pohjassa olevat osat Kohde Kuvaus (1) Bassokaiutin Sisältää bassokaiutinelementin. (2) Akkupaikka Paikka akkua varten. HUOMAUTUS: valmiiksi. Akku on asennettu tehtaalla akkupaikkaan (3) Tuuletusaukot (7) Jäähdyttävät tietokoneen sisäisiä osia. (4) Kiintolevypaikka Paikka kiintolevyä varten. HUOMAUTUS: Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia tietokoneen ylikuumenemisen välttämiseksi. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua laitteen käytön aikana. Tämä on täysin normaalia. (5) Muistimoduulipaikka Paikka muistimoduuleita varten. (6) Akun vapautussalpa Vapauttaa akun akkupaikasta. 34 Luku 3 Perehtyminen tietokoneeseen

46 4 Verkkoyhteydet Tämä luku muodostuu seuraavista osista: Internet-palveluntarjoajan (ISP) käyttäminen Yhteyden muodostaminen langattomaan verkkoon HUOMAUTUS: mukaan. Internet-laitteiston ja -ohjelmiston ominaisuudet vaihtelevat tietokonemallin ja maan Tietokoneessa on kaksi Internet-yhteyden tyyppiä: Langaton Voit luoda mobiilin Internet-yhteyden langattoman yhteyden avulla. Katso Yhteyden muodostaminen olemassa olevaan WLAN-verkkoon sivulla 37 tai Uuden WLAN-verkon määrittäminen sivulla 38. Kiinteä Voit käyttää Internetiä muodostamalla yhteyden kiinteään verkkoon. Lisätietoja yhteyden muodostamisesta kiinteään verkkoon on HP:n kannettavan tietokoneen viiteoppaassa. 35

47 Internet-palveluntarjoajan (ISP) käyttäminen Ennen Internet-yhteyden muodostamista sinulla on oltava ISP-tili. Tilaa Internet-palvelu tai osta modeemi paikalliselta Internet-palveluntarjoajalta. Internet-palveluntarjoaja auttaa modeemin käyttöönotossa, asentaa verkkokaapelin langattoman tietokoneen ja modeemin välille sekä tarkistaa Internet-palvelun toimivuuden. HUOMAUTUS: Saat Internet-palveluntarjoajaltasi käyttäjätunnuksen ja salasanan, joiden avulla voit käyttää Internetiä. Laita nämä tiedot muistiin ja säilytä niitä turvallisessa paikassa. Seuraavat toiminnot auttavat sinua avaamaan uuden Internet-tilin tai määrittämään tietokoneen asetukset olemassa olevaa tiliä vastaaviksi: Internet Services & Offers (Internet-palvelut ja tarjoukset, saatavana tietyissä maissa) Tämä apuohjelma helpottaa uuden Internet-tilin luomista ja tietokoneen asetusten määrittämistä olemassa olevaa tiliä vastaaviksi. Voit käyttää tätä apuohjelmaa valitsemalla Käynnistä > Kaikki ohjelmat > Online Services (Online-palvelut) > Get Online (Käytä Internetiä). Internet-palveluntarjoajan toimittamat kuvakkeet (saatavana tietyissä maissa) Nämä kuvakkeet voivat näkyä yksittäin Windowsin työpöydällä tai ryhmiteltynä työpöydällä olevaan Online Services -kansioon. Jos haluat määrittää uuden Internet-tilin tai määrittää tietokoneen asetukset olemassa olevaa tiliä vastaaviksi, kaksoisnapsauta kuvaketta ja noudata sitten näyttöön tulevia ohjeita. Windows Connect to the Internet Wizard (Windowsin ohjattu Internet-yhteyden muodostaminen) Voit käyttää Windows Connect to the Internet Wizard (Windowsin ohjattu Internet-yhteyden muodostaminen) -toimintoa Internet-yhteyden muodostamiseen seuraavissa tilanteissa: sinulla on jo tili Internet-palveluntarjoajan kanssa sinulla ei ole Internet-tiliä ja haluat valita Internet-palveluntarjoajan ohjatun toiminnon luettelosta (Internet-palveluntarjoajien luettelo ei ole käytettävissä kaikilla alueilla.) olet valinnut muun kuin luettelossa olevan Internet-palveluntarjoajan ja Internetpalveluntarjoaja on antanut sinulle tarvittavat tiedot, kuten IP-osoitteen, sekä POP3- ja SMTP-asetukset. Jos haluat käynnistää Windows Connect to the Internet Wizard (Windowsin ohjattu Internetyhteyden muodostaminen) -toiminnon ja avata sen ohjeet, valitse Käynnistä > Ohje ja tuki ja kirjoita Haku-ruutuun Connect to the Internet wizard (Ohjattu Internet-yhteyden muodostaminen). HUOMAUTUS: Jos ohjattu toiminto pyytää ottamaan Windowsin palomuurin käyttöön tai poistamaan sen käytöstä, valitse palomuurin ottaminen käyttöön. Yhteyden muodostaminen langattomaan verkkoon Langattoman tekniikan avulla tietoa voidaan siirtää johtojen sijasta radioaaltojen kautta. Tietokoneessasi voi olla yksi tai useampia seuraavista langattomista laitteista: langaton lähiverkkolaite (WLAN-laite) HP Mobile Broadband -moduuli, langaton suuralueverkkolaite (WWAN-laite) Bluetooth -laite. 36 Luku 4 Verkkoyhteydet

48 Lisätietoja langattomasta tekniikasta ja yhteyden muodostamisesta langattomaan verkkoon on HP:n kannettavan tietokoneen viiteoppaassa sekä Ohjeen ja tuen artikkeleissa ja sivustolinkeissä. Yhteyden muodostaminen olemassa olevaan WLAN-verkkoon 1. Käynnistä tietokone. 2. Varmista, että WLAN-laitteen virta on kytkettynä. 3. Napsauta tehtäväpalkin oikeassa reunassa olevalla ilmaisinalueella olevaa verkon kuvaketta. 4. Valitse verkko, johon haluat muodostaa yhteyden. 5. Valitse Yhdistä. 6. Anna tarvittaessa suojausavain. Yhteyden muodostaminen langattomaan verkkoon 37

49 Uuden WLAN-verkon määrittäminen Tarvittavat laitteet: laajakaistamodeemi (DSL- tai kaapelimodeemi) (1) ja nopea Internet-palvelu, joka on hankittu Internet-palveluntarjoajalta langaton reititin (hankittava erikseen) (2) langaton tietokone (3). HUOMAUTUS: Joissakin modeemeissa on sisäänrakennettu langaton reititin. Tarkista Internetpalveluntarjoajaltasi käyttämäsi modeemin tyyppi. Kuvassa on esimerkki valmiista WLAN-verkosta, josta on muodostettu Internet-yhteys. Kun laajennat verkkoa, voit liittää siihen muita langattomia ja kiinteitä yhteyksiä käyttäviä tietokoneita, joista voidaan muodostaa Internet-yhteys. 38 Luku 4 Verkkoyhteydet

50 Langattoman reitittimen asetusten määrittäminen Lisätietoa WLAN-verkon määrittämisestä saat reitittimen valmistajan tai Internet-palveluntarjoajan antamista tiedoista. Windows-käyttöjärjestelmä sisältää myös työkaluja, jotka helpottavat uuden langattoman verkon määrittämistä ensimmäisen kerran. Jos haluat määrittää verkkosi Windowsin työkalujen avulla, valitse Käynnistä > Ohjauspaneeli > Verkko ja Internet > Verkko- ja jakamiskeskus > Luo uusi yhteys tai verkko > Määritä uusi verkko. Toimi sen jälkeen näyttöön tulevien ohjeiden mukaan. HUOMAUTUS: Suosittelemme, että yhdistät uuden langattoman tietokoneen reitittimeen ensin reitittimen mukana toimitetulla verkkokaapelilla. Kun tietokoneesta on muodostettu Internet-yhteys, voit irrottaa kaapelin ja käyttää Internetiä langattoman verkon kautta. WLAN-verkon suojaaminen Kun määrität WLAN-yhteyden tai käytät nykyistä WLAN-yhteyttä, ota aina suojausominaisuudet käyttöön, jotta verkko on turvassa luvattomalta käytöltä. Lisätietoja WLAN-verkon suojaamisesta HP:n kannettavan tietokoneen viiteoppaassa. Yhteyden muodostaminen langattomaan verkkoon 39
