1 Voitelulaitteet FI / / 2012 Rasvan- ja öljynkäsittelylaitteet Letkukelat ja kelavarusteet VOITELULAITTEET Vuodonilmaisu Mäntä- ja kalvopumput TeeKay

2 Tecalemit Industrial Oy Asiakaspalvelukeskus soita fax: Tekninen tuki puh Huolto puh Hydrauliikka Pneumatiikka Voitelulaitteet Teollisuustuotteet Tiilitie 6 A Vantaa Puh. vaihde Fax Asiakaspalvelu: puh asiakaspalvelu@tecalemitindustrial.fi Sähköpostiosoitteet: etunimi.sukunimi@tecalemitindustrial.fi Y-tunnus: Pankki: Nordea

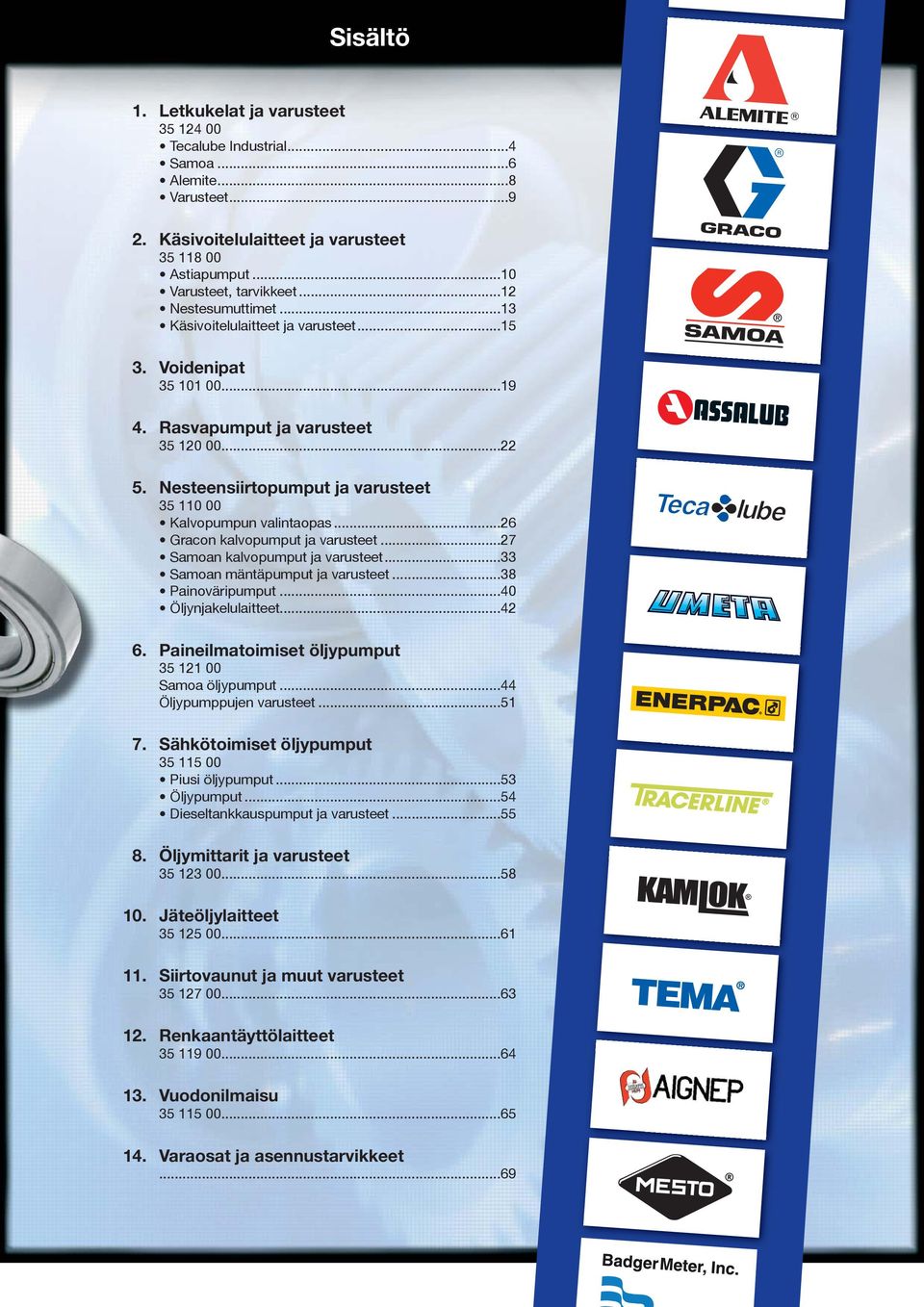

3 Sisältö 1. Letkukelat ja varusteet Tecalube Industrial...4 Samoa...6 Alemite...8 Varusteet Käsivoitelulaitteet ja varusteet Astiapumput...10 Varusteet, tarvikkeet...12 Nestesumuttimet...13 Käsivoitelulaitteet ja varusteet Voidenipat Rasvapumput ja varusteet Nesteensiirtopumput ja varusteet Kalvopumpun valintaopas...26 Gracon kalvopumput ja varusteet...27 Samoan kalvopumput ja varusteet...33 Samoan mäntäpumput ja varusteet...38 Painoväripumput...40 Öljynjakelulaitteet Paineilmatoimiset öljypumput Samoa öljypumput...44 Öljypumppujen varusteet Sähkötoimiset öljypumput Piusi öljypumput...53 Öljypumput...54 Dieseltankkauspumput ja varusteet Öljymittarit ja varusteet Jäteöljylaitteet Siirtovaunut ja muut varusteet Renkaantäyttölaitteet Vuodonilmaisu Varaosat ja asennustarvikkeet...69

4 Letkukelat ja varusteet Sarja 860 Letkukelat Teollisuuteen ja korjaamoihin! - Erittäin vahva rakenne, materiaali teräs - 4-rullainen letkunohjain on tuettu molemmin puolin kelaa neljään eri asentoon säädettävillä tukivarsilla - KUULALAAKEROITU nivel on kestävä ä ja helppo huoltaa - Kumiletku on notkea myös kylmässä - ERINOMAINEN HINTA/LAATUSUHDE! Matalapaine ilma/vesi Matalapaine pesu Korkeapaine vesi/öljy Korkeapaine rasva BR0106 Kääntyvä seinäkiinnike Tecalube srj 860 keloille L L PL M H H Liitännät 3/8 1/2 3/8 1/2 1/4 3/8 Max. paine 20 bar 20 bar 20 bar 138 bar 345 bar 276 bar Letkun sisä Ø 3/8 1/2 3/8 1/2 1/4 3/8 Letkun pituus 15 m 15 m 15 m 15 m 15 m 15 m Paino 21 kg 21 kg 21 kg 22 kg 22,5 kg 22,5 kg Liitäntäletku vesi Liitäntäletkujen pituus 1 metri, liitoskierre kuten kelan tuloliitännässä. Matalapainekeloissa kumiletku, max. lämpötila 100 C. Pesukelassa PU-letku, nivelessä Viton-tiiviste. Korkeapainekelassa M SAE 100R1 1-kudosletku, max. lämpötila 100 C. Korkeapainekeloissa H ja H SAE 100R2 kaksikudosletku, max. 100 C. Ilma/ vesi E N Liitännät 3/8. Max. paine 20 bar. Letkun sisä Ø 10 mm. Letkun pituus 10 m. Paino 14 kg. Jakeluletkun liitos R 3/8 uk, liitäntä niveleen R 3/8. Jakeluletkussa murtosuoja Kääntyvä kiinnike E N Kelalle E N Yleiskelat Ilma Blackbox Blackbox Letku PU 8 x 12 mm PU 9,5 x 13 mm PU 8 x 12 mm Jakeluletkun liitos R 1/4 uk R 1/4 uk R 1/4 uk Yhdysletku 1 m, R 1/4 uk 1 m, R 1/4 uk 0,5 m, R 1/4 uk Max. paine 16 bar 16 bar 20 bar Letkun pituus 10 m 15 m 12 m Max. virtaus 550 l/min. 650 l/min. 600 l/min. Seinäkiinnike kääntyvä kääntyvä kääntyvä Kotelo muovia muovia terästä Käyttölämpötila C C C

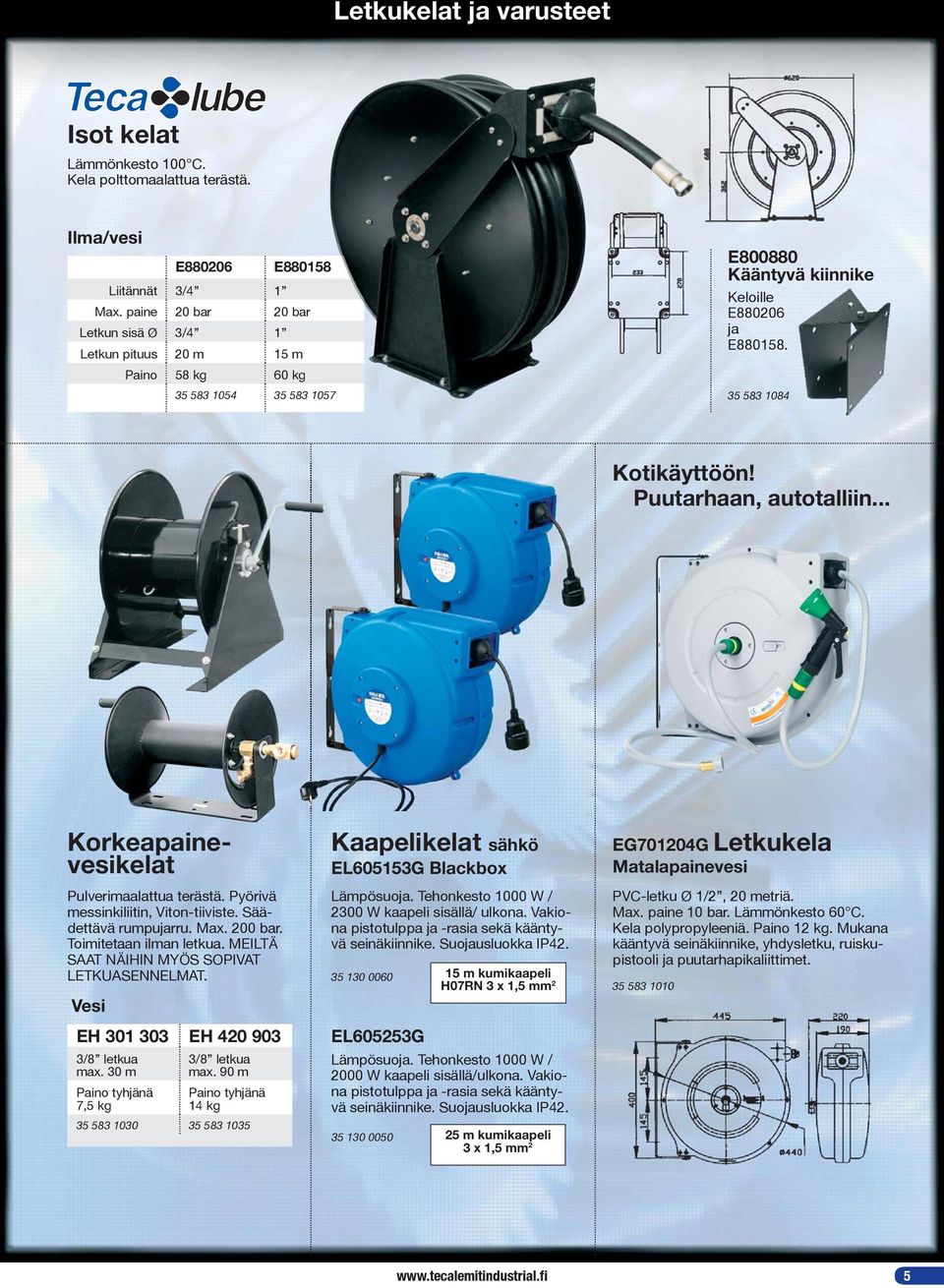

5 Letkukelat ja varusteet Isot kelat Lämmönkesto 100 C. Kela polttomaalattua terästä. Ilma/vesi E E Liitännät 3/4 1 Max. paine 20 bar 20 bar Letkun sisä Ø 3/4 1 Letkun pituus 20 m 15 m Paino 58 kg 60 kg E Kääntyvä kiinnike Keloille E ja E Kotikäyttöön! Puutarhaan, autotalliin... Korkeapainevesikelat Pulverimaalattua terästä. Pyörivä messinkiliitin, Viton-tiiviste. Säädettävä rumpujarru. Max. 200 bar. Toimitetaan ilman letkua. MEILTÄ SAAT NÄIHIN MYÖS SOPIVAT LETKUASENNELMAT. Vesi EH EH /8 letkua max. 30 m Paino tyhjänä 7,5 kg 3/8 letkua max. 90 m Paino tyhjänä 14 kg Kaapelikelat sähkö EL605153G Blackbox Lämpösuoja. Tehonkesto 1000 W / 2300 W kaapeli sisällä/ ulkona. Vakiona pistotulppa ja -rasia sekä kääntyvä seinäkiinnike. Suojausluokka IP EL605253G 15 m kumikaapeli H07RN 3 x 1,5 mm 2 Lämpösuoja. Tehonkesto 1000 W / 2000 W kaapeli sisällä/ulkona. Vakiona pistotulppa ja -rasia sekä kääntyvä seinäkiinnike. Suojausluokka IP m kumikaapeli 3 x 1,5 mm 2 EG701204G Letkukela Matalapainevesi PVC-letku Ø 1/2, 20 metriä. Max. paine 10 bar. Lämmönkesto 60 C. Kela polypropyleeniä. Paino 12 kg. Mukana kääntyvä seinäkiinnike, yhdysletku, ruiskupistooli ja puutarhapikaliittimet

6 Letkukelat ja varusteet Letkukelat SARJAT 505 ja 508 Avokela raskaaseen teollisuus- ja korjaamokäyttöön Kaikkien kelojen mukana toimitetaan 80 cm liitäntäletku Paine Letkun Ø Letkun pituus Yhdysletku Paineilma, vesi, öljy 75 bar 1/2 (12 mm) 20 m 80 cm Paineilma, vesi, öljy, diesel Paineilma, vesi, öljy, pakkasneste, diesel Paineilma, vesi, öljy, diesel Paine 28 bar 90 bar 100 bar Letkun Ø 1/2 (12 mm) 1 (25 mm) 3/4 (19 mm) Letkun pituus 30 m 20 m 25 m Yhdysletku 80 cm 80 cm 80 cm Kääntyvä seinäkiinnike SARJA 501 Keskikokoinen avokela teollisuus- ja korjaamokäyttöön Paineilma, vesi, 35 Paineilma, vesi, Rasva öljy, pakkasneste öljy, pakkasneste Paine 15 bar 75 bar 350 bar Letkun Ø 3/8 (10 mm) 1/2 (12 mm) 1/4 (6,3 mm) Letkun pituus 10 m 10 m 10 m Yhdysletku 80 cm 80 cm 80 cm Seinäkiinnike Kääntyvä seinäkiinnike

7 Letkukelat ja varusteet Samoa on espanjalainen, vuodesta 1958 toiminut, merkittävä voitelulaitevalmistaja, jonka valmistusohjelmaan ovat jo pitkään kuuluneet myös paineilma-, vesi-, rasva- ja öljykelat. SARJA 507 Koteloitu keskikokoinen kela teollisuus- ja korjaamokäyttöön Paineilma, vesi Paineilma, vesi, pakkasneste Paineilma, vesi, öljy Rasva Paine 20 bar 20 bar 100 bar 350 bar Letkun Ø 3/8 (10 mm) 3/8 (10 mm) 1/2 (12 mm) 1/4 (6,3 mm) Letkun pituus 15 m 10 m 10 m 10 m Yhdysletku 80 cm 80 cm 80 cm 80 cm Kääntyvä seinäkiinnike Seinäkiinnike SARJA 506 Korkealaatuinen yksivartinen avokela teollisuus- ja korjaamokäyttöön Saatavana myös imukelana Ks. välikkö jäteöljylaitteet Paineilma, vesi Paineilma, öljy, vesi, pakkasneste Rasva Kylmä tai kuuma (max. 150 C) vesi Tuulilasin-inpesunesteste, rasvanpoistoliuotin*, AdBlue Paine 20 bar 100 bar 350 bar 170 bar 20 bar Letkun Ø 1/2 (12 mm) Letkun pituus Yhdysletku 1/2 (12 mm) 1/4 (6,3 mm) 3/8 (10 mm) 1/2 (12 mm) 15 m 15 m 10 m 15 m 15 m 80 cm 80 cm 80 cm 80 cm 80 cm Kääntyvä seinäkiinnike Seinäkiinnike *Nivel ja akseli ruostumatonta terästä 7

8 Letkukelat ja varusteet Mammuttikelat SARJA 8110 Käyttövoima - vaihto- tai tasavirtamoottorilla; ketjuveto 1/2 ketjulla - ilmamoottori - hydrauliikkamoottori - käsikäyttö Liitännät 1 NPT sk Lämpötila-alue -20 C - 80 C Letkun sisä Ø mm Letkun ulko Ø mm Malli Letkun pituus m m m m m Letkujen ja kelan mittatiedot Paino A B C D E E F F G H 31 kg mm kg mm kg mm kg mm kg mm Meiltä myös näille sopivat letkuasennelmat! Saatavissa myös isommat sarjat 8120 ja Kysy! 8

9 Letkukelat ja varusteet Letkunpysäyttimet keloille Suihkusuutin Messinkirunko. R 1/2 sk Letkun sisä Ø Poraus 1/4 11 mm /8 14 mm /2 20 mm /4 25 mm mm Suihkusuuttimet - lämpöeristetty runko kuuman veden käyttöön - kiinteistönhuoltoon, elintarviketeollisuuteen, esisammutukseen ym. - saatavana eri letkuliitäntävaihtoehdoilla Kierrettävät suihkusuuttimet letkukaralla Pesukarhu B 1681 B 013 Suora 13 mm karalla B 016 Suora 16 mm karalla B 019 Suora 19 mm karalla Viuhkasuutin Pesukarhu V Pesukarhu C 1682 C 025 Suora 25 mm karalla D D 019 Suora Suora 13 mm karalla 19 mm karalla Suihkusuutin Pesukarhu E - suunniteltu paperiteollisuuteen l/min E-6 1 uk Kaikissa portaaton suihkun säätö pistemäisestä leveään suihkuun (paitsi V=viuhka) Suihkusuuttimet liipasinventtiilillä Pesukarhu D mm suihkuputki - kuulapikaliitin - 1/2 sk / 16 mm kara L Herkästi säätyvä, laadukas, hiljainen ja turvallinen. Puhalluspistoolit Valtava puhallusteho! Tutustu Silventohjelmaan osoitteessa Haponkestävä Lavalsuutin. Ilmansyöttö kahvan alaosasta tai kahvan päältä. Alhainen äänitaso puhallustehosta tinkimättä. Ilmaliitäntä 1/4 sk A-500 Kokoalumiininen puhallustyökalu jossa turvallinen tehosuutin. Puhallusteho on valtava: yli 5-kertainen tavalliseen puhalluspistooliin verrattuna! Ilmaliitäntä 3/8 sk. Suutinputki 500 mm. 757-L Vankkatekoinen pistooli haponkestävällä suuttimella, jonka puhallusteho on 7 kertaa voimakkaampi kuin vakiopistoolissa LF Super Bazooka Silvent 4000-sarja edustaa täysin uutta sukupolvea puhallustekniikassa. Puhalluslaitteessa on haponkestävä erikoissuutin ja kuolleen miehen kytkin. Puhallusvoima on säädettävissä aina 100N asti! Teemme myös mm. hydrauliikka-, paineilma- ja painepesurien letkuasennelmia. KYSY! 9

10 Astiapumput teleskooppi imuputki mm - runko polypropyleeniä - tiivisteet EPDM - yleismallinen astiamutteri - tuotto 0,3 l/veto - soveltuu emäksisille pesunesteille - ei sovellu öljypitoisille tuotteille l astioille imuputki 1000 mm - runko polyetyleeniä - letku 0,9 m - yleismallinen astiamutteri Vipuvarsipumppu Lappopumppu Vetopumppu 200 l astioille imuputki 1000 mm - nylonpäällysteinen mäntä teflontiivisteillä - liuottimille - 2 liitäntä Rotaatiopumput 20, 50 ja 200 l astioille kemikaaleille ja vesipohjaisille pesuliuoksille, myös AdBlue-liuokselle - tuotto 0,5 l/kierros - 3-osainen imuputki - sisältää R 2 astiamutterin l astioille RP-24 - petrolipohjaisille öljyille - tuotto n. 1/4 l/kierros - sisältää R 2 astiamutterin - tiivisteet Buna-N (nitriilikumia) Vetopumppu haponkestävää terästä 205 l astioille 5807 Haponkestävästä teräksestä (AISI 316) valmistettu vetopumppu teflontiivistein. - R 2 astiamutteri - aggressiivisille kemikaaleille, liuottimille, rasvanpoistoaineille ym. - imuputki 840 mm Kaksitoiminen valurautapumppu 200/220 l astioille siivet pronssia - vedelle, dieselille, vesipohjaisille ja/tai ei-syövyttäville liuottimille, öljytuotteille ym. - tuotto 25 l/min - imu- ja poistoaukko 3/4 - toimitetaan täytettynä diesel- tai moottoriöljyllä

11 Astiapumput Vipuvarsiastiapumppu Vipuvarsiastiapumppu l astioille / 45 Q - Viton-tiivisteet - Liuottimille, öljylle, pakkasnesteelle ym. - tuotto 0,45 l/isku - teleskooppinen imuputki mm - pumpussa BSP 2 ja M 64 x 4 -kierteet pumpun kiinnitystä varten l astioille / 45HV Järeä vipuvarsipumppu vaihteisto-, moottorija hydrauliikkaöljyjen siirtoon. - vipuvarsi säädettävissä neljään eri asentoon parhaan tehon ja paineen saavuttamiseksi - tuotto 100, 150, 200 tai 250 cm 3 / isku, riippuen vipuvarren asennosta - teräksinen teleskooppi-imuputki Lisävaruste: Kumiletku venttiilillä ja suuttimella - pituus 1,5 m Vipuvarsiastiapumppu l astioille / 48 Pumpussa on lappopumpputoiminto sekä vipuvarsitoiminto, jolla lappo käynnistetään. - Buna-N -tiivisteet (nitriilikumia) - pakkasnesteelle, alkoholeille ym. - tuotto jopa 8 l/min. - pumpun runko terästä/alumiinia - mäntä terästä - liitäntäkierre R 2 - läpinäkyvä 1,5 m letku Vipuvarsiastiapumppu Muoviastioihin varastoiduille hapoille, vesiliukoisille kemikaaleille ja epäorgaanisille hapoille. - pumpun materiaali polypropyleeni - Viton-tiivisteet - teleskooppinen imuputki kiristysmuttereilla - liitäntäkierre 2, pumppu lukittavissa haluttuun suuntaan - tuotto 500 cm 3 /isku

12 Varusteet/tarvikkeet Astiahana R 3/4 Itsestään sulkeutuva, jousikuormitteinen - R 3/4 uk - mm. pakkasnesteille Muovinen astiahana R 3/4 Kierrettävä, liitäntä R 3/ Astiahana R 2 Itsestään sulkeutuva, jousikuormitteinen - R 2 uk - öljyille Umeta tippakannu - pumppu messinkiä - säiliö 0,5 l - taipuisalla nokalla 6660 Korjaamosuppilo x 190 mm - suodatin + jäykkä putki 6543 Suppilo - Ø 230 mm - suodatin + taipuisa putki 6513 Sivusiirtosuppilo 160 mm Kahvalla ja messinkisihdillä Valutusallas kaatonokalla - tilavuus 14 ltr Öljykannut - valkoista muovia - asteikko litran välein ltr ltr ltr Kierretulkit Kätevä apuväline millikierteiden tunnistamiseen Kätevä apuväline R-kierteiden (whitworth) tunnistamiseen

13 Nestesumuttimet 3110 P Hand Sprayer - säiliö 0,6 l - paino 86 g - säiliö muovia - pesu- ja liuotinaineille 3132 PK Universal - säiliö 1,0 l - 3 bar - paino 365 g - säiliö muovia - tiivisteet FPM (Viton ) - pesu- ja liuotinaineille 3132 BC Cleaner - säiliö 1,5 l - paino 410 g - säiliö muovia - tiivisteet EPDM PP Cleaner - säiliö 1,5 l - paino 410 g - säiliö muovia - tiivisteet FPM (Viton ) - pesu- ja liuotinaineille 3131 P Flexi Plus - säiliö 1,5 l - 3 bar - paino 480 g - säiliö muovia - tiivisteet FPM (Viton ) - pesu- ja liuotinaineille 3237 P Primer - säiliö 5,0 l - 3 bar - paino 1,4 kg - säiliö muovia - tiivisteet FPM (Viton ) - pesu- ja liuotinaineille P Primer - säiliö 8,0 l - 3 bar - paino 3 kg - säiliö muovia - tiivisteet FPM (Viton ) - pesu- ja liuotinaineille 3275 PP Cleaner - säiliö 5,0 l - 3 bar - paino 2,8 kg - säiliö muovia - tiivisteet FPM (Viton ) - pesu- ja liuotinaineille 3270 PP Cleaner - säiliö 10,0 l - 3 bar - paino 3,25 kg - säiliö muovia - tiivisteet FPM (Viton ) - pesu- ja liuotinaineille

14 Nestesumuttimet 3595 P Inox Plus - säiliö 6,0 l - 6 bar - paino 4,5 kg - säiliö RST - tiivisteet FPM (Viton ) - pesu- ja liuotinaineille 3615 P Inox Plus - säiliö 10,0 l - 6 bar - paino 5,5 kg - säiliö RST - tiivisteet FPM (Viton ) - pesu- ja liuotinaineille 3615 X Inox Extreme - säiliö 10,0 l - 6 bar - paino 6,1 kg - säiliö RST/muovi - tiivisteet FPM (Viton ) - pesu- ja liuotinaineille P Ferrox Plus - säiliö 6,0 l - 6 bar - paino 5,0 kg - säiliö terästä, polyesteripinnoitus - tiivisteet FPM (Viton ) - esim. muottiöljyille ja rakennuskemikaaleille 3253 P Saugfix - säiliö 4,0 l - 0,7 bar alipaine - paino 1,4 kg - säiliö muovia - erilaisten nesteiden (myös öljyn) imemiseen Teleskooppiputki cm messinki 3701G Teleskooppiputki cm lasikuitu 6304N Liuotinainepistooli R1/ NA Paineilmaliitäntä Inox & Ferrox 6222NA Täyttöventtiili Inox & Ferrox Kärrysarja Sopii Inox & Ferroxnestesumuttimiin 14

15 Käsivoitelulaitteet ja varusteet - liitäntäkierre R 1/8 - tuotto n. 2 g/isku - maksimipaine 600 bar - varustettu kahdella O-renkaalla Vipuvarsipuristimet Alemite 500 Puristimella voidaan annostella pieniäkin määriä mm. - rasvantäyttönippa Ø 12,5 rasvaa. - jäykällä putkella ja kaulanippasuuttimella Painekammio täyttyy kuulaventtiilin ansiosta, kun - liitäntäkierre NPT 1/8. vipuvartta vedetään. - tuotto n. 1,3 g / isku g rasvapanoksille tai irtorasvalle (ei vaadi männän - maksimipaine 690 bar. - ilmanpoistoventtiili. kääntämistä) - säiliö 500 cm Erinomainen hinta/laatusuhde g rasvapanoksille tai irtorasvalle (ei vaadi männän kääntämistä) - säiliö 500 cm 3 - rasvantäyttönippa Ø 12,5 mm mm letkulla ja kaulanippasuuttimella Umeta 75/PK ZINK Edullinen peruspuristin jäykällä putkella g rasvapanoksille tai irtorasvalle - säiliö 500 cm 3 - rasvantäyttönippa Ø 9 mm Samoa 12SG/11 - jäykkä putki ja kaulanippasuutin - liitäntäkierre R 1/8 - tuotto n. 1,2 g/isku - maksimipaine 600 bar Samoa 15 HD Ammattikäyttöön. Puristimella voidaan annostella pieniäkin määriä rasvaa. Painekammio täyttyy kuulaventtiilin ansiosta, kun vipuvartta vedetään g rasvapanok sille tai irtorasvalle - säiliö 500 cm 3 - rasvantäyttönippa Ø 9 mm - 30 cm letkulla ja kaulanippasuuttimella - liitäntäkierre R 1/8 - tuotto n. 1,2 g/isku - ilmanpoistoventtiili - maksimipaine 600 bar Alemite 555-E - Puristimessa on kaksiasentoinen vipuvarsi. Vipusuhdetta voidaan säätää joko korkealle paineelle tai tuotolle (0,5 g 517 bar tai 1 g 330 bar) g rasvapanoksille tai irtorasvalle - säiliö 500 cm 3 - rasvantäyttönippa Ø 12,5 mm - joustavalla letkulla ja kaulanippasuuttimella - liitäntäkierre NPT 1/8 - maksimipaine 517 bar Yhdenkäden vipuvarsipuristimett Alemite F104 - yhdenkäden minipuristin - suutinputki voidaan asentaa joko panoksen suuntaisesti tai 90 kulmaan siihen nähden - 85 g rasvapanoksille tai irtorasvalle - säiliö 114 g - jäykällä putkella ja kaulanippasuuttimella - liitäntäkierre NPT 1/8 - maksimipaine 200 bar B408 Rasvapanospakkaus Alemite F104 minirasvapuristimeen - sisältö 3 kpl 85 g rasvapanoksia - litiumvaseliini yleiskäyttöön Samoa 62 SG g rasvapanoksille tai irtorasvalle - säiliö 500 cm 3 - rasvantäyttönippa Ø 9 mm - jäykällä putkella ja kaulanippasuuttimella - liitäntäkierre R 1/8 - tuotto n. 1,1 g/isku - maksimipaine 250 bar

16 Käsivoitelulaitteet ja varusteet Muut puristimet Samoa 18-SG/ g rasvapanoksille tai irtorasvalle - säiliö 1000 cm 3 - rasvantäyttönippa Ø 9 mm - jäykällä putkella ja kaulanippasuuttimella - liitäntäkierre R 1/8 - tuotto n. 1,1 g/isku - maksimipaine 250 bar Umeta 75/PKM varustettu bar painemittarilla ja paineenpoistoventtiilillä g rasvapanoksille tai irtorasvalle - säiliö 500 cm 3 - liitäntäkierre R 1/8 - tuotto n. 2 g/isku - maksimipaine 690 bar - toimitetaan ilman suutinputkea Alemite 4015-A4 - korkeatuottoinen vipuvarsipuristin g rasvapanoksille tai irtorasvalle - säiliö 500 cm 3 - jäykällä putkella ja kaulanippasuuttimella - liitäntäkierre NPT 1/8 - rasvantäyttönippa Ø 12,5 mm - tuotto n. 4 g/isku - maksimipaine 140 bar Alemite varustettu painemittarilla, letkulla ja suuttimella - sopii myös vaikeisiin olosuhteisiin - irtorasvalle - säiliö 350 cm 3 - liitäntäkierre 1/4 NPTF - maksimipaine 1000 bar - tuotto n. 1,2 g/isku Samoa 20 A - painettava rasvapuristin - säiliö 130 cm 3 - max. paine 200 bar - toimitetaan suppiloja koverosuuttimella - suuttimen kierre R 1/ F60/NA - painettava rasvapuristin - säiliö 60 cm 3 - kokonaispituus 170 mm - tuotto 0,7 cm 3 / painallus ruuvattava rasvapuristin - säiliö 150 cm 3 - pituus 210 mm - max paine 70 bar - suutinputken liitäntä R 1/8 - toimitetaan ilman suutinputkea Öljypuristimet Umeta 73 PKO - valumaton vipuvarsipuristin öljyille - säiliö 300 cm 3 - varust. suutinputki nelileukaisella suuttimella - suutinputken pituus 140 mm Umeta 43/S - muovinen painettava öljypuristin - säiliö 110 cm 3 - pituus 270 mm - kärkisuuttimella

17 Käsivoitelulaitteet ja varusteet Paineilmatoiminen rasvapuristin Samoa 76 PI g rasvapanoksille tai irtorasvalle - painesuhde 60:1 - käyttöpaine bar - tuotto 1 cm 3 / liipaisimen painallus - ilmaliitäntä R 1/4 sk - jäykällä putkella ja kaulanippasuuttimella Akkukäyttöiset rasvapuristimet 12 V Alemite 575-D1 - kahdella akulla V - max. paine 450 bar - vapaa tuotto 160 g / min - rasvaletkun pituus 900 mm - pikalaturi (1h ) Alemite 575-C1 - yhdellä akulla max. paine 690 bar - vapaa tuotto 160 g / min - rasvaletkun pituus 900 mm - pikalaturi (1h ) Alemite 585-D1 - kahdella akulla Mukana tukeva laukku 18 V Alemite 595-C - yhdellä akulla max. paine 550 bar - vapaa tuotto 170 g / min - rasvaletkun pituus 900 mm, varustettu valolla - pikalaturi lithium-ion -akuille (1h ) - kaksinkertainen käyttöaika perinteisiin akkuihin nähden sekä kolminkertainen latauskertojen kesto Alemite 595-D - kahdella akulla Akkupuristimien lisävarusteet Autolaturit C1- ja D1-mallit V V V Vara-akut C- ja D-mallit V 1500 mah ,4 V 1700 mah V 3000 mah Olkahihna C1- ja D1-mallit, laturin vastake pyöreä V ja 14.4 V C1- ja D1-mallit, sähkökoskettimet päässä V V Varaletku 575/585/ Pehmeä laukku A Digitaalinen rasvamittari - kaikkiin malleihin - grammanäytöllä - Liitännät 1/8 NPT sk Sovitin Välttämätön Alemite akkupuristimen yhteydessä

18 Käsivoitelulaitteet ja varusteet Suutinputki rasvapuristimeen - R 1/8 uk - nelileukasuuttimella Voidepuristimen pidike - ohjaamoon tai vaikka moottorikopan sisäpuolelle - rasva säilyy juoksevana eikä prässi pyöri jaloissa Käsipuristimien kumiletkut ammattikäyttöön - letkun sisä Ø 3/16 - kartiokierre 1/ mm kierre R 1/8 uk x R 1/8 uk, pituus 300 mm mm kierre R 1/8 uk x R 1/8 uk, pituus 450 mm Alemiteen 300 mm kierre NPT 1/8 uk x NPT 1/8 uk, pituus 300 mm Alemiteen 450 mm kierre NPT 1/8 uk x NPT 1/8 uk, pituus 450 mm Kaulanippasuuttimet Samoa BH-101 Samoa BH-102 Samoa BH-103 Samoa BH-104 Samoa BH-105 Alemite B Hallbauer 120/RN Umeta 516/G Alemite B-6509-E Kääntyvä suutin Leuat Halkaisija 15 mm 15 mm 15 mm 15 mm 18 mm 14 mm 15 mm 15 mm 14 mm Pituus 37 mm 38 mm 38 mm 38 mm 43 mm 37 mm 37 mm 36 mm Kumitiiviste o o o o o - o o o Kuula - o o - - o Kierre R 1/8 R 1/8 R1/8 R 1/8 R 1/8 NPT 1/8 R 1/8 R 1/8 NPT 1/ Kääntyy 360, 8-as. lukitus Tasonippasuuttimet Muut suuttimet 200/XS 200/K Umeta 121 R Nippa DIN 3404 Tason kork. Tason Ø BP 100 BP 101 H4063 Samoa BP 100 Samoa BP 101 Samoa H mm 2,5 mm 2,5 mm 2,5 mm 16 mm 16 mm 22 mm 16 mm Kierre R 1/8 R 1/8 R 1/8 R 1/ Umeta 518/B Bajonettisuutin Ø 15 mm. Pituus 37 mm. Kumitiiviste. Kuula. Kierre R 1/8 BT101/1 Samoa BT101/1 Kärkisuutin Koveronipoille (DIN 3405). Kierre R 1/8. Samoa BZ101/1 Suppilosuutin Pallonipoille (DIN 3402). Kierre R 1/8. Umeta 200/K Kardaanisuutin Kiinnitys pikaliittimellä (max. Ø 15 mm suuttimeen) Umeta 200/XS Kärkisuutin Kiinnitys pikaliittimellä (max. Ø 15 mm suuttimeen) B Alemite B Injektiosuutin Kiinnitys pikaliittimellä (max. Ø 15 mm suuttimeen). Pituus 40 mm. Ø 1,7 mm Rasvapuristimen täyttöliittimet täyttönippa 12,5 mm - rasvapuristimeen - Ø 12,5 mm - kierre R 1/8 uk täyttönippa 9 mm - rasvapuristimeen - Ø 9 mm - kierre R 1/8 uk täyttösuutin 12,5 mm - rasvantäyttöpumppuun - Ø 12,5 mm - kierre R 1/4 uk täyttösuutin 9 mm - rasvantäyttöpumppuun - Ø 9 mm - kierre R 1/4 uk 18

19 Voidenipat Voidenipat Teräskaulanipat H1 0 DIN Kaulanippa H1 M6 x 0,75 mm Kaulanippa H1 M5 x 0,80 mm Lyhyt kaulanippa H1 M6 x 1 mm Kaulanippa H1 M6 x 1 mm Kaulanippa H1 M12 x 1,5 mm Kaulanippa H1 M8 x 1 mm Kaulanippa H1 M12 x 1 mm Kaulanippa H1 M8 x 1,25 mm Kaulanippa H1 PTF1/ Kaulanippa 509-F H1 R1/ Kaulanippa 509-FL H1 R1/8 pitkäkierre Kaulanippa H1 W3/8" Kaulanippa H1 W3/8"-20 BSF JG Kaulanippa H1 R1/ Kaulanippa H1 R1/4 pitkäkierre Kaulanippa H1 R1/8-27 NPT pitkäkierre Kaulanippa 513-K H1 SAE1/ Kaulanippa H1 R3/ Kaulanippa 520-F R1/ Kaulanippa H1 M10 x 1 mm Pitkä kaulanippa H1 M6 x 1 mm pitkäkierre Kaulanippa H1 M6 x 1 29 mm Kaulanippa H1 M10 x 1,25 mm Kaulanippa H1 M10 x 1,5 mm Kaulanippa H1 M6 x 1 mm, pituus 41 mm Kaulanippa H1 SAE1/4 pituus 29 mm Rst-kaulanipat H1 0 DIN Kaulanippa 504/ H1 M6 x 1 mm Kaulanippa 505/ H1 M8 x 1 mm Kaulanippa 507/ H1 M8 x 1,25 mm Kaulanippa 509/ H1 PTF1/ Kaulanippa 509-F/ H1 R1/ Kaulanippa 512/ H1 R1/ Kaulanippa 580/ H1 M10 x 1 mm Kaulanippa H1 M10 x 1,5 mm Haponkestävät kaulanipat H1 0 DIN Kaulanippa 504/ H1 M6 x 1 mm Kaulanippa 509-F/ H1 R1/ Kaulanippa 512/ H1 R1/ Kaulanippa 580/ H1 M10 x 1 mm Teräskaulanipat H2 45 DIN Kaulanippa 505-B H2 M8 x 1 mm pyöreä runko Kaulanippa 514-B H2 M8 x 1,25 mm Kaulanippa H2 PTF1/ Kaulanippa 519-F H2 R1/ Kaulanippa 519-F/ H2 R1/ Kaulanippa H2 R1/ Kaulanippa 547-K H2 UNF1/ Kaulanippa H2 M6 x 1 mm Kaulanippa H2 M6 x 0,75 mm Kaulanippa H2 M10 x 1 mm 19

20 Voidenipat Rst-kaulanipat H2 45 DIN Kaulanippa 529/ H2 R1/ Kaulanippa H2 R 1/8" BSP Kaulanippa 584/ H2 M10 x 1 mm Teräskaulanipat H3 90 DIN Kaulanippa H3 M12 x 1,5 mm Kaulanippa H3 M8 x 1,25 mm Kaulanippa 514-BH H3 M8 x 1,25 mm Kaulanippa H3 M6 x 0,75 mm Kaulanippa H3 UNF1/ Kaulanippa H3 PTF1/ Kaulanippa 535-F H3 R1/ Kaulanippa H3 R1/ Kaulanippa H3 M6 x 1 mm Kaulanippa H3 M8 x 1 mm Kaulanippa H3 M10 x 1 mm Kaulanippa H3 M10 x 1 mm Kaulanippa H3 M12,5 x 1,5 mm Rst-kaulanipat H3 90 DIN Kaulanippa BH/2346 M8 x 1,25 mm Kaulanippa H3 PTF1/8 rst-nippa Kaulanippa H3 PTF1/ Kaulanippa 535-F/ H3 R1/ Kaulanippa H3 R 1/ Kaulanippa 583/ H3 M10 x 1 mm Nippajatkeet Nippajatke /8 x 1/8 x 25 mm Nippajatke /8 x 1/8 x 38 mm Nippajatke /8 x 1/8 x 52 mm Kaulanipansuoja Kaulanipansuoja punainen, muovinen Bajonettinipat Bajonettinippa R1/ Bajonettinippa R1/ Bajonettinippa R1/ Bajonettinippa R1/8 Lyöntikaulanipat Lyöntikaulanippa H1a 6 mm Lyöntikaulanippa H1a 8 mm Koveronipat DIN Koveronippa D1 M 6 x 1,0 mm Koveronippa D1 R1/ Koveronippa D1 M8 x 1 mm Koveronippa D1 R1/ Koveronippa M10 x 1 mm 20

21 Voidenipat Lyöntikoveronipat DIN Lyöntikoveronippa D1a 5 mm Lyöntikoveronippa D1a 5 mm Lyöntikoveronippa 120/ D1a 6 mm Lyöntikoveronippa 120/ D1a 8 mm Terästasonipat Ø 16 MM din Tasonippa T1/B R1/ Tasonippa T1/B R1/ Tasonippa M1 M6 x 1 mm Tasonippa M1 M8 x 1 mm Tasonippa M1 M8 x 1,25 mm Tasonippa M1 M10 x 1 mm Tasonippa M1 R1/ Tasonippa M1 R1/ Tasonippa M1 R1/ Tasonippa M1 M12 x 1,5 mm Tasonippa M1 M12 x 1,75 mm Tasonippa M1 R3/ Tasonippa A-1186 NPT 1/4 Alemite Tasonippa A-1188 NPT 3/8 Alemite Tasonippa R1/8 2,5 mm Rst-tasonipat Ø 16 mm DIN Tasonippa 208/ T1/B R1/8, 6-kanta Tasonippa 211/ T1/B R1/4, 6-kanta Tasonippa M1 M6 x 1 mm Tasonippa M1 R 1/ Tasonippa M1 M10 x 1 mm Haponkestävät tasonipat Ø 16 mm DIN Tasonippa 208/ T1/B R1/ Tasonippa M-1184 PTF1/8 Monell Alemite, 6-kanta Tasonippa M1 R1/4 HK Terästasonipat Ø 22 mm DIN Tasonippa M22 R1/ Tasonippa M22 M16 x 1,5 mm Tasonippa NPT1/4 Alemite Nippalajitelmat NL-9 Nippalajitelma NL-18 Nippalajitelma Ylipaineventtiilit Ylipaineventtiili PTF1/8 0,25-1 psi, (0, ,069 bar) Ylipaineventtiili PTF1/ Ylipaineventtiili M10 x 1 mm Ylipaineventtiili R1/8 Nippatyökalu Nippatyökalu B /8"NPTF Alemite 21

22 Rasvapumput ja varusteet Siirrettävät rasvapumput varusteineen ENG 20/ kg astioille 50 kg astioille 180 kg astioille ENG 20/450 painesuhde 55:1 ENG 50/725 painesuhde 55: painesuhde 60:1 Varusteet: rasvapumppu Samoa astiavaunu 20 kg astialle astiakansi Ø mm kantokahva 6 m x 1/4 rasvaletkua z-nivel rasvapistooli Samoa PG-77 paineilmapikaliittimet PumpMaster Tilaa saattokansi erikseen Varusteet: rasvapumppu Samoa astiavaunu 50 kg astialle astiakansi Ø mm 6 m x 1/4 rasvaletkua z-nivel rasvapistooli Samoa PG-77 paineilmapikaliittimet tarvittavat vähennysnipat Tilaa saattokansi erikseen voi käyttää myös kannettavana, ilman kärryä Varusteet: rasvapumppu Samoa astiavaunu 200 kg astialle astiakansi Ø mm 6 m x 1/4 rasvaletkua z-nivel rasvapistooli Samoa PG-77 paineilmapikaliittimet tarvittavat vähennysnipat Sisältää saattokannen 20 kg astioille 50 kg astioille :1 50:1 rasvapumppu astiavaunu astiakansi Ø mm saattokansi Ø mm rasvaletku 4 m x 1/4 rasvapistooli z-nivel Saattokansi vakiona rasvapumppu astiavaunu astiakansi Ø mm saattokansi Ø mm rasvaletku 4 m x 1/4 rasvapistooli z-nivel Saattokansi vakiona 22

23 Rasvapumput ja varusteet Rasvapumput PumpMaster 3+3 sis. astiamutterin 20 kg astioille 50 kg astioille 180 kg astioille Tyyppi PumpMaster 3+3 PumpMaster 3+3 PumpMaster 3+3 Painesuhde 60:1 60:1 60:1 Imuputki Ø 30 x 516 mm Ø 30 x 730 mm Ø 30 x 925 mm Maksimituotto 1,2 kg/min 1,2 kg/min 1,2 kg/min Männän Ø x iskun pit. 75 x 75 mm 75 x 75 mm 75 x 75 mm Käyttöpaine 3-10 bar 3-10 bar 3-10 bar Ilmaliitäntä R 3/8 sk R 3/8 sk R 3/8 sk Rasvaliitäntä R 3/8 sk R 3/8 sk R 3/8 sk ei sis. astiamutteria 20 kg astioille 50 kg astioille 180 kg astioille M A B5 Tyyppi Standard H Standard H Standard H Painesuhde 50:1 50:1 50:1 Imuputki Ø 35 x 407 mm Ø 35 x 695 mm Ø 35 x 925 mm Maksimituotto n. 1,1 kg/min n. 1,1 kg/min n. 1,1 kg/min Käyttöpaine 3-10 bar 3-10 bar 3-10 bar Ilmaliitäntä 1/4 NPT sk 1/4 NPT sk 1/4 NPT sk Rasvaliitäntä 3/8 NPT sk 3/8 NPT sk 3/8 NPT sk kg astioille 50 kg astioille 180 kg astioille H A B1 Tyyppi Standard, Super H Standard, Super H Standard, Super H Painesuhde 70:1 70:1 70:1 Imuputki Ø 35 x 407 mm Ø 35 x 695 mm Ø 35 x 925 mm Maksimituotto n. 1 kg/min n. 1 kg/min n. 1 kg/min Käyttöpaine 3-10 bar 3-10 bar 3-10 bar Ilmaliitäntä R 1/4 NPT sk 1/4 NPT sk 1/4 NPT sk Rasvaliitäntä R 3/8 NPT sk 3/8 NPT sk 3/8 NPT sk kg astioille 180 kg astioille 7785-B 7785-A5 Tyyppi Raskas teollisuus Raskas teollisuus Painesuhde 40:1 40:1 Imuputki Ø 50 x 650 mm Ø 50 x 840 mm Maksimituotto n. 10 kg/min n. 10 kg/min Käyttöpaine 3-14 bar 3-14 bar Ilmaliitäntä 1/2 NPT sk 1/2 NPT sk Rasvaliitäntä 1/2 NPT sk 1/2 NPT sk B B A5 23

24 Rasvapumput ja varusteet Rasvanivelet Maksimi käyttöpaine 500 bar Suora rasvanivel R 1/4 uk x R 1/4 sk Suora rasvanivel R 1/4 uk x 1/2-27 uk Z-nivel R 1/4 uk x R 1/4 sk Z-nivel R 1/4 uk x 1/2-27 uk Rasvaletkut Maksimi käyttöpaine 400 bar. Rasvaletkuissa R 1/4 sk ja lisäksi mukana tulee 1 kpl 1/4 uk kaksoisnippa / 2 m Rasvaletku / 3 m Rasvaletku / 5 m Rasvaletku / 10 m Rasvaletku Rasvayhdysletkut Rasvayhdysletkut esim. rasvapumpun ja putkiston väliin. Maksimi käyttöpaine 400 bar. Letkun sisähalkaisija 3/ / 1,2 m Rasvayhdysletku 3/8 Liitäntäkierteet R 3/8 uk x R 3/8 sk. Lisäksi R 3/8 uk kaksoisnippa / 1,2 m Rasvayhdysletku NPT 3/8 Liitäntäkierteet NPT 3/8 uk x R 3/8 sk. Lisäksi R 3/8 uk kaksoisnippa. Rasvaputkiston sulkuventtiilit Maksimi käyttöpaine 500 bar. BKH G 3/ BKH G 1/ Astiakannet Astiakansissa on kierre 2 astiamutteria varten. TD-610 TD-395 TD-310 TD-405 TD kg astialle 50 kg astialle kg 50 kg astialle 20 kg astialle astialle Ø mm (418006) Ø mm (418016) Ø mm (418013) Ø mm (418004) Ø mm (418002) Saattokannet Kumireunus sekä saattokannen ulkokehällä että keskireiässä (26-42 mm). PS 12 PS 18 PS 20 PS 50-E PS 50 PS 180 Ø mm (417006) Ø mm (417001) Ø mm (417005) Ø mm (417002) Ø mm (417003) Ø mm (417004)

25 Rasvapumput ja varusteet Astiamutterit ja adapterit F1 Alemite D=28,5 mm Alemite D=35 mm B1 Alemite D=50 mm Samoa D=52 mm 1: Samoa D=34 mm 3: Samoa D=42 mm 5: D=36 mm Vähennysnippa R 2 uk - R 1 sk 4010 Trisure -adapteri tynnyriin 4015 Mauser -adapteri tynnyriin 4020 Adapteri DIN Rasvansyöttöventtiilit /rasvapistoolit PG-77 Rasvansyöttöventtiili Rasvansyöttöventtiili Kaksitoiminen syöttöventtiili. Kun liipaisin Teräs/alumiininen syöttöventtiili painetaan pohjaan, saadaan jatkuva virtaus. ergonomisella kahvalla Kun liipaisinta painetaan osittain, venttiili annostelee tietyn määrän rasvaa ja kun liipaisin päästetään, venttiili annostelee uudelleen samansuuruisen määrän rasvaa Maksimipaine 515 bar 500 bar 515 bar Rasvaliitäntä NPT 1/4 sk R 1/4 sk NPT 1/4 sk Valmistaja Alemite Samoa Alemite Rasvansyöttöventtiili Säädettävällä rasvamäärällä. Venttiilissä on säätöpyörä, joka voidaan asettaa joko jatkuvalle virtaukselle tai tietylle määrälle, jolloin venttiili annostelee joka painalluksella saman määrän rasvaa Lisävaruste: Kaksoisnippa 1/4 NPT uk / 1/4 R uk Rasvamittarit Rasvamittari + pistooli - sisältää PG-77 rasvansyöttöventtiilin sekä R 1/4 sk Z-nivelen - soveltuu kaikentyyppisten rasvojen mittaamiseen ja voidaan kalibroida eri rasvoja varten - kerta- ja kokonaismäärälaskimet (omat näytöt) - maksimi työpaine 500 bar - maksimivirtaus n g/min - räjähdyspaine 1000 bar - mittatarkkuus ± 2 % - paristot 2 x AAA - liitäntäkierre R 1/4 sk Rasvalinjamittari - tekniset tiedot kuten edellä - liitäntäkierre R 1/8 sk Alemite 3530-A Digitaalinen rasvamittari - kaikkiin malleihin - grammanäytöllä - liitännät 1/8 npt sk Sovitin Välttämätön akkupuristimen yhteydessä

26 Kalvopumput ja varusteet Paineilmakäyttöisen kaksoiskalvopumpun valintaopas Kastuvien osien materiaalivaihtoehdot Asetaali Venttiilin pesissä, kuulissa ja koneen kastuvissa osissa käytettävä materiaali. - kestää hyvin erilaisia liuottimia - kestää äärimmäisen kovaa rasitusta - hyvä kulutuksenkestävyys - maadoitettavissa tulenarkojen nesteiden käsittelyä varten - ei sovi happojen ( ph < 6 ) tai emäksien ( ph > 10 ) käsittelyyn Alumiini Ilmamoottorissa ja koneen kastuvissa osissa käytettävä materiaali. - kestää keskimääräisen hyvin syöpymistä ja kulutusta - ei sovi HHC-aineiden käsittelyyn Karkaistu ruostumaton teräs Venttiilin pesissä ja kuulissa käytettävä materiaali. - vaatimaton kemiallinen kestävyys - hyvä kulutuksenkestävyys - Ei emäksisille aineille ( ph > 10 ) Kynar Kastuvissa osissa ja venttiilin pesissä käytettävä materiaali. - hyvä kemiallinen kestävyys: hapot ja emäkset - hyvä kulutuksenkestävyys - kestää korkeita lämpötiloja Polypropeeni Ilmamoottorissa, koneen kastuvissa osissa, venttiilin pesissä ja kuulissa käytettävä materiaali. - hyvä kemiallinen sekoittuvuus - kemiallinen kestävyys - yleiskäyttöön - edullinen vaihtoehto Ruostumaton teräs Kastuvissa osissa, venttiilin pesissä ja kuulissa käytettävä materiaali. - erittäin hyvä syöpymisen- ja kulutuksenkestävyys - passivoitu vesipohjaisten pinnoitteiden käsittelyyn Buna-N Kuulissa ja kalvoissa käytettävä materiaali. - sopii hyvin öljypohjaisten nesteiden käsittelyyn - ei sovi vahvojen liuottimien tai kemikaalien käsittelyyn Hytrel Venttiilin pesissä, kuulissa ja kalvoissa käytettävä materiaali. - hyvä kulutuksenkestävyys - käytetään usein Buna-N:n sijasta Santoprene Venttiilin pesissä, kuulissa ja kalvoissa käytettävä materiaali. - hyvä kulutuksenkestävyys ja kemiallinen kestävyys - ei sovi liuottimien käsittelyyn - voidaan käyttää EPDM:n tai EPR:n sijasta Teflon Kuulissa ja kalvoissa käytettävä materiaali. - sopii erinomaisesti liuottimien käsittelyyn - heikko kulutuksenkestävyys - sopii kemiallisesti parhaiten nesteiden käsittelyyn Viton Venttiilin pesissä, kuulissa ja kalvoissa käytettävä materiaali. - erittäin hyvä syöpymisenkestävyys happoja vastaan - kestää lyijyttömiä polttoaineita Geolast Venttiilin pesissä, kuulissa ja kalvoissa käytettävä materiaali. - hyvä kulutuksenkestävyys - sama kemiallinen yhteensopivuus kuin Buna-N:llä ja Hytrelillä Pallografiittivalurauta Kastuvissa osissa käytettävä materiaali. - erittäin hyvä kulutuksenkestävyys - edullinen vaihtoehto ruostumattomalle teräkselle Teflon on DuPontin rekisteröimä tavaramerkki. Kaikki muut mainitut tavaramerkit ovat niiden haltijoiden omaisuutta. 26

27 Kalvopumput ja varusteet Graco Husky kalvopumput Husky keskiaukot 3/8 - pääteaukot 3/8 - paineilmaliitäntä 1/4 NPT - maksimituotto 26,5 l/min - iskun tilavuus 0,076 l - imukorkeus max. 3,7 m (kuivana) - kiintoainekoko max. 2,5 mm - ilmankulutus max. 170 l/min D3B runko ja pesät polypropyleeniä - kuulat ja kalvot teflon D3A runko ja pesät asetaalia (Delrin ) - kuulat ja kalvot teflon D3A runko ja kuulat asetaalia (Delrin ) - kuulat ja kalvot Buna-N Husky keskiaukot 1/2 - pääteaukot 3/4 - paineilmaliitäntä 1/4 NPT - maksimituotto 57 l/min - iskun tilavuus 0,15 l - imukorkeus max. 3,7 m (kuivana) - kiintoainekoko max. 4,5 mm - ilmankulutus max. 672 l/min D5A runko polypropyleeniä - pesät asetaalia - kuulat ja kalvot teflon D5E-A11 - runko ja pesät Kynar (PVDF) - kuulat ja kalvot teflon D5B runko ja pesät polypropyleeniä - kuulat ja kalvot Teflon Husky keskiaukot 3/4 - pääteaukot 3/4 - paineilmaliitäntä 1/4 NPT - maksimituotto 61 l/min - iskun tilavuus 0,15 l - imukorkeus max. 3,4 m (kuivana) - kiintoainekoko max. 4,5 mm - ilmankulutus max. 672 l/min D5C runko alumiinia - pesät asetaalia (Delrin )) - kuulat ja kalvot Buna-N D5D runko ja pesät ruostumatonta terästä - kuulat ja kalvot Teflon D5C runko ja pesät alumiinia - kuulat ja kalvot Teflon

28 Kalvopumput ja varusteet Husky keskiaukot 1 - pääteaukot 1 - paineilmaliitäntä 1/2 NPT - käyttöpaine 1,4-8,6 bar - maksimituotto 189 l/min - iskun tilavuus 0,64 l - imukorkeus max. 4,9 m (kuivana) - kiintoainekoko max. 3,2 mm - ilmankulutus max l/min Graco Husky kalvopumput runko RST - kuulat ja kalvot Teflon runko polypropyleeni - kuulat ja kalvot Teflon Ilmaventtiili Värinätön, pulssiton toiminta Yksiosainen keskiosa Tehokas toiminta, ei ilmavuotoja Pitkäikäinen kalvo Jopa 5x pidempi kalvon käyttöikä, helppo ylläpito Kuusi eri materiaalivaihtoehtoa: - alumiini - polypropyleeni - ruostumaton teräs - PVDF - johtava polypropyleeni - Hastelloy Kuvan pumppu erikoisvarustein. Nelipulttiset liitokset Pultattu rakenne takaa tiiviit ja vuotamattomat liitokset Monipuoliset liitännät Joustava asennus Husky keskiaukot 1 1/2 - pääteaukot 1 1/2 - paineilmaliitäntä 1/2 NPT - käyttöpaine 1,4-8,4 bar - maksimituotto 379 l/min - iskun tilavuus 0,57 l - imukorkeus max. 5,8 m (kuivana) - kiintoainekoko max. 4,8 mm - ilmankulutus max l/min DBC-GGG Jäteöljypumppu - runko alumiinia - pesät, kuulat ja kalvot Geolast DBD-311 Saniforce 3A - runko ja pesät rst - kuulat ja kalvot Teflon - FDA-hyväksytty ETL-pumppu

29 Kalvopumput ja varusteet Husky keskiaukot 2 - pääteaukot 2 - paineilmaliitäntä 1/2 NPT - käyttöpaine 1,4-8,4 bar - maksimituotto 568 l/min - iskun tilavuus 0,57 l - imukorkeus max. 5,8 m (kuivana) - kiintoainekoko max. 6,2 mm - ilmankulutus max l/min DFC-GGG Jäteöljypumppu - runko alumiinia - pesät, kuulat ja kalvot Geolast DFD-311 Saniforce 3A - runko ja pesät rst - kuulat ja kalvot Teflon - FDA-hyväksytty ETL-pumppu DFF runko valurautaa, pesät rst - kuulat ja kalvot Teflon DF runko polypropyleenia - kuulat ja kalvot Teflon Husky keskiaukot 3 - pääteaukot 3 - paineilmaliitäntä 3/4 NPT - käyttöpaine 1,4-8,4 bar - maksimituotto 1041 l/min - iskun tilavuus 0,57 l - imukorkeus max. 5,8 m (kuivana) - kiintoainekoko max. 2,5 mm - ilmankulutus max l/min DK3-GGG Jäteöljypumppu - runko alumiinia - pesät, kuulat ja kalvot Geolast DKD-311 Saniforce 3A - runko ja pesät rst - kuulat ja kalvot Teflon - FDA-hyväksytty ETL-pumppu ATEX-sertifikoitu Kaikki metallirunkoiset Graco-kalvopumput ovat EX/ATEX-hyväksyttyjä. painealue on 1,4-8,6 bar ylin käyttölämpötila Acetal 82 C, polyropyleeni 66 C, alumiini / RST / PVDF 107 C alin käyttölämpötila 4 C maksimiviskositeetti 5000 cps (mpas), paitsi mallit 2150 ja cps (mpas) 29

30 Kalvopumput ja varusteet Graco varustepaketit Varustepaketit jäteöljypumpulle Paketti sisältää: - pumpun seinätelineen - paineilman suodin/säädinyksikön painemittarilla - seinäkiinnikkeen edelliselle - 1,2 m ilmayhdysletkun - paineilmapikaliittimet - 1/4 sulkuventtiilin paineilmalle - 1/2 sulkuventtiilin jäteöljylle - imupuolelle läpinäkyvän 2 m letkun - imuliittimen (IA 7510) - painepuolelle 1,2 m yhdysletkun - tarvittavat kaksoisnipat letkujen kiinnittämiseksi pumppuun 1/ Varustepaketit TPN-pumpulle Paketti sisältää: - pumpun seinätelineen - paineilman suodin/säädinyksikön painemittarilla - 1,5 m ilmayhdysletkun - paineilmapikaliittimet - 1/4 sulkuventtiilin paineilmalle - imupuolelle 3 m 1/2 letkun sihdillä ja pohjaventtiilillä = 1000 mm putki + 2 m letku - painepuolelle 1,2 m yhdysletkun - tarvittavat kaksoisnipat letkujen kiinnittämiseksi 3/8 pumppuun 3/8 1/ Seinätelineet Imuvarustus l tynnyrille - sopii Husky 515 ja 716 -kalvopumpuille - sisältää asennuslevyn ja sovittimen tynnyrille - imuputki 864 mm soveltuu sarjoille 307, 515 ja soveltuu sarjalle

31 Kalvopumput ja varusteet Pumppujen tuottokäyrät HUSKY 307 HUSKY 515 HUSKY 716 HUSKY

32 Kalvopumput ja varusteet Pumppujen tuottokäyrät HUSKY 1050 HUSKY 2150 HUSKY

33 Kalvopumput ja varusteet DirectFlo Kalvopumput Useimmissa perinteisissä kalvopumpuissa nesteen koskettamat osat ovat kalvojen ulkopuolella ja ns. kuiva puoli on pumpun sisäosassa. Samoa DirectFlo on rakennettu toisinpäin. Rakenteesta johtuen huolto on erittäin helppoa. Pumpulle voi tehdä täyshuollon irroittamatta sitä nestelinjasta! - pienikokoinen - pieni ilmankulutus - vähäinen virtauksen sykkiminen - estää paremmin paluuvirtauksen - hyvä kalvojen kestävyys - vähemmän osia, yksinkertaisempi rakenne - ilmamoottoria ei tarvitse voidella - erittäin helppo huoltaa ja korjata 33

34 Kalvopumput ja varusteet DF50 Metallipumput Nesteen siirtoon ja jakeluun. 50 l/ min. 1/2 nesteliitännät Käyttökohde Voiteluaineet, jäteöljy, pakkasneste, vesi Voiteluaineet, jäteöljy, pakkasneste, vesi, tuulilasineste, jarruneste Kastuvat osat Pallot Kalvot No alumiini NBR Hytrel alumiini/ nikkeli Asetaali Hytrel Tekniset tiedot, painesuhde 1:1 Maksimi vapaa tuotto Tuotto/isku Käyttöilman paine Kiintoaine Ø max. Max. imukorkeus kuivana Max. imukorkeus märkänä Paino Imuyhde Poistoyhde Paineilman syöttö Kastuvien osien materiaalit 50 l/min 0,1 l 3-7 bar 3 mm 6 m 8 m 3,5 kg 1/2 NPSM ja laippa 1/2 NPSM ja laippa 3/8 NPSM ks. mallit ja käyttökohteet Mitat (mm) A B C C E F G H I J K L / /8 34

35 Kalvopumput ja varusteet DF50 Sekoituspumput Metalli- ja ei-metallipumput nesteseosten valmistamiseen 1:1-suhteessa. Imuaukko 2 x 3/8, poistoaukko 1/2. Käyttökohde Öljy, pakkasneste, tuulilasineste 1:1 seos Öljy, pakkasneste, tuulilasineste 1:1 seos Kastuvat osat alumiini/ nikkeli Pallot Kalvot No Asetaali Hytrel Asetaali Asetaali Hytrel Tekniset tiedot, painesuhde 1:1 Maksimi vapaa tuotto Tuotto/isku Käyttöilman paine Kiintoaine Ø max. Max. imukorkeus kuivana Max. imukorkeus märkänä Paino Imuyhde Poistoyhde Paineilman syöttö Kastuvien osien materiaalit 50 l/min 0,1 l 3-7 bar 3 mm 6 m 8 m 3,5 kg 2 x 3/8 NPSM 1/2 NPSM ja laippa 3/8 NPSM ks. mallit ja käyttökohteet Mitat (mm) A B C C E F G H I J K L /8 35

36 Kalvopumput ja varusteet DF50 Ei-metallipumput Nesteen siirtoon ja jakeluun. 50 l/ min. 1/2 nesteliitännät. Käyttökohde Voiteluaineet, jäteöljy, pakkasneste, automaattivaihteistoöljy, tuulilasineste, liuottimet, AdBlue (DEF) Voiteluaineet, jäteöljy, pakkasneste, automaattivaihteistoöljy, tuulilasineste, pesuaineet, saippuat Kastuvat osat Pallot Kalvot No Asetaali Asetaali Hytrel polypropyleeni polypropyleeni Hytrel Tekniset tiedot, painesuhde 1:1 Maksimi vapaa tuotto Tuotto/isku Käyttöilman paine Kiintoaine Ø max. Max. imukorkeus kuivana Max. imukorkeus märkänä Paino Imuyhde Poistoyhde Paineilman syöttö Kastuvien osien materiaalit 50 l/min 0,1 l 3-7 bar 3 mm 6 m 8 m 3,5 kg 1/2 NPSM ja laippa 1/2 NPSM ja laippa 3/8 NPSM ks. mallit ja käyttökohteet Mitat (mm) A B C C E F G H I J K L / /8 36
