1 Yleisesittely

2 Sisältö Johdanto n ominaisuudet ja edut Normek ja Kalzip vahvat julkisivukumppanit Referenssit Asiakasprojekteja maailmalta Järjestelmän yleisesittely Profiilit Pintavaihtoehdot Komponentit Taustarakenne Kuusi asennusvaihtoehtoa Modulaaristen pikakiskojen jatkostyökalu Tarvikkeet Kiintokannake Kulma- ja nurkkakasetit Kohdistushaka Listakulma Kasetinirrotustyökalu Jatkokehitys Komponenttien ulkoasun kohennus Yhteenveto Tärkeimmät asiakasedut 2

3 Johdanto 3 3

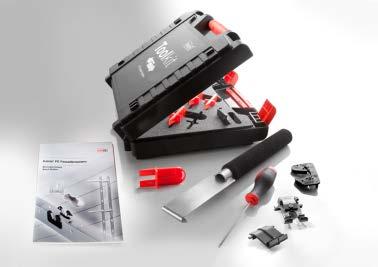

4 Johdanto Kalzip FC on kevyistä, matalaprofiilisista julkisivukaseteista koostuva seinärakennetta rikkomaton julkisivujärjestelmä. Ulkoverhous on nopea asentaa, ja se sopii yhtä lailla uudis- ja korjauskohteisiin. Huipputason edistykselliset asennusratkaisut Järjestelmän komponenteissa on aikaa ja kustannuksia säästävä pikakiinnitys. Kiintokannakkeet, listakulmat ja muut tarvikkeet napsautetaan kiinnityskiskoon, joten asennus on vaivatonta. Kiskot voidaan kiinnittää mihin tahansa taustarakenteeseen, joten kiinnityksessä voidaan aina käyttää taloudellisinta ja rakennusteknisesti järkevintä ratkaisua. Osan vaihto koko julkisivua purkamatta FC-työkalusarjalla vahingoittuneiden kasettien vaihto on helppoa ja nopeaa. Koko pintaverhous voidaan irrottaa hyvin nopeasti, jolloin säästyy aikaa ja rahaa. Yksittäiset kasetit voidaan vaihtaa nopeasti, joten julkisivu pysyy aina edustavana. 4

5 Johdanto & Normek on yksi Suomen johtavista teräsrakenteiden, terässiltojen ja julkisivujärjestelmien toimittajista. Räätälöidyt julkisivu- ja kattoratkaisut ovat erikoisalaamme. Termoelementti- ja lasijulkisivujen rinnalle on tullut uusi ulkovaippavaihtoehto: FCjulkisivu. Normekin kumppani Kalzip lanseerasi FC-julkisivun vuonna Lanseerauksen jälkeen järjestelmää on kehitetty jatkuvasti. Osissa on patentoitu pikakiinnitys, joten asennus on helppoa ja nopeaa. Suunnittelijoiden ja urakoitsijoiden näkökulmasta järjestelmä on vaivaton ja joustava. Kalzip GmbH on johtava alumiinisten katto- ja julkisivujärjestelmien valmistaja. 5

6 Referenssit 66

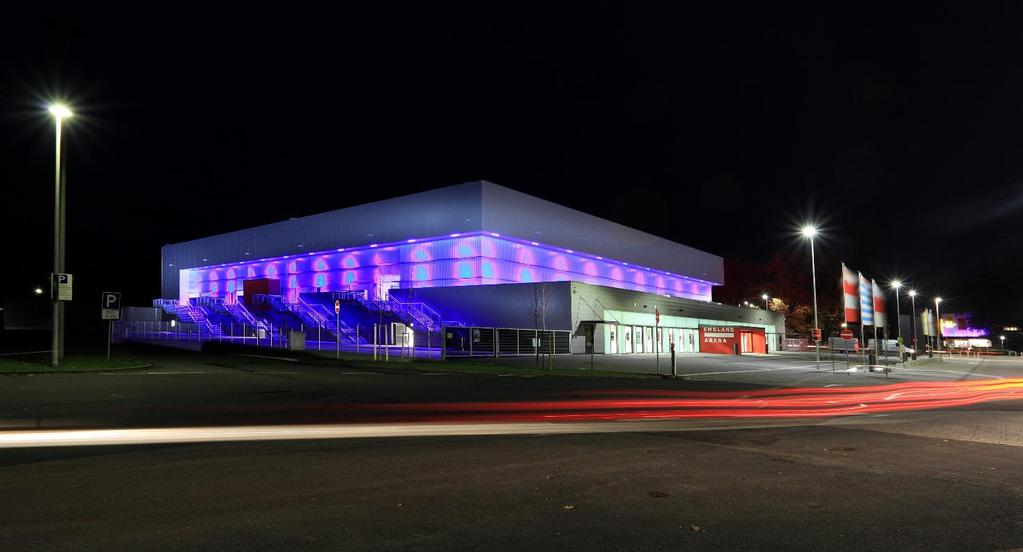

7 Liikuntakeskus, Portland, Iso-Britannia 7

8 tock & Roegerin julkisivusaneeraus, Koblenz, Saksa 8

9 Lanxnessin tehdashalli, Bitterfeld, Saksa 9

10 o Company GmbH:n logistiikkakeskus, Niedernberg, Saksa 10

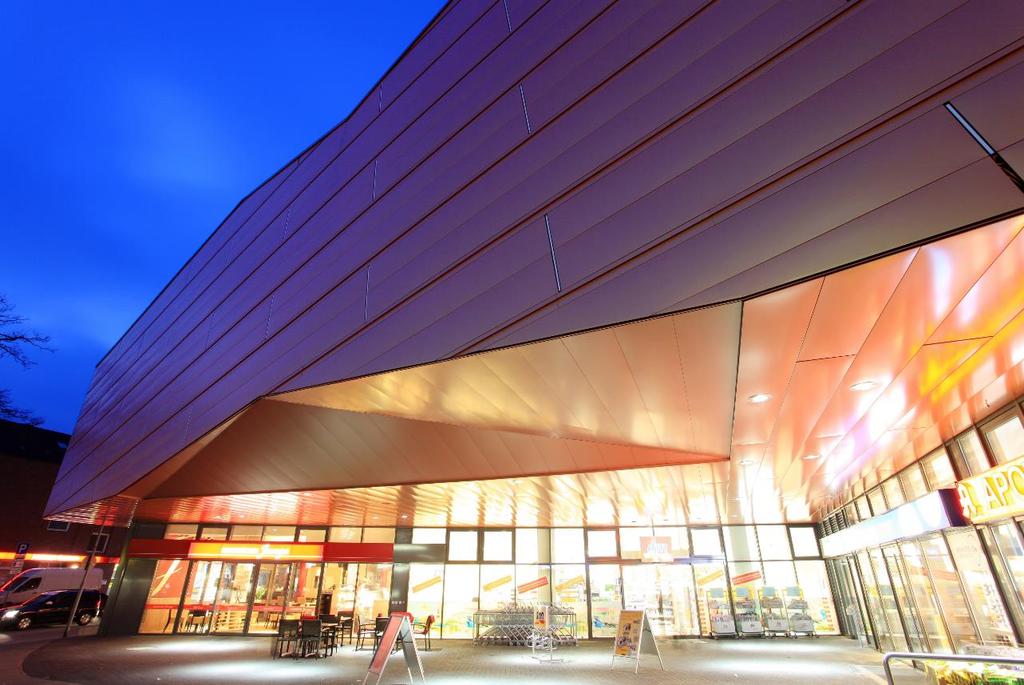

11 Kauppakeskus, Glinde, Saksa 11

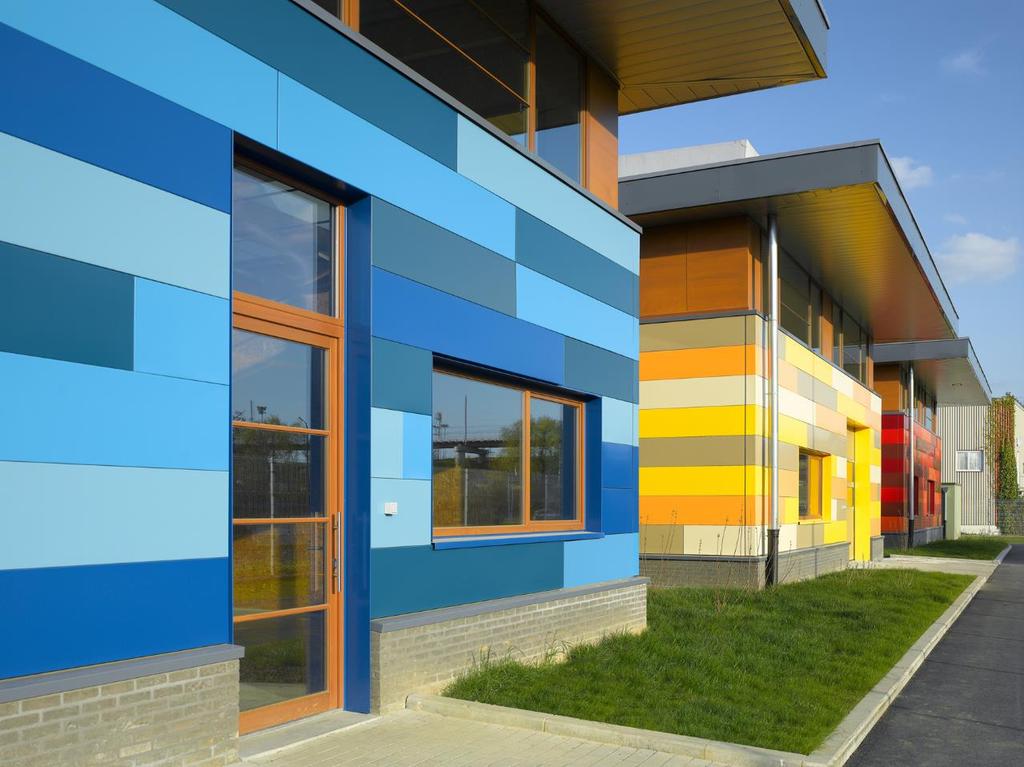

12 Parc PME Paepsem, Bryssel, Belgia 12

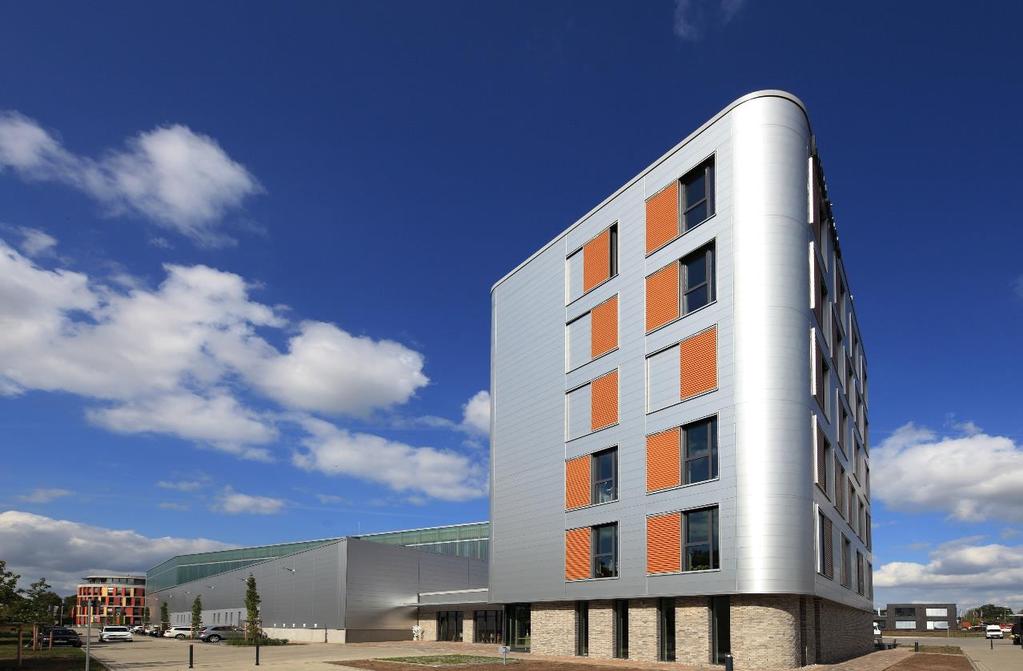

13 ibu Gruppen tuotanto- ja toimistorakennus, Ahrensburg, Saksa

14 Järjestelmän yleisesittely 14

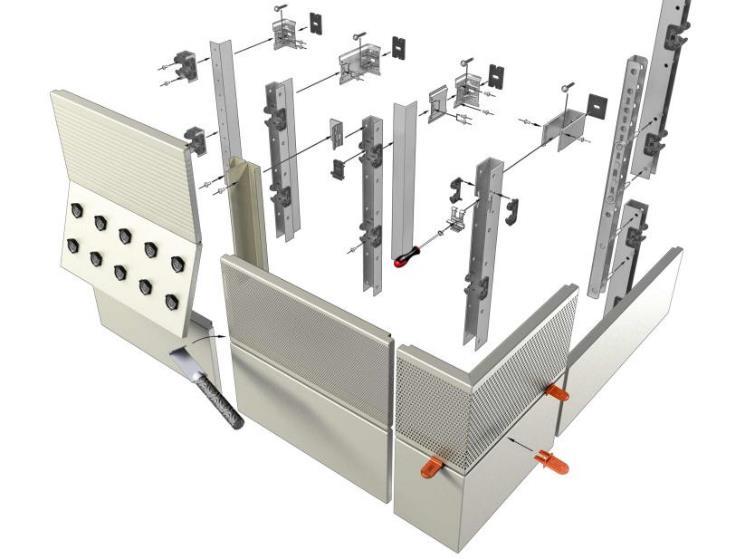

15 Järjestelmän yleisesittely 15 1

16 Järjestelmän yleisesittely Pika-asennettava metallinen julkisivuverhousjärjestelmä Tuulettuva julkisivu paineentasausrako julkisivun alla Kasetit napsahtavat kannattimiin Matalaprofiili Kustannustehokas vaihtoehto vaakaverhoukseen Esimerkki: alumiini, EN AW 9004 Paksuus (mm) FC 30/250 FC 30/300 FC 30/350 FC 30/400 FC 30/450 FC 30/500 1,0 1,2 Vakiotuote Saatavana pyynnöstä Ei saatavana 16

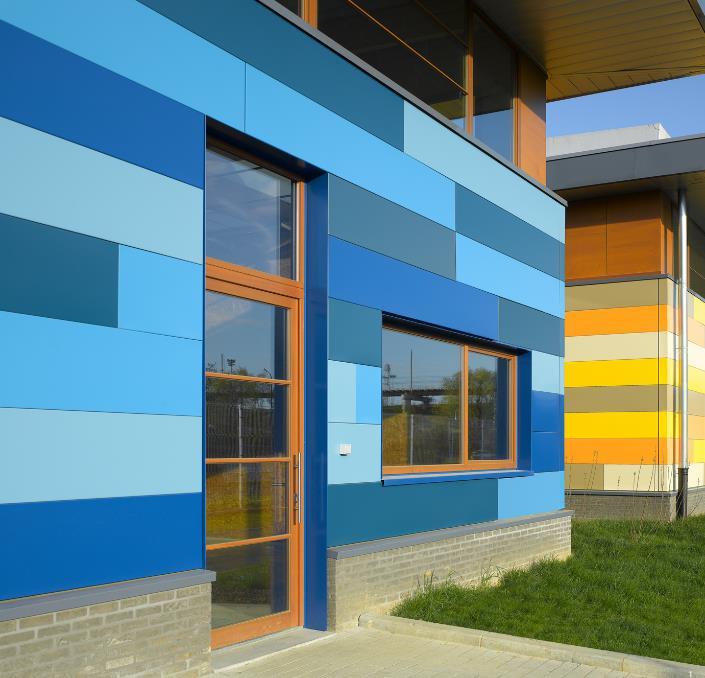

17 Järjestelmän yleisesittely Vaihtelua ja väriä pintaan Vakiopinnoitus: HPC (kiilto 3 %, 20 vuoden takuu) Polyesteri PVDF AluPlusPatina (metallipinta) RAL 9006 RAL 9007 RAL 9010 RAL 7016 Pronssi, B20 Pronssi, B40 Samppanja Kulta, G30 RAL

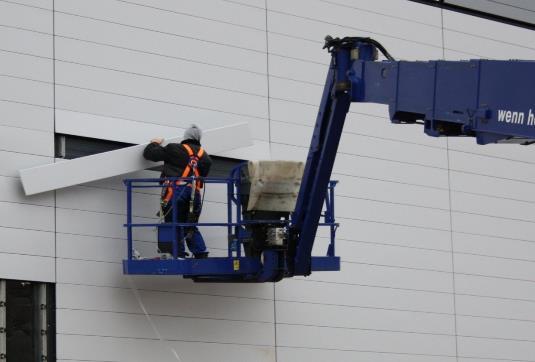

18 Järjestelmän yleisesittely Patenttia haettu. Yksittäisen kasetin vaihto koko julkisivua purkamatta FC-työkalusarjalla vahingoittuneiden kasettien vaihto on helppoa ja nopeaa. Koko pintaverhous voidaan irrottaa hyvin nopeasti, jolloin säästyy aikaa ja rahaa. Yksittäiset kasetit voidaan vaihtaa nopeasti, joten julkisivu pysyy aina edustavana. 18

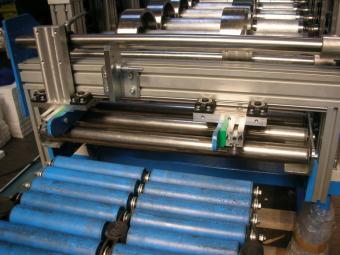

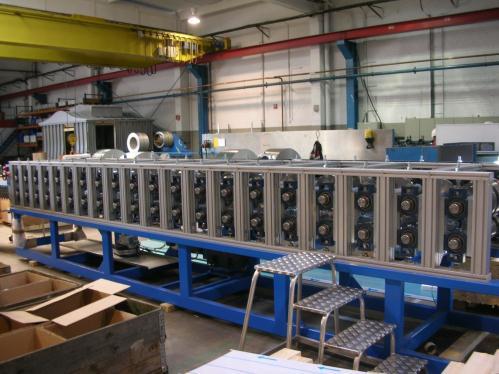

19 Järjestelmän yleisesittely Rullamuovatun kasetin enimmäispituus: 10 m Kiinteä 10 tonnin rullamuovauskone Kevyt alumiinirunko Rullamuovauskone mahtuu konttiin 19

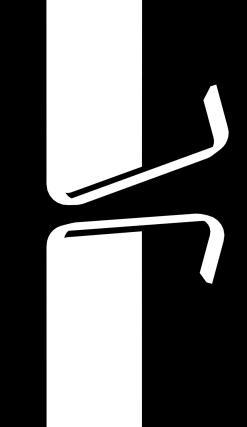

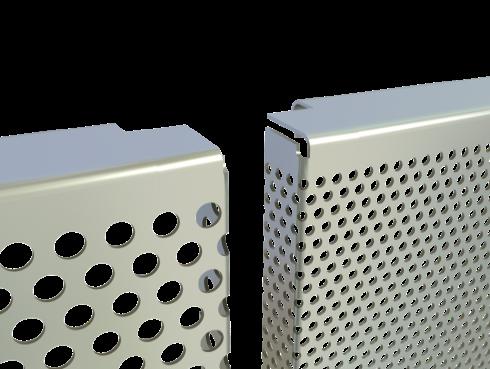

20 Järjestelmän yleisesittely Kasetit toimitetaan oletuksena pokatuin päädyin. Kasetit pokataan rullamuovausprosessissa. Tarvittaessa kasetit voidaan toimittaa myös ilman päätypokkausta. Kasetit voidaan toimittaa myös rei itettynä (3/5 ja 6/8). 20

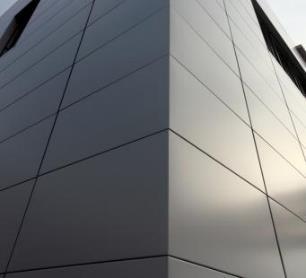

21 Järjestelmän yleisesittely Nurkka- ja kulmakasettien valmistus seuraa suoraan rullamuovausta (enimmäismitat: 2 x 1 m) Kulmat Nurkat 21

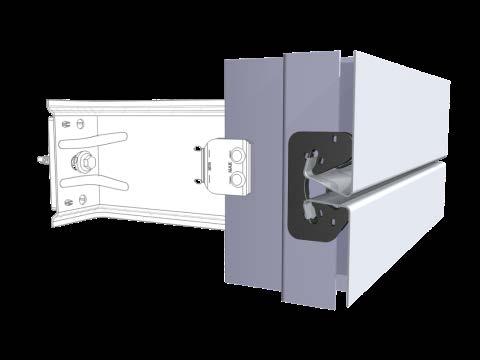

22 Järjestelmän komponentit Mono-click-kannake Alumiinikannake, ainepaksuus 2 mm Uudentyyppiset muovisovitteet (POM) Helppo asennus: kasetit napsautetaan kannakkeisiin Räminän esto Merkinnät linjalaserille asennuskorkeuden tarkkaa määritystä varten Kaksi reikää valmiina (halkaisija: 5,2 mm) ruuvi- tai niittikiinnitystä varten Sopii erityisesti eri kasettileveyksien yhteensovittamiseen Lukkorakenteen geometrialle on haettu patenttia. 22

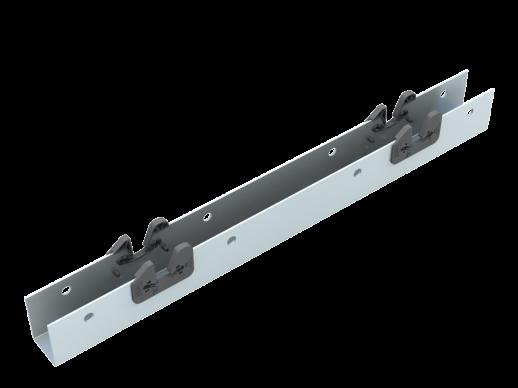

23 Järjestelmän komponentit Modulaarinen pikakisko SE Kantava ja jäykistävä kisko Voidaan kiinnittää suoraan seinäkiinnikkeiden tai vaakarankojen välille Ei valmiita kiinnitysreikä Rakennelaskenta on annettava pätevän rakennesuunnittelijan tehtäväksi Taivutusvastus W z = mm³ 23

24 Järjestelmän komponentit Modulaarinen pikakisko SEL Kantava ja jäykistävä kisko Kiinnityslaippa (kisko voidaan kiinnittää helposti säädettävien seinäkiinnikkeiden varaan) 24

25 Taustarakenne

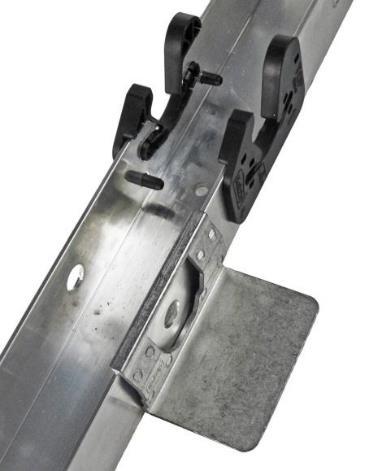

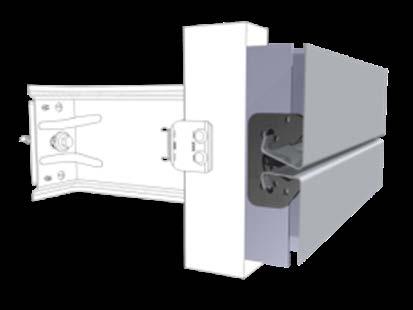

26 Taustarakenne Kuusi joustavaa kiinnitysvaihtoehtoa 1. Pystyrankaan kiinnitettävät Mono-clickkannakkeet 2. Modulaarinen pikakisko SEL U-kiinnikkeiden varaan kiinnitetty modulaarinen pikakisko SE 4. Vaakarankaan kiinnitetty modulaarinen pikakisko SE 5. Kantavaan kasettiin kiinnitetty modulaarinen pikakisko SE 6. Modulaarinen pikakisko NE

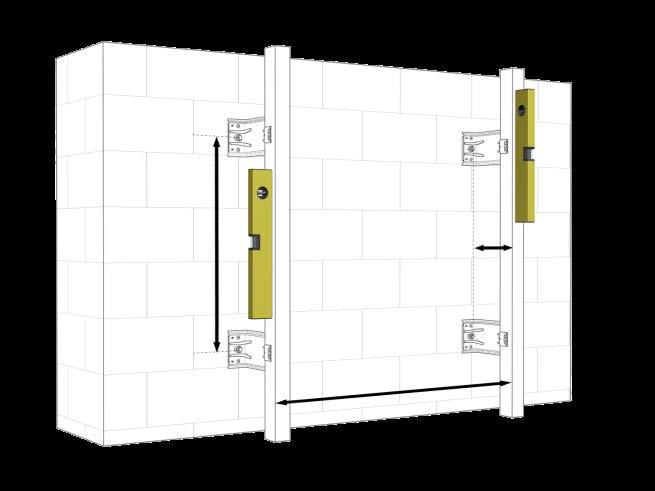

27 Esimerkki: asennusvaihtoehto 2 Pystyrankoihin kiinnitetty modulaarinen pikakisko NE A B C Taustarakenne on asennettava täysin suoraan ja mittojen mukaisesti, muutoin kiskoja ei saada oikeille paikoille. Tarkista, että etäisyydet A, B ja C vastaavat työpiirustuksia. Tarkista rangan etupinnasta ja kyljestä, että ranka on pystysuorassa, ja kiinnitä ranka seinäkiinnikkeeseen. Tarkista kiintokannakkeiden ja liukukannakkeiden sijainti. 27

28 Jos pikakisko ei ole kantava, kiinnitä kisko rankaan jokaisen kannakkeen kohdalta. Pystyrankoihin kiinnitetty modulaarinen pikakisko NE NE-pikakiskoissa on kunkin kannakkeen kohdalla kaksi kiinnitysreikää (halkaisija: 5,2 mm, K/K: 25 mm). Käytä kiinnityksessä yhtä tai kahta kiinnikettä kohteelle lasketun kuorman mukaan. Käytä linjalaseria pikakiskojen asennuskorkeuden mittauksessa.. 28

29 Modulaaristen pikakiskojen jatkostyökalu Modulaarisissa pikakiskoissa on oltava lämpölaajenemisvaraa, joten rangat toimitetaan kolmen metrin kappaleina. Jatkostyökalulla perättäisten rankojen päät saadaan täsmälleen oikealle etäisyydelle toisistaan. Säädettävissä FC-kasetin leveyden mukaan 29

30 Tarvikkeet

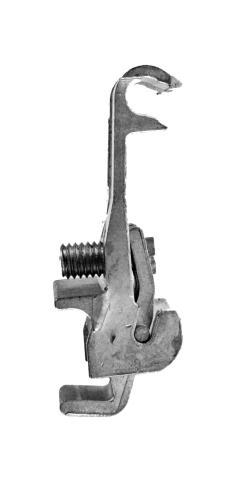

31 Kiintokannake Erityisesti tarkoitukseen suunniteltu, sinkistä valettu kannake Helppo asentaa, kiinnitetään sisäänrakennetulla lukitusruuvilla Jokaisella FC-kasetilla on oltava yksi kiintokannake Kannake estää kasettia liukumasta kiskolla lämpölaajenemisen ja -supistumisen vuoksi 31

32 Kiintokannake Kannakkeen lukitus avattu Lukitusruuvi, 3 mm:n kuusiokolo Kannake lukittu paikalleen 32

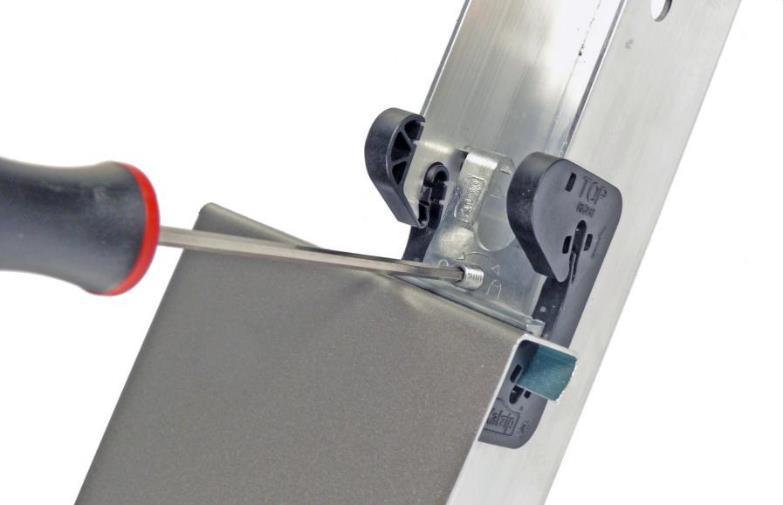

33 Kiintokannake Vaihe 1: Aseta kiintokannake pikakiskoon ja paina kannake muovisovitteen muovitappeja vasten. 33

34 Kiintokannake Vaihe 2: Säädä kasetin paikka liu uttamalla kasettia vasemmalle ja oikealle. 34

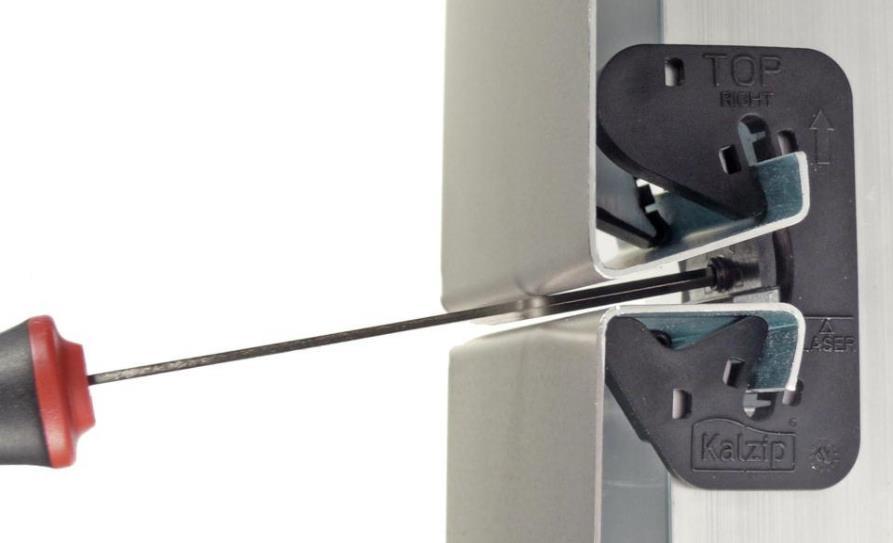

35 Kiintokannake Vaihe 3: Lukitse kiintokannake paikalleen kääntämällä ruuvia myötäpäivään. Käytä 3 mm:n kuusiokolo/torx avainta. AVAA LUKITS E 35

36 Kiintokannake FC-kasetti on lukittu paikalleen (kiinnitä yllä oleva kasetti paikalleen samalla tavalla). 36

37 Kiintokannake Kannakkeen lukitus voidaan avata ja paneelin asemointia voidaan säätää myös julkisivun asennuksen jälkeen. AVAA LUKITS E 37

38 Kulma- ja nurkkakasetit Kasetit sopivat erityisesti kohteisiin, joissa ei haluta käyttää kulma- tai nurkkapeltiä Valmistetaan tilauksesta tehtaalla Asennetaan samalla tavalla kuin normaalit FC-kasetit Erityiset kohdistushaat pitävät kasetin suorassa 38

39 Kulma- ja nurkkakasetit Kiintokannake kasetin kulmassa Kohdistushaat kasetin reunoissa 39

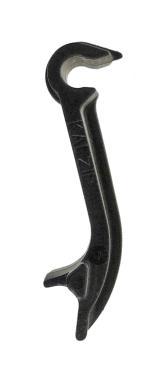

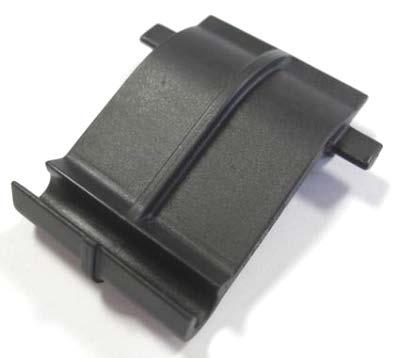

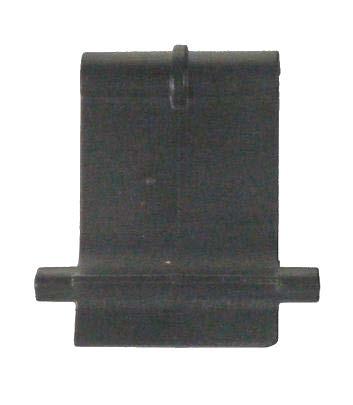

40 Kohdistushaka Osa on valmistettu lasikuidusta (30 painoprosenttia polyamidi- 6:tta) 40

41 Kohdistushaka Aseta kohdistushaka kannakkeeseen ja paina kappale muovisovitteen muovitappeja vasten. 41

42 Kohdistushaka Kohdistushaka paikallaan Tarkoitus: pitää FC-kasetin paikallaan erityisesti nurkissa ja kulmissa Sopii Mono-clickkannakkeisiin ja kaikkiin pikakiskoihin Pitää sauman rakovälin tasaisena Edullinen ja helppokäyttöinen (napsahtaa paikalleen) 42

43 Listakulma Sinkistä valettu komponentti, joka toimii kiinnityskorvakkeena saumalistoille 43

44 Listakulma Listakulma asennetaan painamalla kulma kiskoon. 44

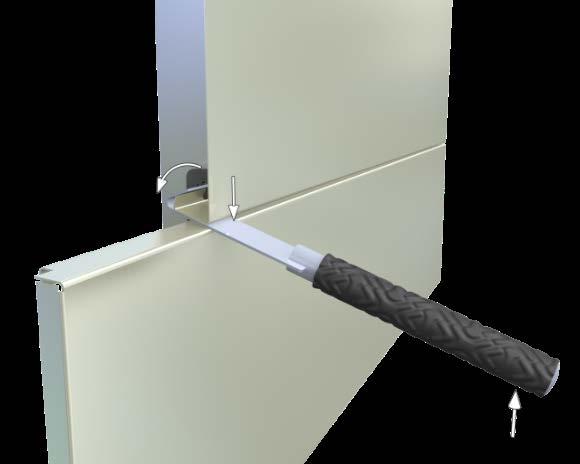

45 Kasetinirrotustyökalu Kasetinirrotustyökalulla kasetteja voidaan irrottaa koko julkisivua purkamatta ja kasetteja vahingoittamatta. 45

46 Jatkokehitys 46

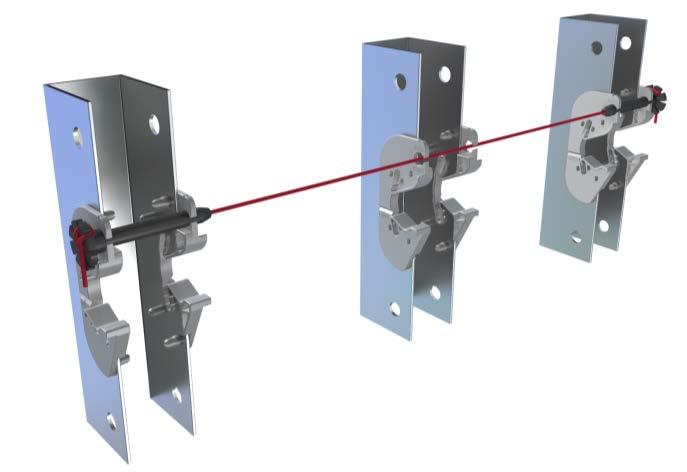

47 Jatkokehitys Uusi muovisovite Uusia ominaisuuksia, kuten tarkastussilmä kiskojen vaakakohdistukseen 47

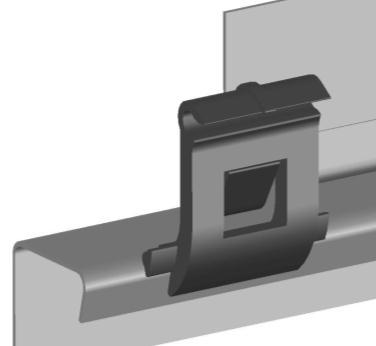

48 Jatkokehitys Pystykasettien asennukseen tarkoitettu, muokattu kohdistushaka Kohdistushaka FC-kasetti 48

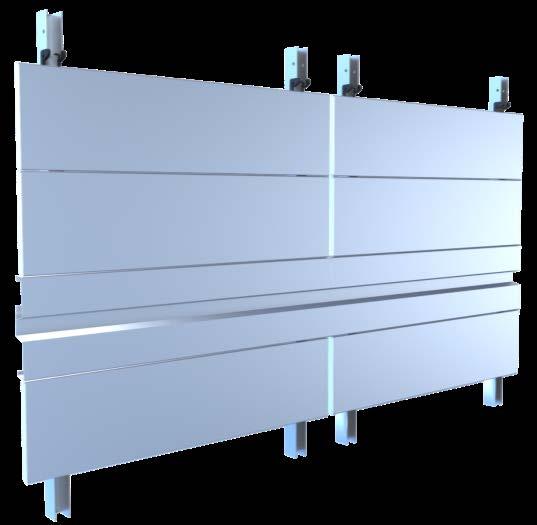

49 Jatkokehitys Uradetalji FC-kasetti Ylempi urakasetti Uran muoto, korkeus ja syvyys valittavissa Ura Alempi urakasetti 49

50 Jatkokehitys Uradetalji Ylempi urakasetti Taustarakenteen lämpöliikevara U-profiili Uran muoto, korkeus ja syvyys valittavissa Alempi urakasetti 50

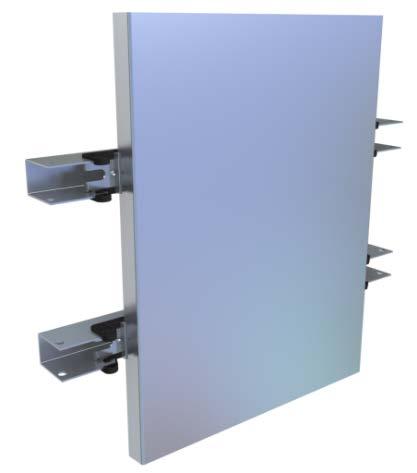

51 Jatkokehitys FC-kasettien pystyasennus kiintokannakkeilla Yksi kiintokannake Kaksi kiintokannaketta Modulaarinen pikakisko Kiintokannake FC-kasetti 51

52 Jatkokehitys FC-kasettien pystyasennus kantavan pohjakiskon varaan Tarvitaanko tähän kiintokannake? Pohjakisko 52

53 Jatkokehitys SE- KISKOJÄRJESTELMÄ Pohjakiskon käyttö: FCkasetti pystyase nnossa Lovi pokkauksesta Pohjakisko SE-järjestelmässä yksi ranka. Jos maalattava, käytä väripinnoitettuja saumalistoja. FC-kaseteissa on oltava reunapokkaus. Väripinnoitettu saumalista 53

54 Yhteenveto

55 Yhteenveto Tärkeimmät asiakasedut Nopea asennus (myös pystysuunnassa) Matalaprofiili Useita eri pintavaihtoehtoja Kasetti napsautetaan kiskoon ruuvikiinnitystä ei tarvita Kasetit toimitetaan oletuksena pokatuin päädyin Sopii erilaisiin taustarakenteisiin Kasettipintaan sulautuvat kulma- ja nurkkakasetit Erityisesti järjestelmää varten suunnitellut asennustarvikkeet Kiintokannake Kohdistushaka Listakulma 55
