Transkriptio

1

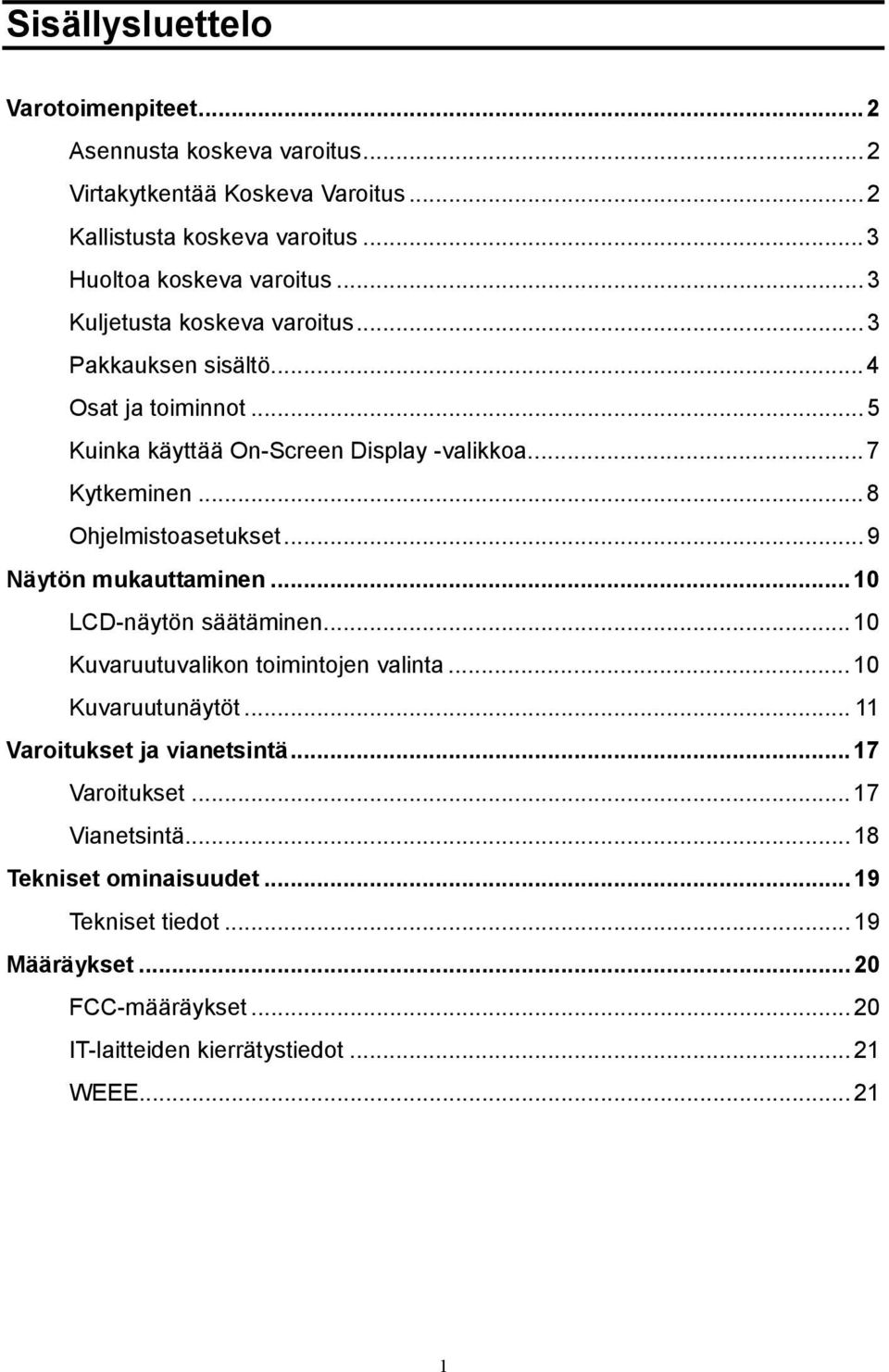

2 Sisällysluettelo Varotoimenpiteet...2 Asennusta koskeva varoitus...2 Virtakytkentää Koskeva Varoitus...2 Kallistusta koskeva varoitus...3 Huoltoa koskeva varoitus...3 Kuljetusta koskeva varoitus...3 Pakkauksen sisältö...4 Osat ja toiminnot...5 Kuinka käyttää On-Screen Display -valikkoa...7 Kytkeminen...8 Ohjelmistoasetukset...9 Näytön mukauttaminen...10 LCD-näytön säätäminen...10 Kuvaruutuvalikon toimintojen valinta...10 Kuvaruutunäytöt Varoitukset ja vianetsintä...17 Varoitukset...17 Vianetsintä...18 Tekniset ominaisuudet...19 Tekniset tiedot...19 Määräykset...20 FCC-määräykset...20 IT-laitteiden kierrätystiedot...21 WEEE

3 Varotoimenpiteet Asennusta koskeva varoitus Älä peitä tai tuki kotelon ilmanvaihtoaukkoja. Älä asenna näyttöä lämmönlähteiden, kuten lämpöpatterien tai ilmastointikanavien lähelle. Älä altista näyttöä suoralle auringonvalolle, liialliselle pölylle, mekaaniselle värähtelylle tai iskuille. Valinnaisen videosovittimen asennus Kytke virta pois päältä ja irrota näytön verkkojohto ennen asennusta sähköiskun tai laitteen vaurioitumisen välttämiseksi. Asenna valinnainen videosovitin tasaiselle alustalle. Näyttö voi aiheuttaa vammoja tai vaurioita jos se kaatuu tai putoaa. Käytä BNC-lähtöistä kaapelia - RG-59/U 75Ω koaksaalikaapelia (aivan kuten BNC-tulolla varustettu kaapeli, joka on toimitettu varustelaatikossa). Virtakytkentää Koskeva Varoitus Käytä pistorasiaan sopivaa verkkojohtoa. Käytä näytön lähellä olevaa helppopääsyistä pistorasiaa. Älä aseta mitään esineitä virtajohdon päälle. Irrota virtajohto pistorasiasta seuraavissa tapauksissa: Jos et käytä näyttöä pitkään aikaan. Jos virtajohto tai pistoke on vaurioitunut tai rispaantunut. Jos näyttö on pudonnut tai kotelo on vahingoittunut. Selvästi erottuva muutos näytön toiminnassa vaatii huoltoa. 2

4 Kallistusta koskeva varoitus Voit säätää näyttöä pystysuunnassa kallistamalla näyttöä. Pidä näytön yläosasta kiinni molemmin käsin ja kallista näyttöä haluttuun kulmaan. RX-W22 / RX-W19 Huoltoa koskeva varoitus Puhdista näytön runko, pinta ja ohjauspainikkeet pehmeällä rievulla, joka on kostutettu pienellä puhdistusainemäärällä. Älä käytä minkäänlaisia hiomatyynyjä, hankausaineita tai liuottimia kuten alkoholia tai bentseeniä. Älä hankaa, koske tai lyö näytön pintaa terävällä tai hankaavalla esineellä. Näyttö voi naarmuuntua. Älä aseta teräviä esineitä tai kaada nesteitä näytön takana oleviin ilmanvaihtoaukkoihin. Tästä saattaa olla seurauksena tulipalo, sähköisku tai toimintahäiriö. Näyttöä ei saa yrittää huoltaa itse, sillä avaamalla tai poistamalla suojukset saatat altistua korkeajännitteelle tai muille riskeille. Kuljetusta koskeva varoitus Käytä näytön kuljetukseen alkuperäistä pahvilaatikkoa ja pakkausmateriaaleja. 3

5 Pakkauksen sisältö Ennen kuin aloitat näytön asentamisen, tarkista, että seuraavat tuotteet ovat pakkauksessa: Näyttö (*1) Verkkolaite Virtajohto (*1) D-sub 15-nastainen signaalikaapeli (*1) DVI-D signaalikaapeli (*1) BNC-kaapeli (*1) CD-ROM-levy (*1) Pikaopas (*1) 4

6 Osat ja toiminnot RX-W22 CD12V VIRTAJ VIDEO SISÄÄN/ VIDEO ULOS DIGITAALILIITIN CVBS--LIITIN VGA-LIITIN AC 100V-240V VIRTALÄHDE RX-W19 CD12V VIRTAJ VIDEO SISÄÄN / VIDEO ULOS DIGITAALILIITIN CVBS--LIITIN AC 100V-240V VIRTALÄHDE DC +12V verkkolaite Kytkee näytön +12V DC virtaverkkoon. Digitaaliliitin Digitaalisen signaalin DVI-D-liitin VGA-tulo D-sub 15-nastainen VGA-kaapeli. VIDEO SISÄÄN / VIDEO ULOS BNC signaalin Video-kaapeli. 5

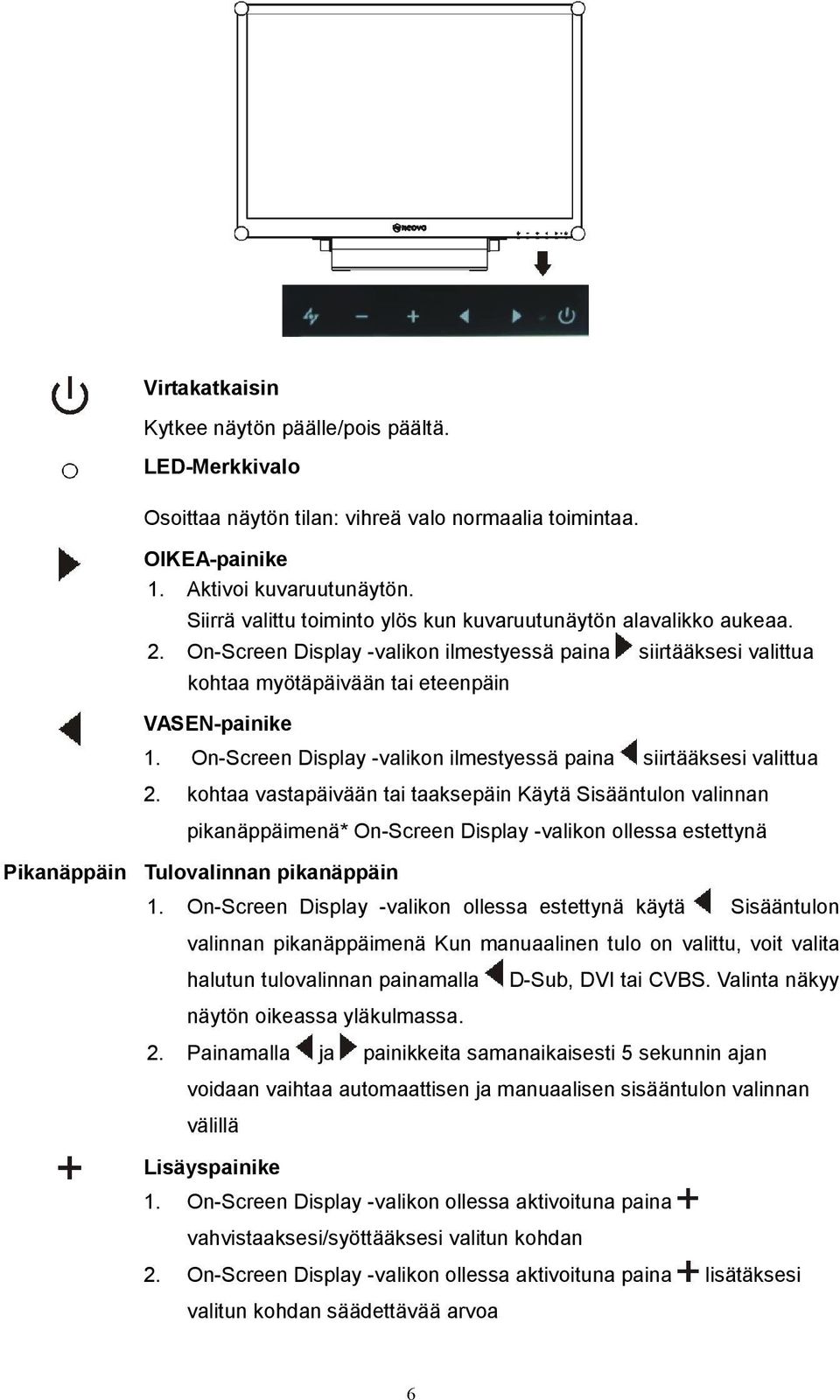

7 Virtakatkaisin Kytkee näytön päälle/pois päältä. LED-Merkkivalo Osoittaa näytön tilan: vihreä valo normaalia toimintaa. OIKEA-painike 1. Aktivoi kuvaruutunäytön. Siirrä valittu toiminto ylös kun kuvaruutunäytön alavalikko aukeaa. 2. On-Screen Display -valikon ilmestyessä paina siirtääksesi valittua kohtaa myötäpäivään tai eteenpäin VASEN-painike 1. On-Screen Display -valikon ilmestyessä paina siirtääksesi valittua 2. kohtaa vastapäivään tai taaksepäin Käytä Sisääntulon valinnan pikanäppäimenä* On-Screen Display -valikon ollessa estettynä Pikanäppäin Tulovalinnan pikanäppäin 1. On-Screen Display -valikon ollessa estettynä käytä Sisääntulon valinnan pikanäppäimenä Kun manuaalinen tulo on valittu, voit valita halutun tulovalinnan painamalla D-Sub, DVI tai CVBS. Valinta näkyy näytön oikeassa yläkulmassa. 2. Painamalla ja painikkeita samanaikaisesti 5 sekunnin ajan voidaan vaihtaa automaattisen ja manuaalisen sisääntulon valinnan välillä Lisäyspainike 1. On-Screen Display -valikon ollessa aktivoituna paina vahvistaaksesi/syöttääksesi valitun kohdan 2. On-Screen Display -valikon ollessa aktivoituna paina lisätäksesi valitun kohdan säädettävää arvoa 6

8 Vähennyspainike 1. On-Screen Display-valikon ollessa aktivoituna paina vahvistaaksesi/syöttääksesi valitun kohdan 2. On-Screen Display -valikon ollessa aktivoituna paina vähentääksesi valitun kohdan säädettävää arvoa Auto-painike 1. Optimaaliset asetukset (saatavilla vain D-Sub -sisääntulon ollessa yhdistettynä): Paina -painiketta 3 sekuntia säätääksesi kuvan asemaa ja suoritusta automaattisesti D-Sub -sisääntulon ollessa yhdistettynä. On suositeltavaa, että painat painiketta kun käytät monitoria ensimmäistä kertaa, tai joka kerta muutettaessa resoluutiota ja /tai sisääntulosignaalin virkistystaajuutta. 2. Kuvan liimauksen esto päällä /pois päältä: Paina -painiketta 5 sekuntia laittaaksesi Kuvan liimauksen esto -toiminnon päälle tai pois 3. On-Screen Display -valikko ollessa aktivoituna paina -painiketta poistuaksesi valikosta milloin tahansa Kuinka käyttää On-Screen Display -valikkoa Vaihe 1. Kutsu esiin On-Screen Display -valikko Paina On-Screen Display -valikon aktivoimiseksi Vaihe 2. Säädä asetukset Paina siirtääksesi valittua kohtaa myötäpäivään tai eteenpäin Paina siirtääksesi valittua kohtaa vastapäivään tai taaksepäin Paina, vahvistaaksesi/syöttääksesi valitut kohdat Paina Press lisätäksesi valitun kohdan säädettävää arvoa vähentääksesi valitun kohdan säädettävää arvoa Vaihe 3. Poistu On-Screen Display -valikosta Paina poistuaksesi On-Screen Display -valikosta milloin tahansa 7

9 Kytkeminen Kytke näyttö seuraavia ohjeita noudattaen. Vaihe 1: Poista näyttö pakkausmateriaaleista ja irrota näytön pintaa suojaava muovikalvo. Vaihe 2: Varmista, että tietokone tai videolaite on kytketty pois päältä ja kiinnitä näytön mukana toimitettu VGA-signaalikaapeli. Kytkeminen IBM-tietokoneeseen tai yhteensopivaan tietokoneeseen IBM PC/AT tai yhteensopiva tietokone Videon lähtöliittimeen Näyttöön Kytkeminen digitaalilähdöllä varustettuun videolaitteeseen IBM PC/AT tai yhteensopiva tietokone Videon lähtöliittimeen Näyttöön Liittäminen videolähteeseen BNC-kaapelilla Kun videolähde on pois päältä, yhdistä BNC-kaapeli sisääntuloporttiin monitorin ja videolähteen takaosassa. videolähde Näyttöön 8

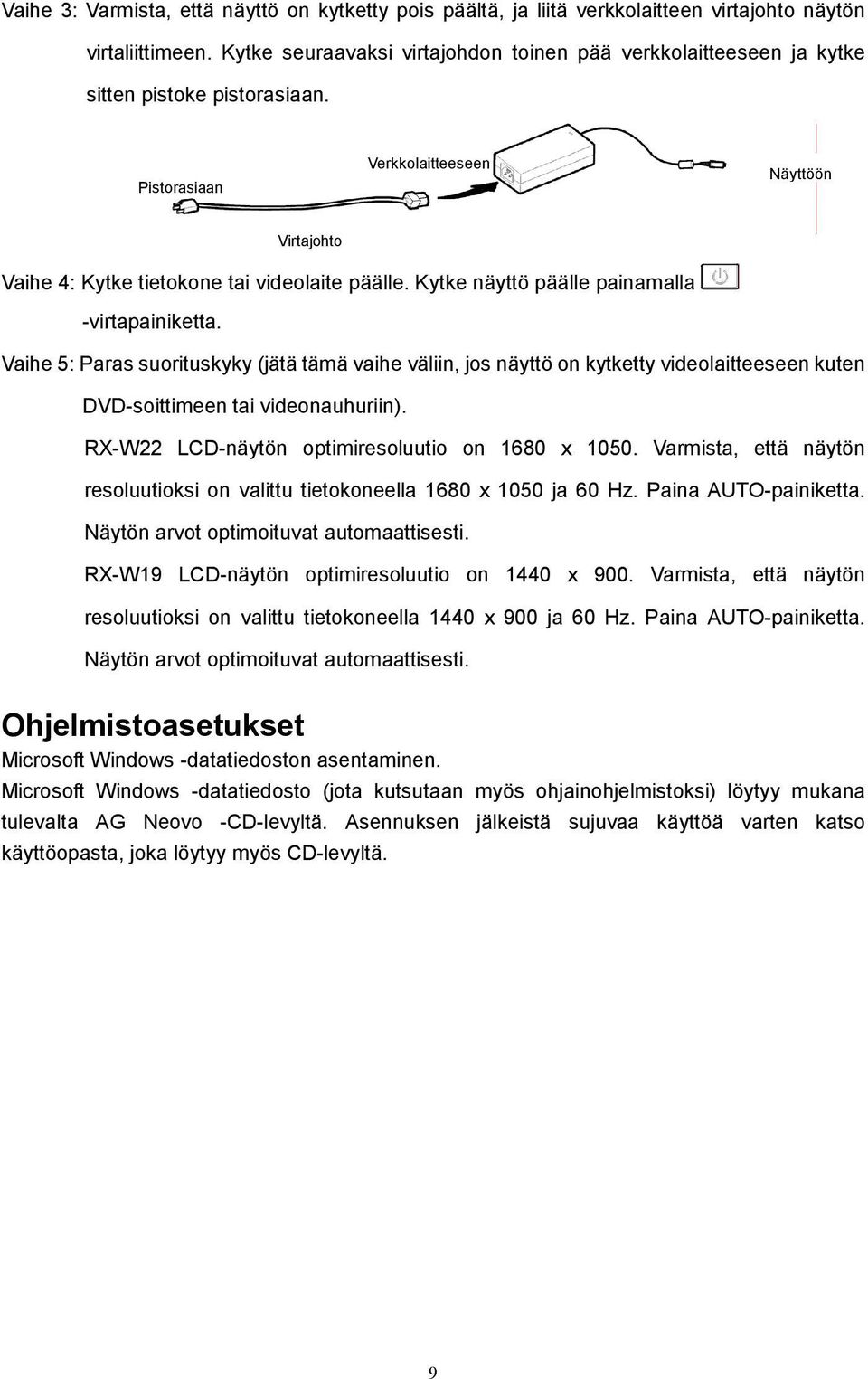

10 Vaihe 3: Varmista, että näyttö on kytketty pois päältä, ja liitä verkkolaitteen virtajohto näytön virtaliittimeen. Kytke seuraavaksi virtajohdon toinen pää verkkolaitteeseen ja kytke sitten pistoke pistorasiaan. Pistorasiaan Verkkolaitteeseen Näyttöön Virtajohto Vaihe 4: Kytke tietokone tai videolaite päälle. Kytke näyttö päälle painamalla -virtapainiketta. Vaihe 5: Paras suorituskyky (jätä tämä vaihe väliin, jos näyttö on kytketty videolaitteeseen kuten DVD-soittimeen tai videonauhuriin). RX-W22 LCD-näytön optimiresoluutio on 1680 x Varmista, että näytön resoluutioksi on valittu tietokoneella 1680 x 1050 ja 60 Hz. Paina AUTO-painiketta. Näytön arvot optimoituvat automaattisesti. RX-W19 LCD-näytön optimiresoluutio on 1440 x 900. Varmista, että näytön resoluutioksi on valittu tietokoneella 1440 x 900 ja 60 Hz. Paina AUTO-painiketta. Näytön arvot optimoituvat automaattisesti. Ohjelmistoasetukset Microsoft Windows -datatiedoston asentaminen. Microsoft Windows -datatiedosto (jota kutsutaan myös ohjainohjelmistoksi) löytyy mukana tulevalta AG Neovo -CD-levyltä. Asennuksen jälkeistä sujuvaa käyttöä varten katso käyttöopasta, joka löytyy myös CD-levyltä. 9

11 Näytön mukauttaminen LCD-näytön säätäminen Kuvaruutuvalikosta löytyy monenlaisia toimintoja, joiden avulla voit säätää LCD-näyttöä parasta suoritusta varten. Kuvaruutuvalikon toimintojen valinta 1. Tuo kuvaruutunäyttö esiin painamalla, tai -painiketta. Kuvaruutunäytön 16 ikonia esitellään seuraavassa valikossa. 2. Alla oleva kuvaruutunäyttö ilmestyy näytölle, jos käytät videosovitinta ja valitset lähteeksi CVBS. 3. Kuvaketta voidaan käyttää kuvaruutunäytön ulkopuolella myös automaattisen säädön suorittamiseksi (Paina yksinkertaisesti AUTO-painiketta 3 sekunnin ajan). 4. Kuvaruutunäytössä oltaessa kuvaketta voidaan käyttää valikosta poistumiseen. 10

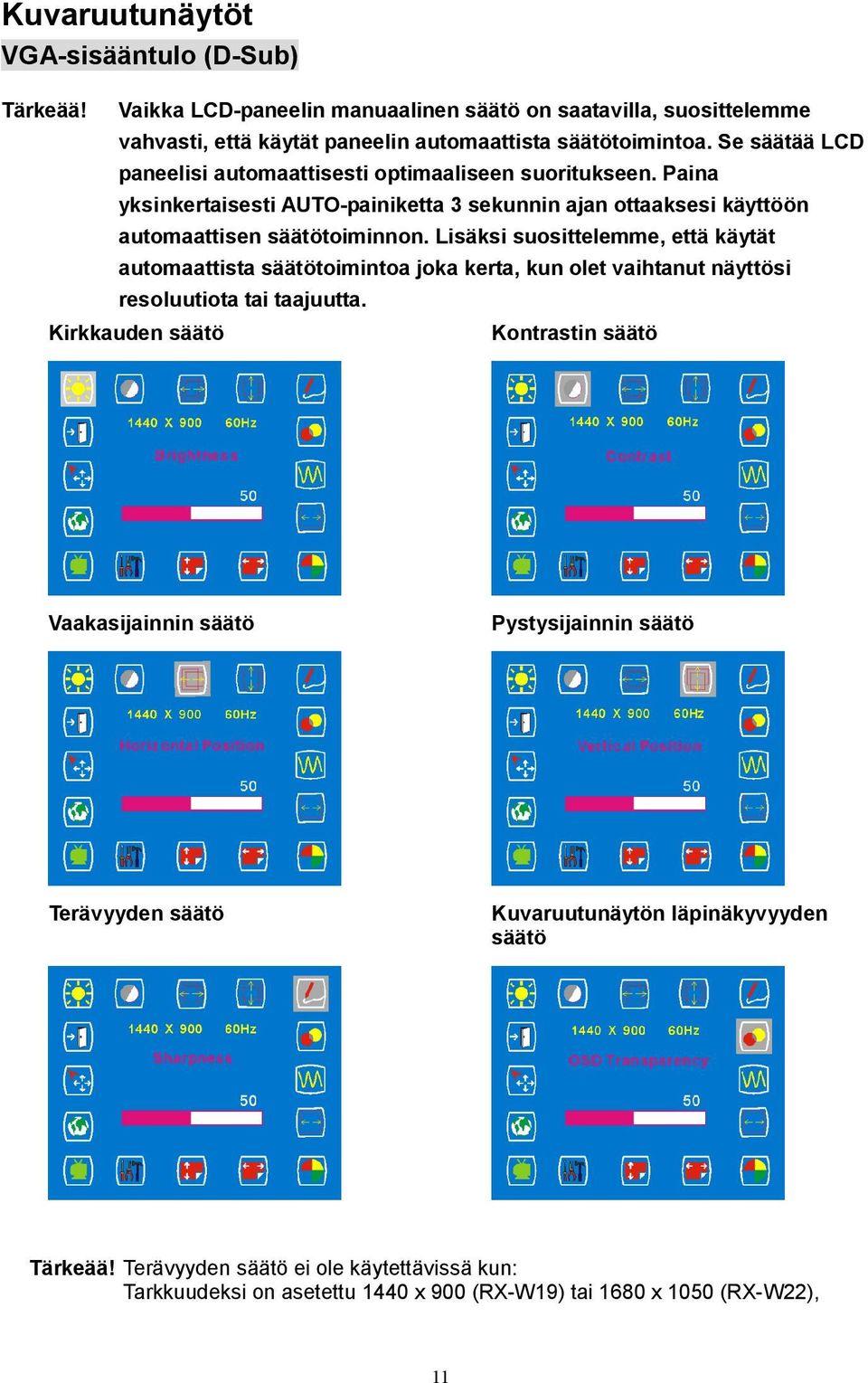

12 Kuvaruutunäytöt VGA-sisääntulo (D-Sub) Tärkeää! Vaikka LCD-paneelin manuaalinen säätö on saatavilla, suosittelemme vahvasti, että käytät paneelin automaattista säätötoimintoa. Se säätää LCD paneelisi automaattisesti optimaaliseen suoritukseen. Paina yksinkertaisesti AUTO-painiketta 3 sekunnin ajan ottaaksesi käyttöön automaattisen säätötoiminnon. Lisäksi suosittelemme, että käytät automaattista säätötoimintoa joka kerta, kun olet vaihtanut näyttösi resoluutiota tai taajuutta. Kirkkauden säätö Kontrastin säätö Vaakasijainnin säätö Pystysijainnin säätö Terävyyden säätö Kuvaruutunäytön läpinäkyvyyden säätö Tärkeää! Terävyyden säätö ei ole käytettävissä kun: Tarkkuudeksi on asetettu 1440 x 900 (RX-W19) tai 1680 x 1050 (RX-W22), 11

13 Vaiheen säätö Taajuuden säätö Värilämpötilan valinta * Valikon vaakasijainnin säätö Valikon pystysijainnin säätö Työkalujen säätö ** Kielen valinta * RGB:n värilämpötilaa voi säätää mentäessä User (Käyttäjä) -alivalikkoon. ** Ehdotetaan, että käyttäjä valitsee Text (Teksti) -alivalikon siinä tapauksessa, että resoluutio on 720x350 tai Ehdotetaan, että käyttäjä käyttää Recall (Peruutus) kuvaketta, jos käyttäjä ei ole tyytyväinen säätöön. 12

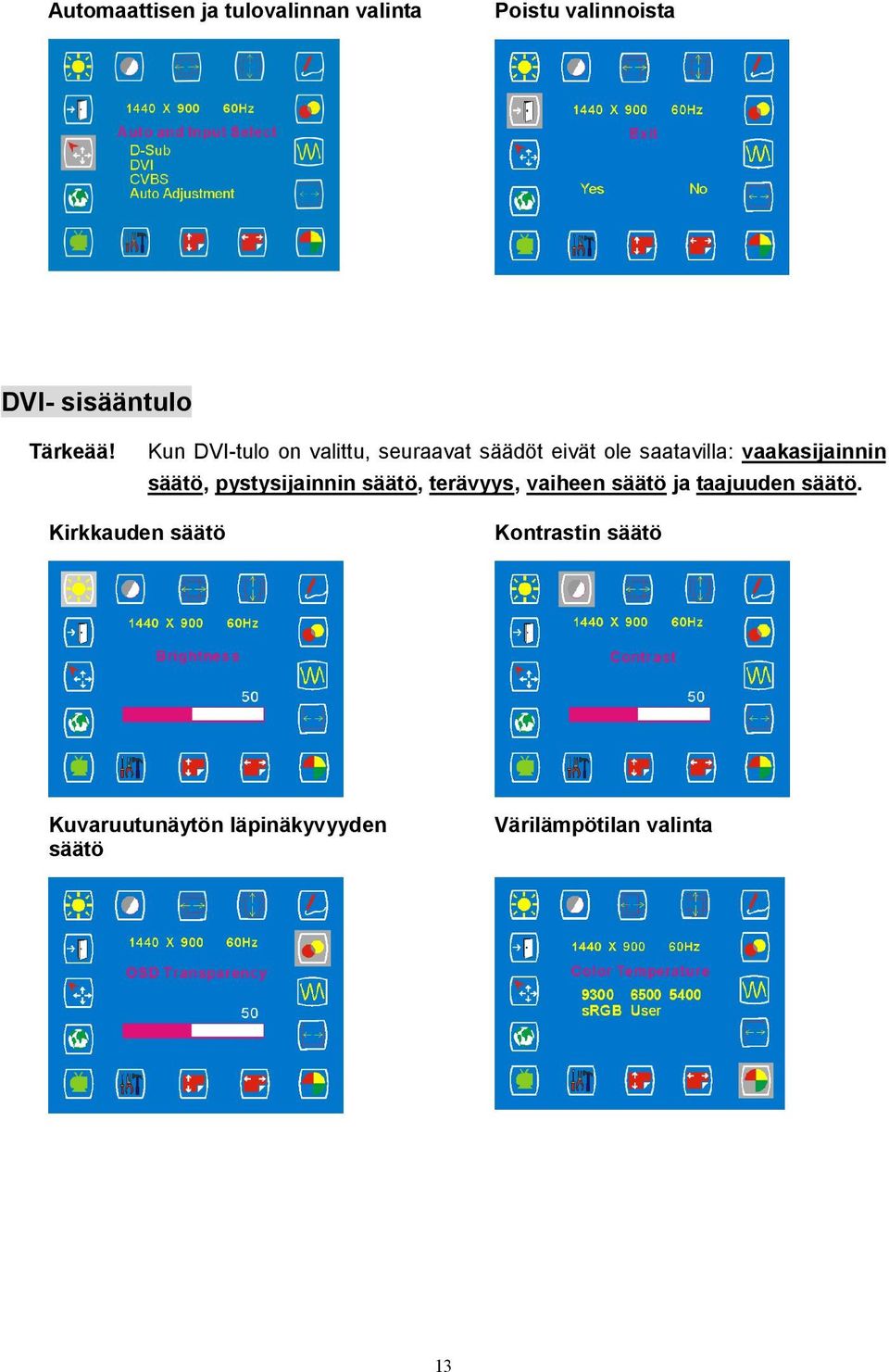

14 Automaattisen ja tulovalinnan valinta Poistu valinnoista DVI- sisääntulo Tärkeää! Kun DVI-tulo on valittu, seuraavat säädöt eivät ole saatavilla: vaakasijainnin säätö, pystysijainnin säätö, terävyys, vaiheen säätö ja taajuuden säätö. Kirkkauden säätö Kontrastin säätö Kuvaruutunäytön läpinäkyvyyden säätö Värilämpötilan valinta 13

15 Valikon vaakasijainnin säätö Valikon pystysijainnin säätö Työkalujen valinta Kielen valinta Automaattisen ja tulovalinnan valinta Poistu valinnoista * Ehdotetaan, että käyttäjä käyttää Recall ( Peruutus ) kuvaketta, jos käyttäjä ei ole tyytyväinen säätöön. 14

16 CVBS-tulo Kirkkauden säätö Kontrastin säätö Taajuuden säätö Sävyn säätö Terävyyden säätö Kuvaruutunäytön läpinäkyvyyden säätö Värilämpötilan valinta Vaakasijainnin säätö 15

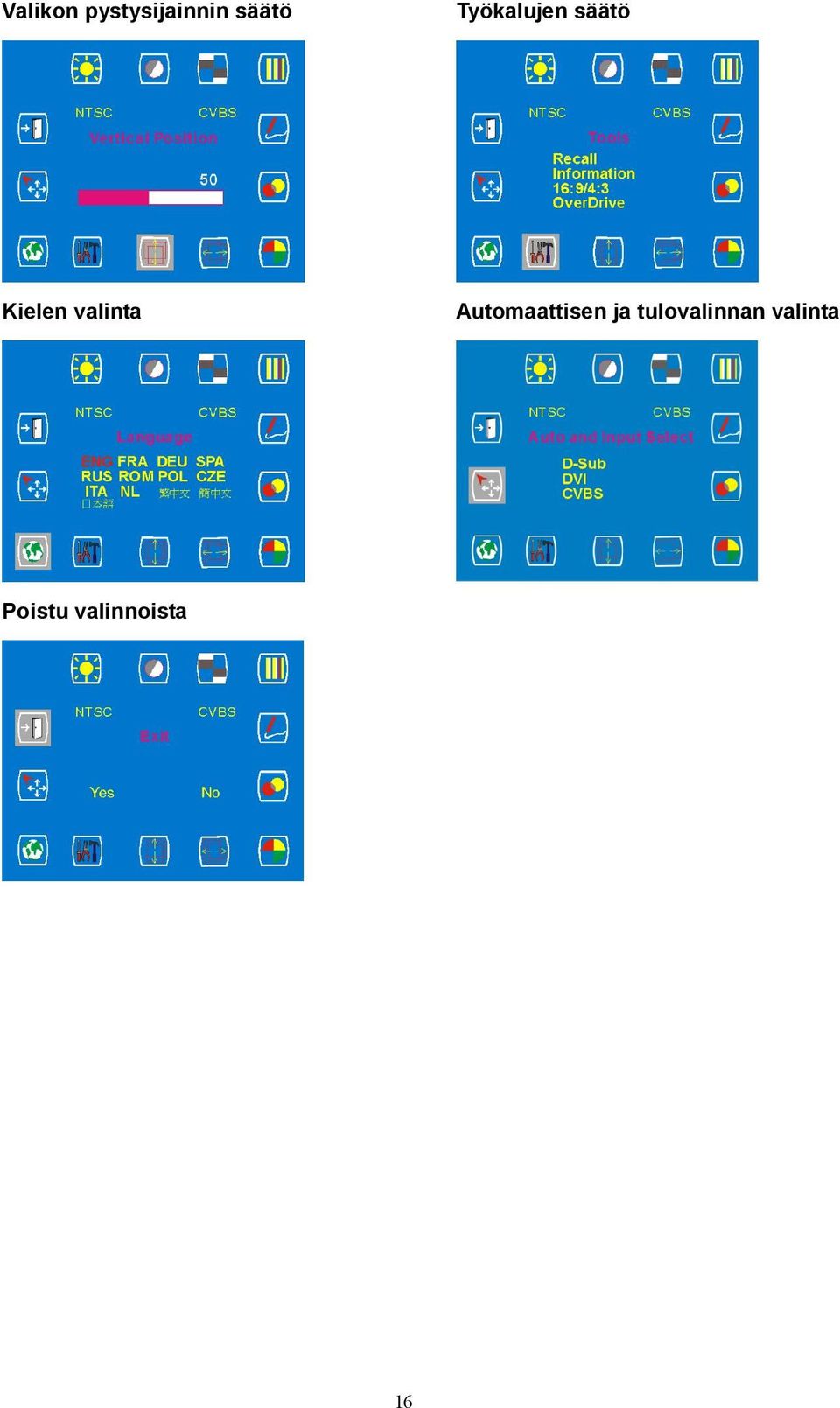

17 Valikon pystysijainnin säätö Työkalujen säätö Kielen valinta Automaattisen ja tulovalinnan valinta Poistu valinnoista 16

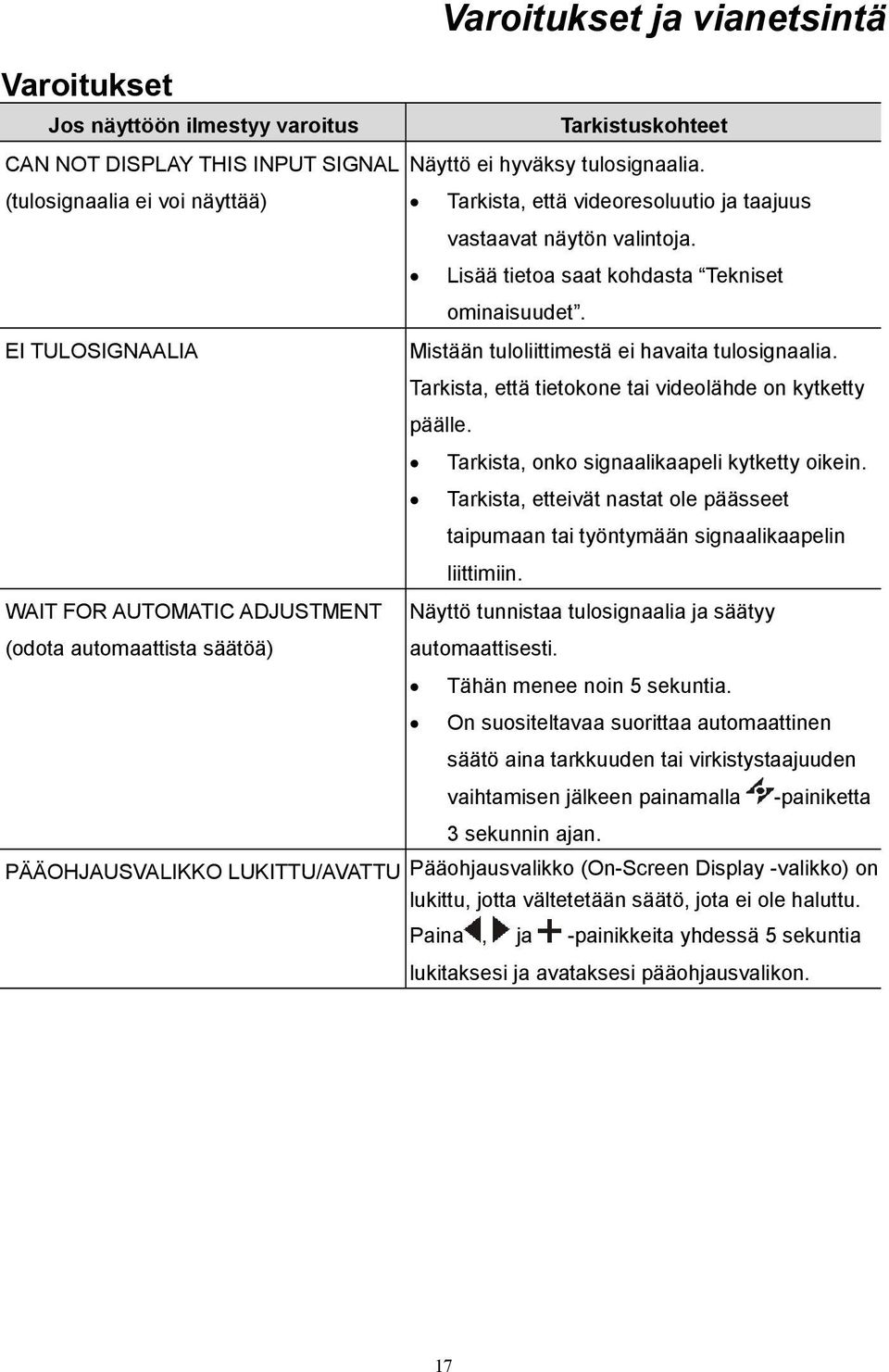

18 Varoitukset Jos näyttöön ilmestyy varoitus Varoitukset ja vianetsintä Tarkistuskohteet CAN NOT DISPLAY THIS INPUT SIGNAL Näyttö ei hyväksy tulosignaalia. (tulosignaalia ei voi näyttää) Tarkista, että videoresoluutio ja taajuus vastaavat näytön valintoja. Lisää tietoa saat kohdasta Tekniset ominaisuudet. EI TULOSIGNAALIA Mistään tuloliittimestä ei havaita tulosignaalia. Tarkista, että tietokone tai videolähde on kytketty päälle. Tarkista, onko signaalikaapeli kytketty oikein. Tarkista, etteivät nastat ole päässeet taipumaan tai työntymään signaalikaapelin liittimiin. WAIT FOR AUTOMATIC ADJUSTMENT (odota automaattista säätöä) Näyttö tunnistaa tulosignaalia ja säätyy automaattisesti. Tähän menee noin 5 sekuntia. On suositeltavaa suorittaa automaattinen säätö aina tarkkuuden tai virkistystaajuuden vaihtamisen jälkeen painamalla -painiketta 3 sekunnin ajan. PÄÄOHJAUSVALIKKO LUKITTU/AVATTU Pääohjausvalikko (On-Screen Display -valikko) on lukittu, jotta vältetetään säätö, jota ei ole haluttu. Paina, ja -painikkeita yhdessä 5 sekuntia lukitaksesi ja avataksesi pääohjausvalikon. 17

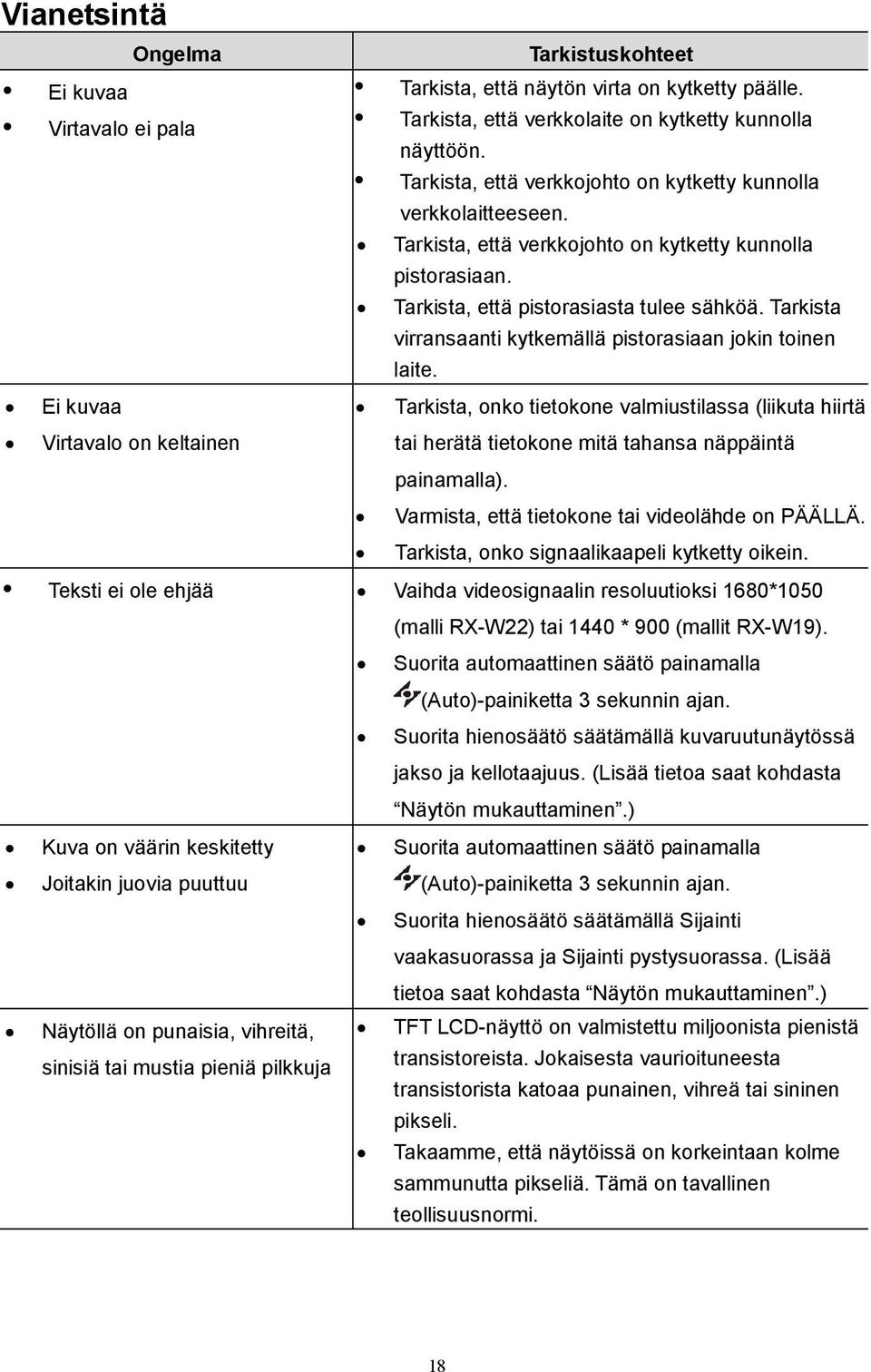

19 Vianetsintä Ongelma Ei kuvaa Virtavalo ei pala Ei kuvaa Virtavalo on keltainen Tarkistuskohteet Tarkista, että näytön virta on kytketty päälle. Tarkista, että verkkolaite on kytketty kunnolla näyttöön. Tarkista, että verkkojohto on kytketty kunnolla verkkolaitteeseen. Tarkista, että verkkojohto on kytketty kunnolla pistorasiaan. Tarkista, että pistorasiasta tulee sähköä. Tarkista virransaanti kytkemällä pistorasiaan jokin toinen laite. Tarkista, onko tietokone valmiustilassa (liikuta hiirtä tai herätä tietokone mitä tahansa näppäintä painamalla). Varmista, että tietokone tai videolähde on PÄÄLLÄ. Tarkista, onko signaalikaapeli kytketty oikein. Teksti ei ole ehjää Vaihda videosignaalin resoluutioksi 1680*1050 (malli RX-W22) tai 1440 * 900 (mallit RX-W19). Suorita automaattinen säätö painamalla Kuva on väärin keskitetty Joitakin juovia puuttuu Näytöllä on punaisia, vihreitä, sinisiä tai mustia pieniä pilkkuja (Auto)-painiketta 3 sekunnin ajan. Suorita hienosäätö säätämällä kuvaruutunäytössä jakso ja kellotaajuus. (Lisää tietoa saat kohdasta Näytön mukauttaminen.) Suorita automaattinen säätö painamalla (Auto)-painiketta 3 sekunnin ajan. Suorita hienosäätö säätämällä Sijainti vaakasuorassa ja Sijainti pystysuorassa. (Lisää tietoa saat kohdasta Näytön mukauttaminen.) TFT LCD-näyttö on valmistettu miljoonista pienistä transistoreista. Jokaisesta vaurioituneesta transistorista katoaa punainen, vihreä tai sininen pikseli. Takaamme, että näytöissä on korkeintaan kolme sammunutta pikseliä. Tämä on tavallinen teollisuusnormi. 18

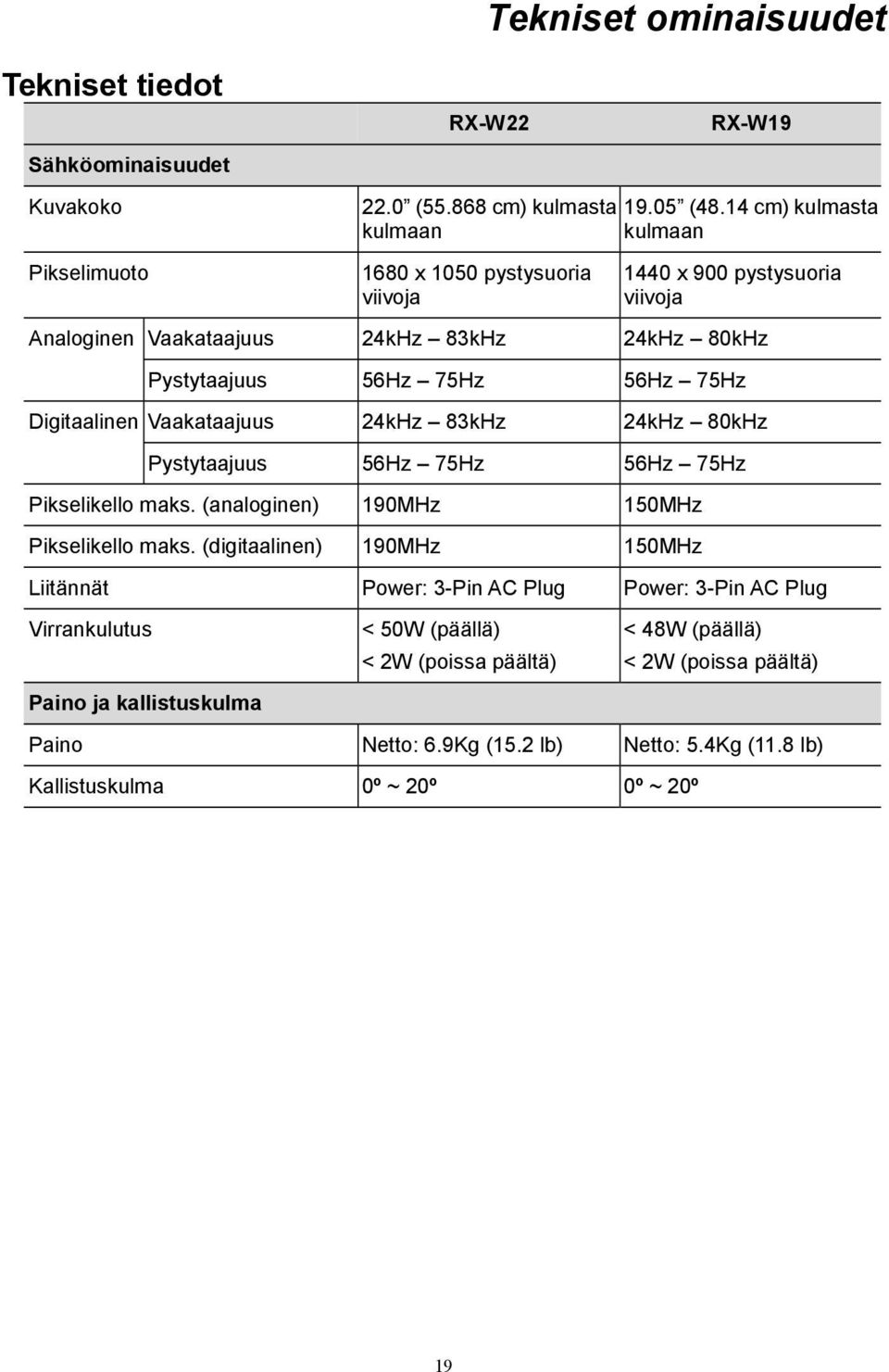

20 Tekniset ominaisuudet Tekniset tiedot Sähköominaisuudet RX-W22 RX-W19 Kuvakoko 22.0 ( cm) kulmasta kulmaan (48.14 cm) kulmasta kulmaan Pikselimuoto 1680 x 1050 pystysuoria viivoja 1440 x 900 pystysuoria viivoja Analoginen Vaakataajuus 24kHz 83kHz 24kHz 80kHz Pystytaajuus 56Hz 75Hz 56Hz 75Hz Digitaalinen Vaakataajuus 24kHz 83kHz 24kHz 80kHz Pystytaajuus 56Hz 75Hz 56Hz 75Hz Pikselikello maks. (analoginen) 190MHz 150MHz Pikselikello maks. (digitaalinen) 190MHz 150MHz Liitännät Power: 3-Pin AC Plug Power: 3-Pin AC Plug Virrankulutus Paino ja kallistuskulma < 50W (päällä) < 2W (poissa päältä) < 48W (päällä) < 2W (poissa päältä) Paino Netto: 6.9Kg (15.2 lb) Netto: 5.4Kg (11.8 lb) Kallistuskulma 0º ~ 20º 0º ~ 20º 19

21 Määräykset FCC-määräykset Tämä laite vastaa FCC-sääntöjen kohdan 15 vaatimuksia. Toiminnon on täytettävä seuraavat kaksi ehtoa: (1) Laite ei saa aiheuttaa haitallista häiriötä ja (2) laitteen on siedettävä saapuvat häiriösignaalit mukaan lukien mahdolliset häiriötä aiheuttavat toiminnot. HUOMIO! Tämä laitteisto on testattu ja sen on todettu noudattavan B-luokan digitaalisille laitteille asetettuja rajoituksia FCC-säännösten osan 15 mukaisesti. Nämä rajoitukset on suunniteltu tarjoamaan kohtuullisen suojan kaupallisessa ympäristössä esiintyvää haitallista häiriötä vastaan. Tässä käyttöoppaassa kuvattu laitteisto tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa. Jos sitä ei ole asennettu asennusohjeiden mukaisesti, se saattaa häiritä radiolähetysten vastaanottoa. Häiriöttömyyttä ei kuitenkaan voida taata missään tietyssä asennuksessa. Jos laitteisto häiritsee radio- tai televisiolähetysten vastaanottoa (voidaan määrittää kytkemällä laite päälle ja pois päältä), yritä häiriön korjaamista jotain seuraavista menetelmistä käyttäen: Käännä television tai radion antennia, kunnes häiriö päättyy. Siirrä laitteisto kauemmaksi televisiosta tai radiosta. Yhdistä laitteisto pistorasiaan, joka ei ole samassa virtapiirissä kuin televisio tai radio. Neuvojen kysyminen jälleenmyyjältä tai kokeneelta radio/tv-alan ammattilaiselta. VAROITUS: Laitteeseen tehdyt luvattomat muutokset voivat johtaa laitteen käytön muuttumiseen kielletyksi ja evätä takuun. 20

22 IT-laitteiden kierrätystiedot (vain TCO-malli) Associated Industries China Inc. on vahvasti omistautunut ympäristönsuojeluun ja pitää käytettyjen laitteiden kierrätystä pelastamalla ja hävittämällä yhtenä tärkeimmistä tehtävistään ympäristövaikutuksen minimoimisessa. Me AG Neovolla olemme erittäin tietoisia ympäristövoimista, jotka määräävät liiketoiminnastamme, ja pyrimme tunnistamaan ja tarjoamaan toimivimmat tuotteet ympäristövaikutuksien vähentämiseksi. Lisätietoja ja apua kierrätyksestä voit katsoa seuraavasta osoitteesta: WEEE Tietoja Euroopan unionissa käytettävistä tuotteista Symboli tuotteessa tai tuotepakkauksessa ilmoittaa, että tuote on elinkaarensa päähän tullessa hävitettävä erillään talousjätteistä. Ole hyvä ja ota huomioon, että luonnonvarojen suojelemiseksi sinun on toimitettava elinkaarensa loppuun tullut sähkölaite kierrätyspisteeseen hävitettäväksi. Jokaisessa Euroopan unionin maassa on sähkö- ja elektroniikkalaitteiden lajittelu- ja kierrätyskeskuksia. Saat lähimmän sähkö- ja elektroniikkalaitteiden kierrätys- tai keräyspisteen selville soittamalla paikalliseen jätehuoltoon tai kysymällä liikkeestä, josta ostit laitteen. 21
