1

2 Sisällysluettelo ENNEN KÄYTTÖÄ...2 ASENTAMINEN...2 VIRRAN KYTKEMINEN...2 HUOLTO...2 LCD-NÄYTÖN KULJETTAMINEN...2 LCD-NÄYTÖN KATSELUKULMAN SÄÄTÖ...3 ALUSTAN LUKKO...3 SEINÄTELINE...4 ALOITTAMINEN...5 LCD-NÄYTÖN MUKANA TOIMITETTAVAT TARVIKKEET...5 TUOTEOMINAISUUDET...6 OHJAUSPAINIKKEET...7 KYTKEMINEN...8 OHJELMISTOASETUKSET...9 NÄYTÖN MUKAUTTAMINEN...10 LCD-NÄYTÖN SÄÄTÄMINEN...10 KUVARUUTUVALIKON TOIMINTOJEN VALINTA...10 KUVARUUTUNÄYTÖT...11 VAROITUKSET JA VIANETSINTÄ...15 VAROITUKSET...15 VIANETSINTÄ...16 TIEDOT...17 MÄÄRÄYKSET...18 FCC-TIEDOT...18 TCO IT-LAITTEIDEN KIERRÄTYSTIEDOT...20 WEEE

3 Ennen käyttöä Asentaminen Älä peitä tai tuki LCD-näytön takana olevaa ilmanvaihtoaukkoa. Älä aseta LCD-monitoria suoraan auringonvaloon tai lämmönlähteen, kuten sähkölämmittimen tai lämpöpatterin lähelle. Vältä pölyä, mekaanista värähtelyä ja iskuja. Virran kytkeminen Käytä paikallisten vaatimusten mukaista virtajohtoa. Kytke virtajohdon pistoke LCD-näytön lähellä olevaan pistorasiaan. Älä aseta esineitä virtajohdon päälle. Irrota virtajohto pistorasiasta kun: et käytä LCD-näyttöä pitkään aikaan kaapeli on vioittunut tai kulunut LCD-näyttö putoaa tai kotelo on vioittunut tai lähetät LCD-näytön huollettavaksi kun sen toiminta on heikentynyt huomattavasti. Huolto Puhdista LCD-näytön runko, kuvaruutu ja ohjauspainikkeet pehmeällä, pienellä puhdistusainemäärällä kostutetulla rievulla. Älä käytä höyrystyviä aineita tai liuottimia, kuten alkoholia tai bentseeniä LCD-näytön puhdistukseen. Älä hankaa, koske tai lyö näytön pintaa terävällä tai hankaavalla esineellä (esim. lyijykynällä tai ruuvimeisselillä) välttääksesi naarmuja näytön pinnalla. Älä päästä esineitä tai nesteitä LCD-näytön takana olevaan ilmanvaihtoaukkoon. Tämä saattaa aiheuttaa tulipalon tai sähköiskun tai vaurioittaa osia. LCD-näytön kuljettaminen Pakkaa LCD-näyttö alkuperäiseen pakkausmateriaaliin ja pahvilaatikkoon ennen näytön kuljettamista. 2

4 LCD-näytön katselukulman säätö Voit säätää LCD-näytön katselukulmaa 5-25 pitämällä näytön yläosasta kiinni molemmin käsin ja liikuttamalla näyttöä edestakaisin kunnes katselukulma on sopiva. Alustan lukko Jos haluat taivuttaa alustaa 90 astetta kuljetusta varten, työnnä alustan pohjassa olevaa kahta metallipilaria ja taivuta alustaa 90 astetta kuten kuvattu alla. Monitorin suurin kallistuskulma on 25. Monitoria ei voi työntää alaspäin sen jälkeen kun kallistuskulma on 25. 3

5 Seinäteline Noudata alla olevia ohjeita jos haluat kiinnittää LCD-näytön seinälle käyttämällä seinä- tai varsitelinettä. Poista takakansi ensin Vedä takakansi ulos asettamalla kolikko tai tasapäinen ruuvimeisseli takakannen aukkoon. Irrota alustan kiinnitys 1. Irrota kaksi ruuvia 2. Irrota alustan kiinnitys Kiinnitä varsi- tai seinäteline alustan takapuolelle 4

6 LCD-näytön mukana toimitettavat tarvikkeet Kun olet poistanut LCD-näytön, varmista että seuraavat tavarat on toimitettu. LCD-näyttö Aloittaminen Verkkolaite (Lähtöjännitteen tulisi olla 12 V tasavirtaa ja ampeereja tulisi olla vähintään 4 A.) Virtajohto D-sub 15-nastainen VGA-kaapeli (*1) DVI-D digitaalikaapeli (*1) Audiokaapeli CD-ROM-levy Pikaopas 5

7 Tuoteominaisuudet 1. Ohjauspainikkeet 2. Kuulokepistoke 3. Sisäiset kaiuttimet 4. Taitettava jalusta 5. NeoV Optical Glass TM 6

8 Ohjauspainikkeet Edestä ON/OFF -painike Kytke LCD-näyttö päälle (ON) painamalla painiketta kerran ja pois päältä (OFF) painamalla painiketta uudelleen. VIRTAVALO VIRTAVALO palaa vihreänä tavallisen käytön aikana ja oranssina valmiustilassa. Siirry OIKEALLE Tuo esiin kuvaruutuvalikon. Valitsee kuvaruutuvalikon ominaisuudet vasemmalta oikealle ja alhaalta ylös. Siirry VASEMMALLE Tuo esiin kuvaruutuvalikon. Valitsee kuvaruutuvalikon ominaisuudet oikealta vasemmalla ja alhaalta ylös. Äänenvoimakkuuden lisääminen Tuo äänenvoimakkuus näkyviin, lisää äänenvoimakkuutta. Siirtyy näytöllä Äänenvoimakkuuden vähentäminen Mykistys päälle tai pois, vähennä äänenvoimakkuutta. Siirtyy näytöllä AUTO-painike / Videotila Valitse haluttu videotila painamalla : User (käyttäjä), Text (teksti), Movie (elokuva), Game (peli) tai Graphic (grafiikka). Valinta näkyy näytön oikeassa yläkulmassa. Voit säätää kuvan sijainnin ja suorituskyvyn automaattisesti painamalla - painiketta kolmen sekunnin ajan. Suosittelemme, että painat painiketta näytön ensimmäisen käyttökerran yhteydessä ja joka kerta, kun muutat näytön tarkkuutta ja/tai tulosignaalin virkistystaajuutta. 7

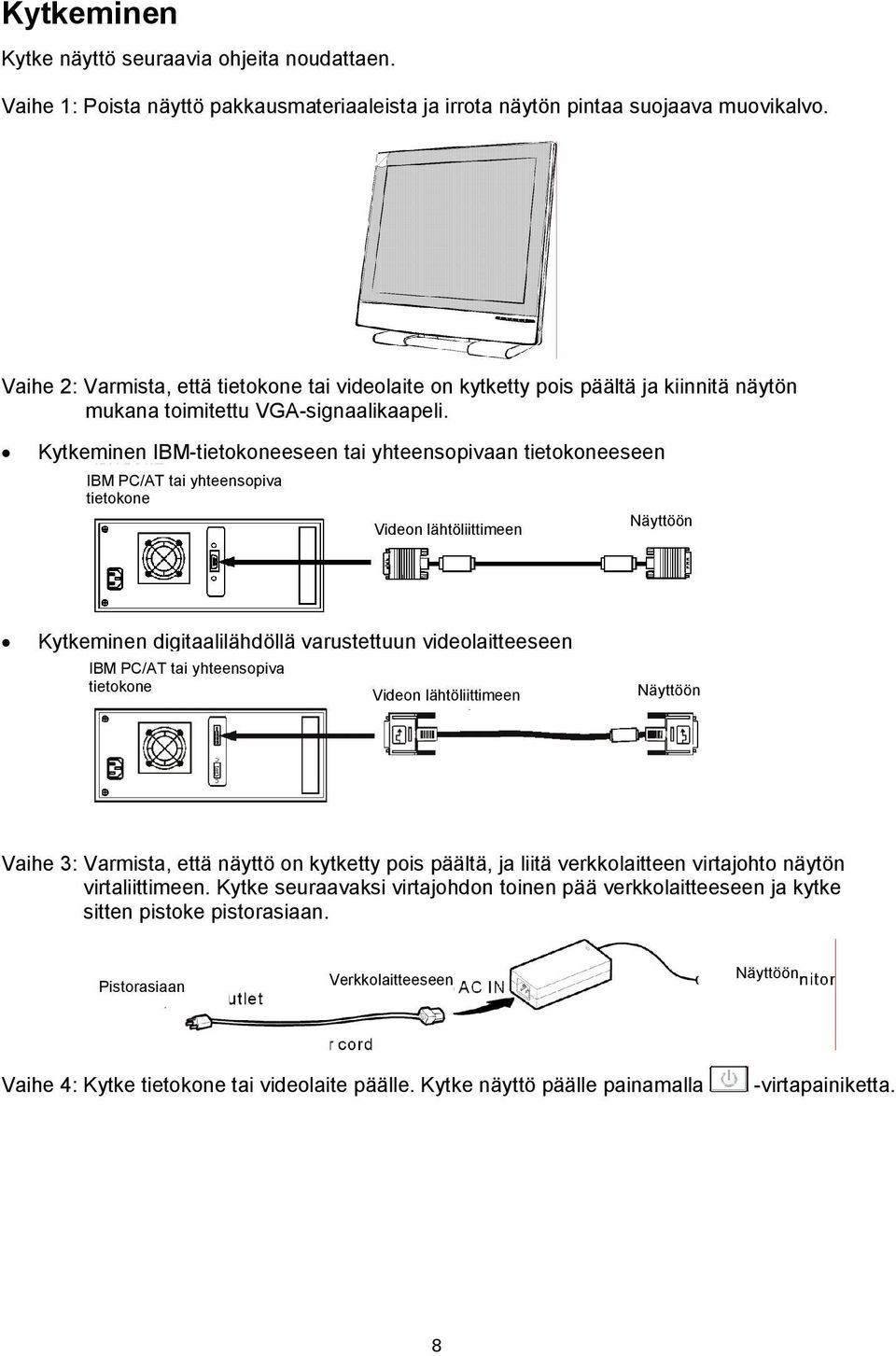

9 Kytkeminen Kytke näyttö seuraavia ohjeita noudattaen. Vaihe 1: Poista näyttö pakkausmateriaaleista ja irrota näytön pintaa suojaava muovikalvo. Vaihe 2: Varmista, että tietokone tai videolaite on kytketty pois päältä ja kiinnitä näytön mukana toimitettu VGA-signaalikaapeli. Kytkeminen IBM-tietokoneeseen tai yhteensopivaan tietokoneeseen IBM PC/AT tai yhteensopiva tietokone Videon lähtöliittimeen Näyttöön Kytkeminen digitaalilähdöllä varustettuun videolaitteeseen IBM PC/AT tai yhteensopiva tietokone Videon lähtöliittimeen Näyttöön Vaihe 3: Varmista, että näyttö on kytketty pois päältä, ja liitä verkkolaitteen virtajohto näytön virtaliittimeen. Kytke seuraavaksi virtajohdon toinen pää verkkolaitteeseen ja kytke sitten pistoke pistorasiaan. Pistorasiaan Verkkolaitteeseen Näyttöön Vaihe 4: Kytke tietokone tai videolaite päälle. Kytke näyttö päälle painamalla -virtapainiketta. 8

10 Vaihe 5: Paras suorituskyky (jätä tämä vaihe väliin, jos näyttö on kytketty videolaitteeseen kuten DVD-soittimeen tai videonauhuriin). E-W22 LCD-näytön optimiresoluutio on 1680 x Varmista, että näytön resoluutioksi on valittu tietokoneella 1680 x 1050 ja 60 Hz. Paina AUTO-painiketta. Näytön arvot optimoituvat automaattisesti. E-W19LCD-näytön optimiresoluutio on 1440 x 900. Varmista, että näytön resoluutioksi on valittu tietokoneella 1440 x 900 ja 60 Hz. Paina AUTO-painiketta. Näytön arvot optimoituvat automaattisesti. Ohjelmistoasetukset Microsoft Windows -datatiedoston asentaminen. Microsoft Windows -datatiedosto (jota kutsutaan myös ohjainohjelmistoksi) löytyy mukana tulevalta AG Neovo -CD-levyltä. Asennuksen jälkeistä sujuvaa käyttöä varten katso käyttöopasta, joka löytyy myös CD-levyltä. 9

11 Näytön mukauttaminen LCD-näytön säätäminen Kuvaruutuvalikosta löytyy monenlaisia toimintoja, joiden avulla voit säätää LCD-näyttöä parasta suoritusta varten. Käyttäjätila: Jotta käyttäjä voi katsella kuvia haluamillaan asetuksilla eri tilanteissa, käyttäjätilassa kaikki asetukset ovat säädettävissä. TEXT(teksti-), Movie(elokuva-), Game(peli-) tai Graphic(grafiikkatilassa): Näillä neljällä erityisellä tilalla on valmiit asetukset eri tilanteiden optimaalista katselua varten. Käyttäjän tarpeisiin ja ympäristöön sopivuutta varten krikkaus ja kontrasti ovat myös säädettävissä (lisäksi värilämpötila on säädettävissä tekstitilassa). Tärkeää! Vaikka LCD-näyttöä voidaan säätää manuaalisesti, suosittelemme käytettäväksi monitorin automaattista säätötoimintoa. Tämä säätää näytön parhaan suorituksen automaattisesti. Automaattista säätötoimintoa voi käyttää yksinkertaisesti painamalla AUTO-painiketta kolmen sekunnin ajan. Lisäksi suosittelemme automaattisen säätötoiminnon käyttöä aina, kunolet vaihtanut näytön tarkkuutta tai taajuutta. Kuvaruutuvalikon toimintojen valinta 1. Tuo kuvaruutuvalikko esiin painamalla, -painiketta. 2. Valitse toiminto painamalla tai -painiketta. 3. Muuta tämän jälkeen valitun toiminnon arvoa painamalla tai -painiketta. 10

12 Kuvaruutunäytöt VGA-tulo Kirkkauden säätö Kontrastin säätö Vaakasijainnin säätö Pystysijainnin säätö Terävyyden säätö Kuvaruutunäytön läpinäkyvyyden säätö Tärkeää! Terävyyden säätö ei ole käytettävissä kun: 1. tarkkuudeksi on asetettu 1440 x 900 (E-W19) tai 1680 x 1050 (E-W22), tai 2. sovellus on TEXT(teksti-), Movie(elokuva-), Game(peli-) tai Graphic(grafiikkatilassa). 11

13 Vaiheen säätö Taajuuden säätö Värilämpötilan valinta Valikon vaakasijainnin säätö Valikon pystysijainnin säätö Työkalujen säätö Videotilan valinta Kielen valinta 12

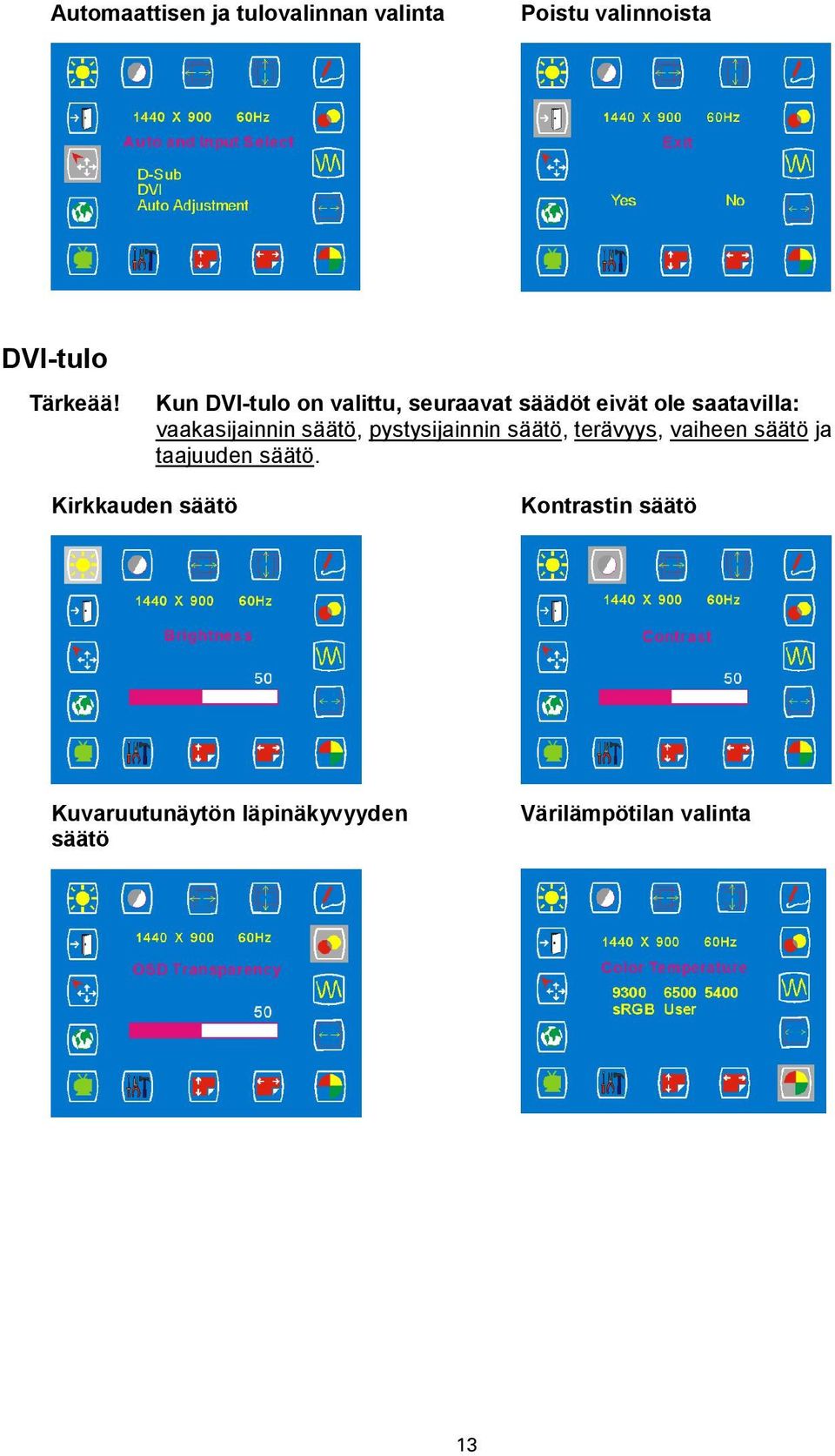

14 Automaattisen ja tulovalinnan valinta Poistu valinnoista DVI-tulo Tärkeää! Kun DVI-tulo on valittu, seuraavat säädöt eivät ole saatavilla: vaakasijainnin säätö, pystysijainnin säätö, terävyys, vaiheen säätö ja taajuuden säätö. Kirkkauden säätö Kontrastin säätö Kuvaruutunäytön läpinäkyvyyden säätö Värilämpötilan valinta 13

15 Valikon vaakasijainnin säätö Valikon pystysijainnin säätö Työkalujen valinta Videotilan valinta Kielen valinta Automaattisen ja tulovalinnan valinta Poistu valinnoista 14

16 Varoitukset Varoitukset ja vianetsintä Kun varoitus ilmestyy näytölle, valitse seuraavat kohdat löytääksesi LCD-näytön ongelmat. EI TULOSIGNAALIA Kun tulosignaalia ei havaita tuloista. Varmista, että tietokone tai videolähde on PÄÄLLÄ. Tarkasta, onko signaalikaapeli kytketty oikein. Tarkista onko liittimen sisällä oleva nasta vääntynyt tai poikki. EI VIDEOSIGNAALIA ANALOGISESTA TULOSTA Signaalia ei havaita ANALOGISESTA portista. Varmista, että tietokone on PÄÄLLÄ. Varmista, että 15-nastainen D-Sub-kaapeli on kytketty oikein LCD-näytön takana olevaan ANALOGISEEN porttiin. Varmista, että 15-nastainen D-Sub-kaapeli on kytketty oikein tietokoneeseen. Tarkista onko 15-nastaisen D-Sub-kaapelin liittimen sisällä oleva nasta vääntynyt tai poikki. EI VIDEOSIGNAALIA DIGITAALISESTA TULOSTA Signaalia ei havaita DIGITAALISESTA portista. Varmista, että tietokone on PÄÄLLÄ. Varmista, että DVI-kaapeli on kytketty oikein LCD-näytön takana olevaan DIGITAALISEEN porttiin. Tarkista, että DVI-kaapeli on kytketty oikein tietokoneeseen. Tarkista onko DVI-kaapelin sisällä oleva nasta vääntynyt tai poikki. 15

17 Vianetsintä Vika Ei kuvaa Virtavalo ei pala Tarkastus Varmista, että LCD-näytön virta on kytketty päälle. Varmista, että LCD-näytön verkkolaite on kytketty oikein. Varmista, että virtajohto on kytketty oikein verkkolaitteeseen. Varmista, että virtajohto on kytketty oikein pistorasiaan. Varmista, että pistorasia toimii normaalisti. Tarkista virransaanti kytkemällä pistorasiaan jokin toinen laite. Ei kuvaa Virtavalo on keltainen Tarkista, onko tietokone valmiustilassa (liikuta hiirtä tai herätä tietokone mitä tahansa näppäintä painamalla). Varmista, että tietokone tai videolähde on PÄÄLLÄ. Tarkista, onko signaalikaapeli kytketty oikein. Epäselvä tekstinäyttö Tarkista, onko resoluutioksi asetettu 1280 x Suorita automaattinen säätö painamalla -painiketta 3 sekunnin ajan. Säädä jakso ja kellotaajuus Näytön säätö -valikossa. (Katso tarkemmat ohjeet kohdasta LCD-näytön säätäminen.) Valitse kuvaruutunäytöstä Terävyys ja säädä kuvan terävyyttä, jos resoluutioksi ei ole asetettu 1680*1050 (malli E-W22) tai 1440 * 900 (mallit E-W19). (Katso tarkemmat ohjeet kohdasta LCD-näytön säätäminen.) Väärä näytön keskitys Puuttuvia juovia Näytöllä on punaisia, vihreitä, sinisiä tai mustia pilkkuja Suorita automaattinen säätö painamalla -painiketta 3 sekunnin ajan. Säädä Sijainti vaakasuorassa ja Sijainti pystysuorassa. (Katso tarkemmat ohjeet kohdasta LCD-näytön säätäminen.) TFT LCD näyttö koostuu miljoonista mikrotransistoreista. Jokaisesta vaurioituneesta transistorista katoaa punainen, vihreä tai sininen pilkku. Valmistusprosessissa hyväksytään erittäin pieni viallisten transistorien määrä. Yleisesti hyväksytty normi on 3 pilkkua. 16

18 Tiedot Sähköominaisuudet Kuvakoko Pikselimuoto E-W ( cm) kulmasta kulmaan 1680 x 1050 pystysuoria viivoja E-W19 19 (480 mm) kulmasta kulmaan 1440 x 900 pystysuoria viivoja Analoginen Vaakataajuus 24kHz 80kHz 24kHz 80kHz, Pystytaajuus 56Hz - 75Hz 56Hz - 75Hz Digitaalinen Vaakataajuus 30kHz-80kHz 30kHz-80kHz Pystytaajuus 56Hz - 75Hz 56Hz - 75Hz Pikselikello maks. (analoginen) 165MHz 165MHz Pikselikello maks. (digitaalinen) 165MHz 165MHz Liitännät Power: 3-Pin AC Plug Power: 3-Pin AC Plug Virrankulutus Paino ja kallistuskulma < 55W (päällä) < 2W (unitilassa) < 1W (poissa päältä) < 50W (päällä) < 2W (unitilassa) < 1W (poissa päältä) Paino Netto: 7.9 Kg (17.41 lb) Netto: 6.24Kg (13.75 lb) Kallistuskulma 5º ~ 25º 5º ~ 25º *Määrityksiä voidaan muuttaa ilman erillistä ilmoitusta. 17

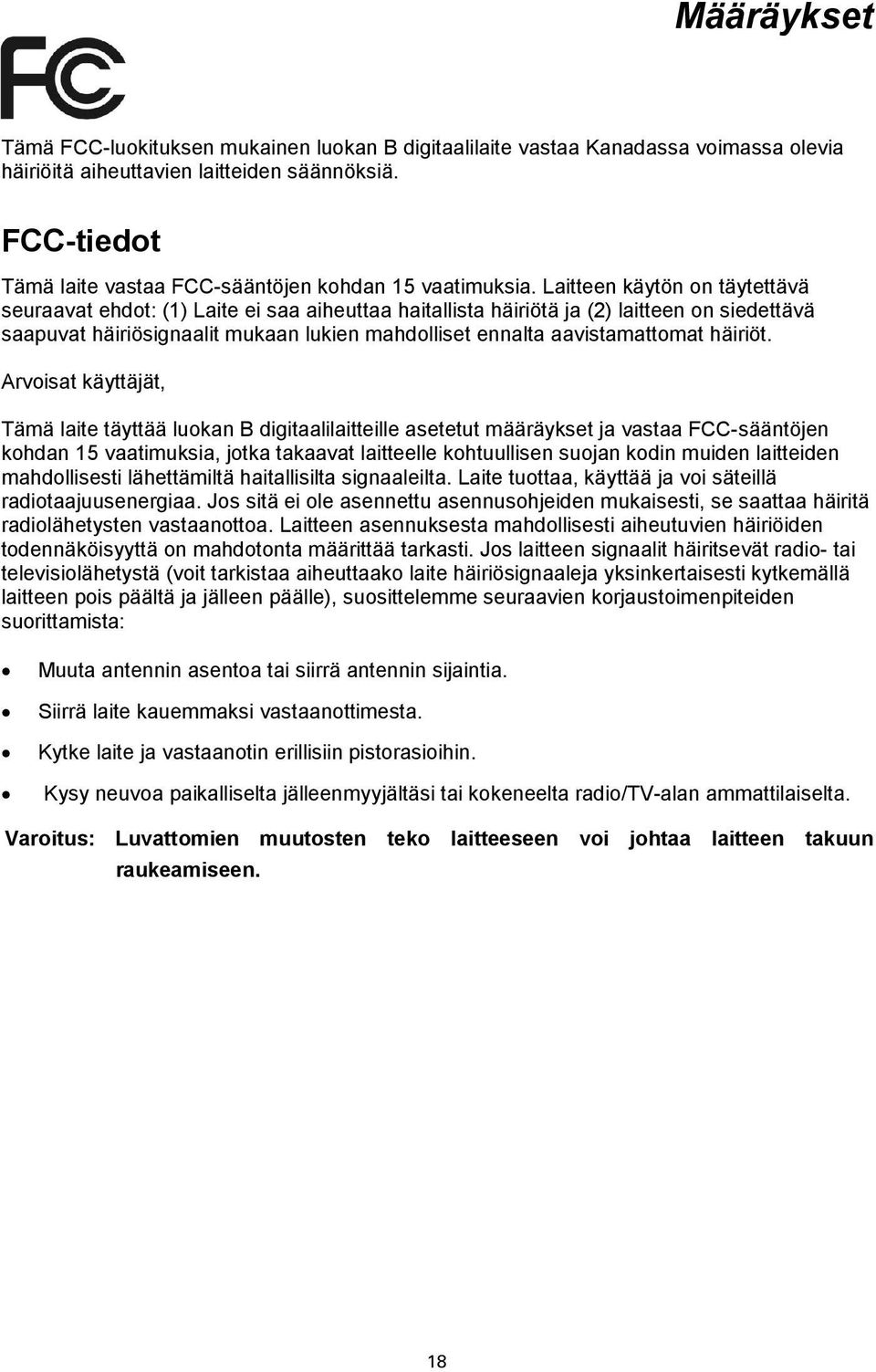

19 Määräykset Tämä FCC-luokituksen mukainen luokan B digitaalilaite vastaa Kanadassa voimassa olevia häiriöitä aiheuttavien laitteiden säännöksiä. FCC-tiedot Tämä laite vastaa FCC-sääntöjen kohdan 15 vaatimuksia. Laitteen käytön on täytettävä seuraavat ehdot: (1) Laite ei saa aiheuttaa haitallista häiriötä ja (2) laitteen on siedettävä saapuvat häiriösignaalit mukaan lukien mahdolliset ennalta aavistamattomat häiriöt. Arvoisat käyttäjät, Tämä laite täyttää luokan B digitaalilaitteille asetetut määräykset ja vastaa FCC-sääntöjen kohdan 15 vaatimuksia, jotka takaavat laitteelle kohtuullisen suojan kodin muiden laitteiden mahdollisesti lähettämiltä haitallisilta signaaleilta. Laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa. Jos sitä ei ole asennettu asennusohjeiden mukaisesti, se saattaa häiritä radiolähetysten vastaanottoa. Laitteen asennuksesta mahdollisesti aiheutuvien häiriöiden todennäköisyyttä on mahdotonta määrittää tarkasti. Jos laitteen signaalit häiritsevät radio- tai televisiolähetystä (voit tarkistaa aiheuttaako laite häiriösignaaleja yksinkertaisesti kytkemällä laitteen pois päältä ja jälleen päälle), suosittelemme seuraavien korjaustoimenpiteiden suorittamista: Muuta antennin asentoa tai siirrä antennin sijaintia. Siirrä laite kauemmaksi vastaanottimesta. Kytke laite ja vastaanotin erillisiin pistorasioihin. Kysy neuvoa paikalliselta jälleenmyyjältäsi tai kokeneelta radio/tv-alan ammattilaiselta. Varoitus: Luvattomien muutosten teko laitteeseen voi johtaa laitteen takuun raukeamiseen. 18

20 TCO 06 E-W19 on ylpeä siitä, että on saavuttanut johtavan kansainvälisen laatustandardin - TCO'06-sertifikaatin. Onnittelut! Ostamassasi tuotteessa on TCO'06 Media Displays - merkki. Tämä tarkoittaa, että näyttösi on suunniteltu ja valmistettu joidenkin maailman tiukimpien suorituskykyja ympäristökriteerien mukaan. Näytön valmistaja on valinnut TCO'06 Media Displays -sertifikaatin merkkinä käytettävyydestä, suorituskyvystä ja vähennetystä vaikutuksesta ympäristöön. TCO'06 Media Display -sertifikaatin saaneet tuotteet on erityisesti suunniteltu liikkuvien kuvien laadukkaaseen toistamiseen. Ominaisuudet, kuten luminanssi, väritoisto ja vasteaika, ovat tärkeitä tv:tä katsellessa, web-suunnittelussa ja median, grafiikan tai muiden liikkuvan kuvan loistavaa näyttämistä vaativien sovellusten toistamisessa. * Muita TCO'06 Media Displays -ominaisuuksia: Ergonomia Loistava visuaalinen ergonomia ja kuvanlaatu näkö- ja rasitusongelmien vähentämiseksi. Kriteerit luminanssille, kontrastille, tarkkuudelle, heijastukselle, väritoistolle ja vasteajalle. Energia Energiansäästötila hyödyttää sekä käyttäjää että ympäristöä Päästöt Heikot sähkömagneettiset kentät näytön ympärillä Ekologia Tuote on suunniteltu kierrätettäväksi. Valmistajalla tulee olla ympäristösertifioitu hallintajärjestelmä, kuten EMAS tai ISO Rajoituksia seuraavissa aineissa: o Klorinoidut ja brominoidut palonestoaineet ja polymeerit o Vaaralliset raskasmetallit, kuten kadmium, elohopea, kuusiarvoinen kromi ja lyijy. Kaikki TCO-merkityt tuotteet tarkistaa ja sertifioi TCO Development, itsenäinen merkintäorganisaatio. Yli 20 vuoden ajan TCO Development on ollut eturintamassa viemässä IT-laitteistojen suunnittelua käyttäjäystävällisempään suuntaan. Kriteerimme on luotu yhteistyössä kansainvälisen tutkijoiden, asiantuntijoiden, käyttäjien ja valmistajien ryhmän kanssa. Aivan ohjelman alusta lähtien TCO-merkityt tuotteet ovat lisänneet suositaan ja niitä vaativat nykyään käyttäjät ja IT-valmistajat ympäri maailman. Täydet määritykset ja luettelot sertifioiduista tuotteista löytyvät kotisivuiltamme * Pääosin tavallisiin työtehtäviin, kuten tekstinkäsittelyyn, käytettyihin näyttöihin suosittelemme näyttöä, joka on sertifioitu toimistonäyttösarjamme näyttöihin TCO'03 Displays tai uudempiin. 19

21 IT-laitteiden kierrätystiedot (vain E-W19-malli) Associated Industries China Inc. on vahvasti omistautunut ympäristönsuojeluun ja pitää käytettyjen laitteiden kierrätystä pelastamalla ja hävittämällä yhtenä tärkeimmistä tehtävistään ympäristövaikutuksen minimoimisessa. Me AG Neovolla olemme erittäin tietoisia ympäristövoimista, jotka määräävät liiketoiminnastamme, ja pyrimme tunnistamaan ja tarjoamaan toimivimmat tuotteet ympäristövaikutuksien vähentämiseksi. Lisätietoja ja apua kierrätyksestä voit katsoa seuraavasta osoitteesta: WEEE Tietoja Euroopan unionissa käytettävistä tuotteista Symboli tuotteessa tai tuotepakkauksessa ilmoittaa, että tuote on elinkaarensa päähän tullessa hävitettävä erillään talousjätteistä. Ole hyvä ja ota huomioon, että luonnonvarojen suojelemiseksi sinun on toimitettava elinkaarensa loppuun tullut sähkölaite kierrätyspisteeseen hävitettäväksi. Jokaisessa Euroopan unionin maassa on sähkö- ja elektroniikkalaitteiden lajittelu- ja kierrätyskeskuksia. Saat lähimmän sähkö- ja elektroniikkalaitteiden kierrätys- tai keräyspisteen selville soittamalla paikalliseen jätehuoltoon tai kysymällä liikkeestä, josta ostit laitteen. 20
