1 610FC 12/10/99 1:04 pm Page 1 Installations- og brugervejledning Installasjons- og brukerveiledning Asettelu ja pšivittšinen kšyttš Handbok fšr installation och daglig anvšndning MAEUL0020

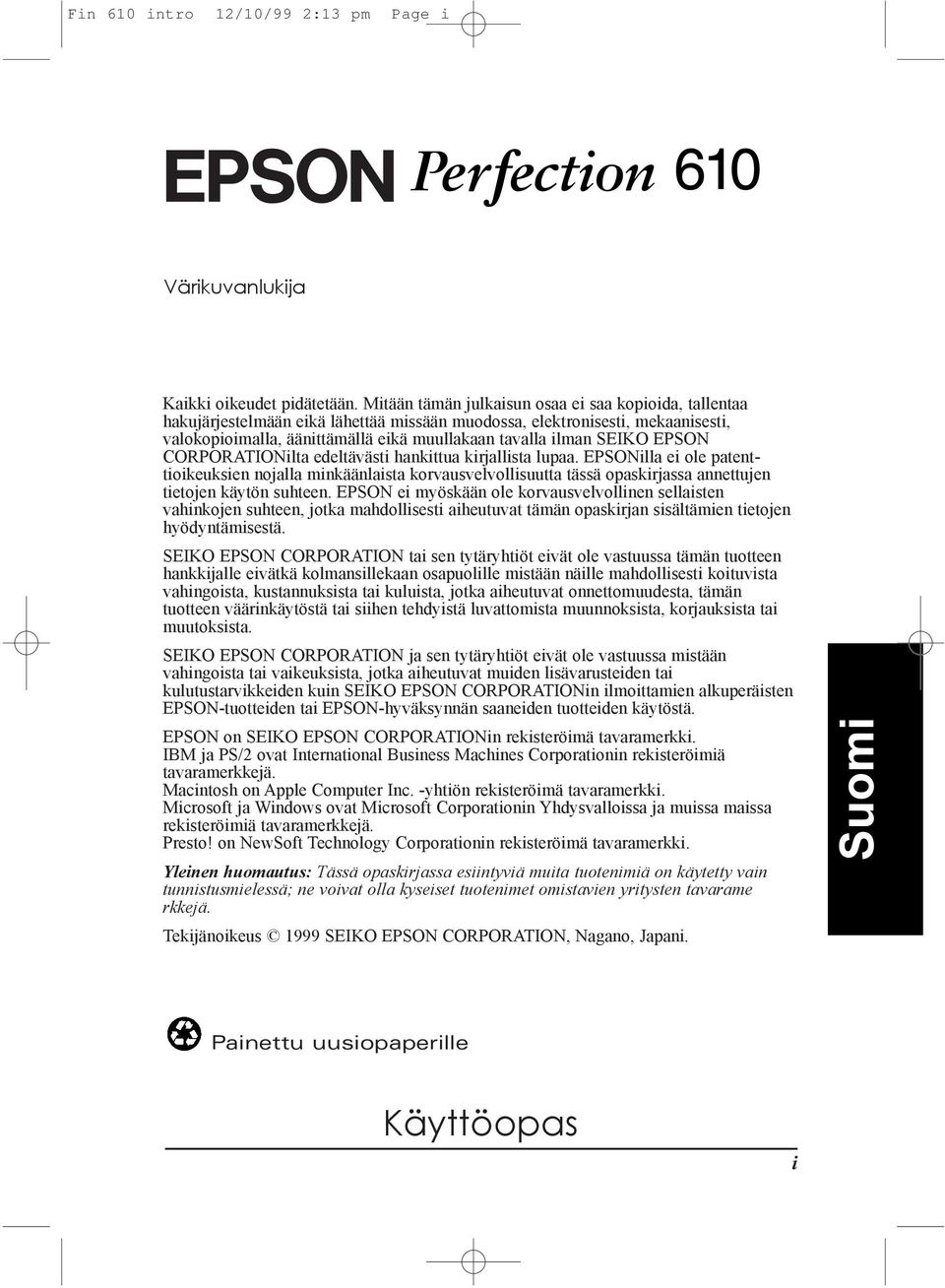

2 Fin 610 intro 12/10/99 2:13 pm Page i VŠrikuvanlukija Kaikki oikeudet pidštetššn. MitŠŠn tšmšn julkaisun osaa ei saa kopioida, tallentaa hakujšrjestelmššn eikš lšhettšš missššn muodossa, elektronisesti, mekaanisesti, valokopioimalla, ŠŠnittŠmŠllŠ eikš muullakaan tavalla ilman SEIKO EPSON CORPORATIONilta edeltšvšsti hankittua kirjallista lupaa. EPSONilla ei ole patenttioikeuksien nojalla minkššnlaista korvausvelvollisuutta tšssš opaskirjassa annettujen tietojen kšytšn suhteen. EPSON ei myšskššn ole korvausvelvollinen sellaisten vahinkojen suhteen, jotka mahdollisesti aiheutuvat tšmšn opaskirjan sisšltšmien tietojen hyšdyntšmisestš. SEIKO EPSON CORPORATION tai sen tytšryhtišt eivšt ole vastuussa tšmšn tuotteen hankkijalle eivštkš kolmansillekaan osapuolille mistššn nšille mahdollisesti koituvista vahingoista, kustannuksista tai kuluista, jotka aiheutuvat onnettomuudesta, tšmšn tuotteen vššrinkšytšstš tai siihen tehdyistš luvattomista muunnoksista, korjauksista tai muutoksista. SEIKO EPSON CORPORATION ja sen tytšryhtišt eivšt ole vastuussa mistššn vahingoista tai vaikeuksista, jotka aiheutuvat muiden lisšvarusteiden tai kulutustarvikkeiden kuin SEIKO EPSON CORPORATIONin ilmoittamien alkuperšisten EPSON-tuotteiden tai EPSON-hyvŠksynnŠn saaneiden tuotteiden kšytšstš. EPSON on SEIKO EPSON CORPORATIONin rekisteršimš tavaramerkki. IBM ja PS/2 ovat International Business Machines Corporationin rekisteršimiš tavaramerkkejš. Macintosh on Apple Computer Inc. -yhtišn rekisteršimš tavaramerkki. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa ja muissa maissa rekisteršimiš tavaramerkkejš. Presto! on NewSoft Technology Corporationin rekisteršimš tavaramerkki. Yleinen huomautus: TŠssŠ opaskirjassa esiintyviš muita tuotenimiš on kšytetty vain tunnistusmielessš; ne voivat olla kyseiset tuotenimet omistavien yritysten tavarame rkkejš. TekijŠnoikeus 1999 SEIKO EPSON CORPORATION, Nagano, Japani. Suomi Painettu uusiopaperille KŠyttšopas i

3 Fin 610 intro 12/10/99 2:13 pm Page ii Vakuutus mššršystenmukaisuudesta Valmistaja: Osoite: SEIKO EPSON CORPORATION 3-5, Owa 3-chome, Suwa-shi, Nagano-ken JAPANI Edustaja: EPSON EUROPE B.V. Osoite: Prof. J.H. Bavincklaan , AT Amstelveen, HOLLANTI Vakuutamme tšten, ettš tuote: Tuotteen nimi: Malli: Kuvanlukija G750A tšyttšš seuraavien direktiivien ja normien asettamat vaatimukset: Direktiivi 89/336/ETY: Direktiivi 73/23/ETY: EN luokka B EN EN EN IEC IEC IEC EN HeinŠkuu 1999 H. Horiuchi PŠŠjohtaja EPSON EUROPE B.V. ii

4 Fin 610 intro 12/10/99 2:13 pm Page iii SisŠllysluettelo Turvaohjeita TŠrkeitŠ turvaohjeita Varoitus, Muistutus, Huomautus ENERGY STAR toiminta-ajatuksen noudattaminen Luku 1 Lukijaan perehtyminen Toiminteet Lukijan poistaminen pakkauksesta Lukijan osat Painike Luku 2 Lukijan asettelu kšyttšvalmiiksi Lukijan sijoituspaikan valinta Kantolukon avaaminen Lukijan kytkentš verkkovirtaan Alustus Lukijan kytkentš tietokoneeseen USB-liitŠntšjen ymmšrtšminen Lukijan kytkentš Lukijan ohjelmiston asennus Luku 3 Ohjelmiston asennus JŠrjestelmŠŠ koskevat vaatimukset PC:t Macintosh-tietokoneet Lukijaohjelmiston asennus (Windows) Lukijaohjelmiston asennus (Macintosh) NŠyttšruudun hienosšštš VŠrioppaan kšyttš Suomi iii

5 Fin 610 intro 12/10/99 2:13 pm Page iv Luku 4 Lukijan kšyttš Lukumenettely Asiakirjan sijoittaminen lukijaan Suojakannen irrotus paksuja tai isokokoisia asiakirjoja varten EPSON TWAINin kšynnistys Kuvan lukeminen EPSON TWAIN -asetusten teko Photo-valikossa EPSON TWAIN -asetusten teko OCR/Line Art -valikossa Luetun kuvan tallennus Luenta kšynnistyspainiketta painaen Luku 5 KŠynnistyspainikkeen kšyttš KŠynnistyspainiketoiminto PageManager for EPSON Kohdesovellukset Scan Buttons -palkissa Sovelluksen osoittaminen toimimaan kšynnistyspainikkeella Sovellusten lisššminen Scan Buttons -palkkiin Uusien sovellusten rekisteršinti EPSON Scanner Monitor lukijamonitorin asettelu (Macintosh) KŠynnistyspainiketoiminnon asettelu (Windows 98) iv

6 Fin 610 safety 12/10/99 2:35 pm Page 1 Turvaohjeita TŠrkeitŠ turvaohjeita Lue huolellisesti kaikki alla annetut ohjeet ja pidš ne hyvšssš tallessa vastaista tarvetta varten. Noudata kaikkia lukijaan merkittyjš varoituksia ja ohjeita. Irrota lukija verkkovirrasta ennen sen puhdistamista. KŠytŠ puhdistukseen pelkšstššn kosteaa liinaa. Varo, ettei lukijalle pššse kaatumaan mitššn nestettš. lš sijoita lukijaa epšvarmalle alustalle taikka lšhelle lšmpšpatteria tai muuta lšmmšnlšhdettš. KŠytŠ yksinomaan lukijan tehokilven mukaista virtalšhdettš. Kytke kaikki laitteet kunnolla maadoitettuun pistorasiaan. VŠltŠ kšyttšmšstš sellaisten virtapiirien pistorasioita, joihin on jo kytketty jatkuvasti pššlle ja pois kytkeytyviš laitteita kuten kopiokone tai ilmastointilaite. lš kšytš vahingoittunutta tai hankautunutta liitšntšjohtoa. Jos lukijan yhteydessš kšytetššn jatkojohtoa, varmistaudu, ettei jatkojohdon všlityksellš verkkoon kytkettyjen laitteiden yhteenlaskettu ampeerimššrš ylitš johdon virrankestoa. Varmista myšs, ettei kaikkien samaan seinškoskettimeen kytkettyjen laitteiden yhteenlaskettu ampeerimššrš ylitš seinškoskettimen virrankestoa. lš yritš suorittaa lukijalle muita kuin KŠyttšoppaassa erityisesti selostettuja huoltotoimia. Irrota lukija verkkovirrasta ja anna huoltaminen vaaditun pštevyyden omaavan huoltohenkilšstšn tehtšvšksi seuraavissa tilanteissa: Suomi Turvaohjeita 1

7 Fin 610 safety 12/10/99 2:35 pm Page 2 Jos liitšntšjohto tai pistorasia on vahingoittunut; jos lukijaan on kaatunut jotakin nestettš; jos lukija on pššssyt putoamaan tai sen kotelo on vaurioitunut; jos lukija ei toimi normaalilla tavalla tai jos sen suorituskyky on huomattavasti heikentynyt. ( lš puutu muihin kuin niihin sšštšlaitteisiin, joiden tehtšvš on selostettu kšyttšohjeissa.) Jos lukijaa on tarkoitus kšyttšš Saksassa, on pantava merkille seuraavat seikat: RiittŠvŠn oikosulku- ja ylivirtasuojan antamiseksi lukijalle on rakennuksen verkkoliitšnnšt varustettava 16 ampeerin virrankatkaisimella. Bei Anschlu des Druckers an die Stromversorgung mu sichergestellt werden, da die GebŠudeinstallation mit einem 16 A- óberstromschalter abgesichert ist. Jos lukijaa ei aiota kšyttšš pitkššn aikaan, se on irrotettava verkkovirrasta. Varoitus, Muistutus, Huomautus Varoituksia tšytyy noudattaa tarkoin mahdollisten henkilšvahinkojen všlttšmiseksi. Muistutukset tšytyy huomioida mahdollisten laitevaurioiden všlttšmiseksi. Huomautukset sisšltšvšt lukijan kšyttššn liittyviš tšrkeitš tietoja ja kšytšnnšn vinkkejš. 2 Turvaohjeita

8 Fin 610 safety 12/10/99 2:35 pm Page 3 ENERGY STAR toiminta-ajatuksen noudattaminen ENERGY STAR -ohjelmaan osallistuvana yrityksenš EPSON on varmistanut, ettš tšmš tuote tšyttšš energiansššstšn osalta ENERGY STAR -normit. KansainvŠlinen ENERGY STAR -konttorikoneohjelma on tieto- ja konttorikoneteollisuuden piiriin muodostettu vapaaehtoinen ryhmittymš, joka pyrkii edistšmššn energiaa sššstšvien henkilškohtaisten tietokoneiden, monitorien, kirjoittimien, faksien, kopiokoneiden ja lukijoiden kšyttššnottoa energiankehityksestš aiheutuvan ilmansaasteen všhentšmiseksi. Suomi Turvaohjeita 3

9 Fin 610 safety 12/10/99 2:35 pm Page 4 4 Turvaohjeita

10 Fin 610 ch1 12/10/99 2:06 pm Page 1-1 Luku 1 Lukijaan perehtyminen 1 Toiminteet Lukijan poistaminen pakkauksesta Lukijan osat Painike Suomi Lukijaan perehtyminen 1-1

11 Fin 610 ch1 12/10/99 2:06 pm Page 1-2 Toiminteet EPSON Perfection 610 lukija tarjoaa seuraavat toiminteet: Suurin optinen resoluutio 600 dpi (pistettš/tuuma) tavallisessa luvussa ja 2400 dpi yksityiskohtaisessa luvussa (micro step sub scanning) (syšttš 36 bittiš, tulostus 24 bittiš). KŠynnistyspainikkeella tapahtuva pikaluku. Kevytrakenteinen, lukualue A4/kirjekoko. MonivŠri- tai harmaa-asteikkoluku. Kuvien tulostuksessa on kšytettšvissš yli 16 miljoonaa všrisšvyš tai jopa 256 harmaan, mustan ja valkoisen eri sšvyš. EPSON TWAINin avulla on mahdollista hyšdyntšš erittšin tarkoin lukijan kaikkia pitkšlle kehitettyjš ominaisuuksia. EPSON TWAINin Unsharp Mask -lisšlaite teršvši kuvan automaattisesti, niin ettš kaikki yksityiskohdat nškyvšt selkeinš. EPSON TWAINin De-screening-ohjelma poistaa automaattisesti eihalutut lšikekuviot luetuista kuvista parantaen siten tulostuksen laatua. 1-2 Lukijaan perehtyminen

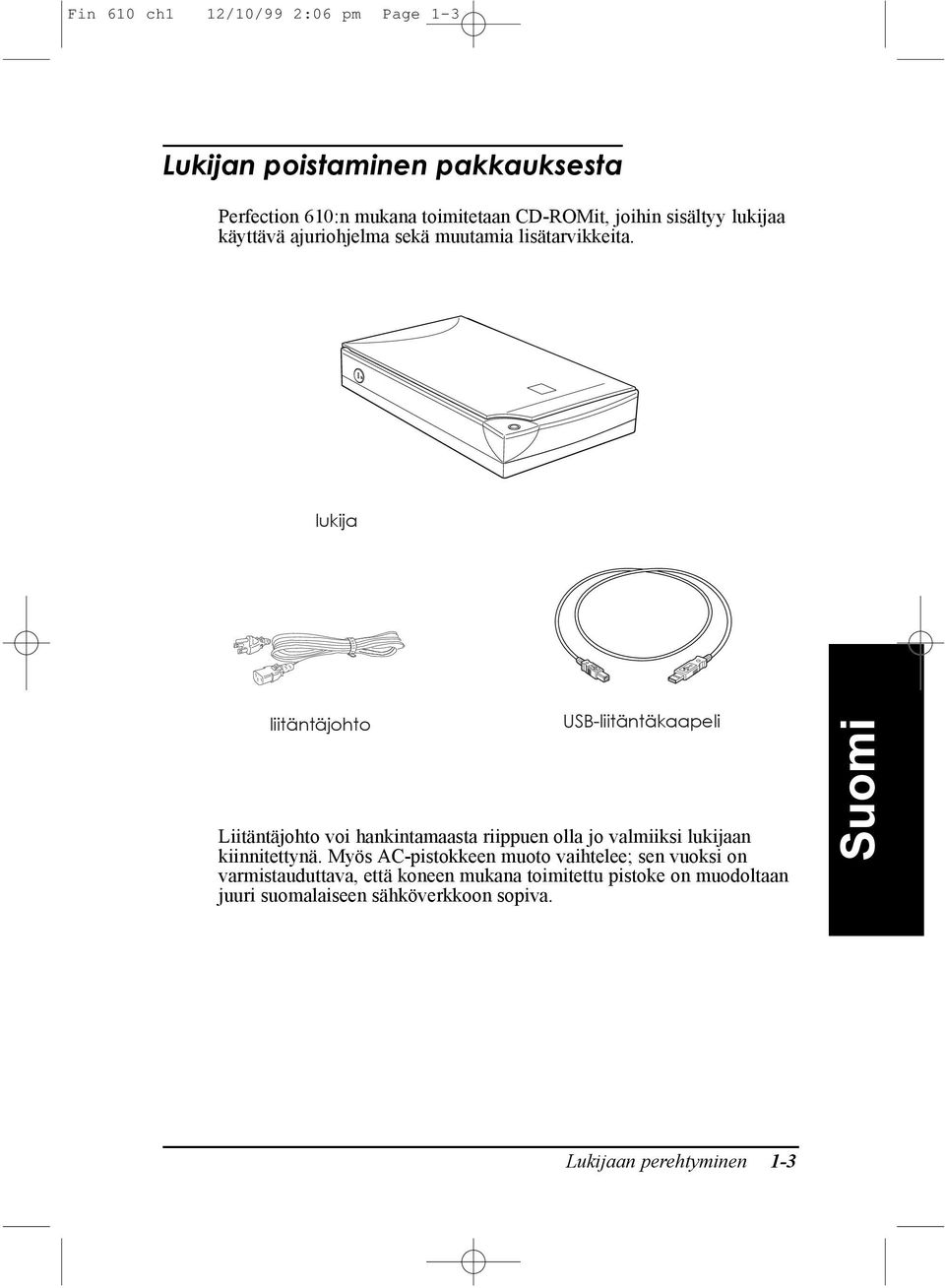

12 Fin 610 ch1 12/10/99 2:06 pm Page 1-3 Lukijan poistaminen pakkauksesta Perfection 610:n mukana toimitetaan CD-ROMit, joihin sisšltyy lukijaa kšyttšvš ajuriohjelma sekš muutamia lisštarvikkeita. lukija liitšntšjohto USB-liitŠntŠkaapeli LiitŠntŠjohto voi hankintamaasta riippuen olla jo valmiiksi lukijaan kiinnitettynš. Myšs AC-pistokkeen muoto vaihtelee; sen vuoksi on varmistauduttava, ettš koneen mukana toimitettu pistoke on muodoltaan juuri suomalaiseen sšhkšverkkoon sopiva. Suomi Lukijaan perehtyminen 1-3

13 Fin 610 ch1 12/10/99 2:06 pm Page 1-4 Lukijan osat asiakirjan suojakansi kelkka (lepoasennossa) asiakirjan lukualusta kantolukko kšynnistyspainike USB-liitŠntŠvastike AC-sisŠŠnmeno 1-4 Lukijaan perehtyminen

14 Fin 610 ch1 12/10/99 2:06 pm Page 1-5 Painike Lukijassa on vain yksi painike, kšynnistyspainike Start. Painike Painike KŠynnistys TehtŠvŠ Laitekytkin, jolla suoritetaan luku ja siirretššn luettu kuva valittuun sovellusohjelmaan. TŠmŠn toiminteen hyšdyntšmiseksi tarvitaan asetteluohjelma. Tarkempia ohjeita on luvussa 3. Suomi Lukijaan perehtyminen 1-5

15 Fin 610 ch1 12/10/99 2:06 pm Page Lukijaan perehtyminen

16 Fin 610 ch2 12/10/99 2:08 pm Page 2-1 Luku 2 Lukijan asettelu kšyttšvalmiiksi 2 Lukijan sijoituspaikan valinta Kantolukon avaaminen Lukijan kytkentš verkkovirtaan Alustus Lukijan kytkentš tietokoneeseen USB-liitŠntšjen ymmšrtšminen Lukijan kytkentš Lukijaohjelmiston asennus Suomi Lukijan asettelu kšyttšvalmiiksi 2-1

17 Fin 610 ch2 12/10/99 2:08 pm Page 2-2 Lukijan sijoituspaikan valinta Lukijan sijoituspaikkaa valittaessa on noudatettava seuraavia ohjeita: Lukija tšytyy sijoittaa tasaiselle, tukevalle alustalle. Lukija ei toimi kunnollisesti, jos se on kallellaan tai vinossa. Aseta lukija niin lšhelle tietokonetta, ettei niiden všlinen liitšntšjohto tule liian tiukalle. Sijoita lukija lšhelle sellaista seinšrasiaa, ettš sen pistoke on helppo irrottaa. Huomautus ranskankielisille kšyttšjille: Placez le scanner pr s d'une prise de courant o la fiche peut tre džbranchže facilement. JŠtŠ riittšvšsti tilaa lukijan taakse johtoja varten ja sen ylšpuolelle asiakirjan suojakannen nostoa varten. 2-2 Lukijan asettelu kšyttšvalmiiksi

18 Fin 610 ch2 12/10/99 2:08 pm Page mm 88 mm* 100 mm tai enemmšn 287 mm 425 mm *Asiakirjan suojakansi suljettuna PidŠ lukija poissa sellaisista paikoista, missš se voi joutua alttiiksi kuumuudelle ja kosteudelle tai pššstš likaantumaan tai pšlyttymššn pahoin. Lukijaa ei myšskššn pidš kšyttšš eikš sšilyttšš paikassa, missš lšmpštila ja kosteus vaihtelevat kovin nopeasti. Lukija on pidettšvš suojassa suoralta auringonpaisteelta ja voimakkaalta valolta. VŠltŠ paikkoja, joissa lukija voi joutua alttiiksi iskuille tai tšrinšlle. Suomi Lukijan asettelu kšyttšvalmiiksi 2-3

19 Fin 610 ch2 12/10/99 2:08 pm Page 2-4 Kantolukon avaaminen Ennen lukijan liittšmistš virtalšhteeseen on avattava sen kantolukko. 1. Aseta lukija tasaiselle, vakaalle alustalle sen takaosa itseesi pšin. 2. KierrŠ oikeassa laidassa oleva kantolukko auki kolikolla tai vastaavalla esineellš alla esitetyllš tavalla. Huom: Jos et saa kantolukkoa kiertymššn liiallisen vššntšvastuksen vuoksi, liitš lukija verkkovirtaan, ja kun kelkassa oleva loistevalolamppu alkaa vilkkua, irrota lukija verkkovirrasta ja yritš uudelleen. Katso seuraavassa kohdassa annettuja, lukijan kytkentšš koskevia ohjeita. KierrŠ kantolukko takaisin kiinni, kun kannat lukijaa. 2-4 Lukijan asettelu kšyttšvalmiiksi

20 Fin 610 ch2 12/10/99 2:08 pm Page 2-5 Lukijan kytkentš verkkovirtaan Jos litšntšjohto ei ole kiinni lukijassa, kytke se lukijan takaosassa olevaan AC-vastikkeeseen ja kytke sen toinen pšš kunnollisesti maadoitettuun pistorasiaan. Muistutus: Lukijan jšnnitettš ei voi muuttaa. Jos lukijan takaosassa olevassa tehokilvessš ei mainita Suomen olojen mukaista jšnnitettš, kššnny asiassa myyjšliikkeen puoleen. lš siis kytke pistoketta seinšrasiaan. Suomi Lukijan asettelu kšyttšvalmiiksi 2-5

21 Fin 610 ch2 12/10/99 2:08 pm Page 2-6 Alustus Ennen lukijan kytkentšš tietokoneeseen on suoritettava seuraavat toimenpiteet ja varmistettava siten, ettš lukija toimii kunnollisesti. 1. Jos lukija on jo kytkettynš, irrota se ja odota 10 sekuntia. 2. Avaa asiakirjan suojakansi, niin ettš nšet kuinka lukija toimii alustusvaiheen (ensikšynnistyksen) aikana. 3. Kytke lukija. 4. Varmistaudu, ettš kelkassa oleva loistevalolamppu syttyy ja kelkka itse siirtyy jonkin matkaa. 5. Loistevalolamppu jšš palamaan merkiksi siitš, ettš lukija on kšynyt lšpi alustavat kšynnistysvaiheet. 6. Irrota lukija. Jos lukija ei toimi selostetulla tavalla, varmistaudu, ettš liitšntšjohto on kytketty kunnolla ja ettš kantolukko on avattu; yritš sitten uudelleen. 2-6 Lukijan asettelu kšyttšvalmiiksi

22 Fin 610 ch2 12/10/99 2:08 pm Page 2-7 Huom: Lukijan loistevalolamppu sammuu, jollei tietokone anna lukijalle 10 minuuttiin mitššn kšskyš. Muista irrottaa lukija, kun et enšš jatka sen kšyttšš. Muistutus: Odota aina lukijaa irrottaessasi ainakin 10 sekuntia ennen kuin kytket sen uudelleen. Lukija voi vahingoittua, jos se kytketššn ja irrotetaan liian lyhyin aikavšlein. Lukijan kytkentš tietokoneeseen PC:ssŠ tšytyy olla Windows 98 valmiiksi asennettuna ja siinš tšytyy myšs olla toimiva USB-portti. Jos tietokoneesi on Macintosh, siinš tšytyy olla Power Macintosh G3 tai imac 8.5 tai sitš uudempi kšyttšjšrjestelmš, taikka jšrjestelmš 8.1 ja imac Update 1.0. Katso tarkempia tietoja kappaleen 3 kohdasta "JŠrjestelmŠŠ koskevat vaatimukset". Huom: Jos lukija kytketššn useamman kuin yhden tšhtipisteen kautta, jšrjestelmš ei ehkš toimi kunnolla. TŠllšin on yritettšvš kytkeš lukija suoraan tietokoneen USB-porttiin. JŠrjestelmŠ ei ehkš myšskššn toimi kunnolla, jos kšytetššn muuta kuin EPSONin toimittamaa USB-kaapelia. USB-liitŠntšjen ymmšrtšminen USB-kaapelit USB-kaapelien avulla on hyvin helppo kytkeš oheislaitteet tietokoneeseen tai irrottaa ne siitš ilman ettš jšrjestelmš joudutaan ajamaan alas ja kšynnistšmššn uudelleen joka kerta, kun jokin oheislaite kytketššn tai irrotetaan. Huom: USB-kaapeleita ei saa kytketš eikš irrottaa lukijan ollessa toiminnassa. Suomi Lukijan asettelu kšyttšvalmiiksi 2-7

23 Fin 610 ch2 12/10/99 2:08 pm Page 2-8 USB-kaapeleissa on kummassakin pššssš erilainen liitin. A-tyyppinen liitin kytketššn tietokoneeseen. B-tyyppinen liitin kytketššn lukijaan. USB-tŠhtipiste Voidaan myšs kšyttšš USB-tŠhtipistettŠ haluttaessa lisštš USB-porttien lukumššršš ja mahdollistaa useamman oheislaitteen kytkentš. 2-8 Lukijan asettelu kšyttšvalmiiksi

24 Fin 610 ch2 12/10/99 2:08 pm Page 2-9 Lukijan kytkentš Lukijan kytkentš tietokoneeseen tai USB-tŠhtipisteeseen: 1. Kytke kaapelin toinen pšš (B-tyyppinen) lukijan takaosassa olevaan USB-porttiin. 2. Kytke kaapelin toinen pšš (A-tyyppinen) tietokoneesi USB-porttiin tai USB-tŠhtipisteeseen. Huom: USB-kaapeleita kšyttšen voit kytkeš lukijan tietokoneeseen riippumatta siitš onko tšmš pššllš tai ei. Jos kytket lukijan tietokoneen ollessa pššllš, nšytšlle tulee keskusteluikkuna "Add New Hardware Wizard" (Windows) tai sanoma, ettš on ensin asennettava lukijan ajuri (Macintosh). TŠllšin on noudatettava luvussa 3 annettuja, ohjelmiston asennusta koskevia ohjeita. Suomi Lukijan asettelu kšyttšvalmiiksi 2-9

25 Fin 610 ch2 12/10/99 2:08 pm Page 2-10 Kytke USB-kaapeli tietokoneeseen ja asenna tai kšynnistš sitten lukijaohjelmisto. lš kytke ŠlŠkŠ irrota USB-kaapelia lukijaohjelmiston ollessa auki. Lukijaohjelmiston asennus Kun lukija on aseteltu kšyttšvalmiiksi edellš selostetulla tavalla, on asennettava lukijaohjelmisto ennen kuin lukijalla voi lukea asiakirjoja. Lukijaohjelmiston asettelua koskevat ohjeet on annettu seuraavassa luvussa Lukijan asettelu kšyttšvalmiiksi

26 Fin 610 ch3 12/10/99 2:09 pm Page 3-1 Luku 3 Ohjelmiston asennus 3 JŠrjestelmŠŠ koskevat vaatimukset PC:t Macintosh-tietokoneet Lukijaohjelmiston asennus (Windows) Lukijaohjelmiston asennus (Macintosh) NŠyttšruudun hienosšštš VŠrioppaan kšyttš Suomi Ohjelmiston asennus 3-1

27 Fin 610 ch3 12/10/99 2:09 pm Page 3-2 JŠrjestelmŠŠ koskevat vaatimukset Ennen lukijaohjelmiston asennusta on tarkastettava, ettš jšrjestelmš tšyttšš seuraavat vaatimukset. PC:t JŠrjestelmŠ: LiitŠntŠ: NŠyttš: Microsoft Windows 98 valmiiksi asennettuna. Tietokoneen USB-portti (A-tyyppinen vastike). VGA tai sitš erottelukykyisempi monitori, nšytšn resoluutio 640 x 480 (suositeltu resoluutio všhintššn 800 x 600), sekš 256 všriš (suositeltu všrimššrš všhintššn ). Huom: VŠrien ja sšvyjen toistokyky riippuu tietokonejšrjestelmšn nšyttškapasiteetista mukaan luettuina videokortti, nšyttšmonitori ja ohjelmisto. Tarkempia tietoja on annettu tuotekohtaisissa asiakirjoissa. Macintosh-tietokoneet JŠrjestelmŠ: Apple Power Macintosh G3 tietokone tai imac TM 8.5 tai uudempi kšyttšjšrjestelmš, tai 8.1-jŠrjestelmŠ ja imac Update 1.0. LiitŠntŠ: Macintosh USB Huom: SarjaliitŠntŠŠ ei ole mahdollista kšyttšš. 3-2 Ohjelmiston asennus

28 Fin 610 ch3 12/10/99 2:09 pm Page 3-3 NŠyttš: VŠrimonitori, nšytšn resoluutio 640 x 480 (suositeltu resoluutio tštškin parempi), sekš 256 všriš (suositeltu všrimššrš všhintššn ). Huom: VŠrien ja sšvyjen toistokyky riippuu tietokonejšrjestelmšn nšyttškapasiteetista videokortti, nšyttšmonitori ja ohjelmisto mukaan luettuina Tarkempia tietoja on annettu tuotekohtaisissa asiakirjoissa. Lukijaohjelmiston asennus (Windows) Kun lukija on kytketty tietokoneeseen, asennetaan lukijaohjelmisto CD- ROMilta. 1. Varmistaudu, ettš lukija on kytkettynš ja sen virta pššllš. 2. Kytke tietokoneen virta pššlle ja kšynnistš Windows. 3. Kun alla oleva keskusteluikkuna Suomi Ohjelmiston asennus 3-3

29 Fin 610 ch3 12/10/99 2:09 pm Page Valitse vaihtoehto Search for the best driver for your device ja napauta Next. 5. Varmistaudu, ettš tarkistusruutu Specify a location on valittuna, ja selaa ja valitse tai kirjoita CD-ROM-aseman kirjain, Epsonkansio, haluamasi kielen kansio sekš Win98-kansio sijoituspaikaksi alla esitetyllš tavalla; napauta sitten Next. 3-4 Ohjelmiston asennus

30 Fin 610 ch3 12/10/99 2:09 pm Page Noudata nšytšlle tulevia ohjeita. JŠrjestelmŠstŠsi riippuen saat mahdollisesti kehotuksen sijoittaa asemaan Windows 98 CD- ROMin. Varmistaudu, ettš ruudussa Copy files from: on mainittu oikea CD- ROM-aseman kirjain ja Win98-kansio alla esitetyllš tavalla. 7. EPSON-lisŠohjelma, joka suorittaa nšytšn hienosššdšn, kšynnistyy automaattisesti. Noudata nšytšlle tulevia ohjeita. Tarkempia ohjeita on sivulla Huom: Jos EPSON-lisŠohjelma, joka suorittaa nšytšn hienosššdšn, ei kšynnisty automaattisesti lukijaohjelmiston asennuksen jšlkeen, kalibroidaan nšyttš noudattaen sivulla 3-10 annettuja ohjeita. Suomi Ohjelmiston asennus 3-5

31 Fin 610 ch3 12/10/99 2:09 pm Page Napauta Finish, kun nšytšlle tulee seuraava keskusteluikkuna. EPSON TWAINin asennus on nyt suoritettu. Seuraavaksi asennetaan lisš- ja sovellusohjelmisto CD-ROMilta. 1. Kaksoisnapauta kuvaketta My Computer. 2. Kaksoisnapauta CD-ROM-aseman kuvaketta. NŠytšlle tulee keskusteluikkuna, joka kehottaa mainitsemaan halutun kielen. Jos nšytšlle ei tule mitššn keskusteluikkunaa, kaksoisnapauta kuvaketta Cdsetup.exe. 3. Valitse haluamasi kieli ja napauta OK. 4. TŠllšin nšet seuraavan keskusteluikkunan. Napauta Add Software. 3-6 Ohjelmiston asennus

32 Fin 610 ch3 12/10/99 2:09 pm Page Listausikkunassa nškyy nyt ohjelmaluettelo. Valitse napauttamalla niiden ohjelmien nimet, jotka haluat asentaa PC-tietokoneeseesi. Varmistaudu, ettš Presto! PageManager for EPSON on valittu asennettavaksi. Ohjelmien nimitykset ja kuvaukset lšytyvšt ohjelmistoasiakirjoista tai lukijan mukana toimitetuilta CD- ROMeilta. 6. Napauta OK. Noudata sitten nšytšlle tulevia ohjeita. Asetteluohjelma asentaa valitut ohjelmat. Huom: Jos CD-ROMilla olevien sovellusten kansioissa on READMEtuedostoja, kaksoisnapauta niitš ja lue ne, sillš niissš on ajankohtaista tietoa ohjelmista. Kun EPSON TWAIN on asennettu, nšet ohjauspaneelissa alla olevan kuvakkeen Scanners and Cameras. Suomi Ohjelmiston asennus 3-7

33 Fin 610 ch3 12/10/99 2:09 pm Page 3-8 Lukijaohjelmiston asennus (Macintosh) Kun lukija on kytketty Macintosh-tietokoneeseen, asennetaan EPSONlukijaohjelmisto - EPSON TWAIN, EPSON Scanner Monitor, PageMonitor for EPSON sekš muut sovellusohjelmat - CD-ROMilta. Noudata seuraavia toimintaohjeita. Huomautus imac-kšyttšjille: Jos kšyttšjšrjestelmšsi on Mac OS 8.1, imac Update tšytyy asentaa ennen lukijaohjelmiston asennusta. Se on saatavissa suoraan veppisivulta Apple Web, jolla on kaikki ohjelmistoa koskevat tiedot. 1. Varmistaudu, ettš lukija on kytkettynš ja sen virta pššllš. Kytke sitten tietokoneen virta pššlle. Kun nšytšlle tulee sanoma, ettš lukijan ajuri tšytyy asentaa, napauta OK. 2. Pane CD CD-ROM-asemaan. 3. Kaksoisnapauta kansiota EPSON TWAIN. EPSON TWAIN -kansiossa on monikieliset versiot ohjelmistosta. Kaksoisnapauta haluamasi kielen kansiota. 4. Kaksoisnapauta kuvaketta EPSON TWAIN L Installer. 3-8 Ohjelmiston asennus

34 Fin 610 ch3 12/10/99 2:09 pm Page Asennusohjelmassa nškyy keskusteluikkuna. Napauta Install nšytšlle tulevassa keskusteluikkunassa ja noudata nšytšlle tulevia ohjeita. Kun koko asennus on suoritettu, EPSON-lisŠohjelma, joka suorittaa nšytšn hienosššdšn, kšynnistyy automaattisesti. Tarkempia ohjeita on sivulla Kun olet kšynnistšnyt Macintoshin, asenna muut ohjelmat jatkaen kohdasta 6 alla. 6. Kaksoisnapauta kansiota, joka sisšltšš ohjelman, jonka haluat asentaa. Ohjelmistokansiossa on monikieliset versiot ohjelmista. Kaksoisnapauta haluamasi kielen kansiota. 7. KŠynnistŠ asennusohjelma kaksoisnapauttamalla asennuskuvaketta. Noudata sitten nšytšlle tulevia ohjeita. Suomi Ohjelmiston asennus 3-9

35 Fin 610 ch3 12/10/99 2:09 pm Page 3-10 NŠyttšruudun hienosšštš Kun asennat EPSON TWAINin, nšyttšruudun hienosšštšlisšohjelma EPSON Screen Calibration asentuu automaattisesti. EPSON Screen Calibration hienosšštšš monitorin ja varmistaa, ettš nšyttšruudun sšvy ja kontrasti vastaavat tarkoin alkuperšistš kuvaa. Muista ehdottomasti kalibroida nšyttšruutu ennen kuin alat kšyttšš kuvanlukijaa sekš aina, kun siirryt kšyttšmššn jotakin muuta monitoria. Color Guide -všriopas antaa tarkempaa tietoa všrien ja tulostimien hienosššdšstš. Windows 98:n kšyttšjille 1. Kaksoisnapauta ohjauspaneelissa olevaa kuvaketta Scanners and Cameras. NŠytšlle tulee tšllšin keskusteluikkuna Scanners and Cameras Properties. Napauta nappia Properties Ohjelmiston asennus

36 Fin 610 ch3 12/10/99 2:09 pm Page Napauta otsikkoa Utility ja sen jšlkeen kuvaketta Screen Calibration Utility. NŠytšlle tulee keskusteluikkuna Screen Calibration. 3. Katso nšyttšruutua hiukan etššmmšltš ja siirrš liukusššdintš vasemmalle tai oikealle kunnes molemmat sšvyt ovat tšysin samat. Suomi Huom: Harmaat juovat eivšt sulaudu tšysin toisiinsa; yritš kuitenkin saada eri sšvyt mahdollisimman yhdenmukaisiksi. 4. PŠŠtŠ lukijan ja monitorin kalibrointi napauttamalla OK. Ohjelmiston asennus 3-11

37 Fin 610 ch3 12/10/99 2:09 pm Page 3-12 Macintoshin kšyttšjille 1. Kaksoisnapauta kuvaketta EPSON Screen Calibration kansiossa EPSON Scanner, niin ettš nšytšlle tulee keskusteluikkuna Screen Calibration. 2. Katso nšyttšruutua hiukan etššmmšltš ja siirrš liukusššdintš vasemalle tai oikealle kunnes molemmat sšvyt ovat tšysin samat. Huom: Harmaat juovat eivšt sulaudu tšysin toisiinsa; yritš kuitenkin saada eri sšvyt mahdollisimman yhdenmukaisiksi. 3. PŠŠtŠ lukijan ja monitorin kalibrointi napauttamalla OK Ohjelmiston asennus

38 Fin 610 ch3 12/10/99 2:09 pm Page 3-13 VŠrioppaan kšyttš Voit perehtyš všrioppaaseen tietokoneesi HMTL-selaimen avulla. VŠrioppaassa on vinkkejš všrikuvadatan kšsittelystš, useampien eri všrintoistolaitteiden kšytšstš sekš muuta yleisluontoista všrikuvankšsittelyyn liittyvšš tietoa. Voidaksesi perehtyš všrioppaaseen tarvitset jonkin seuraavista selaimista tai muun vastaavan selaimen: Netscape Navigator 3.0 tai uudempi Microsoft Internet Explorer 3.0 tai uudempi Jos tietokoneessa ei ole selainta asennettuna, on se hankittava ja asennettava; vaihtoehtoisesti voidaan asentaa Color Guide CD-ROMin mukana toimitettava selain. Jos haluat tarkempia tietoja, kaksoisnapauta Readme.txt ja noudata annettuja ohjeita. Kun haluat katsoa VŠriopasta, kaksoisnapauta color.htm ja noudata nšytšlle tulevia ohjeita. Suomi Ohjelmiston asennus 3-13

39 Fin 610 ch3 12/10/99 2:09 pm Page Ohjelmiston asennus

40 Fin 610 ch4 12/10/99 2:11 pm Page 4-1 Luku 4 Lukijan kšyttš 4 Lukumenettely Asiakirjan sijoittaminen lukijaan Suojakannen irrotus paksuja tai isokokoisia asiakirjoja varten EPSON TWAINin kšynnistys Kuvan lukeminen EPSON TWAIN -asetusten teko Photo-valikossa EPSON TWAIN -asetusten teko OCR/Line Art -valikossa Luetun kuvan tallennus Luenta kšynnistyspainiketta painaen Suomi Lukijan kšyttš 4-1

41 Fin 610 ch4 12/10/99 2:11 pm Page 4-2 Lukumenettely TŠssŠ luvussa selvitetššn lukijan toimintatapaa. Lukumenettely on pššpiirteissššn seuraava: 1. Kytke lukija verkkovirtaan. 2. Aseta asiakirja, jonka haluat lukea, asiakirjan lukualustalle. (TŠstŠ on tarkempia ohjeita jšljempšnš.) 3. KŠynnistŠ lukuohjelma ja suorita luku. (Lukemisesta on tarkempia ohjeita sivulla 4-7.) Asiakirjan sijoittaminen lukijaan Ennen asiakirjan lukemista on muistettava huomioida se, mitš tekijšnoikeudesta on sššdetty. lš lue julkaistuja tekstejš tai kuvia varmistautumatta ensin tilanteesta tekijšnoikeuden suhteen. 1. Kytke lukija verkkovirtaan; kelkassa oleva loistevalolamppu syttyy. 4-2 Lukijan kšyttš

42 Fin 610 ch4 12/10/99 2:11 pm Page Kytke tietokone pššlle ja varmistaudu, ettš lukijan loistevalolamppu palaa muttei vilku. Huom: Jos loistevalolamppu vilkkuu, se tarkoittaa, ettš jossakin on tapahtunut virhe. Lukijan loistevalolamppu sammuu, jollei tietokone anna lukijalle 10 minuuttiin mitššn kšskyš. Se on aivan normaalia; lamppu syttyy uudelleen, kun alat kšyttšš lukijaa. Lamppu sammuu myšs siinš tapauksessa, ettš USB-kaapeli irrotetaan. Kun USB-kaapeli kytketššn takaisin, lamppu syttyy uudelleen. 3. Avaa asiakirjan suojakansi. Suomi Lukijan kšyttš 4-3

43 Fin 610 ch4 12/10/99 2:11 pm Page Aseta asiakirja lukualustalle luettava puoli alaspšin. Varmistaudu, ettš asiakirja on kohdistettu tarkoin. asiakirjan kulma Huom: Noin 3 mm leveš reunus sekš pysty- ettš vaakasuunnassa jšš lukematta. (noin) 3 mm (noin) 3 mm 4-4 Lukijan kšyttš

44 Fin 610 ch4 12/10/99 2:11 pm Page Sulje asiakirjan suojakansi varoen, niin ettei asiakirja pššse liikkumaan. Huom: Varmista, ettš asiakirja on sijoitettu tasaisesti lasipintaa vasten; muussa tapauksessa kuvasta tulee sumea ja epšteršvš. Muista myšs sulkea asiakirjakansi, niin etteivšt ulkopuoliset valonlšhteet vaikuta tulokseen. PidŠ lukualusta aina puhtaana. lš jštš valokuvia lukualustalle pitkšksi aikaa; ne voivat tarttua kiinni lasipintaan. lš pane mitššn raskaita esineitš lukijan pššlle. 6. KŠynnistŠ EPSON TWAIN ja suorita luku. Tarkempia ohjeita on sivuilla 4-7 ja 4-8. Suomi Lukijan kšyttš 4-5

45 Fin 610 ch4 12/10/99 2:11 pm Page 4-6 Suojakannen irrotus paksuja tai isokokoisia asiakirjoja varten Asiakirjakansi tšytyy ottaa irti luettaessa paksua materiaalia olevia tai lukualustaa suurempia asiakirjoja. Huom: Kun luenta tapahtuu kansi irrotettuna, mitššn lukualustan osaa ei saa jšttšš paljaaksi, jotteivšt ulkopuoliset valonlšhteet vaikuttaisi tulokseen. Kun luku on pššttynyt, kiinnitš asiakirjan suojakansi takaisin paikalleen painamalla sen takaosaa suoraan alaspšin kunnes sen lukitus naksahtaa kiinni. 4-6 Lukijan kšyttš

46 Fin 610 ch4 12/10/99 2:11 pm Page 4-7 Muistutus: Varmistaudu, ettš suojakannen molemmat lovet tulevat tarkalleen lukijassa olevien sinkilšiden pššlle ennen kuin painat kannen alas lukitusasentoon; muussa tapauksessa kansi voi vahingoittua. EPSON TWAINin kšynnistys KŠytettŠvissŠ on kaksi eri lukutapaa: sovelluksella, joka tukee TWAINia, ja kšynnistyspainikkeella Start kšyttšen siihen liittyvšš sovellusohjelmaa. Jos... kšytšt lukemiseen EPSON TWAINia tukevaa sovellusta, avaa sovellus (katso alla olevaa kohtaa "EPSON TWAINin kšynnistys sovellusohjelmalla"); haluat lukea kuvan suoraan sovellukseen avaamatta joka kerta EPSON TWAINia tai TWAINia tukevaa sovellusta, aseta kšynnistyspainike Start ja sovellus niin, ettš ne toimivat yhdessš (katso lukua 5 "KŠynnistyspainikkeen kšyttš"). Sen jšlkeen luku tapahtuu pelkšstššn kšynnistyspainiketta Start painamalla. Huom: Vaikka sovelluksesi tukeekin TWAINia, se ei vielš všlttšmšttš merkitse sitš, ettš kaikki EPSON TWAINin toiminteet ovat kšytettšvissš; se riippuu sovellusohjelmasta. EPSON TWAINin kšynnistys sovellusohjelmalla Sovellusohjelmat, jotka tukevat TWAIN-lukuliitŠntŠstandardia, sallivat kuvien lukemisen sovelluksen ollessa toiminnassa. Jos haluat varmistaa, ettš sovelluksesi on TWAIN-yhteensopiva, perehdy sovellustasi koskeviin asiakirjoihin. Tapa, jolla EPSON TWAIN avataan ja jolla luetaan, riippuu sovelluksesta. Seuraavassa on selostettu kuinka EPSON TWAINiin hakeudutaan. Suomi Lukijan kšyttš 4-7

47 Fin 610 ch4 12/10/99 2:11 pm Page KŠynnistŠ sovelluksesi (esimerkiksi Presto! PageManager for EPSON). 2. Valitse File-tiedostovalikosta Select Source ja valitse sitten EPSON TWAIN L. Huom: TŠmŠ toimenpide on yleensš tarpeen vain, kun lukijaa kšytetššn ensimmšisen kerran ko. sovelluksen yhteydessš. 3. Avaa EPSON TWAIN valitsemalla File-tiedostovalikosta Acquire. Lukua koskevat ohjeet ovat seuraavassa osassa. Kuvan lukeminen EPSON TWAIN -ikkuna Kun avaat EPSON TWAINin, nšytšlle tulee EPSON TWAIN -ikkuna. Napauta joko otsikkoa Photo tai otsikkoa OCR/Line Art riippuen siitš mistš lukutyypistš on kysymys. 4-8 Lukijan kšyttš

48 Fin 610 ch4 12/10/99 2:11 pm Page 4-9 Huomautus Macintoshin kšyttšjille: Suurin osa tšmšn luvun kuvituksesta liittyy Windowsiin ja kuvat saattavat sen vuoksi poiketa omalla nšyttšruudullasi olevista keskusteluikkunoista. Seuraavia keskusteluikkunoita voi kuitenkin kšyttšš sekš Macintoshin ettš Windowsin yhteydessš, sillš lšhes kaikki asetukset ja toiminteet ovat samat. Huom: Suorasta opastuksesta saat myšs asetuksia koskevaa tietoa. Jos tarvitset opastusta, napauta Help. Kuvaa, joka ylittšš muistin tai levykkeen kapasiteetin, ei voi lukea. Jos yritšt lukea kuvan, joka on liian suuri, nšytšlle tulee varoitus. Muista kalibroida nšyttšruutu ennen kuin kšytšt lukijaa. Tarkempia tietoja on annettu luvun 3 kohdassa "NŠyttšruudun hienosšštš". Muista tallentaa kuva sen jšlkeen, kun se on luettu. Napauta sitten Preview. EPSON TWAIN -ikkunan oikealla puolella olevaan ikkunaan tulee tšllšin esikatselukuva lukijan koko lukualustan suuruisena. Huom: Kuvaa, joka ylittšš muistin tai levykkeen kapasiteetin, ei voi esikatsella. Nyt on mahdollista tehdš asetukset valikossa Photo tai OCR/Line Art. Seuraavien asetusten vaikutukset nšhdššn etsikatselukuvassa: Color Management (všrien hallinta) Unsharp Mask (epšteršvyysmaski) Threshold (rajakynnys) Suomi Lukijan kšyttš 4-9

49 Fin 610 ch4 12/10/99 2:11 pm Page 4-10 Ohjeet asettelusta všri- ja mustavalkoisten valokuvien lukua varten on annettu kohdassa "EPSON TWAIN -asetusten teko Photo-valikossa" sivulla Ohjeet asettelusta OCR/Line Art -lukua varten on annettu kohdassa "EPSON TWAIN -asetusten teko OCR/Line Art -valikossa" sivulla EPSON TWAIN -asetusten teko Photo-valikossa TŠssŠ osassa selostetaan kaikki Photo-valikossa suoritettavat asetukset. Image Type (kuvatyyppi) Valitse luettava kuvatyyppi luettelosta Image Type. VŠrivalokuvat: 24 bitin všrikuvaluku Mustavalkoiset valokuvat: 8 bitin harmaa luku 4-10 Lukijan kšyttš

50 Fin 610 ch4 12/10/99 2:11 pm Page 4-11 Resolution (erottelutarkkuus) Valitse luettelosta Resolution erottelutarkkuus, jota haluat kšyttšš kuvanluvussa. Valittavissa ovat resoluutioarvot 75, 150, 300, 600, 1200 ja 2400 dpi (pistettš/tuuma). Suosittelemamme resoluutioarvot kuvanluvussa ovat seuraavat: NŠyttš monitorilla 75 dpi Tulostus 150 tai 300 dpi Yli 600 dpi:n resoluutioarvoista on hyštyš haluttaessa tehdš kuvasta suurennos. File Size (tiedostokoko) Tiedoston koon ilmaisin File Size antaa vain summittaisen arvion siitš kuinka suuri luetun kuvan tiedosto tulee olemaan. Siihen vaikuttavat kaikki asetuksiin ja lukualueen kokoon (rajaukseen) tehtšvšt muutokset. Color Management (všrien hallinta) Color Management tarjoaa kaksi asetusmahdollisuutta všrien yhdenmukaistamiseksi: Speed (nopeus): Speed hyšdyntšš automaattisia optimointitoiminteita ja suorittaa luvun mahdollisimman nopeasti. Quality (laatu): Quality-toiminne on kšytettšvissš ainoastaan Color Photo - valikossa (všrivalokuvat) ja se suorittaa luvun erittšin laadukkaasti hyšdyntšen ICM/sRGB- (Windows) tai ColorSync (Macintosh) všrienhallintajšrjestelmšš. Jos monitorisi ja tulostimesi tukevat nšitš všrienhallintajšrjestelmiš, voit valita tšmšn pššstšksesi mahdollisimman laadukkaisiin tuloksiin. Suomi Effect (efekti) Effect tarjoaa kaksi eri vaihtoehtoa luetun kuvan kšsitelyš varten: Lukijan kšyttš 4-11

51 Fin 610 ch4 12/10/99 2:11 pm Page 4-12 Unsharp Mask (epšteršvyysmaski): Unsharp Mask teršvši luetun kuvan automaattisesti ja nšyttšš saavutetun tuloksen esikatselukuvassa. De-screening (lšikkeenpoisto): De-screening poistaa automaattisesti lšikekuvioinnin (moirž) painotuotteista luetuista kuvista. MoirŽ eli lšike tarkoittaa ristikkokuviota, joka tulostuu luettuun kuvaan painotuotteita luettaessa. LŠikekuvio johtuu lukutoiminnon ja puolisšvykuvapinnan pistetiheyksien všlisen eron aiheuttamista hširišistš. Huom: De-screening tapahtuu ohjelmiston avulla ja sen vuoksi lopullisen kuvan tuottaminen saattaa viedš enemmšn aikaa. Jos resoluutioarvoksi on asetettu 1200 tai 2400 dpi, ei De-screeningtoiminne ole kšytettšvissš. EPSON suosittaa 150 dpi:n erottelutarkkuutta parhaisiin tuloksiin pššsemiseksi Lukijan kšyttš

52 Fin 610 ch4 12/10/99 2:11 pm Page 4-13 Configuration (kokoonpano) Napauta Configuration-nappia valikossa Photo; nšytšlle tulee silloin seuraava keskusteluikkuna. Voit nyt tehdš asetuksia, jotka vaikuttavat esikatseluun. Windows Macintosh Suomi Save Preview Image and Settings (tallenna esikatselukuva ja asetukset): Valitse tšmš tarkistusruutu, jos haluat tallentaa esikatselukuvan ja kaikki kuvan asetukset automaattisesti, kun poistut EPSON TWAINista (lopetat kuvanluvun). Kun kšynnistšt EPSON TWAINin seuraavan kerran, nšytšlle tulevat uudelleen edellinen esikatselukuva ja asetukset. Lukijan kšyttš 4-13

53 Fin 610 ch4 12/10/99 2:11 pm Page 4-14 Automatic Preview (automaattinen esikatselu): Automaattinen esikatselu kšynnistyy heti, kun kytket EPSON TWAINin toimintaan (mikšli tšmš tarkistusruutu on valittuna). Help (opastus) EPSON TWAIN -opastusjšrjestelmš kšynnistyy, kun napautat Help. Close (sulkeminen) EPSON TWAIN -ohjelmisto sulkeutuu, kun napautat Close. Huom: Muista aina tallentaa luettu kuva ennen kuin suljet sovelluksen. Tarkempia tietoja on annettu sivulla Preview (esikatselu) Kun napautetaan Preview, lukija lukee koko lukualustan suuruisen alueen ja tuo nšytšlle esikatselukuvan sekš kaikki ne asetukset, jotka on tehty Photo-valikon oikeassa laidassa (esikatseluikkuna). Huom: Vaikka esikatseluikkunassa nškyvš kuva muuttuukin asetuksia muutettaessa, uudet asetukset eivšt kuitenkaan vaikuta itse kuvaan ennen kuin kuva luetaan (tai luetaan uudelleen). Scan (luku) Kun olet suorittanut kaikki asetukset, kuva tšytyy lukea, jotta kaikki tehdyt asetukset vaikuttaisivat lopputulokseen. Voit lukea joko koko lukualustan suruisen alueen tai vain osan esikatselukuvasta. Luettaessa koko lukualustan suuruinen alue: Haluttaessa lukea koko lukualustan laajuinen alue, tarvitsee vain napauttaa Scan Lukijan kšyttš

54 Fin 610 ch4 12/10/99 2:11 pm Page 4-15 Luettaessa vain osa esikatselukuvasta: Haluttaessa lukea vain osa esikatselukuvasta, suoritetaan seuraavat toimenpiteet: 1. Napauta esikatseluikkunaa Preview ja vedš hiirtš sillš ja valitse se osa kuvasta, jonka haluat lukea. TŠllšin nšytšlle syntyy rajaus, joka osoittaa luettavan osan. 2. Napauta Scan. Huom: Kun hiiren kohdistin siirretššn rajatulle alueelle (valitun kuvaalueen kehyksen sisšpuolelle), se muuttuu kšsikuvakkeeksi. Voit nyt vetšš aluerajauksen mihin kohtaan tahansa esikatseluikkunassa. Kun hiiren kohdistin siirretššn rajatun alueen reunalle, se muuttuu nuoleksi; voit nyt muuttaa rajatun alueen koon haluamaksesi. Suomi Kun haluat poistaa aluerajauksen kokonaan, kaksoisnapauta esikatseluikkunaa. Lukijan kšyttš 4-15

55 Fin 610 ch4 12/10/99 2:11 pm Page 4-16 EPSON TWAIN -asetusten teko OCR/Line Art -valikossa TŠssŠ osassa selostetaan kaikki OCR/Line Art -valikossa suoritettavat asetukset. Huom: Tarkempia tietoja toiminteista Configuration, Help, Preview, Scan ja Close on annettu edellisessš osassa Resolution (erottelutarkkuus) Valitse luettelosta Resolution erottelutarkkuus, jota haluat kšyttšš kuvanluvussa. Valittavissa ovat resoluutioarvot 300 ja 600 dpi (pistettš/tuuma). Suosittelemamme resoluutioarvot tekstin ja mustavalkoisten viivapiirosten lukua varten ovat seuraavat: OCR 300 dpi FAX 300 dpi Tulostus 300 tai 600 dpi 4-16 Lukijan kšyttš

56 Fin 610 ch4 12/10/99 2:11 pm Page 4-17 Jos OCR-luvussa kohdataan merkintunnistusongelmia, voidaan erottelutarkkuutta 600 dpi kšyttšmšllš pššstš parempiin OCR-tuloksiin. On kuitenkin syytš panna merkille, ettš lukeminen suurempaa erottelutarkkuutta kšyttšen kestšš kauemmin. File Size (tiedostokoko) Tiedoston koon ilmaisin File Size antaa vain summittaisen arvion siitš kuinka suuri luetun kuvan tiedosto tulee olemaan. Siihen vaikuttavat kaikki asetuksiin ja lukualueen kokoon (rajaukseen) tehtšvšt muutokset. Threshold (rajakynnys) Threshold-toiminnetta kšytetššn luetun kuvan vaaleusasteen hallintaan. Threshold-arvoa sššdetššn Threshold-luettelon avulla tai kšyttšmšllš liukusššdintš. Threshold list (rajakynnysluettelo) Threshold-luettelo tarjoaa seuraavat neljš vaihtoehtoa, jotka soveltuvat kyseisten materiaalien lukuun, tummuusasteen vastaavasti kasvaessa: Newspaper (sanomalehti) Magazine (aikakauslehti) Printout (tuloste) Book (kirja) Slide bar (liukusššdin) LiukusŠŠtimen avulla on mahdollista sšštšš vaaleusarvoa seitsemšssš portaassa vaaleammasta tummempaan. Jos kšytšt liukusššdintš, Threshold-luetteloon tulee teksti "User Defined" (kšyttšjšn mššrittšmš). Suoritetut rajakynnysasetukset pysyvšt voimassa niin kauan kuin "Save Preview Image and Settings" (tallenna esikatselukuva ja asetukset) on valittuna keskusteluikkunassa Configuration. Suomi Lukijan kšyttš 4-17

57 Fin 610 ch4 12/10/99 2:11 pm Page 4-18 Luetun kuvan tallennus Jos haluat tallentaa luetun kuvan sovellukseesi, valitse Save tai Save As tiedostovalikossa File. Tarkempia tietoja on annettu sovellusta koskevissa asiakirjoissa. Jos haluat tallentaa luetun kuvan PageManager for EPSON - sovellukseen, noudata alla annettuja toimintaohjeita. Huom: Sulkeissa olevat sanat seuraavissa ohjeissa koskevat vain MacintoshkŠyttŠjiŠ. 1. Valitse Save As tiedostovalikossa File. NŠytšlle tulee tšllšin jokin seuraavista keskusteluikkunoista: 4-18 Lukijan kšyttš

58 Fin 610 ch4 12/10/99 2:11 pm Page Valitse kansio, johon kuva tallennetaan. 3. Kirjoita kuvalle File name -kenttššn jokin tiedostonimi (Save as). 4. Valitse tallennustyyppikentšssš tiedostomuoto, jota haluat kšyttšš kuvan tallennukseen (Save File as Type). 5. Napauta Save. Luku kšynnistyspainiketta painamalla Voit avata EPSON TWAINin, kšynnistšš lukutoiminnon ja lšhettšš luetun kuvan haluttuun sovellukseen pelkšstššn painamalla lukijan kšynnistyspainiketta Start. Mutta tšmšn toiminteen hyšdyntšmiseksi on ensin asennettava PageManager for EPSON tai jokin muu kšynnistyspainikkeen kanssa yhteensopiva ohjelma. Toiminto tapahtuu seuraavasti: Windows 98 toteaa kšynnistyspainikkeen Start painamisen ja lšhettšš tiedon kšynnistyspainikkeen kanssa yhteensopivaan sovellukseen, kuten PageManager for EPSON. Macintosh kšyttšš EPSON Scanner Monitoria, joka suorittaa saman tehtšvšn. KŠynnistyspainikkeen kanssa yhteensopiva sovellus avaa automaattisesti EPSON TWAINin, lukee kuvan ja kšsittelee sen sovelluksen tarkoittamalla tavalla. Huom: Ennen tšmšn toiminteen kšyttšš on kšynnistyspainikkeen kanssa yhteensopiva ohjelma aseteltava kšyttšvalmiiksi. Katso lukua 5 sekš sovelluksen mukana toimitettuja asiakirjoja. Ohjelma kšsittelee luetun kuvan oman kapasiteettinsa puitteissa. Esimerkiksi PageManager for EPSONia kšytettšessš voidaan luettu kuva lšhettšš tulostimeen tulostettavaksi tai muuttaa luettu OCR-kuva tekstimuotoon ja liittšš se tekstinkšsittelysovellukseen - ja kaikki tšmš tapahtuu pelkšstššn kšynnistyspainiketta painamalla. Suomi Lukijan kšyttš 4-19

59 Fin 610 ch4 12/10/99 2:11 pm Page Lukijan kšyttš

60 Fin 610 ch5 12/10/99 2:12 pm Page 5-1 Luku 5 KŠynnistyspainikkeen kšyttš 5 KŠynnistyspainiketoiminto PageManager for EPSON Kohdesovellukset Scan Buttons -palkissa Sovelluksen osoittaminen toimimaan kšynnistyspainikkeella Sovellusten lisššminen Scan Buttons -palkkiin Uusien sovellusten rekisteršinti EPSON Scanner Monitor lukijamonitorin asettelu (Macintosh) KŠynnistyspainiketoiminnon asettelu (Windows 98) Suomi KŠynnistyspainikkeen kšyttš 5-1

61 Fin 610 ch5 12/10/99 2:12 pm Page 5-2 KŠynnistyspainiketoiminto KŠynnistyspainiketoiminnon avulla voi lukea ja lšhettšš dataa kohdesovellukseen yksinkertaisesti vain painamalla kerran lukijan kšynnistyspainiketta Start. Seuraavissa kohdissa on annettu tarvittavat ohjeet PageManager for EPSONin ja EPSONlukijamonitoriohjelmiston asentamiseksi Macintosh tai Windows 98 - jšrjestelmššn, niin ettš kšynnistyspainiketoimintoa voi alkaa kšyttšš. Huomautus Windows 98:n kšyttšjille Windows 98 tukee kšynnistyspainiketoimintoa, joten EPSONlukijamonitoriohjelmistoa ei tarvitse asentaa Windows 98:aan. Tarkempia tietoja kšynnistyspainiketoiminnon asettelusta Windows 98:aan on annettu sivulla PageManager for EPSON PageManagerin avulla voi lukea ja lšhettšš dataa suoraan osoitettuun sovellukseen hyvin yksinkertaisesti, vain painamalla kerran lukijan kšynnistyspainiketta Start. Dataa voi myšs lukea suoraan mihin tahansa kohdesovellukseen yksinkertaisesti napauttamalla kyseistš kuvaketta PageManagerin Scan Buttons -palkissa. TŠssŠ osassa annettavat tiedot auttavat PageMangerin asettelussa, niin ettš voit alkaa kšyttšš lukijaa hyšdyntšen kšynnistyspainiketta. Tarkempia tietoja PageManagerin asetuksista on annettu PageManageria koskevissa asiakirjoissa. Huom: PageManagerin asennusta koskevat tiedot ovat luvussa 3. Kohdesovellukset Scan Buttons -palkissa Kun PageManager kšynnistetššn, Scan Buttons -palkki ilmaantuu nšytšlle. TŠssŠ palkissa olevat kuvakkeet liittyvšt niihin kohdesovelluksiin tai oheislaitteisiin, joihin lukijalla on mahdollista pššstš. TŠmŠ tarkoittaa sitš, ettš datan voi lukea ja lšhettšš suoraan nšihin sovelluksiin pelkšstššn niiden kuvakkeita napauttamalla. 5-2 KŠynnistyspainikkeen kšyttš

62 Fin 610 ch5 12/10/99 2:12 pm Page 5-3 PageManager for EPSONin avulla on myšs mahdollista valita mikš tahansa Scan Buttons -palkin sovelluksista tai laitteista toimimaan kšynnistyspainikkeen Start yhteydessš. TŠmŠ tarkoittaa sitš, ettš kuvan voi lukea ja lšhettšš suoraan valittuun sovellukseen yksinkertaisesti vain painamalla kerran kšynnistyspainiketta Start. KŠynnistyspainikkeen kuvake Huom: KŠynnistyspainikkeen kuvaketta esittšvš sovelluspainike tarkoittaa kšynnistyspainikkeen yhteydessš toimimaan osoitettua sovellusta. Sovelluksen osoittaminen toimimaan kšynnistyspainikkeella Kun halutaan osoittaa jokin Scan Buttons -palkin soveluksista toimimaan kšynnistyspainikkeella Start, on suoritettava seuraavat toimenpiteet: 1. Valitse Scan Buttons Setting tiedostovalikossa File. Suomi KŠynnistyspainikkeen kšyttš 5-3

63 Fin 610 ch5 12/10/99 2:12 pm Page Napauta otsikkoa Start Button Settings keskusteluikkunassa Scan Buttons Setting. NŠytšlle tulee tšllšin seuraava keskusteluikkuna. Ikkunassa Select target application olevat kuvakkeet vastaavat Scan Buttons -palkin kuvakkeita ja tarkoittavat mahdollisia kohdelaitteita ja -sovelluksia. 3. Valitse jokin sovellus Select target application -ikkunassa ja napauta OK. Valittu sovellus on nyt osoitettu toimimaan lukijan kšynnistyspainikkeella Start. Tarkistusikkuna Execute Scan Button automatically Kun tšmš tarkistusruutu on valittuna, osoitettu sovellus avautuu automaattisesti ja luettu kuva siirtyy sovellukseen kšynnistyspainiketta Start painettaessa. Kun tarkistusruutu on tyhjš, kšynnistyspainikkeelle Start ei ole osoitettuna mitššn sovellusta, ja nšytšlle tulee kšynnistyspainiketta Start painettaessa pelkšstššn Scan Buttons -palkki. TŠllšin on mahdollisuus valita Scan Buttons -palkista jokin sovellus. 5-4 KŠynnistyspainikkeen kšyttš

64 Fin 610 ch5 12/10/99 2:12 pm Page 5-5 Sovellusten lisššminen Scan Buttons -palkkiin Scan Buttons -palkkiin voi lisštš sovelluksia, jotka nškyvšt Applicationpalkissa PageManager-ikkunan alalaidassa. Noudata seuraavia toimintaohjeita. 1. Valitse Scan Buttons Setting tiedostovalikossa File. NŠytšlle tulee tšllšin seuraava keskusteluikkuna. 2. Kirjoita Name:-ikkunaan asetettavan sovelluksen nimi. 3. Napauta Scan to: -ikkunan vieressš olevaa nuolta ja valitse sovellus, jonka haluat lisštš Scan Buttons -palkkiin. Suomi 4. Valitse sopivat lukuasetukset kuten Document Type, Scan Mode (asiakirjatyyppi, lukutila) kyseistš sovellusta varten tšssš keskusteluikkunassa ja napauta Add. Napauta sitten OK. Valitun sovelluksen painike ilmaantuu Scan Buttons -palkkiin. KŠynnistyspainikkeen kšyttš 5-5

65 Fin 610 ch5 12/10/99 2:12 pm Page 5-6 Scan Buttons -palkkiin lisštyn sovelluksen voi poistaa valitsemalla kyseinen sovellus keskusteluikkunan vasemmassa laidassa olevassa ikkunassa ja napauttamalla Remove. Napauta sitten OK. Tarkistusruutu Suppress TWAIN User Interface Kun tšmš tarkistusruutu on valittuna, keskusteluikkuna EPSON TWAIN ei tule nšytšlle lukemisen aikana, vaan lukija toimii PageManagerin asetusten mukaan. Kun tšmš ruutu on tyhjšnš, keskusteluikkuna EPSON TWAIN tulee nšytšlle lukemisen aikana ja lukija toimii EPSON TWAINin asetusten mukaan. Uusien sovellusten rekisteršinti Jotta jokin sovellus voitaisiin lisštš Scan Buttons -palkkiin, sen tšytyy olla rekisteršity. Rekisteršidyt sovellukset nškyvšt Scan to: -ruudussa keskusteluikkunassa Scan Buttons Setting. 1. Valitse Application Setting tiedostovalikossa File ja valitse sitten Register New Application. NŠytšlle tulee nyt keskusteluikkuna Register Application Wizard. 5-6 KŠynnistyspainikkeen kšyttš

66 Fin 610 ch5 12/10/99 2:12 pm Page MŠŠritŠ sovelluksen nimi, paikka ja kuvake ja napauta Next>. 3. MŠŠritŠ kuvan muoto ja napauta Finish. Suomi KŠynnistyspainikkeen kšyttš 5-7

67 Fin 610 ch5 12/10/99 2:12 pm Page 5-8 EPSON Sanner Monitor lukijamonitorin asettelu (Macintosh) EPSON Scanner Monitor on ohjelma, joka tunnistaa kšynnistyspainikkeen Start painamisen ja lšhettšš datan osoitettuun, kšynnistyspainiketoimintoa ja EPSON Scanner Monitor lukijamonitoria tukevaan sovellusohjelmaan, kuten PageManager for EPSON. Kun EPSON TWAIN on asennettuna Macintoshiin, EPSON Scanner Monitor on toimiva ja tunnistaa PageManager for EPSONin sovellukseksi, joka sallii kšynnistyspainiketoiminnon kšytšn. Jos joudut kytkemššn lukijamonitorin toimimattomaan tilaan tai valitsemaan jonkin toisen kšynnistyspainiketoimintoa tukevan sovelluksen, pššset Scanner Monitoriin toimimalla seuraavasti. Huom: PageManager for EPSONin ohella saatavissa voi olla jokseenkin niukasti sellaisia sovellusohjelmia, jotka tukevat sekš EPSON Scanner Monitoria ettš kšynnistyspainiketoimintoa. Valitse Apple-valikossa EPSON Scanner Monitor Setup. Scanner Monitorin kytkentš toimimattomaan tilaan 5-8 KŠynnistyspainikkeen kšyttš
