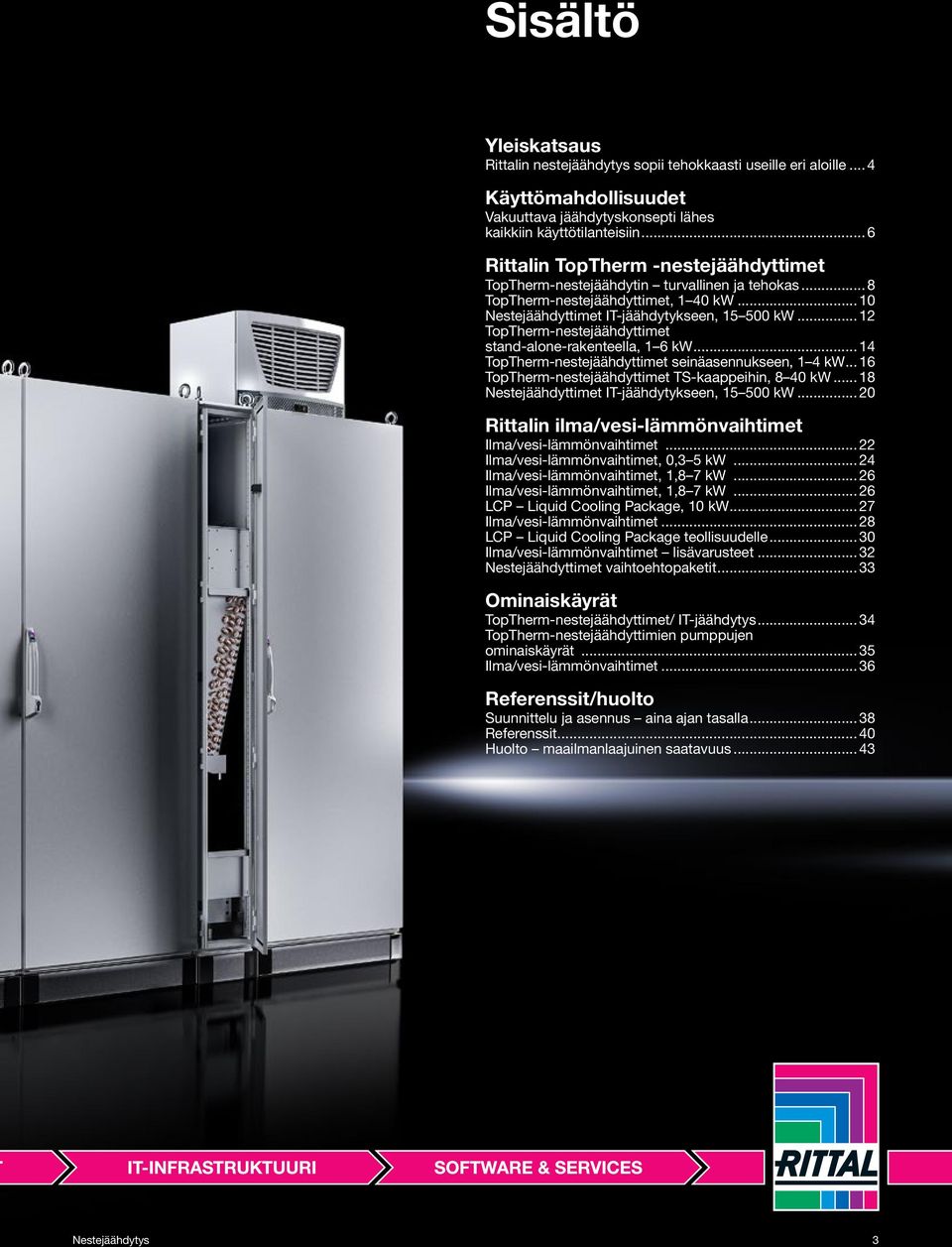

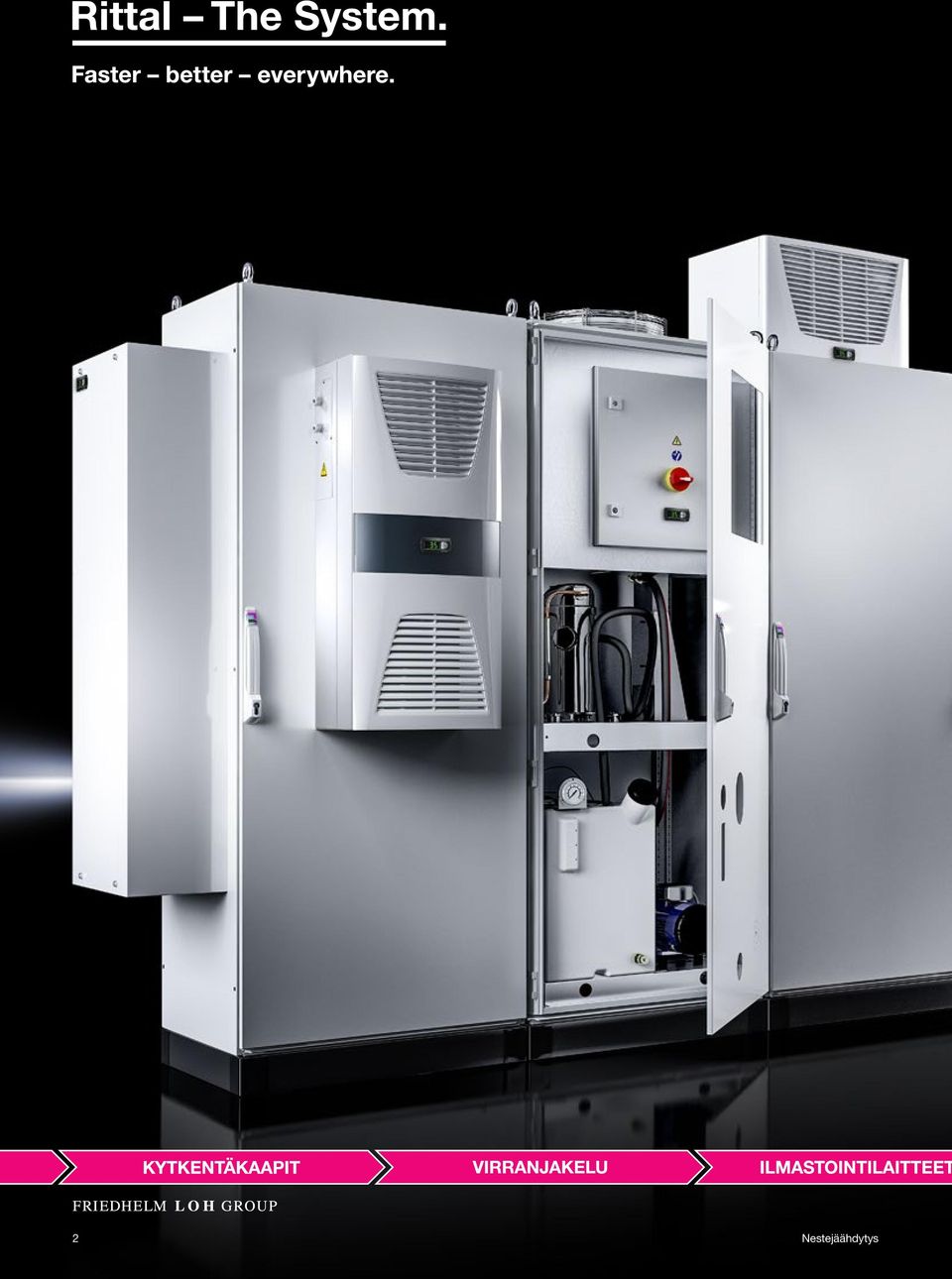

3 Sisältö Yleiskatsaus Rittalin nestejäähdytys sopii tehokkaasti useille eri aloille... 4 Käyttömahdollisuudet Vakuuttava jäähdytyskonsepti lähes kaikkiin käyttötilanteisiin...6 Rittalin TopTherm -nestejäähdyttimet TopTherm-nestejäähdytin turvallinen ja tehokas...8 TopTherm-nestejäähdyttimet, 1 4 kw...1 Nestejäähdyttimet IT-jäähdytykseen, 1 kw...12 TopTherm-nestejäähdyttimet stand-alone-rakenteella, 1 6 kw...14 TopTherm-nestejäähdyttimet seinäasennukseen, 1 4 kw TopTherm-nestejäähdyttimet TS-kaappeihin, 8 4 kw Nestejäähdyttimet IT-jäähdytykseen, 1 kw...2 Rittalin ilma/vesi-lämmönvaihtimet Ilma/vesi-lämmönvaihtimet...22 Ilma/vesi-lämmönvaihtimet,,3 kw...24 Ilma/vesi-lämmönvaihtimet, 1,8 7 kw...26 Ilma/vesi-lämmönvaihtimet, 1,8 7 kw...26 LCP Liquid Cooling Package, 1 kw...27 Ilma/vesi-lämmönvaihtimet...28 LCP Liquid Cooling Package teollisuudelle...3 Ilma/vesi-lämmönvaihtimet lisävarusteet...32 Nestejäähdyttimet vaihtoehtopaketit...33 Ominaiskäyrät TopTherm-nestejäähdyttimet/ IT-jäähdytys...34 TopTherm-nestejäähdyttimien pumppujen ominaiskäyrät...3 Ilma/vesi-lämmönvaihtimet...36 Referenssit/huolto Suunnittelu ja asennus aina ajan tasalla...38 Referenssit...4 Huolto maailmanlaajuinen saatavuus...43 Nestejäähdytys 3

4 Rittalin nestejäähdytys sopii useille eri aloille Työkalukoneet Käyttöalueet: suurnopeuskehrät, servomoottorit, vetoakselit, koneenkehykset, hydrauliikka-aggregaatit ja kytkentäkaapit Kansainväliset käyttömahdollisuudet kaksitaajuusrakenteen ansiosta Energiatehokas älykäs ohjaus Minimaalinen asennuspinta (foot print) joustavan rakenteen ansiosta Tärkeimmät maailmanlaajuiset hyväksynnät: GS, TÜV, UL Maailmanlaajuinen varaosien saatavuus Hitsaustekniikka Käyttöalueet: Hitsauselektrodit Kompakti rakenne integroimalla hitsausrobottiin Hyvä käytettävyys nanopinnoitetuissa lauhduttimissa Liitäntämahdollisuus koneen ohjaukseen mahdollistaa suuren energiatehokkuuden ja käyttöiän Lasertekniikka Käyttöalueet: Suurteholaser ja optiikka Innovatiivinen ohjauskonsepti tarkan lämpötilahystereesin kautta integroidulla PID-säätimellä Kompakti rakenne mahdollistaa monipuoliset integrointimahdollisuudet koneisiin Joustava ja mukautuva hydrauliikkajärjestelmä Kattava vaihtoehtopaketti, esim. säädettävä pumppausteho Putkistomateriaalina muovi, ruostumaton teräs tai kupari 4 Nestejäähdytys

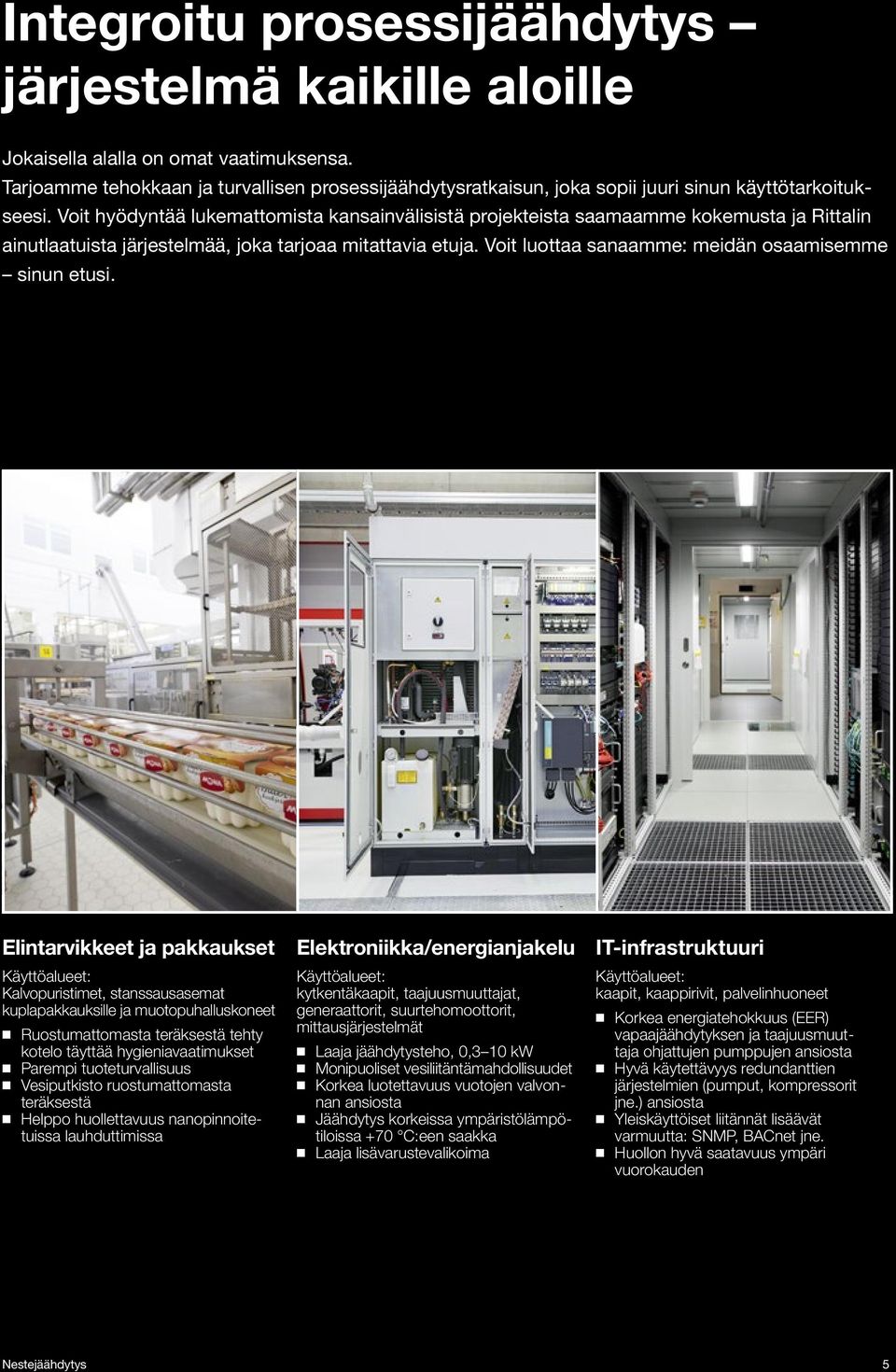

5 Integroitu prosessijäähdytys järjestelmä kaikille aloille Jokaisella alalla on omat vaatimuksensa. Tarjoamme tehokkaan ja turvallisen prosessijäähdytysratkaisun, joka sopii juuri sinun käyttötarkoitukseesi. Voit hyödyntää lukemattomista kansainvälisistä projekteista saamaamme kokemusta ja Rittalin ainutlaatuista järjestelmää, joka tarjoaa mitattavia etuja. Voit luottaa sanaamme: meidän osaamisemme sinun etusi. Elintarvikkeet ja pakkaukset Käyttöalueet: Kalvopuristimet, stanssausasemat kuplapakkauksille ja muotopuhalluskoneet Ruostumattomasta teräksestä tehty kotelo täyttää hygieniavaatimukset Parempi tuoteturvallisuus Vesiputkisto ruostumattomasta teräksestä Helppo huollettavuus nanopinnoitetuissa lauhduttimissa Elektroniikka/energianjakelu Käyttöalueet: kytkentäkaapit, taajuusmuuttajat, generaattorit, suurtehomoottorit, mittausjärjestelmät Laaja jäähdytysteho,,3 1 kw Monipuoliset vesiliitäntämahdollisuudet Korkea luotettavuus vuotojen valvonnan ansiosta Jäähdytys korkeissa ympäristölämpötiloissa +7 C:een saakka Laaja lisävarustevalikoima IT-infrastruktuuri Käyttöalueet: kaapit, kaappirivit, palvelinhuoneet Korkea energiatehokkuus (EER) vapaajäähdytyksen ja taajuusmuuttaja ohjattujen pumppujen ansiosta Hyvä käytettävyys redundanttien järjestelmien (pumput, kompressorit jne.) ansiosta Yleiskäyttöiset liitännät lisäävät varmuutta: SNMP, BACnet jne. Huollon hyvä saatavuus ympäri vuorokauden Nestejäähdytys

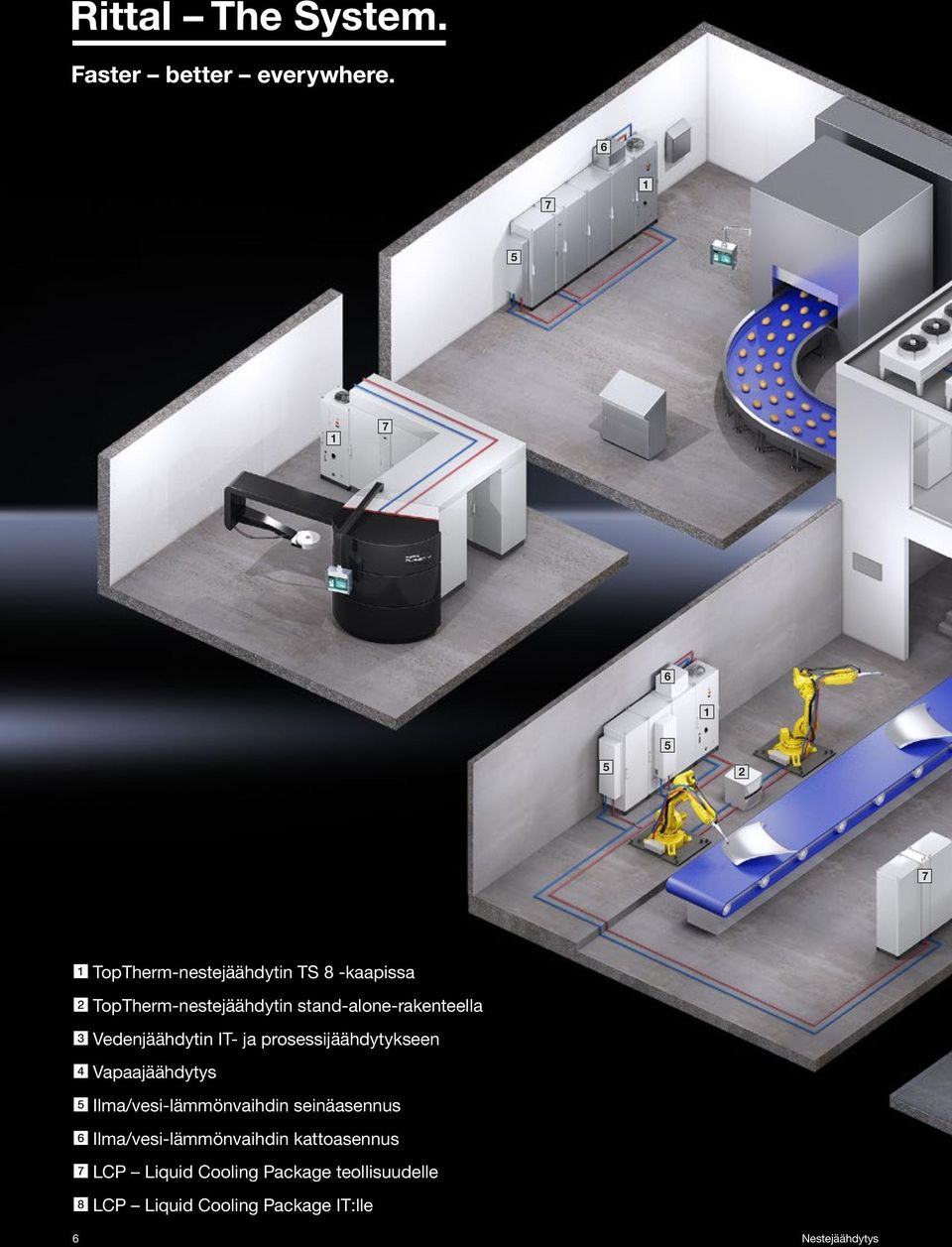

6 TopTherm-nestejäähdytin TS 8 -kaapissa TopTherm-nestejäähdytin stand-alone-rakenteella Vedenjäähdytin IT- ja prosessijäähdytykseen Vapaajäähdytys Ilma/vesi-lämmönvaihdin seinäasennus Ilma/vesi-lämmönvaihdin kattoasennus LCP Liquid Cooling Package teollisuudelle LCP Liquid Cooling Package IT:lle 6 Nestejäähdytys

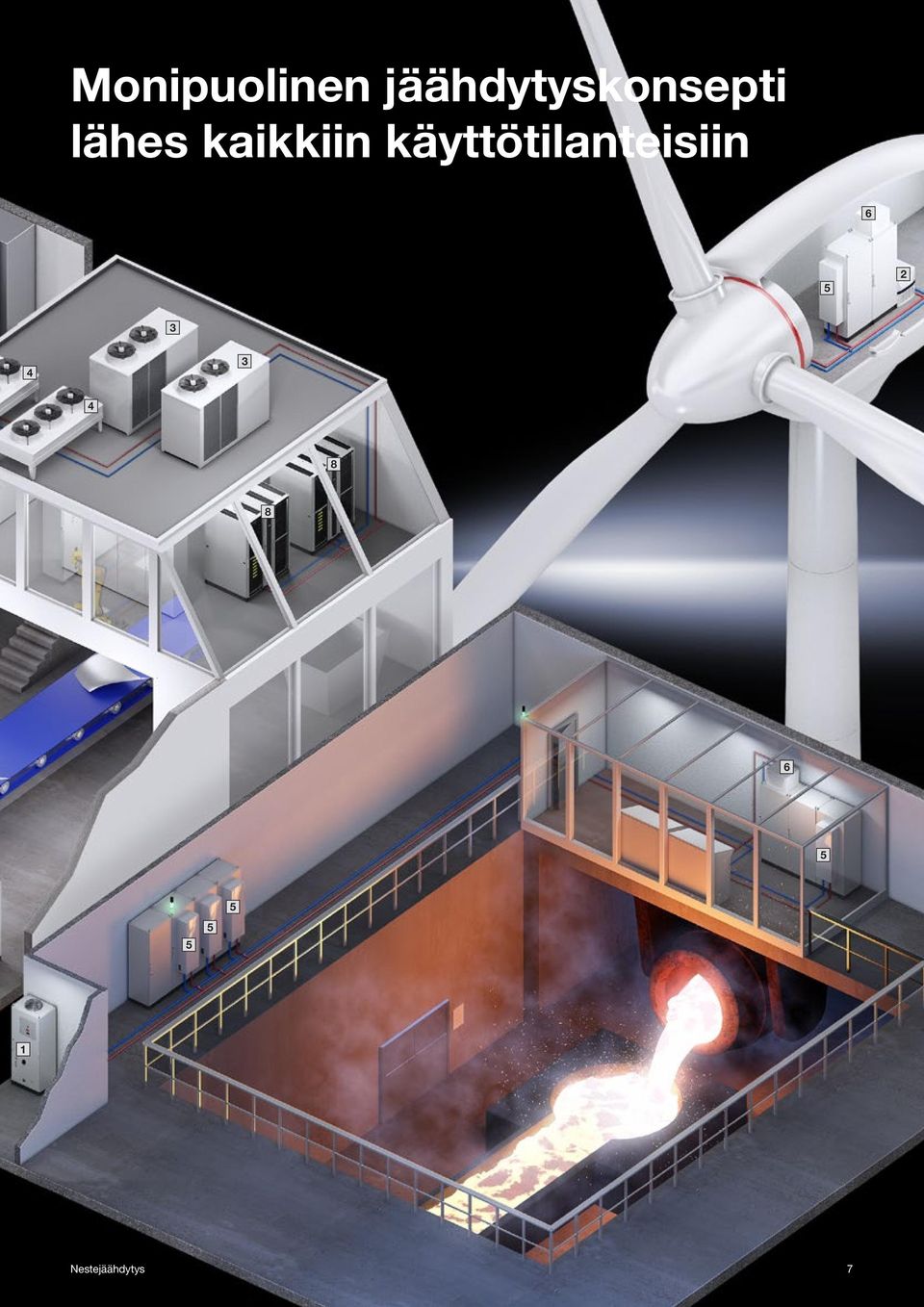

7 Monipuolinen jäähdytyskonsepti lähes kaikkiin käyttötilanteisiin Nestejäähdytys 7

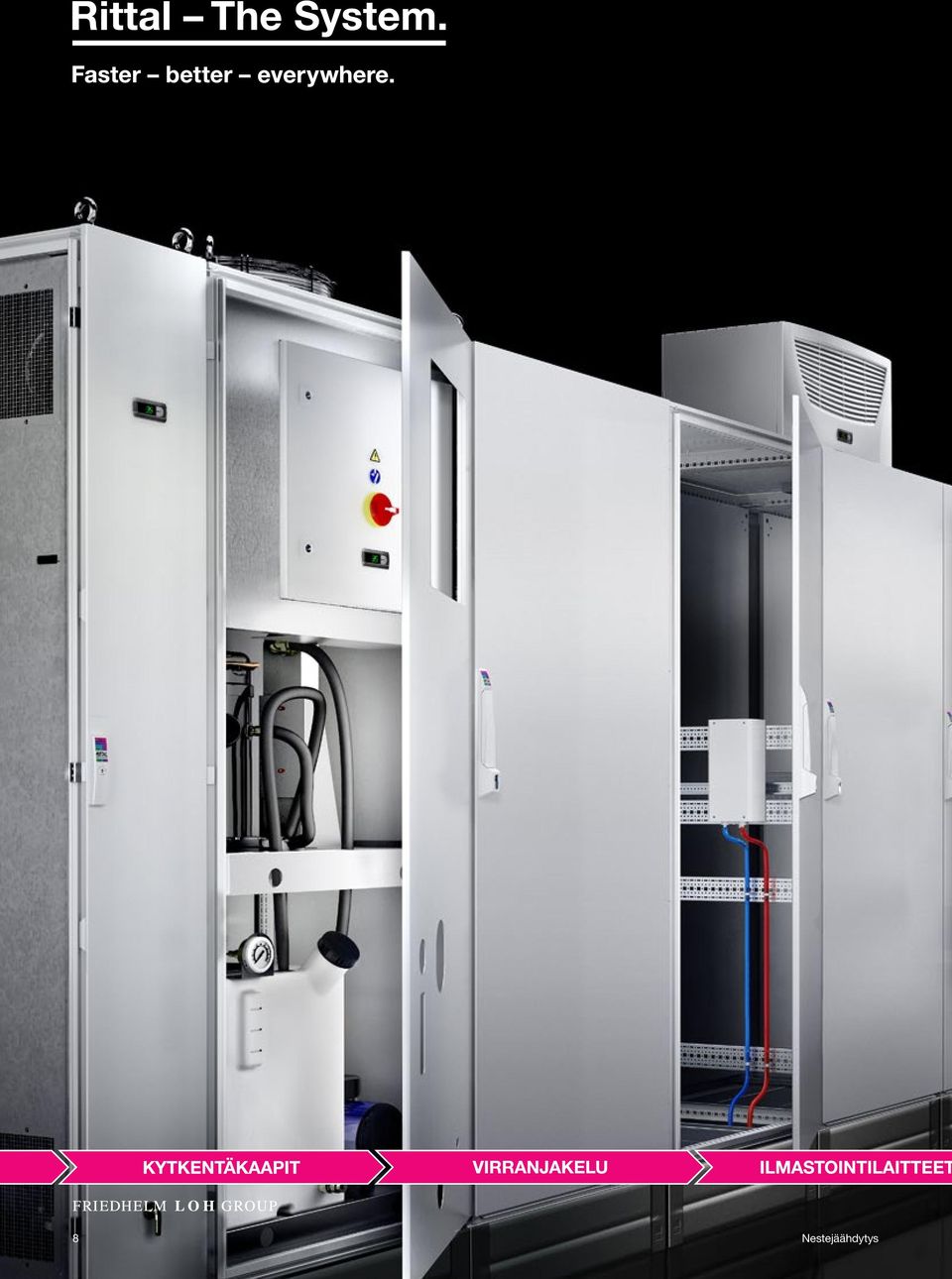

8 8 Nestejäähdytys

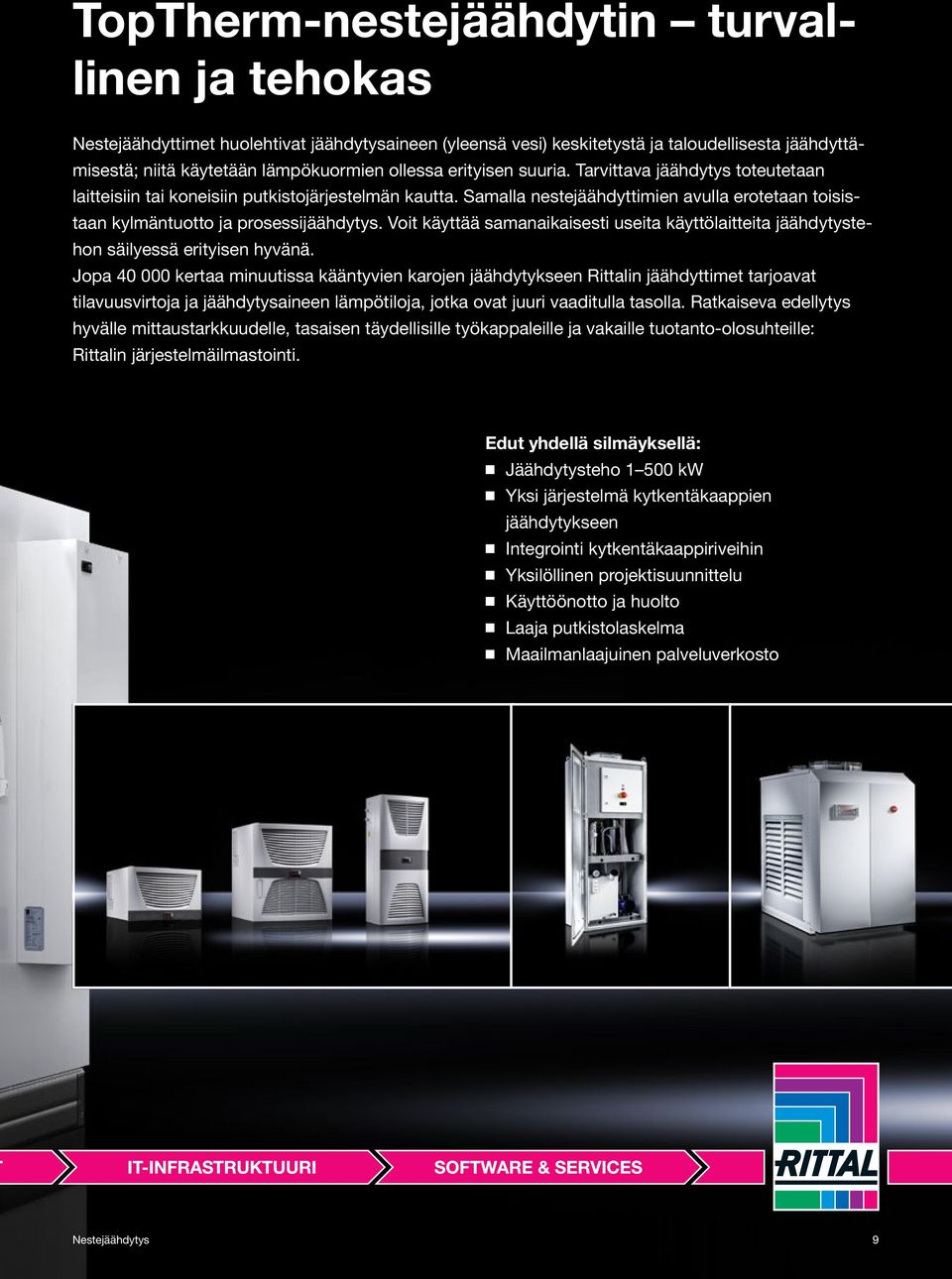

9 TopTherm-nestejäähdytin turvallinen ja tehokas Nestejäähdyttimet huolehtivat jäähdytysaineen (yleensä vesi) keskitetystä ja taloudellisesta jäähdyttämisestä; niitä käytetään lämpökuormien ollessa erityisen suuria. Tarvittava jäähdytys toteutetaan laitteisiin tai koneisiin putkistojärjestelmän kautta. Samalla nestejäähdyttimien avulla erotetaan toisistaan kylmäntuotto ja prosessijäähdytys. Voit käyttää samanaikaisesti useita käyttölaitteita jäähdytystehon säilyessä erityisen hyvänä. Jopa 4 kertaa minuutissa kääntyvien karojen jäähdytykseen Rittalin jäähdyttimet tarjoavat tilavuusvirtoja ja jäähdytysaineen lämpötiloja, jotka ovat juuri vaaditulla tasolla. Ratkaiseva edellytys hyvälle mittaustarkkuudelle, tasaisen täydellisille työkappaleille ja vakaille tuotanto-olosuhteille: Rittalin järjestelmäilmastointi. Edut yhdellä silmäyksellä: Jäähdytysteho 1 kw Yksi järjestelmä kytkentäkaappien jäähdytykseen Integrointi kytkentäkaappiriveihin Yksilöllinen projektisuunnittelu Käyttöönotto ja huolto Laaja putkistolaskelma Maailmanlaajuinen palveluverkosto Nestejäähdytys 9

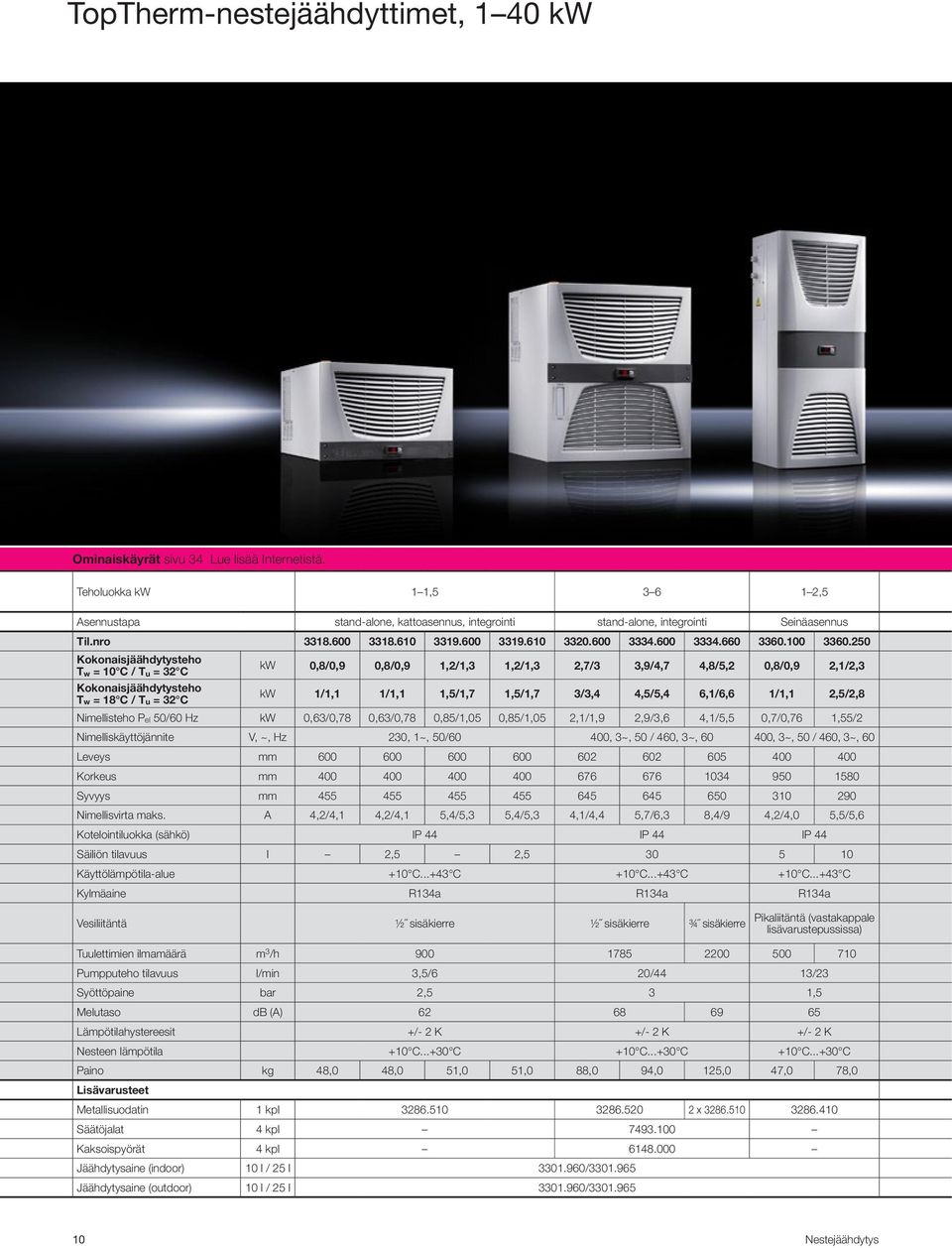

10 TopTherm-nestejäähdyttimet, 1 4 kw Ominaiskäyrät sivu 34 Lue lisää Internetistä. Teholuokka kw 1 1, , Asennustapa stand-alone, kattoasennus, integrointi stand-alone, integrointi Seinäasennus Til.nro Kokonaisjäähdytysteho T w = 1 C / T u = 32 C Kokonaisjäähdytysteho T w = 18 C / T u = 32 C kw,8/,9,8/,9 1,2/1,3 1,2/1,3 2,7/3 3,9/4,7 4,8/,2,8/,9 2,1/2,3 kw 1/1,1 1/1,1 1,/1,7 1,/1,7 3/3,4 4,/,4 6,1/6,6 1/1,1 2,/2,8 Nimellisteho P el /6 Hz kw,63/,78,63/,78,8/1,,8/1, 2,1/1,9 2,9/3,6 4,1/,,7/,76 1,/2 Nimelliskäyttöjännite V, ~, Hz 23, 1~, /6 4, 3~, / 46, 3~, 6 4, 3~, / 46, 3~, 6 Leveys mm Korkeus mm Syvyys mm Nimellisvirta maks. A 4,2/4,1 4,2/4,1,4/,3,4/,3 4,1/4,4,7/6,3 8,4/9 4,2/4,,/,6 Kotelointiluokka (sähkö) IP 44 IP 44 IP 44 Säiliön tilavuus I 2, 2, 3 1 Käyttölämpötila-alue +1 C C +1 C C +1 C C Kylmäaine R134a R134a R134a Vesiliitäntä ½ sisäkierre ½ sisäkierre ¾ sisäkierre Pikaliitäntä (vastakappale lisävarustepussissa) Tuulettimien ilmamäärä m 3 /h Pumpputeho tilavuus l/min 3,/6 2/44 13/23 Syöttöpaine bar 2, 3 1, Melutaso db (A) Lämpötilahystereesit +/- 2 K +/- 2 K +/- 2 K Nesteen lämpötila +1 C...+3 C +1 C...+3 C +1 C...+3 C Paino kg 48, 48, 1, 1, 88, 94, 12, 47, 78, Lisävarusteet Metallisuodatin 1 kpl x Säätöjalat 4 kpl Kaksoispyörät 4 kpl Jäähdytysaine (indoor) 1 l / 2 l / Jäähdytysaine (outdoor) 1 l / 2 l / Nestejäähdytys

11 TopTherm-nestejäähdyttimet, 1 4 kw Ominaiskäyrät sivu 34 Lue lisää Internetistä. Teholuokka kw Asennustapa stand-alone, järjestelmäintegrointi stand-alone, järjestelmäintegrointi Til.nro Kokonaisjäähdytysteho T w = 1 C / T u = 32 C Kokonaisjäähdytysteho T w = 18 C / T u = 32 C kw 6,/7, 6,/7, 1,3/11,3 13,8/1,2 16,6/18,7 2,8/23,8 27/3,4 32,/37, kw 8/8,6 8/8,6 12/13,1 16/17,6 2/21,8 2/27,6 32/3,2 4/44 Nimellisteho P el /6 Hz kw 4,37/,21 4,37/,21 6,6/7,76 7,3/9,2 9,2/12 11,4/13,9 14,9/17,6 17,91/23,1 Nimelliskäyttöjännite V, ~, Hz 4, 3~, / 46, 3~, 6 4, 3~, / 46, 3~, 6 Leveys mm Korkeus mm Syvyys mm Nimellisvirta maks. A 8,23/7,71 8,23/7,71 1,3/11,41 12,73/13,3 2,12/17,34 22,82/23,84 26,2/26,72 38,43/32,66 Kotelointiluokka (sähkö) IP 44 IP 44 Säiliön tilavuus I Käyttölämpötila-alue +1 C C +1 C C Kylmäaine R41a R41a Vesiliitäntä 1 sisäkierre 1 sisäkierre 1¼ sisäkierre Tuulettimien ilmamäärä m 3 /h Pumpputeho tilavuus l/min 3/47 3/ 3/63 43/76 49/86 /7 2/72 Syöttöpaine bar 2, 2, 2,/3, Melutaso db (A) Lämpötilahystereesit +/- 2 K +/- 2 K Nesteen lämpötila +1 C...+2 C +1 C...+2 C Paino kg 242, 248, 282, 282, 36, 374, 11, 646, Lisävarusteet Metallisuodatin 1 kpl x x Säätöjalat 4 kpl Kaksoispyörät 4 kpl 749. Jalustaelementit katso nestejäähdyttimen määritykset Internetistä Jäähdytysaine (indoor) 1 l / 2 l / Jäähdytysaine (outdoor) 1 l / 2 l / Nestejäähdytys 11

12 Nestejäähdyttimet IT-jäähdytykseen, 1 kw TopTherm-nestejäähdyttimien vaihtoehtopaketit sivu 33 Ominaiskäyrät sivu 34 Lue lisää Internetistä. Teholuokka kw Asennustapa Stand-alone Stand-alone Til.nro Kokonaisjäähdytysteho T w = 1 C/T u = 3 C Kokonaisjäähdytysteho T w = 18 C/T u = 32 C Integroitu Freecooling-jäähdytysteho T u = 2 C kw kw 16,7 26,4 39, ,2 98, 11,9 13, 138, kw 19,2 19,2 27,6 27, Nimelliskäyttöjännite V, ~, Hz 4, 3~, 4, 3~, Leveys mm Korkeus mm Syvyys mm Tehonotto 1) kw 6,9 9,7 14, Säiliön tilavuus I Käyttölämpötila-alue -2 C C -2 C C Kylmäaine R47c R41a R41a Vesiliitäntä 1½ Victaulic 2½ Victaulic Ilmamäärä maks. jäähdytysteholla m³/h Pumpun teho l/min Pumpun paine bar 2, 2, Melutaso db (A) Nesteen lämpötila + C...+2 C + C...+2 C Jäähdytyspiirien määrä Paino toimitettaessa kg Toimintapaino kg Sallittu käyttöpaine bar Väri RAL 73 RAL 92 RAL 92 RAL 92 Lisävarusteet Jäähdytysaine (indoor) 1 l / 2 l / Jäähdytysaine (outdoor) 1 l / 2 l / ) pumpun kanssa 12 Nestejäähdytys

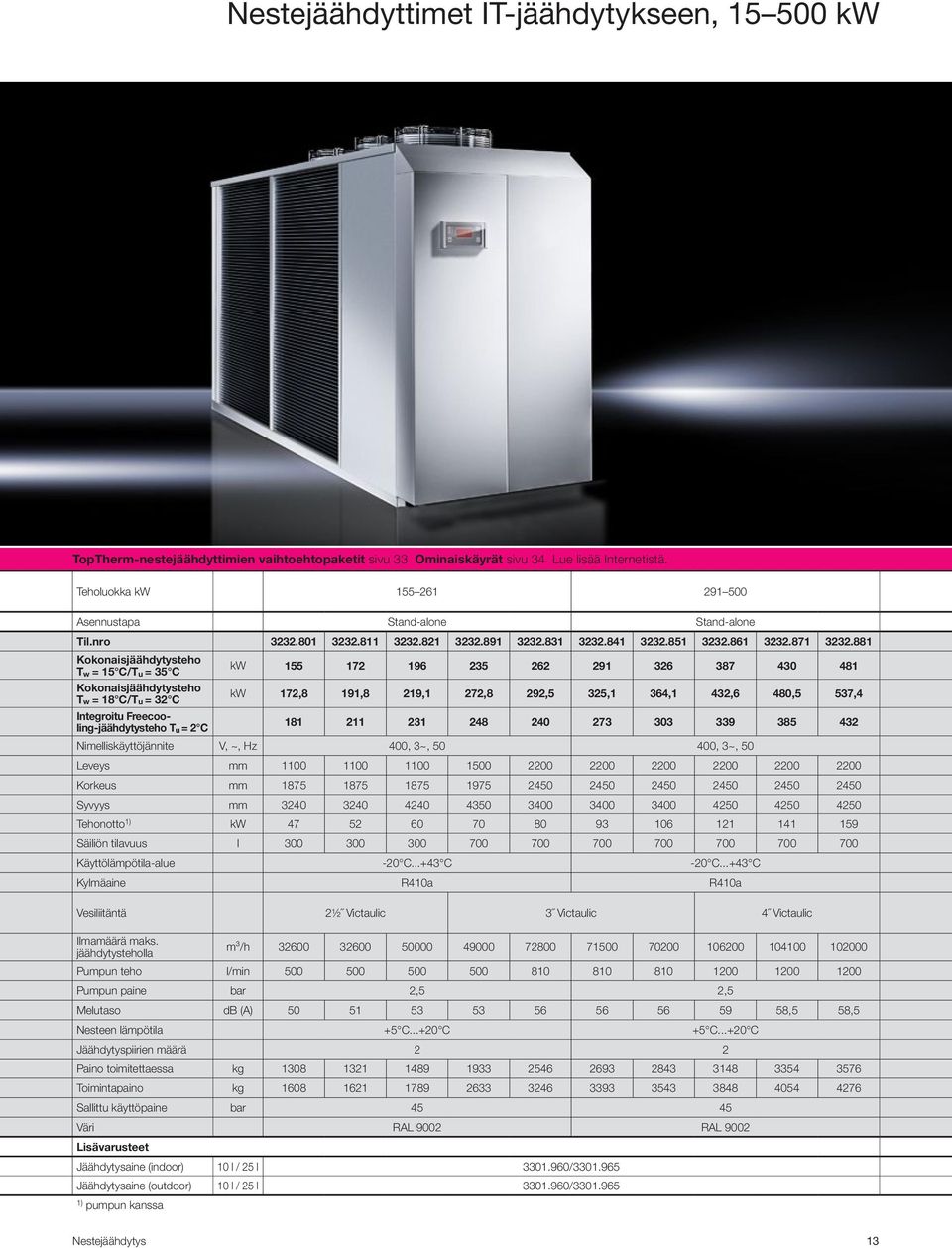

13 Nestejäähdyttimet IT-jäähdytykseen, 1 kw TopTherm-nestejäähdyttimien vaihtoehtopaketit sivu 33 Ominaiskäyrät sivu 34 Lue lisää Internetistä. Teholuokka kw Asennustapa Stand-alone Stand-alone Til.nro Kokonaisjäähdytysteho T w = 1 C/T u = 3 C Kokonaisjäähdytysteho T w = 18 C/T u = 32 C Integroitu Freecooling-jäähdytysteho T u = 2 C kw kw 172,8 191,8 219,1 272,8 292, 32,1 364,1 432,6 48, 37, Nimelliskäyttöjännite V, ~, Hz 4, 3~, 4, 3~, Leveys mm Korkeus mm Syvyys mm Tehonotto 1) kw Säiliön tilavuus I Käyttölämpötila-alue -2 C C -2 C C Kylmäaine R41a R41a Vesiliitäntä 2½ Victaulic 3 Victaulic 4 Victaulic Ilmamäärä maks. jäähdytysteholla m³/h Pumpun teho l/min Pumpun paine bar 2, 2, Melutaso db (A) , 8, Nesteen lämpötila + C...+2 C + C...+2 C Jäähdytyspiirien määrä 2 2 Paino toimitettaessa kg Toimintapaino kg Sallittu käyttöpaine bar 4 4 Väri RAL 92 RAL 92 Lisävarusteet Jäähdytysaine (indoor) 1 l / 2 l / Jäähdytysaine (outdoor) 1 l / 2 l / ) pumpun kanssa Nestejäähdytys 13

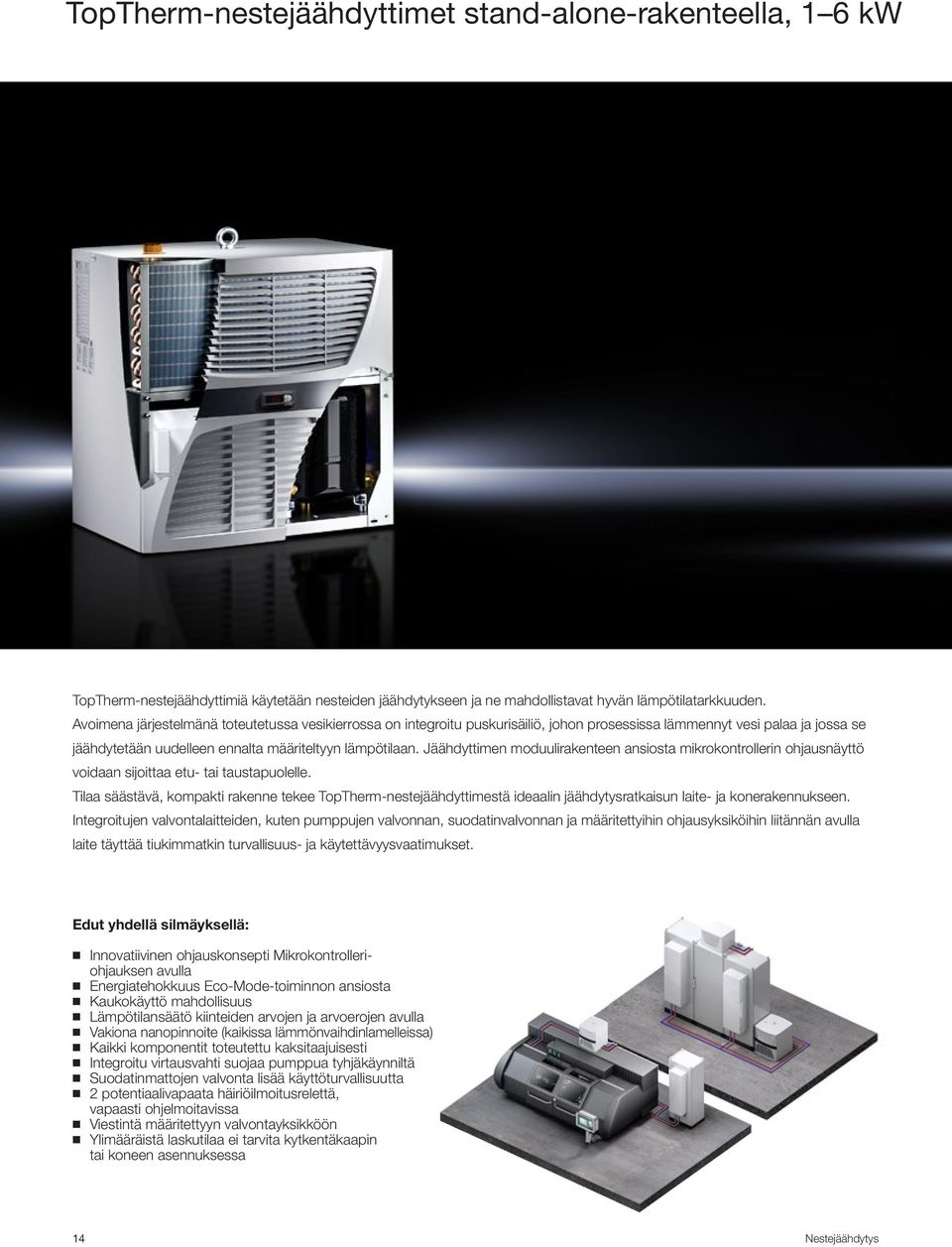

14 TopTherm-nestejäähdyttimet stand-alone-rakenteella, 1 6 kw TopTherm-nestejäähdyttimiä käytetään nesteiden jäähdytykseen ja ne mahdollistavat hyvän lämpötilatarkkuuden. Avoimena järjestelmänä toteutetussa vesikierrossa on integroitu puskurisäiliö, johon prosessissa lämmennyt vesi palaa ja jossa se jäähdytetään uudelleen ennalta määriteltyyn lämpötilaan. Jäähdyttimen moduulirakenteen ansiosta mikrokontrollerin ohjausnäyttö voidaan sijoittaa etu- tai taustapuolelle. Tilaa säästävä, kompakti rakenne tekee TopTherm-nestejäähdyttimestä ideaalin jäähdytysratkaisun laite- ja konerakennukseen. Integroitujen valvontalaitteiden, kuten pumppujen valvonnan, suodatinvalvonnan ja määritettyihin ohjausyksiköihin liitännän avulla laite täyttää tiukimmatkin turvallisuus- ja käytettävyysvaatimukset. Edut yhdellä silmäyksellä: Innovatiivinen ohjauskonsepti Mikrokontrolleriohjauksen avulla Energiatehokkuus Eco-Mode-toiminnon ansiosta Kaukokäyttö mahdollisuus Lämpötilansäätö kiinteiden arvojen ja arvoerojen avulla Vakiona nanopinnoite (kaikissa lämmönvaihdinlamelleissa) Kaikki komponentit toteutettu kaksitaajuisesti Integroitu virtausvahti suojaa pumppua tyhjäkäynniltä Suodatinmattojen valvonta lisää käyttöturvallisuutta 2 potentiaalivapaata häiriöilmoitusrelettä, vapaasti ohjelmoitavissa Viestintä määritettyyn valvontayksikköön Ylimääräistä laskutilaa ei tarvita kytkentäkaapin tai koneen asennuksessa 14 Nestejäähdytys

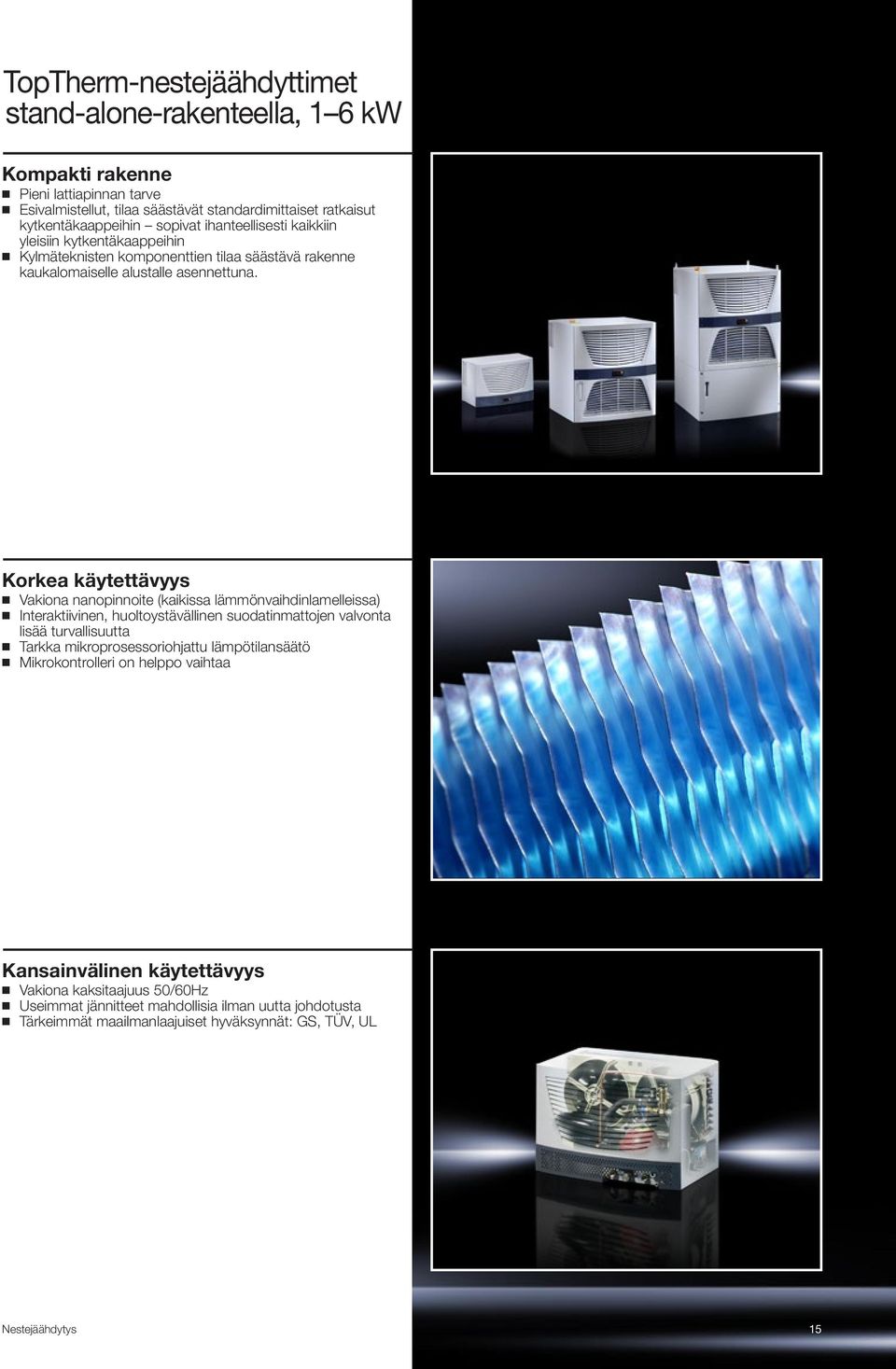

15 TopTherm-nestejäähdyttimet stand-alone-rakenteella, 1 6 kw Kompakti rakenne Pieni lattiapinnan tarve Esivalmistellut, tilaa säästävät standardimittaiset ratkaisut kytkentäkaappeihin sopivat ihanteellisesti kaikkiin yleisiin kytkentäkaappeihin Kylmäteknisten komponenttien tilaa säästävä rakenne kaukalomaiselle alustalle asennettuna. Korkea käytettävyys Vakiona nanopinnoite (kaikissa lämmönvaihdinlamelleissa) Interaktiivinen, huoltoystävällinen suodatinmattojen valvonta lisää turvallisuutta Tarkka mikroprosessoriohjattu lämpötilansäätö Mikrokontrolleri on helppo vaihtaa Kansainvälinen käytettävyys Vakiona kaksitaajuus /6Hz Useimmat jännitteet mahdollisia ilman uutta johdotusta Tärkeimmät maailmanlaajuiset hyväksynnät: GS, TÜV, UL Nestejäähdytys 1

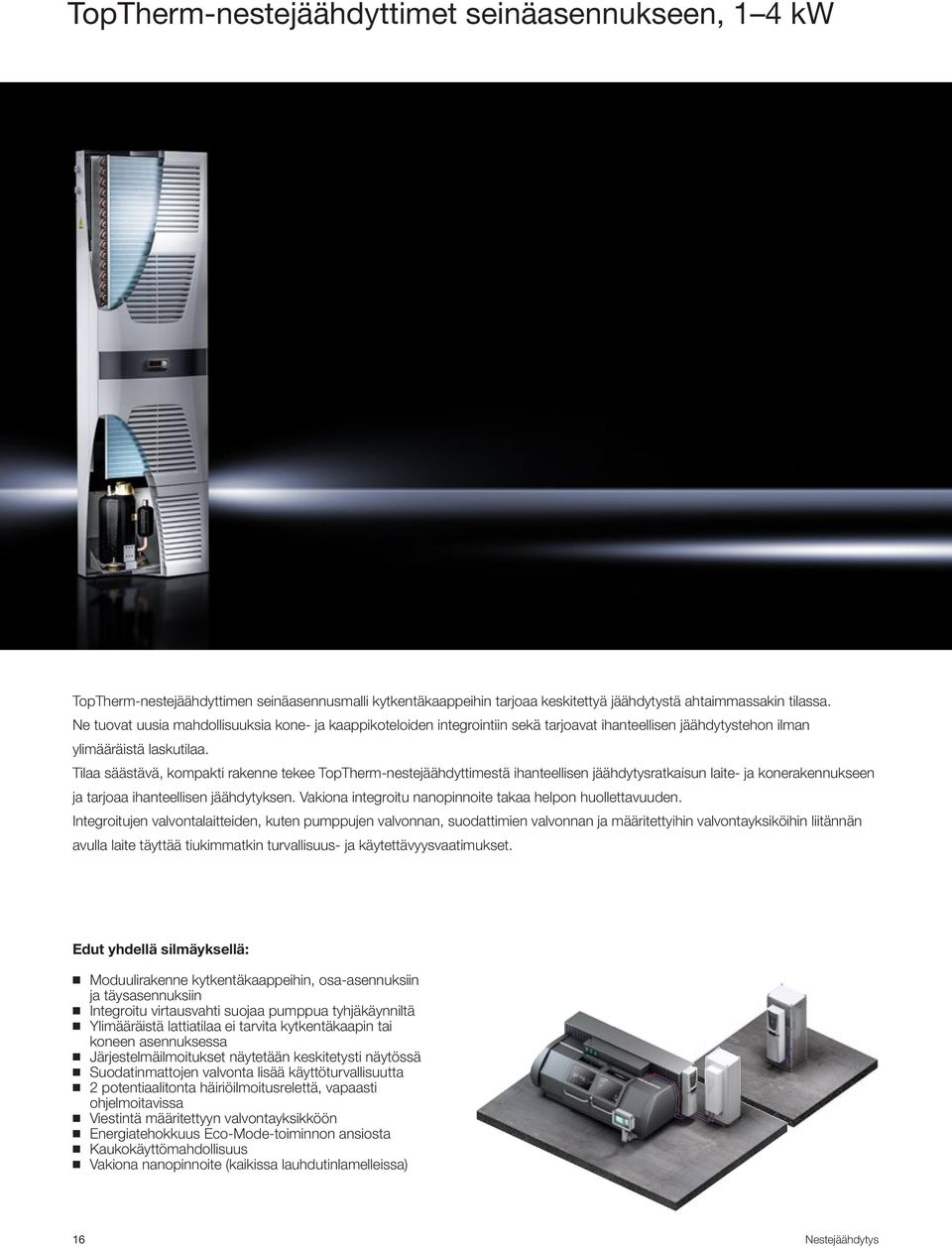

16 TopTherm-nestejäähdyttimet seinäasennukseen, 1 4 kw TopTherm-nestejäähdyttimen seinäasennusmalli kytkentäkaappeihin tarjoaa keskitettyä jäähdytystä ahtaimmassakin tilassa. Ne tuovat uusia mahdollisuuksia kone- ja kaappikoteloiden integrointiin sekä tarjoavat ihanteellisen jäähdytystehon ilman ylimääräistä laskutilaa. Tilaa säästävä, kompakti rakenne tekee TopTherm-nestejäähdyttimestä ihanteellisen jäähdytysratkaisun laite- ja konerakennukseen ja tarjoaa ihanteellisen jäähdytyksen. Vakiona integroitu nanopinnoite takaa helpon huollettavuuden. Integroitujen valvontalaitteiden, kuten pumppujen valvonnan, suodattimien valvonnan ja määritettyihin valvontayksiköihin liitännän avulla laite täyttää tiukimmatkin turvallisuus- ja käytettävyysvaatimukset. Edut yhdellä silmäyksellä: Moduulirakenne kytkentäkaappeihin, osa-asennuksiin ja täysasennuksiin Integroitu virtausvahti suojaa pumppua tyhjäkäynniltä Ylimääräistä lattiatilaa ei tarvita kytkentäkaapin tai koneen asennuksessa Järjestelmäilmoitukset näytetään keskitetysti näytössä Suodatinmattojen valvonta lisää käyttöturvallisuutta 2 potentiaalitonta häiriöilmoitusrelettä, vapaasti ohjelmoitavissa Viestintä määritettyyn valvontayksikköön Energiatehokkuus Eco-Mode-toiminnon ansiosta Kaukokäyttömahdollisuus Vakiona nanopinnoite (kaikissa lauhdutinlamelleissa) 16 Nestejäähdytys

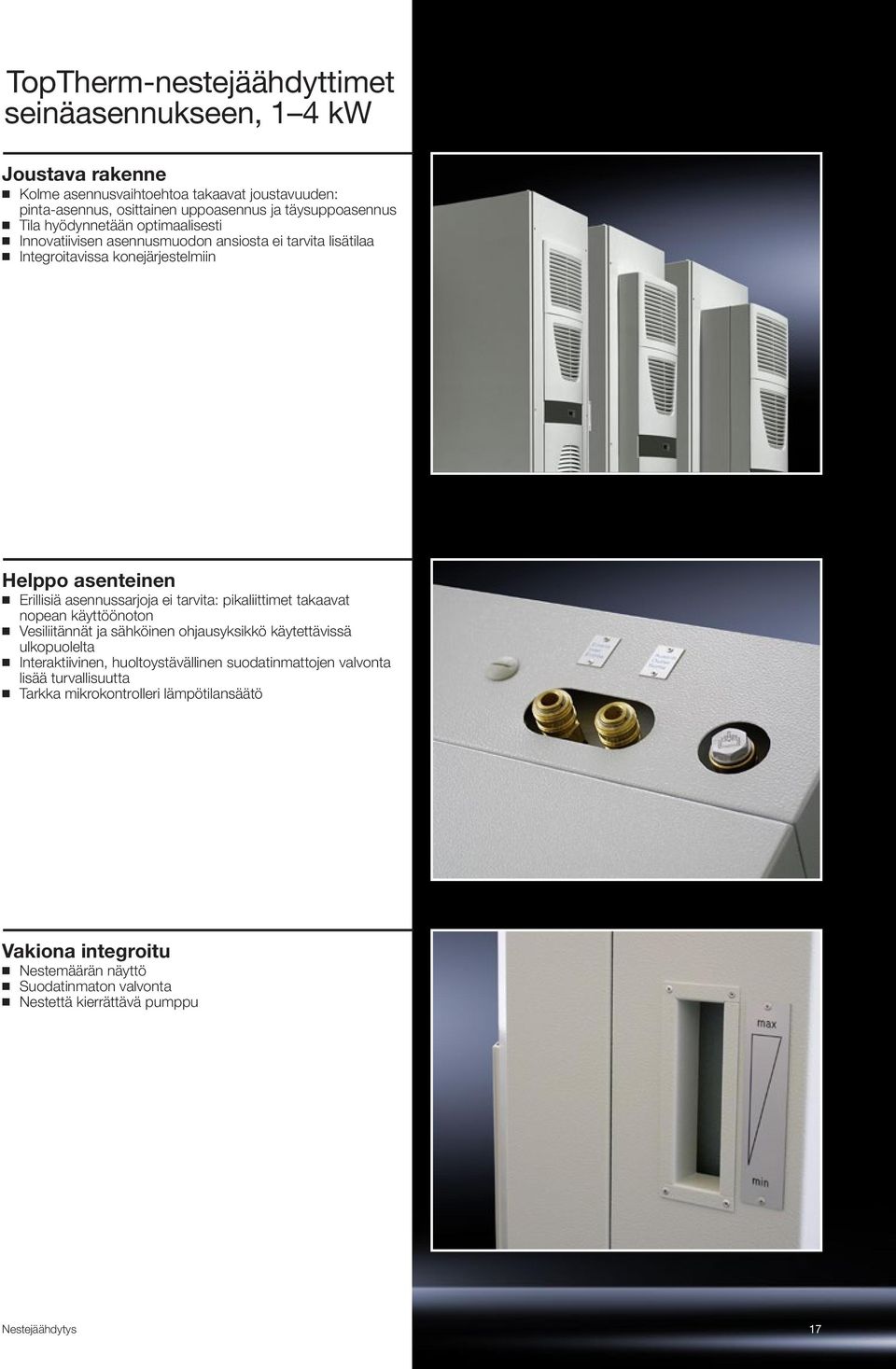

17 TopTherm-nestejäähdyttimet seinäasennukseen, 1 4 kw Joustava rakenne Kolme asennusvaihtoehtoa takaavat joustavuuden: pinta-asennus, osittainen uppoasennus ja täysuppoasennus Tila hyödynnetään optimaalisesti Innovatiivisen asennusmuodon ansiosta ei tarvita lisätilaa Integroitavissa konejärjestelmiin Helppo asenteinen Erillisiä asennussarjoja ei tarvita: pikaliittimet takaavat nopean käyttöönoton Vesiliitännät ja sähköinen ohjausyksikkö käytettävissä ulkopuolelta Interaktiivinen, huoltoystävällinen suodatinmattojen valvonta lisää turvallisuutta Tarkka mikrokontrolleri lämpötilansäätö Vakiona integroitu Nestemäärän näyttö Suodatinmaton valvonta Nestettä kierrättävä pumppu Nestejäähdytys 17

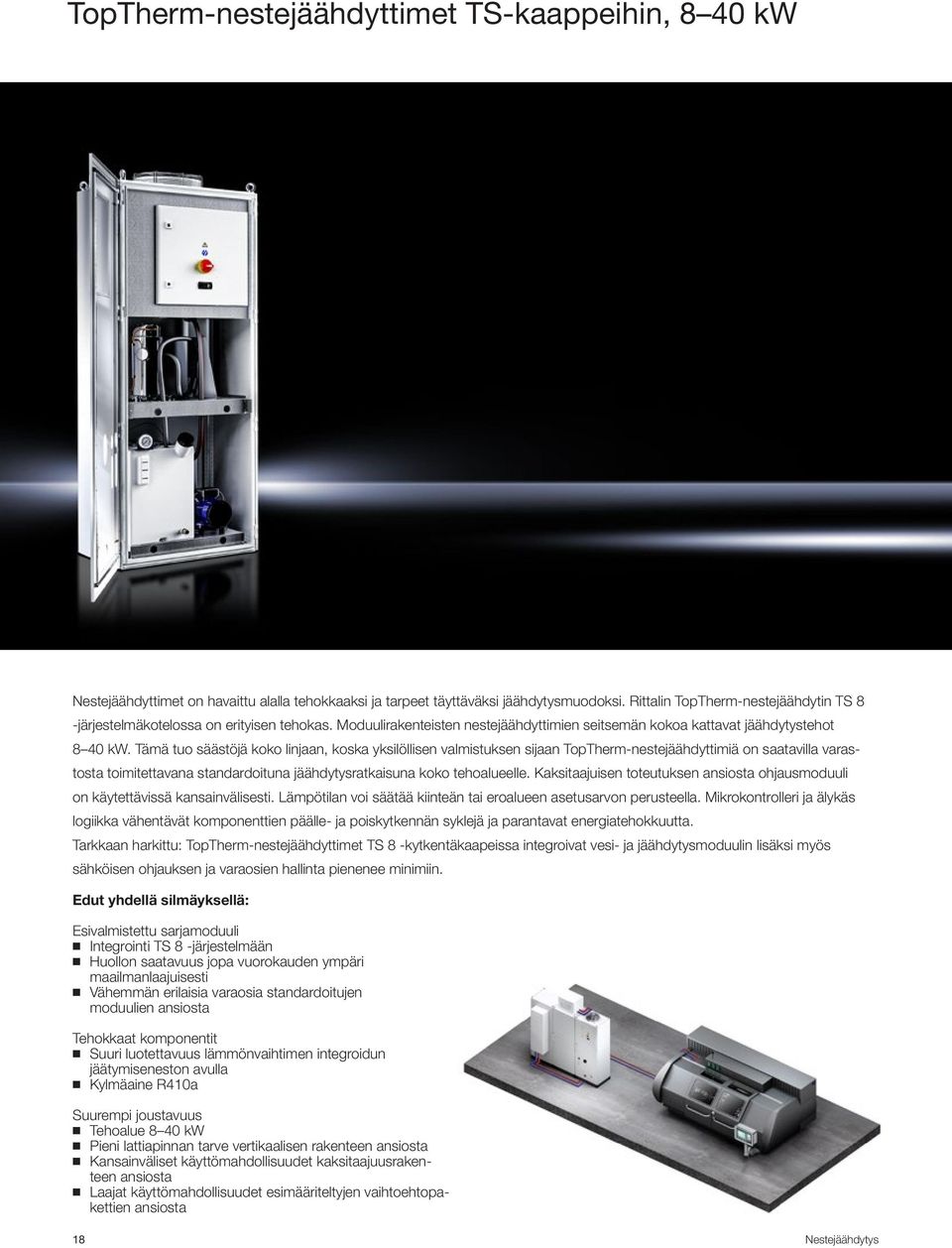

18 TopTherm-nestejäähdyttimet TS-kaappeihin, 8 4 kw Nestejäähdyttimet on havaittu alalla tehokkaaksi ja tarpeet täyttäväksi jäähdytysmuodoksi. Rittalin TopTherm-nestejäähdytin TS 8 -järjestelmäkotelossa on erityisen tehokas. Moduulirakenteisten nestejäähdyttimien seitsemän kokoa kattavat jäähdytystehot 8 4 kw. Tämä tuo säästöjä koko linjaan, koska yksilöllisen valmistuksen sijaan TopTherm-nestejäähdyttimiä on saatavilla varastosta toimitettavana standardoituna jäähdytysratkaisuna koko tehoalueelle. Kaksitaajuisen toteutuksen ansiosta ohjausmoduuli on käytettävissä kansainvälisesti. Lämpötilan voi säätää kiinteän tai eroalueen asetusarvon perusteella. Mikrokontrolleri ja älykäs logiikka vähentävät komponenttien päälle- ja poiskytkennän syklejä ja parantavat energiatehokkuutta. Tarkkaan harkittu: TopTherm-nestejäähdyttimet TS 8 -kytkentäkaapeissa integroivat vesi- ja jäähdytysmoduulin lisäksi myös sähköisen ohjauksen ja varaosien hallinta pienenee minimiin. Edut yhdellä silmäyksellä: Esivalmistettu sarjamoduuli Integrointi TS 8 -järjestelmään Huollon saatavuus jopa vuorokauden ympäri maailmanlaajuisesti Vähemmän erilaisia varaosia standardoitujen moduulien ansiosta Tehokkaat komponentit Suuri luotettavuus lämmönvaihtimen integroidun jäätymiseneston avulla Kylmäaine R41a Suurempi joustavuus Tehoalue 8 4 kw Pieni lattiapinnan tarve vertikaalisen rakenteen ansiosta Kansainväliset käyttömahdollisuudet kaksitaajuusrakenteen ansiosta Laajat käyttömahdollisuudet esimääriteltyjen vaihtoehtopakettien ansiosta 18 Nestejäähdytys

19 TopTherm-nestejäähdyttimet TS-kaappeihin, 8 4 kw Kustannuspaineet ja komponenttien maailmanlaajuinen käytettävyys edistävät jäähdyttimien standardointia. Tämän suuntauksen perusteella Rittal on kehittänyt moduulirakenteisen TopTherm-nestejäähdyttimen. Tämä kehityssuuntaus on täysin integroitavissa Rittalin järjestelmään, koska asennuksen perustana on TS 8 -kytkentäkaappi. Moduulirakenteen avulla saavutetaan yksittäisten moduulien standardointi, mikä takaa suuren joustavuuden. 1 1 Ohjausmoduuli Kaksitaajuinen toteutus 4 V/ Hz, 46 V/6 Hz Lämpötilansäätö kiinteän arvon tai arvoeron avulla, kytkettävissä Optimoitu mikrokontrolleri-ohjaus Musta pääkytkin (valinnainen) Esiasennettu Harting-liitin (valinnainen) UL-rakenteiset sähkökomponentit (valinnainen) Kylmämoduuli Kylmäaine R41a Eritehoiset moduulit vaihdettavissa helposti Optimaalinen lämpödynamiikka Energiatehokkuus paranee käytettäessä vesijäähdytteistä lauhdutinta (valinnainen) Talvisäädöt -2 C:een saakka (valinnainen) 2 2 Vesimoduuli PP-säiliö valettu valmiiksi yhdestä kappaleesta Useampi pumppu vaihtoehto (valinnainen) Vedenpinnan valvonta (valinnainen) Ruostumattomasta teräksestä vesikierto (valinnainen) 3 3 TopTherm-nestejäähdyttimet, 8 4 kw Optimaaliset integrointimahdollisuudet valmiisiin TS 8 -kaappiyhdistelmiin. Moduulirakenne ja kotelon vakiomitat. Mittatiedot ilman lauhduttimen puhallinta. 1 2 Kotelot Mitat (L x K x S) mm Teho kw 8 x 2 x x 2 x x 2 x x 2 x = 2 x kotelo 1 2 = 2 x kotelo Nestejäähdytys 19

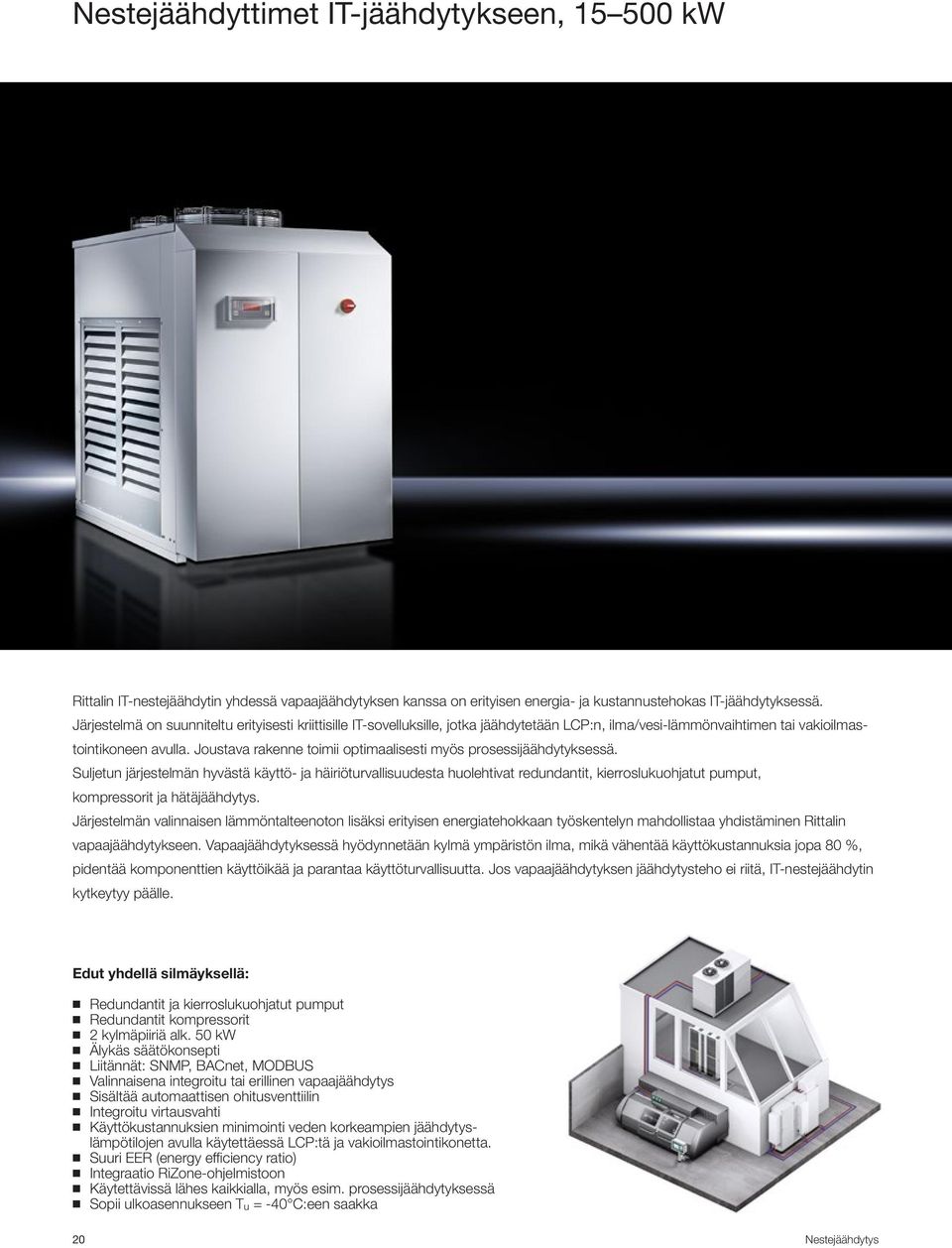

20 Nestejäähdyttimet IT-jäähdytykseen, 1 kw Rittalin IT-nestejäähdytin yhdessä vapaajäähdytyksen kanssa on erityisen energia- ja kustannustehokas IT-jäähdytyksessä. Järjestelmä on suunniteltu erityisesti kriittisille IT-sovelluksille, jotka jäähdytetään LCP:n, ilma/vesi-lämmönvaihtimen tai vakioilmastointikoneen avulla. Joustava rakenne toimii optimaalisesti myös prosessijäähdytyksessä. Suljetun järjestelmän hyvästä käyttö- ja häiriöturvallisuudesta huolehtivat redundantit, kierroslukuohjatut pumput, kompressorit ja hätäjäähdytys. Järjestelmän valinnaisen lämmöntalteenoton lisäksi erityisen energiatehokkaan työskentelyn mahdollistaa yhdistäminen Rittalin vapaajäähdytykseen. Vapaajäähdytyksessä hyödynnetään kylmä ympäristön ilma, mikä vähentää käyttökustannuksia jopa 8 %, pidentää komponenttien käyttöikää ja parantaa käyttöturvallisuutta. Jos vapaajäähdytyksen jäähdytysteho ei riitä, IT-nestejäähdytin kytkeytyy päälle. Edut yhdellä silmäyksellä: Redundantit ja kierroslukuohjatut pumput Redundantit kompressorit 2 kylmäpiiriä alk. kw Älykäs säätökonsepti Liitännät: SNMP, BACnet, MODBUS Valinnaisena integroitu tai erillinen vapaajäähdytys Sisältää automaattisen ohitusventtiilin Integroitu virtausvahti Käyttökustannuksien minimointi veden korkeampien jäähdytyslämpötilojen avulla käytettäessä LCP:tä ja vakioilmastointikonetta. Suuri EER (energy efficiency ratio) Integraatio RiZone-ohjelmistoon Käytettävissä lähes kaikkialla, myös esim. prosessijäähdytyksessä Sopii ulkoasennukseen T u = -4 C:een saakka 2 Nestejäähdytys

21 Nestejäähdyttimet IT-jäähdytykseen, 1 kw Korkea energiatehokkuus alhaiset käyttökustannukset Pumppu ja integroitu taajuusmuuttaja (valinnainen) Vapaajäähdytys koko tehoalueelle (valinnainen) Energiatehokas käyttö redundanttien scroll-kompressorien avulla Älykäs säätökonsepti Optimaalisesti mitoitetun lämmönvaihtimen avulla saavutetaan maksimaalinen energiatehokkuus Redundanssi antaa varmuutta Kaksi redundanttia pumppua Jopa 8 nestejäähdytintä yhdisteltävissä keskenään Sähkökatkoksen yhteydessä pumpun ja ohjauksen virransyöttö ulkoisella UPS:lla Automaattinen siirtyminen verkosta UPS:ään Integroitu virtausvahti Sisältää automaattisen ohitusventtiilin Controller Kompressori lämmityksellä Duo-painevahti LP/HP Lauhdutin tuulettimella Takaiskuventtiili Paineanturi Paisuntaventiili Nestelasi Magneettiventtiili Kuivaaja Höyrystin Ylipaineventtiili Virtausvahti Kontrolleri Tyhjennys/täyttö Paineentasausastia Ohitusventtiili Virtausanturi Pumppu Paluu IN Meno OUT Säiliö Varaaja 1 12 FC FU 18 FU PA PA PI Pumput integroidulla taajuusmuuttajalla Käytettävissä koko tehoalueella Portaaton tehonsäätö integroidun taajuusmuuttajan avulla Paineenvalvonta Aina tasainen paine käyttölaitteessa Vaihtelevissa lämpökuormissa (esim. LCP:t) tai jäähdytysverkoston muutoksissa vapaajäähdytys pumppu on itsesäätyvä, mikä mahdollistaa tasaisen paineen Erityistilanteissa myös tasainen veden virtaus on mahdollinen Edut asiakkaalle: Suuri energiatehokkuus tarpeen mukaan säätyvän pumpun kierrosluvun ansiosta Käyttää vain sitä, mitä todella tarvitaan Nestejäähdytys 21

22 22 Nestejäähdytys

23 Ilma/vesi-lämmönvaihtimet Kytkentäkaapin sisälämpötila voidaan laskea keskitetyn nestejäähdyttimen jäähdytysvedellä ympäristön lämpötilaa alhaisemmaksi. Pöly ei pääse ulkoapäin jäähdytettyyn kaappiin. Kaapista tuleva poistolämpö ei nosta ympäristöilman lämpötilaa, kun kylmävesilaitteisto sijoitetaan eri tilaan. Ilma/vesi-lämmönvaihtimet sopivat myös äärimmäisiin ympäristölämpötiloihin, +1 C +7 C. Edes tavallista likaisempi ympäristö (esim. pöly tai öljy) ei vaikuta laitteen toimintaan. Suuret lämpökuormat ohjataan pois ahtaimmissakin tiloissa. Lämmönvaihdinpaketin suuri pinta-ala mahdollistaa korkean hyötysuhteen energiataloudellisen ja tehokkaan EC-puhallintekniikan kanssa. Edut yhdellä silmäyksellä: Saatavana myös haponkestävällä, ruostumattomasta teräksestä tehdyllä putkituksella Korkea kotelointiluokka IP IEC 6 29:n mukaisesti Käytännössä huoltovapaa Ilman- ja vedenkiertoa valvotaan elektronisesti Tärkeää: Ilma/vesi-lämmönvaihtimia on käytettävä aina nestejäähdyttimien tai valmiin kylmävesikierron kanssa. Nestejäähdytys 23

24 Ilma/vesi-lämmönvaihtimet,,3 kw Lisävarusteet sivu 32 Ominaiskäyrät sivu 36 Lue lisää Internetistä. Teholuokka kw,3,,6 1 Asennustapa Seinäasennus Seinäasennus Til.nro Vettä ohjaavat osat Lämpötilan säätö Ruostumaton teräs (1.471) Kupari/messinki (Cu/CuZn) Perusohjain (tehdas-asetus +3 C) e-comfort-säädin (tehdasasetus +3 C) Termostaattiohjattu magneettiventtiili Kokonaisjäähdytysteho L3 W1, 2 l/h kw,3,3,3,6 Kokonaisjäähdytysteho L3 W1, 4 l/h kw,,,7,9 1 1 Nimelliskäyttöjännite V, ~, Hz 24 (DC) 11, 1~, /6 23, 1~, /6 23, 1~, /6 Leveys mm Korkeus mm Syvyys mm Nimellisteho P el /6 Hz W 26 26/3 23/27 37/38 37/38 36/37 37/38 37/38 37/38 Käyttölämpötila-alue +1 C...+7 C +1 C...+7 C Säätöalue +2 C...+ C +2 C...+ C Veden tulolämpötila +1 C...+3 C +1 C...+3 C ½ letkuyhde Vesiliitäntä G ⅜ ulkokierre ⅜ letkuyhde Sallittu käyttöpaine (p. maks.) bar Nestejäähdytys

25 Ilma/vesi-lämmönvaihtimet,,3 kw Lisävarusteet sivu 32 Ominaiskäyrät sivu 36 Lue lisää Internetistä. Teholuokka kw 1,2 3 3 Asennustapa Seinäasennus Seinäasennus Til.nro Vettä ohjaavat osat Lämpötilan säätö Ruostumaton teräs (1.471) Kupari/messinki (Cu/CuZn) Perusohjain (tehdas-asetus +3 C) e-comfort-säädin (tehdasasetus +3 C) Termostaattiohjattu magneettiventtiili Kokonaisjäähdytysteho L3 W1, 2 l/h kw 1,2 Kokonaisjäähdytysteho L3 W1, 4 l/h kw 1, , , Nimelliskäyttöjännite V, ~, Hz 23, 1~, /6 23, 1~, /6 Leveys mm Korkeus mm Syvyys mm Nimellisteho P el /6 Hz W 83 / 8 11/14 11/14 169/ / / / / /232 Käyttölämpötila-alue +1 C...+7 C +1 C...+7 C Säätöalue +2 C...+ C +2 C...+ C Veden tulolämpötila +1 C...+3 C +1 C...+3 C Vesiliitäntä ½ letkuyhde G ⅜ ulkokierre ⅜ letkuyhde Sallittu käyttöpaine (p. maks.) bar Nestejäähdytys 2

26 Ilma/vesi-lämmönvaihtimet, 1,8 7 kw Lisävarusteet sivu 32 Ominaiskäyrät sivu 36 Lue lisää Internetistä. Teholuokka kw 7 1,8 4 Asennustapa Seinäasennus Kattoasennus Til.nro Vettä ohjaavat osat Lämpötilan säätö Ruostumaton teräs (1.471) Kupari/messinki (Cu/CuZn) Perusohjain (tehdas-asetus +3 C) e-comfort-säädin (tehdasasetus +3 C) Termostaattiohjattu magneettiventtiili Kokonaisjäähdytysteho L3 W1, 4 l/h kw 1,8 2, 2, Kokonaisjäähdytysteho L3 W1, l/h kw 7 Kokonaisjäähdytysteho L3 W2, l/h kw 4, Kokonaisjäähdytysteho L3 W1, 2 l/h kw Nimelliskäyttöjännite V, ~, Hz 4, 3~, 46, 3~, 6 23, 1~, /6 Leveys mm Korkeus mm Syvyys mm Nimellisteho P el /6 Hz W 9 / 11 9/11 9/11 1/12 1/12 1/12 Käyttölämpötila-alue +1 C...+7 C +1 C...+7 C Säätöalue +2 C...+ C +2 C...+ C Veden tulolämpötila +1 C...+3 C +1 C...+3 C ½ letkuyhde Vesiliitäntä G ⅜ ulkokierre ⅜ letkuyhde Sallittu käyttöpaine (p. maks.) bar Nestejäähdytys

27 LCP Liquid Cooling Package, 1 kw Lisävarusteet sivu 32 Ominaiskäyrät sivu 37 Lue lisää Internetistä. Teholuokka kw 1 Asennustapa LCP Rack Industrie Til.nro Vettä ohjaavat osat Lämpötilan säätö Ruostumaton teräs (1.471) Kupari/messinki (Cu/CuZn) Perusohjain (tehdas-asetus +3 C) e-comfort-säädin (tehdasasetus +3 C) Termostaattiohjattu magneettiventtiili Kokonaisjäähdytysteho L3 W1, 4 l/h kw Kokonaisjäähdytysteho L3 W1, l/h kw Kokonaisjäähdytysteho L3 W2, l/h kw Kokonaisjäähdytysteho L3 W1, 2 l/h kw 1 1 Nimelliskäyttöjännite V, ~, Hz 23, 1~, /6 23, 1~, /6 Leveys mm 3 3 Korkeus mm 2 2 Syvyys mm 6 8 Nimellisteho P el /6 Hz W 3 / 46 3/46 Käyttölämpötila-alue + C...+7 C + C...+7 C Säätöalue +2 C...+ C +2 C...+ C Veden tulolämpötila Vesiliitäntä +7 C...+3 C ¾ sisäkierre ¾ letkuyhde ⅜ letkuyhde Sallittu käyttöpaine (p. maks.) bar 1 1 Nestejäähdytys 27

28 Ilma/vesi-lämmönvaihtimet Kevyt ja kompakti: Ilma/vesi-lämmönvaihtimet painavat vähän ja niiden nestemäärä on pieni suhteessa häviötehon poistokapasiteettiin. Siksi ne on helppo asentaa kaapin pystysuoriin pintoihin tai katolle. Edut yhdellä silmäyksellä: Monipuoliset vesiliitäntämahdollisuudet ½ letkuyhde Kiinteä putkitus, ulkokierre G⅜ Kiinteä putkitus, sisäkierre G⅜ (lisävaruste) Joustavat asennusmahdollisuudet Kattava käyttöturvallisuus integroidun vuotovahdin avulla Kaksi säätökonseptia Basic- ja Comfort-ohjaimien avulla Energiatehokas Eco Mode -ohjaus Kansainväliset hyväksynnät (UR, cur, CSA) Kattava käyttöturvallisuus Parannettu käyttöturvallisuus ja pitkäikäisyys Mikäli veden (nesteen) laatua ei voida taata, esim. kaivovettä käytettäessä, on käytettävä ilma/vesi-lämmönvaihdinta, jonka sisäinen putkitus on haponkestävää terästä (V4A). Korroosio estyy käytännössä kokonaan. Hyötyteho, 7 kw sopii jokaiseen tilanteeseen 28 Nestejäähdytys

29 Ilma/vesi-lämmönvaihtimet Harkitut vaihtoehdot Seinäasennus Asennus seinään tai kaikkiin tarpeeksi suuriin pystypintoihin Kattoasennus Erityisesti rivitetyille kaapeille Tehokkaampi jäähdytys ohjatun ilmavirran ansiosta Kattoasennettavien TopTherm-laitteiden tärkeä ominaisuus: lämmönvaihtimessa jäähdytetty ilma ohjataan ilmakanavajärjestelmän kautta tarkasti jäähdytettävään kohteeseen. Tulos: erityisen tehokas ja edullinen jäähdytys. Vielä yksi kustannushyöty: ilmakanavajärjestelmä on yhteensopiva myös kattoasennettavien jäähdytyslaitteiden kanssa. Erilaiset versiot Ilma/vesi-lämmönvaihtimia on saatavilla kahtena erilaisena versiona. Basic-säädin Kytkentäkaapin sisälämpötila ja järjestelmäilmoitukset näkyvät näytöllä Tavoitearvon asetus (asetusalue +2 C...+ C) Kytkentähystereesi: K Potentiaalivapaa häiriöilmoitusrele (yli- ja alilämpötilavaroitus) Kondenssivaroitus/vuotovahti (vain kattoasennettavassa versiossa) e-comfort-säädin Kytkentäkaapin sisälämpötila ja järjestelmäilmoitukset näkyvät näytöllä Tavoitearvon asetus (asetusalue +2 C...+ C) Kytkentähystereesi: 2 K 1 K; tehdasasetus K 2 potentiaalivapaata häiriöilmoitusrelettä joilla hälytyksiä voidaan valvoa Kondenssivaroitus/vuotovahti Master-/slave-toiminto enintään 1 laitteelle Kaikki järjestelmän tilat tallennetaan lokitiedostoon Kaikki järjestelmäilmoitukset voidaan lukea RiDiagdiagnosointiohjelmistolla Energiatehokas Eco Mode -ohjaus Integroitu paluuventtiili Lämpötilansäätö mahdollinen sisäpuhaltimen avulla (magneettiventtiili pysyvästi auki) Ovikytkintoiminto Käyttöesimerkki Kahden ilma/vesi-lämmönvaihtimen rinnankytkentä Ilma/vesi-lämmönvaihtimien rinnankytkentä kylmävesisyöttöön samasta nestejäähdyttimestä. Nestejäähdyttimeen tai asiakkaan putkijärjestelmään on asennettava tasausventtiilit ja ohitusventtiili. Jäähdytin Ilma/vesi-lämmönvaihdin Ohitusventtiili (ohitustoiminto ilma/vesi-lämmönvaihtimen magneettiventtiilin ollessa kiinni), til.nro: 331.9/.91/.92 Tasausventtiili (tilavuusvirran säätöön ilma/vesi-lämmönvaihtimille), katso lisävarusteet s. 32 Paluuventtiili (valinnainen) Magneettiventtiili (valinnainen) Nestejäähdytys 29

30 LCP Liquid Cooling Package teollisuudelle Ilma/vesi-lämmönvaihtimet TS 8 -rivitysjärjestelmässä, sopivat TS 8 -kaappeihin, joiden syvyys 6 tai 8 mm ja korkeus 2 mm. Kun jäähdytys ja kytkentäkaappi erotetaan toisistaan, vettä ei pääse tunkeutumaan kytkentäkaapin sisälle. Kaappi on myös helpompi asentaa ja huoltaa. LCP-lämmönvaihtimia on helppo käsitellä, ne mahtuvat hissiin ja väliovien aukoista. Lattiakuormitus on pieni kevyen painon ansiosta. Teollisuuskäytössä vaaditaan yhä useammin ilma/vesi-lämmönvaihtimia, jotka voivat tarjota jopa 1 kw:n jäähdytystehon. Positiivisten IT-jäähdytyskokemuksiensa perusteella Rittal on kehittänyt erityisesti teollisuuskäyttöön tehokkaan teollisuus-lcp:n (Liquid Cooling Package). Tämän lämmönvaihtimen etuna on erityisesti, että suuren jäähdytystehon tarjoamisen lisäksi lämmönvaihdin on helppo integroida kokonaan Rittalin TS 8 -kytkentäkaappijärjestelmään. Lämmönvaihtimen voi asentaa joustavasti kytkentäkaappijärjestelmään. Jäähdytystarpeen mukaan ilmansyöttö voi olla yksipuolisesti vasemmalla tai oikealla, tai keskeisessä sijoituksessa molemmilla puolilla. Edut yhdellä silmäyksellä: Lähes huoltovapaa käyttö Vähäiset melupäästöt Pienemmät käyttökustannukset kuin kompressorijäähdytyslaitteilla Kompakti rakenne Vesiliitäntämahdollisuudet laitteen ylä- tai alaosassa. 3 Nestejäähdytys

31 2 C 2 C 2 C LCP Liquid Cooling Package teollisuudelle Vakuuttava ilmastointikonsepti Sopii järjestelmään optimaalisesti Rivitettävissä kaikkiin 6 tai 8 mm syviin ja 2 mm korkeisiin TS 8 -kaappeihin Korkein mahdollinen teho pienessä tilassa Ilman ulostulo mahdollinen molemmin puolin kw tai yksipuolisesti 1 kw Joustava vesiliitäntä Joustavat vesiliitäntämahdollisuudet laitteen ylä- tai alaosassa Joustavat käyttömahdollisuudet Virtakiskot ja kaapelit voidaan ohjata ylhäältä ja alhaalta kätevästi laitteen läpi. Näin voidaan integroida myös rivitettyjä kaappeja ja syöttää niihin korkeaa jäähdytystehoa. Energiatehokkuus EC-puhallin ja Comfort-ohjain parantavat tehokkuutta. Vaihteleva rivitys Kaappirivin alussa tai lopussa, ilman syöttö yhdeltä puolelta Kaappirivin keskellä, ilman syöttö molemmilta puolilta Kaappirivin keskellä, ilman syöttö yhdeltä puolelta, ilmantulo- ja poistoaukot voidaan sulkea valinnaisesti metallisuojuksilla Nestejäähdytys 31

32 Ilma/vesi-lämmönvaihtimet lisävarusteet Ilma/vesi-lämmönvaihtimen til.nro 329.1XX 329.XX 321.1XX 321.XX XX 3363.XX XX 3364.XX XX 3373.XX XX 3374.XX 337.1XX 337.XX XXX Liitin G⅜" G⅜ sisäkierre Sisäkierre-adapterilla voit tehdä ilma/ vesi-lämmönvaihtimessa meno- ja paluuvirtaukselle kiinteän putkiston Ilmakanavajärjestelmä 1) Ilmakanavajärjestelmän avulla on mahdollista ohjata kylmä ilma tarkoituksenmukaisesti kaikkiin kaapin osiin. Tasainen (TS 8 -kaappeihin, leveys min. 8 mm ja syvyys min. 6 mm) Ovikytkin ilman liitäntäkaapelia Ilma/vesi-lämmönvaihtimien poiskytkentään oven ollessa avattuna tai oven valvonnassa Tasausventtiili Tilavuusvirran säätämiseen erityisesti useille ilma/ vesi-lämmönvaihtimille > 1 yhdessä kylmävesikierrossa (säätöalue 3 12 l/min) Liitäntäsarja G¾ x Rp ½ G¾ x G¾ Asianmukaiseen vesiliitännän toteuttamiseen ja tilavuusvirran säätämiseen. Paineletkuja voi pidentää yksilöllisesti tarpeen mukaan (maks. pituus 3,6 m) Rengassydänmuuntaja 11 V (primääri), 2~, /6 Hz 23 V (sekundääri), 1~, /6 Hz V (primääri), 2~, /6 Hz 23 V (sekundääri), 1~, /6 Hz Master/Slave-kaapeli SK-väyläjärjestelmälle SK-väyläjärjestelmän avulla tiedonsiirto on mahdollista useiden e-comfort-säätimellä varustettujen ilma/vesi-lämmönvaihtimien välillä Liitäntäkortti Laajennus e-comfort-säätimellä varustettuihin laitteisiin. Näin voidaan valvoa esim. Master-Slave-liitäntää 1 ilma/vesi-lämmönvaihtimeen asti Jäähdytysaine nestejäähdyttimiin ja ilma/vesi-lämmönvaihtimiin Nämä jäähdytysaineet eivät estä vain jäätymistä, vaan estävät myös bakteerien kasvua ja tarjoavat ihanteellisen korroosiosuojan. Sisäkaapit Ulkokaapit 1) Lisäksi tarvitaan TS-asennustikkaat, katso käsikirja 34, sivu 69 1 l l l l Nestejäähdytys

33 Nestejäähdyttimet vaihtoehtopaketit Optiot Hydraulinen veden ohitus (ylivirtausventtiili) Vedenpinnan valvonta Teollisuuspistokeliitin Tehokkaampi/tehokkaammat pumppu/pumput Metallisuodatin Erikoismaali Tilaohjattu lämpötilansäätö Tarkka lämpötilahystereesi Laitteen sisäinen putkitus rst Jalat/sokkeli Rullat mahdollistavat joustavan sijoittamisen Virtausvahti Asennus ulos Alhaiset ympäristölämpötilat -2 C:een saakka Vesijäähdytetty lauhdutin Kotelo ruostumatonta terästä 1 kierroslukuohjattu pumppu 2 kierroslukuohjattua pumppua 1 vakiopumppu 2 vakiopumppua Puskurisäiliö + hydrauliikkasarja Vapaajäähdytin vapaajäähdytin integroitu nestejäähdyttimeen Vapaajäähdytin ulkoinen vapaajäähdytin Puskurisäiliö terästä, eristetty, erillisasennukseen SNMP-käyttöliittymäkortti Sarjamallinen Modbus-lähtökortti Talvisetti -4 C:een saakka Energian mittaus Hätäjäähdytyssarja vesijohtovedellä Lauhduttimen suojaritilä Jäähdytinneste Tärinänvaimennin Kuljetussarja TopTherm-nestejäähdyttimet, jäähdytysteho 1 6 kw TopTherm-nestejäähdyttimet seinäasennukseen, jäähdytysteho 1 4 kw TopTherm-nestejäähdyttimet, jäähdytysteho 8 4 kw Nestejäähdyttimet IT-jäähdytykseen, jäähdytysteho 1 kw Sarja Vaihtoehto Lisävaruste Nestejäähdytys 33

34 Ominaiskäyrät TopTherm-nestejäähdyttimet/ Nestejäähdyttimet IT-jäähdytykseen TopTherm-nestejäähdytin Teholuokka 1 6 kw, Hz, kun T u = 32 C Teholuokka 8 4 kw, Hz, kun T u = 32 C P c P c , ,.61, , T w T w Nestejäähdyttimet IT-jäähdytykseen 13 Teholuokka kw, Hz, T u = 3 C Teholuokka 1 kw, Hz, T u = 3 C Pc 6 P c T w T w P c P c T w T w T w = Veden tulolämpötila ( C) P c = Kokonaisjäähdytysteho (kw) 34 Nestejäähdytys

35 TopTherm-nestejäähdyttimien pumppujen ominaiskäyrät TopTherm-nestejäähdytin Teholuokka 1 6 kw, Hz, kun T u = 32 C 6 SK /.61, SK /.61 7 SK 332.6/SK /.66 6 SK 336.1/.2 6 P P P Teholuokka 8 4 kw, Hz, kun T u = 32 C P SK / P SK SK P P SK P SK SK P SK P P = Ulkoinen staattinen paine [bar] = Virtaama Q [l/min] Vakiopumppu = Hz = 6 Hz Vahvistettu pumppu (valinnainen) = Hz = 6 Hz Nestejäähdytys 3

36 Ominaiskäyrät ilma/vesi-lämmönvaihtimet Teholuokka, kw, Hz, seinäasennus/kattoasennus Vettä ohjaavat osat: Kupari/messinki (Cu/CuZn) Tilavuusvirta: 4 l/h Teholuokka,9 4, kw, Hz, seinäasennus/kattoasennus Vettä ohjaavat osat: Ruostumaton teräs (1.471) Tilavuusvirta: 4 l/h T i = 2 C T i = 2 C , , ,. P c P c , , , , T w T w T i = 3 C T i = 3 C , , ,. P c P c , , , , T w T w T i = 4 C T i = 4 C , , ,. P c P c , , , , T w T w T w = Veden tulolämpötila ( C) P c = Kokonaisjäähdytysteho (kw) T i = Kytkentäkaapin sisälämpötila ( C) T w = Veden tulolämpötila ( C) P c = Kokonaisjäähdytysteho (kw) T i = Kytkentäkaapin sisälämpötila ( C) 36 Nestejäähdytys

37 4 C Ominaiskäyrät ilma/vesi-lämmönvaihtimet Teholuokka,3 1,2 kw /6 Hz, seinäasennus Vettä ohjaavat osat: Kupari/messinki (Cu/CuZn) Teholuokka 7 kw, /6 Hz, seinäasennus Vettä ohjaavat osat: Kupari/messinki (Cu/CuZn) T i = 2 C SK V = l/h V = 2 l/h ,.11, C P c 6 Pc 4 3 C C ,.11, T i = 3 C T w T w T i P c Teholuokka 1 kw, /6 Hz, LCP Rack Industrie Vettä ohjaavat osat: Kupari/messinki (Cu/CuZn) Tw ,.11,.23 T i = 4 C , V = 2 l/h V = 1 l/h 1 1 P c P c C C T w T w T i T w = Veden tulolämpötila ( C) P c = Kokonaisjäähdytysteho (kw) T i = Kytkentäkaapin sisälämpötila ( C) T w = Veden tulolämpötila ( C) P c = Kokonaisjäähdytysteho (kw) T i = Kytkentäkaapin sisälämpötila ( C) Nestejäähdytys 37
