1 Gurlin talon korjaustyön dokumentointi Rakennusentisöintiliike Ukri Oy Mari Lehtinen ja Tiina Oinonen

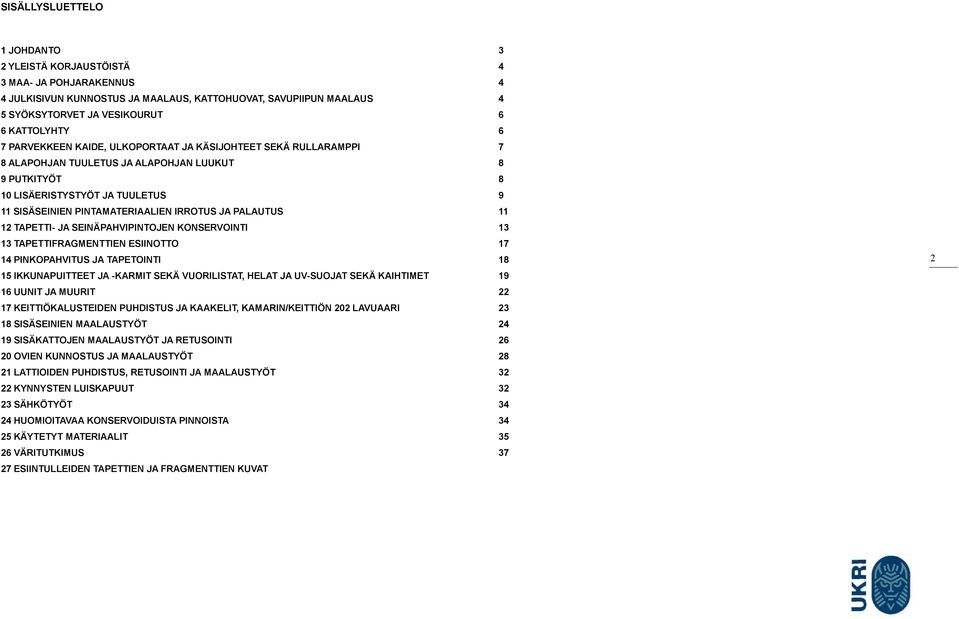

2 SISÄLLYSLUETTELO 1 JOHDANTO 3 2 YLEISTÄ KORJAUSTÖISTÄ 4 3 MAA- JA POHJARAKENNUS 4 4 JULKISIVUN KUNNOSTUS JA MAALAUS, KATTOHUOVAT, SAVUPIIPUN MAALAUS 4 5 SYÖKSYTORVET JA VESIKOURUT 6 6 KATTOLYHTY 6 7 PARVEKKEEN KAIDE, ULKOPORTAAT JA KÄSIJOHTEET SEKÄ RULLARAMPPI 7 8 ALAPOHJAN TUULETUS JA ALAPOHJAN LUUKUT 8 9 PUTKITYÖT 8 10 LISÄERISTYSTYÖT JA TUULETUS 9 11 SISÄSEINIEN PINTAMATERIAALIEN IRROTUS JA PALAUTUS TAPETTI- JA SEINÄPAHVIPINTOJEN KONSERVOINTI TAPETTIFRAGMENTTIEN ESIINOTTO PINKOPAHVITUS JA TAPETOINTI IKKUNAPUITTEET JA -KARMIT SEKÄ VUORILISTAT, HELAT JA UV-SUOJAT SEKÄ KAIHTIMET UUNIT JA MUURIT KEITTIÖKALUSTEIDEN PUHDISTUS JA KAAKELIT, KAMARIN/KEITTIÖN 202 LAVUAARI SISÄSEINIEN MAALAUSTYÖT SISÄKATTOJEN MAALAUSTYÖT JA RETUSOINTI OVIEN KUNNOSTUS JA MAALAUSTYÖT LATTIOIDEN PUHDISTUS, RETUSOINTI JA MAALAUSTYÖT KYNNYSTEN LUISKAPUUT SÄHKÖTYÖT HUOMIOITAVAA KONSERVOIDUISTA PINNOISTA KÄYTETYT MATERIAALIT VÄRITUTKIMUS ESIINTULLEIDEN TAPETTIEN JA FRAGMENTTIEN KUVAT 2

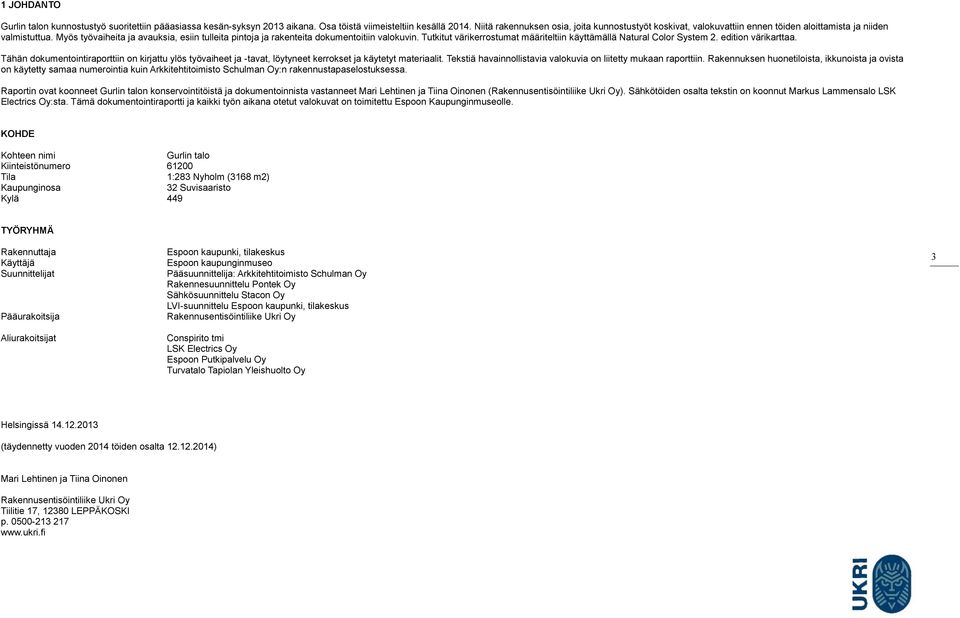

3 1 JOHDANTO Gurlin talon kunnostustyö suoritettiin pääasiassa kesän-syksyn 2013 aikana. Osa töistä viimeisteltiin kesällä Niitä rakennuksen osia, joita kunnostustyöt koskivat, valokuvattiin ennen töiden aloittamista ja niiden valmistuttua. Myös työvaiheita ja avauksia, esiin tulleita pintoja ja rakenteita dokumentoitiin valokuvin. Tutkitut värikerrostumat määriteltiin käyttämällä Natural Color System 2. edition värikarttaa. Tähän dokumentointiraporttiin on kirjattu ylös työvaiheet ja -tavat, löytyneet kerrokset ja käytetyt materiaalit. Tekstiä havainnollistavia valokuvia on liitetty mukaan raporttiin. Rakennuksen huonetiloista, ikkunoista ja ovista on käytetty samaa numerointia kuin Arkkitehtitoimisto Schulman Oy:n rakennustapaselostuksessa. Raportin ovat koonneet Gurlin talon konservointitöistä ja dokumentoinnista vastanneet Mari Lehtinen ja Tiina Oinonen (Rakennusentisöintiliike Ukri Oy). Sähkötöiden osalta tekstin on koonnut Markus Lammensalo LSK Electrics Oy:sta. Tämä dokumentointiraportti ja kaikki työn aikana otetut valokuvat on toimitettu Espoon Kaupunginmuseolle. KOHDE Kohteen nimi Gurlin talo Kiinteistönumero Tila 1:283 Nyholm (3168 m2) Kaupunginosa 32 Suvisaaristo Kylä 449 TYÖRYHMÄ Rakennuttaja Käyttäjä Suunnittelijat Pääurakoitsija Aliurakoitsijat Espoon kaupunki, tilakeskus Espoon kaupunginmuseo Pääsuunnittelija: Arkkitehtitoimisto Schulman Oy Rakennesuunnittelu Pontek Oy Sähkösuunnittelu Stacon Oy LVI-suunnittelu Espoon kaupunki, tilakeskus Rakennusentisöintiliike Ukri Oy Conspirito tmi LSK Electrics Oy Espoon Putkipalvelu Oy Turvatalo Tapiolan Yleishuolto Oy 3 Helsingissä (täydennetty vuoden 2014 töiden osalta ) Mari Lehtinen ja Tiina Oinonen Rakennusentisöintiliike Ukri Oy Tiilitie 17, LEPPÄKOSKI p

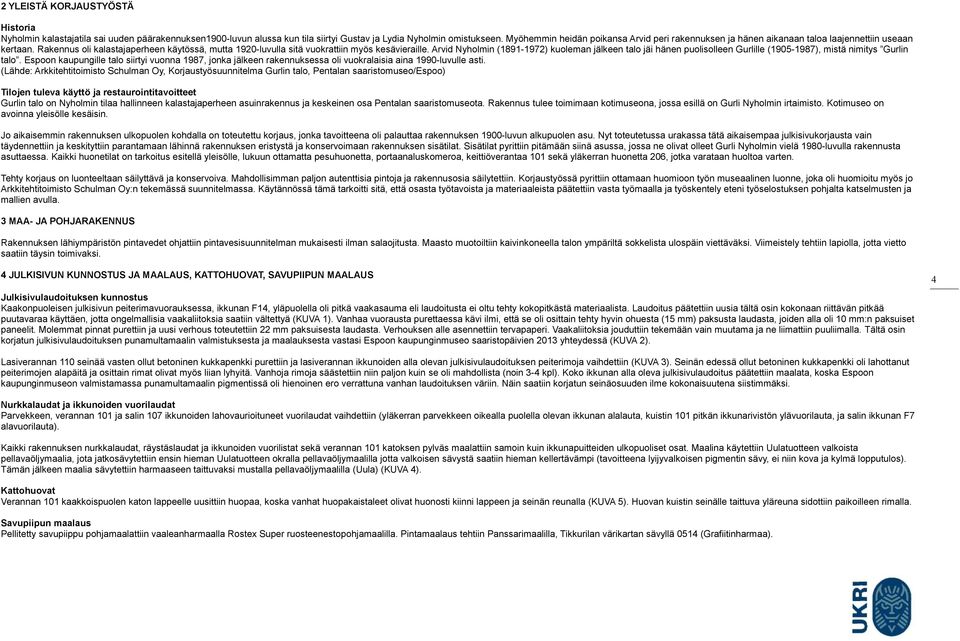

4 2 YLEISTÄ KORJAUSTYÖSTÄ Historia Nyholmin kalastajatila sai uuden päärakennuksen1900-luvun alussa kun tila siirtyi Gustav ja Lydia Nyholmin omistukseen. Myöhemmin heidän poikansa Arvid peri rakennuksen ja hänen aikanaan taloa laajennettiin useaan kertaan. Rakennus oli kalastajaperheen käytössä, mutta 1920-luvulla sitä vuokrattiin myös kesävieraille. Arvid Nyholmin ( ) kuoleman jälkeen talo jäi hänen puolisolleen Gurlille ( ), mistä nimitys Gurlin talo. Espoon kaupungille talo siirtyi vuonna 1987, jonka jälkeen rakennuksessa oli vuokralaisia aina 1990-luvulle asti. (Lähde: Arkkitehtitoimisto Schulman Oy, Korjaustyösuunnitelma Gurlin talo, Pentalan saaristomuseo/espoo) Tilojen tuleva käyttö ja restaurointitavoitteet Gurlin talo on Nyholmin tilaa hallinneen kalastajaperheen asuinrakennus ja keskeinen osa Pentalan saaristomuseota. Rakennus tulee toimimaan kotimuseona, jossa esillä on Gurli Nyholmin irtaimisto. Kotimuseo on avoinna yleisölle kesäisin. Jo aikaisemmin rakennuksen ulkopuolen kohdalla on toteutettu korjaus, jonka tavoitteena oli palauttaa rakennuksen 1900-luvun alkupuolen asu. Nyt toteutetussa urakassa tätä aikaisempaa julkisivukorjausta vain täydennettiin ja keskityttiin parantamaan lähinnä rakennuksen eristystä ja konservoimaan rakennuksen sisätilat. Sisätilat pyrittiin pitämään siinä asussa, jossa ne olivat olleet Gurli Nyholmin vielä 1980-luvulla rakennusta asuttaessa. Kaikki huonetilat on tarkoitus esitellä yleisölle, lukuun ottamatta pesuhuonetta, portaanaluskomeroa, keittiöverantaa 101 sekä yläkerran huonetta 206, jotka varataan huoltoa varten. Tehty korjaus on luonteeltaan säilyttävä ja konservoiva. Mahdollisimman paljon autenttisia pintoja ja rakennusosia säilytettiin. Korjaustyössä pyrittiin ottamaan huomioon työn museaalinen luonne, joka oli huomioitu myös jo Arkkitehtitoimisto Schulman Oy:n tekemässä suunnitelmassa. Käytännössä tämä tarkoitti sitä, että osasta työtavoista ja materiaaleista päätettiin vasta työmaalla ja työskentely eteni työselostuksen pohjalta katselmusten ja mallien avulla. 3 MAA- JA POHJARAKENNUS Rakennuksen lähiympäristön pintavedet ohjattiin pintavesisuunnitelman mukaisesti ilman salaojitusta. Maasto muotoiltiin kaivinkoneella talon ympäriltä sokkelista ulospäin viettäväksi. Viimeistely tehtiin lapiolla, jotta vietto saatiin täysin toimivaksi. 4 JULKISIVUN KUNNOSTUS JA MAALAUS, KATTOHUOVAT, SAVUPIIPUN MAALAUS Julkisivulaudoituksen kunnostus Kaakonpuoleisen julkisivun peiterimavuorauksessa, ikkunan F14, yläpuolella oli pitkä vaakasauma eli laudoitusta ei oltu tehty kokopitkästä materiaalista. Laudoitus päätettiin uusia tältä osin kokonaan riittävän pitkää puutavaraa käyttäen, jotta ongelmallisia vaakaliitoksia saatiin vältettyä (KUVA 1). Vanhaa vuorausta purettaessa kävi ilmi, että se oli osittain tehty hyvin ohuesta (15 mm) paksusta laudasta, joiden alla oli 10 mm:n paksuiset paneelit. Molemmat pinnat purettiin ja uusi verhous toteutettiin 22 mm paksuisesta laudasta. Verhouksen alle asennettiin tervapaperi. Vaakaliitoksia jouduttiin tekemään vain muutama ja ne liimattiin puuliimalla. Tältä osin korjatun julkisivulaudoituksen punamultamaalin valmistuksesta ja maalauksesta vastasi Espoon kaupunginmuseo saaristopäivien 2013 yhteydessä (KUVA 2). 4 Lasiverannan 110 seinää vasten ollut betoninen kukkapenkki purettiin ja lasiverannan ikkunoiden alla olevan julkisivulaudoituksen peiterimoja vaihdettiin (KUVA 3). Seinän edessä ollut betoninen kukkapenkki oli lahottanut peiterimojen alapäitä ja osittain rimat olivat myös liian lyhyitä. Vanhoja rimoja säästettiin niin paljon kuin se oli mahdollista (noin 3-4 kpl). Koko ikkunan alla oleva julkisivulaudoitus päätettiin maalata, koska Espoon kaupunginmuseon valmistamassa punamultamaalin pigmentissä oli hienoinen ero verrattuna vanhan laudoituksen väriin. Näin saatiin korjatun seinäosuuden ilme kokonaisuutena siistimmäksi. Nurkkalaudat ja ikkunoiden vuorilaudat Parvekkeen, verannan 101 ja salin 107 ikkunoiden lahovaurioituneet vuorilaudat vaihdettiin (yläkerran parvekkeen oikealla puolella olevan ikkunan alalauta, kuistin 101 pitkän ikkunarivistön ylävuorilauta, ja salin ikkunan F7 alavuorilauta). Kaikki rakennuksen nurkkalaudat, räystäslaudat ja ikkunoiden vuorilistat sekä verannan 101 katoksen pylväs maalattiin samoin kuin ikkunapuitteiden ulkopuoliset osat. Maalina käytettiin Uulatuotteen valkoista pellavaöljymaalia, jota jatkosävytettiin ensin hieman Uulatuotteen okralla pellavaöljymaalilla jotta valkoisen sävystä saatiin hieman kellertävämpi (tavoitteena lyijyvalkoisen pigmentin sävy, ei niin kova ja kylmä lopputulos). Tämän jälkeen maalia sävytettiin harmaaseen taittuvaksi mustalla pellavaöljymaalilla (Uula) (KUVA 4). Kattohuovat Verannan 101 kaakkoispuolen katon lappeelle uusittiin huopaa, koska vanhat huopakaistaleet olivat huonosti kiinni lappeen ja seinän reunalla (KUVA 5). Huovan kuistin seinälle taittuva yläreuna sidottiin paikoilleen rimalla. Savupiipun maalaus Pellitetty savupiippu pohjamaalattiin vaaleanharmaalla Rostex Super ruosteenestopohjamaalilla. Pintamaalaus tehtiin Panssarimaalilla, Tikkurilan värikartan sävyllä 0514 (Grafiitinharmaa).

5 Kuva 3. Lasiverannan edestä on purettu betoninen kukkapenkki ja meneillään on liian lyhyiden/huonokuntoisten peiterimojen vaihto. Kuvat 1 ja 2. Yläpuolella kuvassa nähtävissä kaakonpuoleisen seinän vanha ulkovuoraus ja siinä ollut vaakasauma. Oikealla ylhäällä saman seinän uusittu vuorilaudoitus. 5 Kuva 5. Verannan 101 huonosti lappeen ja seinän reunalla kiinni ollut kattohuopa. Kuva 4. Kuvassa harmahtavan valkoisella huoltomaalatut ikkunat ja nurkkalaudat.

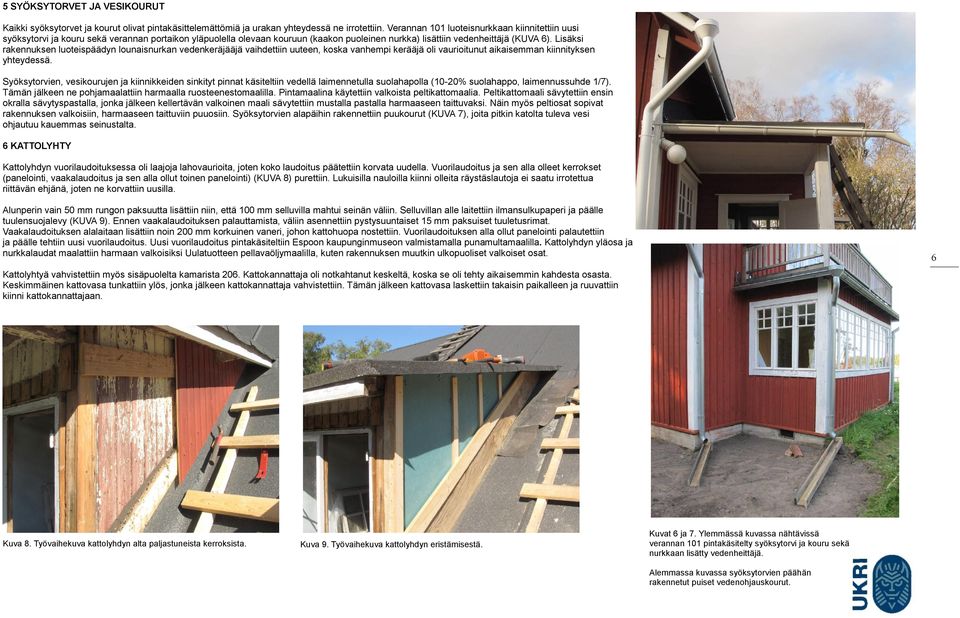

6 5 SYÖKSYTORVET JA VESIKOURUT Kaikki syöksytorvet ja kourut olivat pintakäsittelemättömiä ja urakan yhteydessä ne irrotettiin. Verannan 101 luoteisnurkkaan kiinnitettiin uusi syöksytorvi ja kouru sekä verannan portaikon yläpuolella olevaan kouruun (kaakon puoleinen nurkka) lisättiin vedenheittäjä (KUVA 6). Lisäksi rakennuksen luoteispäädyn lounaisnurkan vedenkeräjääjä vaihdettiin uuteen, koska vanhempi kerääjä oli vaurioitunut aikaisemman kiinnityksen yhteydessä. Syöksytorvien, vesikourujen ja kiinnikkeiden sinkityt pinnat käsiteltiin vedellä laimennetulla suolahapolla (10-20% suolahappo, laimennussuhde 1/7). Tämän jälkeen ne pohjamaalattiin harmaalla ruosteenestomaalilla. Pintamaalina käytettiin valkoista peltikattomaalia. Peltikattomaali sävytettiin ensin okralla sävytyspastalla, jonka jälkeen kellertävän valkoinen maali sävytettiin mustalla pastalla harmaaseen taittuvaksi. Näin myös peltiosat sopivat rakennuksen valkoisiin, harmaaseen taittuviin puuosiin. Syöksytorvien alapäihin rakennettiin puukourut (KUVA 7), joita pitkin katolta tuleva vesi ohjautuu kauemmas seinustalta. 6 KATTOLYHTY Kattolyhdyn vuorilaudoituksessa oli laajoja lahovaurioita, joten koko laudoitus päätettiin korvata uudella. Vuorilaudoitus ja sen alla olleet kerrokset (panelointi, vaakalaudoitus ja sen alla ollut toinen panelointi) (KUVA 8) purettiin. Lukuisilla nauloilla kiinni olleita räystäslautoja ei saatu irrotettua riittävän ehjänä, joten ne korvattiin uusilla. Alunperin vain 50 mm rungon paksuutta lisättiin niin, että 100 mm selluvilla mahtui seinän väliin. Selluvillan alle laitettiin ilmansulkupaperi ja päälle tuulensuojalevy (KUVA 9). Ennen vaakalaudoituksen palauttamista, väliin asennettiin pystysuuntaiset 15 mm paksuiset tuuletusrimat. Vaakalaudoituksen alalaitaan lisättiin noin 200 mm korkuinen vaneri, johon kattohuopa nostettiin. Vuorilaudoituksen alla ollut panelointi palautettiin ja päälle tehtiin uusi vuorilaudoitus. Uusi vuorilaudoitus pintakäsiteltiin Espoon kaupunginmuseon valmistamalla punamultamaalilla. Kattolyhdyn yläosa ja nurkkalaudat maalattiin harmaan valkoisiksi Uulatuotteen pellavaöljymaalilla, kuten rakennuksen muutkin ulkopuoliset valkoiset osat. Kattolyhtyä vahvistettiin myös sisäpuolelta kamarista 206. Kattokannattaja oli notkahtanut keskeltä, koska se oli tehty aikaisemmin kahdesta osasta. Keskimmäinen kattovasa tunkattiin ylös, jonka jälkeen kattokannattaja vahvistettiin. Tämän jälkeen kattovasa laskettiin takaisin paikalleen ja ruuvattiin kiinni kattokannattajaan. 6 Kuva 8. Työvaihekuva kattolyhdyn alta paljastuneista kerroksista. Kuva 9. Työvaihekuva kattolyhdyn eristämisestä. Kuvat 6 ja 7. Ylemmässä kuvassa nähtävissä verannan 101 pintakäsitelty syöksytorvi ja kouru sekä nurkkaan lisätty vedenheittäjä. Alemmassa kuvassa syöksytorvien päähän rakennetut puiset vedenohjauskourut.

7 7 PARVEKKEEN KAIDE, ULKOPORTAAT JA KÄSIJOHTEET SEKÄ RULLARAMPPI Parvekkeen kaide Yläkerran parvekkeen kaide tehtiin suunnitelman mukaan, ainoastaan korkeutta madallettiin noin mm. Jos uusi kaide olisi rakennettu saman korkuiseksi kuin aiempi, olisi käsijohde estänyt ylähallin 201 saranoitujen ikkunoiden avautumisen. Kun uudesta kaiteesta tehtiin hieman aikaisempaa matalampi, on ikkunat mahdollista avata esteettömästi. Uusi kaide maalattiin Uulatuotteen pellavaöljymaalilla, joka sävytettiin kuten muutkin tässä urakassa valkoiseksi maalatut ulkopuoliset puuosat (KUVA 10). Ulkoportaat, käsijohteet ja rullaramppi Molempiin ulkoportaisiin teetettiin suunnitelman mukaiset teräskaiteet (KUVA 11) ja lasikuistin ulkoportaissa käytettäväksi hankittiin suunnitelman mukainen irrallinen, alumiinirakenteinen rullaramppi. Verannan 101 betoniportaikon reunan halkeama ja rakennuksen samalla seinustalla ollut kivijalan halkeama piikattiin auki. Molemmat halkeamat korjattiin täyttämällä ne harkkolaastilla (KUVAT 12-13). Kuva 10. Yläkerran parvekkeen uusi kaide valmiina ja pintamaalattuna. Kuva 11. Lasiverannan 110 portaisiin teetetyt teräskaiteet paikoilleen asennettuna. 7 Kuvat 12 ja 13. Ylhäällä vasemmalla kivijalan halkeama ennen korjausta. Ylhäällä oikealla sauma harkkolaastilla täytön jälkeen.

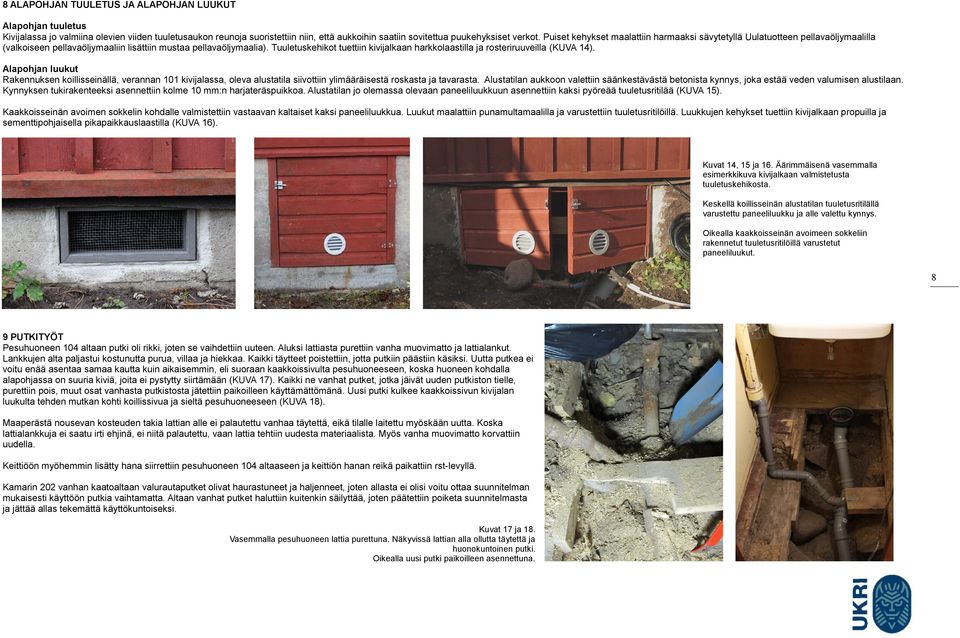

8 8 ALAPOHJAN TUULETUS JA ALAPOHJAN LUUKUT Alapohjan tuuletus Kivijalassa jo valmiina olevien viiden tuuletusaukon reunoja suoristettiin niin, että aukkoihin saatiin sovitettua puukehyksiset verkot. Puiset kehykset maalattiin harmaaksi sävytetyllä Uulatuotteen pellavaöljymaalilla (valkoiseen pellavaöljymaaliin lisättiin mustaa pellavaöljymaalia). Tuuletuskehikot tuettiin kivijalkaan harkkolaastilla ja rosteriruuveilla (KUVA 14). Alapohjan luukut Rakennuksen koillisseinällä, verannan 101 kivijalassa, oleva alustatila siivottiin ylimääräisestä roskasta ja tavarasta. Alustatilan aukkoon valettiin säänkestävästä betonista kynnys, joka estää veden valumisen alustilaan. Kynnyksen tukirakenteeksi asennettiin kolme 10 mm:n harjateräspuikkoa. Alustatilan jo olemassa olevaan paneeliluukkuun asennettiin kaksi pyöreää tuuletusritilää (KUVA 15). Kaakkoisseinän avoimen sokkelin kohdalle valmistettiin vastaavan kaltaiset kaksi paneeliluukkua. Luukut maalattiin punamultamaalilla ja varustettiin tuuletusritilöillä. Luukkujen kehykset tuettiin kivijalkaan propuilla ja sementtipohjaisella pikapaikkauslaastilla (KUVA 16). Kuvat 14, 15 ja 16. Äärimmäisenä vasemmalla esimerkkikuva kivijalkaan valmistetusta tuuletuskehikosta. Keskellä koillisseinän alustatilan tuuletusritilällä varustettu paneeliluukku ja alle valettu kynnys. Oikealla kaakkoisseinän avoimeen sokkeliin rakennetut tuuletusritilöillä varustetut paneeliluukut. 8 9 PUTKITYÖT Pesuhuoneen 104 altaan putki oli rikki, joten se vaihdettiin uuteen. Aluksi lattiasta purettiin vanha muovimatto ja lattialankut. Lankkujen alta paljastui kostunutta purua, villaa ja hiekkaa. Kaikki täytteet poistettiin, jotta putkiin päästiin käsiksi. Uutta putkea ei voitu enää asentaa samaa kautta kuin aikaisemmin, eli suoraan kaakkoissivulta pesuhuoneeseen, koska huoneen kohdalla alapohjassa on suuria kiviä, joita ei pystytty siirtämään (KUVA 17). Kaikki ne vanhat putket, jotka jäivät uuden putkiston tielle, purettiin pois, muut osat vanhasta putkistosta jätettiin paikoilleen käyttämättömänä. Uusi putki kulkee kaakkoissivun kivijalan luukulta tehden mutkan kohti koillissivua ja sieltä pesuhuoneeseen (KUVA 18). Maaperästä nousevan kosteuden takia lattian alle ei palautettu vanhaa täytettä, eikä tilalle laitettu myöskään uutta. Koska lattialankkuja ei saatu irti ehjinä, ei niitä palautettu, vaan lattia tehtiin uudesta materiaalista. Myös vanha muovimatto korvattiin uudella. Keittiöön myöhemmin lisätty hana siirrettiin pesuhuoneen 104 altaaseen ja keittiön hanan reikä paikattiin rst-levyllä. Kamarin 202 vanhan kaatoaltaan valurautaputket olivat haurastuneet ja haljenneet, joten allasta ei olisi voitu ottaa suunnitelman mukaisesti käyttöön putkia vaihtamatta. Altaan vanhat putket haluttiin kuitenkin säilyttää, joten päätettiin poiketa suunnitelmasta ja jättää allas tekemättä käyttökuntoiseksi. Kuvat 17 ja 18. Vasemmalla pesuhuoneen lattia purettuna. Näkyvissä lattian alla ollutta täytettä ja huonokuntoinen putki. Oikealla uusi putki paikoilleen asennettuna.

9 10 LISÄERISTYSTYÖT JA TUULETUS Yläkerran huoneet 202, 203, 204, 205 ja 206 lisäeristettiin lämpimiksi, jotta niitä voidaan käyttää museotiloina. Kattopaneelien purku ja kattojen eristys Yläkerran sisäkattojen eristys toteutettiin irrottamalla vinolappeiden kattopaneelit (kamarit 202, 203, 204 ja 206). Muutoin eristys tehtiin ullakon kautta. Paneelit ja kattolistat irrotettiin varoen (KUVA 19), ne numeroitiin ja palautettiin eristystyön jälkeen takaisin entisille paikoilleen. Kaikki vanhat käyttökelpoiset naulat käytettiin paneelien takaisinkiinnityksessä. Paneelien irrotus saatiin tehtyä niin siististi, että yhtään kappaletta ei ollut tarvetta korvata uudella. Ainoastaan kamariin 206 tehtiin ikkunan yläpuolelle kattolista vanhan mallin mukaan (KUVA 20). Paneelien pienet, irrottamisesta aiheutuneet halkeamat liimattiin PVAc-liimalla. Makuukamarin 203 kattopaneeleissa oli melko paljon lahovaurioita, mutta nämäkin voitiin käyttää uudelleen. Kamarissa 204 paneelit oli katkaistava, koska ne ylettyivät rungon ja väliseinän yli. Yläkerran kattojen vinolappeiden eristysmateriaalit: SPU AL 50 mm ja levysaumojen tiivistys polyuretaanivaahdolla (KUVA 21). Sisäseinien vaakalaudoituksien purku ja eristys Laudoitukset numeroitiin ennen irrotusta ja eristystyön jälkeen ne palautettiin samaan järjestykseen (KUVA 22). Eristysmateriaalit: Runkoleijona-tuulensuojalevy, Ekovilla-selluvilla ja rakennuspaperi/ilmasulkupaperi. Vain kamareiden 204 ja 206 seinissä oli vanhoja eristysmateriaaleja. Kamarissa 204 ikkunan karmin ja rungon välissä oli käytetty sammalta eristeenä ja kamarissa 206 ikkunan alapuolella sekalaista materiaalia, kuten purua. Kamarin 204 vanha sammaleriste poistettiin ja kamarin 206 sekalaisesta materiaalista poistettiin osa, jonka jälkeen seinä eristettiin samoin kuin muualla. Tilan 206 ikkunakarmin ja seinän väli tiivistettiin tervatulla pellavariveellä. Karmin yläpuolelle laitettiin tervatun riveen lisäksi pellavaeristettä. 9 Kuvat 21 ja 22. Vasemmalla ylhäällä katon vinolappeen paneelien paikoilleen palautusta kamarissa 204. Oikealla kamarin 203 ulkoseinän laudoitus numeroituna eristystyötä varten. Kuvat 19 ja 20. Yläkuvassa kamarin/keittiön 202 kattolistan varovaista irrotusta. Alakuvassa kamariin 206 valmistettu uusi kattolista retusoituna.

10 Ullakkotilan eristys ja tuuletus Ullakkotilan eristys toteutettiin suunnitelman mukaan. Eristysmateriaalit: Runkoleijona-tuulensuojalevy, Ekovilla-selluvilla ja ilmansulkupaperi. Ullakkotilan tuuletus toteutettiin siten, että mahdollisimman ylös seinälle molempiin päätykolmioihin, (kaakko ja luode) vinoneliöikkunoiden yläpuolelle kiinnitettiin pyöreät terässäleiköt (halkaisija 150 mm). Säleiköt maalattiin julkisivulaudoituksen sävyä mukaillen Uulan pellavaöljymaalilla (puolukka) ja niiden sisäpuolille kiinnitettiin hyönteisverkot (KUVA 23). Lasiverannan ja verannan tuuletus Verannan 101 tuuletus toteutettiin poraamalla tuuletusreikiä heti räystäiden alle ulkovuoraukseen. Tuuletusreiät piilotettiin vaakariman avulla (KUVA 24). Verannan 101 päätykolmioon kiinnitettiin samanlainen terässäleikkö kuin ullakkotilojen päätykolmioihin, näin toimien ilma saadaan kiertämään paremmin tässä melko korkeassa tilassa. Lasiverannan 110 tuuletus toteutettiin poraamalla tuuletusreikiä heti räystäiden alle ulkovuoraukseen ja nämäkin tuuletusreiät piilotettiin vaakariman avulla. Lasiverannan tuuletusta parannettiin myös sisäpuolelta, ks. kappale sisäseinien maalaustyöt, lasiveranta 110 ja välikkö. Komeroiden ja keittiön lattialuukun eristys ja tuuletus Kamareiden 202, 203, 204, 206 ja 108 portaikon/salin välisessä aluskomeroissa tehtiin eristystöitä. Komeroiden ja huoneiden väliset seinät eristettiin samoja materiaaleja käyttäen kuten huonetilojen ulkoseinät (KUVA 25). Komeroiden ovien sisäpuolille tehtiin paikalleen nostettavat talviseinäkkeet SPU AL 50 mm polyuretaanilevystä (KUVA 26). Keittiön lattian alla olevan kellaritilan tuuletusaukot verkotettiin ja kellaritilan luukkuun tehtiin samanlainen paikalleen laskettava lämpöeristekappale kuten komeroiden oviin. 10 Kuvat 23 ja 24. Ylhäällä vintin vinoneliöikkunan päällä julkisivuun kiinnitetyt tuuletusritilät. Alhaalla esimerkkikuva kuistinulkovuoraukseen poratusta tuuletusaukosta. Kuvat 25 ja 26. Vasemmalla esimerkkikuva yläkerran vinttikomeron seinien eristystyöstä. Oikealla esimerkkikuva vinttikomeron oviaukkoon rakennetusta lämpöeristeseinäkkeestä.

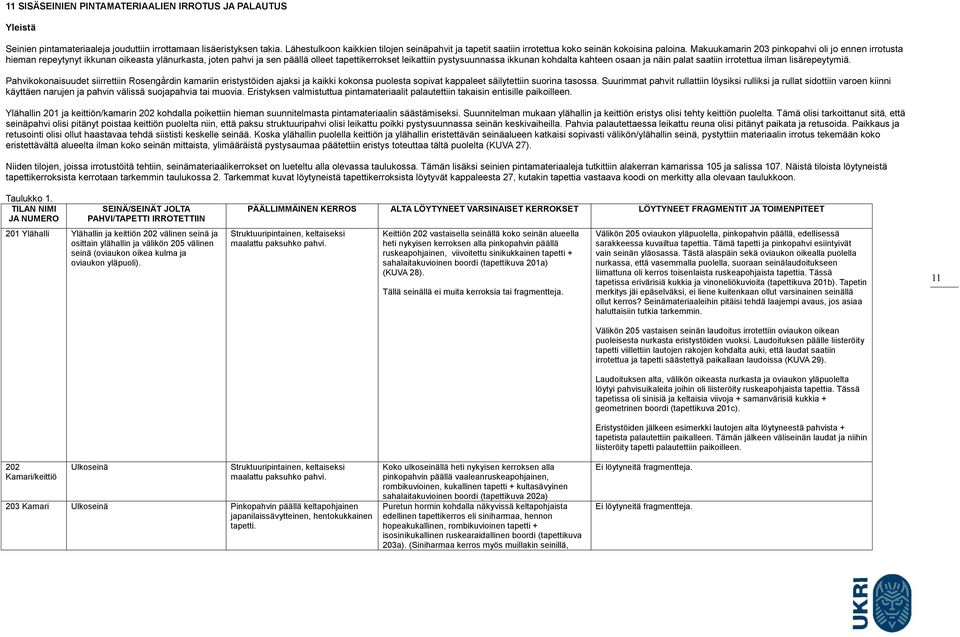

11 11 SISÄSEINIEN PINTAMATERIAALIEN IRROTUS JA PALAUTUS Yleistä Seinien pintamateriaaleja jouduttiin irrottamaan lisäeristyksen takia. Lähestulkoon kaikkien tilojen seinäpahvit ja tapetit saatiin irrotettua koko seinän kokoisina paloina. Makuukamarin 203 pinkopahvi oli jo ennen irrotusta hieman repeytynyt ikkunan oikeasta ylänurkasta, joten pahvi ja sen päällä olleet tapettikerrokset leikattiin pystysuunnassa ikkunan kohdalta kahteen osaan ja näin palat saatiin irrotettua ilman lisärepeytymiä. Pahvikokonaisuudet siirrettiin Rosengårdin kamariin eristystöiden ajaksi ja kaikki kokonsa puolesta sopivat kappaleet säilytettiin suorina tasossa. Suurimmat pahvit rullattiin löysiksi rulliksi ja rullat sidottiin varoen kiinni käyttäen narujen ja pahvin välissä suojapahvia tai muovia. Eristyksen valmistuttua pintamateriaalit palautettiin takaisin entisille paikoilleen. Ylähallin 201 ja keittiön/kamarin 202 kohdalla poikettiin hieman suunnitelmasta pintamateriaalin säästämiseksi. Suunnitelman mukaan ylähallin ja keittiön eristys olisi tehty keittiön puolelta. Tämä olisi tarkoittanut sitä, että seinäpahvi olisi pitänyt poistaa keittiön puolelta niin, että paksu struktuuripahvi olisi leikattu poikki pystysuunnassa seinän keskivaiheilla. Pahvia palautettaessa leikattu reuna olisi pitänyt paikata ja retusoida. Paikkaus ja retusointi olisi ollut haastavaa tehdä siististi keskelle seinää. Koska ylähallin puolella keittiön ja ylähallin eristettävän seinäalueen katkaisi sopivasti välikön/ylähallin seinä, pystyttiin materiaalin irrotus tekemään koko eristettävältä alueelta ilman koko seinän mittaista, ylimääräistä pystysaumaa päätettiin eristys toteuttaa tältä puolelta (KUVA 27). Niiden tilojen, joissa irrotustöitä tehtiin, seinämateriaalikerrokset on lueteltu alla olevassa taulukossa. Tämän lisäksi seinien pintamateriaaleja tutkittiin alakerran kamarissa 105 ja salissa 107. Näistä tiloista löytyneistä tapettikerroksista kerrotaan tarkemmin taulukossa 2. Tarkemmat kuvat löytyneistä tapettikerroksista löytyvät kappaleesta 27, kutakin tapettia vastaava koodi on merkitty alla olevaan taulukkoon. Taulukko 1. TILAN NIMI JA NUMERO SEINÄ/SEINÄT JOLTA PAHVI/TAPETTI IRROTETTIIN 201 Ylähalli Ylähallin ja keittiön 202 välinen seinä ja osittain ylähallin ja välikön 205 välinen seinä (oviaukon oikea kulma ja oviaukon yläpuoli). PÄÄLLIMMÄINEN KERROS ALTA LÖYTYNEET VARSINAISET KERROKSET LÖYTYNEET FRAGMENTIT JA TOIMENPITEET Struktuuripintainen, keltaiseksi maalattu paksuhko pahvi. Keittiön 202 vastaisella seinällä koko seinän alueella heti nykyisen kerroksen alla pinkopahvin päällä ruskeapohjainen, viivoitettu sinikukkainen tapetti + sahalaitakuvioinen boordi (tapettikuva 201a) (KUVA 28). Tällä seinällä ei muita kerroksia tai fragmentteja. Välikön 205 oviaukon yläpuolella, pinkopahvin päällä, edellisessä sarakkeessa kuvailtua tapettia. Tämä tapetti ja pinkopahvi esiintyivät vain seinän yläosassa. Tästä alaspäin sekä oviaukon oikealla puolella nurkassa, että vasemmalla puolella, suoraan seinälaudoitukseen liimattuna oli kerros toisenlaista ruskeapohjaista tapettia. Tässä tapetissa erivärisiä kukkia ja vinoneliökuvioita (tapettikuva 201b). Tapetin merkitys jäi epäselväksi, ei liene kuitenkaan ollut varsinainen seinällä ollut kerros? Seinämateriaaleihin pitäisi tehdä laajempi avaus, jos asiaa haluttaisiin tutkia tarkemmin. Välikön 205 vastaisen seinän laudoitus irrotettiin oviaukon oikean puoleisesta nurkasta eristystöiden vuoksi. Laudoituksen päälle liisteröity tapetti viillettiin lautojen rakojen kohdalta auki, että laudat saatiin irrotettua ja tapetti säästettyä paikallaan laudoissa (KUVA 29). Laudoituksen alta, välikön oikeasta nurkasta ja oviaukon yläpuolelta löytyi pahvisuikaleita joihin oli liisteröity ruskeapohjaista tapettia. Tässä tapetissa oli sinisiä ja keltaisia viivoja + samanvärisiä kukkia + geometrinen boordi (tapettikuva 201c). Eristystöiden jälkeen esimerkki lautojen alta löytyneestä pahvista + tapetista palautettiin paikalleen. Tämän jälkeen väliseinän laudat ja niihin liisteröity tapetti palautettiin paikoilleen Kamari/keittiö Ulkoseinä Struktuuripintainen, keltaiseksi maalattu paksuhko pahvi. 203 Kamari Ulkoseinä Pinkopahvin päällä keltapohjainen japanilaissävytteinen, hentokukkainen tapetti. Koko ulkoseinällä heti nykyisen kerroksen alla pinkopahvin päällä vaaleanruskeapohjainen, rombikuvioinen, kukallinen tapetti + kultasävyinen sahalaitakuvioinen boordi (tapettikuva 202a) Puretun hormin kohdalla näkyvissä keltapohjaista edellinen tapettikerros eli siniharmaa, hennon hopeakukallinen, rombikuvioinen tapetti + isosinikukallinen ruskearaidallinen boordi (tapettikuva 203a). (Siniharmaa kerros myös muillakin seinillä, Ei löytyneitä fragmentteja. Ei löytyneitä fragmentteja.

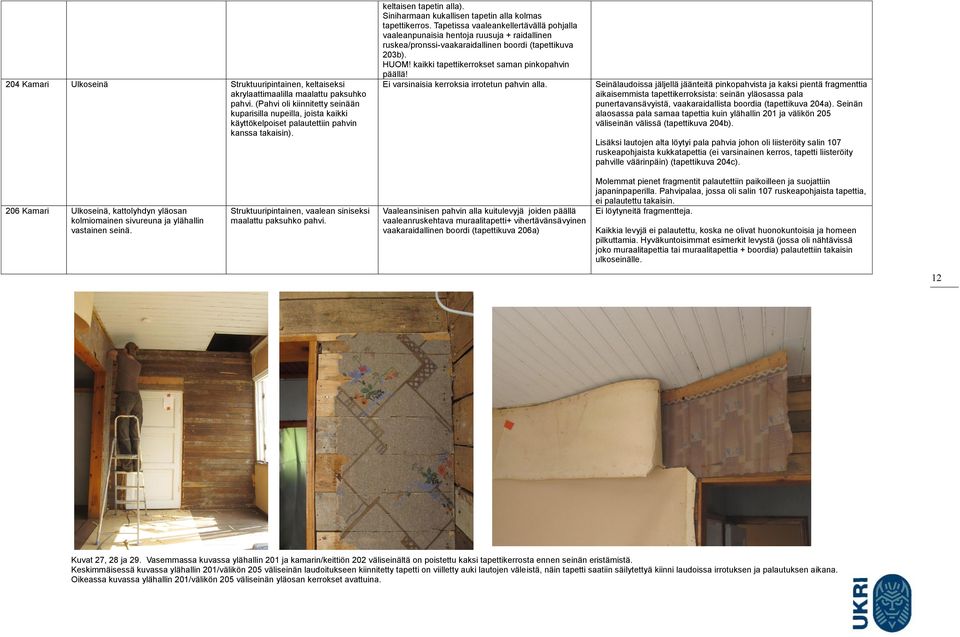

12 204 Kamari Ulkoseinä Struktuuripintainen, keltaiseksi akrylaattimaalilla maalattu paksuhko pahvi. (Pahvi oli kiinnitetty seinään kuparisilla nupeilla, joista kaikki käyttökelpoiset palautettiin pahvin kanssa takaisin). keltaisen tapetin alla). Siniharmaan kukallisen tapetin alla kolmas tapettikerros. Tapetissa vaaleankellertävällä pohjalla vaaleanpunaisia hentoja ruusuja + raidallinen ruskea/pronssi-vaakaraidallinen boordi (tapettikuva 203b). HUOM! kaikki tapettikerrokset saman pinkopahvin päällä! Ei varsinaisia kerroksia irrotetun pahvin alla. Seinälaudoissa jäljellä jäänteitä pinkopahvista ja kaksi pientä fragmenttia aikaisemmista tapettikerroksista: seinän yläosassa pala punertavansävyistä, vaakaraidallista boordia (tapettikuva 204a). Seinän alaosassa pala samaa tapettia kuin ylähallin 201 ja välikön 205 väliseinän välissä (tapettikuva 204b). Lisäksi lautojen alta löytyi pala pahvia johon oli liisteröity salin 107 ruskeapohjaista kukkatapettia (ei varsinainen kerros, tapetti liisteröity pahville väärinpäin) (tapettikuva 204c). 206 Kamari Ulkoseinä, kattolyhdyn yläosan kolmiomainen sivureuna ja ylähallin vastainen seinä. Struktuuripintainen, vaalean siniseksi maalattu paksuhko pahvi. Vaaleansinisen pahvin alla kuitulevyjä joiden päällä vaaleanruskehtava muraalitapetti+ vihertävänsävyinen vaakaraidallinen boordi (tapettikuva 206a) Molemmat pienet fragmentit palautettiin paikoilleen ja suojattiin japaninpaperilla. Pahvipalaa, jossa oli salin 107 ruskeapohjaista tapettia, ei palautettu takaisin. Ei löytyneitä fragmentteja. Kaikkia levyjä ei palautettu, koska ne olivat huonokuntoisia ja homeen pilkuttamia. Hyväkuntoisimmat esimerkit levystä (jossa oli nähtävissä joko muraalitapettia tai muraalitapettia + boordia) palautettiin takaisin ulkoseinälle. 12 Kuvat 27, 28 ja 29. Vasemmassa kuvassa ylähallin 201 ja kamarin/keittiön 202 väliseinältä on poistettu kaksi tapettikerrosta ennen seinän eristämistä. Keskimmäisessä kuvassa ylähallin 201/välikön 205 väliseinän laudoitukseen kiinnitetty tapetti on viilletty auki lautojen väleistä, näin tapetti saatiin säilytettyä kiinni laudoissa irrotuksen ja palautuksen aikana. Oikeassa kuvassa ylähallin 201/välikön 205 väliseinän yläosan kerrokset avattuina.

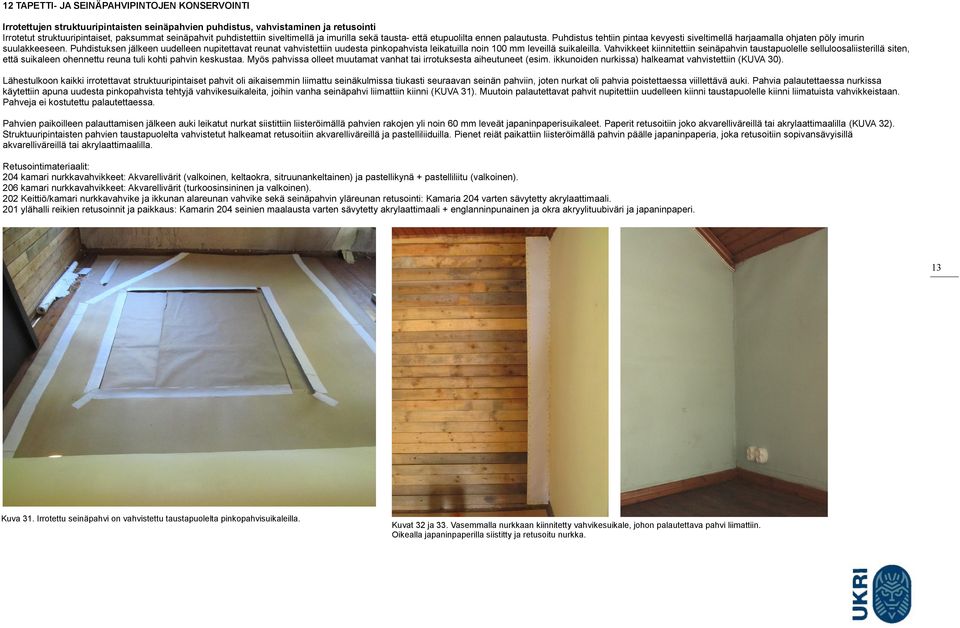

13 12 TAPETTI- JA SEINÄPAHVIPINTOJEN KONSERVOINTI Irrotettujen struktuuripintaisten seinäpahvien puhdistus, vahvistaminen ja retusointi Irrotetut struktuuripintaiset, paksummat seinäpahvit puhdistettiin siveltimellä ja imurilla sekä tausta- että etupuolilta ennen palautusta. Puhdistus tehtiin pintaa kevyesti siveltimellä harjaamalla ohjaten pöly imurin suulakkeeseen. Puhdistuksen jälkeen uudelleen nupitettavat reunat vahvistettiin uudesta pinkopahvista leikatuilla noin 100 mm leveillä suikaleilla. Vahvikkeet kiinnitettiin seinäpahvin taustapuolelle selluloosaliisterillä siten, että suikaleen ohennettu reuna tuli kohti pahvin keskustaa. Myös pahvissa olleet muutamat vanhat tai irrotuksesta aiheutuneet (esim. ikkunoiden nurkissa) halkeamat vahvistettiin (KUVA 30). Lähestulkoon kaikki irrotettavat struktuuripintaiset pahvit oli aikaisemmin liimattu seinäkulmissa tiukasti seuraavan seinän pahviin, joten nurkat oli pahvia poistettaessa viillettävä auki. Pahvia palautettaessa nurkissa käytettiin apuna uudesta pinkopahvista tehtyjä vahvikesuikaleita, joihin vanha seinäpahvi liimattiin kiinni (KUVA 31). Muutoin palautettavat pahvit nupitettiin uudelleen kiinni taustapuolelle kiinni liimatuista vahvikkeistaan. Pahveja ei kostutettu palautettaessa. Pahvien paikoilleen palauttamisen jälkeen auki leikatut nurkat siistittiin liisteröimällä pahvien rakojen yli noin 60 mm leveät japaninpaperisuikaleet. Paperit retusoitiin joko akvarelliväreillä tai akrylaattimaalilla (KUVA 32). Struktuuripintaisten pahvien taustapuolelta vahvistetut halkeamat retusoitiin akvarelliväreillä ja pastelliliiduilla. Pienet reiät paikattiin liisteröimällä pahvin päälle japaninpaperia, joka retusoitiin sopivansävyisillä akvarelliväreillä tai akrylaattimaalilla. Retusointimateriaalit: 204 kamari nurkkavahvikkeet: Akvarellivärit (valkoinen, keltaokra, sitruunankeltainen) ja pastellikynä + pastelliliitu (valkoinen). 206 kamari nurkkavahvikkeet: Akvarellivärit (turkoosinsininen ja valkoinen). 202 Keittiö/kamari nurkkavahvike ja ikkunan alareunan vahvike sekä seinäpahvin yläreunan retusointi: Kamaria 204 varten sävytetty akrylaattimaali. 201 ylähalli reikien retusoinnit ja paikkaus: Kamarin 204 seinien maalausta varten sävytetty akrylaattimaali + englanninpunainen ja okra akryylituubiväri ja japaninpaperi. 13 Kuva 31. Irrotettu seinäpahvi on vahvistettu taustapuolelta pinkopahvisuikaleilla. Kuvat 32 ja 33. Vasemmalla nurkkaan kiinnitetty vahvikesuikale, johon palautettava pahvi liimattiin. Oikealla japaninpaperilla siistitty ja retusoitu nurkka.

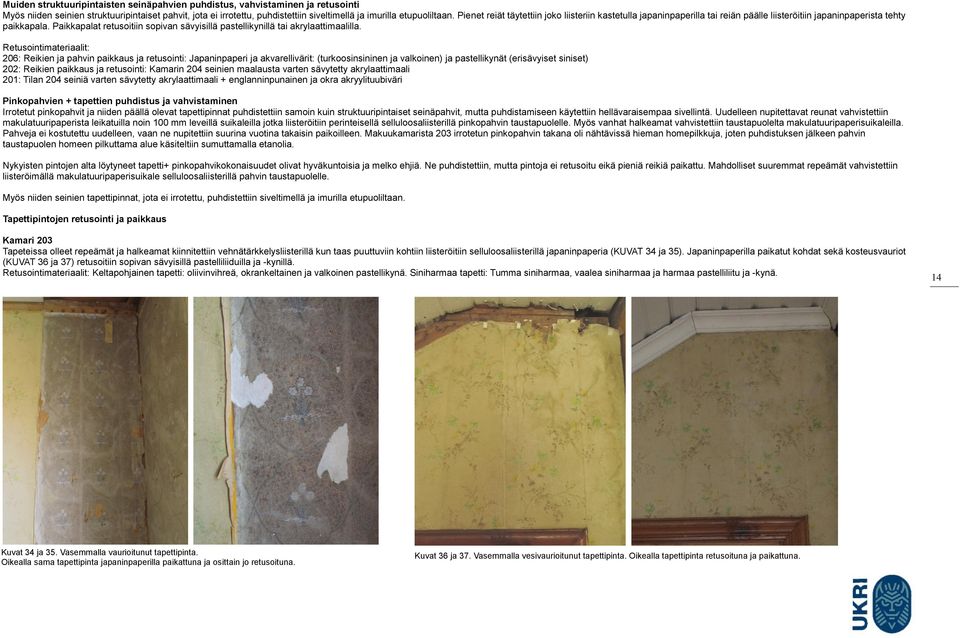

14 Muiden struktuuripintaisten seinäpahvien puhdistus, vahvistaminen ja retusointi Myös niiden seinien struktuuripintaiset pahvit, jota ei irrotettu, puhdistettiin siveltimellä ja imurilla etupuoliltaan. Pienet reiät täytettiin joko liisteriin kastetulla japaninpaperilla tai reiän päälle liisteröitiin japaninpaperista tehty paikkapala. Paikkapalat retusoitiin sopivan sävyisillä pastellikynillä tai akrylaattimaalilla. Retusointimateriaalit: 206: Reikien ja pahvin paikkaus ja retusointi: Japaninpaperi ja akvarellivärit: (turkoosinsininen ja valkoinen) ja pastellikynät (erisävyiset siniset) 202: Reikien paikkaus ja retusointi: Kamarin 204 seinien maalausta varten sävytetty akrylaattimaali 201: Tilan 204 seiniä varten sävytetty akrylaattimaali + englanninpunainen ja okra akryylituubiväri Pinkopahvien + tapettien puhdistus ja vahvistaminen Irrotetut pinkopahvit ja niiden päällä olevat tapettipinnat puhdistettiin samoin kuin struktuuripintaiset seinäpahvit, mutta puhdistamiseen käytettiin hellävaraisempaa sivellintä. Uudelleen nupitettavat reunat vahvistettiin makulatuuripaperista leikatuilla noin 100 mm leveillä suikaleilla jotka liisteröitiin perinteisellä selluloosaliisterillä pinkopahvin taustapuolelle. Myös vanhat halkeamat vahvistettiin taustapuolelta makulatuuripaperisuikaleilla. Pahveja ei kostutettu uudelleen, vaan ne nupitettiin suurina vuotina takaisin paikoilleen. Makuukamarista 203 irrotetun pinkopahvin takana oli nähtävissä hieman homepilkkuja, joten puhdistuksen jälkeen pahvin taustapuolen homeen pilkuttama alue käsiteltiin sumuttamalla etanolia. Nykyisten pintojen alta löytyneet tapetti+ pinkopahvikokonaisuudet olivat hyväkuntoisia ja melko ehjiä. Ne puhdistettiin, mutta pintoja ei retusoitu eikä pieniä reikiä paikattu. Mahdolliset suuremmat repeämät vahvistettiin liisteröimällä makulatuuripaperisuikale selluloosaliisterillä pahvin taustapuolelle. Myös niiden seinien tapettipinnat, jota ei irrotettu, puhdistettiin siveltimellä ja imurilla etupuoliltaan. Tapettipintojen retusointi ja paikkaus Kamari 203 Tapeteissa olleet repeämät ja halkeamat kiinnitettiin vehnätärkkelysliisterillä kun taas puuttuviin kohtiin liisteröitiin selluloosaliisterillä japaninpaperia (KUVAT 34 ja 35). Japaninpaperilla paikatut kohdat sekä kosteusvauriot (KUVAT 36 ja 37) retusoitiin sopivan sävyisillä pastelliliiduilla ja -kynillä. Retusointimateriaalit: Keltapohjainen tapetti: oliivinvihreä, okrankeltainen ja valkoinen pastellikynä. Siniharmaa tapetti: Tumma siniharmaa, vaalea siniharmaa ja harmaa pastelliliitu ja -kynä. 14 Kuvat 34 ja 35. Vasemmalla vaurioitunut tapettipinta. Oikealla sama tapettipinta japaninpaperilla paikattuna ja osittain jo retusoituna. Kuvat 36 ja 37. Vasemmalla vesivaurioitunut tapettipinta. Oikealla tapettipinta retusoituna ja paikattuna.

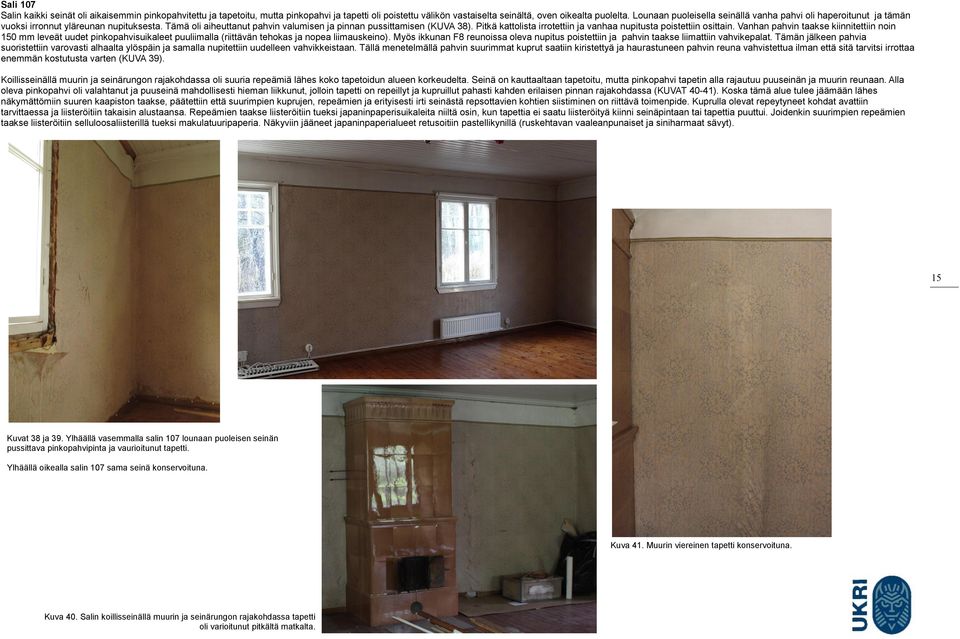

15 Sali 107 Salin kaikki seinät oli aikaisemmin pinkopahvitettu ja tapetoitu, mutta pinkopahvi ja tapetti oli poistettu välikön vastaiselta seinältä, oven oikealta puolelta. Lounaan puoleisella seinällä vanha pahvi oli haperoitunut ja tämän vuoksi irronnut yläreunan nupituksesta. Tämä oli aiheuttanut pahvin valumisen ja pinnan pussittamisen (KUVA 38). Pitkä kattolista irrotettiin ja vanhaa nupitusta poistettiin osittain. Vanhan pahvin taakse kiinnitettiin noin 150 mm leveät uudet pinkopahvisuikaleet puuliimalla (riittävän tehokas ja nopea liimauskeino). Myös ikkunan F8 reunoissa oleva nupitus poistettiin ja pahvin taakse liimattiin vahvikepalat. Tämän jälkeen pahvia suoristettiin varovasti alhaalta ylöspäin ja samalla nupitettiin uudelleen vahvikkeistaan. Tällä menetelmällä pahvin suurimmat kuprut saatiin kiristettyä ja haurastuneen pahvin reuna vahvistettua ilman että sitä tarvitsi irrottaa enemmän kostutusta varten (KUVA 39). Koillisseinällä muurin ja seinärungon rajakohdassa oli suuria repeämiä lähes koko tapetoidun alueen korkeudelta. Seinä on kauttaaltaan tapetoitu, mutta pinkopahvi tapetin alla rajautuu puuseinän ja muurin reunaan. Alla oleva pinkopahvi oli valahtanut ja puuseinä mahdollisesti hieman liikkunut, jolloin tapetti on repeillyt ja kupruillut pahasti kahden erilaisen pinnan rajakohdassa (KUVAT 40-41). Koska tämä alue tulee jäämään lähes näkymättömiin suuren kaapiston taakse, päätettiin että suurimpien kuprujen, repeämien ja erityisesti irti seinästä repsottavien kohtien siistiminen on riittävä toimenpide. Kuprulla olevat repeytyneet kohdat avattiin tarvittaessa ja liisteröitiin takaisin alustaansa. Repeämien taakse liisteröitiin tueksi japaninpaperisuikaleita niiltä osin, kun tapettia ei saatu liisteröityä kiinni seinäpintaan tai tapettia puuttui. Joidenkin suurimpien repeämien taakse liisteröitiin selluloosaliisterillä tueksi makulatuuripaperia. Näkyviin jääneet japaninpaperialueet retusoitiin pastellikynillä (ruskehtavan vaaleanpunaiset ja siniharmaat sävyt). 15 Kuvat 38 ja 39. Ylhäällä vasemmalla salin 107 lounaan puoleisen seinän pussittava pinkopahvipinta ja vaurioitunut tapetti. Ylhäällä oikealla salin 107 sama seinä konservoituna. Kuva 41. Muurin viereinen tapetti konservoituna. Ylhäällä oikealla salin 107 sama seinä konservoituna. Kuva 40. Salin koillisseinällä muurin ja seinärungon rajakohdassa tapetti oli varioitunut pitkältä matkalta.

16 Salin kaikkien ikkunoiden alla tapettipinnossa oli laajoja vesivaurioita. Lisäksi ikkunan F9 alla tapetissa ja pahvissa oli pitkä pystyhalkeama sekä F8 ikkunan alla tapettipinta oli erittäin riekaleinen. Tapetoitujen alaosien kanssa toimittiin seuraavasti: F9 (lounaisseinän kulmassa) ikkunan alaosan vanha tapetti oli niin laajasti vesivaurioitunut, että alue päätettiin korvata uudella pinkopahvilla ja tapetilla. (kts. kappale 14) F8 Revennyt pinkopahvi tuettiin takaa uudella pahvisuikaleella ja puuttuva tapettialue korvattiin alkuperäisestä tapetista kootuista paloista (palat aikaisemmin poistettu välikön vastaiselta seinältä ja otettu talteen). Seinässä kiinni ollut irronnut tapettialue kiinnitettiin ja vesivauriot retusoitiin (KUVA T 42 ja 43). F7 Vesivauriot retusoitiin ja halkeamat paikattiin (KUVA 44). Kaikilla salin pahvitetuilla seinillä pinkopahvin halkeamia tuettiin joko liisteröimällä selluloosaliisterillä tai liimaamalla PVAc-liimalla vanhan pahvin taustapuolelle joko uutta pinkopahvia tai makulatuuripaperia. Pienet reiät tapetissa paikattiin vehnätärkkelysliisterillä kiinnitetyillä japaninpapereilla, jotka retusoitiin. Retusoinnissa käytettiin vaalean ja tumman siniharmaita sekä ruskehtavan vaaleanpunaisia pastellikyniä (KUVAT 45 ja 46). 16 Kuvat 42 ja 43. Vasemmalla ylhäällä salin 107 ikkunan F8 alapuolinen tapettipinta ennen ja jälkeen konservoinnin. Kuva 44. Yläpuolella salin 107 ikkunan F 7 ikkunan alapuolinen tapettipinta konservoinnin jälkeen. Kuvat 45 ja 46. Oikealla esimerkkikuvat salin 107 tapettivauriosta ennen ja jälkeen konservoinnin. Välikkö 205 Huoneen 202 vastaisella seinällä oli paljon kupruja, suuri repeämä pinkopahvissa+tapetissa ja pienempiä repeämiä tapetissa. Jalkalista ja pinkopahvin alareuna irrotettiin, jotta pahvia voitiin kiristää alaspäin. Samalla suuri repeämä saatiin paikattua helpommin. Kupruilevaa pahvia kostutettiin varovasti taustapuolelta, jotta se saataisiin oikenemaan. Ison repeämän taakse pinkopahviin liisteröitiin makulatuuripaperia tueksi ja pahvi nupitettiin kiinni alareunastaan. Tässä tilassa tapetin paikkausta hankaloitti se, että päällimmäinen tapetti oli monin paikoin irti alemmasta ja jostain syystä kireämmällä. Toisin sanoen alempi tapetti muodosti kuoppia, jonka päällä päällimmäinen tapetti oli ikään kuin pingottuneena ja monin paikoin hiukan repeillyt. Tällöin irti olevaa tapettia ei saanut liisteröityä alempaan ilman, että se repeilee lisä. Tällaisia repeämäkohtia paikattiin varovasti pintapuolelta japaninpaperilla, kun muutoin repeämät pyrittiin paikkaamaan taustapuolelta. Tapeteissa olleet repeämät ja halkeamat kiinnitettiin vehnätärkkelysliisterillä kun taas puuttuviin kohtiin pinkopahvin päälle liisteröitiin selluloosaliisterillä japaninpaperia. Myös taustapuolen makulatuuripaperisuikaleet liisteröitiin selluloosaliisterillä. Japaninpaperilla paikatut kohdat ja tapetin silmiinpistävimmät vaaleaksi kuluneet kohdat retusoitiin sopivan sävyisillä pastellikynillä (vaaleansininen, siniharmaat, beige ja valkoinen sävy).

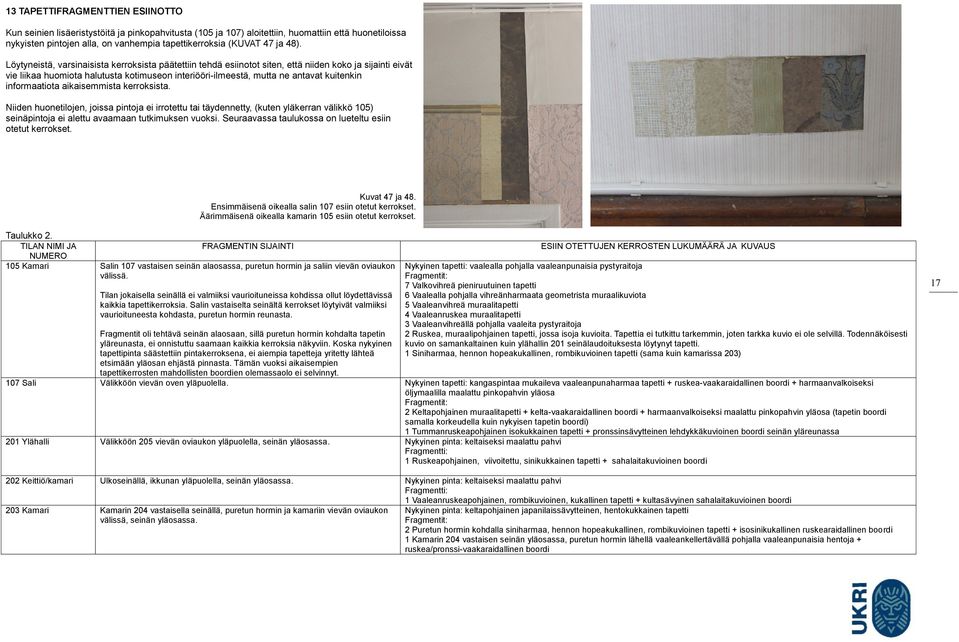

17 13 TAPETTIFRAGMENTTIEN ESIINOTTO Kun seinien lisäeristystöitä ja pinkopahvitusta (105 ja 107) aloitettiin, huomattiin että huonetiloissa nykyisten pintojen alla, on vanhempia tapettikerroksia (KUVAT 47 ja 48). Löytyneistä, varsinaisista kerroksista päätettiin tehdä esiinotot siten, että niiden koko ja sijainti eivät vie liikaa huomiota halutusta kotimuseon interiööri-ilmeestä, mutta ne antavat kuitenkin informaatiota aikaisemmista kerroksista. Niiden huonetilojen, joissa pintoja ei irrotettu tai täydennetty, (kuten yläkerran välikkö 105) seinäpintoja ei alettu avaamaan tutkimuksen vuoksi. Seuraavassa taulukossa on lueteltu esiin otetut kerrokset. Kuvat 47 ja 48. Ensimmäisenä oikealla salin 107 esiin otetut kerrokset. Äärimmäisenä oikealla kamarin 105 esiin otetut kerrokset. Taulukko 2. TILAN NIMI JA FRAGMENTIN SIJAINTI NUMERO 105 Kamari Salin 107 vastaisen seinän alaosassa, puretun hormin ja saliin vievän oviaukon välissä. Tilan jokaisella seinällä ei valmiiksi vaurioituneissa kohdissa ollut löydettävissä kaikkia tapettikerroksia. Salin vastaiselta seinältä kerrokset löytyivät valmiiksi vaurioituneesta kohdasta, puretun hormin reunasta. Fragmentit oli tehtävä seinän alaosaan, sillä puretun hormin kohdalta tapetin yläreunasta, ei onnistuttu saamaan kaikkia kerroksia näkyviin. Koska nykyinen tapettipinta säästettiin pintakerroksena, ei aiempia tapetteja yritetty lähteä etsimään yläosan ehjästä pinnasta. Tämän vuoksi aikaisempien tapettikerrosten mahdollisten boordien olemassaolo ei selvinnyt. ESIIN OTETTUJEN KERROSTEN LUKUMÄÄRÄ JA KUVAUS Nykyinen tapetti: vaalealla pohjalla vaaleanpunaisia pystyraitoja Fragmentit: 7 Valkovihreä pieniruutuinen tapetti 6 Vaalealla pohjalla vihreänharmaata geometrista muraalikuviota 5 Vaaleanvihreä muraalitapetti 4 Vaaleanruskea muraalitapetti 3 Vaaleanvihreällä pohjalla vaaleita pystyraitoja 2 Ruskea, muraalipohjainen tapetti, jossa isoja kuvioita. Tapettia ei tutkittu tarkemmin, joten tarkka kuvio ei ole selvillä. Todennäköisesti kuvio on samankaltainen kuin ylähallin 201 seinälaudoituksesta löytynyt tapetti. 1 Siniharmaa, hennon hopeakukallinen, rombikuvioinen tapetti (sama kuin kamarissa 203) 107 Sali Välikköön vievän oven yläpuolella. Nykyinen tapetti: kangaspintaa mukaileva vaaleanpunaharmaa tapetti + ruskea-vaakaraidallinen boordi + harmaanvalkoiseksi öljymaalilla maalattu pinkopahvin yläosa Fragmentit: 2 Keltapohjainen muraalitapetti + kelta-vaakaraidallinen boordi + harmaanvalkoiseksi maalattu pinkopahvin yläosa (tapetin boordi samalla korkeudella kuin nykyisen tapetin boordi) 1 Tummanruskeapohjainen isokukkainen tapetti + pronssinsävytteinen lehdykkäkuvioinen boordi seinän yläreunassa 201 Ylähalli Välikköön 205 vievän oviaukon yläpuolella, seinän yläosassa. Nykyinen pinta: keltaiseksi maalattu pahvi Fragmentti: 1 Ruskeapohjainen, viivoitettu, sinikukkainen tapetti + sahalaitakuvioinen boordi Keittiö/kamari Ulkoseinällä, ikkunan yläpuolella, seinän yläosassa. Nykyinen pinta: keltaiseksi maalattu pahvi Fragmentti: 203 Kamari Kamarin 204 vastaisella seinällä, puretun hormin ja kamariin vievän oviaukon välissä, seinän yläosassa. 1 Vaaleanruskeapohjainen, rombikuvioinen, kukallinen tapetti + kultasävyinen sahalaitakuvioinen boordi Nykyinen pinta: keltapohjainen japanilaissävytteinen, hentokukkainen tapetti Fragmentit: 2 Puretun hormin kohdalla siniharmaa, hennon hopeakukallinen, rombikuvioinen tapetti + isosinikukallinen ruskearaidallinen boordi 1 Kamarin 204 vastaisen seinän yläosassa, puretun hormin lähellä vaaleankellertävällä pohjalla vaaleanpunaisia hentoja + ruskea/pronssi-vaakaraidallinen boordi

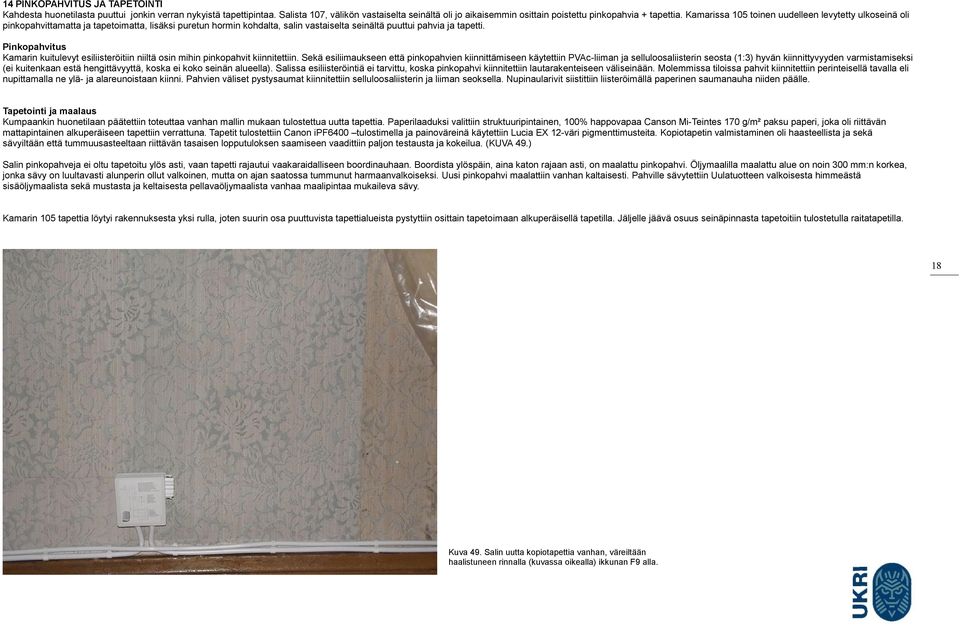

18 14 PINKOPAHVITUS JA TAPETOINTI Kahdesta huonetilasta puuttui jonkin verran nykyistä tapettipintaa. Salista 107, välikön vastaiselta seinältä oli jo aikaisemmin osittain poistettu pinkopahvia + tapettia. Kamarissa 105 toinen uudelleen levytetty ulkoseinä oli pinkopahvittamatta ja tapetoimatta, lisäksi puretun hormin kohdalta, salin vastaiselta seinältä puuttui pahvia ja tapetti. Pinkopahvitus Kamarin kuitulevyt esiliisteröitiin niiltä osin mihin pinkopahvit kiinnitettiin. Sekä esiliimaukseen että pinkopahvien kiinnittämiseen käytettiin PVAc-liiman ja selluloosaliisterin seosta (1:3) hyvän kiinnittyvyyden varmistamiseksi (ei kuitenkaan estä hengittävyyttä, koska ei koko seinän alueella). Salissa esiliisteröintiä ei tarvittu, koska pinkopahvi kiinnitettiin lautarakenteiseen väliseinään. Molemmissa tiloissa pahvit kiinnitettiin perinteisellä tavalla eli nupittamalla ne ylä- ja alareunoistaan kiinni. Pahvien väliset pystysaumat kiinnitettiin selluloosaliisterin ja liiman seoksella. Nupinaularivit siistittiin liisteröimällä paperinen saumanauha niiden päälle. Tapetointi ja maalaus Kumpaankin huonetilaan päätettiin toteuttaa vanhan mallin mukaan tulostettua uutta tapettia. Paperilaaduksi valittiin struktuuripintainen, 100% happovapaa Canson Mi-Teintes 170 g/m² paksu paperi, joka oli riittävän mattapintainen alkuperäiseen tapettiin verrattuna. Tapetit tulostettiin Canon ipf6400 tulostimella ja painoväreinä käytettiin Lucia EX 12-väri pigmenttimusteita. Kopiotapetin valmistaminen oli haasteellista ja sekä sävyiltään että tummuusasteeltaan riittävän tasaisen lopputuloksen saamiseen vaadittiin paljon testausta ja kokeilua. (KUVA 49.) Salin pinkopahveja ei oltu tapetoitu ylös asti, vaan tapetti rajautui vaakaraidalliseen boordinauhaan. Boordista ylöspäin, aina katon rajaan asti, on maalattu pinkopahvi. Öljymaalilla maalattu alue on noin 300 mm:n korkea, jonka sävy on luultavasti alunperin ollut valkoinen, mutta on ajan saatossa tummunut harmaanvalkoiseksi. Uusi pinkopahvi maalattiin vanhan kaltaisesti. Pahville sävytettiin Uulatuotteen valkoisesta himmeästä sisäöljymaalista sekä mustasta ja keltaisesta pellavaöljymaalista vanhaa maalipintaa mukaileva sävy. Kamarin 105 tapettia löytyi rakennuksesta yksi rulla, joten suurin osa puuttuvista tapettialueista pystyttiin osittain tapetoimaan alkuperäisellä tapetilla. Jäljelle jäävä osuus seinäpinnasta tapetoitiin tulostetulla raitatapetilla. 18 Kuva 49. Salin uutta kopiotapettia vanhan, väreiltään haalistuneen rinnalla (kuvassa oikealla) ikkunan F9 alla.

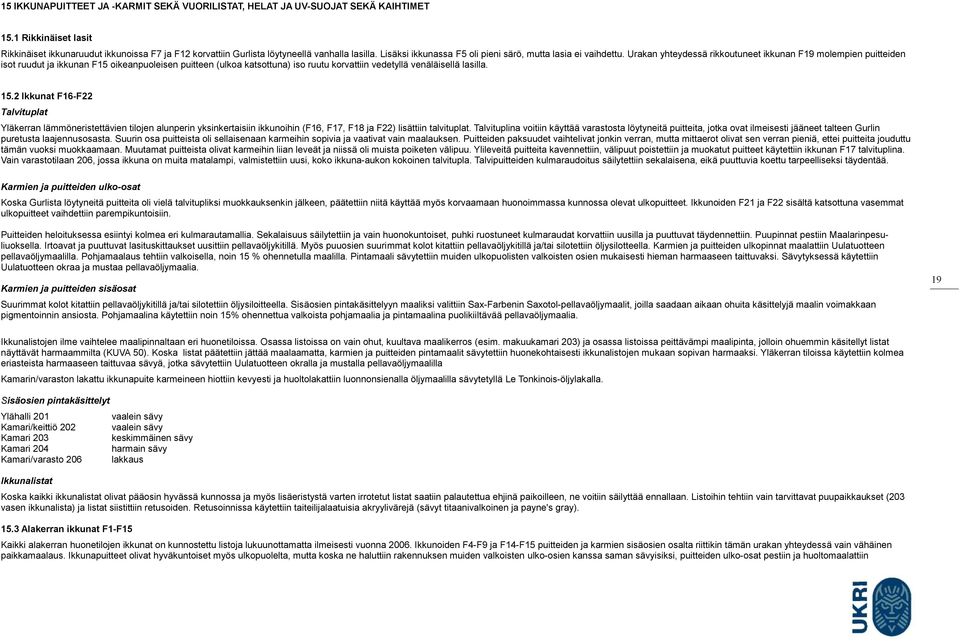

19 15 IKKUNAPUITTEET JA -KARMIT SEKÄ VUORILISTAT, HELAT JA UV-SUOJAT SEKÄ KAIHTIMET 15.1 Rikkinäiset lasit Rikkinäiset ikkunaruudut ikkunoissa F7 ja F12 korvattiin Gurlista löytyneellä vanhalla lasilla. Lisäksi ikkunassa F5 oli pieni särö, mutta lasia ei vaihdettu. Urakan yhteydessä rikkoutuneet ikkunan F19 molempien puitteiden isot ruudut ja ikkunan F15 oikeanpuoleisen puitteen (ulkoa katsottuna) iso ruutu korvattiin vedetyllä venäläisellä lasilla Ikkunat F16-F22 Talvituplat Yläkerran lämmöneristettävien tilojen alunperin yksinkertaisiin ikkunoihin (F16, F17, F18 ja F22) lisättiin talvituplat. Talvituplina voitiin käyttää varastosta löytyneitä puitteita, jotka ovat ilmeisesti jääneet talteen Gurlin puretusta laajennusosasta. Suurin osa puitteista oli sellaisenaan karmeihin sopivia ja vaativat vain maalauksen. Puitteiden paksuudet vaihtelivat jonkin verran, mutta mittaerot olivat sen verran pieniä, ettei puitteita jouduttu tämän vuoksi muokkaamaan. Muutamat puitteista olivat karmeihin liian leveät ja niissä oli muista poiketen välipuu. Ylileveitä puitteita kavennettiin, välipuut poistettiin ja muokatut puitteet käytettiin ikkunan F17 talvituplina. Vain varastotilaan 206, jossa ikkuna on muita matalampi, valmistettiin uusi, koko ikkuna-aukon kokoinen talvitupla. Talvipuitteiden kulmaraudoitus säilytettiin sekalaisena, eikä puuttuvia koettu tarpeelliseksi täydentää. Karmien ja puitteiden ulko-osat Koska Gurlista löytyneitä puitteita oli vielä talvitupliksi muokkauksenkin jälkeen, päätettiin niitä käyttää myös korvaamaan huonoimmassa kunnossa olevat ulkopuitteet. Ikkunoiden F21 ja F22 sisältä katsottuna vasemmat ulkopuitteet vaihdettiin parempikuntoisiin. Puitteiden heloituksessa esiintyi kolmea eri kulmarautamallia. Sekalaisuus säilytettiin ja vain huonokuntoiset, puhki ruostuneet kulmaraudat korvattiin uusilla ja puuttuvat täydennettiin. Puupinnat pestiin Maalarinpesuliuoksella. Irtoavat ja puuttuvat lasituskittaukset uusittiin pellavaöljykitillä. Myös puuosien suurimmat kolot kitattiin pellavaöljykitillä ja/tai silotettiin öljysilotteella. Karmien ja puitteiden ulkopinnat maalattiin Uulatuotteen pellavaöljymaalilla. Pohjamaalaus tehtiin valkoisella, noin 15 % ohennetulla maalilla. Pintamaali sävytettiin muiden ulkopuolisten valkoisten osien mukaisesti hieman harmaaseen taittuvaksi. Sävytyksessä käytettiin Uulatuotteen okraa ja mustaa pellavaöljymaalia. Karmien ja puitteiden sisäosat Suurimmat kolot kitattiin pellavaöljykitillä ja/tai silotettiin öljysiloitteella. Sisäosien pintakäsittelyyn maaliksi valittiin Sax-Farbenin Saxotol-pellavaöljymaalit, joilla saadaan aikaan ohuita käsittelyjä maalin voimakkaan pigmentoinnin ansiosta. Pohjamaalina käytettiin noin 15% ohennettua valkoista pohjamaalia ja pintamaalina puolikiiltävää pellavaöljymaalia. 19 Ikkunalistojen ilme vaihtelee maalipinnaltaan eri huonetiloissa. Osassa listoissa on vain ohut, kuultava maalikerros (esim. makuukamari 203) ja osassa listoissa peittävämpi maalipinta, jolloin ohuemmin käsitellyt listat näyttävät harmaammilta (KUVA 50). Koska listat päätettiin jättää maalaamatta, karmien ja puitteiden pintamaalit sävytettiin huonekohtaisesti ikkunalistojen mukaan sopivan harmaaksi. Yläkerran tiloissa käytettiin kolmea eriasteista harmaaseen taittuvaa sävyä, jotka sävytettiin Uulatuotteen okralla ja mustalla pellavaöljymaalilla Kamarin/varaston lakattu ikkunapuite karmeineen hiottiin kevyesti ja huoltolakattiin luonnonsienalla öljymaalilla sävytetyllä Le Tonkinois-öljylakalla. Sisäosien pintakäsittelyt Ylähalli 201 Kamari/keittiö 202 Kamari 203 Kamari 204 Kamari/varasto 206 Ikkunalistat vaalein sävy vaalein sävy keskimmäinen sävy harmain sävy lakkaus Koska kaikki ikkunalistat olivat pääosin hyvässä kunnossa ja myös lisäeristystä varten irrotetut listat saatiin palautettua ehjinä paikoilleen, ne voitiin säilyttää ennallaan. Listoihin tehtiin vain tarvittavat puupaikkaukset (203 vasen ikkunalista) ja listat siistittiin retusoiden. Retusoinnissa käytettiin taiteilijalaatuisia akryylivärejä (sävyt titaanivalkoinen ja payne's gray) Alakerran ikkunat F1-F15 Kaikki alakerran huonetilojen ikkunat on kunnostettu listoja lukuunottamatta ilmeisesti vuonna Ikkunoiden F4-F9 ja F14-F15 puitteiden ja karmien sisäosien osalta riittikin tämän urakan yhteydessä vain vähäinen paikkamaalaus. Ikkunapuitteet olivat hyväkuntoiset myös ulkopuolelta, mutta koska ne haluttiin rakennuksen muiden valkoisten ulko-osien kanssa saman sävyisiksi, puitteiden ulko-osat pestiin ja huoltomaalattiin

20 ulkopintoihin sävytetyllä Uulatuotteen pellavaöljymaalilla. Verannan 101 ikkunoiden F1-F3 ja lasiverannan 110 ikkunoiden F10-F13 puitteet olivat sisäpinnoiltaan niin siistit, että puhdistus ja vähäinen paikkamaalaus oli riittävä käsittely (Saxotol, ylähallin 201 ikkunoihinsävytetty harmaa). Verantojen puitteiden ulkopinnat pestiin ja maalattiin ulkopintoihin sävytetyllä Uulatuotteen pellavaöljymaalilla. Verannan 101 ikkunoiden F1-F3 sisäpuolen karmit huoltomaalattiin ylähalliin 201 sävytetyllä Saxotol-pellavaöljymaalilla. Karmin ulkopuoli (se osa karmia johon ikkunapuitteet asettuvat) maalattiin ulkopintoihin sävytetyllä Uulatuotteen pellavaöljymaalilla. Lasiverannan 110 ikkunoiden F10-F13 karmin ulkopuolinen osa (se osa karmia johon ikkunapuitteet asettuvat) maalattiin ulkopintoihin sävytetyllä Uulatuotteen pellavaöljymaalilla. Sisäpuoliset alakarmit huoltomaalattiin ja karmien muut osat retusoitiin/paikkamaalattiin. Karmien pintakäsittelynä näytti olevan melko kiiltävä alkydimaali, joten maaliksi valittiin näiden ikkunoiden osalta Maalarin valkolakka. Sävytykseen käytettiin okraa sävytyspastaa. Maalattavat alueet pohjustettiin hiukan ohennetulla Otex-otepohjalla ja suurimmat kolot silotettiin öljysilotteella. Ikkunalistat Alakerran lämpimien huonetilojen ikkunoiden listoissa oli öljymaalikerrosten päällä kova ja kiiltävä valkoinen alkydikerros (KUVA 51). Ikkunoiden F7-F15 vuorilistoista ja ikkunapenkeistä tiputeltiin irtoileva maali ja alueet retusoitiin/paikkamaalattiin Maalarin valkolakalla (sävytys: Uulatuotteen musta ja okra öljymaali tai okra sävytyspasta). Muutamien listojen viimeisin maalipinta oli niin irtonainen, että se poistettiin ja lista maalattiin kokonaan (KUVA 52). Kamarin 105 ulkoseiniin on jossain vaiheessa lisätty kuitulevyä, jolloin seinäpaksuus on kasvanut ja ikkunat olivat jääneet seinäpintaa syvemmälle. Tämän vuoksi ikkunoiden irrallaan olevia vanhoja listoja ei olisi voinut palauttaa siististi. Molempiin ikkunoihin F4 ja F5 tehtiin uudet smyygikappaleet (KUVA 53),jotka siistivät karmien ja seinäpinnan liitoksen. Ikkunoihin jouduttiin myös valmistamaan uudet, aiempia noin 5mm leveämmät listat, jotta karmin ja kuitulevyn välinen rako saataisiin peittymään. Uudet puuosat maalattiin valkoisella Uulatuotteen ovi- ja ikkunamaalilla. Toisin kuin alakerran muissa ikkunoissa, verannan 101 ikkunoiden F1-F3 listojen maalipinta ei ollut alkydimaisen kiiltävä, vaan muistutti enemmän yläkerran ikkunoiden listojen maalipintaa. Koska näiden listojen retusointitarve oli hyvin vähäinen, päätettiin alkydin sijaan käyttää akryylituubivärejä samoin kuin yläkerrassa (sävytys: payne's gray, titaanivalkoinen, keltaokra). 20 Kuva 50. Kamarin 203 ikkunan vuorilistan kuultava maalipinta, jonka sävyyn uudelleen maalattu karmi sävytettiin. Kuvat 51 ja 52. Vasemmalla salin 107 alkydipintaiset ikkunalistat ennen retusointia. Oikealla listat retusoituna. Kuva 53. Kamarin 105 uudet smyygikappaleet.

LIITE 1 DOKUMENTOINTI RAKENTEET. Yleistä

LIITE 1 DOKUMENTOINTI RAKENTEET. Yleistä 1 DOKUMENTOINTI LIITE 1 RAKENTEET Yleistä Rakenteet arvioitiin silmämääräisesti 19.3.2009. Asiantuntija-apuna arvioinnissa olivat mukana Pälkäneen kunnan rakennusmestari Asko Valkama ja Pirkanmaan maakuntamuseon
