Ruiskutustekniikka FIN-91/10. Sisällysluettelo
|
|
- Aapo Hiltunen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Sisällysluettelo Johdanto... 2 Tarkka ja turvallinen ruiskutus... 3 Suutintyypit... 4 Suuttimien asennus kierremuttereilla... 5 Suuttimien asennus SNAP-FIT kiinnikkeillä... 5 Ruiskutusnesteen suodatus... 6 Ruiskutuspuomin korkeus... 6 Ruiskun testaus... 7 Kasvuston kehitysaste ja nestemäärä... 8 Pisarakoko... 9 Tuulikulkeuma Ruiskutuskiekon käyttö Tarkista suutinteho (l/min) Tarkista ruiskutuamäärä (l/ha) Tarkista ajonopeus Torjunta-aineen annostus ruiskun säiliöön Suutintaulukot Nestemäisten lannoitteiden ruiskuttaminen Turvallisuusohjeita Torjunta-aineiden annostelu ruiskuun Ruiskun puhdistuksessa huomioitavaa Puhdistuspaikka Ruiskun puhdistus Ruiskutuspäiväkirja Ruiskutuksessa tarvittavia kaavoja Ruiskutustekniikka FIN-91/10 1

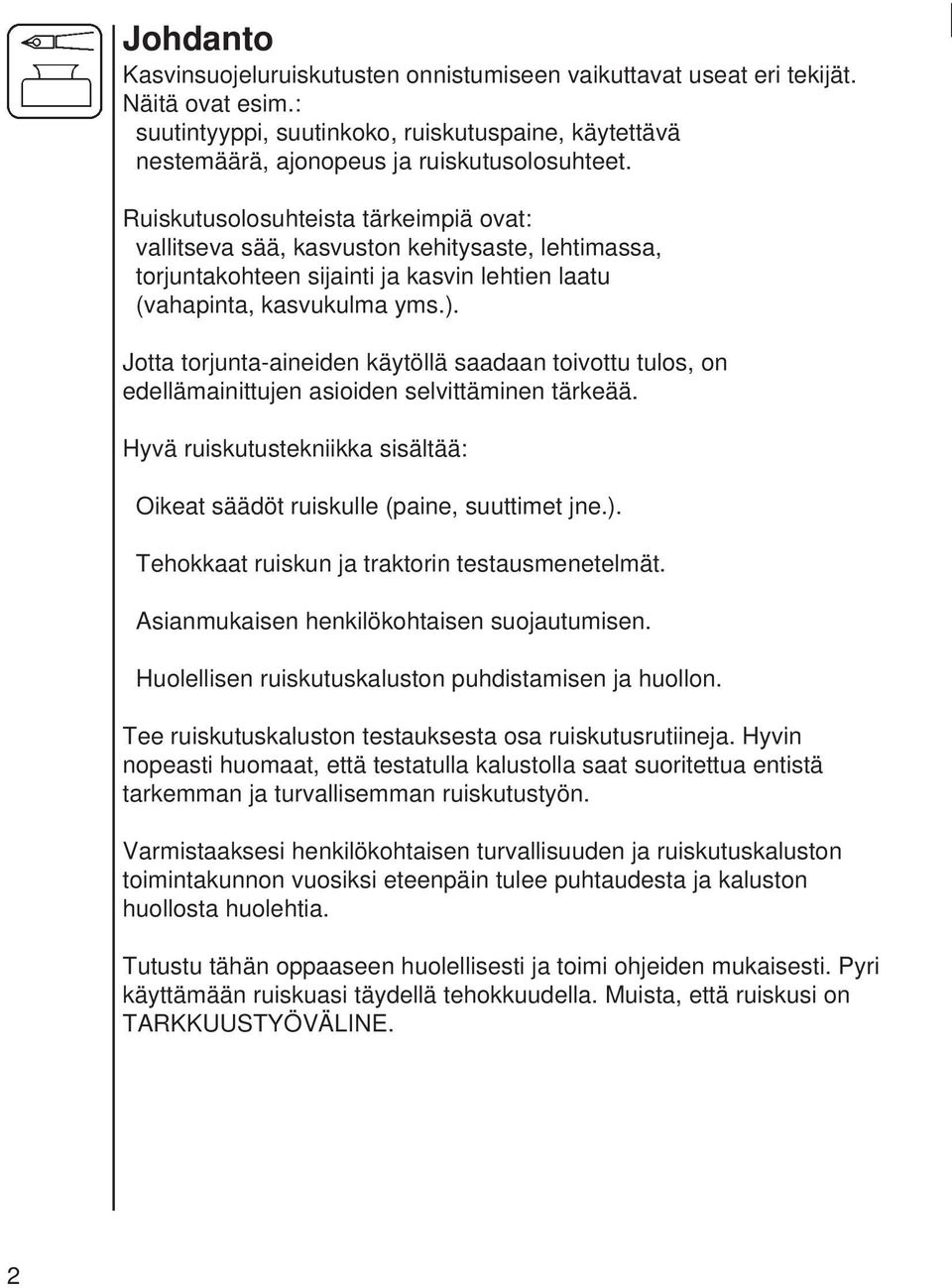

2 Johdanto Kasvinsuojeluruiskutusten onnistumiseen vaikuttavat useat eri tekijät. Näitä ovat esim.: suutintyyppi, suutinkoko, ruiskutuspaine, käytettävä nestemäärä, ajonopeus ja ruiskutusolosuhteet. Ruiskutusolosuhteista tärkeimpiä ovat: vallitseva sää, kasvuston kehitysaste, lehtimassa, torjuntakohteen sijainti ja kasvin lehtien laatu (vahapinta, kasvukulma yms.). Jotta torjunta-aineiden käytöllä saadaan toivottu tulos, on edellämainittujen asioiden selvittäminen tärkeää. Hyvä ruiskutustekniikka sisältää: Oikeat säädöt ruiskulle (paine, suuttimet jne.). Tehokkaat ruiskun ja traktorin testausmenetelmät. Asianmukaisen henkilökohtaisen suojautumisen. Huolellisen ruiskutuskaluston puhdistamisen ja huollon. Tee ruiskutuskaluston testauksesta osa ruiskutusrutiineja. Hyvin nopeasti huomaat, että testatulla kalustolla saat suoritettua entistä tarkemman ja turvallisemman ruiskutustyön. Varmistaaksesi henkilökohtaisen turvallisuuden ja ruiskutuskaluston toimintakunnon vuosiksi eteenpäin tulee puhtaudesta ja kaluston huollosta huolehtia. Tutustu tähän oppaaseen huolellisesti ja toimi ohjeiden mukaisesti. Pyri käyttämään ruiskuasi täydellä tehokkuudella. Muista, että ruiskusi on TARKKUUSTYÖVÄLINE. 2

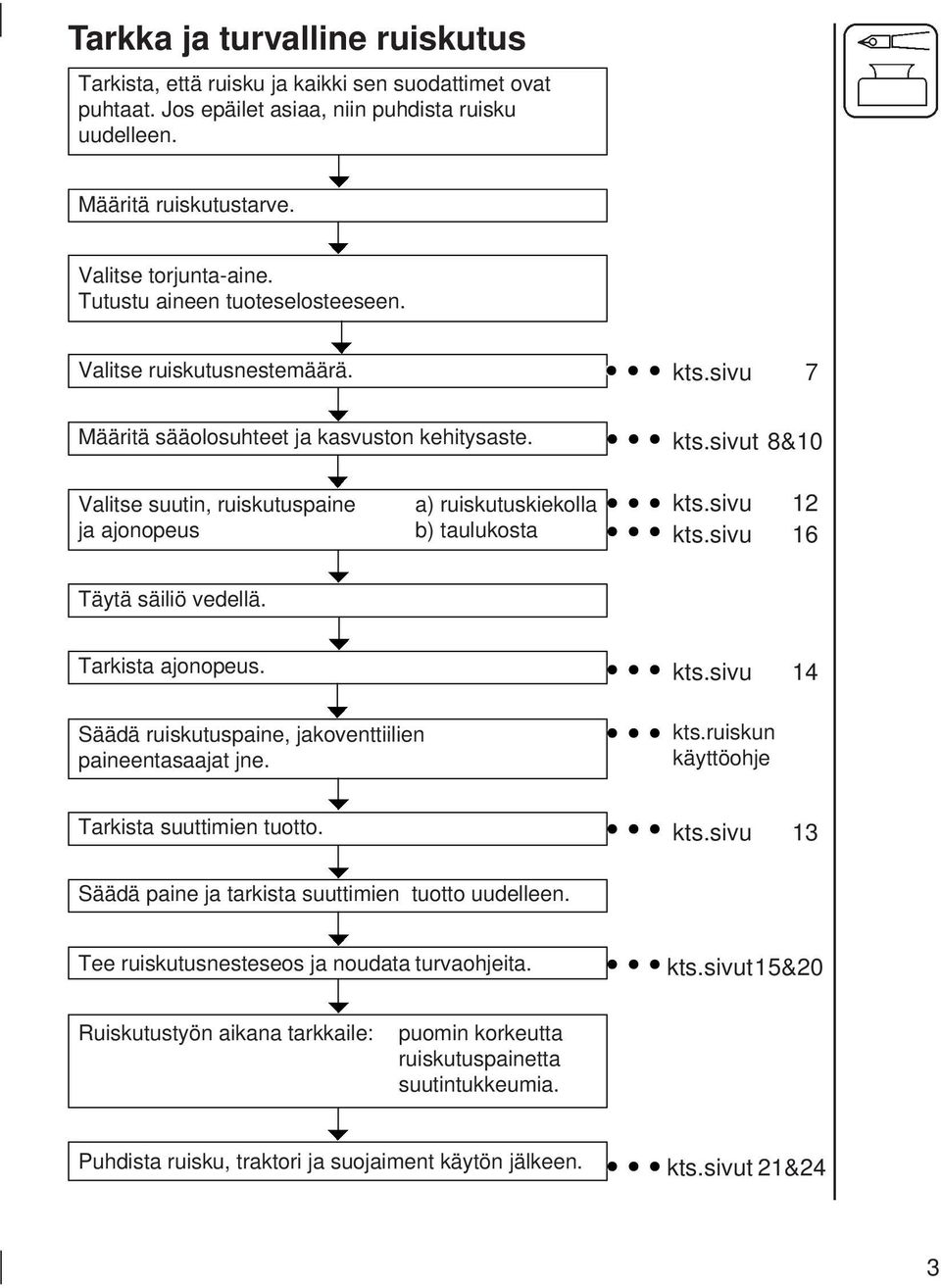

3 Tarkka ja turvalline ruiskutus Tarkista, että ruisku ja kaikki sen suodattimet ovat puhtaat. Jos epäilet asiaa, niin puhdista ruisku uudelleen. Määritä ruiskutustarve. Valitse torjunta-aine. Tutustu aineen tuoteselosteeseen. Valitse ruiskutusnestemäärä. kts.sivu 7 Määritä sääolosuhteet ja kasvuston kehitysaste. kts.sivut 8&10 Valitse suutin, ruiskutuspaine ja ajonopeus a) ruiskutuskiekolla b) taulukosta kts.sivu 12 kts.sivu 16 Täytä säiliö vedellä. Tarkista ajonopeus. kts.sivu 14 Säädä ruiskutuspaine, jakoventtiilien paineentasaajat jne. kts.ruiskun käyttöohje Tarkista suuttimien tuotto. kts.sivu 13 Säädä paine ja tarkista suuttimien tuotto uudelleen. Tee ruiskutusnesteseos ja noudata turvaohjeita. kts.sivut 15&20 Ruiskutustyön aikana tarkkaile: puomin korkeutta ruiskutuspainetta suutintukkeumia. Puhdista ruisku, traktori ja suojaiment käytön jälkeen. kts.sivut 21&24 3
4 Suutintyypit 1. Viuhkasuuttimella saadaan soikea, viuhkamainen ruiskutuskuvio. Tämän suuttimen erikoinen aukko tekee suuttimen herkäksi kaikille ruiskutusnesteessä oliville epäpuhtauksille. Tämän vuoksi on suositeltavaa käyttää mahdollisimman puhdasta vettä ja huolehtia suodattimien hyvästä kunnosta ja puhtaudesta. Viuhkasuuttimet soveltuvat hyvin rikkakasvi-, kasvitauti- ja tuhohyönteisruiskutuksiin. Normaali käyttöpaine, 1,5-5 baria. 2. Pyörrekammiosuutin on varustettu pyörrelevyllä ja se antaa onton, kartionmuotoisen ruiskutuskuvion, jossa kartion keskellä ei juuri lainkaan ole pisaroita. Pyörrekammiosuuttimen nestesuihku on herkkä tuulikulkeumalle. 3. Sadepisarasuutin yhdistetään pyörrekammiosuuttimeen ja se antaa näin ollen samanlaisen kuvion. Sadepisarasuuttimen antama suurempi pisarakoko mahdollistaa ruiskutuksen tuulisellakin säällä. 4. Vaahtosuutinta käytetään pyörrekammiosuuttimen yhteydessä, kuitenkin ilman pyörrelevyä. Se antaa samat edut kuin sadepisarasuutin. Vaahtosuuttimen muodostama ruiskutuskuvio on samanlainen kuin viuhkasuuttimen, mutta sillä on huomattavasti suurempi ruiskutuskulma. Tätä suutinta käytetää levitettäessä maaherbisidejä, jossa tuulikulkeumaa on vältettävä sekä muutamien nestemäisten lehtilannoitteiden ruiskutuksissa, juissa suuretkaan pisarat eivät vahingoita kasveja. Haluttaessa voidaan ruiskutusnesteeseen ilsätä vaahdotusainetta, mutta tämä ei ole välttämätöntä suuttimen käytölle. 4
5 Lisävarusteina saatavat erikoissuuttimet Edellämainittujen suuttimien lisäksi HARDILLA löytyy lukuisia muita suuttimia erikoiskäyttöön esim. riviruiskutuksiin, käytettäessä erittäin pieniä nestemääriä, refleksisuuttimia nestemäisten lannoitteiden ruiskutuksiin ja monia muita suutintyyppejä ja kokoja eri tarkoituksiin. Suuttimien asennus kierremuttereilla Viuhkasuuttimet on asennettava oikeaan kulmaan suutinputkeen nähden (5 ) käyttäen mukana toimitettua suutinavainta. Kaikki suuttimet asennetaan samensuuntaisiksi ja niin etteivät suihkut törmää toisiinsa. Suuttimien asennus SNAP-FIT kiinnikkeillä Suuttimet kiinnitetään suutinrunkoihin SNAP-FIT pikakiinnittimillä. Viuhkasuuttimet asettuvat automaattisesti oikeaan asentoon puomistoon nähden. Erillistä suuttimen asennonsäätöä suutintulkilla ei tarvita. Jotta SNAP-FIT pikakiinnitys olisi tiivis, tulee suutinsihdissä olla kuminen tiivisterengas. Tiivisteen tulee olla ehjä, puhdas ja sopivan kokoinen. Suutinsihtien tiivisteitä ei saa pestä ammoniakilla tai bensiinillä. Suuttimet asennetaan oheisen kuvan mukaisesti. Uusissa COLOR TIPS värikoodatuissa suuttimissa viuhkasuutin on aina kiinni SNAP- FIT suutinkiinnikkeessä. COLOR TIPS viuhkasuuttimia saa myös keraamisina. 5
6 Ruiskutusnesteen suodatus On tärkeää, että ruisku on varustettu tehokkaalla nesteensuodatuksella. Näin voidaan välttyä kiusallisilta suutintukkeumilta kesken ruiskutustyön. Viuhkasuuttimia käytettäessä suositeltavat suodatinkoot (mesh) ovat: Viuhkasuuttimen koko * (50) 20 ja suuremmat 30* 80* (50) 50* 50* * Standard Mesh Ruiskutuspuomin korkeus Viuhkasuuttimia käytettäessä on tärkeää, että suuttimien etäisyys kasvuston yläosasta on vähintää 35 cm. 30 (35) cm 110 ruiskutuskulmalla 40 cm 80 ruiskutuskulmalla 50 cm 65 ruiskutuskulmalla Ruiskun mukana toimitettavilla 4110 sarjan suuttimilla, joissa ruiskutuskulma on n. 110, ihanneruiskutuskorkeus on cm. Liian suuri ruiskutuskorkeus lisää tuulikulkeumaa ja liian alhainen korkeus antaa epätarkan ruiskutustuloksen (raitoja). 6
7 Nestesuihkukuvion tulee olla kuvan kaltainen. Viuhkasuutin Ruiskun testaus Käytä puhdasta vettä säätäessäsi ja testatessasi ruiskua. Valitse ruiskutettava nestemäärä l/ha, suutinkoko ja ruiskutuspaine ennen lopullista testausta. Suutinkokoa valitessasi muista huomioida, että pumpun teho on riittävä. Muista myös, että painesekoitus vaatii 5-10% pumpun tehosta. Yleisohjeena voidaan suositella: Nestemäärä l/ha: rikkakasviruiskutuksissa l/ha tauti- ja tuholaisruiskutuksissa l/ha Suutin ja ruiskutuspaine: viuhkasuutin rikkakasviruiskutuksissa... 1,5-3,0 bar tauti- ja tuholaisruiskutuksissa... 2,0-5,0 bar vaahtosuutin nestemäiset lannoitteet... 1,0-5,0 bar 7

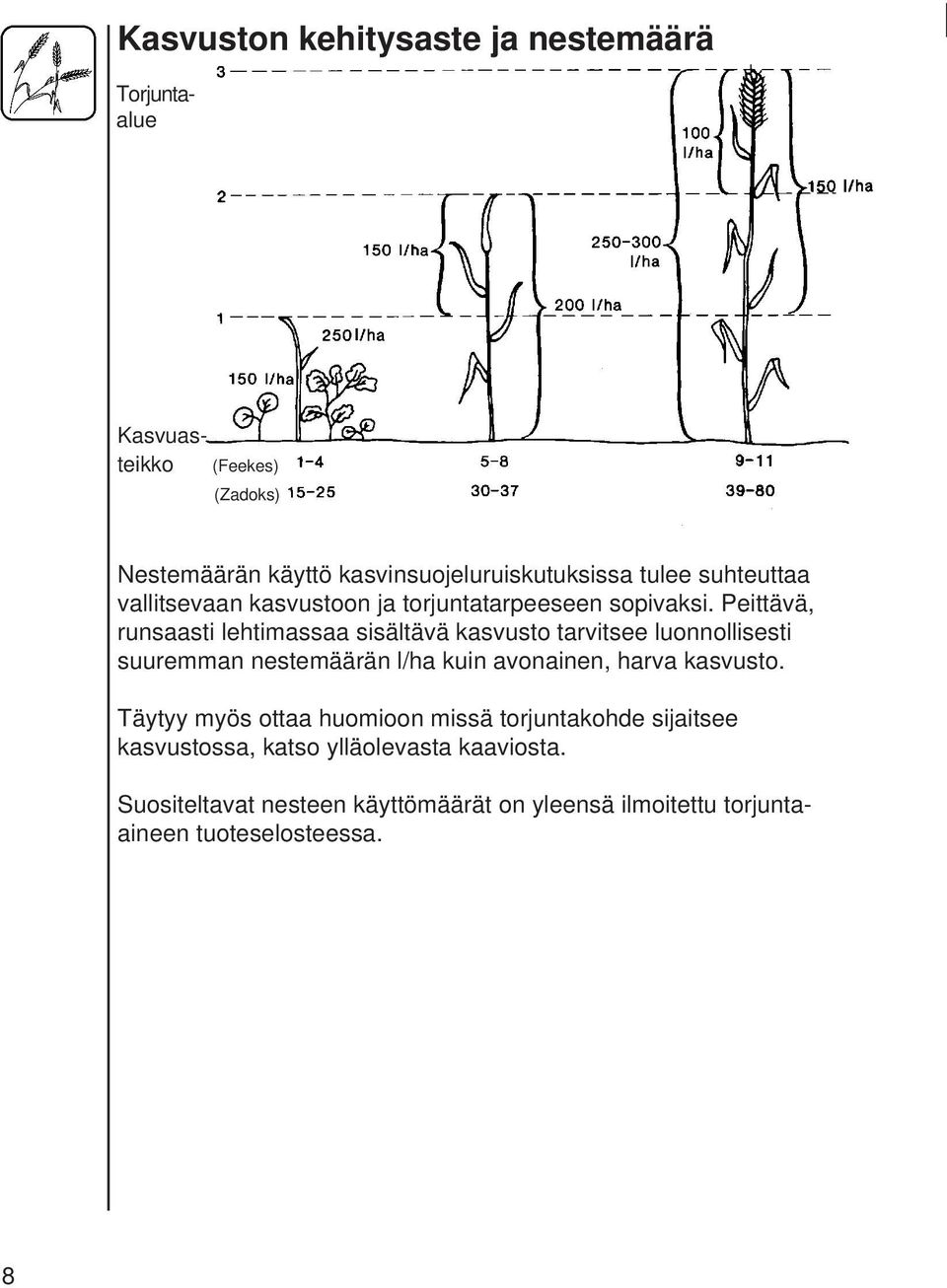

8 Kasvuston kehitysaste ja nestemäärä Torjuntaalue Kasvuasteikko (Feekes) (Zadoks) Nestemäärän käyttö kasvinsuojeluruiskutuksissa tulee suhteuttaa vallitsevaan kasvustoon ja torjuntatarpeeseen sopivaksi. Peittävä, runsaasti lehtimassaa sisältävä kasvusto tarvitsee luonnollisesti suuremman nestemäärän l/ha kuin avonainen, harva kasvusto. Täytyy myös ottaa huomioon missä torjuntakohde sijaitsee kasvustossa, katso ylläolevasta kaaviosta. Suositeltavat nesteen käyttömäärät on yleensä ilmoitettu torjuntaaineen tuoteselosteessa. 8
9 Pisarakoko Kaikki nestepaineella toimivat suuttimet antavat erikokoisia pisaroita. Pienillä ja suurilla pisaroilla on erilaiset ominaisuudet. Pääsääntöisesti voidaan todeta seuraavaa: Ominaissus Pienet pisarat Suuret pisarat Haihtuminen suuri pieni Tuuliherkkyys suuri pieni Pinnan peittävyys hyvä huono Peittävyys/litralla ruiskutusnestettä hyvä huono Tunkeutumiskyky kasvustoon huono hyvä Pisaran liike-energia pieni suuri Nestesuihkun pisarakoko jakaumaan vaikuttavat: 1. Suutinkoko - mitä suurempi suutin, sitä enemmän suuria pisaroita. 2. Nestesuihkun kulma (astetta) - suuri kulma lisää pienten pisaroitten määrää. 3. Ruiskutuspaine - korkeampi paine lisää pieniä pisaroita. Koska nestepainesuuttimet antavat hyvin laajan pisarakokovalikoiman, tulee päähuomio suutinkoon valinnassa kohdistaa siihen että valituilla suuttimilla saadaan haluttu nesteannostus l/ha! 9
10 Tuulikulkeuma Vältä suorittamasta ruiskutuksia aina, kun on vaara tuulikulkeumasta. Tuulikilkeumaa voit pienentää seuraavilla toimenpiteillä: - käytä isompireikäisiä suuttimia - käytä pienempää ruiskutuspainetta - laske puomia alemmas - käytä pienempää ajonopeutta. Tuulen Näköhavaintona Suositeltava Huomioita voimakkuus pisarakoko m/sek. 0-0,5 Pieni Keskikokoinen Suuri Ihanteellinen ruiskutussää 0,6-2 Pieni Keskikokoinen Suuri Hyvä ruiskutussää 2-4 Pieni Keskikokoinen Suuri Ruiskutus voidaan suorittaa 4-6 (Keskikokoinen) Suuri Huomioi erityistoimenpiteet, jos ruiskutat > 6 Ruiskutus voidaan suorittaa vain erikoisvälineillä 10
11 Seuraavasta taulukosta näet mihinkä pisarakololuokkaan (pieni, keskikokoinen, suuri) milläkin suutinkoolla ja ruiskutuspaineella päästään: Suutin nro Pieni Keskikokoinen Suuri bar l/min 1,5 0,33 0,52 0,64 0,78 1,12 1,47 2,0 2,86 1,75 0,35 0,58 0,70 0,85 1,21 1,59 2,25 3,09 2,0 0,38 0,60 0,74 0,91 1,30 1,70 2,40 3,30 2,25 0,40 0,63 0,79 0,96 1,38 1,80 2,55 3,51 2,5 0,42 0,67 0,83 1,01 1,45 1,90 2,68 3,70 2,75 0,44 0,70 0,87 1,06 1,52 1,99 2,81 3,88 3,0 0,46 0,73 0,91 1,11 1,59 2,08 2,94 4,05 3,25 0,48 0,76 0,95 1,16 1,65 2,16 3,06 4,22 3,5 0,50 0,79 0,98 1,20 1,72 2,25 3,18 4,37 3,75 0,51 0,82 1,02 1,24 1,78 2,33 3,29 4,53 4,0 0,53 0,84 1,05 1,28 1,84 2,40 3,39 4,68 Lähde: Nozzle Selection Handbook British Crop Protection Council 11
12 Ruiskutuskiekon käyttö ( lisävaruste ) l/ha km/h l/min bar Ruiskutusmäärän (l/ha), nopeuden (km/h), suutinkoon (l/min) ja ruiskutuspaineen /bar) määritykseen. Esimerkki 1 Nopeuden määritys, kun tuunetaan suutintyyppi, ruiskutuspaine ja ruiskutusmäärä l/ha. Viuhkasuutin , paine 2 baria, ruiskutusmäärä 300 l/ha. Käännä kiekko kuvan mukaisesti siten, että suutin on 2 barin kohdalla (A). Levyn vastakkaiselta puolelta nähdään ajonopeus 5,2 km/h 300 l kohdalta B. Esimerkki 2 Suuttimen ja paineen valinta, kun nopeus tunnetaan. Torjunta-ainetta käytetään n. 200 l/ha. Nopeus on 7,8 km/h. Halutaan ruiskutaa 5 barin paineella. Käännä levy siten, että 200 l/ha on 7,8 km/h kohdalla C. Kiekon vastakkaiselta puolelta voidaan nähdä, että viuhkasuuttimella käytetään 4,1 barin painetta (D 1 ) ja pyörrekammiosuuttimella ,6 barin painetta (D 2 ). l/min Tarkista suutinteho (l/min) Suuttimien kuluminen ja painehäviöt säätölaitteiston ja puomin välillä aiheuttavat vaihteluita suuttimen kapasiteettiin. Tämän vuoksi ne on säännöllisesti tarkistettava. Ruiskuta puhdasta vettä suuttimista, mittaa suuttimen läpi virtaava nestemäärä mittakannulla minuutin ajalta ja toista tämä vähintään joka neljännen suuttimen kohdalla. Laske näistä keskiarvo. 12
13 Esimerkki: Neljän suuttimen keskiarvot 8 metrin puomissa ovat seuraavat: 1,60 l, 1,57 l, 1,64 l, 1,62 l. 1,60 + 1,57 + 1,64 + 1,62 = 1,61 l/min 4 Tarkista ruiskutusmäärä (l/ha) Jos käytettävissäsi on TESTISARJA voit tehdä seuraavasti. Kalibrointikiekkoa mittakannun pohjassa säädetään siten, että punainen nuoli osoittaa edellä laskettua keskimääräistä suutinkapasiteetia. Kiekon toiselta puolelta voidaan lukea halutun ruiskutusnopeuden kohdalta ruiskutusmäärä (l/ha) tai kääntäen voidaan halutun ruiskutusmäärän (l/ha) kohdalla lukea ruiskutusnopeus. l/min l/ha Esimerkki: Ruiskutuskiekosta näet. Suuttimen keskimääräinen kapasiteetti on 1,61 l/min G ja kiekon toiselta puolelta voidaan nähdä 9,7 km/h ruiskutusnopeudella ruiskutusmäärän olevan 200 l/ha H. Yksittäisten suuttimien poikkeama ei saa olla +/- 5% suurempi kuin kaikkien puomissa olevien suuttimien kestiarvo. Esimerkkitapauksessa alaraja on 1,53 l/min ja yläraja 1,69 l/min. Suositeltavaa on vaihtaa kaikki suuttimet, jos yhdenkin suuttimen poikkeama taulukkoarvosta on yli 10-15%. 13

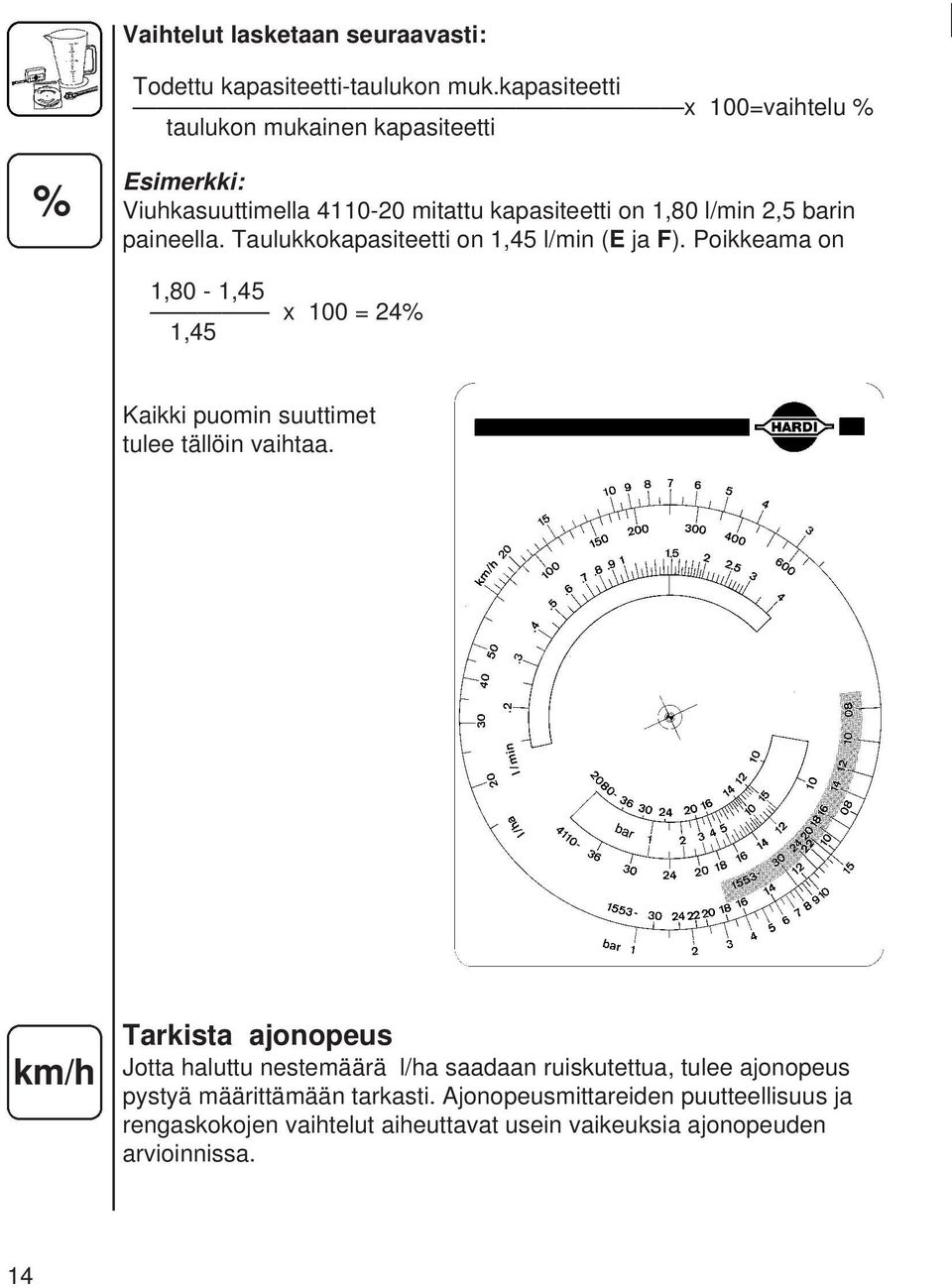

14 Vaihtelut lasketaan seuraavasti: Todettu kapasiteetti-taulukon muk.kapasiteetti x 100=vaihtelu % taulukon mukainen kapasiteetti % Esimerkki: Viuhkasuuttimella mitattu kapasiteetti on 1,80 l/min 2,5 barin paineella. Taulukkokapasiteetti on 1,45 l/min (E ja F). Poikkeama on 1,80-1,45 x 100 = 24% 1,45 Kaikki puomin suuttimet tulee tällöin vaihtaa. km/h Tarkista ajonopeus Jotta haluttu nestemäärä l/ha saadaan ruiskutettua, tulee ajonopeus pystyä määrittämään tarkasti. Ajonopeusmittareiden puutteellisuus ja rengaskokojen vaihtelut aiheuttavat usein vaikeuksia ajonopeuden arvioinnissa. 14
15 Mittaa vähintään 100 m matka pellolla, jotta olosuhteet vastaavat mahdollisimman hyvin ruiskutustapahtumaa. 100m km/h Seuraavalla kaavalla voit laskea ajonopeuden: Matka (m) x 3,6 = ajonopeus (km/h) aika (sek) Esimerkiksi: ajettu matka 100 m, ajoaika 46 sekuntia 100 x 3,6 = 7,8 km/h 46 Oheisena taulukko erilaisille ajoajoille/100 m. sek/100m km/h 9,0 8,6 8,2 7,8 7,5 7,2 6,9 6,7 6,4 6,2 6,0 5,8 5,6 5,5 5,3 5,1 5,0 4,9 4,7 4,6 4,5 Torjunta-aineen annostus ruiskun säiliöön Suuttimien testauksen ja suutinkoon valinnan jälkeen on aika annostella oikea määrä torjunta-ainetta ruiskun säiliöön. Seuraavan kaavan avulla voidaan kätevästi laskea torjunta- aineen annostusmäärä säiliöön: Säiliötilavuus x aineen annostus l/ha = torjunta-aineen määrä säiliöön ruiskutusmäärä l/ha Esimerkiksi: Jos säiliössä on vettä 900 l ja torjunta-ainetta käytetää 2 l/ha, ruiskutusmäärä on 220 l/ha - tulee torjunta- ainetta annostella säiliöön 8,2 l. 15
16 Suutintaulukot Seuraavasta taulukosta nähdään ruiskutusmäärä l/ha, ajonopeus km/ ha ja suutinkoko, kun ruiskutuspaine on 3 baria ja suutinväli 50 cm. Viuhkasuutin 110 Suutinkoko l/min 3 bar työpaineella Nestemäärä l/ha Ajonopeus km/h Lila * Ruskea Keltainen Oranssi Punainen Valkoinen Vihreä Turkoosi Sininen Harmaa * 95 Jos käytetään muuta kuin 3 barin ruiskutuspainetta, kerrotaan ajonopeus oheisen taulukon kertoimella. Ruiskutuspaine Ajonopeuden kerroin
17 Nestemäisten lannoitteiden ruiskuttaminen Huomioi, että nestemäisillä lannoitteilla on erilainen ominaispaino kuin vedellä (1.00). Jotta saisit oikean annostuksen l/ha, tulee ruiskutuspaine kertoa ominaispainolla. Näin menetellen suutintehot vastaavat taulukkoarvoja. Esim.:Suuttimen teho on 1,47 l/min 1,5 barin paineella vedellä laskettuna. Jotta päästään samaan suutintehoon esimerkiksi nestemäisellä typellä N28, jonka ominaispaino on 1,28, menetellään seuraavasti: 1,5 bar x 1,28 = 1,92 bar. Kyseisellä aineella suutinteho 1,47 l/min saadaan 1,92 barin ruiskutuspaineella. HUOM. Kun ruiskutat nestemäisiä lannoitteita, suojaa kaikki maalaamattomat metallipinnat ruostesuoja-aineella. Katso sivu

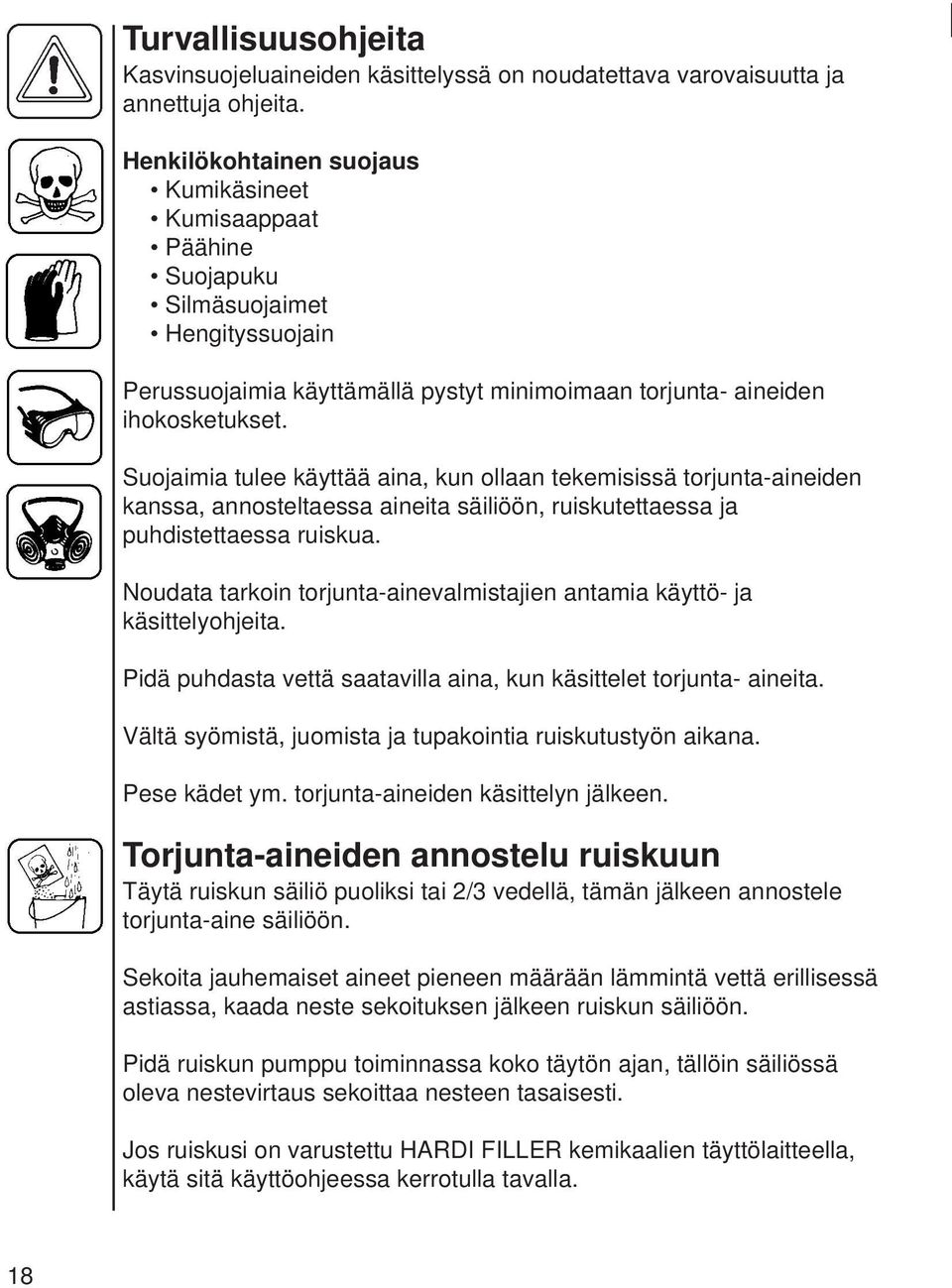

18 Turvallisuusohjeita Kasvinsuojeluaineiden käsittelyssä on noudatettava varovaisuutta ja annettuja ohjeita. Henkilökohtainen suojaus Kumikäsineet Kumisaappaat Päähine Suojapuku Silmäsuojaimet Hengityssuojain Perussuojaimia käyttämällä pystyt minimoimaan torjunta- aineiden ihokosketukset. Suojaimia tulee käyttää aina, kun ollaan tekemisissä torjunta-aineiden kanssa, annosteltaessa aineita säiliöön, ruiskutettaessa ja puhdistettaessa ruiskua. Noudata tarkoin torjunta-ainevalmistajien antamia käyttö- ja käsittelyohjeita. Pidä puhdasta vettä saatavilla aina, kun käsittelet torjunta- aineita. Vältä syömistä, juomista ja tupakointia ruiskutustyön aikana. Pese kädet ym. torjunta-aineiden käsittelyn jälkeen. Torjunta-aineiden annostelu ruiskuun Täytä ruiskun säiliö puoliksi tai 2/3 vedellä, tämän jälkeen annostele torjunta-aine säiliöön. Sekoita jauhemaiset aineet pieneen määrään lämmintä vettä erillisessä astiassa, kaada neste sekoituksen jälkeen ruiskun säiliöön. Pidä ruiskun pumppu toiminnassa koko täytön ajan, tällöin säiliössä oleva nestevirtaus sekoittaa nesteen tasaisesti. Jos ruiskusi on varustettu HARDI FILLER kemikaalien täyttölaitteella, käytä sitä käyttöohjeessa kerrotulla tavalla. 18
19 Ruiskun puhdistuksessa huomioitavaa Ennenkuin aloitat puhdistuksen: Kasvinsuojeluaineet Tutustu aineen tuoteselosteeseen. Huomioi suositeltavat suojaimet, vasta-aineet altistumistapauksia varten jne. Jos aineelle on annettu erityisiä puhdistusohjeita, noudata niitä tarkoin. Lainkohdat Tutustu, mitä laki edellyttää kasvinsuojeluaineiden käytöstä. Puhdistuspaikka Suorita puhdistus paikassa, josta pesu- ja huuhteluvedet eivät joudu vesistöihin, kaivoihin, lähteisiin jne. Varmista, että lapset, eläimet tai muut asiaankuulumattomat eivät pääse puhdistusalueelle. Ruisku Puhdistus alkaa jo ruiskun testauksesta ja säädöistä, sillä tarkasti toimivalla ruiskutuskalustolla saadaan ruiskutusnesteseos tarkemmin käytettyä. Hyvä tapa on suorittaa ruiskutuskaluston puhdistus välittömästi käytön jälkeen. Näin menetellen ruisku on heti valmiina seuraavaa käyttökertaa varten. Välitön puhdistaminen lisää myös ruiskun käyttöikää ja toimivuutta. Joskus on tarpeen jättää ruiskutusnestettä ruiskuun lyhyeksi aikaa, esim. yön yli tai siihen saakka, kun sääolosuhteet paranevat. Tässäkin tapauksessa ruiskutuskalusto voidaan puhdistaa päältäpäin esim. painepesurilla. Lapsia, eläimiä tai muita ulkopuolisia ei saa päästää ruiskutuskaluston kanssa tekemissin. Käyttäessäsi esim. nestemäisiä lannoitteita suojaa ruiskun metalliosat ruosteenestoaineella. MUISTA: PUHDAS RUISKU ON TURVALLINEN RUISKU. PUHDAS RUISKU ON VALMIS KÄYTTÖÖN. PUHDAS RUISKU EI AIHEUTA VIOITUKSIA KASVUSTOSSA SIIRRYTTÄESSÄ ESIM. VILJALTA RISTIKUKKAISEEN KASVUSTOON. 19
20 Ruiskun puhdistus 1. Jos säiliöön jää ylimääräistä ruiskutusnesteseosta, laimenna se vähintään 10-kertaisella vesimäärällä ja ruiskuta näin laimennettu seos kasvustoon, jonka juuri ruiskutit. 2. Käytä puhdistustyössä tarvittavia suojaimia: kumikäsineet, kasvosuojain, päähine, kumisaappaat ja suojapuku. Varaa pesuaine valmiiksi. 3. Pese ruiskutuskalusto (ruisku ja traktori) ulkopuolelta esim. painepesurilla. Käytä pesuainetta, jos on tarpeen. 4. Irrota säiliön täyttöaukon suodin ja ruiskun imusuodin ja pese ne. Asenna ne paikalleen vasta ruiskun puhdistuksen jälkeen. Varo vahingoittamasta suodatinverkkoja. 5. Laita säiliöön 10% säiliötilavuudesta vettä, esim. 600 l säiliöön 60 l vettä ja tarvittaessa käytä pesuainetta, esim. pesusoodaa 1 kg/100 l vettä. Pesuaineen käyttö on suositeltavaa erityisesti silloin, kun siirrytään ruiskuttamaan edelliselle torjunta-aineelle arkaa kasvustoa esim. viljalta öljykasville. Laita ruisku kierrättämään pesunestettä ja puhdista säiliön sisäpinta (myös yläosastaan). Avaa puomin jakoventtiilit ja ruskuta pesuneste ulos. 6. Jos on tarpeen, irrota myös painesuodattimet ja suutinsihdit ja pese ne. Suutinsihtien irrotus ja puhdistus saattaa olla tarpeen erityisesti silloin, kun käytelään helposti sakkautuvia torjunta-aineita. 7. Laita säiliöön huuhteluvettä vähintään 20% säiliötilavuudesta ja ruiskuta se ulos suuttimilta. 8. Avaa säiliön tyhjennystulppa ja huuhtele säiliö. Anna pumpun käydä kuivana. 9. Huuhtelun jälkeen kiinnitä suodattimet paikalleen ja varastoi ruisku. Kokemuksiin perustuen joidenkin rikkakasviaineiden sisältämät liuotinaineet saattavat pitkäaikaisen varastoinnin aikana vahingoittaa ruiskua. Tämän vuoksi ruiskun säiliön kansi on hyvä jättää raolleen ja irrottaa suutinputkien tulpat. 20
21 Huom. A. Pesuaineet yleensä vaikuttavat tehokkaammin, jos annat niiden olla ruiskussa jonkin aikaa. Huom. B. BK-säätölaitteistolla varustetun ruiskun painesuodatin sijaitsee painemittarin alla sakkakupissa. Huuhtele suodatin avaamalla sakkakupin pohjassa oleva tyhjennystulppa. Huom. C. Jos ruiskusi on varustettu itsepuhdistuvalla suodattimella, voit huuhdella sen irrottamalla suodattimen pohjassa olevan paluuletkun (ota virtaussuutin talteen). Anna nestevirtauksen huuhtoa suodatinta. Helposti sakkautuvat aineet saattavat sakkautua suodatinverkon ulkopinnalle. Tässä tapauksessa avaa suodatinkansi, poista suodatinverkko ja puhdista se. Avaa myös suodattimelta säiliöön ylipaineventtiilille menevä letku ja puhdista se. Huom. D. Jos ruiskussasi on nestepinnan tason ilmoittava letku, puhdista se myös. Ruiskun puhdistus Nestemäisiä lannoitteita käytettäessä Ennen ruiskutusta Varmista, että ruisku on puhdas. Suojaa kaikki maalaamattomat metallipinnat suoja-aineella, esim. Tectyl 506. Suojaa myös sinkityt osat esim. letkuliittimet, jouset, pultit ja mutterit. Ruiskutuksen jälkeen Puhdista ruisku huolellisesti, myös metalliosat. Suojaa maalaamattomat metallipinnat puhdistuksen jälkeen. Voitele ja rasvaa ruisku. Voitele myös hy-sylintereiden kromatut pinnat. 21
22 Ruiskun puhdistus Ruiskutuksen këskeytyessä Sääolosuhteiden muutoksen tai muun syyn aiheuttaman ruiskutuksen keskeyttämisen jälkeen on hyvä huuhdella pumppu, säätölaitteisto ja suutinputkisto vedellä. Irrota imuletku säiliöstä, kaada vettä letkuun ja ruiskuta suuttimien kautta ulos. Huuhtelun jälkeen kiinnitä imuletku ruiskuun. Talvisäilytys Puhdista ruisku huolellisesti. Kaada säiliöön n. 3 l pakkasnestettä ja 10 l vettä. Kierrätä seos ruiskun kaikkiin letkuihin, pumppuun ja suuttimille saakka. Voitele ja rasvaa tarvittavat kohteet. HUOM Suuret nostolaiteruiskut ja hinattavat ruiskut tarvitsevat reilumman annoksen pakkasnesteen ja veden seosta. Seoksen vahvuuden on oltava n. 30%. Jätä säätölaitteiston venttiilit aukiasentoon, jolloin jouset eivät kuoleennu. Jos ruiskussasi on elektronisia laitteita, esim. TRONIC yms., irrota ne ja säilytä kuivassa paikassa. 22
23 Ruiskutuspäiväkirja Aika/Kasvi Päivä Alkoi klo Päättyi klo Kasvi Kasvuaste Pelto Tuuli Lämpötila Ilman kosteus Esim Ohra 3 B(16ha) 2 m/s 12 c 60-70% Torjunta-aineet 1. Torj.aine annostus 2. Torj.aine annostus 3. Torj.aine annostus Ruiskutusmäärä 1. aine/säiliö 2. aine/säiliö 3. aine/säiliö Traktori Rekisterinro Rengaskoko Raideleveys Ajonopeus Ajovaihde r/min Ruisku Suutinkoko Suutinteho l/min Ruiskutuspaine bar MCPA 2 l/ha Maneb 2 kg/ha 150 l/ha AB " 140mm 8 km/h 2. H
24 Ruiskutuksessa tarvittavia kaavoja Uuden ruiskutuspaineen laskenta uusi ruiskutusmäärä ( ) 2 tunnettu ruiskutusmäärä esim ( 150 l/ha) x tunnettu paine = uusi paine x 1,7 bar = 3,0 bar Uuden ruiskutusmäärän laskenta uusi paine tunnettu paine x tunnettu ruiskutusmäärä = uusi ruiskutusmäärä esim. 3,0 bar 1,7 bar x 150 l/ha = 200 l/ha Ruiskutusmäärä l/ha 600 x l/min työleveys (m) x km/h = l/ha Ajonopeus km/h 600 x l/min työleveys (m) x l/ha = km/h Suutinteho l/min työleveys (m) x l/ha x km/h 600 = l/min 24
