1 äyttöohje NILAN VGU250E Versio SW

2 äyttöohje NILAN VGU250E Sisällysluettelo 2 Johdanto 3 Järjestelmätyypit 4 Lämpöanturien yleiskuvaus 4 Anturien sijainti 5 Turvatermostaatti 5 Ohjauspaneeli 6 Valikkojen käyttö 6 äyttötila 6 Päävalikko ja asetusten muuttaminen 7 Valikkojen yleiskuvaus 7 Päävalikko 8 HLYTYSTEN TARASTELU 9 TIETOJEN TARASTELU 10 YTTJET 11 PIVMRN JA ELLONAJAN 12 VIIO-OHJELMA 13 ESUSLMMITYS 14 LMMINVESI 15 VAIHTO 16 SUODATIN 17 IELEN VALINTA 18 Viikko-ohjelmat 18 eskuslämmitys 18 äyttötapa 20 Huolto-ohjeet 20 Johdanto 20 Huoltovalikko VGU Hälytykset 21 Hälytysten yleiskuvaus 23 Muistiinpanoja Johdanto Tämän oppaan tarkoitus on antaa lyhyt ja selkeä kuvaus CTS 600 -ohjausyksikön valikoista ja niiden asetuksista. 2

3 Versio SW1.23 äyttöohje NILAN VGU250E äyttöohje NILAN VGU250E Järjestelmätyypit Ohjausyksikkö on suunniteltu käytettäväksi seuraavien järjestelmien kanssa. Alla on lueteltu eri mallien ominaisuudet. Nro Malli Lämmin ilma Lisälämmitin, sähkö Jälkilämmittimen Jäätymisenesto Jäähdytysmahdollisuus Savupelti ja termostaatti Ohituspelti Matalapainekatksisu orkeapainekatkaisu ompressori Sulatus äyttövesi 1 VGU 250 E Nilan pidättää oikeuden muuttaa näitä tietoja ilman ennakkoilmoitusta. 3

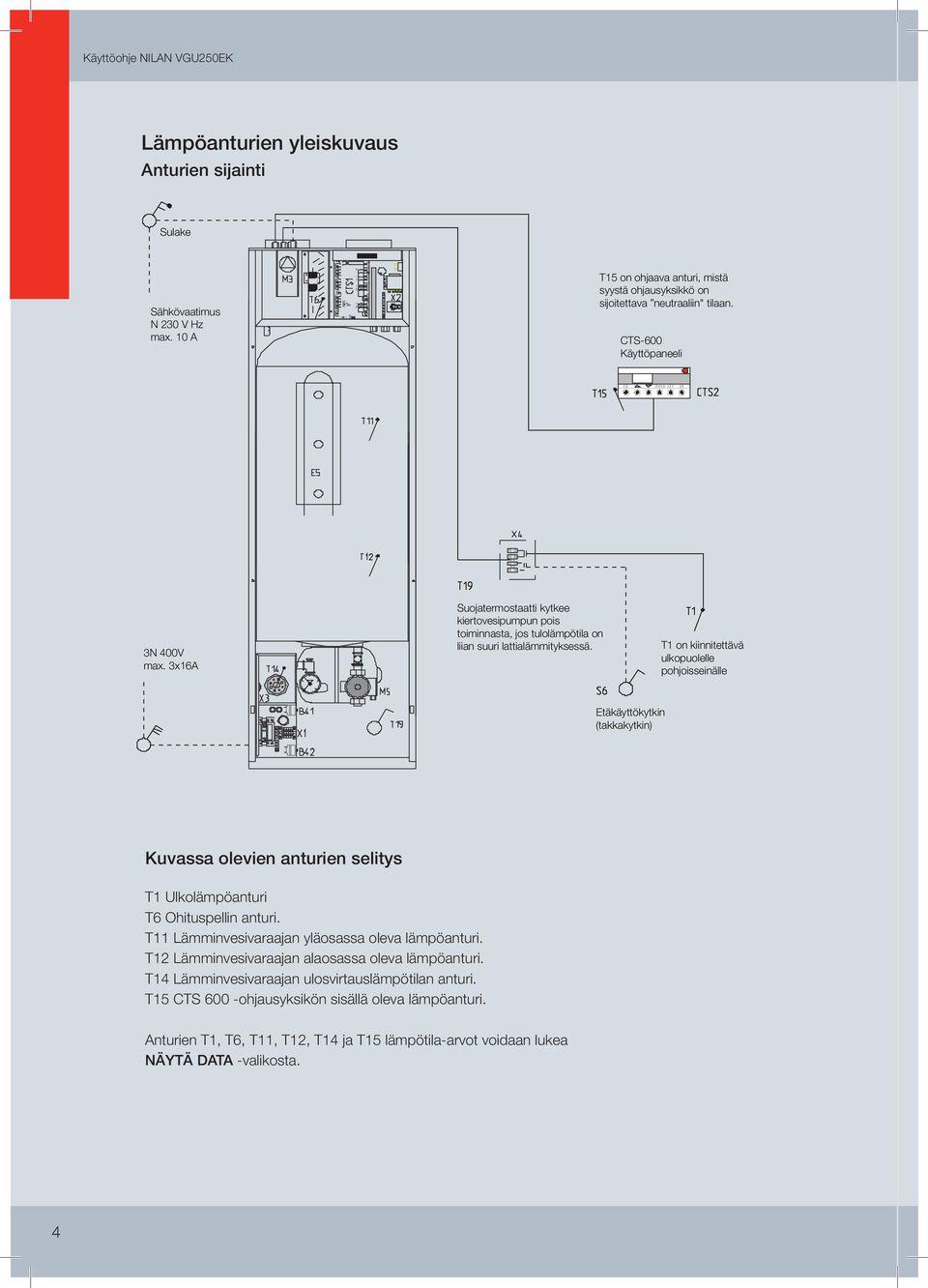

4 äyttöohje NILAN VGU250E Lämpöanturien yleiskuvaus Anturien sijainti Sulake Sähkövaatimus N 230 V Hz max. 10 A T15 on ohjaava anturi, mistä syystä ohjausyksikkö on sijoitettava neutraaliin" tilaan. CTS-600 äyttöpaneeli 3N 400V max. 3x16A Suojatermostaatti kytkee kiertovesipumpun pois toiminnasta, jos tulolämpötila on liian suuri lattialämmityksessä. T1 on kiinnitettävä ulkopuolelle pohjoisseinälle Etäkäyttökytkin (takkakytkin) uvassa olevien anturien selitys T1 Ulkolämpöanturi T6 Ohituspellin anturi. T11 Lämminvesivaraajan yläosassa oleva lämpöanturi. T12 Lämminvesivaraajan alaosassa oleva lämpöanturi. T14 Lämminvesivaraajan ulosvirtauslämpötilan anturi. T15 CTS 600 -ohjausyksikön sisällä oleva lämpöanturi. Anturien T1, T6, T11, T12, T14 ja T15 lämpötila-arvot voidaan lukea NYT DATA -valikosta. 4

5 Versio SW1.23 äyttöohje NILAN VGU250E Turvatermostaatti HUOM.: Mikäli lämminvesivaraaja kytketään lattialämmitysjärjestelmään, varaaja on lattialämmityksen ylikuumenemisriskin ehkäisemiseksi varustettava ULOISELLA turvatermostaatilla tai vastaavalla järjestelyllä. (ei sisälly Nilanin toimitukseen). Ohjauspaneeli CTS 600 -ohjausjärjestelmän toimintoja hallitaan valikkojen kautta seuraavilla painikkeilla: 1. ESC Valikkovalinnan peruutus, paluu päävalikkoon 2. (YLÖS) Valikon selaus ylöspäin, asetusarvojen muuttaminen. 3. (ALAS) Valikon selaus alaspäin, asetusarvojen muuttaminen. 4. ENTER Valikkokohdan tai asetusarvon hyväksyntä. 5. OFF Järjestelmän kytkeminen pois päältä. 6. ON Järjestelmän kytkeminen päälle. Ohjauspaneelin keltainen LED-merkkivalo kertoo järjestelmän tilan: ompressori toiminnassa (palaa yhtäjaksoisesti) Hälytystila (vilkkuu) Ohjauspaneelissa on kaksirivinen tekstinäyttö; kummallekin riville mahtuu 8 merkkiä. Ylärivillä näkyy asetuksen tai toiminnon kuvaus. Alarivillä näkyvät asetuksen tai toiminnon asetusarvot. Teksti pysyy näytöllä niin pitkään kuin järjestelmän virransyöttö on kytkettynä. Teksti ei poistu, vaikka järjestelmän virta kytketään pois päältä tai ohjausyksikkö on jonkin aikaa poissa käytöstä. Nilan pidättää oikeuden muuttaa näitä tietoja ilman ennakkoilmoitusta. 5

6 äyttöohje NILAN VGU250E Valikkojen käyttö Määrätyn asetuksen tai toiminnon muuttamiseksi on asianomainen valikko ensin haettava näytölle painamalla nuolipainiketta ylös tai alas. Avaa valikko painamalla painiketta ENTER. Voit muuttaa halutun parametrin asetusarvoa painamalla yhtäjaksoisesti painiketta ENTER, kunnes asetusarvo alkaa vilkkua. Muuta nyt asetusarvoa nuolipainikkeilla ja. Tallenna uusi asetus painamalla ENTER. Siirry ohjauspaneelin luo tai ota esiin valikkojen yleiskuvaus, kun luet alla olevia valikkokuvauksia. Jos mitään painiketta ei paineta 1 minuutin kuluessa, ohjausyksikkö palaa automaattisesti päävalikkoon. Jos ohjausyksikkö palaa päävalikkoon kesken asetusten muokkauksen, uudet tiedot tallentuvat muistiin, jos ne on hyväksytty painamalla ENTER Asetusten muokkausta voidaan aina jatkaa palaamalla takaisin edelliseen vaiheeseen. äyttötila Päävalikko ja asetusten muuttaminen Päävalikossa näkyy kolme pääasetusta. äyttötila määräytyy näiden asetusten perusteella, asetukset ovat käyttäjän muutettavissa. Päävalikko näkyy näytöllä noin 15 sekunnin ajan virrankytkennän jälkeen. Näytöllä näkyy kirjain W, kun käyttöveden lisälämmitysvastus on kytkettynä ja*, kun toiminnot ovat käyttäjäohjauksessa. OFF: Laite pois päältä (käyttäjävalinnat kumoavat) AUTO: Viikko-ohjelmien käyttö mahdollista äyttötila AUTO, LMM tai OFF Näkyy näytöllä, kun aktiivinen toiminto on käyttäjäohjauksessa LMPÖ: Virtauksen lämm. ensis. lämpöpumpulla. Toimintoa täydentää käyttöveden lämmitin Viikkoajastimen oletusasetus OHJELMA 1 Ilmanvaihdon asetus AUTO W * >2< 19 C Näytössä W, kun käyttöveden lämmitin on kytkettynä. Haluttu huonelämpötila. (5-30 ºC.) Haluttu huonelämpötila voidaan asettaa painamalla painiketta ENTER yhden kerran. Merkin C vieressä oleva numero alkaa vilkkua. Lämpötilaa voidaan nyt muuttaa nuolipainikkeilla ja. Tallenna asetus painamalla ENTER. äyttötilaa voidaan muuttaa painamalla ENTER kaksi kertaa. Nykyinen käyttötila alkaa vilkkua, ja sitä voidaan muuttaa nuolipainikkeilla. Tallenna asetus painamalla ENTER. Puhallinnopeutta (1, 2,3 tai 4) voidaan muuttaa painamalla ENTER kolme kertaa. Nykyinen puhallinnopeus alkaa vilkkua. Asetusta voidaan nyt muuttaa nuolipainikkeilla. Tallenna asetus painamalla ENTER. 6

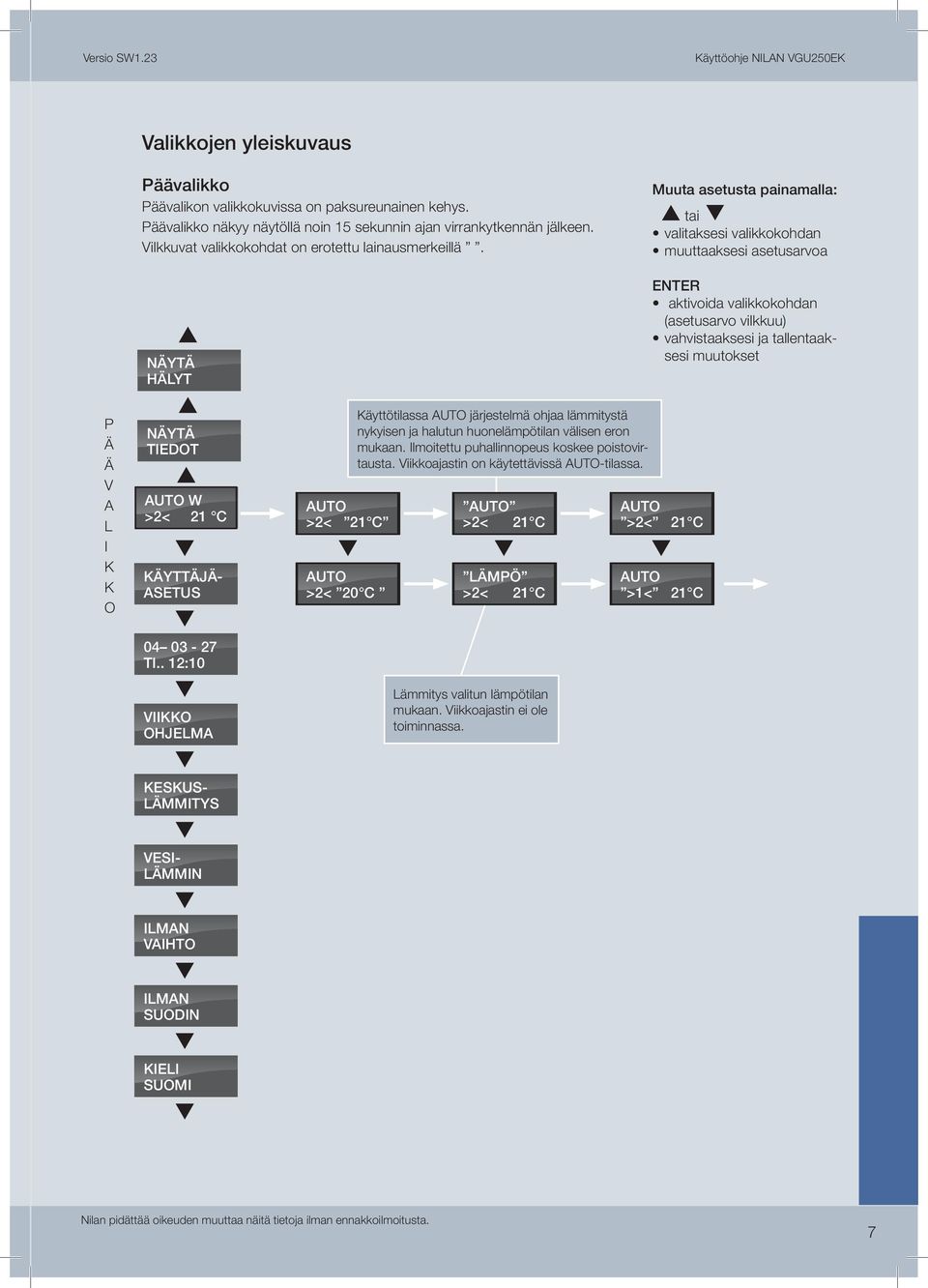

7 Versio SW1.23 äyttöohje NILAN VGU250E Valikkojen yleiskuvaus Päävalikko Päävalikon valikkokuvissa on paksureunainen kehys. Päävalikko näkyy näytöllä noin 15 sekunnin ajan virrankytkennän jälkeen. Vilkkuvat valikkokohdat on erotettu lainausmerkeillä. NYT HLYT Muuta asetusta painamalla: tai valitaksesi valikkokohdan muuttaaksesi asetusarvoa ENTER aktivoida valikkokohdan (asetusarvo vilkkuu) vahvistaaksesi ja tallentaaksesi muutokset P V A L I O NYT TIEDOT AUTO W >2< 21 C YTTJ- AUTO >2< 21 C AUTO >2< 20 C äyttötilassa AUTO järjestelmä ohjaa lämmitystä nykyisen ja halutun huonelämpötilan välisen eron mukaan. Ilmoitettu puhallinnopeus koskee poistovirtausta. Viikkoajastin on käytettävissä AUTO-tilassa. AUTO >2< 21 C LMPÖ >2< 21 C AUTO >2< 21 C AUTO >1< 21 C TI.. 12:10 VIIO OHJELMA Lämmitys valitun lämpötilan mukaan. Viikkoajastin ei ole toiminnassa. ESUS- LMMITYS VESI- LMMIN VAIHTO SUODIN IELI SUOMI Nilan pidättää oikeuden muuttaa näitä tietoja ilman ennakkoilmoitusta. 7

8 äyttöohje NILAN VGU250E HLYTYSTEN TARASTELU Jos järjestelmässä tapahtuu hälytys, CTS 600 -ohjausyksikön keltainen LED-merkkivalo alkaa vilkkua. Vilkkuvat valikkokohdat on erotettu lainausmerkeillä. Muuta asetusta painamalla: tai valitaksesi valikkokohdan muuttaaksesi asetusarvoa P V A L I O NYT HLYT NYT DATA AUTO W >2< 21 C YTT TI.. 12:34 VIIO OHJELMA ESUS LMM. LMMIN VESI VAIHTO SUODATIN IELI SUOMI HLYT. 6 SULATUS HLYT. 4 PRESSO HLYT. 13 LMPÖS. HLYLOI Hälytysloki: Tiedot pysyvät muistissa, jos virransyöttö katkeaa. Sisältää 16 uusinta hälytystä. H 1 on uusin. Hälytyslokiin tallentuvat hälytyshetkellä vallinneet tiedot TI.. 11:32 Hälytysluettelo: Pyyhkiytyy sähkökatkoksen yhteydessä. Sisältää 0-3 aktiivista hälytystä. Hälytykset voivat olla aktiivisa tai inaktiivisia. Ensimmäisinä näkyvät uusimmat ja kriittisimmät hälytykset. HLYT. 1: 6 SULATUS HLYT. 2: 4 PAINE H 3 H TL: STATUS HLY H POIS 100% T! T 2 ENTER aktivoida valikkokohdan (asetusarvo vilkkuu) vahvistaaksesi ja tallentaaksesi muutokset 20 ºC. 20 ºC. T 3 20 ºC. T 4 20 ºC T 5 20 ºC. T 6 20 ºC T 7 20 ºC. T 8 20 ºC T 9 20 ºC. T ºC T ºC. T ºC T!3 20 ºC. T ºC T ºC TL: IN IN OUT OUT OUT

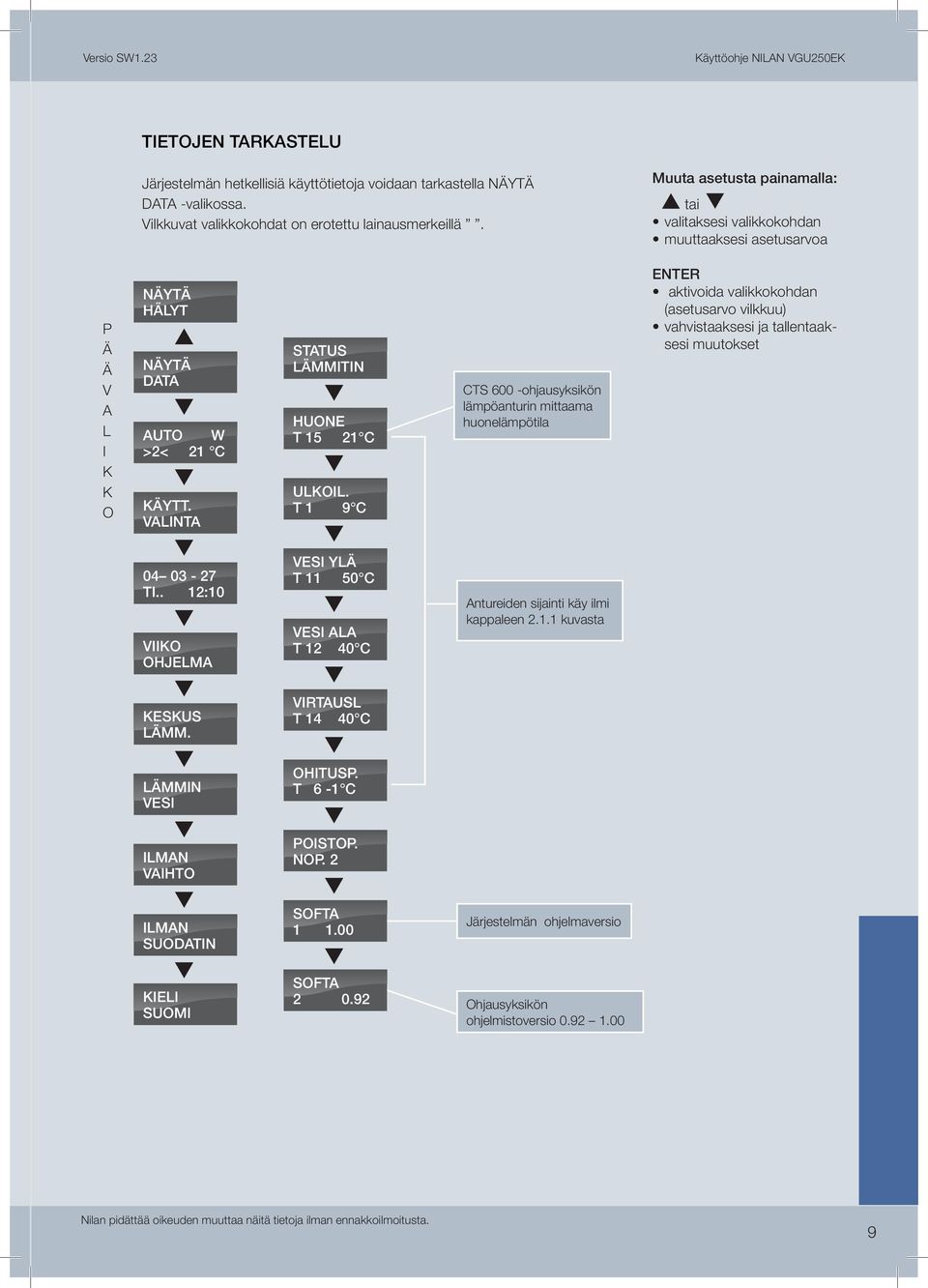

9 Versio SW1.23 äyttöohje NILAN VGU250E TIETOJEN TARASTELU Järjestelmän hetkellisiä käyttötietoja voidaan tarkastella NYT DATA -valikossa. Vilkkuvat valikkokohdat on erotettu lainausmerkeillä. Muuta asetusta painamalla: tai valitaksesi valikkokohdan muuttaaksesi asetusarvoa P V A L I O NYT HLYT NYT DATA AUTO W >2< 21 C YTT. VALINTA STATUS LMMITIN HUONE T C ULOIL. T 1 9 C CTS 600 -ohjausyksikön lämpöanturin mittaama huonelämpötila ENTER aktivoida valikkokohdan (asetusarvo vilkkuu) vahvistaaksesi ja tallentaaksesi muutokset TI.. 12:10 VIIO OHJELMA VESI YL T C VESI ALA T C Antureiden sijainti käy ilmi kappaleen kuvasta ESUS LMM. VIRTAUSL T C LMMIN VESI OHITUSP. T 6-1 C VAIHTO POISTOP. NOP. 2 SUODATIN SOFTA Järjestelmän ohjelmaversio IELI SUOMI SOFTA Ohjausyksikön ohjelmistoversio Nilan pidättää oikeuden muuttaa näitä tietoja ilman ennakkoilmoitusta. 9

10 äyttöohje NILAN VGU250E YTTJET P V A L I O Vilkkuvat valikkokohdat on erotettu lainausmerkeillä. NYT HLYT NYT DATA AUTO W >2< 21 C YTT. Aktivoitava käyttötapa, kun järjestelmää ohjataan ulkoisen kytkintoiminnon kautta. Toiminto ohjaa ohjelmaa, niin kauan kuin se on aktivoituna. Jos kytkin vapautetaan ja aktivoidaan jälleen, ajastus alkaa uudelleen Aseta aika ja nopeus. äyttötilassa JATA, myös huonelämpöasetukseksi voidaan valita 5-30 º C. POISTO Aika, jonka käyttötoiminto näkyy ajastimessa (min). Maks. 8 tuntia. Muuta asetusta painamalla: tai valitaksesi valikkokohdan muuttaaksesi asetusarvoa ENTER aktivoida valikkokohdan (asetusarvo vilkkuu) vahvistaaksesi ja tallentaaksesi muutokset POISTO JATA TI.. 12:10 AIA AIA OFF VIIO OHJELMA NOP. 4 NOP. 4 Toimintoasetus off ESUS LMM. LMMIN VESI VAIHTO SUODATIN IELI SUOMI Asetettu puhallinnopeus.un JATA-tilassa valintana on OFF, puhallin, huonelämpötilan säätö ja kompressori pysähtyvät. Lämminvesivaraajan sähkönsyöttö pysyy päällä. POISTO-tilassa asetus OFF kytkee puhaltimen ja huonelämpotilan säädön valmiustilaan. (min/max-asetukset voimassa). äyttöveden lämmitys keskeytyy ja kompressori kytkeytyy pois päältä. Lämminvesivaraajan lämmönsäätö pysyy aktiivisena. Aktiiviset POISTOP.-käyttäjätoiminnot poistuvat, jos puhallinnopeutta muutetaan päävalikosta. Aktiiviset JATA-käyttäjätoiminnot poistuvat, jos lämpötilaa ja puhallinnopeutta muutetaan päävalikosta. Jos käyttäjäasetus on aktiivinen, toimintoa ei voida poistaa tai kumota kytkintoiminnon kautta. HUOMIO: Jos asetusta tai puhallinnopeutta muutetaan päävalikosta, käyttäjätoiminto kumoutuu nykyiselle ajanjaksolle. Perusasetus muuttuu pysyvästi, mutta toimintovalikon asetukset eivät muutu. Jos paneelin OFF-painiketta painetaan, laite sammuu ja toiminto nollautuu. 10

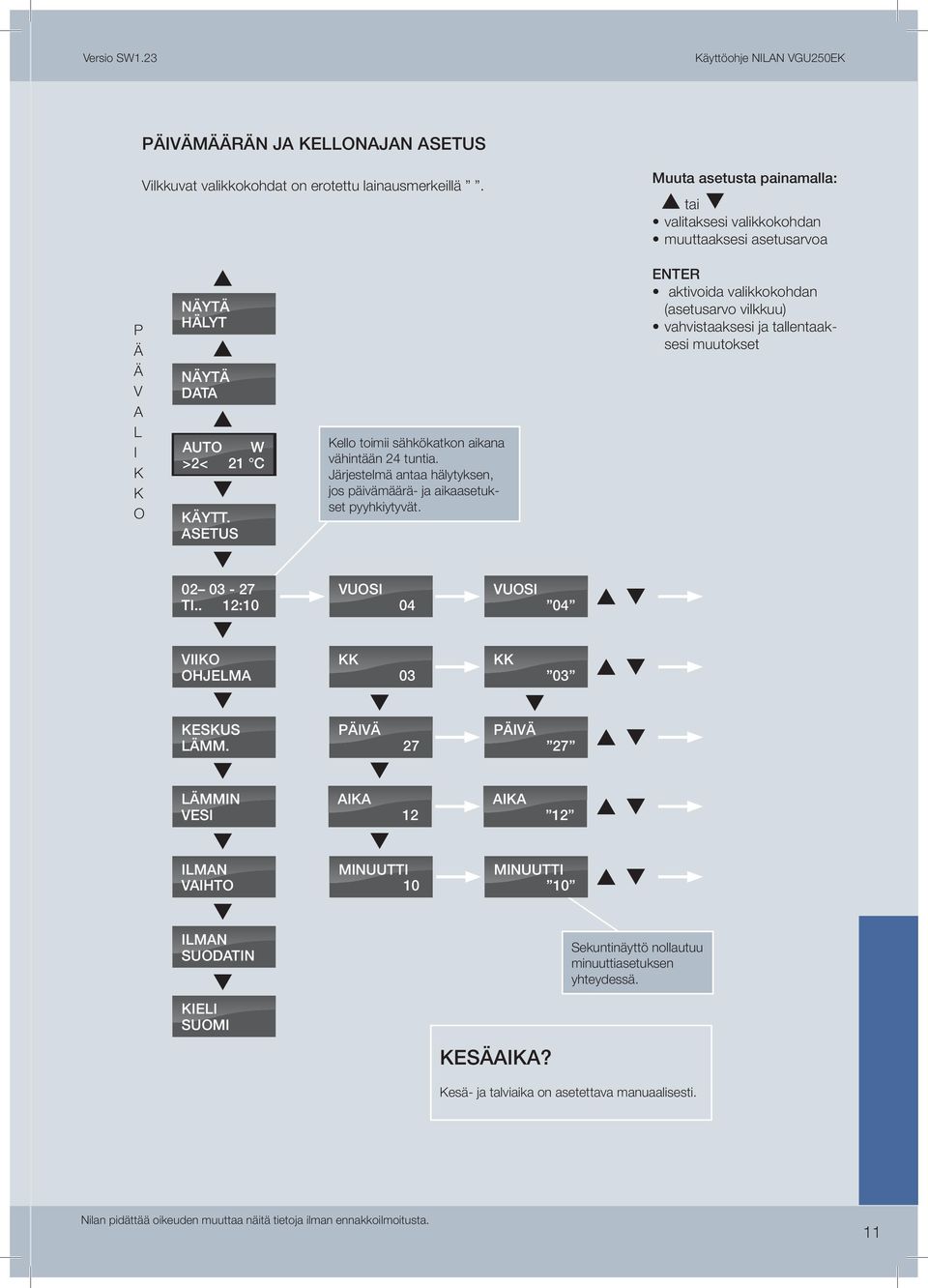

11 Versio SW1.23 äyttöohje NILAN VGU250E PIVMRN JA ELLONAJAN Vilkkuvat valikkokohdat on erotettu lainausmerkeillä. Muuta asetusta painamalla: tai valitaksesi valikkokohdan muuttaaksesi asetusarvoa P V A L I O NYT HLYT NYT DATA AUTO W >2< 21 C YTT. ello toimii sähkökatkon aikana vähintään 24 tuntia. Järjestelmä antaa hälytyksen, jos päivämäärä- ja aikaasetukset pyyhkiytyvät. ENTER aktivoida valikkokohdan (asetusarvo vilkkuu) vahvistaaksesi ja tallentaaksesi muutokset TI.. 12:10 VUOSI 04 VUOSI 04 VIIO OHJELMA ESUS LMM. PIV 27 PIV 27 LMMIN VESI AIA 12 AIA 12 VAIHTO MINUUTTI 10 MINUUTTI 10 SUODATIN IELI SUOMI ESAIA? Sekuntinäyttö nollautuu minuuttiasetuksen yhteydessä. esä- ja talviaika on asetettava manuaalisesti. Nilan pidättää oikeuden muuttaa näitä tietoja ilman ennakkoilmoitusta. 11

12 äyttöohje NILAN VGU250E VIIO-OHJELMA Vilkkuvat valikkokohdat on erotettu lainausmerkeillä. Muuta asetusta painamalla: tai valitaksesi valikkokohdan muuttaaksesi asetusarvoa P V A L I O NYT HLYT NYT DATA AUTO W >2< 21 C YTT TI.. 12:34 Tässä voidaan valita jokin kolmesta viikko-ohjelmasta. Tehdasasetuksia ei voi poistaa. äyttäjä voi muuttaa niitä, mutta alkuperäinen ohjelma on aina käytettävissä. Usein jokin perusohjelmista sopii, mahdollisesti pienin muutoksin, oman viikko ohjelman lähtökohdaksi. Viikkoajastimen oletusasetus OHJELMA 1. Lisätietoja vakio-ohjel-mista kappaleessa 6. OHJELMA OHJELMA 3 OHJELMA 2 OHJELMA 1 POISTA OHJELMA ENTER aktivoida valikkokohdan (asetusarvo vilkkuu) vahvistaaksesi ja tallentaaksesi muutokset Tässä pyyhkiytyvät kaikki viikkoohjelmat, jotka käyttäjä on ohjelmoinut. Järjestelmäohjaus jatkuu AUTOtilassa, mutta ilman aktiivista viikkoohjelmaa. VIIO OHJELMA ESUS LMM. LMMIN VESI MA >3< 21 º C MA >1< 17 º C MA 3-6 un asetukset vilkkuvat, niitä voi muuttaa painikkeella ENTER ja nuolipainikkeilla. Päiväohjelma alkaa aina maanataista. opiointitoiminnolla samat asetukset voidaan kopioida koko viikoksi. Jos tiettyä asetusta halutaan muuttaa, ko. kohta on ensin haettava näyttöön viikko-ohjelmaa selaamalla. Paina EN- TER, kunnes asetusarvo alkaa vilkkua. Muuta asetusta nuolipainikkeilla ja paina lopuksi ENTER. Jos samaan ajankohtaan on ohjelmoitu useita toimintoja, Viimeisin (alin) aktivoituu. Toiminnot voidaan syöttää missä tahansa järjestyksessä. Joukossa voi olla myös käyttämättömiä toimintoja. VAIHTO MA OPI TI MA OPI TI TI OPI ON TI OPI ON SUODATIN IELI SUOMI TI >3< 21 º C TI 2-6 un ohjelma on asetettu kuudelle mahdolliselle maanataille, voidaan asetukset siirtää kopiointitoiminnon avulla tiistaille. Asetukset voidaan kopioida myös muille vastaavia asetuksia tarvitseville päiville, mikä helpottaa ohjelmointia. 12

13 Versio SW1.23 äyttöohje NILAN VGU250E P V A L I O ESUSLMMITYS Vilkkuvat valikkokohdat on erotettu lainausmerkeillä. NYT HLYT NYT DATA AUTO W >2< 21 C YTT TI.. 12:10 VIIO OHJELMA TARPEEN MUAAN - käyttötilassa toimii vedenlämmitin huonelämpöasetusten mukaan. Virtauslämpötila säätyy automaattisesti käyräasetusten mukaan. Jäähdytyksellä on mahdollisesti oma asetus. Mitä matalampi on ulkolämpötila, sitä korkeampi on virtauslämpötila, ja päinvastoin. äyrä nro 1 soveltuu taloihin, joiden lämpöhukka on pieni, käyrä nro 10 soveltuu taloihin, joiden lämpöhukka on suuri. äyrä nro 5 soveltuu useimpiin tapauksiin. Minimivirtauslämpötila-asetus kumoaa käyräohjaustoiminnon mahdollisesti laskemat alemmat arvot. Maksimivirtauslämpötila-asetus kumoaa käyräohjaustoiminnon mahdollisesti laskemat suuremmat arvot. Muuta asetusta painamalla: tai valitaksesi valikkokohdan muuttaaksesi asetusarvoa ENTER aktivoida valikkokohdan (asetusarvo vilkkuu) vahvistaaksesi ja tallentaaksesi muutokset eskuslämmitys on, T º C -virtaus, ohjaus käyräasetuksen mukaan, mahdollinen muutosasetus. Lämpöpumppu on, käyttöveden lämmitin on, ilman energian talteenotto off, poistopuhallus off. ierrätyspumppu on/off, riippuu PUMPPU TALVI -tilassa valitusta asetuksesta tai jatkuvasti on tilassa PUMPPU JATUVA ESUS LMM. YTTTAPA TARP.MU. DRIFTART BEHOV LMMIN VESI VIRTAUS MIN 25 ºC VIRTAUS MIN 25 ºC DRIFTART VARME VAIHTO VIRTAUS MAX 37 ºC VIRTAUS MAX 37 ºC DRIFTART OFF SUODATIN IELI SUOMI YR 5 SIIRTYM Y 0 ºC SIIRTYM T15 0 ºC YR 5 SIIRTYM Y 0 ºC SIIRTYM T15 0 ºC eskuslämmitys off Lämpöpumppu on, lämmönsyöttö käyttöveden lämmitimelle, poistopuhallus off. ierrätyspumppu off, mutta herätysohjaus on aktiivinen. Pumpun herätys toimii, kun pumppu on ollut viikon käyttämättömänä. Voimassa myös, kun käyttäjä on kytkenyt keskuslämmityksen OFF-tilaan. VIIVE 0 MIN VIIVE 0 MIN PUMPPU JATUVA Jatkuva PUMPPU TALVI PUMPPU TALVI Tarpeen mukaan Nilan pidättää oikeuden muuttaa näitä tietoja ilman ennakkoilmoitusta. 13

14 äyttöohje NILAN VGU250E LMMINVESI Vilkkuvat valikkokohdat on erotettu lainausmerkeillä. Muuta asetusta painamalla: tai valitaksesi valikkokohdan muuttaaksesi asetusarvoa P V A L I O NYT HLYT NYT DATA AUTO W >2< 21 C YTT. ENTER aktivoida valikkokohdan (asetusarvo vilkkuu) vahvistaaksesi ja tallentaaksesi muutokset TI.. 12:10 VIIO OHJELMA Lisäsähkölämmityksen (T11) lämpötila on määritettävä 5 10 C matalammaksi kuin kompressorin ensisijainen lämmityslämpötila (T12). T11:n asetusväli: OFF - 85 ºC. ESUS LMM. LMMIN VESI SHÖVAS T ºC SHÖVAS T ºC VAIHTO OMP T C OMP T C SUODATIN IELI SUOMI ompressori kytkeytyy turvallisuussyistä pois päältä 60 ºC lämpötilassa veden ylikuumenemisen estämiseksi. äyttövesi lämmitetään ensisijaisesti lämpöpumpulla, joka siirtää energiaa veteen vesisäiliössä olevan lauhduttimen kautta. Lisäsähkölämmitys voidaan kytkeä päälle lämmitysajan lyhentämiseksi, jos kuumaa vettä tarvitaan paljon tai jos järjestelmä on kytketty jatkuvaan ilmanvaihtoon. T12:n sallittu asetusväli on OFF(--) 60 C. Suosittelemme T12:n asetusarvoksi C. Suosittelemme T12:n asetusarvoksi C 14

15 Versio SW1.23 äyttöohje NILAN VGU250E VAIHTO Vilkkuvat valikkokohdat on erotettu lainausmerkeillä. Muuta asetusta painamalla: tai valitaksesi valikkokohdan muuttaaksesi asetusarvoa P V A L I O NYT HLYT NYT DATA AUTO W >2< 21 C YTT. ENTER aktivoida valikkokohdan (asetusarvo vilkkuu) vahvistaaksesi ja tallentaaksesi muutokset TI.. 12:10 VIIO OHJELMA Puhallin käynnistyy ja pysähtyy samanaikaisesti kompressorin kanssa. ESUS LMM. LMMIN VESI I.VAIHTO. OMFORT VAIHTO I.VAIHTO. TALVI I.VAIHTO TALVI SUODATIN IELI SUOMI Jatkuva käyttö valitulla puhallinnopeudella. Nilan pidättää oikeuden muuttaa näitä tietoja ilman ennakkoilmoitusta. 15

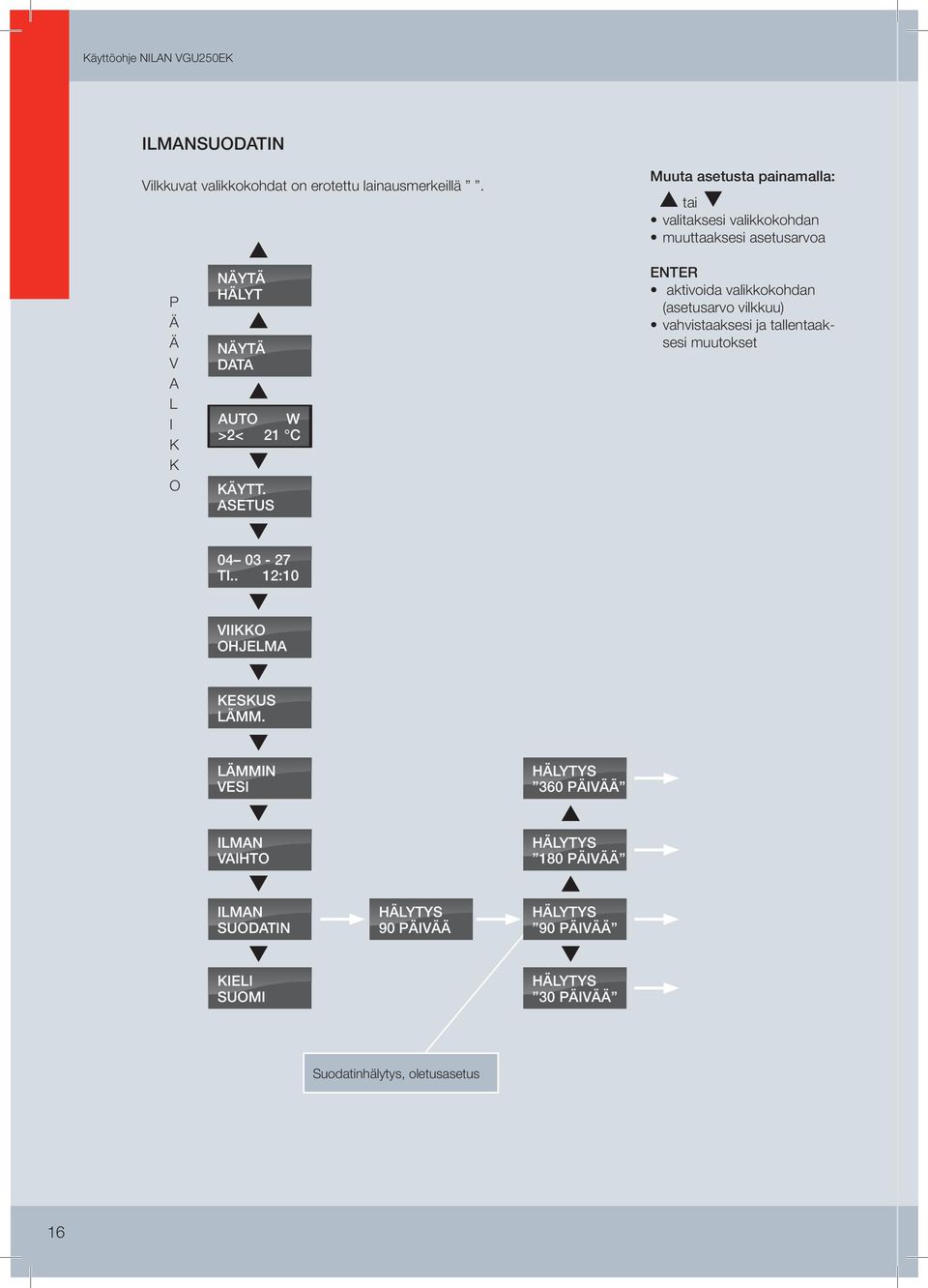

16 äyttöohje NILAN VGU250E SUODATIN Vilkkuvat valikkokohdat on erotettu lainausmerkeillä. Muuta asetusta painamalla: tai valitaksesi valikkokohdan muuttaaksesi asetusarvoa P V A L I O NYT HLYT NYT DATA AUTO W >2< 21 C YTT. ENTER aktivoida valikkokohdan (asetusarvo vilkkuu) vahvistaaksesi ja tallentaaksesi muutokset TI.. 12:10 VIIO OHJELMA ESUS LMM. LMMIN VESI HLYTYS 360 PIV VAIHTO HLYTYS 180 PIV SUODATIN HLYTYS 90 PIV HLYTYS 90 PIV IELI SUOMI HLYTYS 30 PIV Suodatinhälytys, oletusasetus 16

17 Versio SW1.23 äyttöohje NILAN VGU250E IELEN VALINTA Vilkkuvat valikkokohdat on erotettu lainausmerkeillä. Muuta asetusta painamalla: tai valitaksesi valikkokohdan muuttaaksesi asetusarvoa P V A L I O NYT HLYT NYT DATA AUTO W >2< 21 C YTT. SPROG SUOMI SPROG NORWEG ENTER aktivoida valikkokohdan (asetusarvo vilkkuu) vahvistaaksesi ja tallentaaksesi muutokset TI.. 12:10 SPROG DANISH VIIO OHJELMA SPROG SWEDISH ESUS LMM. SPROG FRENCH LMMIN VESI SPROG GERMAN VAIHTO SPROG ENGLISH SUODATIN IELI SUOMI Nilan pidättää oikeuden muuttaa näitä tietoja ilman ennakkoilmoitusta. 17

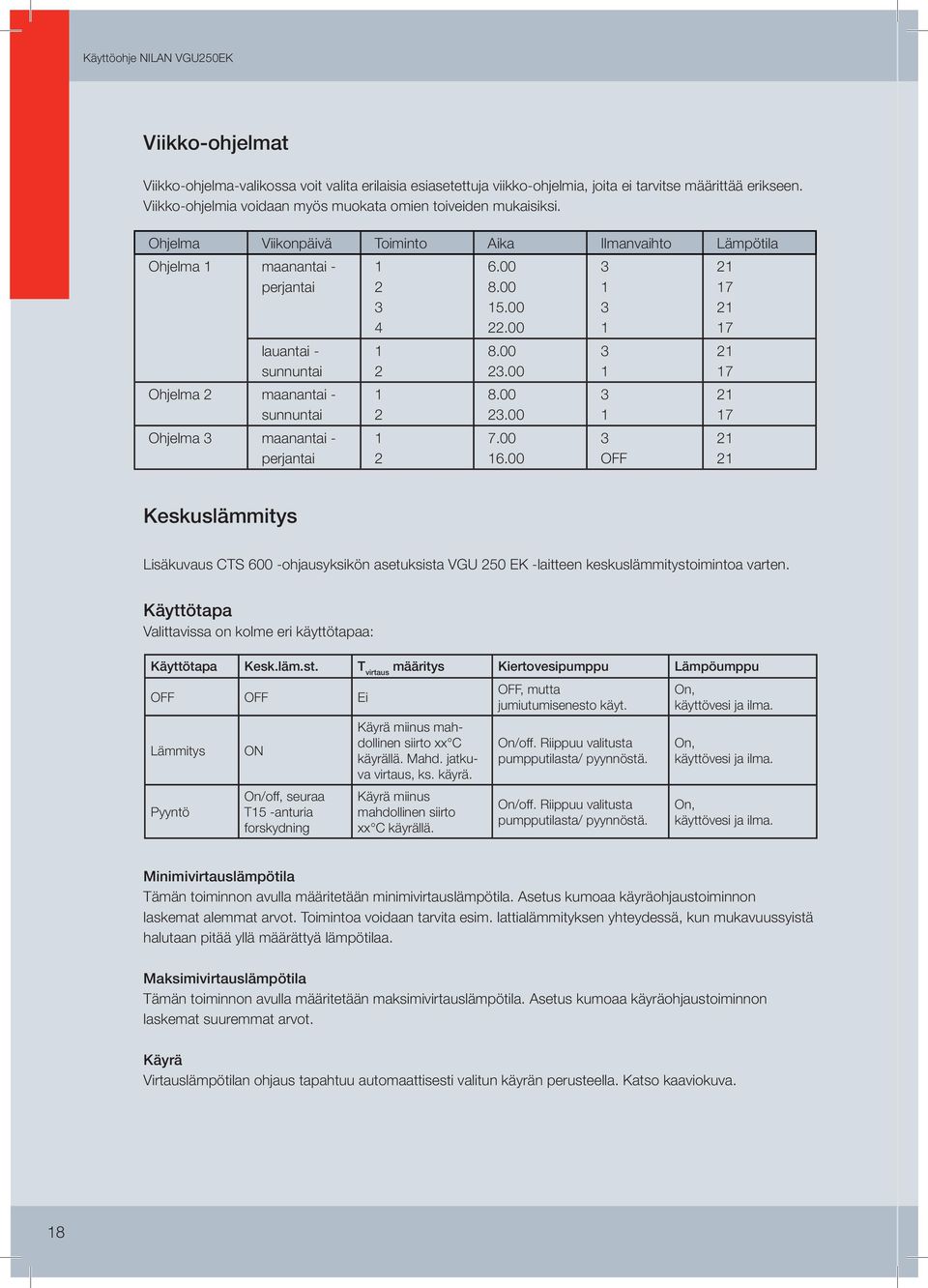

18 äyttöohje NILAN VGU250E Viikko-ohjelmat Viikko-ohjelma-valikossa voit valita erilaisia esiasetettuja viikko-ohjelmia, joita ei tarvitse määrittää erikseen. Viikko-ohjelmia voidaan myös muokata omien toiveiden mukaisiksi. Ohjelma Viikonpäivä Toiminto Aika Ilmanvaihto Lämpötila Ohjelma 1 maanantai - perjantai lauantai - sunnuntai Ohjelma 2 maanantai - sunnuntai Ohjelma 3 maanantai - perjantai OFF eskuslämmitys Lisäkuvaus CTS 600 -ohjausyksikön asetuksista VGU 250 E -laitteen keskuslämmitystoimintoa varten. äyttötapa Valittavissa on kolme eri käyttötapaa: äyttötapa esk.läm.st. T virtaus määritys iertovesipumppu Lämpöumppu OFF OFF Ei Lämmitys Pyyntö ON On/off, seuraa T15 -anturia forskydning äyrä miinus mahdollinen siirto xx C käyrällä. Mahd. jatkuva virtaus, ks. käyrä. äyrä miinus mahdollinen siirto xx C käyrällä. OFF, mutta jumiutumisenesto käyt. On/off. Riippuu valitusta pumpputilasta/ pyynnöstä. On/off. Riippuu valitusta pumpputilasta/ pyynnöstä. On, käyttövesi ja ilma. On, käyttövesi ja ilma. On, käyttövesi ja ilma. Minimivirtauslämpötila Tämän toiminnon avulla määritetään minimivirtauslämpötila. Asetus kumoaa käyräohjaustoiminnon laskemat alemmat arvot. Toimintoa voidaan tarvita esim. lattialämmityksen yhteydessä, kun mukavuussyistä halutaan pitää yllä määrättyä lämpötilaa. Maksimivirtauslämpötila Tämän toiminnon avulla määritetään maksimivirtauslämpötila. Asetus kumoaa käyräohjaustoiminnon laskemat suuremmat arvot. äyrä Virtauslämpötilan ohjaus tapahtuu automaattisesti valitun käyrän perusteella. atso kaaviokuva. 18

19 Versio SW1.23 äyttöohje NILAN VGU250E äyräohjaus 100 eskuslämmityksen lämpötila Max lämpötila Min lämpötila Siirtymä Ulkolämpötila Virtauslämpötila määräytyy ulkolämpötilan funktiona: mitä matalampi ulkolämpötila, sitä korkeampi virtauslämpötila. äyrä nro 1 soveltuu taloihin, joiden lämpöhukka on pieni, ja käyrä nro 10 soveltuu taloihin, joiden lämpöhukka on suuri. äyrä nro 5 soveltuu useimpiin tapauksiin. äyräohjaustoiminto on käytössä vain ennalta määritettyjen minimi- ja maksimivirtauslämpötilojen välillä. Jos virtauslämpötilan halutaan pysyvän vakiona, on min/max-lämpötilojen eroksi asetettava 1 C. Esim. minimivirtauslämpötila = 49 C ja maksimivirtauslämpötila = 50 C. Siirtymä käy Tämän toiminnon avulla käyriä voidaan siirtää (1 C askelin) 10 C ylöspäin ja 5 C alaspäin. Siirtymä T15 äytetään tarvittaessa. Tässä valikossa syötetty arvo määrittää poikkeaman, joka haluttuun huoneenlämpötilaan nähden vallitsee, ennen kuin keskuslämmitys käynnistyy. Poikkeamaksi voidaan valita 1 5 C, jolloin ilma-ilma-lämpöpumpulla on prioriteettiasema sähkötoimiseen keskuslämmityskattilaan nähden. Viive äytetään tarvittaessa. Tässä valikossa syötetty arvo määrittää, kuinka kauan poikkeama halutusta huonelämpötilasta saa kestää, ennen kuin keskuslämmitys käynnistyy. Pumppu Tällä toiminnolla valitaan keskuslämmitysjärjestelmän kiertovesipumpun kahdesta asetusvaihtoehdosta jompikumpi. Talvi = Toiminta tarvittaessa. Jatkuva = Jatkuva toiminta. Nilan pidättää oikeuden muuttaa näitä tietoja ilman ennakkoilmoitusta. 19

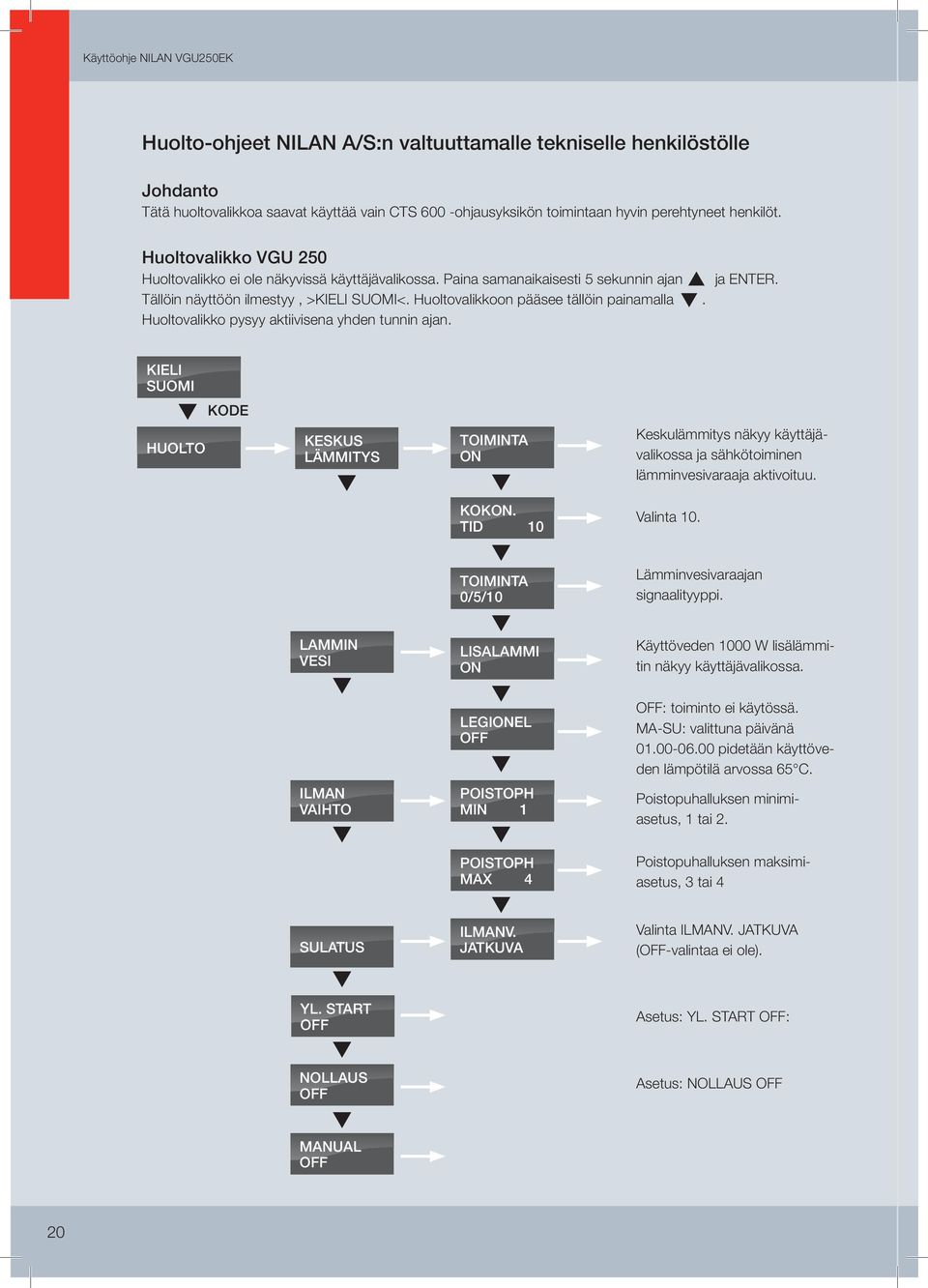

20 äyttöohje NILAN VGU250E Huolto-ohjeet NILAN A/S:n valtuuttamalle tekniselle henkilöstölle Johdanto Tätä huoltovalikkoa saavat käyttää vain CTS 600 -ohjausyksikön toimintaan hyvin perehtyneet henkilöt. Huoltovalikko VGU 250 Huoltovalikko ei ole näkyvissä käyttäjävalikossa. Paina samanaikaisesti 5 sekunnin ajan Tällöin näyttöön ilmestyy, >IELI SUOMI<. Huoltovalikkoon pääsee tällöin painamalla. Huoltovalikko pysyy aktiivisena yhden tunnin ajan. ja ENTER. IELI SUOMI ODE HUOLTO ESUS LMMITYS TOIMINTA ON eskulämmitys näkyy käyttäjävalikossa ja sähkötoiminen lämminvesivaraaja aktivoituu. OON. TID 10 Valinta 10. TOIMINTA 0/5/10 Lämminvesivaraajan signaalityyppi. LAMMIN VESI LISALAMMI ON äyttöveden 1000 W lisälämmitin näkyy käyttäjävalikossa. LEGIONEL OFF OFF: toiminto ei käytössä. MA-SU: valittuna päivänä pidetään käyttöveden lämpötilä arvossa 65 C. VAIHTO POISTOPH MIN 1 Poistopuhalluksen minimiasetus, 1 tai 2. POISTOPH MAX 4 Poistopuhalluksen maksimiasetus, 3 tai 4 SULATUS V. JATUVA Valinta V. JATUVA (OFF-valintaa ei ole). YL. START OFF Asetus: YL. START OFF: NOLLAUS OFF Asetus: NOLLAUS OFF MANUAL OFF 20

21 Versio SW1.23 äyttöohje NILAN VGU250E Hälytykset Laite antaa hälytyksen, jos järjestelmässä ilmenee toimintahäiriö tai jos sillä on käyttäjälle tärkeä ilmoitus. Hälytykset luokitellaan seuraavasti: I Ilmoitus Ei vaikutusta järjestelmän normaaliin toimintaan. Hälytys poistuu, kun käyttäjä on kuitannut ilmoituksen. V Varoitus Tilanne muuttuu kriittiseksi, jos ongelmaa ei korjata lähiaikoina. riittinen Toiminta on osittain tai täysin keskeytynyt, kunnes hälytyksen syy on poistettu Hälytysten yleiskuvaus Hälytyskoodi Luokka Näyttöteksti uvaus/syy orjaava toimenpide Ei hälytystä. 01 HARDWARE Vika ohjauslaitteistossa. Nollaa hälytys. Jos vika ei poistu, ota yhteys huoltoon. 02 TIMEOUT PAINE Varoitus (V) on muuttunut kriittiseksi hälytykseksi. Jäähdytyspiirin korkea- tai matalapainekatkaisu on lauennut. Mahdollinen syy: orkeapaine: - Ylikuumeneminen - Suodattimen tukkeutu minen - Viallinen puhallin Matalapaine: - Puutteellinen täytös - Suodattimen tukkeutu minen - Viallinen puhallin - Hyvin kylmät olosuhteet. irjaa ylös hälytyksen syy ja nollaa häly. Jos vika ei poistu, ota yhteys huoltoon. Tarkista mahdollinen syy ja nollaa hälytys. Jos hälytys ei nollaudu tai se ilmenee usein, ota yhteys huoltoon. 06 SULATUS 07 Järjestelmän sulatus päällä. Sulatus on riittämätön ja järjestelmä kytkeytyy pois toiminnasta. Voi ilmetä, jos laitetta käytetään erittäin kylmissä oloissa. Nollaa hälytys. Jos vika ei poistu, ota yhteys huoltoon. irjaa ylös nykyiset käyttölämpötilat NYT DATA - valikosta huoltoliikettä varten. Nilan pidättää oikeuden muuttaa näitä tietoja ilman ennakkoilmoitusta. 21

22 äyttöohje NILAN VGU250E Luokka Hälytyskoodi 08 Näyttöteksti 09 I YLIUUM Voi johtua suurista ja nopeista kuormituksenvaihteluista tai ilman pääsystä keskuslämmitysjärjestelmään. Tarkasta keskuslämmitysjärjestelmä ja kiertovesipumppu. Ilmaa keskuslämmitysjärjestelmä. LMPÖ- SUO 16 I SOFTA 17 I OH-VAHTI 18 I SETUP 19 I SUODATIN uvaus/syy Virtauslämpötila on 10 yli ESUSLMMITYS-valikon VIRTAUS MAX -määritettyä asetusta korkeampi. un lämpötila laskee, keskuslämmityksen toiminta jatkuu normaalisti. äyttöveden lämpösuoja lauennut. Toimii VGU:ssa myös kompressorin ylikuumenemissuojana Vika ohjausyksikön ohjelmistossa. Vika ohjausyksikön ohjelmistossa. Osa järjestelmän asetuksista pyyhkiytynyt. Tämä voi johtua pitkäkestoisesta sähkökatkoksesta tai salamaniskusta. Järjestelmän toiminta jatkuu vakioasetuksilla Järjestelmään on määritetty säännöllinen suodattimen tarkastusta/vaihtoa koskeva hälytys (30, 90, 180 tai 360 vuorokautta). Oletusasetus on 90 vrk. orjaava toimenpide Ota yhteys huoltoon. Ota yhteys huoltoon. Ota yhteys huoltoon. Nollaa hälytys. Ohjelmoi viikkoajastin tarvittaessa. Jos järjestelmä ei toimi asianmukaisesti tai jos toiminta on muuttunut, ota yhteys huoltoon. Aliohjelma on saattanut pyyhkiytyä. Puhdista/vaihda suodatin. Nollaa hälytys. 20 I LEGIONEL 21 I SET AIA 22 Legionellabakteerin torjuntalämpötilaa ei ole saavutettu annetussa ajassa. Esiintyy pitkäkestoisen sähkökatkon yhteydessä. Ota yhteys huoltoon. Tarkista viikkoajastimen asetukset ja nollaa tarvittaessa. Nollaa hälytys. 23 I L VESI äyttöveden lämmitys ei toimi. Ota yhteys huoltoon. 24 I L LMPÖ eskuslämmitys ei toimi. Ota yhteys huoltoon

23 Versio SW1.23 äyttöohje NILAN VGU250E Muistiinpanoja Nilan pidättää oikeuden muuttaa näitä tietoja ilman ennakkoilmoitusta. 23

24 äyttöohje NILAN VGU250E Maahantuonti: Nilan Suomi Oy Ruissalontie 11, Turku GSM-keskus
