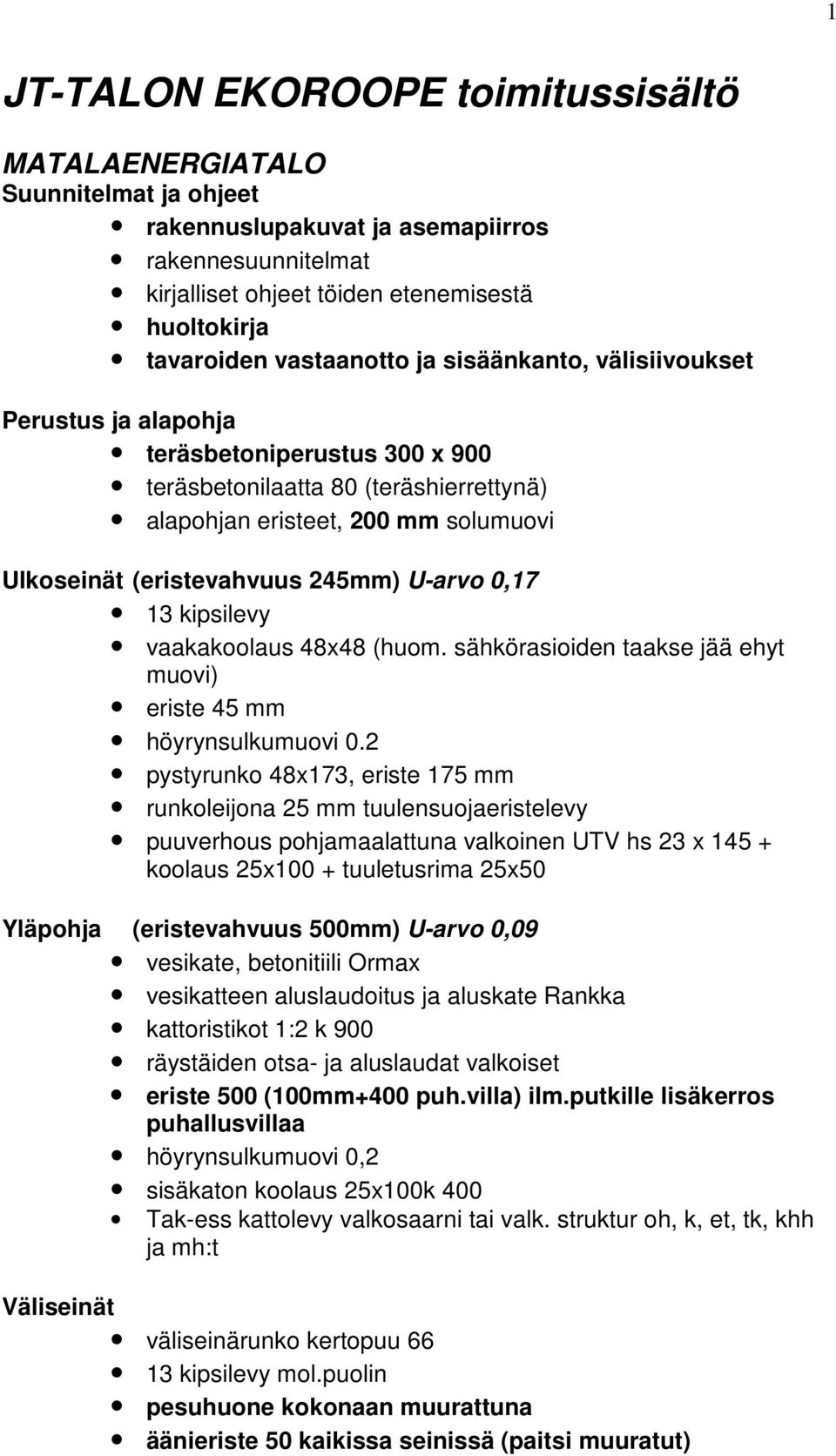

1 1 JT-TALON EKOROOPE toimitussisältö MATALAENERGIATALO Suunnitelmat ja ohjeet rakennuslupakuvat ja asemapiirros rakennesuunnitelmat kirjalliset ohjeet töiden etenemisestä huoltokirja tavaroiden vastaanotto ja sisäänkanto, välisiivoukset Perustus ja alapohja teräsbetoniperustus 300 x 900 teräsbetonilaatta 80 (teräshierrettynä) alapohjan eristeet, 200 mm solumuovi Ulkoseinät (eristevahvuus 245mm) U-arvo 0,17 13 kipsilevy vaakakoolaus 48x48 (huom. sähkörasioiden taakse jää ehyt muovi) eriste 45 mm höyrynsulkumuovi 0.2 pystyrunko 48x173, eriste 175 mm runkoleijona 25 mm tuulensuojaeristelevy puuverhous pohjamaalattuna valkoinen UTV hs 23 x koolaus 25x100 + tuuletusrima 25x50 Yläpohja (eristevahvuus 500mm) U-arvo 0,09 vesikate, betonitiili Ormax vesikatteen aluslaudoitus ja aluskate Rankka kattoristikot 1:2 k 900 räystäiden otsa- ja aluslaudat valkoiset eriste 500 (100mm+400 puh.villa) ilm.putkille lisäkerros puhallusvillaa höyrynsulkumuovi 0,2 sisäkaton koolaus 25x100k 400 Tak-ess kattolevy valkosaarni tai valk. struktur oh, k, et, tk, khh ja mh:t Väliseinät väliseinärunko kertopuu kipsilevy mol.puolin pesuhuone kokonaan muurattuna äänieriste 50 kaikissa seinissä (paitsi muuratut)

245mm) U-arvo 0,17 13 kipsilevy vaakakoolaus 48x48 (huom. sähkörasioiden taakse jää ehyt muovi) eriste 45 mm höyrynsulkumuovi 0.

2 2 Ikkunat ja ovet Pihla ikkunat Alu selektiivi Argon U-arvo 1.1, Pihla terassinovi pääovi Pihla 166 tai 169 valkoinen U-arvo alle 1 khh:n ovi Pihla 166 tai 169 valkoinen U-arvo alle 1 pesuhuoneen paneeliovi saunan ovi kokolasinen sileät valkoiset väliovet tuulikaapin ovi lasiaukollinen pintahelat ja sarjoitetut Abloy Exec-lukot ulko-oviin Täydentävät rakenteet alajuoksun kosteuseristys, sokkelitiiviste JP 6/ 175 mm palkit ja pilarit (Liimapuu/kertopuu) terassit painekyllästetystä katosten aluslaudoitus valk. pohjamaalattu saunaosaston kuusipaneelit STP15x95, lauteet, porras vesikourut ja syöksyt valkoiset, seinätikas sinkitty kattoturvallisuustuotteet (lapetikas, lumiesteet, hätäpoistumistikkaat) sinkityt ikkunapellit valkoiset vesikaton läpiviennit naulat ja ruuvit tulisijavaraus LVIS-työt sähkö- ja LVI-suunnitelmat, kvv-työnjohto normaalit määräysten mukaiset LVIS-työt sähkötyöt päätaululle tuodusta liittymisjohdosta alkaen liitteenä olevan erillisen suunnitelman mukaan vesijohtotyöt vesimittarilta lähtien viemäröinti sokkelin sisäpuolelta lähtien ilmanvaihto lämmöntalteenotolla vesikalusteet ja lvi-työt liitteenä olevan erill. erittelyn mukaan kojeiden ja laitteiden käytönopastus Kodinkoneet Rosenlew astianpesukone (RW3536) erillisuuni (RA3210W) keraaminen liesitaso (RKT2001) liesituuletin (EFP6400G) jääkaappi-pakastin (RJP3540)

tuulikaapin ovi lasiaukollinen pintahelat ja sarjoitetut Abloy Exec-lukot ulko-oviin Täydentävät rakenteet alajuoksun kosteuseristys, sokkelitiiviste JP 6/ 175 mm palkit ja pilarit

3 3 Kalusteet Topi-kalusteet Keittiö HR 5 Muut (et, WC, Khh ja Mh:t ) Hr 4 Laminaattitasot taivereunalla Kosteat tilat (s, ph, khh) vesieristys Ardex- tuotteilla Lattiat : laatta 10 x10 22 Eur/m2, khh:ssa seinälle nosto 10 cm Seinät: saunassa seinälle nosto n.20 cm pesuhuoneen seinät kokonaan laatat 17 Eur/m2 Lattiat: oleskelutiloissa läpi asti laminaatti 15 Eur/m2 Kosteissa tiloissa laatta 22 Eur/m2 Seinät: oleskelutiloissa tapetti 17 Eur/rulla Kosteissa tiloissa laatta 17 Eur/m2 WC:ssä puoleen väliin laatta yläosa lasikuitutapetilla Khh: ja tk:n seinät lasikuitutapetilla Listoitus :lattialistat MDF-listat Katto- ja pielilistat valkoiset Tapetti- ja laattavalinnat sekä sisustussuunnittelupalvelua joko Äimäraution k-raudasta tai Oulun Sisustajilta Tilaajan hankittavaksi jäävät tehtävät (pääsisältöisesti) avaimet käteen valmiissa maatyöt, liittymät, sisäpuolen täyttö ja tiivistys maadoitus routasuojaus ja salaojat, niiden peittäminen ja tasoittaminen ulkopuoliset maalaukset toiseen kertaan rakennuslupien hankinta (lupakuvat ja opastus JT-Talolta) rak.aikainen vakuutus rakennukselle työaikaisen sähkön ja veden hankinta loppusiivous, rakennusjätteen poisvienti pihatyöt, pihakalusteet verhotangot, wc-paperitelineet ja pyyheliinakoukut eivät ole mukana toimitussisällössä. vastaava mestari ja pääsuunnittelija

20 cm pesuhuoneen seinät kokonaan laatat 17 Eur/m2 Lattiat: oleskelutiloissa läpi asti laminaatti 15 Eur/m2 Kosteissa tiloissa laatta 22 Eur/m2 Seinät: oleskelutiloissa tapetti 17 Eur/rulla Kosteissa

4 4 SÄHKÖTÖIDEN PERUSSISÄLTÖ Sähkösuunnitelmat Sähkötyöt liittymisjohdosta eteenpäin Sähköpääkeskus ja IT-osa LVI laitteiden johdotus + kytkentä Huonekohtainen lattialämmitys Palovaroittimet 1kpl/60 neliöt Mittaukset ja tarkastukset Asiakkaan toimituksessa; liittymät, liittymiskaapelit, maadoituskupari, potentiaalitasauskupari sokkelin ympärille, sisäänottoputket, antenni + masto, työmaasähkö Ulkopuolet pääsisäänkäynti: 2 kpl valaisin, 2-os. pistorasia ja ovikellon painike muut sisäänkäynnit: 1 kpl valaisin sekä 2-os. pistorasia Tuulikaappi valaisin Partout 2x9w Eteinen valaisinpistorasia ovikello WC 2-os. pistorasia peilivalaisin joko kalustehalogeeni tai loistevalaisin kalusteista riippuen Keittiö Kodinkoneiden sähköistys pistorasia/pöytätaso työpöytävalaisin 2 kpl valaisinpiste 1 kpl ATK-rasia CAT 6 Olohuone 4 kpl 2-os. pistorasia 4 kpl valaisinpistorasia 2 kpl antennipistorasia 1 kpl ATK-rasia CAT 6 Makuuhuone 3 kpl 2-os. pistorasia antennipistorasia ATK-rasia CAT 6 valaisinpistorasia

Ulkopuolet pääsisäänkäynti: 2 kpl valaisin, 2-os. pistorasia ja ovikellon painike muut sisäänkäynnit: 1 kpl valaisin sekä 2-os.

5 5 Kodinhoitohuone Kodinkoneiden sähköistys pistorasia/pöytätaso työpöytävalaisin valaisin Kotiloiste 2*18W Pesuhuone valaisin AVR 254 Löylyhuone Valaisin AVH 15 Kiuas Harvia Vega 6 Kw Tekninen tila Koneiden sähköistys valaisin AVR 20 LVI-TÖIDEN PERUSSISÄLTÖ LVI-suunnitelmat, KVV-työnjohto Vesijohtotyöt vesimittarilta lähtien Viemäröintityöt sokkelin sisäpuolelta lähtien Lämminvesivaraaja 300 l Nibe Compact 300 Pihakastelun vesipiste NS 15 Ilmanvaihto lämmöntalteenotolla ilmanvaihdon säätö HUONETILOJEN SISÄLTÖ (silloin, kun esiintyy pohjapiirustuksessa) WC allas IDO Seven D , jalka IDO Seven D WC-istuin IDO Seven D Yksiotesekoittaja + bidesuihku Oras 1812 kromattu Viemärintuuletusputki (tai muussa tilassa) KODINHOITOHUONE Lattiakaivo Vesipiste pyykinpesukoneelle + poistoputki Oras 173 Teräsallas Hackman Tiira + sekoittaja Oras 1825 kromattu PESUHUONE Lattiakaivo Termostaattisuihku seinätangoin Oras Jaos Fontana WC-istuin IDO Seven D 37310, käsienpesuallas IDO Seven D , jalka IDO Seven D , sekoittaja Oras 1812 kromattu, silloin kun esiintyy pohjapiirustuksessa

Nibe Compact 300 Pihakastelun vesipiste NS 15 Ilmanvaihto lämmöntalteenotolla ilmanvaihdon säätö HUONETILOJEN SISÄLTÖ (silloin, kun esiintyy pohjapiirustuksessa) WC allas IDO Seven D 11113-01, jalka

6 6 LÖYLYHUONE Lattiakaivo (ns. kuivakaivo) KEITTIÖ Yksiotesekoittaja Oras 1825 kromattu Astianpesukoneen vesi- ja viemäriliitäntä ULKOTILAT Pihakastelun vesipiste Oras Puutuomela Oy Uusikatu Oulu käynti Siljonkadun puolelta , ,

Astianpesukoneen vesi- ja viemäriliitäntä ULKOTILAT Pihakastelun
