1 lineaarianturit liike järjestelmät ohjaukset TR-Electronic Lineaarianturit Yleisesite Distribution partner

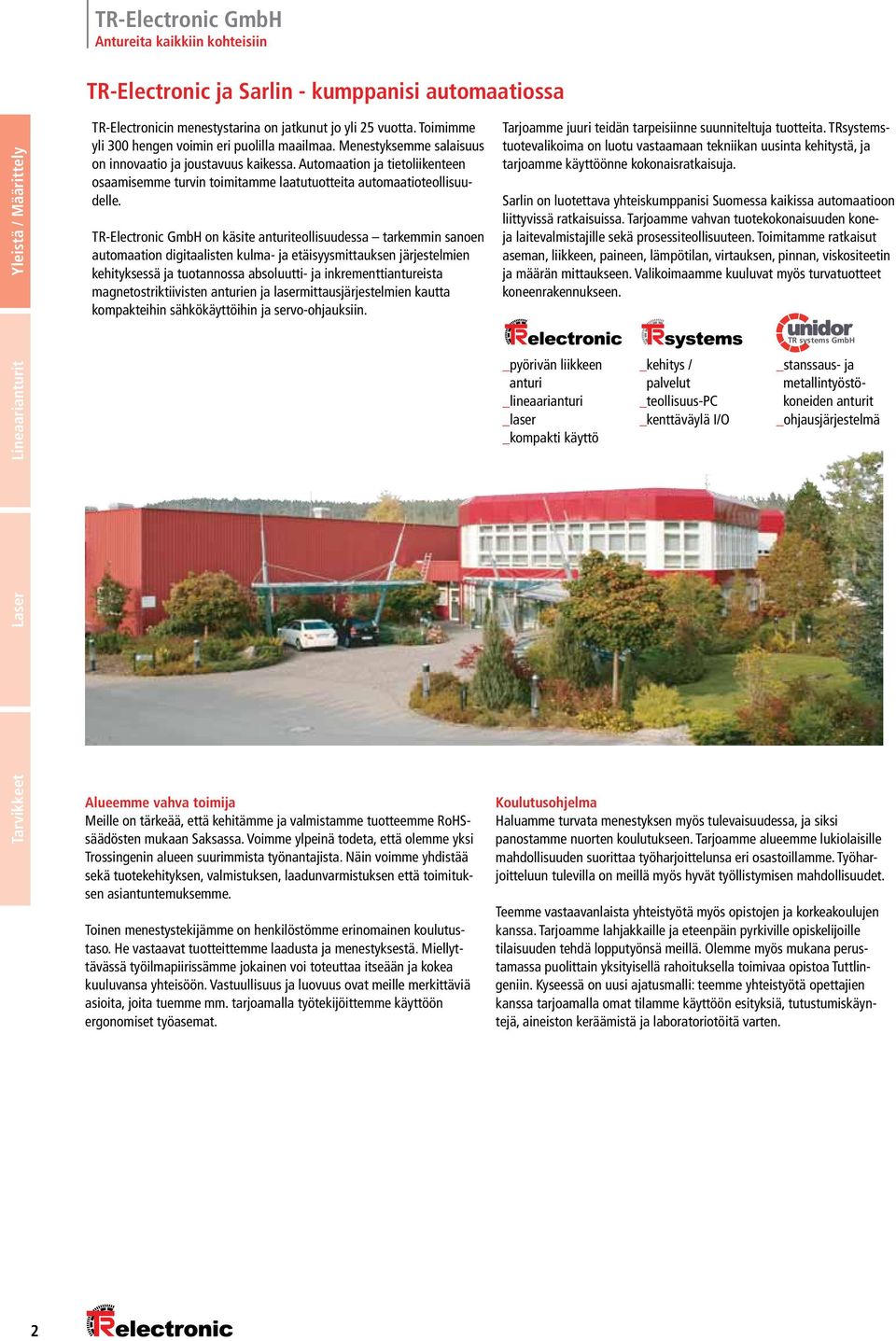

2 TR-Electronic GmbH Antureita kaikkiin kohteisiin TR-Electronic ja Sarlin - kumppanisi automaatiossa TR-Electronicin menestystarina on jatkunut jo yli 25 vuotta. Toimimme yli 300 hengen voimin eri puolilla maailmaa. Menestyksemme salaisuus on innovaatio ja joustavuus kaikessa. Automaation ja tietoliikenteen osaamisemme turvin toimitamme laatutuotteita automaatioteollisuudelle. TR-Electronic GmbH on käsite anturiteollisuudessa tarkemmin sanoen automaation digitaalisten kulma- ja etäisyysmittauksen järjestelmien kehityksessä ja tuotannossa absoluutti- ja inkrementtiantureista magnetostriktiivisten anturien ja lasermittausjärjestelmien kautta kompakteihin sähkökäyttöihin ja servo-ohjauksiin. Tarjoamme juuri teidän tarpeisiinne suunniteltuja tuotteita. TRsystemstuotevalikoima on luotu vastaamaan tekniikan uusinta kehitystä, ja tarjoamme käyttöönne kokonaisratkaisuja. Sarlin on luotettava yhteiskumppanisi Suomessa kaikissa automaatioon liittyvissä ratkaisuissa. Tarjoamme vahvan tuotekokonaisuuden koneja laitevalmistajille sekä prosessiteollisuuteen. Toimitamme ratkaisut aseman, liikkeen, paineen, lämpötilan, virtauksen, pinnan, viskositeetin ja määrän mittaukseen. Valikoimaamme kuuluvat myös turvatuotteet koneenrakennukseen. TR systems GmbH Alueemme vahva toimija Meille on tärkeää, että kehitämme ja valmistamme tuotteemme RoHSsäädösten mukaan Saksassa. Voimme ylpeinä todeta, että olemme yksi Trossingenin alueen suurimmista työnantajista. Näin voimme yhdistää sekä tuotekehityksen, valmistuksen, laadunvarmistuksen että toimituksen asiantuntemuksemme. Toinen menestystekijämme on henkilöstömme erinomainen koulutustaso. He vastaavat tuotteittemme laadusta ja menestyksestä. Miellyttävässä työilmapiirissämme jokainen voi toteuttaa itseään ja kokea kuuluvansa yhteisöön. Vastuullisuus ja luovuus ovat meille merkittäviä asioita, joita tuemme mm. tarjoamalla työtekijöittemme käyttöön ergonomiset työasemat. _pyörivän liikkeen anturi _lineaarianturi _laser _kompakti käyttö _kehitys / palvelut _teollisuus-pc _kenttäväylä I/O _stanssaus- ja metallintyöstökoneiden anturit _ohjausjärjestelmä Koulutusohjelma Haluamme turvata menestyksen myös tulevaisuudessa, ja siksi panostamme nuorten koulutukseen. Tarjoamme alueemme lukiolaisille mahdollisuuden suorittaa työharjoittelunsa eri osastoillamme. Työharjoitteluun tulevilla on meillä myös hyvät työllistymisen mahdollisuudet. Teemme vastaavanlaista yhteistyötä myös opistojen ja korkeakoulujen kanssa. Tarjoamme lahjakkaille ja eteenpäin pyrkiville opiskelijoille tilaisuuden tehdä lopputyönsä meillä. Olemme myös mukana perustamassa puolittain yksityisellä rahoituksella toimivaa opistoa Tuttlingeniin. Kyseessä on uusi ajatusmalli: teemme yhteistyötä opettajien kanssa tarjoamalla omat tilamme käyttöön esityksiä, tutustumiskäyntejä, aineiston keräämistä ja laboratoriotöitä varten. 2

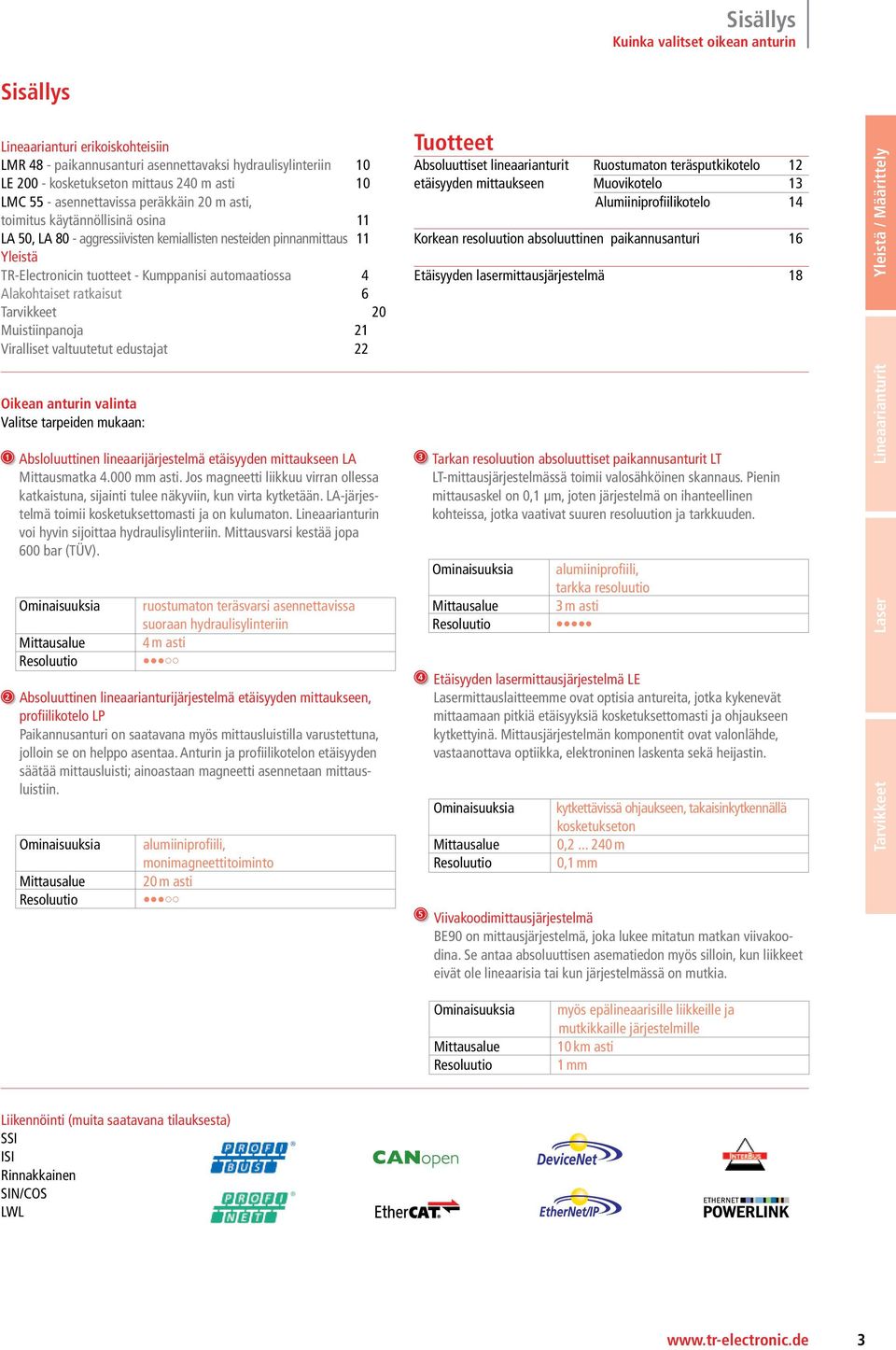

3 Sisällys Kuinka valitset oikean anturin Sisällys Lineaarianturi erikoiskohteisiin LMR 48 - paikannusanturi asennettavaksi hydraulisylinteriin 10 LE kosketukseton mittaus 240 m asti 10 LMC 55 - asennettavissa peräkkäin 20 m asti, toimitus käytännöllisinä osina 11 LA 50, LA 80 - aggressiivisten kemiallisten nesteiden pinnanmittaus 11 Yleistä TR-Electronicin tuotteet - Kumppanisi automaatiossa 4 Alakohtaiset ratkaisut 6 Tarvikkeet 20 Muistiinpanoja 21 Viralliset valtuutetut edustajat 22 Oikean anturin valinta Valitse tarpeiden mukaan: 1 2 Absloluuttinen lineaarijärjestelmä etäisyyden mittaukseen LA Mittausmatka mm asti. Jos magneetti liikkuu virran ollessa katkaistuna, sijainti tulee näkyviin, kun virta kytketään. LA-järjestelmä toimii kosketuksettomasti ja on kulumaton. Lineaarianturin voi hyvin sijoittaa hydraulisylinteriin. Mittausvarsi kestää jopa 600 bar (TÜV). Ominaisuuksia Mittausalue Resoluutio Absoluuttinen lineaarianturijärjestelmä etäisyyden mittaukseen, profiilikotelo LP Paikannusanturi on saatavana myös mittausluistilla varustettuna, jolloin se on helppo asentaa. Anturin ja profiilikotelon etäisyyden säätää mittausluisti; ainoastaan magneetti asennetaan mittausluistiin. Ominaisuuksia Mittausalue Resoluutio ruostumaton teräsvarsi asennettavissa suoraan hydraulisylinteriin 4 m asti alumiiniprofiili, monimagneettitoiminto 20 m asti Tuotteet Absoluuttiset lineaarianturit Ruostumaton teräsputkikotelo 12 etäisyyden mittaukseen Muovikotelo 13 Alumiiniprofiilikotelo 14 Linear-absolute Wegsensoren im Korkean resoluution absoluuttinen paikannusanturi 16 Etäisyyden lasermittausjärjestelmä Tarkan resoluution absoluuttiset paikannusanturit LT LT-mittausjärjestelmässä toimii valosähköinen skannaus. Pienin mittausaskel on 0,1 μm, joten järjestelmä on ihanteellinen kohteissa, jotka vaativat suuren resoluution ja tarkkuuden. Ominaisuuksia Mittausalue Resoluutio alumiiniprofiili, tarkka resoluutio 3 m asti Etäisyyden lasermittausjärjestelmä LE Lasermittauslaitteemme ovat optisia antureita, jotka kykenevät mittaamaan pitkiä etäisyyksiä kosketuksettomasti ja ohjaukseen kytkettyinä. Mittausjärjestelmän komponentit ovat valonlähde, vastaanottava optiikka, elektroninen laskenta sekä heijastin. Ominaisuuksia Mittausalue Resoluutio kytkettävissä ohjaukseen, takaisinkytkennällä kosketukseton 0, m 0,1 mm Viivakoodimittausjärjestelmä BE90 on mittausjärjestelmä, joka lukee mitatun matkan viivakoodina. Se antaa absoluuttisen asematiedon myös silloin, kun liikkeet eivät ole lineaarisia tai kun järjestelmässä on mutkia. Ominaisuuksia Mittausalue Resoluutio myös epälineaarisille liikkeille ja mutkikkaille järjestelmille 10 km asti 1 mm Liikennöinti (muita saatavana tilauksesta) SSI ISI Rinnakkainen SIN/COS LWL 3

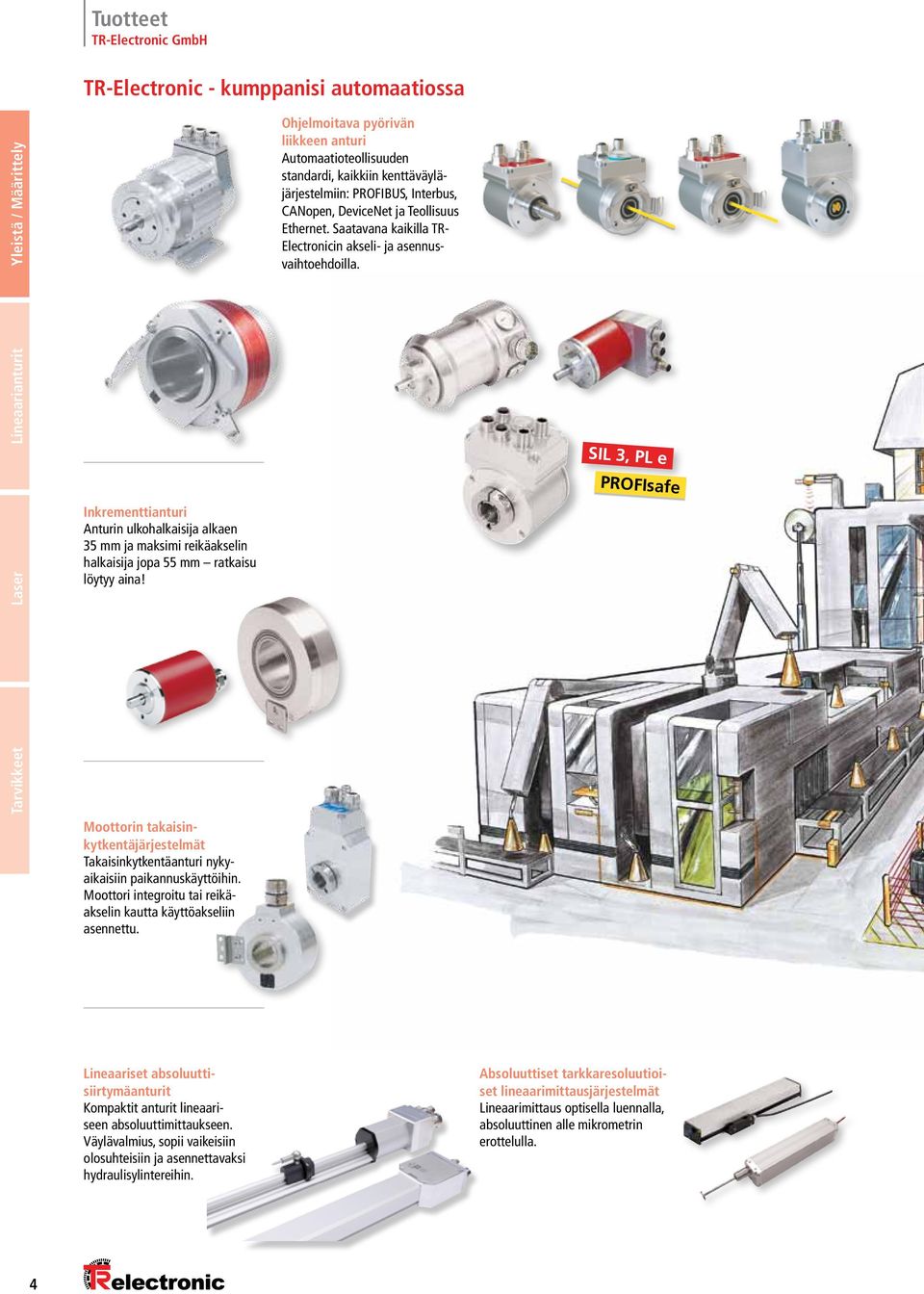

4 Tuotteet TR-Electronic GmbH TR-Electronic - kumppanisi automaatiossa Ohjelmoitava pyörivän liikkeen anturi Automaatioteollisuuden standardi, kaikkiin kenttäväyläjärjestelmiin: PROFIBUS, Interbus, CANopen, DeviceNet ja Teollisuus Ethernet. Saatavana kaikilla TR- Electronicin akseli- ja asennusvaihtoehdoilla. Inkrementtianturi Anturin ulkohalkaisija alkaen 35 mm ja maksimi reikäakselin halkaisija jopa 55 mm ratkaisu löytyy aina! Moottorin takaisinkytkentäjärjestelmät Takaisinkytkentäanturi nykyaikaisiin paikannuskäyttöihin. Moottori integroitu tai reikäakselin kautta käyttöakseliin asennettu. SIL 3, PL e PROFIsafe Lineaariset absoluuttisiirtymäanturit Kompaktit anturit lineaariseen absoluuttimittaukseen. Väylävalmius, sopii vaikeisiin olosuhteisiin ja asennettavaksi hydraulisylintereihin. Absoluuttiset tarkkaresoluutioiset lineaarimittausjärjestelmät Lineaarimittaus optisella luennalla, absoluuttinen alle mikrometrin erottelulla. 4

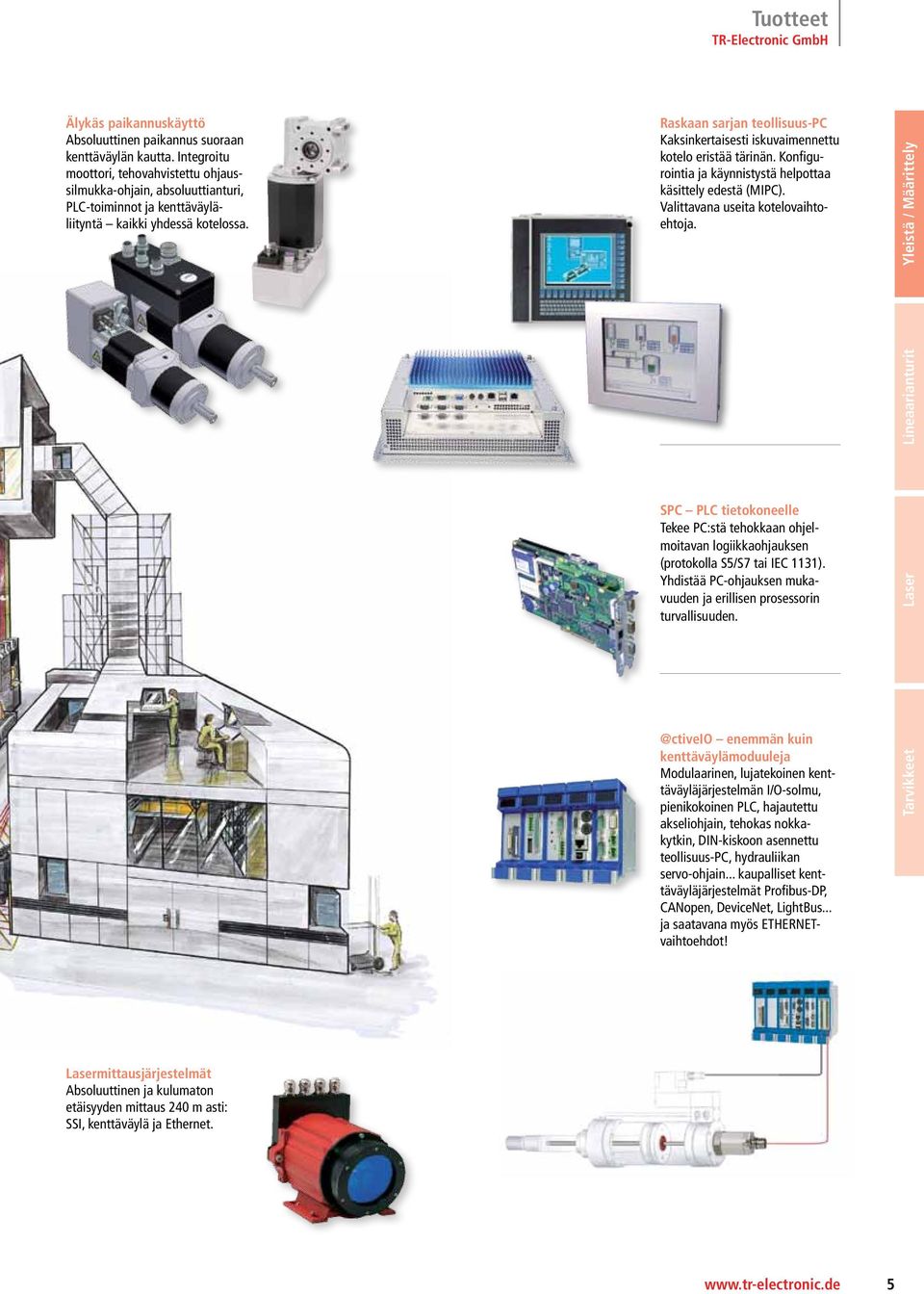

5 Tuotteet TR-Electronic GmbH Älykäs paikannuskäyttö Absoluuttinen paikannus suoraan kenttäväylän kautta. Integroitu moottori, tehovahvistettu ohjaussilmukka-ohjain, absoluuttianturi, PLC-toiminnot ja kenttäväyläliityntä kaikki yhdessä kotelossa. Raskaan sarjan teollisuus-pc Kaksinkertaisesti iskuvaimennettu kotelo eristää tärinän. Konfigurointia ja käynnistystä helpottaa käsittely edestä (MIPC). Valittavana useita kotelovaihtoehtoja. SPC PLC tietokoneelle Tekee PC:stä tehokkaan ohjelmoitavan logiikkaohjauksen (protokolla S5/S7 tai IEC 1131). Yhdistää PC-ohjauksen mukavuuden ja erillisen prosessorin enemmän kuin kenttäväylämoduuleja Modulaarinen, lujatekoinen kenttäväyläjärjestelmän I/O-solmu, pienikokoinen PLC, hajautettu akseliohjain, tehokas nokkakytkin, DIN-kiskoon asennettu teollisuus-pc, hydrauliikan servo-ohjain... kaupalliset kenttäväyläjärjestelmät Profibus-DP, CANopen, DeviceNet, LightBus... ja saatavana myös ETHERNETvaihtoehdot! Lasermittausjärjestelmät Absoluuttinen ja kulumaton etäisyyden mittaus 240 m asti: SSI, kenttäväylä ja Ethernet. 5

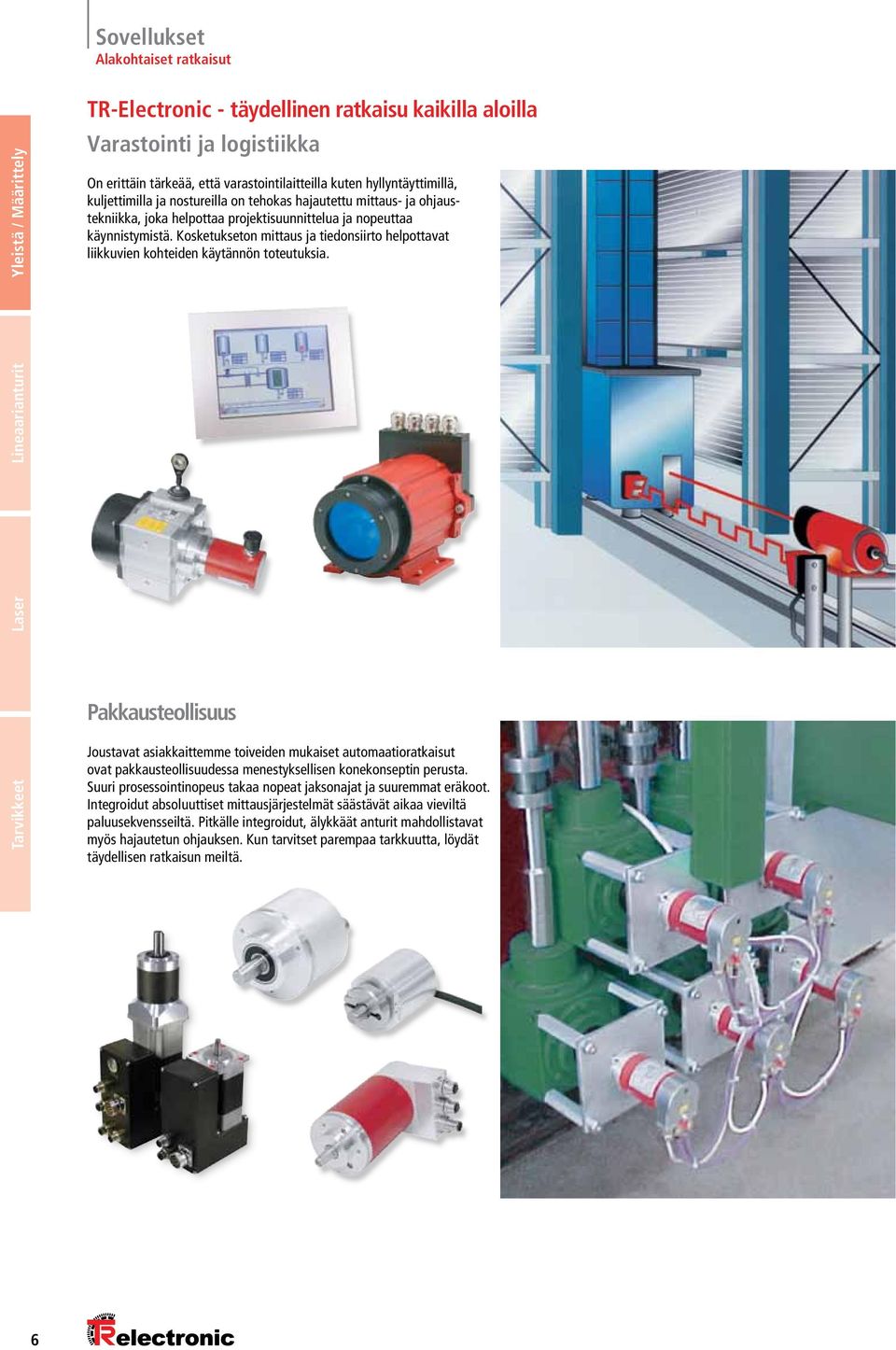

6 Sovellukset Alakohtaiset ratkaisut TR-Electronic - täydellinen ratkaisu kaikilla aloilla Varastointi ja logistiikka On erittäin tärkeää, että varastointilaitteilla kuten hyllyntäyttimillä, kuljettimilla ja nostureilla on tehokas hajautettu mittaus- ja ohjaustekniikka, joka helpottaa projektisuunnittelua ja nopeuttaa käynnistymistä. Kosketukseton mittaus ja tiedonsiirto helpottavat liikkuvien kohteiden käytännön toteutuksia. Pakkausteollisuus Joustavat asiakkaittemme toiveiden mukaiset automaatioratkaisut ovat pakkausteollisuudessa menestyksellisen konekonseptin perusta. Suuri prosessointinopeus takaa nopeat jaksonajat ja suuremmat eräkoot. Integroidut absoluuttiset mittausjärjestelmät säästävät aikaa vieviltä paluusekvensseiltä. Pitkälle integroidut, älykkäät anturit mahdollistavat myös hajautetun ohjauksen. Kun tarvitset parempaa tarkkuutta, löydät täydellisen ratkaisun meiltä. 6

7 Sovellukset Alakohtaiset ratkaisut Metallin työstö Metallinpuristimet ja stanssaus ovat jo vuosia olleet TR-Electronicin erikoisalaa. Suunnittelemme ja kehitämme tuotteemme alusta saakka kestämään iskuja ja tärinää. Puu- ja paperiteollisuuden ratkaisut Automaatioratkaisujen perustana ovat älykkäät hajautetut ohjauskonseptit ja tehokkaat anturit, joiden signaalinkäsittely tapahtuu paikan päällä ja joiden komponentit toimivat luotettavasti suurtenkin lämpötilan vaihtelujen aikana. Olemme erikoistuneet varustamaan ja verkottamaan kuljetuslaitteita, koneistuskeskuksia ja asennuskenttiä, ottaen huomioon kulloisetkin erityisvaatimukset. 7

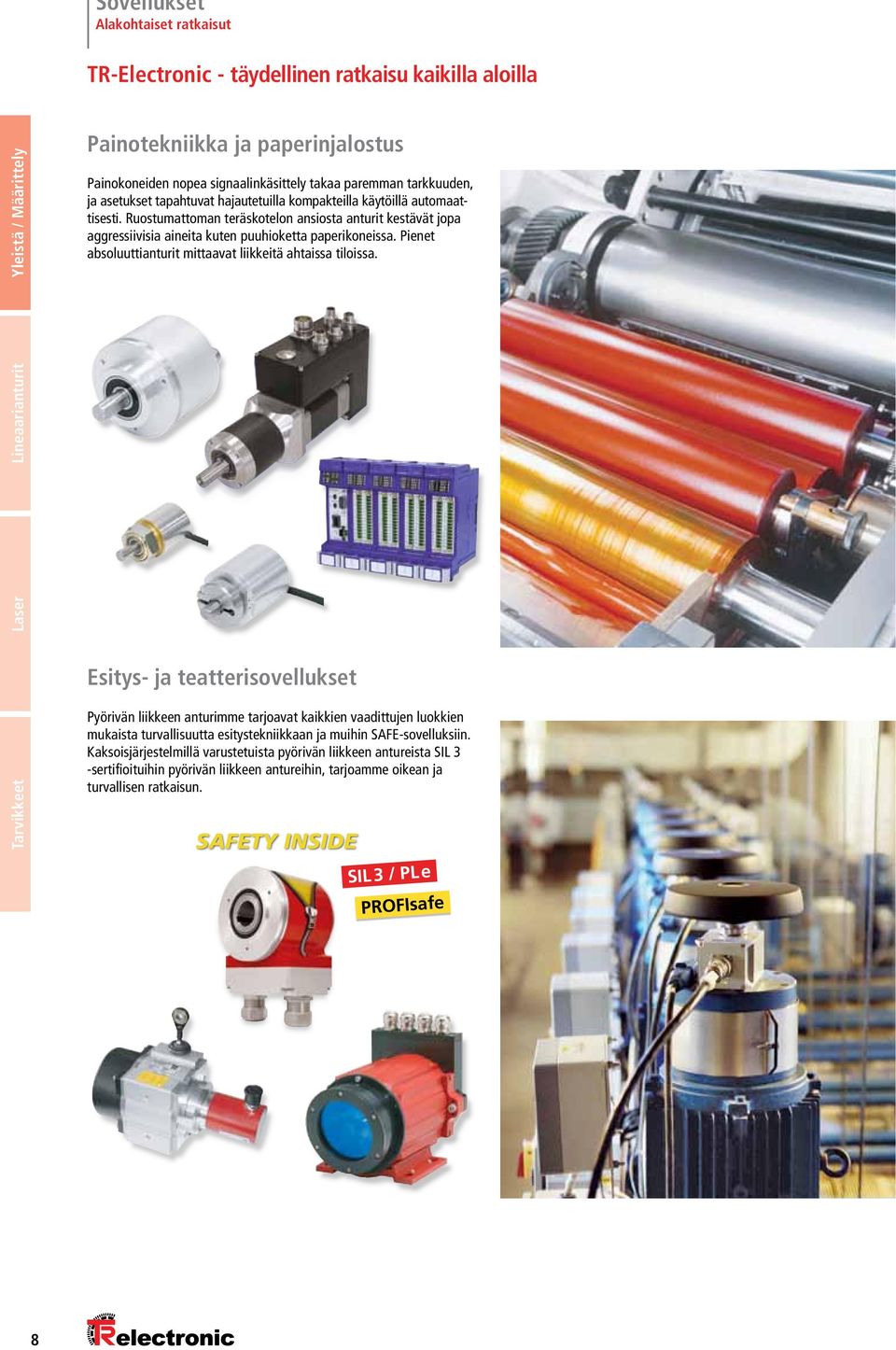

8 Sovellukset Alakohtaiset ratkaisut TR-Electronic - täydellinen ratkaisu kaikilla aloilla Painotekniikka ja paperinjalostus Painokoneiden nopea signaalinkäsittely takaa paremman tarkkuuden, ja asetukset tapahtuvat hajautetuilla kompakteilla käytöillä automaattisesti. Ruostumattoman teräskotelon ansiosta anturit kestävät jopa aggressiivisia aineita kuten puuhioketta paperikoneissa. Pienet absoluuttianturit mittaavat liikkeitä ahtaissa tiloissa. Esitys- ja teatterisovellukset Pyörivän liikkeen anturimme tarjoavat kaikkien vaadittujen luokkien mukaista turvallisuutta esitystekniikkaan ja muihin SAFE-sovelluksiin. Kaksoisjärjestelmillä varustetuista pyörivän liikkeen antureista SIL 3 -sertifioituihin pyörivän liikkeen antureihin, tarjoamme oikean ja turvallisen ratkaisun. SIL 3 / PL e PROFIsafe 8

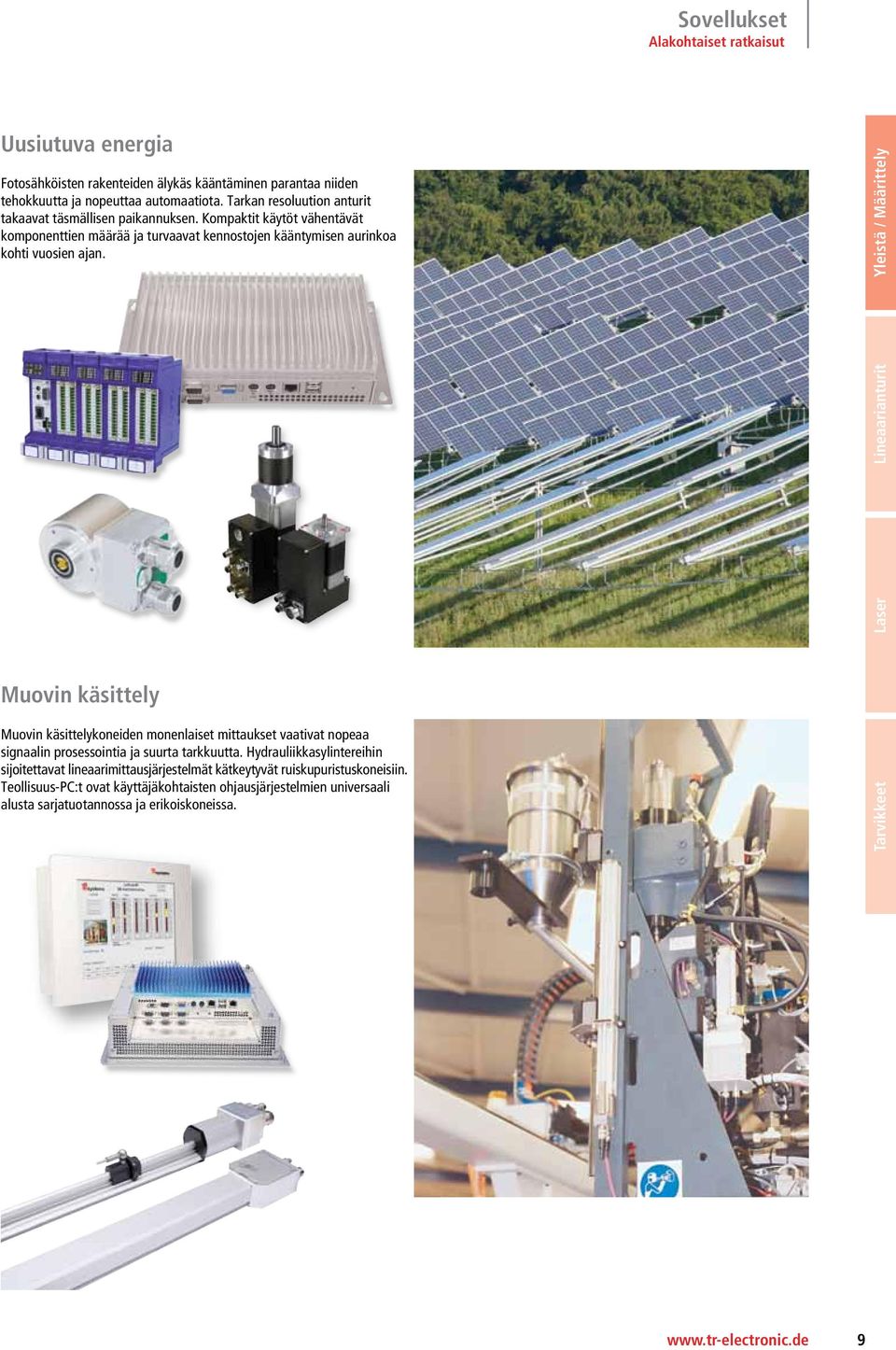

9 Sovellukset Alakohtaiset ratkaisut Uusiutuva energia Laser Lineaarianturit Fotosähköisten rakenteiden älykäs kääntäminen parantaa niiden tehokkuutta ja nopeuttaa automaatiota. Tarkan resoluution anturit takaavat täsmällisen paikannuksen. Kompaktit käytöt vähentävät komponenttien määrää ja turvaavat kennostojen kääntymisen aurinkoa kohti vuosien ajan. Muovin käsittely Tarvikkeet Muovin käsittelykoneiden monenlaiset mittaukset vaativat nopeaa signaalin prosessointia ja suurta tarkkuutta. Hydrauliikkasylintereihin sijoitettavat lineaarimittausjärjestelmät kätkeytyvät ruiskupuristuskoneisiin. Teollisuus-PC:t ovat käyttäjäkohtaisten ohjausjärjestelmien universaali alusta sarjatuotannossa ja erikoiskoneissa. 9

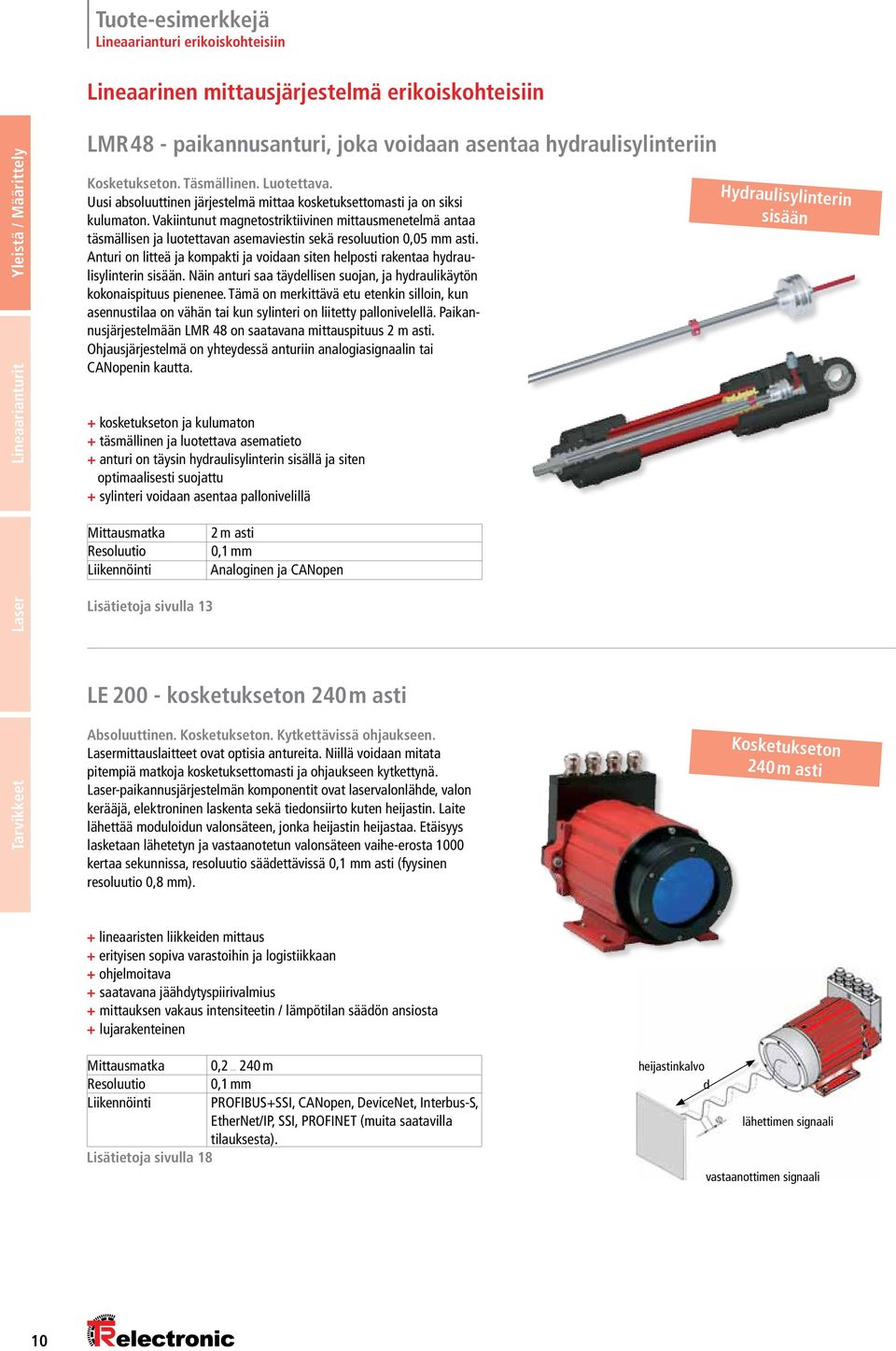

10 Tuote-esimerkkejä Lineaarianturi erikoiskohteisiin Lineaarinen mittausjärjestelmä erikoiskohteisiin LMR 48 - paikannusanturi, joka voidaan asentaa hydraulisylinteriin Kosketukseton. Täsmällinen. Luotettava. Uusi absoluuttinen järjestelmä mittaa kosketuksettomasti ja on siksi kulumaton. Vakiintunut magnetostriktiivinen mittausmenetelmä antaa täsmällisen ja luotettavan asemaviestin sekä resoluution 0,05 mm asti. Anturi on litteä ja kompakti ja voidaan siten helposti rakentaa hydraulisylinterin sisään. Näin anturi saa täydellisen suojan, ja hydraulikäytön kokonaispituus pienenee. Tämä on merkittävä etu etenkin silloin, kun asennustilaa on vähän tai kun sylinteri on liitetty pallonivelellä. Paikannusjärjestelmään LMR 48 on saatavana mittauspituus 2 m asti. Ohjausjärjestelmä on yhteydessä anturiin analogiasignaalin tai CANopenin kautta. + kosketukseton ja kulumaton + täsmällinen ja luotettava asematieto + anturi on täysin hydraulisylinterin sisällä ja siten optimaalisesti suojattu + sylinteri voidaan asentaa pallonivelillä Mittausmatka Resoluutio Liikennöinti Lisätietoja sivulla 13 2 m asti 0,1 mm Analoginen ja CANopen LE kosketukseton 240 m asti Absoluuttinen. Kosketukseton. Kytkettävissä ohjaukseen. Lasermittauslaitteet ovat optisia antureita. Niillä voidaan mitata pitempiä matkoja kosketuksettomasti ja ohjaukseen kytkettynä. Laser-paikannusjärjestelmän komponentit ovat laservalonlähde, valon kerääjä, elektroninen laskenta sekä tiedonsiirto kuten heijastin. Laite lähettää moduloidun valonsäteen, jonka heijastin heijastaa. Etäisyys lasketaan lähetetyn ja vastaanotetun valonsäteen vaihe-erosta 1000 kertaa sekunnissa, resoluutio säädettävissä 0,1 mm asti (fyysinen resoluutio 0,8 mm). Hydraulisylinterin sisään Kosketukseton 240 m asti + lineaaristen liikkeiden mittaus + erityisen sopiva varastoihin ja logistiikkaan + ohjelmoitava + saatavana jäähdytyspiirivalmius + mittauksen vakaus intensiteetin / lämpötilan säädön ansiosta + lujarakenteinen Mittausmatka 0, m Resoluutio 0,1 mm Liikennöinti PROFIBUS+SSI, CANopen, DeviceNet, Interbus-S, EtherNet/IP, SSI, PROFINET (muita saatavilla tilauksesta). Lisätietoja sivulla 18 heijastinkalvo d lähettimen signaali vastaanottimen signaali 10

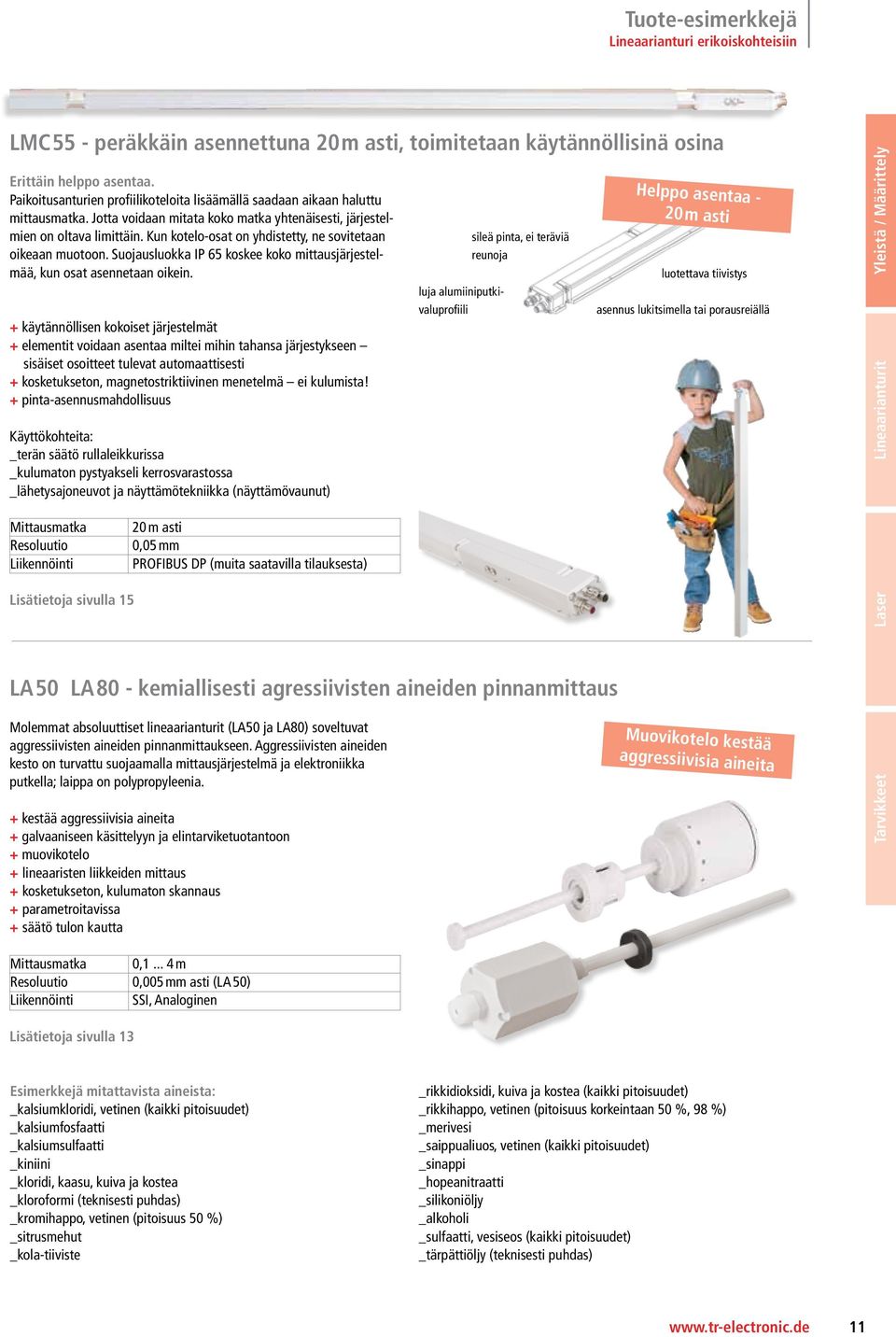

11 Tuote-esimerkkejä Lineaarianturi erikoiskohteisiin LMC 55 - peräkkäin asennettuna 20 m asti, toimitetaan käytännöllisinä osina Erittäin helppo asentaa. Paikoitusanturien profiilikoteloita lisäämällä saadaan aikaan haluttu mittausmatka. Jotta voidaan mitata koko matka yhtenäisesti, järjestelmien on oltava limittäin. Kun kotelo-osat on yhdistetty, ne sovitetaan oikeaan muotoon. Suojausluokka IP 65 koskee koko mittausjärjestelmää, kun osat asennetaan oikein. + käytännöllisen kokoiset järjestelmät + elementit voidaan asentaa miltei mihin tahansa järjestykseen sisäiset osoitteet tulevat automaattisesti + kosketukseton, magnetostriktiivinen menetelmä ei kulumista! + pinta-asennusmahdollisuus Käyttökohteita: _terän säätö rullaleikkurissa _kulumaton pystyakseli kerrosvarastossa _lähetysajoneuvot ja näyttämötekniikka (näyttämövaunut) Mittausmatka Resoluutio Liikennöinti Lisätietoja sivulla m asti 0,05 mm PROFIBUS DP (muita saatavilla tilauksesta) LA 50 LA 80 - kemiallisesti agressiivisten aineiden pinnanmittaus Molemmat absoluuttiset lineaarianturit (LA50 ja LA80) soveltuvat aggressiivisten aineiden pinnanmittaukseen. Aggressiivisten aineiden kesto on turvattu suojaamalla mittausjärjestelmä ja elektroniikka putkella; laippa on polypropyleenia. + kestää aggressiivisia aineita + galvaaniseen käsittelyyn ja elintarviketuotantoon + muovikotelo + lineaaristen liikkeiden mittaus + kosketukseton, kulumaton skannaus + parametroitavissa + säätö tulon kautta luja alumiiniputkivaluprofiili sileä pinta, ei teräviä reunoja Helppo asentaa - 20 m asti luotettava tiivistys asennus lukitsimella tai porausreiällä Muovikotelo kestää aggressiivisia aineita Mittausmatka 0, m Resoluutio 0,005 mm asti (LA 50) Liikennöinti SSI, Analoginen Lisätietoja sivulla 13 Esimerkkejä mitattavista aineista: _kalsiumkloridi, vetinen (kaikki pitoisuudet) _kalsiumfosfaatti _kalsiumsulfaatti _kiniini _kloridi, kaasu, kuiva ja kostea _kloroformi (teknisesti puhdas) _kromihappo, vetinen (pitoisuus 50 %) _sitrusmehut _kola-tiiviste _rikkidioksidi, kuiva ja kostea (kaikki pitoisuudet) _rikkihappo, vetinen (pitoisuus korkeintaan 50 %, 98 %) _merivesi _saippualiuos, vetinen (kaikki pitoisuudet) _sinappi _hopeanitraatti _silikoniöljy _alkoholi _sulfaatti, vesiseos (kaikki pitoisuudet) _tärpättiöljy (teknisesti puhdas) 11

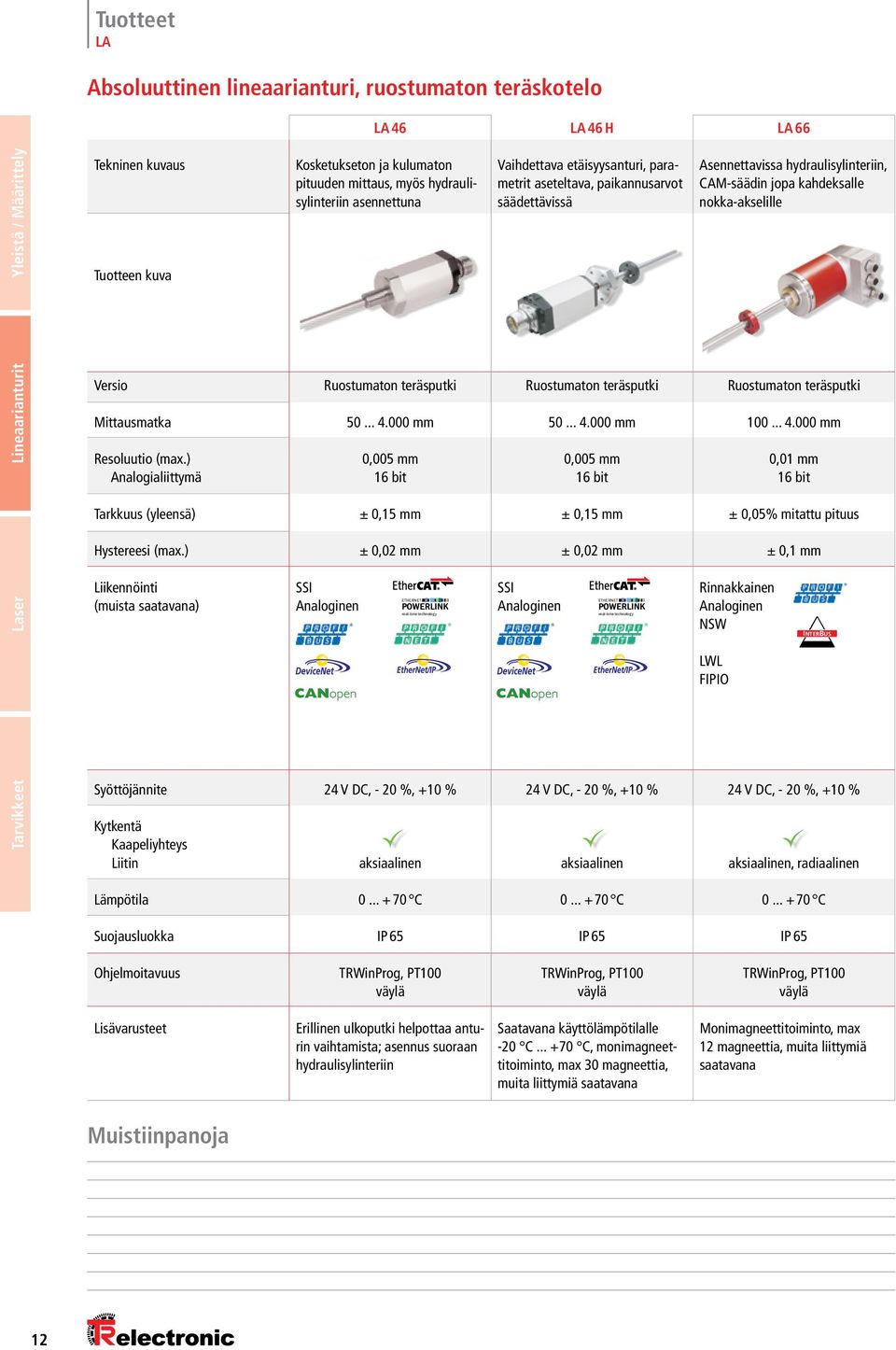

12 Tuotteet LA Absoluuttinen lineaarianturi, ruostumaton teräskotelo LA 46 LA 46 H LA 66 Tekninen kuvaus Tuotteen kuva Kosketukseton ja kulumaton pituuden mittaus, myös hydraulisylinteriin asennettuna Vaihdettava etäisyysanturi, parametrit aseteltava, paikannusarvot säädettävissä Asennettavissa hydraulisylinteriin, CAM-säädin jopa kahdeksalle nokka-akselille Versio Ruostumaton teräsputki Ruostumaton teräsputki Ruostumaton teräsputki Mittausmatka mm mm mm Resoluutio (max.) Analogialiittymä 0,005 mm 16 bit 0,005 mm 16 bit 0,01 mm 16 bit Tarkkuus (yleensä) ± 0,15 mm ± 0,15 mm ± 0,05% mitattu pituus Hystereesi (max.) ± 0,02 mm ± 0,02 mm ± 0,1 mm Liikennöinti (muista saatavana) SSI Analoginen POWERLINK ETHERNET real-time technology SSI Analoginen ETHERNET POWERLINK real-time technology Rinnakkainen Analoginen NSW Syöttöjännite 24 V DC, - 20 %, +10 % 24 V DC, - 20 %, +10 % 24 V DC, - 20 %, +10 % Kytkentä Kaapeliyhteys Liitin aksiaalinen aksiaalinen aksiaalinen, radiaalinen LWL FIPIO INTER BUS Lämpötila C C C Suojausluokka IP 65 IP 65 IP 65 Ohjelmoitavuus TRWinProg, PT100 väylä TRWinProg, PT100 väylä TRWinProg, PT100 väylä Lisävarusteet Erillinen ulkoputki helpottaa anturin vaihtamista; asennus suoraan hydraulisylinteriin Saatavana käyttölämpötilalle -20 C C, monimagneettitoiminto, max 30 magneettia, muita liittymiä saatavana Monimagneettitoiminto, max 12 magneettia, muita liittymiä saatavana Muistiinpanoja 12

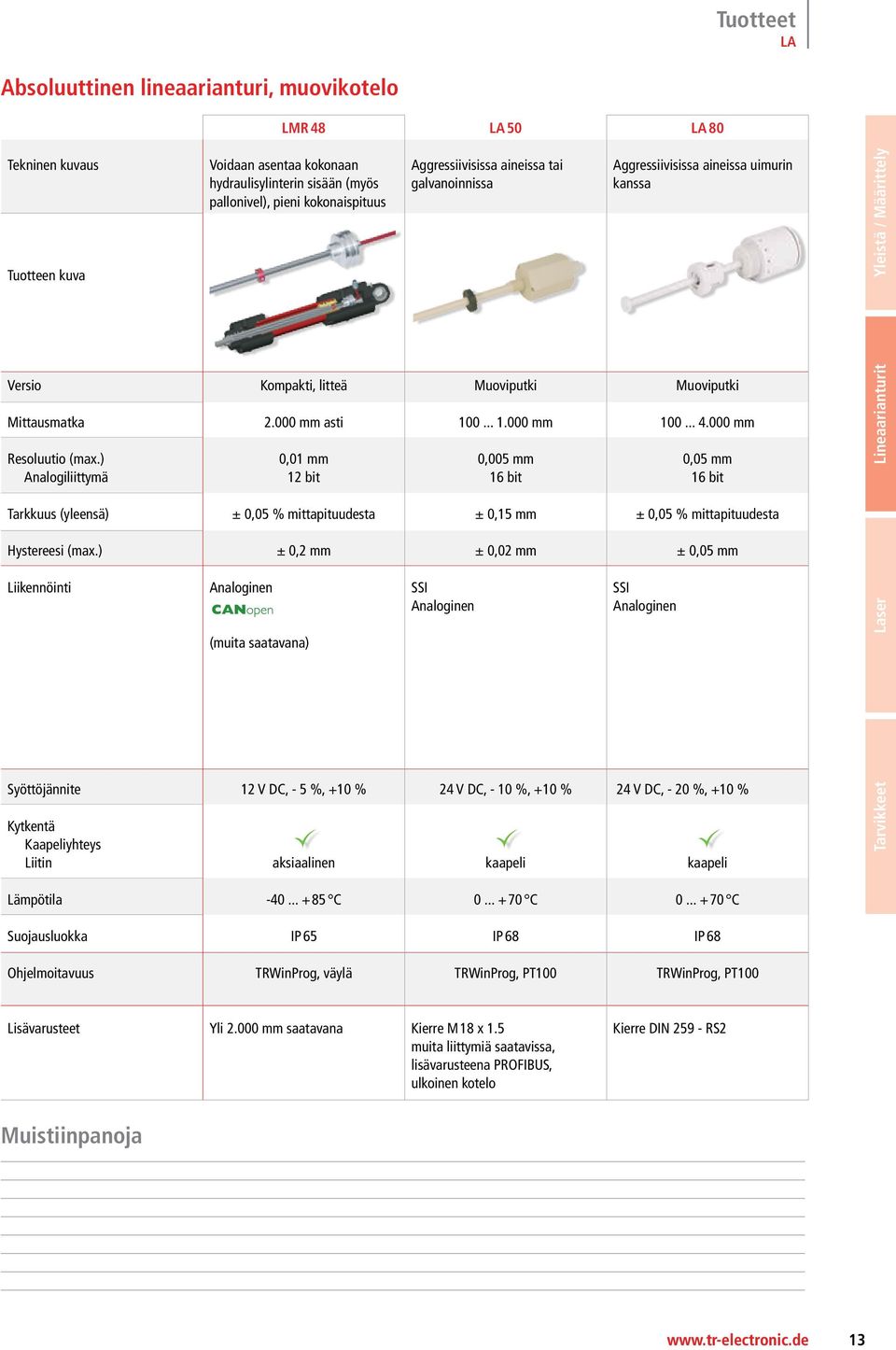

13 Tuotteet LA Absoluuttinen lineaarianturi, muovikotelo LMR 48 LA 50 LA 80 Tekninen kuvaus Tuotteen kuva Voidaan asentaa kokonaan hydraulisylinterin sisään (myös pallonivel), pieni kokonaispituus Aggressiivisissa aineissa tai galvanoinnissa Aggressiivisissa aineissa uimurin kanssa Versio Kompakti, litteä Muoviputki Muoviputki Mittausmatka mm asti mm mm Resoluutio (max.) Analogiliittymä 0,01 mm 12 bit 0,005 mm 16 bit 0,05 mm 16 bit Tarkkuus (yleensä) ± 0,05 % mittapituudesta ± 0,15 mm ± 0,05 % mittapituudesta Hystereesi (max.) ± 0,2 mm ± 0,02 mm ± 0,05 mm Liikennöinti Analoginen (muita saatavana) SSI Analoginen SSI Analoginen Syöttöjännite 12 V DC, - 5 %, +10 % 24 V DC, - 10 %, +10 % 24 V DC, - 20 %, +10 % Kytkentä Kaapeliyhteys Liitin aksiaalinen kaapeli kaapeli Lämpötila C C C Suojausluokka IP 65 IP 68 IP 68 Ohjelmoitavuus TRWinProg, väylä TRWinProg, PT100 TRWinProg, PT100 Lisävarusteet Yli mm saatavana Kierre M18 x 1.5 muita liittymiä saatavissa, lisävarusteena PROFIBUS, ulkoinen kotelo Kierre DIN RS2 Muistiinpanoja 13

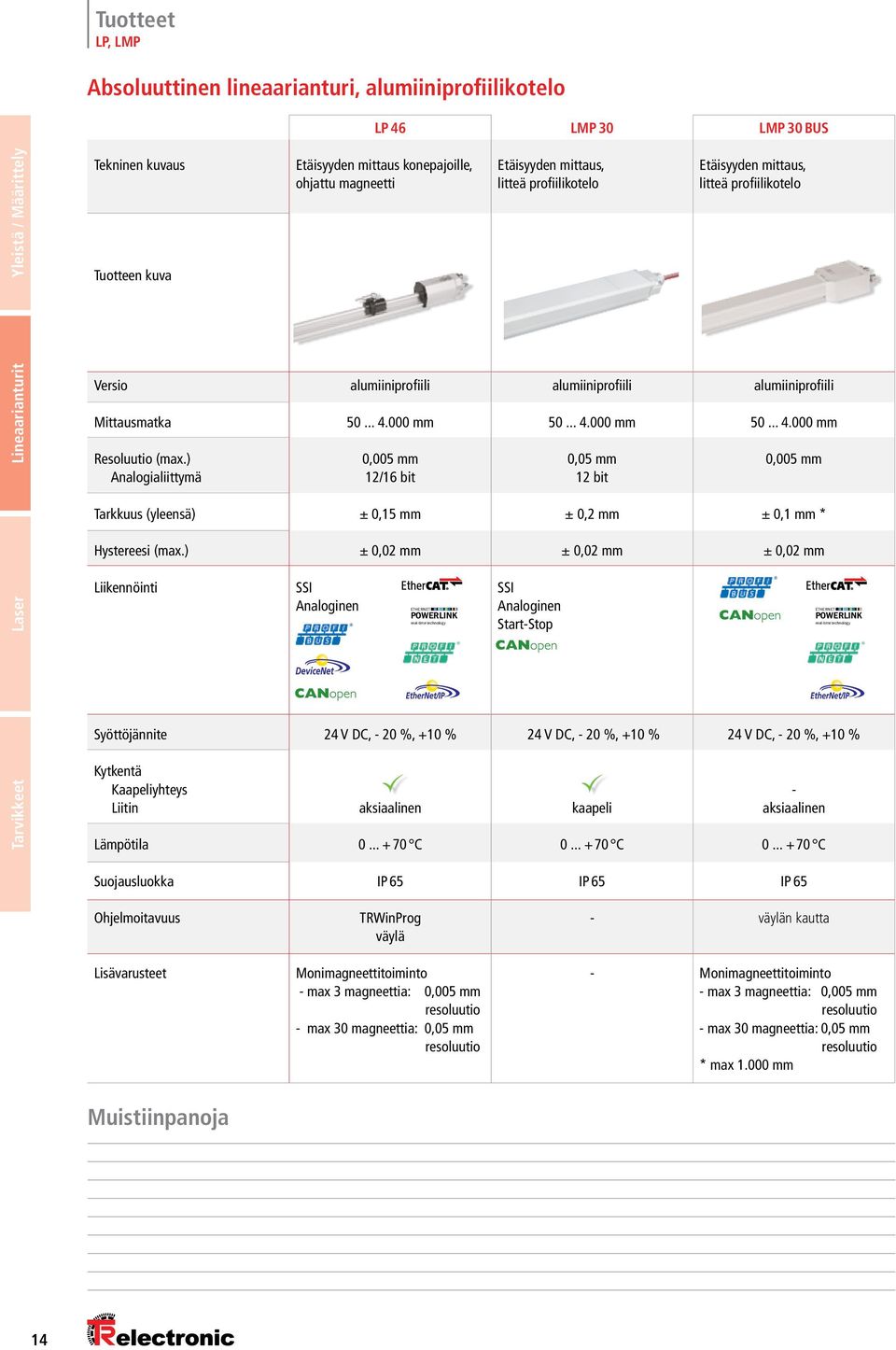

14 Tuotteet LP, LMP Absoluuttinen lineaarianturi, alumiiniprofiilikotelo LP 46 LMP 30 LMP 30 BUS Tekninen kuvaus Tuotteen kuva Etäisyyden mittaus konepajoille, ohjattu magneetti Etäisyyden mittaus, litteä profiilikotelo Etäisyyden mittaus, litteä profiilikotelo Versio alumiiniprofiili alumiiniprofiili alumiiniprofiili Mittausmatka mm mm mm Resoluutio (max.) Analogialiittymä 0,005 mm 12/16 bit 0,05 mm 12 bit 0,005 mm Tarkkuus (yleensä) ± 0,15 mm ± 0,2 mm ± 0,1 mm * Hystereesi (max.) ± 0,02 mm ± 0,02 mm ± 0,02 mm Liikennöinti SSI Analoginen POWERLINK ETHERNET real-time technology SSI Analoginen Start-Stop Syöttöjännite 24 V DC, - 20 %, +10 % 24 V DC, - 20 %, +10 % 24 V DC, - 20 %, +10 % Kytkentä Kaapeliyhteys Liitin aksiaalinen kaapeli - aksiaalinen Lämpötila C C C ETHERNET POWERLINK real-time technology Suojausluokka IP 65 IP 65 IP 65 Ohjelmoitavuus Lisävarusteet TRWinProg väylä Monimagneettitoiminto - max 3 magneettia: 0,005 mm resoluutio - max 30 magneettia: 0,05 mm resoluutio - väylän kautta - Monimagneettitoiminto - max 3 magneettia: 0,005 mm resoluutio - max 30 magneettia: 0,05 mm resoluutio * max mm Muistiinpanoja 14

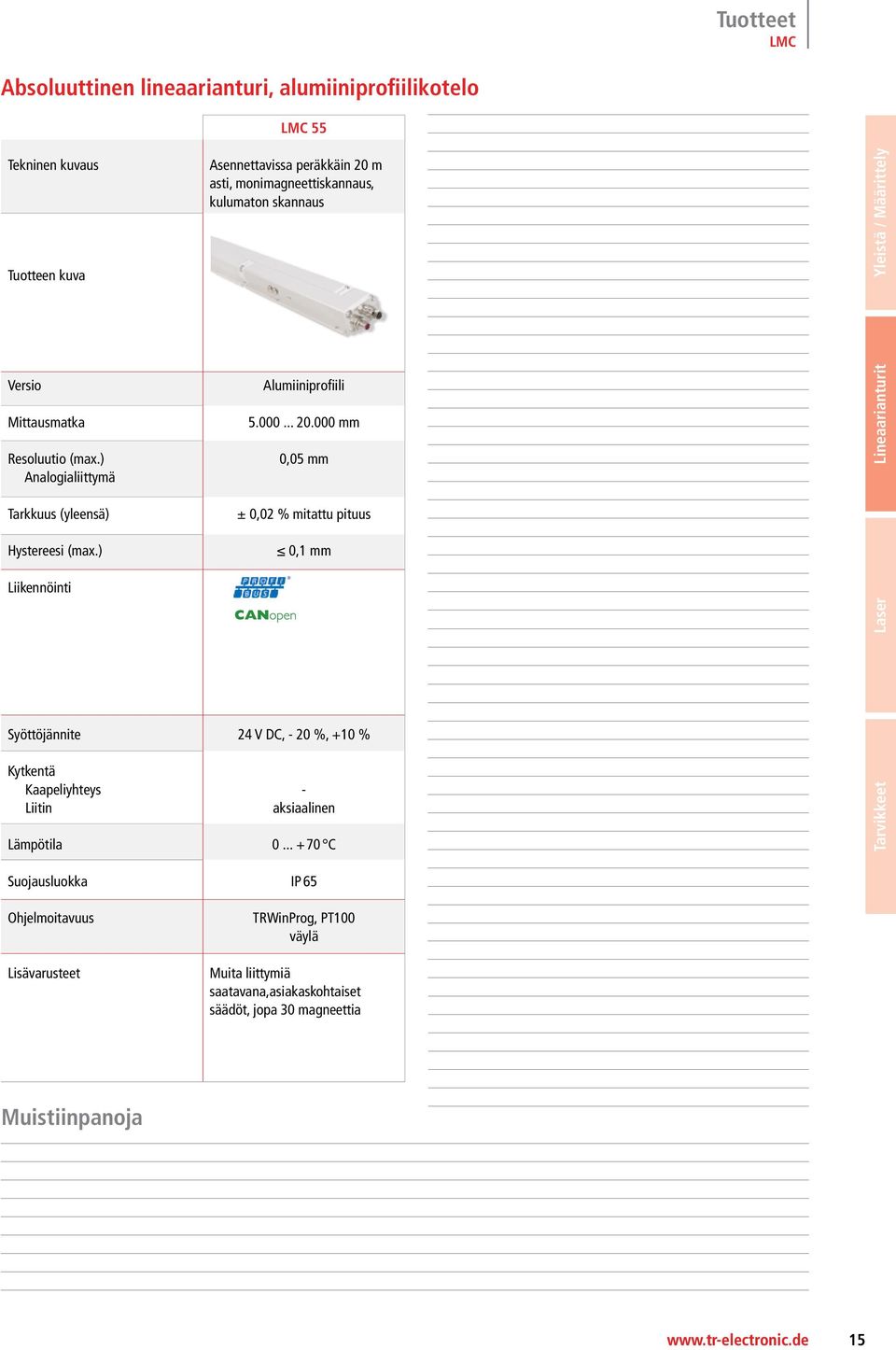

15 Tuotteet LMC Absoluuttinen lineaarianturi, alumiiniprofiilikotelo LMC 55 Tekninen kuvaus Tuotteen kuva Asennettavissa peräkkäin 20 m asti, monimagneettiskannaus, kulumaton skannaus Versio Mittausmatka Resoluutio (max.) Analogialiittymä Tarkkuus (yleensä) Hystereesi (max.) Liikennöinti Alumiiniprofiili mm 0,05 mm ± 0,02 % mitattu pituus 0,1 mm Syöttöjännite 24 V DC, - 20 %, +10 % Kytkentä Kaapeliyhteys Liitin - aksiaalinen Lämpötila C Suojausluokka IP 65 Ohjelmoitavuus Lisävarusteet TRWinProg, PT100 väylä Muita liittymiä saatavana,asiakaskohtaiset säädöt, jopa 30 magneettia Muistiinpanoja 15

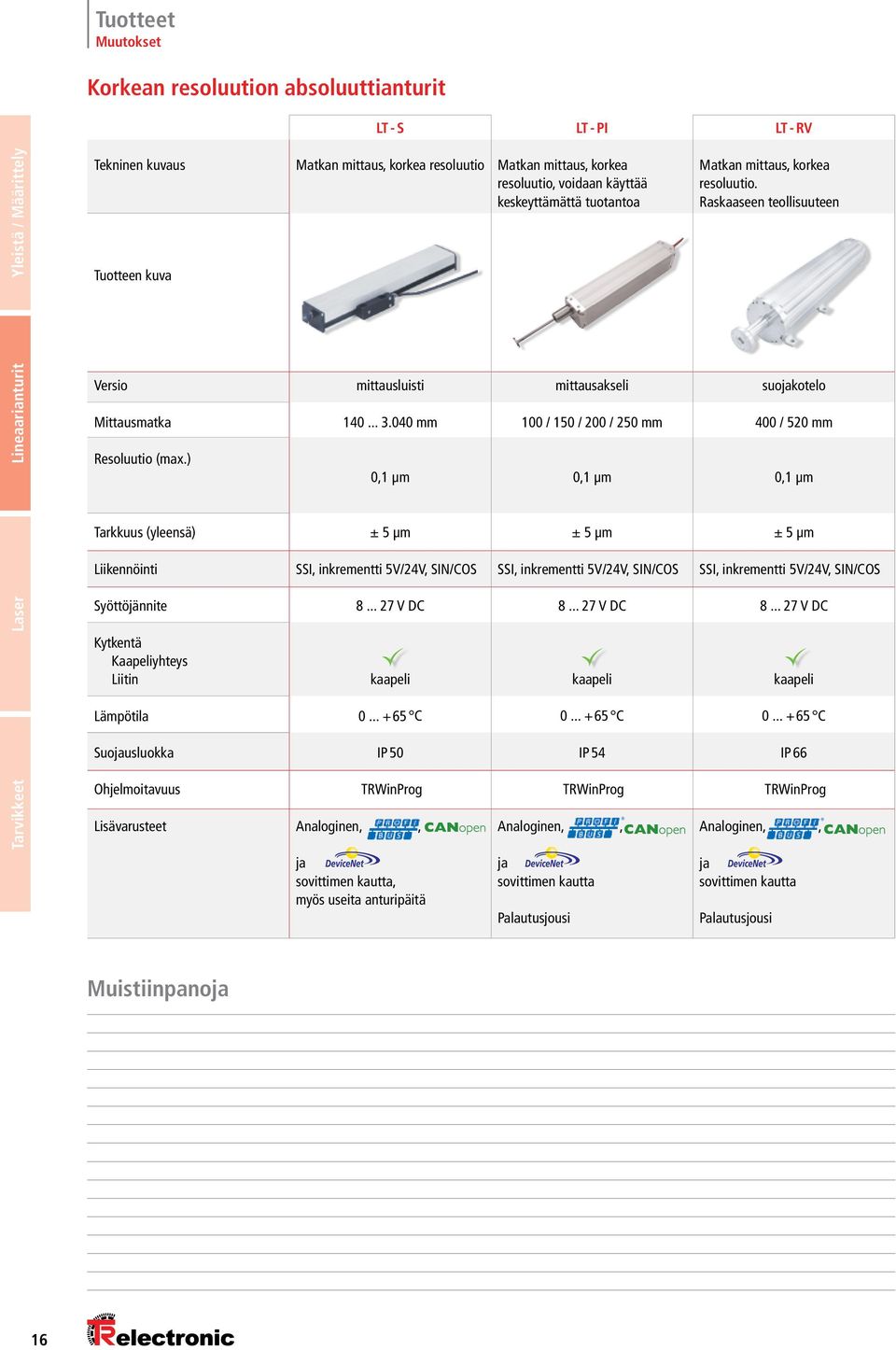

16 Tuotteet Muutokset Korkean resoluution absoluuttianturit LT - S LT - PI LT - RV Tekninen kuvaus Matkan mittaus, korkea resoluutio Matkan mittaus, korkea resoluutio, voidaan käyttää keskeyttämättä tuotantoa Tuotteen kuva Matkan mittaus, korkea resoluutio. Raskaaseen teollisuuteen Versio mittausluisti mittausakseli suojakotelo Mittausmatka mm 100 / 150 / 200 / 250 mm 400 / 520 mm Resoluutio (max.) 0,1 µm 0,1 µm 0,1 µm Tarkkuus (yleensä) ± 5 µm ± 5 µm ± 5 µm Liikennöinti SSI, inkrementti 5V/24V, SIN/COS SSI, inkrementti 5V/24V, SIN/COS SSI, inkrementti 5V/24V, SIN/COS Syöttöjännite V DC V DC V DC Kytkentä Kaapeliyhteys Liitin kaapeli kaapeli kaapeli Lämpötila C C C Suojausluokka IP 50 IP 54 IP 66 Ohjelmoitavuus TRWinProg TRWinProg TRWinProg Lisävarusteet Analoginen,, ja sovittimen kautta, myös useita anturipäitä Analoginen,, ja sovittimen kautta Palautusjousi Analoginen,, ja sovittimen kautta Palautusjousi Muistiinpanoja 16

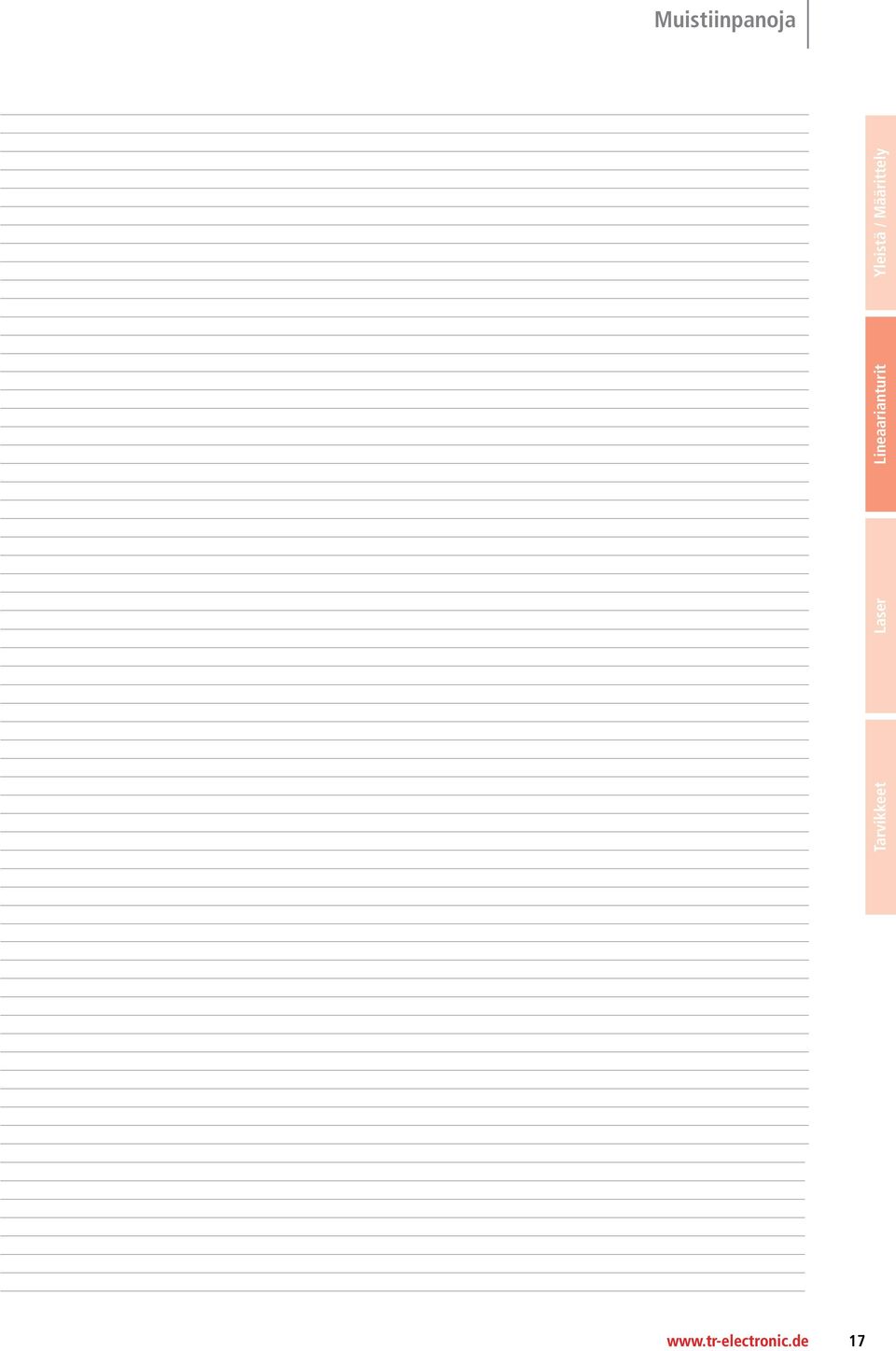

17 Muistiinpanoja 17

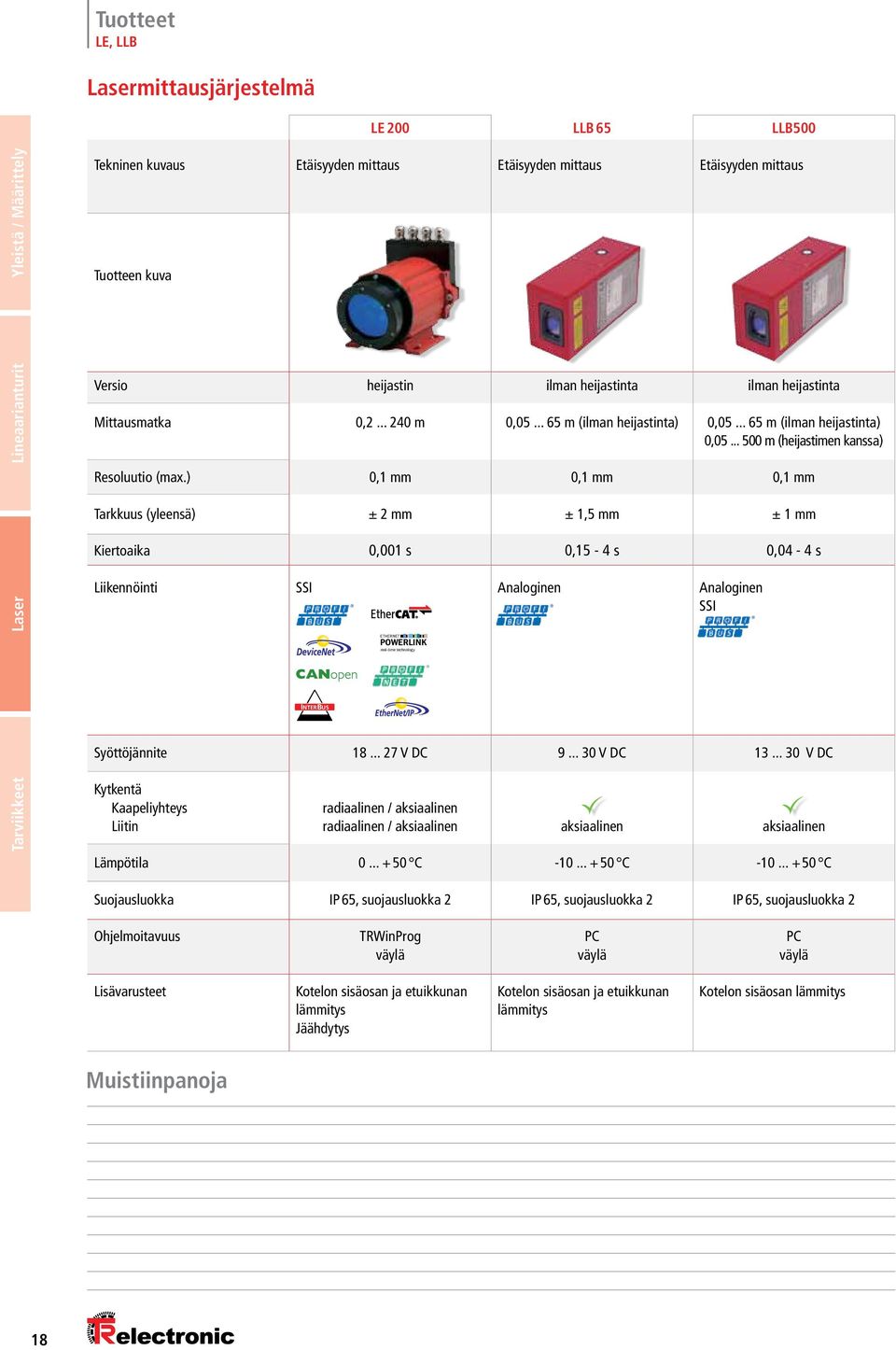

18 Tuotteet LE, LLB Lasermittausjärjestelmä LE 200 LLB 65 LLB500 Tekninen kuvaus Etäisyyden mittaus Etäisyyden mittaus Etäisyyden mittaus Tuotteen kuva Tarviikkeet Laser Lineaarianturit Versio heijastin ilman heijastinta ilman heijastinta Mittausmatka 0, m 0, m (ilman heijastinta) 0, m (ilman heijastinta) 0, m (heijastimen kanssa) Resoluutio (max.) 0,1 mm 0,1 mm 0,1 mm Tarkkuus (yleensä) ± 2 mm ± 1,5 mm ± 1 mm Kiertoaika 0,001 s 0,15-4 s 0,04-4 s Liikennöinti SSI Analoginen Analoginen SSI Syöttöjännite V DC V DC V DC Kytkentä Kaapeliyhteys Liitin INTER BUS POWERLINK ETHERNET real-time technology radiaalinen / aksiaalinen radiaalinen / aksiaalinen aksiaalinen aksiaalinen Lämpötila C C C Suojausluokka IP 65, suojausluokka 2 IP 65, suojausluokka 2 IP 65, suojausluokka 2 Ohjelmoitavuus TRWinProg väylä PC väylä PC väylä Lisävarusteet Kotelon sisäosan ja etuikkunan lämmitys Jäähdytys Kotelon sisäosan ja etuikkunan lämmitys Kotelon sisäosan lämmitys Muistiinpanoja 18

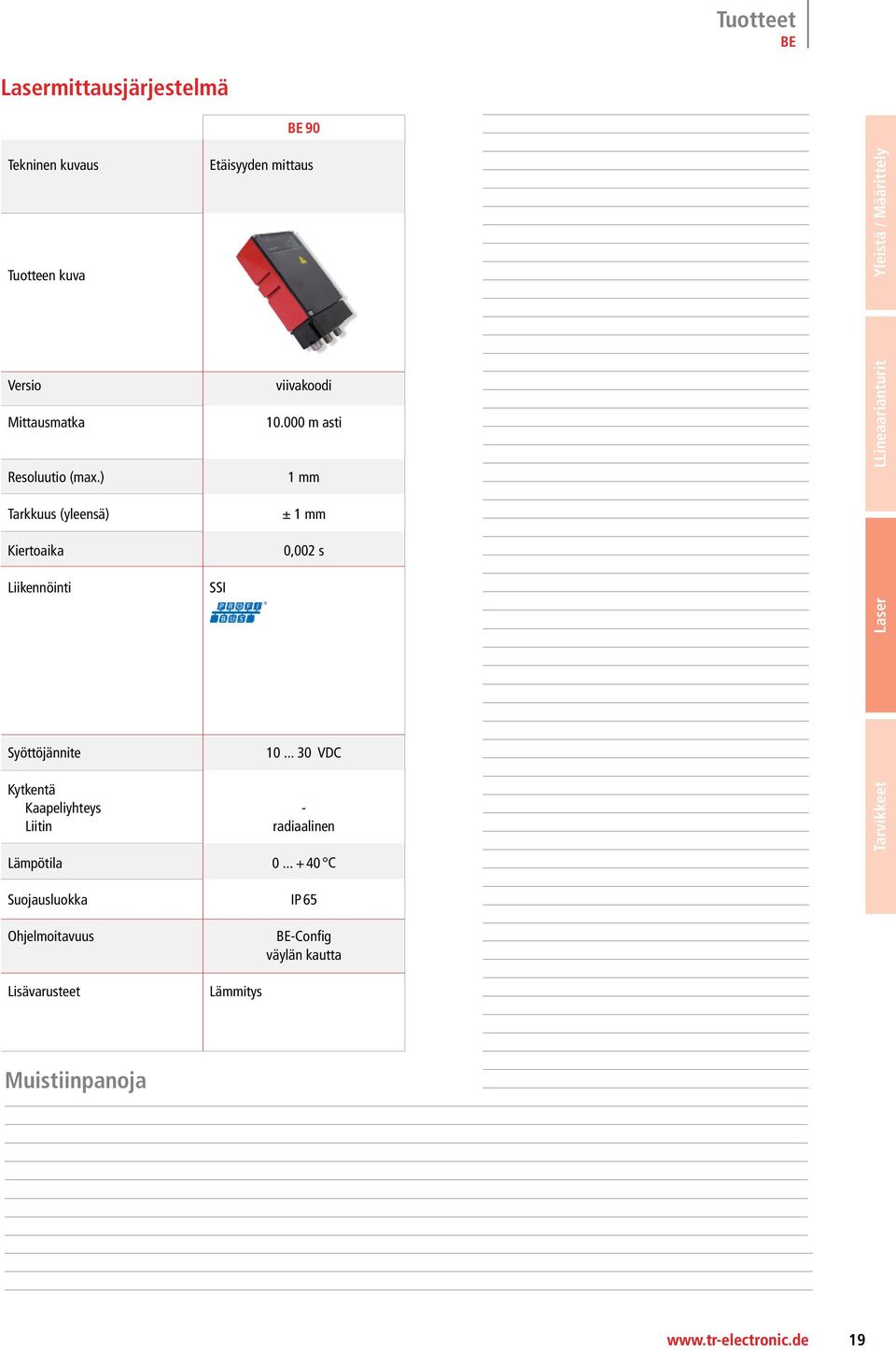

19 Tuotteet BE Lasermittausjärjestelmä BE 90 Tekninen kuvaus Tuotteen kuva Etäisyyden mittaus Versio Mittausmatka Resoluutio (max.) Tarkkuus (yleensä) Kiertoaika Liikennöinti Syöttöjännite Kytkentä Kaapeliyhteys Liitin SSI viivakoodi m asti 1 mm ± 1 mm 0,002 s VDC - radiaalinen Lämpötila C Tarvikkeet Laser LLineaarianturit Suojausluokka IP 65 Ohjelmoitavuus BE-Config väylän kautta Lisävarusteet Lämmitys Muistiinpanoja 19

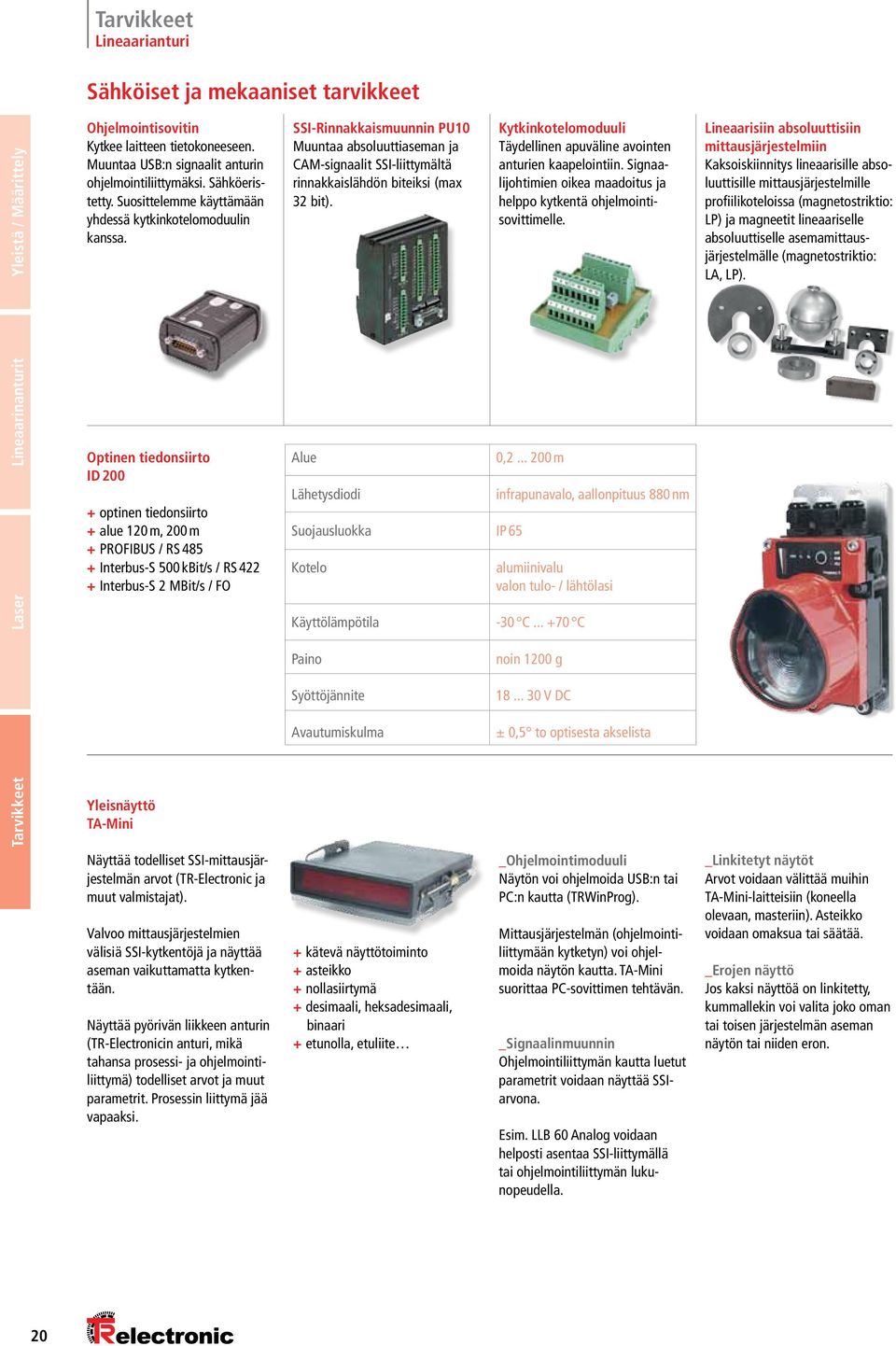

20 Tarvikkeet Lineaarianturi Sähköiset ja mekaaniset tarvikkeet Ohjelmointisovitin Kytkee laitteen tietokoneeseen. Muuntaa USB:n signaalit anturin ohjelmointiliittymäksi. Sähköeristetty. Suosittelemme käyttämään yhdessä kytkinkotelomoduulin kanssa. SSI-Rinnakkaismuunnin PU10 Muuntaa absoluuttiaseman ja CAM-signaalit SSI-liittymältä rinnakkaislähdön biteiksi (max 32 bit). Kytkinkotelomoduuli Täydellinen apuväline avointen anturien kaapelointiin. Signaalijohtimien oikea maadoitus ja helppo kytkentä ohjelmointisovittimelle. Lineaarisiin absoluuttisiin mittausjärjestelmiin Kaksoiskiinnitys lineaarisille absoluuttisille mittausjärjestelmille profiilikoteloissa (magnetostriktio: LP) ja magneetit lineaariselle absoluuttiselle asemamittausjärjestelmälle (magnetostriktio: LA, LP). Tarvikkeet Laser Lineaarinanturit Optinen tiedonsiirto ID optinen tiedonsiirto + alue 120 m, 200 m + PROFIBUS / RS Interbus-S 500 kbit/s / RS Interbus-S 2 MBit/s / FO Yleisnäyttö TA-Mini Alue Lähetysdiodi Suojausluokka IP 65 Kotelo 0, m infrapunavalo, aallonpituus 880 nm alumiinivalu valon tulo- / lähtölasi Käyttölämpötila -30 C C Paino Syöttöjännite Avautumiskulma noin 1200 g V DC ± 0,5 to optisesta akselista Näyttää todelliset SSI-mittausjärjestelmän arvot (TR-Electronic ja muut valmistajat). Valvoo mittausjärjestelmien välisiä SSI-kytkentöjä ja näyttää aseman vaikuttamatta kytkentään. Näyttää pyörivän liikkeen anturin (TR-Electronicin anturi, mikä tahansa prosessi- ja ohjelmointiliittymä) todelliset arvot ja muut parametrit. Prosessin liittymä jää vapaaksi. + kätevä näyttötoiminto + asteikko + nollasiirtymä + desimaali, heksadesimaali, binaari + etunolla, etuliite _Ohjelmointimoduuli Näytön voi ohjelmoida USB:n tai PC:n kautta (TRWinProg). Mittausjärjestelmän (ohjelmointiliittymään kytketyn) voi ohjelmoida näytön kautta. TA-Mini suorittaa PC-sovittimen tehtävän. _Signaalinmuunnin Ohjelmointiliittymän kautta luetut parametrit voidaan näyttää SSIarvona. Esim. LLB 60 Analog voidaan helposti asentaa SSI-liittymällä tai ohjelmointiliittymän lukunopeudella. _Linkitetyt näytöt Arvot voidaan välittää muihin TA-Mini-laitteisiin (koneella olevaan, masteriin). Asteikko voidaan omaksua tai säätää. _Erojen näyttö Jos kaksi näyttöä on linkitetty, kummallekin voi valita joko oman tai toisen järjestelmän aseman näytön tai niiden eron. 20
