1 Käyttöopas

2 HP Business Inkjet sarjan tulostin Käyttöopas

3 Tekijänoikeustiedot 2004 Copyright Hewlett Packard Development Company, L.P. Painos 1, 8/2004 Tämän julkaisun kopioiminen, muokkaaminen tai kääntäminen ilman kirjallista lupaa on kielletty, ellei tätä ole tekijänoikeuslaeilla sallittu. Tässä esitettyjä tietoja voidaan muuttaa ilman erillistä ilmoitusta. HP:n tuotteiden takuut määritellään niiden mukana toimitettavissa rajoitetun takuun lausekkeissa. Tämän julkaisun sisältö ei anna lisätakuita. Tämän julkaisun sisältö ei anna lisätakuita. HP ei vastaa tämän julkaisun sisältämistä virheistä tai puutteista. Tavaramerkkien lähdetiedot Microsoft, Windows, Windows NT ja MS-DOS ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. Novell ja NetWare ovat Novell Corporationin rekisteröityjä tavaramerkkejä. Pentium on Intel Corporationin rekisteröity tavaramerkki. Adobe ja Acrobat ovat Adobe Systems Incorporaten rekisteröityjä tavaramerkkejä. Käyttöturvallisuus Tätä tuotetta käytettäessä on aina noudatettava perusturvallisuusohjeita tulipalon tai sähköiskun aiheuttaman loukkaantumisriskin vähentämiseksi. 1 Lue ja ymmärrä kaikki tuotteeseen liittyvät ohjeet. 2 Käytä vain maadoitettua pistorasiaa, kun kytket tuotteen virtalähteeseen. Jos et tiedä, onko pistorasia maadoitettu, ota yhteyttä asiantuntevaan sähköasentajaan. 3 Noudata kaikkia tuotteeseen merkittyjä varoituksia ja ohjeita. 4 Irrota tuote seinäpistorasiasta ennen puhdistamista. 5 Tuotetta ei saa asentaa tai käyttää veden lähellä tai kun olet märkä. 6 Asenna tuote kunnolla tukevalle alustalle. 7 Asenna tuote suojattuun paikkaan, jossa johdon päälle ei voi astua ja jossa johtoon ei voi kompastua, jottei johto vaurioidu. 8 Jos tuote ei toimi kunnolla, katso kohtaa Ylläpito ja vianmääritys. 9 Laitteen sisällä ei ole käyttäjän huollettavia osia. Toimita laite tarvittaessa asiantuntevaan huoltoon.

4 Sisällys 1 Aloitusopas Muiden tuotetietoja sisältävien resurssien hakeminen Tulostimen osat Tulostimen käyttäminen Tulostusmateriaalin valitseminen Tulostusmateriaalin valintaa ja käyttöä koskevia vinkkejä Tuettujen tulostusmateriaalien tiedot Vähimmäismarginaalien asettaminen Tulostusmateriaalin lisääminen Lokeroasetusten määrittäminen Tulostusasetuksien muuttaminen Tulostustyön peruuttaminen Paperin molemmille puolille tulostaminen (kaksipuolinen tulostus) Kaksipuolista tulostusta koskevia sääntöjä Kaksipuolinen tulostus (Windows) Automaattinen kaksipuolinen tulostus (Mac OS) Käsikäyttöinen kaksipuolinen tulostus (Mac OS 9, versio 9.1 tai uudempi) Erikois- ja erikoiskokoisen materiaalin tulostus Ylläpito ja vianmääritys Mustekasettien vaihtaminen Tulostuspäiden ylläpito Värien kalibrointi Vianmääritysvihjeet ja apuvälineet Yleisiä vianmääritysvihjeitä Tulostusongelmien ratkaiseminen Tulostin sammuu odottamattomasti Kaikki tulostimen valot vilkkuvat Tulostin ei vastaa (mitään ei tulostu) Tulostin ei hyväksy tulostuspäätä Tulostaminen kestää kauan Tyhjä sivu tulostuu Sivulta puuttuu jotakin tai jotakin on väärin Teksti tai kuvat on sijoitettu väärin Huono tulostuslaatu ja odottamattomat tulosteet Merkityksettömien merkkien tulostuminen Tulosteessa on mustetahroja Muste ei täytä tekstiä tai kuvia kokonaan Tuloste on haalea tai värit eivät ole kirkkaat Värit tulostuvat mustavalkoisina Väärät värit tulostuvat Värit sekoittuvat toisiinsa tulosteessa Värit eivät asetu riviin oikein Tekstistä tai kuvista puuttuu viivoja tai pisteitä Paperin syöttöön liittyvien ongelmien ratkaiseminen Lokeroa ei voida asentaa Jokin muu paperin syöttöön liittyvä ongelma Tulostimen hallintaongelmien ratkaiseminen Sisäistä verkkopalvelinta (EWS) ei voi avata Asennusongelmien vianmääritys Kohdistussivun tulostamiseen liittyvät ongelmat FIWW 3

5 Ohjelmiston asentamiseen liittyvät ongelmat Tulostimen verkkoon kytkemiseen liittyvät ongelmat Tukosten poistaminen Tulostimen valot Ohjauspaneelin osat Ohjauspaneelin osat Ohjauspaneelin merkkivalot Verkkoliitännän merkkivalot Verkkoliitännän osat Verkkoliitännän merkkivalot Tulostimen kokoonpanon määritys ja hallinta Tulostimen hallinta Yleistietoja tulostimen hallintatehtävistä Yleistietoja tulostimen hallintatyökaluista Kokoonpanosivu Tulostimen kiinteän ohjelmiston päivittäminen Tulostimen määrittäminen (Windows) Suora liitäntä Verkkoliitäntä Kytkeminen langattomasti Tulostimen määrittäminen (Mac OS) Langattoman tiedonsiirron ohjelmiston asentaminen Langattomien tiedonsiirtoasetusten määrittäminen Langattoman tiedonsiirron perusasetusten määrittäminen Langattoman verkon suojausasetusten määrittäminen Langattoman verkon häiriöiden vähentäminen Tulostinohjelmiston poistaminen A HP:n tarvikkeet ja lisävarusteet Tulostustarvikkeiden tilaaminen Internetin kautta Lisävarusteet Tarvikkeet Mustetarvikkeet HP:n tulostusmateriaalit B Tuki ja takuu Sähköisen tuen saaminen HP:n puhelintuen saaminen Ennen kuin soitat Puhelintuen numerot Hewlett-Packardin rajoitettu takuu C Tulostimen tekniset tiedot Tulostimen tekniset tiedot D Lainsäädännön edellyttämät tiedot FCC statement EMI statement (Korea) VCCI statement (Japani) Lainsäädännön edellyttämä mallinumero Virtajohto LED-luokitus Langattomien laitteiden lainsäädäntöä koskevat huomautukset FIWW 4

6 Notice to users in Canada/Note à l attention des utilisateurs Canadien ARIB STD-T66 (Japan) Notice to users in Italy Notice to users in France Notice to users in the European Union Declaration of conformity HP Business Inkjet 1200/1200d/1200dn/1200dtn printer HP Business Inkjet 1200dtwn printer Kestävän kehityksen ohjelma Kulutuksen vähentäminen Virrankulutus Vaaralliset materiaalit Kierrätys Materiaaliturvallisuustiedotteet Palauttaminen elinkaaren päättyessä Hakemisto 5 FIWW

7 1 Aloitusopas Kiitos, että ostitte tulostimen. Tässä oppaassa on tulostimen käyttöön ja tulostukseen liittyvien ongelmien ratkaisuun liittyviä tietoja. Muiden tuotetietoja sisältävien resurssien hakeminen Seuraavat lähteet sisältävät tietoja ja lisää vianmääritysohjeita, joita ei ole sisällytetty tähän oppaaseen: Resurssi Kuvaus Sijainti Asennusjuliste Sisältää kuvitettuja asennustietoja. Tulostimen mukana toimitetaan tulostettu versio asiakirjasta. Starter CD -levy sisältää Adobe Acrobat PDF (Portable Document Format) -tiedostomuotoisen version asiakirjasta. Aloitusopas Readmetiedosto ja versiokommentit Sulautettu Web-palvelin (verkkoliitäntä) Työkaluryhmä-ohj elma (Microsoft Windows ) Tulostinohjaimien ohjetoiminto (Windows) HP Inkjet Työkaluryhmä (Mac OS) HP Instant Support Ohjauspaneeli Sisältää tulostimen asennusohjeet sekä tietoja takuusta ja käyttöturvallisuudesta. Sisältää viime hetken tietoja ja vianmääritysohjeita. Tämän avulla voit tarkastella tilatietoja, muuttaa asetuksia ja hallita tulostinta mistä tahansa verkossa olevasta tietokoneesta. Lisätietoja on kohdassa Sulautettu Web-palvelin (EWS). Tämän ohjelman avulla saat tietoja tulostuspään kunnosta ja pääset tulostimen ylläpitopalveluihin. Katso lisätietoja kohdasta Työkaluryhmä (Windows). Sisältää tulostinohjaimen ominaisuuksien kuvauksia. HP Inkjet Työkaluryhmä sisältää työkaluja, joiden avulla voit kalibroida tulostimen, puhdistaa tulostuspäät, tulostaa testisivun ja etsiä tukitietoja Web-sivustosta. Lisätietoja on kohdassa HP Inkjet Työkaluryhmä (Mac OS). Tämän ansiosta tulostusongelmat voidaan tunnistaa, määrittää ja ratkaista nopeasti. Katso lisätietoja kohdasta HP Instant Support. Sisältää tulostimen käyttöön liittyviä tila-, virhe-ja varoitustietoja. Toimitetaan painettuna oppaana tulostimen mukana. Sisältyy Starter CD -levyyn. Käytettävissä tavanomaisten Web-selainten avulla. Saat Työkaluryhmä-ohjelman käyttöön, jos olet valinnut asennusvaihtoehdon, johon ohjelma sisältyy. Käytettävissä tulostinohjaimesta. Käytettävissä tietokoneessa. Käytettävissä tavanomaisten Web-selainten tai Työkaluryhmä (Windows)-ohjelman avulla. Lisätietoja on kohdassa Tulostimen valot. FIWW 6

8 Resurssi Kuvaus Sijainti Lokit ja raportit Sisältää tietoja erilaisista aiemmista tapahtumista. Lisätietoja on kohdassa Tulostimen valvonta. Kokoonpanosivu Sisältää tulostimen laitteistoon liittyviä tietoja (esimerkiksi kiinteän ohjelman version ja mallinumeron), tulostimen asetukset sekä tietoja asennetuista lisävarusteista (esimerkiksi muistista ja lokeroista). Jos tulostin on liitetty verkkoon, kokoonpanosivun lisäksi on käytettävissä verkkokokoonpanosivu. Lisätietoja on kohdassa Kokoonpanosivu. Järjestelmätestit ja tulosteet (kuten esittelysivun tuloste ja materiaaliradan testi) Sisältävät tietoja, joiden avulla tulostinmekanismiin ja materiaalirataan liittyvät tulostusongelmat voidaan selvittää. Esittelysivun tulostaminen Materiaaliradan testi HP:n Web-sivustot Sisältävät uusimmat tulostinohjelmistoon, tuotteisiin ja tukeen liittyvät tiedot. Lisätietoja on kohdassa Tulostimen hallinta. businessinkjet1200 HP:n puhelintuki Sisältää tietoja yhteydenotosta HP:hen. Takuuaikana tämä tuki on yleensä ilmainen. Lisätietoja on kohdassa HP:n puhelintuen saaminen Aloitusopas FIWW

9 Tulostimen osat Näkymä edestä Paperiohjaimet 2 Tulostelokero 3 Ohjauspaneeli 4 Yläsuojakansi 5 Mustekasettikansi 6 Lokero 1 7 Lokero 2 8 Paperipinon korkeuden osoitin 9 Tulostuspään lukitusvipu 10 Tulostuspäät 11 Mustekasetit FIWW 8

10 Ohjauspaneeli Lisätietoja ohjauspaneelin viesteistä on kohdassa Tulostimen valot Kokoonpanosivu-painike 2 (Virtapainike) ja valo 3 Tulostuspään valo 4 Mustekasettivalo 5 Luukku auki -merkkivalo 6 Paperi loppu -merkkivalo 7 (Peruuta-painike) 8 (Jatka-painike) ja -valo 9 Paperitukos-merkkivalo 10 Musteväri-merkkivalot Näkymä takaa Verkkoliitäntä (HP Business Inkjet 1200dn/1200dtn/dtwn -tulostin) 2 USB-liitäntä 3 Rinnakkaisliitäntä (IEEE 1284) 4 Virtajohdon liitin 5 Automaattinen kaksipuolinen tulostusyksikkö (HP Business Inkjet 1200d/1200dn/1200dtn/ 1200dtwn -tulostin) 6 Takapaneeli (HP Business Inkjet tulostin) Aloitusopas FIWW

11 2 Tulostimen käyttäminen Tässä osassa on tietoja tulostimelle sopivista tulostusmateriaaleista, tulostusasetusten muuttamisesta ja perustulostustoiminnoista. Tulostusmateriaalin valitseminen Tulostin on suunniteltu tulostamaan useimmille toimistopaperityypeille. Kokeile useita tulostusmateriaalityyppejä, ennen kuin hankit suuria määriä tiettyä materiaalia. Käytä HP-tulostusmateriaaleja parhaan tulostuslaadun takaamiseksi. Lisätietoja on kohdassa HP:n tarvikkeet ja lisävarusteet. Tulostusmateriaalin valintaa ja käyttöä koskevia vinkkejä Noudattamalla seuraavia ohjeita tulostuksen laatu on paras mahdollinen: Käytä aina tulostusmateriaalia, joka vastaa tulostimen vaatimuksia. Lisätietoja on kohdassa Tuettujen tulostusmateriaalien tiedot. Lataa lokeroon vain yhtä tulostusmateriaalia kerrallaan. Lataa tulostusmateriaali Lokeroon 1 ja Lokeroon 2 tulostuspuoli alaspäin niin, että paperi on kohdistettu lokeron oikean reunan ja takareunan kanssa. Lisätietoja on kohdassa Tulostusmateriaalin lisääminen. Lokero 2 on tarkoitettu vain tavalliselle paperille. Älä lataa lokeroita liian täyteen. Lisätietoja on kohdassa Tuettujen tulostusmateriaalien tiedot. Jotta voit ehkäistä paperitukokset, laadun heikkenemisen ja muut tulostusongelmat, vältä seuraavia tulostusmateriaaleja: moniosaiset lomakkeet vahingoittunut, käpristynyt tai ryppyinen tulostusmateriaali aukkoja tai reikiä sisältävä tulostusmateriaali voimakkaasti kuvioitu, kohokuvioitu tai mustetta huonosti imevä tulostusmateriaali liian kevyt tai helposti venyvä tulostusmateriaali Kortit ja kirjekuoret Älä käytä erittäin liukaspintaisia kirjekuoria tai tarralla, lukistussoljella tai osoiteikkunalla varustettuja kirjekuoria. Älä myöskään käytä paksuja, epäsäännöllisiä tai kulmista käpristyneitä kortteja ja kirjekuoria äläkä kortteja ja kirjekuoria, jotka ovat muutoin vahingoittuneet. Käytä tiiviitä kirjekuoria ja varmista, että kirjekuorten taitot ovat terävät. Lataa kirjekuoret tulostimeen suljinläppä ylöspäin. FIWW 10

12 Valokuvapaperi Käytä Paras-laatua valokuvien tulostukseen. Ota huomioon, että tätä tulostuslaatua käytettäessä tulostus kestää kauemmin, sillä tulostukseen tarvitaan suurempi määrä tietokoneen muistia. Poista tulostetut arkit ja siirrä ne sivuun kuivumaan. Märkien tulosteiden pinoutuminen saattaa aiheuttaa värien leviämistä. Kalvot Aseta kalvot lokeroon karkea puoli alaspäin ja liimanauha tulostimen takaosaan suunnattuna. Käytä Paras-laatua kalvojen tulostukseen. Tätä tulostustilaa käytettäessä tulosteella on aikaa kuivua ja tuloste ehtii varmasti kuivua täysin, ennen kuin seuraava tuloste tulee lokeroon. Märkien tulosteiden pinoutuminen saattaa aiheuttaa värien leviämistä. Erikoiskokoinen tulostusmateriaali Käytä vain tulostimen tukemia erikoiskokoisia tulostusmateriaaleja. Jos sovellus tukee erikoiskokoisia tulostusmateriaaleja, määritä tulostusmateriaalin koko sovelluksen avulla ennen asiakirjan tulostusta. Jos sovellus ei tue tätä, määritä koko tulostinohjaimessa. Kun aiemmin luotuja asiakirjoja tulostetaan erikoiskokoiselle tulostusmateriaalille, asiakirja on ehkä muotoiltava uudelleen. Tuettujen tulostusmateriaalien tiedot Tässä osiossa on tulostimen tukemien tulostusmateriaalien kokoa, tyyppiä ja painoa koskevia tietoja. Opas sisältää myös tietoja lokeroiden kapasiteeteista. Huomautus Lokero 2 tulee HP Business Inkjet 1200dtn- ja HP Business Inkjet 1200dtwn -tulostimien mukana. Tuetut koot Materiaalin koko Lokero 1 Lokero 2 Automaattinen kaksipuolinen tulostusyksikkö Normaalit paperikoot U.S. Letter* (216 x 279 mm, 8,5 x 11 tuumaa) U.S. Legal* (216 x 356 mm, 8,5 x 14 tuumaa) A4* (210 x 297 mm, 8,3 x 11,7 tuumaa) U.S. Executive* (184 x 267 mm, 7,25 x 10,5 tuumaa) U.S. Statement* (140 x 216 mm, 5,5 x 8,5 tuumaa) ISO B5* (176 x 250 mm, 6,9 x 9,8 tuumaa) Tulostimen käyttäminen FIWW

13 Materiaalin koko Lokero 1 Lokero 2 Automaattinen kaksipuolinen tulostusyksikkö A5* (148 x 210 mm, 5,8 x 8,3 tuumaa) Kirjekuoret U.S. #10 -kirjekuori (105 x 241 mm, 4,12 x 9,5 tuumaa) Monarch-kirjekuori (98 x 191 mm; 3,88 x 7,5 tuumaa) HP Greeting Card -kirjekuori (111 x 152 mm, 4,38 x 6 tuumaa) A2-kirjekuori (111 x 146 mm, 4,37 x 5,75 tuumaa) DL-kirjekuori (110 x 220 mm, 4,3 x 8,7 tuumaa) C5-kirjekuori (162 x 229 mm, 6,4 x 9 tuumaa) C6-kirjekuori (114 x 162 mm, 4,5 x 6,4 tuumaa) Kirjekuori Kaku #2 (240 x 333 mm, 9,4 x 13,1 tuumaa) Japanilainen kirjekuori Chou #3 (120 x 235 mm, 4,7 x 9,3 tuumaa) Japanilainen kirjekuori Chou #4 (90 x 205 mm, 3,5 x 8,1 tuumaa) Kortit index card (kortti)* (76,2 x 127 mm, 3 x 5 tuumaa) index card (kortti)* (102 x 152 mm, 4 x 6 tuumaa) index card (kortti)* (127 x 203 mm, 5 x 8 tuumaa) ISO A6 -kortti* (105 x 149 mm, 4,13 x 5,83 tuumaa) Hagaki* (100 x 148 mm, 3,9 x 5,8 tuumaa) Hagaki* (148 x 200 mm, 5,8 x 7,9 tuumaa) Muut tulostusmateriaalit Valokuvatulostusmateriaali* (102 x 152 mm, 4 x 6 tuumaa) Julistepaperi (enintään 21,6 x 594,4 cm, 8,5 x 234 tuumaa) Erikoiskokoinen tulostusmateriaali* (76,2 216 x mm, 3 8,5 x 5 14 tuumaa) * Nämä tulostusmateriaalit tukevat käsisyöttöistä kaksipuolista tulostusta. Lisätietoja on kohdassa Paperin molemmille puolille tulostaminen (kaksipuolinen tulostus). FIWW 12

14 Tuettujen tulostusmateriaalien tyypit ja painot Lokero Tyyppi Paino Kapasiteetti Lokero 1 Paperi g/m 2 Kalvot tai tarrat (16 36 lb:n kova asiakirjapaperi) Kirjekuoret g/m 2 (20 24 lb:n kova asiakirjapaperi -kirjekuori) Kortit Enintään 200 g/m 2 (110 lb:n hakemistokortti) Lokero 2 Vain tavallinen paperi g/m 2 Automaattinen kaksipuolinen tulostusyksikkö Tulostelokero (16 28 lb:n kova asiakirjapaperi) Paperi g/m 2 Kaikki tuetut tulostusmateriaalit (16 28 lb:n kova asiakirjapaperi) Enintään 150 arkkia tavallista paperia. (15 mm:n pino) Enintään 30 arkkia (8 mm:n pino) Enintään 22 arkkia (15 mm:n pino) Enintään 5 korttia Enintään 250 arkkia tavallista paperia (25 mm:n pino) Ei tiedossa Enintään 150 arkkia tavallista paperia. (tekstitulostus) Tulostimen käyttäminen FIWW

15 Vähimmäismarginaalien asettaminen Asiakirjan marginaalien tulee vastata seuraavia vähimmäismarginaaleja pystyasennossa (tai olla niitä suurempia). Yläreuna Yläreuna Alareuna Vasen reuna Oikea reuna Alareuna Vasen reuna Oikea reuna Tulostusmateriaalit Vasen marginaali Oikea marginaali Ylämarginaali Alamarginaali U.S. Letter, U.S. Legal, A4, U.S. Executive, U.S. Statement, ISO B5, A5, korit, erikoiskokoinen tulostusmateriaali 3,3 mm (0,13 tuumaa) 3,3 mm (0,13 tuumaa) 1,8 mm (0,069 tuumaa) 11,7 mm (0,46 tuumaa) Kirjekuoret 11,7 mm (0,46 tuumaa) 11,7 mm (0,46 tuumaa) 3,3 mm (0,13 tuumaa) 3,3 mm (0,13 tuumaa) Valokuvatulostusmateriaali (4 x 6 tuumaa (101,6 x 152,4 mm)) irtirevittävällä välilehdellä 3,0 mm (0,12 tuumaa) 3,0 mm (0,12 tuumaa) 3,0 mm (0,12 tuumaa) 3,0 mm (0,12 tuumaa) Julistepaperi 3,3 mm (0,13 tuumaa) 3,3 mm (0,13 tuumaa) 0,0 mm* (0,0 tuumaa) 0,0 mm* (0,0 tuumaa) *Julistepaperin ylä- ja alamarginaalit viittaavat kahden erillisen julistearkin väliseen etäisyyteen. Huomautus Kun automaattinen kaksipuolinen tulostusyksikkö on käytössä, ylä- ja alareunan vähimmäismarginaalien tulee olla vähintään 12,7 mm (0,5 tuumaa). FIWW 14

16 Tulostusmateriaalin lisääminen Tämä luku sisältää ohjeet, joiden avulla tulostimeen lisätään tulostusmateriaalia. Paperin lisääminen lokeroon 1 tai lokeroon 2 1 Vedä lokero ulos tulostimesta puristamalla lokeron etureunan alapuolelta. 2 Jos lisäät paperia lokeroon 1, nosta tulostelokeroa. 3 Jos tulostusmateriaali on liian pitkä, siirrä etureunassa olevaa lukitussalpaa oikealle ja laske lokeron etureuna. Letter/A4 Legal 4 Paina tulostusmateriaalin leveysohjaimen painiketta ja liu'uta ohjainta vasemmalle. Paina tulostusmateriaalin pituusohjaimien painiketta ja liu'uta ohjainta itseäsi kohden. 5 Aseta tulostusmateriaali tulostuspuoli alaspäin paperilokeron oikeaa reunaa pitkin. Varmista, että tulostusmateriaalipino on vasten lokeron oikeaa ja takareunaa eikä se pursu reunojen ylitse. 6 Paina tulostusmateriaalin ohjainten painikkeita ja liu'uta ohjaimet kiinni ladatun tulostusmateriaalin reunoihin. Jos olet nostanut tulostuslokeron, laske se alkuperäiseen asentoonsa. 7 Aseta lokero kevyesti takaisin tulostimeen. VAROITUS Jos tulostimeen lisätty tulostusmateriaali on legal-kokoa tai sitä pidempää, jätä lokeron etureuna avoimeksi. Jos lokeron etureuna suljetaan, kun tulostimeen on lisätty tavallista pidempää tulostusmateriaalia, tulostin tai tulostusmateriaali voivat vahingoittua Tulostimen käyttäminen FIWW

17 Lokeroasetusten määrittäminen Tulostin ottaa tulostusmateriaalia oletusarvon mukaan lokerosta 1. Jos lokero 1 on tyhjä, tulostin ottaa tulostusmateriaalia lokerosta 2 (jos se on asennettuna). Voit muuttaa tämän oletustavan seuraavien sisäisen verkkopalvelimen tai Työkaluryhmä (Windows)-apuohjelman toimintojen avulla. Lokeron lukitus. Tämän ominaisuuden avulla voit suojata erikoismateriaaleja (esimerkiksi kirjeotsikoita ja esitulostettua tulostusmateriaalia) tahattomalta käytöltä. Jos tulostimesta loppuu paperi kesken tulostuksen, tulostin ei voi hakea paperia lukitusta lokerosta. Oletuslokero.Tämän toiminnon avulla määrität ensimmäisen lokeron, josta tulostin hakee tulostusmateriaalia. Huomautus Jotta voisit ottaa käyttöön lokeron lukitus- ja oletuslokeroasetukset, sinun on valittava automaattinen lokeron valinta tulostimen ohjelmistossa. Jos verkkotulostimeen määritetään oletuslokero, asetus koskee kaikkia tulostimen käyttäjiä. Lokero 2 on tarkoitettu vain tavalliselle paperille. Lokeron asetusten määrittäminen 1 Varmista, että tulostimeen on kytketty virta. 2 Työkaluryhmä-apuohjelmasta: Napsauta Kirjoitinpalvelut-välilehden Kokoonpanon lisäasetukset -painiketta. Sisäisestä verkkopalvelimesta: Valitse Asetukset-välilehti ja valitse sitten vasemmanpuoleisesta ruudusta Paperinkäsittely. 3 Muuta haluamiasi lokeroasetuksia ja valitse OK tai Käytä. Seuraavassa taulukossa on eri tapoja, joilla lokeroasetuksia voidaan käyttää eri tulostustarpeisiin. Jos haluat lisätä molempiin lokeroihin samaa tulostusmateriaalia ja haluat, että tulostin hakee tulostusmateriaalin toisesta lokerosta, jos ensisijainen lokero on tyhjä. käyttää lokeroissa sekä erikoistulostusmateriaalia (kuten kalvoja ja kirjeotsikoita) että tavallista paperia. Lataa tulostusmateriaalia molempiin lokeroihin, mutta anna tulostimen ottaa tulostusmateriaalia ensin tietystä lokerosta. Toimi näiden ohjeiden mukaisesti 1 Lisää tulostusmateriaalia lokeroon 1 ja lokeroon 2. Lisätietoja on kohdassa Tulostusmateriaalin lisääminen. 2 Varmista, että lokeron lukitus ei ole käytössä. 1 Lisää erikoistulostusmateriaalia lokeroon 1 ja tavallista paperia lokeroon 2. 2 Varmista, että lokero 1 on lukittu. 1 Lisää tulostusmateriaalia lokeroon 1 ja lokeroon 2. 2 Varmista, että oletuslokeroksi on asetettu haluttu lokero. FIWW 16

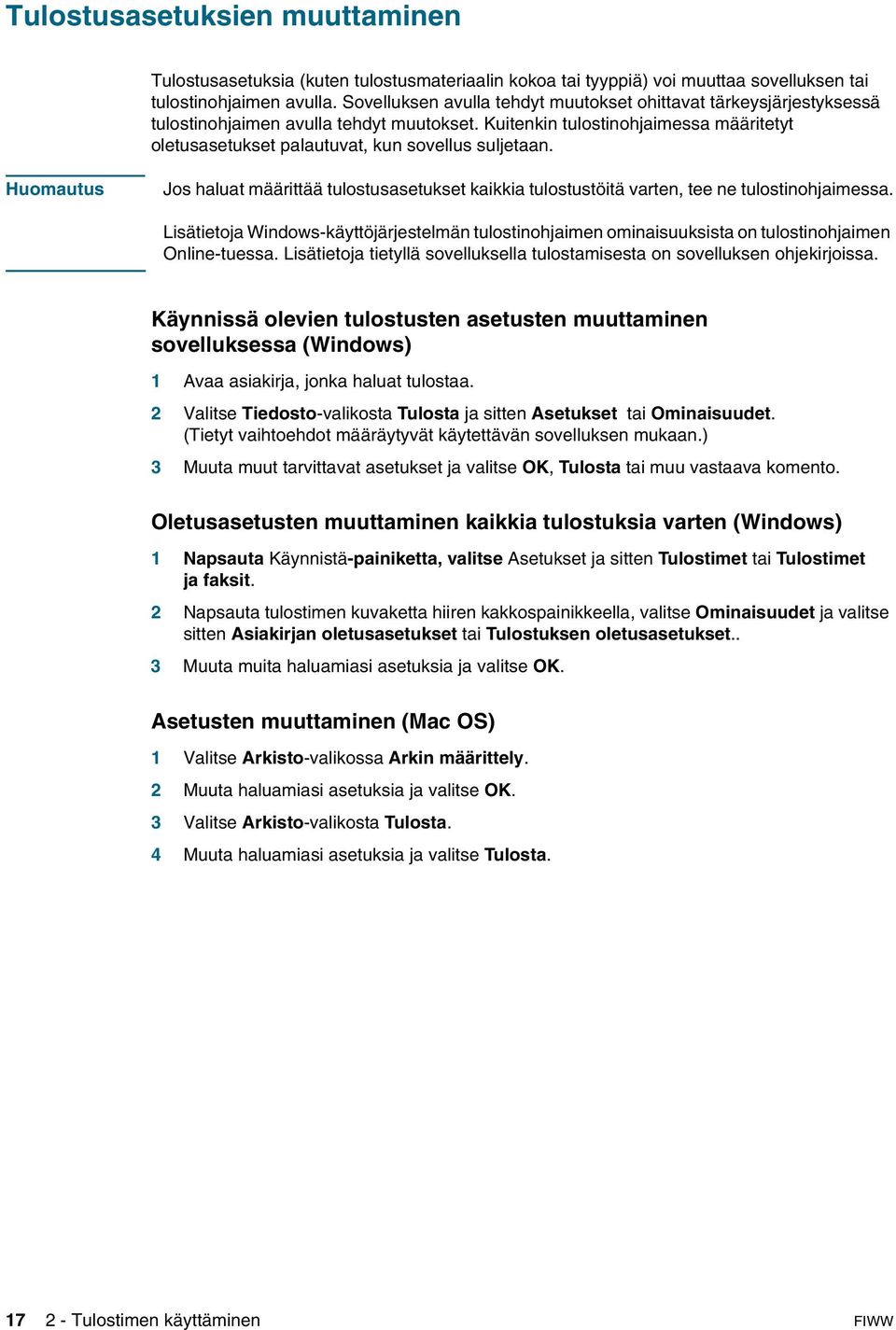

18 Tulostusasetuksien muuttaminen Tulostusasetuksia (kuten tulostusmateriaalin kokoa tai tyyppiä) voi muuttaa sovelluksen tai tulostinohjaimen avulla. Sovelluksen avulla tehdyt muutokset ohittavat tärkeysjärjestyksessä tulostinohjaimen avulla tehdyt muutokset. Kuitenkin tulostinohjaimessa määritetyt oletusasetukset palautuvat, kun sovellus suljetaan. Huomautus Jos haluat määrittää tulostusasetukset kaikkia tulostustöitä varten, tee ne tulostinohjaimessa. Lisätietoja Windows-käyttöjärjestelmän tulostinohjaimen ominaisuuksista on tulostinohjaimen Online-tuessa. Lisätietoja tietyllä sovelluksella tulostamisesta on sovelluksen ohjekirjoissa. Käynnissä olevien tulostusten asetusten muuttaminen sovelluksessa (Windows) 1 Avaa asiakirja, jonka haluat tulostaa. 2 Valitse Tiedosto-valikosta Tulosta ja sitten Asetukset tai Ominaisuudet. (Tietyt vaihtoehdot määräytyvät käytettävän sovelluksen mukaan.) 3 Muuta muut tarvittavat asetukset ja valitse OK, Tulosta tai muu vastaava komento. Oletusasetusten muuttaminen kaikkia tulostuksia varten (Windows) 1 Napsauta Käynnistä-painiketta, valitse Asetukset ja sitten Tulostimet tai Tulostimet ja faksit. 2 Napsauta tulostimen kuvaketta hiiren kakkospainikkeella, valitse Ominaisuudet ja valitse sitten Asiakirjan oletusasetukset tai Tulostuksen oletusasetukset.. 3 Muuta muita haluamiasi asetuksia ja valitse OK. Asetusten muuttaminen (Mac OS) 1 Valitse Arkisto-valikossa Arkin määrittely. 2 Muuta haluamiasi asetuksia ja valitse OK. 3 Valitse Arkisto-valikosta Tulosta. 4 Muuta haluamiasi asetuksia ja valitse Tulosta Tulostimen käyttäminen FIWW

19 Tulostustyön peruuttaminen Voit peruuttaa tulostustyön seuraavilla tavoilla: Ohjauspaneeli Paina (Peruuta-painike). Tämä poistaa työn, jota tulostin on suorittamassa. Tämä ei vaikuta jonossa oleviin muihin tulostustöihin. Windows Kaksoisnapsauta tietokoneen näytön oikeassa alanurkassa olevaa tulostinkuvaketta. Valitse tulostustyö ja paina sitten näppäimistön Poista-näppäintä. Mac OS 9 (9.1 ja uudemmat) Kaksoisosoita työpöydän tulostinsymbolia, valitse tulostustyö ja osoita sitten Roskakoria. Mac OS X ( ja uudemmat) Osoita Tulostuskeskus ja sitten tulostinsymbolia. Valitse tulostustyö ja osoita Poista. Paperin molemmille puolille tulostaminen (kaksipuolinen tulostus) Voit tulostaa arkin kummallekin puolelle automaattisesti käyttämällä kaksipuolista tulostusyksikköä tai kääntämällä arkin manuaalisesti toisin päin ja syöttämällä sen sitten tulostimeen uudelleen. Kaksipuolista tulostusta koskevia sääntöjä Käytä aina tulostusmateriaalia, joka vastaa tulostimen vaatimuksia. Lisätietoja on kohdassa Tuettujen tulostusmateriaalien tiedot. Määritä kaksipuolinen tulostus sovelluksessa tai tulostinohjaimessa. Kun tulostat kaksipuolisesti, älä käytä tulostusmateriaalina kalvoja, julistepaperia, kirjekuoria, valokuvapaperia, kiiltävää tulostusmateriaalia, alle 60 g/m2 tai yli 90 g/m 2 painavaa paperia. Edellä mainitut materiaalit saattavat aiheuttaa tukoksia. Useat tulostinmateriaalit tulee asettaa tietyssä suunnassa kaksipuolista tulostusta varten. Tällaisia papereita ovat esimerkiksi kirjeotsikkopaperi, esitulostettu paperi, vesileimalla varustettu paperi ja rei'itetty paperi. Kun tulostat Windows-käyttöjärjestelmästä, tulostin tulostaa ensimmäisen tulostusmateriaalisivun ensin. Kun tulostat Mac OS -käyttöjärjestelmästä, tulostin tulostaa toisen sivun ensin. Lataa tulostusmateriaali etusivu alaspäin. Kun tulostusmateriaalin toinen puoli on tulostettu, tulostin pitää tulostusmateriaalin sisässään ja odottaa hetken musteen kuivumista. Kun muste on kuivunut, tulostusmateriaali vedetään takaisin tulostimeen ja tulostusmateriaalin toinen puoli tulostetaan. Kun tulostus on valmis, tulostusmateriaali pudotetaan tulostelokeroon. Älä ota paperia, ennen kuin tulostus on valmis. Voit tulostaa erikoiskokoisen tulostusmateriaalin kummallekin puolelle käyttämällä tulostimen manuaalinen kaksipuolinen tulostus -ominaisuutta. (Luettelo tuetuista erikoiskokoisista tulostusmateriaaleista on kohdassa Tuettujen tulostusmateriaalien tiedot.) FIWW 18

20 Kaksipuolinen tulostus (Windows) 1 Lataa asianmukaista tulostusmateriaalia. Lisätietoja on kohdassa Kaksipuolista tulostusta koskevia sääntöjä ja Tulostusmateriaalin lisääminen. 2 Avaa asiakirja ja valitse Tiedosto-valikosta Tulosta. Valitse sen jälkeen Asetukset, Asiakirjan oletusasetukset tai Tulostuksen oletusasetukset. 3 Napsauta Viimeistely-välilehteä. 4 Valitse Kaksipuolinen tulostus -valintaruutu. 5 Varmista automaattista kaksipuolista tulostusta varten, että Käytä automaattista kaksipuolista tulostusyksikköä on valittuna. Varmista manuaalisen kaksipuolisen tulostuksen yhteydessä, että tämä vaihtoehto ei ole valittuna. 6 Jotta jokaisen sivun koko voitaisiin sovittaa asiakirjan asetteluun, Säilytä asettelu -valinnan on oltava valittuna. Tämän valinnan poistaminen voi aiheuttaa ylimääräisiä sivunvaihtoja. 7 Valitse Käännä sivut ylös -valintaruutu tai poista sen valinta sen mukaan, miten haluat sidonnan. Tulostinohjaimen kuvissa on esimerkkejä sidonnasta. 8 Muuta muita haluamiasi asetuksia ja valitse OK. 9 Tulosta asiakirja. Huomautus Jos käytät Windows NT 4.0 -tietokonetta, valitse Jatka asiakirjan tulostusvalintaikkunassa. Muussa tapauksessa tulostin ei tulosta. 10 Kun tulostat käsikäyttöisesti kaksipuolisia tulosteita, odota asiakirjan ensimmäisen puolen tulostuksen jälkeen näyttöön tulevia ohjeita ja lopeta tulostus lataamalla paperi uudestaan lokeroon. Automaattinen kaksipuolinen tulostus (Mac OS) 1 Lataa asianmukaista tulostusmateriaalia. Lisätietoja on kohdassa Kaksipuolista tulostusta koskevia sääntöjä ja Tulostusmateriaalin lisääminen. 2 Valitse Arkisto-valikossa Tulosta. 3 Avaa Mac OS 9 -käyttöjärjestelmässä Asettelu-paneeli. Avaa Mac OS X -käyttöjärjestelmässä Kaksipuolinen tulostus -paneeli. 4 Valitse vaihtoehto, joka sallii tulostamisen molemmille puolille. 5 Valitse haluttu sidontasuunta osoittamalla asianmukaista symbolia. 6 Valitse Mac OS 9 -käyttöjärjestelmässä Automaattinen. 7 Muuta muita haluamiasi asetuksia ja valitse Tulosta Tulostimen käyttäminen FIWW

21 Käsikäyttöinen kaksipuolinen tulostus (Mac OS 9, versio 9.1 tai uudempi) Huomautus Käsikäyttöinen kaksipuolinen tulostus on käytettävissä vain Mac OS 9 (9.1 ja uudemmat) -käyttöjärjestelmässä. 1 Lataa asianmukaista tulostusmateriaalia. Lisätietoja on kohdassa Tulostusmateriaalin lisääminen. 2 Valitse Arkisto-valikosta Tulosta. 3 Avaa Asettelu-paneeli. 4 Valitse vaihtoehto, joka sallii tulostamisen molemmille puolille. 5 Valitse Manuaalinen, jos automaattinen kaksipuolinen tulostusyksikkö on asennettuna. 6 Valitse haluttu sidontasuunta osoittamalla asianmukaista symbolia. 7 Muuta muita haluamiasi asetuksia ja valitse OK tai Tulosta. 8 Seuraa näyttöön tulevia ohjeita ja suorita tulostus loppuun. Erikois- ja erikoiskokoisen materiaalin tulostus Tässä osiossa on tietoja erikoismateriaaleille, kuten kirjekuorille, valokuvamateriaalille ja postikorteille, sekä erikoiskokoiselle tulostusmateriaalille tulostamisesta. Erikoismateriaalin tulostus (Windows) 1 Lataa asianmukaista tulostusmateriaalia. Lisätietoja on kohdassa Tulostusmateriaalin lisääminen. 2 Avaa asiakirja ja valitse Tiedosto-valikosta Tulosta. Valitse sen jälkeen Asetukset tai Ominaisuudet. 3 Napsauta Paperi/laatu-välilehteä. 4 Valitse tulostusmateriaalin tyyppi avattavasta luettelosta Tyyppi. 5 Valitse tulostusmateriaalin koko avattavasta luettelosta Koko. tai syötä tulostusmateriaalin mitat valitsemalla Koko ja OK. 6 Muuta muita haluamiasi asetuksia ja valitse OK. 7 Tulosta asiakirja. FIWW 20

22 Erikoismateriaalin tulostus (Mac OS) 1 Lataa asianmukaista tulostusmateriaalia. Lisätietoja on kohdassa Tulostusmateriaalin lisääminen. 2 Valitse Arkisto-valikosta Arkin määrittely. 3 Valitse tulostusmateriaalin koko. 4 Aseta erikoiskokoisen tulostusmateriaalin koko seuraavasti: a Osoita Mac OS 9 -käyttöjärjestelmässä Paperikoko-valikossa Muokkaa mukautetun paperin kokoa. Osoita Mac OS X -käyttöjärjestelmässä Asetukset-valikossa Mukautettu paperikoko. b Osoita Uusi ja kirjoita uuden koon nimi Paperikoon nimi -ruutuun. c Kirjoita paperin mitat Leveys- ja Pituus-kohtiin. Mac OS X -käyttöjärjestelmässä voit myös määrittää marginaalit. d Osoita Valmis tai OK. e Osoita Mac OS 9 -käyttöjärjestelmässä uudelleen Valmis. 5 Valitse Arkisto-valikosta Tulosta. 6 Avaa Mac OS 9 -käyttöjärjestelmässä tulostusmateriaalin lähde Yleistä-paneelissa. 7 Avaa Paperi/Laatu -ikkuna. 8 Valitse Mac OS 9 -käyttöjärjestelmässä tulostusmateriaalin lähde, ryhmä ja tyyppi. Osoita Mac OS X -käyttöjärjestelmässä Paperi-välilehti ja valitse tulostusmateriaalin tyyppi. 9 Muuta muita haluamiasi asetuksia ja valitse Tulosta Tulostimen käyttäminen FIWW

23 3 Ylläpito ja vianmääritys Mustekasettien vaihtaminen Voit tarkistaa mustetason Työkaluryhmä-ohjelmasta (Windows), HP Inkjet Työkaluryhmä -ohjelmasta (Mac OS) tai upotetusta Web-palvelmesta. Lisätietoja näiden ohjelmien käyttämisestä on kohdassa Yleistietoja tulostimen hallintatyökaluista. Asenna mustekasetti heti, kun poistat sen pakkauksesta. Älä poista mustekasettia tulostimesta pitkäksi ajaksi kerralla. VAROITUS Huomautus HP ei voi ottaa vastuuta muiden kuin HP-mustekasettien laadusta tai luotettavuudesta. Takuu ei kata tulostimen huolto- tai korjaustoimia, jotka aiheutuvat muiden kuin HP-mustekasettien tai uudelleentäytettyjen mustekasettien käyttämisestä. Voit selvittää kohdassa Tarvikkeet, mitkä mustekasetit sopivat tulostimeesi. Mustekasetin vaihtaminen 1 Varmista, että tulostimen virta on kytketty. 2 Avaa mustekasettikansi painamalla sitä ja sitten vapauttamalla se. 3 Poista vaihdettava mustekasetti ottamalla se peukalon ja etusormen väliin ja vetämällä sitä tiukasti itseäsi kohti. 4 Poista uusi mustekasetti pakkauksesta. 5 Aseta uusi kasetti omaan aukkoonsa värikoodin mukaan. Paina kasettia tiukasti alaspäin, jotta se menee paikoilleen hyvin. 6 Sulje mustekasettikansi. FIWW 22

24 Tulostuspäiden ylläpito Jos tulostetut merkit eivät ole kokonaisia tai jos tulosteista puuttuu pisteitä tai viivoja, mustekasetin suuttimet voivat olla tukkeutuneet ja tulostuspäät on puhdistettava. Voit selvittää kohdassa Tarvikkeet, mitkä tulostuspäät sopivat tulostimeesi. Jos tulostuslaatu heikkenee, tee seuraavaa: Tarkistatulostuspäiden kunto Käynnistä tulostuspäiden automaattinen puhdistusprosessi Puhdista tulostuspäiden kosketuspäät manuaalisesti Vaihda tulostuspäät, jos ongelma ei poistu VAROITUS HP ei ole vastuussa tulostimelle aiheutuneesta vahingosta, joka johtuu tulostuspäiden muokkaamisesta. Tulostuspäiden kunnon tarkistus Kokoonpanosivu 1 Tulosta kokoonpanosivu painamallakokoonpanosivu-painiketta. Lisätietoja on kohdassa Kokoonpanosivu. 2 Tarkista kokoonpanosivun osassa "Tulostuspäiden kunto". Jos jonkin tulostuspään kunto on huono, puhdista tulostuspää tai vaihda se. Sisäinen verkkopalvelin 1 Avaa upotettu Web-palvelin. Lisätietoja on kohdassa Sulautetun Web-palvelimen avaaminen. 2 Napsauta Tiedot-välilehteä. 3 Valitse vasemmanpuoleisesta ikkunasta Mustetarvikkeet. Jos jonkin tulostuspään kunto on huono, puhdista tulostuspää tai vaihda se. Työkaluryhmä (Windows) 1 Avaa Työkaluryhmä-ohjelma. Lisätietoja on kohdassa Työkaluryhmän avaaminen. 2 Napsauta Tiedot-välilehden Kirjoituspäiden kunto -painiketta. Jos jokin tulostuspää on heikkokuntoinen, puhdista tulostuspää tai vaihda se. Tulostuspäiden automaattinen puhdistus Huomautus Puhdista tulostuspäät vain tarvittaessa, sillä tulostuspäiden puhdistaminen kuluttaa mustetta ja lyhentää tulostuspäiden käyttöaikaa. Käytettävissä on kolme puhdistustasoa. Tee seuraavan tason puhdistus vain, jos ensimmäisen tason puhdistus ei tuottanut toivottua tulosta Ylläpito ja vianmääritys FIWW

25 Ohjauspaneeli 1 Paina -painiketta (virtapainiketta) ja pidä se painettuna. 2 Tee jokin seuraavista toimista pitäessäsi painiketta painettuna: Tee seuraavan tason puhdistus vain, jos edellisen tason puhdistus ei tuottanut toivottua tulosta. a Tason 1 puhdistus: Paina -painiketta (Peruuta-painiketta) kahdesti. b Tason 2 puhdistus: Paina -painiketta (Peruuta-painiketta) kahdesti ja -painiketta (Jatka-painiketta) kerran. c Tason 3 puhdistus: Paina -painiketta (Peruuta-painiketta) kahdesti ja -painiketta (Jatka-painiketta) kahdesti. 3 Vapauta -painike (virtapainike). Tulostin aloittaa puhdistuksen. 4 Tulosta tulostimen kokoonpanosivu. Lisätietoja on kohdassa Kokoonpanosivu. Sisäinen verkkopalvelin 1 Avaa upotettu Web-palvelin. Lisätietoja on kohdassa Sulautetun Web-palvelimen avaaminen. 2 Napsauta Asetukset-välilehteä. 3 Puhdista tulostuspäät valitsemalla vasemmanpuoleisesta ikkunasta Vianmääritys. Valitse sitten Tulostuspäät-osan alasvetovalikosta sopiva puhdistustaso. Työkaluryhmä (Windows) 1 Avaa Työkaluryhmä-ohjelma. Lisätietoja on kohdassa Työkaluryhmän avaaminen. 2 Valitse Tulostuspalvelut-välilehti ja sittentulostuspäiden puhdistus. Noudata näyttöön tulevia ohjeita. HP Inkjet Työkaluryhmä (Mac OS) 1 Avaa HP Inkjet Työkaluryhmä -ohjelma. Lisätietoja on kohdassa HP Inkjet Työkaluryhmän avaaminen. 2 Valitse Puhdista ja seuraa näyttöön tulevia ohjeita. Tulostuspäiden kohdistus Aina kun tulostuspää vaihdetaan, tulostin kohdistaa tulostuspäät automaattisesti varmistaakseen parhaan mahdollisen laadun. Mikäli tulostetut sivut osoittavat tulostuspäiden olevan väärin kohdistetut, voit suorittaa kohdistuksen manuaalisesti. Ohjauspaneeli Paina ja pidä -painiketta (virtapainiketta) painettuna, paina -painiketta (Jatka-painiketta) kolme kertaa ja vapauta -painike (virtapainike). Sisäinen verkkopalvelin. 1 Avaa upotettu Web-palvelin. Lisätietoja on kohdassa Sulautetun Web-palvelimen avaaminen. 2 Napsauta Asetukset-välilehteä. 3 Valitse vasemmanpuoleisesta ikkunasta Vianmääritys. 4 Valitse Tulostuspäät-osan alasvetovalikosta tulostuspäiden kohdistusvalinta. Työkaluryhmä (Windows) 1 Avaa Työkaluryhmä-ohjelma. Lisätietoja on kohdassa Työkaluryhmän avaaminen. 2 Valitse Tulostuspalvelut-välilehti ja sittentulostuspäiden kohdistus. Noudata näyttöön tulevia ohjeita. FIWW 24

26 HP Inkjet Työkaluryhmä (Mac OS) 1 Avaa HP Inkjet Työkaluryhmä -ohjelma. Lisätietoja on kohdassa HP Inkjet Työkaluryhmän avaaminen. 2 Valitse Kalibroi ja seuraa näyttöön tulevia ohjeita. Tulostuspäiden vaihtaminen Huomautus Vaihda tulostuspäät vasta, kun olet ensiksi yrittänyt puhdistaa ne. Katso lisätietoja kohdista Tulostuspäiden automaattinen puhdistus ja Tulostuspäiden kosketuspäiden puhdistaminen. 1 Varmista, että tulostimen virtajohto on kiinni ja että tulostimeen on kytketty virta. 2 Avaa yläsuojakansi. 3 Avaa tulostinpään lukitusvipu nostamalla sitä. 4 Nosta tulostuspään kahvaa ja vedä sen avulla tulostuspää pois aukostaan. 5 Ota uusi tulostuspää paketista ja poista sitten suojateippi. 6 Aseta tulostuspää värikoodattuun aukkoonsa. Paina tulostuspäätä tiukasti alaspäin, jotta se menee paikoilleen oikein. 7 Sulje tulostuspään salpa. Varmista, että se on lukitussa asennossa. 8 Sulje yläsuojakansi. 9 Odota, kun tulostin alustaa tulostuspäät ja tulostaa kohdistussivun. Tulostuspäiden kosketuspäiden puhdistaminen Voit selvittää kohdassa Tarvikkeet, mitkä tulostuspäät sopivat tulostimeesi. VAROITUS Puhdista tulostuspäiden kosketuspäät vasta kun olet yrittänyt tulostuspäiden automaattista puhdistamista. Katso Tulostuspäiden automaattinen puhdistus. Tulostuspäiden kosketuspäissä on herkkiä elektronisia komponentteja, jotka saattavat vahingoittua helposti. 1 Varmista, että tulostimen virtajohto on kiinni ja että tulostimeen on kytketty virta. 2 Avaa yläsuojakansi. 3 Odota kahdesta kolmeen sekuntia ja irrota sitten virtajohto. 4 Avaa tulostinpään lukitusvipu nostamalla sitä Ylläpito ja vianmääritys FIWW

27 5 Nosta tulostuspään kahvaa ja vedä sen avulla tulostuspää pois aukostaan. 6 Käytä kuivaa puuvillataitosta tai pehmeää, kuivaa, nukkaamatonta kangasta, joka ei hajoa ja josta ei irtoa kuituja, ja poista muste varovasti tulostuspään kosketuspinnoista ja tulostimen tulostuspääaukosta. VAROITUS Pyyhi vain kosketuspinnat. Suuttimien pyyhkiminen (tulostuspään alapuolella) voi vahingoittaa tulostuspäätä. 7 Jos kankaasta irtoaa kuituja, kostuta sitä hieman tislatulla, suodatetulla tai pullotetulla vedellä ja pyyhi kosketuspinnat puhtaiksi. VAROITUS Älä käytä hanavettä tai alkoholia. Ne voivat vahingoittaa tulostuspäitä. 8 Aseta tulostuspää paperiarkille tai -pyyhkeelle puhdistuksen jälkeen. 9 Puhdista tulostimen sisällä olevat tulostuspäiden kontaktipisteet kostutetulla puuvillataitoksella. Varmista, että kaikki sähköiset kontaktit kuivuvat vähintään viiden minuutin ajan ennen tulostuspäiden asettamista paikalleen. 10 Liitä virtajohto ja kytke tulostimeen virta. Ohjauspaneelin tulisi yhä osoittaa tulostuspään puuttuminen. 11 Jos vaihdat tulostuspään, poista uusi tulostuspää paketista ja poista sitten suojateippi. 12 Aseta tulostuspää värikoodattuun aukkoonsa. Paina tulostuspäätä tiukasti alaspäin, jotta se menee paikoilleen oikein. 13 Sulje tulostuspään salpa. Varmista, että se on lukitussa asennossa. 14 Sulje yläkansi. 15 Toista tarvittaessa edellä kuvatut vaiheet, kun käsittelet loput tulostuspäät. 16 Odota, kun tulostin alustaa tulostuspäät ja tulostaa kohdistussivun. Jos tulostin ei tulosta kohdistussivua, vaihda puhdistamasi tulostuspää. FIWW 26

28 Värien kalibrointi Aina kun tulostuspää vaihdetaan, tulostin kalibroi värit automaattisesti varmistaakseen parhaan mahdollisen laadun. Voit kalibroida värit manuaalisesti, jos et ole tyytyväinen värien ulkoasuun. Työkaluryhmä (Windows) Napsauta Tulostinpalvelut-välilehteä. Valitse sitten Kalibroi väri ja seuraa näyttöön tulevia ohjeita. HP Inkjet Työkaluryhmä (Mac OS) Valitse Kalibroi Väri ja seuraa näyttöön tulevia ohjeita. Vianmääritysvihjeet ja apuvälineet Käytä tulostusongelmien ratkaisemisessa seuraavia vianmääritysvihjeitä ja apuvälineitä. Lisätietoja paperitukoksista on kohdassa Tukosten poistaminen. Lisätietoja muista paperin syöttöön liittyvistä ongelmista, kuten paperin vinoutumisesta ja paperin nostamisesta, on kohdassa Paperin syöttöön liittyvien ongelmien ratkaiseminen. Osa tulostimen ongelmista voidaan ratkaista palauttamalla tulostimen asetukset. Tulostimen asetusten palauttaminen 1 Paina -painiketta (Jatka-painiketta) kolme kertaa samalla kun pidät Kokoonpanosivu-painiketta alhaalla. 2 Odota noin 20 sekuntia ja katkaise tulostimesta virta painamalla -painiketta (virtapainiketta). 3 Irrota virtajohto tulostimesta. 4 Odota noin 20 sekuntia ja kytke kaapeli uudelleen. 5 Kytke tulostimen virta painamalla -painiketta (virtapainiketta). Yleisiä vianmääritysvihjeitä Varmista seuraavat: Virtamerkkivalo palaa vilkkumatta. Kun tulostimeen kytketään virta, laitteen lämpiämiseen kuluu noin 45 sekuntia. Varmista, että tulostin on Valmis-tilassa. Jos valot palavat tai vilkkuvat, katso Tulostimen valot. Tietokoneen näytössä ei ole virhesanomia. Virtajohto ja muut kaapelit ovat ehjiä ja ne on kytketty tiukasti tulostimeen. Tarkista, että tulostin on kytketty tiukasti toimivaan pistorasiaan. Tarkista myös, että tulostimen virta on kytketty. Katso jännitevaatimukset kohdasta Tulostimen tekniset tiedot. Tulostusmateriaali on asetettu lokeroon oikein, eikä tulostimeen ole juuttunut tulostusmateriaalia Ylläpito ja vianmääritys FIWW

29 Tulostuspäät ja mustekasetit on asennettu oikein oikeisiin värikoodattuihin aukkoihinsa. Paina jokaista tiukasti alaspäin, jotta ne menevät paikoilleen kunnolla. Varmista, että teippi on poistettu jokaisesta tulostuspäästä. Tulostuspään lukitusvipu ja kaikki luukut on suljettu. Takapaneeli tai automaattinen kaksipuolinen tulostusyksikkö on kiinnitetty kunnolla paikalleen. Kaikki pakkausteipit ja -materiaalit on poistettu tulostimesta. Tulostin voi tulostaa kokoonpanosivun. Lisätietoja on kohdassa Kokoonpanosivu. Tulostin on määritetty nykyiseksi tai oletustulostimeksi. Windows-käyttöjärjestelmässä voit määrittää tulostimen oletustulostimeksi Tulostimet-kansiossa. Mac OS -käyttöjärjestelmässä voit määrittää tulostimen oletustulostimeksi Valitsija-ikkunassa tai Tulostuskeskuksessa. Lisätietoja on tietokoneesi mukana toimitetuissa oppaissa. Keskeytä tulostus -vaihtoehtoa ei ole valittu, jos tietokoneessa on käytössä Windows-käyttöjärjestelmä. Ohjelmia ei ole liikaa avoinna, kun yrität suorittaa tehtävää. Sulje ohjelmat, jotka eivät ole käytössä, tai käynnistä tietokone uudelleen, ennen kuin yrität suorittaa tehtävää uudelleen. Tulostusongelmien ratkaiseminen Tässä osiossa on ratkaisuja yleisiin tulostusongelmiin. Tulostin sammuu odottamattomasti Tarkista virta ja virtaliitännät Tarkista, että tulostin on kytketty tiiviisti toimivaan pistorasiaan. Katso jännitevaatimukset kohdasta Tulostimen tekniset tiedot. Tarkista tulostimen tuulettimet Tulostimen tuulettimet sijaitsevat tulostimen reunoissa. Jos tuulettimet on peitetty ja tulostin ylikuumenee, virta katkeaa automaattisesti. Varmista, ettei tuulettimia ole peitetty ja että tulostin on viileässä, kuivassa paikassa. Lisätietoja tulostimen käyttöympäristön vaatimuksista on kohdassa Tulostimen tekniset tiedot. Kaikki tulostimen valot vilkkuvat On ilmennyt peruuttamaton virhe Palauta tulostimen asetukset. Lisätietoja on kohdassa Tulostimen asetusten palauttaminen. Jos ongelma ei poistu, ota yhteys HP:hen. Lisätietoja on kohdassa Tuki ja takuu. FIWW 28

30 Tulostin ei vastaa (mitään ei tulostu) Tarkista tulostimen asetukset Lisätietoja on kohdassa Yleisiä vianmääritysvihjeitä. Tarkista tulostuspään asennus Kun tulostuspäät asennetaan tai vaihdetaan, tulostin tulostaa automaattisesti kohdistussivun, jonka mukaisesti tulostuspäät voidaan kohdistaa. Kohdistus kestää noin seitsemän minuuttia. Ennen tämän prosessin valmistumista tulostimella voi tulostaa vain automaattisen kohdistussivun. Tarkista tulostinohjelmiston asennus Jos tulostin ei ole päällä, tietokoneen näyttöön tulostuu virheilmoitus. Muussa tapauksessa tulostinohjelmisto on ehkä asennettu väärin. Voit korjata tämän poistamalla tulostinohjelmiston kokonaan ja asentamalla sen uudelleen. Lisätietoja on kohdassa Tulostinohjelmiston poistaminen. Tarkista kaapelin liitännät Varmista, että kaapelin (USB, rinnakkais- tai verkkokaapeli) molemmat päät ovat kunnossa. Jos tulostin on liitetty verkkoon, tarkista seuraavat seikat: Tulostimen takaosassa oleva linkin merkkivalo. Lisätietoja on kohdassa Verkkoliitännän merkkivalot. Varmista, ettet ole kytkenyt tulostinta puhelinjohdolla. Verkkokeskitin, kytkin ja reititin ovat päällä ja toimivat kunnolla. Tarkista verkkoympäristön tulostimen asetukset Tarkista, että käytössä on oikea tulostinohjain ja oikea tulostinohjaimen portti. Lisätietoja verkkoyhteyksistä on kohdassa Tulostimen määrittäminen (Windows), Tulostimen määrittäminen (Mac OS) ja verkon asentaneen jälleenmyyjän toimittamissa ohjeissa. Tarkista tietokoneeseen asennettu palomuuriohjelmisto Palomuuriohjelmisto on suojausohjelma, joka suojaa tietokonetta ulkopuolisilta tunkeilijoilta. Palomuuri voi kuitenkin estää tietokoneen ja tulostimen välisen tiedonsiirron. Jos tiedonsiirrossa tulostimelle on ongelmia, yritä uudelleen poistamalla palomuuri väliaikaisesti käytöstä. Jos ongelma jatkuu, palomuuri ei ole tiedonsiirto-ongelman lähde. Ota palomuuri uudelleen käyttöön. Jos tiedonsiirto tulostimelle onnistuu palomuurin käytöstä poiston jälkeen, voit määrittää tulostimelle kiinteän IP-osoitteen ja ottaa palomuurin uudelleen käyttöön. Lisätietoja on kohdassa Verkkoasetusten määrittäminen Ylläpito ja vianmääritys FIWW

31 Tarkista langattoman tiedonsiirron asetukset Tarkista, että tietokoneen langaton kortti on määritetty oikealle langattomalle profiilille. Langaton profiili on annetun verkon yksilöivä verkkoasetusten joukko. Yksittäisellä langattomalla kortilla voi olla useita langattomia profiileita (esimerkiksi yksi kodin verkkoa varten ja toinen toimiston verkkoa varten). Käynnistä tietokoneelle asennetun verkkokortin kokoonpanoapuohjelma ja varmista, että valittu profiili on sama kuin tulostimen verkon profiili. Tarkista, että tulostimen verkkoasetukset vastaavat verkon asetuksia. 1 Hae verkon asetukset suorittamalla jokin seuraavista toimista: Perusrakenteen tiedonsiirtotila: Käynnistä langattoman tukiaseman kokoonpanoapuohjelma. Ad Hoc -tiedonsiirtotila: Käynnistä tietokoneelle asennetun verkkokortin kokoonpanoapuohjelma. 2 Vertaa verkkoasetuksia kokoonpanosivun asetuksiin. Huomioi erot. Mahdollisia ongelmia ovat seuraavat: Langaton tukiasema suodattaa laiteosoitteet (MAC-osoitteet). Lisätietoja on kohdassa Langattoman verkon suojausasetusten määrittäminen. Jokin näistä tulostimen asetuksista voi olla virheellinen: tiedonsiirtotila, verkon nimi (SSID), kanava (vain Ad Hoc -verkoissa), todennuksen tyyppi, salaus. Lisätietoja on kohdassa Langattomien tiedonsiirtoasetusten määrittäminen. 3 Tulosta asiakirja. Jos asiakirja ei vieläkään tulostu, palauta tulostimen tehdasasetukset (katso Tulostimen hallinta) ja asenna tulostinohjelmisto uudelleen (katso Tulostimen määrittäminen (Windows) tai Tulostimen määrittäminen (Mac OS)). Tulostin ei hyväksy tulostuspäätä Tarkista tulostuspää Poista tulostuspää ja tarkista, että tulostuspäästä on poistettu kaikki suojausteipit. Lisätietoja on kohdassa Tulostuspäiden kosketuspäiden puhdistaminen. Puhdista tulostuspää Suorita tulostuspään puhdistusprosessi. Lisätietoja on kohdassa Tulostuspäiden kosketuspäiden puhdistaminen. Katkaise tulostimen virta tulostuspään poiston jälkeen Katkaise tulostimen virta tulostuspään poiston jälkeen ja kytke tulostimeen virta ilman tulostuspäitä. Asenna tulostuspää paikalleen tulostimen käynnistyttyä uudelleen. FIWW 30
