1 Peruskoulutus

2 1. Yleistä Autodesk Navisworks ohjelmistosta Yleistä Profox Companies Oy:stä Mallien avaaminen ja yhdistäminen... 5 Append... 6 Merge... 6 Application Menu... 7 Quick Access Toolbar Home Ribbon... 8 Project... 8 Select&Search... 9 Visibility Display Tools Viewpoint Ribbon Save, Load & Playback Camera Navigate Render Style Sectioning Review Ribbon Measure Redline Tags Comments Animation Ribbon Create Playback Script View Ribbon Stereo... Error! Bookmark not defined. Navigation Adds Scene View Workspace Output ribbon Print Send Publish Export Scene Visuals Export Data Item Tools SwitchBack Hold Look At Transform Appearence Links Harjoitus

3 Näkymät Objektien ominaisuudet Animaatiot Punakynäykset Mittaukset Leikkaukset Hyperlinkit Objektien näkyvyys ja siirtäminen Etsintätyökalu Mallien yhdistäminen Selection Sets Törmäystarkastelu Renderöinti Aikataulutus Objektianimointi Muuta Yleistä Autodesk Navisworks ohjelmistosta Usein suunnitteluprojekteissa käytetään eri 3D-CAD järjestelmiä, kuten Autodesk-ratkaisut, Intergraph (PDS, Smart Plant), Tekla, ArchiCAD, Aveva(PDMS), laserskannaukset jne. jne. Ongelmana on muodostaa kokonaismalli, joka koostuu eri CAD-järjestelmillä tehdyistä osioista. Myös työmaalla tarvittaisiin ohjelmaa, jolla mallia voitaisiin tarkastella, mittailla sekä kommentoida, mutta joka ei kuitenkaan ole kallis CAD-lisenssi. Projektityöryhmän on tarpeen myöskin tehdä törmäystarkasteluja ja aikatauluttaa projekti. Mallista halutaan usein tehdä myös visualisoituja esityksiä. Kaikkeen tähän ratkaisuna on Autodesk Navisworks -ohjelmisto, josta on saatavana myös rajoitetumpia ilmaisversioita esim. työmaalla käytettäväksi. Navisworks on 3D navigointi-ja projektointityökalu jokaiselle projektiin osallistuvalle. Navisworks-ohjelmistolla liität helposti eri 3D-ohjelmistoilla luodut mallit yhdeksi. Navisworks on hyvin suorituskykyinen suurten CAD-mallien käsittelyssä, navigoinnissa sekä mm. videoiden tallennuksessa. Navisworks tukee yleisimmin tunnettuja 3D-CAD ohjelmistojen tiedostomuotoja; Autodesk-dwg/dxf, 3ds Max, Inventor, MicroStation, PDS(dri), PDMS(rvm), ArchiCAD(nwc), STEP, IGES, IFC, VRML, Leica, Faro,jne. Koska Navisworks-ohjelma on erittäin helppokäyttöinen, on se myös helppo ottaa käyttöön koko projektiorganisaation työkaluksi. Tärkeimpiä Navisworks ominaisuuksia: -Oma erittäin pienikokoinen tallennusmuoto (jopa 70% pienempi kuin alkuperäinen!) -Omaa tiedostomuotoa voidaan lukea ja navigoida ilmaisella Freedom-versiolla -Joustava helppokäyttöinen navigointi -Useiden tiedostomuotojen kokoaminen samaan malliin -Walkthrough toimintojen nauhoitus ja julkaisu -Punakynäys, sisältäen kommentit ja huomautukset 3

4 Ohjelmisto-osiot: Simulate mallien luku ja yhdistelmä mallien luonti, navigointi, avi-videotallennus, kommentoinnit, leikkaukset, mallien tallennus.nwd muotoon, rvm-reader, fotorealististen mallien tekeminen, 4D projektisimulointi, Animator Manage törmäystarkastelu (Simulate lisäksi) Freedom ilmainen versio navigointiin, lukee vain.nwd/dwf-tiedostoja Lisätietoja materiaalissa kuvatuista toiminnoista saat Navisworks: in Helptoiminnon avulla. Navisworks:in käyttöliittymä 2. Yleistä Profox Companies Oy:stä Profox Companies Oy on vuonna 1991 perustettu IT alan palveluyritys, joka suunnittelee ja toimittaa suunnittelualan (CAD), tiedonhallinnan ja 3D-projektinhallinnan ohjelmistojärjestelmiä prosessi -, metalli- ja rakennusteollisuudenalan yrityksille. Tavoitteenamme on toteuttaa kustannustehokkaita ratkaisuja, jotka täyttävät asiakasyritystemme tarpeet ja varmistamme siten ohjelmistoinvestoinneista saatavan maksimaalisen hyödyn. Päätuotteinamme ovat Navisworks, AutoCAD P&ID ja AutoCAD Plant 3D ohjelmistot sekä CADMill Plant Design sovellukset. AutoCAD Plant Add-On ohjelmistot sekä CADMill sovellukset 4

5 mahdollistavat kattavat järjestelmätoimitukset teollisuuden prosessi-, tehdas-, sähkö-, ja instrumentointisuunnittelun ja järjestelmien ylläpidon tarpeisiin. Toimimme Autodesk NavisWorks ohjelmistojen Autodeskin auktorisoimana jälleenmyyjänä ja asiantuntijayrityksenä. Toimitamme näitä 3D-projektinhallinnan ohjelmistoja teollisuuden suunnittelu-, työmaa- ja kunnossapitotoimintojen käyttöön. Navisworks Add-On ohjelmistoilla lisätään oleellisesti Navisworks mallien käyttömahdollisuuksia. Palveluihimme kuuluvat laserkeilaus- ja mallinnuspalvelut sekä ohjelmistoihin liittyvät koulutus-, asennus- ja tukipalvelut sekä ohjelmistokehitys. Pitkä kokemuksemme suunnittelujärjestelmistä sekä vakuuttavat referenssit koti- ja ulkomailla ovat osoituksena yrityksen osaamisesta ja kyvystä toteuttaa laajoja CAD-ja tiedonhallintajärjestelmiä osana yritysten informaatiojärjestelmää. 3. Mallien avaaminen ja yhdistäminen Mallit voidaan avata joko Sovellusvalikon (Application Button) Open tai Open URLtoiminnoin (internet sivusto) tai Access Toolbarin Open-ikonilla (toinen vasemmalta). Open-ikoni Ensimmäisen mallin avattuasi tulevat mallien yhdistämiseen tarkoitetut Append ja Merge toiminnot käyttöön. Löytyvät myös Sovellusvalikosta tai Access Toolbarista. 5

6 Append- ja Merge-toiminnot Append-käskyllä voit koota monimutkaisia mallikokonaisuuksia useista pienemmistä malleista. Mallien yksiköt mukautuvat ensin avatun mukaan. Append-dialogi ja Navisworksin tukemia tiedostomuotoja Append-toiminnolla yhdistetyn mallin voit julkaista.nwd-tiedostomuodossa, jolloin sitä voidaa tarkastella ilmaisella Freedom-ohjelmalla. Yhdistetty malli voidaan tallentaa myös.nwf-muodossa, jolloin itse tiedostoja ei tallenneta, vaan ainoastaan niiden välinen yhteys. Tällöin malli päivittyy aina kun jotain sen osamalleista muokataan. Merge-toiminto on kutakuinkin Append-toiminnon kaltainen. Ero tulee yhdistettäessä.nwftiedostoja, joilla on samoja alkuperäismalleja. Merge-toiminnolla Navisworks lataa kyseiset mallit vain kerran poistaen kaksinkertaisen geometrian ja merkinnät yhdistettävästä mallista. 6

7 Application Menu Muista Autodesk:in tuotteista tuttu Application Menu painike on nyt myös Navisworks:ssä. Sieltä löydät tiedostojen hallinta toimintoja sekä Import ja Export toiminnot: Application Menu Quick Access Toolbar Muista Autodesk:in tuotteista tuttu Quick Access Toolbar useimmin tarvittaville komennoille on myös käytössäsi. Siihen voit myös lisätä omia komentojasi painamalla haluttua Ribbon-käskyä hiiren oikealla painikkeella. Quick Access Toolbar 7

8 Animaation nauhoittamisen lisääminen Quick Access Toolbaariin oletuksena olevien käskyjen oikealle puolelle 4. Home Ribbon Home Ribbon on jaettu Project-, Select&Search-, Visibility-, Display- ja Tools-osioihin. Home Ribbon Project Project-osiosta hallitaan projektin malleja. Append ja Merge toiminnot löytyvät myös Project-kohdasta. Refresh Toiminnolla voit päivittää mallin. Reset All Appearences, Transforms, Links Toiminnolla voit palauttaa malliin tekemiäsi muokkauksia, kuten värejä, läpinäkyvyyksiä, siirtoja, linkkejä alkuperäiseen tilaan. File Options Toiminto avaa tiedoston (mallin) asetuksien muokkaukseen tarkoitetun dialogin: 8

9 File Options-dialogi Select&Search Select, Select Box Toimintojen avulla voit osoittaa mallista kohdetta tai kohteita, jolloin ne korostuvat mallissa. Myös Selection Tree korostuu kohteen kohdalta ja Properties-ikkuna näyttää kohteen tiedot ja mahdolliset kohteen sisältämät attribuutit. Voit tehdä valintoja myös valintapuusta (Selection Tree). 9

10 Save Selection Toiminto avaa Sets-dialogin ja muodostaa valitiusta objekteista valintajoukon (Selection Set). Voit sitten nimetä ko. joukon. Select All, Select None, Invert Selection Select All-toiminnolla voit valita kaikki objektit mallissa, Select None-toiminnolla voit poistaa valintasi (myös ESC-näppäin) ja Invert Selection-toiminnolla voit valita muut objektit kun valitsit. Select Same Toimintojen avulla voit valita objecteja tiettyjen samojen ominaisuuksien mukaan: Select Same Selection Tree Painikkeen avulla saat mallin rakenteen sisältävän valintapuun (Selection Tree) joko näkyviin tai pois näkyvistä. Find Items Tämän toiminnon avulla voit etsiä mallista kohteita mallin mahdollistamien kriteerien avulla. Find Items-ikkuna Quick Find 10

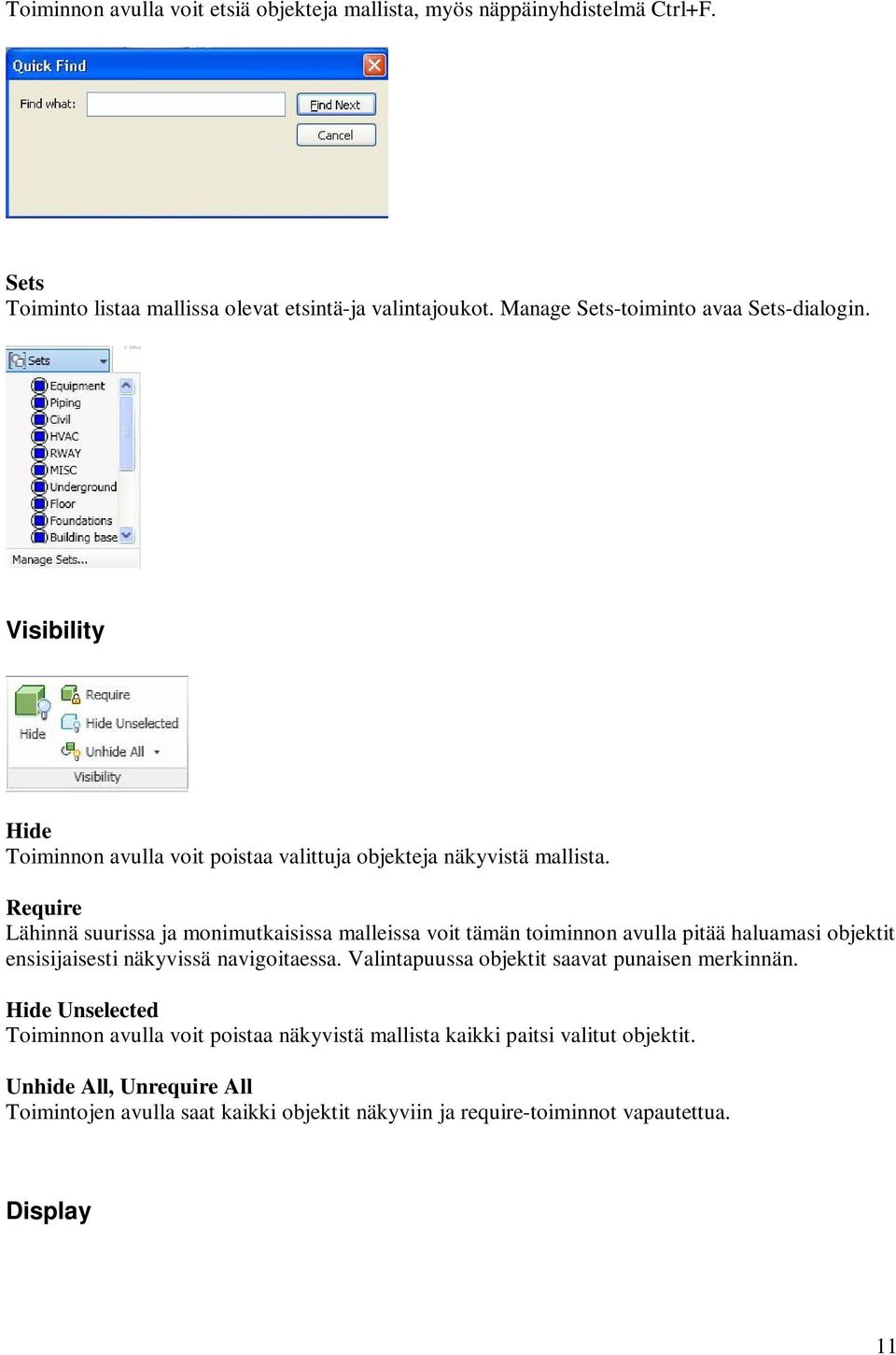

11 Toiminnon avulla voit etsiä objekteja mallista, myös näppäinyhdistelmä Ctrl+F. Sets Toiminto listaa mallissa olevat etsintä-ja valintajoukot. Manage Sets-toiminto avaa Sets-dialogin. Visibility Hide Toiminnon avulla voit poistaa valittuja objekteja näkyvistä mallista. Require Lähinnä suurissa ja monimutkaisissa malleissa voit tämän toiminnon avulla pitää haluamasi objektit ensisijaisesti näkyvissä navigoitaessa. Valintapuussa objektit saavat punaisen merkinnän. Hide Unselected Toiminnon avulla voit poistaa näkyvistä mallista kaikki paitsi valitut objektit. Unhide All, Unrequire All Toimintojen avulla saat kaikki objektit näkyviin ja require-toiminnot vapautettua. Display 11

12 Links Toiminnolla saat näkyviin objekteihin tehtyjen linkkien (Hyperlinkit, Tagit näkymät, jne.) tunnukset. Quick Properties Kun pysäytät osoituksesi mallissa objektin kohdalle, saat näkyviin sen tiedot. Properties Tämä toiminto avaa tai sulkee dialogin, jossa voi tarkastella objektien ominaisuuksia ja mahdollisia attribuutteja. Properties-ikkuna Tools 12

13 Tämän kohdan toiminnoilla käynnistetään ohjelmiston erikoistyökaluja. Käsitellään tarkemmin myöhemmin. Clash Detective (vain Manage) Toiminnolla käynnistetään törmäystarkasteluosio (Clash Detective). TimeLiner Toiminnolla käynnistetään aikataulutusosio (TimeLiner). Presenter 13

14 Toiminnolla käynnistetään renderöintiosio, fotorealistiset esitykset (Presenter). Animator Toiminnolla käynnistetään objektianimointiosio (Animator). Scripter Toiminnolla käynnistetään objektianimaatioiden ohjaustyökalu (Scripter). 14

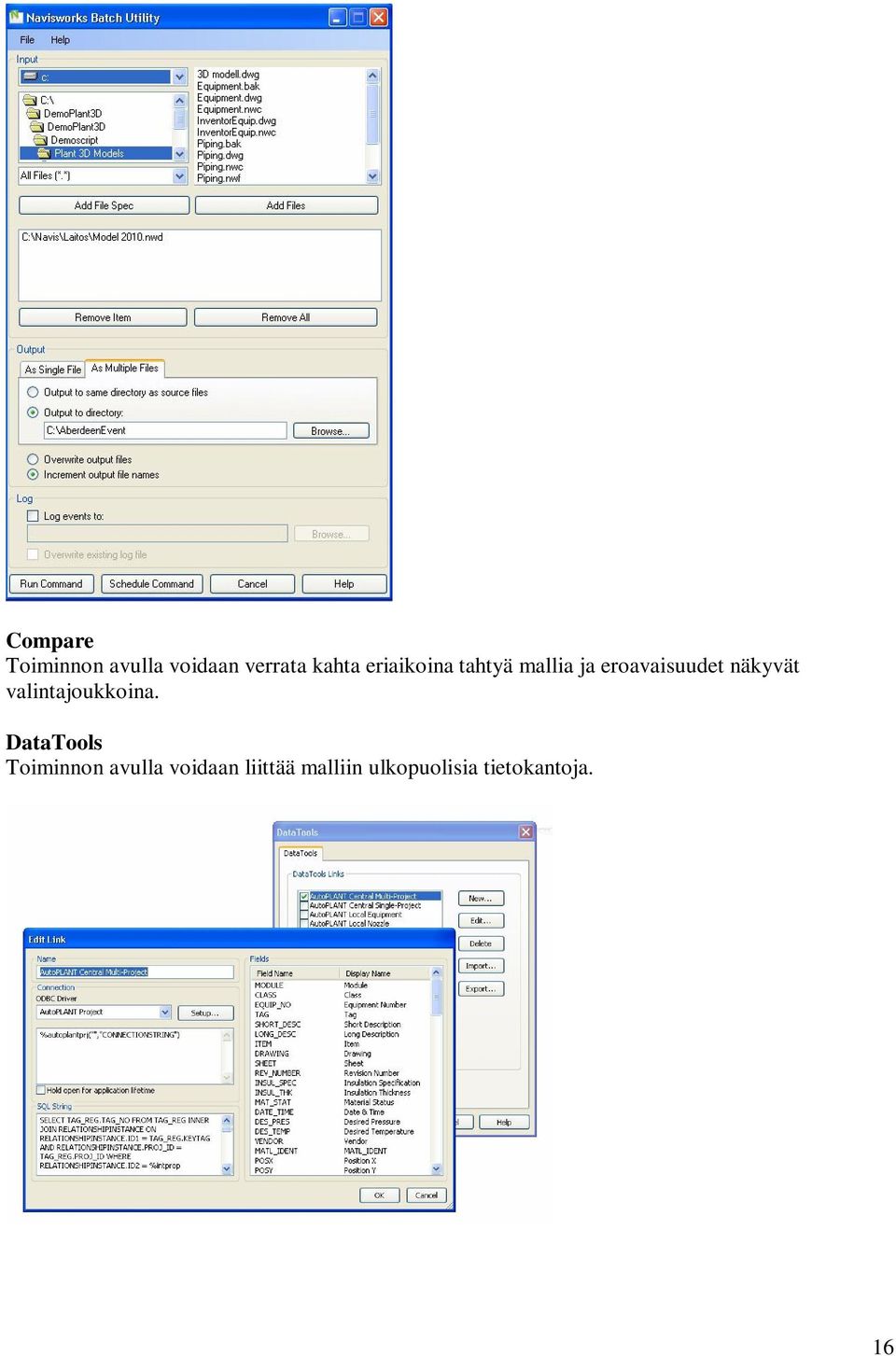

15 Appearance Profiler Tällä toiminnolla hallitset helposti useiden objektien ominaisuuksia samanaikaisesti. Batch Utility Toiminnolla voidaan automatisoida mallien julkaisurutiini (Publish). 15

16 Compare Toiminnon avulla voidaan verrata kahta eriaikoina tahtyä mallia ja eroavaisuudet näkyvät valintajoukkoina. DataTools Toiminnon avulla voidaan liittää malliin ulkopuolisia tietokantoja. 16

17 5. Viewpoint Ribbon Viewpoint Ribbon on jaettu Save, Load & Playback-, Camera-, Navigate-, Render Style- ja Sectioning-osioihin. Save, Load & Playback Save Viewpoint Toiminnon avulla tallennat näkymän myöhempää käyttöä varten. Record Tällä toiminnolla voit tallentaa navigointisi animaatioksi. Current Viewpoints Tämä ominaisuus näyttää tallentamasi näkymät ja animaatiot. Manage Saved Viewpoints avaa erillisen dialogin näkymien muokkausta varten. Edit Current Viewpoint Tällä painikkella voit avata erillisen dialogin näkymän muokkausta varten. 17

18 Playback Animation Valitsemalla tallennetun animaation, voit näillä painikkeilla toistaa sen. Camera Perspective / Orthographic Näillä toiminnolla muutat näkymäsi perspektiiviseen tai orthograafiseen muotoon 18

19 Field Of View Tällä liukukytkimellä voit määrittää paljonko näet mallista näkymässäsi: Align Camera Näillä toiminnolla voit kääntää mallin koordinaattiakselien suuntaan. Show Tilt Bar Tällä painikkeella saat Tilt-työkalun näkyviin tai pois. Navigate Linear Speed, Angular Speed Näillä toiminnoilla säädät etenemisen ja kääntämisen nopeutta. 19

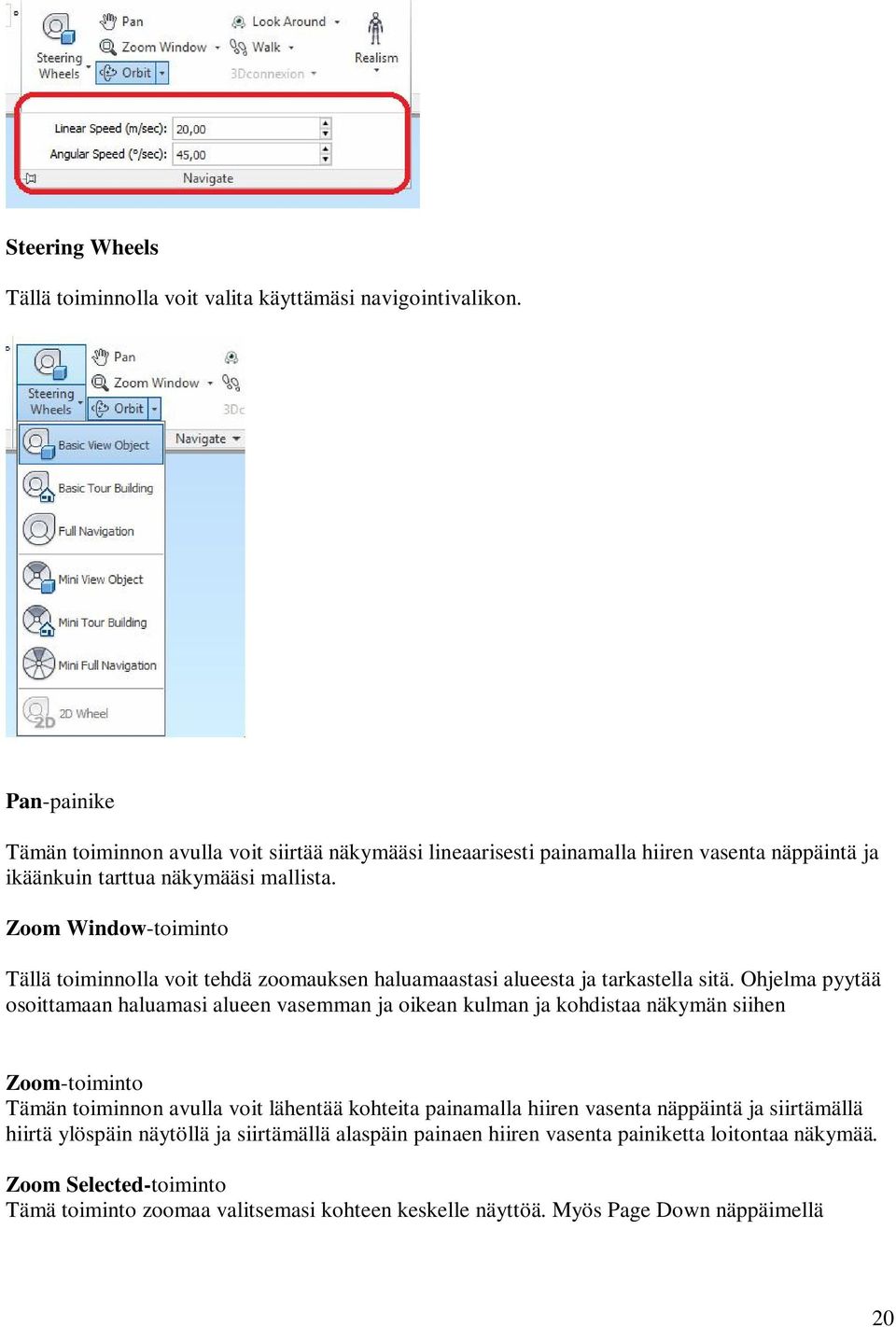

20 Steering Wheels Tällä toiminnolla voit valita käyttämäsi navigointivalikon. Pan-painike Tämän toiminnon avulla voit siirtää näkymääsi lineaarisesti painamalla hiiren vasenta näppäintä ja ikäänkuin tarttua näkymääsi mallista. Zoom Window-toiminto Tällä toiminnolla voit tehdä zoomauksen haluamaastasi alueesta ja tarkastella sitä. Ohjelma pyytää osoittamaan haluamasi alueen vasemman ja oikean kulman ja kohdistaa näkymän siihen Zoom-toiminto Tämän toiminnon avulla voit lähentää kohteita painamalla hiiren vasenta näppäintä ja siirtämällä hiirtä ylöspäin näytöllä ja siirtämällä alaspäin painaen hiiren vasenta painiketta loitontaa näkymää. Zoom Selected-toiminto Tämä toiminto zoomaa valitsemasi kohteen keskelle näyttöä. Myös Page Down näppäimellä 20

21 Zoom All-toiminto Tämä toiminto zoomaa koko mallin näkyviin. Myös Page Up näppäimellä Orbit-toiminto Tämän toiminnon avulla voit katsella ympärillesi haluamaasi suuntaan mallissa, kun olet paikallasi. Painamalla hiiren vasenta näppäintä ja liikuttelemalla hiirellä haluamaasi suuntaan voit katsella ympärillesi. Ohjelma muuttaa ensin näkymäsi suoraksi. Free Orbit-toiminto Tämän toiminnon avulla voit katsella ympärillesi haluamaasi suuntaan mallissa, kun olet paikallasi. Painamalla hiiren vasenta näppäintä ja liikuttelemalla hiirellä haluamaasi suuntaan voit katsella ympärillesi. Constrained Orbit-toiminto Tällä toiminnolla voit pöyrittää mallia vaakatasossa. Look Around-toiminto Tämän toiminnon avulla voit katsella ympärillesi mallissa, kun olet paikallasi. Painamalla hiiren vasenta näppäintä ja liikuttelemalla hiirellä haluamaasi suuntaan voit katsella ympärillesi. Look At-toiminto Tällä toiminolla voit osoittaa objekti, jolloin se siirtyy näytön keskelle katseltavaksi. Focus-toiminto Tämän toiminnon avulla asetat keskipisteen Orbit -toiminnoille Walk-tila Perusnavigointi-muoto, eli käveleminen mallissa. Painamalla hiiren vasenta näppäintä näkymän päällä voit kulkea mallissa. Kun painaessasi hiiren vasenta näppäintä ja samanaikaisesti liikutat hiirtä kohti näkymän yläosaa liikut mallissa eteenpäin ja liikuttamalla hiirtä näkymällä alaspäin kuljet takaperin mallissa. Niin ikään siirtämällä hiirtä vasenta näppäintä painaen esim. Oikealle käännyt mallissa oikealle. Kursorinasi näkymällä sinulla on niin ikään Walk-tilan tunnus: jalkapari. 3Dconnection 3D-hiiren hallinta työkalut. Vain aktiivinen jos 3Dconnection:in 3D-hiiri on asennettuna Realism Tämän toiminnon avulla voit ottaa käyttöösi ihmistä kuvaavan kolmiulotteisen hahmon (Third Person), jolla voit tutkia, miten ihminen mahtuu kulkemaan mallissa. 21

22 Collision Tällä painikkeella saat päälle tormäys-tilan päälle. Kun navigoit mallissa et pysty kulkemaan mallin kiinteiden osien läpi. Gravity Tällä toiminnolla saat painovoimaominaisuuden käyttöösi. Eli pystyt havainnollisesti kulkemaan esim. portaissa. Crouch Tämän toiminnon avulla voit kumartua sellaisten mallin osien alitse, mistä ihminen mahtuisi menemään. Render Style Lightning Näillä toiminnoilla voit säätää mallisi päävalaistusta. Full Lights Täysi valaistus Scene Lights Maisemavalaistus Head Light Päävalaistus No Lights Ei valaistusta Mode Näillä toiminnoilla säädät mallisi näkyvyyttä. 22

23 Full Render Täydellinen varjostus Shaded Varjostettu malli Wireframe Rautalanka esitys Hidden Line Piiloviivat pois näkyvistä Näillä toiminnoin voit poistaa tarpeettomia objekteja kuten viivoja ja pisteitä aktiivisesta navigointitilastasi. Sectioning Kokonaan uudessa leikkaustyökalussa voit helposti valita leikkaussuunnan omasta dialogistaan. Voit siirtää leikkaustasoa joko mallissa näkyvästä leikkaustasosta tai antaa tarkat koordinaatit. Voit myös kääntää leikkaustasoa helposti. Save Viewpoint-toiminnolla voit tallentaa leikkauksen suoraan näkymäksi. 23

24 Enable Toiminnolla saadaan leikkaustoiminto päälle ja pois. Mode Tällä toiminnolla voidaan valita käytetäänkö taso- vai laatikkomuotoista leikkausmuotoa. Planes Settings Näillä toiminnoilla voidaan säätää tasojen asetuksia. Avaa erillisen dialogin josta haluttu tai halutut leikkaustasot voidaan valita. Myös tasojen linkittäminen on mahdollista. Transform Tällä toiminnolla voidaan tarkasti määrittää leikkaustason paikka, kulma tai laatikon (box) koko. Save Tällä toiminnolla voit tallentaa leikkauksesi näkymäksi (Viewport). 6. Review Ribbon Review-ribbon on jaettu Measure-, Redline-, Tags- ja Comments-osioihin. 24

25 Measure Tämä osio käsittää mitoituksen toiminnot. Measure Näistä toiminnoista valitaa eri mitoitusvaihtoehdot: Point to Point Pisteestä pisteeseen (Tartunnat: Global Options -> Interface -> Snapping) Point to Multiple Points Yhdestä pisteestä eri pisteisiin Point Line Laskee useiden pisteiden yhteispituuden 25

26 Accumulate Laskee useiden samansuuntaisten pisteiden yhteispituuden Angle Ilmoittaa kulmamitan Area Ilmoittaa alueen pinta-alan Shortest Distance Valitsemalla mallista kaksi objektia (Ctrl-näppäimen avulla) tämä toiminto näyttää niiden välisen lyhimmän etäisyyden. Convert to Redline Tällä toiminnolla voit muuttaa mittauksesi punakynäykseksi ja tallentaa näkymäksi. Clear Tällä toiminnolla saat mitoitusmerkinnät pois. Redline Näillä toiminnoilla luodaan malliin punakynäysmerkintöjä. Muistathan luoda näkymän johon punakynäyksen teet. Voit tehdä punakynäyksen myös Törmäystarkastustulokseen. 26

27 Text Tällä toiminnolla muodostat punakynäystekstit. Draw Näillä toiminnoilla geometriat: Text Toiminnolla muodostat punakynäys tekstin Ellipse Toiminnolla muodostat ellipsin muotoisen punakynäyksen Cloud Toiminnolla muodostat pilven muotoisen punakynäyksen Freehand Toiminnolla muodostat vapaan punakynäyksen Line Toiminnolla muodostat punakynäyksen yksittäisistä viivoista Line String Toiminnolla muodostat punakynäyksen jatkuvasta viivasta Erase Toiminnolla poistat punakynäyksen (osoita poistettava punakynäys kulmasta kulmaan) Color Toiminnolla valitset punakynäyksen tai tekstin värin. 27

28 Thickness Tällä toiminnolla voit säätää punakynäysgeometriaviivan vahvuutta. Tags Näillä toiminnoilla luot ja selaat kommentteja. Add Tag Tällä toiminnolla luot yhdellä kertaa kommenttimerkinnän (Tag), näkymän ja itse kommentin. Ohjelma pyytää ensin osoittamaan viiteviivan alkupisteen ja sitten tunnuksen paikan sekä avaa sitten dialogin kommentin kirjoittamista varten: Tällä toiminnolla voit selata komentteja ja aktivoida niitä. 28

29 Comments Näillä toiminnolla voit lukea ja muokata kommentteja sekä etsiä niitä View Comments Tällä toiminnolla saat näkyviin kommenttidialogin. Muokkaustoiminnot saat käyttöösi aktivoimalla tekstin ja painamalla hiiren oikeaa painiketta. Find Comments Tämän toiminnon avulla voit etsiä kommentteja mallista. Voit myös käyttää eri kriteerejä rajataksesi kommenttijoukkoa. 29

30 Quick Find Comments Voit etsiä kommentteja myös hakusanojen avulla. Renumber Comment IDs Tällä toiminnolla voit uudelleennumeroida kommentteja 7. Animation Ribbon Animation Ribbonissa hallitaan näkymä- ja objektianimaatioiden luonti ja toisto. Animation Ribbon on jaettu Create-, Playback- ja Script-osioihin. Create Animator Toiminto avaa Animator-dialogin. Siinä voit yhdistää valittuihin objekteihin liikkeitä. 30

31 Record Tällä toiminnolla voit tallentaa näkymäanimaatioita. Playback Näillä toiminnoilla voidaa toistaa näkymä- ja objektianimaatioita. Script Enable Scripts Tällä toiminnolla saadaan objektianimaatioiden ohjaustyökalut käyttöön. Scripter Tällä toiminnolla kaynnistetään objektianimaatioiden ohjaustyökalu. 31

32 8. View Ribbon View Ribbon on jaettu Navigation Adds-, Scene View ja Workspace-osioihin. Navigation Adds Navigation Bar Toiminnolla saadaan näkyviin keskeiset navigointityökalut näytön reunaan. Toiminnot ylhäältä alas SteeringWheel Käytössäsi on kuusi erityyppistä SteeringWheel-työkalua. 32

33 Full SteeringWheel Pan-toiminto Tämän toiminnon avulla voit siirtää näkymääsi lineaarisesti painamalla hiiren vasenta näppäintä ja ikäänkuin tarttua näkymääsi mallista. Zoom Window-toiminto Tällä toiminnolla voit tehdä zoomauksen haluamaastasi alueesta ja tarkastella sitä. Ohjelma pyytää osoittamaan haluamasi alueen vasemman ja oikean kulman ja kohdistaa näkymän siihen Zoom-toiminto Tämän toiminnon avulla voit lähentää kohteita painamalla hiiren vasenta näppäintä ja siirtämällä hiirtä ylöspäin näytöllä ja siirtämällä alaspäin painaen hiiren vasenta painiketta loitontaa näkymää. Zoom Selected-toiminto Tämä toiminto zoomaa valitsemasi kohteen keskelle näyttöä. Myös Page Down näppäimellä Zoom All-toiminto Tämä toiminto zoomaa koko mallin näkyviin. Myös Page Up näppäimellä Orbit-toiminto Tämän toiminnon avulla voit katsella ympärillesi haluamaasi suuntaan mallissa, kun olet paikallasi. Painamalla hiiren vasenta näppäintä ja liikuttelemalla hiirellä haluamaasi suuntaan voit katsella ympärillesi. Ohjelma muuttaa ensin näkymäsi suoraksi. Free Orbit-toiminto Tämän toiminnon avulla voit katsella ympärillesi haluamaasi suuntaan mallissa, kun olet paikallasi. Painamalla hiiren vasenta näppäintä ja liikuttelemalla hiirellä haluamaasi suuntaan voit katsella ympärillesi. Constrained Orbit-toiminto Tällä toiminnolla voit pöyrittää mallia vaakatasossa. Look Around-toiminto Tämän toiminnon avulla voit katsella ympärillesi mallissa, kun olet paikallasi. Painamalla hiiren vasenta näppäintä ja liikuttelemalla hiirellä haluamaasi suuntaan voit katsella ympärillesi. Look At-toiminto Tällä toiminolla voit osoittaa objekti, jolloin se siirtyy näytön keskelle katseltavaksi. 33

34 Focus-toiminto Tämän toiminnon avulla asetat keskipisteen Orbit -toiminnoille Walk-tila Perusnavigointi-muoto, eli käveleminen mallissa. Painamalla hiiren vasenta näppäintä näkymän päällä voit kulkea mallissa. Kun painaessasi hiiren vasenta näppäintä ja samanaikaisesti liikutat hiirtä kohti näkymän yläosaa liikut mallissa eteenpäin ja liikuttamalla hiirtä näkymällä alaspäin kuljet takaperin mallissa. Niin ikään siirtämällä hiirtä vasenta näppäintä painaen esim. Oikealle käännyt mallissa oikealle. Kursorinasi näkymällä sinulla on niin ikään Walk-tilan tunnus: jalkapari. Fly-toiminto Tällä toiminnolla voit lentää mallissa tai sen ulkopuolella Third Person Tällä toiminnolla saat hahmon näkymään malliisi. Customize Tästä voit valita mitä em.toimintoja haluat Navigation Bar:sta käyttää. View Cube Tällä toiminnolla saat mallin käsittelyä helpottavan muistakin Autodesk:in ohjelmistoista tutun View Cube:n joko päälle tai pois. HUD Tällä toiminnolla saat näyttöösi joko koordinaattiakselit (XYZ Axes) tai sijaintisi mallissa (Position Readout).. Reference Views 34

35 Näillä toiminnoilla paikallistat sijaintisi mallissa; hyödyllinen varsinkin suurissa malleissa. Scene View Full Screen Tällä toiminnolla voit poistaa valikot ja ribbonit näkyvistä. Saat koko näytön käyttöösi esim. Navigoitaessa. Myös F11-painike. Split View Tällä toiminnolla voit jakaa näyttösi osiin. Background Tällä toiminnolla voit muokata mallisi taustaa. 35

36 Window Size Tällä toiminnolla voit muokata näyttöikkunan kokoa. Show Title Bars Tällä toiminnolla voit poistaa tai ottaa käyttöön jaetun näytön ikkunoiden otsikkorivit. Workspace 36

37 Windows Näillä valinnoilla vaidaan valita mitkä dialogit ovat käytössä. Load Workspace Toiminnolla voit ladata työskentely-ympäristöjä käyttöösi. Save Workspace Toiminnolla voit tallentaa työskentely-ympäristösi. 9. Output ribbon Output ribbonilla voidaan tuottaa tulosteita mallista ja tallentaa asioita ulkopuolisiin tiedostoihin. Output ribbob on jaettu Print-, Send-, Publish-, Export Scene-, Visuals- ja Export Data-osioihin. 37

38 Print Tämän osion toiminnoilla voidaan tulostaa mallista esim. PDF-muotoinen näkymä, esikatsella tulostetta ja muokata tulostuksen asetuksia. Send Send by -toiminto käynnistää sähköpostiohjelmasi ja liittää mallin liitetiedostoksi. Publish Toiminto julkaisee NWF-muotoisen mallisi NWD-muotoon Navisworks Freedom-ohjelmistolla tarkasteltavaksi. Publish-toiminnon asetusdialogi Export Scene 3D DWF-toiminnolla julkaiset mallin tarkasteltavaksi esim. Autodeskin Design Reviewohjelmistolla. FBX-muotoon julkaistu malli avautuu esim. AutoCAD 2011-ohjelmistolla. Google Earth KML-toiminnolla voit sijoittaa mallin maantieteellisesti oikeaan paikkaan Google earthohjelmistolla tarkasteltavaksi. 38

39 Google Earth KML-asetusdialogi Visuals Image Tällä toiminnolla voit tallentaa kuvan mallistasi ulkopuoliseen tiedostoon esim. Windowsin Bitmap-muotoon. Rendered Image Tällä toiminnolla voit tallentaa renderöidyn kuvan mallistasi ulkopuoliseen tiedostoon useissa tiedostomuodoissa. Animation Tällä toiminnolla voit tallentaa luomasi animaation mallistasi ulkopuoliseen tiedostoon. Piranesi EPIx 39

40 Tällä toiminnolla voit tallentaa kuvan mallistasi ulkopuoliseen tiedostoon Piranesi EPIx-muotoon. Export Data Tämän osion toiminnon voidaa julkaista ja jakaa datatietoa mallista ulkopuolisiin tiedostoihin. Clash Tests Tällä toiminnolla voidaan tallentaa Törmäystestien asetkset myöhempää käyttöä varten.xmlmuodossa. Timeliner CSV Tällä toiminnolla voit tallentaa Aikataulutuksesi.CSV-muotoiseen tiedostoon esim. muokkausta varten. Current Search Tällä toiminnolla voit tallentaa Find Items-toiminnolla tekemäsi Etsintäjoukon.XML-muotoiseksi tiedostoksi. Search Sets Tällä toiminnolla voit tallentaa kaikki Etsintäjoukot.XML-muotoiseksi tiedostoksi. Viewpoints Tällä toiminnolla voit tallentaa kaikki Näkymät.XML-muotoiseksi tiedostoksi. Viewpoints Report Tällä toiminnolla voit tallentaa kaikki Näkymät.HTML-muotoiseksi tiedostoksi tarkasteltavaksi Internetselain-ohjelmistolla. PDS Tags Tällä toiminnolla voit tallentaa kaikki Tag:it.TAG-muotoiseksi tiedostoksi 10. Item Tools Tämä Ribbon aukeaa kun valitset jonkin objektin mallista muokkausta varten 40

41 SwitchBack Tällä toiminnolla käynnistetään CAD-ohjelma kyseisen mallinmuokkausta varten. Hold Tällä toiminnolla voit lukita haluamasi objektin mallista ja siirtää muita. Look At Focus on Item-toiminnolla saat valitsemasi objectin navigoinnin (esim. Orbit) keskipisteeksi. Zoom-toiminnolla zoomaat valitsemasi kohteeseen. Transform Näillä toiminnoilla voit siirtää, kiertää tai skaalata valitsemaasi objektia. Voit maarittää siirrettävälle objektille uuden keskipisteen, käyttää Snap Item-toimintoa ja paluttaa siirretyn objektin takaisin. Appearence Näillä toiminnoilla muokkaat valitun objektin läpinäkyvyyttä (Transparency-liukukytkimellä), väriä (Color) ja palautat muutokset. Links 41

42 Näillä toiminnoilla lisäät valitsemaasi objektiin Linkkejä, muokkaat ja poistat niitä. 11. Harjoitus Käynnistä Navisworks. Avaa Airport.nwd tai Testmodel.nwd Navigointi mallissa - Kokeile kohdassa 7. läpikäytyjä navigointitoimintoja. Näkymät - Luo uusi näkymä Save Viewpoint-toiminnolla 42

43 Objektien ominaisuudet (Testmodel.nwd) - Tutki objektien ominaisuuksia osoittamalla niitä (Properties) Animaatiot - Luo uusi animaatio ja julkaise se.avi-tiedostomuodossa. Punakynäykset - Tee aiemmin luomaasi näkymään punakynäyksiä ja Tageja kommentteineen Mittaukset - Suorita mallissa mittauksia Measure Tools-työkalujen avulla 43

44 Snap-toiminnon voit aktivoida Options -> Interface -> Snapping-kohdasta VINKKI: suorita aina useita mittauksia saadaksesi varmasti halutun lopputuloksen! Leikkaukset - Tee mallissa leikkauksia käyttäen Sectioning-työkaluja. Hyperlinkit - Lisää mallin johonkin objektiin hyperlinkki Item Toolsin avulla 44

45 - Saat näkymässä olevat Hyperlinkit näkyviin Workspace-työkaluvalikon Links-näppäimellä. Objektien näkyvyys ja siirtäminen - Item Toolsin avulla voidaan valittua objektia siirtää, kiertää, skaalata, muuttaa väriä, läpinäkyvyyttä ja asettaa se tarkasti uuteen sijaintiin. Etsintätyökalu (Testmodel.nwd) - Suorita mallissa etsintöjä. Etsi mallista putkilinjat ja niiden osat jotka sisältävät määreen 100-B. - muodosta niistä Search Set nimeltään 100-B 45

46 Mallien yhdistäminen - Avaa Open-komennolla Dgn-kansiosta kaikki.dgn-tiedostot. Lisää malliisi Appendkomennolla Dxf-kansiosta kaikki.dxf-tiedostot. - Käännä malli sopivaan asentoon. Tee malliisi uusi näkymä Perus. Julkaise mallisi File alasvetovalikon Publish-käskyn avulla. Selection Sets - Avaa Selection Sets-ikkuna - Valitse Selection Tree-ikkunasta kaikki.dgn-tiedostot ja muodosta niistä valintajoukko dgn 46

47 - Tee samoin.dxf-tiedostoille ja muodosta niistä valintajoukko dxf Törmäystarkastelu (Manage) - Valitse Workspace-työkaluvalikosta Clash Detective. Valitse Select-välilehdeltä törmäystestaukseen Sets. Valitse sitten dgn vs. dxf ja toleranssiksi 0,005 metriä. 47

48 Löytämiäsi törmäyksiä voit tarkastella Results välilehden avulla. - Muodosta raportti törmäyksistä Report-välilehden avulla 48

49 Renderöinti - Mallisi voi renderöidä Simulate-ohjelmistossa olevan Presenter-modulin avulla. Avaa library.nwd. Valitse Bridge niminen näkymä. Avaa Workspace-työkaluvalikosta Presenter. Materials-välilehdeltä voit viedä materiaaleja joko suoraan malliin tai mallin valintajoukkoihin. Voit muokata muilla välilehdillä myös taustoja tai valaistuksia sekä lisätä RPC-hahmoja. Aikataulutus - Aikataulutuksen voit suorittaa TimeLiner:in toiminnoin. Avaa timeliner.nwd. Käynnistä sitten Workspace-työkaluvalikosta TimeLiner. Tässä esimerkissä projektointiohjelmalla määritellyt työvaiheet (Tasks) on yhdistetty mallista muodostettuihin saman nimisiin valintajoukkoihin (Selection Sets). Tarkastele välilehtiä ja suorita simulaatio. 49

50 Objektianimointi - Animator: in toiminnon voit luoda erilaisia objektianimaatioita (ovi auki/kiinni). Scripter:in avulla voit luoda erilaisia toimintosarjoja animaatioistasi (näppäin 1 ovi auki, näppäin 2 ovi kiinni). Avaa Animate.nwd. Kokeile näppäinten toimintoja ja tutki Animator ja Scripter-dialogeja. ja 12. Muuta Voit palauttaa 2010-version käyttö liittymän Global Optionsin avulla: 50

51 Muistiinpanoja: 51
