Finn-Savotta Oy Pena-laavun pystytysohje

Transkriptio

1 Finn-Savotta Oy Pena-laavun pystytysohje Pena-laavun myyntipakkaukseen sisältyy: - Pena-laavu - hyttysverkko - narut 11 kpl Tässä ohjeessa pystytyksen apuna on käytetty seuraavia lisävarusteita (lisävarusteet eivät sisälly Penalaavun myyntipakkaukseen): - Pena-laavun putkisarja - Savotta telttakiila, 11 kpl (alumiinia, myyntipakkaus 5 kpl/pakkaus) Nämä apuvälineet voidaan korvata luonnosta löytyvillä kepeillä sekä riu uilla Näiden lisäksi kiilojen maahan lyömisen apuna on käytetty vasaraa Tämä ei ole ainoa tapa, jolla Pena-laavun voi pystyttää, vaan tämä on yksi tapa laavun pystytykseen Pystytystapaan vaikuttavat ainakin laavun pystytyspaikka, -alusta, vallitsevat olosuhteet sekä se, pystytetäänkö laavu luonnosta löydettyjen materiaalien vai hankittujen lisävarusteiden avulla Lopputuloksen pitäisi näyttää tältä (kiilat eivät ole kuvassa lyötynä riittävän syvälle maahan) Finn-Savotta Oy Onnelantie 2, Karstula puh

2 Finn-Savotta Oy Pena-laavun pystytysohje Ota esiin Pena-laavu ja levitä se maahan siihen kohtaan, johon laavua ollaan pystyttämässä Kun laavukangas on levitetty maahan levälleen, kiinnitä laavun liepeen keskimmäinen kiilalenkki maahan kiilan avulla 2 Kiinnitä tämän jälkeen keskimmäisen kiilan molemmin puolin neljä kiilaa 3 Jätä reunimmaiset (suuaukon reunassa olevat) kiilat vielä tässä vaiheessa asentamatta Finn-Savotta Oy Onnelantie 2, Karstula puh

3 Finn-Savotta Oy Pena-laavun pystytysohje Pena-laavun putkisarjan osat: A Vaakaorren päätyputket (uros - korkkipää) Putki E on samanlainen kuin putki A B Vaakaorren keskiputki (naaras - naaras) C T-haara, pystyputken yläosa (T-haara - naaras) D Pystyputken keskiputki (uros - naaras) E Pystyputken alaputki (uros - korkkipää) (Ohjeen selkeyden vuoksi A-putket ja E-putki on nimetty eri kirjaimilla, vaikka putket ovat samanlaisia) A B A C D E 5 Kokoa osista T:n muotoinen kappale, mutta jätä molemmat A-putkista irralliseksi Finn-Savotta Oy Onnelantie 2, Karstula puh

4 Finn-Savotta Oy Pena-laavun pystytysohje Aseta toinen A-putki laavun katosta löytyvään perimmäiseen koloonsa Liitä T-haara laavun perältä tulevaan putkeen A T-haaran tulee olla maata vasten lappeellaan vielä tässä vaiheessa Finn-Savotta Oy Onnelantie 2, Karstula puh

5 Finn-Savotta Oy Pena-laavun pystytysohje Harjan etuosassa on paikka toiselle A-putkelle Tässä putken kolossa on tarralla varustettu läppä Avaa läppä ja pujota vielä irrallaan oleva A-putki harjan etuosassa olevan kolon läpi Liitä A-putki T- osaan Nyt T-osa on kokonaisuudessaan kasassa, mutta laavun harjan etuosan kolon läpi näkyy vielä A-putken pää Vedä tarralla varustettu läppää putken kärkeä kohti kiristäen ja sulje tarra siten, että putken pää jää piiloon läpän alle Nyt putkisarjasta koottu T-osa on valmis Finn-Savotta Oy Onnelantie 2, Karstula puh

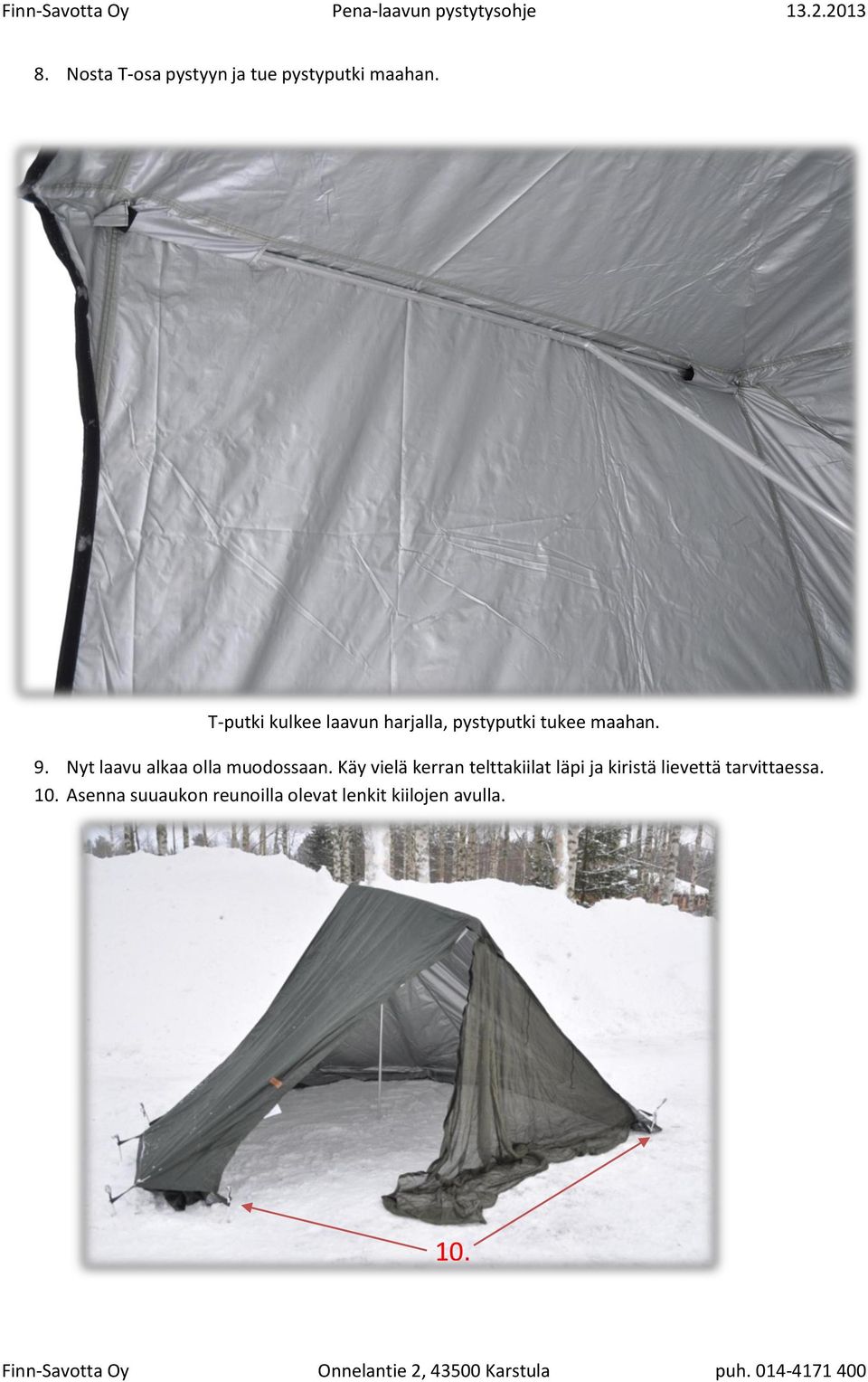

6 Finn-Savotta Oy Pena-laavun pystytysohje Nosta T-osa pystyyn ja tue pystyputki maahan T-putki kulkee laavun harjalla, pystyputki tukee maahan 9 Nyt laavu alkaa olla muodossaan Käy vielä kerran telttakiilat läpi ja kiristä lievettä tarvittaessa 10 Asenna suuaukon reunoilla olevat lenkit kiilojen avulla 10 Finn-Savotta Oy Onnelantie 2, Karstula puh

7 Finn-Savotta Oy Pena-laavun pystytysohje Tarvittaessa kiinnitä hyttysverkko Hyttysverkko kiinnitetään tarralla laavun suuaukon reunaan Hyttysverkossa olevien narujen avulla hyttysverkko voidaan rullata suuaukon toiseen reunaan Vinkkejä laavun pystytykseen Pena-laavun mukana tulevat 11 narua ovat vaihtoehtoisia pystytystapoja varten, esimerkiksi puuhun kiinnittämistä varten Jos Pena-laavun putkisarjaa ei ole käytettävissä, voidaan putket korvata kahdella riu ulla Toinen riuku työnnetään laavun harjalla oleviin koloihin etuosan läpällisen kolon kautta ja suljetaan läppä Pystyyn tulevassa riu ussa tulisi olla Y-haara, jonka avulla laavun harjalla kulkeva riuku nostetaan ylös Tällaiset kaksi riukua muodostavat samankaltaisen rakenteen, kuin Pena-laavun putkisarja Pystyyn tulevan Y-haaraisen riu un mittaa muuttamalla laavun pohjapinta-alaa voidaan säätää Mitä matalampi keppi, sitä leveämmäksi laavun pohja levittäytyy (laavun fyysisten mittojen rajaan asti) Mikäli telttakiilojen tilalla käytetään luonnosta löytyviä keppejä, kannattaa keppien päät teroittaa esimerkiksi kirveen tai puukon avulla Kiilojen tai keppien maahan lyömiseen kannattaa käyttää apuvälinettä, kuten vasaraa, isohkoa kiveä, polttopuuta tai vastaavaa Jos kiilaa lyö maahan pelkästään kämmenpohjalla, voi käteen syntyä mahdollisesti pysyviäkin vaurioita Tämän vuoksi on hyvä käyttää jotain apuvälinettä Talvella liepeen reunat voidaan tiivistää lumella, mikäli tähän on tarvetta Finn-Savotta Oy Onnelantie 2, Karstula puh
