1 DCH 300 DCH 300 X Suomi

2

3 1 Dokumentaation tiedot 1.1 Tästä dokumentaatiosta Lue ehdottomasti tämä dokumentaatio ennen tuotteen käyttöönottoa. Se on turvallisen työnteon ja tuotteen ongelmattoman käsittelyn perusedellytys. Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia. Säilytä käyttöohje aina tuotteen yhteydessä ja varmista, että käyttöohje on mukana, kun luovutat tuotteen toiselle henkilölle. 1.2 Merkkien selitykset Varoitushuomautukset Varoitushuomautukset varoittavat tuotteen käyttöön liittyvistä vaaroista. Seuraavia varoitustekstejä käytetään: VAKAVA VAARA VAKAVA VAARA! Varoittaa uhkaavasta vaaratilanteesta, josta voi seurauksena olla vakava loukkaantuminen tai jopa kuolema. VAARA VAARA! Varoittaa mahdollisesta vaarasta, josta voi seurauksena olla vakava loukkaantuminen tai kuolema. VAROITUS VAROITUS! Varoittaa mahdollisesta vaaratilanteesta, josta voi seurata loukkaantuminen tai aineellinen vahinko Symbolit dokumentaatiossa Tässä dokumentaatiossa käytetään seuraavia symboleita: Lue käyttöohje ennen käyttämistä Toimintaohjeita ja muuta hyödyllistä tietoa Kierrätyskelpoisten materiaalien käsittely Älä hävitä sähkölaitteita ja akkuja tavallisen sekajätteen mukana Symbolit kuvissa Kuvissa käytetään seuraavia symboleita: Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa Numerointi kertoo työvaiheiden järjestyksen kuvissa ja saattaa poiketa numeroinnista tekstissä Kohtanumeroita käytetään kuvassa Yleiskuva, ja ne viittaavat kuvatekstien numerointiin kappaleessa Tuoteyhteenveto Tämän merkin tarkoitus on kiinnittää erityinen huomiosi tuotteen käyttöön ja käsittelyyn. Langaton tiedonsiirto Suomi 1

4 1.3 Tuotekohtaiset symbolit Symbolit tuotteessa Tuotteessa käytetään seuraavia symboleita: Suojausluokka II (kaksinkertainen eristys) Halkaisija Nimelliskierrosluku Kierrosta minuutissa Vaihtovirta Langaton kommunikaatio Käytä suojalaseja 1.4 Tuotetiedot Hilti-tuotteet on tarkoitettu ammattikäyttöön, ja niitä saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä käyttöön liittyvistä vaaroista. Tuote ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät tuotetta ohjeiden vastaisesti tai muutoin asiattomasti. Tyyppimerkinnän ja sarjanumeron löydät tyyppikilvestä. Kirjoita sarjanumero oheiseen taulukkoon. Tuotteen tiedot tarvitaan, jos esität kysymyksiä myynti- tai huoltoedustajallemme. Tuotetiedot Timanttileikkuri DCH 300 DCH 300 X Sukupolvi 01 Sarjanumero 1.5 Vaatimustenmukaisuusvakuutus Vakuutamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbh Zulassung Geräte Hiltistraße Kaufering, DE 2 Turvallisuus 2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja käyttöohjeet huolellisesti vastaisen varalle. Turvallisuusohjeissa käytetty käsite sähkötyökalu tarkoittaa verkkokäyttöisiä sähkötyökaluja (joissa verkkojohto) ja akkukäyttöisiä sähkötyökaluja (joissa ei verkkojohtoa). Työpaikan turvallisuus Pidä työskentelyalue siistinä ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin. Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, jossa on syttyvää nestettä, kaasua tai pölyä. Sähkötyökalut synnyttävät kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää sähkötyökalun hallinnan huomiosi suuntautuessa muualle. 2 Suomi

5 Sähköturvallisuus Sähkötyökalun pistokkeen pitää sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä pistorasia-adaptereita suojamaadotettujen sähkötyökalujen yhteydessä. Alkuperäisessä kunnossa olevat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä koskettamasta sähköä johtaviin pintoihin kuten putkiin, pattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos kehosi maadottuu. Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään lisää sähköiskun vaaraa. Älä kanna tai ripusta sähkötyökalua verkkojohdostaan äläkä vedä pistoketta irti pistorasiasta johdosta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai toisiinsa kietoutuneet johdot lisäävät sähköiskun vaaraa. Kun käytät sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalua on välttämätöntä käyttää kosteassa ympäristössä, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö pienentää sähköiskun vaaraa. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Sähkötyökalua käytettäessä hetkellinenkin varomattomuus saattaa aiheuttaa vakavia vammoja. Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaiset suojavarusteet, kuten hengityssuojain, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet, pienentävät oikein käytettyinä loukkaantumisriskiä sähkötyökalun käyttötilanteesta riippuen. Varo tahatonta käynnistämistä. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität sen verkkovirtaan ja/tai liität siihen akun, otat sen käteesi tai kannat sitä. Jos kannat sähkötyökalua sormi käyttökytkimellä tai liität pistokkeen pistorasiaan käyttökytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee sähkötyökalun pyörivässä osassa, saattaa johtaa loukkaantumiseen. Vältä vaikeita työskentelyasentoja. Varmista aina tukeva seisoma-asento ja tasapaino. Siten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. Käytä työhösi soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynpoisto- ja keräilylaitteita voidaan asentaa, sinun on tarkastettava, että ne on liitetty oikein ja että niitä käytetään oikealla tavalla. Pölynpoistovarustuksen käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalun käyttö ja käsittely Älä ylikuormita konetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jonka käyttökytkin ei toimi. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käyttökytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistoke pistorasiasta ja/tai irrota akku ennen kuin muutat säätöjä, vaihdat terää tai lisävarusteita ja kun lopetat työkalun käyttämisen. Tämä turvatoimenpide estää sähkötyökalun tahattoman käynnistysriskin. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna toisten henkilöiden käyttää sähkötyökalua, elleivät he ole perehtyneet sen käyttöön ja lukeneet käyttöohjeita. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökalujasi huolella. Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä ole puristuksissa, ja tarkasta myös, ettei sähkötyökalussa ole murtuneita tai vaurioituneita osia, jotka saattaisivat haitata sen toimintaa. Korjauta vaurioituneet osat ennen työkalun käyttämistä. Usein loukkaantumisten ja tapaturmien syynä on sähkötyökalujen laiminlyöty huolto. Pidä terät terävinä ja puhtaina. Huolella hoidetut terät, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi, ja niillä työnteko on kevyempää. Käytä sähkötyökalua, lisävarusteita ja tarvikkeita, teriä jne. niiden käyttöohjeiden mukaisesti. Ota tällöin työolosuhteet ja suoritettava työtehtävä huomioon. Sähkötyökalun käyttö muuhun kuin sille tarkoitettuun käyttöön saattaa johtaa vaarallisiin tilanteisiin. Huolto Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Siten varmistat, että sähkötyökalu säilyy turvallisena. Suomi 3

6 2.2 Katkaisuhiomakoneita koskevat turvallisuusohjeet Sähkötyökaluun kuuluva teräsuojus pitää kiinnittää ja säätää siten, että turvallisuus on paras mahdollinen, ts. siten, että mahdollisimman pieni osa hiomatyökalusta on näkyvissä käyttäjän suuntaan. Pysyttele itse ja pidä muut henkilöt poissa hiomalaikan pyörimislinjalta. Teräsuojuksen tehtävä on suojata käyttäjää sinkoilevilta kappaleilta ja estää hiomatyökalun koskettaminen vahingossa. Käytä ainoastaan sähkötyökaluusi tarkoitettuja sidosvahvistettuja katkaisulaikkoja tai timanttikatkaisulaikkoja. Vaikka pystyisitkin kiinnittämään lisävarusteen tai tarvikkeen sähkötyökaluusi, kokonaisuus ei välttämättä ole käytön kannalta turvallinen. Kiinnitetyn työkaluterän sallitun kierrosluvun pitää olla vähintään yhtä suuri kuin sähkötyökalun ilmoitettu maksimikierrosluku. Sallittua nopeammin pyörivä työkaluterä saattaa murtua, jolloin sen kappaleita voi sinkoutua vaarallisesti. Hiomatyökaluja saa käyttää vain niiden suositeltuihin käyttötarkoituksiin. Esimerkiksi: Älä koskaan käytä katkaisulaikan kylkipintaa hiomiseen. Katkaisulaikat on tarkoitettu materiaalin leikkaamiseen laikan kehäpinnalla. Jos laikkaan vaikuttaa sivusuuntainen voima, siitä saattaa irrota hioma-ainepalasia. Käytä aina ehjää, oikean kokoista ja oikean muotoista kiinnityslaippaa valitsemasi hiomalaikan kiinnittämiseen. Kunnolla sopivat laipat tukevat hiomalaikkaa ja vähentävät siten laikkapalasten irtoamisvaaraa. Älä käytä suurempien sähkötyökalujen kuluneita hiomalaikkoja. Suurempien sähkötyökalujen hiomalaikkoja ei ole suunniteltu pienempien sähkötyökalujen suuremmille kierrosluvuille, joten tällaiset laikat saattavat murtua. Työkaluterän ulkohalkaisijan ja vahvuuden pitää vastata sähkötyökalun tiedoissa annettuja mittatietoja. Mitoitukseltaan vääränlaista työkaluterää ei suojata tai valvota oikein. Hiomalaikkojen ja laippojen pitää sopia tarkasti sähkötyökalusi hiomakaraan. Työkaluterät, jotka eivät tarkasti sovi sähkötyökalusi hiomakaraan, pyörivät epätasaisesti, tärisevät voimakkaasti ja saattavat johtaa sähkötyökalun hallinnan menettämiseen. Älä käytä vaurioituneita hiomalaikkoja. Tarkasta aina ennen hiomalaikan käyttämistä, ettei siinä ole murtumia tai lohkeamia. Jos sähkötyökalu tai hiomalaikka putoaa, tarkasta ettei vaurioita syntynyt tai käytä ehjää hiomalaikkaa. Kun olet tarkastanut ja kiinnittänyt hiomalaikan, pysy itse ja pidä muut henkilöt turvallisen etäällä pyörivästä hiomalaikasta ja käytä konetta minuutin ajan huippukierrosluvulla. Vaurioitunut hiomalaikka ei yleensä kestä tätä testiaikaa. Käytä henkilökohtaista suojavarustustasi. Käytä työtehtävästäsi riippuen kokokasvosuojusta, silmäsuojia tai suojalaseja. Tarpeen mukaan käytä hengityssuojainta, kuulosuojaimia, suojakäsineitä ja suojaesiliinaa, joka suojaa Sinua hionta- ja materiaalihiukkasilta. Suojaa silmäsi erilaisissa työtehtävissä sinkoilevilta hiukkasilta ja muruilta. Pöly- ja hengityssuojaimen pitää pystyä suodattamaan työtehtävässä syntyvä pöly. Jos pitemmän aikaa altistut kovalle melulle, kuulosi saattaa vaurioitua. Ota myös muut ihmiset työpisteesi lähistöllä huomioon. Kaikkien työpisteesi alueelle tulevien henkilöiden pitää käyttää henkilökohtaisia suojavarusteitaan. Työkappaleesta tai työkaluterästä sinkoavat kappaleet saattavat aiheuttaa vammoja varsinaisen työpisteesi alueen ulkopuolellakin. Pidä koneesta kiinni vain sen eristetyistä kahvapinnoista, jos teet työtä, jossa sähkötyökalun terä saattaa osua rakenteen sisällä olevaan virtajohtoon tai koneen omaan verkkojohtoon. Jos terä osuu virtajohtoon, koneen metalliosiin saattaa johtua virta, jolloin saatat saada sähköiskun. Pidä verkkojohto mahdollisimman etäällä pyörivästä työkaluterästä. Jos menetät koneen hallinnan, terä saattaa osua verkkojohtoon tai tarttua kiinni johonkin tai saatat satuttaa kätesi tai käsivartesi pyörivään työkaluterään. Älä koskaan laske sähkötyökalua käsistäsi ennen kuin sen työkaluterä on täysin pysähtynyt. Pyörivä työkaluterä saattaa vaarallisesti osua laskutason pintaan, minkä seurauksena saatat menettää koneen hallinnan. Älä pidä sähkötyökalua käynnissä, kun kannat sitä. Vaatteesi saattaisivat osua pyörivään työkaluterään, minkä seurauksena terä saattaisi leikkautua kehoosi. Puhdista sähkötyökalusi jäähdytysilmaraot säännöllisin välein. Moottorin jäähdytyspuhallin imee pölyä koneen kotelon sisään, ja metallipölyn suuri määrä voi aiheuttaa sähköisen vaaratilanteen. Älä käytä sähkötyökalua syttyvien materiaalien lähellä. Kipinät saattaisivat sytyttää tällaiset materiaalit. Älä käytä sähkötyökalussa työkaluteriä, jotka vaativat jäähdytystä nesteellä. Veden tai muun nesteen käyttö jäähdytykseen saattaa aiheuttaa sähköiskun. Takaisku ja siihen liittyvät turvallisuusohjeet Takaiskulla tarkoitetaan pyörivän hiomalaikan kiinni tarttumisen tai juuttumisen aiheuttamaa koneen reaktiota. Kiinni tarttuminen tai jumittuminen aiheuttaa pyörivän työkalun äkillisen pysähtymisen. Sen seurauksena sähkötyökalu liikahtaa juuttumiskohdasta hallitsemattomasti työkaluterän käyttösuuntaan nähden vastakkaiseen suuntaan. 4 Suomi

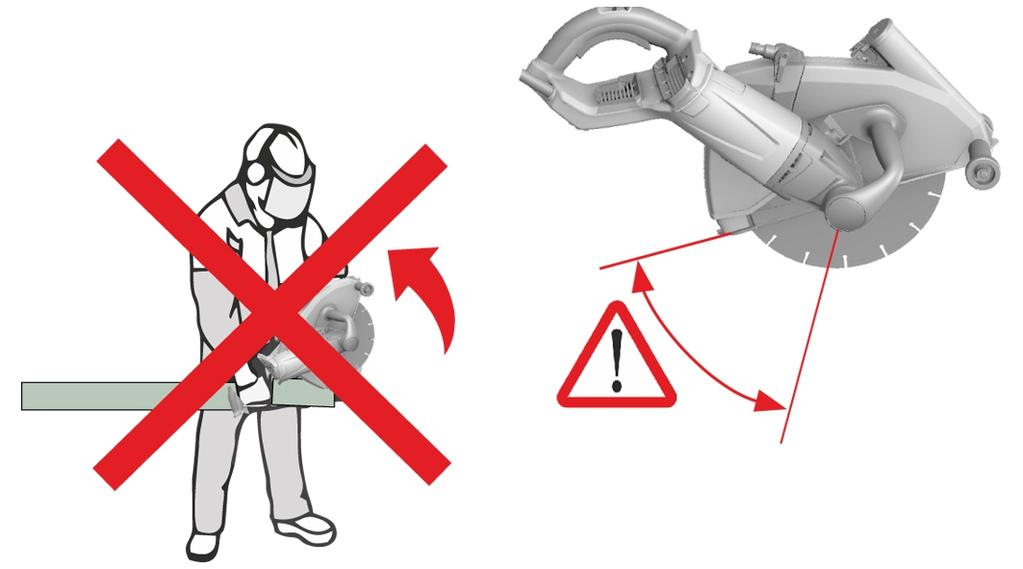

7 Jos esimerkiksi hiomalaikka tarttuu kiinni tai juuttuu työkappaleeseen, hiomalaikan työkappaleeseen upotettu reuna pureutuu kiinni ja sen seurauksena kone saattaa iskeä takaisin. Hiomalaikka liikahtaa koneen käyttäjää kohti tai hänestä poispäin, riippuen laikan pyörimissuunnasta juuttumiskohdassa. Tällöin hiomalaikka saattaa myös murtua. Takaisku aiheutuu sähkötyökalun väärästä tai virheellisestä käyttämisestä. Sen esiintymistä voit välttää noudattamalla seuraavassa annettuja ohjeita. Pidä sähkötyökalusta kunnolla kiinni ja pidä kehosi sekä kätesi asennossa, jossa pystyt hyvin vastustamaan takaiskuvoimia. Käytä aina lisäkahvaa, jos koneessa sellainen on, jotta pystyt parhaalla mahdollisella tavalla vastustamaan koneen takaiskuvoimia ja reaktiovoimia työn tekemisen ja aloittamisen aikana. Käyttäjän pitää tuntea takaisku- ja reaktiovoimien aiheuttamat vaarat. Älä koskaan vie kättäsi pyörivän työkaluterän lähelle. Työkaluterä saattaisi takaiskutilanteessa osua käteesi. Varo aluetta pyörivän katkaisulaikan etu- ja takapuolella. Takaisku liikuttaa sähkötyökalua työstöliikkeen vastakkaiseen suuntaan hiomalaikan juuttuessa. Tee työtä erityisen varovasti reunojen, terävien kulmien jne. lähellä. Varo, ettei työkaluterä pääse iskemään takaisin työkappaleesta poispäin tai tarttumaan kiinni. Pyörivä työkaluterä pyrkii tarttumaan kiinni kulmien tai terävien reunojen lähellä tai vaurioituessaan. Silloin seurauksena on hallinnan menettäminen tai takaisku. Älä käytä ketjusahanterää tai hammastettua sahanterää tai segmenttitimanttilaikkaa, jonka uraleveys on yli 10 mm. Tällaiset työkaluterät aiheuttavat usein takaiskuja tai sähkötyökalun hallinnan menettämisen. Vältä katkaisulaikan juuttumista tai liian suurta laikkaan kohdistuvaa painamisvoimaa. Älä leikkaa turhan syvältä. Katkaisulaikan ylikuormittaminen lisää laikkaan kohdistuvaa rasitusta sekä laikan herkkyyttä kantata tai juuttua ja siten takaiskun vaaraa tai laikan murtumisen vaaraa. Jos katkaisulaikka tarttuu kiinni tai keskeytät työnteon, kytke kone pois päältä ja odota, kunnes laikka on kokonaan pysähtynyt. Älä koskaan yritä nostaa katkaisulaikkaa pois leikkausraosta, sillä muutoin kone saattaa iskeä takaisin. Määritä ja poista kiinni tarttumisen syy. Älä kytke sähkötyökalua päälle, jos sen terä on työkappaleessa. Anna katkaisulaikan ensin saavuttaa täysi kierroslukunsa, ennen kuin varovasti jatkat leikkaamista. Muutoin laikka saattaa kantata, ponnahtaa työkappaleesta tai aiheuttaa takaiskun. Tue levyt tai suuremmat työkappaleet hyvin, jotta katkaisulaikan mahdollisen kiinni tarttumisen aiheuttama takaiskuvaara vähenee. Suuremmat työkappaleet saattavat oman painonsa vuoksi taipua. Työkappaletta on siksi tuettava molemmilta sivuilta ja katkaisukohdan sekä reunan läheltä. Ole erityisen varovainen leikatessasi seinää tai muuta kohdetta, jonka rakennetta et näe tarkasti. Kun upotat katkaisulaikkaa, rakenteen sisällä olevat kaasu- tai vesiputket, sähköjohdot tai muut esineet saattavat aiheuttaa takaiskun. 2.3 Muut turvallisuusohjeet Henkilöturvallisuus Ohjaa verkkojohto ja jatkojohto aina koneesta pois taaksepäin. Siten vältät vaaran kompastua johtoihin työnteon aikana. Kun teet reikiä, varmista työstettävän kohdan taustapuoli. Putoamaan tai sinkoutumaan pääsevät palaset voivat aiheuttaa muille vammoja. Käytä vain tuotetta, joka on teknisesti moitteettomassa kunnossa. Älä koskaan tee koneeseen minkäänlaisia muutoksia. Käytä suojahansikkaita, etenkin laikkaa vaihtaessasi, teräsuojusta säätäessäsi ja syvyysrajoitinta kiinnittäessäsi. Käytä mahdollisuuksien mukaan pölynpoistovarustusta ja liikuteltavaa pölynpoistolaitetta. Tiettyjen materiaalien kuten lyijypitoisen maalin, joidenkin puulajien, kvartsia sisältävän betonin / muurauksen / kivetyksen ja mineraalien sekä metallien pölyt voivat olla terveydelle vaarallisia. Selvitä työssä syntyvän pölyn vaarallisuus ennen työn aloittamista. Käytä rakennustyömaakäyttöön hyväksyttyä pölynimuria, joka täyttää viralliset pölysuojaluokitusmääräykset. Varmista työpisteen hyvä tuuletus ja tarvittaessa käytä hengityssuojainta, joka soveltuu kyseessä olevalla pölylle. Pölyjen ihokosketus tai hengittäminen saattaa aiheuttaa allergisia reaktioita ja/tai hengitystiesairauksia koneen käyttäjälle tai lähellä oleville henkilöille. Tietyt pölyt kuten tammen tai pyökin pöly on luokiteltu syöpää aiheuttaviksi, erityisesti jos niihin liittyy puunkäsittelyn lisäaineita (kromaatti, puunsuoja-aineet). Asbestia sisältäviä materiaaleja saavat työstää vain erikoiskoulutetut henkilöt. Jos käytät konetta ilman pölynpoistolaitetta, käytä pölyävässä työssä hengityssuojainta. Sulje imuliitännän päällä oleva kansi. Suomi 5

8 Varo, ettet koske pyöriviin osiin - loukkaantumisvaara! Kytke kone päälle vasta, kun olet juuri aloittamassa työn. Pidä työssäsi rentouttavia taukoja, joiden aikana tee sormivoimisteluliikkeitä varmistaaksesi sormiesi hyvän verenkierron. Pitempään jatkuva työnteko saattaa tärinän vuoksi aiheuttaa verenkiertohäiriöitä tai sormien, käsien ja ranteiden hermokipuja. Sähköturvallisuus Tarkasta ennen työn aloittamista esimerkiksi metallinilmaisimella, onko työskentelyalueella rakenteiden sisälle asennettuja sähkö, kaasu- tai vesijohtoja. Koneen ulkopinnan metalliosiin saattaa johtua jännite, jos vahingossa osut sähköjohtoon. Jos verkkojohto tai jatkojohto vaurioituu käytön aikana, älä kosketa johtoa. Irrota verkkopistoke verkkopistorasiasta. Tarkasta verkkojohdon kunto säännöllisesti, ja jos havaitset vaurioita, vaihdata verkkojohto erikoiskorjaamossa. Tarkasta jatkojohdon kunto säännöllisesti, ja vaihda johto, jos havaitset vaurioita. Sähkötyökalun käyttö ja käsittely Varmista, että työssä syntyvät kipinät eivät aiheuta vaaraa. Säädä teräsuojus oikein. Varmista ennen koneen käyttämistä, että katkaisulaikka on kunnolla paikallaan ja kiinnitetty, ja käytä sitten konetta joutokäynnillä 30 sekunnin ajan turvallisessa paikassa. Pysäytä kone heti, jos siinä tuntuu huomattavaa tärinää tai jos siinä ilmenee muita vikoja tai häiriöitä. Jos näin käy, tarkasta kone ja koko varustus vian syyn määrittämiseksi. Älä käytä konetta, jos se käynnistyy kovaa tai nykien. Sen elektroniikka saattaa olla rikki. Korjauta kone Hilti-huollossa. Sulje imuliitännän päällä oleva kansi, kun leikkaat metallimateriaalia. Urien tekeminen kantaviin seiniin tai muihin rakenteisiin voi vaikuttaa rakenteiden lujuuksiin, erityisesti jos raudoituselementtejä tai kantavia elementtejä katkaistaan. Ota ennen töiden aloittamista yhteys lujuuslaskelmista vastaavaan henkilöön, arkkitehtiin tai työnjohtoon. Varo laikan kanttaamista ja ohjaa konetta tarkasti ja suoralinjaisesti. Kaarevien linjojen leikkaaminen on kielletty. Ohjaa konetta tasaisesti ja siten, ettei katkaisulaikkaan kohdistu sivusuuntaisia voimia. Aseta kone aina suoraan kulmaan työkappaleeseen nähden. Katkaisu- tai leikkaustyön aikana älä muuta leikkaamissuuntaa sivusuuntaista voimaa käyttäen tai katkaisulaikkaa kääntäen. Katkaisulaikka saattaa vaurioitua ja murtua. Älä koskaan käytä konetta ilman teräsuojusta. 3 Kuvaus 3.1 Tuoteyhteenveto DCH Suomi

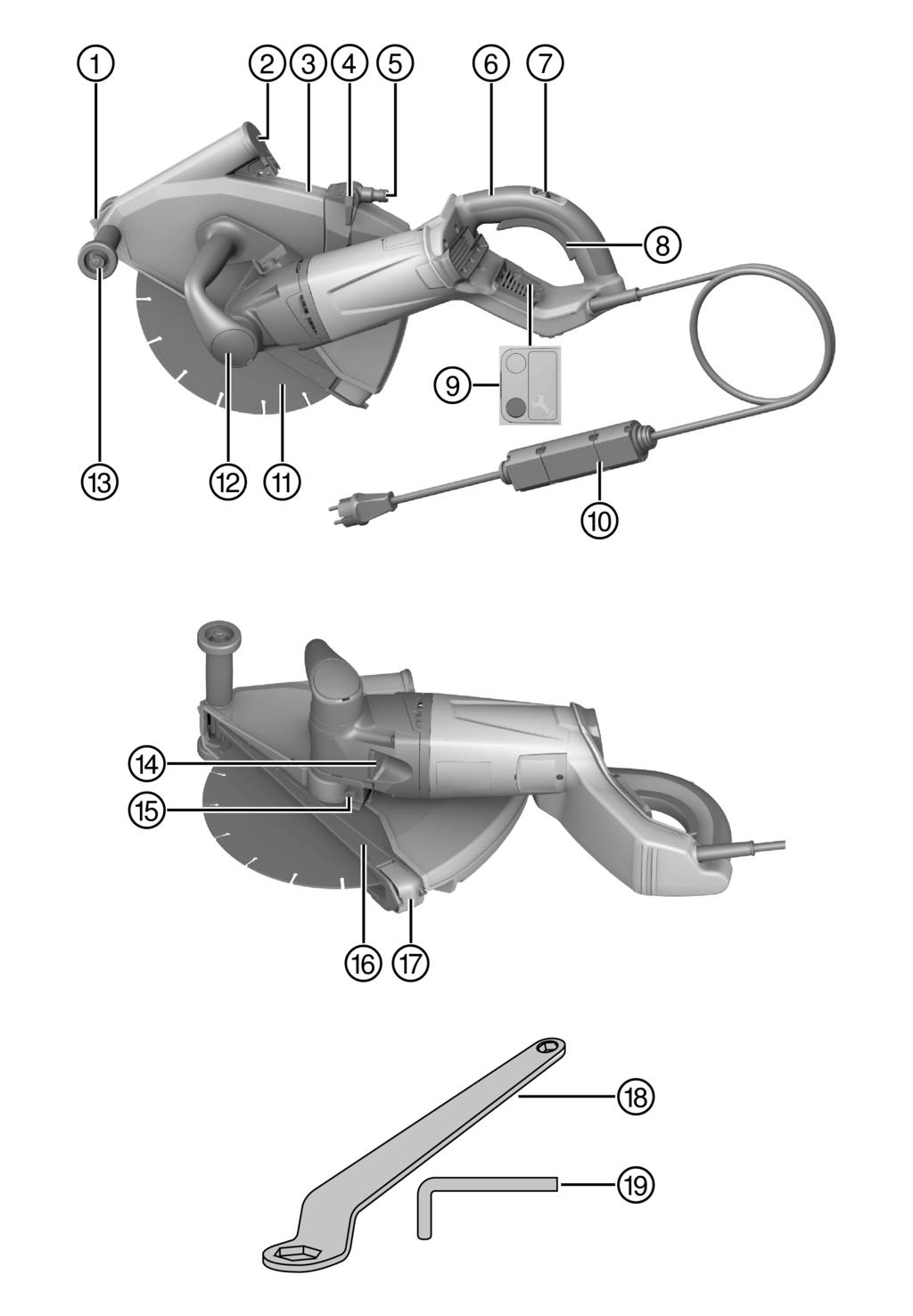

9 @ ; = % Leikkausmerkki Pölynpoistoputken kansi Teräsuojus Taaempi käsikahva & ( ) + Päälle kytkemisen salpa Käyttökytkin Huoltotarpeen merkkivalo Timanttikatkaisulaikka Suomi 7

10 Etumainen käsikahva / Ohjausrulla : Karan lukituspainike Teräsuojuksen kiinnitysruuvi $ Kiintoavain koko 24 / koko 10 Kuusiokoloavain koko Tuoteyhteenveto DCH 300 X 8 Suomi

11 @ ; = % Leikkausmerkki Pölynpoistoputken kansi Teräsuojus Vedensäätöventtiili & ( ) + Vesiliitäntä Taaempi käsikahva Päälle kytkemisen salpa Käyttökytkin Suomi 9

12 Huoltotarpeen merkkivalo / Vikavirtasuojakytkin (PRCD) : Timanttikatkaisulaikka Etumainen käsikahva $ Ohjausrulla Karan lukituspainike Teräsuojuksen kiinnitysruuvi Syvyysrajoitin Leikkaussyvyysluisti Q W Kiintoavain koko 24 / koko 10 E Kuusiokoloavain koko Tarkoituksenmukainen käyttö DCH 300 Kuvattu tuote on sähkökäyttöinen timanttikatkaisukone kiviaineispitoisten materiaalien kuivakatkaisuun timanttikatkaisulaikoilla. DCH 300 X Kuvattu tuote on sähkökäyttöinen timanttikatkaisukone kiviaineispitoisten materiaalien katkaisuun timanttikatkaisulaikoilla vettä käyttäen tai ilman vettä. Kiviainesmateriaalin katkaisemisessa ja leikkaamisessa on käytettävä pölynpoistovarustusta ja siihen liittyvää suodatinta, esimerkiksi Hilti-rakennustyömaaimuria VC X. Staattisen sähkön varausilmiöiden välttämiseksi imurissa pitää käyttää antistaattista imuletkua. Vaihtoehtoisesti koneella voidaan tehdä metallimateriaalin katkaisutöitä keinohartsisidonnaisilla kuituvahvisteisilla katkaisulaikoilla ilman vettä. Tällaiseen työhön tarvitaan erityinen lisävarustus (laippapaketti, halkaisija 80 mm, sisältää kiinnitys- ja vaihtolaipan). Tuotetta saa käyttää vain vetävästi (käyttäjästä poispäin). Tuotteen saa liittää vain verkkovirtaan, jonka jännite ja taajuus vastaavat tyyppikilvessä olevia tietoja. 3.4 Mahdollinen väärä käyttö Tuotetta ei saa käyttää räjähdysvaarallisessa ympäristössä. Tuotetta ei saa käyttää karhentamiseen tai hiomiseen. Tuotetta ei saa käyttää terveydelle vaarallisten tai herkästi syttyvien materiaalien (esimerkiksi asbesti, magnesium, puu) työstämiseen. DCH 300 Tuotetta ei saa käyttää katkaisemiseen vettä käyttäen. 3.5 Käynnistysvirran rajoitin Koneen päällekytkeytymisvirta on moninkertainen nimellisvirtaan verrattuna. Elektronisella käynnistysvirran rajoittimella rajoitetaan kytkeytymisvirtaa niin, että verkkosulake ei laukea. Näin vältetään koneen nykiminen käynnistettäessä. 3.6 Uudelleenkäynnistymisen esto Timanttikatkaisukone ei käynnisty itsestään mahdollisen virtakatkon jälkeen. Käyttökytkin on ensin vapautettava, ja sitä on painettava uudelleen noin 1 sekunnin jälkeen. 3.7 Elektroninen ylikuormitussuoja Timanttikatkaisukoneessa on elektroninen ylikuormitussuoja, joka valvoo koneen virranottoa. Jos moottorin virranotto esimerkiksi koneen liian voimakkaan painamisen seurauksena nousee liian suureksi, elektroninen ylikuormitussuoja kytkee moottorin pois toiminnasta. Koneen käyttämistä voidaan tällöin jatkaa, kun käyttökytkin ensin vapautetaan ja sitten sitä painetaan uudelleen. Aina on syytä pyrkiä yhtäjaksoiseen työvaiheeseen ilman pois päältä kytkeytymisiä. Keventämällä koneen painamista voit välttää pois päältä kytkeytymisiä. 3.8 Huoltotarpeen merkkivalo Timanttikatkaisukoneessa on huoltotarpeen merkkivalo. 10 Suomi

13 Tila Merkitys Huoltotarpeen merkkivalo palaa punaisena. Käyttöajan perusteella huolto on tullut ajankohtaiseksi. Merkkivalon syttymisen jälkeen voit tehdä timanttikatkaisukoneella työtä vielä muutaman tunnin, kunnes koneen automaattinen poiskytkeytyminen tapahtuu. Vie kone ajoissa Hilti-huoltoon, jotta kone on aina käyttövalmis. Huoltotarpeen merkkivalo vilkkuu punaisena. Tuote on rikki. Korjauta tuote Hilti-huollossa. 3.9 Syvyysrajoitin Timanttikatkaisukoneen DCH 300 toimituslaajuus ei sisälllä syvyysrajoitinta, mutta se voidaan kiinnittää koneeseen jälkikäteen (lisävaruste). Syvyysrajoittimen syvyysasteikon avulla voit säätää max. leikkaussyvyyden. Lisäksi syvyysrajoitin parantaa pölynpoistoimurointia Toimituksen sisältö Timanttikatkaisukone ja teräsuojus, syvyysrajoitin (vain DCH 300 X), kiinnityslaippa Ø 41 mm, kiinnitysmutteri M14, kiintoavain koko 24 / koko 10, kuusiokoloavain koko 6, käyttöohje. Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hilti Store -liikkeestä tai nettiosoitteesta: USA: 4 Tekniset tiedot 4.1 Koneen tiedot Nimellisjännitteen, nimellisvirran, verkkovirran taajuuden ja nimellisottotehon näet maakohtaisesta tyyppikilvestä. Jos konetta käytetään generaattoriin tai muuntajaan liitettynä, generaattorin tai muuntajan antotehon pitää olla vähintään kaksi kertaa niin suuri kuin koneen tyyppikilpeen merkitty nimellisottoteho. Muuntajan tai generaattorin käyttöjännitteen pitää aina olla rajoissa +5 % ja -15 % koneen nimellisjännitteestä. DCH 300 DCH 300 X Paino EPTA 01 mukaan 9,4 kg 9,4 kg Karan kierrekoko M16 1,5 M16 1,5 Katkaisulaikan kiinnityskohta 22,2 mm 22,2 mm Katkaisulaikan halkaisija 305 mm 305 mm Katkaisulaikan vahvuus 3,5 mm 3,5 mm Nimelliskierrosluku 4 900/min 4 900/min Kiinnitysmutterin (katkaisulaikan kiinnitys) kiristystiukkuus 40 Nm 50 Nm 40 Nm 50 Nm 4.2 Standardin EN mukaisesti määritetyt melu- ja tärinäarvot Tässä käyttöohjeessa annetut äänenpaine- ja tärinäarvot on mitattu standardoitujen mittausmenetelmien mukaisesti, ja näitä arvoja voidaan käyttää sähkötyökalujen vertailussa. Annetut arvot koskevat sähkötyökalun pääasiallisia käyttötarkoituksia. Jos sähkötyökalua kuitenkin käytetään muihin tarkoituksiin, poikkeavia työkaluja/työkaluteriä käyttäen tai puutteellisesti huollettuna, arvot voivat poiketa tässä ilmoitetuista. Tämä saattaa merkittävästi lisätä altistumista koko työskentelyajan aikana. Altistumisia tarkasti arvioitaessa on otettava huomioon myös ne ajat, jolloin kone on kytketty pois päältä tai jolloin kone on päällä, mutta sillä ei tehdä varsinaista työtä. Tämä saattaa merkittävästi vähentää altistumista koko työskentelyajan aikana. Käyttäjän suojaamiseksi melun ja/tai tärinän vaikutukselta ryhdy tarpeellisiin turvatoimenpiteisiin kuten: Sähkötyökalun ja siihen kiinnitettävien työkalujen huolto, käsien lämpimänä pitäminen, työtehtävien organisointi. Suomi 11

14 Melupäästöarvot Äänitehotaso (L WA ) Äänitehotason epävarmuus (K WA ) Melupäästön äänenpainetaso (L pa ) Äänitehotason epävarmuus (K WA ) Tärinän kokonaisarvot Tärinäarvo (a h ) Epävarmuus (K) 117 db(a) 3 db(a) 106 db(a) 3 db(a) 5,1 m/s² 1,5 m/s² 4.3 Soveltuvan katkaisulaikan valinta Käytä vain sellaisia katkaisulaikkoja, jotka vastaavat käyttötarkoituksen mukaisia teknisiä tietoja. Katkaisulaikkojen tiedot Käyttökohteet Kiviainesmateriaalin katkaiseminen Metallimateriaalin työstö Katkaisulaikkojen tiedot 1) Koneeseen kiinnittämisessä on käytettävä erityistä istukkaa DCH 300 ABR (lisävaruste). Noudata katkaisulaikan valmistajan antamia kiinnitysohjeita. 4.4 Soveltuvien timanttikatkaisulaikkojen geometria Timanttikatkaisulaikkojen on täytettävä seuraavat geometriset edellytykset. Timanttikatkaisulaikat standardin EN mukaan Keinohartsisidonnaiset kuituvahvisteiset katkaisulaikat standardin EN mukaan (ei taivutettu muoto, tyyppi 41) 1) Tekniset tiedot Segmenttien välinen uraleveys (G) Leikkauskulma 10 mm negatiivinen 5 Käyttö 5.1 Yleistä Generaattorin tai muuntajan käyttö Tämä kone voidaan liittää generaattoriin tai rakennustyömaan muuntajaan, jos seuraavat edellytykset täyttyvät: Ottoteho (wattia) vähintään kaksinkertainen koneen nimellistehoon nähden (ks. tyyppikilpi) Käyttöjännitteen pitää aina olla välillä +5 % ja -15 % koneen nimellisjännitteestä Taajuus välillä 50 ja 60 Hz (ei koskaan yli 65 Hz) Lisäksi pitää käyttää automaattista jännitteensäädintä, jossa on käynnistysvahvistus. HUOMIO Vaurioitumisvaara Generaattoriin/muuntajaan liitetyn toisen laitteen tai koneen kytkeminen päälle ja pois päältä voi aiheuttaa ali- ja/tai ylijännitepiikin, joka saattaa vahingoittaa katkaisukonetta. Älä käytä samaan aikaan muita generaattoriin/muuntajaan liitettyjä koneita tai laitteita, tai käytä generaattoria/muuntajaa, joka on tarkoitettu katkaisukoneen ja imurin käyttämiseen. 12 Suomi

15 5.1.2 Jatkojohdon käyttö VAARA Johdon vaurion aiheuttama vaara! Jos verkkojohto tai jatkojohto vaurioituu käytön aikana, älä kosketa johtoa. Irrota verkkopistoke verkkopistorasiasta. Tarkasta verkkojohdon kunto säännöllisesti, ja jos havaitset vaurioita, vaihdata verkkojohto erikoiskorjaamossa. Käytä vain käyttötarkoitukseen hyväksyttyjä jatkojohtoja, joiden poikkipinta-ala on riittävä. Muutoin laitteen teho voi olla normaalia heikompi ja johto saattaa ylikuumentua. Tarkasta jatkojohdon mahdolliset vauriot säännöllisin välein. Vaihda vaurioitunut jatkojohto. Jos työskentelet ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Johdon suositeltu minimipoikkipinta-ala ja max. sallittu pituus kun 120 V verkkojännite Johdot AWG 16 AWG 14 AWG 12 AWG 10 Johdon poikkipinta-ala 1,31 mm² 2,08 mm² 3,31 mm² 5,26 mm² Johdon poikkipinta-ala 2,58 kcmil 4,11 kcmil 6,53 kcmil 10,4 kcmil Johdon pituus 25 m 30 m 50 m 100 m Johdon pituus 75 ft 100 ft 150 ft 250 ft Vikavirtasuojakytkimen (PRCD) tarkastus DCH 300 X 1. Liitä leikkurin pistoke maadotettuun pistorasiaan. 2. Paina vikavirtasuojakytkimen painikkeita ON. Merkkivalo syttyy. 3. Paina vikavirtasuojakytkimen painiketta TEST. Merkkivalo sammuu. Merkkivalo ei sammu. Älä jatka koneen käyttämistä. Anna koulutettujen ammattihenkilöiden korjata kone alkuperäisiä varaosia käyttäen. Suomi 13

16 5.2 Timanttikatkaisulaikan Kiinnitysmutteri M16 1,5 ; Kiinnityslaippa Ø 60 mm = Timanttikatkaisulaikka % Vaihtolaippa Ø 60 mm & Kara 1. Noudata soveltuvan timanttikatkaisulaikan valinnasta annettuja ohjeita Sivu 12 sekä timanttikatkaisulaikkojen geometriaa koskevia tietoja Sivu Irrota pistoke verkkopistorasiasta. 3. Puhdista kiinnityslaippa ja kiinnitysmutteri. 4. Aseta vaihtolaippa ( 60 mm) oikea puoli edellä karaan siten, että laippaa ei enää pysty kiertämään. Vaihtolaippaa ( 60 mm) on käytettävä sellaisten katkaisulaikkojen yhteydessä, joiden sisähalkaisija on 22,2 mm tai 25,4 mm. Tarkasta kumpi vaihtolaipan puoli sopii katkaisulaikan sisähalkaisijaan. Vaihtolaipan pitää keskittää katkaisulaikka. 5. Aseta timanttikatkaisulaikka vaihtolaippaan. 6. Aseta kiinnityslaippa (Ø 60 mm) ja kiinnitysmutteri paikalleen. 7. Paina karan lukituspainiketta ja pidä se painettuna. 8. Kiristä kiinnitysmutteri kiintoavaimella kiinni ja vapauta sitten karan lukituspainike. 9. Varmista, että karan lukituspainike on vapautettu ja että kara voi jälleen pyöriä vapaasti. 14 Suomi

17 5.3 Keinohartsisidonnaisen kuituvahvistetun katkaisulaikan Kiinnitysmutteri M16 1,5 ; Kiinnityslaippa Ø 80 mm = Keinohartsisidonnainen kuituvahvisteinen katkaisulaikka % Vaihtolaippa Ø 80 mm & Kara 1. Noudata ohjeita soveltuvan katkaisulaikan valitsemisesta Sivu Irrota pistoke verkkopistorasiasta. 3. Puhdista kiinnityslaippa ja kiinnitysmutteri. 4. Aseta vaihtolaippa ( 80 mm) oikea puoli edellä karaan siten, että laippaa ei enää pysty kiertämään. Vaihtolaippaa ( 80 mm) on käytettävä sellaisten katkaisulaikkojen yhteydessä, joiden sisähalkaisija on 22,2 mm tai 25,4 mm. Tarkasta kumpi vaihtolaipan puoli sopii katkaisulaikan sisähalkaisijaan. Vaihtolaipan pitää keskittää katkaisulaikka. 5. Aseta timanttikatkaisulaikka vaihtolaippaan. 6. Aseta kiinnityslaippa (Ø 80 mm) ja kiinnitysmutteri paikalleen. 7. Paina karan lukituspainiketta ja pidä se painettuna. 8. Kiristä kiinnitysmutteri kiintoavaimella kiinni ja vapauta sitten karan lukituspainike. 9. Varmista, että karan lukituspainike on vapautettu ja että kara voi jälleen pyöriä vapaasti. 5.4 Katkaisulaikan irrotus 1. Varmista, että verkkopistoke on irrotettu pistorasiasta. Suomi 15

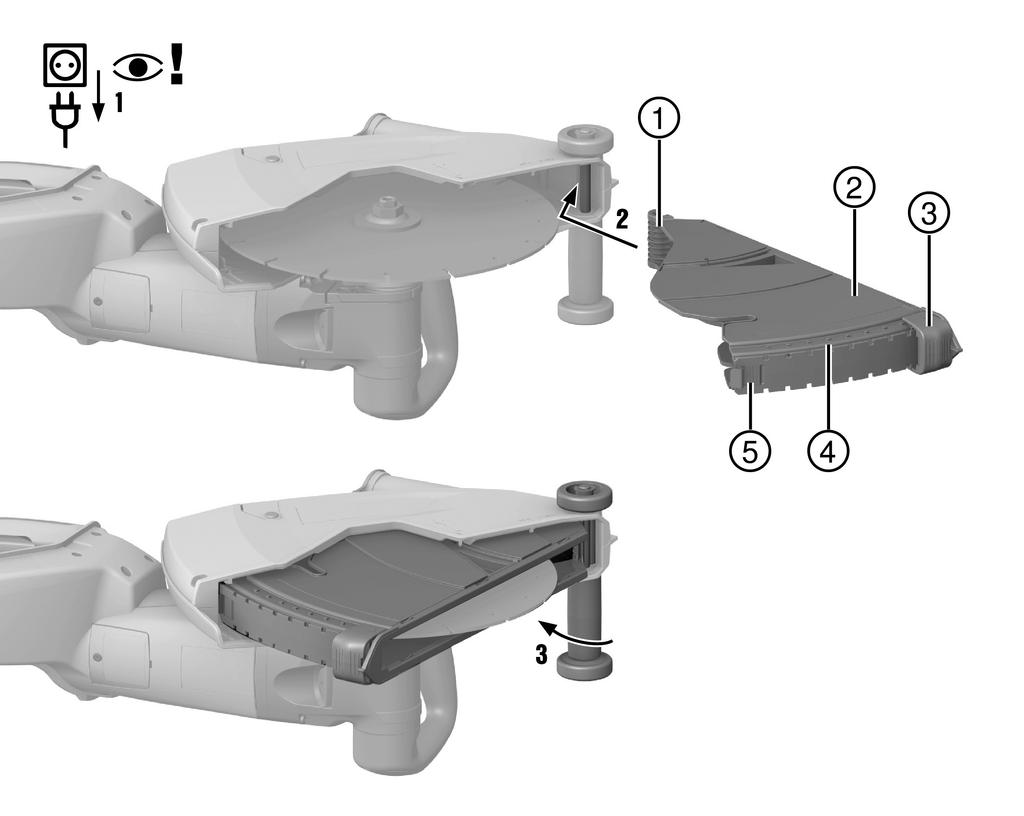

18 2. Jos seuraava edellytys täyttyy, tee lisäksi tämä toimenpide: Edellytykset: Syvyysrajoitin (lisävaruste) on kiinnitetty. Irrota syvyysrajoitin. Sivu 16 VAROITUS Murtumis- ja rikkoontumisvaara. Jos karan lukituspainiketta painetaan karan pyöriessä, työkaluterä voi irrota. Paina karalukituksen painiketta vain, kun kara ei ole liikkeessä. 3. Paina karan lukituspainiketta ja pidä se painettuna. 4. Avaa kiinnitysmutteri kiintoavaimella. 5. Irrota peräjälkeen kiinnitysmutteri, kiinnityslaippa, katkaisulaikka sekä vaihtolaippa karasta. ; = Syvyysrajoittimen (lisävaruste) kiinnitys Koukku Kotelo-osa Leikkaussyvyysluisti % & Leikkaussyvyyden asteikko Salpa HUOMIO Vaurioitumisvaara. Kipinöiden sinkoutuminen vaurioittaa syvyysrajoitinta (lisävaruste). Älä kiinnitä syvyysrajoitinta, jos aiot työstää koneella metallimateriaalia. 1. Irrota pistoke verkkopistorasiasta. 2. Ripusta koukku ohjainrullien akseliin. 3. Käännä kotelo-osa teräsuojuksen sisään, kunnes salpa kuultavasti lukittuu. 5.6 Syvyysrajoittimen irrotus 1. Irrota pistoke verkkopistorasiasta. 16 Suomi

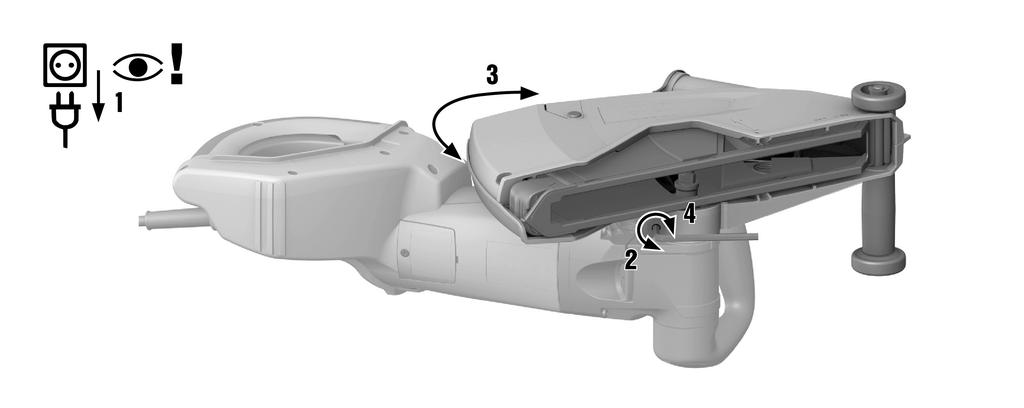

19 2. Paina salpaa ja käännä kotelo-osa ulos teräsuojuksesta. 5.7 Leikkaussyvyyden säätö syvyysrajoittimella Edellytykset: Syvyysrajoitin (lisävaruste) on kiinnitetty 1. Paina leikkaussyvyysluistia ja siirrä sitä siten, että merkintä on haluamasi leikkaussyvyyden kohdalla. 2. Vapauta leikkaussyvyysluisti. 5.8 Teräsuojuksen säätö 1. Irrota pistoke verkkopistorasiasta. 2. Löystytä kiinnitysruuvi kuusiokoloavaimella. 3. Kierrä teräsuojus haluamaasi asentoon. 4. Kiristä kiinnitysruuvi kuusiokoloavaimella kiinni. 5.9 Vedentulon liittäminen DCH 300 X 1. Liitä vesiletku vesiputkeen. Vesijohtoverkoston vedenpaine ei saa olla yli 3 baaria. 2. Katkaise vedentulo koneeseen vedensäätöventtiilistä. 3. Liitä letku vesiliitäntään (Gardena-järjestelmä). Tarkasta säännöllisin välein letkujen mahdolliset vauriot ja varmista, ettei veden suurinta sallittua 3 baarin syöttöpainetta ylitetä Vesimäärän säätö DCH 300 X Kierrä vedensäätöventtiiliä, kunnes vesimäärä on säätynyt haluamaksesi. Suomi 17

20 5.11 Vedentulon irrotus DCH 300 X 1. Katkaise vedentulo katkaisukoneeseen. 2. Avaa katkaisukoneen vesiliitännän vesiletkun liitin (Gardena-järjestelmä) Katkaisukoneen kytkeminen päälle 1. Liitä pistoke verkkopistorasiaan. 2. Jos DCH 300 X: Paina vikavirtasuojakytkimen painiketta ON. 3. Pidä koneesta kiinni molemmilla käsillä etu- ja takapään kahvoista. 4. Paina käynnistymisen estokatkaisinta. Käyttökytkin vapautuu. 5. Paina käyttökytkintä. Katkaisulaikka alkaa pyöriä. 6. Vapauta päälle kytkemisen salpa ja kierrä peukalosi taas taaemman kahvan ympäri Katkaisukoneen turvallinen käyttö Edellytykset: Kiviainesmateriaalin työstö Jos työkaluterä viedään merkitylle alueelle, takaiskun vaara on olemassa. Vältä työkaluterän viemistä työstettävään materiaaliin merkityllä alueella. Aseta kone aina ensin rullien varaan työstettävälle pinnalle, ennen kuin aloitat leikkaamisen. Nosta koneen kierrosluku täysille ennen kuin aloitat leikkaamisen. Upota katkaisulaikka hitaasti materiaaliin konetta painamalla. Työskentele rauhallisella, materiaalille soveltuvalla syötöllä. Työn edistymisen hidastuminen voi olla merkki laikan timanttisegmenttien tylstymisestä. Voit teroittaa segmentit leikkaamalla hiovaa materiaalia (Hilti-teroituslevy tai hankaava kalkkihiekkakivi). Ohjaa konetta tasaisesti ja siten, ettei katkaisulaikkaan kohdistu sivusuuntaisia voimia. Jos työstät erittäin kovaa kiviainesmateriaalia kuten betonia, jossa on runsaasti hiekkaa, timanttikatkaisulaikka saattaa ylikuumentua ja siten vaurioitua. Timanttikatkaisulaikan kehää kiertävä kipinäkehä viittaa tähän. Keskeytä tällöin katkaisutyö ja anna timanttikatkaisulaikan jäähtyä käyttämällä konetta sitä kuormittamatta. Soveltuvaa imuria käyttäen teet työsi mahdollisimman vähän pölyävästi. Pölynimurin käyttäminen lisää myös laikan segmenttien jäähdytystä, mikä vähentää segmenttien kulumista. Pölynimuria käyttäessäsi käytä antistaattista imuletkua, jotta vältät staattisen sähkön varausten aiheuttamat vaarat Katkaisukoneen kytkeminen pois päältä Vapauta käyttökytkin. Moottori kytkeytyy pois päältä, katkaisulaikka pysähtyy. Päälle kytkemisen salpa on jälleen aktivoitu. 18 Suomi

21 6 Huolto, hoito ja kunnossapito VAARA Sähköiskun aiheuttama vaara! Hoito- ja kunnostustöiden suorittaminen koneen pistoke pistorasiaan liitettynä voi johtaa vakaviin loukkaantumisiin ja palovammoihin. Irrota koneen pistoke verkkopistorasiasta aina ennen hoito- ja kunnostustöitä! Huolto ja hoito Pidä tuote ja etenkin sen kahvapinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Älä käytä silikonia sisältäviä puhdistus- tai hoitoaineita. Älä koskaan käytä tuotetta, jos sen jäähdytysilmaraot ovat tukkeutuneet! Puhdista jäähdytysilmaraot varovasti kuivalla harjalla. Älä käytä puhdistamiseen vesisuihkua, paine- tai höyrypesuria äläkä juoksevaa vettä! Muutoin koneen sähköturvallisuus vaarantuu. Varo, ettei tuotteen sisään pääse tunkeutumaan vieraita esineitä. Puhdista koneen ulkopinnat kevyesti kostutetulla liinalla säännöllisin välein. Äärimmäisissä käyttöolosuhteissa saattaa metallien työstössä syntyvää sähköä johtavaa pölyä kertyä koneen sisälle. Koneen suojaeristys saattaa siten heikentyä. Käytä tällaisissa tapauksissa mahdollisuuksien mukaan kiinteää pölynpoistovarustusta ja puhdista jäähdytysilmaraot usein. DCH 300 Käytä näissä tapauksissa vikavirtasuojakytkintä (RCD). Kunnossapito VAARA Sähköiskun aiheuttama vaara! Sähköosien asiantuntemattomat korjaukset voivat aiheuttaa vakavia loukkaantumisia ja palovammoja. Sähköosien korjaustyöt saa tehdä ainoastaan valtuutettu sähköasentaja. Tarkasta säännöllisin välein koneen ulkoisten osien ja sen varusteiden sekä kaikkien käyttö- ja hallintalaitteiden moitteeton kunto ja toiminta. Älä käytä konetta, jos sen osissa on vaurioita tai jos käyttölaitteet eivät toimi moitteettomasti. Korjauta kone Hilti-huollossa. 7 Kuljetus ja varastointi VAARA Palovaara. Koneen kuumat osat voivat sytyttää lähellä olevan materiaalin. Anna tuotteen jäähtyä kunnolla ennen sen pakkaamista tai autoon laittamista. VAROITUS Vaurioitumisvaara. Koneen kuljettaminen katkaisulaikka kiinnitettynä saattaa vaurioittaa katkaisulaikkaa. Kuljeta timanttikatkaisukone timanttikatkaisulaikka irrotettuna. Irrota katkaisulaikka. Sivu 15 Varastoi katkaisulaikat valmistajan suositusten mukaisesti. 8 Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Häiriö Mahdollinen syy Ratkaisu Kone ei käynnisty tai kytkeytyy itsestään pois päältä. Katkos jännitteensaannissa. Vikavirtasuojakytkin PRCD on lauennut, koska koneen sisään on päässyt vettä. Tarkasta jännitteen tulo jollakin toisella sähkölaitteella. Anna koneen kunnolla kuivua lämpimässä ja kuivassa paikassa. Tarkasta vikavirtasuojakytkin. Sivu 13 Suomi 19

22 Häiriö Mahdollinen syy Ratkaisu Kone ei käynnisty tai kytkeytyy itsestään pois päältä. Huoltotarpeen merkkivalo vilkkuu. Kone ei käynnisty. Huoltotarpeen merkkivalo palaa. Kone ei käynnisty. Koneen teho heikko. Verkkojohdon tai pistokkeen vika. Käyttökytkin rikki. Kone ylikuormittunut (ylikuormitussuoja aktivoitunut / käyttökuormitusraja ylittynyt) Ylikuumentumissuoja lauennut. Käynnistyksenesto on kytkeytynyt päälle virran katkeamisen seurauksena. Kone rikki. Hiilet kuluneet. Jatkojohdon poikkipinta-ala liian pieni. Tarkastuta verkkojohto ja pistoke valtuutetulla sähköasentajalla ja tarvittaessa vaihdata. Korjauta kone Hilti -huollossa. Vapauta käyttökytkin ja paina sitä uudelleen. Valitse työtehtävään soveltuva kone. Anna koneen jäähtyä ja puhdista jäähdytysilmaraot. Kytke kone pois päältä ja takaisin päälle. Korjauta kone Hilti -huollossa. Tarkastuta hiilet ammattitaitoisessa erikoiskorjaamossa ja tarvittaessa vaihdata. Käytä jatkojohtoa, jonka poikkipinta-ala on riittävän suuri. 9 Hävittäminen Hilti-tuotteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu. Useissa maissa Hilti ottaa vanhat koneet ja laitteet vastaan kierrätystä ja hävitystä varten. Lisätietoja saat Hilti-huollosta tai -edustajalta. Käytetyt sähkötyökalut on sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin ja sen maakohtaisten sovellusten mukaisesti toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen. Älä hävitä sähkötyökaluja tavallisen sekajätteen mukana! Leikkausliete Ympäristönsuojelun kannalta leikkauslietteen johtaminen viemäriin ilman esikäsittelyä on ongelmallista. Ota paikallisilta viranomaisilta selvää paikallisista määräyksistä. Suositamme seuraavaa esikäsittelyä: Kerää leikkausliete talteen (esimerkiksi märkäimurilla). Erota pienet lietehiukkaset vedestä antamalla lietteen seisoa tai saostusainetta käyttämällä. Hävitä leikkauslietteen kiinteä aines muun rakennusjätteen mukana. Neutraloi leikkauslietteestä jäljelle jäänyt vesi (emäksistä, ph-arvo > 7) sekoittamalla siihen runsaasti vettä tai sekoittamalla siihen hapanta neutralointiainetta, ennen kuin johdat veden viemäriin. 10 Valmistajan myöntämä takuu Jos sinulla on takuuehtoihin liittyviä kysymyksiä, ota yhteys paikalliseen Hilti-edustajaan. 20 Suomi

23

24

25
