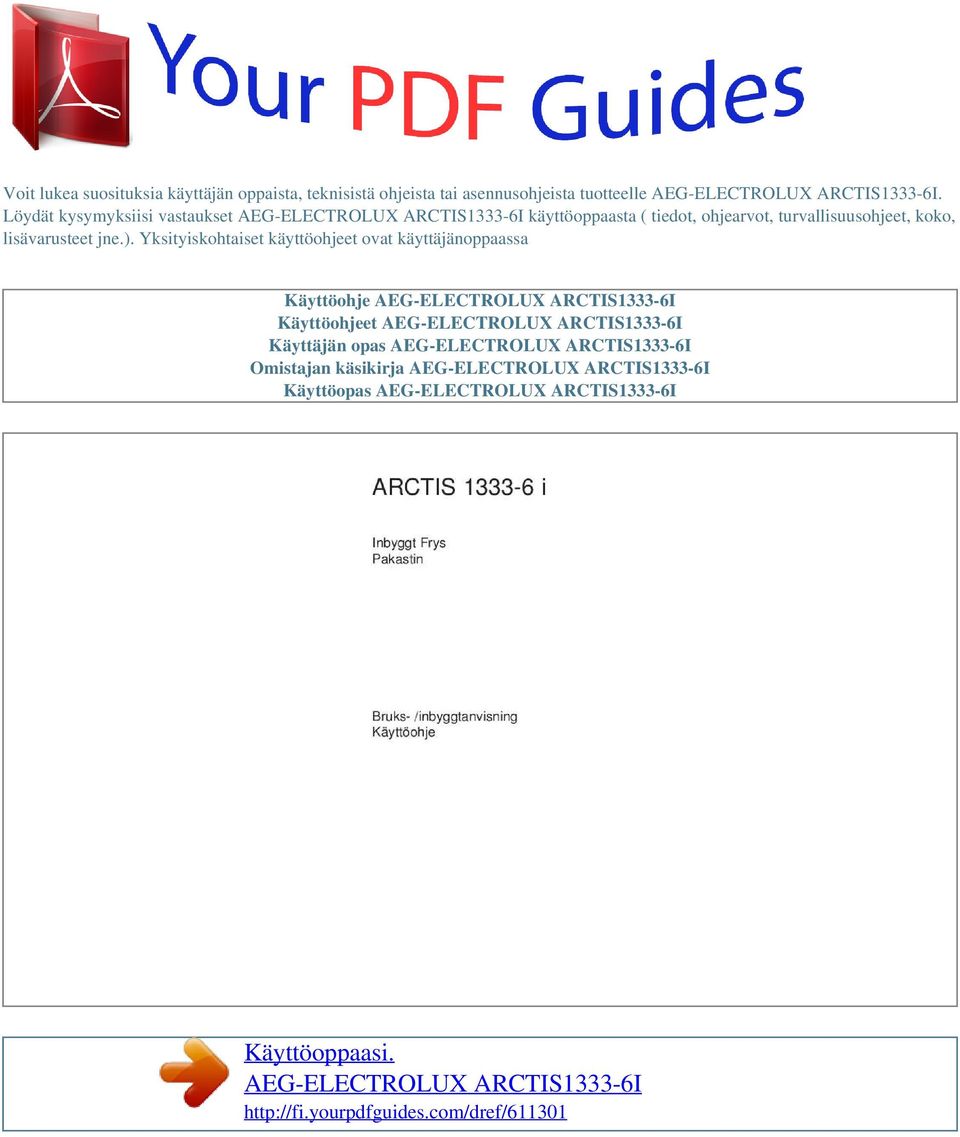

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä näitä ehdottomasti. Tämän merkin jälkeen saat laitteen toimintaan ja jokapäiväiseen käyttöön liittyviä lisätietoja. Laitteen taloudelliseen ja ympäristöä säästävään käyttöön liittyvät vinkit ja ohjeet on merkitty apilanlehdellä. Mahdollisesti esiintyvien häiriöiden omatoimiseen poistoon liittyviä ohjeita löydät käyttöohjeen kappaleesta "Mitä tehdä, jos...". Jos tässä olevat ohjeet ja tiedot eivät riitä, on valtuutettu huoltomme käytettävissäsi milloin tahansa. Painettu ympäristöystävällisesti valmistulle paperille joka ajattelee ekologisesti, toimii myös sen mukaisesti Sisällysluettelo Turvallisuus Ympäristönäkökohtia Tietoja laitteen pakkausmateriaaleista Käytöstä poistettujen laitteiden hävitys.. 26 Sijoitus 27 Sijoituspaikka.27 Ilmankierto Oven avautumissuunnan..28 Upotusmitat Sisäänrakennettavan kaapin asennusohjeet...29 Sähköliitäntä Käyttö- ja osoitinpaneeli Käynnistys ja lämpötilan säätö..

3 ...34 Kylmäakku.. 34 Pakastus ja pakasteiden säilytys Sulatus Pakastesymbolit/Pakastuskalenteri...36 Sulatus Energiansäästövinkkejä Mitä tehdä, jos Huolto ja varaosat. 40 Käyntiäänet.41 EU-suuntaviivat Turvallisuus Kylmälaitteidemme turvallisuus vastaa tekniikan ja laiteturvallisuuslain yleisesti hyväksyttyjä sääntöjä. Katsomme silti aiheelliseksi tutustuttaa sinut seuraaviin turvallisuusohjeisiin: Käyttötarkoituksen mukainen käyttö Kylmälaite on tarkoitettu käytettäväksi kotitaloudessa. Se soveltuu elintarvikkeiden säilyttämiseen alhaisissa lämpötiloissa, pakastamiseen ja pakasteiden säilyttämiseen sekä jään valmistamiseen. Jos laitetta käytetään käyttötarkoituksen vastaisesti tai väärin, ei valmistaja voi ottaa vastuuta mahdollisista vahingoista. Kylmälaitteissa tehtävät muutokset tai muutosrakennelmat eivät turvallisuussyistä ole sallittuja. Ennen ensimmäistä käyttöönottoa Tarkista, ettei laite ole vahingoittunut kuljetuksessa. Älä asenna vaurioitunutta laitetta! Käänny vahinkotapauksessa laitteen toimittajan puoleen. Kylmäaine Laitteen kylmäaine on isobutaani (R600a), joka on luonnonkaasu. Tarkkaile laitteen kuljetuksen ja pystytyksen aikana, etteivät jäähdytysaine-järjestelmän osat vahingoitu. Lasten turvallisuus Pakkauksen osat (esim. kalvot, styroksi) voivat olla lapsille vaarallisia. Tukehtumisvaara! Pidä lapset loitolla pakkausmateriaaleista! Saata käytöstä poistetut laitteet käyttökelvottomiksi ennen niiden hävitystä. Irrota verkkopistoke, katkaise verkkojohto, varmista, että kaikki lukot ja salvat on irrotettu estääksesi pikkulasten joutumisen kaapin sisälle. Varmita on irrottaa koko ovi. sytyttimen täyttö-patruunoita. Räjähdysvaara! koskaan laita pakastimeen virvoitusjuomia, mehuja, olutta, viiniä, kuohuviiniä, jne. 25 Älä laita jäätelöä tai jääkuutioita suoraan suuhun pakastimesta. Hyvin kylmä jää/jäätelö voi aiheuttaa paleltumavammoja. Älä kosketa pakasteita kostein käsin. Kädet voivat jäätyä niihin kiinni. Älä käytä sähkölaitteita kylmälaitteen sisällä (esim.

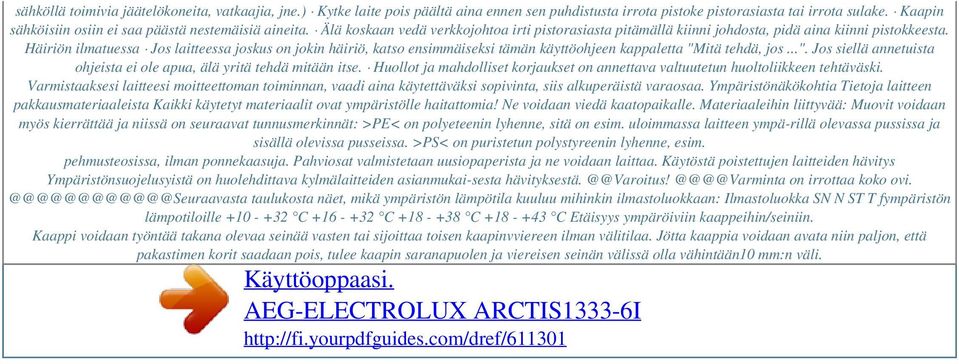

4 sähköllä toimivia jäätelökoneita, vatkaajia, jne.) Kytke laite pois päältä aina ennen sen puhdistusta irrota pistoke pistorasiasta tai irrota sulake. Kaapin sähköisiin osiin ei saa päästä nestemäisiä aineita. Älä koskaan vedä verkkojohtoa irti pistorasiasta pitämällä kiinni johdosta, pidä aina kiinni pistokkeesta. Häiriön ilmatuessa Jos laitteessa joskus on jokin häiriö, katso ensimmäiseksi tämän käyttöohjeen kappaletta "Mitä tehdä, jos...". Jos siellä annetuista ohjeista ei ole apua, älä yritä tehdä mitään itse. Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväski. Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Ympäristönäkökohtia Tietoja laitteen pakkausmateriaaleista Kaikki käytetyt materiaalit ovat ympäristölle haitattomia! Ne voidaan viedä kaatopaikalle. Materiaaleihin liittyvää: Muovit voidaan myös kierrättää ja niissä on seuraavat tunnusmerkinnät: >PE< on polyeteenin lyhenne, sitä on esim. uloimmassa laitteen ympä-rillä olevassa pussissa ja sisällä olevissa pusseissa. >PS< on puristetun polystyreenin lyhenne, esim. pehmusteosissa, ilman ponnekaasuja. Pahviosat valmistetaan uusiopaperista ja ne voidaan laittaa. Käytöstä poistettujen laitteiden hävitys Ympäristönsuojelusyistä on huolehdittava kylmälaitteiden asianmukai-sesta hävityksestä. on irrottaa koko ovi. taulukosta näet, mikä ympäristön lämpötila kuuluu mihinkin ilmastoluokkaan: Ilmastoluokka SN N ST T fympäristön lämpotiloille C C C C Etäisyys ympäröiviin kaappeihin/seiniin. Kaappi voidaan työntää takana olevaa seinää vasten tai sijoittaa toisen kaapinvviereen ilman välitilaa. Jötta kaappia voidaan avata niin paljon, että pakastimen korit saadaan pois, tulee kaapin saranapuolen ja viereisen seinän välissä olla vähintään10 mm:n väli.

5 27 Ilmankierto Turvallisuussyistä on huolehdittava ao. kuvan mukaisesta ilmankierrosta. HUOMIO: Huolehdi, että tuuletusaukkojen edessä ei ole ilman virtausta haittaavia esteitä. D mm min. 200 cm 2 min. cm Oven avautumissuunnan vaihtaminen Jääkaapin ovi on kaapin kuljetusta varten suojattu ja varmistettu saranasokalla molemmin kiinnityspuolin. Sokat on poistettava yhdeltä puolelta sekä ylhäältä että alhaalta, oven avautumissuunnasta riippuen. Upotusmitat Korkeus Syvyys Leveys 1780 mm 550 mm 560 mm 28 Sisäänrakennettavan kaapin asennusohjeet Liimaa tiivistyslista laitteelle kuvan osoittamalla tavalla. D765 Työntäkää kaappi paikoilleen, kunnes lista (A) koskettaa. A D022 Avatkaa ovi ja työntäkää kaappi syvennykseen kaapin saranallisen puolen vastakkaista seinnää vasten kiinnittäkää kaappi niiden neljän ruuvin avulla, jotka ovat kaapin mukana. Tuuleturistikko (C) ja sasanan peitelaatta (D) työnnetään paikoilleen. D727 D C 29 Kiinnittäkää suojakansi (B) sokkareikään ja saranareikään. B D726 Erota kappaleet A, B, C, D kuvan osoittamalla tavalla. A B C D PR266 Aseta ohjain (A) kaapin oven yläja alaosan sisäpuolelle kuvan osoittamalla tavalla ja merkitse ulkoisten reikien paikat. Poraa reiät ja kiinnitä ohjain mukana toimitettavilla ruuveilla. 50mm A 20 m m PR Aseta kansi (C) ohjaimelle (A), kunnes se naksahtaa. A C PR33 Aukaise laitteen ja kaapin ovi noin 90. Aseta kulmamitta (B) ohjaimelle (A). Pidä laitteen ja kaapin ovia yhdessä ja merkitse reiät kuvan osoittamalla tavalla. Poista kulmamitat ja poraa 2 mm reiät 8 mm oven ulkoreunalta. Aseta kulmamitta uudelleen ohjaimen päälle ja kiinnitä mukana toimitettavilla ruuveilla. PR167 8mm A B Voit tarvittaessa asettaa kaapin oven suoraan käyttämällä uritettujen reikien välystä. Tarkista toimenpiteen päätyttyä, että laitteen ovi sulkeutuu moitteettomasti. PR Aseta kansi (D) ohjaimelle (B), kunnes se naksahtaa. merkkivalo (B) sammuu ja varoitusääni kytkeytyy päälle uudelleen. Lämpötilan säädintä (E) voidaan käyttää vaaditun lämpötilan asetukseen (-18 C tai kylmempi). Asetus,,1": korkein, lämpimin sisälämpötila Asetus,,4": alhaisin, kylmin sisälämpötila Suositeltu säätimen asetus: 1,5-2. Tärkeää: Tarkista punaisesta lämpötilan merkkivalosta (C) ja lämpömittarista säännöllisesti, että vaadittu säilytyslämpötila pysyy muuttumattomana. Kylmäakku S&aumleen. Jos ympäristön lämpötila on korkea, käy kompressori useammin ja pitempään. Pidä huolta siitä, että laitteen ilmanvaihto on riittävä. Älä koskaan peitä tuuletusaukkoja. Anna lämpimien ruokatarvikkeiden aina jäähtyä huoneenlämpöisiksi ennen kuin laitet ne jääkaappiin tai Sulata pakasteet "Jääkaapin Tarkista, että ovi on kunnolla kiinni. Kaapissa on liian kylmää Käännä lämpötilan valitsinta pienempään @@@@Ks. "Pakastaminen". Tarkista, että ovi on kunnolla kiinni Jääkaapin takaseinässä olevaa jäähdytyslevyä pitkin valuu vettä Se kuuluu asiaan. Automaattisen sulatuksen aikana jäähdytyslevyn pinnalla oleva huurre sulaa. Sulamisvesi valuu sulavesikouruun ja edelleen kaapin takana sijaitsevaan haihdutuskaukaloon. Jääkaappiin tai lattialle valuu vettä Puhdista jääkaapin sulavesikouru ja sulavesiaukko Jääkaapin takaseinässä olevan jäähdytydleyn lähelle on asetettu ruokatarvikkeita, jotka estävät sulamisveden valumisen sulavesikouruun. Kaappiin muodostuu paljon huurretta ja jäätä Tarkista, että: lämpötilan valitsimet ovat oikeassa asennossa eikä niittä ole säädetty liian suurelle asennolle pitemmäksi aikaa, oven tiivistelista on ehjä ja puhdas, ovi on kunnolla suljettu, ruokatarvikkeet on pakattu tiiviisti, ovea ei ole pidetty auki liian pitkään, kaappia ei ole sijoitettu liian lämpimään huoneeseen ilman riittävää ilmanvaihtoa. Kaapi ei käy lainkaan, jäähdytys ja sisävalo eivät toimi Tarkista ennen huollon kutsumista paikalle, että: Lämpötilan valitsin on säädetty oikeaan lukemaan. pistoke on kunnolla pistorasiassa, pistorasiaan tulee virtaa (kokeile liittämällä pistorasiaan jokin toinen laite), sulake on ehjä 39 Huolto ja varaosat Lue käyttöohje ja noudata annettuja neuvoja ja ohjeita. Monet epäselvyydet on mahdollista selvittää itse ja siten välttyä turhilta huoltokäynneiltä. Kappaleessa "Jos kaappi ei toimi" on ehdotuksia tarkistuksista, jotka voit tehdä ennen kuin otat yhteyttä huoltoliikkeeseen. Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltolikkeen tehtäväksi. Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Huollosta ja varaosien myynnistä vastaa HUOLTOLUX, Porissa, puh. (02) Ilmoita huoltoliikkeeseen tuotteen malli. Kopioi arvokilvestä tuotteen tiedot allaolevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen. Malli.. Tuoetenumero..... Sarjanumero..... noudattavat alan yleisiä takuuehtoja ja niitä on saatavissa myyjäliikkeestä tai maahantuojalta. Huom! Säilytä ostokuitti todisteena ostopäivästä, josta takku määritetään alkavaksi. 40 Käyntiäänet Kaapin jäähdytykestä huolehtii kompressorikäyttöinen jäädytysjärjestelmä, johon sisältyy kompressori ja lauhdutin kaapin takana. On täysin normaalia, että kaappi pitää ääntä toiminnassa ollessaan. Sykkivä tai suhiseva äänsi syntyy kaapin ollessa käynnissä, kun kylmäainetta pumpataan jäähdytysjärjestelmässä.

6

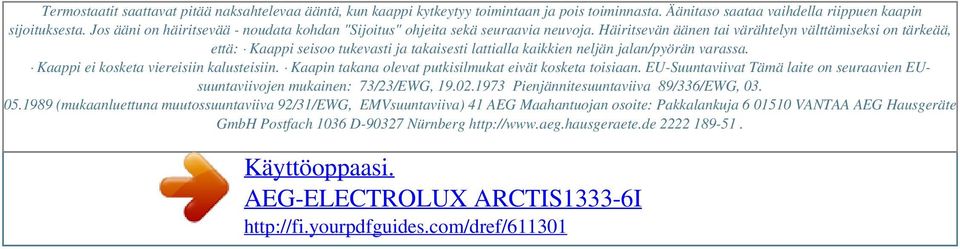

7 Powered by TCPDF ( Termostaatit saattavat pitää naksahtelevaa ääntä, kun kaappi kytkeytyy toimintaan ja pois toiminnasta. Äänitaso saataa vaihdella riippuen kaapin sijoituksesta. Jos ääni on häiritsevää - noudata kohdan "Sijoitus" ohjeita sekä seuraavia neuvoja. Häiritsevän äänen tai värähtelyn välttämiseksi on tärkeää, että: Kaappi seisoo tukevasti ja takaisesti lattialla kaikkien neljän jalan/pyörän varassa. Kaappi ei kosketa viereisiin kalusteisiin. Kaapin takana olevat putkisilmukat eivät kosketa toisiaan. EU-Suuntaviivat Tämä laite on seuraavien EUsuuntaviivojen mukainen: 73/23/EWG, Pienjännitesuuntaviiva 89/336/EWG, (mukaanluettuna muutossuuntaviiva 92/31/EWG, EMVsuuntaviiva) 41 AEG Maahantuojan osoite: Pakkalankuja VANTAA AEG Hausgeräte GmbH Postfach 1036 D Nürnberg
